Ан-124 Руслан, Технические Характеристики (ТТХ) Модели, Грузоподъемность Самолета, Размеры, Чертежи Самолета

У каждого конструктора или конструкторского бюро есть особые проекты, в работе над которыми они достигли вершины профессионального мастерства. Для конструкторского бюро Антонова таким проектом, без сомнения, стал самолет Ан-124 «Руслан». Рассказывая об этой машине, постоянно приходится употреблять эпитеты «уникальный», «не имеющий аналогов в мире», «до сих непревзойденный». И это действительно так. Киевские авиастроители создали множество превосходных самолетов, но даже в этом ряду Ан-124 стоит особняком — ибо он действительно уникален.

На сегодняшний момент этот самолет является самым большим транспортным самолетом, выпускаемым серийно. Этот самолет не имеет аналогов в мире по габаритам и полезной нагрузке. Ан-124 поставил 21 мировой рекорд, среди которых рекорд по грузоподъемности и рекорд по дальности полета.

Ан-124 «Руслан» — тяжелый дальний транспортный самолет, создававшийся в первую очередь для военных нужд. Этот самолет можно смело назвать порождением «холодной войны». В те годы шло жесткое противостояние между СССР и США. Авиастроение было одной из ключевых площадок этой борьбы, и особенно это касалось транспортной авиации. Как известно, война – сложнейшая логистическая операция. Войска нужно обеспечивать всем необходимым и делать это оперативно. Следует отметить, что авиационные грузоперевозки являются очень затратным делом. Стоимость доставки одного килограмма груза самолетом весьма высока, дороже только доставка грузов на космическую орбиту. Самым выгодным видом транспорта является морской, затем следует железнодорожный и автомобильный. Но на войне денег не считают, поэтому военно-транспортная авиация активно используется во время конфликтов.

История создания самолета Ан-124 «Руслан»

В 1965 году в киевском КБ Антонова был разработан тяжелый транспортный самолет Ан-22, и в результате Советский Союз стал обладателем самого большого в мире грузового самолета (можно отметить, что Ан-22 до сих пор остается самым большим самолетом с турбовинтовым двигателем). Но триумф оказался недолог: в США полным ходом шла работа над Lockheed C-5 Galaxy, который был значительно мощней советского самолета. В СССР приняли решение создать еще более тяжелый транспортник. Советским конструкторам была поставлена задача создать самолет грузоподъемностью 120-140 тонн. Причин такого решения было несколько: во-первых, речь шла о престиже, а к таким вещам в СССР относились внимательно, а во-вторых, увеличение грузоподъемности военно-транспортных самолетов давало ощутимое преимущество в быстроте развертывания войск и их снабжении.

Украинские авиастроители сразу же включились в работу над новым самолетом, благо наработок у них в этом направлении хватало. Но и задача, которая стояла перед ними, была очень неординарной: таких самолетов еще никто не строил. Нужно было решить массу технических вопросов: с нуля разработать технологии и создать оборудование для работы с деталями и узлами огромных размеров. В 1970-1971 годах антоновцы представили проекты двух самолетов, с четырьмя и шестью двигателями и грузоподъемностью 120 и 140 тонн соответственно. В 1973 году по этим чертежам была создана модель самолета в натуральную величину. Размеры новой крылатой машины поражали. Но чтобы эта модель стала серийным самолетом, нужно было улучшить практически все ее технические характеристики.

Была создана особая группа, занявшаяся улучшением аэродинамики самолета, а также его прочности и безопасности.

Исследовалась возможность применения в конструкции будущего Ан-124 новых материалов и технологий. В работе принимали участие специалисты лучших институтов и научных центров СССР. Самолет Ан-124 можно смело назвать венцом инженерно-конструкторской мысли Советского Союза. При создании самолета было использовано множество новых материалов и технологий, многие из которых не имели мировых аналогов. Именно благодаря этому удалось создать машину с такими уникальными техническими характеристиками.

Первый полет самолета состоялся 24 декабря 1982 года. В 1985 году его сначала показали советским журналистам, а затем представили мировой общественности на авиационной выставке в Париже. В том же году Ан-124 поставил сразу 21 мировой рекорд, включая рекорды дальности полета и грузоподъемности.

С распадом СССР производство этих машин постепенно сошло на нет. Последний самолет был выпущен на Ульяновском авиазаводе в 1995 году. В 1992 году была создана модификация Ан-124, модифицированная модель самолета получила наименование Ан-124-100. В машине убрали оборудование, предназначенное для десантирования, изменили радионавигационные системы, в кабине пилотов появились новые приборы и надписи на английском языке, экипажу были созданы дополнительные удобства. Был модернизирован грузовой отсек, апгрейду подверглись и двигатели, работа которых прежде вызывала нарекания. Скорее всего, именно из-за проблем с двигателями в 1997 году в Иркутске случилась одна из самых страшных авиакатастроф в истории России.

Одной из самых трагичных страниц истории Ан-124 стала чудовищная катастрофа в Иркутске 6 декабря 1997 года. В этот день самолет Ан-124-100, взлетевший с аэродрома авиазавода в Иркутске, из-за отказа трех двигателей потерпел крушение и рухнул на жилые дома. В этой катастрофе погибли 72 человека, включая всех членов экипажа самолета. Причина этой катастрофы так и осталась загадкой. Бортовые самописцы были сильно повреждены. В Иркутск выехала правительственная комиссия. Основной причиной ЧП были названы конструкционные недостатки двигателей самолета. В Иркутске на месте трагедии воздвигнута церковь Рождества Христова.

В последнее время совершались неоднократные попытки возобновить серийное производство этой уникальной машины, ибо спрос на подобные грузовые самолеты на мировом рынке весьма велик.

Устройство Ан-124 «Руслан»

Самолет создан по классической схеме, с высоко расположенными крыльями небольшой стреловидности и четырьмя турбореактивными двигателями. Кабина экипажа расположена впереди. Ан-124 имеет две палубы: нижняя – грузовой отсек, на верхней расположены кабина экипажа, помещение для сменного экипажа и для сопровождающих груз. Палубы разделены на герметичные отсеки. У самолета есть два грузовых люка.

Ан-124 имеет уникальное многостоечное шасси, состоящее из 24 колес. Это позволяет машине, несмотря на ее огромные размеры, использовать грунтовые взлетно-посадочные полосы.

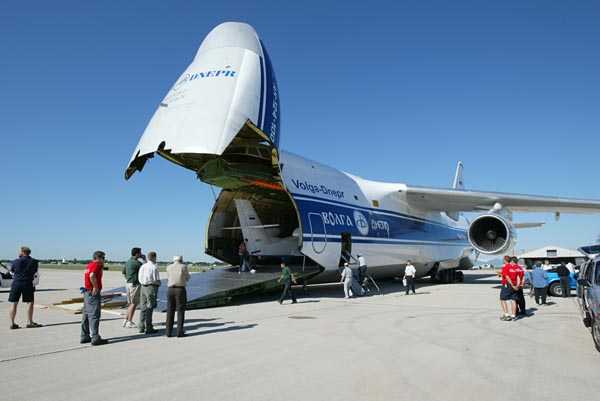

Еще одной особенностью Ан-124 является наличие двух грузовых люков в передней и задней части самолета. Грузовой отсек герметичен и оснащен погрузочным оборудованием. Шасси самолета позволяет менять клиренс самолета и угол наклона фюзеляжа, что значительно облегчает погрузочные работы. Шасси снабжено системой поворота стоек и системой проседания. Пол грузового отсека выполнен из титана и выдерживает значительные нагрузки.

Технические характеристики

Размеры
Размах крыла, м	73,3
Длина, м	69,1
Высота, м	20,78
Масса, кг
Пустого	173000
Нормальная взлетная	392000
Максимальная взлетная	405000
Двигатель	4*ТРДД Д-18Т
Максимальная скорость, км/ч	865
Крейсерская скорость, км/ч	750-800
Практическая дальность, км	4500
Перегоночная дальность, км	16500
Практический потолок, м	9500
Экипаж	6 человек
Полезная нагрузка, кг	120000 – 150000

Модификации самолета Ан-124 «Руслан»

• Ан-124 – базовая модель
• Ан-124-100 – модификация самолета Ан-124, созданная специально для гражданских перевозок
• Ан-124-100М – улучшенная версия предыдущей модели с улучшенной авионикой. Может перевозить до 150 тонн полезного груза. Активно используется российскими и украинскими авиакомпаниями для коммерческих перевозок.
• Ан-124-102 – еще более совершенная модификация с новой системой управления. Экипаж 3 человека.

Видео о Ан-124 Руслан

militaryarms.ru

фото, технические характеристики, вес, грузоподъемность, размеры

Один из гигантов, созданных в Советское время, это, конечно, АН-124 или “Руслан”, как его еще называют. Если вы внимательно ознакомитесь с техническими характеристиками самолета Ан-124 “Руслан”, то будете весьма впечатлены его возможностями. Да и как не восхищаться этим чудом техники, которое совершило в общей сложности 21 мировой рекорд.

Грузоподъемность самолета “Руслан” и размеры самолета “Руслан” Ан-124 на фото просто поражают воображение. Остается только поражаться техническому гению тех, кто проектировал его. На сегодняшний день это самый большой, грузовой самолет в мировой авиации.

История создания

АН-124 создавался, как ответ Советского Союза на созданный США Lockheed C-5 Galaxy. Перед советскими авиаконструкторами встала сложная задача: спроектировать самолет, способный перевозить груз весом до 150 тыс. тонн.

Однако, уже в 1970-1971 гг. были представлены чертежи первых двух моделей. Работа продолжилась

в 1973 году, когда была сформирована отдельная группа, которая должна была работать над повышением аэродинамических характеристик самолета.

Были изучены и применены многочисленные новые технологии, которые до этого не были разработаны нигде в мире.

24 декабря 1982 года самолет взмыл в небо. Мировой общественности его представили на международной выставке в Париже после того, как самолет увидели в СМИ.

АН-124 на чертежах.

Всего было произведено около 56 моделей этого самолета.

Главной целью на тот момент АН-124 был перевоз пусковых установок баллистических ракет, танков и т.д. То есть планировалось его использование исключительно для военных нужд.

После распада СССР такой необходимости уже не существовало. Поэтому самолет был переделан под нужды коммерческой, грузовой авиации. Модернизации подверглись многие важные составляющие самолета — от грузового отсека до двигателей. Так появился на свет

АН 124-100.

Чуть позже, производство самолетов было полностью приостановлено. Причина в недостаточности финансовых средств. Ведь на конструирование одного такого воздушного судна нужно почти 100 млн. долларов.

В 2000х годах были предприняты попытки по возобновлению производства АН-124 совместными усилиями Украины и России, но в связи с разрастанием конфликта между двумя странами, они были прекращены.

Технические характеристики АН-124

Как и АН-225, это высокоплан, но только с 4мя двигателями. Они той же модели, что и у “Мрия”- Д18-Т. Другая особенность — это стреловидные крылья.

Он состоит из двух палуб:

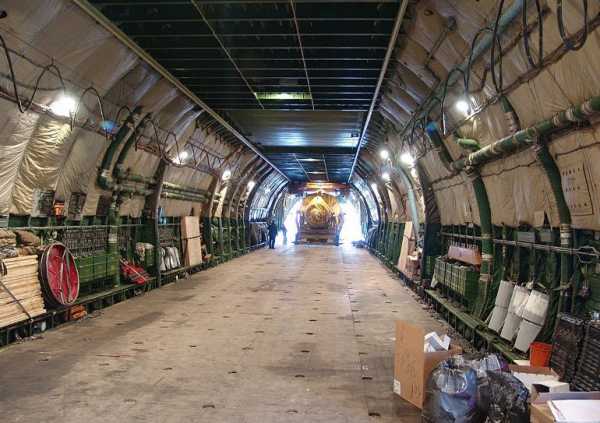

• нижняя — она же грузовая (1050 кубометров). Он оборудован погрузочным оборудованием, а пол сделан из титана. Это позволяет ему выдерживать значительные нагрузки;
• верхняя — пассажирская — там располагается экипаж и служащие, сопровождающие груз — 21 чел.

Они поделены на герметичные отсеки.

Благодаря наличию многоопорных шасси (24 колеса), самолет может взлетать и с грунтовых взлетно-посадочных полос, а также облегчает работу во время погрузки. Этому помогает и то, что у АН-124 два грузовых люка — в носовой и хвостовой части самолета.

Бортовая система полностью автоматизирована. Она оборудована таким образом, что самолетом можно управлять практически в любых погодных условиях, а также позволяет перевозить груз и войска в самые горячие точки.

Несколько самолетов ранее и использовались в таких целях у НАТО. Он может взять на борт 440 десантников и 880 солдат.

Самолет «Руслан».

Что касается грузов, то “Руслан” способен принимать на борт моногруз весом в 50 тонн, а также грузы общим весом в 120 000 кг.

Размах крыла — 73,3 м, а длина — 69,1 м. Его высота — 20,78 м. А сколько весит самолет “Руслан” и вес АН-124 при взлете? Почти 392 000 кг. Максимальный вес — 405 000 кг, а при взлете с пустыми грузовыми отсеками — 173 000 кг.

Если брать летные характеристики, то его крейсерская скорость достигает 750-800 км/ч. А максимальная может быть 865 км/ч. Его дальность полета — 4 500 км.

Модели АН-124

Всего было спроектировано 4 модели данного воздушного судна. Собственно, сам АН-124, предназначенный для военных целей.

АН-124-100, с которого сняли все военное оборудование, переделав его таким образом в коммерческое, грузовое воздушное судно.

АН-124-100.

У последнего есть еще две модификации:

• АН-124 -100М — у него модернизировано бортовое радиоэлектронное средство, а также состав экипажа сменился на 4 человека;
• АН-124 — 100М-150 — у него присутствуют все вышеперечисленные характеристики. Плюс к этому он может брать груз до 150 т., а перевозить его уже на расстояния до 5 400 км.

Интересные факты

В 1989 году для концерта легендарной группы Pink Floyd все их техническое оборудование было перевезено именно на АН-124. Майкл Джексон также пользовался этим воздушным судном, только 4 годами позже.

На нем же перевезли почти 52 тонны золота из ОАЭ в Швейцарию. А в 2011 году именно АН-124 перевез насосы для ликвидации аварии на Фукусиме.

Похожие публикации

nasamoletah.ru

Технические характеристики самолета Руслан

На данном этапе развития авиации самым габаритным самолетом, который выпускается серийно в постсоветском пространстве, является самолет Ан-124. Второе название этого транспортного средства – Руслан. Данный авиалайнер является самым успешным проектом конструкторного бюро Антонова. Самолет поставил более 2 десятков рекордов, в том числе самый дальний полет и самая большая грузоподъемность.

Самолет Ан-124

Ан-124 представляет собой дальний транспортный самолет. Это тяжеловес в своем модельном ряде. Создавался самолет во времена Холодной Войны в первую очередь для военных нужд. Судно изначально предназначалось для перевозок вооруженных сил и бронетехники на дальние расстояния.

Технические характеристики самолета Руслан

Создавалась модель по стандартному плану. Но конструкторы внесли инновационную, на то время, особенность: вместо одного грузового люка – два. Люки разделены на отсеки, которые полностью герметичны. В конструкции имеются:

• отсек для грузов;
• отсек для людей, которые должны сопровождать груз.

Погрузка и выгрузка содержимого самолета также была достаточно тщательно продумана:

• передний (находится в носовой части) и задний люки для самоходного груза;
• мостовой кран с лебедками – для несамоходного груза;
• различные фиксаторы.

Для улучшения взлетно-посадочных функций, а также для облегчения погрузочных работ, самолет Руслан снабжен многостоечным шасси, которые полностью обеспечивают функции поворота и проседания. Благодаря этому судно может эксплуатироваться как на стандартных бетонных взлетных полосах, так и на грунтовых (что является не самой простой задачей, принимая во внимание его габариты).

С учетом того, что судно рассчитано для очень масштабных перевозок, половина грузового отсека выполнена из титана. Это позволяет выдерживать значительные нагрузки. Вдобавок судно оснащено специальной системой, которая регулирует высоту дна грузового отсека. Это, в свою очередь, значительно упрощает процессы заезда и выезда.

Внутри самолета Ан-124 можно перевозить пассажирские авиалайнеры

Конструкция самолета

Техническое оснащение самолета Ан-124 Руслан:

1. Система автоматизированного штурвального управления совершается при помощи 24 компьютеров).
2. Сверхточная система электроснабжения.
3. Одна из самых надежных систем жизнеобеспечения пассажиров и экипажа судна.
4. Мощный гидравлический комплекс.
5. Комплекс автоматизированной радионавигационной техники.
6. Современная навигационная система повышенной надежности.
7. Точный навигационно-прицельный комплекс.

Все перечисленное оснащение позволяет совершать перелеты вне зависимости от времени суток и погодных условий. Для улучшения аэродинамических свойств самолета Ан-124 Руслан крылья судна достаточно толстые и имеют стреловидную форму. Экипаж самолета может вместить до 6 человек. Плюс 88 сопровождающих груз.

Максимальная грузоподъемность самолета Руслан составляет 150 тонн. С такой загруженностью судно может совершить полет дальностью до 5600 км. При загруженности менее 50 тонн дальность полета Ан-124 составит уже 11000 км.

Ан-124 легко вмещает поезд

Вес и размеры самолета

Сколько весит самолет Руслан при такой грузоподъемности? На самом деле меньше, чем можно подумать. Вес самолета Руслан (полностью пустого, без топлива и груза с экипажем на борту) составляет около 180 тонн. При этом максимальный вес топлива, которое может находиться в бензобаке, составляет 230 тонн.

Мы уже упоминали, что Ан-124 входит в список самых габаритных самолетов мира. Размеры самолета Руслан:

1. Длина судна составляет 69 метров.
2. Размах крыла Ан-124 ­— чуть более 73 метров.
3. Ввысь самолет немного меньше — 21 метра.

Самолет может достигать скорости 865 км/час. При этом стандартная крейсерская скорость судна находится в пределах 750-800 км/час.

По мировым рекордам, которые мы упоминали ранее, самолет может груз весом более 170 тонн на высоту 10 км (крейсерская высота полета судна). А самая большая протяженность перелета по замкнутому маршруту составила более 20000 км.

Сравнительно со временами разработки и запуска модели показатели продаж на сегодняшний день упали до предела. Правительство запланировало наладить серийное производство, но пока без очевидных результатов. Стоимость самолета Ан-124 Руслан достигает 100 миллионов долларов.

Модификации самолета Ан-124 Руслан

Первая модифицированная модель судна была выпущена еще в 1992 году. Она уже не предназначалась для военных целей, поэтому специальное оборудование для военной техники и десанта, было убрано. Помимо этого, изменениям подверглась система радионавигации, отсек для груза, отсек для экипажа и двигатели судна. Модель предназначалась для крупных пассажирских перевозок и получила названия Ан-124-100 Руслан.

Технические характеристики Ан-124-100:

1. Длина, высота судна и размах крыла остались неизменными (69 метров, 73 метра и 21 метр, соответственно).
2. Масса пустого судна снизилась до 173 тонн.
3. Показатели максимальной грузоподъемности упали до 120 тонн.
4. Максимальная масса топлива также стала меньше – 212 тонн.

Данная модификация самолета Руслан сохранила максимальные показатели скорости. Зато крейсерская скорость значительно увеличилась – 800-850 км/час.

Самолет Ан-124-100 Руслан имеет печальную славу. Именно эта модель потерпела крушение 6 февраля 1997 года в Иркутске. Самолет потерпел крушение сразу после взлета. Причиной авиакатастрофы считается отказ сразу трех двигателей. Судно совершило падение на жилые дома, из-за чего количество пострадавших значительно увеличилось.

Другие модели

Помимо Ан-124-100, существует еще две модификации самолета Руслан:

1. Ан-124-100М. Данная модель оснащена более современным бортовым оборудованием, что способствует уменьшению экипажа до 4 человек. Еще одной новацией стала установка мощных звукопоглощающих элементов. Модель Ан-124-100М отличается более точной навигацией и повышенной безопасностью.
2. Ан-124-102. Данная модель находится в разработке. Согласно источникам, запланировано значительно улучшить взлетно-посадочные характеристики судна. А также сократить количество экипажа самолета до 3-х человек и установить самую современную систему управления полетом.

По последним данным, самолет Ан-124 Руслан планируется применять в системе запуска небольших спутников на низкие орбиты. Для этого внутрь судно будет помещаться двухступенчатый ракетный механизм. После того как самолет доставит этот механизм в необходимое для запуска место, произойдет его десантирование и запуск первой ступени двигателей. Такая сфера применения сможет обеспечить спрос на данную модель, что поспособствует серийному производству.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

samoleting.ru

описание, технические характеристики, производитель и эксплуатанты :: SYL.ru

Каждое авиационное конструкторское бюро имеет такие проекты, работа над которыми приносит ему чувство превосходства над самим собой. Именно таким детищем и является Ан-124 для работников конструкторского бюро имени Антонова.

Известный на весь мир «Руслан» в свое время произвел фурор среди тяжелых транспортников. Все еще непревзойденный и уникальный самолет Ан-124 продолжает завоевывать сердца всех авиалюбителей. Несмотря на то что украинцы смогли создать множество других отличных моделей, именно «Руслан» остался стоять особняком благодаря отсутствию аналогичных разработок среди других авиагигантов мира.

Общие сведения

Сегодня Ан-124 «Руслан» — это крупнейшая транспортная машина, выпускаемая серийно. Данное транспортное воздушное судно не имеет ни одного аналога в своих габаритных измерениях. Более того, самолет Ан-124 является мировым рекордсменом по тоннажности и по общему километражу полетного маршрута.

Первоначальной целью для создания такого «малыша» было выполнение задач, связанных с военными нуждами. Ведь его разработка шла как раз в период развития холодной войны. Тяжелый дальний транспортный самолет Ан-124 «Руслан» — это настоящее порождение противостояния между Советским Союзом и Соединенными Штатами. В целом борьба по большей части заключалась как раз в авиационной гонке — кто соорудит лучшую летательную машину, кто выстроит лучшую логическую цепочку по проектированию новейшего оборудования и так далее.

Война не означает бег наперевес с «Калашниковым», но она подразумевает, что в любой момент следует быть готовым к наступлению или защите, а обеспечение военных должно происходить в самые кратчайшие сроки. И даже с учетом того, что морским путем или железнодорожным доставка грузов всегда выходила намного дешевле, развитие военно-транспортной авиации стояло на первом месте.

Идеи о новом транспортном самолете

После выпуска крупнейшего турбовинтового самолета Ан-22 в 1965 году американцы вступили в соревнование со своим проектом «Локхид С-5 Галакси», который в итоге получился намного мощнее триумфального советского воздушного транспортника. Тогда руководство ЦК КПСС перед конструкторами поставило задачу создать машину, грузоподъемность которой должна составлять около ста сорока тонн. Такое форсирование событий в первую очередь было связано с престижем государства, а во вторую — с разработкой оптимального функционального самолета для быстроты развертывания армии и ее снабжения.

Украинцы тут же подключились к проекту, благо у них уже имелись необходимые наработки. Однако задача, поставленная перед ними, тоже была несколько неординарной, ведь подобных машин еще никто и никогда не проектировал. Поэтому многие технические вопросы решались буквально с нуля, например, разработка оборудования или работа с самолетными деталями и узлами невероятных для того времени размеров.

К 1971 году КБ «Антонов» уже имело чертежи аж двух самолетов Ан-124 «Руслан», по которым представлялись модификации с четырьмя и шестью двигателями. Грузоподъемность у первой модели составляла сто двадцать тонн, а у второй — сто сорок. В 1973 году по нарисованным чертежам создали настоящую модель в реальную величину, и данные размеры поразили всех зрителей, однако для начала серийного выпуска необходимо было улучшить абсолютно все характеристики самолета.

История создания

В итоге для улучшения аэродинамических свойств самолета Ан-124 «Руслан» организовали специальную группу инженеров, они же занимались совершенствованием его прочности и безопасности. Помимо этого предполагалось возможное изменение материалов при создании судов этого типа. В производстве Ан-124 участвовали лучшие специалисты самых развитых советских научных центов, поэтому он явился на свет как венец конструкторского разума СССР. В тот период во всем мире не нашлось подобных технологий, из-за этого самолет был наделен совершенно уникальными характеристиками.

Введение в эксплуатацию Ан-124 произошло в 1982 году. 24 декабря состоялся первый полет экспериментальной модели, а через три года его сначала представили советским СМИ, а после уже сообщили о наличии транспортного кита на авиационную выставку, прошедшую в Париже.

Жизнь после распада СССР

После распада Союза Ан-124 «Руслан», как и следовало ожидать, перестал выпускаться на Украине в связи с финансовой депрессией. А последнее воздушное судно сошло с конвейера Ульяновского авиазавода в 1995 году, но модель была немного модифицированная. Тремя годами ранее самолет преобразовали, убрав все оборудование, использовавшееся десантными войсками. Внутри были изменены радионавигационная система, а пилотская кабина Ан-124 пополнилась приборами с английскими надписями.

Помимо всего был изменен грузовой отсек. Модернизировали изначально установленные на Ан-124 двигатели, так как на них часто поступали жалобы из-за сбоев в их работе. Но с учетом достаточного количества машин на авиационном рынке дальнейший выпуск они не увидели, несмотря на множественные попытки возобновить производство, ведь в данный момент мировой рынок заинтересован в подобной модели воздушного транспортного самолета. Правда, стоимость Ан-124 далеко не низкая и составляет порядка ста миллионов долларов.

Характеристика ВС

Самолет создавался по классической схеме «Антоновых»: его крылья расположены достаточно высоко к верхней части фюзеляжа, а на пилонах прикреплены по два двигателя с каждой стороны. Экипаж Ан-124 располагается в кабине, находящейся, как обычно, в носовой части, с одной поправкой — самолет внутри имеет две палубы, и нижняя используется исключительно для перевозки грузов, а верхняя — как раз для работы летного состава.

Также на второй палубе есть места для людей, которые сопровождают груз, их называют бортоператорами, и для дополнительного летного экипажа, в случае если рабочее время основного не проходит по установленным законом документам. Для них предусмотрено восемнадцать кресел. Грузовой отсек разделен на два герметичных люка. Собственно, именно они и являются конструкционной особенностью машины. Внутри отсека имеется погрузочное оборудование, а пол создан из титанового материала и может выдерживать самые сильные нагрузки.

Шасси самолета состоит из двадцати четырех колес, оно имеет несколько стоек, и, несмотря на размеры, Ан-124 может производить посадку даже на грунтовые ВПП. Также с помощью шасси есть возможность изменять самолетный клиренс и угол наклона, таким образом носовая часть опускается, благодаря чему облегчается работа по погрузкам. У шасси имеется уникальная система поворота стоек и функция проседания.

Передний грузовой люк открывается автоматически с использованием специального пульта: сначала расщелкиваются замки «носа», после происходит поднятие самой носовой части. Одновременно устанавливаются вспомогательные опоры, и самолет приседает благодаря выкатыванию вперед передних стоек. Рампа, находящаяся под носовой частью, также открывается, а на нее раскладывается гермотрап.

Внутри грузовой кабины вмещаются четыре вертолета Ми-8, целый вагон поезда, используемый в метро или самолет ССД-100 («Суперджет») со снятыми крыльями и хвостовым оперением. И самое удивительное, Ан-124 «Руслан» может перевезти ракету-носитель «Ангара».

Штат — восемь человек. В состав экипажа входят: один командир воздушного судна, его помощник второй пилот, штурман, два бортинженера (один — старший, другой — специализирующийся по авиационному оборудованию), один бортрадист и два оператора, занимающиеся погрузками и разгрузками. Управляется самолет с помощью штурвала, который имеет бустерную характеристику. Это значит, что руль может отклоняться только с использованием гидравлики, и если она откажет, то вручную им управлять уже не получится. Именно для этого в системе машины применяется 4-кратное резервирование. Абсолютно вся механика управления включает жесткие тросы и тяги.

Мощный «Руслан» — это первая советская машина, в которой применили автоматику. Она проверяет абсолютно всю внутреннюю работу Ан-124. Более того, приборы автоматически могут определить вес борта и сообщить о критическом режиме перегруза. Самолет оснащен своим личным тягачом, который перевозится на каждом рейсе и используется для буксировки.

Технические особенности

Технические характеристики Ан-124 «Руслан» достаточно впечатляющие. Так, размах крыла составляет целых 73,3 метра (ширина Красной площади близка к данной цифре). Длина всего корпуса равняется 69 метрам, а высота — почти 21 метру (это семиэтажный дом).

Грузоподъемность Ан-124 разнится в зависимости от категорий: нормальная взлетная масса составляет 392 тысячи килограммов, а максимальная взлетная масса — 405 тысяч килограммов. Вес пустого самолета намного меньше — 173 тысячи килограммов. Отсюда следует, что максимальный тоннаж приемки равен 232 тысячам килограммов, или 232 тоннам. Это немыслимая цифра! Однако полезной нагрузкой считается 120 -150 тонн.

Самолет оснащен четырьмя двигателями марки Д-18Т. Тяга каждого двигателя на взлетном режиме составляет более 23 тонн, то есть общая масса выльется в 12 500 лошадиных сил. Заправка топливных баков может продолжаться и полчаса, и целые сутки. Количество машин-заправщиков иногда доходит до сорока штук. Максимальная масса заправляемого топлива — 212 тонн, при этом расход топлива на Ан-124 при загрузке под завязку составляет 12 тонн в час, но до момента занятия эшелона — 17 тонн в час. Заправка происходит через четыре горловины. Они находятся на главных стойках шасси в гондолах, и две дополнительные имеются в верхней части крыла слева и справа по борту.

Максимальная скорость, которую развивает «Руслан», — 865 км в час, а крейсерская скорость немного меньше — 750 км в час. Расстояние, преодолеваемое с нагрузкой, — 4500 км, а перегоночное — 16 500 км. Вообще по всем своим характеристикам «Руслан» уступает только единственному экземпляру детища конструкторского бюро имени Антонова — Ан-225, или «Мрия». В отличие от Ан-124, грузоподъемность Ан-225 составляет 225 тонн, а длина грузового отсека всего на десять метров больше, чем у младшего собрата. Но дело в том, что «Мрия» был создан в единичном экземпляре, он является самолетом специального назначения, а «Руслан» был собран на двух заводах в количестве 56 штук.

Имеющиеся модификации

Всего существует четыре модификации самолета Ан-124:

• Базовый вариант.
• Гражданский вариант (Ан-124-100).
• Улучшенная гражданская модель с дополнениями в системе авионики и увеличением массы полезного груза до ста пятидесяти тонн (Ан-124-100М). Используется по сей день.
• Усовершенствованная модель, требующая наличия трех членов летного экипажа (Ан-124-102).

Впервые самолет был использован для грузовых перевозок в 1985 году при доставке карьерного самосвала в город Полярный из Владивостока. Машина весила 152 тонны, поэтому процесс прошел в два рейса с дозаправкой.

Компании-эксплуатанты

К 1991 году всего было выпущено тридцать восемь «Русланов» согласно госзаказу Военно-воздушных сил. России досталось тридцать три из них, и это было слишком много для выполнения работы, поэтому часть самолетов отдали на хранение. Однако авиационное руководство хорошо понимало перспективы выхода на международный рынок на коммерческой основе, поэтому в августе 1990 года в России создали авиаорганизацию под названием «Волга-Днепр», главными акционерами которой выступили Ульяновский авиапромышленный комплекс имени Устинова, конструкторское бюро «Прогресс» в Запорожье и непосредственно само киевское конструкторское бюро имени Антонова.

А уже в 1991 году совместно с англичанами зарегистрировали объединение компаний «Волга-Днепр» и Heavy-Lift Cargo Airlines. Целью создания общего предприятия было международное продвижение услуг грузоперевозок на Ан-124. Техническим директором определили Виктора Толмачева.

Однако через некоторое время «Волга-Днепр» заимела конкурента в лице украинской компании «Авиалинии Антонова» с единственным «Мрия». Ведь основной заказчик в лице России после развала Союза отвалился, а транспортный бизнес развивать надо было.

Помимо всего прочего, компания «Полет», 224-й отряд Министерства обороны и «Аэрофлот» тоже стали эксплуатировать Ан-124. Сколько в России компаний его использовали? По изначальным подсчетам — четыре, без учета международной корпорации.

Но самым удивительным фактом эксплуатации «Русланов» стало подписание договора российско-украинской компании с НАТО в 2006 году в Лейпциге. Согласно договору альянс получал доступ к двадцати бортам «Русланов», причем два из них должны были базироваться в Лейпциге на постоянной основе.

Первоначально бумаги были подписаны на три года с дальнейшей пролонгацией, которую альянс использовал в полной мере, так как американская модель А400М, предполагавшая заменить украинские грузовики, все еще не была выпущена. НАТО использовала не только Ан-124, но и «Мрия», а также Ил-76. Плюс «Русланами» пользовалась и Франция во время операции в Мали (2013 год).

На сегодня «Волга-Днепр» обладает двенадцатью самолетами, и это крупнейший в мире оператор Ан-124. Плюс благодаря международным грузоперевозкам компания может отлично стоять на ногах, ведь в среднем чартерный рейс обходится нанимателю в семьсот тысяч долларов. География полетов пестрит разнообразием: грузы доставляются в 190 стран мира, более чем в 1300 аэропортов. Ежегодно «Волга-Днепр» выполняет тысячу двести рейсов. Некоторые заказы со стороны космической отрасли расписаны на несколько лет вперед, ведь ни один самолет не может перевозить масштабные и габаритные грузы, кроме Ан-124.

Необычные грузы

У компании есть и свой список необычных заказов. Так, например, однажды перевозились гигантские кольца в пятьдесят тонн весом, предназначенные для добычи золота. Но в момент загрузки расстояние между фюзеляжем и краем кольца составляло всего 77 миллиметров, а это критическая точка.

В 1989 году «Руслан» перевозил аппаратуру (140 тонн) для первого концерта на территории СССР группы «Пинк Флойд».

В 1992 году из ОАЭ в Швейцарию было перевезено двести тридцать миллионов фунтов стерлингов в золоте (52 тонны).

В 1993 году для концерта Майкла Джексона в Россию было привезено 310 тонн музыкального оборудования и сценических приспособлений. Тогда использовалось три борта.

В 1997 году из столицы Великобритании в Тунис Ан-124 за один приход перевез сто тонн оборудования для съемок фильма «Звездные войны».

А в 1998 году из Праги в индонезийский зоопарк перевезли шестьдесят восемь животных, включая гиппопотама, четырех жирафов, крокодилов, зебру и так далее.

Катастрофы

Всего в жизни грузовика было 4 серьезные авиакатастрофы. Первая случилась еще в 1992 году, когда самолет разбился во время второго испытательного полета. Причиной катастрофы оказалось разрушение носового обтекателя (РЛЭ), а после и всей носовой части. Обломки, полетевшие назад, попали в два правых двигателя и стали причиной их остановки. Самолет рухнул в лесу около Киева. Выживших не осталось, погибли все восемь испытателей.

Следующая катастрофа произошла в 1993 году. Во время захода на посадку в аэропорту иранского города Кермана самолет врезался в гору. По установленным данным, произошла ошибка в работе экипажа.

1996 год омрачил историю существования Ан-124 в итальянском Турине. Самолет был в аренде у «Аэрофлота» и прилетел для выполнения личного заказа, поступившего от султана Брунея, по перевозке легковых автомобилей. В день прибытия шел дождь и погода оставляла желать лучшего, а полоса общей длиной в 3300 метров была на ремонте, точнее ее последние девятьсот метров. Но экипаж данную информацию не получил.

При подлете к ВПП командир совершил ошибку, переставив РУДы на нулевую отметку, а реверс поставил в исходное положение. Соответственно, с первой попытки посадить самолет не удалось, и, пролетев тысячу метров от остатка ВПП, не касаясь ее шасси, командир увел самолет на второй круг. Но из четырех двигателей взлетный режим был установлен только на третьем, и из-за отсутствия необходимой тяги Ан-124 начал терять высоту. Зацепив шасси крышу дома, он рухнул на землю.

От падения произошло разрушение фюзеляжа, было уничтожено два дома и убито двое итальянских граждан. Из экипажа выжили сам командир и бортинжинер, получив тяжелейшие травмы, пятнадцать членов компании отделались легкими ранениями, и двое летчиков, в прошлом летавших на военных самолетах, погибли.

Последняя — самая ужасная катастрофа. Она произошла в Иркутске зимой 1997 года, когда, уйдя в крутой крен, самолет врезался в жилой дом. Тогда трагедия унесла семьдесят две жизни. Точная причина кружения так и не была выяснена, но известно, что в момент подлета к домам «Руслан» пытались отвести от жилых зданий, однако он уже был неуправляем.

Борт был загружен под завязку не только грузом, который состоял из двух истребителей Су-27, но и топливом. Военные самолеты были заказаны вьетнамскими ВВС и направлялись в аэропорт Камрани. После взлета, извергая пламя, глохнет третий двигатель. Однако полет решили продолжать. Но на высоте всего двадцать два метра глохнет второй и следом первый. В этот момент экипаж пытается связаться с диспетчером и сообщить о случившейся обстановке, но связь прерывается.

Один-единственный рабочий двигатель вывел Ан-124 в левый крен, тем самым задев крылом небольшой деревянный дом, отчего его развернуло и выбросило на кирпичную хрущевку. Падая, он успел другим крылом зацепить и рядом стоящий детский дом. В полете самолет успел провести всего тридцать пять секунд.

Хвост самолета врезался в другую постройку. Вся местность крушения была объята пламенем, ведь из баков мгновенно вылился керосин, моментально вспыхнув. Так как оба черных ящика были в самом эпицентре ужасного пожара, то восстановить переговоры не удалось. Следствие так и не смогло выяснить, что явилось причиной выключения трех двигателей, но некоторые говорят о возможном перегрузе и конструктивных недоработках самих двигателей модели Д-18Т, собранных украинцами.

www.syl.ru

история, технические характеристики, рекорды, фото

Легендарный самолет Ан-124, более известный как «Руслан» является самым грузоподъемным в мире серийный грузовой самолет. На время создания, был также самым большим (по габаритам) самолетом в мире. Установив порядка 30 рекордов, его технические характеристики впечатляют по сей день.

История создания

К середине 70-х годов ХХ века, ракетная гонка вооружений между США и СССР приобрела характер фехтовального поединка. Каждая из сторон, испытав новую мощную и дальнобойную ракету, стремилась нанести укол как можно больнее, и в самое незащищенное место противника.

Таким незащищенным местом в сфере советского ракетостроения был вопрос транспортировки на дальние расстояния нестандартных по габаритам частей шахтных и передвижных межконтинентальных ракет. Эксплуатировавшийся в армии парк тяжелых широкофюзеляжных самолетов не отвечал совершенно новым тактико-техническим требованиям. Необходимо было не реконструировать старые самолеты, а проектировать и строить совершенно новые образцы, способные в разы увеличить тоннаж и габариты перевозимых грузов.

Таким образцом стал проект транспортного самолета, разработанный в КБ имени Антонова — Ан-124 (или Condor по классификации НАТО). Первые летные испытания транспортника прошли на аэродроме в Гостомеле под Киевом в конце декабря 1982 года.

Всего, Киевским авиационным заводом за 20 лет было произведено 55 самолетов и один испытательный прототип.

Конструкторским бюро им. О.К.Антонова спроектированы несколько модификаций базового самолета:

1. Изделие «400» – базовый вариант, который использовался для испытаний и доводки первого серийного образца.
2. Ан-124 – первая модификация военнотранспортного самолета.
3. Ан-124-100 – вариант самолета, использовавшийся в коммерческих целях. Для этого произведен частичный демонтаж оборудования военного назначения.
4. Ан-124-100М – на самолете произведена модификация радиоэлектронного оборудования, численность экипаж снижена с шести до четырех человек.
5. Ан-124-100М-150 – вариант с максимальной грузоподъемностью (до 150 т) и дальностью полета (до 5400 км).

Смотрите видео самого большого транспортного самолета Ан-124:

Технические характеристики

Первые же испытательные полеты показали, что в антоновском КБ спроектировали и построили уникальный самолет, превзойти который по десяткам технических параметров ни один зарубежный тяжелый самолет не смог и поныне.

В подтверждение этому – сотни авиационных мировых рекордов, поставленных «Русланом» на самых популярных зарубежных авиационных шоу и в дни тяжелой повседневной работы.

Основная модификация самолета спроектирована по следующему техническому заданию:

• Количество и состав экипажа – 8
  • 2 пилота, штурман, 2 бортинженера, бортрадист, 2 оператора погрузочно-разгрузочных систем;
• количество пассажиров – 28
  • 7 – сменный экипаж, 21 – обслуживающий персонал. В зависимости от модификации и назначения самолета состав экипажа может быть изменен.
• Планер: длина – 69,1 м, высота – 21,08 м, размах крыла – 73,3 м, площадь крыла 628 кв.м.
• Основная силовая установка – 4 турбореактивных 2-хконтурных двигателя Д-18Т конструкции КБ «Прогресс», г. Запорожье. Главный конструктор – В.А.Лотарев. Суммарная взлетная тяга 4 х 23430 кгс.
• Вспомогательная силовая установка для воздушного запуска маршевой двигательной установки – 2 газотурбинных двигателя ТА-12 конструкции ОАО НПП «Аэросила».

Летные характеристики самолета:

• скорость максимальная — 865 км/ч, скорость крейсерская – 800-850 км/ч.
• дальность полета с максимальным грузом – 4800 км, с грузом 80т – 7500 км.
• практический потолок – 11 600 м.

Шасси самолета по конструкции является многоопорным, состоит из 24 колес. Ан-124 – единственный в мире тяжелый транспортный самолет, способный производить взлет и посадку с грунтовых аэродромов.

Грузоподъемность, вес самолета

Самолет спроектирован для работы с экстремальными грузами.

Снаряженный Ан-124 весит 178,4 т. Предельная масса топлива в баках, расположенных в крыльях – 212,35 кг. В грузовой кабине длиной 36,5 м, шириной 6,4 м и высотой 4,4 м и полным объемом 1050 кубических метров «Руслан» может транспортировать по воздуху максимальную нагрузку в 120 тонн. Два одинаковых грузовых люка – задний и передний, имеют длину 6,4 м, высоту – 4,4 м.

Взлетная масса полностью загруженного и заправленного самолета огромна – 392 тонны. Превысил массогабаритные параметры «Руслана» только один самолет – спроектированный на его основе Ан-225 «Мрия».

Сравнение самолетов Мрия и Руслан

Ан-225 «Мрия» — 2-хкилевой транспортный самолет, спроектированный на основе «Руслана», но по ряду технических характеристик существенно его превосходящий.

У «Мрии» больше, чем у «Руслана»:

• Размах крыла — на 14,9 м.
• Площадь крыла – на 277 квадратных метров.
• Масса пустого самолета – на 71,6 т.
• Масса взлетная максимальная – на 248 т.
• Масса топлива – на 81,65 т.
• Длина грузовой кабины – на 7,5 м.

При сравнимых характеристиках силовой установки, оснащенной одинаковыми двигателями Д-18Т, транспортно-эксплуатационные параметры Ан-225 значительно превосходят аналогичные показатели Ан-124.

 «Мрия» создавалась как основной транспортировочный элемент советского космического челнока «Буран».

Ан-124 (Руслан)

Ан-225 (Мрия)

Рекорды и интересные факты

За годы эксплуатации «Руслан» более 30 раз вписал свое имя в Книгу мировых авиационных рекордов:

• рекорд подъема груза в воздух установлен самолетом Ан-124 26 июля 1985 года. «Руслан» поднял на высоту 10,75 км коммерческий груз весом 171, 219 т.
• достижений по дальности беспосадочных перелетов увенчалась уникальным рекордом – без дозаправки самолет пролетел 20 151 км за 25 часов 30 минут.
• рекорды по перевозке за один рейс самой большой партии товаров, транспортировке самого тяжелого авиационного груза и многие другие.

Десятки выполненных «Русланами» коммерческих заказов не стали рекордами, но поражают воображение разнообразием и массогабаритными характеристиками перевезенных грузов.

В чреве исполина совершали рейсы карьерные самосвалы и гидротурбины, гигантские египетские древности и боевые истребители.

«Русланам» приходилось перевозить такие эксклюзивные грузы, как золото и валюта, концертное оборудование легендарной рок-группы Pink Floyd и зенитные ракетные системы.

Катастрофа в Иркутске

За все время эксплуатации самолетов Ан-124 в результате летных происшествий было потеряно 4 самолета.

Одной из самых тяжелых стало падение военного борта в небе над Иркутском. Бортовой номер RA-82005 впервые поднялся в воздух в октябре 1985 года. Общий налет борта по состоянию на конец 1997 года составлял 1034 часа, или 576 циклов «взлет — посадка».

6 декабря 1997 года произошло одно из самых тяжелых летных происшествий в истории военнотранспортной авиации. Борт RA-82005 следовал из Москвы на вьетнамский военный аэродром Камрань с посадками в Иркутске и Владивостоке. На борту находились 40 тонн груза — собранные на Иркутском авиационном заводе два истребителя СУ-27УБТ, 15 пассажиров и 8 членов экипажа.

В 14 часов 42 минуты самолет поднялся в небо с аэродрома Иркутска.

Дальнейшая хронология событий была восстановлена специалистами комиссии по расследованию причин катастрофы со скрупулезной точностью:

• 3 секунды после взлета, высота 5 м — помпаж и отключение двигателя №3.
• 9 секунд после взлета, высота 22 м — штатная остановка двигателя №2.
• 11 секунд после взлета, высота 66 м – помпаж двигателя №1.

Рост угловой скорости и угла атаки не превышал допустимых значений, но вследствие резкой потери тяги после остановки трех из четырех двигателей, Ан-124 начал крен влево и резкое снижение с одновременной потерей линейной скорости.

Стабилизировать и удержать самолет в полете, имея один рабочий двигатель, экипажу не удалось.

Гигантский самолет упал на расстоянии 1,6 км от аэродрома Иркутск-2 на городской микрорайон Авиастроитель. Основной удар пришелся на дом №45 по ул. Гражданская. Киль самолета уперся в стену дома №120 по ул.Мира, а другие крупные обломки – в здание детского дома.

Общее количество погибших в авиакатастрофе — 72 человека:

• 49 из них — стали жертвами катастрофы на земле, жители Иркутска, 15 из них – дети.;
• 15 — пассажиры «Руслана»;
• 8 — члены экипажа.

70 семей лишились жилья. В ликвидации последствий катастрофы принимали участие сотни военных и гражданских специалистов, техника спасательного центра МЧС России.

Расследование, проведенное государственной комиссией, назвало официальной причиной катастрофы самолета отказ 3-х из 4-х двигателей силовой установки.

Ситуация была осложнена тем, что бортовые регистраторы переговоров экипажа и технических параметров самолета очень сильно пострадали при пожаре. В частном порядке после завершения официального расследования, появлялись интервью, в которых военные и гражданские эксперты и специалисты высказывали различные точки зрения по поводу причин отказа двигателей «Руслана» после взлета.

Приводимые ниже факты являются неофициальными и не могут использоваться в качестве выводов о степени виновности производителя, экипажа либо технического персонала:

• перегрузка самолета перед вылетом с аэродрома Иркутска.
• нарушение работы одной из бортовой систем вследствие использования одним из пассажиров запрещенных электронных устройств.
• превышение количества 9 воды в авиационном керосине и, как следствие – появление льда и отказ топливных фильтров турбореактивных двигателей.

В 1999 году на месте падения «Руслана» в Иркутске была освящена церковь Рождества Христова, возведенная в память о жертвах ужасной катастрофы.

Фото

pilotgid.ru

АН-124 «Руслан» — самый большой в мире серийный самолет

Подробности

Категория: Самолеты

Опубликовано: 30.09.2016

Ан-124 «Руслан» — дальний тяжелый транспортный самолет, самый большой и грузоподъемный в мире из серийных моделей.

1. Общее описание
2. История создания
3. Конкуренты Ан-124
4. Конструкция
5. Технические характеристики
6. Летные характеристики
7. Модификации
8. Производственные площадки
9. Преимущества АН-124

Успехи советской России в авиастроении опередили время на десятки лет. Воздушный корабль с взлётной массой 405 000 кг., официально начал разрабатываться с 1979 г., и 24 декабря 1982 г. впервые поднялся в небо. Первоначальное его назначение – переброска или десантирование большой группы войск на межконтинентальные расстояния. Киевские конструкторы того времени выполнили задачу за счёт уникальных технологий и получили лучший в мире по грузоподъёмности самолёт военного и гражданского назначения – в 120 тонн. Десантно-транспортные самолеты Ан-124 приняты на вооружение в 1987 г. Сегодня военно-транспортная авиация Министерства обороны РФ насчитывает около 25-ти единиц этой техники.

Этот самый большой военно-транспортный самолёт для десантирования не раскрыл весь свой потенциал для модификации. Гражданский конкурент из Европы был создан 25 лет спустя после первого полёта советского гиганта, да и то не без помощи московских конструкторов 2000-х гг. Конечно, технологии служат для гражданских и коммерческих нужд людей, но это всегда лишь следствие военных научных достижений. К 2030 году Россия нуждается в 100 единицах такой техники военного и гражданского назначения. А на 2016-й ставилась задача модернизировать стоящие на вооружении, чтобы выполнить военную программу по модернизации и комплектации российских войск к 2020-му.

Правительственный заказ

Итак, возможности исторически сложенных соперников могли превзойти наши. Правительство СССР поставило перед учёными задачу создать для ВТА (военно-транспортной авиации) превосходящую машину с грузоподъёмностью 120 – 140 т. Нужно было быть смелым или безумцем, чтобы самому вызваться на такое сложное тогда задание, но именно так и поступил главный конструктор КБ «Антонова» П.В. Балабуев. На кону стояла скорость развертывания целых дивизий, медлить было нельзя.

Композитные материалы в конструкции

В 1970 – 1971 гг. представлены два проекта для рассмотрения, самолёты с 2-мя и 4-мя двигателями. По представленным чертежам в 1973-м создана модель натуральной величины. Технологий для поставленных задач в мировой практике ещё не было, все новшества в таком деле были уникальны. К работе были привлечены все возможные НИИ в СССР, использовались последние разработки композитных материалов, использован титан. Очень важно, была разработана уникальная конструкция крыла, установлено 5 т композитных материалов.

Великая история Ан-124 и его модификаций

В декабре 25-го 1982 г. Ан-124 «Руслан» совершил свой первый полёт, в 1985 г. самолёт показали публике. Стоит на вооружении России (СССР) с 1987 года. Киев, 27 февраля 1965 г., КБ «Атонова» выводит СССР на новый уровень самолётостроения, когда создаёт для Родины тяжёлый Ан-22 «Антей» – самый большой в мире транспортный самолёт (фактической грузоподъёмностью 100 т (заявленная 60 т), максимальной скоростью 650 км/ч, перегоночной дальностью 8 500 км) стал лучшим среди летающих на турбовинтовых двигателях. Американский С-141 «Стар Лифтер» появился в середине тех же 60-х с грузоподъёмностью 40 тонн, после всех модификаций свою грузоподъёмность и на сегодня увеличить не смог. Гонку с США на винтовых моторах выиграли мы. Великая история этого самолёта потому, что им были установлены 41 мировой рекорд, но и это не главное. А главное – была решена стратегическая задача по переброске и десантированию всех родов войск, включая ракетные, быстро и в достаточном количестве.

Как завышение своего «исключительного» могущества американцами толкало наших учёных на разработки или просто – Гонка Вооружений. Америка ответила на наш успех полётом своего турбореактивного Lockheed C-5 Galaxy, который состоялся 30 июня 1968 г. (факт.гр. 79 т. (заявленная 100 т.), макс. ск. 919 км/ч, макс. дальность 10 411 км, а высота 10 895 м.). Модификации этого лучшего в НАТО военного транспортника постоянно совершенствуется. Он занимает третье место среди военных машин по грузоподъёмности, после Ан-225 и Ан-124. Но в отличие от «Руслана» нуждается исключительно в качественной бетонированной взлётно-посадочной полосе, т.к. его система гидравлики и пневматики шасси проигрывает нашим конструкциям в технологии. А для нашего родного гиганта достаточно ровной площадки с травой высотой до 15 см. Практика последних войн показала, что такую задачу натовцы могут выполнять только на самолётах меньшего класса с грузоподъёмностью 20 и 40 тонн.



class=»eliadunit»>

Какие гражданские и военные самолёты конкурируют с Ан-124?

Свой двухпалубный гражданский самолёт на 150 тонн груза (Airbus A380-800) французы смогли создать спустя четверть века, в 2006 г., и не без помощи российских конструкторов из Москвы. А коммерческий конкурент европейцев Boing 747-8 (США) спустя ещё 5 лет, в 2010 г. Стоит отдать должное военным американским учёным, за разработку в 1968-м году военно-транспортного Локхид C-5 «Гелэкси», который превзошёл характеристики Ан-22-го «Антея» уже через три года. Но КБ «Антонова» смогли совершить подвиг, невозможное для многих – то был технический прорыв. Самолет Ан-124 Руслан всё изменил кардинально. Например, последняя модификация C-5M Super Galaxy от октября 2004 г. показала, он по-прежнему капризен к качеству полосы, максимальная нагрузка 122 700 кг, макс. дальность 10 411 км, а высота 10 895 м., чуть лучше его показатели в скорости 920 км/ч против наших 865-ти км/ч.

Задумаемся об уровне технологий заложенных в отечественный самолёт – неглубокая модернизация Ан-124-го и в результате в 1988 г. получен АН-225, непревзойдённый на сегодня и ещё на несколько десятков лет, который уже доставлял негабаритные грузы и доказал свою грузоподъёмность в 253 т. Сегодня такое возможно только на базе АН-124 «Руслан». Никакой другой самолёт в мире не способен к такому перевоплощению по грузоподъёмности в 2 раза, т.к. будут нарушены известные на сегодня законы аэродинамики. А для ВПК именно 124-й «Антонов» и нужен – самый грузоподъёмный отечественный десантный самолёт. Ведь Ан-225-му ставились задачи не тол

Конструкция Ан-124-100М-150

Это дальний транспортный самолёт для тяжёлых и крупногабаритных грузов, представляет собой цельнометаллический свободнонесущий моноплан, крылья стреловидные, киль один, с палубным горизонтальным оперением. Высота 21,08 м., длина 69,1 м, длина крыла 73,3 м. Для ВТА хорош тем, что может перевозить тягач класса МЗКТ-79221 для ракет типа «Тополь-М», десантировать людей и технику, сбрасывать бомбы и ракеты. Может эксплуатироваться во всепогодных условиях при -60 и 45 0С (днём и ночью).

У самолёта два грузовых люка: подфюзеляжный передний и задний. Есть погрузочно-разгрузочное оборудование, при помощи роликовых механизмов можно своими силами принять на борт изделие весом 50 т. Экипаж из 6-ти человек состоит из командира, его помощника, штурмана, старшего бортинженера, бортинженера по АО, бортрадиста. Количество обслуживающего персонала от 2-х операторов погрузочно-разгрузочных работ до 22 человек. В мире всего произведено 56 единиц, несмотря на то, что модель такого гражданского самолёта нужна была Европе и Америке давно. Они как истинные буржуины, через 20 лет построили аналогичные по характеристикам 200 «Аирбасов» и 100 «Боингов» и по ценам в 5 раз дороже (примерно 350 млн. евро./ед.) – вот как действительно нужно относиться к «Равной конкуренции» с «Партнёрами», развивать только своё.

• Планер. Фюзеляж – полумонокок с продольным набором стрингеров и балок, поперечный набор шпангоутов и обшивка. Состоит из 2-х палуб, нижняя – грузовая, верхняя из 3-х кабин – для экипажа, для сменного экипажа, для сопровождающего персонала грузов. Размер грузового отсека: длина 36,5 м, ширина 6,4 м. высота 4,4 м.
• Крыло. Стреловидное, трапециевидное с поперечным изломом V и с круткой профиля по размаху. Конструкция по размаху из 2-х КЧК и центроплана. В поперечном сечении кессонная часть силовая, представленная продольными и поперечными наборами, ещё есть носовая и хвостовая. Кессоны и консольные части – это и топливные баки.
• Оперение. Однокилевое, свободнонесущее, горизонтальное (2 консоли стабилизатора) и вертикальное (двухлонжеронные киль и руль).
• Силовая установка. Четыре экономных двигателя Д-18Т установлены на пилонах в нижней поверхности крыла. Есть и 2 вспомогательных ТА-12 для обеспечения их работы над уровнем моря до 3,6 км (на аэродромах) до 9 (в воздухе), которые крепят в обтекателях шасси. Д-18Т включает в себя 15-ти ступенчатый компрессор, 6-ти ступенчатую турбину и камеру сгорания. Используется система управления компрессорами, воздушным перепуском. Система регулировки двигателя работает при помощи электроники, дозируя топливо, ограничивая допустимые показатели частоты вращения роторов и температуру газов тем, что автоматически переводит двигатель на пониженный режим работы.
• Бортовое оборудование. Оборудование представляет собой комплекс, обеспечивающий всепогодные полёты по правилам в визуальном режиме (ПВП) и по приборам (ППП). Установлено 34 компьютера, объединённых в 4 системы:
  • Навигация.
  • Автопилот.
  • Дистанционное управление.
  • Контрольно-измерительное.
  • Есть интегрированная пилотажно-прицельно-навигационная система для навигации, определения скорости и высоты, ближняя радио и дальняя спутниковая связи, авто-радиокомпас. А также система боевого управления полётами, посадки, предупреждение опасного сближения в воздухе и с землёй TCAS 2000. В производстве самолёта применено много погрузочных механизмов, краны до 5 т., а также автоматические приборы и датчики контроля.

Технические характеристики

• Экипаж: 8
• Длина: 69,1 м
• Размах крыла: 73,3 м
• Высота: 21,08 м
• Площадь крыла: 628 м²
• Количество пассажиров: до 28
• Грузоподъёмность: 120 000 кг
• Масса пустого: 178 400 кг
• Максимальная взлётная масса: 392 000 кг
• Масса топлива во внутренних баках: 212 350 кг (максимальная)
• Двигатель: 4 × ТРДД Д-18Т
• Тяга двигателя: 4 × 229,85 кН (23430 кгс)
• Вспомогательная силовая установка: 2 × ГТД ТА-12

Летные характеристики Ан-124

• Максимальная скорость: 865 км/ч
• Крейсерская скорость: 800—850 км/ч
• Практическая дальность с максимальным грузом: 4800 км
• Практическая дальность с грузом 80т — 7500 ки
• Практический потолок: 11 600 м
• Нагрузка на крыло: 365 кг/м.кв.

Модификации «Руслана»

В проектировании это было «Изделие 400». С 1987-го года поступил на вооружение как Самолет Ан-124 Руслан  военно-транспортный. В 1992-м разрабатывается коммерческая гражданская модель Ан-124-100. Следующее изменение в конструкции связано с применением РЭО (радиоэлектронным оборудованием) – речь об Ан-124М, где количество членов экипажа снижено с 6-ти до 4 чел. Последней разработкой стал Ан-124-100М-150, где 150 является обозначением увеличенной грузоподъёмности до 150 т.

Где Россия может производить Ан-124 «Руслан»?

Уникальные разработки, будут продолжены на Ульяновском авиастроительном заводе АО «Авиастар-СП», там, где специализируются на производстве и обслуживании Ил-76, Ту-204. А в период 2000 – 2004 гг. предприятие выпускало и глубоко модернизировало Ан-124 «Руслан». История «Руслана» связана с катастрофой в Иркутске, когда самолёт упал на жилые дома, погибло 74 человека вместе с экипажем. В этой истории, сомнительного по доверию конца ельцинского периода – 1997-го года, когда у России не было государственности – ни старого СССР, ни нового РФ, есть много непонятного, перевозились 2 «Сушки», у серийного самолёта сразу отказали 3 двигателя. Как бы там ни было, а новые двигатели и модернизация были произведены, с тех пор самолёт крушений не терпел, и его надёжность стала лучше.

Преимущества Ан-124 «Руслан»

Главное преимущество 124-ых Ан-ов – это скорость и масштабы развёртывания армии, есть и другие – ещё не использован весь их потенциал для улучшения и превосходства. Быть независимым сегодня может только сильное государство, способное противостоять в военном и экономическом плане перед Англией-США и подконтрольным им Евросоюзом. Грозный американский флот переходит океан в течение недель, что не всегда позволяет решать поставленные военные задачи вовремя. Наличие боеспособной армии, которую можно моментально развернуть с помощью таких самолётов в любой точке мира – это право говорить «исключительной нации» слово «Нет». А если иметь ВТС в достаточном количестве, то это недорогой глобальный способ поиска действительно миролюбивых друзей для экономических и культурных связей и общей безопасности (прежде всего своей).



class=»eliadunit»>

tehnorussia.su

Самолет Ан‑124‑100 «Руслан». Справка — РИА Новости, 28.04.2008

17:5228.04.2008

(обновлено: 18:56 25.07.2008)

97900

Россия и Украина договорились возобновить в третьем квартале 2008 года производство крупнейшего в мире коммерческого транспортного самолета Ан-124-100 «Руслан», сообщил в понедельник премьер-министр РФ Виктор Зубков.

Россия и Украина договорились возобновить в третьем квартале 2008 года производство крупнейшего в мире коммерческого транспортного самолета Ан-124-100 «Руслан», сообщил в понедельник премьер-министр РФ Виктор Зубков.

Модификация военного самолёта Ан‑124 транспортный самолет Ан‑124‑100 ‑ крупнейший в мире грузовой самолет, способный перевозить негабаритные грузы (грузоподъемность ‑ 120 тонн), не имеющий аналогов за рубежом. Самолёт может выполнять полёты на всех географических широтах и предназначен для перевозки грузов на большие расстояния. Создан ОКБ имени О.К. Антонова. На вооружение военно‑транспортной авиации СССР самолёт поступил в январе 1987 года. Серийно производился в Российской Федерации Ульяновским авиационным промышленным комплексом «Авиастар».

Серийное производство «Руслана», было прекращено в 1994 году: самолет создавался для перевозки солдат вместе с тяжелой военной техникой. Но с распадом СССР он оказался невостребован военными. В конце февраля 2006 года в рамках программы модернизации и возобновления серийного производства самолётов Ан‑124‑100 на ульяновском предприятии «Авиастар» было решено открыть филиал АНТК им. Антонова. Однако спустя два месяца проект возобновления серийного производства был признан бесперспективным.

В октябре 2006 года комитет по вопросам экономического сотрудничества украинско‑российской комиссии Ющенко‑Путин принял решение продолжить реализацию проекта самолёта Ан‑124, имея в виду возможное возобновление серийного производства. В августе 2007 года подписано соглашение о возобновлении серийного производства.

По итогам заседания комитета по экономическому сотрудничеству российско‑украинской межгоскомиссии 28 апреля 2008 года было принято конкретное решение о возобновлении производства  в третьем квартале 2008 года.

Лётно‑технические характеристики Ан‑124‑100

Экипаж: 4‑6 человек

Инженерно‑технический персонал: 7‑9 человек

Длина: 69,1 м

Размах крыла: 73,3 м

Высота: 21,1 м

Площадь крыла: 628 мІ

Масса пустого: 173 000 кг

Нормальная взлетная масса: 392 000 кг

Максимальная взлетная масса: 402 000 кг

Масса топлива: 212 000 кг

Масса полезной нагрузки: 120 000 кг

Массовая отдача: 58%

Двигатели: 4Ч двухконтурных турбореактивных двигателя Прогресс (В. А. Лотарев) Д‑18Т

2 вспомогательные силовые установки ТА‑12, установленные в обтекателях шасси

Тяга взлётная: 4Ч 229 кН

Назначенный ресурс: 6 000 часов

Расход топлива: 12 600 кг/час (при масимальной коммерческой загрузке)

Габариты грузовой кабины

Длина: 41,5 м

Ширина: 6,4 м

Высота: 4,4 м

Объем грузового отсека: 1050 м3

Размер грузовых люков:

передний: 6,4 м

задний: 4,4м

Самолет имеет две палубы: нижняя палуба — грузовая кабина; верхняя палуба — кабина экипажа, кабина сменного экипажа, кабина сопровождающих до 21 чел.

Лётные характеристики

Максимальная скорость: 865 км/ч

Крейсерская скорость: 800-850 км/ч

Перегоночная дальность: 15 700 км

Дальность с максимальной загрузкой: 4 800 км

Практический потолок: 12 000 м

Длина разбега:

при максимальной взлётной массе: 3 000 м

при нормальной взлетной массе: 2 520 м

Длина пробега: 900 м (при максимальной посадочной массе)

Нагрузка на крыло: 365 кг/мІ

Тяговооружённость: 0,4

Материал подготовлен на основе информации открытых источников

Все справки>>

ria.ru
