АК-12 и АК-15 окончательнй вариант 2017 года

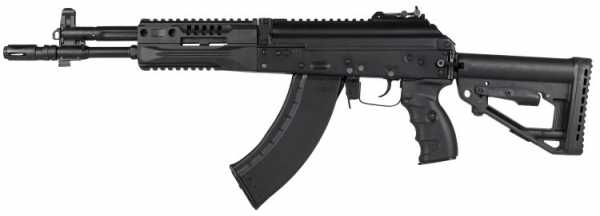

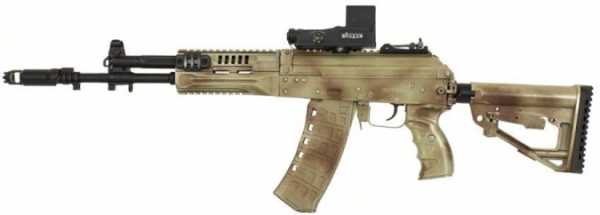

Новый упрощённый АК-12 с коллиматорным прицелом Валдай ПК 110.

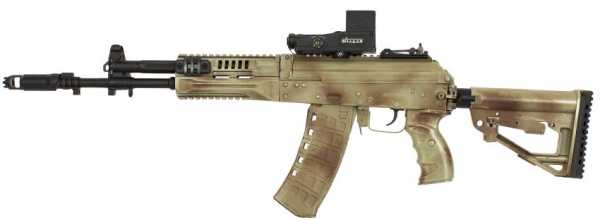

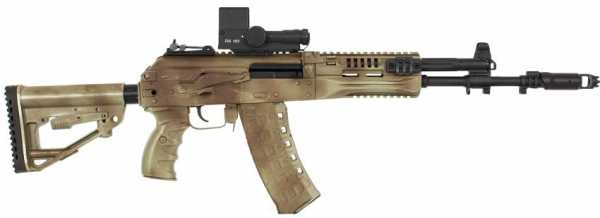

АК-15 калибра 7,62-мм с тем же коллиматором и ПББС.

Концерн «Калашников», входящий в Госкорпорацию Ростех, в рамках Международного военно-технического форума «Армия — 2016», 08.09.2016 года продемонстрировал обновлённый, а в действительности упрощённый, АК-12 калибра 5,45-мм и АК-15 калибра 7,62-мм с доработанной по результатам государственных испытаний конструкцией. Теперь уже старый АК-12, разработка которого осуществлялась в инициативном порядке с июня 2011 года под руководством главного конструктора «Ижмаша» Владимира Викторовича Злобина и впервые показанный в январе 2012 года, так и остался опытным образцом.

Как сообщалось ранее, 21 февраля 2015 Минобороны выбрало т.н. «автомат Калашникова» АК-12 для экипировки военнослужащих «Ратник» благодаря более низкой цене и меньшему весу в сравнении с более кучным при стрельбе длинными очередями ковровским конкурентом А-545. Казалось бы, в целом достаточно удачная конструкция старого АК-12 позволит этому образцу сменить в настоящее время крайне устаревший АК-74М, состоящий на вооружении армейских и специальных подразделений РФ.

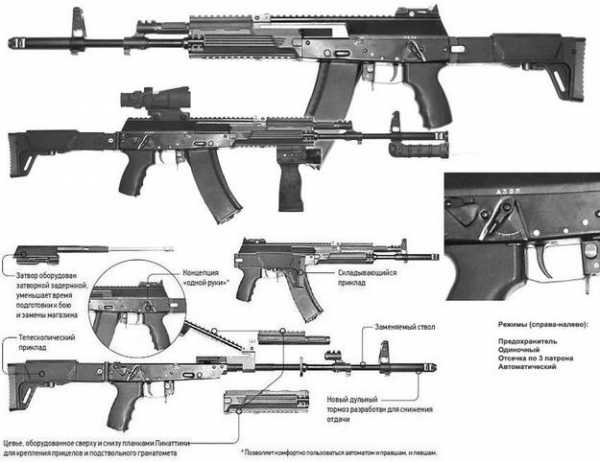

В старом АК-12 большинство недостатков семейства АК отсутствовало. Оружие было оснащено двусторонней кнопкой затворной задержки, существенно ускорявшей перезарядку. Имелся двусторонний четырёхпозиционный предохранитель-переводчик видов огня с тремя режимами стрельбы — одиночные выстрелы, непрерывная очередь, стрельба сериями по три выстрела, а также положение «предохранитель».

Его рычаги удобно размещались над пистолетной рукояткой управления огнём, благодаря чему выключение предохранителя и переключение режимов стрельбы осуществлялось несравненно быстрее и удобнее, чем у семейства АК. Кроме того, такая конструкция исключает проблему классических АК в виде наличия открытой щели позади окна для выброса стреляных гильз при выключенном предохранителе, через которую может попадать грязь и пыль внутрь ствольной коробки.



Рукоятка взведения затвора, по сравнению с АК находилась выше и под небольшим углом вверх, могла устанавливаться как слева, так и справа ствольной коробки. За счёт этого затвором можно было легко манипулировать левой рукой, удерживая оружие за пистолетную рукоятку управления огнём правой, не меняя хват и направление оружия.

Рычаг защёлки магазина был удлинён и несколько смещена назад, а также добавлена двухсторонняя клавиша сброса магазина, размещённая под спусковой скобой, что делало возможным быстрое отсоединение магазина одним движением указательного пальца удерживающей пистолетную рукоятку руки, будь то правая или левая.

Секторный прицел был выполнен комбинированным и имел как обычную прорезь целика открытого типа, так и апертурный целик, превосходящий открытый прицел по скорости и точности прицеливания, а также по удобству в наведении при недостатке освещения. Размещение целика на тыльной части крышки ствольной коробки увеличило длину прицельной линии, что ещё лучше повлияло на точность стрельбы. К тому же, точность и кучность стрельбы повышали изменённая геометрия пульного входа и нарезов канала ствола.

Регулируемый по длине и с регулируемой по высоте щекой телескопический приклад мог складываться в обе стороны, механизм запирания приклада в разложенном состоянии размещался в самом прикладе, тогда как к ствольной коробке приклад крепился с помощью расположенной на его торце планки Пикатинни. Использование такого приклада значительно повысило эргономику оружия в сравнении с анти эргономичными стандартными прикладами «вёслами» АК-74, АКС-74 и АК-74М.





Центральная ось канала ствола АК-12 находилась на одной линии с прикладом, как это реализовано у штурмовых винтовок семейства AR-15/M16, что снижало плечо отдачи и уменьшало подброс ствола вверх, в итоге повышая контролируемость оружия при ведении автоматической стрельбы, делая проще для стрелка скоростную прицельную стрельбу и увеличивая её кучность. Дульный тормоз-компенсатор новой конструкции позволял стрелять винтовочными гранатами иностранного производства. Разве что старый АК-12 не снабдили приёмником магазина и быстросъёмным стволом.

Основным калибром старого АК-12 должен был остаться 5.45×39, кроме того, разработчики планировали выпускать это оружие под промежуточные патроны 5.56×45, 6.5×39 Grendel, 7.62×39 и под винтовочный патрон 7.62×51. На основе базовой платформы АК-12 в дальнейшем планировалось разработать порядка 20-ти модификаций стрелкового оружия гражданского и военного назначения. К примеру, различные укороченные варианты, пистолет-пулемёт, охотничий самозарядный карабин и гладкоствольное ружьё.

Однако 08.09.2016 года Концерн «Калашников», входящий в Госкорпорацию Ростех, в рамках Международного военно-технического форума «Армия — 2016», продемонстрировал обновлённый, а в действительности упрощённый, АК-12 калибра 5,45-мм и АК-15 калибра 7,62-мм с доработанной по результатам государственных испытаний конструкцией. 7,62-мм автоматический карабин АК-15 разработан для использования подразделениями специального назначения и предназначен для замены на вооружении предыдущих поколений 7,62-мм АКМ и АКМС.

Здесь необходимо сделать одно небольшое уточнение по терминологии. Введённый в СССР термин «автомат», использовавшейся применительно к автоматическому оружию под промежуточный патрон для обозначения таких образцов, как автоматическая винтовка Фёдорова и даже пистолета-пулемёта ППШ-41, в настоящее время имеет хождение лишь в России и частично в ряде стран так называемого «постсоветского пространства», то есть на Восточном пространстве. При этом, наряду с обозначением оружия, в разговорной речи данный термин применяется к таким электронно-механическим устройствам как кофейный автомат и игровой автомат. Технически корректный термин «автоматический карабин», характеризующий автоматическую винтовку с уменьшенной массой и габаритами, наиболее полно соответствует и описывает определённый класс автоматического оружия. Журнал Магнум предпочитает пользоваться данным термином.

Упрощённые новые варианты АК-12 и АК-15 имеют значительные отличия от старой версии АК-12, представленной публике в 2015 году, как конструкции основных узлов и механизмов, так и по внешнему виду. Компоновка, конструкция узлов и механизмов данных образцов, по большей части базируются на опытном АК-400, при этом имеется и ряд наработок старой версии АК-12. По утверждению производителя, конструкция этих автоматических карабинов «была пересмотрена для устранения ряда выявленных в ходе испытаний недостатков и удовлетворения рекомендаций заказчика, в результате доработок существенно повышена технологичность изготовления».



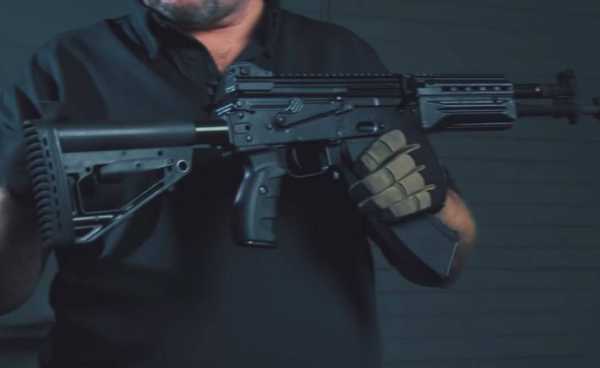

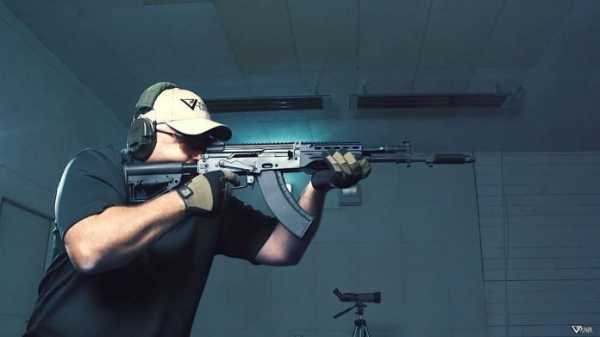

Видеообзор окончательного варианта АК-12 2016 г.

Новые упрощённые образцы АК-12 и АК-15 сохранили традиционную для семейства АК газоотводную схему автоматики с запиранием канала ствола поворотом затвора. Переработана конструкция газоотводного узла и газовой трубки (детали пока не уточняются), ряд улучшений был внесён в конструкцию классической для семейства АК ствольной коробки — введено гораздо более жёсткое крепление крышки ствольной коробки (крепление и конструкция которой обеспечивают сохранение пристрелки установленных прицелов при активной эксплуатации оружия, а также после его разборки и сборки), оружие получило новой свободно вывешенный ствол, целик размещён в задней части крышки ствольной коробки для увеличения длины прицельной линии. Эти работы были проведены в целях повышения кучности стрельбы во всех режимах.

С той же целью вместо обычного для семейства АК открытого прицела, как и старый вариант АК-12, упрощённые АК-12 и АК-15 снабжены апертурными кольцевыми прицелами, имеющим преимущество перед открытыми прицелами классических представителей семейства АК по скорости и точности прицеливания и по удобству наведения при недостатке освещения.

Рассмотрим данный аспект подробнее по причине его значимости для точности стрельбы. Применяя открытый прицел, стрелок добивается расположения на одной линии, носящей название прицельной, трёх объектов — цели, мушки и целика. Цель при этом видна расплывчато и чтобы изображения мушки, целика и цели оставались достаточно чёткими, щиток целика располагают как можно дальше от глаза стрелка — глаз, вынужденный фокусироваться поочередно на каждом из объектов линии прицеливания, быстро устаёт при близком расположении целика. Но чем ближе к мушке находится целик, тем короче прицельная линия, соответственно, ниже и кучность, обеспечиваемая прицелом. Поэтому целик открытого прицела оружия классической компоновки обычно располагается в районе патронника.

Апертурные прицелы объединяют в себе целик в виде щитка с отверстием в центре, называемым собственно «апертурой», и расположение целика в непосредственной близости от глаза стрелка — стрелок сосредотачивает своё зрение на мушке и цели, глядя как бы сквозь целик. В кольцевом прицеле используется целик, представляющий собой щиток в виде диска небольших габаритов, в середине которого расположена апертура сравнительно большого диаметра. Недостатки кольцевого прицела состоят в том, что целик частично перекрывает зрительное поле и время перевода прицела с одной цели на другую часто выше.

Надо заметить, что в отечественной литературе данный тип прицела зачастую именуют «диоптрическим», — на самом деле такое определение ошибочно по причине совершенно иного оптического принципа, использованного в нём. В диоптрическом прицеле целик полностью перекрывает обзор глазу спереди, а сама апертура очень малого диаметра.

Диоптр даёт самую высокую точность из всех возможных механических прицельных приспособлений, при этом его недостатками являются большое время прицеливания и трудности с наведением в условиях сумерек и ночи, что являлось излюбленным аргументом сторонников открытого прицела, однако следует заметить, что кольцевой прицел при слабом освещении «работает» лучше, чем открытый. Дело в том, что с определенного момента на фоне тёмного щитка открытого прицела становится невозможным разглядеть ни мушку, ни саму цель, в то время как так называемое «призрачное кольцо» апертурных прицелов никак не мешает формированию корректной и различимой в сумеречном свете прицельной марки.

Главным плюсом любого апертурного прицела по сравнению с открытым является куда более длинная прицельная линия, так как целик в апертурных устройствах отстоит от мушки на значительно большем расстоянии, что обуславливает более высокую точность прицеливания, особенно на больших дистанциях. Сегодня апертурные прицелы применяются в большинстве современных штурмовых винтовок. К примеру, в американской М16А4, немецкой HK 416, бельгийской FN SCAR, итальянской Beretta ARX-160, швейцарской SIG SG 550, польской FB MSBS и чешской CZ 806 Bren 2.

Как у АК-102, АК-104 и АК-105, в упрощённых новых версиях АК-12 и АК-15 мушка перенесена на газовый блок. В этом отношении разработчики данных образцов заимствовали решения финских оружейников, введённые в Valmet Rk.62, который был принят на вооружении Финляндии ещё в далёком 1962 году. Удлинённый дульный тормоз-компенсатор новой конструкции (не копирующий старый ДТК предыдущей версии АК-12) обеспечивает АК-12 и АК-15 возможность использования винтовочных гранат иностранного производства.

В отличие от старого АК-12, новые образцы не имеют затворной задержки. Вероятно этим узлом не стали оснащать оружие по причине того, что в следствие экономических соображений было решено отказаться от налаживания производства и использования новых магазинов под затворную задержку, ограничившись только стандартными магазинами семейства АК. Такие усовершенствования классической конструкции АК, как переставная рукоятка затворной рамы и новый удобный в использовании двусторонний переводчик-предохранитель над пистолетной рукояткой, производителем упрощённых версий АК-12 и АК-15 также были исключены.

Рукоятка взведения затвора у новых АК-12 и АК-15 по-прежнему является частью затворной рамы и расположена на правой стороне оружия под прямым углом, в отличие от старого АК-12 не может быть установлена с левой стороны. В результате так и осталась не решённой проблема невозможности быстрого досылания патрона в патронник (затворной задержки нет) не прибегая к технике перезарядки, при которой стрелок, удерживая оружие правой рукой за пистолетную рукоятку управления огнём в направлении цели, меняет магазин и досылает патрон левой рукой.

Предохранитель-переводчик режимов огня на новых АК-12 и АК-15 расположен справа, как у классических АК, и имеет 4 положения: предохранитель — автоматический огонь — очередь в 2 выстрела — одиночные выстрелы. Рычаг предохранителя-переводчика выполнен с дополнительным выступом вблизи его оси под указательный палец стрелка, благодаря чему обеспечивается более удобное и быстрое переключение режимов огня без изменения хвата стреляющей руки.

Пистолетная рукоятка управления огнём выполнена эргономичной, с задним выступом и выемками под пальцы, и имеет встроенный пенал, в котором хранятся принадлежности для чистки или батареи для коллиматорного, либо ночного прицела.

Упрощённые АК-12 и АК-15 оснащены планками Пикатинни на съёмной крышке ствольной коробки и ствольной накладке, обеспечивающими установку дневных и ночных прицелов различных типов, в том числе западного производства. На цевье снизу также имеется планка Пикатинни для установки дополнительных аксессуаров, к примеру передней рукоятки, сошек, фонаря и лазерного целеуказателя.

Рычаг защёлки магазина оставлен старый, от классических АК, что оставило не решённой, в отличие от предыдущей версии АК-12, и старую проблему этого семейства в виде невозможности быстрого сброса магазина одним движением указательного пальца при удержании оружия за пистолетную рукоятку управления огнём.

В новых АК-12 и АК-15 могут использоваться как магазины с прозрачными пластиковыми окнами по бокам передней части для визуального контроля за наличием и количеством патронов, так и магазины от предыдущих моделей семейства АК соответствующих калибров.

Оружие оснащено выполненным по типу американских автоматических карабинов М4А1 складным и регулируемым по длине телескопическим прикладом из ударопрочного пластика. Складные телескопические приклады для АК, являющиеся относительной новинкой серийной продукции российского производителя, в западных странах уже давно производятся такими фирмами как Magpul и FAB Defense. На стволе установлен дульный тормоз-компенсатор. Имеется возможность крепления штык-ножа или установки быстросъёмного глушителя. Под стволом возможна однозарядных 40-мм подствольных гранатомётов ГП-25 или ГП-34.

Отдельно следует коснуться вопроса названия упомянутых выше изделий Концерна «Калашников» в историческом контексте. Даже после всех доработок и нововведений упомянутые новые упрощённые образцы, как и старые версии, продолжают пиариться производителем как «автомат Калашникова». В данном случае необходимо уточнить следующее — ни показанные в сентябре 2016 года АК-12 и АК-15, ни, тем более, предыдущий АК-12, называть «автоматом Калашникова» совершенно некорректно даже не по причине ряда введённых в старом образце конструктором Владимиром Злобиным и последующих доработок.

Как бы не старались в пропаганде «придворные историки», при непредвзятом обращении к некоторым источникам становится очевидным, что так называемый «автомат Калашникова» по факту является грамотно приспособленным под тактико-техническое задание скомпонованным из узлов целого ряда оружейников Восточного и Западного пространств образцом. Все ключевые решения АК были заимствованы у систем других конструкторов — Зайцева, Гаранда (M1 Garand), Булкина (АБ-46), Судаева (АС-44), Холека (ZH-29), Джона Браунинга (Remington Model 8), специалистов групп Хуго Шмайссера (MKb.42(H)) и Эриха Вальтера (MKb.42(W)).

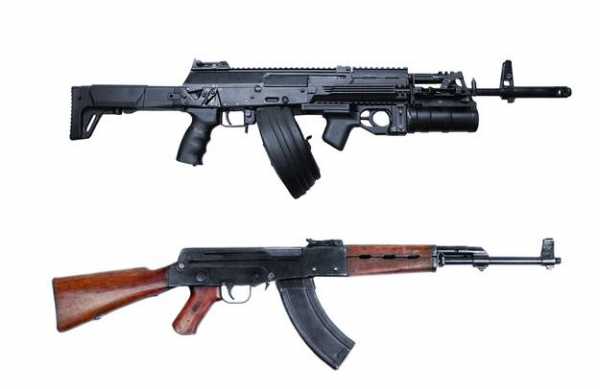

Но вернёмся к новым АК-12 и АК-15. Конструкция старого АК-12 неоднократно дорабатывалась и изменялась на основе результатов очередных этапов испытаний и рекомендаций государственной комиссии, которые в основном касались доработки оружия на технологичность изготовления. Как следует из всего вышесказанного, фраза производителя «в результате доработок существенно повышена технологичность изготовления» означает, что Концерн «Калашников» отказался от выпуска в целом неплохого и даже вполне современного АК-12 старой версии в пользу экономических соображений, и только.

Опытно-войсковые испытания новых упрощённых АК-12 и АК-15 закончатся во 2-ом квартале 2017 г.. По заявлению директора кластера «Вооружение» госкорпорации «Ростех» Сергея Абрамова.

Источник: mgewehr42.livejournal.com

Технические характеристики упрощённого АК-12

  • Калибр: 5,45×39 мм
  • Длина оружия: 862-922 мм / 651 мм (со сложенным прикладом)
  • Длина ствола: 415 мм
  • Масса с пустым магазином: 3,5 кг
  • Темп стрельбы: 700 ыстр./мин.
  • Ёмкость магазина: 30 (коробчатый) или 96 (барабанный) патронов

Технические характеристики упрощённого АК-15

  • Калибр: 7,62×39 мм
  • Длина оружия, мм: 862-922 мм / 651 мм (со сложенным прикладом)
  • Длина ствола, мм: 415 мм
  • Масса с пустым магазином: 3,74 кг
  • Темп стрельбы: 700 ыстр./мин.
  • Ёмкость магазина: 30 (коробчатый) или 96 (барабанный) патронов

Штурмовые винтовки

www.armoury-online.ru

Автомат Калашникова 5.45мм АК-12 6П70 и 7.62мм АК-15 6П71 (Россия)

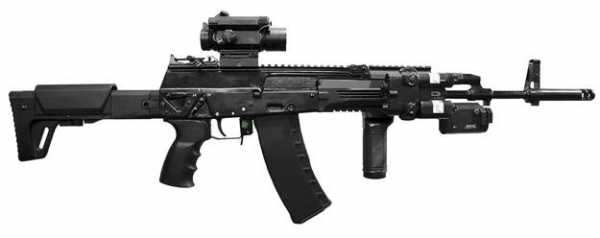

Автомат Калашникова АК-12, прототип показанный в 2013 году




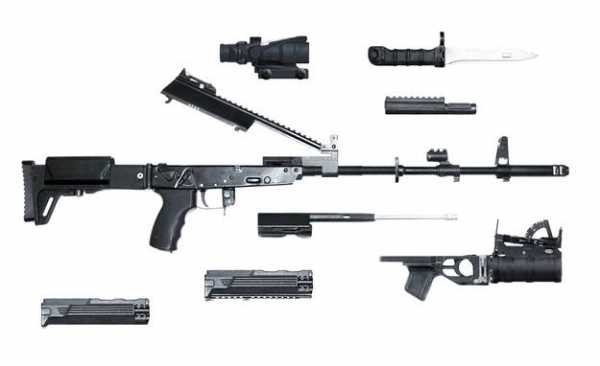

Автомат Калашникова АК-12, прототип проходивший первоначальные испытания по программе «Ратник» в 2013-14 годах.


Автомат Калашникова АК-12, вариант успешно прошедший испытания «Ратник» в 2016 году и рекомендованный к принятию на вооружение
фото: Концерн «Калашников»



Автомат Калашникова АК-12, вариант успешно прошедший испытания «Ратник» в 2016 году и рекомендованный к принятию на вооружение
фото: Концерн «Калашников»



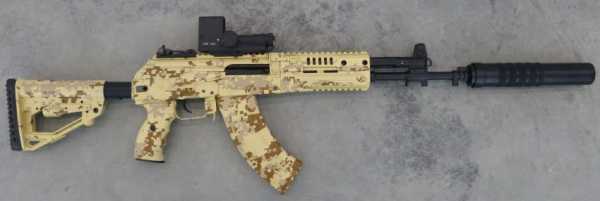

Автомат Калашникова АК-15, представляющий собой версию автомата АК-12 2016 года под патрон 7.62х39, в комплекте с тактическим глушителем



укороченный автомат АК-15К калибра 7.62мм



АК-12

АК-15

Калибр

5,45х39

7.62х39

Тип автоматики

газоотводная

Длина оружия, мм

880-940 (690 со сложенным прикладом)

Длина ствола, мм

415

Вес без патронов, кг

3.5

3.5

Темп стрельбы, выстрелов/мин

700

700

Емкость магазина, патронов

30

30



5.45мм Автомат Калашникова АК-12 (индекс ГРАУ 6П70)  является перспективным образцом индивидуального стрелкового оружия, разработанным Концерном «Калашников» и предназначенным для оснащения бойцов Вооруженных Сил и иных силовых ведомств. АК-12 создан для замены на вооружении автомата АК74М.

Разработка автомата была начата в 2011 году заводом ИЖМАШ (ныне входит в концерн «Калашников») в инициативном порядке. Первые проекты АК-12 разрабатывались под руководством приглашенного на ИЖМАШ в 2011 году туляка Владимира Злобина. В 2013 году 5.45мм автомат АК-12 был выставлен на конкурс МО России «Ратник» на пару с 7.62мм автоматом АК-103-3.

Автомат АК-12 проходил Государственные испытания в 2014 году, при этом в заключении государственной комиссии стояло «Автомат АК-12 испытания не прошел. Рекомендована доработка за счет разработчика». Причиной такого заключения стали низкая надежность и эксплуатационная прочность первых вариантов АК-12. Дополнительную проблему составлял тот факт, что новый автомат был разработан, по сути, без учета специфики уже имевшихся на ИЖМАШ технологических процессов, и даже в случае успешного решения проблем по надежности и прочности опытных образцов его постановка в серийное производство потребовала бы весьма значительных затрат, как финансовых так и временных. В результате новое руководство концерна «Калашников» приняло решение сменить руководство проектом и по сути сделать автомат под требования «Ратника» заново. В 2015  году под руководством нового главного конструктора Сергея Уржумцева в ударном порядке был разработан автомат, первоначально получивший заводской индекс «Ак-400». Этот автомат, вобравший в себя основные и наиболее удачные отработанные конструктивные и технологические решения Ижевской оружейной школы,  в двух вариантах (под патроны калибра 5.45 и 7.62мм) в конце 2015 года успешно прошел повторные испытания, полностью выполнив все предъявленные по конкурсу требования. В марте 2016 года Государственная Комиссия официально утвердила результаты повторных испытаний, в которых значилось что оба ижевских автомата соответствуют выданным ТТТ.  Весной 2016 года была выпущена опытная партия автоматов АК-12 калибра 5.45мм и АК-15 калибра 7.62мм, и они были направлены на войсковые испытания в подразделениях Российской армии, которые успешно завершились в 2017 году, при этом большая часть опрошенных участников испытаний отвечая на вопрос «с каким автоматом вы бы пошли в бой» отдала предпочтение именно ижевским образцам, а не их конкурентам разработки ЗиД (автоматы А-545 и А-762 со сбалансированной автоматикой). В январе 2018 года появилась информация о том, что автоматы АК-12 и АК-15 официально одобрены Министерством Обороны России и рекомендованы для вооружения подразделений Российской армии, серийное производство этих автоматов должно начаться в Ижевске в конце 2018 года. На базе АК-12 и АК-15 были разработаны впервые показанные в 2017 году укороченные автоматы АК-12К и АК-15К, а также перспективный ручной пулемет РПК-16.

7.62мм Автомат Калашникова АК-15 (индекс ГРАУ 6П71) является вариантом автомата АК-12 образца 2016 года под патрон 7.62х39 образца 1943 года. Автомат АК-15 создан в качестве стрелкового оружия специальных подразделений и предназначен для замены на вооружении предыдущих поколений 7,62мм автоматов Калашникова семейства АКМ / АКМС, АК103 и АК104. Подобно предшественникам, автомат может применяться со специальными патронами с дозвуковой скоростью пули 7.62х39 УС, которые в сочетании с глушителем звука выстрела обеспечивают действительно малошумную стрельбу из оружия. что важно при проведении специальных операций.

Описание ниже соответствует окончательным вариантам автоматов АК-12 и АК-15, прошедшим все испытания и рекомендованным для принятие на вооружение Российской армией.

5.45мм автомат АК-12 и его 7.62мм вариант АК-15 сохраняют традиционную для автоматов Калашникова газоотводную автоматику с запиранием поворотом затвора и могут использовать магазины от предыдущих поколений 5.45мм автоматов семейства АК-74 и 7.62мм АКМ соответственно. Газоотводный узел, газовая трубка, ствольная коробка и ствол существенно переконструированы с тем, чтобы повысить кучность стрельбы во всех режимах. Газовая трубка жестко закреплена в ствольной коробке, не снимается при разборке и имеет в передней части съемную пробку для чистки. Цевье и ствольная накладка новой конструкции жестко закреплены на газовой трубке и ствольной коробке и не касаются ствола (так называемое «вывешенное цевье»), что повышает стабильность и кучность стрельбы при различных способах удержания автомата, с упором или без.

Рукоятка взведения затвора является частью затворной рамы и расположена на правой стороне оружия. Предохранитель-переводчик режимов огня расположен справа, имеет 4 положения (предохранитель — автоматический огонь — очередь 2 выстрела — одиночные), и имеет дополнительную «полочку» под указательный палец, обеспечивающую более удобное переключение режимов огня без изменения хвата стреляющей руки.

Автомат Калашникова АК-12 (АК-15) оснащен планками Пикатинни на крышке ствольной коробки и ствольной накладке, что обеспечивает удобную и повторимую установку дневных и ночных прицелов различных типов. Конструкция крышки ствольной коробки съемная, крепится к ствольной коробке при помощи поперечной чеки в передней части и имеет в задней части подпружиненные элементы для исключения влияния люфтов. Крепление крышки обеспечивает сохранение пристрелки установленных прицелов после разборки и сборки оружия, а также в ходе активной эксплуатации. На цевье снизу и по бокам также имеются дополнительные планки Пикатинни для установки дополнительных аксессуаров. Автомат оснащен складным, регулируемым по длине прикладом. Приклад выполнен из ударопрочного пластика со стальным армированием и выдерживает падения оружия на бетон, стрельбу из подствольного гранатомета и использование оружия в рукопашной. На стволе установлен съемный дульный тормоз-компенсатор, кроме того, возможна установка штык-ножа или быстросъемного тактического глушителя. Под стволом возможна установка 40мм гранатомета ГП-25 или ГП-34. Пенал с принадлежностью для чистки находится в пистолетной рукоятке оружия, разборный трехсекционный шомпол — в трубке приклада.



официальное видео про АК-12 и АК-15 от Калашников.медиа



фотографии неполной разборки автомата АК-12. Источник фотографий — галерея на Калашников.медиа

неполная разборка автомата АК-12 — демонтаж крышки ствольной коробки

неполная разборка автомата АК-12 — демонтаж элементов цевья. Хорошо видны несъемная газовая трубка и съемная заглушка в ее передней части

modernfirearms.net

АК-14 русской Википедии — Викиреальность

Арбитражный комитет 14-го созыва действовал в русской Википедии с июня по декабрь 2012 года. В этот АК были избраны 5 основных и 2 резервных арбитра. Исходя из мнения некоторых участников рувики, один из самых провальных составов АК за всю историю существования данного органа.

АК-14 был избран в ходе выборов из 14 кандидатов. Во время выборов в АК-14 сразу прошли: Vladimir Solovjev, DR и Generous. Mstislavl, Vlsergey, VasilievVV и Michgrig находились на грани, но по итогам обсуждения среди бюрократов и вычеркивания некоторых голосов стали арбитрами.

В итоге состав АК-14 оказался следующим:

  • основной состав:
  • резервные арбитпы:

Четверо из арбитров (Vladimir Solovjev, DR, Mstislavl и VasilievVV) — участники админского скайпочата, что предопределило его жёсткость. Vlsergey, как считает викиоппозиция, по своим взглядам также близок к философии охраны границ.

АК-13 официально заявил, что завершит работу над принятыми исками до 1 июня. Все поданные позднее иски передаются АК-14.

Иски о разблокировках:

Иски об отмене санкций:

Резонансные иски:

[править] Нерассмотренные иски

Иски 800 (был принят в работу 5 июня), 823 (16 сентября), 832, 833 и 834 (все — конец ноября) данным составом отработаны не были и благополучно перекочевали к составу следующему.

Для завершения работы по искам 802 и 819 арбитры взяли время до полуночи 2 января 2013 года.[1]

[править] Мнения о работе АК-14

Нынешный состав АК следует подвергнуть процедуре общественного порицания. Непонятно зачем люди выдвигаются, берут на себя обязательство выполнять функцию, а потом не делают. Это элементарное неуважение Сообщества. На участников Vladimir Solovjev, DR, Victoria, Vlsergey, Generous, VasilievVV, Michgrig необходимо наложить бессрочный запрет на получение флага арбитра. Как они у себя на страницах участника пишут «этот участник является членом арбитражного комитета«, то теперь следует написать неудаляемо «Этот участник больше никогда не будет являться челоном арбитражного комитета«. У нас есть масса орденов, которые вручают за различные достойные вещи. А вот орденов за обратное нет.[2]Erokhin 18:14, 25 ноября 2012 (UTC)

Нынешний состав настолько прочно сидит в луже, что сесть на любой стул, тем более, два ему не светит.[3]Victoria 16:52, 25 ноября 2012 (UTC)

Планы закрыть 12 (минимум 9) заявок за оставшиеся 7 дней, при том что по 4-м из них не было даже проектов, если честно, немного пугают, особенно учитывая то, что особой проработанностью и предыдущие решения АК-14 не отличались.[4]Lev 16:03, 25 ноября 2012 (UTC)

Не знаю, сможет ли АК успеть привести решение (о предварительном решении по иску 802) хоть в какой приличный вид, но вот позориться и выкладывать проект в таком виде явно не стоило.[5]Vulpes 08:17, 13 ноября 2012 (UTC)

Добавить нечего. По форме есть пара неточностей, но по сути всё верно. (об иске 815.) Вообще есть такое ощущение, что этот состав АК уже выдохся и вместо нормальных решений выдаёт вот такой вот «брак». Чем-то напоминает стиль решений некомпетентных судей: «Рассмотрев материалы дела суд, исходя из внутренних убеждений, считает исковое заявление обоснованным/не обоснованным (подчеркнуть) и потому удовлетворяет/отклоняет его» Dima io 13:59, 26 октября 2012 (UTC)[6]

Да найдётся ли хоть один, кто защитит пять участников АК-14 от репутации «лжецов и подлецов»??!! Ответа пока нет, ибо вариант, предложенный Neolexx, явно не имеет отношения к конкретному решению Арбкома. А ведь вполне вероятно, что пройдёт год, и о заслуженных участниках Victoria; DR; Vladimir Solovjev; Generous; VasilievVV будут вспоминать: «Это тот самый, кого назвали «лжецом и подлецом», и назвавшего не только не заблокировали, но во всей Википедии не нашлось ни одного участника, который осмысленно возразил бы». Пройдёт миллион лет, и какой-нибудь инопланетянин, изучая в Галактической библиотеке историю становления раннеинформационного общества на материалах различных языковых разделов Википедии, констатирует: «И в самом деле конфликт по этой заявке был решен ложью и подлостью, так как других способов надёжно привести к желаемому результату у Арбкома не было»[7].Chronicler 20:34, 3 декабря 2012 (UTC)

Я в общем то знаю, на что иду. И знаю, что легко не будет. Но неожиданно для себя я всё же согласился, хотя ещё неделю назад был твёрдо уверен, что откажусь. Оценив своё время, я всё же решил, что для работы в АК я его найду. Хотя вполне вероятно я ещё не раз буду ругать себя за это решение, но раз уж решил — отступать не буду.[8]Vladimir Solovjev 16:01, 11 мая 2012 (UTC)

Володя. Я знаю, что многое в АК не получилось, как задумывали, но я также примерно представляю, почему это произошло. И примерно понимаю, что вы сейчас чувствуете. Поэтому спасибо за всё, что ты делал, и надеюсь, что ты сможешь восстановиться после этой каденции. D.bratchuk 18:09, 2 декабря 2012 (UTC) [9] (Благодарность коллеги арбитра АК-12, 13 D.bratchuk коллеге арбитру АК-14 Vladimir Solovjev`у .)

  • Спасибо. Восстановлюсь, куда я денусь, ничто так не помогает, как написание статей. Хотя в следующий раз очень сильно подумаю, а нужен ли мне этот АК. Пока что настроение — держаться от него подальше. [10]Vladimir Solovjev 18:16, 2 декабря 2012 (UTC)

[править] Участники, выразившие максимальную поддержку составу на выборах

  • Всем 7-и выразили поддержку: Carn, Trykin, Niklem, Oloddin, Mankubus, Sirozha, Blacklake, Wanwa, Autumn Leaves, Potorochin, Insider, Horim, DarDar.
  • 6-ти (всем, кроме одного) выразили поддержку: Mir76, VasilievVV, Sergeisemenoff, Ari, Grag, Onix GCI, Neon, Дядя Фред, Brateevsky, Biathlon, पाणिनि, Dmitry89, INSAR, GAndy, Skorp24, Kurochka, Sabunero, DENker, MaxBioHazard, Zoe, Martsabus, Yakudza, Levg, Sas1975kr, Iluvatar, TenBaseT, Рыцарь поля, Vladimir Solovjev, Bau, Melirius, Generous
  1. ↑ Заявка перешла от предыдущего состава АК.
  2. ↑ Вычеркнутые заявки рассмотрены следующим составом АК.

www.wikireality.ru

Как устроен новейший автомат Калашникова — ЭкспертРУ

«Однорукий» и универсальный АК-12 скоро поступит на вооружение российской армии

В январе в ЦНИИ ТочМаш должны завершиться государственные испытания автомата Калашникова пятого поколения АК-12 разработки НПО «ИжМаш». Принять на вооружение и запустить в серийное производство его планируется уже весной этого года. Независимые эксперты, в том числе  иностранные, утверждают, что по боевой эффективности это лучшее автоматическое стрелковое оружие в мире. Чем конструктивно отличается АК-12 от предыдущих версий автоматов Калашникова? Представляем вниманию читателей его основные функциональные особенности и конкурентные преимущества.

Испытательные стрельбы на полигоне ЦНИИ ТочМаш, проходившие в ноябре 2013 года, не только подтвердили практически все заявленные технические характеристики нового автомата, но и наглядно продемонстрировали специалистам его уникальные особенности по сравнению с конкурентами на мировом рынке вооружений. Оружейники, тестировавшие в своей жизни не один десяток перспективных образцов автоматического оружия, прежде всего, были удивлены универсальностью АК-12, удобством использования и значительно меньшей отдачей, что повышает точность стрельбы. Впрочем, новый автомат опережает как предыдущие версии АК, так и существующие на вооружении других стран мира аналоги, по многим показателям.

По сравнению с предыдущим, четвертым, поколением автоматов Калашникова (АК-74М), АК-12 обладает 18 конструкционными особенностями. Во-первых, за счёт смещения массы затворной группы и уменьшения плеча отдачи улучшена кучность стрельбы, во-вторых, произошло улучшение эргономичности: введение двустороннего предохранителя-переключателя вида огня, двусторонней кнопки затворной задержки и смещение назад защёлки магазина позволяет оперировать ими одной рукой, удерживающей оружие (не снимая её при этом с рукоятки, как раньше). В-третьих, появились встроенные планки Пикатинни на жёстко закрепляемой крышке ствольной коробки для установки навесного оборудования (прицельных приспособлений, дальномеров, гранатомётов, фонарей). Кроме того, дульное устройство автомата дает возможность использования винтовочных гранат иностранного производства. Таким образом, новый АК стал универсальным. Испытатели отметили и повышенное удобство использования: новый складывающийся в обе стороны телескопический приклад, более эргономичная рукоятка пистолетного типа, регулируемые накладка и затыльник приклада. Более того, теперь огонь можно вести в трёх режимах (одиночными выстрелами, с отсечкой в три выстрела и автоматически), а ствол стал заменяемый. Полезным ноу-хау можно назвать и затворную задержку, которая уменьшает время подготовки к бою и замены магазина.

Если сравнивать АК-12 с лучшими образцами автоматического оружия, состоящими на вооружении крупнейших армий мира, то опять же разработка ИжМаша будет в выигрыше по целому ряду показателей. Во-первых, скорострельность: никакой автомат не может производить по 1000 выстрелов в минуту. Во-вторых, это все же потрясающая универсальность: к нему можно повесить практически любые типы подствольных гранатометов, в том числе иностранного производства, а также прицелов. По времени подготовки оружия к стрельбе ему тоже нет равных – у АК-12 этот показатель всего 7 секунд. Кроме того, отдача у АК меньше, чем у его зарубежных аналогов, так как наш автоматный патрон 5,45х39 мм имеет импульс отдачи 0,5 Н/с, а патрон НАТО 5,56х45мм – 0,6 Н/с. Автомат оснащен эффективным дульным тормозом, который также существенно снижает отдачу. Все автоматические иностранные винтовки оснащаются только пламегасителями, которые не гасят отдачу. Он имеет непревзойденную прицельную дальность стрельбы – 1000 метров. Еще одно немаловажное конкурентное преимущество АК-12: боец сможет производить все основные операции с автоматом — переключать предохранитель, менять магазин и передергивать затвор — одной рукой. Если боец ранен или его другая рука чем-нибудь занята, он все равно сможет производить с автоматом все операции.

Очевидно, что АК-12, намного технически и конструктивно совершеннее, чем его «прадедушка» АК-47.  Тем не менее, в основе АК-12 лежит все та же потрясающая надежность, которая стала главной отличительной особенностью этого выдающегося оружия. И пока великая простота и надежность будут сохраняться в изделиях российских оружейников, будет продолжаться дело и создателя самого  легендарного в мире автомата – недавно ушедшего из жизни Михаила Тимофеевича Калашникова.

expert.ru

КАРБЮРАТОР АК-14П, ОПИСАНИЕ И РАБОТА

ОБЩИЕ СВЕДЕНИЯ

Карбюратор АК-14П предназначен для четырехтактного звездообразного девятицилиндрового двигателя М-14П с воздушным охлаждением.

Карбюратор — Беспоплавковый, однодиффузорный. Для обеспечения приемистости двигателя карбюратор имеет механическую и пневматическую помпы приемистости, а для регулировки качества смеси с подъемом на высоту снабжен автоматическим высотным корректором.

Карбюратор не имеет подогрева.

Нагнетаемый в цилиндры воздух подогревается в специальном подогревателе, установленном перед карбюратором.

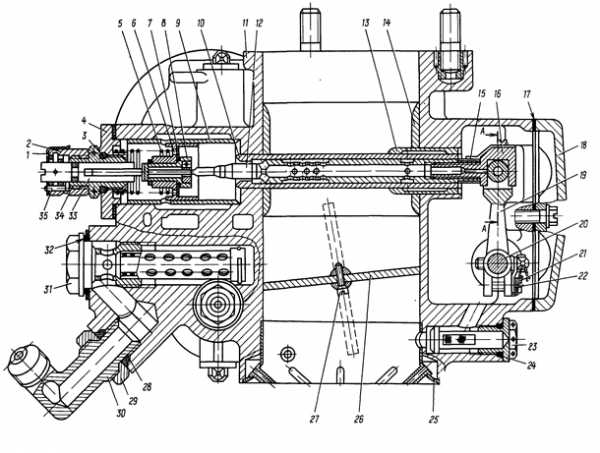

Схема работы карбюратора представлена на рис. I.

ОПИСАНИЕ


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Тип………………………………………………………………………………………………………………………………. Мембранный беспоплавковым

Расположение карбюратора, при котором гарантируется нормальная работа …. Любое

Диаметр смесительной камеры…………………………………………………………………………………. 70мм

Диаметр диффузора……………………………………………………………………………………………………. 64мм

Установочный угол открытия дроссельной заслонки на малом

газе (от полного открытия) ……………………………………………………………………………………….. 11°

Давление топлива на входе в карбюратор:

— на основных режимах………………………………………………………………………………………………. (0,35±0,15) кгс/см’

— на малом газе……………………………………………………………………………………………………………. Не менее 0,15 кгс/см2

Диаметр отсасывающего жиклера……………………………………………………………………………. 1,3-2,0 мм

Диаметр воздушного жиклера малого газа……………………………………………………………… 2,2 мм

Диаметр входного воздушного жиклера …………………………………………………………………. 2,5 мм

Диаметр топливного жиклера помпы приемистости………………………………………………. 0,9-1,4 мм

Диаметр топливного жиклера…………………………………………………………………………………… 3,2-3,3 ми

Масса карбюратора (без топлива, масла и транспортировочных устройств)…….. Не более 5 кг

Температура при эксплуатации:

— воздуха на входе в карбюратор……………………………………………………………………………… От 10 до 45 °С

— окружающей среды………………………………………………………………………………………………….. От минус 50 до +45 °С

— топлива на входе в карбюратор……………………………………………………………………………… От минус 50 до 445 °С

Рабочая жидкость………………………………………………………………………………………………………. Бензин Б91/115

КОНСТРУКЦИЯ

Карбюратор АК-14П состоит из следующих основных узлов:

— корпуса карбюратора;
— регулятора давления;
— кулисно-рычажного механизма;
— дроссельного механизма;
— дозирующей системы;
— механической помпы приемистости;
— иглы малого газа;
— топливопровода;
— автоматического высотного корректора;
— воздушного коллектора;
— пневматической помпы приемистости.

Корпус карбюратора

Корпус карбюратора представляет собой отливку из магниевого сплава с системой топливных и воздушных каналов (рис. 2).

С левой стороны в корпусе (со стороны эмблемы) расположена топливная камера регулятора давления, справа расположены камеры кулисного механизма, полость иглы малого газа и полость топливного клапана.

Спереди расположены камера рычажного механизма и полость воздушного фильтра;

в задней части корпуса находятся полость механической помпы приемистости, полость топливного фильтра и бобышка топливопровода.

Полости и камеры снаружи ограничиваются фланцами с просверленными в них крепежным отверстиями под винты крепления соответствующих крышек.

В средней части по всей высоте корпуса расточена (в виде полого цилиндра) смесительная камера карбюратора.

Сверху и снизу корпус ограничивается фланцами. К верхнему фланцу на четырех шпильках крепится переходник карбюратора, а к нижнему — предохранительная сетка.

В резьбовые отверстия четырех бобышек на обоих фланцах ввернуты латунные втулки. Каждая втулка во избежание проворачивания законтрена двумя латунными цилиндрическими штифтами.

На верхнем фланце в резьбовые отверстия втулок ввернуты с натягом по среднему диаметру резьбы крепежные шпильки.

На нижнем фланце имеются два резьбовых отверстия под винты крепления воздушного коллектора.

Остальные особенности корпуса будут указаны при описании основных узлов и деталей карбюратора.

2.2.2. Регулятор давления

Регулятор давления состоит из узла (I) (рис. 3) мембраны, узла топливного клапана (II) и рычага (10) топливного клапана с опорой (8) рычага.

При сборке карбюратора узел топливной мембраны зажимается между корпусом карбюратора и крышкой регулятора давления.

Рычаг (10) топливного клапана, предназначенный для связи мембраны с топливным клапаном, свободно поворачивается на оси (9), вставленной в отверстие опоры (8).

Шаровая головка рычага клапана входит в прорезь цапфы мембраны, а другим своим концом рычага нажимает на шток топливного клапана.

На ось (9) рычага надета пружина (7), которая действует на рычаг в сторону закрытия топливного клапана.

Левый конец штока топливного клапана (II) прижимает шарик к кромкам отверстия в седле клапана, запрессованном в направляющую, которая вместе с резиновым уплотнительным кольцом и шайбой монтируется в корпус клапана и контрится замком.

Топливный клапан (II) ввертывается в резьбовое отверстие, расположенное с правой стороны в нижней части корпуса карбюратора, и закрывается крышкой (17).

Для уплотнения, а также для регулировки положения рычага (10) клапана под опорный торец корпуса клапана (II) ставятся фибровые прокладки (12) различной толщины.



Похожие статьи:

poznayka.org

Новая модель автомата АК-400 для спецназовцев

Концерн «Калашников» раскрыл информацию о новой модели автомата АК-400, разработанной на предприятии и предлагаемой для вооружения элитных спецподразделений, таких как Центр специального назначения ФСБ («Альфа» и «Вымпел») или Служба безопасности президента. Данный образец является дальнейшим развитием автоматов так называемой «сотой» серии и предлагается в вариантах под разные патроны.

Автомат АК-400 был впервые представлен на закрытом совещании, организованном Службой безопасности президента в конце прошлого года, где вызвал интерес со стороны силовых структур и в настоящее время образец находится в стадии изучения со стороны потенциальных заказчиков. В частности, об этом 19 мая 2016 года писала газета «Известия» со ссылкой на собственный источник в российском оборонно-промышленном комплексе.

Кроме этого, возможность ознакомиться с АК-400 двумя неделями раньше получил Ларри Виккерс, бывший боец 1-го отряда спецназначения «Дельта» и стрелковый инструктор армии США, который сегодня ведет свой оружейный видеоканал Vickers Tactical на YouTube. Виккерс — давний поклонник  российского оружия и на его канале можно найти широкую подборку роликов о самых новых моделях, таких как автоматы АК-9, АК-12 и АК-107, винтовка СВ-338, пистолет ПЛ-14 и многие другие.

На своем канале Ларри Виккерс опубликовал 2,5-минутный ролик, записанный 2 мая и рассказывающий об особенностях и характеристиках АК-400, а также демонстрирующий стрельбу из этого нового оружия.

Первый вывод, который можно сделать из него — речь идет о глубокой модернизации автомата Калашникова и создании целого семейства моделей «четырехсотой серии». Вероятно, в него войдет не только автомат, но и новый ручной пулемет под условным наименованием РПК-16, представленный осенью 2015 года в передаче «Служу Отчизне» (с утяжеленным стволом, сошками и барабанным магазином).

Кроме того, АК-400 создается в двух калибрах: под современный малоимпульсный патрон 5,45×39 мм и старый советский патрон обр. 1943 г. 7,62×39 мм. Тестировавшийся Виккерсом образец имел калибр 7,62 мм и весил 3,1 кг при общей длине 942 мм. Темп стрельбы составляет 600 выстр./мин, как и у большинства вариантов автомата Калашникова.

В качестве базовой модели для АК-400 был выбран компактный автомат АК-104 так называемой «сотой серии», удлиненный до размеров обычного АК-74М и имеющий следующие конструктивные изменения. Во-первых, обратил на себя внимание новый складывающийся влево и регулируемый по длине полимерный телескопический приклад. Он позаимствован из комплекта модернизации для автоматов Калашникова KM-АК, разработанным концерном в инициативном порядке в рамках ОКР «Обвес» по техзаданию МО РФ.

Можно отметить хорошую устойчивость автомата АК-400 при стрельбе очередями, достигнутую благодаря переработанному дульному тормозу-компенсатору.

Идея такого приклада далеко не нова и уже давно практикуется зарубежными фирмами, такими как FAB Defence, CAA, Magpul и другими. Тоже самое относится к новой эргономичной пистолетной рукоятке. Она выполнена полой и может использоваться для хранения принадлежностей для чистки или к оптике.

Создатели АК-400 переработали крышку ствольной коробки, которая сделана в стиле откидывающейся крышки АКC-74У и, благодаря лучшей стабильности и наличию длинной монтажной планки Пикатинни MIL-STD-1913, может использоваться для установки коллиматорных, дневных и ночных оптических прицелов. Такие же, но более короткие планки имеются на переботанном пластиковом цевье, давая возможность крепить разнообразные акссесуары в виде тактического фонаря, лазерных целеуказателей, лазерных имитаторов стрельбы, рукояток и т. д.

Как и у АК-104, основание мушки перенесено на газовую камеру, как у большинства западных штурмовых винтовок. Секторный прицел уступил место диоптрическому прицелу с перекидным целиком. Автомат имеет новый дульный тормоз-компенсатор, обеспечивающий возможность отстрела винтовочных гранат зарубежного производства. C этой же целью в конструкцию бокового газового двигателя введен двухпозиционный регулятор, дополнительно облегчающий чистку газовой камеры.

Ударно-спусковой механизм с тремя режимами стрельбы (маркировки на переводчике предохранителе: А — автоматический огонь, 3 — огонь очередями фиксированной длины по 3 выстрела, 1 — одиночный огонь, П — предохранение) сделан стандартом, а не опциональной возможностью, как в «сотой серии». Магазин стандартный секторный, на 30 патронов. Несмотря на скудность и отрывочность информации, АК-400 производит приятное впечатление: использованы лучшие зарубежные и российские наработки по модернизации автоматов семейств АКМ/АК-74/АК-100, а также продемонстрирована хорошая устойчивость при стрельбе стоя автоматическим огнем, даже при патроне 7,62×39 мм.

Примечателен сам факт появления нового варианта автомата Калашникова в преддверии осени, когда МО РФ должно окончательно решить, какой из образцов — автомат АК-12 конструктора В.В. Злобина из концерна «Калашников» или ковровский автомат АEК-971 (А-545/A-762) будут отобраны по результатам государственных испытаний для принятия на вооружение в рамках системы боевое экипировки «Ратник».

Данные образцы в настоящее время критикуются заказчиками из МО из-за их стоимости, отмечающими, что они  оба «значительно превосходят по цене штатные образцы, например АК-105». В этой связи становится понятным желание руководства концерна иметь современную и недорогую альтернативу, которая может стать интересной для экспорта или — после соответствующих доработок — на гражданском рынке.

Вероятно, рождение АК-400 является и следствием серьезных кадровых и технологических изменений в политике концерна, наблюдаемых в последние два года. В частности, с приходом главного конструктора — зам.  Генерального директора С.В. Уржумцева, ранее возглавлявшего завод «Молот» и которому во многом обязан успех популярного в России и за рубежом семейства карабинов и ружей «Вепрь», в разработках концерна появилось больше осмысленности и практицизма.

В отличие от АК-12 и специальных буллпап-автоматов AC-1/AC-2, создававшихся в спешке по принципу «сделать неважно что, лишь бы что-то новое», АК-400 появился на свет более рациональным эволюционным путем и представляет собой реинкарнацию раннего проекта АК-200, который в свое время был отодвинут в сторону в пользу АК-12. В силу этой причины АК-400 может быть даже значительно интереснее, чем АК-12 иАЕК-971, особенно с точки зрения надежности и стоимости.

/Илья Шайдуров, all4shooters.com/

army-news.ru

Схема работы карбюратора АК-14П



1. Анероид автокорректора
2. Игла высотного корректора
3. Входной воздушный жиклер
4. Место замера давления воздуха
5. Отсасывающий жиклер
6. Топливный жиклер
7. Винт регулировки дозирующей иглы
8. Ограничитель регулировки винта
9. Пружина
10. Поршень
11. Клапан
12. Диффузор
13. Дозирующая игла
14. Форсунка
15. Отверстие в канал малого газа
16. Топливный жиклер
17. Трубка пневматической помпы приемистости
18. Трубка забора воздуха
19. Дренажный канал
20. Пружина
21. Воздушный жиклер
22. Игольчатый клапан пневматической помпы приемистости с диафрагмой 23. Винт регулировки режима малого газа
24. Воздушный жиклер малого газа
25. Воздушный фильтр
26. Дроссельная заслонка
27. Ведущий рычаг дросселя
28. Трубка скоростного напора
29. Штуцер подвода топлива
30. Топливный клапан
31. Сливная пробка
32. Мембранный узел

Карбюратор АК-14П Рис. 2

1. Державка упорного штифта
2. Гайка
3. Уплотнительное кольцо
4. Крышка помпы
5. Пружина
6. Поршень
7. Клапан
8. Муфта
9. Клапан
10. Форсунка
11. Корпус карбюратора
12. Дозирующая игла
13. Гильза
14. Диффузор
15. Пружина
16. Цапфа
17. Прокладка
18. Крышка рычажной камеры
19. Рычаг дозирующей иглы
20. Валик кулисы дозирующей иглы
21. Установочный палец
22. Замок
23. Воздушный фильтр
24. Уплотнительное кольцо
25. Воздушный коллектор
26. Дроссельная заслонка
27. Винт крепления дроссельной заслонки
28. Уплотнительное кольцо
29. Гайка
30. Штуцер подвода топлива
31. Топливный фильтр
32. Уплотнительное кольцо
33. Регулировочный валик
34. Штуцер
35. Упорный штифт
36. Шплинт
37. Ось
38. Ролик
39. Шайба

Мембранный механизм и топливный клапан. Рис. 3

1. Узел мембраны
2. Шайба
3. Винт крепления крышки
4. Цапфа мембраны
5. Удлиненные винты крепления крышки
6. Медное уплотнительное кольцо
7. Пружина рычага
8. Опора рычага
9. Ось рычага
10. Рычаг
11. Топливный клапан
12. Регулировочная прокладка
13. Нижняя сливная пробка
14. Шайба
15. Винт крепления крышки топливного клапана
16. Пружина
17. Крышка топливного клапана
18. Прокладка
19. Топливный жиклер

Шток клапана свободно перемещается в центральном отверстии корпуса клапана.

В корпусе клапана и в направляющей просверлены по шесть продольных отверстий, по которым поступает топливо в карбюратор при открытом клапане.

Крышка (17) полости топливного клапана отлита из магниевого сплава. Торцом направляющей крышки сжимается контровочная пружина (16), которая в свою очередь, поджимает корпус топливного клапана, чем исключается возможность от отворачивания при работе карбюратора.

Крышка (17) крепится к корпусу карбюратора тремя винтами (15), под головки которых подкладываются стальные шайбы (14).

Для обеспечения герметичности крышка по разъему с корпусом карбюратора уплотняется паронитовой прокладкой (18).

С наружной стороны крышки топливного клапана в резьбовое отверстие бобышки ввертывается штуцер.

Опора (8) рычага топливного клапана вставляется в специальное гнездо в корпус карбюратора и подгоняется к нему с таким расчетом, чтобы плоскость опоры была на одном уровне с фланцем корпуса или ниже фланца, но не более чем на 0,2 мм. Выступание опоры над плоскостью фланца не обеспечивает прилегания мембраны к корпусу и приводит к нарушению герметичности по разъему.

Опора рычага топливного клапана после подгонки засверливается в стыке с корпусом и в просверленное отверстие запрессовывается контровочный шарик.
