А 2 42 пушка – 3 30 мм автоматическая пушка 2А-42. Назначение, боевые возможности, общее устройство и принцип работы пушки 2А-42

Содержание

30-мм автоматическая пушка 2А42. — Российская авиация

30-мм автоматическая пушка 2А42.

Разработчик: Тульское КБ приборостроения
Страна: СССР
Принятие на вооружение: 1980 г.

30-мм автоматическая пушка 2А42 разработана в Тульском КБ приборостроения под руководством В.П.Грязева. Общее руководство осуществлял А.Г.Шипунов. Первые опытные образцы пушки были изготовлены на Тульском машиностроительном заводе в 1978 году. На этом же предприятии было развернуто серийное производство.

Автоматика пушки основана на использовании энергии пороховых газов, отводимых через боковое отверстие в стволе. Для уменьшения усилия отдачи пушки ствол амортизирован и при выстреле откатывается на 30-35 мм. Пушка 2А42 закрепляется на установке неподвижно, что упрощает подвод патронных лент к пушке.

Стрельба из пушки 2А42 ведется как одиночным, так и автоматическим огнем, малым — 300 выстрелов в минуту и большим — 550 выстрелов в минуту, темпом. Перезаряжание при задержке стрельбы предусмотрено как ручное, так и с помощью пиропатронов. Управление огнем может осуществляться механически и дистанционно, с помощью электроспуска, от источника постоянного тока напряжением в 27В.

Пушка 2А42 надежно работает в условиях дождя, пыли, обледенения, при температуре окружающей среды -50 до +50°С.

Пушка монтируется на боевые машины БМП-2, БМД-2, БМД-3, БТР-90, на вертолеты Ка-50, Ка-52, Ми-28Н, может устанавливаться на другие объекты.

Пушка 2А42 имеет переменный темп стрельбы и селективное боепитание из двух патронных ящиков, снаряжаемы бронебойными и осколочно-фугасными снарядами. Это позволило на 30% повысить эффективность поражения наземных легкобронированных и воздушных целей. Боевая живучесть ствола пушки 2А42 позволяет произвести отстрел всего боекомплекта (500 снарядов) без задержек и промежуточного охлаждения. Как на БМП-2, так и на армейском боевом вертолете, пушечная установка надежно работает в условиях повышенной запыленности.

Особое внимание при проектировании вертолета В-80 (Ка-50) конструкторы ОКБ им. Камова уделили выбору и конструктивному решению пушечной установки. Остановились на 30-мм одноствольной пушке 2А42, созданной тульским КБ, которая была разработана для бронетанковой техники и использовалась на боевых машинах пехоты и десанта. Решение установить на вертолет «танковую» пушку вместо обычной авиационной поначалу не было воспринято заказчиком и институтами промышленности. Однако камовцы сочли применение пушки 2А42 на вертолете оправданным. Она имела двухстороннюю подачу патронной ленты, позволяющую выбирать необходимый тип снаряда (бронебойный или осколочно-фугасно-зажигательный) в зависимости от вида цели и, следовательно, более экономно расходовать боекомплект.

Пушка БМП, надежно работающая в условиях сильной запыленности, пришлась как нельзя кстати на вертолете, поскольку спецификой его боевого применения является ведение огня с предельно малых высот в условиях пылевых образований и автономное базирование на грунтовых площадках при ограниченных возможностях технического обслуживания. Высокая начальная скорость снаряда (960-980 м/с) обеспечивала исключительную точность стрельбы и высокую бронепробиваемость (бронебойный снаряд на дистанции 1500 м под углом 60° к нормали пробивает 15-мм стальную броню). Высокая живучесть ствола позволяла производить отстрел всего боекомплекта без промежуточного охлаждения, что в боевой обстановке могло иметь решающее значение.

При всех этих положительных качествах танковая пушка имела существенный недостаток — она весила значительно больше, чем аналогичные авиационные. Перед конструкторами встала задача: разместить пушку на вертолете так, чтобы сохранить ее достоинство — высокую точность стрельбы и компенсировать недостаток. Расчеты показали: в случае размещения пушки в носовой турели отдача при стрельбе будет оказывать существенное воздействие на вертолет, что, во-первых, потребует серьезного усиления конструкции фюзеляжа и, во-вторых, снизит точность стрельбы. Установить пушку под фюзеляжем не представлялось возможным, так как при этом недопустимо увеличилась бы общая высота машины. Решено было поставить ее в районе центра масс со стороны правого борта между подредукторными шпангоутами — в самом прочном и жестком месте фюзеляжа.

Такая компоновка уменьшала влияние сил отдачи на вертолет и обеспечивала максимально высокую точность стрельбы, в четыре раза превышающую точность стрельбы вертолетов Ми-28 с такой же пушкой 2А42 и в три раза — АН-64А с пушкой М230. Ограничение угла отклонения пушки по азимуту при этом компенсировалось способностью вертолета соосной схемы во всем диапазоне скоростей полета выполнять поворот с угловой скоростью, не уступающей скорости поворота оружия существующих установок. Таким образом обеспечивалась возможность наведения пушки на цель по азимуту корпусом вертолета. Для пушечной установки был выбран гидравлический следящий привод, который, в отличие от электрического, использованного на Ми-28, имел большее быстродействие и меньший удельный вес, а кроме того отчасти демпфировал колебания оружия при стрельбе и, в связи с малым энергопотреблением, не «сажал» электрическую сеть вертолета при работе.

Патронные ящики установили в фюзеляже вертолета, что позволило, по сравнению с Ми-28, вдвое увеличить боекомплект и отказаться от гибких рукавов питания — постоянной причины задержек в стрельбе. Расход снарядов не приводил к изменению центровки вертолета. Для исследования влияния стрельбы из пушки, дульный срез которой находился рядом с кабиной летчика, на конструкцию вертолета в КБ приборостроения были срочно проведены наземные испытания. На уже существующий стенд для отработки пушки 2А42 на БМП была установлена натурная кабина В-80. Помимо аппаратуры, замеряющей давление, вибрацию и другие параметры, специалисты КБ приборостроения использовали и «домашние» методы оценки: например, проверяли, упадет ли при стрельбе оставленный на кромке приборной доски гаечный ключ. Испытания подтвердили возможность размещения пушки рядом с летчиком — стекло кабины разрушилось только после того, как дульный тормоз пушки был буквально прижат к нему.

ТТХ:

Калибр, мм: 30
Число нарезов: 16
Шаг нарезов, мм: 715,5
Живучесть ствола, выстр.: 6000
Длина пушки, мм: 3027
Масса пушки, кг: 115
Темп стрельбы, выстрелов/мин
— малый: 300
— большой: 550
Начальная скорость снаряда, м/с: 960
Усилие отдачи, кН (кгс): 40…50 (4000…5000)
Питание пушки: двухленточное
Перезарядка: пиротехническая и ручная
Кол-во пиропатронов перезарядки, шт.: 3

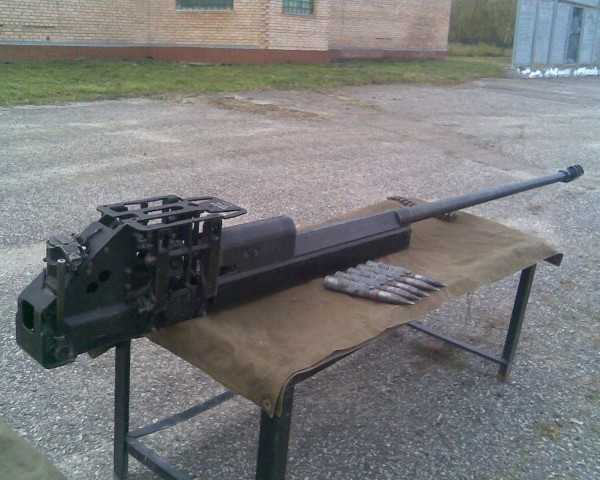

Автоматическая пушка 2А42.

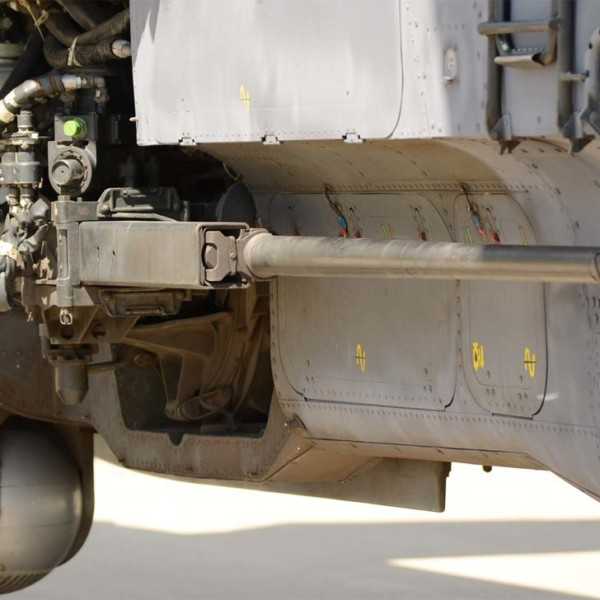

Пушка 2А42 на вертолете Ка-50.

Пушка 2А42 на вертолете Ка-52.

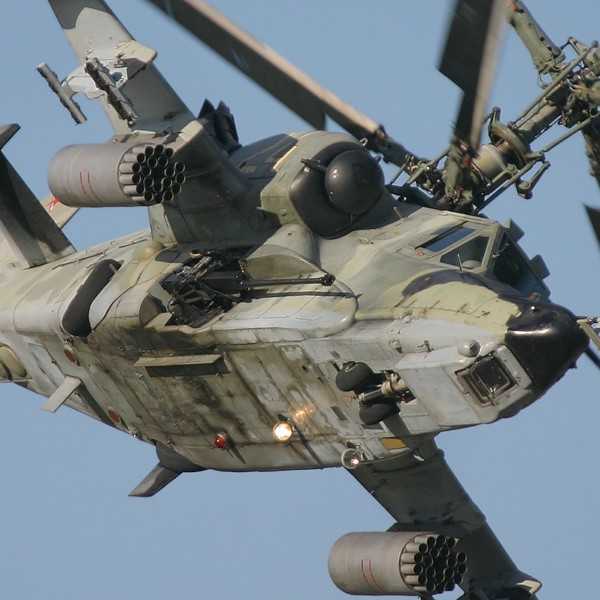

Ударный вертолет Ка-50.

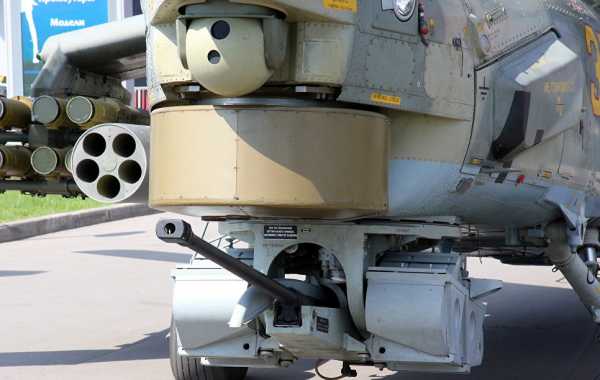

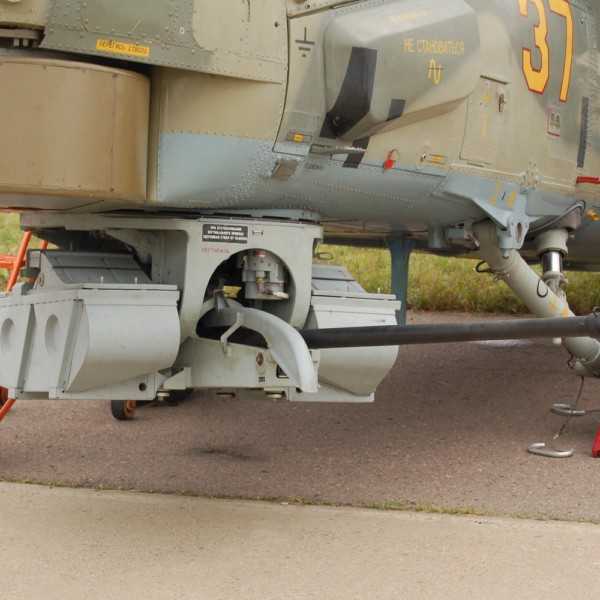

Пушка 2А42 в подфюзеляжной установке вертолёта Ми-28Н.

Макеты бронебойных выстрелов к пушке 2А42.

Список источников:
А.Б.Широкорад. История авиационного вооружения.
Сайт «Уголок неба». 2004 г. страница: «2А42».

xn--80aafy5bs.xn--p1ai

техническое описание, возможности и принцип действия

В послевоенное время советскими конструкторами было создано немало образцов различных орудий. Одним из них стало творение Шипунова А. Г. и Грязева В. П. – автоматическая пушка 2А42. Как утверждают военные специалисты, это орудие способно поразить как живую силу противника, так и легкобронированную технику, и воздушные низколетящие цели. Информацию об истории создания, характеристиках и техническое описание автоматической пушки 2А42 вы найдете в данной статье.

Начало конструкторских работ

В середине 1970 годов в Советском Союзе начали разрабатывать 30-миллиметровый боеприпас, который в дальнейшем планировали использовать как межвидовый. Иными словами, таким патроном могли снарядить 30-миллиметровые стрелковые системы, используемые сухопутными войсками, военно-морским флотом и военно-воздушными силами. Изначально патрон значился под индексом АО-18. Показатель давления выстрела составил 3600 атм. Однако, как утверждают специалисты, данный унифицированный боеприпас заявленным требованиям военного командования к орудиям соответствовал не в полной мере. По этой причине возникла необходимость в новой автоматической пушке, которой и стала 30 мм 2А42.

О создании нового орудия

Проектирование 30 мм автоматической пушки 2А42 велось сотрудниками Тульского конструкторского бюро. Руководили В. П. Грязев и А. Г. Шипунов. В 1978 году уже был готов первый опытный образец артиллерийского орудия. Позже руководство СССР постановило, чтобы серийный выпуск пушек осуществлялся именно на данном предприятии.

Автоматика орудия использует энергию пороховых газов, которые выводятся из ствола. Для этой цели его оснастили специальным боковым отверстием. Стремясь снизить достаточно мощную отдачу, конструкторы амортизировали ствол. Кроме того, предусмотрен его откат во время выстрела на 3,5 см. С целью сделать проще подводку лент с боеприпасами к пушке, ее на установку монтировали неподвижно. Ввиду того, что изначально новое автоматическое орудие предназначалось для боевых машин пехоты и десанта, идея применять пушку в вертолетах была воспринята скептически. Некоторые эксперты считали, что использовать 2А42 на вертолете не целесообразно.

Эту точку зрения разделяли и в институтах промышленности. Именно поэтому, работая над орудием для вертолета Ка-50, сотрудниками ОКБ им. Камова особенно много было уделено внимания всей конструкции. Поскольку на вертолете к одноствольному орудию патронные ленты подавались с двух сторон, у бойцов появилась возможность снарядить пушку необходимым типом боеприпаса (бронебойным или зажигательным осколочно-фугасным) в зависимости от цели, которую следовало уничтожить. Такая конструктивная особенность позволяла экономить перевозимый боевой комплект.

Устройство

30 мм пушка состоит из следующих основных узлов:

Ствола.
Казенника.
Затыльника.
Оси затыльника.
Электроспуска.
Контактора.
Ствольной коробки.
Пружины.
Затворной рамы.

К съемникам орудия посредством четырех винтов камовцы прикрепили пластину со следующими деталями на ней:

Специальной направляющей для каретки в виде подающих пальцев.
Планкой, задача которой направлять патрон во время подачи с ленты и удерживать ось пальцев, предотвращая их выпадание.
Специальным упором, который направляет патрон и выключает рычажную подающую защелку.

Задача ствольной коробки – направлять движение всей затворной группы. Также на коробке размещены и соединены все узлы и запчасти орудия. Ствольная коробка представлена собственно коробкой, противооткосами, кассетами: двумя передними и двумя задними, двумя боковыми патронными фиксаторами, направляющими звеньями в количестве 2 шт., защелкой, отражателем и тягой.

Ствольная коробка является стальной штампованной конструкцией. Затворный фиксатор выключается при помощи направляющей ручки для перезарядки. В качестве упоров для пружины используются планки (2 шт.). Стремясь увеличить жесткость коробки, конструкцию оснастили двумя вкладышами и пластиной. Крепеж кассет осуществляется при помощи кронштейна.

Передними и задними съемниками направляется патронная лента. С целью предотвратить смещение боеприпаса с линии, по которой осуществляется их досылание в орудие, задние съемники оборудовали специальными стержнями с флажками. После выстрела с помощью выключателя отжимают защелку и поворачивают флажок. В результате патрон извлекается с линии подачи.

Как работает?

Пушка приспособлена производить как одиночный, так и автоматический огонь малыми по 300 и большими по 550 выстрелов в минуту очередями. Перезарядка осуществляется вручную. Также для этой цели могут применяться пиропатроны в количестве трех штук. Для 2А42 предусмотрена механическая и дистанционная наводка. Во втором случае управление осуществляется электроспуском. В качестве источника питания используется постоянный ток, показатель напряжения которого составляет 27 В.

Условия эксплуатации

Как утверждают военные специалисты, на эффективную работу данного автоматического орудия совершенно не оказывает воздействия температура. 2А42 одинаково хорошо функционирует при температуре -50 и +50 градусов. Данное стрелковое орудие можно использовать в дождливую погоду, в запыленной и обледенелой местности.

О транспортировке

Автоматической пушкой 2А42 комплектуются боевые бронированные машины пехоты БМП-2, десанта БМД-2 и БМД-3, бронетранспортеры БТР-90 и БМПТ. Также 2А42 оснащаются боевые вертолеты Ка-50. Кроме того, сотрудниками южноафриканского отделения корпорации BEA Systems была разработана и успешно испытана управляемая турель TRT-R30. С помощью данного боевого модуля также можно установить автоматическую пушку 2А42 на бронированную машину.

О боекомплекте

С самого начала и по сегодняшний день пушка комплектуется патронами трех типов:

Бронебойно трассирующими. В технической документации они обозначаются аббревиатурой БТ.
Осколочно-фугасными с зажигательной смесью (ОФЗ).
Осколочно-трассирующими (ОТ).

В 1980 годах оказалось, что цельнокорпусные бронебойные снаряды неэффективны, если их применять с базовыми боевыми машинами пехоты натовского образца «Мардер-1» с массой 29,2 т., и 22,6-тонными «Бредли».

ТТХ

Автоматическая пушка 2А42 по типу относится к малокалиберным одноствольным орудиям.
На вооружение советской армии поступила в 1980 году.
Стрельба ведется патроном 30х165 мм.
Калибр 2А42 – 30 мм.
Во время стрельбы образуется энергия 150-180 кДж.
Общая длина пушки составляет 302,7 см, ствола 240 см.
Ствол оснащен 16-ю нарезами. Длина шага составляет 715,5 мм.
Весит ствол не более 38,5 кг.
Масса всей пушки составляет 115 кг.
В течение одной минуты можно произвести от 550 до 800 выстрелов.
Выпущенный снаряд движется со скоростью 970 м/с.
Показатель образующейся во время стрельбы отдачи составляет 40-50 кН.

О сильных сторонах

Автоматическая пушка 2А42 обладает следующими достоинствами:

За счет переменного темпа стрельбы и селективного боепитания, осуществляемого из двух ящиков с различными патронами, эффективность поражения удалось повысить на 30%. Также расход патронов осуществляется более экономно.
Ствол пушки обладает достаточной боевой живучестью, чтобы сразу выпустить весь боекомплект. При этом для 2А42 не требуется промежуточное охлаждение, что немаловажно в условиях реального боя.
Пушка эффективна в условиях с повышенной запыленностью, что немаловажно при использовании ее на боевых вертолетах, поскольку в ходе их эксплуатации часто приходится действовать на малых высотах с характерными для них пылевыми образованиями и совершать автономные базирования на грунтовых площадках с ограниченным техобслуживанием.
Выпущенный снаряд за счет высокой начальной скорости обладает исключительной точностью боя и высокой бронепробиваемостью. С расстояния 1500 м. им можно пробить 15-миллиметровый бронированный стальной лист, расположенный под углом 60 градусов. Живая сила поражается на дистанции не более 4 тыс. м., легкобронированная техника – полтора километра, воздушные объекты – до 2 тыс. м.

Однако, в отличие от аналогичных авиационных орудий, пушка имеет большую массу. Как утверждают военные эксперты, в этом и заключается ее единственный минус.

В заключение

Высокая эффективность 30-миллиметрового орудия 2А42, выпускаемого сотрудниками конструкторского бюро «Артиллерийское вооружение», было высоко оценено военными.

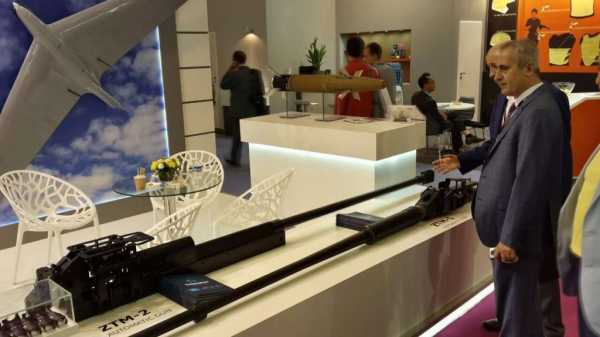

Аналогичная пушка, а именно ее нелицензионная копия, которая в технической документации значится как ЗТМ-2, изготавливается украинскими оружейниками в научно-техническом комплексе «Завод точной механики» в городе Каменец-Подольском. Кроме того, в странах, входящих в НАТО, ведутся конструкторские работы по созданию боевого снаряда для данного орудия.

fb.ru

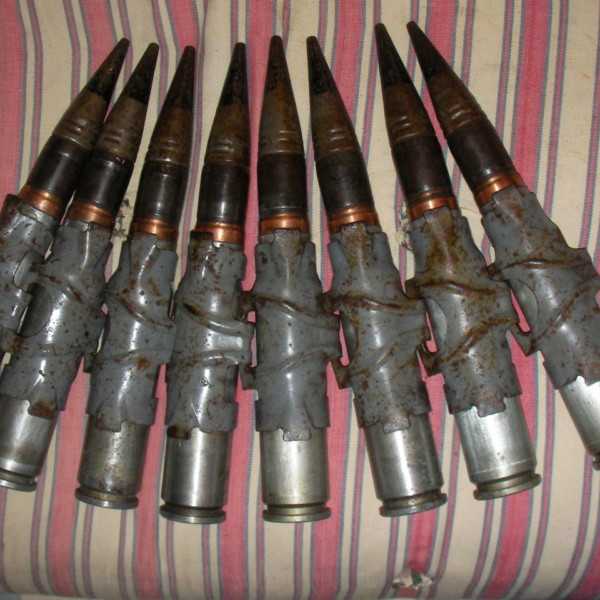

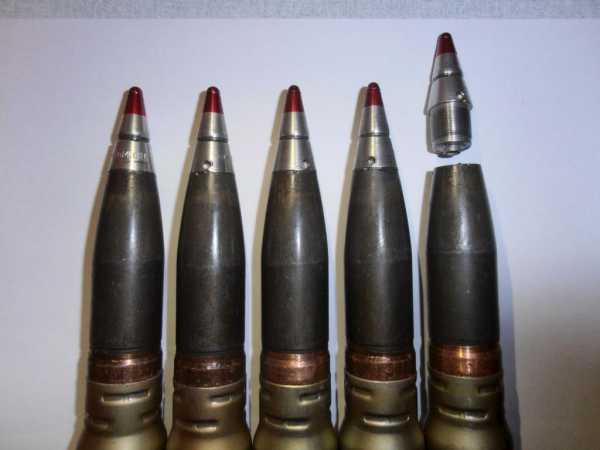

30*165 боеприпасы для пушки 2А42

30×165 снаряды Российской Федерации разрабатывались в течение 70-х годов в трех версиях: для сухопутной армии, морских и военно-воздушных сил. Для каждого создана своя система питания, что требует специфических требований к оружию. Боеприпас для сухопутной армии имеет дополнительное отличие. Он обладает взрывателем ударного, а не электрического типа. 30-мм пушка 2А42 с двойной подачей снарядов впервые была показана публике в 1982 году. На самом деле, предназначавшаяся против легкобронированной техники на дистанциях до 1500 км, пушка 2А42 также используется против низколетящих воздушных аппаратов,таких как вертолеты. 30-мм 2А42 имеет двойную подачу боеприпасов и два режима стрельбы, которые включают медленный на 200-300 выстрелов/мин и быстрый на 550 выстрелов/мин. В противоположность этому, 30-мм автопушка 2А72 является более легкой и обладает фиксированным темпом стрельбы 330 выстрелов/мин; двойная подача сохранилась. 2А38 и 2А38М двухствольная зенитные пушки имеют темп стрельбы от 1950 до 2500 выстрелов/мин. 30-мм боеприпасы для всех пушек , как известно, производятся Болгарией, Чехией, Индией, Россией, Сербией, Словакией и Украиной, хотя возможно производство на Украине завершено. Боеприпасы RWMSchweiz AG (разработчик Oerlikon Contraves Pyrotec) из Швейцарии проектировалась под калибр семейства 30-мм боеприпасов для 2А42, но были отменены.

Описание

30×165 боеприпасы для 2А42 пушки фиксированы. Снаряд надежно закреплен в конусообразную гильзу посредством обжатия двух продольных пазов снаряда. Все гильзы локированы или покрыты антикоррозийным слоем цинка сделаны из стали и весят 328 г. Они содержат 120-128 г 6/7П-5БПфл пироксилинового пороха, инициируемого взрывателем КВ-3. Ведущие пояски могут быть медными, позолоченными, либо выполненными из каленного железа. Снаряды помещаются в пушку вместе со стальными 9-H-623 звеньями.

Следующее описание касается российских снарядов, разработанных ГУП «ФНПЦ«Прибор» (быв. ГСКБ-398, НИИП, НПО «Прибор», ФГУФ «ГНПП «Прибор»)

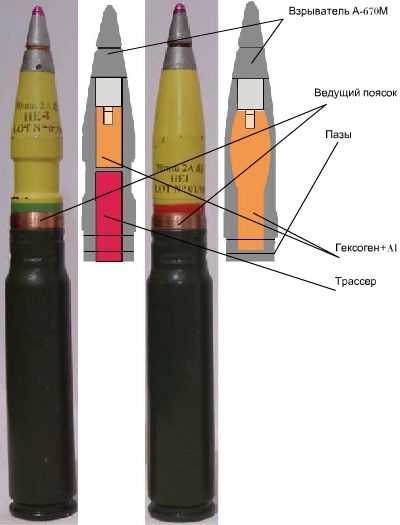

Осколочно-фугасный зажигательный снаряд (3УОФ8) несет 48,5 г A-IX-2 (гексоге́н/алюминий) взрывчатую смесь и взрыватель с 0,15 мсек задержкой и механизмом самоликвидации,функционирующим между 7,5-14,5 секундами (3900-5300 метров), хотя некоторыепроизводители задают время 13-19 секунд. Не имеется трассера. Тело снарядавыполнено из стали серого цвета, серебристого взрывателя с розовым кончиком.

Осколочно-фугасный зажигательный снаряд с трассером отличаются более тонкой формой и массой взрывчатой смеси A-IX-2 — 11,5 г.

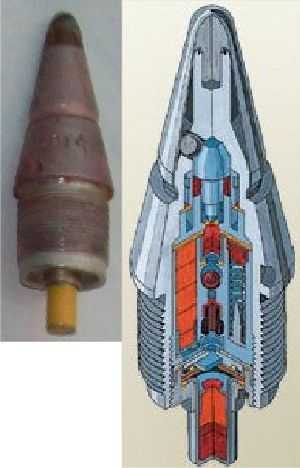

Используется один и тот же A-670M взрыватель. Строение взрывателя похоже конструкции взрывателя В-19У для 23-мм патронов с ОФЗ снарядом (ЗУ-23, ЗСУ-23-4). Главным отличием является наличие дополнительного предохранителя в составе основной огневой цепи в виде шарика, перекрывающего канал между капсюлем-воспламенителеми усилителем. При резком торможении от удара о цель шарик смещается вперед и открывает канал. Маркировка взрывателя (наносится набивкой): партия-год-марка-завод (например: 135-90..А-670М.ЫЦ). Головная часть взрывателя (носик жестяного колпачка) покрывается лаком розового цвета. Место стыка жестяного колпачка и корпуса взрывателя покрывается краской защитного цвета.

Технические характеристики боеприпасов:

Осколочно-фугасный зажигательныйснаряд

Калибр……………………………………………………………………………30 мм
Масса:
-патрона……………………………………………………………………….0,839 кг
-снаряда……………………………………………………………………….0,389 кг
-ВВ……………………………………………………………………………..0,0485 кг
-пороха…………………………………………………………………………0,121 кг
-гильзы………………………………………………………………………….0,318 кг
Длина патрона………………………………………………………………..292 мм
Взрыватель……………………………………………………………………..А-670М
Тип ВВ……………………………………………………………………………..А-IX-2
Марка пороха…………………………………………………..6/7П-5БПфл, пироксилиновый

Капсюльная втулка………………………………………….КВ-30 (на резьбе, до 1975 г.)
………………………………………….. …………КВ-3-1 (без резьбы, с 1975 г.)
Начальная скорость снаряда…………………………………………960 м/с
Среднее максимальное давление в канале ствола……3600 кгс/квадр. см
Время самоликвидации — 7,5-14,5 с

Осколочно-фугасный зажигательный снаряд с трассером
Калибр……………………………………………………………………………30мм
Масса:
-патрона……………………………………………………………………….0,835 кг
-снаряда……………………………………………………………………….0,385 кг
-ВВ……………………………………………………………………………..0,0115 кг
-пороха…………………………………………………………………………0,121 кг
-гильзы………………………………………………………………………….0,318 кг
Длина патрона………………………………………………………………..291 мм
Взрыватель……………………………………………………………………..А-670М
Тип ВВ……………………………………………………………………………..А-IX-2
Марка пороха…………………………………………………..6/7П-5БПфл, пироксилиновый
Начальная скорость снаряда…………………………………………960 м/с
Время самоликвидации — 7,5-14,5 с
Трассер — 10 с

Бронебойный
Калибр……………………………………………………………………………30мм
Масса:
-патрона……………………………………………………………………….0,844 кг
-снаряда……………………………………………………………………….0,400 кг
-пороха…………………………………………………………………………0,126 кг
-гильзы………………………………………………………………………….0,318 кг
Длина патрона………………………………………………………………..292 мм
Марка пороха…………………………………………………..6/7П-5БПфл, пироксилиновый
Начальная скорость снаряда…………………………………………970 м/с

Бронебойно-трассирующий
Калибр……………………………………………………………………………30мм
Масса:
-патрона……………………………………………………………………….0,844 кг
-снаряда……………………………………………………………………….0,400 кг
-пороха…………………………………………………………………………0,126 кг
-гильзы………………………………………………………………………….0,318 кг
Длина патрона………………………………………………………………..292 мм
Марка пороха…………………………………………………..6/7П-5БПфл, пироксилиновый
Начальная скорость снаряда…………………………………………970 м/с
Трассер — 3,5 с

——-
http://www.janes.com/articles/Janes-Ammunition-Handbook/30-x-165-ammunition-for-2A42-2A38-and-2A72-cannon-Russian-Federation.html

http://www.reibert.info/forum/showthread.php?p=1142218

warinform.ru

2А42, 30-мм автоматическая пушка

Компания участник: ТУЛАМАШЗАВОД ПО, АО

30-мм автоматическая пушка 2А42 предназначена для борьбы с легкобронированными целями на дальностях до 1500 м, установками ПТУРС, небронированными средствами и живой силой противника на дальностях до 4000 м, а также воздушными целями, летящими на малых высотах до 2000 м с дозвуковыми скоростями и наклонной дальностью до 2500 м.

Стрельбу из пушки можно вести одиночным огнем и автоматическим (большим и малым темпом).

30-мм автоматическая пушка 2А42 закрепляется на установке неподвижно, что упрощает подвод патронных лент к пушке.

Пушка надежно работает в различных условиях эксплуатации : в диапазоне температур от -50 до +50°С ; в условиях дождя, пыли, обледенения, при условии выполнения требований, изложенных в инструкции по эксплуатации.

Пушка монтируется на боевые машины БМП-2, БМД-2, БМД-3, БТР-90, на вертолеты Ка-50, Ка-52, МИ-28Н, может устанавливаться на другие объекты.

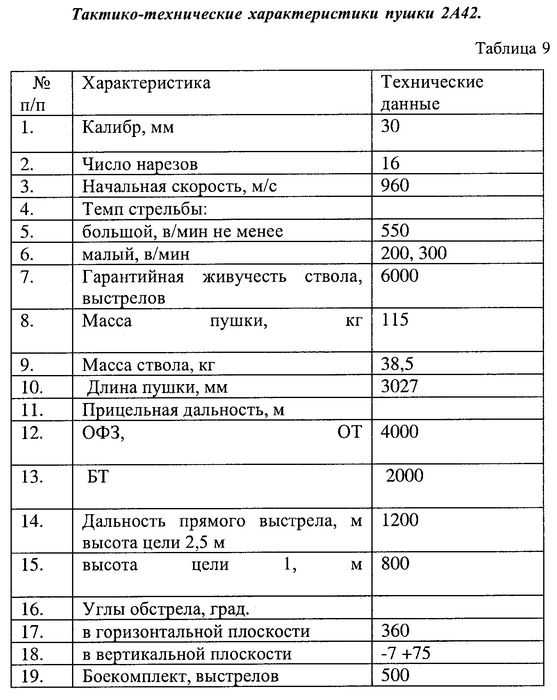

Тактико-технические характеристики

Калибр, мм	30
Число нарезов	16
Шаг нарезов, мм	715.5
Начальная скорость снаряда, м/с	960
Усилие отдачи, кН (кгс)	40…50 (4000…5000)
Длина пушки,мм	3027
Напряжение питания эл.спуска и контактора от источника постоянного тока, В	27
Питание пушки	двухленточное
Перезарядка	пиротехническая и ручная

www.arms-expo.ru

30мм пушка 2А42

30мм.пушка «2А42»


30мм. автоматическая скорострельная пушка 2А42.

Мощная пушечная установка калибра 30 мм заимствована в сухопутных войсках и полностью унифицирована по используемым боеприпасам с боевой машиной пехоты БМП-2. Пушка 2А42 имеет переменный темп стрельбы и селективное боепитание из двух патронных ящиков, снаряжаемы бронебойными и осколочно-фугасными снарядами. Это позволило на 30% повысить эффективность поражения наземных легкобронированных и воздушных целей. Боевая живучесть ствола позволяет произвести отстрел всего боекомплекта (500 снарядов) без задержек и промежуточного охлаждения. Как на БМП-2, так и на армейском боевом вертолете, пушечная установка надежно работает в условиях повышенной запыленности.

Вообще говоря, пушка 2А42 одна из самых (ежели не самая…) мощных вертолетных пушек в мире!Она способна стабильно выводить из строя легко и среднебронированные цели и открыто расположенную живую силу противника на удалении до 3-4 км!!!К примеру пушка хваленого (зарубежными авторами разумеется…) американского вертолета Апач, того же калибра еле-еле бьет на 1,5 км…Просто без комментариев…Хотя не откажу себе в удовольствии…Пока Апач будет идти на встречных курсах с любым нашим боевым вертолетом с установленной на нем пушкой 2А42, наш вертолет успеет раза четыре расстрелять его прежде чем Апач войдет в зону допустимой стрельбы при которой у него были бы хоть какие-то шансы поразить цель, но…А если еще учесть почти в два раза большую скорость снаряда 2А42 (980 против 550) и 30мм. калибр то…участь Апача становится крайне печальной…А туда ему и дорога…


30мм пушка 2А42…3-ая фотка сосканена из «КР» Максом Брянским…

Выдержка из статьи об установке 2А42 на вертолет Ка-50 ( http://warweb.chat.ru/k50.htm )

Особое внимание при проектировании вертолета было уделено выбору и конструктивному решению пушечной установки. Конструкторы ОКБ остановились на 30-мм одноствольной пушке 2А42, созданной тульским КБ, которая была разработана для бронетанковой техники и использовалась на боевых машинах пехоты и десанта. Решение установить на вертолет «танковую» пушку вместо обычной авиационной поначалу не было воспринято заказчиком и институтами промышленности. Однако камовцы сочли применение пушки 2А42 на вертолете оправданным. Она имела двухстороннюю подачу патронной ленты, позволяющую выбирать необходимый тип снаряда (бронебойный или осколочно-фугасно-зажигательный) в зависимости от вида цели и, следовательно, более экономно расходовать боекомплект. Пушка БМП, надежно работающая в условиях сильной запыленности, пришлась как нельзя кстати на вертолете, поскольку спецификой его боевого применения является ведение огня с предельно малых высот в условиях пылевых образований и автономное базирование на грунтовых площадках при ограниченных возможностях технического обслуживания. Высокая начальная скорость снаряда (960-980 м/с) обеспечивала исключительную точность стрельбы и высокую бронепробиваемость (бронебойный снаряд на дистанции 1500 м под углом 60о к нормали пробивает 15-мм стальную броню). Высокая живучесть ствола позволяла производить отстрел всего боекомплекта без промежуточного охлаждения, что в боевой обстановке могло иметь решающее значение. При всех этих положительных качествах танковая пушка имела существенный недостаток — она весила значительно больше, чем аналогичные авиационные.Перед конструкторами встала задача: разместить пушку на вертолете так, чтобы сохранить ее достоинство — высокую точность стрельбы — и компенсировать недостаток. Расчеты показали: в случае размещения пушки в носовой турели отдача при стрельбе будет оказывать существенное воздействие на вертолет, что, во-первых, потребует серьезного усиления конструкции фюзеляжа и, во-вторых, снизит точность стрельбы. Установить пушку под фюзеляжем не представлялось возможным, так как при этом недопустимо увеличилась бы общая высота машины.

Боеприпасы к 2А42.

Решено было поставить ее в районе центра масс со стороны правого борта между подредукторными шпангоутами — в самом прочном и жестком месте фюзеляжа. Такая компоновка уменьшала влияние сил отдачи на вертолет и обеспечивала максимально высокую точность стрельбы, в четыре раза превышающую точность стрельбы вертолетов Ми-28 с такой же пушкой 2А42 и в три раза — АН-64А с пушкой М230 «Чейн-Ган». Ограничение угла отклонения пушки по азимуту при этом компенсировалось способностью вертолета соосной схемы во всем диапазоне скоростей полета выполнять поворот с угловой скоростью, не уступающей скорости поворота оружия существующих установок. Таким образом обеспечивалась возможность наведения пушки на цель по азимуту корпусом вертолета. Для пушечной установки был выбран гидравлический следящий привод, который, в отличие от электрического, использованного на Ми-28, имел большее быстродействие и меньший удельный вес, а кроме того отчасти демпфировал колебания оружия при стрельбе и, в связи с малым энергопотреблением, не «сажал» электрическую сеть вертолета при работе. Патронные ящики установили в фюзеляже вертолета, что позволило, по сравнению с Ми-28, вдвое увеличить боекомплект и отказаться от гибких рукавов питания — постоянной причины задержек в стрельбе. Расход снарядов не приводил к изменению центровки вертолета. Для исследования влияния стрельбы из пушки, дульный срез которой находился рядом с кабиной летчика, на конструкцию вертолета в КБ приборостроения были срочно проведены наземные испытания. На уже существующий стенд для отработки пушки 2А42 на БМП была установлена натурная кабина В-80. Помимо аппаратуры, замеряющей давление, вибрацию и другие параметры, специалисты КБ приборостроения использовали и «домашние» методы оценки: например, проверяли, упадет ли при стрельбе оставленный на кромке приборной доски гаечный ключ. Испытания подтвердили возможность размещения пушки рядом с летчиком — стекло кабины разрушилось только после того, как дульный тормоз пушки был буквально прижат к нему.

30мм. автоматическая скорострельная пушка 2А42.
Марка подвижной пушки	2А42
Носители	Ка-50, Ка-52, Ми-28, Ми-28Н, Ка-29…
Калибр, мм	30
Боекомплект, патронов(Ка-50)	500
Темп стрельбы, выстр./мин.	одиночный 200-300/800
Вес установки, кг (Ка-50)	115
Боепитание(Ка-50)	Бр и ОФ (селективное)
Масса снаряда, кг	0,39
Начальная скорость снаряда, м/с	980
Прицельная дальность стрельбы, м	4000

Источник материала и фотографий http://helicopter.boom.ru/2a42.htm Посетить

virtalet-raf.narod.ru

Автоматическая пушка 2а42. — О самолётах и авиастроении

Разработчик: Тульское КБ приборостроения
Страна: СССР
Принятие на вооружение: 1980 г.

30-мм автоматическая пушка 2А42 создана в Тульском КБ приборостроения под управлением В.П.Грязева. Неспециализированное управление осуществлял А.Г.Шипунов. Первые опытные образцы пушки были изготовлены на Тульском машиностроительном заводе во второй половине 70-ых годов двадцатого века.

На этом же предприятии было развернуто серийное производство.

Автоматика пушки основана на применении энергии пороховых газов, отводимых через боковое отверстие в стволе. Для уменьшения упрочнения отдачи пушки ствол амортизирован и при выстреле откатывается на 30-35 мм. Пушка 2А42 закрепляется на установке без движений, что упрощает подвод патронных лент к пушке.

Стрельба из пушки 2А42 ведется как одиночным, так и автоматическим огнем, малым — 300 выстрелов в 60 секунд и громадным — 550 выстрелов в 60 секунд, темпом. Перезаряжание при задержке стрельбы предусмотрено как ручное, так и посредством пиропатронов. Управление огнем может осуществляться механически и дистанционно, посредством электроспуска, от источника постоянного тока напряжением в 27В.

Пушка 2А42 надежно трудится в условиях дождя, пыли, обледенения, при температуре воздуха -50 до +50°С.

Пушка монтируется на военные машины БМП-2, БМД-2, БМД-3, БТР-90, на вертолеты Ка-50, Ка-52, Ми-28Н, может устанавливаться на другие объекты.

Пушка 2А42 имеет переменный селективное боепитание и темп стрельбы из двух патронных коробок, снаряжаемы бронебойными и осколочно-фугасными боеприпасами. Это разрешило на 30% повысить эффективность поражения наземных легкобронированных и воздушных целей. Боевая живучесть ствола пушки 2А42 разрешает произвести отстрел всего боекомплекта (500 снарядов) без промежуточного охлаждения и задержек.

Как на БМП-2, так и на военном боевом вертолете, пушечная установка надежно трудится в условиях повышенной запыленности.

Особенное внимание при проектировании вертолета В-80 (Ка-50) конструкторы ОКБ им. Камова уделили конструктивному решению и выбору пушечной установки. Остановились на 30-мм одноствольной пушке 2А42, созданной тульским КБ, которая была создана для бронетанковой техники и употреблялась на военных машинах десанта и пехоты.

Ответ установить на вертолет «танковую» пушку вместо простой авиационной сначала не было воспринято институтами и заказчиком индустрии. Но камовцы сочли использование пушки 2А42 на вертолете оправданным. Она имела двухстороннюю подачу патронной ленты, разрешающую выбирать нужный тип боеприпаса (бронебойный либо осколочно-фугасно-зажигательный) в зависимости от вида цели и, следовательно, более экономно расходовать боекомплект.

Пушка БМП, надежно трудящаяся в условиях сильной запыленности, пришлась как запрещено кстати на вертолете, потому, что спецификой его боевого применения есть ведение огня с предельно малых высот в условиях пылевых образований и независимое базирование на грунтовых площадках при ограниченных возможностях техобслуживания. Высокая начальная скорость боеприпаса (960-980 м/с) снабжала необыкновенную точность стрельбы и высокую бронепробиваемость (бронебойный боеприпас на дистанции 1500 м под углом 60° к нормали пробивает 15-мм металлическую броню). Высокая живучесть ствола разрешала создавать отстрел всего боекомплекта без промежуточного охлаждения, что в боевой обстановке имело возможность иметь важное значение.

При всех этих хороших качествах танковая пушка имела значительный недочёт — она весила намного больше, чем подобные авиационные. Перед конструкторами поднялась задача: разместить пушку на вертолете так, дабы сохранить ее преимущество — высокую точность стрельбы и компенсировать недостаток.

Расчеты продемонстрировали: при размещения пушки в носовой турели отдача при стрельбе будет оказывать значительное действие на вертолет, что, во-первых, потребует важного усиления конструкции фюзеляжа и, во-вторых, снизит точность стрельбы. Установить пушку под фюзеляжем не представлялось вероятным, поскольку наряду с этим недопустимо увеличилась бы неспециализированная высота автомобили. Решено было поставить ее недалеко от центра весов со стороны правого борта между подредукторными шпангоутами — в самом прочном и твёрдом месте фюзеляжа.

Такая компоновка уменьшала влияние сил отдачи на вертолет и снабжала максимально высокую точность стрельбы, в четыре раза превышающую точность стрельбы вертолетов Ми-28 с такой же пушкой 2А42 и втрое — АН-64А с пушкой М230. Ограничение угла отклонения пушки по азимуту наряду с этим компенсировалось свойством вертолета соосной схемы во всем диапазоне скоростей полета делать поворот с угловой скоростью, не уступающей скорости поворота оружия существующих установок.

Так обеспечивалась возможность наведения пушки на цель по азимуту корпусом вертолета. Для пушечной установки был выбран гидравлический следящий привод, что, в отличие от электрического, использованного на Ми-28, имел большее быстродействие и меньший удельный вес, а помимо этого частично демпфировал колебания оружия при стрельбе и, в связи с малым энергопотреблением, не «сажал» электрическую сеть вертолета при работе.

Патронные коробки установили в фюзеляже вертолета, что разрешило, если сравнивать с Ми-28, в два раза расширить боекомплект и отказаться от эластичных рукавов питания — постоянной обстоятельства задержек в стрельбе. Расход снарядов не приводил к трансформации центровки вертолета. Для изучения влияния стрельбы из пушки, дульный срез которой был рядом с кабиной летчика, на конструкцию вертолета в КБ приборостроения были безотлагательно совершены наземные опробования.

На уже существующий стенд для отработки пушки 2А42 на БМП была установлена натурная кабина В-80. Кроме аппаратуры, замеряющей давление, другие параметры и вибрацию, эксперты КБ приборостроения применяли и «домашние» способы оценки: к примеру, контролировали, упадет ли при стрельбе покинутый на кромке приборной доски гаечный ключ. Опробования подтвердили возможность размещения пушки рядом с летчиком — стекло кабины разрушилось лишь по окончании того, как дульный тормоз пушки был практически прижат к нему.

ТТХ:

Калибр, мм: 30
Число нарезов: 16
Ход нарезов, мм: 715,5
Живучесть ствола, выстр.: 6000
Протяженность пушки, мм: 3027
Масса пушки, кг: 115
Темп стрельбы, выстрелов/мин
— небольшой: 300
— большой: 550
Начальная скорость боеприпаса, м/с: 960
Упрочнение отдачи, кН (кгс): 40…50 (4000…5000)
Питание пушки: двухленточное
Перезарядка: пиротехническая и ручная
Кол-во пиропатронов перезарядки, шт.: 3

Автоматическая пушка 2А42.

Пушка 2А42 на вертолете Ка-50.

Пушка 2А42 на вертолете Ка-52.

Ударный вертолет Ка-50.

Пушка 2А42 в подфюзеляжной установке вертолёта Ми-28Н.

Макеты бронебойных выстрелов к пушке 2А42.

Перечень источников:
А.Б.Широкорад. История авиационного оружия.
Сайт «Уголок неба». 2004 г. страница: «2А42».

БМП «Курганец» в клочья разнесла автобус автоматической пушкой

Увлекательные записи:

30-мм пушка 2А72 — Википедия

Материал из Википедии — свободной энциклопедии

30-мм пушка 2А72 — советская автоматическая пушка конструкции Шипунова А. Г. и Грязева В. П., предназначена для уничтожения живой силы, легкобронированной техники и воздушных низколетящих целей.

История создания

Пушка разработана ОАО «Конструкторское бюро приборостроения» (КБП) и производится на Тульском машиностроительном заводе (Туламашзавод).

30-мм автоматическая пушка 2А72 входит в состав вооружения универсального боевого модуля Бахча-У; монтируется на боевые машины БМП-3, БМД-4, БМД-4М, БТР-3, БТР-80А, БТР-82А, БТР-90М, БРМ-3К, Уран-9. Возможна установка на другую технику.

Боекомплект пушки полностью унифицирован с боекомплектом 30-мм пушки 2А42.

Видео по теме

ТТХ

Патрон: 30×165 мм
Энергия: 150—180 кДж^[1]
Число нарезов: 16
Шаг нарезов: 715,5 мм
Усилие отдачи: 60 (6000) кН (кгс)
Питание пушки: двухленточное
Перезарядка: ручная
Автоматика: откат ствола при длинном ходе

Сравнение с пушкой 2А42

Пушка 2А72 за счет применения схемы с подвижным стволом, по сравнению с газоотводной на 2А42 передает на крышу бронеобъекта более растянутый по времени импульс отдачи, а значит имеет меньшее максимальное значение мгновенной силы отдачи (7тонн против 20 тонн у 2А42 с неподвижным стволом), что позволяет использовать ее на легкой бронетехнике типа БТР-82, Тигр-М с бронекорпусами выполненными из листов толщиной всего около 7 мм, на которой применение вооружения мощнее 14,5мм пулемета КПВТ до появления 30мм пушки 2А72 ранее было невозможно. Это ставит, по огневым возможностям, их на один уровень более тяжелыми и дорогими БМП и значительно повышает боевую ценность легких бронемашин в обороне (когда бой ведется из окопа и уровень бронезащиты боевой машины не столь важен).

Платой за использование схемы с подвижным стволом стала несколько худшая кучность и значительно меньший темп стрельбы — всего 300-330 выстр/мин, что не позволяет эффективно применять эту пушку по воздушным целям.

Производство

«Научно-технический комплекс «Завод точной механики» (ЗТМ, г. Каменец-Подольский) с 2004 года производит нелицензионную копию под наименованием 30-мм автоматическая пушка ЗТМ-1^[2]^[3]. 26 марта 2012 года пушка официально принята на вооружение украинской армии^[4]. В феврале 2014 года выпуск пушки начат также на заводе «Лорта»^[5] (под наименованием ЛВГ-30)^[6]
КБ «Артиллерийское вооружение» выпускает аналог орудия под наименованием 30-мм автоматическая пушка КБА-2^[7]

См. также

Источники

↑ Архивированная копия. Проверено 23 ноября 2015. Архивировано 20 октября 2016 года.
↑ «на ЗТМ серийно выпускаются 30-мм автоматические пушки ЗТМ-1 (аналогична по устройству и ТТХ советской пушке 2А72)»
30-мм автоматические пушки ЗТМ-1 и ЗТМ-2 / Государственное предприятие «Укроборонсервис»
↑ Борис Такаев. Как бы не плагиат украинской «оборонки»
↑ На озброєння Збройних сил України прийнято автоматичну гармату калібру 30 мм вітчизняного виробництва / официальный сайт министерства обороны Украины от 29 марта 2012
↑ ГП «Лорта» освоило производство пушки ЗТМ-1 для БТР-4 // «Украина промышленная» от 23 февраля 2014
↑ Біла книга 2015: Збройні сили України. Київ, Міністерство оборони України», 2016. стор.96
↑ Автоматическая пушка калибра 30 мм КБА-2 Архивировано 28 апреля 2015 года.

Ссылки

Туламашзавод
