Рассказы об оружии. 85-мм зенитная пушка » Военное обозрение

Много непонятного в истории этой пушки, от момента разработки, начиная с калибра и заканчивая тем, что появилось в итоге. Но главное — итог, не правда ли?

Откуда взялся калибр 85 мм, вообще установить не удалось. Источники вообще молчат на эту тему, как будто просто кто-то взял и решил такое изобрести. Единственное, что более-менее могло служить отправной точкой, это британская 18-фунтовая (83,8 мм или 3,3″) пушка QF образца 1904 года, которая являлась увеличенной версией 13-фунтовой (76,2-мм) пушки и очень сильно походила на нее во всем, за исключением размеров.

Некоторое количество таких орудий попало в РККА еще во время Гражданской войны, а также стояло на вооружении прибалтийских государств.

До 1938 года калибра 85 мм в отечественной артиллерии вообще не было. Эпизодически он появлялся в эскизных проектах, но даже до конкурсов дело не доходило. Похоже, что явление этого калибра действительно оказалось случайным.

В 1937/1938 годах конструкторы завода №8 решили использовать хорошие запасы прочности, заложенные в проекте германской пушки «Рейнметалл», принятой у нас под наименованием «76-мм зенитная пушка обр.1931г.» и увеличить ее калибр.

По расчетам, предельным калибром, который можно было поместить в кожух 76-мм пушки, стал 85 мм. Понимание необходимости принятия на вооружение среднекалиберной зенитной артиллерии было обоснованным, поэтому 85-мм зенитки перед войной запустили в массовое производство.

Но это, повторюсь, только домыслы.

Очень сложно также сказать, чем не устроила РККА новая 76-мм зенитная пушка конструкции Логинова, представлявшая собой доработку пушки 3-К, о которой уже писалось у нас.

76-мм зенитная пушка образца 1938 года только была принята на вооружение, как тут же на смену ей пошла 85-мм зенитная пушка образца 1939 года.

За основу конструктором Г. Д. Дорохиным была взята разработка всё того же Логинова — 76-мм зенитное орудие образца 1938 года. Дорохин предложил наложить новый 85-мм ствол на платформу 76-мм зенитного орудия, использовав также его затвор и полуавтоматику.

Испытания показали необходимость дальнейших доработок, вызванных увеличением калибра снаряда, веса порохового заряда и веса самой установки. После увеличения опорной поверхности клина затвора и гнезда казенника, а также установки дульного тормоза, орудие было принято на вооружение Красной Армии под названием «85-мм зенитная пушка обр. 1939 г.» или 52-К.

Многие авторы пишут о том, что важной особенностью нового зенитного орудия была и его универсальность: 52-К годилась не только для огня по вражеским самолетам, но с успехом применялась и в качестве противотанковой, ведя огонь по бронетехнике противника прямой наводкой.

Учитывая, что все механизмы 52-К получила от 76-мм пушки, для предшественницы все было справедливо в той же степени. Однако, применение более мощного снаряда и порохового заряда, обеспечило большую по сравнению с 76-мм пушкой бронепробиваемость.

76-мм пушка стреляла осколочно-фугасным и бронебойным снарядами. Для 85-мм пушки были разработаны бронебойно-трассирующий остроголовый калиберный снаряд 53-УБР-365К и бронебойно-трассирующий подкалиберный снаряд 53-УБР-365П.

У 76-мм пушки бронебойный калиберный снаряд при начальной скорости 816 м/с на дальности 500 м пробивал броню толщиной 78 мм, а на дальности 1000 м — 68 мм. Дальность прямого выстрела составляла 975 м.

Снаряд для 85-мм пушки имел показатели получше.

При стрельбе под углом встречи 60° 9,2-кг снаряд пробивает на дальности 100 м броню толщиной около 100 мм, на дальности 500 м — 90 мм, на дальности 1000 м — 85 мм.
При угле встречи 96° на дальности 100 м обеспечивается пробивание брони толщиной около 120 мм, на дальности 500 м — 110 мм, на дальности 1000 м — 100 мм.

Еще большей бронебойной способностью обладал 85-мм подкалиберный бронебойно-трассирующий снаряд весом 4,99 кг.

Дальность стрельбы у 85-мм пушки тоже была несколько больше, чем у 76-мм пушки. По высоте: 10230 м, по дистанции: 15650 м, для 76-мм пушки соответственно по высоте: 9250 м, по дистанции: 14600 м.

Начальная скорость снаряда была приблизительно равной, в районе 800 м/с.

В принципе, получается, что появление 85-мм пушки было оправдано. Равно как вполне оправдывается и некоторая скоропалительность в разработках. Пушка вышла более мощной, сразу на более транспортабельной четырехколесной платформе, а главное — успешно могла действовать как противотанковое орудие на момент появления у немцев тяжелых танков в 1942/43 годах.

Создание новой, четырехколесной платформы ЗУ-8 позволило транспортировать зенитку на скорости до 50 км/ч, вместо 35 км/ч у предшественниц. Также уменьшилось время боевого развертывания (1 минута 20 секунд против 5 минут у 76-мм пушки 3-К).

Кроме этого 52-К послужила базой для создания танковых пушек Д-5 и ЗИС-С-53, устанавливаемых впоследствии на САУ СУ-85 и танках Т-34-85, КВ-85 и ИС-1.

В целом, для своего времени, в которое входят и конструкторские возможности, и возможности промышленности, пушка 52-К была весьма неплоха.

Скажу больше: лучше на период 1941-1944 не было. В 1942 году, когда у немцев появились «тигры», 52-К была единственным орудием, которое могло почти без проблем поражать эти танки.

Снаряд 76-мм пушки мог пробить «Тигра» в борт с 300 метров, да и то, с 30% вероятностью. Бронебойный снаряд 85-мм пушки вполне уверенно поражал «Тигр» с дистанции в 1 км в лобовую проекцию.

В 1944 была проведена модернизация, которая улучшила показатели 52-К, но в серию не пошла по причине того, что острая необходимость уже отпала.

Всего за период с 1939 по 1945 годы промышленность СССР выпустила 14 422 пушек 52-К.

После снятия с вооружения, пушка широко поставлялась за рубеж. И продавалась весьма неплохо.

И даже в наше время 52-К вполне успешно применяется в качестве противолавинной пушки.

В наше время неоднократно обсуждались сильные и слабые качества 85-мм советской и немецкой 88-мм зенитной пушки. Действительно, «ахт-комма-ахт» покрыла себя славой и заслужила репутацию отличного орудия. Но факт в том, что 52-К ей ни в чем особо не уступала. И точно так же роняла на землю немецкие самолеты и останавливала танки.

Повторяться не стоит, факт в том, что пушка вышла весьма достойной, судя по результатам.

Источники:
Музей военной истории, с. Падиково Московской области.
Шунков Виктор. Красная Армия.

topwar.ru

85-мм зенитная пушка обр. 1939 года, «52-К» (СССР)

Советская 85-мм зенитная пушка обр. 1939 года, «52-К»: одна из легенд Великой Отечественной войны

История создания 85-мм зенитной пушки «52-К»

85-мм зенитная пушка образца 1939 года («52-К») была разработана в конструкторском бюро завода имени М.И.Калинина в 1939 году, под руководством Михаила Николаевича Логинова. Выбор достаточно крупного калибра для зенитной артиллерии, а также предельно сжатые сроки отведенные на выполнение задания Главного Артиллерийского Управления (ГАУ) обуславливались стремительным ростом мощности авиационных моторов и как следствие — значительного повышения высотности полета бомбардировщиков наиболее вероятных противников.

Для ускорения работ, по проекту инженера и ведущего конструктора Г.Д.Дорохина, за основу конструкции взята более ранняя разработка всё того же Логинова — 76-мм зенитное орудие обр. 1938 года. Но именно Г.Д.Дорохин предложил наложить новый 85-мм ствол на платформу 76-мм зенитного орудия обр. 1938 года, использовав также его затвор и полуавтоматику. Результатом стала удивительная по мощности и надежности артиллерийская система, на многие годы вперед снявшая потребность войск ПВО в зенитной артиллерии среднего калибра.

В том же 1939 году новое 85-мм зенитное орудие с заводским обозначением 52-К прошло полигонные испытания, в ходе которых выявилась необходимость установки дульного тормоза, увеличения опорной поверхности клина затвора и гнезда казенника. Доработанное в соответствии с рекомендациями научно-испытательного полигона орудие, уже осенью было принято на вооружение Красной Армии под названием «85-мм зенитная пушка обр. 1939 г.».

Не маловажной особенностью нового зенитного орудия, была и его универсальность: 52-К годилась не только для огня по вражеским самолетам, но с успехом применялась и в качестве противотанковой, ведя огонь по бронетехнике противника прямой наводкой. Именно это замечательное качество, открыло ещё одну роль в боевой карьере 85-мм «зенитки»: пушка 52-К послужила базой для создания танковых пушек Д-5 и ЗИС-С-53, устанавливаемых впоследствии на САУ СУ-85 и танки Т-34-85, КВ-85 и ИС-1.

Всего за период с 1939 по 1945 г.г. промышленность СССР выпустила 14422 пушек 52-К. После снятия с вооружения на родине, пушка широко поставлялась за рубеж.

Отличить 85-мм зенитную пушку образца 1939 г. 52-К от более ранней 76-мм зенитки образца 1938 г. довольно просто: последняя не оснащалась дульным тормозом

Эксплуатация и боевое применение 85-мм зенитной пушки «52-К»

85-мм зенитная пушка обр. 1939 года «52-К» исключительно широко использовалась частями Красной Армии как в годы войны, так и, пройдя ряд последовательных модернизаций, вплоть до тех времен, когда зенитные пушки в войсках СССР сменили зенитные ракеты.

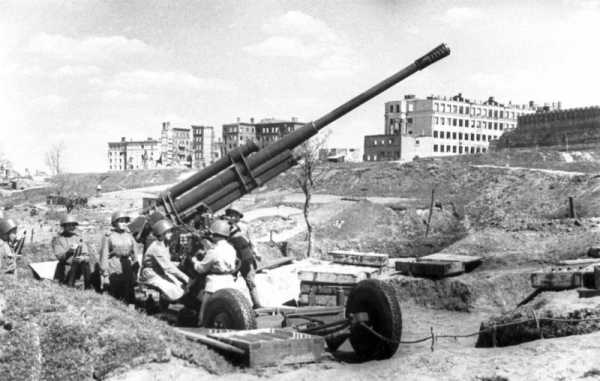

В ходе Великой Отечественной войны подразделения этих пушек обеспечивали как защиту с воздуха фронтовых частей, так и ПВО административных центров и промышленных предприятий. Организационно 52-К состояли на вооружении зенитных артиллерийских дивизий РВГК, состоявших из трех полков зенитной артиллерии малого калибра и одного полка орудий среднего калибра (шестнадцать 85-мм пушек и сорок восемь 37-мм пушек).

В целом за период войны из 21645 самолетов противника, сбитых наземными средствами ПВО, на долю зенитной артиллерии среднего калибра (в основном это были 85-мм пушки) приходится 4047 самолетов. Средний расход снарядов на один сбитый самолет составил 598 штук.

Значительная часть 85-мм зенитных пушек использовалась в качестве противотанковых. Например, по штату 1940 года в каждой из 10 формировавшихся перед войной противотанковых артиллерийских бригад должно было быть, среди прочих орудий, и по двадцать четыре 85-мм зенитные пушки, используемые в качестве противотанковых. На деле же, из-за медленного освоения в производстве 107-мм пушек, которыми также должны были вооружаться эти бригады, число 85-мм пушек в них составляло 48 единиц и больше. Вооруженный 85-мм зенитными пушками противотанковый дивизион был штатной боевой единицей каждого танкового и механизированного корпуса Красной Армии в течение почти всей войны.

Любопытный факт: по снятию с вооружения, прекратилась только «боевая карьера» 85-мм зенитной пушки обр.1939 г, а вот «мирная карьера» этого орудия продолжается и в наше время. Дело в том, что пушки применяемые в горной местности в качестве противолавинных орудий, выстрелами сбивающие тонны снега с горных вершин — это все те же 52-К.

Характеристики 85-мм зенитной пушки «52-К»

Страна: СССР
Тип: Зенитная пушка
Дата выпуска: 1939 г.
Расчет: 5 человек
Калибр: 85-мм
Длинна: Нет сведений
Ширина: Нет сведений
Вес: В боевом и походном положении: 4500 кг
Скорострельность: до 20 выстр./мин.
Дистанция стрельбы: По высоте: 10230 м, по дистанции: 15650 м. Угол возвышения: 82°, угол горизонтального обстрела — 360°
Начальная скорость снаряда: Осколочного: 800-880 м/с, бронебойного: 880 м/с
Боекомплект: Возимый. Вес осколочного: 9,2-9,54 кг, бронебойного: 9,2 кг

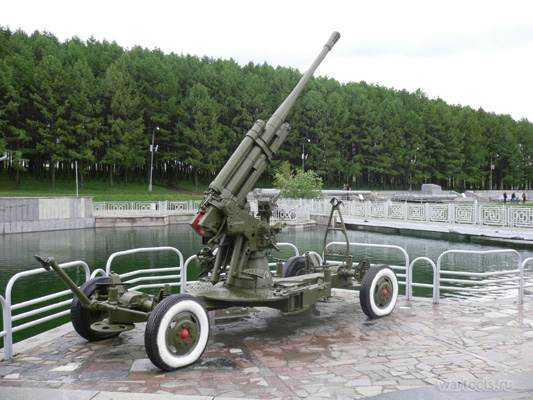

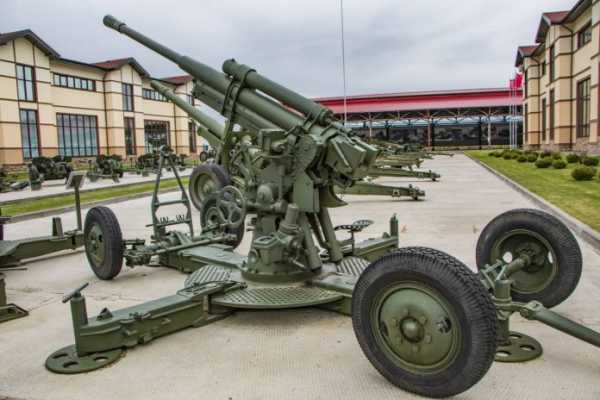

Конструкция 85-мм зенитной пушки «52-К»

85-мм зенитная пушка образца 1939 года («52-К») создана на основе выпущенной годом ранее 76-мм зенитной пушки образца 1938 г. Орудие снабжено механизмами, обеспечивающими автоматическое открывание затвора, экстрактирование стреляных гильз и закрывание затвора. Операции заряжания унитарным патроном и производство выстрелов выполняются номерами орудийного расчета. Наличие механизмов полуавтоматики обеспечивает скорострельность пушки до 20 выстрелов в минуту.

Заимствованный у 76-мм зенитной пушки лафет позволял вести круговой обстрел с вертикальными углами от -3° до +82°.

Для наводки орудия в вертикальной плоскости с левой стороны орудия имеется подъемный механизм секторного типа с одной скоростью наводки (2° за 1 оборот маховика). Для наводки орудия в горизонтальной плоскости с правой стороны орудия имеется поворотный механизм также с одной скоростью наводки (5° за 1 оборот маховика).

Для предохранения поворотного механизма от повреждений при резких остановках вращающейся части введен фрикционный тормоз, который работает трением металлического кольца о верхнюю плоскость червячного колеса поворотного механизма, укрепленного на тумбе.

Тормоз отката – гидравлический с переменной длиной отката, расположен в люльке (под стволом). Наибольшая длина отката при угле возвышения 0° составляет 1150 мм. С увеличением угла возвышения длина отката уменьшается; наименьшая длина отката при угле возвышения 82° равна 600 мм. Изменение длины отката производится специальным механизмом, который автоматически регулирует величину отверстий истечения жидкости.

Наличие механизма переменной длины отката обеспечивает устойчивость системы во время стрельбы при всех углах возвышения и исключает возможность ударов казенной частью ствола о платформу при больших углах возвышения. Тормоз отката имеет компенсатор жидкости, назначение которого – вбирать в себя из тормоза отката излишнюю жидкость, образующуюся в результате разогревания ее при длительной стрельбе, и возвращать обратно в тормоз отката при остывании. Кроме того, тормоз отката имеет специальное приспособление для регулировки механизма переменной длины отката.

Накатник – гидропневматический, расположен в обоймах люльки над стволом. Для регулировки скорости наката, необходимой для обеспечения безотказной работы полуавтоматики при всех углах возвышения, в накатнике имеется автоматический регулятор наката.

Цилиндры противооткатных устройств закреплены неподвижно, а штоки откатываются со стволом. Противооткатные устройства расположены сверху и снизу ствола для достижения большей устойчивости орудия при выстреле.

Для уравновешивания качающейся части при всех углах возвышения имеется пружинный уравновешивающий механизм толкающего типа.

Снаряды 85-мм зенитной пушки «52-К»

Конструктивные особенности пушки, наличие широкой номенклатуры разработанных и выпускавшихся промышленностью боеприпасов позволяли использовать пушку как для стрельбы по воздушным целям, так и для поражения живой силы противника, уничтожения его огневых точек и подвижных бронированных целей.

К 85-мм зенитной пушке обр. 1939 года были разработаны следующие патроны:

  • унитарный патрон 53-УО-365 с осколочной зенитной гранатой и дистанционным взрывателем Т-5;
  • унитарный патрон 53-УО-365 с осколочной зенитной гранатой и механическим дистанционным взрывателем;
  • унитарный патрон 53-УО-365К с осколочной зенитной гранатой с переходной головкой и взрывателем КТМ-1;
  • унитарный патрон 53-УО-365К с осколочной цельнокорпусной гранатой и взрывателем КТМ-1;
  • унитарный патрон 53-УБР-365 с бронебойно-трассирующим снарядом и взрывателем МД-7;
  • унитарный патрон 53-УБР-365К с бронебойно-трассирующим остроголовым снарядом и взрывателем МД-8;
  • унитарный патрон 53-УБР-365П с подкалиберным бронебойно-трассирующим снарядом.

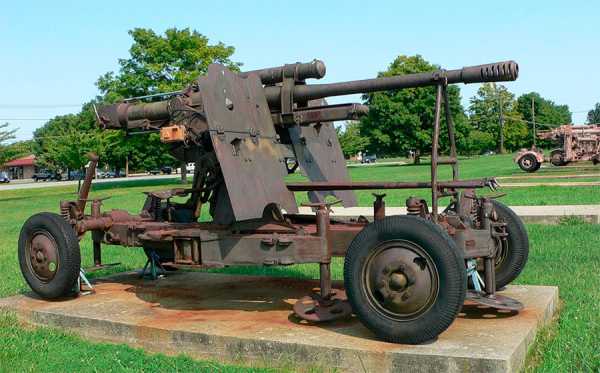

Варианты 85-мм зенитной пушки 52-К со щитом стали поступать на вооружение частей ПВО уже после начала войны. В таком оснащении зенитка легко превращалась в противотанковое орудие

Вес снаряженных осколочных зенитных гранат составляет 9,2-9,54 кг, вес помещенного в них разрывного заряда – 0,66-0,74 кг. Гранаты могут использоваться для стрельбы как по самолетам, так и по наземным целям. При стрельбе по самолетам разрыв гранаты происходит в точке траектории, соответствующей установке дистанционного взрывателя. Наличие в гранате шашки ТДУ способствует получению при разрыве гранаты яркой световой вспышки и густого облака коричневого дыма. Это обеспечивает хорошую видимость разрыва на всех боевых высотах и на расстояниях до 10 км как днем, так и ночью. Поражение целей осуществляется за счет образования до 500 осколков весом от 5 грамм.

Бронебойно-трассирующие снаряды весом 9,2 кг с разрывным зарядом весом 0,065-0,164 кг применялись для поражения танков,самоходно-артиллерийских установок и других бронированных целей. При попадании снаряда в броню он пробивает ее и затем разрывается за ней, нанося поражение газами разрывного заряда и осколками. При выстреле газы боевого заряда воспламеняют трассирующий состав трассера взрывателя, и снаряд на полете оставляет за собой ясно видимый огненный след, что значительно облегчает корректировку огня при стрельбе по быстро движущимся целям. При стрельбе под углом встречи 60° снаряд пробивает на дальности 100 м броню толщиной около 100 мм, на дальности 500 м – 90 мм, на дальности 1000 м – 85 мм. При угле встречи 96° на дальности 100 м обеспечивается пробивание брони толщиной около 120 мм, на дальности 500 м – 110 мм, на дальности 1000 м – 100 мм.

Еще большей бронебойной способностью обладает 85-мм подкалиберный бронебойно-трассирующий снаряд весом 4,99 кг.

Приборы управления огнем 85-мм зенитной пушки «52-К»

Для управления огнем с 1939 года до 1942 года на 85-мм зенитную пушку обр. 1939 года устанавливались прицельные приспособления, относящиеся к типу прицелов, независимых от орудия и имеющих независимую линию прицеливания и горизонтальный стол угломера. Для удобства работы расчета отдельные механизмы прицельных приспособлений с независимой линией прицеливания и горизонтальным столом угломера расположены с правой и левой сторон орудия.

С 1942 до 1944 годов на 85-мм зенитную пушку устанавливались прицельные приспособления с зависимой линией прицеливания и наклонным столом угломера.

В целях повышения точности стрельбы по воздушным целям, батареи 85-мм зенитных пушек комплектовались приборами управления артиллерийским зенитным огнем ПУАЗО-3, позволявшими решать задачу встречи и вырабатывать координаты упрежденной точки цели в пределах по дальности 700-12000 м, по высоте до 9600 м при величине базы до 2000 м. В ПУАЗО-3 использовалась электрическая синхронная передача вырабатываемых данных на орудия, что обеспечивало высокие темпы ведения огня и его точность, а также возможность стрельбы по маневрирующим целям.

Для стрельбы с ПУАЗО пушка была снабжена принимающими приборами. Принимающие приборы азимута и углов возвышения установлены неподвижно на вертлюге, а принимающие взрыватели – на установщике взрывателей. Передача движения на механические стрелки принимающих приборов азимута и углов возвышения осуществлялась приводами, работающими от поворотного и подъемного механизмов, а на стрелку принимающего взрывателя от маховичка установщика взрывателей. Данные с ПУАЗО поступали на принимающие приборы орудия; при этом на приборах вращались «электрические» стрелки.

Номера орудийного расчета, работая механизмами наводки и маховичком установщика взрывателей, совмещали «механические» стрелки с «электрическими» и этим осуществляли наводку орудия и установку взрывателя.

Кроме приборов ПУАЗО, для управления огнем действовавших на главных направлениях частей 85-мм зенитных пушек, использовались и радиолокационные станции обнаружения РУС (РУС – радиоулов самолетов).

Выпускавшаяся с 1938 года радиолокационная станция РУС-1 имела дальность обнаружения воздушных целей 80-90 км, а появившаяся в 1943 году станция РУС-2 «Редут» – до 120 км.

85-мм зенитная пушка 52-К образца 1939 г., в Киеве

Модернизации 85-мм зенитной пушки «52-К»

В начале Великой Отечественной войны 85-мм пушка обр. 1939 года подверглась существенной модернизации, направленной на повышение ее боевых и улучшение эксплуатационных характеристик.

Вместо ствола, состоявшего из кожуха и свободной трубы, пушка получила высокотехнологичный ствол-моноблок, полуавтоматика инерционно-механического типа была заменена копирной, была упрощена конструкция подъемного и поворотного механизмов, установлено щитовое прикрытие, усовершенствованы отдельные узлы и механизмы. Во вновь разработанной технологии производства пушек были использованы горячая и холодная штамповка, центробежное литье, автоматическая сварка.

Благодаря этим мероприятиям объем станочных и слесарно-монтажных работ, затрачивавшихся для выпуска одной пушки, сократился с 2051,5 человеко-часа в 1942 году до 1360,5 человеко-часа в 1943 году. На каждом орудии удавалось экономить 630 кг легированных и углеродистых сталей и 51 кг цветных металлов, что позволило соответствующим образом расширить производство пушек.

Дальнейшие работы по совершенствованию пушки привели к созданию 85-мм зенитной пушки обр. 1944 года, которая значительно превосходила пушку обр. 1939 года по дальности стрельбы. Однако она была запущена в производство в 1945 году и широкого применения получить не успела.



Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет

armedman.ru

Рассказы о вооружении: 85-мм зенитная пушка 52-К

Много непонятного в истории этой пушки, от момента разработки, начиная с калибра и заканчивая тем, что появилось в итоге. Но главное — итог, не правда ли?

Откуда взялся калибр 85 мм, вообще установить не удалось. Источники вообще молчат на эту тему, как будто просто кто-то взял и решил такое изобрести. Единственное, что более-менее могло служить отправной точкой, это британская 18-фунтовая (83,8 мм или 3,3″) пушка QF образца 1904 года, которая являлась увеличенной версией 13-фунтовой (76,2-мм) пушки и очень сильно походила на нее во всем, за исключением размеров.

Некоторое количество таких орудий попало в РККА еще во время Гражданской войны, а также стояло на вооружении прибалтийских государств.

До 1938 года калибра 85 мм в отечественной артиллерии вообще не было. Эпизодически он появлялся в эскизных проектах, но даже до конкурсов дело не доходило. Похоже, что явление этого калибра действительно оказалось случайным.

В 1937/1938 годах конструкторы завода №8 решили использовать хорошие запасы прочности, заложенные в проекте германской пушки «Рейнметалл», принятой у нас под наименованием «76-мм зенитная пушка обр. 1931г.» и увеличить ее калибр.

По расчетам, предельным калибром, который можно было поместить в кожух 76-мм пушки, стал 85 мм. Понимание необходимости принятия на вооружение среднекалиберной зенитной артиллерии было обоснованным, поэтому 85-мм зенитки перед войной запустили в массовое производство.

Но это, повторюсь, только домыслы.

Очень сложно также сказать, чем не устроила РККА новая 76-мм зенитная пушка конструкции Логинова, представлявшая собой доработку пушки 3-К, о которой уже писалось у нас. 76-мм зенитная пушка образца 1938 года только была принята на вооружение, как тут же на смену ей пошла 85-мм зенитная пушка образца 1939 года.

За основу конструктором Г. Д. Дорохиным была взята разработка всё того же Логинова — 76-мм зенитное орудие образца 1938 года. Дорохин предложил наложить новый 85-мм ствол на платформу 76-мм зенитного орудия, использовав также его затвор и полуавтоматику.

Испытания показали необходимость дальнейших доработок, вызванных увеличением калибра снаряда, веса порохового заряда и веса самой установки. После увеличения опорной поверхности клина затвора и гнезда казенника, а также установки дульного тормоза, орудие было принято на вооружение Красной Армии под названием «85-мм зенитная пушка обр. 1939 г.» или 52-К.

Многие авторы пишут о том, что важной особенностью нового зенитного орудия была и его универсальность: 52-К годилась не только для огня по вражеским самолетам, но с успехом применялась и в качестве противотанковой, ведя огонь по бронетехнике противника прямой наводкой.

Учитывая, что все механизмы 52-К получила от 76-мм пушки, для предшественницы все было справедливо в той же степени. Однако, применение более мощного снаряда и порохового заряда, обеспечило большую по сравнению с 76-мм пушкой бронепробиваемость.

76-мм пушка стреляла осколочно-фугасным и бронебойным снарядами. Для 85-мм пушки были разработаны бронебойно-трассирующий остроголовый калиберный снаряд 53-УБР-365К и бронебойно-трассирующий подкалиберный снаряд 53-УБР-365П.

У 76-мм пушки бронебойный калиберный снаряд при начальной скорости 816 м/с на дальности 500 м пробивал броню толщиной 78 мм, а на дальности 1000 м — 68 мм. Дальность прямого выстрела составляла 975 м.

Снаряд для 85-мм пушки имел показатели получше:

— при стрельбе под углом встречи 60° 9,2-кг снаряд пробивает на дальности 100 м броню толщиной около 100 мм, на дальности 500 м — 90 мм, на дальности 1000 м — 85 мм.
— при угле встречи 96° на дальности 100 м обеспечивается пробивание брони толщиной около 120 мм, на дальности 500 м — 110 мм, на дальности 1000 м — 100 мм.

Еще большей бронебойной способностью обладал 85-мм подкалиберный бронебойно-трассирующий снаряд весом 4,99 кг.

Дальность стрельбы у 85-мм пушки тоже была несколько больше, чем у 76-мм пушки. По высоте: 10230 м, по дистанции: 15650 м, для 76-мм пушки соответственно по высоте: 9250 м, по дистанции: 14600 м.

Начальная скорость снаряда была приблизительно равной, в районе 800 м/с.

В принципе, получается, что появление 85-мм пушки было оправдано. Равно как вполне оправдывается и некоторая скоропалительность в разработках. Пушка вышла более мощной, сразу на более транспортабельной четырехколесной платформе, а главное — успешно могла действовать как противотанковое орудие на момент появления у немцев тяжелых танков в 1942/43 годах.

Создание новой, четырехколесной платформы ЗУ-8 позволило транспортировать зенитку на скорости до 50 км/ч, вместо 35 км/ч у предшественниц. Также уменьшилось время боевого развертывания (1 минута 20 секунд против 5 минут у 76-мм пушки 3-К).

Кроме этого пушка 52-К послужила базой для создания танковых пушек Д-5 и ЗИС-С-53, устанавливаемых впоследствии на САУ СУ-85 и танках Т-34-85, КВ-85 и ИС-1.

В целом, для своего времени, в которое входят и конструкторские возможности, и возможности промышленности, пушка 52-К была весьма неплоха.

Скажу больше: лучше на период 1941-1944 не было. В 1942 году, когда у немцев появились «Тигры», 52-К была единственным орудием, которое могло почти без проблем поражать эти танки.

Снаряд 76-мм пушки мог пробить «Тигра» в борт с 300 метров, да и то, с 30% вероятностью. Бронебойный снаряд 85-мм пушки вполне уверенно поражал «Тигр» с дистанции в 1 км в лобовую проекцию.

В 1944 была проведена модернизация, которая улучшила показатели 52-К, но в серию не пошла по причине того, что острая необходимость уже отпала.

Всего за период с 1939 по 1945 годы промышленность СССР выпустила 14 422 пушек 52-К. После снятия с вооружения, пушка широко поставлялась за рубеж. И продавалась весьма неплохо.

И даже в наше время 52-К вполне успешно применяется в качестве противолавинной пушки.

В наше время неоднократно обсуждались сильные и слабые качества 85-мм советской и немецкой 88-мм зенитной пушки. Действительно, «ахт-комма-ахт» покрыла себя славой и заслужила репутацию отличного орудия. Но факт в том, что 52-К ей ни в чем особо не уступала. И точно так же роняла на землю немецкие самолеты и останавливала танки.

Повторяться не стоит, факт в том, что пушка вышла весьма достойной, судя по результатам.

Источники:
— Музей военной истории, с. Падиково Московской области.
— Шунков Виктор. Красная Армия.

/Роман Скоморохов, topwar.ru/

army-news.ru

85-мм танковая пушка образца 1943 года (Д-5)

Д-5

Семейство танковых артиллерийских систем калибра 85 мм, созданных конструкторским бюро № 9 артиллерийского завода № 9 под руководством Ф. Ф. Петрова в соответствии с постановлением ГКО № 3289 от 5-го мая 1943 г.

История создания

Орудие было Создано на основе танковой пушки У-12 конструкции В. Н. Сидоренко и отличалось от прототипа механизмом полуавтоматики копирного типа, взятым у орудия ЗИС-5, а также некоторыми узлами тормоза отката и накатника.

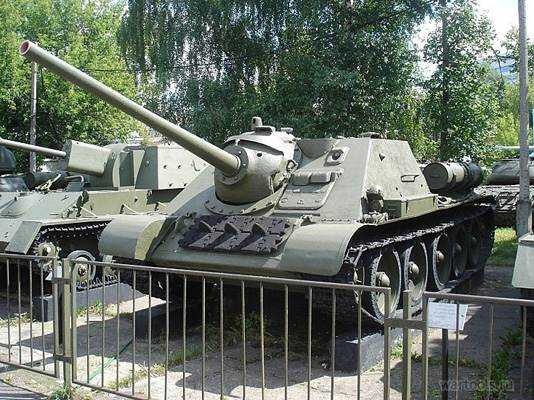

Опытный образец, в варианте Д-5С (для установки на СУ-85), был продемонстрирован к 14 июня 1943 г.

Постановлением ГКО № 3891, от 8-го Августа 1943 г., принят на вооружение тяжёлый танк КВ-85, с орудием Д-5Т. 21-23 августа 1943 г. во время испытаний на Гороховецком артиллерийском полигоне, пушка Д-5Т, на тяжёлых танках КВ-85 и ИС-1, по сравнению с пушкой С-31, разработки ЦАКБ, под руководством В. Г. Грабина, установленной на тяжёлом танке КВ-85г, продемонстрировало своё преимущество: меньше вибрация после выстрела; меньшие габариты и вес, вследствие отсутствия громоздких уравновешивающих грузов; большая прочность; проще в обслуживании.

Конструкция

В конструкции пушки примсенён затвор и подъёмный механизм, аналогичные серийной 76,2 мм пушке Ф-34. Пушка имеет сложную конструкцию, большое количество мелких деталей, с высокими требованиями к допускам после обработки. Относительно большие габариты пушки являются следствием размещения тормоза отката и накатника над стволом, подобно германской пушке KwK40.

Использование

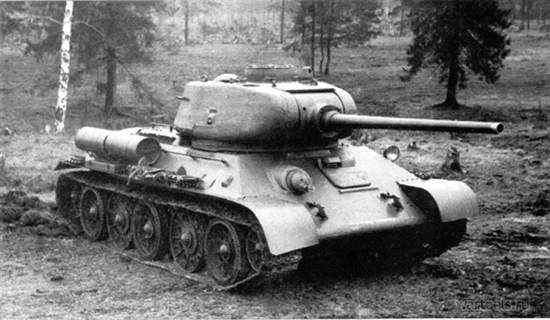

В январе-марте 1944 года пушка Д-5Т монтировалась на серийные танки Т-34-85 постройки завода № 112 «Красное Сормово». Всего сделано 250 единиц, до принятия на вооружение пушки ЗИС-С-53.

Из-за сравнительно больших размеров, высокой сложности и себестоимости пушка Д-5Т получила ограниченное применение и выпускалась небольшими сериями.

Боеприпасы

По сравнению с широким ассортиментом боеприпасов 85-мм зенитного орудия 52-К — прародителя пушки, боекомплект Д-5 был гораздо менее разнообразен. В его состав входили:

-бронебойный унитарный выстрел массой 16 кг с тупоголовым бронебойно-трассирующим снарядом с баллистическим наконечником 53-БР-365 массой 9,2 кг (масса взрывчатого вещества — тротил или аммотол — 164 г) и зарядом 54-Г-365 массой 2,48—2,6 кг; начальная скорость 792 м/с;
-бронебойный унитарный выстрел массой 16 кг с остроголовым бронебойно-трассирующим снарядом 53-БР-365К массой 9,2 кг (масса взрывчатого вещества — тротил или аммотол — 98 г) и зарядом Г-365 массой 2,48—2,6 кг; начальная скорость 792 м/с;
-бронебойный унитарный выстрел массой 11,42 кг с подкалиберным снарядом катушечного типа 53-БР-365П массой 5,0 кг и зарядом 54-Г-365 массой 2,5—2,85 кг; начальная скорость 1050 м/с;
-осколочный унитарный выстрел массой 14,95 кг со снарядом 53-О-365 общей массой 9,54 кг (масса взрывчатого вещества — тротил или аммотол — 741 г) и зарядом 54-Г-365 массой 2,6 кг; начальная скорость 785 м/с.
Осколочные снаряды О-365 имели большое число вариантов и при оснащении некоторыми типами взрывателей могли с успехом применяться в качестве фугасных.

По советским данным, бронебойный снаряд БР-365 по нормали поражал на расстоянии 500 м бронеплиту толщиной 111 мм, на вдвое большей дистанции при тех же условиях — 102 мм. Подкалиберный снаряд БР-365П на расстоянии 500 м по нормали поражал на вылет бронеплиту толщиной 140 мм. При угле встречи относительно нормали 30 град. при стрельбе в упор снаряд БР-365 пробивал 98 мм, а на 600—1000 м — 88—83 мм брони.

Выстрелы и снаряды к 85-мм танковой пушке Д-5: 1. Выстрел УБР-365П со снарядом БР-365П (подкалиберный бронебойный снаряд трассирующий «катушечного» типа). 2. Выстрел УБР-365 со снарядом БР-365 (тупоголовый с баллистическим наконечником с локализаторами трассирующий). 3. Выстрел УБР-365К со снарядом БР-365К (остроголовый с локализаторами трассирующий). 4. Выстрел УО-365К со снарядом О-365К (стальная осколочная цельнокорпусная граната с взрывателем КТМ).

Д-5-С-85БМ и Д-5-Т-85БМ

В начале зимы 1943 года ГАУ обратилось к КБ завода № 9 с предложением создать противотанковое орудие с баллистикой, подобной баллистике немецкой 88-мм танковой пушки KwK 43. Модернизированная пушка Д-5 получила более длинный ствол, что разрешило довести начальную скорость бронебойного снаряда до 920—950 м/с за счет увеличения порохового заряда. При этом пушка могла вести огонь и обычными 85-мм боеприпасами.

Вариант пушки, предназначенный для установки в танковую башню, получил индекс Д-5-Т-85БМ (БМ — большой мощности), а предназначенный для установки в рубке самоходного орудия — индекс Д-5-С-85БМ.

Опытный образец Д-5-С-85БМ был установлен в корпус серийной САУ СУ-85, а опытный образец Д-5-Т-85БМ — в танк ИС-85. Опытная САУ получила обозначение СУ-85БМ, а танк ИС-85 — Объект 244. После полигонных испытаний, проходивших с января по март 1944 года, ни одна из машин на вооружение принята не была.

ТТХ

Калибр, мм: 85
Длина ствола, клб: 51,6
Углы обстрела:
-Возвышения (макс.), град.: +22
-Снижения (мин.), град.: -5
-Горизонтальный, град.: 360
Огневые возможности:
-Макс. дальность стрельбы, км: 12,7
-Скорострельность, выстр./мин: 5-8

Калибр 85 мм
Максимальная дальность стрельбы 12,7 км
Скорострельность 5-8 выс/мин

wartools.ru

85-мм зенитная пушка образца 1939 года (52-К)

85-мм зенитная пушка образца 1939 года (52-К)

Общая информация
Страна СССР
Годы выпуска 1939-1945
Выпущено, шт. 14 422
Массогабаритные характеристики
Калибр, мм 85
Длина ствола, клб 55,2
Масса в боевом положении, кг 4500
Масса в походном положении, кг 4500
Углы обстрела
Возвышения (макс.), ° 82
Снижения (мин.), ° -3
Горизонтальный, ° 360
Огневые возможности
Макс. дальность стрельбы, км 15,65
Скорострельность, выстр./мин до 20

52-К (Индекс ГАУ — 52-П-365) — это советское зенитное орудие калибра 85 мм. Полное официальное название орудия — 85-мм зенитная пушка образца 1939 года. Создано в подмосковном Калининграде М. Н. Логиновым в соответствии с концепцией инженера Г. Д. Дорохина по модернизации 76-мм зенитной пушки Логинова образца 1938 года. Оно активно использовалось в Великой Отечественной войне, а после её окончания долго состояло на вооружении Советской Армии до принятия на вооружение зенитных ракетных комплексов. Пушка 52-К передавалась или продавалась в другие страны для оснащения их вооружённых сил. Часть зениток 52-К после снятия с вооружения была переделана для мирного применения в горной местности в качестве противолавинных орудий.

Характеристики и свойства боеприпасов

  • Заряжание: унитарное
  • Номенклатура боеприпасов:
    • Осколочная зенитная граната с дистанционным взрывателем Т-5,ТМ-30,ВМ-30: 53-УО-365.
    • Осколочная зенитная граната с дистанционным взрывателем ВМ-2: 53-УО-365,
    • Осколочная зенитная граната с переходной головкой и взрывателем КТМ-1: 53-УО-365
    • Бронебойно-трассирующий калиберный снаряд 53-УБР-365
    • Бронебойно-трассирующий остроголовый калиберный снаряд 53-УБР-365К
    • Бронебойно-трассирующий подкалиберный снаряд 53-УБР-365П
  • Досягаемость по высоте, м: 10 230
  • Дульная скорость снаряда, м/с
    • Осколочно-зенитная граната с Т-5: 800
    • Осколочная цельнокорпусная граната: 793
    • Бронебойно-подкалиберный катушечный : 1050
    • Бронебойного калиберного остроголового: 800
  • Масса снаряда, кг
    • Бронебойного калиберного : 9.2
    • Бронебойного подкалиберного: 4.99
    • Осколочного: 9.2-9.43; 9.24-9.54.
    • Угол встречи относительно касательной плоскости к броне 60 градусов
      • Дистанция 100 м: 100
      • Дистанция 500 м: 90
      • Дистанция 1000 м: 85
    • По нормали к броне
      • Дистанция 100 м: 120
      • Дистанция 500 м: 110
      • Дистанция 1000 м: 100

Галерея

Источники

  • Шунков В. Н. Оружие Красной Армии. — Мн.: Харвест, 1999. — 544 с. — ISBN 985-433-469-4

dal.academic.ru

85-мм пушка-гаубица Шнейдера. Артиллерия и минометы XX века

85-мм пушка-гаубица Шнейдера

Вступив в Первую мировую войну, Франция не имела полевой гаубичной артиллерии, так как военные специалисты этой страны сочли, что все задачи на поле боя можно будет решить с помощью отличной 75-мм скорострельной пушки образца 1897 года. Однако опыт войны показал, что пушка, рассчитанная для поражения открытых вертикальных целей, не может справиться даже с легкими укреплениями противника не только вследствие своей настильной траектории, но также и из-за малой мощности своего снаряда. Поэтому попытки французов приспособить 75-мм орудие для стрельбы навесным огнем (путем применения «дисков Маландрена», тормозивших снаряды в полете и делавших их траекторию более крутой) не дали ожидаемых результатов.

Несмотря на неудачу, в послевоенное время французские инженеры не отказались от использования универсального орудия. В конце 20-х годов фирма «Шнейдер» разработала пушку-гаубицу для вооружения пехотных дивизий. Чтобы достигнуть мощности обычной гаубицы, ее калибр был увеличен до 85 мм. Характерной особенностью этой артсистемы было использование двух разных снарядов: легкого гаубичного с большим весом разрывного заряда и тяжелого пушечного с меньшим весом разрывного заряда. Между началом нарезов ствола и зарядной каморой имелось два конических ската для каждого снаряда — равный калибру и расширенный. В них можно было размещать различные заряды, меняя таким образом давление паровых газов и регулируя начальную скорость снаряда.

85-мм пушка-гаубица имела рамочный лафет, раздвижные станины и щитовое прикрытие. Кроме французской армии, она состояла также на вооружении армии Греции. В боевых действиях система себя не оправдала: хотя она сохраняла свойства пушки, но обладала сравнительно большим весом, а ее гаубичные снаряды массой 8,8 кг уступали по мощности 15-кг снарядам обычной дивизионной гаубицы.

Тактико-технические данные

Обозначение: 85-мм пушка-гаубица Шнейдера

Тип: дивизионная пушка-гаубица

Калибр, мм: 85

Длина ствола, мм: 2975

Вес в боевом положении, кг: 1970

Начальная скорость снаряда, м/с: 675; 550

Угол ГН, град: 54

Угол ВН, град: -6; +65

Макс. дальность стрельбы, м: 15000; 9800

Вес снаряда, кг: 10; 8,8

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

85-мм танковая пушка образца 1944 года (ЗиС-С-53)

85-мм танковая пушка ЗИС-С-53

ЗиС-С-53 в Военно-историческом музее в Санкт-Петербурге

Общая информация
Страна СССР
Годы выпуска 1944-1950?
Выпущено, шт.
Массогабаритные характеристики
Калибр, мм 85
Длина ствола, клб 54,6
Масса в боевом положении, кг
Масса в походном положении, кг
Углы обстрела
Возвышения (макс.), ° 25
Снижения (мин.), ° -5
Горизонтальный, °
Огневые возможности
Макс. дальность стрельбы, км
Скорострельность, выстр./мин 5-6 (до 10)

Пушка ЗИС-С-53, явилась усовершенствованным вариантом пушки С-53.

Танк Т-34-85, с пушкой С-53, был принят на вооружение Красной Армии постановлением ГКО № 5020сс от 23 января 1944 года. Однако, продолжавшиеся параллельно с производством полигонные испытания пушки С-53, выявили существенные дефекты её противооткатных устройств. Заводу № 92 в Горьком было поручено своими силами провести её доработку. В ноябре-декабре 1944 года началось производство этого орудия под индексом ЗИС-С-53 («ЗИС» — аббревиатура от названия артиллерийского завода № 92 имени Сталина, «С» — индекс ЦАКБ). Всего в 1944—1945 годах было изготовлено 11518 пушек С-53 и 14265 пушек ЗИС-С-53. Последние устанавливались как на танки Т-34-85, так и в последующем на танки Т-44.[1]

Ствол — моноблок, общей длинной 4645 мм, нарезная часть — 3496 мм, нарезов 24. Заряжение унитарное. Затвор клиновой, вертикальный, полуавтоматический, автоматика копирного типа. Масса качающейся части пушки — 1150 кг, масса откатных частей — 905 кг. Противооткатные устройства расположены под казёнником и затвором. Откатник гидравлический, веретённого типа, накатник гидропневматический. Длина отката — 280—330 мм. В 1945 году на основе ЗиС-С-53 была разработана модификация с одноплоскостным гиростабилизатором ствола, названная ЗиС-С-54, но в серию она не запускалась.

Боеприпасы

Выстрелы и снаряды к 85-мм пушке ЗиС-С-53.
1. Выстрел УБР-365П со снарядом БР-365П (Подкалиберный бронебойный снаряд трассирующий «Катушечного» типа). 2. Выстрел УБР-365 со снарядом БР-365 (Тупоголовый с баллистическим наконечником с локализаторами трассирующий). 3. Выстрел УБР-365К со снарядом БР-365К (Остроголовый с локализаторами трассирующий). 4. Выстрел УО-365К со снарядом О-365К (Стальная осколочная цельнокорпусная граната со взрывателем КТМ).

Таблица бронепробиваемости для С-53[2][3]
Снаряд \ Расстояние, м 100 300 500 1000 1500 2000
БР-365
(угол встречи 90°) 119 115 111; 105[4] 102; 100[4] 93; 92[4] 85[4]
(угол встречи 60°) 97 93 91; 90[4] 83; 85[4] 76; 78[4] 69; 72[4]
БР-365К
(угол встречи 90°) 126 118 110; 108[4] 95; 102[4] 75; 90[4] 65; 82[4]
(угол встречи 60°) 103 96 90[4] 75; 78[4] 65; 72[4] 50; 66[4]
БР-365П
(угол встречи 90°) 167 152 140 110 85[5] [5]
(угол встречи 60°) 124 114 100 80 60[5]
Следует помнить, что в разное время и в разных странах использовались различные методики определения бронепробиваемости. Как следствие, прямое сравнение с аналогичными данными других орудий часто оказывается невозможным.
Боеприпасы пушки С-53[6][7]
Марка выстрела Тип снаряда Марка снаряда Масса выстрела, кг Масса снаряда, кг Масса ВВ, г Марка взрывателя Дульная скорость, м/с Дальность прямого выстрела по цели высотой 2 м Год принятия на вооружение
Бронебойные снаряды
УБР-365 бронебойный тупоголовый с баллистическим наконечником, трассирующий БР-365 16,00 9,20 МД-5 или МД-7 800 950
УБР-365К бронебойный остроголовый, трассирующий БР-365К 16,20 9,34 МД-8 800 900
УБР-367 бронебойный остроголовый с защитным и баллистическим наконечниками, трассирующий БР-367 ДБР-2 послевоенный период
УБР-365П бронебойный подкалиберный катушечного типа, трассирующий БР-365П 11,42 4,99 1050 1100 1944
УБ-367П бронебойный подкалиберный обтекаемой формы, трассирующий БР-367П 11,72 5,35 1024 1140 послевоенный период
Осколочно-фугасные снаряды
УО-365К стальная цельнокорпусная зенитная осколочная граната О-365 16,30 9,54 660 КТМ-1 или КТМЗ-1 793
УО-365К стальная осколочная граната с переходной головкой О-365 16,30 9,54 660 КТМ-1 или КТМЗ-1
УО-367 стальная цельнокорпусная осколочная граната, с уменьшенным зарядом О-365К 9,54 741 КТМ-1 или КТМЗ-1
Практические снаряды
УПБР-367 практический сплошной, трассирующий ПБР-367

Изображения

  • Казённик пушки

  • Клиновой затвор

Примечания

  1. М. Барятинский Бронеколлекция — Танк Великой Победы  (рус.) // Моделист-Конструктор. — 2002. — № 5. — С. 35.
  2. М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — Москва: Техинформ, 2008. — № 9. — С. 56.
  3. А. Б. Широкорад. Энциклопедия отечественной артиллерии / Под общ. ред. А. Е. Тараса — Минск: Харвест, 2000. — С. 863. — 1156 с. — (Библиотека военной истории). — ISBN 9-85433-703-0.
  4. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 М. Н. Свирин. Артиллерийское вооружение советских танков 1940—1945 — М.: Экспринт, 1999. — С. 23. — 40 с.
  5. 1 2 3 Стрельба снарядом БР-365П на дальность более 1000 м была запрещена
  6. М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — Москва: Техинформ, 2008. — № 9. — С. 52.
  7. А. Б. Широкорад. Энциклопедия отечественной артиллерии / Под общ. ред. А. Е. Тараса — Минск: Харвест, 2000. — С. 862. — 1156 с. — (Библиотека военной истории). — ISBN 9-85433-703-0.

dic.academic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
