2А65 гаубица – «Мста-Б» (2А65) — буксируемая гаубица калибр 152-мм ⋆ СЕВЕРО-ЗАПАДНЫЙ ВЕСТНИК

152-мм гаубица 2А65 — Википедия

Материал из Википедии — свободной энциклопедии

Перейти к навигации Перейти к поиску

2А65 или «Мста-Б»
152-мм гаубица 2А65 в парке «Патриот».
Тип	Буксируемая гаубица
Страна
История службы
Годы эксплуатации	с 1987
Принят на вооружение	1987
На вооружении
История производства
Конструктор

ru.wikipedia.org

152-мм буксируемая гаубица Мста-Б (2А65) » Военное обозрение

152-мм гаубицу «Мста-Б» (индекс ГРАУ — 2А65) можно считать последней в длинном ряду послевоенных полевых гаубиц советской разработки. В то же время известно о ней гораздо меньше, чем о 152-мм самоходной гаубице 2С19 «Мста-С», можно сказать, что буксируемый вариант находится в тени самоходной установки. При этом и 2С19 «Мста-С» (принята на вооружение в 1989 году), и буксируемая гаубица 2А65 «Мста-Б» (принята на вооружение в 1986 году) являлись наиболее современными орудиями полевой артиллерии Советской Армии, а теперь и российской.

Обе артсистемы по-прежнему находятся на вооружении и активно эксплуатируются. Артиллерийские части обеих систем (2А64 и 2А65 соответственно) обладают одинаковой конструкцией, отличие лишь в наличии у 2А64 эжектора для удаления пороховых газов из канала ствола после совершения выстрела. Серийное производство буксируемого варианта началось в 1987 году. В настоящее время 152-мм гаубица Мста-Б находится на вооружении российской армии, а также ряда стран постсоветского пространства — Белоруссии, Казахстана, Грузии и Украины. Гаубицы успели повоевать во время второй чеченской войны, а также вооруженного конфликта на востоке Украины на территории Донбасса. Также артиллерийские системы используются в Ираке, были закуплены у России правительством страны для борьбы с ИГИЛ и в Сирии.

Буксируемая гаубица Мста-Б

В середине 1970-х годов в Советском Союзе почти одновременно с НАТО осознали необходимость коренной модернизации артиллерийских систем и перехода к единому калибру в армейском и дивизионном звене сухопутных войск. В перспективе место орудий калибра 120, 130, 152, 180 и 203 мм должна была занять единая артиллерийская система калибра 152 мм раздельно-гильзового заряжания, разрабатываемая в буксируемом и самоходном вариантах, с унифицированным набором используемых боеприпасов. Такой артиллерийской системой и должна была стать новая гаубица «Мста», которая разрабатывалась с 1976 года под руководством главного конструктора Г. И. Сергеева. Работы по созданию новой артиллерийской системы велись в ОКБ ПО «Баррикады» (сегодня ЦКБ «Титан») в городе Волгоград.

Согласно техническому заданию, полученному от военных, гаубица «Мста» должна была предназначаться для уничтожения средств доставки тактических ядерных зарядов, минометных, артиллерийских и ракетных батарей, разрушения полевых фортификационных и других оборонительных сооружений, командных пунктов и пунктов управления, средств противовоздушной и противоракетной обороны, танков и других бронированных целей, живой силы и огневых средств противника. Дальность ведения огня должна была препятствовать маневрам резервов противника, расположенным в глубине его обороны. Гаубица должна была вести огонь как по наблюдаемым, так и ненаблюдаемым целям с закрытых позиций и прямой наводкой, включая эксплуатацию в горных условиях. Несмотря на то, что основной целью создания новой артиллерийской системы являлось превосходство над иностранными конкурентами, как существующими, так и только разрабатываемыми, снова обязательным требованием была оставлена возможность использования с артсистемой старых штатных выстрелов буксируемых гаубиц Д-20, МЛ-20, самоходных орудий 2С3 и 2С5, с переменными зарядами как в стальных, так и в латунных гильзах.

Комплекс НИОКР по созданию новой буксируемой гаубицы Мста-Б начался в 1976 году. Основной целью разработки новой артиллерийской системы было: повышение дальности ведения огня, увеличение угла вертикального наведения, повышение эффективного действия снаряда у цели, маневренности и остальных характеристик в сравнении с гаубицами Д-1, МЛ-20 и Д-20, находившимися на вооружении Советской Армии.

Основное внимание при разработке новой гаубицы уделялось вопросу обеспечения высоких показателей кучности стрельбы за счет конструктивных мероприятий. Компоновка основных узлов 152-мм гаубицы Мста-Б была реализована с учетом обеспечения стабильности возмущающих моментов, возникающих при стрельбе. Еще на этапе проектирования и отработки орудия конструкторами было осуществлено исследование по выбору оптимального сочетания конструктивных и геометрических параметров снаряда, что в итоге позволило обеспечить улучшенные аэродинамические характеристики нового осколочно-фугасного снаряда, а также его устойчивость на траектории, несмотря на существенную длину и дальнобойную форму снаряда.

Гаубица «Мста-Б» была оснащена полуавтоматическим затвором, а также досылателями пружинного типа, предназначенными для досылания снаряда и гильзы, гидродомкратом с поддоном для стрельбы при вывешенных колесах, гидравлическими противооткатными устройствами с жидкостным охлаждением тормоза отката, двухскоростным винтовым механизмом горизонтального наведения и двухскоростным механизмом вертикального наведения секторного типа, прицельным устройством, предназначенным для стрельбы с закрытых позиций и прямой наводкой, пневматической системой торможения колес, станинами с откидными сошками и подхоботовыми катками.

Работы по созданию гаубицы завершились успешно, в 1986 году новая артиллерийская система была принята на вооружение Сухопутных войск ВС СССР, серийное производство буксируемых гаубиц началось в 1987 году. Производством гаубиц занимался Пермский машиностроительный завод (сегодня «Мотовилихинские заводы»). Всего в Перми было собрано порядка 1200 таких гаубиц. За разработку 152-мм буксируемой гаубицы Мста-Б большая группа инженеров-конструкторов ОКБ ПО «Баррикады» была награждена различными правительственными наградами, а сама работа по проектированию артиллерийской системы и выстрелов к ней была удостоена Государственной премии СССР.

В 152-мм гаубице Мста-Б были успешно реализованы следующие конструктивные решения:
— трехкамерный дульный тормоз, обладавший эффективностью до 63%;
— механизм заряжания с бросковым пружинным досылателем снарядов, взводящимся от откатных частей, и направляющим лотком с приводом от затвора;
— двухскоростные механизмы наведения ствола орудия, которые обеспечивали углы вертикального наведения до 70 градусов и наведение по горизонтали при уклонах до 5 градусов;

— автоматическое отключение подрессоривания колес при разведении станин.

Буксируемая 152-мм гаубица Мста-Б (2А65) была построена по классической для артиллерийских орудий схеме. Гаубица получила оснащенный трехкамерным литым дульным тормозом и полуавтоматическим вертикальным клиновым затвором ствол-моноблок, длина ствола — 53 калибра. Над стволом были расположены гидропневматические противооткатные устройства (накатник и тормоз отката с жидкостным охлаждением). Для защиты расчета (состоял из 8 человек) и механизмов гаубицы от мелких осколков и пуль гаубица имела верхний станок со щитовым прикрытием. Также имелись поворотный (двухскоростной, винтовой), подъемный (двухскоростной, секторного типа) и уравновешивающий механизмы.

Нижний станок гаубицы получил две станины коробчатого сечения и двухколесную ходовую часть. На нижнем станке лафета гаубицы был установлен специальный поддон, на который с помощью гидравлического домкрата опускалось орудие при переводе артсистемы из походного в боевое положение. На концах коробчатых станин были размещены вспомогательные металлические катки, при помощи которых гаубицу можно было повернуть для ведения огня в любом необходимом положении (без изменения положения станин гаубицы угол составлял 55 градусов). В вертикальной плоскости имеющийся подъемный механизм верхнего станка обеспечивает наведение 152-мм гаубицы Мста-Б на цель в диапазоне углов от −3,5 до +70 градусов. Для уменьшения утомляемости номеров расчета гаубицы и повышения скорострельности она была оснащена двумя пружинными досылателями броскового типа для досылки зарядов и снарядов.

При переводе гаубицы в походное положение поддон поднимается и крепится к стволу и люльке, а станины сдвигаются и соединяются затем с прицепным устройством тягача. В качестве штатного средства транспортировки артиллерийской системы выступает армейский грузовой автомобиль повышенной проходимости Урал-4320, обладающий колесной формулой 6х6. Имеющийся у гаубицы подрессоренный колесный ход обеспечивает ее буксировку по шоссе со скоростью до 80 км/ч, а при движении по пересеченной местности — до 20 км/ч.

В боекомплект 152-мм буксируемой гаубицы Мста-Б входили несколько типов осколочно-фугасных снарядов (включая 3ОФ61 увеличенной дальности, обладающий донным газогенератором), снаряды-постановщики радиопомех, кассетные снаряды с осколочно-фугасными и кумулятивно-осколочными поражающими элементами, дымовые снаряды-целеуказатели. Также с гаубицей может использоваться корректируемый артиллерийский боеприпас 3ОФ39 комплекса управляемого вооружения «Краснополь» с лазерной подсветкой цели. Расчет из трех человек может подсвечивать цель с помощью лазерного целеуказателя-дальномера, который входит в состав переносного комплекса автоматизированного управления огнем «Малахит». Малоразмерные цели типа танк могут подсвечиваться с расстояния до 4-х километров ночью и 5-7 километров днем, более крупные цели — до 15 километров.

Максимальная дальность стрельбы обычными осколочно-фугасными снарядами составляет 24,7 километра, снарядом 3ОФ61 с газогенератором донного вдува и дальнобойным зарядом — до 30 километров. С гаубицей могут использоваться все типы выстрелов раздельного заряжения, созданных как для буксируемой Мста-Б, так и для САУ 2С19 Мста-С, а также для более ранних артиллерийских систем того же калибра — гаубиц Д-20 и МЛ-20, САУ 2С3 «Акация».

Тактико-технические характеристики гаубицы Мста-Б:

Калибр — 152 мм.
Масса — 7000 кг.
Максимальная дальность стрельбы — 24,7/30 км.
Скорострельность — 7-8 выстр./мин.
Боекомплект — 60 выстрелов.
Масса снаряда — 43,56 кг.
Угол возвышения — от -3 до +70 градусов.
Угол горизонтального наведения — 55 градусов.
Штатный тягач — Урал-4320 или МТ-ЛБ.
Скорость транспортировки — до 80 км/ч (по шоссе).

Расчет — 8 человек.

Источники информации:
http://otvaga2004.ru/kaleydoskop/kaleydoskop-art/msta-po-uralski
http://army-news.ru/2015/12/152-mm-buksiruemaya-gaubica-msta-b-2a65
http://mz.perm.ru/products/21/479
http://www.russianarms.ru/forum/index.php?topic=3528.0
Материалы из открытых источников

topwar.ru

Гаубица Мста-Б (2А65) 152-мм ТТХ. Фото. Видео. Скорострельность

152-мм гаубицу «Мста-Б» (2А65) можно считать самой последней моделью в длинном списке полевых гаубиц советской, а ныне российской конструкции. Однако о гаубице 2А65, известной также под обозначением «Мста-Б» (на Западе она имеет обозначение М1987), известно относительно немного, хотя в последнее время она активно продвигается на мировой рынок оружия с целью возможных экспортных поставок.

Гаубица Мста-Б (2А65) — видео стрельб

В конструкции гаубицы 2А65 по сравнению с ее предшественницами применено несколько кардинальных нововведений, самым очевидным из которых является длинный тонкий ствол, имеющий, по оценкам, длину около 40 калибров, оснащенный двухщелевым дульным тормозом. Стоит обратить внимание также на двухстанинный лафет, оснащенный убирающимися дополнительными колесиками на каждой станине и гидравлическим домкратом с платформой под поддоном для вывешивания колес при стрельбе. Расчет из восьми человек приводит гаубицу 2А65 в боевое положение и сворачивает ее за две — две с половиной минуты. Механизм досылки и полуавтоматический затвор позволяют довести боевую скорострельность до семи выстрелов в минуту. Пушка может буксироваться со скоростью 80 км/ч по шоссе и 20 км/ч по грунтовой дороге.

Гаубица «Мста-Б» (2А65) может стрелять большинством существующих типов боеприпасов калибра 152 мм, но специально для нее и других подобных орудий разработано новое семейство боеприпасов. При использовании новых видов боеприпасов в зависимости от задачи выбирается заранее снаряженный картуз одного из трех типов. При стрельбе осколочно-фугасным снарядом последнего поколения дальность стрельбы составляет 24000 метров, а при использовании ОФС с газогенератором дальность выстрела увеличивается до 29 000 метров. Среди других новых типов 152-мм боеприпасов, впервые появившихся у 2А65, кассеты, содержащие 42 шрапнельные гранаты двойного действия (противопехотные и бронебойные), каждая из которых содержит 45 граммов взрывчатого вещества.

Еще одним новым видом боеприпасов является контейнер, разбрасывающий крошечные радиопередатчики, предназначенные для нарушения неприятельских связных коммуникаций. Кроме того, из гаубицы 2А65 можно стрелять бронебойным корректируемым снарядом с лазерным наведением «Краснополь».

Ствол гаубицы 2А65 в основном аналогичен тому, которым оснащена самоходная гаубица 2С19.

Боеприпасы Мста-Б

Стрельба из гаубицы ведётся 152-мм выстрелами раздельного заряжания разработанными, как специально для неё (и для 2С19 «Мста-С»), так и применяющимися на гаубицах Д-20, 2С3 «Акация», МЛ-20.

— выстрелами 3ВОФ58, 3ВОФ72, 3ВОФ73 (с полным, дальнобойным и уменьшенным зарядами соответственно) с осколочно-фугасным снарядом 3ОФ45
— выстрелом 3ВОФ91 с осколочно-фугасным снарядом 3ОФ61 с газогенератором донного вдува и дальнобойным зарядом.
— выстрелами 3ВОФ96, 3ВОФ97, 3ВОФ98 (с дальнобойным, полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ64.
— выстрелами 3ВОФ32, 3ВОФ33 (с полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ25.
— выстрелами 3ВО28, 3ВО29, 3ВО30 (с дальнобойным, полным и уменьшенным зарядами) с кассетным снарядом 3-О-23 с кумулятивно-осколочными боевыми элементами.
— выстрелами 3ВО13, 3ВО14 (с полным и уменьшенным зарядами) с кассетным снарядом 3-О-13 с осколочными боевыми элементами.
— выстрелом 3ВНС38 со снарядом постановки КВ и УКВ радиопомех 3РБ30-1-8.
— выстрелом со снарядом-постановщиком активных радиолокационных помех 3НС30.
— выстрелом 3ВДЦ8 с дымовым целеуказательным снарядом.
— выстрелом 3ВОФ64 с корректируемым снарядом с лазерной подсветкой 3ОФ39 комплекса 2К25 «Краснополь».

152-мм снаряд гаубицы 2А65 «Мста-Б» в руках солдата



Тактико-технические характеристики гаубицы Мста-Б

— Принят на вооружение: 1987
— Разработан: с 1976 по 1986
— Производитель: Мотовилихинские заводы
— Всего выпущено: более 1200

Боевой расчет: 8 человек

Калибр, мм: 152

Дальность стрельбы Мста-Б

— Максимальная дальность стрельбы, км: ОФС — 24,7; ОФС с газогенератором — 28,5
— Минимальная дальность стрельбы, км: 6,5

Скорострельность Мста-Б

— Максимальная скорострельность, выстрел/мин: 7

— Начальная скорость ОФС при температуре заряда 15°С, м\с: 810
— Давление в УМ при угле возвышения ствола 0° Мпа (кгс/см2): 9,5±0,5 (95±5)
— Угол возвышения, град.: −30…+70
— Угол горизонтального наведения, град.: −28…+28
— Кучность стрельбы: По дальности, Вд/Х мак: 1/363. По боку, Вб, м: 11

Вес Мста-Б

— Масса ОФС, кг: 43,56
— Масса заряда (дальнобойного) кг: 12,05
— Масса гаубицы в походном положении кг: 7000
— Масса ствола кг: 2599
— Масса дульного тормоза кг: 170

Размеры Мста-Б

— Длина гаубицы в походном положении мм: 12700
— Ширина гаубицы: 2500
— Высота гаубицы: 2950
— Дорожный просвет мм: 400
— Ширина колеи мм: 2150
— Длина ствола с дульным тормозом мм: 8130
— Длина направляющей части канала ствола мм: 6184
— Число нарезов: 48

— Высота линии огня мм: 1330
— Предельная длина отката на дальнобойном заряде мм: 1000
— Количество жидкости в тормозе отката, л: 17,5
— Количество жидкости в кожухе люльки, л: 10,5
— Количество жидкости в накатнике Мпа (кгс/см2): 5,5±0,25 (55±2,5)
— Количество жидкости в мультипликаторах накатника л: 1,0

— Время перевода гаубицы из походного положения в боевое, мин: 2—2,5
— Скорость буксирования по грунтовым дорогам км/ч: 60



Фото Мста-Б

Артиллерийский тягач «Медведь» на базе шасси КамАЗ-63501 буксирует 152-мм гаубицу 2А65 «Мста-Б»

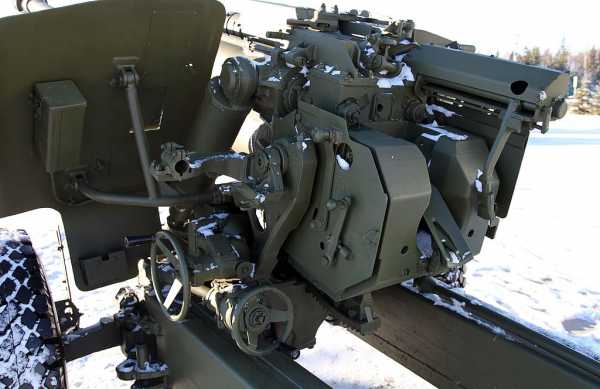

Казённая часть 2А65 «Мста-Б»



Добавить комментарий

oruzhie.info

152 мм гаубица 2А65 «Мста-Б». Оружие. Мировое оружие. Энциклопедия оружия

2А65 гаубица или «Мста-Б» — советская 152-мм гаубица буксируемого типа.  Мста Б предназначена для уничтожения минометных и артиллерийских расчетов/батарей, ядерных тактических средств наступления, танков и прочих бронированных механизмов, подавления живой силы врага и средств огневой поддержки, командных пунктов, средств ПВО и ПРО, а так же для разрушения различных полевых укреплений врага.

Комплексы «Капустник» и «Фальцет» обеспечивают автоматизированный огонь артиллерийских дивизионов, которые вооружены комплексами 2А65 Мста-Б.

Ныне Мста Б состоит на вооружении стран СНГ — Украина (185 единиц), РФ (около 800), Белоруссия (132), Казахстан (50) и Грузия (10).

Гаубица Мста-Б была разработана в ОКБ «Баррикады» (ныне ЦКБ «Титан») под руководством главного конструктора Сергеева Г.И. Работы над созданием гаубицы 2А65 были начаты в 1976 году. Данная артиллерия должна была превзойти по характеристикам орудия МЛ-20, Д-20 и Д-1.

Но основное внимание было уделено увеличению кучности стрельбы гаубицы Мста Б за счет внедрения конструктивных решений. Так же при проектировании учитывался момент увеличения стабильности гаубицы 2А65 при воздействии «возмущающих» факторов, которые действуют при стрельбе. Под гаубицу был разработан новый ОФ снаряд, имеющий улучшенные аэродинамические характеристики и лучшую устойчивость на траектории полета, несмотря на более длинную форму и большую дальнобойную форму снаряда.

В 1986 году гаубица Мста Б была принята на вооружение Сухопутных войск СССР, а в 1987 году было начато ее серийное производство.

Конструктивные особенности гаубицы 2А65 Мста Б:

• при разведении станин отключается автоматическое подрессоривание колес;
• механизмы наведения имеют 2 скорости, что обеспечивает угол наведения в вертикальной плоскости до 70 градусов, в горизонтальной — до 5;
• трехкамерный дульный тормоз с эффективностью до 63%;
• в гаубице реализован механизм заряжания с бросковым пружинным досылателем снарядов, которые «возводятся» от откатных частей с направляющим лотком, привод — от затвора.

Гаубица Мста Б имеет аналогичную конструкцию арт. части, как и у Мста-С (2С19), отличающаяся только наличием у последней эжектором удаления пороховых газов из канала ствола после выстрела.

Гаубица Мста-Б выполнена по классической схеме артиллерийского орудия. Снабжена литым трехкамерным дульным тормозом, вертикальным клиновым полуавтоматическим затвором, гидропневматическими противооткатными устройствами, смонтированными над стволом, для защиты расчета и механизмов гаубицы от пуль и осколков — верхним станком со щитовым прикрытием, двухколесной ходовой частью, уравновешивающим и подъемным механизмами, а так же нижним станком с двумя станинами, имеющие коробчатое сечение. Чтобы повысить скорострельность, гаубицу 2А65 оснастили двумя пружинными досылателями броскового типа для досылания зарядов и снарядов. Когда гаубица переводится в походной тип, поддон поднимается и крепится к стволу и люльке, а сами станины соединяются с прицепным устройством тягача.

Гаубица Мста-Б 2А65 использует при стрельбе специально разработанные снаряды, так и те, которые применяются в гаубицах Д-20, 2С3 Акация и МЛ-20.

Тактико-технические характеристики Мста-Б
Масса	7000 кг
Тип тягача	типа Урал-4320
Клиренс	400 мм
Скорость возки по шоссе	20..80 км/ч
Длина	11 400…12700 мм
Длина ствола	7200 мм
Ширина	2500 мм
Высота	1 950…2950 мм
Экипаж (расчёт)	8 чел
Калибр	152,4 мм
Угол возвышения	−3..+70
Угол поворота	−27..+28
Скорострельность	до 7 выстр/мин
Начальная скорость снаряда	810 м/с
Прицельная дальность	6400..24 700 (ОФС) м
Максимальная дальность	28 900 (АР ОФС) м
Прицел:	ОП4М-97К, ПГ-1М, К-1

Сегодня данное оружие применяется в гражданской войне на Украине — как силами ополчения, так и Вооруженными силами Украины.

world-weapons.ru

152-мм буксируемая гаубица Мста-Б (2А65)

152-мм гаубицу «Мста-Б» (индекс ГРАУ — 2А65) можно считать последней в длинном ряду послевоенных полевых гаубиц советской разработки. В то же время известно о ней гораздо меньше, чем о 152-мм самоходной гаубице 2С19 «Мста-С», можно сказать, что буксируемый вариант находится в тени самоходной установки. При этом и 2С19 «Мста-С» (принята на вооружение в 1989 году), и буксируемая гаубица 2А65 «Мста-Б» (принята на вооружение в 1986 году) являлись наиболее современными орудиями полевой артиллерии Советской Армии, а теперь и российской.

Обе артсистемы по-прежнему находятся на вооружении и активно эксплуатируются. Артиллерийские части обеих систем (2А64 и 2А65 соответственно) обладают одинаковой конструкцией, отличие лишь в наличии у 2А64 эжектора для удаления пороховых газов из канала ствола после совершения выстрела. Серийное производство буксируемого варианта началось в 1987 году. В настоящее время 152-мм гаубица Мста-Б находится на вооружении российской армии, а также ряда стран постсоветского пространства — Белоруссии, Казахстана, Грузии и Украины. Гаубицы успели повоевать во время второй чеченской войны, а также вооруженного конфликта на востоке Украины на территории Донбасса. Также артиллерийские системы используются в Ираке, были закуплены у России правительством страны для борьбы с ИГИЛ* и в Сирии.

В середине 1970-х годов в Советском Союзе почти одновременно с НАТО осознали необходимость коренной модернизации артиллерийских систем и перехода к единому калибру в армейском и дивизионном звене сухопутных войск. В перспективе место орудий калибра 120, 130, 152, 180 и 203 мм должна была занять единая артиллерийская система калибра 152 мм раздельно-гильзового заряжания, разрабатываемая в буксируемом и самоходном вариантах, с унифицированным набором используемых боеприпасов. Такой артиллерийской системой и должна была стать новая гаубица «Мста», которая разрабатывалась с 1976 года под руководством главного конструктора Г. И. Сергеева. Работы по созданию новой артиллерийской системы велись в ОКБ ПО «Баррикады» (сегодня ЦКБ «Титан») в городе Волгоград.

Согласно техническому заданию, полученному от военных, гаубица «Мста» должна была предназначаться для уничтожения средств доставки тактических ядерных зарядов, минометных, артиллерийских и ракетных батарей, разрушения полевых фортификационных и других оборонительных сооружений, командных пунктов и пунктов управления, средств противовоздушной и противоракетной обороны, танков и других бронированных целей, живой силы и огневых средств противника. Дальность ведения огня должна была препятствовать маневрам резервов противника, расположенным в глубине его обороны. Гаубица должна была вести огонь как по наблюдаемым, так и ненаблюдаемым целям с закрытых позиций и прямой наводкой, включая эксплуатацию в горных условиях. Несмотря на то, что основной целью создания новой артиллерийской системы являлось превосходство над иностранными конкурентами, как существующими, так и только разрабатываемыми, снова обязательным требованием была оставлена возможность использования с артсистемой старых штатных выстрелов буксируемых гаубиц Д-20, МЛ-20, самоходных орудий 2С3 и 2С5, с переменными зарядами как в стальных, так и в латунных гильзах.

Комплекс НИОКР по созданию новой буксируемой гаубицы Мста-Б начался в 1976 году. Основной целью разработки новой артиллерийской системы было: повышение дальности ведения огня, увеличение угла вертикального наведения, повышение эффективного действия снаряда у цели, маневренности и остальных характеристик в сравнении с гаубицами Д-1, МЛ-20 и Д-20, находившимися на вооружении Советской Армии.

Основное внимание при разработке новой гаубицы уделялось вопросу обеспечения высоких показателей кучности стрельбы за счет конструктивных мероприятий. Компоновка основных узлов 152-мм гаубицы Мста-Б была реализована с учетом обеспечения стабильности возмущающих моментов, возникающих при стрельбе. Еще на этапе проектирования и отработки орудия конструкторами было осуществлено исследование по выбору оптимального сочетания конструктивных и геометрических параметров снаряда, что в итоге позволило обеспечить улучшенные аэродинамические характеристики нового осколочно-фугасного снаряда, а также его устойчивость на траектории, несмотря на существенную длину и дальнобойную форму снаряда.

Гаубица «Мста-Б» была оснащена полуавтоматическим затвором, а также досылателями пружинного типа, предназначенными для досылания снаряда и гильзы, гидродомкратом с поддоном для стрельбы при вывешенных колесах, гидравлическими противооткатными устройствами с жидкостным охлаждением тормоза отката, двухскоростным винтовым механизмом горизонтального наведения и двухскоростным механизмом вертикального наведения секторного типа, прицельным устройством, предназначенным для стрельбы с закрытых позиций и прямой наводкой, пневматической системой торможения колес, станинами с откидными сошками и подхоботовыми катками.

Работы по созданию гаубицы завершились успешно, в 1986 году новая артиллерийская система была принята на вооружение Сухопутных войск ВС СССР, серийное производство буксируемых гаубиц началось в 1987 году. Производством гаубиц занимался Пермский машиностроительный завод (сегодня «Мотовилихинские заводы»). Всего в Перми было собрано порядка 1200 таких гаубиц. За разработку 152-мм буксируемой гаубицы Мста-Б большая группа инженеров-конструкторов ОКБ ПО «Баррикады» была награждена различными правительственными наградами, а сама работа по проектированию артиллерийской системы и выстрелов к ней была удостоена Государственной премии СССР.

В 152-мм гаубице Мста-Б были успешно реализованы следующие конструктивные решения:
— трехкамерный дульный тормоз, обладавший эффективностью до 63%;
— механизм заряжания с бросковым пружинным досылателем снарядов, взводящимся от откатных частей, и направляющим лотком с приводом от затвора;
— двухскоростные механизмы наведения ствола орудия, которые обеспечивали углы вертикального наведения до 70 градусов и наведение по горизонтали при уклонах до 5 градусов;
— автоматическое отключение подрессоривания колес при разведении станин.

Буксируемая 152-мм гаубица Мста-Б (2А65) была построена по классической для артиллерийских орудий схеме. Гаубица получила оснащенный трехкамерным литым дульным тормозом и полуавтоматическим вертикальным клиновым затвором ствол-моноблок, длина ствола — 53 калибра. Над стволом были расположены гидропневматические противооткатные устройства (накатник и тормоз отката с жидкостным охлаждением). Для защиты расчета (состоял из 8 человек) и механизмов гаубицы от мелких осколков и пуль гаубица имела верхний станок со щитовым прикрытием. Также имелись поворотный (двухскоростной, винтовой), подъемный (двухскоростной, секторного типа) и уравновешивающий механизмы.

Нижний станок гаубицы получил две станины коробчатого сечения и двухколесную ходовую часть. На нижнем станке лафета гаубицы был установлен специальный поддон, на который с помощью гидравлического домкрата опускалось орудие при переводе артсистемы из походного в боевое положение. На концах коробчатых станин были размещены вспомогательные металлические катки, при помощи которых гаубицу можно было повернуть для ведения огня в любом необходимом положении (без изменения положения станин гаубицы угол составлял 55 градусов). В вертикальной плоскости имеющийся подъемный механизм верхнего станка обеспечивает наведение 152-мм гаубицы Мста-Б на цель в диапазоне углов от −3,5 до +70 градусов. Для уменьшения утомляемости номеров расчета гаубицы и повышения скорострельности она была оснащена двумя пружинными досылателями броскового типа для досылки зарядов и снарядов.

При переводе гаубицы в походное положение поддон поднимается и крепится к стволу и люльке, а станины сдвигаются и соединяются затем с прицепным устройством тягача. В качестве штатного средства транспортировки артиллерийской системы выступает армейский грузовой автомобиль повышенной проходимости Урал-4320, обладающий колесной формулой 6х6. Имеющийся у гаубицы подрессоренный колесный ход обеспечивает ее буксировку по шоссе со скоростью до 80 км/ч, а при движении по пересеченной местности — до 20 км/ч.

В боекомплект 152-мм буксируемой гаубицы Мста-Б входили несколько типов осколочно-фугасных снарядов (включая 3ОФ61 увеличенной дальности, обладающий донным газогенератором), снаряды-постановщики радиопомех, кассетные снаряды с осколочно-фугасными и кумулятивно-осколочными поражающими элементами, дымовые снаряды-целеуказатели. Также с гаубицей может использоваться корректируемый артиллерийский боеприпас 3ОФ39 комплекса управляемого вооружения «Краснополь» с лазерной подсветкой цели. Расчет из трех человек может подсвечивать цель с помощью лазерного целеуказателя-дальномера, который входит в состав переносного комплекса автоматизированного управления огнем «Малахит». Малоразмерные цели типа танк могут подсвечиваться с расстояния до 4-х километров ночью и 5-7 километров днем, более крупные цели — до 15 километров.

Максимальная дальность стрельбы обычными осколочно-фугасными снарядами составляет 24,7 километра, снарядом 3ОФ61 с газогенератором донного вдува и дальнобойным зарядом — до 30 километров. С гаубицей могут использоваться все типы выстрелов раздельного заряжения, созданных как для буксируемой Мста-Б, так и для САУ 2С19 Мста-С, а также для более ранних артиллерийских систем того же калибра — гаубиц Д-20 и МЛ-20, САУ 2С3 «Акация».

Тактико-технические характеристики гаубицы Мста-Б:

Калибр — 152 мм.
Масса — 7000 кг.
Максимальная дальность стрельбы — 24,7/30 км.
Скорострельность — 7-8 выстр./мин.
Боекомплект — 60 выстрелов.
Масса снаряда — 43,56 кг.
Угол возвышения — от -3 до +70 градусов.
Угол горизонтального наведения — 55 градусов.
Штатный тягач — Урал-4320 или МТ-ЛБ.
Скорость транспортировки — до 80 км/ч (по шоссе).
Расчет — 8 человек.



cezarium.com

Гаубица «Мста-Б» 152 мм

Подробности

Категория: Артиллерия и крупнокалиберные орудия

Опубликовано: 05.10.2016

Гаубица «Мста-Б» — буксируемое артиллерийское орудие с калибром 152 мм.

1. История создания
2. Общее описание
3. Боеприпасы
4. Технические характеристики
5. Зарубежные аналоги

В 1976 году руководство Главного ракетно-артиллерийского управления при Министерстве Обороны Советского Союза решило сменить существующие, уступающие зарубежным образцам, орудийные установки Д1, Д 20, МЛ-20. Было установлено техническое задание, которое предписывало разработать и создать более маневренное, скоростное артиллерийское орудие, имеющее лучшую дальность, увеличенный вертикальный угол наводки, стреляющее снарядами с большим поражающим действием. Работы были поручены коллективу конструкторов ПО «Баррикады» (в будущем — «Титан»), который возглавлял Сергеев Г. В 1986 году буксируемая гаубица 2А65 «Мста-Б» 152 мм нового поколения была разработана и на следующий год запущена в серию. Ее производство осуществляет пермское предприятие «Мотовилихинские заводы». До настоящего времени гаубица используется в сухопутных войсках РФ. Также «Мста-Б» «служит» в артиллерийских подразделениях Белоруссии, Украины, Казахстана, Грузии.

Общее описание

Как для всех орудий классического, буксируемого типа, гаубица 2А65 имеет предназначение в уничтожении живой силы противника в зоне массового скопления, бронетехники, артиллерийских батарей, укрепленных командных пунктов врага и других защитных сооружений, складов с боеприпасами, подразделений и установок ПВО.

«Мста-Б» имеет собрата по артиллерийской части – самоходную установку «Мста-С» 2С19. Проведенные многочисленные исследования при разработке помогли произвести новую оригинальную форму снаряда, который обладает аэродинамическими качествами и стабильной траекторией при полете. Конструкция «Мста-Б». Устройство гаубицы состоит из тонкого длинного ствола-моноблока, который снабжен трехкамерным дульным тормозом, клиновым затвором полуавтоматического типа. Упор орудия приходится на две раздвижные станины, которые для удобства перемещения установлены на металлические диски. При их помощи орудие можно развернуть без изменения положения станин на необходимый угол до 52 градусов. Угол наводки создает механизм подъема ствола в продольной плоскости. Его диапазон равен – 3,5 до + 70 градусов.

Защищает артиллерийский расчет и конструкцию механизмов от попадания вражеских осколков, пуль верхний станок, выполненный из высококачественной стали. Над стволом гаубицы расположены гидропневматические противооткатные устройства, снабженные жидкостной системой охлаждения. Для облегчения работы номеров расчета и улучшения показателей скорострельности гаубица оборудована пружинными досылателями снарядов. Стрельбу можно производить в двух режимах: прямой наводкой и с закрытой позиции.

В боевом положении орудие устанавливается при помощи гидравлического домкрата на металлический поддон, который находится на лафете нижнего станка. По времени переход от боевого положения к походному происходит быстро: в течение двух с половиной минут. Опорные станины крепятся к буксирному устройству автомашины, а поддон прикрепляется к стволу. Пара колес в конструкции гаубицы в режиме боевого расположения станин имеют возможность автоматического подрессоривания. В качестве буксира возможно использование «Урала» — 4320, имеющего колесную формулу 6х6. Гаубицу обслуживает расчет состоящий из восьми человек.

class=»eliadunit»>

Боеприпасы.

«Мста-Б» — орудие, которое может использовать для стрельбы практически любые снаряды калибра 152 мм. Это могут быть боеприпасы от артиллерийских орудий Д-20, МЛ-20, «Акации». Снаряды по своим характеристикам могут быть:

• осколочно-фугасные разных модификаций,
• кассетные кумулятивно-осколочные,
• кассетные с осколочными боевыми элементами,
• для установки радиопомех,
• выполняющие роль дымовых завес,
• корректируемые с лазерным наведением.

Технические характеристики

Артиллерийская буксируемая гаубица «Мста-Б» имеет следующие показатели.

• Вес установки – 7 000 кг.
• Вес снаряда – 42,86 кг.
• Длина гаубицы – 12 700 мм.
• Длина ствольной части – 7 200 мм.
• Высота орудия – 2 950 мм.
• Ширина – 2 500 мм.
• Угол поворота — — 27 — + 28 градусов.
• Диапазон прицельной стрельбы осколочно-фугасными снарядами – 6 400м — 24 700 м,
• при ведении огня такими же боеприпасами, но снабженные газогенератором – 28 900 м.
• Скорострельность – 7 выстрелов в минуту.
• Скорость при начале полета – 28 м/сек.
• Скоростные возможности при буксировке – 20 км/час по грунтовой дороге и 80 км/час — на шоссе.

«Мста-Б» 2А65 может использоваться при автоматизированной системе управления огнем с передвижных комплексов «Капустник» и «Фальцет».

В настоящее время гаубица постоянно модернизируется. Так модификация «Мсты» 2С19М1 достигла рекордной отметки по дальности полета – 41 000 м.

Зарубежные аналоги.

Не сидят без дела и зарубежные производители артиллерийского орудия. В США после проведения модернизации прежней конструкции М109 получилось боевое орудие с очень приличными показателями. Новая установка М109А6 «Палладин» имеет дальность 30 км при стрельбе обычным осколочно-фугасным снарядом. Отличные параметры имеет легкая американская гаубица LW-155 с калибром 155 мм. Проводятся работы по улучшению эффективности снарядов. В тех же Штатах разработан снаряд М795 калибра 155 мм. Его преимущество в применении нового стального материала, который после разрыва имеет свойство делиться на гораздо меньшие, чем раньше осколки, которые за счет меньшего веса имеют большую скорость и становятся опаснее. Среди российских аналогов можно отметить гаубицу, произведенную в Екатеринбурге 2А61 «Пат-Б» с калибром 155 мм. Это артиллерийское орудие переведено под стандарт снарядов гаубиц из стран НАТО.

Подводим итоги.

Российская гаубица «Мста-Б» 2А65 в настоящее время ничем не уступает аналогам из-за рубежа, а по ряду показателей превосходит их. Хорошая дальность полета снаряда такого калибра, высокая скорострельность делает ее опасным оружием для противника в условиях современных военных действиях.

class=»eliadunit»>

tehnorussia.su

152-мм гаубица 2А65 «Мста-Б»

Дальнобойная гаубица, унифицированная с артиллерийской частью самоходной установки «Мста».

Разработка новой дальнобойной буксируемой гаубицы (на замену Д-20) была запущена в конце 1970-х годов, одновременно с созданием новой САУ, идущей на замену самоходной гаубицы 2С3 «Акация». Установки были унифицированы по артиллерийской части (т. е. используемому орудию). В качестве САУ получилась 2С19 «Мста», а в качестве буксируемого варианта — «Мста-Б».

Разрабатывало гаубицу ОКБ волгоградского завода «Баррикады» (ныне ЦКБ «Титан»). В 1986 году гаубица была принята на вооружение сухопутных войск и береговых войск ВМФ, с 1987 года началось серийное производство на Пермском машиностроительном заводе (ныне «Мотовилихинские заводы»). Всего было выпущено около 1200 таких стволов, основная часть находится в России, также орудие используют Белоруссия, Казахстан, Украина, Грузия.

152-мм дивизионная гаубица 2А65 «Мста-Б», Технический музей Тольятти. Фото: ShinePhantom

Орудию в силу увеличенной дальности ставилась задача как на поражение личного состава, укреплений и техники противника, так и на контрбатарейную борьбу, а также на работу в непосредственном тылу — уничтожение тактических средств ядерного нападения, пунктов управления, систем ПВО и т. п.

Масса орудия 7 тонн. Скорострельность 7−8 выстрелов в минуту. Расчет 8 человек. Из походного положения в боевое гаубица переводится за 2−2,5 минуты. Штатные тягачи орудия — «Урал-4320» или гусеничный транспортер МТЛБ. Скорость транспортирования по шоссейной дороге до 80 км/ч, по пересеченной местности до 20 км/ч.

Гаубица способна применять как выстрелы САУ 2С19 «Мста», так и 152-мм выстрелы более старых гаубиц Д-20, МЛ-20, САУ 2С3 «Акация». В боекомплект входят несколько типов осколочно-фугасных снарядов (включая 3ОФ61 увеличенной дальности с донным газогенератором), кассетные снаряды с кумулятивно-осколочными и осколочно-фугасными поражающими элементами, снаряды-постановщики радиопомех, дымовые снаряды-целеуказатели. Может применяться корректируемый снаряд 3ОФ39 комплекса «Краснополь» с лазерной подсветкой цели.

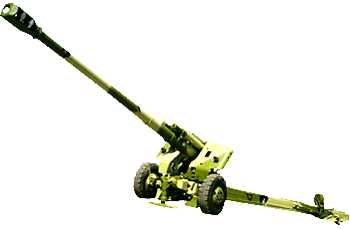

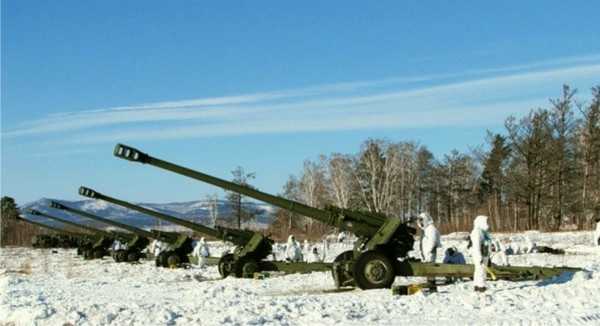

152-мм гаубица 2А65 «Мста-Б». Фото: mil.ru

Максимальная дальность стрельбы осколочно-фугасными снарядами 24,7 км, снарядом 3ОФ61 — до 30 км.

Огонь артиллерийских дивизионов, оснащенных гаубицами «Мста-Б», управляются автоматизированными системами «Фальцет» и «Капустник».

defendingrussia.ru
