Ан-225 — Википедия

Запрос «Мрия» перенаправляется сюда; Также сюда перенаправляется запрос «Самый большой самолёт в мире». О других летательных аппаратах см. Список самых больших воздушных судов.
Ан-225 «Мрия»

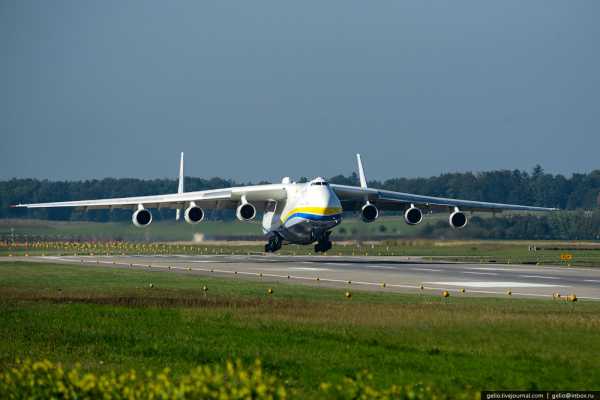

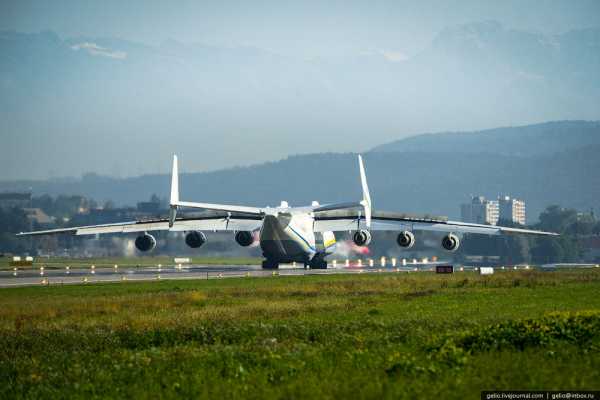

Ан-225 в полёте
Тип Грузовой самолёт
Разработчик ОКБ им. О. К. Антонова
Производитель КиАПО
Главный конструктор П. В. Балабуев
В. И. Толмачёв
Первый полёт 21 декабря 1988 года[1]
Начало эксплуатации 1989 год
Статус эксплуатируется
Эксплуатанты Авиалинии Антонова
Годы производства 1988 год
Единиц произведено 1
Базовая модель Ан-124 «Руслан»
 Изображения на Викискладе

Ан-225 «Мрия» (укр. Мрія: «Мечта», по

ru.wikipedia.org

Ан-225 «Мрия». Отзывы, технические характеристики, фото. Тяжелый транспортный самолет

Авиалайнер Ан-225 «Мрия», фото которого расположены ниже, представляет собой самый тяжёлый по грузоподъёмности самолет из всех, которые когда-нибудь взлетали в воздух. Наибольший его взлётный вес равняется 640 тоннам. Создание модели было связано с необходимостью строительства воздушной транспортной системы для нужд проекта многоразового советского космического корабля «Буран». Нельзя не отметить тот факт, что на данный момент это воздушное судно существует всего лишь в одном экземпляре. Обо всём этом более подробно и пойдёт речь далее.

Заказ на проектирование

В средине 1988 года правительство Советского Союза поручило Конструкторскому бюро имени Антонова разработать проект и построить новый самолёт. Главным требованием, которое к нему выдвигалось, была возможность перевозить космический корабль «Буран». Кроме этого, воздушное судно планировалось использовать в такой сфере деятельности, как транспортная авиация, где бы за счёт него осуществлялись перевозки крупногабаритного оборудования для нефтяной, строительной и горнодобывающей промышленностей.

Предшественник

Помимо всех остальных требований, перед конструкторами стояла задача как можно сильнее удешевить стоимость нового авиалайнера. Кроме этого, необходимо было максимально сократить сроки его строительства. В связи с этим ими было принято решение взять за основу конструкцию, а также основные агрегаты и узлы у другой крупной модели — АН-124 «Руслан». Следует отметить, что на тот момент она уверенно возглавляла рейтинг «Лучшие самолеты Украины» (фото судна приведено ниже).

Свой первый полёт этот лайнер совершил в конце 1982 года. Его транспортные характеристики были одними из наилучших на планете. Ярким доказательством того стал тот факт, что после появления «Руслана» некоторые мировые космические компании начали активно дорабатывать свои воздушные транспортные судна. Это касается и американцев, которые в срочном порядке принялись совершенствовать свой проект «Локхид» — С-5А «Гэлэкси».

Предварительные проработки показывали, что этот тяжелый транспортный самолет по такому показателю, как грузоподъёмность, способен был перевозить составные элементы не только системы «Буран», но даже кислородный и водородный баки ракеты «Энергия» в состыкованном виде. С другой стороны, из-за его хвостового однокилевого оперения внешняя перевозка длинномерных грузов стала невозможной.

Ключевые изменения

Конструкторы изменили для «Мрии» конструкцию крыльев. В связи с добавлением дополнительных секций по центру увеличился их размах. Конструкция креплений для крыльев на пилонах осталась прежней, однако их количество выросло до шести. Если размер поперечного сечения фюзеляжа, по сравнению с предыдущей модификацией, остался прежним, то общая длина корпуса увеличилась. С целью уменьшения веса было принято решение о ликвидации грузового заднего люка со всеми приспособлениями, предназначенными для осуществления погрузки и разгрузки. Для доступа в грузовое отделение носовая часть лайнера поднимается. В общей сложности на открытие или закрытие рампы требуется около десяти минут. На модели «Руслан» устанавливались пять отдельных стоек с парными колёсами, которые были основной опорой для шасси, в Ан-225 их число повысилось до семи. Хвостовое оперенье для возможности перевозки грузов за пределами кузова было выполнено двухкилевым.

Презентация

Самолет Ан-225 «Мрия» был представлен советской общественности генеральным конструктором бюро имени Антонова, П. В. Балабуевым, 30 ноября 1988 года. Тогда же инженеры впервые выкатили авиалайнер из сборочного цеха. Через несколько дней машина выполнила свои первые манёвры на аэродроме завода, а именно пробежки на скорости до 200 км/ч, развороты и подъёмы передних стоек шасси. 1 февраля 1989 года в аэропорту «Борисполь» он впервые был показан зарубежным экспертам и журналистам.

Первый взлёт

Изначально конструкторы планировали совершить дебютный взлёт в воздух 20 декабря 1988 года. Однако по причине плохих погодных условий (сильный ветер и низкая облачность) это мероприятие было отложено. Аналогичной была ситуация и на следующий день. Несмотря на это, после разбега в 950 метров, судно легко оторвалось от земли и начало набирать высоту. Первый полёт лайнера длился 1 час и 14 минут. Главное, что хотели определить во время него конструкторы Ан-225 «Мрия» – характеристики системы управления судном, а также правильность и надёжность функционирования бортового оборудования. Кроме этого, инженерам необходимо было уточнить аэродинамические поправки машины. По результатам полёта они пришли к выводу, что все системы и узлы работают в полном соответствии с расчетными данными. 28 декабря 1988 года лайнер выполнил ещё один контрольный полёт.

Рекорды

На 22 марта 1989 года был намечен очень необычный рейс самолёта «Мрия» (Ан-225). Технические характеристики лайнера давали все предпосылки к тому, чтобы побить несколько мировых рекордов. В подготовке к этому событию активное участие принимали многие специалисты – испытатели, конструкторы, техники, инженеры и пилоты. После комиссионного взвешивания груза, масса которого составила 156,3 тонны, заливные горловины топливных баков были опломбированы. Далее судно без проблем взлетело в воздух, а через 45 минут после этого успешно приземлилось. За этот короткий промежуток времени Ан-225 «Мрия» побил 110 рекордов мира. Предыдущее достижение американского «Боинга 747-400» в таком показателе, как максимальная взлётная масса, было превышено на целых 104 тонны. Отзывы экспертов свидетельствовали о том, что Ан-225 ждёт большое и светлое будущее.

Выполнение главной цели

Как бы там ни было, установка мировых рекордов была далеко не основной целью при строительстве новинки. Как уже было отмечено выше, перед самолётом ставилась цель внешней перевозки космического комплекса «Буран». Свой первый рейс с таким грузом на «спине» лайнер совершил 13 мая 1989 года, когда доставил его на космодром «Байконур». Экипажу, возглавляемому А. Галуненком, удалось проверить управляемость судна с «Бураном» на борту, а также замерить топливное потребление и скорость лёта в различных условиях. Через десять дней после этого самолёт осуществил беспересадочный перелёт по маршруту «Байконур–Киев». Дистанция в 2700 километров в этом случае была преодолена за 4 часа и 25 минут. Фото самого большого самолета на планете с «Бураном» на борту приведено ниже.

Первый коммерческий рейс

Свой дебютный коммерческий полёт Ан-225 произвёл в мае 1990 года. Тогда авиалайнер перевёз специальный трактор «Т-800» (его вес составлял более 100 тонн) из Челябинска в Якутию. После того как он приземлился на аэродроме, моментально попал в окружение восторжённой толпы. Следует отметить, что данная экспедиция стала далеко не случайной. Она имела огромное значение не столько для народного хозяйства страны, сколько несла в себе цель проведения проверки транспортных способностей самолёта в таких сложных условиях, как в Заполярье. По результатам конструкторами был проведён целый ряд полезных исследований и сделаны ценные выводы.

Основные характеристики

Одни из главных достоинств самолета «Мрия» (Ан-225) – технические характеристики и лётные данные. Лайнер оборудован шестью турбореактивными двигателями, которые называются Д-18Т. Вес каждого из них превышает отметку в четыре тонны. Суммарная их тяга равняется 1377 кН, что является небывалой до этого величиной. Во время взлёта каждый из них развивает мощность, которая составляет 12 500 лошадиных сил. Размах крыла у этого воздушного судна составляет 88,4 метра, в то время как площадь – 905 метров квадратных. Что касается габаритов, то его длина и высота равняется 84 и 18,1 метра соответственно.

Крейсерская скорость Ан-225 установлена на отметке 850 км/ч. При условии полной заправки топливных баков судно способно преодолевать 15 тысяч километров в пустом состоянии и 4,5 тысячи километров с максимальной загрузкой. Полезная нагрузка авиалайнера равняется 250 тоннам. При этом он способен осуществлять перелёты на высоте до 11 тысяч метров. Что касается требований к взлётно-посадочной полосе, то ее минимальная длина должна составлять 3 километра. Топливное потребление машины составляет почти 16 тонн в час (при условии эксплуатации на крейсерской скорости и с полной загрузкой).

Возможности

Воздушное судно способно осуществлять беспересадочные внутриконтинентальные перевозки грузов, вес которых составляет до 200 тонн, а также межконтинентальную транспортировку грузов весом до 150 тонн. Снаружи на фюзеляже самолётом можно перевозить крупногабаритные элементы, которые весят до 200 тонн. Грузовая кабина у Ан-225 является довольно вместительной. В частности, внутри фюзеляжа без проблем разместятся 16 авиационных универсальных контейнеров УАК-10 (по 10 тонн), 50 легковых машин либо моногрузы весом до 200 тонн (самосвалы, генераторы, турбины и прочее). Для осуществления погрузки и выгрузки модель оборудована целым комплексом, в состав которого входят четыре подъёмных механизма грузоподъёмностью по пять тонн. Помимо этого, конструкторы судна предусмотрели две лебёдки.

Экипаж

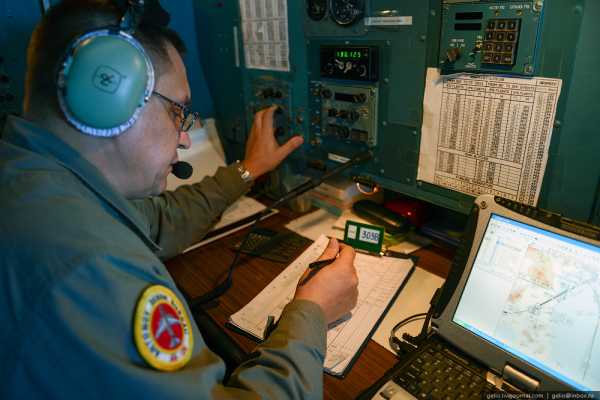

Управление самолетом Ан-225 «Мрия» осуществляется экипажем, в состав которого входят шесть человек. Для того чтоб облегчить доступ в кабину, кресла первого и второго пилотов оборудованы целой системой регулировок и способны вращаться. Сзади за ними находится рабочее место специалиста по навигации и связи. Справа в кабине расположены сидения бортовых инженеров. Следует отметить, что внутри авиалайнера предусмотрено помещение для резервного экипажа. В главной кабине в общей сложности оборудовано шесть мест, а во вспомогательной – двенадцать. Для того чтоб стать командиром экипажа этой машины, пилот должен иметь стаж руководства моделью Ан-124 «Руслан», составляющий не менее пяти лет.

Авионика

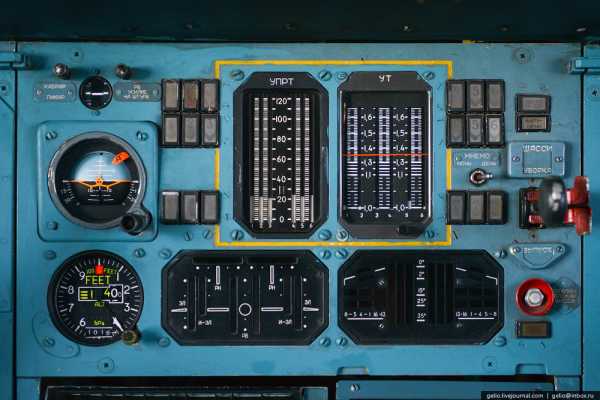

В авионику модели Ан-225 «Мрия» входит автоматическая система контроля характеристик полёта, а также дисплей с динамической картой. При этом электронные мониторы, которые предназначены для электронного контроля, здесь отсутствуют. Носовой отсек разбит на две диэлектрические зоны. Они предназначены для обеспечения защиты радара наземной навигации, а также радиолокационной системы переднего обзора. В роли резервных приборов здесь выступают указатель высоты и авиагоризонт. Кроме этого, в кабине есть указатель положения топливных рычагов, индикаторы тяги силовых установок, датчики отклонения взлётно-посадочных устройств и рулевых поверхностей.

Возрождение

После того как распался Советский Союз, крупнейший в мире самолёт оказался никому не нужным. В 1994 году его полёты были прекращены. Более того, двигатели и прочее оборудование с него вообще были сняты с целью дальнейшего применения в «Русланах». Как бы там ни было, с каждым годом всё больше ощущалась потребность реанимации проекта под названием «Мрия»: большие самолёты от других ведущих мировых производителей неспособны были справиться с теми заданиями, которые были под силу только модели Ан-225. Как результат, конструкторы доработали лайнер с целью обеспечения его соответствия существующим стандартам в гражданской авиации.

7 мая 2001 года считается вторым днём рождения «Мрии». Именно тогда, после ряда пробежек, разворотов и испытаний, лайнер опять поднялся в воздух. На его борту было нанесено обозначение UR-82060, а экипаж возглавил лётчик А. В. Галуненко. Машина провела около пятнадцати минут в воздухе, после чего благополучно приземлилась. 23 мая 2011 года судно получило все необходимые сертификаты, в том числе и международные. Это позволяет использовать его для коммерческих перевозок грузов.

Второй экземпляр

С самого начала строительства самолета Ан-225 «Мрия» планировалось создание двух его экземпляров. Несмотря на это, вторая машина достроена так и не была. Причиной этого стало отсутствие должного финансирования проекта. В настоящее время она находится на территории завода имени Антонова. Специалисты оценивают общую степень её готовности в 70 процентов. Если конкретнее, то еще с советских времён остался фюзеляж, одно крыло и центроплан. По словам конструкторов, достроить эту машину вполне реально, однако на это требуется денежная сумма, составляющая около 150 миллионов американских долларов. Это возможно лишь при появлении заказчика или спонсора.

Некоторые особенности самолета «Мрия»

С целью обеспечения безопасности при полёте центр тяжести у этого авиалайнера с грузом необходимо размещать по длине в определённых пределах. В связи с этим погрузка осуществляется в соответствии с инструкцией. Проверка правильности этого процесса входит в обязанность второго пилота. Водило от других производителей для транспортировки этого судна использовать невозможно, поэтому на его борту перевозится собственный экземпляр этого устройства. Это тяжелый транспортный самолет, из-за огромного веса машины на асфальте всегда остаются следы от шасси. При этом стоимость одной их шины стартует с отметки в одну тысячу американских долларов.

fb.ru

Ан-225 «Мрия»: самый большой грузовой самолет

Среди множества самолетов, появившихся со времен первого полета братьев Райт, есть несколько уникальных машин, специально созданных для выполнения особых функций либо для проверки необычных технических решений. Многие из этих самолетов так и не пошли в серию или были сделаны в ограниченном количестве.

Наш материал — о совершенно уникальном самолете, который также был сконструирован для особой работы и сделан в единственном экземпляре. Но эта машина до сих пор в строю, она служит людям и не устает поражать своей эпической мощью. Речь идет о самом большом самолете в мире – транспортном самолете Ан-225 «Мрия».

История создания Ан-225 «Мрия»

Эта машина была спроектирована и построена в очень короткие сроки: первые чертежи появились в 1985 году, а в 1988 году транспортный самолет уже был построен. Причину столь сжатых сроков довольно легко объяснить: «Мрия» создавалась с использованием хорошо отработанных узлов и агрегатов самолета Ан-124 «Руслан». Фюзеляж «Мрии» имеет те же поперечные размеры, что и Ан-124, но длиннее его, увеличился размах и площадь крыльев. Такое же строение, как у «Руслана,» имеет крыло, но в него были добавлены дополнительные секции. У Ан-225 появились два дополнительных двигателя. Шасси самолета почти аналогично шасси «Руслана» — но в нем семь вместо пяти стоек. Существенно был изменен грузовой отсек. Изначально на авиазаводе были заложены два самолета, но пока что достроен только один Ан-225. Второй экземпляр уникального самолета готов приблизительно на 70% и может быть достроен в любое время при наличии должного финансирования. Для его достройки нужна сумма 100-120 миллионов долларов.

1 февраля 1989 года самолет был показан широкой публике, а в мае того же года Ан-225 совершил беспосадочный перелет из Байконура в Киев, неся у себя на спине «Буран» весом 60 тонн. В том же месяце Ан-225 доставил космический корабль «Буран» на авиасалон в Париже и произвел там настоящий фурор. В общей сложности на счету самолета 240 мировых рекордов, в том числе перевозка самого тяжелого груза (253 тонны), самого тяжелого монолитного груза (188 тонн) и самого длинного груза.

Самолет Ан-225 «Мрия» изначально создавался для нужд советской космической отрасли.

В те годы Советский Союз строил «Буран» — свой первый корабль многоразового использования, ответ американскому шаттлу. Для реализации этого проекта была необходима транспортная система, с помощью которой можно было перевозить грузы больших размеров. Именно для этих целей и задумывалась «Мрия». Кроме компонентов и узлов самого космического корабля, необходимо было транспортировать и части ракеты «Энергия», которые также имели колоссальные размеры. Все это доставлялось с места производства до точек окончательной сборки. Узлы и компоненты «Энергии» и «Бурана» изготавливали в центральных регионах СССР, а окончательная сборка космической системы происходила в Казахстане, на космодроме Байконур. Кроме того, Ан-225 изначально проектировали так, чтобы в будущем он мог перевозить готовый космический корабль «Буран». Также Ан-225 мог перевозить крупногабаритные грузы для нужд народного хозяйства, например, оборудование для горнодобывающей, нефтегазовой промышленности.

Помимо участия в советской космической программе, самолет должен был использоваться для перевозки негабаритных грузов на большие расстояния. Эту работу Ан-225 «Мрия» выполнят и сегодня.

Общие функции и задачи машины можно описать так:

  • перевозки грузов широкого назначения (крупногабаритных, тяжелых) общим весом до 250 т;
  • внутриконтинентальные беспосадочные перевозки грузов весом 180−200 т;
  • межконтинентальные перевозки грузов весом до 150 т;
  • перевозки тяжелых крупногабаритных грузов на внешней подвеске общим весом до 200 т;
  • использование самолета для воздушного старта космических аппаратов.

Летающий космодром Ан-225 «Мрия»

Не это далеко не все. Перед уникальным самолетом ставили и другие, еще более амбициозные задачи — и они также были связаны с космосом. Самолет Ан-225 «Мрия» должен был стать своеобразным летающим космодромом, платформой, с которой на орбиту выводились бы космические корабли и ракеты. «Мрия», по замыслу конструкторов, должны была стать первой ступенью для старта многоразовых космических кораблей типа «Буран». Поэтому изначально перед конструкторами стояла задача сделать самолет с грузоподъемностью не менее 250 тонн.

Советский шаттл должен был стартовать со «спины» самолета. Подобный способ запуска аппаратов на околоземную орбиту имеет множество серьезных плюсов. Во-первых, не нужно строить очень дорогостоящие наземные пусковые комплексы, а во-вторых, запуск ракеты или корабля с самолета серьезно экономит топливо и позволяет увеличить полезную нагрузку космического аппарата. В некоторых случаях это может позволить совсем отказаться от первой ступени ракеты.

Различные варианты воздушного старта разрабатываются и в настоящее время. Особенно активно в этом направлении работают в США, есть и российские наработки.

Увы, с распадом Советского Союза проект «воздушного старта» с применением Ан-225 был практически похоронен. Этот самолет был активным участником программы «Энергия-Буран». Ан-225 выполнил четырнадцать полетов с «Бураном» на верхней части фюзеляжа, в рамках этой программы были перевезены сотни тонн различных грузов.

После 1991 года финансирование программы «Энергия-Буран» прекратилось, и Ан-225 остался без работы. Только в 2000 году началась модернизация машины для использования ее в коммерческих целях. Самолет Ан-225 «Мрия» обладает уникальными техническими характеристиками, огромной грузоподъемностью и может перевозить крупногабаритные грузы на своем фюзеляже — все это делает самолет очень востребованным для коммерческих перевозок.

С того времени Ан-225 выполнил множество рейсов и перевез сотни тонн различных грузов. Некоторые транспортные операции можно смело назвать уникальными и не имеющими аналогов в истории авиации. Самолет несколько раз принимал участие в гуманитарных операциях. После разрушительного цунами он доставлял электрогенераторы в Самоа, перевозил строительную технику в разрушенное землетрясением Гаити, помогал устранять последствия землетрясения в Японии.
В 2009 году была проведена модернизация самолета Ан-225, и срок его службы был продлен.

Устройство самолета Ан-225

Самолет Ан-225 «Мрия» выполнен по классической схеме, с высокоподнятыми крыльями небольшой стреловидности. Кабина находится в передней части самолета, грузовой люк также расположен в носовой части машины. Самолет выполнен по двухкилевой схеме. Подобное решение связано с необходимостью перевозить грузы на фюзеляже самолета. Планер самолета Ан-225 имеет очень высокие аэродинамические свойства, величина аэродинамического качества этой машины равна 19, что является отличным показателем не только для транспортных, но и для пассажирских самолетов. Это, в свою очередь, серьезно улучшило характеристики самолета и снизило расход топлива.

Практически все внутреннее пространство фюзеляжа занимает грузовой отсек. По сравнению с Ан-124 он стал больше на 10% (на семь метров). При этом размах крыла увеличился всего лишь на 20%, были добавлены еще два двигателя, а грузоподъемность самолета выросла в полтора раза. При строительстве Ан-225 активно использовались чертежи, узлы и агрегаты Ан-124, благодаря чему самолет и смогли создать в такой короткий срок. Вот основные отличия Ан-225 от Ан-124 «Руслан»:

• новый центроплан;
• увеличена длина фюзеляжа;

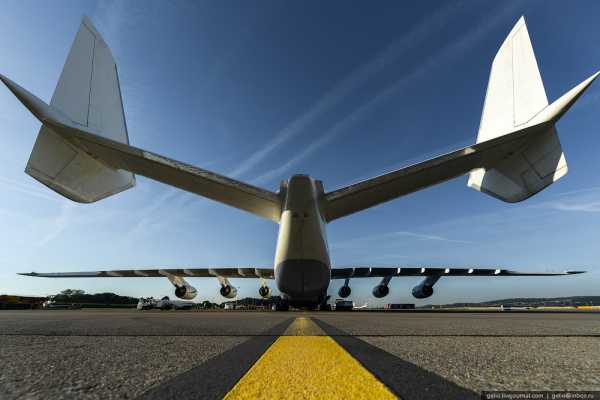

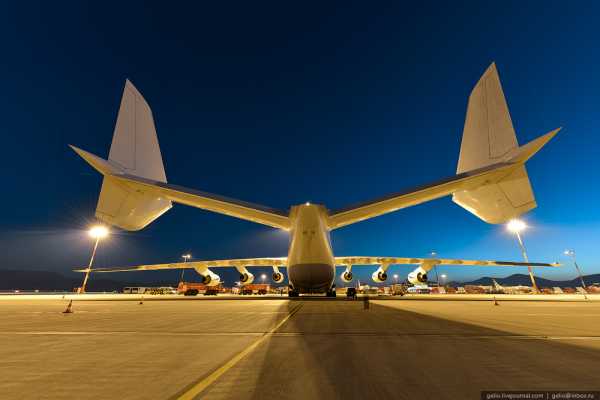

• однокилевое хвостовое оперение заменено на двухкилевое;
• отсутствие хвостового грузового люка;
• количества стоек основного шасси увеличено с пяти до семи;
• система крепления и наддува наружных грузов;
• установлены два дополнительных двигателя Д-18Т.

В отличие от «Руслана», «Мрия» имеет всего лишь один грузовой люк в носовой части самолета. Как и ее предшественник, «Мрия» может изменять клиренс и угол наклона фюзеляжа, что крайне удобно при погрузочно-разгрузочных работах. Шасси имеет три опоры: переднюю двухстоечную и две основные, каждая из которых состоит из семи стоек. При этом все стойки независимы друг от друга и выпускаются отдельно.

Ан-225 имеет шесть двигателей Д-18Т, подвешенных под крыльями, а также две вспомогательные силовые установки, расположенные внутри фюзеляжа.

Грузовой отсек сделан герметичным и снабжен всем необходимым оборудованием для погрузочных работ. Внутри фюзеляжа Ан-225 может перевозить до шестнадцати стандартных авиационных контейнеров (каждый весом десять тонн), пятьдесят легковых автомобилей или же любой груз весом до двухсот тонн (турбины, грузовая техника особо крупных размеров, генераторы). Сверху на фюзеляже предусмотрены специальные крепления для перевозки крупногабаритных грузов.

Для взлета без груза самолету необходима взлетная полоса длиной 2400 метров, с грузом — 3500 метров.

Технические характеристики Ан-225 «Мрия»

Размеры

Размах крыла, м88,4
Длина, м84,0
Высота, м18,2

Масса, кг

Пустого250000
Максимальная взлетная600000
Масса топлива300000
Двигатель6*ТРДД Д-18Т
Удельный расход топлива, кг/кгс·ч0,57-0,63
Крейсерская скорость, км/ч850
Практическая дальность, км15600
Дальность действия, км4500
Практический потолок, м11000
Экипажшесть человек
Полезная нагрузка, кг250000-450000

Видео о Ан-225 Мрия

militaryarms.ru

Технические характеристики самолета Мрия Ан-225

В настоящее время существует огромное количество самолетов, отличающихся особыми характеристиками. Эти уникальные машины создаются в основном для реализации особых проектов или для испытания работоспособности инновационных конструкций и нестандартных технических разработок. Большое количество подобных летательных аппаратов в итоге не получает серийного производства. К числу таких воздушных судов относится и знаменитый Ан-225. Многих интересуют технические характеристики самолета Мрия Ан-225. Известно, что данная модель конструировалась для грузоподъемных перевозок особой сложности. На настоящий до конца построена только одна модель данного самолета. Примечательно, что Ан-225 все еще используется людьми, не переставая удивлять экспертов своей мощностью и размерами.

Первоначально планировалось создание двух самолетов модели «Мрия», но до конца была достроена только одна машина. Второй лайнер готов примерно на 70% и может быть завершен в любое время, но при условии обеспечения хорошей финансовой поддержки, на которую способны далеко не все инвесторы.

Ан-225 поражает своей мощностью и размерами

История создания

Несмотря на кажущуюся масштабность проекта, на его создание и реализацию ушло совсем мало времени. Первые чертежи появились в 1985 году, и спустя три года самолет уже был построен.

Как же удалось завершить работу по созданию нового летательного аппарата в такие сжатые сроки? Это достаточно легко объяснить. Самолет Ан-225 технические характеристики имеет почти такие же, что и Ан-124 «Руслан», потому что «Мрию» создавали на его базе.

Сравнительная характеристика моделей

  1. Фюзеляж лайнера Ан-225 несколько длиннее, чем у его предшественника, но при этом он имеет такие же поперечные габариты.
  2. Каждое крыло «Мрии» выполнено на основе той же конструкции, что и крылья «Руслана», но при этом имеет дополнительные секции. За счет этого увеличился общий размах и площадь крыльев Ан-225.
  3. Шасси «Мрии» имеет семь стоек, а шасси «Руслана» – пять.
  4. Самолет Ан-225 получил пару дополнительных двигателей и видоизмененный грузовой отсек.

Существуют также другие сходства и отличия между «Мрией» и «Русланом». Но необходимо отметить, что улучшенные характеристики Ан-225 позволяют ему справляться с решением более сложных задач.

Из-за большого количества сходств между двумя моделями самолетов, многие задаются вопросом: какой самолет больше Мрия или Руслан? Оба авиалайнера отличаются громадными размерами. В некоторых источниках их даже называют воздушными тяжеловесами без будущего, так как производство этих машин требует больших капиталовложений и грамотной организации строительства. По факту можно сказать, что Мрия несколько больше своего предшественника, но Руслан заслуживает звание

самого большого в мире серийного воздушного судна.

Ан-225 всегда справлялся с решением разных трудновыполнимых задач

Предназначение и функционал Ан-225

Планировалась полномасштабная эксплуатация воздушного судна для реализации целей космической отрасли СССР. Грузоподъемность самолета Мрия позволила организовать особую транспортную систему, способную обеспечить транспортировку грузов, отличающихся немалыми размерами и весом. В число таких грузов вошли части космического корабля «Буран» и ракеты «Энергия». Необходима была организация надежной транспортировки этих грузов с той точки, где они производились до пункта завершения сборки. Мрии для этого требовалось преодолеть расстояние от центральных районов СССР до Казахстана, где как раз расположился космодром Байконур.

Мрия также должен был служить нуждам народного хозяйства. Стоит подчеркнуть, что Мрия даже сейчас выполняет транспортировку негабаритных грузов на дальние дистанции.

Первая демонстрация самолета широкой публике произошла в феврале 1989 года. А уже весной Мрия совершил беспосадочный перелет из Байконура в Киев, осуществив транспортировку «Бурана», весил который 60 тонн. Чуть позже авиалайнер был отправлен с тем же грузом в парижский авиасалон, где стал сенсацией. Летательный аппарат установил более 200 мировых рекордов, связанных с перевозками тяжеловесного и крупногабаритного груза.

Перед Мрией всегда стояло много благородных целей, связанных с реализацией космических проектов, но он также используется для выполнения более общих задач:

  • осуществления грузоперевозок широкого назначения;
  • беспосадочных грузоперевозок внутри континента;
  • транспортировки грузов между континентами;
  • грузоперевозки на внешней подвеске;
  • используется для организации воздушного старта космических аппаратов.

Лайнер выполнил огромное количество рейсов и справился с транспортировкой очень сложных грузов. Большую часть операций, произведенных самолетом, можно назвать уникальными. С большинством из них за всю историю авиации не смог справиться ни один другой авиалайнер.

Ан-225 был модернизирован в 2009 году, за счет чего срок его службы несколько увеличился.

Модернизация пошла Ан-225 на пользу

Технические показатели самолета «Мрия»

Чтобы точно ответить, сколько весит самолет Мрия, следует больно подробно познакомиться с его основными техническими данными. Размах крыла авиалайнера составляет 88,4 метра, длина – 84 метра, а высота – 18,2 метра. Пустой Ан-225 весит 250 тыс. кг. Максимальная взлетная масса самолета равняется 600 тыс. кг.

Масса топлива составляет 300 тыс. кг. Шесть двигателей ТРДД Д имеют общую массу, равную 18 тоннам. Удельный расход горючего колеблется от 0,57 до 0,63 кг/кгс•ч. Лайнер достигает крейсерской скорости, равной 850 км/ч. Практическая дальность самолета равняется 15 600 км. Дальность действия – 4 500 км. В самолете может находиться 6 человек экипажа. Полетная нагрузка Мрии составляет 250 – 450 тыс. кг.

Использование Ан-225 в наши дни

Сейчас «Мрией» в основном осуществляются коммерческие грузоперевозки. Судно также периодически используется в качестве летающего стартового комплекса для авиационно-космических систем.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

samoleting.ru

Самый большой в мире самолёт Ан 225 «Мрия»

Такой гигантский транспортный самолёт с символическим названием «Мрия» был разработан в СССР прежде всего для доставки воздушным путём космических челноков «Буран» и частей ракеты-носителя «Энергия» на космодром запуска.

Громадные размеры челнока и элементов носителя делали невозможным размещение их внутри самолёта и конструкторы нашли грамотное решение – разместили крепления для них снаружи, изменив конструкцию хвостового оперения. Так родился воздушный гигант Ан 225.

История создания Ан 225 «Мрия»

В 1984 году на совещании в ЦК КПСС установили жёсткие сроки для проектирования и создания самого крупного в мире транспортного самолёта. Они были настолько краткими, что пришлось подключать к работе над проектом конструкторов, учёных, военных, пилотов, технологов и рабочих со всех республик бывшего СССР.

Ан 225 «Мрия»

Главным конструктором воздушного гиганта стал В.И. Толмачёв и под его грамотным управлением в Киеве началась работа над проектом и сборка самолёта. Запорожский моторостроительный завод разрабатывал и изготовлял двигатели Д-18, в Ташкенте выпускали центроплан и консоли, силовые части корпуса изготавливали в Ульяновске, московский завод производил оборудование управления самолётом, в Нижнем Новгороде собирали шасси, а воронежские специалисты занимались покраской планера.

Короткие сроки изготовления обуславливались и тем, что большинство частей планера, управления и узлов самолёта унифицированы с такими же узлами и агрегатами, которые уже использовались на Ан 124 «Руслан». И уже в конце 1988 года 21 декабря, только что собранный гигантский транспортный самолёт оторвался от полосы и выполнил пробный полёт.

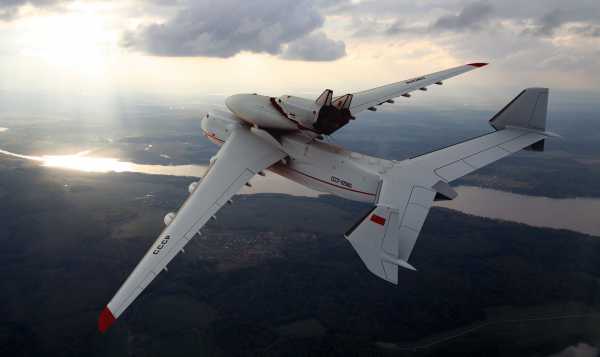

Ан 225 и «Буран»

Характеристики Ан 225

По своей аэродинамической компоновке Ан 225 – это самолёт с высокорасположенным крылом стреловидной формы и широко разнесённым двухкилевым оперением. Силовая установка состоит из шести двигателей, размещённых на пилонах под крылом по по обе стороны фюзеляжа. Шасси трёхопорное с четырёхколёсной носовой стойкой и семиколёсными парами по каждому борту.

Машина имеет удобную для погрузки носовую часть, которая поднимается вверх и впечатляющие размеры грузовой кабины, длина которой равна 43 метрам, высота и ширина соответственно 4,4 и 6,4 метра. В таком объёме можно разместить до 80 легковых автомобилей или 16 стандартных контейнеров, большегрузные самосвалы Коматцу, Юклид и БелАз.

Ан 225

Технические данные Ан 225 следующие:

  • Площадь крыла – 905 м
    2
  • Размах крыла – 88,4 м
  • Длина самолёта – 84 м
  • Вес пустого самолёта – 250 т
  • Максимальный взлётный вес – 600 т
  • Запас топлива – 300 т
  • Скорость крейсерского режима – 850 км/ч
  • Наибольшая дальность – 15600 км
  • Потолок – 11 тыс. м
  • Максимальная загрузка – 250 т
  • Экипаж – 7 чел
Ан 225 погрузка

Этот гигантский транспортный самолёт сделан полностью в одном экземпляре и принадлежит авиационной компании «Авиалинии Антонова» и является на данный момент востребованным транспортным самолётом для перевозки длинномерных грузов и моногрузов с весом до 250 тонн.

Ещё один борт со времён Советского Союза остался недостроенным, у него есть фюзеляж, крыло и центроплан, но в связи с очередным украинским майданом финансирование прекратилось. Второй экземпляр готов лишь на 70% и ждёт своего заказчика.

Ан 225 и «Буран»

Интересные случаи и факты

Не загруженный Ан 225 вылетел с украинского аэродрома в Гостомеле 10 мая 2015 года в Чехию. В аэропорту Праги воздушный гигант загрузили генератором для электростанции общим весом 130 тонн. Выполнив по пути посадки в Туркмении, Индии и Малайзии Ан 225 направился на австралийский континент. Вылетевший из Малайзии борт исчез с экранов локаторов. За полчаса до расчётного времени прибытия в аэропорт Перт Ан 225 на связь не вышел.

Как позже выяснилось, вылет задержался на два часа и пропавший самолёт благополучно приземлился в 11.50 по местному времени на аэродроме посадки Перт.

Транспортный самолёт Ан 225 запечатлён на украинской монете из серебра достоинством в 20 гривен.

Ан 225

Свыше 250 мировых рекордов зарегистрировано на Ан 225 «Мрия», из них большинство мировых достижений воздушный гигант установил по грузоподъёмности. В марте 89 года самолёт взлетел с грузом 156,3 т. за один раз перекрыв сразу 110 мировых рекорда, а в августе 2004 года перевозит из столицы Чехии в Туркмению оборудование, суммарный вес которого составляет 250 тонн.

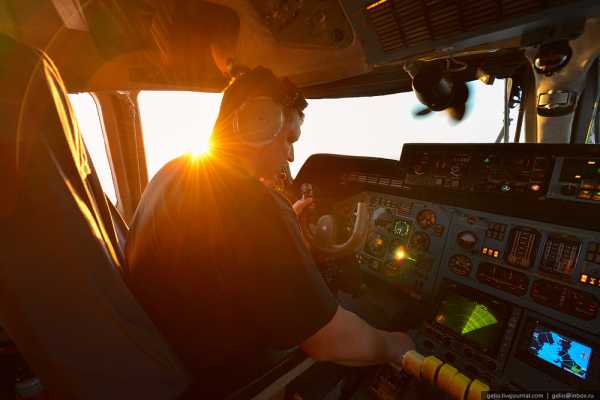

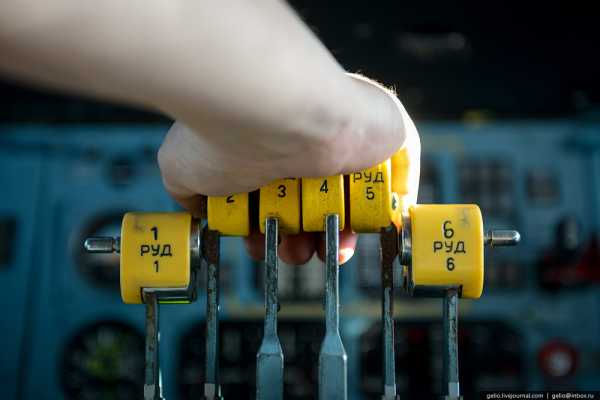

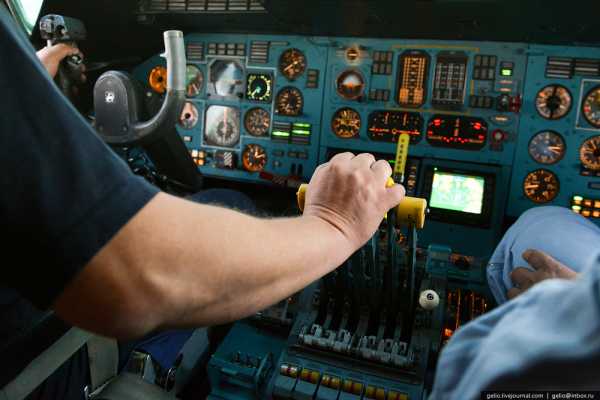

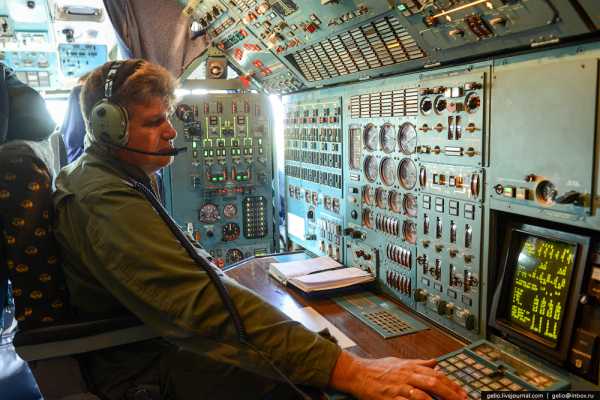

Ан 225 фото кабины

Впервые в истории перевозок по воздуху 10 июня 2010 года доставлен самый длиномерный груз – это две лопасти ветрового устройства, каждая длинною по 42,1 метра.

Видео: Самый большой транспортный самолёт в мире — Ан 225 «Мрия»

https://www.youtube.com/watch?v=PRBHkeP_y5k

The following two tabs change content below.

Рекомендуем к просмотру

comments powered by HyperComments

aviarf.ru

Как устроен Ан-225 «Мрия» — самый большой самолет в мире

Ан-225 «Мрия» (в переводе с украинского — «мечта») является самым тяжёлым грузоподъёмным самолётом, когда-либо поднимавшимся в воздух. Максимальный взлётный вес воздушного судна составляет 640 тонн. Причиной постройки Ан-225 была необходимость создания авиационной транспортной системы для проекта советского многоразового космического корабля «Буран». Самолет существует в единственном экземпляре.


Самолет был спроектировал в СССР и построен в 1988 году на Киевском механическом заводе.

«Мрия» установила мировой рекорд взлётного веса и грузоподъёмности. 22 марта 1989 года Ан-225 совершил полёт с грузом 156,3 тонны, побив тем самым одновременно 110 мировых авиационных рекордов, что является рекордом само по себе.


С начала эксплуатации самолет налетал 3740 часов. Если предположить, что средняя скорость перелетов (с учетом взлета, набора высоты, крейсерского полета , снижения, захода на посадку) составляет около 500 км/час, то можно посчитать примерное значение пройденного километража: 500 х 3740 = 1 870 000 км (более 46 витков вокруг Земли по экватору).


Масштабы Ан-225 поражают: длина самолета — 84 метра, высота — 18 метров (как 6-этажный 4-подъездный дом)


Наглядное сравнение «Мрии» и пассажирского Боинг-747.

Если взять за основу самый большой из Боингов 747-800, то длина Ан-225 будет больше на 8 метров, а размах крыла — на 20 метров.
По сравнению с Airbus A380 «Мрия» длиннее на 11 метров, а по размаху крыла превосходит его почти на 9 метров.


Случается, что у аэропорта нет соответствующей стоянки для столь большого самолета, и его ставят прямо на ВПП.
Разумеется, речь идет о запасной ВПП, если таковая имеется у аэропорта.

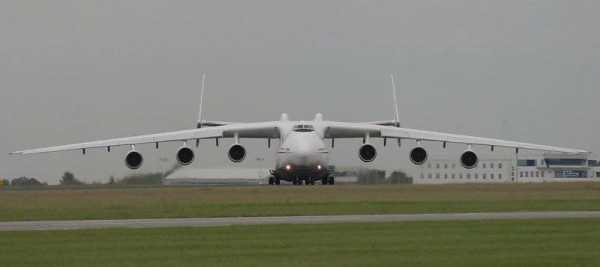

Размах крыла составляет 88,4 метра, а площадь — 905 м²

Единственный самолёт, превосходящий Ан-225 по размаху крыла, это Hughes H-4 Hercules, который относится к классу летающих лодок. В воздух судно поднималось всего один раз в 1947 году. История этого самолета нашла отражение в фильме «Авиатор»


Так как сам космический корабль «Буран» и блоки ракеты-носителя «Энергия» имели габариты, превосходящие размеры грузового отсека «Мрии», на новом самолёте предусматривалось крепление грузов снаружи. Помимо этого планировалось, что самолет будет использован как первая ступень при старте космического корабля.


Образование спутной струи от закреплённого наверху самолета крупногабаритного груза потребовало установить хвостовое оперение двухкилевым, чтобы избежать аэродинамического затенения.

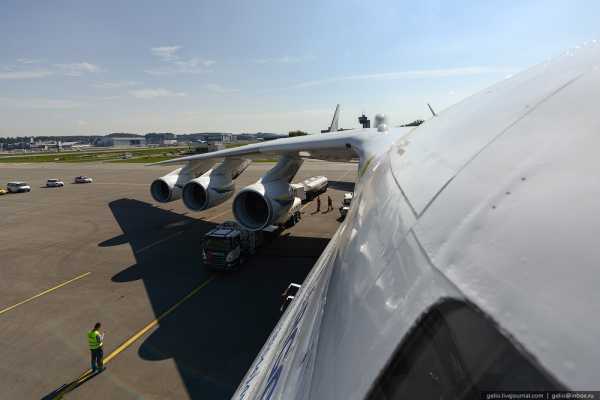

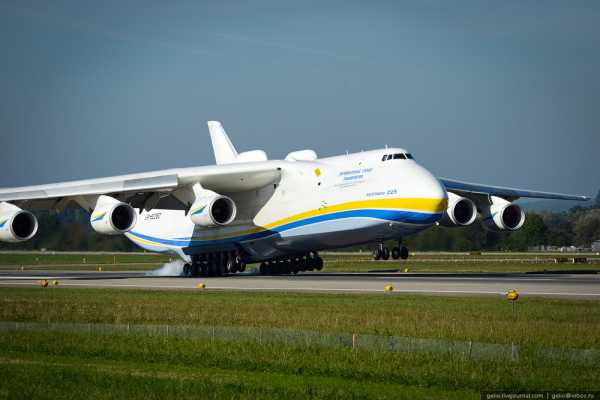

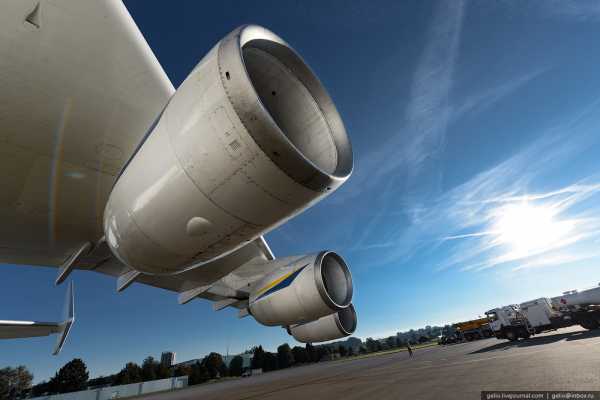

На самолете установлены 6 двигателей Д-18Т.
На взлетном режиме каждый двигатель развивает тягу 23,4 тонны (или 230 кН) т. е. суммарная тяга всех 6-ти двигателей составляет 140,5 тонны (1380 кН)


Можно предположить, что каждый двигатель на взлетном режиме развивает мощность около 12 500 лошадиных сил!


Двигатели Д-18Т самолета Ан-225 те же, что и на Ан-124 «Руслан».
Высота такого двигателя 3 м, ширина 2,8 м, а вес более 4 тонн.


Система запуска — воздушная, с электрическим автоматическим управлением. Вспомогательная силовая установка, состоящая из двух турбоагрегатов ТА-12, установленных в левом и правом обтекателях шасси, обеспечивает автономное питание всех систем и запуск двигателей.


Масса топлива в баках составляет 365 тонн, оно размещается в 13 крыльевых баках-кессонах.
Самолет может оставаться в воздухе 18 часов и преодолевать расстояние свыше 15 000 км.

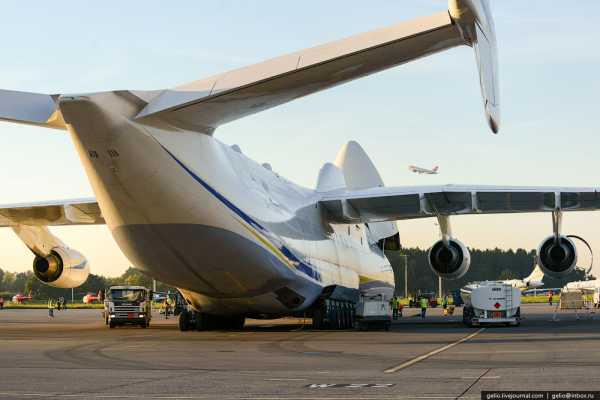

Время заправки такой машины колеблется в диапазоне от получаса до полутора суток, а количество заправщиков зависит от их вместимости (от 5 до 50 тонн), т. е. от 7 до 70 заправщиков.


Расход топлива самолета составляет 15,9 тонны/ч (в крейсерском режиме)
При полной загрузке самолет может находиться в небе без дозаправки не более 2-х часов.

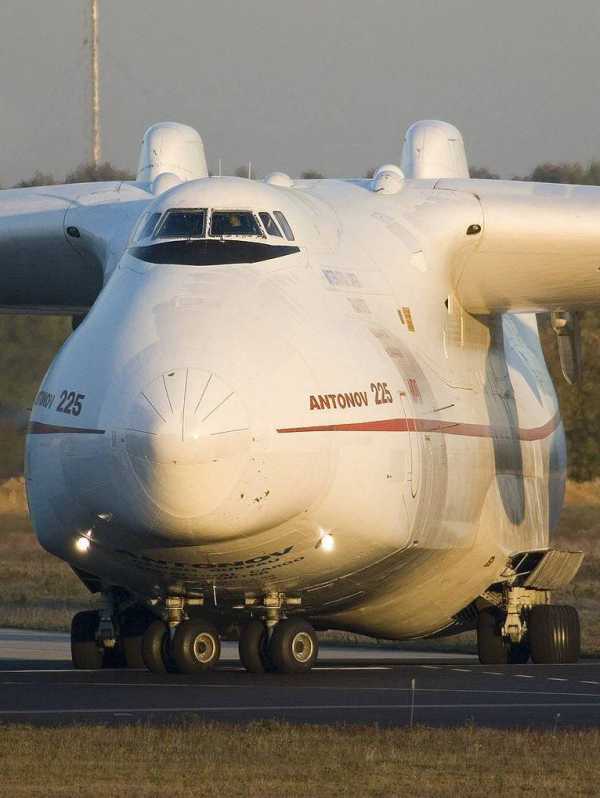

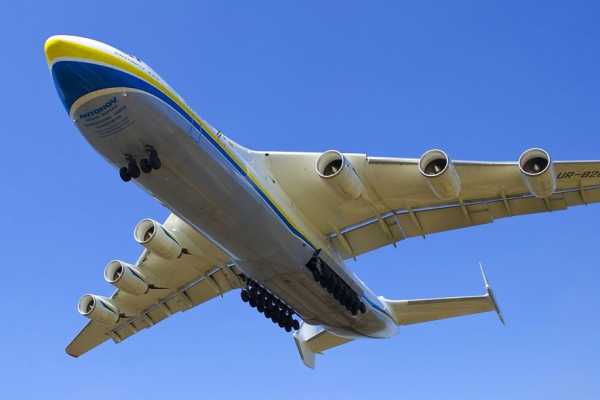

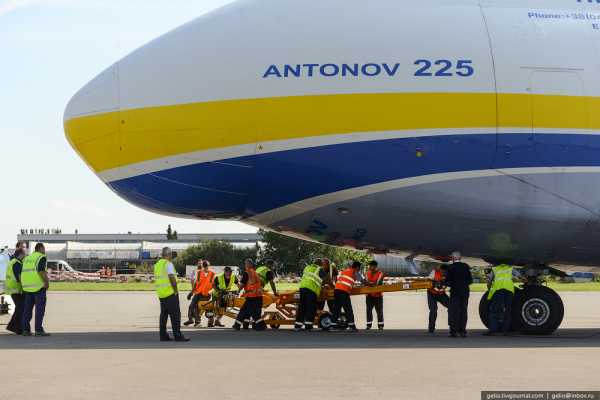

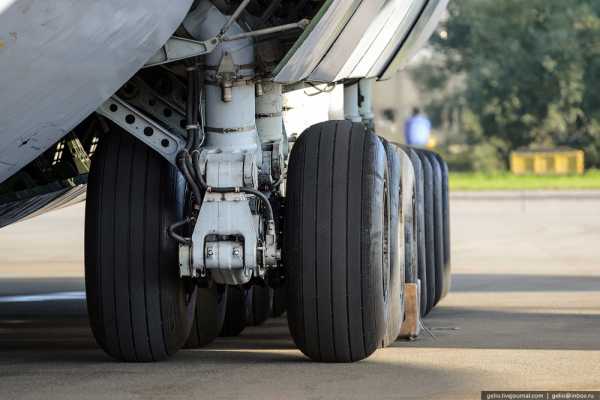

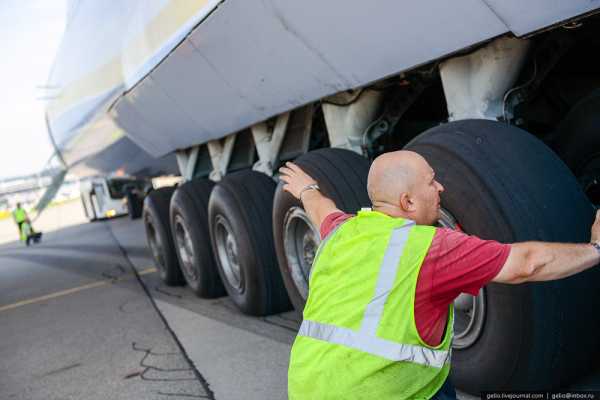

Шасси включает двухстоечную носовую и 14-стоечную главную (по 7 стоек с каждой стороны) опоры.
На каждой стойке размещено по два колеса. Итого 32 колеса.


Колеса требуют замены через каждые 90 посадок.

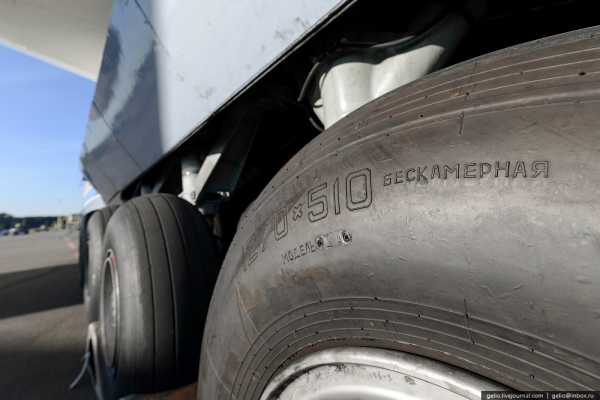

Шины для «Мрии» производят на Ярославском шинном заводе. Цена одной шины составляет около $ 1000.


На носовой стойке — колеса размерами 1120 х 450 мм, а на главной — колеса размерами 1270 х 510 мм.
Давление внутри составляет 12 атмосфер.


С 2001 года Ан-225 выполняет коммерческие грузовые перевозки в составе авиакомпании «Antonov Airlines»

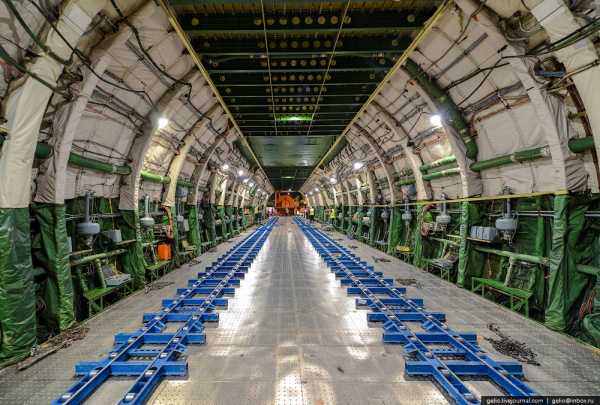

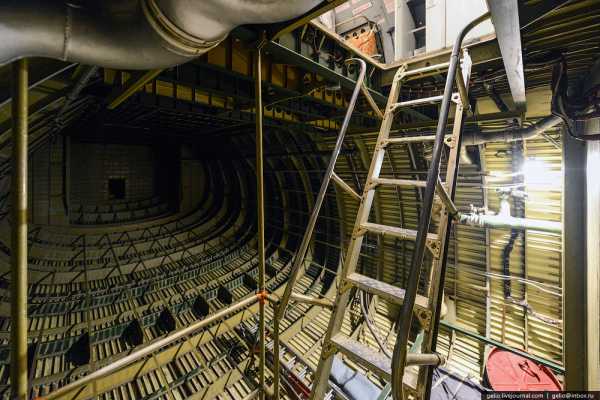

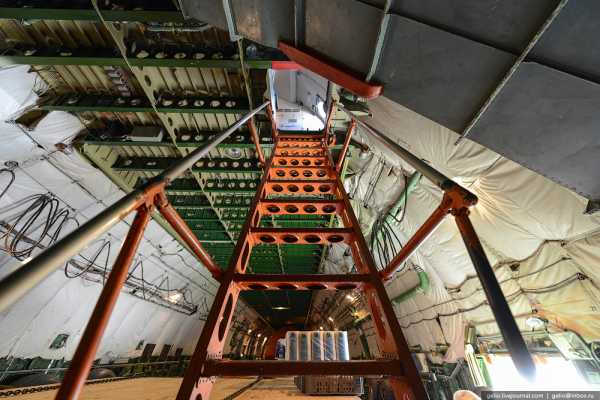

Размеры грузовой кабины: длина — 43 м, ширина — 6,4 м, высота — 4,4 м.

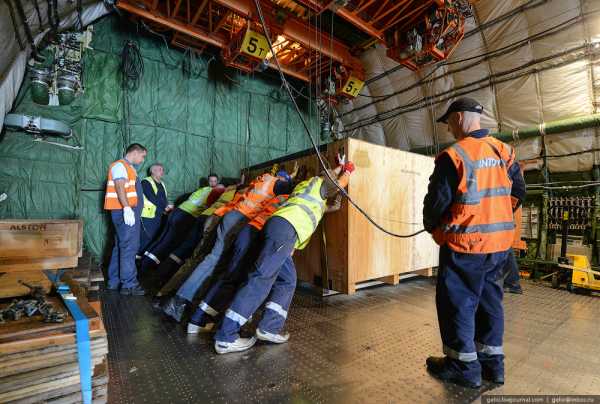

Грузовая кабина самолёта герметична, что позволяет осуществлять перевозку грузов различного типа. Внутри кабины можно разместить 16 стандартных контейнеров, до 80 легковых автомобилей и даже большегрузные самосвалы типа «БелАЗ». Здесь достаточно пространства, чтобы поместился весь корпус Боинга-737.

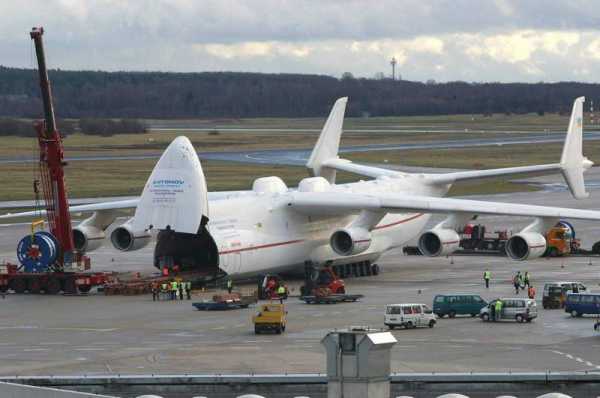

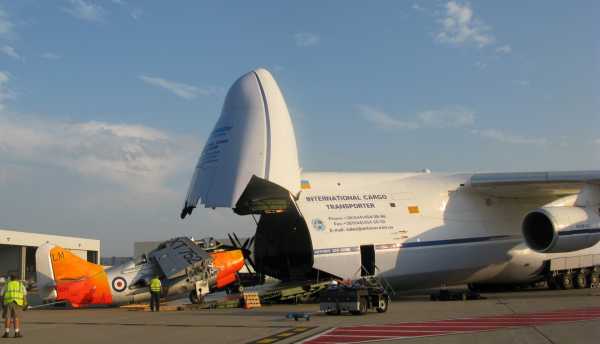

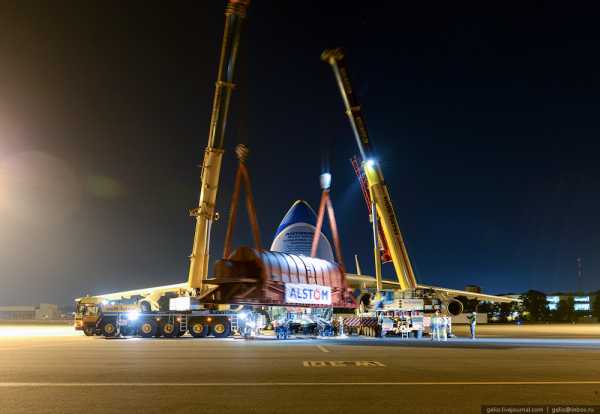

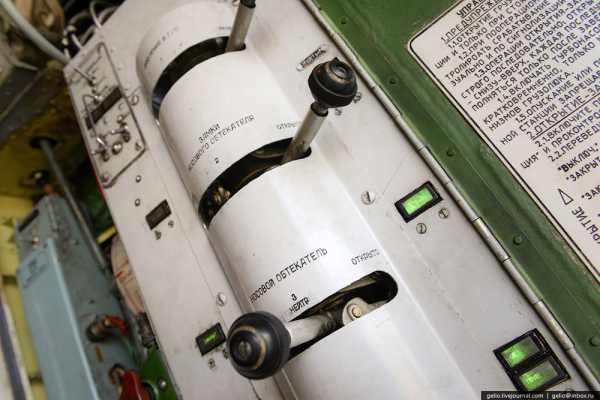

Доступ в грузовой отсек осуществляется через носовую часть самолета, которая откидывается наверх.


Процесс открытия/закрытия рампы грузового отсека занимает не более 10 минут.


Для раскладывания рампы самолет осуществляет, так называемый «поклон слона».
Передняя стойка шасси отклоняется вперед, а вес самолета переносится на вспомогательные опоры, которые установлены под передним порогом грузовой кабины.

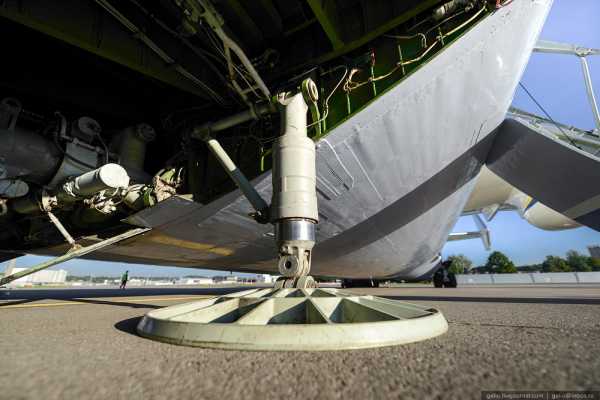

Вспомогательная опора.


Панель управления системой «приседания» самолета.


Данный способ загрузки имеет ряд преимуществ в сравнении с Боингом-747 (загрузка на который осуществляется через отсек в боковой части фюзеляжа.


«Мрия» — рекордсмен по весу перевозимого груза: коммерческого — 247 тонн (что в четыре раза больше максимальной полезной нагрузки Боинга-747), коммерческого моногруза — 187,6 тонны, и абсолютный рекорд грузоподъёмности — 253,8 тонны. 10 июня 2010 года перевезён самый длинномерный груз в истории воздушных транспортировок — две лопасти ветряка длиной 42,1 м каждая.


Для обеспечения безопасного выполнения полета, центр тяжести самолета с грузом должен находиться в определенных пределах по его длине. Лоуд-мастер выполняет погрузку в строгом соответствии с инструкцией, после чего второй пилот проверяет правильность размещения груза и докладывает об этом командиру экипажа, который принимает решение о возможности выполнения полета и несет за это ответственность.


Самолет оборудован бортовым погрузочным комплексом, состоящим из четырех подъемных механизмов, грузоподъемностью каждого в 5 тонн.
Кроме того, предусмотрены две напольные лебедки для погрузки несамоходной колесной техники и грузов на погрузочной эстакаде.


На этот раз Ан-225 зафрахтовала французская машиностроительная компания «Alstom» для перевозки 170 тонн груза из швейцарского Цюриха в Бахрейн с дозаправкой в Афинах и Каире.


Это турбинный ротор, турбогенератор для производства электричества и комплектующие.


Флайт-менеджер Вадим Николаевич Денисков.


Для буксировки самолета Ан-225 невозможно использовать водило самолетов других фирм, поэтому водило перевозится на борту самолета.

А так как самолет не оборудован задним грузолюком и буксировочное водило выгружается и загружается через передний грузолюк, что требует выполнения полного цикла приседания самолета на переднюю опору, то в результате, теряется не менее 30 минут и неоправданно расходуется ресурс конструкции самолета и системы приседания.


Техник-бригадир по ТО ВС.


Для обеспечения разворотов при движении самолета по земле четыре последних ряда стоек основной опоры выполнены ориентируемыми.


Техник по ТО ВС: специализация «гидравлическая система и шасси».


Большой вес самолета приводит к тому, что шасси оставляют следы на асфальте.


Лестница и люк в кабину экипажа.


Пассажирский отсек разделен на 2 части: в передней находится экипаж самолета, а в задней — сопровождающий и обслуживающий персонал.
Герметизация кабин раздельная — они разделены крылом.


Задняя часть кабины сопровождающих, предназначена для приема пищи, работы с технической документацией и проведения конференций.
В самолете предусмотрено 18 мест для отдыха членов экипажа и членов инженерно-технической бригады — 6 мест в передней кабине и 12 в задней.


Лестница и люк в кабину сопровождающих в хвостовой части самолета.


Технический отсек, расположенный в задней части кабины экипажа.

На этажерках видны блоки, обеспечивающие работу различных систем самолета, и трубопроводы системы наддува и кондиционирования воздуха и противообледенительной системы. Все системы самолета являются высокоавтоматизированными и требуют минимального вмешательства экипажа во время работы. Их работа поддерживается 34 бортовыми компьютерами.


Стенка переднего лонжерона центроплана. На ней установлены (сверху вниз): трансмиссия предкрылков и трубопроводы отбора воздуха от двигателей.

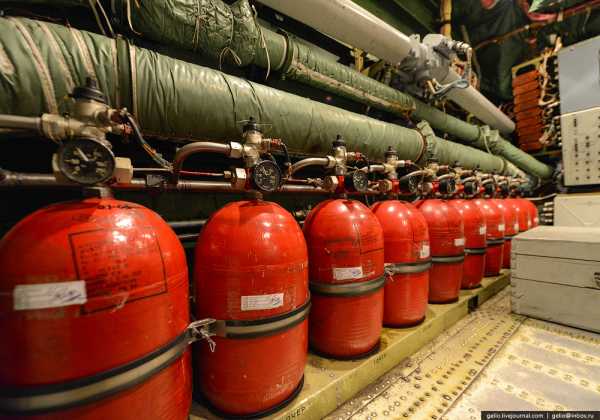

Перед ней стационарные баллоны системы противопожарной защиты с огнегасящим составом «Хладон».


Наклейки – сувениры от многочисленных посетителей на панели на створки люка аварийного покидания самолета.


Самая удаленная точка от базового аэропорта, в которой удавалось побывать самолету, — это остров Таити, входящий в состав Французской Полинезии.
Расстояние по кратчайшей дуге земного шара около 16400 км.


Рында Ан-225
Упоминаемый в гравировке Владимир Владимирович Масон – инженер по эксплуатации ВС, который очень много лет работал на «Мрии».


Командир воздушного судна (КВС) — Владимир Юрьевич Мосин.

Чтобы стать командиром Ан-225, необходимо иметь опыт полетов на самолете Ан-124 в качестве командира не менее 5 лет.


Контроль массы и центровки упрощается за счет установки на шасси системы измерения весовых нагрузок.


Экипаж самолета состоит из 6 человек:
командира воздушного судна, второго пилота, штурмана, старшего бортинженера, бортинженера по авиационному оборудованию, бортрадиста.


РУДы

Для уменьшения усилий на РУДах и повышения точности установки режимов работы двигателей предусмотрена система дистанционного управления двигателями. При этом летчик прилагает сравнительно небольшое усилие, чтобы с помощью тросов перемещать рычаг электромеханического устройства, установленного на двигателе, которое воспроизводит это перемещение на рычаге топливного регулятора с необходимым усилием и точностью. Для удобства совместного управления на взлете и посадке РУДы крайних двигателей (РУД1 и РУД6) сцепляются соответственно с РУД2 и РУД5.


Штурвал управления самым большим самолетом в мире.

Управление самолетом бустерное т.е. рулевые поверхности отклоняются исключительно с помощью гидравлических рулевых приводов, при отказе которых управлять самолетом вручную (с увеличением необходимых усилий) невозможно. Поэтому применено четырехкратное резервирование. Механическая часть системы управления (от штурвала и педалей до гидравлических рулевых приводов) состоит из жестких тяг и тросов.
Общая длина этих тросов составляет: системы управления элеронами в фюзеляже — около 30 метров, в каждой консоли (левой, правой) крыла — приблизительно по 35 метров; системы управления рулем высоты и рулем направления — около 65 метров каждый.


При пустом самолете – для взлета и посадки достаточно 2400 м взлетно-посадочной полосы.
Взлет с максимальным весом — 3500 м, посадка с максимальным весом — 3300 м.

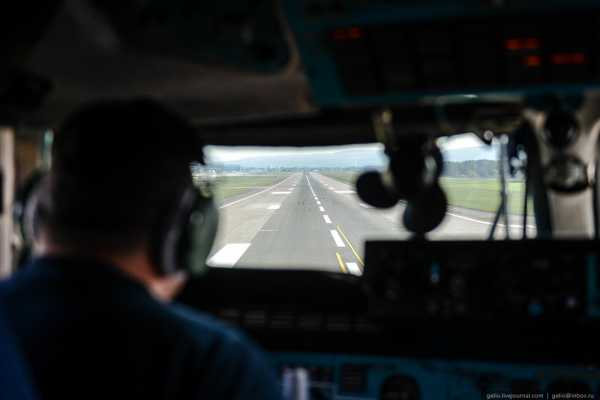

На исполнительном старте начинается прогрев двигателей, который занимает минут 10.

Таким образом, предотвращается помпаж двигателя на взлете и обеспечивается его максимальная взлетная тяга. Безусловно, это требование приводит к тому, что: взлет выполняется в период минимальной загруженности аэропорта, либо самолет долго ждет своей очереди на взлет, пропуская рейсы по расписанию.


Скорость на взлете и посадке зависит от взлетной и посадочной массы самолета и составляет 240км/ч до 280 км/ч.


Набор высоты осуществляется на скорости 560 км/ч, при вертикальной скорости 8 м/с.


На высоте 7100 метров, скорость увеличивается до 675 км/ч с дальнейшим продолжением набора высоты до эшелона полета.


Крейсерская скорость Ан-225 — 850 км/ч
При расчете крейсерской скорости учитывается масса самолета и дальность полета, которую самолет должен преодолеть.


Дмитрий Викторович Антонов — старший КВС.


Средняя панель приборной доски летчиков.

Резервные приборы: авиагоризонт и указатель высоты. Указатель положения рычагов топлива (УПРТ), индикатор наличия тяги двигателей (УТ). Индикаторы отклонения рулевых поверхностей и взлетно-посадочных устройств (предкрылки, закрылки, интерцепторы).


Приборная доска старшего бортинженера.

В левом нижнем углу боковая панель с органами управления гидравлическим комплексом и сигнализацией положения шасси. Слева вверху панель системы противопожарной защиты самолета. Справа вверху панель с органами и приборами контроля: запуска ВСУ, системы наддува и кондиционирования воздуха, противообледенительной системы и блок сигнальных табло. Внизу панель с органами управления и контроля системы топливопитания, контроля работы двигателей и бортовая автоматизированная система контроля (БАСК) всех параметров самолета.


Старший бортовой инженер — Полищук Александр Николаевич.


Панель приборов контроля работы двигателей.

Слева, вверху вертикальный указатель положения рычагов топлива. Большие круглые приборы — указатели оборотов компрессора высокого давления и вентилятора двигателя. Маленькие круглые приборы — указатели температуры масла на входе в двигатель. Блок вертикальных приборов внизу — указатели количества масла в маслобаках двигателя.

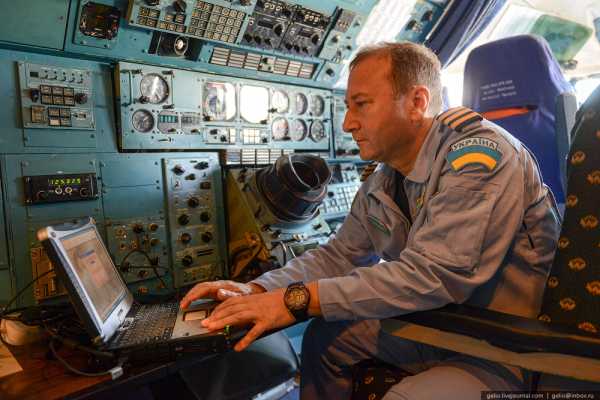

Приборная доска инженера по авиационному оборудованию.
Здесь размещены органы управления и приборы контроля системы электроснабжения самолета и кислородной системы.


Штурман — Анатолий Бинятович Абдуллаев.


Полет над территорией Греции.


Штурман-инструктор — Ярослав Иванович Кошицкий.


Бортрадист — Геннадий Юрьевич Антипов.
Позывной ИКАО для Ан-225 на перелете от Цюриха до Афин был ADB-3038.


Бортовой инженер — Юрий Анатольевич Миндарь.


ВПП аэропорта Афин.

Посадка ночью на «Мрие» выполняется инструментально, т. е. по приборам, с высоты выравнивания и до касания — визуально. По словам экипажа, одна из самых сложных посадок — в Кабуле, что связано с высокогорьем и множеством препятствий. Заход начинают на скорости 340 км/ч до высоты 200 метров, далее постепенно скорость сбрасывают.

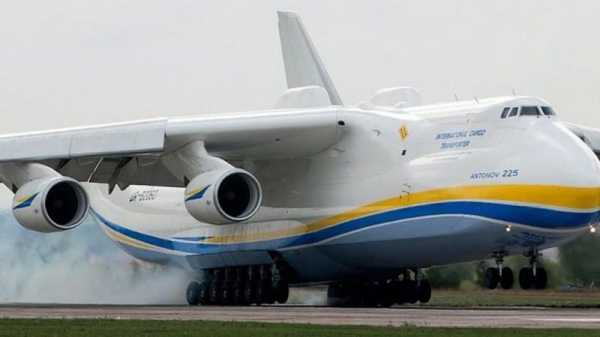

Посадка осуществляется на скорости 295 км/ч с полностью выпущенной механизацией. Допускается касание ВПП при вертикальной скорости 6 м/с. После касания ВПП, сразу перекладывается реверс тяги на двигателях со 2 по 5, а 1 и 6 оставляют на малом газу. Торможение шасси осуществляется на скорости 140-150 км/ч до полной остановки самолета.


Ресурс самолета — 8000 летных часов, 2000 взлетов-посадок, 25 календарных лет.

Самолет еще может пролетать до 21 декабря 2013 года (исполняется 25 лет с момента начала его эксплуатации), после чего будет выполнено тщательное исследование его технического состояния и выполнены необходимые работы по обеспечению продления календарного срока службы до 45 лет.


Из-за высокой себестоимости перевозки на Ан-225, заказы появляются только для очень длинных и очень тяжелых грузов, когда перевозка наземными видами транспорта невозможна. Полеты носят случайный характер: от 2-3 в месяц, до 1-2 в год. Периодически возникают разговоры о постройке второго экземпляра самолета Ан-225, но для этого нужен соответствующий заказ и соответствующее финансирование. Для завершения постройки необходима сумма, приблизительно равная $ 90 млн, а с учетом проведения испытаний она возрастает до $ 120 млн.


Пожалуй, это один из самых красивых и впечатляющих самолетов в мире.

Спасибо «Antonov Airlines» за помощь в организации фотосъемки!
Отдельное спасибо Денискову Вадиму Николаевичу за помощь в написании текста к посту!

Источник

kak-eto-sdelano.ru

Мечта Антонова. Ан-225 «Мрия» — Мастерок.жж.рф

? LiveJournal
  • Find more
    • Communities
    • RSS Reader
  • Shop
  • Help
Login
  • Login
  • CREATE BLOG Join
  • English (en)

masterok.livejournal.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
