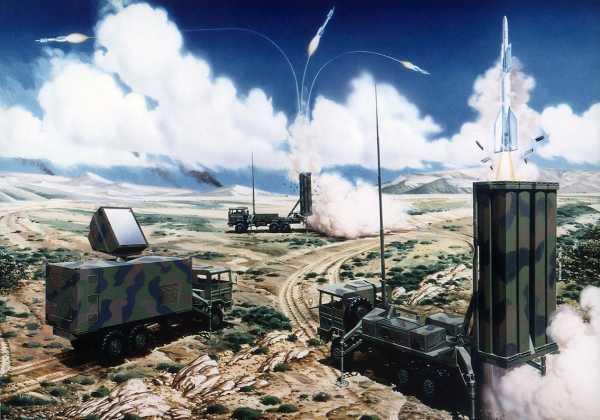

]]>]]>В состав комплекса SAMP-T входят:

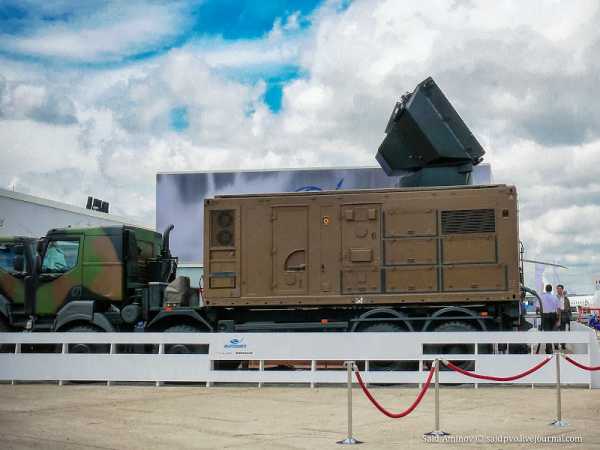

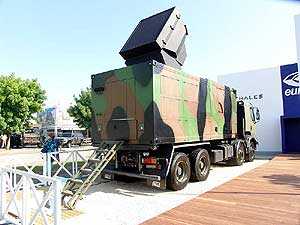

многофункциональная РЛС типа Thompson-CSF ARABEL с фазированной антенной решеткой;
кабина боевого управления — FCU ( Fire Control Unit ), в которой размещается аппаратура системы управления, обрабатывающая всю информацию о воздушной обстановке в режиме реального времени, а также две консоли системы отображения;
ракеты «Aster-30»;

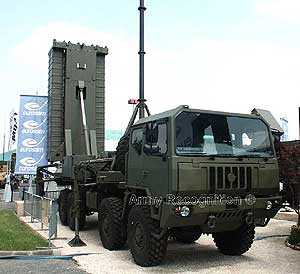

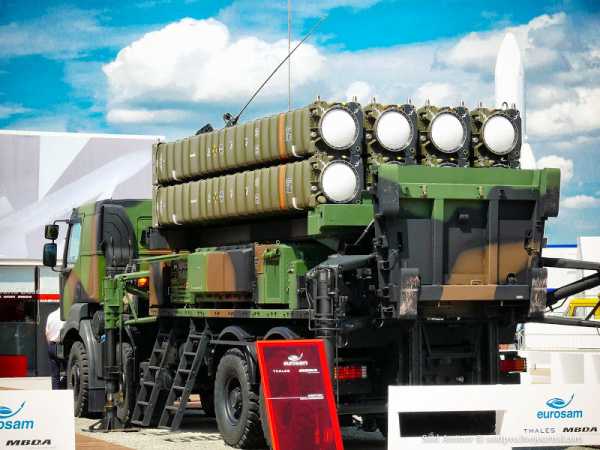

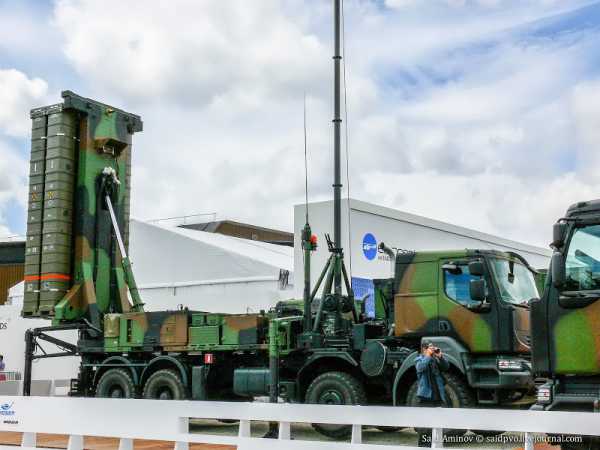

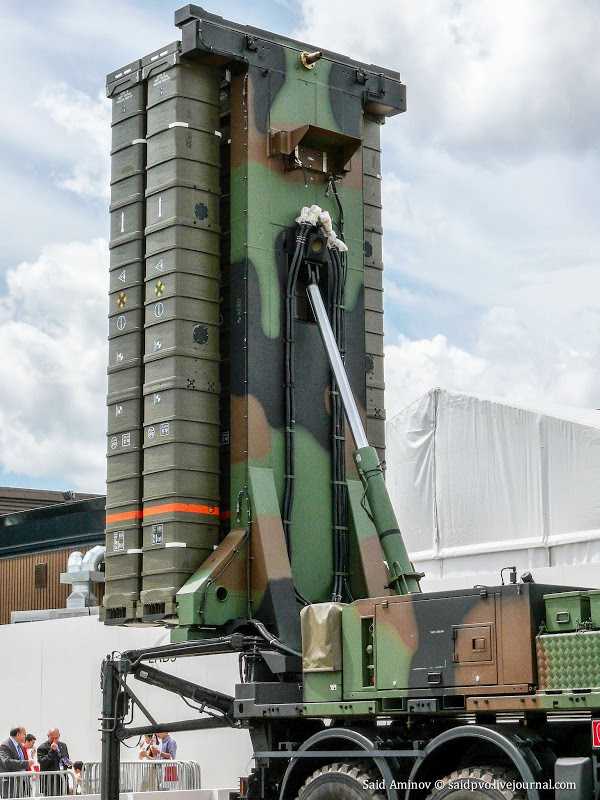

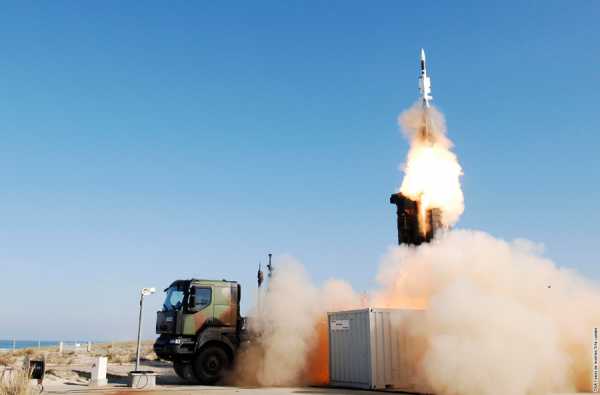

самоходные пусковые установки вертикального старта на автомобильном шасси Astra/Iveco или Renault-TRM-10000 (колесная формула 8х8) с пусковыми модулями на 8 боеготовых ракет в транспортно-пусковых контейнерах.

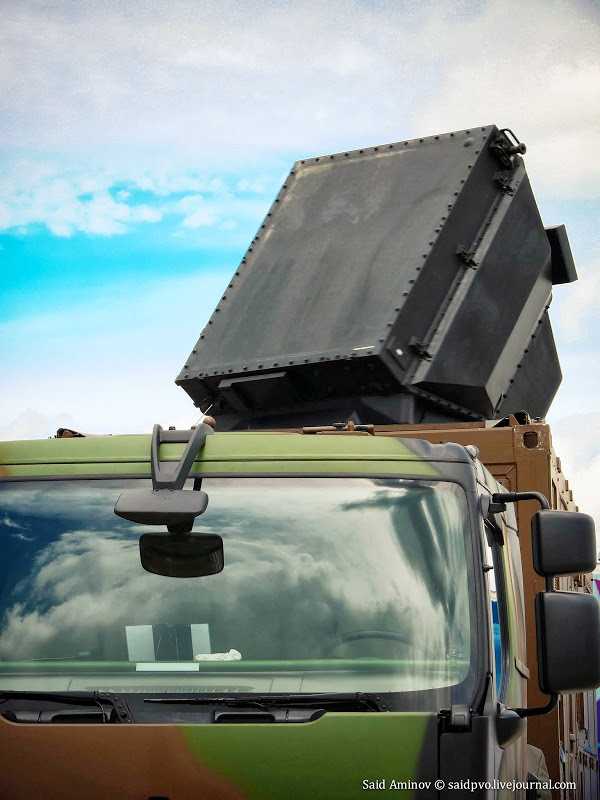

Многофункциональная РЛС ARABEL X-диапазона позволяет осуществлять обзор пространства, обнаружение и сопровождение целей, а также наведение ракет на цель путем передачи команд управления на ее борт. Реализация такого многофункционального режима работы РЛС обеспечивается мощными вычислительными средствами комплекса. РЛС просматривает азимутальное пространство вкруговую и от -5° до +90° в угломестной плоскости за время одного оборота полотна антенны, осуществляемого за 1с. Размеры электронного луча составляют 2°. Дальность обнаружения целей до 80км. Количество одновременно обнаруживаемых целей — до 130, количество одновременно сопровождаемых трасс целей — 10. Для РЛС ARABEL характерны высокая степень управления режимами излучения, мгновенная перестройка частоты зондирующего сигнала, адаптивная обработка принятого отраженного сигнала и различное время облучения цели, узкие размеры зондирующего луча. В состав многофункциональной РЛС может быть добавлена система госопознавания ( IFF / NIS ), которая интегрируется с многофункциональной РЛС либо имеет свой тракт излучения и приема сигнала.

ЗРК «SAMP-T» обладает минимальным временем реакции и высоким темпом стрельбы (8 ракет могут быть запущены за 10 секунд).

]]>

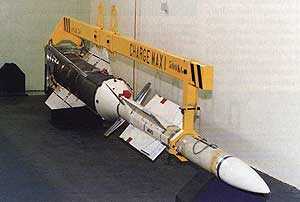

В качестве средства поражения в составе ЗРК SAMP-T используется двухступенчатая ракета «Aster-30» (см. ]]>схему]]>) На ракете установлена активная радиолокационная ГСН, работающая в диапазоне частот 10—20 ГГц. Она представляет собой модификацию головки самонаведения управляемой ракеты «воздух—воздух» ]]>МIСА]]>. Диаметр ГСН 0.18 м, длина (включая блок электронной аппаратуры наведения) 0.6 м. Наведение ракеты на большей части ее траектории полета к цели осуществляется командноинерциальной системой, а самонаведение с использованием полученной от ГСН информации происходит лишь на конечном участке. При этом предусматривается, что поиск и захват цели головкой производится в полете ракеты.

Для увеличения маневренности ракеты на ЗУР «Aster-30» применено оригинальное устройство комбинированного поперечного аэрогазодинамического пропорционального управления, получившее обозначение PIF-PAF (Pilotage en Force-Pilotage Aerodinamique Fort). PIF-PAF представляет собой комбинированную систему, в которой наряду с традиционными аэродинамическими управляющими поверхностями используется специальный двигатель поперечного управления (ДПУ), расположенный вблизи центра масс ЗУР. ДПУ ЗУР «Aster-30» выполнен в виде твердотопливного газогенератора с четырьмя щелевыми соплами, оборудованными регулирующими клапанами. Щелевые сопла находятся внутри крестообразно расположенных крыльев ракеты. ДПУ включается примерно за 1с до встречи с целью и его тяга регулируется в соответствии с командами системы наведения. Максимальная поперечная перегрузка, создаваемая ДПУ, составляет 12 единиц и значительно повышает вероятность поражения приоритетных для ЗРК «SAMP-T» целей. По информации разработчиков, прямыми попаданиями было завершено около половины из 30 успешных испытательных пусков различных вариантов «Aster».Предполагаемые характеристики ДПУ: максимальная тяга (одного сопла) — 750кгс, длина/диаметр камеры ДПУ — 450/180мм. Одной из сложных технических проблем при разработке ДПУ подобной схемы является создание надежных быстродействующих клапанов, регулирующих расход высокотемпературных продуктов сгорания. Использование двухступенчатой схемы позволило на ракете «Aster-30» уменьшить массу боевой ступени (около 100 кг) и, как следствие, снизить максимальный уровень тяги ДПУ, что облегчило создание ДПУ с регулируемой тягой. Размещение сопел внутри крестообразно расположенных крыльев позволило вынести истекающие струи ДПУ за размах хвостового оперения второй ступени ракеты, что минимизирует нежелательные «эффекты взаимодействия» и обеспечивает управление и стабилизацию ракеты хвостовыми аэродинамическими рулями. Платой за такое решение является увеличение поперечных размеров транспортно-пускового контейнера и пускового модуля (как следствие невозможности сложить крылья с расположенными в них соплами).

На ракете «Aster-30» установлена боевая часть осколочно-фугасного типа с программируемой задержкой срабатывания неконтактного взрывателя.

]]>]]>

Типовая батарея комплекса SAMP-T состоит из кабины боевого управления с многофункциональной РЛС ARABEL и 6 пусковых установок на удалении до 10км от кабины управления. Работа всех подсистем осуществляется двумя членами боевого расчета. Возможна интеграция в комплекс других оптоэлектронных средств разведки. Комплекс может действовать самостоятельно, с целеуказанием от РЛС дальнего обнаружения и в составе интегрированной системы ПВО.

Обычно боевая работа комплекса SAMP-T происходит следующим образом. При объявлении сигнала тревоги операторы кабины боевого управления приводят все элементы комплекса в боевое положение, обеспечивая их энергоснабжение. Антенна многофункциональной РЛC ARABEL , вращается со скоростью 1 об./с, тем самым обеспечивая круговой обзор воздушного пространства в азимутальной плоскости. При необходимости многофункциональной РЛС могут быть назначены сектора ответственности, имеющие приоритет по обнаружению и обстрелу обнаруженных целей. В этих секторах цель обнаруживается и опознается за один оборот антенны путем дополнительного зондирования участка пространства, где было первичное обнаружение цели. Если при повторном зондировании происходит подтверждение обнаружения цели, то при следующем обороте антенны происходит завязка ее трассы. Информация о трассе цели поступает в кабину боевого управления и отображается на дисплеях. Вычислительные средства производят пролонгацию будущей отметки с учетом предполагаемого движения цели, ее скорости и характера движения. Каждой цели присваивается индивидуальный номер (есть признак своей и чужой цели). При вхождении цели в зону пуска комплекса кабина боевого управления выдает команды на соответствующие пусковые установки, по этим командам происходит подготовка к старту одной или двух ракет «Aster-30».

Далее пункт боевого управления выдает команды на пуск одной или двух ракет. На пусковой установке, после получения команды на старт, происходит передача на борт ракеты информации о направлении и других параметрах движения цели, а также о значении угла склонения ракеты при ее вертикальном старте. Соответственно, происходит подготовка по захвату на сопровождение стартующих ракет. Затем происходит вертикальный старт ракеты, она покидает свой транспортно-пусковой контейнер. Режимы работы фазированной антенной решетки многофункциональной РЛС позволяют обнаруживать и захватывать на сопровождение стартовавшую ракету «Aster-30», затем с помощью вычислительных средств формируется ее трасса. После выхода из транспортно-пускового контейнера ракета склоняется в направлении предполагаемой точки встречи с целью.

На пункте боевого управления на индикаторах происходит отображение трассы ракеты. Координаты цели, параметры ее движения обновляются через секунду и передаются на борт ракеты для наведения ее в предполагаемую точку встречи. После окончания работы ракетного ускорителя с определенной временной задержкой запускается основной двигатель. Траектория полета ракеты формируется таким образом, чтобы сближение ее с целью позволило осуществить захват цели головкой самонаведения ракеты, которая включается в работу в определенной точке трассы полета. После окончания работы основного двигателя ракета продолжает совершать полет к цели. Для управления полетом используются рули и крылья ракеты, при необходимости на конечном участке полета используется РIF система наведения с целью минимизации промаха и нанесения максимального ущерба цели.

Каждая батарея может осуществлять одновременное наведение 16 ракет на различные цели. Информация о количестве израсходованных и боеготовых ракет на каждой пусковой установке используется в ходе боевой работы при назначении новых ракет на обстрел вновь обнаруженных целей.

Программа модернизации «Aster» block-1 направлена на улучшение характеристик ракеты для использования ее в целях противоракетной обороны. Общая компоновка ракеты при этом остается неизменной. Модернизированная АРГСН ракеты имеет повышенные характеристики для работы на высоких скоростях полета, в системе управления использована более мощная БЦВМ, введены усовершенствованные алгоритмы захвата цели и выбора оптимального времени подрыва боевой части. Совершенствуется боевая часть ракеты, в состав которой введены два различных типа осколков и новое устройство подрыва, обеспечивающее направленное действие БЧ в сторону цели.

Перспективный вариант «Aster» block-2, предназначается для эффективного перехвата широкого спектра баллистических целей, появление которых прогнозируется к 2010-2012 гг., и включает в себя широкий круг возможных вариантов. Первый путь — реализация существующих технологий при неизменной конструкции маршевой ступени ракеты, характеристики которой соответствуют требованиям, предъявляемым к высотным системам ПРО. При этом могут быть заменены или адаптированы для решения новых задач ГСН ракеты, система дистанционного подрыва боевой части, бортовой компьютер, маршевый двигатель и подсистема газодинамического управления РIF. С целью увеличения зоны перехвата и обеспечения возможности перехвата целей на больших высотах также исследуются различные варианты, оснащенния ракеты ускорителями больших размеров, которые останутся совместимыми с существующими ТПК для ЗУР «Aster-30». В соответствии с другой концепцией изучается ракета, оснащенная маршевой ступенью большего диаметра и двухдиапазонной ГСН. Третий вариант — вариант ракеты, использующей большой бескрылый ускоритель, оснащенной перехватчиком кинетического поражения. Однако, как отмечают сами разработчики, использование бескрылых ускорителей приведет к снижению эффективности перехвата целей на малых дальностях и ряду других недостатков.

В соответствии с концепцией «Aster» block-2 будет способна обеспечивать прямое попадание в баллистические цели, включая те, которые могут маневрировать на конечной стадии полета. Одним из наиболее критических элементов этих исследований является изучение технологий, связанных с ГСН ракеты. Будущий «Aster» может быть оснащен ИК ГСН, аналогичной той, что используется на авиационной ракете ]]>МIСА]]> и будет способен использовать для наведения на цель волны ИК-диапазона или двухдиапазонный вариант ИК/РЛ при перехвате баллистических целей на относительно небольших высотах.

реализацию режима поддержания скорости полета ракеты и функции газодинамического управления с помощью одного твердотопливного заряда;
использование одного твердотопливного заряда для реализации нескольких импульсов системы PIF;
создание системы PIF, базирующейся на использовании двух или трех твердотопливных зарядов.

rbase.new-factoria.ru

Зенитный ракетный комплекс SAMP-T

Базирование:

Автошасси

Система управления:

Радиолокационная ГСН

Боевая часть:

Осколочно-фугасная

Применение:

Зенитные, Противоракетные

Страна:

Германия, Франция, Италия

Дальность:

100 км.

Год разработки:

2006 г.

Разработчиком и производителем комплекса является европейский консорциум «Eurosam». Консорциум был образован в июне 1989 г. фирмами «Aerospatiale» , «Alenia» и «Thompson-CSF» в целях создания и продвижения на рынок вооружения комплексов семейства FSAF — Forward SurfacetoAir Family of missile systems. «Eurosam» выступает как системный интегратор проектов создания морского и сухопутного вариантов комплекса противовоздушной обороны. Программа создания комплексов семейства FSAF включает в себя ряд новшеств, а именно — модульную компоновку систем для достижения авиатранспортабельности, минимизации общего числа элементов комплекса, новизну применяемых технологических решений для удовлетворения специфических эксплуатационных качеств системы, возможность проведения модернизации систем комплекса на протяжении всего цикла эксплуатации, минимальное обслуживание оборудования комплекса лицами боевого расчета при его эксплуатации. Все системы, входящие в состав комплексов семейства FSAF, состоят из заменяемых элементов, которые удовлетворяют вышеперечисленным требованиям.

Особенностью ЗРК SAMP-T является то, что он представляет собой один из вариантов модульного ряда ЗРК семейства FSAF. Помимо ЗРК SAMP-T из типовых модулей собираются также корабельные ЗРК SAAM ( PAAMS ) различных комплектаций для оснащения кораблей ВМФ Франции и Италии. Средством поражения во всех комплексах морского и сухопутного базирования являются унифицированные зенитные управляемые ракеты (ЗУР) семейства «Aster». ЗУР «Aster-30» из состава ЗРК SAMP-T и разработанная для корабельного варианта «Aster-15» максимально унифицированы, имеют модульную конструкцию и фактически различаются лишь стартовыми ускорителями. Летно-конструкторские испытания ЗУР «Aster» были закончены в 1999 году. Комплексные летные испытания ЗРК SAMP-T завершились в 2005г. и в 2006г. комплекс принят на вооружение.

После завершения испытаний ракеты «Aster» был принят ряд программ ее дальнейшей модернизации. В соответствии с существующими планами, эту работу предполагается выполнить в несколько этапов: в виде разрабатываемой с 2000г. ракеты «Aster» block 1, с последующим переходом к перспективным вариантам block 2 и block 3. 12 ноября 2003 г. с консорциумом «Eurosam» был подписан контракт ($3,5 млрд) на проведение полномасштабной разработки и производства ЗРК SAMP-T Block 1 с ракетами «Aster» block 1. Этот ЗРК, предназначенный для обеспечения обороны ТВД для новых сил быстрого реагирования НАТО и Европы, должен быть принят на вооружение в 2007г. Ракета, используемая в составе этого ЗРК, будет иметь увеличенную эффективность при перехвате баллистических ракет с дальностью действия до 600 км, различных видов высокоточного оружия и БПЛА. Условиями контракта, подписанного в ноябре 2003 г., предусмотрено изготовление до 2014 г. 18 батарей ЗРК для вооруженных сил Франции и Италии. В целом, условиями контракта предусматривается изготовление для трех государств 1400 ракет, вспомогательного оборудования и тренажеров.

Одновременно с подписанием контракта одна из участниц консорциума «Eurosam», фирма ЕАDS приступила к переговорам с французской Комиссией по производству вооружений (DGA) о выполнении демонстрационной программы, обозначенной как SAMP-T Block 2. Как предполагается, реализация этой программы стоимостью 50-100 млн. евро займет 3-5 лет. В процессе ее выполнения должен быть исследован ряд перспективных ключевых технологий, включая наведение ракеты на конечном участке перехвата, увеличение эффективности поражения баллистических целей (с дальностью стрельбы до 1500-2000 км) и некоторые системные решения. В случае успешного хода работ боевой вариант системы может быть введен в строй к 2012 г.

Для выполнения этой программы DGA выдало заказ на изготовление двух экспериментальных систем, необходимых для демонстрации возможностей SAMP-T Block 2: демонстрационный вариант спутника раннего обнаружения стоимостью 60-80 млн. евро и РЛС средней дальности. Работы по созданию РЛС-демонстратора стоимостью 70 млн евро, известной под обозначением М3R, должны обеспечить готовность к производству штатного образца РЛС к 2010 г. Работы по М3R, которая должна обеспечить размеры обороняемой зоны до 1000 км, активно поддерживаются Нидерландами, проявившими интерес к SAMP-T Block 2 вскоре после того, как в США были прекращены работы по созданию противоракеты корабельного базирования Standard SМ-2 Block 4А. Партнерами «Eurosam» в этой работе также могут стать Германия и Италия, которые продолжают изучать возможность комбинации средств еще одного многонационального ЗРК МЕАDS и SAMP/Т.

Состав

В состав комплекса SAMP-T входят:

· многофункциональная РЛС типа Thompson-CSF ARABEL с фазированной антенной решеткой;

· кабина боевого управления — FCU ( Fire Control Unit ), в которой размещается аппаратура системы управления, обрабатывающая всю информацию о воздушной обстановке в режиме реального времени, а также две консоли системы отображения;

· ракеты «Aster-30»;

· самоходные пусковые установки вертикального старта на автомобильном шасси Astra/Iveco или Renault-TRM-10000 (колесная формула 8х8) с пусковыми модулями на 8 боеготовых ракет в транспортно-пусковых контейнерах.

В качестве средства поражения в составе ЗРК SAMP-T используется двухступенчатая ракета «Aster-30» (см. схему) На ракете установлена активная радиолокационная ГСН, работающая в диапазоне частот 10—20 ГГц. Она представляет собой модификацию головки самонаведения управляемой ракеты «воздух—воздух» МIСА. Диаметр ГСН 0.18 м, длина (включая блок электронной аппаратуры наведения) 0.6 м. Наведение ракеты на большей части ее траектории полета к цели осуществляется командноинерциальной системой, а самонаведение с использованием полученной от ГСН информации происходит лишь на конечном участке. При этом предусматривается, что поиск и захват цели головкой производится в полете ракеты.

Обычно боевая работа комплекса SAMP-T происходит следующим образом. При объявлении сигнала тревоги операторы кабины боевого управления приводят все элементы комплекса в боевое положение, обеспечивая их энергоснабжение. Антенна многофункциональной РЛC ARABEL, вращается со скоростью 1 об./с, тем самым обеспечивая круговой обзор воздушного пространства в азимутальной плоскости. При необходимости многофункциональной РЛС могут быть назначены сектора ответственности, имеющие приоритет по обнаружению и обстрелу обнаруженных целей. В этих секторах цель обнаруживается и опознается за один оборот антенны путем дополнительного зондирования участка пространства, где было первичное обнаружение цели. Если при повторном зондировании происходит подтверждение обнаружения цели, то при следующем обороте антенны происходит завязка ее трассы. Информация о трассе цели поступает в кабину боевого управления и отображается на дисплеях. Вычислительные средства производят пролонгацию будущей отметки с учетом предполагаемого движения цели, ее скорости и характера движения. Каждой цели присваивается индивидуальный номер (есть признак своей и чужой цели). При вхождении цели в зону пуска комплекса кабина боевого управления выдает команды на соответствующие пусковые установки, по этим командам происходит подготовка к старту одной или двух ракет «Aster-30».

В соответствии с концепцией «Aster» block-2 будет способна обеспечивать прямое попадание в баллистические цели, включая те, которые могут маневрировать на конечной стадии полета. Одним из наиболее критических элементов этих исследований является изучение технологий, связанных с ГСН ракеты. Будущий «Aster» может быть оснащен ИК ГСН, аналогичной той, что используется на авиационной ракете МIСА и будет способен использовать для наведения на цель волны ИК-диапазона или двухдиапазонный вариант ИК/РЛ при перехвате баллистических целей на относительно небольших высотах.

· реализацию режима поддержания скорости полета ракеты и функции газодинамического управления с помощью одного твердотопливного заряда;

· использование одного твердотопливного заряда для реализации нескольких импульсов системы PIF;

· создание системы PIF, базирующейся на использовании двух или трех твердотопливных зарядов.

Тактико-технические характеристики

Дальность поражения, км : — самолетов — баллистических ракет	3-100 3-35
Высота поражения целей, км	25
Максимальная скорость полета ЗУР, м/c	1400
Средняя скорость полета ЗУР, м/c	900-1000
Максимальная перегрузка : — при высоте полета Н=0 — при высоте полета H=15км	60g 15g
Масса БЧ, кг	15-20
Стартовая масса ЗУР, кг	510
Маршевая ступень : — длина, м — диаметр, м — масса, кг	2.6 0.18 100-110
Стартовая ступень : — длина, м — диаметр, м — размах крыльев, м — масса, кг	2.3 0.54 0.92 380-400

tonnel-ufo.ru

SAMP-T и MEADS: «разорванное небо» Европы

Если, начиная примерно с 1978 года, ВВС-ПВО СССР, а затем и России используют достаточно сбалансированную систему противовоздушной и противоракетной обороны, представленную ЗРК С-300П и его наилучшими модификациями С-300ПС, ПМУ-1,2 и радикальной модернизацией С-400 «Триумф», которые практически полностью унифицированы по элементной базе радиоэлектронного оборудования и применяемым ЗУР, то войска ПВО стран НАТО в Европе по сей день имеют очень и очень разношёрстную ПВО-ПРО большой дальности.

В Германии она представлена американскими «Patriot PAС-2 и PAС-3», во Франции и Италии – комплексами «SAMP-T» на базе ЗУР «Aster-15,30», унифицированных с морской модификацией комплекса «PAAMS», в Испании – «Patriot PAС-2».

Такое разнообразие европейских систем ПВО вызвано достаточно высоким технологическим могуществом ведущих государств ЕС, а также большой зависимостью от США, в то время, как в Азиатском регионе признанным лидером в этой области является лишь российский мегаконцерн «Алмаз-Антей», и, в меньшей степени, китайская корпорация «China Aerospace Science & Industry Corporation» («CASIC»), получившая известность благодаря разработке системы дальней ПВО HQ-9.

РЛС обнаружения ЗРК «MEADS» имеет большую апертуру и использует технологию АФАР, благодаря чему выдаёт целеуказание с высоким разрешением, что позволяет уменьшить время реакции комплекса. Обратите внимание на тягач: все листы корпуса исполнены наклонными для максимального уменьшения радиолокационной сигнатуры в походном режиме

Достаточно давно известно, что как США, так и ОВВС НАТО в Европе имеют значительное отставание от ВВС России и в количественном и в качественном направлениях, поэтому в 1995 году США, Франция, Германия и Италия взялись за совместную программу разработки единого многофункционального зенитно-ракетного комплекса дальнего радиуса действия, который должен был отлично справляться как с баллистическими, так и с аэродинамическими целями.

Запад взял пример с идеологии нашей «Трёхсотки», но путь создания был более тернистым, сложным, что и ясно в условиях их развитого капитализма, когда каждая из компаний имеет свои амбиции, в которых на первый план выходит не желание скорейшим образом получить новое передовое изделие, а собственные экономические выгоды.

1997 год стал для программы наиболее кризисным, и значительно оттянул сроки разработки системы, получившей название «MEADS» (Medium Extended Air Defence System), поскольку кооперацию покинула Франция, которая имела не малую долю участия в многонациональной программе, а также солидный опыт в создании ракетной техники, сравнимый с США; Франция полностью сосредоточилась на производстве системы «SAMP-T» в составе другого консорциума «Eurosam», которая теперь будет основным конкурентом «MEADS» среди европейских государств.

Также, в 2009 году произошёл очередной срыв из-за желания американской компании «Локхид Мартин» полностью патронировать проект, ссылаясь на использование «собственного» секретного алгоритма в разрабатываемой системе управления огня, которая видимо была получена от наших первых модификаций С-300ПС, переданных американцам в момент развала СССР, но после давления с немецкой стороны программа вернулось в прежнее русло.

Система «MEADS» изначально задумывалась в качестве достойной замены таких устаревающих ЗРК, как «Improved Hawk», Patriot PAС-1 и отчасти PAС-2 и вероятно даже PAС-3. При создании принципиально нового комплекса американская «Локхид Мартин», немецкая «LFK» и итальянское подразделение MBDA не стремились реализовать запредельные дальности комплекса «MEADS», а полностью сфокусировались на помехозащищённости, лёгкости, многоканальности и точности системы, как собственно это было реализовано в системе «SAMP-T».

Одной из наиболее интересных сторон проекта «MEADS» является комплекс радиолокационных средств обнаружения и управления огнём, а также сама ЗУР-перехватчик. Радиолокационные средства комплекса имеют более «уверенный вид», чем у «SAMP-T». В отличии от одной обнаружительно-стрельбовой МРЛС «Thompson-CSF ARABEL», «MEADS» оснащается двумя РЛС, построенными на базе АФАР.

Радиолокационный обнаружитель (РЛО) имеет очень большую площадь апертуры, как для комплекса с дальностью в 100 км, его энергетический потенциал сопоставим с такими известными РЛС, как RAT-31SL («Alenia») или AN/TPS-78 («Northrop»), радиус действия которых около 460 км. Всё это обусловлено противоракетной направленностью комплекса «MEADS»: необходимо заблаговременное обнаружение тактических баллистических ракет до их входа в зону поражения ЗУР-перехватчиками с дальностью 100 км, это необходимо для точного анализа параметров их траектории и более качественного перехвата. Данная РЛС работает в ДМ-диапазоне.

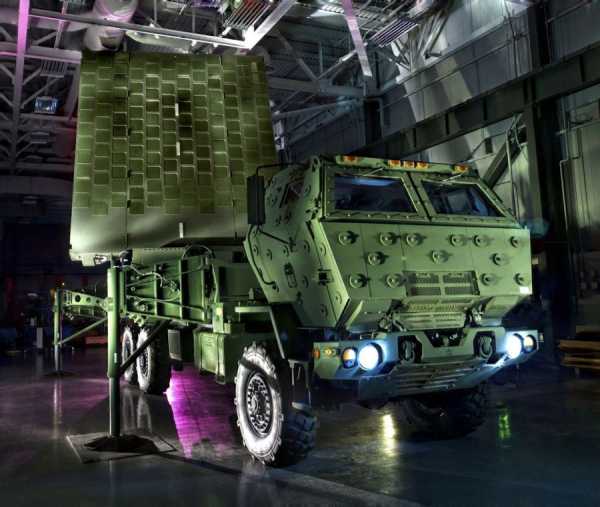

МРЛС имеет АФАР, сопоставимую по апертуре с МРЛС ЗРК «Patriot» AN/MPQ-53, дальность её действия колеблется в пределах от 200 до 400 км, но работает она в Х-диапазоне, а поэтому уже более точная, чем AN/MPQ-53 G-диапазона.

По поводу данной МРЛС пока очень мало информации, но она также имеет видимое сходство с РЛС израильского противоракетного комплекса «Iron Dome» ELM-2084, что даёт повод относить её к высокопотенциальным РЛС, способным на больших расстояниях идентифицировать даже такие цели, как «артиллерийский снаряд».

Для маршевого участка траектории полёта ЗУР применяется канал радиокоррекции НАТОвского стандарта «Link-16», благодаря которому, в случае выхода МРЛС из строя, зенитная ракета может наводится на цель от самолётов ДРЛО E-3D «AWACS», корабельных РЛС и любых других НАТОвских систем целеуказания.

Многофункциональная РЛС работает в 2-х режимах. Первый режим – неподвижный: когда существует одно ракетоопасное направление, тогда МРЛС может непрерывно подсвечивать одновременно 10 ВЦ, атакующих с одного направления (в таком режиме перехват наиболее надёжный). Второй режим – круговое вращение (15 – 30 об/мин): при МРАУ-круговом налёте со всех направлений, МРЛС даёт лишь чёткое целеуказание для АРГСН ракет PAC-3MSE, вся эффективность достигается именно головками самонаведения, а МРЛС корректирует конечный участок наведения (в таком режиме перехват имеет более низкую эффективность)

Радиолокационные средства комплекса «MEADS» используют наиболее надёжную схему непрерывного подсвета цели для ЗУР с АРГСН, когда ракетоопасное направление одно, как у комплекса С-400: все риски, связанные с огрехами головки самонаведения сводятся к нулю, чего нет у таких систем, как «PAAMS».

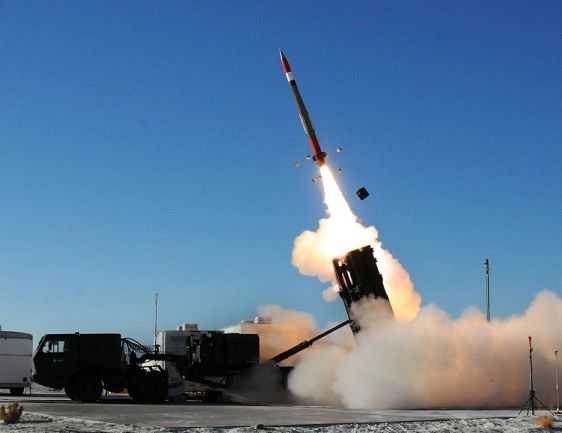

В качестве базовой зенитной ракеты была выбрана наиболее перспективная американская ЗУР-перехватчик ERINT позиционной системы ПРО «Patriot PAС-3», ракета была подвергнута модернизации. Если стандартная ракета имела радиус действия по баллистическим целям 20 км и по аэродинамическим 60 км, то новая ракета РАС-3MSE за счёт нового маршевого двухрежимного двигателя имеет дальность 100 км и максимальную скорость полёта 5050 км/ч (1400 м/с), столько же, как у ракеты «Aster-30».

В качестве органов управления на маршевом участке пути ракеты РАС-3MSE используют 4 небольших аэродинамических руля, на конечном участке для непосредственного перехвата высокоманевренных целей используется пояс из 180 газодинамических рулей, которые позволяют ракете реализовать перегрузки до 60 ед. у земли и 20ед. на высоте 10-12 км.

По ЛТХ ракета имеет схожие параметры с ЗУР «Aster-30», по габаритным и массовым — также, но есть возможность унификации РАС-3MSE с ПУ и стрельбовыми системами других ЗРК, что определяет её потенциальное превосходство над более сложной двухступенчатой ракетой «Aster-30».

Двухступенчатая ЗУР «Aster-30» за счёт более крупных габаритов имеет меньшие возможности для унификации с универсальными ВПУ других систем

ЗУР PAC-3MSE более компактна, чем «Aster-30», но при этом обладает аналогичными лётными характеристиками

Также существует много информации относительно введения Германией в ЗРК «MEADS» ракеты «IRIS-T» с высокочувствительной ИК-ГСН, работающей в 4 мкм-диапазоне в пределах 20000 м. Углы уверенного захвата целей у тепловой ГСН – 90 град., а максимальная скорость сопровождения целей 60 град/с.

Изначально данная ракета была разработана в классе «воздух-воздух», а затем для «MEADS» приняли решение разработать также «земля-воздух». 3-х Маховая ракета имеет дальность, при использовании с наземных ПУ, не более 17 км и высотность 14-15 км, её маневренность также очень высока благодаря применению управляемого вектора тяги, но цена в несколько раз ниже, чем у РАС-3MSE. Немцы же считают, что последняя ракета будет применяться исключительно редко, лишь в рамках ПРО, а для использования по обычным целям достаточно и более простой и дешевой ЗУР «IRIS-T», что наиболее благоразумно.

На текущий момент известно, что МРЛС ЗРК «MEADS» позволяет одновременно перехватывать 1-й батарее 10 воздушных или баллистических целей с дальностью полёта до 1000 км. По противоракетным характеристикам «MEADS» на 30% превосходит «Patriot PAC-3» за счёт повышения радиуса действия.

Противоракета РАС-3MSE имеет стандартную кинетическую БЧ, которая должна уничтожать баллистическую цель по концепции «hit-to-kill», т.е. прямым попаданием, в открытых источниках указывается масса 20 кг, но, учитывая массу БЧ ракеты ERINT в 73 кг и возможность дооснащения ГЧ РАС-3MSE дополнительным осколочно-фугасным направленным зарядом для борьбы с аэродинамическими целями, общая масса новой болевой части может составить около 80-90 кг.

Испытания ЗРК «MEADS», проведённые 6 ноября 2013 года подтвердили заявленные производителем характеристики. Условия близкие к боевым, но без использования активного РЭП и противорадиолокационных ракет

6 ноября 2013 года, в ходе испытаний, ЗРК «MEADS» осуществил одновременный успешный перехват соразмерной мишени-имитатора ОТБР «Lance» и крылатой ракеты-мишени QF-4. Мишени имитировали налёт с 2-х направлений. Таким образом, комплекс продемонстрировал возможность круговой позиционной ПРО. Сейчас система продолжает называться «опытной», но продемонстрированные боевые качества уже приглянулись войскам ПВО Германии и Польши, и система рассматривается, как главный претендент.

В случае, если Польша закажет большую серию из нескольких десятков дивизионов «MEADS», ВС России потребуется скорректировать состав западной группировки войск в пользу большего количества комплексов «Искандер-Э,М» и других тактических ракетных вооружений, чем то, что есть сейчас.

/Евгений Даманцев/

army-news.ru

SAMP-T Многоцелевой ракетный комплекс — Военный информатор

SAMP-T

Разработчиком и производителем комплекса является европейский консорциум «Eurosam». Консорциум был образован в июне 1989 г. фирмами «Aerospatiale» , «Alenia» и «Thompson-CSF» в целях создания и продвижения на рынок вооружения комплексов семейства FSAF — Forward SurfacetoAir Family of missile systems . «Eurosam» выступает как системный интегратор проектов создания морского и сухопутного вариантов комплекса противовоздушной обороны. Программа создания комплексов семейства FSAF включает в себя ряд новшеств, а именно — модульную компоновку систем для достижения авиатранспортабельности, минимизации общего числа элементов комплекса, новизну применяемых технологических решений для удовлетворения специфических эксплуатационных качеств системы, возможность проведения модернизации систем комплекса на протяжении всего цикла эксплуатации, минимальное обслуживание оборудования комплекса лицами боевого расчета при его эксплуатации. Все системы, входящие в состав комплексов семейства FSAF , состоят из заменяемых элементов, которые удовлетворяют вышеперечисленным требованиям.

Одновременно с подписанием контракта одна из участниц консорциума «Eurosam», фирма ЕАDS приступила к переговорам с французской Комиссией по производству вооружений (DGA) о выполнении демонстрационной программы, обозначенной как SAMP-T Block 2. Как предполагается, реализация этой программы стоимостью 50-100 млн.евро займет 3-5 лет. В процессе ее выполнения должен быть исследован ряд перспективных ключевых технологий, включая наведение ракеты на конечном участке перехвата, увеличение эффективности поражения баллистических целей (с дальностью стрельбы до 1500-2000 км) и некоторые системные решения. В случае успешного хода работ боевой вариант системы может быть введен в строй к 2012 г.

Для выполнения этой программы DGA выдало заказ на изготовление двух экспериментальных систем, необходимых для демонстрации возможностей SAMP-T Block 2: демонстрационный вариант спутника раннего обнаружения стоимостью 60-80 млн.евро и РЛС средней дальности. Работы по созданию РЛС-демонстратора стоимостью 70 млн евро, известной под обозначением М3R, должны обеспечить готовность к производству штатного образца РЛС к 2010 г. Работы по М3R, которая должна обеспечить размеры обороняемой зоны до 1000 км, активно поддерживаются Нидерландами, проявившими интерес к SAMP-T Block 2 вскоре после того, как в США были прекращены работы по созданию противоракеты корабельного базирования Standard SМ-2 Block 4А. Партнерами «Eurosam» в этой работе также могут стать Германия и Италия, которые продолжают изучать возможность комбинации средств еще одного многонационального ЗРК МЕАDS и SAMP/Т.

В состав комплекса SAMP-T входят:
многофункциональная РЛС типа Thompson-CSF ARABEL с фазированной антенной решеткой;
кабина боевого управления — FCU ( Fire Control Unit ), в которой размещается аппаратура системы управления, обрабатывающая всю информацию о воздушной обстановке в режиме реального времени, а также две консоли системы отображения;
ракеты «Aster-30»;
самоходные пусковые установки вертикального старта на автомобильном шасси Astra/Iveco или Renault-TRM-10000 (колесная формула 8х8) с пусковыми модулями на 8 боеготовых ракет в транспортно-пусковых контейнерах.

В качестве средства поражения в составе ЗРК SAMP-T используется двухступенчатая ракета «Aster-30». На ракете установлена активная радиолокационная ГСН, работающая в диапазоне частот 10—20 ГГц. Она представляет собой модификацию головки самонаведения управляемой ракеты «воздух—воздух» МIСА. Диаметр ГСН 0.18 м, длина (включая блок электронной аппаратуры наведения) 0.6 м. Наведение ракеты на большей части ее траектории полета к цели осуществляется командноинерциальной системой, а самонаведение с использованием полученной от ГСН информации происходит лишь на конечном участке. При этом предусматривается, что поиск и захват цели головкой производится в полете ракеты.

В соответствии с концепцией «Aster» block-2 будет способна обеспечивать прямое попадание в баллистические цели, включая те, которые могут маневрировать на конечной стадии полета. Одним из наиболее критических элементов этих исследований является изучение технологий, связанных с ГСН ракеты. Будущий «Aster» может быть оснащен ИК ГСН, аналогичной той, что используется на авиационной ракете МIСА и будет способен использовать для наведения на цель волны ИК-диапазона или двухдиапазонный вариант ИК/РЛ при перехвате баллистических целей на относительно небольших высотах.

Другим направлением исследований по программе block-2 являются работы в области совершенствования системы газодинамического управления ракетой PIF. Предлагаемые сегодня решения включают в себя:
реализацию режима поддержания скорости полета ракеты и функции газодинамического управления с помощью одного твердотопливного заряда;
использование одного твердотопливного заряда для реализации нескольких импульсов системы PIF;
создание системы PIF, базирующейся на использовании двух или трех твердотопливных зарядов.

Дальность поражения, км :
3-100 — самолетов
3-35 — баллистических ракет
Высота поражения целей, км 25
Максимальная скорость полета ЗУР, м/c 1400
Средняя скорость полета ЗУР, м/c 900-1000
Максимальная перегрузка :
60g — при высоте полета Н=0
15g — при высоте полета H=15км Масса БЧ, кг 15-20 Стартовая масса ЗУР, кг 510 Маршевая ступень :
2.6 — длина,м
0.18 — диаметр,м
100-110 — масса,кг
Стартовая ступень :
2.3- длина,м
0.54 — диаметр,м
0.92 — размах крыльев,м
380-400 — масса,кг

Источники:
1. Информационно — новостная система Ракетная техника

ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН, информация по военной технике, сайт по Военной технике

МНОГОЦЕЛЕВОЙ ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС SAMP/T

MULTIPURPOSE ANTIAIRCRAFT MISSILE SYSTEM SAMP/T

18.06.2009
Как стало известно в ходе авиасалона «Париж эйршоу-2009 в Ле-Бурже, Генеральная делегация по вооружению (DGA) Министерства обороны Франции передала ВВС страны первый серийный наземный зенитный ракетный комплекс средней дальности SAMP/T. В ближайшее время начнутся войсковые испытания переданного ЗРК, которые будут проходить на базе центра испытаний ВВС (CEAM).
ЗРК SAMP/T разработан в интересах СВ Италии и Франции, а также французских ВВС в рамках европейской программы FSAF (Forward Surface to Air Family of missile systems). Головным разработчиком комплексов семейства FSAF является европейский консорциум «Евросам», образованный в июне 1989 года фирмами «Аэроспасьяль», «Алениа» и «Томсон-CSF». Управление программой разработки осуществляет Европейское управление по закупкам вооружений (OCCAR).
SAMP/T представляет собой мобильный наземный ЗРК, использующий разработанную компанией MBDA ЗУР «Астер-30». В состав ЗРК входит система управления огнем, основой которой является многофункциональная РЛС кругового обзора с электронным сканированием «Арабель» компании «Талес», модуль идентификации и захвата цели, от четырех до шести вертикальных пусковых установок, каждая из которых способна осуществить запуск по целям восьми ЗУР в быстрой последовательности, а также две транспортно-заряжающие машины.
В отличие от заказанных ВС Италии ЗРК, смонтированных на грузовиках «Астра/Ивеко» с колесной формулой 8×8, французские системы установлены на шасси «Рено-TRM 10000». РЛС «Арабель» обладает возможностью осуществления наблюдения, обнаружения и сопровождения цели в секторе 360 град. ЗРК обладает высокой стратегической и тактической мобильностью, благодаря высокой эффективности огня способен противостоять широкому спектру угроз. Расчет ЗРК составляет 14 человек.
Стандартные ЗУР «Астер-30 способны поражать цели на дальности до 120 км. В настоящее время в стадии разработки находятся ЗУР «Астер-30» «блок- 1», обладающие улучшенными возможностями перехвата оперативно- тактических ракет, и ЗУР «Астер-30» «блок-2», которые смогут обеспечить поражение баллистических ракет средней дальности.
На сегодняшний день МО Франции заключило контракт на закупку 10 ЗРК (для СВ и ВВС). Италия приобретет 5 ЗРК. Соглашение также включает поставку усовершенствованных ЗУР «Астер-30» «блок-1». Как планируется, ВС Франции должны получить все полностью боеготовые ЗРК к 2013 году, а ракеты — к 2016 году.
АРМС-ТАСС

11.03.2013

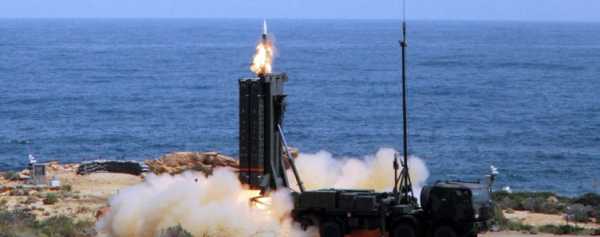

6 марта на совместных учениях сухопутных войск Италии и ВВС Франции зенитный ракетный комплекс средней дальности SAMP/T успешно уничтожил баллистическую ракету, сообщает defense-aerospace.com, это был первый перехват баллистической цели в рамках функционирования единой системы ПРО НАТО в Европе.
Цель пролетела около 300 км, прежде чем была уничтожена противоракетой Aster 30. Стрельба как часть тестовой системы технической и оперативной оценки, была проведена на территории ракетного испытательного центра DGA в Бискароссе (юго-запад Франции) с участием персонала 4-го артиллерийского полка итальянской армии (постоянное место дислокации в Мантуе, Италия) и испытательного центра ВВС Франции (постоянная дислокация в Мон-де-Марсан, Франция). В октябре 2010-го и ноябре 2011-го года были проведены аналогичные испытания.
ЗРК SAMP/T (в ВВС Франции имеет обозначение MAMBA) способен вести круговую стрельбу на 360 град, имеет модульную конструкцию и высокоманевренные ракеты. Эта система, состоящая на вооружении в Италии и Франции, является важным вкладом этих стран в создание системы ПРО НАТО, предназначенной для перехвата баллистических ракет в Европейском театре военных действий (ТВД).
www.defense-aerospace.com

18.09.2013
Вооруженные силы Сингапура планируют приобрести новые системы противовоздушной обороны MBDA Aster-30. Об этом обьявил министр обороны Сингапура Нг Енг Хин 16 сентября 2013, также отметив, что новая система ПВО «во много раз более мощнее чем имеющиеся сейчас на вооружении». Точное количество приобретаемых комплексов не называется как и сумма вероятного контракта. Об этом сообщило издание Defesa Global. На сегодняшний день основу ПВО Сингапура составляют израильские комплексы Spider. В составе вооруженных сил Сингапура ЗРК SPYDER-SR состоят на вооружении 165-й эскадрильи, где заменили английские ЗРК Rapier. Эскадрилья достигла боеготовности на новых комплексах осенью 2011 года.

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

06.02.2014

Европейское управление по закупкам вооружений (OCCAR) 14 января приняло девятый ЗРК средней дальности SAMP/T (Sol-Air Moyenne Portee/Terrestre), предназначенный для ВВС Франции (национальное обозначение «Мамба»). В последних числах января ЗРК был передан 01/950 дивизиону ПВО CRAU из состава 125-й авиабазы «Истр» ВВС Франции. Церемония передачи состоялась в штаб-квартире Генеральной дирекции по вооружению (DGA) МО Франции в Бискароссе после завершения испытаний и оценки всех систем.
Таким образом, общее количество принятых на вооружение ВВС Франции комплексов возросло до девяти. Первая батарея SAMP/T была принята на вооружение 4/950 зенитного ракетного дивизиона 116-й авиационной базы «Люксей-Сен-Совер» 20 сентября 2010 года.

22.10.2014
Как сообщает французский бюллетень «Intelligence Online», ссылаясь на информацию от своих источников, Анкара ведет переговоры исключительно с консорциумом Eurosam по контракту T-Loramids.
Делегация турецких юристов и экспертов из агентства по оборонной промышленности (Savunma Sanayii M?ste?arl??? (SSM) прибыла в Париж в середине сентября. Продолжительные переговоры с компаниями MBDA, Thales и управления вооружений министерства обороны Франции велись относительно приобретения системы ПРО театра боевых действий в рамках контракта T-Loramids.
Предложение французского ВПК совместно с итальянской компанией Finmeccanica в рамках консорциума Eurosam вышло на первый план после официального заявления турецкого президента Реджепа Эрдогана, сделанного в начале сентября, о разрыве переговоров с китайской компанией CPMIEC, которая первоначально стала победителем конкурса со своим предложением – ЗРК HQ-9. По официальной версии, эта китайская компания, чьи многочисленные представители находились в Анкаре с начала года, не выполнила своих оффсетных обязательств перед своими турецкими партнерами (компаниями Roketsan, Havesan и Aselan).
На самом деле параллельно с аннексией Крыма Россией турецкие власти не стали противиться давлению НАТО, которое угрожало прекратить сотрудничество в области общих цифровых систем альянса и Турции, если китайцы получат доступ к системе ПВО.
Стараясь не уступить давлению компаний Raytheon и Lockheed Martin, Анкара в итоге аннулировала свой первоначальный выбор, но затем повернулась к концерну Eurosam, который занял второе место. Ставится задача до декабря определить тот объем передаваемых в рамках контракта технологий на сумму 3 млрд долл. bmpd.livejournal.com

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

25.12.2014
Французская компания Thales и европейский концерн MBDA подписали два соглашения о намерениях по сотрудничеству с польским оборонным производителем Wojskowe Zak?ady Uzbrojenia (WZU) в рамках совместного предложения по созданию системы ПРО «Висла», сообщает 23 декабря.
Польша ищет возможность заказать системы ПРО средней дальности европейской группе Thales/MBDA, которая конкурирует с американской Raytheon, предлагающей противоракетные комплексы Patriot. Европейские компании гарантировали польской стороне полную автономию в производстве ЗРК и их материально-техническому обслуживанию, если страна выберет комплекс MBDA Aster 30 block 1 и его технологии.
Компания WZU и ее местные партнеры будут заняты в производстве «больших компонентов» противоракетной системы «Астер», второе соглашение предусматривает сотрудничество в материально-техническом обслуживании с участием польских фирм, которые будут поставлять некоторые компоненты комплекса.
MBDA подписал контракт с компанией Zaklady Mechaniczne Tarnow по производству оборудования для транспортировки ракет и хранения оборудования.
MBDA и Thales являются партнерами в составе совместного предприятия Eurosam. На выставке в сентябре в Польше ВВС Франции продемонстрировали командный пункт, радар и пусковую установку системы Aster, получившей название Mamba.
Компании BAE Systems и Airbus владеют 37,5% акций концерна MBDA, на долю Finmeccanica приходятся 25%.
Военный Паритет

ПРОТИВОРАКЕТНАЯ СИСТЕМА ЕВРОПРО

14.01.2016

23 декабря 2015 года французский департамент по вооружениям DGA подписал контракт с консорциумом Eurosam (в группу входят MBDA и Thales) о модернизации ЗУР Aster по программе Block 1 New Technology, сообщает defensenews.com 13 января. Стоимость контракта составляет «несколько сотен миллионов евро».
В программе Aster принимают участие Великобритания, Франция и Италия, которые подписали в понедельник меморандум о взаимопонимании по программе модернизации. ЗУР Aster 30 Block 1 будет поставляться в ВВС Франции с 2023 года, ракета получит повышенные возможности по перехвату баллистических ракет, работы будут вестись в интересах системы ПРО НАТО. Производством ракеты занимается MBDA, РЛС комплекса поставляет Thales (нижнее фото, базовая система Aster 15 принята на вооружение в 2001 году – прим. Военный Паритет).
Великобритания планирует оснастить новыми ракетами эсминцы Тип 45, Франция и Италия развернут их на многоцелевых фрегатах. Обновление позволит ракете поражать вражеские БР с дальностью 1000 км (в настоящее время возможен перехват БР с дальностью 600 км класса Scud В). Планируется дальнейшее совершенствование системы по программе Aster Block 2, которая будет способна перехватывать БР с дальностью 3000 км.
Военный Паритет

ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС PAAMS (ФРАНЦИЯ, ИТАЛИЯ, ВЕЛИКОБРИТАНИЯ)

15.03.2016

Европейское управление по закупкам вооружений (OCCAR) объявило о приемке в конце февраля последнего зенитного ракетного комплекса средней дальности SAMP/T (Sol-Air Moyenne Portee/Terrestre), который в первой половине марта был передан ВВС Франции.
ЗРК, носящий национальное обозначение «Мамба», поставлен дивизиону ПВО из состава авиабазы «Авор» Военно-воздушных сил Франции. Церемония передачи техники состоялась в помещении Дирекции по вооружению МО Франции (DGA) в Бискарросе после завершения испытаний и оценки всех систем.
Таким образом, общее число принятых на вооружение ВВС Франции комплексов возросло до десяти. Первая батарея SAMP/T была принята на вооружение зенитного ракетного дивизиона 116-й авиационной базы «Люксей-Сен-Совер» 20 сентября 2010 года. Десять батарей SAMP/T состоят на вооружении пяти зенитных ракетных дивизионов ВВС Франции, дислоцированных на авиабазах в Мон-Де-Марсан, Сент-Дизье, Авор, Истр и Люксей.
ЦАМТО

09.06.2016

Согласно статье «Le SAMP/T d?ploy? en Turquie contre Daech», опубликованной во французском журнале «Air&Cosmos», в рамках программы помощи, оказываемой НАТО Турции, в первую очередь на южной границе этой страны (с Сирией), как сообщается, Италия должна развернуть систему ПВО SAMP/T. Это делается по причине того, что турецкая территория становится целью для ракет и реактивных снарядов со стороны «Исламского государства». По крайней мере, так сообщает местная пресса. В этой связи НАТО уже развернуло несколько систем вооружений, среди которых ЗРК Patriot, боевые корабли и самолеты ДРЛО.
Итальянские зенитчики примут эстафету от немцев, которые покидают страну после того, как они завершили обслуживание американских комплексов Patriot. SAMP/T является ЗРК с ракетой Aster 30 разработки концерна MBDA, дальность которого, как заявляется, составляет 40 км. До конца 2016 года итальянская армия должна получить четыре батареи ЗРК SAMP/T.
http://bmpd.livejournal.com

НАТО ОРГАНИЗАЦИЯ СЕВЕРОАТЛАНТИЧЕСКОГО ДОГОВОРА

17.06.2016

В рамках выставки «Евросатори-2016» 14 июня министры обороны Италии и Франции Роберта Пинотти и Жан-Ив Ле Дриан подписали соглашение о сотрудничестве, предусматривающее совместную разработку новой версии ЗУР «Астер-30» Блок-1.
Новая версия ЗУР «Астер-30» Блок-1 получила название B1NT (Блок.1 «Новая технология»).
Как сообщает MBDA, подписав данное соглашение, Италия присоединяется к Франции, которая начала программу разработки ЗУР в декабре 2015 года.
Программа «Астер-30» Блок-1NT, помимо модернизации ракеты, включает модернизацию зенитных ракетных систем SAMP/T, состоящих на вооружении ВС Италии и Франции. В результате программы предполагается расширить боевые возможности данных систем, в первую очередь, в области перехвата баллистических ракет.
В бюджете МО Италии на 2016 год выделено 15 млн. евро (17 млн. долл.) на проведение совместно с Францией модернизации «Астер-30». Общий взнос Рима в проект составит 237,4 млн. евро.
Как сообщалось, главным элементом модернизации B1NT должно стать оснащение ЗУР новой активной радиолокационной ГСН Ka-диапазона (26,5-40 ГГц), которая заменит существующую ГСН Ku диапазона (2-18 ГГц). Более короткая длина волны и новый вычислитель обеспечат ЗУР B1NT лучшее угловое разрешение и возможность обнаруживать цель на большей дальности. Новая ГСН также позволит ракете B1NT поражать цели, отличающиеся более высокой скоростью и/или ЭПР. Предполагалось, что модернизация будет включать улучшенный ускоритель, но данное предположение пока не подтверждается.
ЦАМТО

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

03.11.2016

14 июня Франция и Италия подписали соглашение о разработке противоракеты Aster 30 Block 1NT (New Technology), сообщает «Военный Паритет».
В марте британские официальные лица заявили, что королевский флот рассматривает возможность оснащения своих эсминцев этими ракетами. Отмечается, что Aster 30 Block 1NT может стать частью западной системы глобальной ПРО, способной уничтожать баллистические ракеты с дальностью полета до 1500 км. Предусматривается, что в будущем дальность полета перехватываемых БР должна возрастать.
Базовая ракета Aster 30 Block 1 (комплекс SAMP/T) способна перехватывать БР с дальностью 600 км.
Предусматривается создание системы Aster Block 2 с двухступенчатой противоракетой, способной поражать БР средней дальности на средних/больших эндоатмосферных высотах. Поражение цели обеспечивается прямым попаданием перехватчика с инфракрасной системой наведения. «Астер Блок 2» станет основой европейской «активной эшелонированной» системы ПРО театра военных действий (ALTBMD — Active Layered Theatre Ballistic Missile Defence). Система ALTBMD станет серьезным дополнением к американской «поэтапно адаптированной» системе ПРО в Европе, основанной на комплексах SM-3, сообщают источники.
Военный Паритет

19.01.2017

Организация OCCAR (Organisation for Joint Armament Cooperation) уведомила консорциум EUROSAM (образован компаниями MBDA и Thales) об участии Италии в новой подпрограмме ЗРК SAMP/T.
Италия примет участие в подпрограмме B1NT в рамках создания новой версии ЗУР Aster Block 1 NT (New Technology) разработки MBDA. Комплекс SAMP/T состоит на вооружении армий Франции и Италии. Отмечается, что улучшенная ракета будет иметь повышенные возможности по перехвату БР, что внесет существенный вклад в повышение потенциала системы ПРО НАТО в Европе.
Кроме того, Италия выразила желание оснастить новыми ракетами перспективные патрульные корабли класса РРА (Pattugliatori Polivalenti d’Altura). Противоракета Aster Block 1 NT сможет перехватывать БР средней дальности, тогда как возможности версии Aster 30 Block 1 ограничиваются перехватом БР с дальностью 600 км.
Военный паритет

17.07.2017

Как сообщили турецкие СМИ, 14 июля 2017 года министерство национальной обороны Турции подписало соглашение с европейским консорциумом Eurosam (сейчас представляющим французское и итальянское отделения объединения MBDA и французскую группу Thales) о совместных разработке и производстве в Турции системы противовоздушной и противоракетной обороны.
Консорциум Eurosam осуществляет разработку и производство в интересах вооруженных сил Франции и Италии зенитной ракетной системы средней и большой дальности SAMP/T с зенитными управляемыми ракетами Aster 15 и 30. Eurosam с ЗРС SAMP/T принимал участие в турецком долгостройном тендере по программе T-LORAMIDS (Turkish Long Range Air And Missile Defence System), где сперва Турцией в 2013 году был выбран китайский ЗРС HQ-9, а затем началась откровенная чехарда. Нынешнее подписание соглашения с Eurosam означает, как можно понять, решение Турции в пользу выбора SAMP/T или его развития. Сообщается, что система для Турции должна создаваться на основе использования ЗУР Aster 30.
Комментируя подписание соглашения с Eurosam, министр национальной обороны Турции Фикри Ышик заявил, что оно не противоречит подготавливаемому соглашению с Россией о приобретении Турцией ЗРС С-400, поскольку закупка С-400 отвечает «сегодняшним насущным потребностям Турции», в то время как в соглашении с Eurosam имеется в виду более отдаленная перспективная совместная трехсторонняя (Турции, Франции и Италии) программа создания системы противовоздушной и противоракетной обороны, с производством основных элементов такой системы в Турции.
До настоящего времени единственным известным иностранным заказчиком ЗРС SAMP/T за пределами Франции и Италии был Сингапур.
С июня 2016 года одна батарея ЗРС SAMP/T из состава 4-го зенитного артиллерийского полка «Peschiera» итальянской армии в рамках так называемой операции «Sagitta» развернута на территории Турции в провинции Кахранмараш для прикрытия сирийско-турецкой границы.
http://bmpd.livejournal.com

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

31.03.2018

Как сообщило американское издание «Defense News», ВВС Сингапура получили заказанные по контракту 2013 года зенитные ракетные системы средней и большой дальности SAMP/T, оснащенные зенитными управляемыми ракетами Aster 30, производимые европейским консорциумом Eurosam (сейчас представляющим французское и итальянское отделения объединения MBDA и французскую группу Thales). Полученные Сингапуром пусковые установки ЗРС SAMP/T с ЗУР Aster 30 были показаны в рекламном видеоролике ВВС Сингапура, появившемся 29 марта 2018 года на официальной странице ВВС в www.facebook.com, однако быстро удаленном с ресурса.
Министерство национальной обороны Сингапура заключило контракт с консорциумом Eurosam на приобретение ЗРС SAMP/T с ЗУР Aster 30 в 2013 году, став первым иностранным заказчиком этого комплекса после двух стран-разработчиков (Франции и Италии). Как и в большинстве сингапурских оборонных контрактов, его условия держатся в секрете, но по сообщениям западных источников, контракт имеет стоимость 651 млн евро и предусматривает поставку двух батарей ЗРС SAMP/T (по четыре или шесть восьмиконтейнерных пусковых установок в батарее) и 200 ЗУР Aster 30. Также сообщается, что первая батарея комплекса и 100 ЗУР Aster 30 по данному контракту были получены Сингапуром в 2017 года. Элементы поставляемых Сингапуру ЗРС размещены на автомобильных шасси серии MAN TG с колесной формулой 8х8. В составе ВВС Сингапура ЗРС SAMP/T заменят в 163-й эскадрилье устаревшие американские ЗРК I-HAWK.
ЗУР Aster 30 имеют дальность стрельбы до 100 км и досягаемость по высоте до 20 км.
В состав ВМС Сингапура входят шесть фрегатов французского проекта типа Formidable, использующих ЗУР Aster 15. Сообщается, что половина вертикальных пусковых установок (16 из 32 ячеек) каждого фрегата имеет увеличенную длину, позволяющую применять из них ЗУР Aster 30, однако пока неясно, будут ли ракеты Aster 30 в перспективе приобретены для этих кораблей.
https://bmpd.livejournal.com/

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

МНОГОЦЕЛЕВОЙ ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС SAMP/T

Комплекс SAMP-T (EUROSAM Land system) предназначен для противовоздушной защиты механизированных подразделений и войск, совершающих марш, а также противовоздушного прикрытия важных стационарных объектов от массированного нападения широкого класса воздушных целей, начиная от тактических ракет, всех типов самолетов и заканчивая различными беспилотными летательными аппаратами в любых погодных условиях, при применении противником различных помех большой интенсивности.
Разработчиком и производителем комплекса является европейский консорциум «Eurosam». Консорциум был образован в июне 1989 г. фирмами «Aerospatiale» , «Alenia» и «Thompson-CSF» в целях создания и продвижения на рынок вооружения комплексов семейства FSAF — Forward SurfacetoAir Family of missile systems . «Eurosam» выступает как системный интегратор проектов создания морского и сухопутного вариантов комплекса противовоздушной обороны.
В состав комплекса входят:
— система управления огнем, включая многофункциональный радар с ФАР Арабель.
— самоходные пусковые установки с восемью транспортно-пусковыми контейнерами на автомобильном шасси Astra/Iveco (для Италии) и Renault-TRM-10000 (для Франции), колесная формула 8х8.
— зенитные управляемые ракеты АСТЕР-30.
Система обеспечивает круговой обстрел воздушных целей и обладает минимальным временем реакции и высоким темпом стрельбы (8 ракет могут быть запущены за 10 секунд), одновременно сопровождает до 10 целей, встроенной системой самопроверки и управляется экипажем из 2 человек.

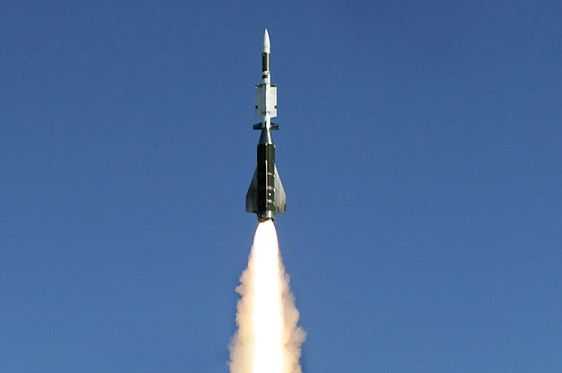

ЗУР «Астер-30» — двухступенчатая твердотопливная ракета, выполненная по нормальной аэродинамической схеме. На начальном и среднем участках траектории полета она получает команды с земли, а на конечном включается активная головка самонаведения. Отличительной особенностью ЗУР является наличие у нее высокоточной комбинированной системы управления PIF/PAF, в которой наряду с аэродинамическими рулями используются газоструйные реактивные сопла, расположенные вблизи центра массы ракеты и создающие тягу по нормали к траектории ее полета. Такой метод управления
ЗУР компенсирует ошибки наведения и повышает маневренность ракеты на конечном участке траектории полета. «Астер-30» оснащена осколочно-фугасной боевой частью направленного действия и радиовзрывателем.
Трехкоординатная МФ РЛС «Арабель» с пассивной ФАР обеспечивает обнаружение, опознавание и одновременное сопровождение до 50 ВЦ, а также наведение ЗУР на 10 из них. Для обзора пространства в РЛС применяется механическое вращение антенны по азимуту со скоростью 60 об/мин и электронное сканирование по углу места. Характерными особенностями этой станции являются: управление характеристиками направленности и формой диаграммы направленности антенны; адаптивное изменение параметров сигнала и перестройка рабочей частоты от импульса к импульсу; программированный обзор пространства; высокие энергетические и точностные характеристики, а также возможность выдачи информации в реальном масштабе времени.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Дальность обнаружения ТБР 600 км
Число одновременно наводимых УР более 10
Число УР на одной пусковой установке 8
Дальность поражения, км :
3-100 — самолетов
3-35 — баллистических ракет
Высота поражения целей, км 25
Максимальная скорость полета ЗУР, м/c 1400
Средняя скорость полета ЗУР, м/c 900-1000
Максимальная перегрузка :
— при высоте полета Н=0 60g
— при высоте полета H=15км 15g
Масса БЧ, кг 15-20
Стартовая масса ЗУР, кг 510
Маршевая ступень :
— длина,м 2.6
— диаметр,м 0.18
— масса,кг 100-110
Стартовая ступень :
— длина, м 2.3
— диаметр,м 0.54
— размах крыльев,м 0.92
— масса,кг 380-400

ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС PAAMS (ФРАНЦИЯ, ИТАЛИЯ, ВЕЛИКОБРИТАНИЯ)

bastion-karpenko.ru

Франко-итальянский ЗРК SAMP/T — Блог «Вестника ПВО» — LiveJournal

Недавно мы увидели новейший российский ЗРК С-350Е «Витязь». Но известно, что его прямым конкурентом является франко-итальянский ЗРК SAMP/T с зенитными ракетами Aster-30. Если наш «Витязь» только собирается на испытания, то Франция уже получила 9 ЗРК SAMP/T, Италия — 5 комплексов.
Предлагаю посмотреть на элементы SAMP/T вблизи. Фотографии с Le Bourget-2007.

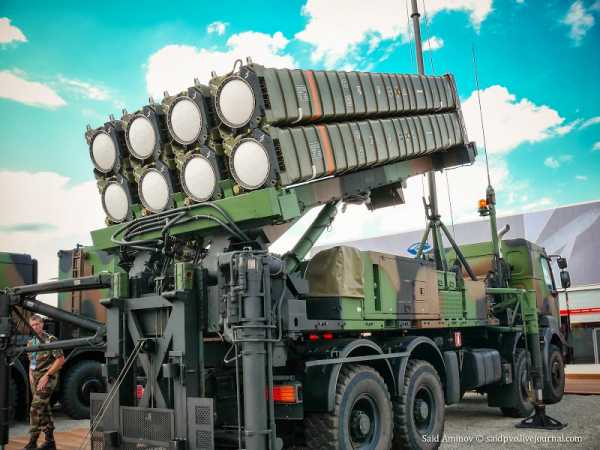

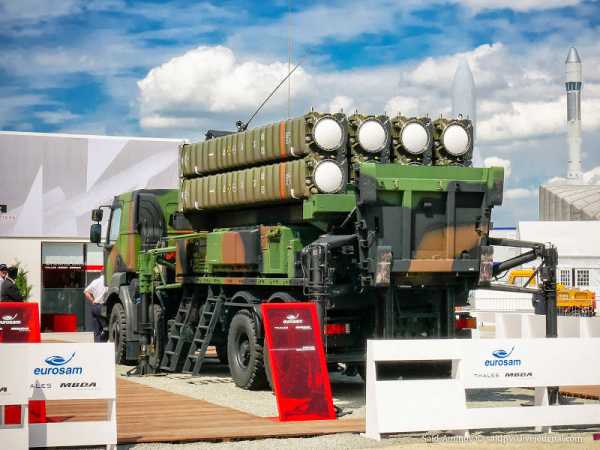

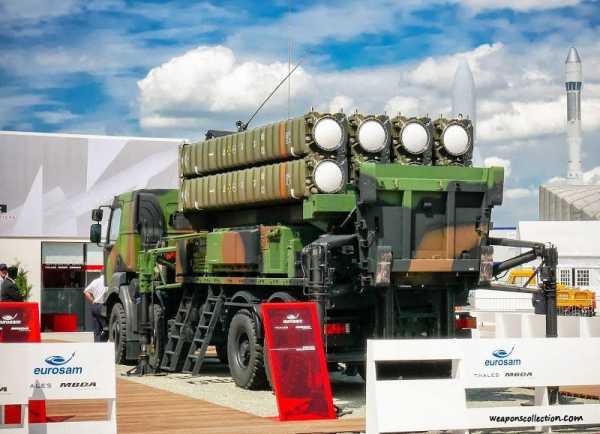

1. На пусковой установке 8 зенитных управляемых ракет Aster-30 в контейнерах.

2. Ракета Aster-30 имеет дальность поражения аэродинамических целей до 120 км.

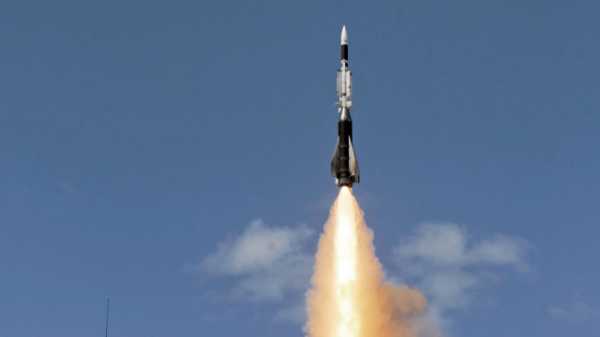

3. Ракета двухступенчатая.

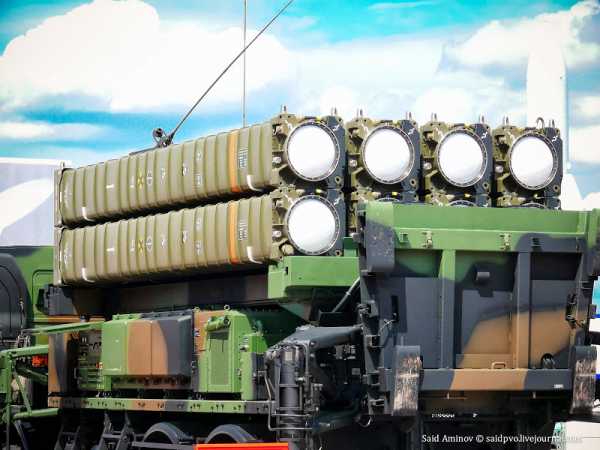

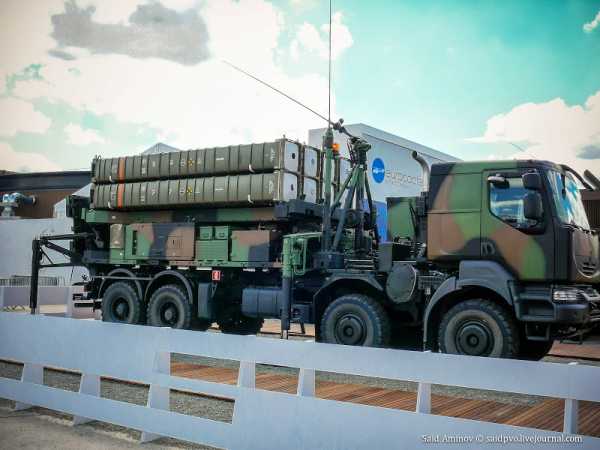

4. Пакет ТПК с ЗУР в транспортном положении, проднят газоотбойный щит

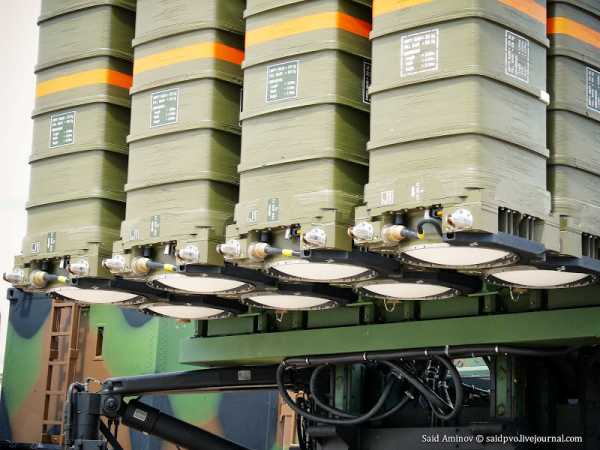

5. Вышибные днища ТПК — старт ЗУР «горячий»

6. Шасси марки Renault

8. Вышибные крышки ТПК

9. Развертывание газоотбойного устройства

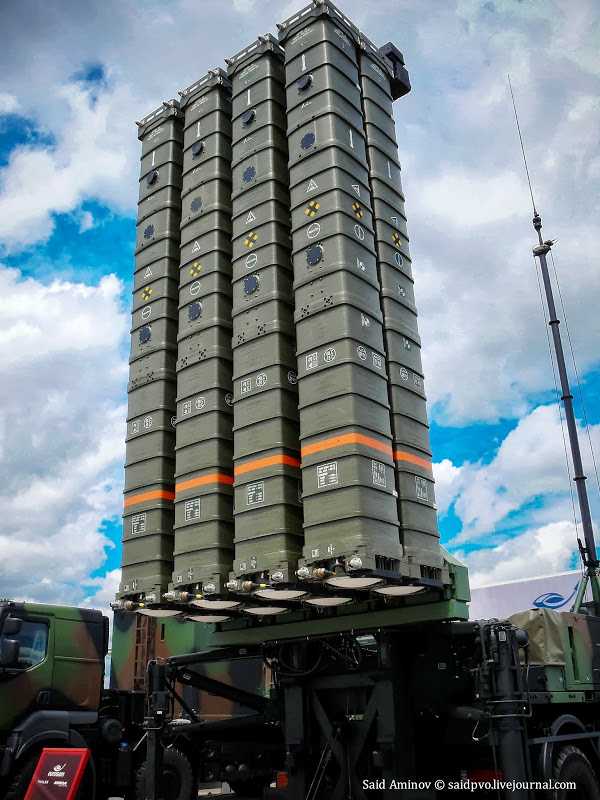

10. Подъем ТПК в боевое положение

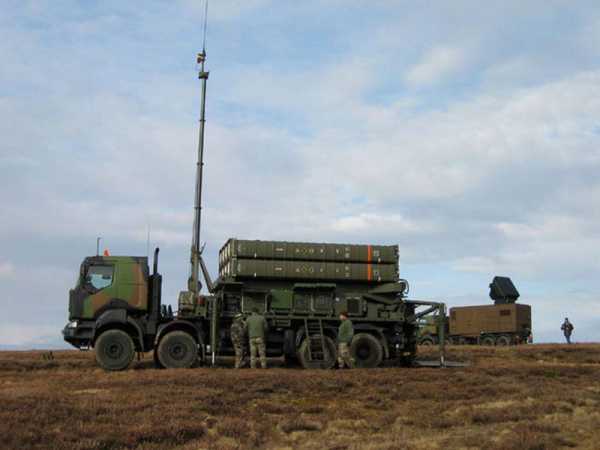

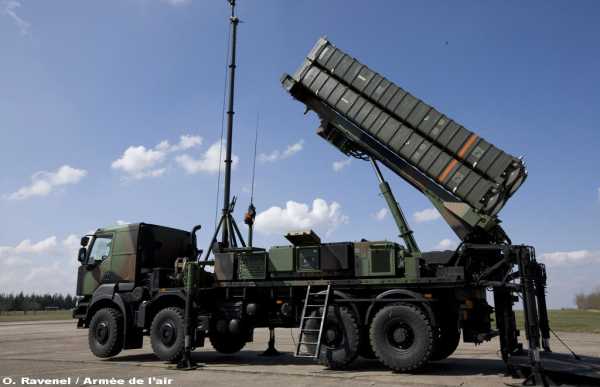

11. Пусковая установка в боевом положении

12.

13.

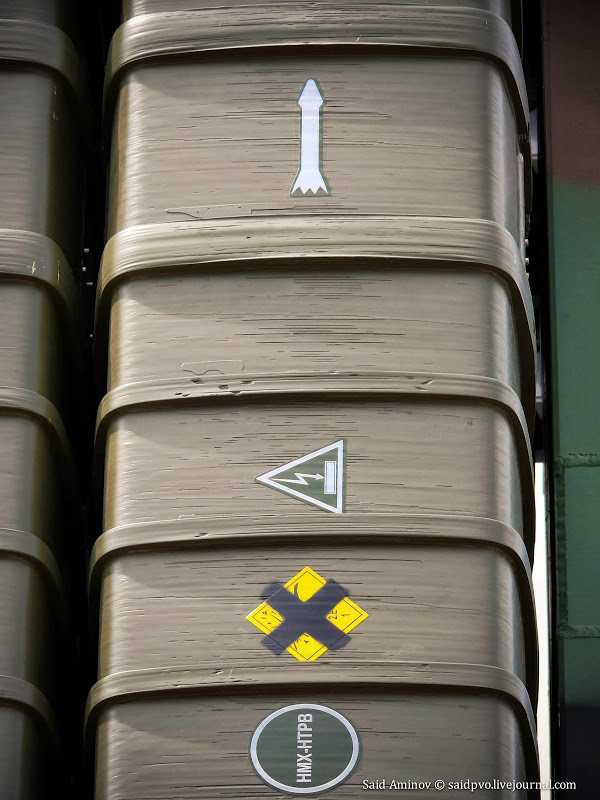

14. Маркировки на ТПК

15.

16.

17. Кабели подключения ТПК к ПУ

18. Подъемно-опорное устройство с гидроцилиндром

19.

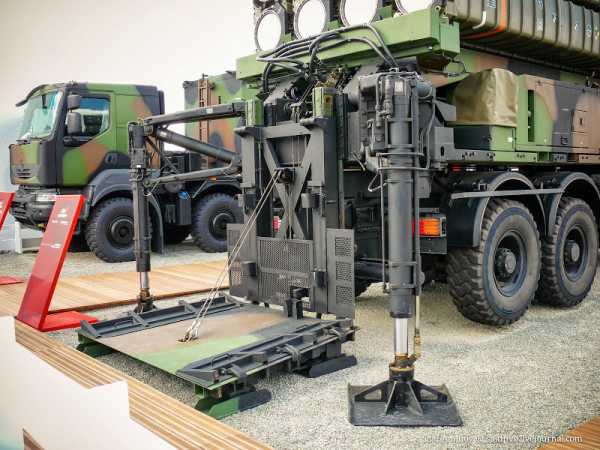

20.Вид на газоотбойный щит в раскрытом состоянии

21. Передние опоры

22.

23.

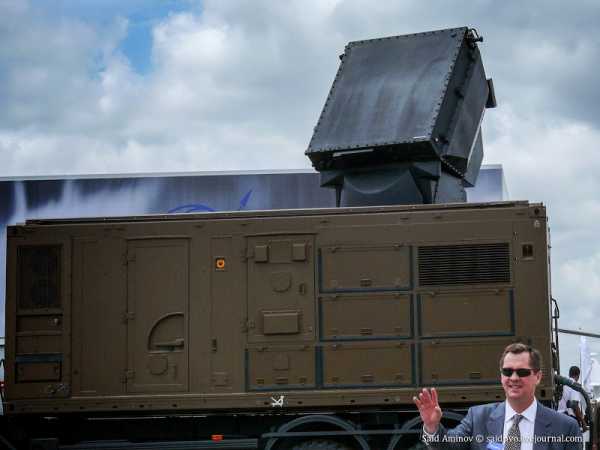

24. МФРЛС Arabel

25. Вид на ФАР МФРЛС

26.

27.

28. Шасси МФРЛС от Renault

29.

30. Пункт боевого управления

О ЗРК SAMP/T и ракетах Aster можно почитать на Вестнике ПВО, но там старая статья. Обновление будет скоро, следите за анонсами.

saidpvo.livejournal.com

Угроза от «SAMP/T» у российских границ недооценивается » Военное обозрение

Основным стрельбовым элементом зенитно-ракетного комплекса «SAMP/T» является многофункциональная радиолокационная станция «Arabel». Пассивная ФАР, а также привод антенного поста позволяют сканировать воздушное пространство по азимуту со скоростью 360 град/с (60 об/мин), сканирование в угломестной плоскости происходит электронной переброской луча ПФАР. «Арабель» имеет достаточно высокие вычислительные способности, обеспечивающие пропускную способность в 130 ВЦ в режиме сопровождения на проходе, и 10 воздушных целей в режиме захвата (целеуказания). Но у этой МРЛС есть серьёзнейшие недостатки перед такими МРЛС, как наши 30Н6Е/92Н6Е или американские AN/MPQ-53. Для обеспечения всеракурсной ПВО на уровне одной батареи «SAMP/T», специалисты французской «Thomson-CSF» вынуждены были сделать вращающимся антенный пост Х-диапазонной «Арабель», что не позволяет реализовать непрерывный подсвет цели, и заставляет полагаться лишь на активную радиолокационную ГСН ЗУР семейства «Астер». Во время 10 находящихся в воздухе ЗУР, когда часть ракет перехватывает цели на одном направлении, а диаграмма направленности «Арабель» временно направлена в ином направлении, сбой захвата цели АРГСН «Aster-30» в момент подлёта к цели может привести к промаху, который наземная МРЛС в этот момент может не скорректировать. Ввиду использования активного радиолокационного самонаведения ракет, ширина главного луча ДНА составляет 2 градуса, что больше чем у РПН «Трёхсотых» и «Пэтриотов», точность последних гораздо выше. Но существует у МРЛС «Arabel» и серьёзное преимущество: сектор обзора в угломестной плоскости составляет от -5 до 90 град. Это позволяет: обнаруживать и атаковать низковысотные цели даже с принижением относительно МРЛС (в случае, если батарея развёрнута на небольшой возвышенности), а также перехватывать средства воздушного нападения, атакующие с вертикальных направлений. К примеру, РПН 30Н6Е имеет сектор обзора от 5 до 64 град, что имеет серьёзные последствия при борьбе с ПРЛР «ALARM» и другим ВТО, приближающимся сверху

В многочисленных российских СМИ можно встретить множество информации относительно развёртывания в восточноевропейских государствах-членах НАТО, а также в дальневосточных странах-союзниках США американских зенитно-ракетных комплексов территориальной ПРО «Patriot PAC-2/3», а также исключительно противоракетных комплексов региональной ПРО «THAAD», но практически напрочь отсутствует информация по поводу планов стягивания к нашим западным границам ЗРК «SAMP/T». Первым примером применения «SAMP/T» с целью противостояния российским ВКС является отправка итальянских «SAMP/T» на сирийско-турецкую границу, где в рамках программы по военной поддержке Турции развёрнута достаточно крупная войсковая группировка НАТО, представленная комплексами «Patriot», системами РЭБ, а также их логистической поддержкой. Официально озвученная французским журналом «Air&Cosmos» версия говорит о том, что развёртывание средств ПВО на юге Турции необходимо для отражения возможных ракетных ударов со стороны ИГИЛ, тем не менее, переброска комплексов началась именно после размещения в САР российского контингента, а в частности ОТРК «Искандер» и сверхманевренных многоцелевых истребителей поколения «4++» Су-35С, да и просто вдумайтесь, к чему бы Анкара просила сформировать ПРО от террористической организации, которую она же и спонсирует.

Комплексы «Patriot PAC-2/3» и SAMP/T могут перехватывать достойный спектр сверхмалоразмерных маневрирующих средств воздушного нападения, чему способствует газодинамическая система управления и АРГСН ракет «ERINT» и «Aster-30», но ОТБР 9М723-1 комплекса «Искандер-М» явно будет не по зубам американскому и европейскому ЗРК, поскольку противозенитные манёвры с перегрузками в 30 ед. не позволяют ни американской, ни европейской противоракете надёжно выходить на российскую баллистическую ракету в режиме «hit-to-kill». Для эффективного перехвата маневрирующей цели противоракета должна располагать в 2,5 — 3 раза большими перегрузками, чем атакующее СВН. «Aster-30» имеет перегрузки до 65 ед., что выше, чем у «ERINT» (45 ед.), но все имеющиеся на вооружении «Астеры» имеют другой недостаток, влияющий на точность и возможности комплекса «SAMP/T» в борьбе со стелс-объектами.

Ракета-перехватчик «ERINT» оснащена АРГСН миллиметровой части Ka-диапазона (более 30 ГГц), что позволяет более точно наводиться на небольшие малозаметные цели, «Aster-30», при её лучших маневренных качествах, имеет АРГСН Ku-диапазона сантиметровых волн, что немного снижает точность режима «hit-to-kill». По этой причине французское и итальянское подразделения консорциума «Eurosam» вскоре будут привлечены к глубокой модернизации системы наведения «Aster-30».

Соглашение о совместной разработке новой активной радиолокационной головки самонаведения подписано между министрами обороны Франции и Италии 14 июня 2016 года. Предусматривается полное обновление электронной начинки новой зенитной управляемой ракеты «Aster block 1 New Technology»: ракета получит АРГСН миллиметрового Ka-диапазона, что выведет «Астер-30» на более совершенный в сравнении с «ERINT» уровень. Обладая большей дальностью поражения цели (120 км в сравнении с 80 км), новая «Aster block 1 NT» сможет перехватывать любые баллистические цели на дальностях более 50 км, ведь ракета имеет АРГСН и может запускаться по целеуказанию в сторону СВН противника на упреждение (ещё до её входа в зону поражения комплекса «SAMP/T» или его корабельного аналога «PAAMS»). Подвергнуть усовершенствованию планируется и наземную инфраструктуру «SAMP/T». По-видимому, планируется модернизировать процессорные блоки, а также шины обмена данными между новой ЗУР «Астер», МРЛС «Арабель», а также пунктом боевого управления комплекса. Все модернизационные мероприятия помогут не только более чётко захватывать малоразмерные гиперзвуковые элементы ВТО, но и расширить максимальную скорость поражаемой цели.

В течении следующих 10-15 лет планируется поэтапная разработка нескольких новых версий «Астер-30», способных перехватывать ещё более современные и дальнобойные баллистические ракеты. Так, если «Aster block 1 NT» способна будет перехватывать ОТБР с дальностью до 1000 км, версия «Aster block 2» сможет поражать баллистические ракеты средней дальности (до 3000 км). И первая, и вторая модификации уже будут представлять угрозу для ОТБР семейства «Искандер-М»; не исключена и модернизация блока газодинамических двигателей поперечного управления (ДПУ), а также усиления корпуса ракеты с применением новых высокопрочных материалов, что может увеличить перегрузки «Астер» до 70-80 ед. Развёртывание оснащённых этими ракетами комплексов «SAMP/T» в Балтии, Польше, Грузии, Швеции или Финляндии может создать серьёзные неудобства «Искандерам», «Полонезам» и другим комплексам ракетного вооружения, стоящим на дежурстве в Западном и Южном военных округах.

И вновь противокорабельный «Калибр» приходит на помощь российским ВКС. В дополнение к перспективной малозаметной оперативно-тактической баллистической ракете с неотделяемой ГЧ, прототипом для создания высокоточной ракеты прорыва ПВО на базе новых версий «Пэтриота» и «SAMP/T» могут стать 533-мм противокорабельные ракеты версий «Калибр-А/НК» в версиях 3М-51 «Альфа» и 3М54А. Трёхступенчатые ПКР обладают дальностью до 250 км и сверхзвуковой боевой ступенью 3П52, развивающей скорость у земли/воды до 3050 км/ч. Как и у всех перспективных «Калибров», включая стратегическую 3М14Т, у «Альфы» и 3М54АЭ большая часть конструктивных узлов представлена композиционными материалами, а боевая ступень имеет в разы меньшие физические размеры, нежели ракеты комплекса «Искандер-М», соответственно, ЭПР 3-маховой ступени не превышает 0,05 м2 и перехватить её в низковысотном режиме очень трудно, учитывая, что сегодня МРЛС «Arabel» на универсальные вышки не возводится. Разработка ракеты класса «воздух-земля»/«земля-земля» может происходить по аналогии с сухопутной модификацией тактической ракеты «БраМос», проходящей испытания в индийских ВС

Для противодействия модернизированным «SAMP/T» потребуется разработка ещё более современной гиперзвуковой ОТБР, характеристики которой продвинутся вперёд в сравнении с «Искандерами». Радиолокационная заметность новой ракеты должна стать ещё в несколько раз меньше, чем у 9М723. Для этого должна быть рассмотрена двухступенчатая конструкция ОТБР с отделяемым боевым блоком, оснащённым газодинамической системой маневрирования и модулем комплекса средств преодоления противоракетной обороны (КСППРО), основанным на программно управляемом многочастотном излучателе радиоэлектронных помех и устройстве отстрела ложных целей и дипольных отражателей, аналоги которых устанавливаются на современные ББ межконтинентальных баллистических ракет. ЭПР отделённого от 2-й, либо 1-й ступени ББ гораздо меньшая, чем радиолокационная сигнатура одноступенчатой ракеты с неотделяемой головной частью: даже при максимальном использовании радиопоглощающих композиционных материалов, большое количество узлов и агрегатов двигательного отсека 9Х820 твердотопливного ракетного двигателя ОТБР 9М723 «Искандер» выполнено и различных металлических сплавов, которые при различных углах сближения с ракетой-перехватчиком могут иметь определённый радиоконтраст, особенно для миллиметровых АРГСН. Впрочем, для ГСН с подобными частотами излучения-приёма вполне видимой целью может стать любой металлический элемент на корпусе цели либо даже внутри него, что в очередной раз заставляет задуматься об отделяемой ГЧ и новых видах радиопоглощающих материалов.

На текущий момент в запасе у специалистов коломенского КБ машиностроения имеется ещё несколько лет, чтобы озарить небо над Капустиным Яром устрашающей Запад мощью перспективной ОТБР, не оставляющей новым блокам «Астер-30» не единого шанса.

topwar.ru
