фото, харакеристики, видео (SA-12 Gladiator/Giant)

Зенитно-ракетная система С-300В была создана для обороны войск и важных гражданских и военных объектов от мощных ударов баллистических ракет (по типу «Pershing», «Lance»), крылатых (по типу ALCM)  и аэробаллистических ракет (по типу SRAM), самолетов тактической и стратегической авиации, боевых вертолетов в сложной помеховой и стратегической авиации, барражирующих постановщиков активных помех, при ведении прикрываемыми войсками маневренных боевых действий. Первой универсальной мобильной системы противосамлетной и противоракетной обороны стала именно 3PC С-300В.



Боевое применение С-300В



По мнению экспертов, опыт применения ЗРК в целом признан весьма успешным, но этот опыт основан только на учебных и тестовых пусках. То есть в реальных боевых действия системе участвовать не довелось.

  • 1991-1993 года в учениях принимали разные модификации системы, которые поражали цели с вероятностью 90% при одиночном запуске и приближенной к 100% при двухзалповом пуске.
  • В 1995 году С-300 стала первым ЗРК, который перехватил и уничтожил советскую ракету типа Р-17. Учения проходили на полигоне Капустин Яр, куда были приглашены многие иностранные наблюдатели.
  • После того, как в 2015 году над Сирией сбили российский Су-24, РФ развернула в регионе С-300, установив его на ракетном крейсере «Москва» и авиабазе Латакия.

ЗРС С-300В



История ЗРС С-300В



Создателем 3PC С-300В является НИЭМИ (Научно-исследовательский электромеханический институт). Испытания системы осуществлялись в 1985-1986 годах на Эмбенском полигоне ГРАУ (Главного ракетно-артиллерийского управления). 3PC С-300В поступил на вооружение войск ПВО в полном боевом комплекте в 1988 году. ЗРК использовались в качестве замены армейско-фронтовых зенитных ракетных бригад ЗРК 2К11 «Круг». Мобильность и высокие боевые возможности подтвердили специальные учения и учебно-боевые стрельбы. К примеру, будучи на учениях «Оборона-92» комплекс 3PC С-300В продемонстрировал себя особенно хорошо, уничтожая самолеты первой же ракетой, тогда как баллистические ракеты уничтожались с расходом не больше двух ЗУР.



Обозначение ЗРК 3PC С-300В на Западе – SA-12 Gladiator/Giant.



Стоит отметить и то, что комплекс отличается большими возможностями модернизации. Например, концерн «Антей» создал глубокую модернизацию С-300В - ЗРС С-300ВМ «Антей-2500». Она представляет собой универсальное средство ПРО и ПВО, которой может эффективно противостоять как с баллистическими ракетами с пуском до 2500 километров, так и со всеми видами аэробаллистических и аэродинамических целей. В С-300ВМ применяются новые зенитные управляемые ракеты, имеющие увеличенные дальности полета, уменьшенным временем подготовки к запуску (практически в 2 раза) и увеличенным диапазоном развиваемых перегрузок (до тридцати единиц).


ЗРС С-300В SA-12 Gladiator/Giant

Система РЛС модернизирована, что привело к увеличению энергетического потенциала. Используются более качественные вычислительные средства и встроенные системы навигации, топопривязки и ориентирования, проведена оптимизация алгоритмов боевой работы. Благодаря ими и другим усовершенствованиям удалось увеличить максимальную дальность стрельбы до 200 км, дальность полета баллистических ракет, предельную скорость уничтожения целей противника с 300 до 4500 метров в секунду. Кроме того удалось существенно сократить время реакции системы.



Абсолютная автоматизация боевой работы, использование современных средств поиска, высокая эксплуатационная надежность и устранения неисправностей определили минимальные временные затраты на расчеты. Боевые машины комплекса могут совершать продолжительные марши по пересеченной местности, а также занимать выгодные позиции для стрельбы без всякой предварительной подготовки.



Что входит в состав ЗРК С-300 В

  1. Командный пункт 9С457
  2. РЛС кругового обзора «Обзор-3» 9С15М
  3. РЛС программного обзора «Имбирь» 9С19М2.
  4. Станция наведения ракет 9С32.
  5. Пусковые установки: 9А82 (9А82М) – с 2 ЗУР 9М82 (9М82М), с 4 ЗУР 9М83 (9М83М).
  6. Пускозаряжающие установки: 9А84 (9А84М) и 9А85 (9А85М).
  7. Технические средства:
  • средства техобслуживания и ремонта – машины техобслуживания (1Р15, 9В879-1, 9В868-1), машины технического обслуживания и ремонта (1Р16, 9В898-1), групповой ЗИП 9Т447-1;
  • средства ракетно-технического обеспечения – тяжелое оборудование 9Т325, АКИПС 9В91, транспортные машины;
  • учебно-тренировочные средства – тренировочное устройство 9Ф88 для совершенствования расчета МСНР 9С32, учебно-действующая ЗУР, габаритно-весомые макеты ЗУР.

Техкординатная РЛС кругового обзора (9С15МВ2Э, 9С15МТ2Э, 9С15М2) типа «Обзор-3» сантиметрового диапазона выступает для контроля воздушного пространства, выявления и сопровождения разных типов аэродинамических целей на отдаленности до 250 км, крылатых и тактических баллистических ракет, их распознавания и опознавания, выдачи радиолокационных данных на КП зенитной системы.

ЗРС С-300В SA-12 Gladiator/Giant -1

КП 9С457М обеспечивает автоматизированное управление всех ЗРК, которые действуют в составе единой системы, осуществляет анализ воздушной обстановки и вычисляет самые опасные цели, выдает целеуказания на МСНР и команд на уничтожение целей, а также взаимодействует с командным пунктом. Обмен информацией с РЛС, МСНР и КП осуществляется в телекодовом режиме.

РЛС секторного обзора типа «Имбирь» с ФАР осуществляет поиск, выявляет и сопровождает аэродинамические, баллистические и крылатые ракеты и аэродинамические цели в указанном секторе пространства по данным ЦУ с командным пунктом системы, выдает ему данные о них и определяет область пространства, которая прикрыта радиоэлектронными помехами.

Трехкоординатная МСНР 9С32МЭ с фазированной антенной решеткой сантиметрового диапазона позволяет решить задачи поиска, обнаружения и точного сопровождения в указанном секторе до двенадцати воздушных целей, включая низколетящих, назначения ЗУР и ПУ необходимого типа для их обстрела, выдачи данных целеуказания и команды на пуск ракеты. Внешнее эта станция отличается увеличенными геометрическими размерами антенного полотна.

ЗРС С-300В SA-12 Gladiator/Giant -2

ЗУР двухступенчатые твердотопливные вертикального старта двух типов сделаны по аэродинамической схеме «несущий конус» и обеспечивают поражение маневрирующих самолетов, баллистических ракет и головных частей оперативно-тактических аэробаллистических и баллистических ракет, а также самолетов, поставляющих активные помехи на расстоянии до ста километров.



ПУ 9А83МЭ отвечает за транспортировку, хранение, подготовку, ввод полетного задания, а также пуск из ТПК 4 ЗУР 9М83МЭ второго типа, передачу команд коррекции территории их полета, а также непрерывный подсвет цели. К тому же, пуская установка гарантирует управление сопряженной с ней ПЗУ 9М84МЭ с 2 ракетами первого типа, ввод в них полетной задачи, пуск и дальнейшее наведение на воздушную цель.



ПЗУ 9А84МЭ используется для перевозки 2 ЗУР 9М82МЭ первого типа в ТПК, зарядки/разрядки пусковой установки, осуществления пуска ракет по цели, зарядки (перезарядки, разрядки) себя ракетами с транспортной машины, других транспортных средств или же с грунта.


ЗРС С-300В SA-12 Gladiator/Giant -434

Управление ракетами с активной радиолокационной головкой самонаведения в простой воздушной обстановке осуществляется по методу пропорциональной навигации с переходом на самонаведение за десять секунд до полета к цели. В случае наличия ответных радиолокационных помех ракета направляется на цель командо-инерциональной системой управления с дальнейшим переходом на самонаведение в следующие три секунды полета. Цель поражается осколочно-фугасной БЧ направленного действия с неконтактным взрывателем. ЗУР может эксплуатироваться в герметичном ТПК на протяжении десяти лет без всяких регламентных проверок и работ. Конструкции обеих унифицированы и различаются между собой стартовыми ускорителями.

ЗРС С-300В SA-12 Gladiator/Giant -23

Все виды ЗРС С-300В располагаются на унифицированных самоходных гусеничных шасси, отличающихся высокой проходимостью. Также они оборудованы унифицированными средствами автономной навигации, электроснабжения, топопривязки, ориентирования, жизнеобеспечения, речевой и телекодовой телефонной и радио- связи. Еще в состав входят системы автоматизированного функционального контроля (встроенные), обеспечивающие быстрое отыскание неправильного сменного элемента аппаратуры, а также устройства развертывания в боевое положение и свертывания в обычное походное.

ЗРС С-300В SA-12 Gladiator/Giant plan



Из чего состоит зенитный ракетный дивизион С-300В? К нему относятся КП 9С457, РЛС 9С19М2, РЛС 9С15М и 4 зенитных ракетных батареи, в каждую из которых входили: 2 ПУ 9А82, 1 станция наведения ракет 9С32, 1 пуско-заряжающая установка 9А84, 2 пускозаряжащие установки 9А85 и 4 9А83.

ЗРС С-300В SA-12 Gladiator/Giant -33

Зенитно-ракетная бригада включает: автоматизированный КП, радиолокационный пост, который включает в себя РЛС программного обзора 9С19м2, РЛС кругового обзора 9С15М, РЛС дежурного режима 1Л13 , 3-4 зенитных ракетных дивизиона и пункт обработки радиолокационной информации ПОРИ-П1.

Тактико-технические характеристики С-300В (С-300ВМ)

Зона поражения аэродинамических целей в километрах:


  • до 100 (до 200) - по дальности;
  • 0.025-30 (0.025-30) – по высоте;

Зона поражения баллистических целей в километрах:

  • до 40 (до 40) по дальности;
  • 1-25 (1-30) по высоте;

Другие важные характеристики:

  • Максимальная скорость поражаемых целей, в метрах за секунду  – 3000 (4500).
  • Максимальная дальность стрельбы поражаемых БР в метрах за секунду c – 1100 (2500).
  • Количество целей, обстреливаемых дивизионом одновременно – 24 (24).
  • Количество ЗУР, наводимых дивизионом одновременно – 48 (48).
  • Темп стрельбы с одной ПУ, секунды - 1.5 (1.5).
  • Время подготовки ЗУР к пуску, секунды – 15 (7.5).
  • Время перевода системы из дежурного режима в боевой, секунды – 40 (40).
  • Боекомплект ЗУР дивизиона - 96-192 (144).

Вероятность поражения цели типа:

  • БР "Lance" одной ЗУР 9М83 - 0.5-0.65 (-).
  • самолет одной ЗУР 9М83 - 0.7-0.9 (-).
  • головной части ракеты "Pershing" одной ЗУР 9М82 - 0.4-0.6 (-).
  • ракеты SRAM одной ЗУР 9М82 - 0.5-0.7 (-).



как менялась зенитная ракетная система С-300 — Российская газета

Зенитную ракетную систему С-300 приняли на вооружение в 1978 году. На сегодняшний день ЗРС, неоднократно подвергавшаяся модернизации, остается одним из главных российских средств противовоздушной обороны.

С-300 стоит на вооружении 17 стран, еще несколько заказчиков проявляют к системе интерес, поэтому 40 лет спустя ее производство продолжается.

С-300П

Исходный вариант С-300П был высокоспециализированным и едва ли превосходил систему С-200. Однако широкий простор для модернизации позволил разработать несколько вариантов ЗРС, причем некоторые из них появились относительно недавно. Эволюция системы и универсальность ее конструкции не имеют аналогов.

Изучение истории С-300 дает представление о трансформации потенциала противовоздушной обороны России и ряда ее союзников, пишет Military Watch Magazine.

На сегодняшний день существуют три основных "семейства" С-300 - С-300П, С-300В и С-300Ф.

Первые С-300П не могли похвастать рекордной дальностью, однако они кардинально отличались от других зенитных ракетных систем вертикальным пуском ракет, который позволяет ЗРС атаковать вражеские цели, находясь в лесу или в плотной застройке, что затрудняет ее обнаружение. Позже этой же концепции придерживались создатели других комплексов ПВО, таких как Patriot, KN-06 и HQ-9. Также С-300 отличала возможность атаковать несколько целей одновременно с помощью единой системы управления огнем.

И все же возможности С-300П были ограничены, особенно скромной была дальность системы - до 70 километров. Еще одной проблемой были не лучшие показатели мобильности - время развертывания составляло не менее часа.

Система была способна поражать крылатые ракеты и самолеты. Она заменила ракеты С-25 "земля-воздух", поступившие на вооружение еще в 1955 году.

Преемница С-300П, получившая обозначение С-300ПМ/ПС, поступила на вооружение в 1985 году. Использование более совершенного шасси позволило существенно повысить мобильность комплекса и, как следствие, его живучесть. Новая ракета позволила увеличить дальность зенитной системы и точность попадания.

С-300ПМ и С-400

C-300ПМ1 приняли на вооружение в 1992 году. Система произвела настоящую революцию - впервые в мире она могла одновременно применять ракеты различных типов. В их число вошли ракеты 48Н6Е с дальностью поражения до 195 километров и боеголовкой весом 150 килограммов. Скорость ракеты, превышающая 5,8 Маха, позволяла перехватывать сверхзвуковые ракеты и значительно сокращала возможности уклонения самолетов. Позже появились ракеты 9М96Е1 и 9М96Е2, дальность которых составляет, соответственно, 40 и 120 километров. Использование этих ракет превратило C-300ПМ1 в универсальную систему, способную эффективно поражать цели на короткой и средней дистанции. Несмотря на меньшую боеголовку, вероятность поражения у 9М96Е1 и 9М96Е2 выше, чем у их предшественниц. Этого удалось добиться за счет того, что для маневрирования они используют не аэродинамическое оперение, а газодинамическую систему. Еще одним преимуществом C-300ПМ1 стал новый радиолокатор подсвета и наведения 30Н6Е, который позволяет единовременно обстреливать до 6 целей.

Зенитную ракетную систему C-300ПМ2 приняли на вооружение в 1997 году. Была повышена максимальная дальность обнаружения и поражения целей. Этот был первый вариант С-300, способный бороться с тактическими баллистическими ракетами средней дальности. Кроме того, отдельные подразделения получили возможность работать автономно благодаря самоходной всевысотной РЛС 96Л6Е.

C-300ПМ2 стала важным шагом на пути к разработке ЗРС C-300ПМ3, позже переименованной в С-400. Она стала одним из лучших комплексов ПВО XXI века. "Триумф", поступивший на вооружение в 2007 году, может применять ракеты 40Н6 (дальность - до 400 километров), 48Н6 (до 250 км), 9М96Е2 (до 120 км) и 9М96Е1 (до 40 км). За счет этого С-400 способна самостоятельно обеспечивать эшелонированную противовоздушную оборону. Зарубежные аналоги, такие как Patriot и THAAD, не только имеют меньшую дальность, но и не могут одновременно обстреливать столько же целей.

В российских ЗРС пуск ракеты производится специальным катапультным устройством непосредственно из транспортно-пускового контейнера. Ракета подбрасывается вертикально вверх на высоту 30-50 метров, после чего запускается стартовый двигатель и производится наклон в сторону цели. Эта сложная схема пуска позволяет увеличить максимальную дальность ракет, одновременно снижая минимальную дальность их применения.

Одной из главных особенностей С-400 стало использование ракеты 40Н6, способной поражать цели на расстоянии до 400 километров. Ее головка самонаведения способна находить цель после утраты связи с наземными системами. Эта ракета может изменить баланс сил в ряде регионов мира. К примеру, она позволяет КНР контролировать воздушное пространство Тайваня. Истребители, самолеты ДРЛО, самолеты-заправщики и воздушные командные пункты очень уязвимы перед 40Н6. Лишним тому доказательством стал отказ США от самолетов Boeing E-8 Joint STARS.

Еще одна отличительная черта С-400 - способность обнаруживать и отслеживать самолеты-невидимки. Мощный радар раннего обнаружения 91Н6Е может "захватывать" их на расстоянии свыше 150 километров. Сочетание дальности, скорости и точности делает "Триумф" главной угрозой для вражеских самолетов и ракет.

С-300Ф "Форт"

Пусковые шахты С300Ф на крейсере "Маршал Устинов". Фото: U. S. Navy / wikipedia.org

С-300Ф "Форт" - наименее известная широкой аудитории система из семейства С-300. Морской вариант ЗРС был разработан для защиты кораблей ВМС СССР от воздушных и ракетных атак. Вдали от советских берегов американский флот мог обеспечить себе превосходство в воздухе, поэтому создание мощной корабельной зенитной ракетной системы имело принципиальное значение для ВМФ СССР. С-300Ф приняли на вооружение в 1984 году. Одним из главных достижений новой системы по сравнению с С-300П стало применение ракет 5В55Р, увеличивших дальность поражения ЗРС до 90 километров.

Обновленный вариант этой системы, получивший обозначение С-300ФМ, поступил на вооружение в 1990 году. Именно эта модификация "Форта" впервые применила ракету 48Н6, унифицированную с сухопутным комплексом С-300ПМ. Эта ракета способна доставить боеголовку массой 150 килограммов к цели, находящейся на расстоянии до 150 километров. С-300ФМ остается на вооружении и сегодня.

Россия планирует значительно расширить состав ВМФ в ближайшие годы. Велика вероятность того, что постройка новых кораблей станет стимулом для создания новой версии С-300Ф с учетом наработок по С-500, С-400 и С-300В4.

С-300В

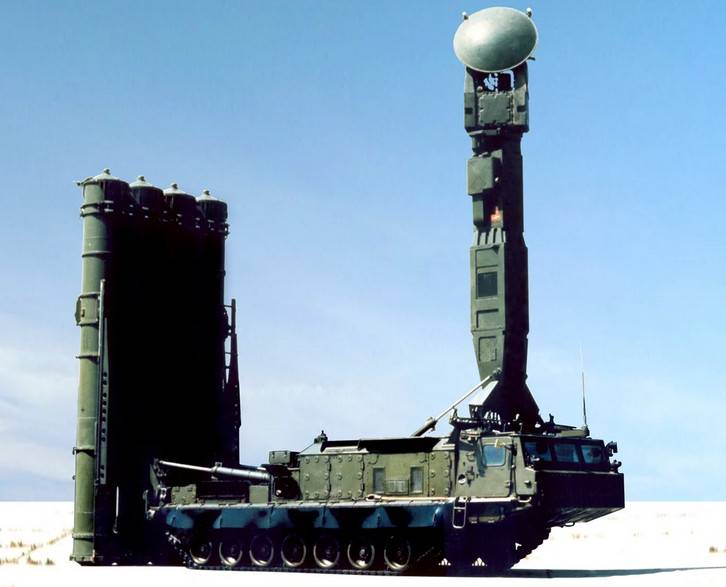

Пусковая установка 9А83 зенитной ракетной системы С-300В.. Фото: U. S. Navy / wikipedia.org

Последние модификации зенитной ракетной системы С-300В производят до сих пор. Первые С-300В были приняты на вооружение в 1984 году. Как и С-300П, это сухопутная система. Она заметно отличается от своей предшественницы: все элементы системы смонтированы на гусеничном шасси, а не на грузовиках. Также изменена конфигурация пусковых установок. В отличие от С-300П, С-300В изначально проектировали как универсальную платформу, способную поражать как баллистические и крылатые ракеты, так и самолеты. Новая ЗРС значительно превосходит С-300П по дальности поражения - до 100 км. При этом цель может находиться на высоте до 30 тысяч метров. На момент начала эксплуатации С-300В была самой передовой зенитной ракетной системой в мире.

За счет использования гусеничного шасси расширились возможности применения ЗРС в условиях бездорожья, что, в свою очередь, повысило живучесть систем. Главной задачей С-300В считается защита от баллистических ракет, что делает эти системы приоритетной целью для противника. Именно поэтому высокая мобильность для них крайне важна.

В 2012 году на вооружение приняли ЗРС С-300ВМ, значительно превосходящую С-300В. Модернизации подверглись радиолокационные системы, командный пункт и ракеты. Дальность поражения была увеличена до 250 километров. Система, способная обстреливать 24 цели одновременно, атакует с беспрецедентной точностью. С-300ВМ отличается высокой защищенностью от мер радиоэлектронной борьбы, а также простотой в эксплуатации и надежностью, которых удалось добиться благодаря высокой степени автоматизации.

Сообщается, что уже создана новая версия системы, получившая обозначение С-300В4. Она способна применять уже упомянутые гиперзвуковые ракеты 40Н6.

Несмотря на сокращения, ударившие по российской оборонной промышленности после распада СССР, развитие систем ПВО большой дальности не остановилось. Зенитные ракетные системы были признаны эффективным средством сохранения паритета с потенциальными противниками, особенно на фоне сокращения ВВС. И если С-300Ф так и не получила дальнейшего развития из-за сложной ситуации в сфере судостроения, С-300П и С-300В были значительно модернизированы. Они и сейчас остаются одними из самых эффективных средств противовоздушной и противоракетной обороны. Вскоре начнется эксплуатация С-500 - совершенно новой системы, которая дополнит С-300 и С-400, тем самым повысив защищенность российского воздушного пространства.

Судя по небывалому спросу на российские системы ПВО в мире, их ждет яркое будущее.

Зенитная ракетная система С-300П


Создание ЗРС, предназначенной для замены ЗРС С-75, началось в середине 60-х годов по инициативе командования войск ПВО страны и КБ-1 Министерства радиопромышленности. Первоначально предполагалось разработать унифицированную противосамолетную ЗРС С-500У для ПВО, сухопутных войск и флота, но в дальнейшем, принимая во внимание индивидуальные особенности каждого рода войск, было решено разработать по единым ТТТ, максимально унифицированную противосамолетную и противоракетную ЗРС С-300, предназначенную для армии (вариант С-300В, головной разработчик — НИИ-20), ВМФ (С-300Ф, ВНИИ «Альтаир») и войск ПВО (С-300П, НПО «Алмаз» под руководством академика Бориса Бункина).

Однако глубокой межвидовой унификации систем, создание которых велось в различных коллективах под весьма противоречивые требования, в то время достичь так и не удалось. Так, в системах С-300П и С-300В было унифицировано лишь 50% функциональных устройств РЛС обнаружения.

Зенитные ракетные войска должны были получить новую ЗРС средней дальности С-300П, предназначенную для обороны административных и промышленных объектов, стационарных пунктов управления, штабов и военных баз от ударов стратегической и тактической авиации, а также КР.

Принципиальными особенностями новой системы ПВО должны были стать высокая мобильность и способность одновременного обстрела нескольких целей, обеспеченная многофункциональной РЛС с ФАР с цифровым управлением положения луча. (Ни один существовавший к тому времени зарубежный ЗРК не обладал свойствами многоканальности. Отечественный многоканальный комплекс С-25, а также, так и не принятый на вооружение ЗРК «Даль» были выполнены в стационарных вариантах.) Основой системы стали ракеты типа 5В55. Ракета выбрасывалась из трубы ТПК при помощи газовой катапульты на высоту 20 м, одновременно раскрывались ее управляющие аэродинамические поверхности. Газовые рули по командам автопилота разворачивали ракету на заданный курс, и после включения маршевого одноступенчатого двигателя она устремлялась к цели.

Зенитная ракетная система С-300П

Испытания элементов ЗРС С-300П, разрабатывавшейся под руководством Генерального конструктора НПО «Алмаз» Б.В. Бункина, проводились на полигоне Сары-Шаган (Казахстан) начиная с середины 70-х годов.

В 1978 году на вооружение был принят первый вариант комплекса транспортируемый С-300ПТ (кодовое обозначение НАТО — SA-10A Grumble). Батарея С-300ПТ состояла из трех ПУ 5П85 (по 4 ТПК), кабины радиолокатора подсветки и наведения РПН (Ф1) и кабины управления (Ф2).

Зенитная ракетная система С-300П

В 1980 году разработчикам системы С-300ПТ была присуждена Государственная премия. Выпуск ЗРС С-300ПТ продолжался до начала 80-х годов. В середине 80-х комплекс прошел ряд модернизаций, получив обозначение С-300ПТ-1.В 1982 году на вооружение войск ПВО был принят новый вариант ЗРС С-300П — самоходный комплекс С-300ПС (кодовое обозначение НАТО — SA-10B Grumble), разработанный в НПО «Алмаз» под руководством главного конструктора Александра Леманского.

Зенитная ракетная система С-300П

Создание этого комплекса было обусловлено анализом опыта боевого применения ЗУР во Вьетнаме и на Ближнем Востоке, где выживанию ЗРС в значительной степени способствовала их мобильность, возможность выйти из-под удара «перед самым носом» противника и быстро изготовиться к бою на новой позиции. Новый комплекс имел рекордно короткое время развертывания — 5 минут, делающее его трудноуязвимым для авиации противника.
В его состав вошла усовершенствованная ракета 5В55Р, которая наводилась по принципу «сопровождение цели через ракету» и ЗУР 5В55КД с увеличенной до 90 км дальностью стрельбы.

Зенитная ракетная система С-300П

Машина наведения и управления стрельбой 5Н63С

Дивизион С-300ПС включает 3 батареи ЗРК, каждая из которых состоит из трех самоходных ПУ на шасси МАЗ-543М и одной машины 5Н63С, состоящей из совмещенных кабин РПН Ф1С и боевого управления Ф2К на одном шасси МАЗ-543М.
Пусковые установки делятся на одну основную 5П85С с кабиной подготовки и управления стартом Ф3С и системой автономного электропитания 5С18, и две дополнительные 5П85Д, оснащенные только одной системой автономного электропитания 5С19.
Батарея может одновременно обстреливать 6 целей, по две ракеты на каждую, чтобы гарантировать высокий коэффициент поражения.

Новые технические средства, введенные в состав ЗРС С-300ПТ-1 и С-300ПС, значительно расширили их боевые возможности. Для обмена телеметрической информацией с командным пунктом ПВО, расположенным на удалении более 20 км от дивизиона, было задействовано антенно-мачтовое устройство «Сосна» на шасси ЗиЛ-131Н. При автономном ведении боевых действий ЗРС в отрыве от командного пункта дивизиону С-300ПС может придаваться всевысотная трехкоординатная РЛС 36Д6 или 16Ж6.

Зенитная ракетная система С-300П

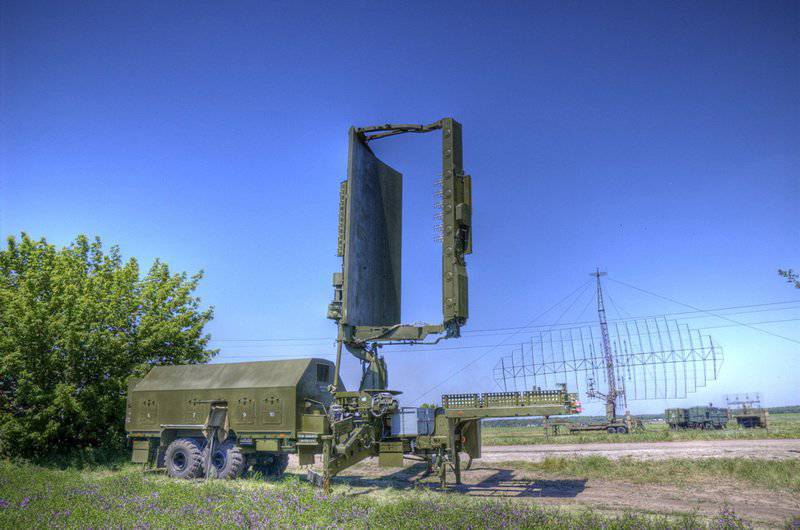

трехкоординатная РЛС 36Д6

В 1989 году появляется экспортный вариант системы С-300ПС—С-300ПМУ (кодовое обозначение НАТО — SA-10C Grumble). Кроме незначительных изменений в составе оборудования, экспортный вариант отличается еще и тем, что ПУ предлагаются только в варианте, транспортируемом на полуприцепах (5П85Т). Для оперативного технического обслуживания система С-300ПМУ может комплектоваться мобильной ремонтной станцией ПРБ-300У.
Дальнейшим развитием комплекса стала ЗРС С-300ПМ и ее экспортный вариант — С-300ПМУ-1 (кодовое обозначение НАТО — SA-10D Grumble).
Разработка усовершенствованного варианта комплекса началась в 1985 году.
Впервые С-300ПМУ-1 был показан на авиасалоне «Мосаэрошоу-92» в г. Жуковском, а через год его возможности были продемонстрированы во время показательных стрельб в ходе международной выставки вооружений «IDEX-93» (Абу-Даби, ОАЭ). В 1993 году комплекс С-300ПМ был принят на вооружение.

[center] Характеристики ЗРС
С-300ПТ С-300ПС С-300ПМ С-300ПМУ-2
(С-300ПМУ) (С-300ПМУ-1)
Год принятия на вооружение
1978 1982 1993 1997
Тип ЗУР 5В55К 5В55К/5В55Р (48Н6) 48Н6 (48Н6Е) 48Н6Е2
Сектор обзора РПН (по азимуту), град.
60. 90. 90. 90.
Границы зоны поражения, км:
дальняя (аэродинам. цель)
47. 47/75. (90). до 150
ближняя
5 . 5/5 . 3-5 . 3.
Высота поражения цели, км:
минимальная (аэродинам. цель)
0,025. 0,025/0,025 . 0,01. 0,01.
- минимальная (баллистич. цель)
- - 0,006 н/д
- максимальная (аэродинам. цель)
25. 27. 27. 27.
- максимальная (баллистич. цель)
- - (н/д) 25 н/д
Максимальная скорость ЗУР, м/с
до 2000 до 2000 до 2100 до 2100
Скорость поражаемых целей, м/с
1300 1300 1800 1800
- при стрельбе по целеуказанию
- - до 2800 до 2800
Число сопровождаемых целей до 12
Число обстреливаемых целей
до 6 до 6 до 6 до 36
Число одновременно наводимых ракет
до 12 до 12 до 12 до72
Темп стрельбы, сек
5 3-5 3 3
Время развертывания/свертывания, мин.
до 90 до 90 5/5 5/5


Глубокая модернизация была направлена на повышение автоматизации боевых действий, возможностей поражения современных баллистических ракет со скоростями 2800 м/с, повышение дальности действия радаров, замену элементной базы и ЭВМ, совершенствование программного обеспечения ЭВМ и ракет, сокращение количества единиц основного оборудования.Зенитная ракетная система С-300П

Важным достоинством ЗРС С-300ПМ является высокая приспособленность ее средств к длительному нахождению на боевом дежурстве.
С-300ПМ способна практически со стопроцентной вероятностью перехватывать и уничтожать самые современные боевые самолеты, стратегические крылатые ракеты, тактические и оперативно-тактические баллистические ракеты и другие средства воздушного нападения во всем диапазоне их боевого применения, в том числе и при воздействии интенсивных активных и пассивных помех.

Зенитная ракетная система С-300П

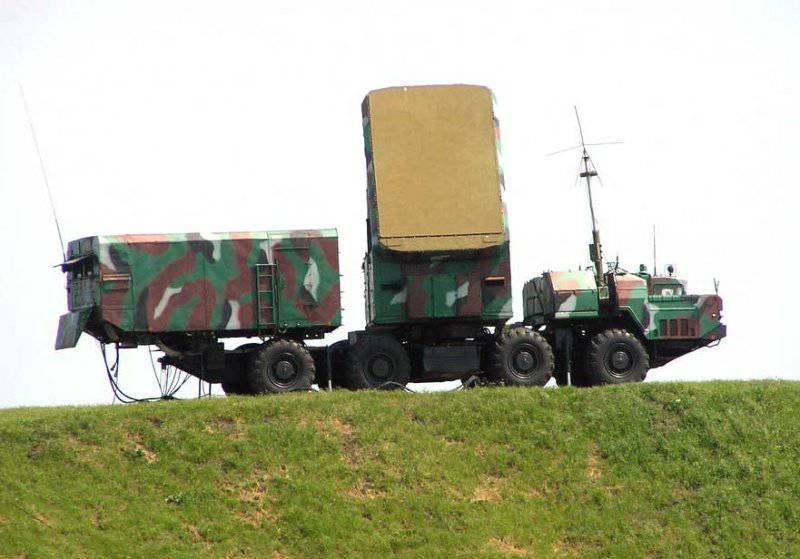

РПН 30Н6

В состав батареи С-300ПМ входит РПН 30Н6 (30N6E), до 12 ПУ 5П85С/5П85 (5P85SE/5P85TE) с четырьмя ЗУР 48Н6 (48N6E) на каждой, а также средства транспортировки, технической эксплуатации и хранения ракет, в том числе машина 82Ц6 (82Ts6E). Для обнаружения маловысотных целей батарея может оснащаться НВО 76Н6, имеющего высокую степень защищенности от отражений земной поверхности.

Зенитная ракетная система С-300П[/center]

маловысотный обнаружитель НВО 76Н6

До шести батарей С-300ПМ (батальон ПВО) координируются КП средств управления 83М6 (83M6E), состоящим из ПБУ 54К6 (54K6E) и РЛО целей на средних и больших высотах 64H6 (64N6E).

Зенитная ракетная система С-300П

РЛО 64H6

Полностью автоматический РЛО 64H6 обеспечивает КП системы информацией об аэродинамических целях вкруговую и баллистических целях в заданном секторе, находящихся на дальностях до 300 км и летящих на скоростях до 2,78 км/с.

ПБУ 54К6 получает и обобщает информацию о воздушной обстановке от различных источников, управляет огневыми средствами, принимает команды управления и информацию о воздушной обстановке от КП зоны ПВО, оценивает степень опасности, производит целераспределение по ЗРС, выдает целеуказания по предназначенным для уничтожения целям, а также обеспечивает устойчивость боевой работы ЗРС в условиях радиоэлектронного и огневого противодействия.
Батарея способна вести боевые действия автономно. Многофункциональный РПН 30Н6 обеспечивает поиск, обнаружение, автоматическое сопровождение целей, осуществляет все операции, связанные с подготовкой и ведением стрельбы. Одновременно батарея может обстреливать до 6 целей различного типа, по каждой из которых может быть произведен одиночный пуск или залп из двух ракет. Темп стрельбы составляет 3 с.

В 1995-1997 годах после испытаний на полигоне Капустин Яр, была проведена очередная модернизация системы, которая получила название С-300ПМУ-2 «Фаворит» (кодовое обозначение НАТО — SA-10E Grumble). Россия впервые показала её на выставке МАКС-97, а показательные стрельбы за рубежом впервые прошли в Абу-Даби на выставке «IDEX-99».

Зенитная ракетная система С-300П
Ракета 48Н6Е и ее схема:
1. Радиопеленгатор (визир) 2. Автопилот 3. Радиовзрыватель 4. Аппаратура радиоуправления 5. Источник электроэнергии 6. Предохранительно-исполнительный механизм 7. Боевая часть 8. Двигатель 9. Аэродинамический руль - элерон 10. Рулевой привод 11. Устройство раскрытия руля-элерона 12. Газовый руль-элерон

ЗРС С-300ПМУ-2 «Фаворит» предназначена для высокоэффективной защиты важнейших объектов государства и вооруженных сил от массированных ударов современных и перспективных самолетов, стратегических крылатых ракет, тактических и оперативно-тактических ракет и других средств воздушного нападения во всем диапазоне высот и скоростей их боевого применения, в том числе и в сложных условиях РЭП.

Зенитная ракетная система С-300П

По сравнению с С-300ПМУ-1 в новой системе:
• повышена эффективность поражения баллистических целей ракетой 48Н6Е2 с обеспечением инициирования (подрыва) боевого заряда цели;
• повышена эффективность работы системы по аэродинамическим целям, в том числе по малозаметным целям на предельно малых высотах, в сложной тактической и помеховой обстановке;
• увеличена дальняя граница зоны поражения аэродинамических целей до 200 км, в том числе при стрельбе вдогон;
• расширены информационные характеристики КП систем управления 83М6Е2 по обнаружению и сопровождению баллистических целей с сохранением сектора обнаружения аэродинамических целей;
• расширена возможность ПБУ 54К6Е2 по работе с системами С-300ПМУ-2, С-300ПМУ-1, С-300ПМУ и С-200ВЭ (С-200ДЭ предположительно) в любом их сочетании;
• повышены характеристики системы при ведении автономных боевых действий за счет применения автономного средства целеуказания нового поколения — РЛС 96Л6Е;
• обеспечено интегрирование ЗРС С-300ПМУ-2 «Фаворит» в различные системы противовоздушной обороны, в том числе работающие в стандартах НАТО;
• реализована возможность использования наряду с ракетами 48Н6Е2 ракет 48Н6Е системы С-300ПМУ-1.
Стрельбы по наземным целям подтвердили, что каждая ракета, оснащенная БЧ с 36000 «готовых» осколков может поражать незащищенную живую силу и небронированные цели противника на площади более 120000 кв. м.

По данным зарубежных источников к моменту распада на территории СССР насчитывалось около 3000 ПУ различных вариантов ЗРС С-З00. В настоящее время различные модификации ЗРС С-300, кроме Российской армии, имеются на Украине, в Республике Беларусь, Казахстане.

Зенитная ракетная система С-300П

Спутниковый снимок Google Earth: российский ЗРК С-300П, Находка, Приморский край

В целях «экономии» руководство РФ приняло решение заменить ЗРС С-300П все имеющиеся ЗРК других типов. В сознании российского обывателя С-300П, является «чудо-оружием», способным решить все задачи по прикрытию территории страны и уничтожению всех вражеских воздушных целей.
Однако в средствах массовой информации, практически не упоминается, что большинство комплексов выпущенных во времена СССР и практически исчерпали свой ресурс, самый новый из них поступил на вооружение российской армии в 1994г., элементная база устарела, а новые ракеты для них производятся в недостаточном количестве.
Широко разрекламированные ЗРС С-400, пока что поступают в войска, в единичных экземплярах, за 4 года поставлено на боевое дежурство 2 зенитных ракетных дивизиона.

Зенитная ракетная система С-300П

Спутниковый снимок Google Earth: позиции ЗРС С-400 Жуковский, Россия

Другой проблемой "четырехсотки" является недоведенность ее арсенала. Пока из всего разнообразного (теоретически) набора, С-400 имеет только доработанную версию серийной ракеты от 300-ки 48Н6 – 48Н6ДМ, способную поражать цели на расстоянии 250 километров. Ни "карандаши" средней дальности 9М96, ни "тяжелая ракета" 40Н6 с 400-км дальностью, в серию пока не пошли.
Ситуация усугубляется тем, что благодаря фактически предательству нашего руководства, элементы ЗРС С-300П были поставлены для «ознакомления» в США. Что дало возможность нашим «партнерам» детально ознакомиться с характеристиками и выработать меры противодействия. Из этой же «оперы» поставка С-300П на о. Кипр, в итоге к ним получила доступ Греция, являющейся страной членом НАТО.
Однако на Кипре из-за противодействия Турции они размещены так и не были, греки перебазировали их на о. Крит.

Зенитная ракетная система С-300П

Спутниковый снимок Google Earth: С-300П на острове Крит

Под давлением США и в особенности Израиля, наше руководство разорвало заключённый контракт по поставке С-300 в Иран. Что, несомненно, нанесло удар по репутации РФ как надёжного делового партнёра и грозит большими миллиардными потерями в случае выплаты неустойки.
Экспортные поставки С-300 велись так же во Вьетнам и Китай. Недавно поступила информация о поставках ЗРС С-300П в Сирию, что конечно способно существенно затруднить действия авиации США и Израиля и привести к значительным потерям.

Зенитная ракетная система С-300П

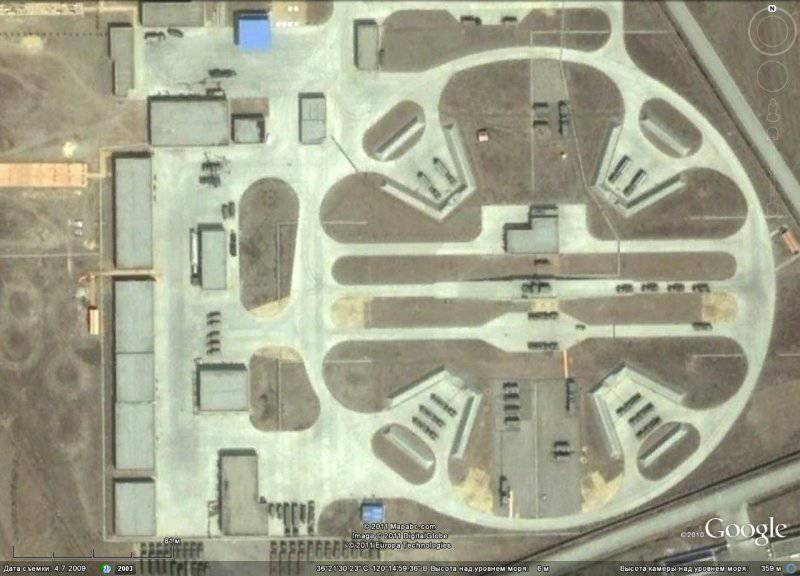

Спутниковый снимок Google Earth: позиция С-300П в Циндао КНР

В Китае ограничившемся покупкой небольшого числа, ЗРС С-300П была успешно скопирована, и созданная собственная версия под обозначением HQ-9 (HongQi-9 с кит. Красное знамя – 9, экспортное обозначение FD-2000).

HQ-9 был создан China Academy of Defence Technology (Академия оборонных технологий Китая). Разработка его ранних прототипов началась еще в 80-е годы прошлого века и продолжалась с переменным успехом до середины 90-х годов. В 1993 году Китай закупил у России небольшую партию ЗРК С-300 ПМУ-1. Ряд конструктивных особенностей и технических решений данного комплекса во многом были заимствованы китайскими инженерами в ходе дальнейшего проектирования HQ-9.

В конце 1990-х годов Народно-освободительная армия Китая (НОАК) приняла систему ЗРК HQ-9 на вооружение. При этом работы по совершенствованию комплекса были продолжены с использованием имеющейся информации по американскому комплексу Patriot и российскому С-300 ПМУ-2.
Последний в 2003 году КНР закупила в размере 16 дивизионов. В настоящее время в
разработке находится ЗРК HQ-9A, который должен отличаться большей эффективностью, особенно в области ПРО. Достигнуть существенного улучшения в первую очередь планируется за счет совершенствования электронной начинки и ПО.

Наклонная дальность стрельбы комплекса составляет от 6 до 200 км., высота полета поражаемых целей от 500 до 30 000 метров. По данным производителя, ЗРК в состоянии перехватывать управляемые ракеты в радиусе от 1 до 18 км., крылатые ракеты в радиусе от 7 до 15 км. и тактические баллистические ракеты в радиусе от 7 до 25 км. (в ряде источников 30 км). Время приведения комплекса в боевое состояние с марша – составляет 6 минут, время реакции 12-15 секунд.
Первая информация об экспортных вариантах ЗРК появилась в 1998 году. В настоящее время комплекс активно продвигается на международном рынке под названием FD-2000. В 2008 году он принял участие в тендере Турции на приобретение 12 ЗКР дальнего радиуса действия. По мнению ряда экспертов, FD-2000 может составить существенную конкуренцию российским экспортным вариантам системы С-300П.

С помощью технологий используемых в ЗРС С-300П, создан новый китайский ЗРК средней дальности HQ-16.
HQ-16A оснащен шестью ракетами, использующими «горячий запуск». Комплекс может использоваться для создания системы ПВО на средних и больших высотах совместно с комплексом HQ-9, которые, судя по телевизионным кадрам, получают информацию от одной и той же РЛС с ФАР. С целью повысить возможности комплекса по перехвату низколетящих целей может быть установлена специальная РЛС для обнаружения целей в «слепой зоне».
Дальность стрельбы HQ-16 составляет 25 км, HQ-16A – 30 км.

Пусковая установка ЗРК HQ-16 внешне очень похожа на ЗРК большой дальности типа С-300П и HQ-9, что может с большой вероятностью означать, что китайские конструкторы надеются в будущем внедрить в комплексы HQ-9 и HQ-16 модульную конструкцию.
Таким образом, Китай активно развивает свои системы ПВО, и если наша страна не предпримет конкретных шагов, имеет все шансы в будущем сократить отставание в этой области.

По материалам:
http://military-informer.narod.ru/pvo-S-300P.html
http://русская-сила.рф/guide/army/pv/s300p.shtml
http://topgun.rin.ru/cgi-bin/picture_e.pl?unit=2375&page=7
http://my.mail.ru/community/voina-mir-istori/tag/%C7%D0%CA%20%D1-300

Зенитно-ракетные комплексы С-300ПС в Силах воздушной обороны Казахстана: dambiev — LiveJournal

На днях командование Сил воздушной обороны ВС РК организовало пресс-тур в одну из воинских частей Алматинской области, объекты которой расположены вокруг южного казахстанского мегаполиса. Представители СМИ и блогеры посетили подразделения воинской части, где на вооружении стоит ЗРК (зенитно-ракетный комплекс) С-300 ПС. Журналист Григорий Беденко подготовил небольшой обзор об этой системе противовоздушной обороны в Казахстане.

Запуск ракеты ЗРК С-300 ПС на полигоне "Сары-Шаган"

Запуск ракеты ЗРК С-300 ПС на полигоне "Сары-Шаган" / Фото Григория Беденко

В середине октября 2019 года сообщалось, что на полигоне "Сары-Шаган" проводятся контрольные испытания дивизионного комплекта ЗРК С-300 ПС, который прошёл капитальный ремонт на базе казахстанского оборонного предприятия "Гранит". О том, как работает CКTБ "Гранит" мы уже подробно писали.

Перехват аэродинамической цели

Перехват аэродинамической цели / Фото Григория Беденко

Испытания были организованы в целях контроля функционирования, настройки и регулирования всех систем и параметров, определяющих боевую готовность данного комплекса. Процессом руководил командующий войсками противовоздушной обороны генерал-майор Кайрат Садыков.

Cтартовые батареи 5П85 зенитного дивизиона на позиции

Cтартовые батареи 5П85 зенитного дивизиона на позиции / Фото Григория Беденко

Министерство обороны РК сообщало, что по результатам приёмо-сдаточных испытаний зенитный ракетный комплекс готов к эксплуатации и теперь заступит на боевое дежурство по предназначению. Предполагается, что модернизированная техника пополнит зенитно-ракетные подразделения воинских частей.

Зенитно-ракетный дивизион, в/ч 97617

Зенитно-ракетный дивизион, в/ч 97617 / Фото Григория Беденко

Примечательно, что за последние 7 лет на базе CКTБ "Гранит" модернизировали несколько аналогичных комплексов, которые несут круглосуточное боевое дежурство в разных регионах страны. На сегодня ЗРК C-300 ПС является основной боевой системой зенитно-ракетных войск Казахстана. Хотя этот проект 80 годов и считается изрядно устаревшим, учитывая последние разработки российского концерна ПВО "Алмаз-Антей", такие как С-400 "Триумф" и С-350 "Витязь". Кстати, новейший комплекс "Витязь" впервые представили на проходившем в июне в подмосковном парке "Патриот" военно-техническом форуме "Армия-2019".

Построение боевого расчета перед дежурством

Построение боевого расчета перед дежурством / Фото Григория Беденко

Воинская часть. в которую нас пригласили, находится на охране воздушного пространства над крупнейшим казахстанским городом. Журналисты здесь весьма редкие гости. На вооружении части находятся различные зенитно-ракетные комплексы, в том числе, С-300, С-200 и другие системы.

Майор Галым Жадыгер, командир зенитно-ракетного дивизиона

Майор Галым Жадыгер, командир зенитно-ракетного дивизиона / Фото Григория Беденко

– Техника в нашем подразделении исправна и всегда готова к отражению нападения условного противника, – рассказывает командир подразделения, майор Галым Жадыгер. – Несколько лет назад она поступила к нам после модернизации в СКТБ "Гранит". На предприятии "Гранит" полностью модернизировали кабину боевого управления, радиоэлектронную начинку, пусковой комплекс и шасси.

Кабина боевого управления ЗРК С-300 ПС – самая уязвимая часть комплекса, так как противник поражает прежде всего радары, наводя ракеты по их излучению

Кабина боевого управления ЗРК С-300 ПС – самая уязвимая часть комплекса, так как противник поражает прежде всего радары, наводя ракеты по их излучению / Фото Григория Беденко

Цели комплекс С-300 ПС может обнаружить на удалении до 75-ти километров.

Cтартовые батареи 5П85 в походном положении

Cтартовые батареи 5П85 в походном положении / Фото Григория Беденко

Во время пресс-тура военнослужащие дивизиона показали гостям, как приводятся в боевое и походное положение зенитно-ракетные комплексы, а также продемонстрировали работу дежурных сил по обозначению воздушной цели – нарушителя государственной границы. Кроме того, воинская часть является сегментом объединённой системы ПВО государств СНГ.

Низковысотный обнаружитель 76Н6 с доплеровской радиолокационной станцией (РЛС)

Низковысотный обнаружитель 76Н6 с доплеровской радиолокационной станцией (РЛС) / Фото Григория Беденко

В состав подразделений входят стартовые батареи, радиолокатор, низковысотный обнаружитель и кабина боевого управления (командный пункт) на базе тягача МАЗ-543М.

На боевом дежурстве в Казахстане сегодня стоят 10 дивизионов С-300ПС

На боевом дежурстве в Казахстане сегодня стоят 10 дивизионов С-300ПС / Фото Григория Беденко

Кроме С-300 ПС, Казахстан располагает несколькими аналогичными комплексами самой первой модификации – С-300 П. Как правило, эти системы не самоходные. Один из дивизионов установлен на полуприцепы современных грузовиков КрАЗ-6446. Обычно его показывают на военных парадах в столице.

Зенитно-ракетный комплекс приведён в боевое положение

Зенитно-ракетный комплекс приведён в боевое положение / Фото Григория Беденко

Дивизион прикрывает 23-мм спаренная зенитная установка ЗУ-23-2

Дивизион прикрывает 23-мм спаренная зенитная установка ЗУ-23-2 / Фото Григория Беденко

С-300 "Фаворит" – это семейство ЗРК, состоящее из большого количества модификаций (по разным данным, до 24, в том числе, и для флота), предназначенных для обороны крупных промышленных и административных объектов, военных баз, пунктов управления и другого от ударов воздушно-космического нападения потенциального противника. ЗРК способен поражать различные цели широкого спектра – от низколетящих (на высотах, меньших, чем возможная высота полёта, фактически наземных) до превышающих потолок высоты (баллистические ракеты). Дальность работы комплекса варьируется от 75 до 200 километров в зависимости от применяемых типов ракет.

Комплекс предельно мобильный. Время развёртывания – 5 минут

Комплекс предельно мобильный. Время развёртывания – 5 минут / Фото Григория Беденко

Главное преимущество комплекса – это его многоканальность. С-300 способен сопровождать до 6 целей и наводить по ним до 12 ракет. При массированном воздушном налёте СУ (средства управления, главный командный пункт) способен вести до 100 целей и эффективно управлять подразделениями, расположенными на расстоянии 30-40 километров.

Учебная тревога

Учебная тревога / Фото Григория Беденко

Любопытно, что вся боевая работа комплекса С-300 полностью автоматизирована. Это обнаружение, целеуказание, захват цели, сопровождение и наведение ракет. Функции оператора сводятся к контролю над работой систем и пуску ракет. Фактически ракета "видит" цель ещё на земле – перед запуском. После захвата поражаемого объекта несколько секунд уходит на проверку систем, раскрутку гироскопов и так далее.

Ракета выбрасывается из транспортно-пускового контейнера. Через доли секунды включится твердотопливный маршевый двигатель

Ракета выбрасывается из транспортно-пускового контейнера (ТПК). Через доли секунды включится твердотопливный маршевый двигатель / Фото Григория Беденко

Ещё одно преимущество – вертикальный старт ракет (так называемый миномётный старт, когда ракета выбрасывается из ТПК на высоту 20 метров пиротехническим катапультным устройством, а затем включаются маршевые двигатели). При этом крышка контейнера разрушается избыточным давлением, которое создаёт специальный газогенератор, размещённый внутри. Сразу после запуска маршевого твёрдотопливного двигателя производится наклон ракеты в сторону цели с помощью газодинамических рулей.

Разворот ракеты в направлении цели после старта

Разворот ракеты в направлении цели после старта / Фото Григория Беденко

Такая схема обеспечивает обстрел целей, летящих с любого направления. Нет необходимости разворачивать пусковую установку в направлении стрельбы. Кроме того, пусковую установку можно размещать практически в любом месте – между зданиями в городе, в оврагах, в лесу между деревьями. Управление пуском ракет производится дистанционно. Это существенно снижает вероятность обнаружения системы противником и уничтожения её в ходе воздушного боя.

Подрыв боевой части

Подрыв боевой части / Фото Григория Беденко

В ЗРК С-300 на обстреливаемую цель воздействуют поражающие элементы в виде кубиков. Осколочная боевая часть имеет массу от 133 до 143 килограммов в зависимости от типа ракет. Стартовая масса составляет от 1450 до 1480 килограммов. Ракеты имеют бесконтактный взрыватель. Современные модификации комплекса могут поражать до 36 аэродинамических или баллистических целей, наводя на них до 72 ракет. Время приведения комплекса в боевое положение – 5 минут.

Современные комплексы отличаются от старых элементной базой и типами используемых ракет

Современные комплексы отличаются от старых элементной базой и типами используемых ракет / Фото Григория Беденко

По кодификации НАТО ЗРС (зенитно-ракетная система) С-300 ПМ носит обозначения SA-10D Grumble, a C-300 ПМУ1 – SA-20 Gargoyle – это экспортный вариант комплекса С-300 ПМ. Любопытно, что комплекс начал разрабатываться одновременно с принятием на вооружение в 1983 году С-300 ПС. На вооружение войск ПВО СССР С-300 ПМ посту

Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ


Много ли у нас систем ПВО? В конце 1960-х годов был накоплен опыт применения ЗРК советского производства в локальных конфликтах. В течение длительного периода времени основными противовоздушными комплексами зенитных ракетных войск ПВО СССР являлись ЗРК семейства С-75. Комплекс, изначально создававшийся для борьбы с высотными разведчиками и дальними бомбардировщиками, оказался достаточно эффективен против ударных самолётов тактической и палубной авиации. Совершенствование С-75 продолжалось до второй половины 1970-х годов. При этом на последних модификациях были существенно расширены зоны обстрела, до 100 метров снижена минимальная высота поражения, увеличились возможности борьбы со скоростными и активно маневрирующими целями, повышена помехозащищённость, введен режим стрельбы по наземным целям. ЗРК С-75 всех модификаций, будучи наиболее многочисленными в зенитно-ракетных войсках, являлись становым хребтом войск ПВО страны до середины 1980-х годов прошлого столетия. Самый совершенный серийный вариант «семьдесятпятки», ЗРК С-75М4 "Волхов", был принят на вооружение в 1978 году, однако эта модификация не получила широкого распространения в связи с появлением зенитной ракетной системы нового поколения — С-300ПТ.

ЗРС С-300ПТ


В ходе крупных локальных вооруженных конфликтов выяснилось, что при всех своих достоинствах ЗРК С-75 обладают рядом существенных минусов. В силу невысокой мобильности в условиях господства в воздухе авиации противника выживаемость достаточно громоздкого комплекса была низкой. Использование зенитных ракет с жидким токсичным топливом и едким окислителем также накладывало массу ограничений и требовало наличия специальной технической позиции, где осуществлялись заправка и обслуживание ЗУР. Кроме того, ЗРК С-75 изначально был одноканальным по цели, что существенно снижало возможности одиночного комплекса при отражении массированного налёта вражеской авиации и облегчало его подавление помехами.

В связи с этим командование войсками ПВО СССР во второй половине 1960-х поставило задачу разработки многоканального зенитного комплекса с высокой огневой производительностью и возможностью обстрела цели с любого направления вне зависимости от положения пусковой установки, с размещением всех элементов на самоходном или буксируемом шасси. Одновременно с работами по созданию нового комплекса для подстраховки разрабатывался очередной вариант «семьдесятпятки» — С-75М5.

В 1978 году на вооружение поступила зенитно-ракетная система С-300ПТ с радиокомандной твердотопливной ракетой 5В55К. Благодаря введению в состав новой ЗРС многофункциональной РЛС с фазированной антенной решеткой с цифровым управлением положения луча появилась возможность быстрого просмотра воздушного пространства и одновременного сопровождения нескольких целей.

Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

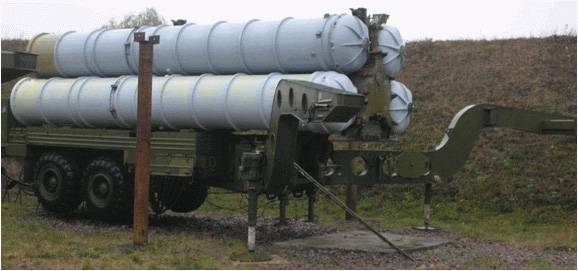

Буксируемая пусковая установка 5П85-1 в транспортном положении


В ЗРС С-300ПТ пусковые установки с четырьмя зенитными ракетами в транспортно-пусковых контейнерах (ТПК) размешались на буксируемых тягачами прицепах. Зона поражения первого варианта С-300ПТ по дальности составляла 5—47 км, что было даже меньше, чем у ЗРК С-75М3 с ЗУР 5Я23. В составе первой модификации С-300ПТ использовалась ЗУР 5В55К с радиокомандным наведением.Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

Буксируемая пусковая установка 5П85-1 в боевом положении


Уже на первой серийной модификации С-300ПТ были реализованы технические решения, на десятилетия предопределившие пути совершенствования ЗРС С-300П/С-400 и ставшие эталоном для создаваемых за рубежом систем ПВО. Пуск зенитной ракеты производился вертикально из ТПК, в котором ЗУР могла храниться без проверок в течение 10 лет. Ракета выбрасывалась из трубы на высоту 20 м пороховой катапультой, после чего раскрывались ее управляющие аэродинамические поверхности. Газовые рули по командам автопилота разворачивали ракету на заданный курс, одновременно осуществлялся запуск маршевого твердотопливного двигателя, и ЗУР устремлялась к цели.

В состав зенитного ракетного дивизиона С-300ПТ входили: радиолокатор подсвета и наведения, низковысотный обнаружитель, до четырех пусковых комплексов, каждый из которых состоял из аппаратного контейнера и трех пусковых установок, а также средства технического обеспечения и энергоснабжения. Для обнаружения воздушных целей и выдачи целеуказания дивизиону могла придаваться трёхкоординатная РЛС боевого режима 19Ж6 (СТ-68У) с дальностью обнаружения до 160 км. Антенный пост с поворотным устройством и кабина управления РЛС монтировались на едином полуприцепе.

Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

РЛС 19Ж6 (СТ-68У)


Зенитно-ракетный дивизион С-300ПТ мог работать как самостоятельно, так и в составе зенитной ракетной системы. В этом случае управление осуществлялось с командного пункта «Байкал» при помощи системы телекодовой связи. При автономном ведении боевых действий зенитный ракетный комплекс осуществляет обнаружение целей собственными радиолокационными средствами. С-300ПТ превосходил ЗРК С-75М3 по степени автоматизации, времени реакции и огневой производительности. Он был способен одновременно обстреливать шесть целей, наводя на каждую из них две ракеты.

Однако военных не устраивала относительно небольшая дальность поражения первого варианта С-300ПТ. Для исправления ситуации на вооружение в начале 1980-х была принята ракета 5В55КД, в которой за счёт оптимизация траектории и использования более энергоёмкого топлива дальность пуска была доведена до 75 км. При этом на дальности более 50 км достаточно высокая вероятность поражения обеспечивалась при стрельбе по крупным маломаневренным целям: бомбардировщикам В-52, заправщикам КС-135, разведчикам RC-135 и самолётам ДРЛО Е-3. Это объяснялось тем, что погрешность наведения ракеты росла прямо пропорционально увеличению дальности от станции наведения, и из-за большого расстояния между станцией наведения и целью невозможно достичь должной точности определения координат. Поэтому следующим шагом стало принятие на вооружение в 1981 году ЗУР 5В55Р с радиокомандным наведением с визированием через ракету ("командное наведение второго рода"). Суть этого метода наведения заключается в том, что отражённый от цели радиосигнал принимается ракетой, а затем через ретранслятор передаётся станции наведения. Это снимает ограничения по точности наведения на терминальном участке траектории, так как ракета в этот момент находится в непосредственной близости от цели. Благодаря такому методу наведения удается реализовать все лучшее как в командном методе наведения, так и в полуактивном, что обеспечивает высокую эффективность поражения целей при работе в условиях постановки противником активных помех различных типов при обстреле групповых и низколетящих целей. Дальность пуска ракеты 5В55Р находилась в пределах 5—75 км, после появления в 1984 году ЗУР 5В55РМ она возросла до 90 км.

Модернизированный вариант комплекса с доработанной аппаратурой наведения получил обозначение С-300ПТ-1. Во второй половине 1980-х построенные ранее С-300ПТ прошли ремонт и модернизацию с целью улучшения боевых характеристик до уровня С-300ПТ-1А. Эксплуатация модернизированных С-300ПТ в нашей стране продолжалась до 2014 года.

Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

Буксируемая пусковая установка С-300ПТ на позиции в окрестностях Еревана


В 2015 году Россия передала оставшиеся в работоспособном состоянии ЗРС С-300ПТ Армении. Перед этим элементы зенитных систем прошли восстановительный ремонт и «малую» модернизацию, сводившуюся в основном к оснащению современными средствами связи и боевого управления. Также в заводских условиях были проведены мероприятия по продлению ресурса зенитных ракет.Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

Спутниковый снимок Google Earth: позиция ЗРС С-300ПТ в окрестностях Еревана


Поставка зенитных систем осуществлялась в рамках соглашения о создании объединенной региональной системы противовоздушной обороны Кавказского региона ОДКБ. В настоящее время вокруг Еревана несут боевое дежурство четыре дивизиона С-300ПТ.

ЗРС С-300ПС


В 1983 году в войска начала поступать следующая модификация — С-300ПС. Главным отличием от предыдущего варианта стало размещение пусковых установок на самоходном шасси МАЗ-543М. За счёт этого удалось добиться рекордно короткого времени развёртывания – 5 минут. ЗРС С-300ПС стала самой массовой в семействе «трёхсоток» и до сих пор состоит на вооружении ВКС РФ.

В состав дивизиона С-300ПС входит три батареи, каждая из которых состоит из трех самоходных пусковых установок на шасси МАЗ-543М и одной машины 5Н63С, состоящей из совмещенных кабин РПН Ф1С и боевого управления Ф2К на одном шасси МАЗ-543М.

Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ
Центральным элементом дивизиона С-300ПС является мобильный командный пункт 5Н63С. Для поиска целей и наведения на них зенитных ракет предназначен радиолокатор подсвета и наведения 30Н6. В составе командного пункта имеются собственные источники энергоснабжения, что делает его автономным и сокращает время перевода в рабочее состояние. Для связи с вышестоящим командным пунктом и приёма сигналов системы автоматического управления имеется телескопическое антенно-мачтовое устройство. Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ
РЛС непрерывного излучения с ФАР обеспечивает обнаружение, принятие внешнего целеуказания, сопровождение целей высокой точностью и наведения на них ракет в условиях интенсивных отраженных сигналов от местных предметов и радиопротиводействия со стороны противника. Радиолокатор подсвета и наведения обеспечивает поиск, обнаружение, автоматическое сопровождение целей и определяет их государственную принадлежность, осуществляет все операции, связанные с подготовкой и ведением стрельбы, а также оценивает результаты стрельбы. РПН 30Н6 обеспечивает одновременное наведение до 12 ракет на 6 целей различного типа. Для лучшей работы по низколетящим целям РПН 30Н6 может монтироваться на универсальной передвижной вышке типа 40В6.Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

Низковысотный обнаружитель 5Н66М (слева) и радиолокатор подсвета наведения 30Н6 (справа) на вышках 40В6М


Для более успешного обнаружения маловысотных целей в составе радиолокационных средств дивизиона имеется низковысотный обнаружитель 5Н66М, устанавливаемый на универсальной передвижной вышке. При автономном ведении боевых действий в отрыве от командного пункта системы дивизиону придается радиолокатор 36Д6 или 19Ж6. В случае удаления дивизиона от полкового командного пункта более чем на 20 км для осуществления устойчивого обмена информацией о воздушной обстановке и по ведению боевых действий в состав дивизиона вводится антенно-мачтовое устройство «Сосна» на шасси ЗИЛ-131Н высотой до 25 м.

Для перезаряжания пусковых установок 5П85 предназначена заряжающая машина 5Т99 на базе шасси автомобиля КрАЗ-255 или её модернизированный вариант 5Т99М на базе КрАЗ-260. Также возможна установка ракет на СПУ с помощью автокрана КС-4561АМ грузоподъемностью 16 тонн смонтированного на шасси КрАЗ-257К1. Для снабжения электроэнергией предназначены системы внешнего электропитания и дизельные электростанции. При возможности подключения к промышленной электросети используются перевозимые трансформаторные подстанции. Все дизель-генераторы и распределительно-преобразовательные энергоустановки монтируются в кузовах-фургонах типа КТ10.

Обычно в составе зенитно-ракетного полка С-300ПС имелось 3 зенитных дивизиона, однако известны случаи, когда их число было увеличено до пяти. Для руководства действиями ЗРС С-300ПТ-1/ПС использовались средства управления 5Н83С в составе пункта боевого управления 5К56С и радиолокатора обнаружения 5Н64С. Средства боевого управления ЗРС С-300ПС по составу не отличались от средств управления системы С-300ПТ-1, но размещались на самоходных шасси и могли взаимодействовать с автоматизированными системами управления: 5С99М-1 «Сенеж-М», 5Н37 «Байкал», 73Н6 «Байкал-1». Все элементы РЛО 5Н64С используемого в составе ЗРС С-300ПС размещались на автопоезде МАЗ-7410-9988, а для С-300ПТ они буксировались отдельными тягачами.

Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

РЛО 5Н64С


Пункт боевого управления 5К56С в автоматическом режиме обеспечивает решение следующих задач: управление режимами обзора РЛО, сопровождение до 100 целей и определение их государственной принадлежности, выявление наиболее опасных целей и их распределение между дивизионами с выдачей целеуказаний. На боевой расчёт ПБУ также возложена задача взаимодействия зрдн, с соседними и вышестоящими средствами управления в сложной помеховой обстановке. Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

ПБУ 5К56С


Производство ЗРС С-300ПС велось ударными темпами до начала 1990-х годов. Во второй половине 1980-х руководство МО СССР планировало, что ЗРС С-300ПС и ещё более совершенные С-300ПМ в соотношении 1:1 заменят комплексы первого поколения С-75 и частично С-200. Это позволило бы выйти и без того самой мощной в мире системе ПВО СССР на качественно новый уровень. К сожалению, данным планам не суждено было воплотиться в жизнь. По состоянию на 1991 год зенитными комплексами С-300ПТ/ПС было оснащено около 150 зенитно-ракетных дивизионов. Наибольшая концентрация самых современных на тот момент зенитных систем наблюдалась вокруг Москвы и Ленинграда.

Хотя срок службы самых новых С-300ПС уже намного выше, чем средний возраст офицеров, которые его обслуживают, в наших вооруженных силах эти системы эксплуатируются до сих пор. В настоящее время в ВКС РФ С-300ПС вооружены примерно два десятка зенитных ракетных дивизионов. Хотя все имеющиеся у нас в строю С-300ПС прошли восстановительный ремонт, вопреки широко распространенному мнению особого прироста боевых характеристик по сравнению с базовым вариантом при этом не произошло.

Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

Спутниковый снимок Google Earth: позиция ЗРС С-300ПС на бывшей позиции ЗРК С-200ВМ в окрестностях села Анастасьевка под Хабаровском


С учётом того, что аппаратная часть этих комплексов построена на устаревшей элементной базе и сильно изношена, а продление сроков эксплуатации ЗУР 5В55Р /5В55РМ завершилось более 10 лет назад, С-300ПС зачастую несут боевое дежурство сокращённым числом пусковых установок и подлежат списанию в ближайшее время.

Часть снятых с вооружения в России ЗРС С-300ПС передана союзникам по ОДКБ. Зенитные ракетные системы этого типа имеются в Армении, Белоруссии и Казахстане. Два комплекса, переданных Армении, в 2010 году прошли капитальный ремонт на российских предприятиях. Четыре дивизиона С-300ПС были поставлены Белоруссии в 2005 году. В качестве оплаты по бартеру Белоруссия вела встречные поставки большегрузных шасси МЗКТ-79221 для мобильных стратегических ракетных комплексов РС-12М1 «Тополь-М». К 2015 году ввиду износа техники и нехватки кондиционных ЗУР многие белорусские зенитные дивизионы несли боевое дежурство усечённым составом. Вместо положенного по штату количества пусковых установок 5П85С и 5П85Д на позициях белорусских зрдн можно было видеть 4-5 СПУ. В 2016 году стало известно о передаче белорусской стороне ещё четырех дивизионов С-300ПС. Согласно информации, опубликованной в российских СМИ, эти зенитные системы в прошлом несли службу в Подмосковье и на Дальнем Востоке и были безвозмездно переданы Белоруссии после того, как ЗРВ ВКС РФ получили новые ЗРС большой дальности С-400.

Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

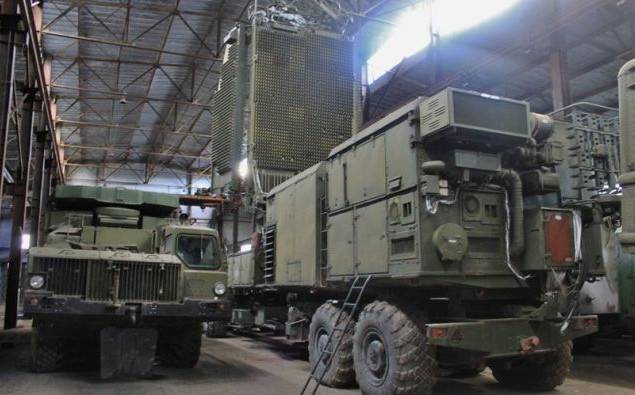

Перед отправкой в Республику Беларусь С-300ПС прошли восстановительный ремонт и частичную модернизацию, что позволит продлить срок службы ещё на 10 лет. По информации, озвученной белорусским телевидением, полученные ЗРС С-300ПС размещены на западной границе республики, где до этого четыре дивизиона усечённого состава несли боевое дежурство в окрестностях Гродно и Бреста. Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

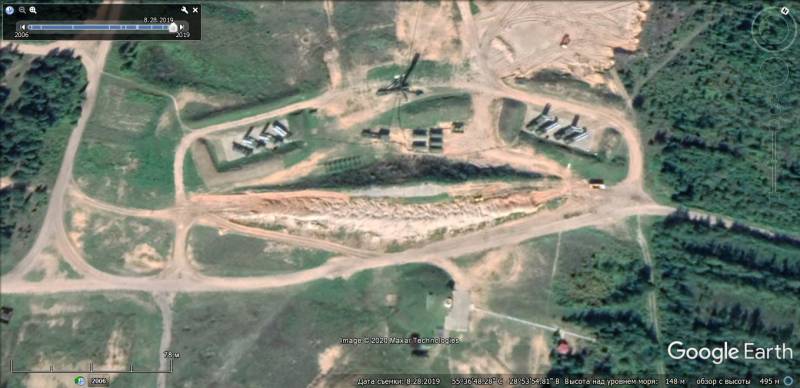

Спутниковый снимок Google Earth: позиция ЗРС С-300ПС на бывшей позиции ЗРК С-200ВМ в 12 км северней Полоцка


Два дивизиона, полученные из России в 2016 году, развернули на бывшей позиции ЗРК С-200ВМ под Полоцком, ликвидировав таким образом образовавшуюся брешь с северного направления.

Согласно открытым источникам, при разделе советского военного имущества Казахстану достался всего один полностью укомплектованный дивизион С-300ПС. Впрочем, элементы зенитных систем С-300П также имелись на полигонах, где велись испытательные и контрольно-учебные стрельбы. В начале 21 века Казахстан в рамках военно-технического сотрудничества с Россией получал современные на тот момент ЗРС. В 2015 году в Казахстане было развёрнуто 5 зенитных дивизионов С-300ПС. Также на складах имелось какое-то количество техники, нуждающейся в восстановительном ремонте и модернизации. В том же году стало известно, что пять дивизионов С-300ПС, командные комплексы системы и 170 ЗУР 5В55РМ, находившиеся до этого на базах хранения ВКС РФ, безвозмездно переданы Казахстану. В конце декабря 2017 года в пригородном алматинском посёлке Бурундай начал работу сервисный центр по ремонту зенитно-ракетных систем С-300П. Хотя техническим сопровождением систем ПВО обычно занимается завод-изготовитель (применительно к С-300ПС это российский оборонный концерн “Алмаз-Антей”), казахстанской стороне удалось получить такие полномочия. Сервисный центр систем ПВО создан на базе специального конструкторско-технологического бюро “Гранит”. При этом российская сторона предоставила Казахстану пакет технической документации по С-300ПС без права передачи её третьим странам. К данному моменту в сервисном центре СКТБ «Гранит» было восстановлено два полковых комплекта С-300ПС. Заинтересованность в ремонте своих С-300ПТ/ПС на предприятии СКТБ «Гранит» выразила Армения. Казахстанская сторона заявила о готовности в будущем принимать для ремонта российские зенитно-ракетные системы.

ЗРС С-300ПМ/ПМ1/ПМ2


После принятия на вооружение ЗРС С-300ПС велись работы по созданию более совершенного варианта. В 1993 году система С-300ПМ после длительных испытаний была официально принята на вооружение. Повышение боевой эффективности и улучшение эксплуатационных характеристик С-300ПМ удалось получить благодаря увеличению степени автоматизации боевых действий. В новой модификации применены радиолокационные средства с повышенной дальностью действия радаров, использована обновлённая элементная база, новые вычислительные средства с усовершенствованным программным обеспечением, сокращено количество единиц основного оборудования. При создании С-300ПМ разработчики учли пожелания расчётов, несущих длительное боевое дежурство. Улучшилась эргономика рабочих мест, что, в свою очередь, снизило утомляемость операторов.

Важным шагом вперёд в части придания системе противоракетных свойств стала возможность поражения баллистических ракет, летящих со скоростью до 2800 м/с. На момент своего появления ЗРС С-300ПМ была способна с высокой вероятностью перехватывать и уничтожать самые современные боевые самолеты, стратегические крылатые ракеты, тактические и оперативно-тактические баллистические ракеты и другие средства воздушного нападения во всем диапазоне их боевого применения, в том числе и при воздействии интенсивных активных и пассивных помех. Боевая работа ЗРС С-300ПМ обеспечивается при взаимодействии их со средствами управления 83М6Е, автоматизированными системами 5С99М-1 «Сенеж-М», 73Н6 «Байкал-1» или автономно.

Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ
В состав дивизиона С-300ПМ входит РПН 30Н6Е1, до 12 СПУ 5П85СЕ (обычно 8 пусковых установок) или буксируемых 5П85ТЕ с четырьмя ЗУР 48Н6 на каждой, а также средства транспортировки, технической эксплуатации и хранения ракет. Возможности РПН 30Н6Е1 позволяют обстреливать до шести целей с наведением на каждую цель до двух ракет. РЛО 64Н6Е обеспечивает контроль воздушной обстановки в радиусе 300 км. Без предварительной подготовки позиции основные средства дивизиона могут быть развернуты за 5 минут.Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

Низковысотный обнаружитель 76Н6


Для обнаружения маловысотных целей дивизион может оснащаться НВО 76Н6, имеющей высокую степень защищенности от сигналов, отраженных с земной поверхности.Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

РЛО 64Н6Е


Основным отличием С-300ПМ от прежних “трехсоток” является новая ракета 48Н6. Дальность поражения аэродинамических целей – до 150 км, баллистических целей – до 40 км. При этом минимальная высота поражения воздушных целей была снижена с 25 до 10 м. Вероятность поражения в простой помеховой обстановке в зависимости от типа цели составляет 0,8-0,97. Сообщается, что в составе ЗРС С-300ПМ могут использоваться новые ракеты 9М96Е1 и 9М96Е2. Эти ЗУР значительно меньше по размеру, чем 48Н6, и несут меньшие по массе боеголовки, отличаются более высокой манёвренностью. 9М96Е1 имеет радиус поражения до 40 км, 9М96Е2 – до 120 км. Однако неизвестно, есть ли такие ракеты в войсках. Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ
В связи с финансовыми ограничениями большая часть С-300ПМ, поставленных МО РФ, была выполнена в буксируемом варианте. Поставки ЗРС С-300ПМ для Вооруженных сил России длились недолго и были завершены в 1994 году. После чего предприятие-производитель «Научно-производственное объединение «Алмаз» переключилось на строительство экспортной модификации С-300ПМУ-1. Согласно официальным данным, опубликованным МО РФ, к 2014 году все имеющиеся в войсках ЗРС С-300ПМ в ходе капитальных ремонтов модернизированы до уровня С-300ПМ1.Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

Спутниковый снимок Google Earth: позиция ЗРС С-300ПМ в Ленинградской области


Согласно информации, опубликованной в открытых источниках, наши вооруженные силы получили до 5 полковых комплектов ЗРС С-300ПМ. На первом этапе дивизионы оснащённые новой техникой размещались вокруг Москвы. Впоследствии два зрдн были развёрнуты в Ленинградской области.Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

Спутниковый снимок Google Earth: позиция ЗРС С-300ПМ в окрестностях Североморска


В период с 2012 по 2014 год после насыщения частей 1-й армии противовоздушной и противоракетной обороны, обеспечивающей ПВО и ПРО Москвы и области новыми ЗРС С-400, часть зенитных систем, модернизированных до уровня С-300ПМ1, была передислоцирована в Архангельскую и Мурманскую области. Там они на стационарных позициях заменили выработавшие свой ресурс ЗРС С-300ПТ, которые прикрывали места базирования атомных подводных лодок и верфи в Северодвинске. Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ
Ещё до окончания модернизации имеющихся ЗРС С 300ПМ до уровня С-300ПМ1 военные выдвинули требования дальнейшего повышения боевых характеристик имеющихся в войсках зенитных ракетных систем. В основном это было связано с совершенствованием средств воздушного нападения потенциальных «партнёров». Официальное принятие на вооружение ЗРС С-300ПМ2 состоялось в 1997 году, но в строевых подразделениях войск ПВО зенитных систем данного типа не было до ноября 2012 года.

ЗРС С-300ПМ2 имеет много общего с экспортной модификацией С-300ПМУ-2, поставки которой велись в Китай, Азербайджан и Иран. В С-300ПМ2 применены новые радары, средства связи, боевого управления и отображения информации, а также современная вычислительная техника. Наряду с ЗУР 48Н6 возможно применение новых ракет 48Н6Е2 с дальностью стрельбы от 3 до 200 км. Согласно информации, опубликованной на международных выставках вооружения, это позволяет бороться не только с баллистическими ракетами малой дальности, но и с баллистическими ракетами средней дальности. Система способна осуществлять пуск ЗУР с темпом три ракеты в секунду (с разных СПУ), обеспечивая защиту от массированного налета средств воздушного нападения противника. Возможен одновременный обстрел 36 целей с наведением на них 72 ракет. Вероятность поражения аэродинамических целей одной ЗУР при отсутствии организованных помех – 0,8-0,95, баллистических целей – 0,8-0,97.

Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

Самоходная пусковая установка 5П85СЕ2 и радиолокатор подсвета и наведения 30Н6Е2 (на заднем плане) зенитной ракетной системы С-300ПМ2 в экспозиции Парка "Патриот"


В ЗРС С-300ПМ2 используется система управления 83М6Е2, состоящая из командного пункта 54К6Е2 и радиолокатора обнаружения 64Н6Е2 с двусторонней ФАР. Радиолокатор подсвета и наведения 30Н6Е2 обеспечивает поиск, обнаружение, автоматическое сопровождение целей, осуществляет все операции, связанные с подготовкой и ведением стрельбы зенитными ракетами, а также оценивает результаты стрельбы. Как и на более ранних вариантах, имеется возможность размещения РПН на специальной передвижной вышке 40В6М, что улучшает возможности по обнаружению, сопровождению и обстрелу целей летящих на малой высоте. Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

Всевысотный обнаружитель 96Л6Е


Трёхкоординатный всевысотный обнаружитель 96Л6Е предназначен для обнаружения, определения государственной принадлежности, распознавания типов целей, завязки и сопровождения трасс, выдачи целеуказаний и информации обо всех обнаруженных воздушных объектах потребителям по радиоканалу и кабельной линии связи. Дальность обнаружения 300 км, темп обновления информации в нижней зоне – 6 с. Количество сопровождаемых целей – до 100. Радиолокатор 96Л6Е с полноповоротной по азимуту многолучевой ФАР способен автоматически выдавать на РПН 30Н6Е2 и КП 83М6Е2 информацию о воздушной обстановке по самолетам и крылатым ракетам, летящим с любого направления. Использование дополнительных радиолокационных средств (низковысотного обнаружителя 76Н6 и трёхкоординатной радиолокационной станции боевого режима 36Д6) обеспечивает одновременный просмотр воздушного пространства несколькими радарами. Это гарантирует обнаружение любых воздушных целей, включая крылатые ракеты на предельно малых высотах, летящие с любых направлений с огибанием рельефа местности в условиях интенсивных отражений от местных предметов и противодействия со стороны противника.

Гарантийный срок службы ЗРС С-300ПМ2 после модернизации дополнительно продлён на 5 лет. По информации, опубликованной в российских СМИ, первый полковой комплект (КП и 3 зрдн), размещённый в Центральном промышленном районе, достиг необходимого уровня боеготовности в декабре 2015 года. В июне 2017 года в окрестностях Ачинска в Красноярском крае заступил на боевое дежурство зенитно-ракетный полк, оснащённый ЗРС С-300ПМ2. С момента поступления в войска ЗРС С 300ПМ2 зарекомендовала себя с лучшей стороны. Это связано не только с хорошими эксплуатационными, но и с высокими боевыми характеристиками, которые были подтверждены в ходе учебно-контрольных стрельб на полигоне.

Основа наземного сегмента ПВО РФ в 1990-е годы. ЗРС С-300ПТ, С-300ПС и С-300ПМ

Спутниковый снимок Google Earth: позиция ЗРС С-300ПМ2 в окрестностях Ачинска


8 октября 2018 года ТАСС сообщило, что Россия безвозмездно поставила Сирии три дивизиона зенитной ракетной системы С-300ПМ2 в составе восьми пусковых установок в каждом зрдн (полковой комплект). Вместе с пусковыми установками в САР доставлено более 100 зенитных управляемых ракет. Техника ранее находилась на вооружении одного из зенитных ракетных полков Воздушно-космических сил России, переоснащенного на систему С-400, она прошла капитальный ремонт на российских оборонных предприятиях, полностью исправна и способна выполнять боевые задачи. Однако за прошедшее с момента поставки время ЗРС С-300ПМ2 в Сирии, несмотря на регулярные израильские авиаудары, себя никак не проявила.

Продолжение следует…

Зенитно-ракетная система C-300ПС ( C-300ПМУ )

В состав зенитно-ракетной ситемы С-ЗООПС (С-300ПМУ) входят:

  1. зенитные управляемые ракеты 5В55Р
  2. зенитный ракетный комплекс 90Ж6, имеющий в составе:
    • командный пункт 5Н63С с радиолокатором подсвета и наведения (РПН) 30Н6;
    • до четырех пусковых комплексов 5П85СД, каждый из которых состоит из одной основной пусковой установки (ПУ) 5П85С и двух дополнительных ПУ 5П85Д,
    • автономные радиолокационные средства обнаружения и целеуказания - РЛС 76Н6 и (или) РЛС 36Д6 (придаются дополнительно)
  3. средства технического обеспечения.

ЗРК 90Ж6 может быть сопряжен с автоматизированными системами управления 83М6Е.

С-300

Пусковой комплекс 5П85СД

В состав комплекса 5П85СД входят:

  • основная ПУ 5П85С, оснащенная контейнером подготовки и управления стартом ракет Ф3С,
  • до двух "дополнительных " ПУ 5П85Д, управляемых через контейнер Ф3С на ПУ 5П85С.

Пусковые установки обоих типов несут по четыре транспортно-пусковых контейнера (ТПК) с ракетами 5В55Р, оснащены системой автономного электропитания 5С18А и смонтированы на шасси большегрузных автомобилей повышенной проходимости МАЗ-543М. Масса ПУ 5П85С - 42150 кг. Габариты пусковой установки: длина - 13.11 м, ширина - 3.15 м, высота - 3.8 м.

ПУ 5П85Д на позиции устанавливаются попарно относительно ПУ 5П85С таким образом, что расстояние между кабинами составляет 2-3 метра (что определяется длиной кабеля подключения ПУ 5П85Д к контейнеру Ф3С), а расстояние между пакетами ТПК - 5-6 метров. Все ПУ 5П85С должны быть ориентированы кабинами на РПН 30Н6 (точно угловое расположение ПУ определяется по реперам на контейнере Ф2С с помощью артиллерийских панорам, установленных на ПУ 5П85С) и располагаются на расстоянии до ста метров от него. Связь пусковых установок 5П85С с ПБУ для управления работой контейнера Ф3С и обеспечения подготовки ракет осуществляется по радиолинии через антенну, расположенную за кабиной водителя ПУ на контейнере Ф3С. На поздних сериях ПУ применяется дискообразная антенна системы связи.

Машины пусковых комплексов при развертывании в боевое положение устанавливаются на гидравлические опоры. При этом ошибки горизонтирования практически полностью компенсируются специальным блоком ПУ.

Командный пункт 5Н63С

Командный пункт 5Н63С:

Командный пункт 5Н63С монтируется на шасси Ф20 на базе автомобиля МАЗ-543М и имеет в своем составе:

  • РПН 30Н6 - контейнер Ф1С - приемно-передающая кабина с запросчиком
  • кабина боевого управления (КБУ) - аппаратный контейнер Ф2К.

В состав шасси Ф20 входят: система электропитания 5С18А с двумя газотурбинными агрегатами питания (ГАП) и генератором отбора мощности (от двигателя автомобиля МАЗ) и телескопическое антенно-мачтовое устройство (АМУ) для связи с вышестоящим командным пунктом и системой автоматического управления.

Высокоавтоматизированный многофункциональный радиолокатор подсвета целей и наведения ракет (РПН) 30Н6, осуществляет прием и отработку целеуказаний от средств управления 83М6Е и придаваемых автономных источников информации, обнаружение (в т.ч. в автономном режиме), отбор целей для первоочередного обстрела, захват и автосопровождение целей, определение их государственной принадлежности, захват, сопровождение и наведение ракет, подсвет обстреливаемых целей для обеспечения работы полуактивных головок самонаведения наводимых ракет. Автоматически осуществляется просмотр приземной кромки, в которой могут появиться низковысотные цели. ЦВК комплекса производит оценку помеховой обстановки и подавление помех как пассивных, так и активных. РПН 30Н6 обеспечивает одновременное наведение до 12 ракет на шесть целей различного типа.

Конструкция шасси Ф20 позволяет вести боевую работу непосредственно "с колес" после установки машины на гидравлические опоры (ошибки горизонтирования обсчитывает специальный вычислительный блок, находящийся в контейнере Ф1С). Кабельное подключение к другим элементам комплекса и источникам электропитания делается при необходимости и при наличии времени.

При удалении расположения дивизиона более чем на 20 км от расположения командного пункта системы в состав дивизиона вводится АМУ ФЛ-95 (ФЛ-95М, ФЛ-95МА) - телескопическая фермерная мачта высотой до 25 метров на базе шасси автомашины ЗИЛ-131Н (АМУ "Сосна") - для осуществления устойчивого обмена информацией о воздушной установке и по ведению боевых действий.

Командный пункт 5Н63С

Для расширения возможностей по обнаружению и сопровождению маловысотных целей при развертывании зенитных дивизионов и подразделений радиотехнических войск (РТВ) в лесистой или сильно пересеченной местности в войсках ПВО страны с 60-х годов использовались стационарные вышки для подъема антенных постов СНР, РЛС разведки и целеуказания. Применительно к комплексам С300П различных модификаций для размещения антенного поста РНП была разработана универсальная передвижная вышка 40В6М высотой около 25 метров, буксируемая в транспортном положении тягачем МАЗ-537. Вышка принята на вооружение в конце 70-х - начале 80-х годов. Несколько позже была разработана и принята на вооружение вышка 40В6МД высотой около 39 метров, отличающаяся от вышки 40В6М дополнительной 13-метровой надставкой. Для перевозки дополнительной секции вышки 40В6МД используется автопоезд на базе полуприцепа МАЗ-938. Установка вышки 40В6М и подъем РПН осуществляется за 1 час штатными средствами вышки, для вышки 40В6МД - за 2 часа при использовании штатных средств и дополнительного подъемного крана типа КТ-80 "Январец" или аналогичного ему по грузоподъемности и высоте подъемного груза.

Кран КТ-80 (КС-7571) грузоподъемностью до 80 тонн создан ГСКТБ с использованием шасси подвижных пусковых установок стратегического ракетного комплекса "Пионер" - шестиосного автомобиля повышенной проходимости МАЗ-547А. Изготовление кранов по производилось ПО "Завод им. Январского восстания" (г. Одесса).

Время развертывания комплекса и перевода из походного положения в боевое определяется временем автоматического проведения контроля функционирования систем комплекса и выхода передатчиков на режим высокого напряжения. Все операции проводятся боевыми расчетами из кабин машин пусковых комплексов и КБУ.

При боевой работе взаимодействие всех участвующих единиц техники осуществляется по каналам телеметрической связи (радиолиния). Кабельное подключение предусмотрено между пусковыми установками 5П85Д и 5П85С (к контейнеру Ф3С) комплексов 5В85СД и между пусковыми 5В85С и контейнерами Ф2К. При наличии времени к соответствующим потребителям подключаются системы внешнего электропитания (СВЭП).

Темп стрельбы - 3.5 секунд, одновременно может быть обстреляно до 6 целей 12 ракетами при наведении на каждую цель до двух ракет. Предусмотрен режим стрельбы по наземным целям.

Командный пункт 5Н63С

Зенитная управляемая ракета 5В55Р

ЗУР 5В55Р предназначена для поражения современных и перспективных воздушных целей, включая стратегическую и тактическую авиацию, крылатые ракеты, а также баллистические и тактические ракеты различного базирования и другие воздушные цели. Ракета одноступенчатая, выполнена по нормальной азродинамической схеме. Оснащена высокоэффективным твердотопливным двигателем, состоит из ряда отсеков в которых расположены радиопеленгатор, аппаратурный отсек (бортовая аппаратура выполнена в виде моноблока), осколочно-фугасная боевая часть, твердотопливный ракетный двигатель, агрегаты управления рулями ракеты (см. фото1, фото2). Старт ракеты - вертикальный, с помощью установленной в ТПК катапульты без предварительного разворота пусковой установки в сторону цели. После выхода ракеты из ТПК воздушные рули-элероны под действием торсионов раскрываются в рабочее положение, запускается двигатель. После запуска двигателя  ракета склоняется  в требуемом направлении в зависимости от положения цели.

Для обеспечения склонения на ракете установлены газовые рули-элероны, которые выводят ее на необходимый угол наклона траектории в первые секунды после старта, когда скорость ракеты еще мала и воздушные рули-элероны не эффективны. В дальнейшем газовые рули-элероны с помощью пиропатронов отсоединяются от механизма управления рулями-элеронами и  для обеспечения управляемого полета используются воздушные рули-элероны.

Высокая маневренность ракеты  и осколочно-фугасная боевая часть большой мощности обеспечивают эффективное поражение целей.

Ракета не требует проверок и регулировок в течение всего срока службы - 10лет.

Низковысотный обнаружитель 5Н66М

Для более успешного обнаружения маловысотных целей дивизиону придается устанавливаемый на универсальной передвижной вышке низковысотный обнаружитель (НВО) 5Н66М, разработанный в НПО "Утес" (Москва) под руководством Л. Шульмана и принятый в конце 70-х годов на вооружение Войск ПВО страны.

НВО 5Н66М (см. фото) поставляется в войска в составе:

  • антенный пост Ф52М,
  • универсальная вышка 40В6М (40В6МД),
  • система автономного электроснабжения (САЭС) - дизель-электростанция 5И57 (5И57А)
  • выносная аппаратура в контейнере Ф2
  • распределительно-преобразовательное устройство (РПУ) 5И58 (или 63Т6А).

Управление работой НВО, определяющим азимут, дальность и скорость цели, осуществляется из контейнера Ф52М или дистанционно из контейнера Ф2К. Точность определения координат: дальность - 250 м, азимут - 20 угловых минут, скорость - 2.4 м/с. Потребляемая мощность - 55 кВт. НВО в транспортном состоянии перевозится двумя автопоездами 5Т58 (седельный тягач КрАЗ-250 и трейлер производства ЧМЗАП).

Технические средства, придаваемые дивизиону С300ПС

При автономном ведении боевых действий в отрыве от командного пункта системы дивизиону придается всевысотный трехкоординатный радиолокатор 36Д6 (или 19Ж6). Антенный пост с поворотным устройством, кабина РЛС монтируется на едином полуприцепе. В комплект станции входит дизель-электрическая станция 5И57. На боевой позиции радиолокатор работает непосредственно с полуприцепа или его антенное и опорно-поворотное устройства могут быть установлены на вышке 40В6М (40В6МД) .

На некотором удалении от центра позиции (местоположения РПН) размещаются буксируемые седельными тягачами ЗиЛ-131 два полуприцепа ОдАЗ-828М с ЗИП-1В (П3 и П4) и кабина ЭД ("Эксплуатационная Документация" - полуприцеп ОдАЗ-828М или автомобильКрАЗ-225/КрАЗ-260 с КУНГом).

При ведении боевых действий в составе полка С-300ПС для точного определения координат огневого дивизиона относительно командного пункта системы (КПС) при смене позиции дивизиону придается топопривязчик 1Т12-2М на базе автомашины ГАЗ-66 или УАЗ-3151, который при развертывании на новой позиции, как правило, устанавливается по ходу движения линии с РПН на некотором удалении.

Для управления дивизионом на марше при смене позиции предназначены машина командира дивизиона и командно- штабная машина (УАЗ-3151 или ГАЗ-66), оснащенные комбинированной радиостанцией Р-123М (Р-125П2 в составе радиостанций Р-134, Р-173, Р853В1). Для обеспечения машин электропитанием на позиции подается энергоагрегат АБ-1-П285-ВVI.

Для прикрытия от атакующих вертолетов противника и эффективной борьбы с наземным противником (десантом) дивизиону придается зенитная пулеметная установка "Утес" - крупнокалиберный пулемет НСВ (12.7-мм) на станке 6У6.

При размещении на подготовленной позиции дивизиону придаются системы внешнего электропитания (СВЭП), агрегаты (модули) питания: 94Э6, 98Э6 и 99Э6 в составе ДЭС 5И57Аи РПУ 63Т6А (две кабины РПУ для 99Э6) - для энергообеспечения пусковых комплексов, НВО, РПН и контейнера Ф2К соответственно. Все ДЭС и РПУ системы С-300П монтируются в кузовах-фургонах типа КТ10 на базе шасси прицепа МАЗ-5224В. Масса дизель-электрической станции 13600 кг, распределительно-преобразовательного устройства 63Т6А - 11930 кг.

При размещении дивизиона позиции с возможностью подключения к промышленной электросети используются перевозимые трансформаторные подстанции (ТПС) 82Х6, 83Х6.

Для повышения автономности дивизионы могут придаваться автоцистерна АЦ-5.5 для перевозки дизельного топлива на базе автомобиля КаМАЗ-4310 или топливозаправщик на базе автомобилей "Урал-375", ЗиЛ-131, машина технического обслуживания - МТО-4С, машина-водовоз, как правило на базе автомобилей ЗиЛ-130, ЗиЛ-131 или ГАЗ-66.

При смене боевой позиции машины для буксировки прицепов, перевозки личного состава и имущества прибывают из автослужбы полка.

В некоторых случаях в составе придаваемых дивизионам средств может быть модуль обеспечения боевого дежурства (МОБД), состоящий из четырех самоходных шасси типа МАЗ-543 с блоками: столовая, общежитие, караульное помещение (все на базе шасси МАЗ-543М), энергоблок (на базе шасси МАЗ-543А). Дополнительно вводится ДЭС на прицепе.

Все машины МАЗ-543М дивизиона С-300ПС оснащены приборами ночного видения и радиостанциями для связи на марше.

Для проведения обучения вождению при отработке перезаряжения самоходных ПУ на них устанавливаются габаритно-массовые макеты ТПК (возможна установка варианта ТПК для неприменяемой в комплексе модификации ракет). Для временного хранения ТПК в дивизионах и для складирования запаса ракет в ТПК на складах вооружения используются пакеты 5П32, которые допускают многоярусную их установку в стеллажах. Транспортировка ракет в ТПК, уложенных в пакеты 5П32. осуществляется автопоездами 5Т58-2 или в обычных полувагонах.

Для перезаряжания пусковых установок 5П85 всех модификаций служит заряжающая машина 5Т99 на базе шасси автомоболя КрАЗ-255 или 5Т99М на базе КрАЗ-260, также возможна установка ракет на ПУ с помощью автокрана КС-4561АМ. Кран КС-4561А грузоподъемностью 16 тонн смонтирован на шасси автомобиля КрАЗ-257К1. Подъемный кран, созданный на базе шасси автомобиля КрАЗ-250, имеет индекс КС-4561А-1. В настоящее время автокраны типа КС-4561, разработанные и производившиеся Камышинским крановым заводом сняты с производства. Средства перезарядки ПУ в состав огневых дивизионов не входят. В настоящее время в Войска ПВО поставляются новые заряжающие машины с измененной конструкцией манипулятора.

против самолётов, крылатых и баллистических ракет


Много ли у нас систем ПВО? В конце 1950-х после принятия на вооружение Войск противовоздушной обороны СССР возимого ЗРК С-75 его также предполагалось использовать в подразделениях ПВО Сухопутных войск. Однако достаточно длительное время развёртывания и свёртывания, невысокая мобильность комплекса, для транспортировки многочисленных элементов которого использовались колёсные тягачи, использование ракет, заправляемых жидким топливом и едким окислителем, делали невозможным сопровождение им войск на марше. В итоге основным средством ПВО фронтового и армейского звена стал ЗРК «Круг», принятый на вооружение в 1965 году. Все элементы зенитной ракетной батареи этого комплекса размещались на гусеничном шасси и были способны двигаться в одних походных порядках с танками. По дальности и высоте поражения воздушных целей ЗРК «Круг» сравним с последними модификациями ЗРК С-75. Но, в отличие от С-75, в комплексах войсковой ПВО семейства «Круг» использовались радиокомандные ЗУР с прямоточно-воздушным двигателем, работавшим на керосине. ЗРК последней модификации «Круг-М1» серийно выпускался до 1983 года и эксплуатировался нашими вооруженными силами до 2006 года. Комплексы этого типа стояли на вооружении зенитных ракетных бригад армейского и фронтового подчинения. Но уже в начале 1980-х годов ЗРК «Круг» стал не в полной мере соответствовать требованиям помехозащищённости. Кроме того, военные желали получить универсальный многоканальный войсковой комплекс, который, помимо борьбы с воздушными целями, мог бы обеспечить защиту мест сосредоточения войск, штабов и других важных объектов от ударов тактическими и оперативно-тактическими баллистическими ракетами. Выполнение этих задач было решено возложить на зенитную ракетную систему С-300В, разработка которой началась в конце 1960-х годов.

При создании ЗРС С-300 предполагалось, что в новой многоканальной зенитной ракетной системе средней дальности, разрабатываемой для Сухопутных войск, Войск ПВО страны и ВМФ, будет использоваться унифицированная ракета и общие радиолокационные средства. Во второй половине 1960-х разработчики считали реальным использовать одинаковые ЗУР и РЛС для поражения аэродинамических и баллистических целей, разместив их на колесной и гусеничной базе, а также на кораблях. Однако вскоре выяснилось, что специфика применения комплексов в различных условиях требует индивидуального подхода. Зенитные ракетные подразделения ПВО СССР опирались на развитую радиолокационную сеть и системы автоматизированного управления. Традиционно сложилось, что зенитные дивизионы защищали стратегически важные объекты, неся боевое дежурство на стационарных, хорошо подготовленных в инженерном отношении позициях. Комплексы ПВО Сухопутных войск зачастую работали в отрыве от радиотехнических подразделений, и поэтому в их состав вводились собственные средства обнаружения, целеуказания и управления. В ходе проектирования морского комплекса требовалось учитывать особые условия: качку, солёные брызги и необходимость совмещения с другими корабельными системами. В итоге разработку ЗРС С-300П, С-300В и С-300Ф поручили различным организациям. Частично унифицировать удалось только радиолокаторы обнаружения систем С-300П и С-300В, а также ЗУР, используемые в ЗРС С-300П и С-300Ф.

ЗРС С-300В


Войсковая зенитная ракетная система С-300В задумывалась как универсальное средство противоракетной и противовоздушной обороны. Она должна была обеспечить защиту от баллистических ракет MGM-52 Lance, MGM-31A Pershing IA, аэробаллистических ракет воздушного базирования SRAM, крылатых ракет, дальних бомбардировщиков, самолётов тактической и палубной авиации, боевых вертолётов — при их массированном применении в условиях активного огневого и радиоэлектронного противодействия противника. В связи с необходимостью поражения аэродинамических и баллистических целей для ЗРС С-300В пришлось создавать два новых типа зенитных ракет и для обеспечения требуемого уровня подвижности в условиях прифронтового бездорожья размещать все основные элементы системы на гусеничном шасси. Все боевые средства ЗРС С-300В используют унифицированную гусеничную базу, заимствованную у 203-мм САУ 2С7 «Пион». При этом с учётом специфики размещения элементов ЗРС моторно-трансмиссионного отделение было перенесено в кормовую часть машины. Одной заправки топливом хватало на марш протяженностью до 250 км со скоростью до 50 км/ч и ведение боевой работы в течение двух часов. Все боевые машины С-300В были оборудованы собственными источниками энергоснабжения и средствами телекодовой связи.

ЗРС С-300В1


В связи с высокой сложностью работы велись в два этапа. В 1983 году на вооружение была принята ЗРС С-300В1, предназначенная для уничтожения аэродинамических целей и тактических баллистических ракет типа MGM-52 Lance. Первоначально в состав системы входили: радиолокационная станция кругового обзора 9С15 «Обзор-3», мобильный командный пункт 9С457, многоканальная станция наведения ракет 9С32, самоходная пусковая установка 9А83 и самоходная пускозаряжающая установка 9А85.

Трёхкоординатная РЛС 9С15 «Обзор-3», работающая в сантиметровом частотном диапазоне, обеспечивала обнаружение самолётов на дальности до 240 км. Баллистические ракеты «Ланс» могли быть обнаружены на дальности 115 км.

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет

РЛС 9С15 «Обзор-3»


Антенный пост и все аппаратные средства станции размещены на гусеничном шасси «Объект 832». На гусеничной машине массой 47 т устанавливался дизельный двигатель мощностью 840 л.с. Экипаж 4 человека.

Управление действиями зенитных ракетных дивизионов осуществлялось с командного пункта 9С457. При этом на мобильный КП по линиям связи поступала радиолокационная информация со станций обнаружения воздушных и баллистических целей и станции наведения ракет. Благодаря высокой степени автоматизации боевой работы операторы могли обрабатывать до 200 воздушных целей, производить сопровождение до 70 целей, принимать информацию от вышестоящего командного пункта и станции наведения ракет 9С32, определять тип цели, а также выбирать наиболее опасные. Каждые 3 секунды могло быть выдано целеуказание по 24 целям. Время от получения отметок целей до выдачи указания во время работы с РЛС 9С15 — 17 секунд. В режиме противоракетной обороны среднее время обработки информации составляет 3 секунды, а рубеж выдачи целеуказания — от 80 до 90 км.

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет

Командный пункт 9С457


Все средства командного пункта 9С457 установлены на гусеничном шасси «Объект 834. Масса мобильного командного пункта 9С457 в боевом положении составляет 39 т. Экипаж – 7 человек.

Многоканальная станция наведения ракет 9С32 построена с использованием трёхкоординатной когерентно-импульсной РЛС, работающей в сантиметровом частотном диапазоне. Использование фазированной антенной решётки позволяет осуществлять электронное сканирование луча. Управление лучом производится специальной ЭВМ. Станция может вести поиск целей в заданном секторе как автономно, так и в режиме целеуказания и одновременно управлять пусковыми и пускозаряжающими установками. По поступившему целеуказанию станция наведения осуществляет поиск, обнаружение и захват на автосопровождение назначенных для обстрела целей. Захват может осуществляться автоматически или вручную. Обеспечивается одновременный обстрел 6 целей, при наведении на каждую 2 ракет.

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет

Многоканальная станция наведения ракет 9С32


Все средства многоканальной станции наведения ракет 9С32 установлены на специальное гусеничное шасси «Объект 833». Масса в боевом положении 44 т. Экипаж – 6 человек.

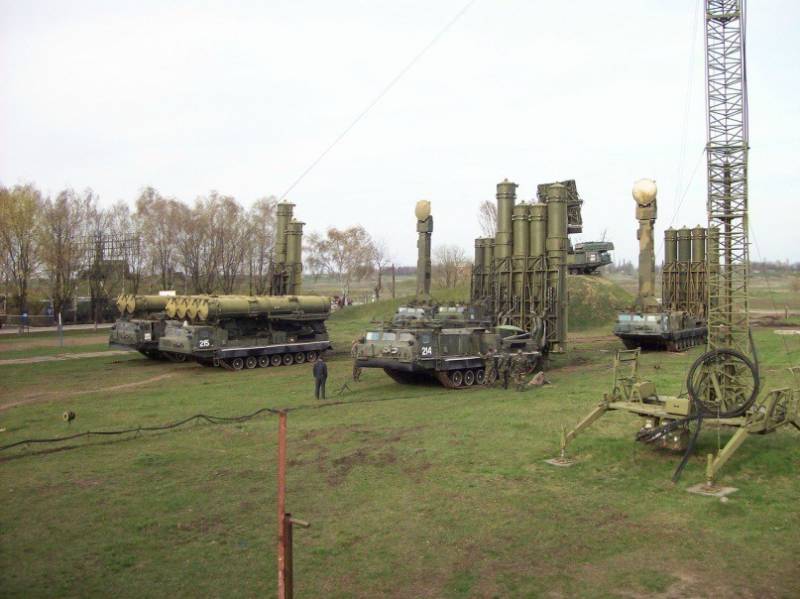

На самоходной пусковой установке 9А83 размещены четыре зенитных управляемых ракеты 9М83 в транспортно-пусковых контейнерах и средствами подготовки к запуску, станция подсветки цели, средства телекодовой связи, оборудование топопривязки и навигации и газотурбинный двигатель для автономного электроснабжения.

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет

Самоходная пусковая установка 9А83 в транспортном положении


Подготовка ракет к запуску осуществляется после получения команды от многоканальной станции наведения ракет 9С32. Установка способна запустить две из четырёх ракет с интервалом 1,5-2 секунды. Во время работы 9А83 происходит постоянный обмен информацией с 9С32, производится анализ целеуказания и отображение положения цели в зоне поражения. После запуска зенитных ракет пусковая установка выдаёт на станцию наведения 9С32 информацию о количестве ЗУР, стартовавших с нее или с сопряженной с нею пускозаряжающей установки. Осуществляется включение антенной и передающей систем станции подсвета цели на излучение в режиме передачи команд радиокоррекции полета ЗУР, а также ее переключение на излучение в режиме подсвета цели.Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет

Самоходная пусковая установка 9А83 в боевом положении


Все элементы пусковой установки 9А83 установлены на специальное гусеничное шасси «Объект 830». Масса в боевом положении – 47,5 т, экипаж – 3 человека.

Заряжание пусковой установки осуществляется с помощью пускозаряжающей установки 9А85. При предварительном кабельном сопряжении время переключения аппаратуры ПУ с собственного боекомплекта ЗУР на боекомплект пускозаряжающей установки не превышает 15 секунд.

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет

Пускозаряжающая установка 9А85 в транспортном положении


На гусеничном шасси «Объект 835» ПЗУ 9А85 размещены не только транспортно пусковые контейнеры с зенитными ракетами и гидравлические приводы переводящие их в вертикальное положение, но и подъёмный кран грузоподъёмностью 6350 кг. Это позволяет производить заряжание СПУ 9А83 или самозаряжание с грунта и с транспортных средств. Полный цикл заряжания 9А83 — не менее 50 минут. Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет
В отличие от остальных элементов ЗРС С-300В, для обеспечения электропитания ПЗУ 9А85 используется дизельный агрегат вместо газотурбинного. Масса в боевом положении – 47 т, экипаж – 3 человека.

Первоначально в составе ЗРС С-300В1 применялась только ЗУР 9М83, предназначенная для поражения самолетов в условиях интенсивного радиопротиводействия, крылатых ракет и баллистических ракет типа MGM-52 Lance.

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет

ЗУР 9М83 рядом с транспортно-пусковым контейнером


9М83 представляет собой твердотопливную двухступенчатую ракету, выполненную по аэродинамической схеме "несущий конус" с газодинамическими органами управления первой ступени. На хвостовом отсеке маршевой ступени размещены четыре аэродинамических руля и четыре стабилизатора. Поражение цели обеспечивается осколочной боевой частью направленного действия, весящей 150 кг. Ракеты эксплуатируются в транспортно-пусковых контейнерах не менее 10 лет без проверок и обслуживания.

Пуск ракеты производится при вертикальном положении ТПК с помощью порохового аккумулятора давления. После выхода ракеты из транспортно-пускового контейнера включаются импульсные двигатели, ориентирующие ЗУР в сторону цели, после чего запускается первая разгонная ступень. Время работы первой ступени составляет от 4,2 до 6,4 секунд. При пусках в дальнюю зону по аэродинамическим целям запуск двигателя маршевой ступени производится с задержкой до 20 секунд по отношению к моменту окончания работы двигателя стартовой ступени. Маршевый двигатель работает от 11,1 до 17,2 секунд. Управление ракетой осуществляется посредством отклонения четырех аэродинамических рулей. ЗУР наводится на цель системой командно-инерциального управления по методу пропорциональной навигации с переходом на самонаведение примерно за 10 секунд до подлета к цели. Наведение на цель может осуществляться в двух режимах. Первый — инерциальное управление с последующим самонаведением. В этом режиме на бортовое оборудование ракеты по радиоканалу поступает информация о положении цели. При сближении с целью происходит её захват с помощью аппаратуры самонаведения. Второй режим — командно-инерциальный метод управления с последующим наведением. В таком режиме ракета сопровождается с помощью станции наведения. При достижении необходимой дистанции до цели ракета захватывает цель аппаратурой самонаведения и в непосредственной близости разворачивается для максимального эффекта направленной боевой части. Подрыв боевой части осуществляется по команде радиовзрывателя при появлении в приёмнике отражённого сигнала от цели. При промахе производится самоликвидация.

Длина ракеты – 7898 мм, максимальный диаметр – 915 мм, масса – 2290 кг. Масса ЗУР с ТПК — 2980 кг. Скорость полёта – 1200 м/с. Максимальная перегрузка – 20 G. Дальняя граница зоны поражения составляет 72 км, ближняя – 6 км. Досягаемость по высоте – 25 км, минимальная высота – 25 м. Дальность захвата ГСН цели с ЭПР 0,1м² — 30 км. Вероятность поражения БР типа MGM-52 Lance составляла 0,5-0,65, цели типа «истребитель» — 0,7-0,9.

Для середины 1980-х годов ЗРС С-300В1 обладала выдающимися характеристиками. По дальности поражения аэродинамических целей ракета 9М83 была сравнима с ЗУР 5В55Р, использовавшейся в составе ЗРС С-300ПТ-1/ПС. При этом армейская ЗРС С-300В1 обладала возможностью борьбы с тактическими ракетами. Однако не обеспечивалась приемлемая вероятность борьбы с баллистическими ракетами, имевшими дальность пуска более 150 км, и надёжное поражение авиационных аэробаллистических ракет SRAM. Для уничтожения таких сложных целей была создана ЗУР 9М82, доводка которой продолжалась до 1986 года. Ракета 9М82 внешне похожа на ЗУР 9М83 и имеет такую же компоновку и методы наведения, но при этом являлась более крупной и тяжелой. Ракета 9М82 предназначалась в основном для борьбы с отделившимися головными частями баллистических ракет типа MGM-31A Pershing IA, аэробаллистическими ракетами воздушного базирования SRAM и самолётами-постановщиками помех.

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет

Сравнительные размеры и компоновка ракет 9М82 и 9М83


Масса снаряженной ракеты 9М82 – 4685 кг. Диаметр – 1215 мм, длина – 9918 мм. Скорость полёта ракеты – 1800 м/с. Зона поражения по дальности – до 100 км. Минимальная дальность стрельбы – 13 км. Досягаемость по высоте – 30 км. Минимальная высота – 1 км. Вероятность поражения головной части ракеты MGM-31A Pershing IA одной ЗУР 9М82 – 0,4-0,6, ракеты SRAM – 0,5-0,7.

Для применения ЗУР 9М82 были созданы собственные радиолокационные средства, самоходные пусковые установки и пускозаряжающие машины. Таким образом, разработчики фактически создали два максимально унифицированных комплекса, предназначенные для поражения ТР с малой дальностью стрельбы (15–80 км) и аэродинамических целей на дальности до 72 км, а также ОТР с большой дальностью стрельбы (50–700 км), сверхзвуковых малогабаритных КР и крупных высотных постановщиков помех на дальности до 100 км.

В полном составе ЗРС С-300В была принята на вооружение в 1988 году. В зенитный ракетный дивизион, помимо уже упомянутых средств, вошли: РЛС программного обзора 9С19М2 "Имбирь", пусковая установка 9А82 и пускозаряжающая установка 9А84.

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет

Самоходная пусковая установка 9А82 в боевом положении


Основным отличием самоходной пусковой установки 9А82 и пускозаряжающей установки 9А84 от СПУ 9А83 и 9А85 является использование более крупных и тяжелых ракет. Это потребовало применения более мощных средств погрузки и заряжания и привело к сокращению числа ЗУР на одной машине до двух единиц. Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет
Основное отличие СПУ «тяжелых» ракет заключается в конструкции устройства, переводящего контейнеры в стартовое положение, и в механической части станции подсвета цели. Масса, габариты и характеристики подвижности машин с двумя ракетами 9М82 соответствуют машинам с четырьмя ракетами. Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет

Пускозаряжающая установка 9А84 на марше


Радиолокационная станция программного обзора 9С19М2 "Имбирь" работает в сантиметровом частотном диапазоне, обладает большим энергетическим потенциалом и высокой пропускной способностью. Электронное сканирование луча в двух плоскостях позволяет в процессе обзора быстро обеспечивать анализ секторов целеуказания с КП 9C457 системы с высоким темпом (1-2 с) обращения к обнаруженным отметкам для взятия на сопровождение высокоскоростных целей. Схема автоматической компенсации скорости ветра (сноса дипольных отражателей) в сочетании с быстродействующим электронным сканированием позволяет обеспечивать неуязвимость от воздействия пассивных помех. Высокий энергетический потенциал и цифровая обработка принятых сигналов обеспечивает хорошую защищенность от активных шумовых помех.Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет

РЛС программного обзора 9С19М2 "Имбирь"


В режиме обнаружения баллистических ракет «Першинг» зона обзора составляет ±45° по азимуту и 26° — 75° по углу места. При этом угол наклона нормали к поверхности ФАР относительно горизонта составляет 35°. Время обзора указанного сектора поиска с учетом сопровождения двух трасс целей — 13-14 секунд. Максимальное количество сопровождаемых трасс — 16. Обеспечивается обзор на дальности 75-175 км. Ежесекундно координаты и параметры движения цели передаются на КП системы. Для обнаружения высокоскоростных крылатых ракет в диапазоне дальностей 20-175 км используется режим просмотра пространства ±30° по азимуту, 9-50° по углу места. Параметры движения целей передаются на КП по телекодовой линии связи два раза в секунду. При работе по высотным воздушным целям и постановщикам помех направление обзора задается по телекодовой линии связи с КП системы или оператором станции и составляет ±30° по азимуту, 0-50° по углу места, при угле наклона нормали ФАР к горизонту 15°. РЛС 9С19М2 способна обнаружить высокоскоростные цели с малой отражающей поверхностью в условиях сильных помех, когда работа других радиолокаторов невозможна. Аппаратура станции размещена на гусеничном шасси "Объект 832". Масса РЛС ПО в боевом положении составляет 44 т. Расчет — 4 человека.Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет
После принятия на вооружение в 1988 году ЗРС С-300В зенитный ракетный дивизион в окончательном виде состоял из КП 9С457, РЛС 9С15М, РЛС ПО 9С19М2 и трёх-четырёх зенитных ракетных батарей, в каждую из которых входили одна многоканальная станция наведения ракет 9С32, две ПУ 9А82, одна пускозаряжающая установка 9А84, четыре ПУ 9А83 и две пускозаряжающие установки 9А85. Помимо основных боевых машин, станций наведения и радиолокаторов, в дивизионе также имеются средства энергоснабжения, технического обеспечения и обслуживания на шасси грузовых автомобилей.

Дивизион может одновременно обстрелять 24 цели, с наведением на каждую двух ракет и обеспечивает круговую оборону по аэродинамическим целям. Имеется возможность сосредоточения усилий всех зенитных батарей при отражении массированного удара воздушного противника. В режиме ПРО+ПВО дивизион способен отразить удар 2–3 баллистических ракет, из них 1–2 одновременно, последующих — с интервалом 1–2 мин. Каждый зрдн С-300В способен прикрыть от ударов баллистическими ракетами площадь до 500 км².

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет
Два-три дивизиона организационно сводились в зенитную ракетную бригаду, которой также придавались дополнительные радиолокационные средства обнаружения воздушных целей (РЛС 1Л13 «Небо-СВ»), и пункт обработки радиолокационной информации. Управление действиями дивизионов осуществлялось с КП зрбр при помощи АСУ "Поляна-Д4".

В ходе ведения боевых действий зрбр развертывается в боевой порядок в позиционном районе. Боевой порядок строится с учетом особенностей оперативного расположения войск и вероятных направлений ударов воздушного противника. Как правило, дивизионы располагаются в две линии. В отдельных случаях, например, при ожидаемых действиях воздушного противника на широком фронте — в одну линию.

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет
Зенитная ракетная бригада С-300В в обороне должна обеспечить прикрытие главных сил армии и фронта, на предполагаемом или выявленном направлении главного удара противника. В наступлении зенитные ракетные дивизионы должны следовать за танковыми и мотострелковыми дивизиями и обеспечивать противовоздушную и противоракетную оборону штабов и мест сосредоточения войск. В мирное время зрдн С-300В поочерёдно несли боевое дежурство вблизи пунктов постоянной дислокации, обеспечивая ПВО и ПРО стратегически важных объектов.

Как уже говорилось, ЗРС С-300В в окончательном виде была принята на вооружение в 1988 году, то есть намного позже, чем ЗРС С-300ПТ/ПС. Развал Советского Союза и начавшиеся «экономические реформы», приведшие к сокращению оборонного бюджета, самым негативным образом сказались на количестве построенных С-300В, число зрдн, которых поступило в войска, примерно в 10 раз меньше, чем С-300ПС. Производство ЗРС С-300В и ЗУР 9М82 и 9М83 было завершено в начале 1990-х. По этой причине во фронтовом и армейском звене так и не удалось заменить в пропорции 1:1 устаревшие ЗРК «Круг». На момент развала СССР бригады, вооруженные ЗРС С-300В1/В, имелись не во всех военных округах, и комплексом армейского подчинения стал ЗРК «Бук-М1», имевший ограниченные противоракетные возможности.

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет

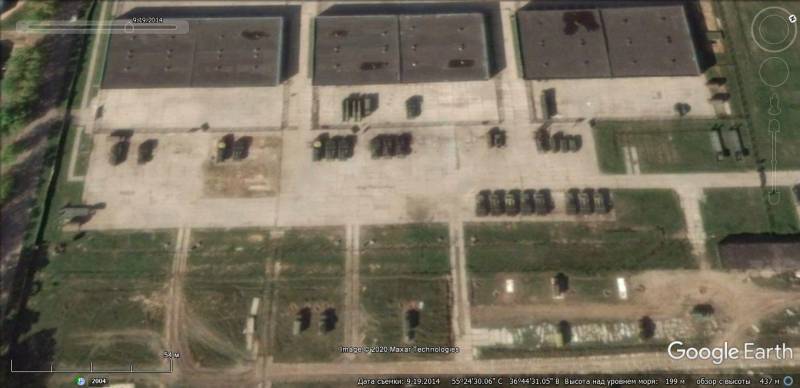

Спутниковый снимок Google Earth: элементы ЗРС С-300В в пункте постоянной дислокации в Наро-Фоминске


Так, в подмосковный Наро-Фоминск после вывода из Западной группы войск была передислоцирована одна 202-я зенитная ракетная бригада, в настоящее время она находится в составе Западного военного округа.

Возможно, читателям будет интересно сравнить зенитную ракетную систему С-300В, создававшуюся для войсковой ПВО, и С-300ПС, ставшую в 1990-е годы основой зенитно-ракетных войск ПВО страны. ЗРС С-300В начала поступать в войска на 5 лет позже, чем ЗРС С-300ПС. К тому моменту в боекомплекте С-300ПС уже имелась ЗУР 5В55РМ с дальностью стрельбы 90 км. В то же время тяжелая ракета 9М82 могла поражать маломаневренные постановщики помех на дальности до 100 км, а основная ракета 9М83 из арсенала С-300В, предназначенная для борьбы с воздушными целями, имела зону поражения 72 км. ЗУР 5В55Р и 5В55РМ стоили дешевле, но они не обладали противоракетными возможностями. В силу использования гусеничного шасси и гораздо более сложных радиолокационных средств ЗРС С-300В по сравнению с С-300ПС была намного дороже. Зенитный ракетный дивизион С-300В мог одновременно обстрелять 24 цели и наводить на каждую две ракеты. Дивизион С-300ПС одновременно обстреливал 12 целей с наведением на каждую двух ракет. Однако преимущество С-300В во многом было формальным, в зрдн С-300ПС обычно имелось 32 готовых к применению ЗУР, а в зрдн С-300В – 24 ракеты 9М83, предназначенные для противодействия аэродинамическим целям и 6 тяжелых ракет 9М82 для перехвата баллистических ракет и аэробаллистических крылатых ракет. Таким образом, зрдн С-300ПС при существенно меньшей стоимости нового комплекса лучше подходила для борьбы с воздушным противником. Зенитная ракетная система С-300П была лучше приспособлена к несению длительного боевого дежурства на подготовленных в инженерном отношении позициях.

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет
Кроме того, зрдн С-300В, обладая хорошей огневой производительностью, требовал больше средств на эксплуатацию и обслуживание. Достаточно сложной является процедура перезарядки самоходных пусковых установок и пускозаряжающих машин, использующих ракеты 9М82. Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет
Отсутствие достаточного финансирования, прекращение производства зенитных ракет и исчерпание запаса запасных частей привело к снижению уровня боеготовности имеющихся в войсках ЗРС С-300В. Обычным делом стало несение боевого дежурства сокращённым числом ЗУР на самоходных пусковых установках.Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет
В период «сердюковщины» система ПВО Сухопутных войск была ещё больше ослаблена. В связи с деградацией системы противовоздушной обороны страны было принято «мудрое» решение — часть зенитных ракетных бригад, оснащённых С-300В и «Бук-М1», передать в ВКС РФ, где на их базе сформировали зенитные ракетные полки. Кроме того, один 1545-й зенитный ракетный полк 44-й дивизии ПВО до 2016 года находился в подчинении командования Балтийского флота.

Для ликвидации прорех, образовавшихся в нашей системе ПВО, ЗРС С-300В наряду с С-300ПС/ПМ и С-400 до недавнего времени несли постоянное боевое дежурство, обеспечивая противовоздушную оборону стратегически важных объектов, административных и оборонно-промышленных центров. Так, на Дальнем Востоке город Биробиджан до весны 2018 года прикрывал 1724-й зрп, в котором имелось два зрдн С-300В.

Зенитные ракетные системы С-300В имеются на российских военных базах за рубежом. Защиту 102-й российской военной базы в Армении от средств воздушного нападения и ударов тактическими ракетами обеспечивает 988-й зенитно-ракетный полк, в составе которого имеется два дивизиона. Согласно последней информации, до перевооружения на модернизированную ЗРС С-300В4 дивизионы в окрестностях Гюмри несли боевое дежурство усечённым составом.

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет
В 2016 году стало известно, что дивизион С-300В, доставленный в Сирию, развёрнут в окрестностях порта Тартус, где осуществляется разгрузка российских транспортных судов, доставляющих грузы оборонного назначения. Сообщалось, что станции обнаружения противовоздушного комплекса неоднократно обнаруживали и сопровождали американские боевые самолёты. Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет

Спутниковый снимок Google Earth: позиция ЗРС С-300В на Сахалине


Иногда ЗРС С-300В выступал в качестве временного решения при обеспечении ПВО стационарных объектов. Так, в конце 2013 года в 5 км к юго-востоку от Южно-Сахалинска был развёрнут дивизион С-300В. Однако в августе 2018 года на этой позиции его заменил дивизион С-300ПС с приданными дополнительными радиолокационными средствами. В настоящее время комплексы С-300В, построенные около 30 лет, назад уже выработали свой ресурс и выводятся из эксплуатации.

ЗРС С-300ВМ и С-300В4


Несмотря на прекращение серийного строительства С-300В, головной разработчик концерн "Антей" продолжил совершенствование универсальной зенитной ракетной системы. В начале 2000-х иностранным покупателям была предложена экспортная версия С-300ВМ "Антей-2500" — результат глубокой модернизации ЗРС С-300В. Эта система получила возможность эффективно противодействовать как баллистическим ракетам с дальностью пуска до 2500 км, так и всем видами аэродинамических и аэробаллистических целей. В С-300ВМ использованы новые ЗУР 9М83М с дальностью поражения аэродинамических целей до 200 км, способные маневрировать с перегрузкой до 30 G и 9М82М — для перехвата на встречных курсах баллистических целей, летящих со скоростью до 4500 м/с. Максимальная дальность стрельбы по БР – 40 км. При этом на одну цель можно наводить до 4 ракет.Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет
Модернизация радиолокационных станций позволила существенному увеличить энергетический потенциал. Внедрение более совершенных вычислительных средств и программного обеспечения позволило существенно сократить время реакции комплекса и повысить скорость обработки информации. Новые средства топопривязки и навигации увеличили точность определения координат элементов ЗРС, что совместно с использованием цифровой аппаратуры связи улучшило управляемость боевой работой. Эти и другие усовершенствования позволили вдвое по сравнению с С-300В увеличить максимальную дальность стрельбы системы при перехвате баллистических ракет, а эффективность борьбы с аэродинамическими целями возросла более чем в 1,5 раза.

В 2013 году была завершена поставка двух дивизионов С-300ВМ в Венесуэлу. В 2016 году три дивизиона приобрёл Египет. Однако ряд источников отмечает, что ЗРС С-300ВМ имеет меньший боекомплект, чем базовая модификация С-300В.

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет
Зенитная ракетная система С-300ВМ «Антей-2500», в отличие от С-300В, по финансовым соображениям не получила отдельные тяжелую пусковую и легкую пускозаряжающую установки. В результате в системе С-300ВМ на пусковых установках размещаются легкие ЗУР, а тяжелые противоракеты только на пускозаряжающих.

Помимо экспортного варианта С-300ВМ "Антей-2500", за годы, прошедшие с момента прекращения производства ЗРС С-300В, были созданы модификации: С-300ВМ1, С-300ВМ2, С-300ВМД, отличающиеся радиолокационным оборудованием, аппаратурой управления, связи и зенитными ракетами. Однако ни один из этих вариантов так и не стал серийным. Наработки, полученные в процессе создания данных модификаций, реализованы в серийной системе С-300В4, полигонные испытания которой начались в 2011 году, а принятие на вооружение Сухопутных ПВО состоялось в 2014 году.

Зенитная ракетная система С-300В: против самолётов, крылатых и баллистических ракет
Достоверной информации об этой системе немного. С достаточно высокой долей уверенности можно утверждать, что благодаря использованию более мощных радиолокаторов и внедрению новых ракет с увеличенной стартовой массой дальность пуска по высотным аэродинамическим целям превысила 350 км. Высота перехвата доведена до 40 км.

Обновленная версия стала полностью цифровой. Она способна одновременно обстреливать и гарантированно поражать 24 аэродинамические цели, включая малозаметные объекты, в том числе самолеты-невидимки, или 16 баллистических ракет, летящих со скоростью до 4500 м/с. Согласно информации, опубликованной в СМИ, боевая эффективность ЗРС С-300В4 увеличилась в 2—2,3 раза. Повышение разведывательных и огневых возможностей, помехозащищенность достигнуты за счет внедрения новых технологий и элементной базы, повышения уровня автоматизации управления процессами боевой работы, внедрения передовых технологий и алгоритмов в процессы обработки радиолокационной и командной информации.

В состав зенитной ракетной батареи С-300В4 входят: МСНР 9С32М1, до шести ПУ 9А83М2 с четырьмя «лёгкими» ЗУР 9М83М на каждой, до шести ПЗУ 9А84–2 с двумя «тяжёлыми» ЗУР 9М82МД на каждой. В системе С-300В4 «лёгкие» ЗУР 9М83М размещаются только на пусковых установках 9А83М2, а «тяжёлые» ЗУР 9М82МД — только на пускозаряжающих установках 9А84–2. Пусковая установка 9А83М2 является универсальной, способной формировать полётные задания и управлять в полёте как «лёгкой», так и «тяжёлой» ракетами.

В 2014 году началась модернизация имевшихся в войсках ЗРС С-300В до уровня С-300В4. Для того чтобы полностью не оголять противовоздушную оборону войск и стратегически важных объектов дивизионы, из состава зенитных ракетных бригад и полков направлялись на предприятия концерна ПВО «Алмаз-Антей»» поочерёдно. В ходе работ, помимо замены электронных блоков, осуществляется восстановительный ремонт гусеничных машин, выпуск которых давно прекращён.

Согласно сведениям, опубликованным в открытых источниках, по состоянию на конец 2018 года в Сухопутных войсках имелось три бригады окружного подчинения, по два дивизиона в каждой: ЗВО – 202 зрбр (Московская область, г. Наро-Фоминск), ЮВО – 77 зрбр (Краснодарский край, г. Кореновск), ЦВО – 28-я зрбр (Челябинская область, г.Чебаркуль). По информации МО РФ, в 2019 году ещё одну бригаду, вооруженную С-300В4, планировалось сформировать в Восточном военном округе, но воплощено ли это в жизнь, не известно. В 2014 году было запланировано, что после доведения всех ЗРС С-300В, имевшихся в Сухопутных войсках до уровня С-300В4, следующим этапом станет модернизация зенитных ракетных систем С-300В, состоящих на вооружении в зенитных ракетных полках ВКС РФ. С учётом того, что в российских вооруженных силах на данный момент имеется максимум 12 зрдн, оснащённых С-300В4, были озвучены планы о строительстве новых зенитных ракетных систем этого типа. Впрочем, непонятно, на каком гусеничном шасси в этом случае будут размещены командные пункты, радиолокаторы, пусковые и пускозаряжающие установки.

В конце публикации, посвящённой ЗРС С-300В, хотелось бы остановиться на вопросе, который достаточно часто задают читатели, интересующиеся проблематикой ПВО. С учётом того, что в наших вооруженных силах имеется значительное количество ЗРС С-300П и С-400, не всем понятно, зачем нужна модернизированная система С-300В4. Тем более что в составе ЗРС С-400 с самого начала было заявлено использование дальнобойной ЗУР 40Н6Е с дальностью стрельбы до 380 км.

Многие забывают, что ЗРС С-300В изначально создавалась как универсальная система, предназначенная для обеспечения противовоздушной и противоракетной обороны крупных войсковых группировок на театре военных действий. В связи с этим все основные элементы С-300В размещались на гусеничных машинах, а в боекомплекте имелись ракеты, способные уничтожать аэродинамические и баллистические цели. Справедливости ради стоит сказать, что создателям новейшей модификации С-300В4 удалось раньше внедрить дальнобойную ракету, в то время как российские официальные лица с 2007 года обещали, что новая ЗУР для С-400 близка к завершению испытаний и вот-вот поступит на вооружение. Согласно имеющейся информации, серийное производство ракет 40Н6Е, которые должны стать «длинной рукой» ЗРС С-400, уже началось, но в войсках их пока очень мало. Если не принимать во внимание специфические требования, предъявляемые к зенитной системе, предназначенной для применения в Сухопутных войсках, то основным недостатком С-300В4 является очень высокая стоимость, что, собственно, и делает данную ЗРС неконкурентоспособной по сравнению с С-400 в объектовой ПВО. Таким образом, зенитная ракетная система С-300В4 занимает собственную уникальную нишу в противовоздушной обороне Сухопутных войск.

Окончание следует…

Blogger, как сообщается, обнаружил российскую ЗРК С-300 на испытательном полигоне в США (ФОТО)

Viral

Получить короткий URL

США известны закупить хотя бы один С-300, лишенный своей электроники в 1990-х годах, с американской и израильской военной делегацией, которая, как сообщается, была отправлена ​​в Украину в прошлом году для ознакомления с модернизированной версией системы ПВО после того, как Россия отправила С-300 в Сирию ,

Военный блогер опубликовал спутниковую фотографию того, что, по его мнению, является системой С-300, работающей на полигоне где-то в США.«

На фото показаны несколько компонентов системы, в том числе пусковые установки 5П85ПТ, установленные на полуприцепах, и система управления огнем 30Н6.

Блогер, который на своей странице в Твиттере занимается анализом спутниковых данных с помощью Google Earth, не уточнил местоположение системы, не имея дополнительной информации о том, была ли она работоспособной или это всего лишь макет. Он удалил исходный пост после того, как его начали подхватывать российские СМИ.

Загадочный спутниковый снимок вызвал волну интереса среди русскоязычных пользователей социальных сетей и средств массовой информации: по крайней мере, одно издание предположило, что система может быть частью подготовки США к военной операции против Венесуэлы, в которой есть как минимум два батальона. С-300ВМС - модернизированная версия системы, охраняющей свои военные объекты и государственные объекты.

Помимо Венесуэлы, С-300 эксплуатируется союзниками США по НАТО, включая Болгарию, Словакию и Грецию. В 1994 году Соединенные Штаты тайно купили в Беларуси по крайней мере один комплекс С-300 с удаленными электроникой и радиолокационным оборудованием, предполагая, что недостающие компоненты позже были обнаружены в Казахстане.

С-300 был принят на вооружение советских вооруженных сил в 1978 году и с тех пор поставлен более чем в десяток стран в различных модификациях. Россия начала модернизировать свою мобильную систему противовоздушной обороны в 2000-х годах, а в 2007 году военные приняли на вооружение первый из своих С-400.Россия по-прежнему имеет около 2000 пусковых установок С-300 всех модификаций, постепенно модернизируя их, включая улучшенную электронику, лучшую РЛС и большую дальность действия.

.

Топ-10 лучших бюджетных камерофонов для фотографий до 300 лет 2020

Если вы ищете бюджетный смартфон с хорошей камерой, то вы попали в нужное место. Камеры в смартфонах прошли долгий путь за последние несколько лет, благодаря ряду функций, которые значительно улучшили качество изображений, создаваемых смартфонами, включая оптическую стабилизацию изображения (OIS), сенсоры большего размера, яркие линзы и даже создание оптического зума. их даже лучше для фотографии. Но вам не нужно тратить целое состояние, чтобы получить хорошую камеру на вашем смартфоне, здесь мы рассмотрим лучших телефонов с камерой, доступных по цене менее 300 фунтов стерлингов без sim-карты.

Вы также найдете более подробные комментарии по каждому из смартфонов, представленных в нашем списке, в обзорах, а также взгляните на наши разделы техники и функций, где вы найдете ряд статей, которые заставят вас щелкнуть лучшие снимки со смартфонов в кратчайшие сроки.

1. Честь 9

Huawei Honor9 (1)

Смартфоны Honor являются частью более доступной линейки смартфонов Huawei, а Honor 9 - это смартфон премиум-класса, но по более разумной цене (всего около 300 фунтов стерлингов).Возможно, он не такой новый, как некоторые из перечисленных ниже смартфонов, но с оценкой 4,5 звезды мы не рассматривали бюджетный смартфон, который побил бы его общий балл ... пока.

Honor 9 предлагает смартфон с двумя камерами, много оперативной памяти и памяти, стильный и красивый дизайн и предлагает все это по гораздо более низкой цене, чем вы ожидаете. Двойная камера предлагает «гибридный зум», дающий двукратный зум, лишь с небольшой потерей качества изображения. Черно-белая камера делает впечатляюще четкие и детализированные изображения с разрешением 20 мегапикселей, а шум хорошо контролируется как при цветной, так и при черно-белой съемке.

Несмотря на то, что у смартфона нет водонепроницаемого корпуса, есть несколько смартфонов в этой ценовой категории, которые бы это сделали. Камера также записывает видео 4K, и результаты хорошие. Самый большой недостаток - отсутствие оптической стабилизации изображения (OIS), которая влияет не только на фотографии, но и на видео.

Если вы хотите попробовать настоящую черно-белую фотографию и у вас нет денег на Leica M Monochrom, то смартфон Honor 9 с черно-белой камерой станет отличным выбором.

Краткие характеристики камеры: Цветной датчик 12 МП, объектив f / 2.2, 27-мм эквивалентный 20-мегапиксельный черно-белый датчик, объектив f / 2.2, 27-мм эквивалентная фронтальная камера 8 МП f / 2, видео 4K со скоростью 30 кадров в секунду со стереозвуком, видео FullHD со скоростью 60 кадров в секунду , Видео 720p при 120 кадрах в секунду, EIS, электронная стабилизация изображения, ISO50-ISO3200

Общая оценка: Huawei Honor9 (1)

Купить на Amazon UK Купить на Amazon USA

2. Honor 9X

Honor 9X

Honor 9X - это круто выглядящий смартфон с хорошей камерой, и когда вы сочетаете это с хорошей батареей и очень разумной ценой, вы не ошибетесь с Honor 9X, если у вас ограниченный бюджет.

Вам действительно нужна опция 48MP? Вероятно, нет, и было бы неплохо увидеть дизайн из металла и стекла, но это не меняет того факта, что Honor 9 - прекрасный смартфон с забавной всплывающей камерой, большим экраном и многофункциональным приложением для камеры. и, что немаловажно, гнездо для наушников.

У камеры есть некоторые недостатки, которые немного подводят Honor 9X, такие как эффекты боке, отсекающие ваш объект, странная перенасыщенная фотография и мусорный цифровой зум, но по большей части Honor 9X будет делать хорошие изображения с хорошими уровни резкости и цветопередачи (тем более, если вы просто собираетесь публиковать изображения в социальных сетях).Однако, если фотография - ваша основная причина для покупки нового смартфона, вы, вероятно, предпочтете качество, которое предлагают более премиальные бренды.

В целом, если бюджет является вашим основным фактором, но вам все же нужен смартфон, который может снимать фотографии с умным AI и забавными функциями, которыми вы можете делиться прямо в Facebook или Instagram, подумайте о Honor 9X.

Характеристики камеры: Задняя камера: основная камера 48 МП f / 1,8, сверхширокоугольный 8 МП f / 2,4, датчик глубины 2 МП f / 2,4, Фронтальная камера: 16 МП f / 2.2 всплывающих камеры, стабилизация видео AI, супер ночной режим AIS, камера AI

Общая оценка: Honor 9X

Honor 9X можно приобрести на Amazon UK за 249,99 фунтов стерлингов.

3. Honor 8X

1/125 sec

Вот в чем дело ... Honor 8X - отличный телефон для своей ценовой категории, но это еще и загвоздка - его цена. Honor 8X выглядит и кажется более дорогим, чем есть на самом деле, но когда вы начинаете присматриваться, некоторые функции не так хороши, как выглядит телефон.Второй объектив, составляющий двойную заднюю камеру, не очень хорош, что означает, что эффект боке не всегда бывает точным, нет режима видео 4K, AI может быть немного переусердным, цифровой зум ужасен, и есть небольшая раздражающая вещь разъема microUSB. Однако, с другой стороны, ночной режим превосходен, селфи великолепны, качество повседневного изображения хорошее, а экран в значительной степени точный. Не забывайте, что доступен и режим Pro, чего пока не хватает Apple! Кроме того, я знаю, что мы уже упоминали об этом, но это красивый телефон, который может обмануть большинство, думая, что он стоит намного дороже, чем он.

Итак, кому покупать этот телефон? Мы бы сказали, что подростки, так как он по разумной цене, выглядит круто, имеет простое в использовании приложение для камеры, что означает, что селфи будут готовы к работе в социальных сетях за считанные минуты, но мы знаем, насколько они любят известный бренд, чтобы дать им социальный статус. так что это может быть трудно продать родителям. Другие люди, которые могут быть заинтересованы в Honor 8X, - это те, кто не лоялен к бренду и просто хочет хорошо работающий телефон с приличной камерой, большим 6,5-дюймовым экраном, хорошим временем автономной работы и стильным дизайном по цене, по которой их не будет. получение небольшого кредита.

Да, Honor 8X не идеален, но он достаточно совершенен, чтобы заслужить награду «Рекомендовано».

Характеристики камеры: Задний двойной объектив (20 МП f / 1,8 + 2 МП), фронтальная «селфи» камера 16 МП f / 2,0, ночной режим, AI, режим Pro, ISO50-3200, Full HD и Slo -Мо видео (нет 4К)

Общая оценка: Honor 9X

Купить на Amazon UK Купить на Amazon USA

4. Честь

Honor Play

Honor Play - еще один симпатичный смартфон от Honor, который стоит недорого.У него отличный экран, приличный аккумулятор и он умеет делать хорошие фото. Да, бывают случаи, когда изображениям может не хватать некоторой «привлекательности», и, на противоположном конце шкалы, времена, когда ИИ может добавить немного слишком много «мощи», но в целом это достойный шутер за такую ​​цену. Кроме того, в нее встроено несколько интересных функций, которые делают фотографию увлекательной и творческой. Если вы не хотите тратить на смарт-устройство больше 250 фунтов стерлингов, Honor Play - хороший вариант.

Краткие сведения о камерах: Задняя двойная камера с 16 МП + 2 МП (датчик глубины), 16-мегапиксельная селфи-камера, 6.3-дюймовый экран FHD + с соотношением сторон 19,5: 9, USB-C, видео 4K с EIS, режим диафрагмы, видео 4K с EIS, аккумулятор 3750 мАч, ISO50 до ISO3200

Общая оценка: Honor 9X

Купить на Amazon UK Купить на Amazon USA

5. Nokia 7.1

Nokia 7 1 Blue (2)

Nokia 7.1 имеет отличный экран, двойную камеру и может снимать видео 4K, а это все функции, которые не всегда можно увидеть в недорогих смартфонах. С точки зрения изображения они довольно приличные, но неудивительно, что при падении уровня освещенности ухудшается качество фотографии, которую вы можете сделать.

Если вы ищете умный на вид смартфон, который может делать хорошие фотографии, со встроенным 4K-видео и хорошим экраном, Nokia 7.1 может соответствовать всем требованиям. Это недорогой смартфон, который превосходит своего предшественника, поэтому, если вы не лояльны к бренду и просто хотите иметь хорошо работающий телефон, Nokia 7.1 может стать для вас смартфоном.

Краткий обзор характеристик камеры: Основная камера: 12 МП, основной объектив f / 1,8 и дополнительный объектив 5 МП, f / 2,4 (оптика ZEISS), Фронтальная камера: 8 МП, f / 2.0 (оптика ZEISS), видео: 1080p (обе камеры), 4K (задняя камера), режим Pro, ISO 50-3200

Общая оценка: Honor 9X

Купить на Amazon UK Купить на Amazon USA

6. Nokia 6.1

1/80 sec

Сразу за Nokia 7.1 стоит Nokia 6.1, еще один недорогой смартфон, способный в большинстве ситуаций воспроизводить хорошие изображения и отличное видео. Да, он немного борется при слабом освещении, и когда сцены имеют широкий динамический диапазон, результаты могут быть неутешительными, но в целом он проделал достаточно приличную работу.Кроме того, если учесть, насколько это разумная цена, вы почти можете упустить из виду проблемы с производительностью при слабом освещении, как и во всех других ситуациях, это действительно отличная камера для смартфона.

Если вы ищете умный смартфон, который может делать хорошие фотографии, имеет встроенное 4K-видео и снимает потрясающие селфи, то Nokia 6.1 может быть именно для вас. Это недорогой смартфон, который нас удивил, и мы надеемся, что вы не будете разочарованы его работой.

Краткие сведения о камере: Основная камера: 16 МП, f / 2.0, объектив Zeiss 27 мм, передняя камера: 8 МП, f / 2,0, видео: 1080p / 30 кадров в секунду (обе камеры), 4K (задняя камера), режим Pro, ISO 100-3200

Общая оценка: Honor 9X

Купить на Amazon UK Купить на Amazon USA

7. Nokia 7 Plus

1/80 sec

Чуть ниже отметки в 300 фунтов находится Nokia 7 Plus, способная снимать приятные изображения при хорошем освещении. Кроме того, функция живого боке добавляет прекрасный слой боке на портреты.Однако при слабом освещении качество действительно начинает колебаться, и мелочи, такие как смартфон, пытающийся заблокировать фокус, могут раздражать. Это выдающийся телефон, который заставит вас сойти с ума? Вероятно, нет, но если вы ищете смартфон по разумной цене без особых излишеств, который при этом работает очень хорошо, стоит подумать о Nokia 7 Plus.

Краткий обзор характеристик камеры: Основная камера: 12 МП f / 1,75 и 13 МП f / 2,6 2-кратные телеобъективы (оптика ZEISS), передняя камера: 16 МП f / 2.0, двухцветная светодиодная вспышка, запись видео 4K, живое боке, режим Pro, ISO 100-3200

Общая оценка: Honor 9X

Купить на Amazon UK Купить на Amazon USA

8. Huawei P smart 2019

P Smart 2019

Huawei P smart 2019 - это выгодная сделка, выйдет в по цене в 200 фунтов стерлингов, и у него есть приличная камера, которая идеально подходит для тех, кто просто делится изображениями в социальных сетях. Цвета точные, особенно в солнечные дни, и есть встроенный режим AI, который поможет вам в случае необходимости.Съемка в помещении или при падении уровня освещенности на открытом воздухе вызывает некоторые проблемы для P smart 2019, когда детали становятся нечеткими, но при хорошем освещении это хорошая камера. 8-мегапиксельная селфи-камера с широкой диафрагмой f / 2.0 с фиксированным фокусным расстоянием также дает приятные результаты с точными цветами и хорошей глубиной резкости при использовании функции боке.

К сожалению, видео

4K не встроено, и нет стабилизации, поэтому кадры могут выглядеть немного шаткими. Однако вы можете снимать в разрешении 1080p со скоростью 30 или 60 кадров в секунду.

Если вы хотите сделать разумный выбор, когда дело доходит до покупки смартфона, не хотите тратить сотни или даже тысячи на устройство, но при этом хотите получить достойные характеристики, стоит подумать о Huawei P Smart 2019.

Характеристики камеры: 8-мегапиксельная селфи-камера с широкой диафрагмой f / 2.0, основная камера 13MP f / 1,8 с дополнительной камерой 2MP, портретный режим, ночной режим, профессиональный режим, режим диафрагмы, эффекты красоты / боке, AI, ISO50 -1600, f / 0,95-f / 16, 1080p видео

Общая оценка: Honor 9X

Купить на Amazon UK

9.Honor 20 Lite

HONOR 20 Lite

Honor 20 Lite - красивый смартфон с полноэкранным дисплеем и отличными характеристиками по цене. Есть 32-мегапиксельная селфи-камера, 24-мегапиксельная основная камера и обширное хранилище объемом 128 ГБ с 4 ГБ оперативной памяти.

Есть тройная камера, датчик отпечатков пальцев, хорошая батарея на 3400 мАч и процессор Kirin 710. Он весит всего 164 г, и единственное место, где устройство подвешено, - это область масштабирования с ограниченными возможностями масштабирования.

У него все еще есть возможность подключения через MicroUSB, которая сейчас немного устарела, поскольку многие телефоны используют USB-C, а некоторым может не понравиться пластиковая конструкция. Однако он предлагает хороший пакет по цене, которую вы платите - чуть более 200 фунтов стерлингов.

Краткие характеристики камеры: 32-мегапиксельная селфи-камера (капля росы), основная 24-мегапиксельная камера f / 1,8, сверхширокоугольная камера 8 мегапикселей f / 2.2, дополнительная камера 2 мегапикселя f / 2,4 (датчик глубины), HD-видео (30 / 60fps).

Общий балл: Honor 9X

Купить на Amazon UK

10.Huawei P30 Lite

Huawei P30 Lite

Для тех, кто ищет недорогой, современный смартфон, который будет снимать приличные изображения для обмена в Интернете, Huawei P30 Lite может быть в вашем списке «заслуживающих внимания».

Вы получаете много места для хранения, хорошие функции искусственного интеллекта, а общий дизайн P30 Lite делает его намного дороже, чем он есть на самом деле. Соотношение экрана к корпусу отличное, фронтальная камера в форме капли росы не только занимает меньше места, но и заставляет смартфон выглядеть круче.

У него тройная камера, и, ладно, иногда снимки немного перенасыщены, а датчик 48MP не так хорош, но для тех, кто просто хочет поделиться изображениями в Интернете с друзьями, P30 Lite отлично справляется. Кроме того, селфи на самом деле довольно хороши, так что те, кто регулярно пользуется Snapchat или Instagram, будут счастливы.

Для тех, кто не хочет тратить много денег на смартфон, цена P30 Lite может быть привлекательной.

Обзор камеры: 48MP f / 1.8 широкоугольный объектив, сверхширокоугольный объектив 8 МП и объектив с эффектом боке 2 МП (поддерживает автофокусировку), 24 МП, f / 2,0, фиксированное фокусное расстояние, AI, режим Pro, режимы портрета и диафрагмы, дисплей 6,15 дюйма, ISO3200, 3440mAh аккумулятор

Общая оценка: Huawei P30 Lite

Купить на Amazon UK Купить на Amazon USA

Дополнительные возможности см. В некоторых других наших руководствах:

Бюджетные смартфоны <200 фунтов стерлингов Лучшие смартфоны среднего класса Смартфоны премиум-класса


Вам понадобится карта MicroSD для расширения памяти телефона, поэтому ознакомьтесь с нашим полным руководством по картам памяти , чтобы найти подходящую карту MicroSD для вашего смартфона, или вы можете взглянуть на еще телефона с камерой просматривает , если вы не нашли то, что искали.

,

Aputure LS 300X 2700 6500K студийное освещение для фотосъемки LED для камеры 2.4G Sidus Mesh Video Photo Light 300X Обновление 300DII | |

LS 300X Beyond Bi-Color

Основные характеристики 2700-6500K Настраиваемая точка белого • Крепление Bowens-S • Совместимость с линзовыми оптическими модификаторами (например, Френель 2X, прожектор) • До 56 000+ люкс с Fresnel 2X • Показатели CRI и TLCI 95+ • Результаты SSI выше отраслевых стандартов. SSI вольфрама: 85; D55 SSI: 74 • Плавное регулирование яркости 0% -100% • Кнопка предустановок для переключения между общими предустановками CCT (2700K, 3200K, 4300K, 5500K, 6500K) • 4 кривые затемнения: линейная, экспоненциальная, логарифмическая и S-образная кривая • Универсальный бесшумный блок управления • Разъем Neutrik-Locking • Работа от одной батареи (50%) или двух батарей (100%) • Возможность обновления прошивки • 9 встроенных эффектов с контролем CCT: Paparazzi, Strobe, Молния, Неисправная Лампа, Телевизор, Пульсация, Фейерверк, Взрыв, & Пожар • Хомут блокировки ручного тормоза с вращением на 360 ° • Гиперотражатель 55 ° для увеличения мощности • Быстроразъемный "молниеприемник" в комплекте • Прочный чехол для переноски до 100 кг. • Пользовательские предустановки доступны через App Control • Совместимость с DMX512 • Технология Sidus Mesh • Совместимость с приложением Sidus Link и 2.4Ghz Remote

Описание продукта

Light Storm 300x - это новейший точечный светодиод от Aputure. и это первый двухцветный светильник с креплением Bowens, который будет совместим с модификаторами оптических линз. Объединив новейшая технология оптического смешивания цветов с Aputure двухцветный светодиодный чипсет, LS 300x может использовать 2X и крепление Spotlight, чтобы дать вам беспрецедентный гибкость от одного приспособления. Простым поворотом циферблата или нажав кнопку, вы можете настроить белый свет прибора Вывод CCT от 2700K до 6500K всего за секунды.И использование такой же прочной конструкции головки лампы и блока управления как и 300d II, этот светильник создан для любого кинопроизводства вызов.

Фотометрия

Расстояние CCT-3200K CCT - 4300K ​​CCT - 5500K Голая лампочка 1 м 5100 (люкс) / 474 (fc) 7 500 (люкс) / 697 (fc) 6300 (люкс) / 585 (fc) 3 м 580 (люкс) / 54 (fc) 800 (люкс) / 74 (fc) 700 (люкс) / 65 (fc) 5 м 220 (люкс) / 20 (fc) 350 (люкс) / 32 (fc) 250 (люкс) / 23 (fc) Hyper-рефлектор 1 м 16 200 (люкс) / 1505 (fc) 24 300 (люкс) / 2257 (fc) 20 500 (люкс) / 1 904 (fc) 3 м 1300 (люкс) / 121 (fc) 2100 (люкс) / 195 (fc) 1700 (люкс) / 158 (fc) 5 м 450 (люкс) / 42 (fc) 700 (люкс) / 65 (fc) 550 (люкс) / 51 (fc) Френель 2X (40 °) 1 м 16 800 (люкс) / 1560 (fc) 25 500 (люкс) / 2370 (fc) 20 700 (люкс) / 1 923 (fc) 3 м 2200 (люкс) / 205 (fc) 3400 (люкс) / 316 (fc) 2800 (люкс) / 260 (fc) 5 м 830 (люкс) / 77 (fc) 1250 (люкс) / 116 (fc) 1000 (люкс) / 93 (fc) Френель 2X (12 °) 1 м 37000 (люкс) / 3438 (fc) 56000 (люкс) / 5203 (fc) 46000 (люкс) / 4274 (fc) 3 м 4600 (люкс) / 428 (fc) 7000 (люкс) / 650 (fc) 5700 (люкс) / 530 (fc) 5 м 1700 (люкс) / 158 (fc) 2600 (люкс) / 242 (fc) 2100 (люкс) / 195 (fc) 9000 3.

Отправить ответ

avatar
  Подписаться
Уведомление о
