Преодолев трудный процесс проектирования и испытаний опытных образцов активных автопоездов, о которых мы рассказывали в предыдущем материале, уже в 1960-е годы на головных советских автозаводах удалось наладить выпуск небольших партий такой техники для Советской армии.В условиях «железного занавеса» и полной изоляции СССР родилось негласное мнение о советском приоритете в этой области. На самом деле к тому времени за рубежом вместо обычных автопоездов давно применяли более мощные и грузоподъемные одиночные полноприводные грузовики. В Советском Союзе такой техники не существовало, и разработать ее собственными силами в трудные послевоенные годы было невозможно, но тем не менее, наши активные автопоезда сыграли свою важную роль в укреплении обороноспособности страны.
Самый распространенный советский активный автопоезд ЗИЛ-137 (из архива СКБ ЗИЛ)
Автопоезда мелкосерийного производства
В вооруженных силах СССР наиболее эффективными были признаны пятиосные автопоезда с колесной формулой 10х10, состоявшие из трехосных полноприводных седельных тягачей и активных двухосных полуприцепов. За основу большинства конструкций был принят не самый простой, но одновременно доступный метод механического привода ведущих колес полуприцепов от трансмиссии тягачей посредством сложной и тяжелой системы редукторов и карданных валов. Для облегчения и увеличения скорости таких поездов на Московском автозаводе под руководством главного конструктора А. М. Кригера была разработана принципиально новая машина ЗИЛ-137 с гидравлическим (гидростатическим) приводом колес полуприцепа.
Десять колёс высшего достижения: ЗИЛ-137
Автопоезд ЗИЛ-137 считался высшим достижением советской военно-автомобильной промышленности. Он состоял из специального седельного тягача ЗИЛ-137Т, выполненного на агрегатах серийной 150-сильной машины ЗИЛ-131В, и двух типов полуприцепов-шасси: стандартного ЗИЛ-137А и варианта ЗИЛ-137Б с удлиненным на полметра задним свесом безбортовой грузовой платформы, служившим рабочей площадкой обслуживающего персонала.
Испытания автопоезда ЗИЛ-137 с коротким полуприцепом ЗИЛ-137А (из архива НИИЦ АТ)

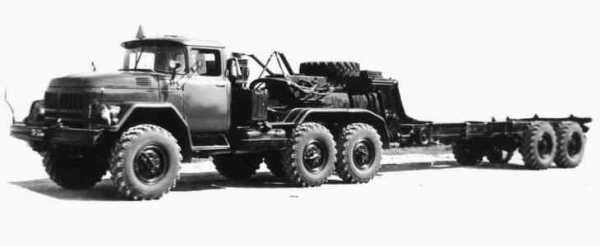

Тягач ЗИЛ-137Т с гидроприводом удлиненного полуприцепа-шасси ЗИЛ-137Б (из архива НИИЦ АТ)
От серийной модели тягач ЗИЛ-137Т отличался наличием гидравлического насоса с приводо
ax4.ru

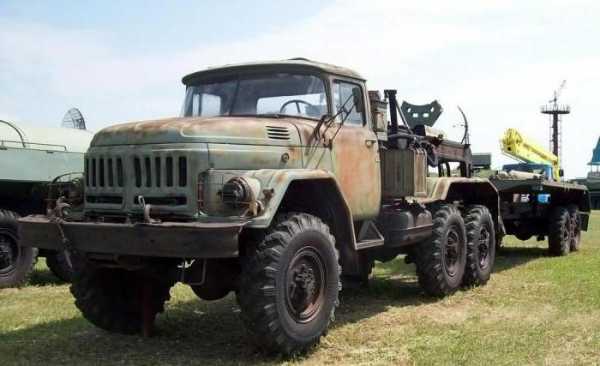

Седельный тягач ЗИЛ-131НВ (ЗИЛ-137Т/ЗИЛ -4401) пробег от 1500 км., хранение
Тягач ЗИЛ-137 создан на базе седельного тягача ЗИЛ-131В и отличается от него усиленным (двухдисковым вместо однодискового) сцеплением, деталями коробки передач, раздаточной коробкой с измененными передаточными числами (1,00 и 1,365) и гидравлическим оборудованием.Краткая техническая характеристика автопоезда ЗИЛ-137-137Б
Двигатель бензиновый четырехтактный карбюраторный V8 – ЗИЛ-5081. Объем его составлял 6 литров. Номинальная мощность, учитывая наличие системы ограничения оборотов, доходила до 150 л. с. Двигатель — верхнеклапанный, оснащенный системой жидкостного охлаждения — Читайте подробнее : http://avtokonvers-rf.fo.ru
Основной вариант 6009 состоял из модернизированного седельного тягача ЗИЛ-4401 с 150-сильным бензиновым мотором и двухосного полуприцепа-шасси БАЗ-9951 грузоподъемностью 7,4 т с погрузочной высотой 1110 мм, одновременно схожего с моделями 137А и 9366. При этом его внешность и основные тактико-технические характеристики остались практически неизменными, хотя по своим основным параметрам машина 6009 приближалась к БАЗ-3405-9366. Ее государственные испытания состоялись в 1983 году в 21 НИИИ. По их результатам снаряженная масса тягача составляла 6870 кг, облегченного полуприцепа – 3330 кг. При этом длина и полная масса автопоезда не изменились, но снаряженная возросла до 10 625 кг. Скорость по шоссе осталась на уровне ЗИЛ-137, а с включенным приводом полуприцепа ограничивалась максимумом в 18 км/ч. Вариант 60091 отличался удлиненной на 460 мм задней секцией рамы полуприцепа БАЗ-99511, схожего с моделью 137Б, что отразилось на увеличении габаритной длины автопоезда до 14 500 мм при сохранении всех остальных параметров. Средний расход топлива тоже соответствовал модели ЗИЛ-137 (52 л на 100 км), но запас хода возрос до 1000 км, а трудоемкость и периодичность технического обслуживания существенно снизились.
www.specserver.com
Кочнев Евгений. Секретные автомобили Советской Армии
Основоположником концепции активных автопоездов считал себя талантливый советский автоконструктор Б. М. Фиттерман, который «придумал» их в Воркутлаге в начале 1950-х, когда «судорожно искал какую-нибудь техническую проблему, которая позволит уйти от окружавшей действительности». В своих воспоминаниях он рассказывал, что наблюдал на фронте, как солдаты форсировали топкие участки грунтовых дорог, связывая между собой два грузовика – буфер к буферу. Так родилась идея подсоединить к автомобилю прицеп или полуприцеп с ведущими колесами и механическим силовым приводом от тягача. Проект Фиттермана был передан на московский ЗИС и на Мытищинский машиностроительный завод (ММЗ). Формально предложение опасного политзаключенного отвергли, но с середины 1950-х годов эта идея постепенно стала получать все большее распространение. После сборки ряда экспериментальных конструкций наиболее эффективными были признаны автопоезда с колесной формулой 10×10, состоявшие из трехосных полноприводных седельных тягачей и активных двухосных полуприцепов-шасси со сварной лонжеронной рамой без кузова и всеми ведущими односкатными колесами. Практически все были приспособлены к перевозке железнодорожным транспортом и самолетами Ил-76 и Ан-22.За основу большинства советских конструкций был принят наиболее простой и доступный метод механического привода ведущих колес полуприцепов от трансмиссии буксировавших их тягачей. Обычно отбор мощности производился от раздаточной коробки автомобиля или от дополнительного редуктора. Далее крутящий момент передавался через специальное проходное опорно-сцепное устройство и систему угловых (конических) редукторов и карданных валов на ведущие мосты полуприцепов, ходовая часть которых была унифицирована с тягачами. В реальности такая схема оказалась весьма громоздкой, сложной, тяжелой и в целом ненадежной. К этим недостаткам добавлялись кинематические несоответствия при вращении колес тягача и прицепного состава и проблемы оптимального перераспределения необходимых сил тяги и торможения на каждое колесо автопоезда, особенно заметные на ровной дороге, на поворотах и при торможении. Справиться с ними так и не удалось, поэтому на шоссе привод колес полуприцепа отключали вообще. Для этого имелись две муфты – в раздаточной коробке автомобиля и в приводе мостов прицепных средств. Несмотря на существенное повышение тягово-сцепных качеств на местности, максимальная скорость автопоездов с включенным приводом полуприцепов, грузоподъемность и боковая устойчивость были ограниченными, а расход топлива резко повышался. Кроме того, возможность их расцепления и замены прицепного состава вообще не предусматривали. Для решения части проблем на ЗИЛе под руководством главного конструктора А. М. Кригера был разработан принципиально новый автопоезд ЗИЛ-137 с гидрообъемным (гидростатическим) приводом колес полуприцепа, заменившим многочисленные тяжелые механические агрегаты на компактную гидравлику с легкими трубками высокого давления. Этот вариант оказался слишком дорогим, сложным и капризным, также страдавшим рассогласованностью крутящих моментов на передние и задние колеса автопоезда, требовавшим высокой точности изготовления и культуры обслуживания.
Первые опытные конструкции
Один из первых экспериментальных активных автопоездов был построен на Горьковском автозаводе в 1957 – 1958 годах на базе многоцелевого седельного тягача ГАЗ-63Д с задними односкатными колесами и дополнительной коробкой отбора мощности. Эта особенность позволила использовать его для буксировки одноосного 4-тонного полуприцепа ГАЗ-745, к односкатным колесам которого крутящий момент передавался классическим механическим приводом с редукторами и карданными валами. Полуприцеп снабжался цельнометаллическим грузопассажирским кузовом с тентом, приспособленным для перевозки грузов или 30 человек личного состава, размещавшихся на продольных скамьях. Сухая масса автопоезда составила всего 4650 кг. Он прошел приемочные военные испытания, выявившие общую слабость конструкции и неприспособленность агрегатов для несения высоких нагрузок, возникавших при работе на местности или снежной целине. В 1960-е годы была предпринята вторая попытка с опытным седельным тягачом ГАЗ-66П и активным бортовым полуприцепом, вновь завершившаяся неудачей.
Активный автопоезд с седельным тягачом ГАЗ-63Д и полуприцепом ГАЗ-745. 1958 год
Уникальный автопоезд в составе грузовика ГАЗ-63А и активной пушки СД-44. 1959 годНа том миссия Горьковского автозавода в области активных поездов была завершена, но еще в 1959 году грузовик ГАЗ-63А послужил базой новой оригинальной конструкции, на добрый десяток лет опередившей более известный финский автомобиль-тягач «Сису АН-45» (Sisu), работавший с «активной пушкой» (правда, она имела гидростатический привод). Уникальный советский артиллерийский активный поезд был разработан в Научно-исследовательском институте по колесным и гусеничным тягачам Ленинградской области под руководством инженер-полковника Г. И. Базыленко, заместителя начальника по научной работе, и построен на Опытном заводе № 38 (38 ОПЗ) в Бронницах. Он служил для буксировки 85-мм дивизионной пушки Д-44, а точнее – ее доработанного самоходного варианта СД-44, принятого на вооружение в 1954 году. Вместо штатной раздаточной коробки на тягаче установили коробку от грузовика ЗИС-151 и дополнительный выходной редуктор, от которого крутящий момент карданным валом передавался на приемный редуктор на пушечном лафете, и далее – на ведущие полуоси колес орудия. Это позволило упразднить штатный 14-сильный двигатель и коробку передач от мотоцикла М-72, облегчив пушку и обеспечив передачу на ее колеса повышенной мощности. Максимальная скорость автопоезда составила 53,5 км/ч (против 25 км/ч у пушки СД-44), рабочая скорость на местности – 2,17 км/ч. Полная масса – 7,3 т, в том числе пушки – 1,9 т.
Наиболее активные работы по автопоездам проводил Московский автозавод. Еще в 1956 году седельный тягач ЗИС-121Д проходил испытания с одноосным полуприцепом с механическим приводом ведущих колес, на котором планировалось размещение ракетных систем. С начала 1960-х создание подобных машин продолжалось на базе грузовика ЗИЛ-157К. В то время в программу входил специальный тягач ЗИЛ-157КВ-1 с системой механического привода колес опытного двухосного полуприцепа ПАУ-3 с рычагом на передней стенке для его включения или выключения. С 1967 года на нем впервые стали монтировать оборудование транспортной машины 9Т22 гусеничного зенитно-ракетного комплекса (ЗРК) 2К12 «Куб», доставлявшего шесть ракет 3М9 на ложементах или в контейнерах с теплозащитными чехлами. Собственная масса автопоезда составила 10,9 т, полная – 16,4 т.
Тягач ЗИЛ-157КВ-1 с полуприцепом ПАУ-3 для транспортной машины 9Т22. 1962 год
Опытный автопоезд с тягачом ЗИЛ-157В и полуприцепом ММЗ-584 с гидроприводом. 1960 годВ 1959 году под руководством Г. И. Базыленко в 21 НИИИ был создан первый отечественный автопоезд с электроприводом ведущих колес прицепа, а на следующий год появилась не менее оригинальная конструкция с гидроприводом, также построенная на 38 ОПЗ. Этот автопоезд состоял из доработанного 104-сильного седельного тягача ЗИЛ-157В и переоборудованного одноосного 3-тонного полуприцепа ММЗ-584, оснащенного ведущим мостом от грузовика ЗИС-150 и односкатными колесами с широкопрофильными шинами размером 1200×500 – 508. Впервые в СССР он получил гидрообъемную трансмиссию, носившую индекс УРС-10. На автомобиле размещался гидравлический насос, получавший крутящий момент от штатной раздаточной коробки через дополнительную «раздатку» от ГАЗ-63. От него гидравлическая жидкость (масло) под давлением подавалась по патрубкам на гидромотор полуприцепа, унифицированный с насосом. Далее крутящий момент через понижающий редуктор и карданный вал передавался на главную передачу его ведущего моста. Автопоезд длиной 10,8 м имел полную массу 14370 кг. Уже через пару лет он послужил основой наиболее распространенного варианта ЗИЛ-137, созданного на базе седельного тягача ЗИЛ-131В. Позднее его развитием стали новые конструкции БАЗ-3405, 6009 и 60091.
В 1974 году, на втором этапе работ ЗИЛа над перспективным семейством грузовиков Камского автозавода (КамАЗ), вместе с «обычным» седельным тягачом 4410 с допустимой нагрузкой на седло 5,5 т был создан и прошел военные испытания его опытный вариант для работы в составе активного автопоезда. Он был выполнен по образцу тягача ЗИЛ-137, имел снаряженную массу 7660 кг и без привода полуприцепа развивал на шоссе скорость 75 км/ч. Уже на КамАЗе в 1985 – 1986 годах собрали и испытали модернизированный вариант 4410 для работы с опытным активным 8,5-тонным полуприцепом.
Автопоезд с седельным тягачом МАЗ-502В и полуприцепом с механическим приводом. 1962 год
Седельный тягач «Урал-375» с активным полуприцепом и ракетной системой «Луна». 1960 годРаботы Минского автозавода в этом направлении сначала ограничивались постройкой в начале 1960-х опытного образца автопоезда с дооборудованным 130-сильным седельным тягачом МАЗ-502В, работавшим с активным одноосным полуприцепом с механическим приводом обоих колес. Он был выполнен на базе 12,5-тонного полуприцепа МАЗ-5245Б и служил как для транспортировки военных грузов, так и доставки 52 человек личного состава. В последующие годы завод собирал тяжелые активные автопоезда на базе своих многоосных тягачей.
Параллельно с ЗИЛом разработкой полноприводных автопоездов занимался Уральский автозавод из Миасса. Между тем первый активный поезд с доработанным автомобилем «Урал-375» и одноосным полуприцепом с управляемыми колесами был разработан в 1959 – 1960 годах конструкторами 21 НИИИ и построен на сталинградском военном заводе «Баррикады» (п/я А-3681). Он служил для монтажа опытной пусковой установки Бр-230 (9П13) тактического ракетного комплекса (ТРК) «Луна» с направляющими С-123А, тросовым краном-перегружателем и термочехлом для боеголовки. Комплектная система была готова в сентябре 1960 года и прошла пробные стрельбы на полигоне «Ржевка» под Ленинградом, но оказалась очень недолговечной. Ее ходовая часть быстро разрушилась, и решение о дальнейшей доработке ракетных систем было принято в пользу четырехосного шасси ЗИЛ-135. По заказу Минобороны СССР Уральский автозавод приступил к самостоятельному созданию таких автопоездов в начале 1960-х годов с использованием специального тягача «Урал-380» и собственного активного полуприцепа «Урал-862».
В 1975 – 1976 годах на Кременчугском автозаводе во время проектирования, испытаний и доводки нового семейства армейских грузовиков КрАЗ-260 на базе пробных версий тягачей 260В также были построены опытные седельные варианты КрАЗ-260ВМ с активными двухосными полуприцепами. Впоследствии для вооруженных сил завод собрал небольшие серии специальных седельных тягачей 260Д и 260ДМ для эксплуатации в составе активных армейских автопоездов.
ЗИЛ-137
(1963 – 1978 гг.)
Войсковой автомобильный поезд ЗИЛ-137 с гидростатическим приводом колес полуприцепа являлся самым передовым достижением советской военно-автомобильной промышленности в этой области. По общей конструкции он представлял развитие первого экспериментального образца 1960 года с тягачом ЗИЛ-157В. В процессе доработок тягач будущего автопоезда, унифицированный с автомобилем ЗИЛ-131, носил индекс 2Э131, а два основных типа полуприцепов – 3Э131 и 4Э131. Впоследствии ему был присвоен собственный индекс ЗИЛ-137. Автопоезд состоял из специального седельного тягача ЗИЛ-137Т, выполненного на агрегатах серийной 150-сильной машины ЗИЛ-131В, и одного из двух типов двухосных 7,2-тонных полуприцепов-шасси – стандартного ЗИЛ-137А и варианта ЗИЛ-137Б с удлиненным на полметра задним свесом безбортовой грузовой платформы.От серийного седельного тягача ЗИЛ-137Т отличался двухдисковым сцеплением и установкой гидравлического насоса с приводом от коробки отбора мощности. Он обеспечивал передачу на полуприцеп по одному гибкому трубопроводу гидравлической жидкости высокого давления (до 150 кгс/см2). Рабочее масло подавалось на гидромотор, а от него крутящий момент через понижающий редуктор и карданные валы передавался на мосты полуприцепа на рессорной подвеске с барабанными тормозами, унифицированные с задней тележкой автомобиля. Обратно отработанная жидкость возвращалась к гидронасосу по второму шлангу. При помощи электропневматической системы гидропривод включался автоматически при разгоне и эксплуатации на местности, что соответствовало работе на двух низших ступенях коробки передач и включении понижающей передачи в «раздатке», а также при движении задним ходом. Все колеса автопоезда имели единую колею 1820 мм и оснащались объединенными тормозной системой и регулированием внутреннего давления воздуха во всех 10 шинах.

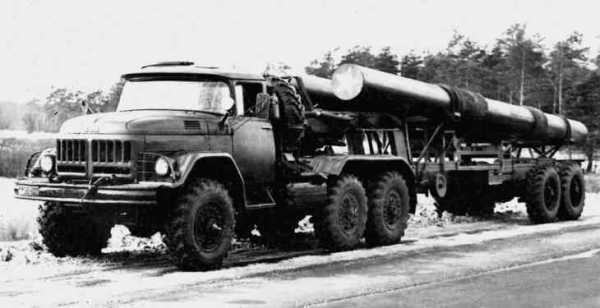

Автопоезд ЗИЛ-137 с гидроприводом колес полуприцепа и имитацией ракетного оружия. 1970 годСнаряженная масса тягача составляла 7000 кг, полуприцепа-шасси – 3800 кг, всего автопоезда без нагрузки – 10,8 т, со специальным оснащением – до 19,5 т. Его габаритная длина с коротким полуприцепом достигала 14 080 мм. Максимальная скорость движения пустого автопоезда по шоссе без привода полуприцепа – 80 км/ч, полностью загруженного – 60 км/ч, с включенным гидроприводом – 7,0 км/ч. Радиус поворота составлял 10,2 м, контрольный расход топлива – 52 л на 100 км. Глубина преодолеваемого брода – 1,4 м, запас хода – 730 км.
Первый образец автопоезда ЗИЛ-137 был построен в Москве в 1963 году, затем долго испытывался и дорабатывался. В 1964 году он успешно прошел государственные испытания с пробегом 18 тыс. км и был рекомендован к производству и применению в армии. В 1966 году автопоезд приняли на вооружение, а с 1970 года его комплектацией и мелкосерийной сборкой занимался Брянский автомобильный завод (БАЗ). Тягачи для него поставляли из Москвы, полуприцепы собирали непосредственно в Брянске. К середине 1970-х ежемесячный выпуск автопоездов достигал 30 единиц. На этой машине впервые в советской практике воспитывалась культура серийного изготовления сложных гидравлических агрегатов, проходивших стендовые испытания, многократный контроль и промывку. До 1978 года в Брянске были собраны 1972 комплектных автопоезда.
Наибольшее распространение получили поезда с удлиненными полуприцепами 137Б, которые применяли для транспортировки длинномерного вооружения новых ракетных комплексов и установки вместительных кузовов-фургонов со специальным оборудованием. В процессе их эксплуатации проявлялись многочисленные недостатки, относившиеся в основном к сложной и весьма капризной гидросистеме высокого давления, к рассогласованности работы колес под нагрузкой и при торможении. В первой половине 1970-х годов на БАЗе был разработан проект аналогичного автопоезда ЗИЛ-137М с механическим приводом колес полуприцепа, который впоследствии был переименован в БАЗ-3405-9366.
Военное применение автопоездов ЗИЛ-137
С момента начала разработки автопоезда ЗИЛ-137 его главным назначением являлась работа в качестве транспортной машины для хранения и доставки на боевую позицию ракет ЗРК 2К11 «Круг», получившей впоследствии индекс 9Т226. В этом качестве уже в 1963 году прошел испытания первый опытный образец автопоезда с полуприцепом 137Б. В последующие годы на его основе были созданы новые транспортные машины 9Т227 и 9Т222 ракетных комплексов 2К12 «Куб» и 9К79 «Точка» соответственно, а также подвижный хлебопекарный блок АХБ-2,5.9Т226 – транспортная машина самоходного гусеничного ЗРК 2К11 «Круг» средней дальности войск ПВО. С 1963 года устанавливалась и испытывалась на шасси активного автопоезда ЗИЛ-137 с полуприцепом 137Б, в ноябре 1964 года принята на вооружение. Использовалась также как транспортная машина модернизированных систем «Круг-М» и «Круг-М1», принятых на вооружение в 1971 и 1974 годах соответственно.
9Т227 – транспортная машина самоходного ЗРК 2К12 «Куб» средней дальности системы ПВО на специальном гусеничном шасси ММЗ. В 1964 году была смонтирована на полуприцепе 137Б, испытана и в январе 1967 года поступила на вооружение, заменив модель 9Т22 с тягачом ЗИЛ-157КВ-1. Служила для одновременной доставки шести ракет на ложементах или в контейнерах, закрывавшихся сверху маскировочными и теплозащитными тентами-чехлами.
9Т222 – транспортная машина ТРК 9К79 «Точка» на активном полуприцепе 137А для доставки двух полностью снаряженных ракет в специальных герметизированных теплоизолированных металлических контейнерах 9Я234 или четырех головных частей (боеголовок) в контейнерах 9Я236 с теплозащитными чехлами. Опытный образец был собран и испытан в 1971 году, в вооруженные силы поступал с 1976 года.
АХБ-2,5 – автомобильный хлебопекарный блок с суточной производительностью 2,5 т хлеба, смонтированный в кузове-фургоне К-137Б2 на активном полуприцепе 137Б. Разработан Центральным продовольственным управлением (ЦПУ) Министерства обороны СССР и служил для выпекания хлеба и хлебобулочных изделий в процессе движения автопоезда или на стоянке в полевых условиях. На вооружение принят в 1970 году и с 1975 года выпускался брянским военным заводом № 111. В кузове размещалось хлебопекарное оборудование (печь, тестоприготовительный агрегат, дозатор и просеиватель муки, шкафы, воздуходувка с пневматическим продуктопроводом и др.), а также емкости для топлива и воды с электронасосами. В разных условиях работы все они получали энергию от автономной бензоэлектрической установки АБ-8-Т/230М или электростанции ЭСД-20-ВС/230, а также от внешней электросети напряжением 220 или 380 В. Длина автопоезда составляла 14 820 мм, снаряженная масса – 19 150 кг, полная – 19 450 кг.
На автопоездах ЗИЛ-137 перевозили части серийных понтонно-мостовых переправ и морские минные тралы. На них предполагалось устанавливать также оборудование модернизированного специального понтонного парка ППС-2 тяжелого класса. Его проект под шифром 140М был разработан в 1968 – 1969 годах как развитие прежнего парка ППС, но так и не был реализован.

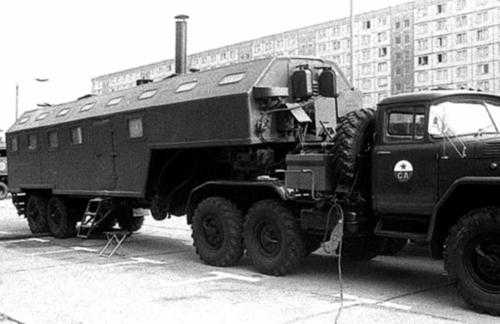

Хлебопекарный блок АХБ-2,5 на полуприцепе ЗИЛ-137Б активного автопоезда ЗИЛ-137 БАЗ-3405-9366
(1972 – 1982 гг.)
Опытный автопоезд БАЗ-3405-9366 второго промежуточного поколения с механическим приводом проектировался коллективом СКБ Брянского автозавода, а затем собирался и дорабатывался в течение довольно долгого времени – с 1971 по 1978 год, а его заводские и военные испытания продолжались до 1982 года. Фактически представлял собой попытку создания более простого, надежного, практичного и чуть облегченного альтернативного варианта машины ЗИЛ-137 с целью ее последующей замены. Первоначально в нем использовался доработанный серийный 150-сильный седельный тягач ЗИЛ-131В с допустимой нагрузкой на седло 3960 кг, переименованный в БАЗ-3405, на котором дополнительно устанавливали конический редуктор для передачи крутящего момента от раздаточной коробки карданным валом на редуктор и ведущие колеса полуприцепа. Первый образец автомобиля был построен в апреле 1972 года, и только после этого началась работа над собственным активным полуприцепом-шасси БАЗ-9366, который появился в октябре 1973-го. Его основой являлся полуприцеп 137А из автопоезда ЗИЛ-137, но за счет небольшого сокращения собственной массы его полезную нагрузку удалось увеличить до 7,6 т. В дальнейшем на заводе собрали второй комплект БАЗ-3405-9366. Внешне автопоезда БАЗ и ЗИЛ практически ничем не отличались, их технические и эксплуатационные параметры были почти идентичны. Снаряженная масса БАЗ-3405 сократилась до 6725 кг, полуприцепа – до 3665 кг, масса автопоезда без оборудования составила 10 390 кг, полная – 18,2 т, а его габаритная длина уменьшилась всего на 40 мм (до 14 040 мм). По результатам испытаний, проведенных в 21 НИИИ в мае – июле 1977 года, на шоссе полностью груженый автопоезд показал максимальную скорость 61,5 км/ч и имел радиус поворота 10,1 м, а его главным дефектом были трещины в тормозных барабанах полуприцепа. Никакого военного оборудования, кроме макетных имитаторов нагрузки, на нем не устанавливали. В 1977 – 1978 годах в качестве тягового средства применялся опытный 170-сильный дизельный автомобиль ЗИЛ-131МВ с чуть удлиненным капотом, унифицированный с экспериментальным 3,5-тонным армейским грузовиком 131М.
Испытания опытного автопоезда БАЗ-3405-9366 с механическим приводом. 1977 годВ целом БАЗ-3405-9366 ничем не превосходил уже запущенный в производство автопоезд ЗИЛ-137, а при столь медлительном процессе создания и испытаний машины ей успели найти достойную замену. К тому же после постановки на конвейер БАЗа новой гаммы специальных военных шасси свободных производственных мощностей на нем уже не оставалось. С началом выпуска новых активных автопоездов серии 6009 вопрос о выпуске машины БАЗ больше не ставился.
Автопоезда 6009 и 60091
(1982 – 1994 гг.)
Сложность и ненадежность автопоездов ЗИЛ-137 в начале 1980-х годов привела к переориентации на более простые, практичные, технологичные и ремонтопригодные системы с механическим приводом колес полуприцепов. Работы Брянского автозавода по машине БАЗ-3405-9366 не прошли даром и частично послужили основой нового семейства автопоездов третьего поколения, которые получили обезличенные маркировки 6009 и 60091. Они выпускались параллельно, имели разное назначение и отличались только монтажной длиной рамы полуприцепов.Оба автопоезда на основе модели ЗИЛ-137 были разработаны уже не перегруженным военными заказами Брянским автозаводом, а соседним Брянским машиностроительным заводом (БМЗ), который специализировался на выпуске тепловозов, железнодорожного подвижного состава и металлургической продукции. В 1982 году к ним присоединилась и общая сборка активных автопоездов 6009 и 60091, заменивших ЗИЛ-137. Их военную приемку осуществлял представитель Минобороны, находившийся на БАЗе. Основной вариант 6009 состоял из модернизированного седельного тягача ЗИЛ-4401 с 150-сильным бензиновым мотором и двухосного полуприцепа-шасси БАЗ-9951 грузоподъемностью 7,4 т с погрузочной высотой 1110 мм, одновременно схожего с моделями 137А и 9366. При этом его внешность и основные тактико-технические характеристики остались практически неизменными, хотя по своим основным параметрам машина 6009 приближалась к БАЗ-3405-9366. Ее государственные испытания состоялись в 1983 году в 21 НИИИ. По их результатам снаряженная масса тягача составляла 6870 кг, облегченного полуприцепа – 3330 кг. При этом длина и полная масса автопоезда не изменились, но снаряженная возросла до 10 625 кг. Скорость по шоссе осталась на уровне ЗИЛ-137, а с включенным приводом полуприцепа ограничивалась максимумом в 18 км/ч. Вариант 60091 отличался удлиненной на 460 мм задней секцией рамы полуприцепа БАЗ-99511, схожего с моделью 137Б, что отразилось на увеличении габаритной длины автопоезда до 14 500 мм при сохранении всех остальных параметров. Средний расход топлива тоже соответствовал модели ЗИЛ-137 (52 л на 100 км), но запас хода возрос до 1000 км, а трудоемкость и периодичность технического обслуживания существенно снизились.
Автопоезд 60091 с тягачом ЗИЛ-4401 и полуприцепом БАЗ-99511 с имитацией машины 9Т240. 1983 годВ первой половине 1980-х в составе этих автопоездов в опытном порядке применялся также экспериментальный седельный тягач ЗИЛ-4431 с удлиненным капотом, унифицированный с грузовиком 131М и оборудованный дизельным двигателем ЗИЛ-6451 мощностью 170 л.с. В начале 1990-х годов автопоезда 6009/60091 в опытном порядке работали с новым тягачом 443114, разработанным в 21 НИИИ. Он базировался на 150-сильном шасси тягача ЗИЛ-131НВ и снабжался прямоугольной передней облицовкой и стеклопластиковой кабиной повышенной устойчивости к поражающим факторам ядерного взрыва. Испытания этого варианта продолжались до середины 1990-х.
thelib.ru
Семейство ЗИЛ-132 (1960 – 1976 гг.). Секретные автомобили Советской Армии
Семейство ЗИЛ-132
(1960 – 1976 гг.)
Небольшое трехосное семейство полноприводных «равнорасположенных» автомобилей ЗИЛ-132 создавалось с 1959 года и состояло из прототипов капотных и бескапотных сухопутных грузовиков и одной амфибии. По идее Грачева им предопределялась важная миссия стать новым поколением советских армейских грузовиков высокой проходимости принципиально иной нетрадиционной концепции. Она заключалась в использовании бортовой трансмиссии с блокировкой дифференциалов, трех равномерно разнесенных пар колес с одинаковой колеей и передними и задними управляемыми, тонкостенных шин большого диаметра с системой регулирования внутреннего давления и несущего основания с гладким днищем. Для ускорения производственного процесса все машины планировалось унифицировать по агрегатам и узлам с перспективными на то время автомобилями ЗИЛ-131 для последующей замены устаревших моделей ЗИС-151 и ЗИЛ-157, а также сделать будущей альтернативой грузовику ЗИЛ-131. Решение о проектировании и постройке нового автомобиля приняли 18 ноября 1959 года. Руководителем проекта был назначен инженер-конструктор Ю. И. Соболев.
ЗИЛ-132 (1960 – 1962 гг.) – опытный образец капотного грузовика с кабиной, передней облицовкой и кузовом от ЗИЛ-131, построенный 23 февраля 1960 года. Он возглавил первое поколение автомобилей 132-й серии и предопределил их дальнейшую общую конструкцию. Машина снабжалась оригинальной рамой с крестообразной поперечиной из 4-мм стали, тремя поперечинами и гладким днищем из листовой стали толщиной 2,5 мм с люком под коробкой передач. Колеса не имели упругих элементов подвески и жестко крепились на раме. В ее передней части был смонтирован основной для большинства разработок СКБ бензиновый двигатель ЗИЛ-375 V8 мощностью 180 л.с. Он приводил довольно сложную и тяжелую, но традиционную для работ Грачева бортовую трансмиссию с собственными оригинальными узлами и агрегатами от прототипов ЗИЛ-130 и ЗИЛ-131. В ее состав входили механическая 5-ступенчатая коробка передач от опытного варианта ЗИЛ-Э130, отдельно установленные демультипликатор (доработанная двухступенчатая «раздатка» от ЗИЛ-157) и оригинальная раздаточная коробка с межбортовым дифференциалом с пневматическим механизмом блокировки и дистанционным управлением. От них крутящий момент продольными карданными валами подавался на бортовые передачи каждой стороны машины, сблокированные с колесными редукторами от четырехосной модели ЗИЛ-135Б. В конструкцию управляемых колес были введены синхронные шариковые шарниры равных угловых скоростей «Рцеппа» (Rzeppa). Привод передней лебедки от ЗИЛ-157 производился карданным валом от коробки отбора мощности. Отсутствие подвески компенсировали мягкие шины с регулировкой давления в пределах 0,9 – 2,5 кг/см2 и его независимым разделением по бортам. В рулевой механизм были встроены два гидроусилителя на передние и задние колеса. Новинкой для трехосных машин являлась более мощная и надежная пневмогидравлическая тормозная система с отводом на прицепные агрегаты. Она состояла из гидропривода герметизированных колодочных (барабанных) колесных тормозов и пневматического усилителя с компрессором и емкостью со сжатым воздухом (ресивером). Грузовик имел два топливных бака вместимостью по 170 л.

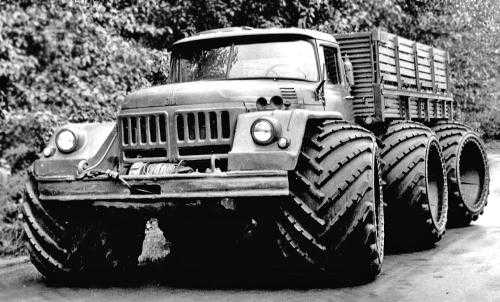

Автомобиль ЗИЛ-132 (6×6) с кабиной от грузовика ЗИЛ-131 и арочными шинами. 1960 год
Колесная база ЗИЛ-132 составляла 2600+2600 мм, колея всех мостов – по 2000 мм. Габаритные размеры на стандартных 20-дюймовых колесах – 7100x2550x2700 мм. Грузоподъемность автомобиля на шоссе – 4,5 т, на местности – 2,5 т. Снаряженная масса в зависимости от типа установленных шин – 6480 – 7380 кг, полная допустимая – 8980 – 9880 кг. Применение колесных редукторов позволило увеличить дорожный просвет под днищем до 580 мм, но радиус поворота достигал 11,5 м. Максимальная скорость на ровной сухой трассе – 67 – 70 км/ч. Контрольный расход топлива – 55 л на 100 км.
После обкатки заводские испытания ЗИЛ-132 начались в феврале 1960 года и впоследствии эпизодически проводились до осени 1962 года. При этом на автомобиле монтировали несколько различных типов шин: стандартные восьмислойные 16,00 – 20 модели И-159, широкопрофильные увеличенного диаметра 18,00 – 24 и арочные размером 1500×840. В марте 1961 года грузовик был переоборудован автоматической коробкой передач от машины ЗИЛ-135Е, новым демультипликатором и фургоном для установки аппаратуры и размещения испытателей. С разными шинами он мог двигаться по снежной целине глубиной до 1,2 м, развивая скорость 19 км/ч, и преодолевал заснеженный подъем крутизной до 28?. Основные недостатки относились к малой жесткости элементов рамы и надежности ходовой части, рассогласованности управления колесами и продольному раскачиванию на скорости более 60 км/ч. С переводом СКБ на интенсивные работы по четырехосным спецшасси дальнейшая доработка ЗИЛ-132 была приостановлена. Единственный прототип был уничтожен при пожаре в сентябре 1962 года.
Доработанный вариант ЗИЛ-132 с автоматической трансмиссией и 24-дюймовыми шинами. 1961 год
Вспомнили об автомобиле ЗИЛ-132 в середине 1960-х годов, когда СКБ получило заказ на разработку и изготовление партии плавающих поисково-эвакуационных установок ПЭУ для обнаружения и доставки возвращаемых космических аппаратов и их экипажей. Этим оригинальным транспортным средствам посвящена глава о специальных трехосных амфибиях. Из них к семейству ЗИЛ-132 относился только плавающий грузовик ЗИЛ-132П, а в 1970-е годы его третьим поколением стали бескапотные автомобили серии ЗИЛ-132Р.
ЗИЛ-132П (1969 г.) – единственный опытный образец перспективного 4-тонного плавающего армейского автомобиля, созданный в инициативном порядке на базе поисковой машины ПЭУ-1 как развитие общей концепции «равнорасположенного» 132-го семейства. Собран в начале августа 1969 года. Он также снабжался 180-сильным двигателем ЗИЛ-375 и бортовой трансмиссией, но получил механическую коробку передач от автобуса ЗИЛ-158, оригинальную двухступенчатую раздаточную, торсионную подвеску крайних мостов, сварную раму, бортовой кузов из алюминиевого сплава и стеклопластиковые водоизмещающий корпус и кабину от модели 135Л. По сравнению с первым грузовиком ЗИЛ-132 расстояние между осями соседних мостов было сокращено до 2300 мм, что позволило уменьшить радиус поворота до 11,0 м, зато дорожный просвет под днищем достиг 660 мм. Полная масса амфибии составила 10,5 т, габаритная длина – 7180 мм, ширина – 2610 мм, высота по кабине – 2450 мм. Максимальная скорость по шоссе – 75 км/ч, на плаву при помощи водомета – 5 – 7 км/ч. Для прохождения особо сложных участков местности в кузове впервые устанавливали авиационный турбореактивный двигатель, обеспечивавший дополнительную силу тяги.
Опытный образец армейского 4-тонного плавающего автомобиля ЗИЛ-132П. 1969 год
ЗИЛ-132Р (1974 – 1975 гг.) – опытный многоцелевой 5-тонный бескапотный грузовик-тягач, построенный в начале мая 1974 года, – более совершенная модификация варианта ЗИЛ-132. Первоначально также был задуман как многоцелевой армейский автомобиль высокой проходимости и маневренности, способный заменить серийный грузовик ЗИЛ-131. Его ведущим конструктором являлся А. И. Филиппов. Автомобиль оснащался алюминиевой рамой и бензиновым двигателем ЗИЛ-130 V8, форсированным до 165 л.с. и установленным за новой 3-местной стеклопластиковой кабиной. Модернизированная бортовая трансмиссия включала сухое двухдисковое сцепление с гидроприводом, синхронизированную 5-ступенчатую коробку передач ЗИЛ-137 с отбором мощности, раздаточную коробку с блокируемым дифференциалом и бортовые редукторы в алюминиевых корпусах. Здесь впервые для машин 132-й серии появилась полноценная независимая рычажно-торсионная подвеска всех колес и была введена двухконтурная пневмогидравлическая система с вентилируемыми дисковыми тормозами, установленными на бортовых редукторах. Управление передними колесами осуществлялось рулевым механизмом с гидроусилителем, поворот задних производился посредством гидравлического следящего устройства. В цельнометаллической грузовой платформе длиной 4115 мм с армейским тентом размещались продольные скамьи для боевого расчета. В комплектацию входили два стеклопластиковых бензобака на 300 л и шины размером 14,00 – 20 или 16,00 – 20. Автомобиль имел колесную базу 2100+2100 мм и колею 2075 мм. Габаритная длина составила 6990 мм, дорожный просвет – 380 мм. Снаряженная масса – 6360 кг, полная – 11 360 кг. На испытаниях, продолжавшихся до апреля 1975 года, грузовик развивал максимальную скорость 68 км/ч, преодолевал подъемы крутизной 30?, косогор в 25? и броды глубиной 1,3 м. Его радиус поворота в 11 м по-прежнему оставлял желать лучшего, а средний расход топлива 78,4 л на 100 км вовсе не укладывался в рамки военных требований. Несмотря на достаточную мощность, по эксплуатационным качествам ЗИЛ-132Р несущественно отличался от ЗИЛ-131 и был условно одобрен военными при внесении серьезных модификаций, что повлекло бы за собой существенную переделку всей конструкции.

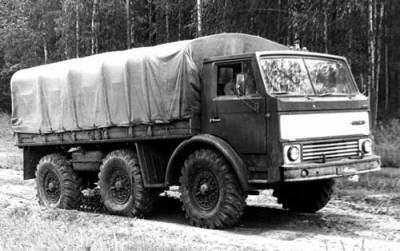

Прототип 5-тонного многоцелевого бескапотного грузовика-тягача ЗИЛ-132Р. 1974 год
В конце 1975 года этот автомобиль появился в облике сельскохозяйственного грузовика ЗИЛ-132РС с 180-сильным мотором ЗИЛ-375, а на следующий год был переделан в тягач 132РВ с седельным устройством от модели 130В, предназначенный для работы в составе автопоездов полной массой 19,1 т. Он прошел очередные испытания в 21 НИИИ, во время которых буксировал активный полуприцеп ЗИЛ-137Б без привода колес, оснащенный макетным оборудованием транспортных машин ракетных комплексов. Несмотря на улучшенные устойчивость и управляемость по сравнению с активными автопоездами ЗИЛ-137, дальнейшие работы по военному применению машин серии 132 были прекращены. В 1980 году их вообще свернули, но в 1992-м они возобновились в облике нового шасси 132К, ставшего основой сухопутной аварийно-спасательной серии 4972/4975.

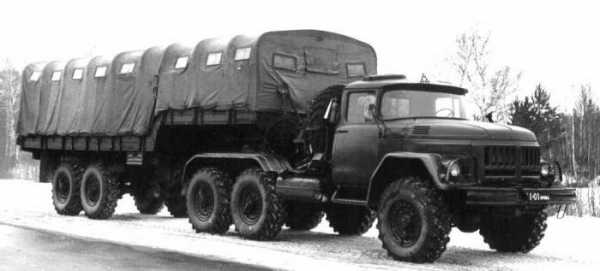

Опытный седельный тягач ЗИЛ-132РВ с активным полуприцепом ЗИЛ-137Б. 1976 год
Поделитесь на страничкеСледующая глава >
tech.wikireading.ru
ЗИЛ-137: технические характеристики
В 1970 году на БАЗе занялись модернизацией автопоезда. И не простого, а с повышенными характеристиками проходимости. Тягач и прицеп имели особенную колесную формулу – 10×10. Автопоезд состоял из тягача ЗИЛ-137 (фото его вы можете увидеть в нашей статье), а также специального полуприцепа к нему. Эту конструкцию разработали специалисты конструкторского бюро Завода имени Лихачева. В основе лежал тягач ЗИЛ-137. Давайте рассмотрим особенности и технические характеристики этого автомобиля.
Передовая разработка
Этот автопоезд предназначался для эксплуатации в вооруженных силах СССР. В свое время являлся самой передовой разработкой отечественного автопрома тех годов. Тягач и прицеп появился в результате продолжения экспериментов, которые были начаты в 1960 году с седельным тягачом ЗИЛ-157В. После серии модификаций и модернизаций ЗИЛ-137 максимально унифицировали со 131-й моделью. Тягач получил индекс 2Э131. Автомобиль мог быть укомплектован одним из двух прицепов. У них были свои индексы:
Затем вездеход получил индекс 137.
Первая опытная машина была построена в Москве в 63-м году. Далее пошла череда испытаний – автомобиль многократно испытывался и дорабатывался вплоть до 64 года. В этом же году тягач хорошо показал себя в серии тестов на государственном уровне.Пробег на тот момент составлял 18 тысяч км. Машина была рекомендована к производству и эксплуатации в армии. На вооружение автомобиль поставили в 66 году, а затем в 70-м наряду с ЗИЛ, в процессах сборки участвовали специалисты БАЗ. Тягачи ЗИЛ-137 приходили на завод из Москвы. А на Брянском заводе занимались сборкой прицепов.
Уже к середине 70-х завод вышел на объемы до 30 единиц в месяц. На этих тягачах первый раз за всю историю СССР удалось воспитать культуру серийного производства достаточно сложных и технологичных гидравлических систем.
Новые технологии
В процессе создания автопоезда на базе ЗИЛ-137 специалисты завода постоянно придумывали и отрабатывали новейшие технологии производства. К примеру, впервые использовалась так называемая «светлая пайка» — первые клапанные коробки для управления гидравлическими приводами приходилось паять как раз при помощи серебряного припоя. Также использовали «светлый отжиг» — его применяли для очистки гидравлической системы от вредных отложений и загрязнителей.
В устройстве автопоезда применялось много гидравлических агрегатов. Производство и сборка их подразумевало практически медицинскую чистоту. Это достигалось работой по сборке гидравлических узлов и агрегатов в помещениях, защищенных от пыли. На автомобиль разрешалось подниматься лишь в специальной обуви.Каждая деталь гидравлической системы находилась на особом контроле – для проверки и тестирования применяли специальные стенды. Они использовались для промывки гидросистемы.
Чтобы можно было контролировать стабильность прохождения технологических процессов, на заводе постоянно проводились испытания. Малый объем производства активных автопоездов ЗИЛ-137-137Б можно объяснить сложными технологиями.
Особенности конструкции
Тягач ЗИЛ-137, в отличии от серийных моделей, оснащался двухдисковыми сцеплением, а также гидравлическим насосом. В качестве привода для гидравлической системы служила коробка отбора мощности.
Насос под высоким давлением транспортировал рабочую жидкость по специальному трубопроводу к гидравлическому мотору. Последний генерировал крутящий момент, который затем проходил через понижающий редуктор и несколько карданных валов. Вращательный момент подавался на ведущие мосты на прицепе.
Отработанная жидкость направлялась обратно по второму трубопроводу. При помощи электропневматической системы привод запускался в автоматическом режиме при разгонах и при движении по пересеченной местности. Это соответствовало работе на низших передачах КПП и включению понижающего ряда в раздаточной коробке.
Сам полуприцеп оснащался рессорной подвеской и барабанной тормозной системой. Последняя была полностью унифицирована с тормозами тягача.Масса, габариты
Тягач по паспорту имел снаряженную массу в 7000 кг. Шасси полуприцепа весило 3800 кг. Масса всего автопоезда без загрузки составляла 10,8 тонн. При установке специального оснащения масса могла достигать 19,5 тонн. С коротким прицепом длина достигала 14 080 мм. Радиус поворота — 10,2 метра.
Скоростные характеристики
Пустой автопоезд мог двигаться по шоссе без подключенного привода на полуприцеп с максимальной скоростью в 80 км/ч. Если прицеп полностью загрузить, тогда максимальная скорость падала до 60 км/ч.
При подключении гидропривода она возрастала до 70 км/ч. Какой имел ЗИЛ-137 расход топлива? Тягач потреблял 52 л на 100 км пробега. Топливные баки имели объем, достаточный для преодоления 730 км.
Двигатель
Если взглянуть в руководство эксплуатации ЗИЛ-137, то можно найти информацию о силовых агрегатах, которые были полностью унифицированы с седельным тягачом ЗИЛ-131 В. Последний, в свою очередь, был создан на базе 131-й модели.
Все эти автомобили в 60-х оснащались бензиновым четырехтактным карбюраторным V8 – ЗИЛ-5081. Объем его составлял 6 литров. Номинальная мощность, учитывая наличие системы ограничения оборотов, доходила до 150 л. с. Двигатель — верхнеклапанный, оснащенный системой жидкостного охлаждения.Степень сжатия мотора составляла 6,5. Крутящий момент – 410 Нм. Расход топлива с этим агрегатом для седельного тягача — немалый. Аппетиты обеспечивались двумя баками для горючего по 170 л каждый.
Трансмиссия
Автомобиль оснащался механической 5-ти ступенчатой КПП. В ней было два инерционных синхронизатора, которые облегчали процесс переключение со второй на третью и с четвертой на пятую передачу.
Раздаточные коробки – механические, двухступенчатые. Отличались двойной главной передачей. В устройстве раздатки есть две конические и цилиндрические шестерни. Карданные передачи – открытого типа.
Военное применение
В оборонном ведомстве СССР еще до начала разработки высоко оценили перспективы тягача ЗИЛ-137. Технические характеристики модели были на высочайшем уровне. Главная задача машины – работа в качестве транспорта для хранения, а также доставки на боевые позиции ракет ЗРК 2К11.
Машина успешно прошла эти испытания в 63 году. Позже на основе тягача и прицепа на заводе были созданы транспортные автомобили для ракет «Куб» и «Точка». Также тягач эксплуатировали вместе с хлебопекарным блоком АХБ-2,5.
На автопоездах на базе этого авто также транспортировались детали и элементы понтонных мостов, минные тралы. На них же предполагалась установка модернизированного понтонного парка. Но эта идея так и осталась нереализованной.Максимальное распространение получили модели с длинными прицепами – их индекс 137Б. Они использовались для длинномерных боеприпасов и ракетных комплексов. Также на прицепы нередко устанавливали различные вместительные фургоны с военным оборудованием.
Неисправности
В дальнейшем, по мере эксплуатации автомобиля, стали провяляться различные недостатки. Чаще всего неполадки были связаны с достаточно сложной конструктивно и капризной к качеству масла гидравлике. Очень часто при эксплуатации можно было наблюдать рассогласования в работе колес под нагрузкой и в процессе торможения.
Как уже было замечено выше, в первой половине 70-х на Брянском заводе разработали взамен 137-му аналогичный автопоезд с индексом 137М. Среди отличий в этой модели был механический тип привода на прицеп, который отличался более высокой надежностью. Затем модель получила новое имя в БАЗ-3405.fb.ru
ЗИЛ-4329: Последний шанс? — журнал За рулем
Завод имени Лихачева закончил сертификацию нового семейства среднетоннажных грузовиков и готовит его к производству. От серийных моделей эта отличается в первую очередь бескапотной компоновкой. А чем еще? Выяснял Константин Закурдаев.

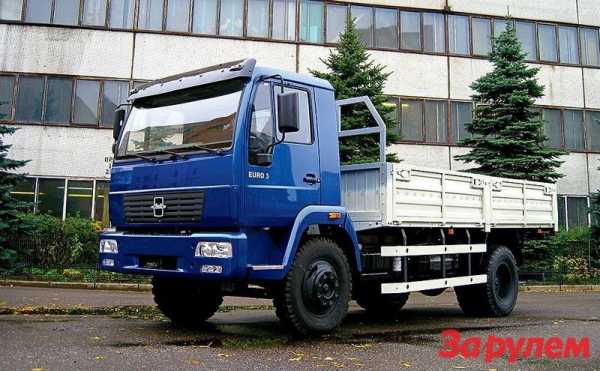

ЗИЛ-4329В1 — сочетание китайской кабины и хорошо известно «сто тридцатого» шасси.
ЗИЛ-4329В1 — сочетание китайской кабины и хорошо известно «сто тридцатого» шасси.ЗИЛ-4329В1 — сочетание китайской кабины и хорошо известно «сто тридцатого» шасси.
Путь к подобным грузовикам занял у ЗИЛа… 45 лет. Еще в 1964-м завершили работу над бескапотным ЗИЛ-Э169А. Его создали на узлах и агрегатах тогдашней новинки — ЗИЛ-130, по сравнению с которым автомобиль при схожих габаритах оказался вместительнее и маневреннее. Прототип успешно выдержал испытания, но в серию так и не пошел. А вот разработанный следом ЗИЛ-170 в 1976 году был запущен в массовое производство, правда, не в Москве, а в Набережных Челнах под маркой КамАЗ. В середине 1990-х на ЗИЛе построили опытные образцы бескапотных седельного тягача и четырехосного самосвала.

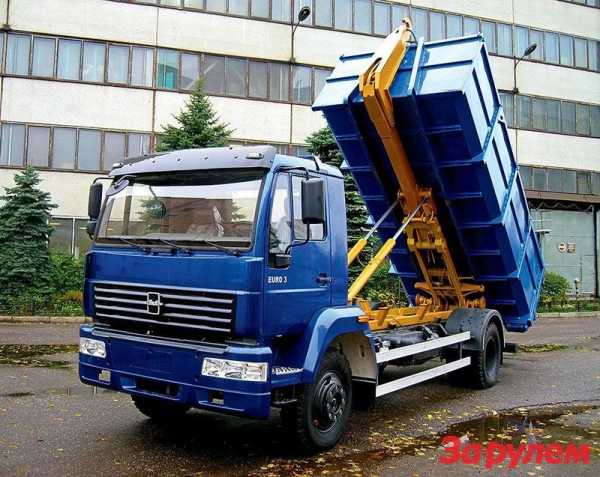

ЗИЛ-4329BL оборудован системой «мультилифт» производства ООО «Ремдормаш» с 15-кубовой съемной платформой, рассчитанной на 5 т.
ЗИЛ-4329BL оборудован системой «мультилифт» производства ООО «Ремдормаш» с 15-кубовой съемной платформой, рассчитанной на 5 т.ЗИЛ-4329BL оборудован системой «мультилифт» производства ООО «Ремдормаш» с 15-кубовой съемной платформой, рассчитанной на 5 т.
Был и аналогичный прототип среднетоннажника. В 2002 году показали экспериментальный ЗИЛ-Э4362 грузоподъемностью 5 т. Позже регулярно демонстрировали на выставках грузовики под общим названием «Кентавр» с кабиной MAN предыдущего поколения. Именно на нее сделали ставку, создавая новое семейство, но оборудование для производства кабины у немцев выкупили более расторопные индийцы. Пришлось договориться с китайскими товарищами. Результат сотрудничества — ЗИЛ-4329В1 с бортовой платформой и ЗИЛ-4329BL с устройством «мультилифт» для сменных кузовов.
Завод утверждает: машины — не выставочные прототипы, а предсерийные образцы, которые совсем скоро пойдут в производство, пусть и мелкосерийное. Для этого у китайской компании «Шанси» (Shaanxi) закупили первые полсотни кабин, провели необходимые, в том числе сертификационные, испытания, получили комплектующие от смежников. Правительство Москвы заказало десять автомобилей ЗИЛ-4329В1 с кузовами для коммунальных нужд. Выпустив 200 машин, планируют частично локализовать изготовление кабин: закупать их в Поднебесной разобранными, а сваривать и окрашивать готовые изделия в Москве.

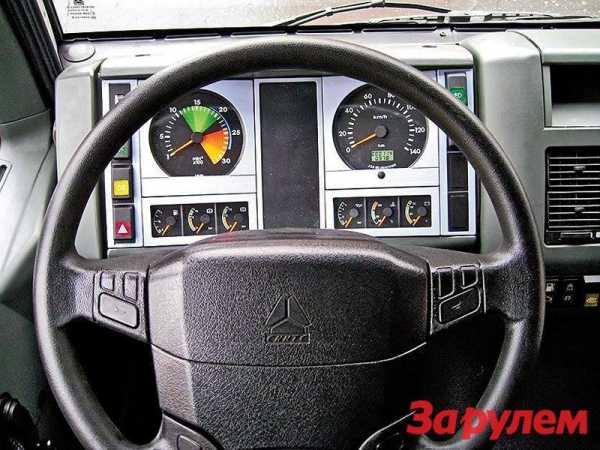

Конечно, интерьер простоват и отделан не самым лучшим пластиком, но эргономика на приличном уровне. Да и фенольного запаха нет.
Конечно, интерьер простоват и отделан не самым лучшим пластиком, но эргономика на приличноwww.zr.ru
ЗИЛ-132 История создания автомобиля (1960 – 1976 гг.)Небольшое трехосное семейство полноприводных «равнорасположенных» автомобилей ЗИЛ-132 создавалось с 1959 года и состояло из прототипов капотных и бескапотных сухопутных грузовиков и одной амфибии. По идее Грачева им предопределялась важная миссия стать новым поколением советских армейских грузовиков высокой проходимости принципиально иной нетрадиционной концепции. Она заключалась в использовании бортовой трансмиссии с блокировкой дифференциалов, трех равномерно разнесенных пар колес с одинаковой колеей и передними и задними управляемыми, тонкостенных шин большого диаметра с системой регулирования внутреннего давления и несущего основания с гладким днищем. Для ускорения производственного процесса все машины планировалось унифицировать по агрегатам и узлам с перспективными на то время автомобилями ЗИЛ-131 для последующей замены устаревших моделей ЗИС-151 и ЗИЛ-157, а также сделать будущей альтернативой грузовику ЗИЛ-131. Решение о проектировании и постройке нового автомобиля приняли 18 ноября 1959 года. Руководителем проекта был назначен инженер-конструктор Ю. И. Соболев. ЗИЛ-132 (1960 – 1962 гг.) – опытный образец капотного грузовика с кабиной, передней облицовкой и кузовом от ЗИЛ-131, построенный 23 февраля 1960 года. Он возглавил первое поколение автомобилей 132-й серии и предопределил их дальнейшую общую конструкцию. Машина снабжалась оригинальной рамой с крестообразной поперечиной из 4-мм стали, тремя поперечинами и гладким днищем из листовой стали толщиной 2,5 мм с люком под коробкой передач. Колеса не имели упругих элементов подвески и жестко крепились на раме. В ее передней части был смонтирован основной для большинства разработок СКБ бензиновый двигатель ЗИЛ-375 V8 мощностью 180 л.с. Он приводил довольно сложную и тяжелую, но традиционную для работ Грачева бортовую трансмиссию с собственными оригинальными узлами и агрегатами от прототипов ЗИЛ-130 и ЗИЛ-131. В ее состав входили механическая 5-ступенчатая коробка передач от опытного варианта ЗИЛ-Э130, отдельно установленные демультипликатор (доработанная двухступенчатая «раздатка» от ЗИЛ-157) и оригинальная раздаточная коробка с межбортовым дифференциалом с пневматическим механизмом блокировки и дистанционным управлением. От них крутящий момент продольными карданными валами подавался на бортовые передачи каждой стороны машины, сблокированные с колесными редукторами от четырехосной модели ЗИЛ-135Б. В конструкцию управляемых колес были введены синхронные шариковые шарниры равных угловых скоростей «Рцеппа» (Rzeppa). Привод передней лебедки от ЗИЛ-157 производился карданным валом от коробки отбора мощности. Отсутствие подвески компенсировали мягкие шины с регулировкой давления в пределах 0,9 – 2,5 кг/см2 и его независимым разделением по бортам. В рулевой механизм были встроены два гидроусилителя на передние и задние колеса. Новинкой для трехосных машин являлась более мощная и надежная пневмогидравлическая тормозная система с отводом на прицепные агрегаты. Она состояла из гидропривода герметизированных колодочных (барабанных) колесных тормозов и пневматического усилителя с компрессором и емкостью со сжатым воздухом (ресивером). Грузовик имел два топливных бака вместимостью по 170 л.
Автомобиль ЗИЛ-132 (6×6) с кабиной от грузовика ЗИЛ-131 и арочными шинами. 1960 год Колесная база ЗИЛ-132 составляла 2600+2600 мм, колея всех мостов – по 2000 мм. Габаритные размеры на стандартных 20-дюймовых колесах – 7100x2550x2700 мм. Грузоподъемность автомобиля на шоссе – 4,5 т, на местности – 2,5 т. Снаряженная масса в зависимости от типа установленных шин – 6480 – 7380 кг, полная допустимая – 8980 – 9880 кг. Применение колесных редукторов позволило увеличить дорожный просвет под днищем до 580 мм, но радиус поворота достигал 11,5 м. Максимальная скорость на ровной сухой трассе – 67 – 70 км/ч. Контрольный расход топлива – 55 л на 100 км. После обкатки заводские испытания ЗИЛ-132 начались в феврале 1960 года и впоследствии эпизодически проводились до осени 1962 года. При этом на автомобиле монтировали несколько различных типов шин: стандартные восьмислойные 16,00 – 20 модели И-159, широкопрофильные увеличенного диаметра 18,00 – 24 и арочные размером 1500×840. В марте 1961 года грузовик был переоборудован автоматической коробкой передач от машины ЗИЛ-135Е, новым демультипликатором и фургоном для установки аппаратуры и размещения испытателей. С разными шинами он мог двигаться по снежной целине глубиной до 1,2 м, развивая скорость 19 км/ч, и преодолевал заснеженный подъем крутизной до 28º. Основные недостатки относились к малой жесткости элементов рамы и надежности ходовой части, рассогласованности управления колесами и продольному раскачиванию на скорости более 60 км/ч. С переводом СКБ на интенсивные работы по четырехосным спецшасси дальнейшая доработка ЗИЛ-132 была приостановлена. Единственный прототип был уничтожен при пожаре в сентябре 1962 года.
Доработанный вариант ЗИЛ-132 с автоматической трансмиссией и 24-дюймовыми шинами. 1961 год Вспомнили об автомобиле ЗИЛ-132 в середине 1960-х годов, когда СКБ получило заказ на разработку и изготовление партии плавающих поисково-эвакуационных установок ПЭУ для обнаружения и доставки возвращаемых космических аппаратов и их экипажей. Этим оригинальным транспортным средствам посвящена глава о специальных трехосных амфибиях. Из них к семейству ЗИЛ-132 относился только плавающий грузовик ЗИЛ-132П, а в 1970-е годы его третьим поколением стали бескапотные автомобили серии ЗИЛ-132Р. ЗИЛ-132П (1969 г.) – единственный опытный образец перспективного 4-тонного плавающего армейского автомобиля, созданный в инициативном порядке на базе поисковой машины ПЭУ-1 как развитие общей концепции «равнорасположенного» 132-го семейства. Собран в начале августа 1969 года. Он также снабжался 180-сильным двигателем ЗИЛ-375 и бортовой трансмиссией, но получил механическую коробку передач от автобуса ЗИЛ-158, оригинальную двухступенчатую раздаточную, торсионную подвеску крайних мостов, сварную раму, бортовой кузов из алюминиевого сплава и стеклопластиковые водоизмещающий корпус и кабину от модели 135Л. По сравнению с первым грузовиком ЗИЛ-132 расстояние между осями соседних мостов было сокращено до 2300 мм, что позволило уменьшить радиус поворота до 11,0 м, зато дорожный просвет под днищем достиг 660 мм. Полная масса амфибии составила 10,5 т, габаритная длина – 7180 мм, ширина – 2610 мм, высота по кабине – 2450 мм. Максимальная скорость по шоссе – 75 км/ч, на плаву при помощи водомета – 5 – 7 км/ч. Для прохождения особо сложных участков местности в кузове впервые устанавливали авиационный турбореактивный двигатель, обеспечивавший дополнительную силу тяги.
Опытный образец армейского 4-тонного плавающего автомобиля ЗИЛ-132П. 1969 год ЗИЛ-132Р (1974 – 1975 гг.) – опытный многоцелевой 5-тонный бескапотный грузовик-тягач, построенный в начале мая 1974 года, – более совершенная модификация варианта ЗИЛ-132. Первоначально также был задуман как многоцелевой армейский автомобиль высокой проходимости и маневренности, способный заменить серийный грузовик ЗИЛ-131. Его ведущим конструктором являлся А. И. Филиппов. Автомобиль оснащался алюминиевой рамой и бензиновым двигателем ЗИЛ-130 V8, форсированным до 165 л.с. и установленным за новой 3-местной стеклопластиковой кабиной. Модернизированная бортовая трансмиссия включала сухое двухдисковое сцепление с гидроприводом, синхронизированную 5-ступенчатую коробку передач ЗИЛ-137 с отбором мощности, раздаточную коробку с блокируемым дифференциалом и бортовые редукторы в алюминиевых корпусах. Здесь впервые для машин 132-й серии появилась полноценная независимая рычажно-торсионная подвеска всех колес и была введена двухконтурная пневмогидравлическая система с вентилируемыми дисковыми тормозами, установленными на бортовых редукторах. Управление передними колесами осуществлялось рулевым механизмом с гидроусилителем, поворот задних производился посредством гидравлического следящего устройства. В цельнометаллической грузовой платформе длиной 4115 мм с армейским тентом размещались продольные скамьи для боевого расчета. В комплектацию входили два стеклопластиковых бензобака на 300 л и шины размером 14,00 – 20 или 16,00 – 20. Автомобиль имел колесную базу 2100+2100 мм и колею 2075 мм. Габаритная длина составила 6990 мм, дорожный просвет – 380 мм. Снаряженная масса – 6360 кг, полная – 11 360 кг. На испытаниях, продолжавшихся до апреля 1975 года, грузовик развивал максимальную скорость 68 км/ч, преодолевал подъемы крутизной 30º, косогор в 25º и броды глубиной 1,3 м. Его радиус поворота в 11 м по-прежнему оставлял желать лучшего, а средний расход топлива 78,4 л на 100 км вовсе не укладывался в рамки военных требований. Несмотря на достаточную мощность, по эксплуатационным качествам ЗИЛ-132Р несущественно отличался от ЗИЛ-131 и был условно одобрен военными при внесении серьезных модификаций, что повлекло бы за собой существенную переделку всей конструкции.
Прототип 5-тонного многоцелевого бескапотного грузовика-тягача ЗИЛ-132Р. 1974 год В конце 1975 года этот автомобиль появился в облике сельскохозяйственного грузовика ЗИЛ-132РС с 180-сильным мотором ЗИЛ-375, а на следующий год был переделан в тягач 132РВ с седельным устройством от модели 130В, предназначенный для работы в составе автопоездов полной массой 19,1 т. Он прошел очередные испытания в 21 НИИИ, во время которых буксировал активный полуприцеп ЗИЛ-137Б без привода колес, оснащенный макетным оборудованием транспортных машин ракетных комплексов. Несмотря на улучшенные устойчивость и управляемость по сравнению с активными автопоездами ЗИЛ-137, дальнейшие работы по военному применению машин серии 132 были прекращены. В 1980 году их вообще свернули, но в 1992-м они возобновились в облике нового шасси 132К, ставшего основой сухопутной аварийно-спасательной серии 4972/4975.
Опытный седельный тягач ЗИЛ-132РВ с активным полуприцепом ЗИЛ-137Б. 1976 год |
