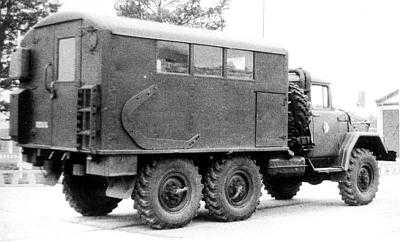

РемБат: ТРМ-80
| Шасси | Трехосный автомобиль ЗИЛ-131 с лебедкой и коробкой отбора мощности КОМ-1 |
| Кузов | КМ-131, переработанный для подвижных танкоремонтных мастерских |
| Габаритные размеры мастерской в походном положении, мм: | |
| длина | 7470 |
| ширина | 2570 |
| высота | 3100 |
| Масса (при полной заправке, без экипажа), кг | 10200 |
| Внутренние размеры кузова, мм: | |
| длина | 4000 |
| ширина | 2250 |
| высота | 1800 |
| Внутренний объем кузова, м3 | 15,5 |
| Вписываемость в железнодорожный габарит | |
| Питание электроэнергией: | |
| силового оборудования | От электросварочно-силовой установки или от постороннего источника электроэнергии |
| освещение | От электросварочно-силовой установки мастерской или от постороннего источника электроэнергии через понижающий трансформатор ОСО-0,25 кВт |
| дежурного освещения | От аккумуляторных батарей кузова |
| Углы проходимости (въезда) мастерской, град | |
| передний | 36 |
| задний | 40 |
| Наибольшая преодолеваемая глубина брода с твердым дном, м | 1,4 |
| Максимальная скорость движения по шоссе, км/ч | 80 |
| Зяпас хода по шоссе, км | 650—750 |
| Средний расход топлива на 100 км по шоссе, л | 50 |
| Максимальная мощность двигателя при 3200 об/мин, л.с | 150 |
| Вместимость топливных баков, л | 340 |
| Мощность силового генератора ЕС-52-4У2 при напряжении 230 В, кВт | 5 |
| Сварочный генератор ГД-304: | |
| напряжение холостого хода на крутопадающих характеристиках, В | 75—80 |
| пределы регулирования сварочного тока, А | 15-300 |
| Преобразователь ИЭ-9401: | |
| Напряжение, В | 36 |
| частота, Гц | 200 |
| мощность (отдаваемая), кВ-А | 4 |
| мощность (потребляемая), кВт | 5,8 |
| диаметр шлифовального круга, мм | 150 |
| напряжение, В | 36 |
| частота, Гц | 200 |
| Машина ручная сверлильная электрическая ИЭ-1021: | |
| напряжение, В | 36 |
| частота, Гц | 200 |
| диаметр сверления максимальный, мм | 14 |
| Устройство для подзарядки аккумуляторных батарей ремонтируемого объекта | Сварочный генератор ГД-304 на жестких характеристиках |
| напряжение заряда, В | 28—32 |
| способ регулировки величины зарядного напряжения | Ручной, реостатом |
| изменение величины зарядного тока, А | До 120 |
| Выпрямитель | Полупроводниковый |
| напряжение питания, В | 380/220 |
| максимальный ток нагрузки, А | 25 |
| напряжение холостого хода, В | 29,5 |
| напряжение при максимальном токе нагрузки, В. | Не менее 24 |
| Радиостанция | Р-123М |
| Переговорное устройство | Р-124 |
| Кран-стрела: | |
| грузоподъемность, кгс | 1500 |
| вылет крюка, мм | 2400 |
| высота подъема крюка, мм | 3500 |
rem-battalion.ru
Подвижные средства технического обслуживания и ремонта. Часть 3
В Афганистане пришлось вести боевые действия на местности абсолютно не пригодной для применения бронетанковой технички и выполнять задачи, к которым они никогда не готовились. Бронетехника в основном применялись в качестве мобильных огневых точек на блокпостах. Кроме того, их привлекали для сопровождения колонн. Т-62Д, БМП-2Д, БТР-60, БТР-70 и БТР-80 достойно выполняли боевые задачи в тяжелейших условиях, сохранив тысячи солдатских жизней. В условиях современного боя танк является мощным огневым средством и хорошим средством защиты, но у танка имеются и серьезные недостатки: это зоны, поражение которых возможно даже легким противотанковым оружием пехоты; наличие сотен литров дизельного топлива и масла, сотен килограммов боеприпасов. Однако критическая оценка слабых мест и принятие соответствую-инструментом и запасными частями. Всвязи с этим колесные ТРМ на базе ЗиЛ-131 не поспевали за боевыми подразделениями, особенно за БМП, следовательно, их или не брали с собой, или оставляли на одном из блокпостов. Во-вторых, приходилось вместо ТРМ использовать одну из боевых машин роты, что снижало ее боевые возможности, а в-третьих, выделение средств из ремроты полка значительно уменьшало ее производственный потенциал и она зачастую не могла выполнить стоящие перед ней задачи восстановления ВВТ на месте постоянной дислокации.
совершенном шасси. Выбор был сделан в пользу шасси Урал-4320 и КамАЗ-4310.
Со второй половины 80-х годов на заводе началась работа по подготовке производства мастерских на
шасси Урал-4320.
fishki.net
ТРМ-80 ТО И ИЭ
Введение
1. Назначение мастерской
2. Техническая характеристика мастерской
3. Общее описание мастерской
3.1. Шасси
3.2. Кузов
3.3. Размещение оборудования мастерской
3.4. Общие указания по эксплуатации, мер безопасности и обслуживанию мастерской
4. Электрооборудование
4.1. Электросварочно-силовая установка
4.1.1. Сварочный генератор ГД-304
4.1.2. Генератор переменного тока ЕС-52-4У2
4.1.3. Привод электросварочно-силовой установки4.1.4. Регулятор оборотов
4.2. Главный щит
4.3. Панель ввода и выводов
4.4. Сеть сварочного тока
4.5. Сеть переменного тока напряжением 380/220 В
4.6. Сеть напряжением 24 В
4.6.1. Сеть постоянного тока напряжением 24 В
4.6.2. Сеть переменного тока напряжением 24 В
4.6.3. Щит светомаскировки
4.7. Сеть переменного трехфазного тока напряжением 36 В, частотой 200 Гц
4.8. Прибор контроля изоляции
4.9. Эксплуатация электрооборудования
4.9.1. Меры безопасности, при эксплуатации электрооборудования мастерской
4.9.2. Порядок оказания первой помощи при поражении электри¬ческим током
4.9.3. Эксплуатация электросварочно-силовой установки
4.10. Подключение мастерской к внешнему источнику тока
4.11. Возможные неисправности электросварочно-силовой установки и их устранение
4.12. Техническое обслуживание электрооборудования
5. Оборудование мастерской и правила его эксплуатации
5.1.1. Горелка для аргоно-дуговой сварки вольфрамовым электродом
5.1.2. Баллон для аргона
6.1.3. Редуктор
5.1.4. Инструмент и принадлежности
5.2. Кран-стрела
5.2.1. Техническая характеристика
5.2.2. Устройство крана-стрелы
5.2.3. Эксплуатация крана-стрелы
5.2.4. Техническое обслуживание крана-стрелы
5.3. Палатка
5.4. Гидравлический домкрат
5.4.1. Техническая характеристика домкрата
5.4.2. Устройство п работа домкрата
5.4.3. Эксплуатация домкрата
5.4.4. Возможные неисправности домкрата и их устранение
5.4.5. Техническое обслуживание домкрата
5.5. Сверлильная машина ИЭ-1021
5.5.1. Назначение сверлильной машины
5.5.2. Техническая характеристика сверлильной машины
5.5.3. Устройство сверлильной машины ИЭ-1021
5.5.4. Эксплуатация сверлильной машины
5.5.5. Техническое обслуживание сверлильной машины
5.6. Электрическая шлифовальная машина ИЭ-2004
5.6.1. Техническая характеристика шлифовальной машины
5.6.2. Устройство электрической шлифовальной машины
5.6.3. Правила эксплуатации электрической шлифовальной машины
5.6.4. Техническое обслуживание шлифовальной машины
5.6.5. Возможные неисправности электроинструмента и их устранение
5.7. Инструмент, приспособления и принадлежности для обслуживания и ремонта бронетанковой техники
5.7.1. Специальный инструмент и приспособления для войскового ремонта бронетанковой техники
5.7.2. Слесарно-монтажный, режущий и измерительный инструмент
5.7.3. Комплект приборов и инструмента электрика
5.7.4. Комплект ручного механизированного инструмента
5.8. Обогревательная печь
6. Средства связи
6.1. Особенности эксплуатации радиостанции
-6.2. Порядок работы па радиостанции
6.3. Характерные неисправности радиостанции и переговорного устрой¬ства и их устранение
7. Средства защиты от оружия массового поражения
7.1. Фильтровентиляционная установка ФВУА-1 ООН-24
7.1.1. Назначение и принцип работы
7.1.2. Правила эксплуатации фильтровентиляционной установки
7.1.3. Техническое обслуживание фильтровентиляцнонной установки
7.1.4. Возможные неисправности и их устранение
7.2. Дозиметрический прибор
7.3. Автомобильный комплект для специальной обработки военной техники
8. Основные сведения по технологии сварки алюминиевых сплавов
8.1. Подготовка узлов и сварочных материалов к сварке
8.2. Технология подготовки сварочной проволоки
8.3. Ручная сварка вольфрамовым электродом
8.4. Сборка деталей и узлов под сварку
8.5. Общие указания по сварке
8.6. Контроль качеству сварных швов и исправление дефектов
9. Развертывание и свертывание мастерской
9.1. Развертывание сварочных постов мастерской
9.1.1. Пост для ручной электродуговой сварки стали
9.1.2. Пост для ручной аргоно-дуговой сварки вольфрамовым
электродом
9.2. Свертывание мастерской
10. Меры пожарной безопасности
10.1. Правила пользования огнетушителем ОУ-2
11. Транспортирование мастерской
11.1. Перемещение мастерской своим ходом
11.2. Транспортирование мастерской железнодорожным или водным транспортом
12. Хранение мастерской
rem-battalion.ru
Полевые ремонтные мастерские. Автомобили Советской Армии 1946-1991
Полевые ремонтные мастерские
К необъятному семейству всевозможных средств обслуживания и ремонта в полевых условиях различных видов автомобильной, бронетанковой и инженерной техники, их агрегатов и вооружения относились многочисленные автономные универсальные и специализированные мастерские на шасси ЗИЛ-131 и ЗИЛ-131Н с коробками отбора мощности, лебедками, типовыми цельнометаллическими кузовами КМ-131 или бескаркасными К-131 и специальными прицепами. Основу ремонтных средств составляли системы подвижных авторемонтных мастерских ПАРМ первого модернизированного семейства ПАРМ-1А, а также более совершенные комплекты ПАРМ-2 и ПАРМ-3М второго и третьего поколений с рационализированным составом оборудования. Они выпускались в 1970 – 1980-е годы в кузовах КМ-131 образца 1970 года и К-131 образца 1981 года. Им на смену пришли новые усиленные герметизированные кузова КМ-131 образца 1991 года с новыми системами герметизации, отопления и очистки воздуха. Все они были максимально приспособлены к установке тяжелого оборудования, длительной автономной работе в наиболее неблагоприятных условиях, оснащались системами энергоснабжения и жизнеобеспечения, переговорным устройством с кабиной водителя, радиостанцией и обогреваемой палаткой для работы вне автомобиля.
Мастерская МТО-70 комплекса ПАРМ-1А в цельнометаллическом кузове. 1972 год.
В состав ремонтных комплексов ПАРМ входило многочисленное семейство мастерских технического обслуживания МТО-70 и МТО-80 двух поколений разного уровня и назначения, которые могли работать совместно с другими средствами ПАРМ или самостоятельно. Они служили для регулярного обслуживания и проведения мелкого ремонта различных видов колесной и гусеничной техники, их различных агрегатов и систем вооружения, и в зависимости от назначения имели разную комплектацию. Основу семейства МТО составляли многопрофильная автомобильная мастерская МТО-АМ и ее специализированные варианты МТО-АТ-М1 для многоцелевых военных автомобилей, МТО-4ОС для четырехосной техники и автотракторная версия МТО-АТ. Для обслуживания инженерной, автомобильной и другой военной техники служила мастерская МТО-И. Узкоспециализированными являлись мастерские для обслуживания артиллерийского и бронетанкового вооружения МТО-АР и МТО-БТ и их различных систем. К этой же гамме относились средства обслуживания шасси подвижных ракетных систем, например, МТО-АТГ-М1 гусеничных зенитно-ракетных комплексов «Бук-М1» и «Тунгуска».
В комплектацию машин семейства МТО входили диагностические и контрольные стенды, приборы и комплекты инструментов, легкое слесарное, сверлильное, шлифовальное, сварочное, электротехническое, столярное, малярное, зарядочное, заправочное и моечное оборудование с питанием от собственного электрогенератора мощностью до 12 кВт, а также смонтированный на переднем бампере съемный стреловой кран грузоподъемностью 1,5 т с высотой подъема груза 3,7 м и тросовым приводом от лебедки автомобиля.
В комплексы ПАРМ входили также многочисленные соответственно укомплектованные многоцелевые и специализированные мастерские для проведения любых работ по текущему и среднему ремонту практически всех средств транспорта, боевой техники и вооружения, состоявших на вооружении. С середины 1960-х годов к наиболее распространенным относились универсальные ремонтно-механические мастерские МРМ с более тяжелым станочным оборудованием для ремонта автомобильной, тракторной и специальной военной техники, включая вооружение. В 1980-е годы в войска поступил модернизированный вариант МРМ-М2 с более совершенным оборудованием. Для ремонта автотехники служила профильная мастерская МРС-АТ комплекса ПАРМ-3М, выполнявшая полный цикл работ в полевых условиях от слесарных до зарядки аккумуляторных батарей. Ее разновидностью являлась сварочная мастерская автомобильная МС-А, выпускавшаяся с 1970-х годов Центральным ремонтным заводом № 258 РВСН СССР из города Батайск Ростовской области и выполнявшая комплекс сварочных работ при ремонте деталей из конструкционных, броневых и высоколегированных сталей, алюминиевых и прочих сплавов. Танкоремонтные мастерские ТРМ-70 и ТРМ-80 образца 1970 и 1980 годов служили для текущего и среднего ремонта всех видов бронетанковой техники. Другими профильными ремонтными и вспомогательными средствами были мастерская МЭС для обслуживания и ремонта электрического, инфракрасного и навигационного оборудования бронетанковых войск; станция для ремонта и зарядки аккумуляторов СРЗ-А-М1 с 30-киловаттным электрогенератором и мастерская МРИВ со станочным оборудованием для обслуживания и ремонта инженерной техники и вооружения. К другим средствам комплексов ПАРМ относились электрогазосварочная мастерская ЭГСМ-70, для ремонта электрооборудования и систем питания МЭСП-АТ, ремонтно-зарядная станция ПРЗС-70 и другие. В комплекты ПАРМ-1А и ПАРМ-2 входил транспортный автомобиль АТ-1, представлявший собой доработанный бортовой грузовик 131-й серии с двухосными прицепами ПТ-1 и ПТ-2, приспособленными для перевозки вспомогательного имущества и материалов.

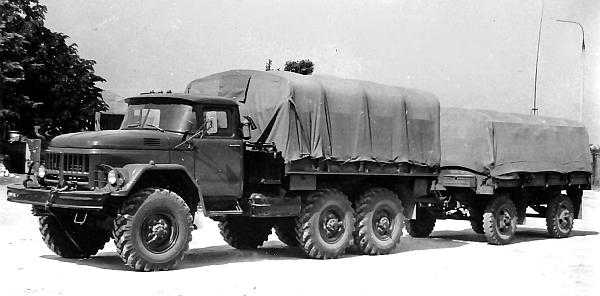

ЗИЛ-131 в варианте транспортного автомобиля АТ-1 с прицепом ПТ-1 из состава комплексов ПАРМ.
