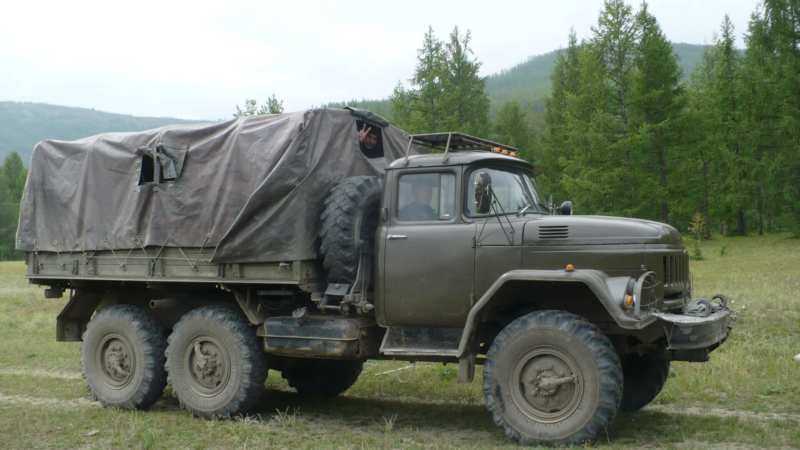

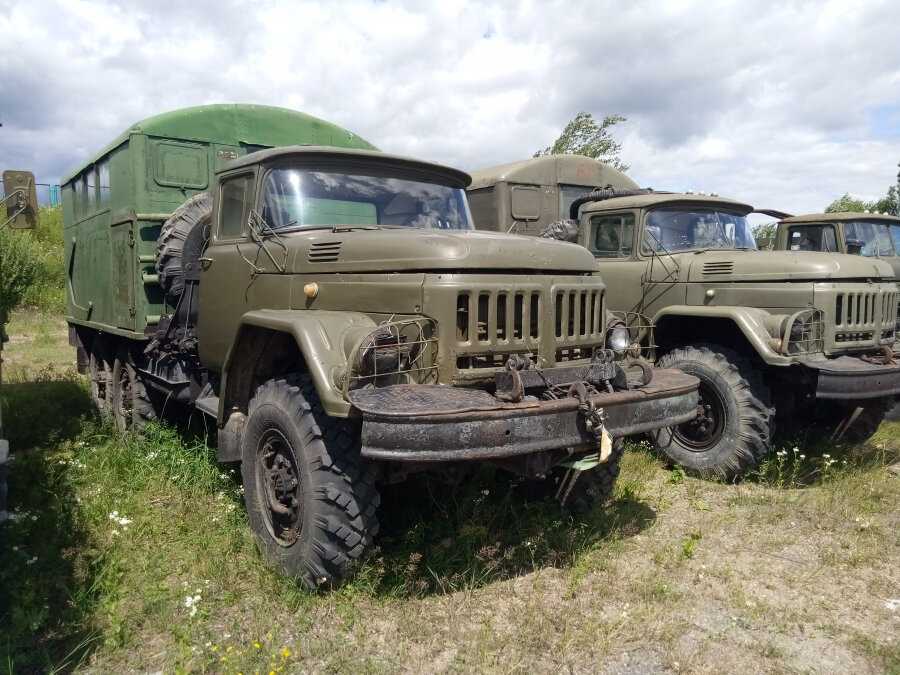

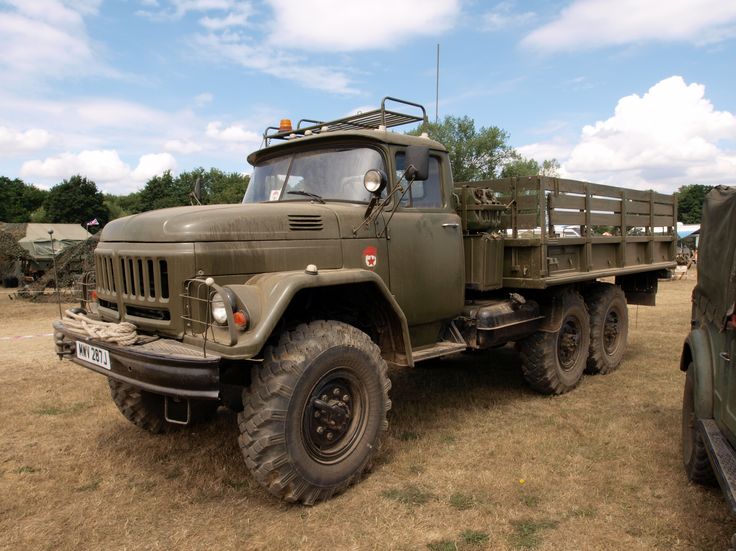

ЗиЛ-131-советский грузовик повышенной проходимости выпускавшегося с 1966 по 2002 год. Выпуска грузовика был налажен на Московском Заводе имени Лихачева ЗиЛ. Грузовик должен был прийти на смену грузовику ЗиЛ-157.  Грузовик предназначен для перевозки грузов и буксировки прицепов/орудий по шоссейным и грунтовым дорогом, а также бездорожью. Имеет грузовое отделение приспособлено для перевозки людей в деревянном кузове со складными скамейками вдоль бортов.

Основным эксплуатантом грузовика стала армия и промышленные предприятия Советского Союза. Поставлялся на экспорт в дружественные страны Советского Союза.

История создания

История производства грузовика началась в 1956 году, когда конструкторы ЗиЛа представили партийным чиновникам опытный образец ЗиЛ-131 созданный на базе ЗиЛ-132. Параллельно с ЗИЛ-131 разрабатывался грузовик ЗиЛ-130. Грузовик успешно прошел испытания на автомобильных полигонах и различные климатические тесты. В 1961 году грузовик планировалось запустить в массовое производство, но из-за различных бюрократических проблем производство задержалась на пять лет. За время задержки грузовик продолжался совершенствоваться, о чем говорит первая модернизации машины спустя 20 лет производства. Во время проектирования ближайшим конкурентом ЗиЛ-131 был ЗиЛ-132 с колесной формулой 6х6 имевший равноудаленные мосты с более широкими колесами. Тактик-технические характеристики ЗиЛ-132 были выше, чем у

ЗиЛ-131, но ЗИЛ-131 был дешевле и проще в производстве. Хоть и ЗИЛ-131 должен был заменит ЗИЛ-157 (года производства 1958-1994) им было суждено производиться вместе в одних и тех же цехах московского завода ЗИЛ на протяжении 25 лет. Производство ЗИЛ-131Н продолжалось до 1994 на московском заводе ЗИЛ (по некоторым данным до 1990 года), производство грузовика прекращено с началом производства ЗИЛ-4334. Производство грузовика было продолжено в Новоуральске на автомобильном заводе АМУР до 2010 года, с 2003 года была начато производство грузовика АМУР-531350, грузовик представлял копию ЗИЛ-131, но с дизельным двигателем. Производство ЗИЛ-131 было полностью завершено на заводе АМУР в 2011 после его банкротства. Шасси грузовика стала платформой для создания множества фургонов и специальной техники для военных и гражданских нужд. В 1974 машина была удостоена Государственного знака качества.

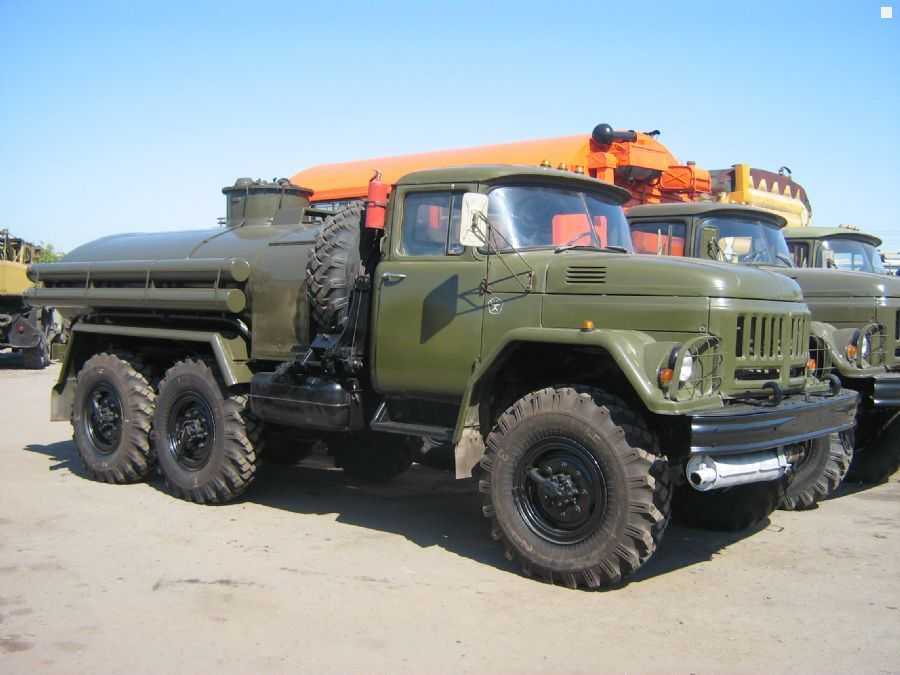

На грузовом шасси ЗИЛ-131 можно встретить автокраны, военные КУНГи (командные, радиостанции, мобильные мастерские и т. д.), машины для обслуживания аэродромов и самолетов, пожарные машины, военные грузовики для перевозки личного состава, РСЗО «Град-1» и «Катюша» и т.д. КУНГи военных ЗИЛ-131 оборудовались фильтровентиляционной установкой ФВУА-100Н-12, способная очищать воздух от радиоактивной пыли и газовых отравляющих веществ, при этом создается избыточное давление, которое не позволяет проникать воздух с улицу в кузов через щели.
За время производства было выпущено 998 429 грузовиков ЗИЛ-131 и его модификаций. С 1987 по 2007 год было произведено 52 349 грузовиков ЗИЛ-131Н. Максимальный объем производства грузовика пришёлся в 1980-ые годы, ежегодно завод выпускал с конвейера почти по 50 000

ЗИЛ-131 в год. Над производством грузовиков на заводе трудился штат из 120 000 сотрудников. Во время Афганской войны военные грузовики ЗИЛ-131 стали кустарно вооружать зенитными пушками ЗУ-23-2 или автоматическими миномётами «Василек», данный способ кустарной модернизации продолжали использовать во время двух Чеченских компаний и во время военного конфликта на Востоке Украины.

Конструкция

1  — ведущий   фланец   цапфы   поворотного  кулака 2 — шинный  кран 3 — тормозной  барабан  переднего колеса 4 — переднее колесо с пневматической шиной переменного давления 5—продольная листовая рессора 6—педаль  сцепления 7 — продольная  рулевая  тяга 8 — рулевой  механизм 9 — передний буфер 10 — лебедка  барабанного  типа с  червячным  редуктором 11  —трубчатый  масляный  радиатор смазки  двигателя 12 — масляный радиатор гидроусилителя рулевого  управления 13 — бачок  насоса  гидроусилителя 14 —- радиатор  охлаждения двигателя 15 — маслоналивная   горловина  с  фильтром  вентиляции  картера  двигателя 16 — компрессор  пневматической системы привода  тормозов и  централизованной  подкачки  шин 17 — воздушный  фильтр 18 — двигатель 19 — педаль  ножного  тормоза 20 — рулевое  колесо 21  — рычаг  коробки  передач 22 — рычаг  переключения  передач раздаточной  коробки 23  — педаль  управления  дроссельной заслонкой  карбюратора 24  — рычаг  включения  лебедки 25 — рычаг  ручного  тормоза 26 — воздушный баллон для сжатого воздуха 27  — трубка  вентиляции  картера коробки  передач 28 — трубка  выпуска  воздуха  из  воздухораспределительного  клапана 29 — трубка  подвода  воздуха в  топливные баки 30 — задний  кронштейн  установки кабины  31  — электромагнитный  воздухораспределительный клапан для автоматического включения переднего ведущего  моста 32 — топливный бак 33 — карданный  вал  привода среднего ведущего  моста 34  — глушитель  шума  выпуска отработавших   газов 35  — труба  глушителя 36 — карданный  вал  привода  заднего моста 37  — верхняя  реактивная  штанга подвески  заднего  моста 38 — нижняя  реактивная штанга  подвески 39 — заднее  колесо 40 — розетка  для  переносной  лампы 41  — задний  буфер  рамы

ЗиЛ-131 представляет собой рамный грузовой автомобиль с колесной формулой 6х6. Все ТТХ создавались изначально под военные нужды, что подразумевает достаточно мощный мотор и крепкой рамой, возможность буксировки орудий и преодолевание водных препятствий в брод. Масса машины 6135 кг, грузоподъемность 5 тонн по шоссе и 3,5 тонны по грунтовым дорогам. Машина пригодна для эксплуатации во всех условиях, включая тропические, в любое время года при температуре от -40 до +55 градусов Цельсия. Машина оснащена 5 ступенчатой коробкой передачи с возможностью выбора понижающей передачи (1-ая передача используется при большой загруженности или подъеме в гору), передний привод можно отключать с помощи коробки передачи или электропневматическим приводом с помощи тумблера из кабины авто. Кабина авто представляет из себя цельнометаллический кузов в котором размещается водитель и два пассажира на отдельном двойном диване, под которым располагается небольшой багажник. Первые кабины для ЗИЛ-131 использовались от ЗИЛ-130, были заменены по просьбе военных. И наоборот  Кабина термоизолирована, для отопления салона используется печка, использующая систему охлаждения двигателя.

Панорамное лобовое стекло из двух частей обеспечивает хорошую обзорность водителю и пассажирам. Механические дверные стеклоподъемники и форточки служат для вентиляции автомобиля. Машина оборудована предпусковым подогревателем Т-100, который подогревает двигатель для старта в течении 2 минут при минус 30 градусах. Для фильтрации используется масленый фильтр. Так как машина должна преодолевать броды все электрическое оборудование имеет герметизацию, как и многие другие агрегаты. Система газоотвода и глушители изготавливаются из чугунных металлов для увеличения ресурса, когда система оказывается в воде во время преодоления водного препятствия.

Машина обладает отличными характеристиками для езды по бездорожью за счет полного привода 6х6 с возможностью регулировки давления на грунт с помощи централизованной подкачки шин из кабины машины прямо во время движения. Централизованная подкачка шин повышает живучесть машины во время прокола/прострела колеса, подкачивая повреждённое колеса пока машина не доберётся до безопасного места или автомастерской.

Многие машины оборудовались механической лебедкой (длина троса 50 метров) с отбором мощности от коробки передачи, что делало лебедку не «убиваемой» при полном погружении в грязь и воду. Мосты установленным на полуэллиптические рессоры с реактивными штангами. Тормоза-барабанные, пневматические.
Как правило на ЗИЛ-131 ставился карбюраторный 8-и цилиндровый V-образный двигатель объемом 6,28 литра. Мощность двигателя составляет 150 л.с., «пожирает» бензин А-76 из двух баков по 170 литров. Расход топлива по шоссе составляет 35 литров на 100 км и 60-70 литров при езде по пересеченной местности. Расход топлива при максимальной загрузке по бездорожью достигает 100 литров на 100 км. Запас хода 600-630 км. Двигатель обеспечивает максимальную скорость 85 км/час, крейсерскую скорость 50-60 км/час.

Основные модификации:

  • ЗИЛ-131А-автомобиль имеет упрощенную сборку, посредством замены герметичных-экранированных электроприборов простыми приборами.
    Стали выпускать в январе 1971. Появления данной модели связано с тем, что автомобиль перестал быть сугубо военным и его унифицировали для гражданских задач.
  • ЗИЛ-131Н-модернезированный вариант грузовика выпускался с 1986 года. Модернизированный вариант ЗИЛ-131 стали выпускать с дизельными двигателями ЗИЛ-131Н1 (Д-245.20-105л.с.) и ЗИЛ-131Н2 (ЗИЛ-0550, 132-л.с.), новый карбюраторный двигатель отличался более высокой степенью сжатия и возможности использовать в качестве топлива бензин марки А-76 и АИ-93. Ресурс двигателя ЗИЛ-5081 увеличен до 250 00 км
  • ЗИЛ-131В-сиделный тягач имел сцепное устройство для транспортировки прицепов. Сидельный тягач послужил базой при создании автопоезда ЗИЛ-137 с колесной формулой 10х10
  • ЗИЛ-131НС-севреный вариант, предназначен для работы в условиях Крайнего Сервера при температуре до -60
  • ЗИЛ-131Д-самосвал, не получил распространения, производство было свернуто
  • ЗИЛ-131Х-вариант грузовика адаптированный для использования в тропических и пустынных климатах
  • ЗИЛ-131-137Б автопоезд с колесной формулой 10х10. Шасси часто использовалась при создании аэродромных пожарных машин, пусковых ракетных установок

Заключение

Грузовик по праву вошел в историю советского. Грузовики ЗИЛ-131 еще долго будут ездить по дорогам стран бывшего СССР и дружественных стран. Даже спустя несколько десятков лет бывшие водители с уважением отзываются о машине за ее качество, надежность и простоту обслуживания. Даже в мороз -30…-50 водители умудряются его заводить без проблем предварительно налив в карбюратор бензин и прогрев картер двигателям паяльной лампой. Отличная проходимость обеспечивается полным приводом 6х6 с возможностью регулировки давления в шинах. Машина имеет «спартанский» набор комфорта для водителей состоящий из ручных стеклоподъёмников и печки способной протопить салон машины до состояния «бани». Машина не рассчитана на дальние поездки из-за прожорливости и крейсерской скорости 50-60 км/час. Среда обитания грузовика-лесные дороги поля. 131-ый ЗИЛ еще долго будет служить в пожарной охране и выполнять боевые задачи в армии.

Характеристики ЗИЛ-131
 Колесная формула  6х6
 Тип подвески  рессорная
 Двигатель  ЗИЛ-131, карбюраторный, 8-целендровый, V-образный
 Объем двигателя  6 литров
 Мощность   150 л.с.
 Топливо АИ-72 и АИ-76
 Объем бака   2х170
 КПП  пятиступенчатая
 Габариты  Длина 7040 мм, высота 2480 (без тента) и 2970 мм с тентом, щирина 2500 мм
 Колея  1820 мм
 Клиренс  330 мм
 Базовая масса  6135 кг без лебедки и 6235 с лебедкой
 Снаряженная масса  10185 кг
 Грузоподъемность  5000 кг по шоссе и 3500 по пересеченной местности
 Масса буксируемого прицепа  6500 кг по шоссе и 4000 по пересеченной местности
 Экипаж
 1 водитель+2 пассажира
 Скорость  максимальная 85 км/час, крейсерская 50-60 км/час
 Запас хода  600-630 км по шоссе
 Расход топлива   35 литров на 100 км по шоссе, 60-70 по пересеченной местности
 Преодолеваемое препятствие
 подъем-30 гр. , 1400 брод
 Броня  нет
 Вооружение  нет



Технические характеристики двигателя ЗИЛ-131 | АвтоКАМ

Главная » ЗИЛ

Рубрика: ЗИЛАвтор: Главный редактор

Модель и тип

ЗИЛ-5081.1000401, V-образный, четырехтактный, карбюраторный, верхнеклапанный

Расположение цилиндров

Под углом 90°

Число цилиндров

8

Диаметр цилиндров и ход поршня, мм

100X95

Рабочий объем цилиндров, л

6

Степень сжатия

7,1

Номинальная мощность при 3200 мин, кВт (л. с.)

110(150)

Максимальный крутящий момент при 1800-2000 мин, Н*м (кгс*м)

402(41)

Минимальный удельный расход топлива, г/(кВт*ч)

299(220)

Порядок работы цилиндров

1-5-4-2-6-3-7-8

Нумерация цилиндров (по коду автомобиля):

правая группа

1-2-3-4

левая группа

5-6-7-8

Блок цилиндров

Чугунный, со съемными «мокрыми» гильзами, с резиновыми уплотнительными кольцами в нижней их части

Головки цилиндров

Две, из алюминиевого сплава, с винтовыми впускными каналами, с вставными седлами и направляющими втулками клапанов

Поршни

Из алюминиевого сплава

Поршневые кольца

Два компрессионных — из высокопрочного чугуна (верхнее хромированное) и одно маслосъемное — стальное, составное, хромированное

Поршневые пальцы

Стальные, плавающие, пустотелые

Шатуны

Стальные, двутаврового сечения, со смазыванием поршневого пальца разбрызгиванием

Шатунные и коренные подшипники

Тонкостенные, взаимозаменяемые; вкладыши — сталеалюминиевые (стальная лента, алюминиевый сплав)

Коленчатый вал

Стальной, кованый, пятиопорный, с отверстиями для смазывания шатунных шеек; шатунные шейки с грязеуплотнителями

Маховик

Чугунный, снабжен стальным зубчатым ободом для пуска двигателя от стартера

Распределительный вал

Стальной, пятиопорный

Фазы газораспределения:

открытие впускного клапана

31° до ВМТ

закрытие впускного клапана

83° после НМТ

открытие выпускного клапана

67° до НМТ

закрытие выпускного клапана

47° после ВМТ

Привод распределительного вала

Парой косозубых шестерен. Ведомая шестерня чугунная

Клапаны

Верхние, расположены в головках блока цилиндров; приводятся в действие от одного распределительного вала. Выпускные клапаны — пустотелые, с охлаждением жидким натрием, с жаростойкой наплавкой; имеют механизм для принудительного вращения клапана во время работы

Толкатели

Механические, стальные, с наплавкой из специального чугуна

Коромысла клапанов

Стальные, с бронзовой втулкой

Смазочная система

Смешанная под давлением, разбрызгиванием и самотеком с охлаждением масла в радиаторе

Масляный насос

Шестеренный, двухсекционный, расположен с правой стороны блока цилиндров; маслоприемник неподвижный

Фильтр очистки масла

Центробежный с реактивным приводом ротора

Масляный радиатор

Воздушного охлаждения, из оребренной алюминиевой трубки, установлен перед водяным радиатором

Вентиляция картера

Принудительная, с отсосом картерных газов во впускной трубопровод через специальный клапан; свежий воздух поступает через фильтр вентиляции картера двигателя (маслозалнвную горловину)

Система питания

Принудительная подача топлива

Топливный бак

Два, вместимостью 170 л, установлены под платформой на левом и правом лонжероне

Топливный насос

Б10, диафрагменный с рычагом для ручной подкачки топлива

Подогрев топливной смеси

Во впускном трубопроводе, имеющем жидкостную полость для подогрева смеси

Фильтры очистки топлива: магистральный фильтр-отстойник

Щелевой, расположен на кронштейне топливного бака

тонкой очистки

С керамическим фильтрующим элементом

топливного бака

Сетчатый, расположен на приемной трубе

Карбюратор

К-88АТ, двухкамерный, с падающим потоком смеси, имеет ускорительный насос и экономайзер

Ограничитель максимальной частоты вращения коленчатого вала двигателя

Центробежно-ваккумный (центробежный преобразователь и исполнительный мембранный механизм с пневматическим приводом)

Воздушный фильтр

ВПМ-3, инерционно-масляный, с трехступенчатой очисткой воздуха

Система охлаждения

Жидкостная, закрытая, с принудительной циркуляцией

Радиатор

Трубчато-ленточный (змейковый), трехрядный

Термостат

С твердым наполнителем, типа ТС-108-04

Жалюзи

Створчатые, вертикальные; управляются из кабины водителя

Жидкостный насос

Центробежный, приводится ремнем вместе с вентилятором от шкива коленчатого вала

Вентилятор

Шестилопастный

0

Понравилась статья? Поделиться с друзьями:

Дизельный самосвал ЗИЛ-131 с гидроманипулятором: технические характеристики, устройство, фото и видео | Грузовая Техника

Содержание

  • ЗИЛ-130 дизель.
    • 1 Двигатель Д-245
    • 2 Плита переходная ЗИЛ- БЫЧЕК
    • 3 Корпус сцепления
    • 4 Переднее крепление двигателя
      • 5 Коробка передач
      • 6 Выжимной подшипник
      • 7 Диск сцепления
      • 8 Тяга сцепления
        • 9 Компрессор ЗИЛ-130
        • 10 Рулевой механизм
        • 11 Система питания
        • 12 ЗИЛ-130 на 24 вольта
        • 13 Воздушный фильтр.
        • 14 Тяга газа.
        • 15 Система охлаждения
  • ЗИЛ-130 (дизель) – легенда советского грузового автопрома
    • Экскурс в историю
    • Основные преимущества
    • Подробнее о характеристиках
    • Трансмиссия, электросистема, тормозная система
  • Установка дизельного двигателя и трансмиссии 4х4 — Командор на DRIVE2
  • технические характеристики, устройство, фото и видео
    • Самосвал ЗИЛ-130
    • Устройство
      • Двигатель
      • Гидравлика
      • Трансмиссия
      • Рулевое управление
      • Элекросистема
      • Тормозная система
      • Кузов
    • Технические характеристики
  • самосвалы московской сборки – Основные средства
  • ЗИЛ-самосвал модели 433180 — полный обзор
  • технические характеристики, устройство, фото и видео
    • Дизельный самосвала ЗИЛ-131 с манипулятором
    • Устройство
    • Технические характеристики

Содержание

ЗИЛ-131 бензин, газ и дизель расход топлива на 100 км.

Содержание страницы

Базовым двигателем для этого грузовика является карбюраторный мотор V8 ЗИЛ-131, имеющий объем 6.0 л. Мотор развивал мощность в 150 л.с. и достигал крутящего момента в 402 Нм, но имел огромный расход бензина. Поэтому с 1986 года началось производство версии ЗИЛ-131Н, оснащенной дизельными моторами – рядным 4-цилиндровым Д-243 объемом 4.75 л и мощностью 81 л.с. и V6 ЯМЗ-236 объемом 11.15 л мощностью 180 л.с.

Для всех моторов устанавливалась 5-ступенчатая механическая трансмиссия с двухступенчатой раздаткой.

Отзывы о расходе топлива ЗИЛ-131 на 100 км

  • Алексей, Вышгород. Может по комфортности советские грузовики уступают импортным, но вот в плане проходимости или в качестве спецтехники им нет равных. У меня ЗИЛ-131 – вечная машина, на бездорожье никто из импортных грузовиков с ним не сравниться. Расход бензина конечно около 55 л, но это плана за феноменальную проходимость и неприхотливость.
  • Андрей, Гомель. Во время срочной службы я служил водителем, крутил баранку ЗИЛ-131. На машине стояло два бака, потому что с полной загрузкой и по грязи он расходовал порядка 73 л, если просто на трассе – то 52-55 л. Если честно, не отказался бы себе такой купить, если попался бы в хорошем состоянии, но только вот мотор я заменил бы.
  • Александр, Мурманск. В соседней армейской части через капитана из мехпарка я выхватил года три назад тентованный ЗИЛ-131. Пробег у него 220 тыс. км, год выпуска – 1998. Для вылазок на природу, рыбалку или охоту – идеальный вариант. Проезжает там, где не проедет ни один джип, даже самый крутой. При этом в кузов можно вкинуть лодку, палатку, кучу снастей и припасов и самим там разместиться при необходимости. Кстати, всегда вожу запасную бочку бензина – расход на бездорожье от 60 л на 100 км.
  • Вениамин, Калуга. В 2012 году купил подержанный ЗИЛ-131, 1986 года. Знаю, что у него огромный расход топлива, но по специфике работы ни один грузовик мне не подходил – нужно было перевозить грузы по сильно заболоченной местности, а там только 131-ый пройдет. Несмотря на то, что расход у него около 50 л, в первый же год полностью отбил все затраты на этот грузовик.
  • Семен, Нижний Новгород. Работаю в ХМАО вахтовым методом. Сфера деятельности нашей компании – геологоразведка, катаю наших геологов по тайге и тундре. Проходимость у автомобиля отличная, несмотря на свой почтенный возраст – преград для него нет вообще. Конечно, по комфортабельности уступает современным грузовикам, да и расход бензина у него огромный – около 45-55 л на 100 км, но зато машина надежная и неприхотливая.
  • Константин, Красноярск. Машины, разработанный для нужд советской армии – это нечто. Я как то слышал, что именно они пользуются самым большим успехом на рынке оружия, а не наши танки и вертолеты. Мне удалось купить в складчину с приятелем такой грузовик 1989 года, причем не с бензиновым движком, а с дизелем Д-243 – это вообще песня. Расход у дизеля около 22 л на 100 км – против 50-60 л у бензинового движка. Теперь гоняем компанией на рыбалку и охоту и горя не знаем.
  • Станислав, Москва. Наша компания работает на сложных объектах, куда затруднен подъезд. Используем полноприводные Камазы, но даже они не всегда подходят, особенно в зимнее время и в весеннюю и осеннюю распутицу. Поэтому руководство приобрело несколько старых ЗИЛ-131. Все машины были полностью откапиталены, а вместо прожорливого штатного бензинового двигателя установлен мощный и при этом экономичный дизель ЯМЗ. Расход составляет не более 24-25 л на 100 км, а тяга и проходимость стали еще лучше.
  • Денис, Омск. ЗИЛ-131 – это мечта любого охотника или рыболова. Брод глубиной в метр преодолевает легко, болото до 50 см глубиной или жидкая грязь – тоже, прет с тремя ведущими мостами только в путь. Расход бензина был дурной – 52 л на сотку и это не предел, но поставили нижник карба от ГАЗ-53 и расход упал на 30-32 литров.

В целях экономии на грузовики ЗИЛ-131 устанавливалось газобаллонное оборудование 2-ого поколения различного типа. ГБО устанавливается на версии с бензиновым мотором ЗИЛ-131 – это позволяет снизить затраты на эксплуатацию, так как расход бензина составляет порядка 50 л/100 км. С установкой ГБО технические характеристики и динамика практически не изменяются.

Расход газа ЗИЛ-131 на 100 км. Отзывы

  • Денис, Ухта. Взял лет пять назад списанный с пожарной части ЗИЛ-131. Сразу же убрал пожарную цистерну, установил грузовую платформу для перевозки леса. Переоборудовал под газобаллонное оборудование – потеря в мощности незначительная, но чувствуется, зато по экономии очень выгодно – расход газа 55 литров это совсем другое дело, чем 50 л бензина.
  • Сергей, Ангарск. Поставил на свой ЗИЛ-131 ГБО 2-ого поколения, компании Лавато. Теперь на расход вообще не обращаю внимания, газ все таки дешевле почти в 2.5 раза, чем бензин. У меня тентованный борт, если с тентом по бездорожью, то расход от 50 до 70 л газа, если на трассе и без тента, то реально укладывался в 35-40 л.

avtozhor.com

Самосвал ЗИЛ-131: технические характеристики, цена

Самосвал ЗИЛ 131 изготавливался на Московском заводе имени Лихачева. Советская техника была разработана на базе модификации ЗИЛ-157 и стала ее заменой. Впервые ЗИЛ-131 был выпущен как военный автомобиль, однако его технические данные стали востребованными и среди гражданских пользователей.

Самосвал ЗИЛ-131: история

Первый автомобиль марки ЗИЛ-131 сошел с конвейера в 1966 году. Уже к 1986-му производство этих машин было прекращено. Базовая версия самосвала была заменена на модернизированный вариант ЗИЛ-131Н. Автомобиль повышенной проходимости стали оснащать не только бензиновым карбюраторным мотором, но и различными моделями дизельных силовых агрегатов.

За время массового выпуска завод успел разработать несколько модификаций: с лебедками и без, с негерметичным электрооборудованием, седельные тягачи и самосвалы, технику для холодных регионов. На базе шасси ЗИЛ-131 выпускались специальные машины, адаптированные под различное оборудование от топливозаправщиков до армейских автомобилей.

Московский завод прекратил выпуск ЗИЛ-131 в 1994 году. Производство ЗИЛ-131Н было перемещено на Уральский автомоторный завод, где продолжалось до 2002 года. Затем машина была заменена новой версией. Шасси под специальную технику выпускается до сих пор.

Самосвал ЗИЛ-131: технические характеристики

На автомобилях ЗИЛ-131 устанавливались двигатели трех моделей:

  • ЗИЛ-131 — восьмицилиндровый V-образный силовой агрегат объемом 6 литров и номинальной мощностью 150 л.с. Мотор выдает 41 кГм крутящего момента. Потребности двигателя в питании обеспечивались бензином из двух топливных баков по 170 л. Удельный расход топлива составляет 35 литров на 100 км;
  • Д-243 — рядный дизельный четырехцилиндровый мотор объемом 4,75 л. Номинальная мощность двигателя составляет 81 л.с., максимальный крутящий момент достигает 29,6 кГм. На автомобилях устанавливается два топливных бака по 170 л. Расход топлива составляет 18 литров на 100 км;
  • ЯМЗ-236 — шестицилиндровый V-образный дизель объемом 11,15 л. Номинальная мощность мотора составляет 180 л.с. Максимальный крутящий момент остановился на показателе 689 кГм. На автомобилях устанавливается два топливных бака по 170 л. Удельный расход топлива составляет 29 литров на 100 км.

В дополнение к силовым агрегатам устанавливается механическая коробка переключения передач. Самосвал ЗИЛ-131 может разгоняться до максимальной скорости 80 км/ч. Колесная формула — 6х6. Для повышения проходимости автомобиль оснащен раздаточной коробкой и крупными покрышками.

Рабочая тормозная система использует барабанные механизмы и пневматический привод. Система рулевого управления оснащена гидроусилителем. В комплекте поставляется лебедка с червячным редуктором и барабанным механизмом намотки.

Прочие характеристики и габаритные размеры

  • грузоподъемность — 3750 кг по любым дорогам и пересеченной местности;
  • грузоподъемность на дорогах общего пользования с асфальтобетонным покрытием — 5000 кг;
  • снаряженная масса — 6135 кг без лебедки;
  • распределение на переднюю ось — 2750 кг;
  • распределение на заднюю ось — 3385 кг;
  • полная масса — 10 185 кг;
  • распределение на переднюю ось — 3060 кг;
  • распределение на заднюю ось — 7125 кг;
  • допустимая полная масса прицепа — 3750 кг;
  • по всем видам дорог, включая пересеченную местность — 4150 кг;
  • по дорогам с твердым асфальтовым покрытием — 6500 кг;
  • длина — 7040 мм;
  • ширина — 2500 мм;
  • высота по крыше кабины — 2480 мм;
  • база — 4600 мм;
  • колея — 1820 мм;
  • дорожный просвет — 330 мм.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

spectehnika-info.ru

  • Газ 66 коробка

ЗИЛ-130 (дизель) – легенда советского грузового автопрома

Как можно догадаться из названия, в данной статье речь пойдет об очень интересном автомобиле, разработанном и сконструированном ещё в период существования Советского Союза. Почему этот автомобиль считается легендой? Давайте попробуем разобраться вместе.

Экскурс в историю

Для начала необходимо немного окунуться в страницы истории, содержащие основные сведения о модели ЗИЛ-130. Производство самосвалов 130-й модели принадлежит Мытищинскому машиностроительному автокомбинату, расположенному в Московской области. Первый автомобиль сошел с конвейера завода имени Лихачева ещё в далеком 1962 году. Это был рассвет производства среднетоннажных грузовых автомобилей ЗИЛ-130. Дизель, бензин, газ уже в то время широко использовались в качестве топлива. Помимо этого, производство данной модели машин было ориентировано на различные условия эксплуатации.

Предприятие выпускало грузовики, которые могли эксплуатироваться даже в условиях сурового климата, где температура могла достигать отметки в минус 60°С. Однако основная часть производства была ориентирована на выпуск авто для эксплуатации в сельском хозяйстве в условиях умеренного климата. Данные модели оснащались дизельными агрегатами и часто именовались ЗИЛ-130 (дизель) «Колхозник». Также производство включало несколько вариаций модели для использования в странах с тропическим климатом.

Основное предназначение автомобилей марки ЗИЛ – транспортировка среднетоннажных грузов при проведении строительных, ремонтно-дорожных и прочих работ.

Основные преимущества

Из истории видно, что автомобиль ЗИЛ выпускался в течение многих лет и поставлялся в различные регионы и страны. Чем это можно объяснить? Прежде всего, главными преимуществами, которые позволяли занимать в то время лидирующие позиции на рынке, являются повышенная надежность, прочность основных механизмов и отказоустойчивость модели ЗИЛ-130 (дизель). Самосвал характеристики имел такие, что на тот момент считались передовыми и служили ориентиром для зарубежных конкурентов.

Подробнее о характеристиках

Рассматривая данную марку грузовых автомобилей, невозможно оставить без внимания функциональные особенности и характеристики ЗИЛ-130. Дизель, бензин и газ, как уже было сказано выше, могли быть задействованы в качестве топлива для работы двигателя. Однако существовали агрегаты, которые могли работать комбинированно как на бензине, так и на сжатом природном газе.

Большинство модификаций автомобиля ЗИЛ-130 было оборудовано 8-мицилиндровым двигателем с жидкостным охлаждением. Конструкция цилиндров имела V-образную форму, за счет которой значительно увеличивалась мощность двигателя (до 150 л. с.) и грузоподъемность самого авто.

Однако в некоторых случаях данная мощность была избыточна, поэтому с середины 70-х годов для повышения экономичности в производстве стали широко применяться бензиновые 6-тицилиндровые моторы, мощность которых достигала отметки в 110 л. с.

Особый интерес вызывают двигатели экспортных моделей ЗИЛ-130. Дизель в советские времена использовался редко, в то время как зарубежные страны были ориентированы в основном на использование дизельного топлива для грузовых автомобилей. Поэтому экспортные версии могли быть оснащены тремя типами моторов: Perkins 6.345 (8-цилиндровый, 140 л. с.), Valmet 411BS (4-цилиндровый, 125 л. с.) и Leyland 0.400 (6-цилиндровый, 135 л. с.).

Трансмиссия, электросистема, тормозная система

Все комплектации являлись заднеприводными. Для управления данным автомобилем применялась 5-тиступенчатая механическая коробка передач. ЗИЛ-130 (дизель), как и другие модификации, оснащался однопроводной 12-вольтовой электросистемой, состоящей из аккумуляторной батареи емкостью 90 Ач и генератора переменного тока. Автомобиль оборудован пневматической тормозной системой барабанного типа, установленной на всех колесах.

Установка дизельного двигателя и трансмиссии 4х4 — Командор на DRIVE2

Очередная работа нашей мастерской.

Условия задачи: Самосвал Зил ММЗ-45085 с бензиновым карбюраторным двигателем. Требования заказчика: -Необходимо превратить данный автомобиль в небольшой маневренный дизельный самосвал-вездеход высокой проходимости, пусть и с некоторой потерей грузоподъёмности.

Перечень работ, которые были выполнены при решении этой задачи:

-Установлен дизельный двигатель Д-245.9Е1 мощность 136 л.с. кр. момент 460нм.с промежуточным охлаждением наддува.

-Установлена полноприводная трансмиссия на узлах и агрегатах автомобиля Зил-131: -Раздаточная коробка с передней и задней поперечинами и лонжеронами крепления РК, также установлен на раздаточной коробке КОМ привода насоса гидросистемы. Установлены передний и задний мосты 131, корпус заднего моста кардинально усилен для работы в качестве одиночного моста не в составе балансирной тележки. Также на задний мост установлены тормозные энергоаккумуляторы Камаз.

-Изготовлены и отбалансированы передний, задний карданные валы и карданный вал КПП-РК.

-Изменена гидросистема подъёма кузова. Установлены по компоновочным соображениям два гидроцилиндра подъёма кузова, привод насоса гидросистемы осуществлён от КОМ РК. Увеличен бак гидросистемы.

-Установлена передняя механическая лебёдка для самовытаскивания с приводом от КОМ КПП.

-Установлена система централизованного управления давлением в шинах.

-Установлен верхний глушитель.

-Система электрооборудования переведена на 24в.

-Автомобиль полностью зачищен, подготовлен к окраске и окрашен.

Все изменения конструкции оформлены в установленном порядке.

Корпус заднего моста Зил-131 недостаточно крепкий для работы в качестве заднего одиночного ведущего моста, поэтому усиливаем его и так-же устанавливаем. Кронштейны энергоаккумуляторов изготавливаем свои.

Позже по заказу мы изготовили диски и установили на данный автомобиль шиныКама-1260 425/85-R21

Вот такой он нам достался

Удаляем его старое бензиновое сердце

И устанавливаем дизельный ММЗ-245. 9

ту кучу металлолома м так-же запихиваем в нашего Зилка.

Установлена РК 131 с КОМ привода гидронасоса подъёма кузова

Лебёдку поставили

www.drive2.ru

ЗИЛ-самосвал модели 433180 — полный обзор

Ещё с конца 90-х годов и по сей день отечественный автопроизводитель «АМО ЗИЛ» переживает трудные времена. Несмотря на это, завод не откладывает разработку новых моделей грузовиков на потом, а наоборот, прилагает все усилия, чтобы та или иная модель производилась серийно. Так, самыми удачными проектами «кризисных времён» ЗИЛа можно по праву считать модели среднетоннажных автомобилей семейства «Бычок» и тяжёлые грузовики под названием ЗИЛ-433180 (бортовые модификации и самосвалы). Причём последний обрёл большую популярность сразу же после дебюта на внутреннем рынке. Итак, давайте рассмотрим более детально, что представляет собой ЗИЛ-самосвал модели 433180.

Внешность новинки получилась очень удачной, гармоничной и даже привлекательной. «Донором» для разработки кабины стала модель 4331, которая серийно производилась ещё с 1992 года. В отличие от него, ЗИЛ-самосвал 433180 модели обрел более удлинённую конструкцию капота и внутренней части, хотя, если смотреть на новинку в профиль, то общая компоновка всё-таки имеет сходство со старшим братом модели 4331. Передняя облицовка теперь имеет более современный вид – новая решётка радиатора и немного изменённый бампер придают машине привлекательный облик.

Внутренняя часть

К сожалению, положительные изменения коснулись лишь внешнего облика – в кабине все детали остались таким же старыми и убогими, как и у «донора» 1992 года. Чёрные дерматиновые сиденья, чёрная панель приборов, и даже эмаль на металлических деталях окрашена тоже в чёрный цвет. Единственное, что меняет картину, это разноцветные стрелки тахометра и спидометра, которые хоть как-то украшают интерьер. В остальном же новика является осовремененной копией советского трудяги, носившего название «ЗИЛ-131».

Самосвал ЗИЛ-433180 и его технические характеристики

Главные особенности новинки кроются под капотом. Автомобиль изначально укомплектовывается современным турбодизельным мотором минского производства «ММЗ Д 260.11», который соответствует экологическому стандарту «Евро-2». Агрегат имеет немалую мощность (178 лошадиных сил) и крутящий момент в 708 Н/м. Такой грузовик способен поднимать грузы массой до 8 тонн, в то время как его советский собрат ЗИЛ-130 самосвал (дизель) поднимал лишь 5 тонн сыпучих материалов. Это действительно большой прогресс для компании, тем более что колёсная формула у новинки осталась прежней – 4х2.

Несмотря на то, что по паспортным данным новинка потребляет порядка 22 литров дизтоплива на сто километров, многие водители утверждают, что реальный показатель потребления топлива равен приблизительно 19 литрам. Это делает грузовик ещё более привлекательным с точки зрения рентабельности.

Разновидности и спрос на ЗИЛ-самосвал

На сегодняшний день серийно производится несколько модификаций данного грузовика. Это может быть бортовой автомобиль, шасси (может быть укомплектован изотермическим фургоном, рефрижераторной установкой, самосвальным кузовом или переделан под мусоровоз) моделей 433182 и 433180, а также ещё один ЗИЛ-самосвал серии 494582.  Если взглянуть на статистику продаж, можно увидеть, что грузовик пользуется стабильным спросом. Единственная загвоздка заключается в малых масштабах производства, поэтому увидеть его даже в России можно не часто или, по крайней мере, реже 4331-го ЗИЛа.

технические характеристики, устройство, фото и видео

Дизельный самосвал ЗИЛ-131 производился до 2002 года на заводе имени Лихачёва, который располагается в Москве. Этот грузовой автомобиль выпускался в различных модификациях, каждая из которых была рассчитана на работу в тяжёлых условиях, в том числе для решения задач в вооружённых силах, для перевозки тяжёлых сыпучих и статичных грузов, для использования в качестве тягача. Целая партия самосвалов ЗИЛ-131 была выпущена специально для перевозки зенитно-ракетных комплексов по целевому заказу советской, а позже и российской армии.

Дизельный самосвала ЗИЛ-131 с манипулятором

Данный вид техники обладает следующими особенностями:

  • Бортовая платформа самосвала имеет скошенные углы, в тех местах, где вертикальные борта крепятся к кузову. Это исключает прилипание перевозимой массы при активной работе самосвала.
  • Задняя задвижка борта закреплена на верхних и нижних шарнирах. Они открываются попеременно или одновременно в зависимости от нужд.
  • Борт поднимается за счет действия гидравлического механизма, а опускается плавными движениями без рывков.
  • Под заказ самосвал может комплектоваться не только манипулятором, но и каркасом, тентом, дополнительными бортами, которые увеличивают высоту основных.

Фото самосвала ЗИЛ-131

Устройство

Основными элементами автомобиля являются:

  • Дизельный мотор марки ММЗ. Уровень его мощности достигает 136 лошадиных сил. Такой показатель является достаточным для поддержания необходимого крутящего момента. На некоторые самосвалы устанавливались моторы Д-243 и ЯМЗ-236 дизельного типа. Они отличались уровнем максимальной мощности и величиной крутящего момента.
  • Кабина дизельного самосвала покрашена в цвет хаки. Она достаточно комфортабельна, оборудована мягкими креслами и надёжной системой обогрева, её ширина достигает трех метров. Механические приборы и органы управления расположены на передней панели непосредственно перед водителем.
  • Кузов дизельного самосвала ЗИЛ-131 имеет борта, высота которых могла быть выполнена по индивидуальному заказу. Его конструкция представляет собой ни что иное как дощатую платформу на металлической раме.

    Существуют модификации, у которых открываются как задний борт, так и боковые. Такая конструкция существенно облегчат погрузку и выгрузку товара. В кузове имеются крепления для установки съёмных лавочек, а также конструкция для тентования. В кузове может быть установлен гидроманипуляторманипулятор.

    Это устройство не предусмотрено базовой комплектацией, а монтируется по желанию клиента. Это может быть гидравлический механизм, который рассчитан на работу с сыпучими материалами. В этом случае рабочим устройством является грейфер. В качестве манипулятора может применяться тросовая установка и стрела. Она облегчает погрузку статичных грузов в кузов самосвала. Для удобства есть возможность установить выдвижную стрелу.

  • Рулевое управление самосвала гидроманипулятора имеет гидравлический усилитель. Это существенно сократило необходимые усилия для поворота руля, обеспечив высокий уровень безопасности водителя и перевозимого груза.
  • Тормозная система представляет собой надежный механизм, который работает в совокупности с барабанами. Он устойчив к повышенным нагрузкам за счет пневматического привода, который позволяет без труда останавливать машину.

Технические характеристики

Технические характеристики самосвала дизель ЗИЛ-131:

Характеристики Показатели Ед. измерения
Длина м 7,04
Ширина м 2,5
Высота м 2,48
Ширина колесной базы м 4,6
Ширина колеи м 1,82
Клиренс см 33
Максимальная скорость км/ч 80
Масса т 6,14
Масса с загрузкой т 10,18
Объем топливного бака л 170
Грузоподъемность по грунтовой дороге т 3,75
Грузоподъемность по асфальтовому покрытию т 5,0

На видео дизельный автосамосвал ЗИЛ-131 в работе:
