Зануда 10.01.2008 — 02:00

Разборка-сборка ПМ-образного пистолета в картинках.

Данная тема задумывалась, как краткое, но емкое пособие по разборке и правильной сборке ПМ-образного пистолета.

Надеюсь, фото помогут не совершить ошибок и облегчить процесс общения с пистолетом.

При написании данной темы использованы материалы:
https://guns.allzip.org/topic/81/87214.html
http://makarov.com/tech/assembly_print.html
https://guns.allzip.org/topic/86/166435.html

Фото не мои.

Зануда 10.01.2008 — 02:03

1.Вынимаем магазин из пистолета.

Зануда 10.01.2008 — 02:04

2.Снимаем с предохранителя и проверяем отсутствие патрона в патроннике.

Зануда 10.01.2008 — 02:08

3. Порядок неполной разборки, виден на фото.

3-1. Отводим спусковую скобу вниз и в сторону.

3-2.Снимаем затвор, отведя его до упора назад и подняв заднюю часть затвора.

Зануда 10.01.2008 — 02:10

Неполная разборка пистолета завершена.

Сборка — в обратном порядке.

Снятие с боевого взвода — только включением предохранителя (поднятием его вверх).
Недопустимо снимать с боевого взвода нажимая на спусковой крючок.

Зануда 10.01.2008 — 02:10

Продолжаем разборку пистолета.

Зануда 10.01.2008 — 02:13

4. отворачиваем винт, крепящий рукоятку пистолета

и снимаем ее.

Зануда 05.02.2008 — 22:55

5.Снимаем боевую пружину.

Зануда 10.01.2008 — 02:18

6.Снимаем шептало.

Зануда 10.01.2008 — 02:19

7.Снятие затворной задержки.

Зануда 10.01.2008 — 02:22

8.Снятие курка.

Зануда 10.01.2008 — 02:24

9.Снятие спусковой тяги.

Зануда 10.01.2008 — 02:25

10.Снятие спускового крючка.

Зануда 10. 01.2008 — 02:26

11.Снятие предохранителя.

Зануда 10.01.2008 — 02:28

12.Извлечение ударника.

Зануда 10.01.2008 — 02:29

Все. Пистолет разобран.

Зануда 10.01.2008 — 02:30

Теперь попробуем собрать в обратном порядке.

Зануда 10.01.2008 — 02:32

1.Вставляем ударник в затвор.

Обратите внимание, что ударник на заднем конце имеет сфрезерованную проточку.
Выемка этой проточки должна смотреть на лево и вниз.

Хотя… по другому и не получится потом поставить предохранитель.
В итоге сами найдете верное положение.
😊

Зануда 10.01.2008 — 02:35

2.Вставляем предохранитель.

Зануда 10.01.2008 — 02:36

3.Устанавливаем спусковой крючок.

Зануда 10.01.2008 — 02:38

4.Устанавливаем тягу.

Зануда 10.01.2008 — 02:38

5.Устанавливаем курок.

Зануда 10.01.2008 — 02:40

6.Устанавливаем затворную задержку.

Зануда 10.01.2008 — 02:41

7.Устанавливаем шептало.

Зануда 10. 01.2008 — 02:44

8.Устанавливаем боевую пружину.

Зануда 10.01.2008 — 02:45

9.Устанавливаем рукоятку пистолета.

Зануда 10.01.2008 — 02:46

10. Одеваем возвратную пружину на ствол и устанавливаем затвор.

Зануда 10.01.2008 — 02:47

11.Возвращаем на место спусковую скобу.

Зануда 10.01.2008 — 02:48

Пистолет собран.

Теперь снимаем с боевого взвода.

Снятие с боевого взвода — только включением предохранителя (поднятием его вверх).
Недопустимо снимать с боевого взвода нажимая на спусковой крючок.

Зануда 07.04.2019 — 09:21

12. Вставляем магазин.

Зануда 10.01.2008 — 02:51

Все.
Теперь Вы умеете разбирать и, главное, собирать ПМ-образный пистолет.

Зануда 10.01.2008 — 02:51

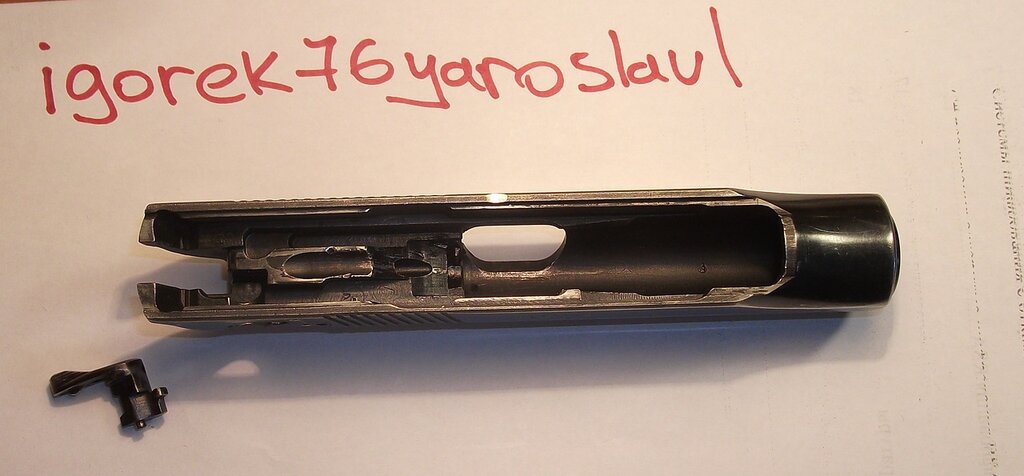

Отдельно покажу как извлекается выбрасыватель из затвора:

Вставляем протирку в углубление зацепа выбрасывателя, крючком назад и придерживая так затвор, утапливаем гнеток и пружинку назад.

Аккуратно, чтобы пружина потом не выпрыгнула! Держим крепко.

Выворачиваем выбрасыватель вперёд пальцами левой руки (обычно…)

Результат.

Собираем в обратной последовательности.

Lenin-VT 10.01.2008 — 02:56

Зануда
Снятие с боевого взвода — только включением предохранителя (поднятием его вверх). Недопустимо снимать с боевого взвода нажимая на спусковой крючок.

СПОРНО

p.s. За тему респект. — завидую производительности труда, очень завидую. Фотки вероятно стоит как-то залить на guns.ru — чтобы было навеки.

Зануда 10.01.2008 — 03:03

Можно, конечно и на ГАНЗу залить, но есть одно НО.

Дело в том, что открывая фото на ганзе, чтобы лучше рассмотреть, оно автоматически принимает размер монитора- в итоге не всегда видно, что хотелось.
Приходится фото сохранять на компе.

В данном же случаи, фото открываются в своем «родном» размере и достаточно просто прокруткой выбрать интересующее место.

Кстати, сервис, где размещены фото, http://radikal.ru уверяет, что фото будет удалено, только если на него в течении более года никто не посмотрел ни разу.

Lenin-VT 10.01.2008 — 03:20

Зануда
Кстати, сервис, где размещены фото, http://radikal. ru уверяет,

Будем надеяться. Приснопамятный chat.ru тоже вероятно уверял, — но все в этой жизни временно…

biathlon 10.01.2008 — 03:48

Всё отлично. Думаю, многие скажут спасибо. 😊

Только, позвольте немного «позанудствовать»: в НСД ПМ после установки спусковой тяги с рычагом взвода ( пункт 4 в этой теме ) и курка ( пункт 5 в этой теме ), сразу же устанавливается боевая пружина, и лишь затем затворная задержка и шептало.
И, честно говоря, я считаю этот порядок сборки верным, т.к. перья боевой пружины в этом случае легче направить в «нужные им места» ( широкое перо боевой пружины — в углубление курка, а узкое перо — на пяточку рычага взвода ).
Ведь рычаг взвода ( тяги спускового крючка ) при постановке боевой пружины иногда приходится «подправлять», чтобы он занял нужное положение.
Если же шептало установлено раньше боевой пружины, то сделать это несколько затруднительно ( шептало будет просто мешать ).

Ну и напоследок — могу напечатать текст из НСД, который потом можно будет просто добавить к фотографиям ( если хотите 😊 ).

biathlon 10.01.2008 — 04:24

Ну тогда вот — прям по пунктам этой темы ( текст отсюда можно будет просто взять и запостить под каждой соответствующей ему фотографией ):

Неполная разборка пистолета ПМ ( из НСД ПМ ):

1. Извлечь магазин из основания рукоятки. Удерживая пистолет за рукоятку правой рукой, большим пальцем левой руки отвести защёлку магазина назад до отказа, одновременно оттягивая указательным пальцем левой руки выступающую часть крышки магазина, извлечь магазин из основания рукоятки.

2. Проверить, нет ли в патроннике патрона, для чего выключить предохранитель ( опустить флажок вниз ), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор.

3. Отделить затвор от рамки. Взяв пистолет в правую руку за рукоятку, левой рукой оттянуть спусковую скобу вниз и, перекосив её влево, упереть в рамку так, чтобы она удерживалась в этом положении. При дальнейшей разборке удерживать её в приданном положении указательным пальцем правой руки.
Левой рукой отвести затвор в крайнее заднее положение и, приподняв его задний конец, дать ему возможность продвинуться вперёд под действием возвратной пружины. Отделить затвор от рамки и поставить спусковую скобу на своё место.

… ( Этого пункта нет пока в теме ) Снять со ствола возвратную пружину. Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять её со ствола.

На этом неполная разборка завершена.
Сборку пистолета после неполной разборки производить в обратном порядке.

( продолжение следует ).

biathlon 10.01.2008 — 05:17

Так. .. А дальше в НСД немного другой порядок полной разборки, нежели в этой теме.
Вобщем, чтобы не путаться, я тогда буду печатать порядок разборки, как он идёт в НСД, а спереди указывать в скобках номера пунктов из этой темы.
Итак, после неполной разборки, в НСД сразу же следует:

— ( в этой теме это пункты 6 и 7 ) Отделить шептало и затворную задержку от рамки. Взять пистолет в левую руку; придерживая большим пальцем левой руки головку курка и нажимая указательным пальцем на хвост спускового крючка, плавно спустить курок с боевого взвода.
Выступом протирки снять крючок пружины шептала с затворной задержки. Указательным и большим пальцами правой руки повернуть шептало вперёд до совпадения лыски на правой цапфе с прорезью цапфенного гнезда в рамке; затем шептало и затворную задержку приподнять вверх и отделить их от рамки.

— ( в этой теме это пункты 4 и 5 ) Отделить рукоятку от основания рукоятки и боевую пружину от рамки. Лезвием протирки вывинтить винт и, сдвигая рукоятку назад, отделить её от основания рукоятки.
Прижимая большим пальцем левой руки боевую пружину к основанию рукоятки, сдвинуть вниз и отделить от основания рукоятки задвижку боевой пружины и снять боевую пружину с прилива основания рукоятки.
Примечание: 1. В боевых условиях, если нет под руками протирки, винт можно вывинтить отражателем затворной задержки.
2. В пистолетах первых выпусков боевая пружина крепится без задвижки.

— ( в этой теме это пункт 8 ) Отделить курок от рамки. Удерживая рамку в левой руке и повернув спусковой крючок в крайнее переднее положение, указательным и большим пальцами правой руки повернуть курок вперёд до совпадения лысок на его цапфах с прорезями в цапфенных гнёздах в рамке, сдвинуть курок в сторону ствола и вынуть его.

— ( в этой теме это пункт 9 ) Отделить спусковую тягу с рычагом взвода от рамки. Удерживая рамку в левой руке, правой рукой приподнять задний конец спусковой тяги и вывести цапфу из отверстия спускового крючка.

— ( в этой теме это пункт 10 ) Отделить спусковой крючок от рамки. Удерживая рамку в левой руке, правой рукой оттянуть спусковую скобу вниз, как это делается при неполной разборке пистолета; поворачивая хвост спускового крючка вперёд, вывести цапфы спускового крючка из цапфенных гнёзд в рамке и отделить спусковой крючок от рамки. Поставить спусковую скобу на своё место.

— ( в этой теме это пункты 11 и 12 ) Отделить предохранитель и ударник от затвора. Взяв затвор в левую руку, большим пальцем правой руки повернуть флажок предохранителя вверх; затем указательным и большим пальцами правой руки отвести флажок из гнезда несколько в сторону, повернуть дальше назад и вынуть из гнезда затвора.
Лёгкими ударами задним концом затвора по ладони правой руки извлечь из затвора ударник.

— ( в этой теме этот пункт идёт после полной разборки и сборки, и выделен отдельно; соответственно в НСД он идёт вслед за предыдущим — т.е. полная разборка ещё не закончена ) Отделить выбрасыватель от затвора. Положить затвор на стол ( скамейку ), правой рукой с помощью выступа протирки утопить гнеток выбрасывателя и, одновременно нажимая указательным пальцем левой руки на переднюю часть выбрасывателя и поворачивая его вокруг зацепа, вынуть его из паза; после этого осторожно извлечь из гнезда затвора гнеток с пружиной.

— ( этого пункта похоже нет в данной теме и рисунка тоже ) Разобрать магазин. Взяв магазин в левую руку, большим и указательным пальцами этой руки отжать пружину подавателя к подавателю, правой рукой снять крышку магазина за её выступающую часть и вынуть из корпуса магазина пружину подавателя и подаватель.

Полная разборка завершена.

( продолжение следует ).

biathlon 10.01.2008 — 06:32

Сборку пистолета после полной разборки производить в обратном порядке.

— ( этого пункта похоже нет в этой теме ( и рисунка к нему )) Собрать магазин. Удерживая корпус магазина в левой руке так, чтобы выступ для защёлки магазина был впереди и вверху, правой рукой вложить подаватель в корпус магазина. Вставить в корпус магазина пружину подавателя неотогнутым концом вниз и, поджимая пружину большим пальцем левой руки, правой рукой надвинуть крышку на загнутые рёбра корпуса так, чтобы отогнутый конец пружины заскочил в отверстие крышки.

— ( в этой теме это пункт, вроде бы тоже, отдельно не отмечен; как и рисунка нет ) Присоединить выбрасыватель к затвору. Положить затвор на стол ( скамейку ), правой рукой вставить в гнездо затвора пружину выбрасывателя с гнетком ( гнетком наружу ). Поставить выбрасыватель в паз зацепом к чашечке затвора и, придерживая его указательным пальцем левой руки у зацепа, утопить выступом протирки гнеток в гнездо; одновременно поджимая выбрасыватель к гнетку и вниз ( поворачивая вокруг зацепа ), опустить его пяточку в гнездо затвора так, чтобы головка гнетка расположилась над уступом пяточки выбрасывателя.

— ( в этой теме это пункты 1 и 2 ) Присоединить ударник и предохранитель к затвору. Взять затвор в левую руку задним концом к себе и вложить ударник в канал затвора так, чтобы его срез в задней части был обращён к гнезду для предохранителя. Большим и указательным пальцами правой руки вставить предохранитель в гнездо затвора и повернуть его флажок вниз до отказа.

— ( в этой теме это пункт 3 ) Присоединить спусковой крючок к рамке. Удерживая рамку в левой руке, правой рукой оттянуть спусковую скобу и перекосить её так, как это делается при неполной разборке пистолета; вставить головку спускового крючка в окно стойки рамки так, чобы его цапфы вошли в цапфенные гнёзда рамки; поставить спусковую скобу на место.

— ( в этой теме это пункт 4 ) Присоединить спусковую тягу с рычагом взвода к рамке. Удерживая рамку в левой руке и отведя хвост спускового крючка назад, вставить цапфу спусковой тяги в отверстие спускового крючка и опустить задний конец тяги в рамку на заднюю стенку основания рукоятки.

— ( в этой теме это пункт 5 ) Присоединить курок к рамке. Удерживая рамку за основание рукоятки левой рукой и повернув спусковой крючок в крайнее переднее положение, правой рукой наклонить курок головкой вперёд, ввести его цапфы в цапфенные гнёзда в рамке и повернуть головку курка назад.

( — в этой теме это пункты 8 и 9 ) Присоединить боевую пружину к рамке и рукоятку к основанию рукоятки. Положить пистолет на ладонь левой руки; повернув спусковой крючок вперёд, а рычаг взвода вверх, правой рукой ввести перья боевой пружины в окно рамки и надеть пружину отверстием на прилив основания рукоятки так, чтобы широкое перо боевой пружины расположилось в углублении курка, а узкое перо — на пяточке рычага взвода. Повернуть пистолет так, чтобы задняя стенка основания рукоятки была обращена на себя, и, придерживая большим пальцем левой руки боевую пружину за защёлку магазина, а указательным переднюю стенку основания рукоятки, большим и указательным пальцами правой руки надеть задвижку боевой пружины. Проверить правильность постановки боевой пружины, для чего несколько раз легко нажать на хвост спускового крючка. Если курок отходит назад, то пружина поставлена правильно.
Надеть рукоятку на основание рукоятки и ввинтить до отказа винт, после чего отпустить на пол-оборота.

— ( в этой теме это пункты 6 и 7 ) Присоединить затворную задержку и шептало к рамке. Удерживая рамку в левой руке, правой рукой вложить затворную задержку в вырез рамки; взять шептало так, чтобы лыска на его правой цапфе была обращена вперёд; вставить в цапфенное гнездо рамки сначала левую цапфу шептала ( на которой находится пружина ), а затем ввести правую цапфу шептала в цапфенное гнездо в рамке. Повернуть шептало назад. Выступом протирки надеть крючок пружины шептала на затворную задержку.
Примечание: Запрещается взводить курок нажимом на хвост спускового крючка и производить спуск курка, когда не присоединён к рамке затвор.

— ( в этой теме это пункт 10 ) Надеть на ствол возвратную пружину. Взяв рамку за рукоятку в правую руку, левой рукой надеть возвратную пружину на ствол обязательно тем концом, в котором крайний виток имеет меньший диаметр по сравнению с другими витками.

— ( в этой теме это также пункт 10 ) Присоединить затвор к рамке. Удерживая рамку за рукоятку в правой руке, а затвор в левой, ввести свободный конец возвратной пружины в канал затвора и отвести затвор в крайнее заднее положение так, чтобы дульная часть ствола прошла через канал затвора и выступила наружу. Опустить задний конец затвора на рамку так, чтобы продольные выступы затвора поместились в пазах рамки, и, прижимая затвор к рамке, опустить его. Затвор под воздействием возвратной пружины энергично возвращается в переднее положение. Включить предохранитель ( поднять флажок вверх ).
Примечание: Для присоединения затвора к рамке не обязательно оттягивать вниз и перекашивать спусковую скобу. При этом, отведя затвор в крайнее заднее положение, необходимо приподнять его задний конец вверх до отказа так, чтобы не произошло утыкания нижней передней стенки затвора в гребень спусковой скобы, ограничивающей движение затвора назад.

— ( в данной теме это пункт 12 ) Вставить магазин в основание рукоятки. удерживая пистолет в правой руке, большим и указательным пальцами левой руки вставить магазин в основание рукоятки через нижнее окно основания рукоятки. Нажать на крышку магазина большим пальцем так, чтобы защёлка ( нижний конец боевой пружины ) заскочила за выступ на стенке магазина; при этом должен произойти щелчок. Удары по магазину ладонью не допускаются.

— Проверить правильность сборки пистолета. Выключить предохранитель ( опустить флажок вниз ). Отвести затвор в заднее положение и отпустить его. Затвор, продвинувшись несколько вперёд, становится на затворную задержку и остаётся в заднем положении. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор. Затвор под действием возвратной пружины должен энергично возвратиться в переднее положение, а курок должен стоять на боевом взводе. Включить предохранитель ( поднять флажок вверх ). Курок должен сорваться с боевого взвода и заблокироваться.

biathlon 10.01.2008 — 07:05

Вот, собственно говоря, всё, что написано в НСД о разборке и сборке ПМ.
Дмитрий, если хотите, то можете просто брать этот текст и добавлять под соответствующие картинки.
Тогда получится своеобразное иллюстрированное пособие. 😊 Если нужны будут ещё картинки из НСД, то я добавлю ( сканера у меня уже нет, к сожалению, но попробую сделать фотки ).
И я тогда ( позже ) лишнее удалю из этой темы ( свои посты имею в виду ).

Впрочем — как хотите. 😊

КИРС 10.01.2008 — 18:22

Теперь Вы умеете разбирать и, главное, собирать ПМ-образный пистолет.

Отмечу подачу Вами отрицательного опыта снятия крючка пружины шептала с затворной задержки при помощи плоскогубцев, и вообще более правильным и полезным будет привитие(особенно новичкам) навыков обхождения при разборке и сборке ПМа одной лишь штатной протиркой, ибо там есть все нужные приспособления для обслуживания пистолета ПМ.

ag111 10.01.2008 — 18:27

Ага, у меня протирок много, но найти их обычно сложно 😞

КИРС 10.01.2008 — 18:30

Напоследок скажу, что неплохо бы научить людей, проводить тест на отбой курка после сборки, а также для контроля правильности работы УСМ при покупке пистоля.

ZEE 11. 01.2008 — 01:52

А вдруг кто захочет углубиться в разборку 😊?
Ссылочка на снятие скобы не помешала бы.
У LADa, кстати, тоже есть хорошая, иллюстрированная фото, тема по разборке ПМ.

А со снятием с боевого взвода, и в правду, спорно 😛.

piroman77 18.01.2008 — 11:07

Очень хорошо и подробно все написано. В соответствии с такими инструкциями и советами старших товарищей я учился когда-то разбирать-собирать ПМ.И мне казалось, что со временем приобрел в этом деле хорошие навыки. Казалось до тех пор, пока не приобрел в 2006г. пистолет ИЖ-79 9Т,10-зарядный, 2005г.в.,тщательно подобранный в Кольчуге 😞 .
С ним начались проблемы именно в сборке, на заключительном ее этапе-когда затвор надевается на возвратную пружину, совмещается с пазами и т.д.
Клинит затвор на этом пистолете!Не доходя до крайнего положения, он стопорится и не хочет дальше двигаться ни вперед, ни назад. ..
При этом втулка на стволе уже торчит из затвора, приходится проталкивать пружину отверткой со стороны втулки, крутить затвор под разными углами, чтобы разблокировать этот клин.
Пробовал менять пружину, смазывал ее маслом обильно, либо протирал насухо-тот же результат.
Вообще из 10 сборок одна-две проходили удачно, без такого вот клина.
Вот такие дела…
С ПМ никогда таких заморочек не было, купил не так давно МР-79 — пока тоже не жалуюсь 😊 .
Почему это происходит с ИЖ-79 — загадка. Скорее всего из-за качества обработки затвора, не кованый он,да и вообще отличается от своего прототипа и визуально, и качественно 😛 .

Vyacheslaff 22.01.2008 — 23:18

Кто подскажет, что я сделал не так при сборке, если РЫЧАГ ВЗВОДА НЕ ‘ПРИХВАТЫВАЕТ’ КУРОК ??!! Тем самым не взводит его. Или прихватывает один раз из десяти попыток.
У меня ощущение, что это узкое перо не достаточно сильно тянет в сторону курка этот рычаг взвода. Может это быть из-за этого? Хотя, это было бы странно, ибо до разборки всё работало.
Если кто знает в чём тут дело, подскажите пожалуйста.

Зануда 23.01.2008 — 03:19

Попробуйте аккуратно разобрать и аккуратно собрать.
Должно заработать.

Vyacheslaff 23.01.2008 — 19:51

Зануда
Попробуйте аккуратно разобрать и аккуратно собрать.
Должно заработать.

Вот уж действительно, главное спокойствие и аккуратность. Сегодня без нервов и суеты, всё аккуратненько собрал и всё заработало!
И да же с установкой ПМовской спусковой скобы закончил бой, но это уже совсем другая история 😛

ZEE 23.01.2008 — 20:14

Мне сдается, что перо боевой пружины у Вас неправильно встало.
Я на оси спусковой скобы снял немного внешнюю фаску (для следующих более простых снятий/установок). 😊

D@n 28.02.2008 — 15:11

Подскажите пожалуйста как целик снять?

ZEE 28.02.2008 — 16:11

Выбить.

D@n 29.02.2008 — 11:18

Спасибо.

mamljuk 30.03.2008 — 03:06

Респект за тему- коротко, наглядно и очень понятно!

JBO 20.07.2008 — 13:47

Может оформить всё в виде PDF со всеми рекомендуемыми корректировками — и будет навека?

SHMATKO 17.09.2008 — 20:36

Есть видео по сборке ПМ-образного. Думаю, что тоже будет полезно.
http://ru.youtube.com/watch?v=U2T-OGBEH50&feature=related

Froth 08. 03.2009 — 12:39

Спасибо за материал!

Amsell 13.12.2009 — 09:53

а как снять скобу ?

fantom1977 13.12.2009 — 13:56

piroman77
Клинит затвор на этом пистолете!Не доходя до крайнего положения, он стопорится и не хочет дальше двигаться ни вперед, ни назад…
При этом втулка на стволе уже торчит из затвора, приходится проталкивать пружину отверткой со стороны втулки, крутить затвор под разными углами, чтобы разблокировать этот клин.

Проблема похоже в самой пружине у меня подобное было, край последнего витка попадал между втулкой и затвором и заклинивал… помогло разжатие этого витка немного нпружу потом проблем не было….

DikAll 21.06.2010 — 23:26

а возможно решить проблему очень тугого предохранителя путем разборки/протирки /или еще что/ пистолета?

Sysmin 22. 06.2010 — 06:03

разборка при помоши пасатиж — ЖЕСТЬ… 😀
протирка штатная на что?

Alex Yarik 22.06.2010 — 07:07

Спасибо Зануде за труды. Полезная темка.

Понимание скорости затвора для начинающих

Одной из трех наиболее важных настроек в фотографии является скорость затвора, а двумя другими являются диафрагма и ISO. Скорость затвора отвечает за две конкретные вещи: изменение яркости вашей фотографии и создание драматических эффектов за счет замораживания или размытия движения. В следующей статье мы объясним все, что вам нужно знать об этом, очень простым языком.

Скорость затвора существует из-за затвора камеры — шторки перед датчиком камеры, которая остается закрытой, пока камера не сработает. Когда камера срабатывает, затвор открывается и полностью освещает матрицу камеры свету, прошедшему через объектив. После того, как датчик собирает свет, затвор немедленно закрывается, предотвращая попадание света на датчик. Кнопка, которая запускает камеру, также называется «затвор» или «кнопка затвора», потому что она вызывает открытие и закрытие затвора.

Что такое скорость затвора?

Скорость затвора отрезок времени затвор камеры открыт, освещая датчик камеры. По сути, это то, сколько времени ваша камера тратит на съемку. Это оказывает несколько важных эффектов на то, как будут выглядеть ваши изображения.

Когда вы используете длинную выдержку (также известную как «медленная» выдержка), вы в конечном итоге подвергаете сенсор воздействию экспозиции в течение значительного периода времени. Первый большой эффект — размытие движения . Если у вас длинная выдержка, движущиеся объекты на вашей фотографии будут выглядеть размытыми вдоль направления движения. Этот эффект довольно часто используется в рекламе автомобилей и мотоциклов, где ощущение скорости и движения передается зрителю путем намеренного размытия движущихся колес.

Длинные выдержки также используются для фотографирования Млечного Пути или других объектов ночью или в условиях недостаточной освещенности со штатива. Пейзажные фотографы могут намеренно использовать длинные выдержки, чтобы создать ощущение движения рек и водопадов, сохраняя при этом четкость всего остального.

С другой стороны, скорость затвора можно использовать и для противоположного действия — заморозить движение. Если вы используете особенно короткую выдержку, вы можете исключить движение даже быстро движущихся объектов, таких как летящие птицы или проезжающие мимо автомобили. Если вы используете короткую выдержку при съемке воды, каждая капля будет висеть в воздухе совершенно резко, что может быть даже не видно нашим собственным глазам.

Все вышеперечисленное достигается простым управлением скоростью затвора. Таким образом, короткие выдержки замораживают действие, а длинные создают эффект движения при фотографировании движущихся объектов.

Как измеряется скорость затвора

Скорость затвора обычно измеряется в долях секунды, если она меньше секунды. Например, 1/4 означает четверть секунды, а 1/250 означает одну двести пятидесятую секунды (или четыре миллисекунды).

Большинство современных цифровых зеркальных и беззеркальных камер могут работать с максимальной выдержкой 1/4000 секунды, в то время как некоторые могут работать с еще более короткими выдержками 1/8000 секунды и быстрее. С другой стороны, самая длинная доступная выдержка на большинстве цифровых зеркальных или беззеркальных камер обычно составляет 30 секунд. При необходимости вы можете использовать более длинную выдержку, используя внешние дистанционные триггеры.

Скорость затвора и экспозиция

Другим важным эффектом скорости затвора является экспозиция, которая связана с яркостью изображения. Если вы используете длинную выдержку, датчик вашей камеры собирает много света, и в результате фотография будет довольно яркой. При использовании короткой выдержки датчик вашей камеры подвергается воздействию только небольшой части света, что приводит к более темному снимку.

Однако выдержка — не единственная переменная, влияющая на яркость изображения. Есть также диафрагма и ISO, а также фактическая яркость сцены перед вами. Таким образом, у вас есть некоторая гибкость при выборе скорости затвора, но вам нужно тщательно выбирать другие настройки.

Скорость затвора может быть жизненно важным инструментом для получения фотографии с надлежащей яркостью. В солнечный день вам может понадобиться использовать короткую выдержку, чтобы ваша фотография не была переэкспонирована. Или, если на улице темно, может потребоваться длинная выдержка, чтобы избежать слишком темного снимка (для чего, в свою очередь, может потребоваться штатив из-за размытости движения при удерживании камеры в руках). Для многих это Основная причина для регулировки скорости затвора : убедиться, что ваши фотографии имеют правильную яркость. Тем не менее, проблемы с размытием в движении также очень важны, и их не следует упускать из виду.

Быстрая, медленная и длинная выдержки затвора

Быстрая выдержка обычно позволяет остановить движение. Если вы фотографируете птиц, это может быть 1/1000 секунды или быстрее. Однако для обычной фотосъемки медленно движущихся объектов вы можете делать снимки с выдержкой 1/200 секунды, 1/100 секунды или даже дольше, не создавая размытия движения.

Длинные выдержки обычно превышают 1 секунду — в этот момент вам нужно будет использовать штатив, чтобы получить четкие изображения. Вы можете использовать длинные выдержки для определенных типов съемки при слабом освещении или ночью или для намеренной фиксации движения. Если что-то в вашей сцене движется, когда вы используете длинные выдержки, это будет выглядеть очень размыто.

Между ними выдержки от 1/100 секунды до 1 секунды по-прежнему считаются относительно медленными. Возможно, вы не сможете справиться с ними, не вызывая дрожания камеры в ваших руках, особенно близко к отметке в одну секунду.

Также это сильно зависит от вашего объектива. Некоторые объективы, такие как Nikon 70-200mm f/2.8, имеют специальные технологии стабилизации изображения (также известные как «подавление вибраций») внутри объектива, которые могут помочь фотографам делать снимки с очень длительной выдержкой, когда камера находится в руках, не вводя дрожание камеры. Другие объективы не имеют подавления вибраций, а это означает, что вместо этого вам нужно использовать правило взаимности, чтобы определить, какой должна быть выдержка затвора, не вызывая размытия из-за дрожания камеры. Также важно, чтобы вы знали, как держать камеру.

Как установить скорость затвора

Большинство камер по умолчанию регулируют скорость затвора автоматически. Когда камера установлена ​​в режим «Авто», выдержка затвора выбирается камерой без вашего участия (как и диафрагма и ISO). Однако при необходимости вы все равно можете установить выдержку вручную:

1. Установив камеру в режим «Приоритет выдержки», вы выбираете выдержку, а камера автоматически выбирает диафрагму.
2. Установив камеру в «Ручной» режим, вы выбираете и выдержку, и диафрагму вручную.

В обоих этих режимах вы можете установить ISO вручную или автоматически.

В большинстве случаев мы рекомендуем позволить камере выбрать правильную выдержку за вас. Тем не менее, следите за тем, чтобы убедиться, что вы не добавляете слишком много размытия движения на фотографию (или замораживаете движение, которое вы хотите размыть). Подробнее об этом я рассказываю в статье о режимах камеры, но я склонен снимать в режиме «Приоритет диафрагмы» в 95% случаев, позволяя камере автоматически рассчитывать выдержку.

Как узнать скорость затвора

Знаете ли вы, как узнать, какая выдержка установлена ​​на вашей камере? Как правило, найти его очень легко. На камерах с верхней панелью выдержка обычно указывается в верхнем левом углу и обведена кружком:

можете посмотреть в видоискатель, где вы увидите скорость затвора в нижней левой части. А если у вашей камеры нет ни верхнего ЖК-дисплея, ни видоискателя, как у многих беззеркальных камер, вы можете увидеть скорость затвора, просто взглянув на задний экран.

На большинстве камер скорость затвора не отображается напрямую как доля секунды — обычно это обычное число. Когда выдержка длиннее или равна одной секунде, вы увидите что-то вроде 1” или 5” (со знаком кавычек, обозначающим полную секунду).

Если вы по-прежнему не можете найти выдержку, установите камеру в режим «Приоритет диафрагмы» и убедитесь, что вы выключили «АВТО ISO». Затем начните наводить камеру от темных участков к светлым. Число, которое изменится, будет вашей выдержкой.

Ниже приведены некоторые другие статьи по теме, которые могут вам понравиться:

• Семь советов по выбору идеальной скорости затвора
• Руководство по размытию и панорамированию в движении в фотографии
• Что такое экспозиция?
• Что такое Shutter Shock?
• Как делать четкие фотографии

Мы также сняли видео, объясняющее скорость затвора, если вы предпочитаете изучать вещи таким образом:

Часто задаваемые вопросы о скорости затвора

Ниже приведены некоторые часто задаваемые вопросы, связанные с выдержкой:

Что такое длинная скорость затвора?

Длинная выдержка обычно составляет около 1 секунды и более. Для сравнения, длинная выдержка может относиться к долям секунды, например, 1/2 или 1/4.

Что такое быстрая скорость затвора?

Короткой выдержкой часто называют скорость затвора, достаточно короткую, чтобы остановить действие. Обычно фотографы имеют в виду малые доли секунды, такие как 1/250 секунды или меньше, когда говорят о короткой выдержке.

Как узнать скорость затвора?

Скорость затвора часто отображается на верхнем или заднем ЖК-дисплее камеры в виде числа или дроби. Если вы наполовину нажмете кнопку спуска затвора, а затем переместите камеру в более яркую область, число, которое изменится, обычно является вашей скоростью затвора.

Какая скорость затвора самая низкая?

В зависимости от камеры самая длинная выдержка, которую можно использовать без дистанционного спуска затвора, обычно составляет 30 секунд.

Какова самая короткая скорость затвора, которую я могу использовать на своей камере?

Это зависит от возможностей камеры. Большинство цифровых зеркальных и беззеркальных камер могут снимать со скоростью 1/4000 секунды с использованием механического затвора. Некоторые из более продвинутых камер могут снимать со скоростью 1/8000 секунды с механическими затворами и даже быстрее с электронными затворами.

Как пишется скорость затвора?

Скорость затвора всегда указывается в секундах или долях секунды. Например, 1-секундная выдержка обычно отображается как одно число со знаком кавычки или буквой «s» в конце, например, 1″ или 1s. В то время как доля секунды, такая как 1/250, обычно отображается как 1/250 или просто 250 на большинстве камер.

Какая лучшая скорость затвора?

Такой вещи не существует, так как это действительно зависит от того, чего вы пытаетесь достичь.

Как изменить скорость затвора на моем телефоне?

В то время как некоторые смартфоны позволяют изменять скорость затвора с помощью встроенного приложения для телефона, для большинства требуется установка стороннего приложения камеры, позволяющего изменять скорость затвора. Если вы используете iPhone, попробуйте некоторые приложения, такие как Camera+.

А если вы хотите продолжить изучение нашего руководства по основам фотографии, ниже приведено оглавление. В следующей главе руководства рассказывается все, что вам нужно знать об диафрагме.

Перейдите к главе 4: Aperture

Несколько идей для фотографий премьер-министра Нарендры Моди, когда он сходит с ума от затвора

| Today’s Paper

Поиск

+

Деловые новости›Журналы›Panache›Несколько идей для фото премьер-министра Нарендры Моди, когда он сходит с ума

Несколько идей для фото, когда премьер-министр Нарендра Моди сходит с ума

By

Бипроршее Дас

, ET Bureau Последнее обновление: 14 ноября 2014 г., 15:46 IST

Rate Story

Размер шрифта

AbcSmall

AbcMedium

9 002 AbcMedium

3

Сохранить

Распечатать

Синопсис

Нарендра Моди дебютировал в Instagram на этой неделе. Мы подумали, что могли бы помочь премьер-министру с несколькими идеями для фотографий, пока он сходит с ума.

Это фото, которое Китай не хочет показывать своим людям. Остальной мир делает. Однако убедитесь, что вы не раздражаете Обаму неправильно.

Помимо селфи. Модицепция. Видишь, что мы там делали?

Люди за пределами Джуху тоже должны знать, что мусорить нехорошо. Покажите им, как это делается, мистер Моди.

Откровенные фотографии всегда будут приносить лайки. Кто знал, что вы можете застать Санни практикующей йогу на публике?

Ушли ловить большой улов. Никогда не соглашаться на мелочь. Да, мы каламбурили.

Распространяйте любовь, мистер Моди. Получить с программой.

Воскресенье, 23 апреля 2023 г.

Откройте для себя газету Economic Times в цифровом формате!

Прочитать полное печатное издание »

• Первая страница
• Чистая политика
• Практический результат
• Глубокое погружение
• Подробнее Основной доход, маржа

  Кредитор частного сектора ICICI Банк сообщил о своей самой высокой квартальной прибыли в размере 9 121 крор фунтов стерлингов за январь-март, что на 30% больше, чем 7 019 крор фунтов стерлингов годом ранее, благодаря высокому основному доходу и рекордной марже. Аналитики, опрошенные Bloomberg, оценили чистую прибыль в 9 фунтов стерлингов.138 крор за квартал.

  Твиттер связывает рекламу с оплаченными галочками, минимальные расходы

  Компании, желающие размещать рекламу в Twitter Inc, теперь должны платить за проверку или достигать минимальных ежемесячных расходов на рекламу, сообщила рекламодателям платформа социальных сетей на этой неделе.

  Удай Котак займет должность неисполнительного директора

  Kotak Промоутер Mahindra Bank Удай Котак перейдет на роль неисполнительного, независимого директора банка после того, как его пребывание в должности управляющего директора и генерального директора закончится в конце этого года, говорится в заявке на фондовую биржу, поданной кредитором частного сектора.

Подробнее Новости на

Narendra ModiYogaObamaInstagram

Загрузите приложение The Economic Times News News, чтобы получать ежедневные обновления рынка и живые деловые новости.

ETPrime Истории дня

Zerodha против 42 AMC: Сможет ли дисконтный брокер раскрутить свою магию низких затрат с помощью Smallcase в качестве ведомого?

8 минут чтения

Ограниченный доступ

Бесплатно

Войдите, чтобы получить доступ к некоторым эксклюзивным историям
и персонализированным информационным бюллетеням

Войдите сейчас

Неограниченный доступ

Начиная с 120 рупий в месяц

Получите доступ к эксклюзивным историям, экспертным мнениям и
подробным биржевым отчетам

Подпишитесь сейчас

О-о! Это эксклюзивная история, доступная только избранным читателям.

Не беспокойтесь. Ты всего в шаге.

Прочтите эту историю бесплатно.

Получите 30-дневный бесплатный доступ к ETPrime прямо сейчас.

Войдите, чтобы разблокировать

Уже зарегистрированы? Войти сейчас

*Данные карты не требуются.

Уже зарегистрирован? Войти сейчас

Войдите, чтобы прочитать статью полностью

Вы получили эту Prime Story в подарок

49 рупий за 1-й месяц

Затем рупий. 1749 в год

ПОДПИСАТЬСЯ СЕЙЧАС

Действительно только с UPI, кредитными и дебетовыми картами Autopay

Выберите способ оплаты и тарифный план

Интернет-банкинг, кредитная и дебетовая карта

Подписка через Google

Ежемесячно

₹3990/мес. ПЛАН

Сумма счета ₹399

Без пробного периода

₹208/месяц

(Экономия 49%)

Ежегодно ПЛАН

Сумма счета ₹ 2 499

15 Пробная версия +Включает членство в DocuBay и TimesPrime.

₹150/месяц

(Скидка 63%)

2 года ПЛАН

Сумма счета ₹3 599

15 Пробная версия +Включает членство в DocuBay и TimesPrime.

Ежеквартально

13,99 $

Пробная версия на 7 дней

Ежегодно

(Скидка 40,0%) 0003

Получите фиксированную скидку 30%

НА ПРАЙМ-ЧЛЕНСТВО ET

Действующее предложение

Предложение исключительно для вас

Получите 1 год бесплатно

С 1- и 2-летней подпиской ET Prime

Доступно предложение

Предложение эксклюзивно для вас

Получите 1 год бесплатно

С 1- и 2-летней подпиской ET 03 Prime

Доступное предложение

Специальное предложение для вас

Получите фиксированную скидку 40%

Затем 1749 ₹ на 1 год

Доступное предложение

Специальное предложение

9002 ET Prime за 1 месяц 4 руб.
