Японский классический меч – Японские Боевые Самурайские Мечи, Обзор и Классификация, Характеристики Катаны

Японский меч

• Подписаться
• Лента публикаций
• Последние публикации
• Лучшие публикации
  • за все время
  • за полгода
  • за месяц
• Категории
  • Города и страны
  • Здоровье
  • Изобретения
  • Интересные факты
  • История
  • Космос
  • Наука
  • Природа
  • Рекорды
  • Технологии
  • Человек

Наука и техника Подписаться Войти / РЕГИСТРАЦИЯ

vseonauke.com

Катана — традиционный японский меч. Уход за саблей

Катана это длинное однолезвийное рубяще-режущее оружие. Имеет слабо изогнутое одностороннее лезвие, длинную или короткую рукоять, может быть слегка развита спереди, это позволяет охватывать ее двумя ладонями. Форма клинка разрешает наносить режущие и колющие удары. Длинна лезвия составляет 60 сантиметров, рукоять могла быть разной. Весит до одного килограмма.

История появления катаны

Такой меч появился в пятнадцатом веке и просуществовал до конца двадцатого в качестве оружия самураев. «Предком» его была длинная японская сабля тати. Их главной разницей был способ ношения. Тати привязывалась специальной повязкой на поясе, а катана засовывалась за него. Первая носилась в паре с танто, вторая — с вакидзаси.

Изготавливалась из двух видов металлов. Вязкого для центральной части и твердого для лезвия. Перед ковкой, компоненты тщательно чистились. Рукоятка обтягивалась кожей и обвивалась шелковой тканью. Такой способ изготовления не позволял рукам скользить по ней. Рукояти из дерева или слоновой кости, описанные различными узорами, можно увидеть на показных и декоративных саблях.

Футляр для ношения изготавливался из древесины и покрывался лаком. Металлические, так же, имели место быть, серийное изготовление их началось в ХХ веке, но, все же, и в них присутствовала подкладка из дерева.

Меч являлся частью одежды самурая и носился на левой стороне тела в ножнах, лезвием вверх. Но после семнадцатого века, не было особой необходимости каждый раз брать его с собой. К тому же, лезвие могло коррозировать. Поэтому придумали способ сохранения целостности меча. За поясом носили монтаж, который включал в себя ножны. Сам меч хранился дома в футляре из дерева, который не был покрыт лаком, что давало возможность ему дышать, нее накапливалась влага. Поэтому на лезвии не появлялась коррозия. В ХIХ такой способ изготовления футляров для меча широко распространился. В ХХ веке, после запрета ношения мечей, их стали замаскировывать. Ножны стали изготавливать в виде трости или посоха.

Искусство владения мечем

Использование заключалось в качестве режущего оружия, и реже колющего. Обхватывалась двумя или одной руками. Первые школы, обучающие юных самураев, были сформированы еще в пятнадцатом веке. Техники японских мечей отличаются от европейских, тем что ось меча во время нападения идет к врагу не под прямым углом, а вдоль, тем самым разрезая противника. Для такого построения боя очень подходит именно изогнутое лезвие.

Несмотря на, большие перемены в истории развития государства, касающиеся ношения меча, все же сохранились и до наших дней школы искусства самураев. Самыми известными считаются Касима Синто Рю, Касима Син Рю и Катори Синто Рю.

Уход за саблей

Осуществление чистки меча происходит поэтапно и разными инструментами.

С помощью полировальных камней убирают зазубрины.

Рисовая бумага, что не содержит кислоты, отлично убирает остатки масла, которым мажут меч. Перед применением ее сильно трут, чтобы она стала мягкой, дабы не нанести царапинок на лезвие. Если под рукой нет рисовой бумаги, можно воспользоваться и обычной салфеткой. Чистящие и полирующие свойства имеет известь. При ее использовании так же не остается царапин.

Безусловно, что японский меч катана является не только самым знаменитым оружием Японии, но и ее символом известным по всему миру. Давайте поподробнее разберемся, что же представляет из себя катана меч.

Катана – это длинный, изогнутый двуручный меч. Она имеет длинную рукоять, подходящую для хвата двумя руками, что делает её удобной для нанесения режущих ударов. Лезвие меча несильно выгнуто наружу, что в сочетании с заостренным, слегка изогнутым концом позволяет использовать этот меч и для нанесения колющих ударов. Лезвие катаны имеет длину от 60 см, вес же этого японского оружия варьируется от 750 грамм до 1.5 килограмм.

Изготовление катаны

Изготовление катаны это очень трудоемкий процесс, он может длиться несколько месяцев. Можно условно разделить изготовление меча на несколько этапов.

Важнейшую роль в изготовлении клинка играет качество используемой кузнецом стали. Традиционно, японские мастера используют рафинированную сталь (очищенную от вредных примесей – фосфора, серы и шлака). Основной сорт стали используемый для изготовления катан (и других японских мечей и кинжалов) называется тамахаганэ (в переводе с японского «алмазная сталь»). Эта сталь является уникальным японским изобретением и используется с древних времен. Изготавливается эта сталь в японских плавильных печах – татара, температура в таких печах может достигать 1500° С.

Первым этапом можно назвать подготовку стали. Слитки тамахаганэ обмазываются раствором глины (некоторые кузнецы на этом этапе также добавляют золу). В процессе плавления из металла выделяется шлак, который и впитывает глина и зола.

Следующий этап изготовления – ковка. Мастер раскаляет части полученной стали, что бы соединить их. Далее кузнец начинает молотом сплющивать получившийся брусок стали, складывая его, чем удваивает слои стали. Повторяться эта операция может при необходимости до 20 раз. Таким способом мастер добивается равномерного распределения углерода по заготовке, что обеспечивает невероятную твердость будущего меча.

После этого мастеру необходимо добавить более мягкую сталь, это делается для того, что бы катана смогла выдерживать большие силовые нагрузки и не ломаться. В процессе ковки, которая может длиться от нескольких дней до недели, брусок вытягивается в длину, и оружейник путем компоновки слоев стали с разной степенью твердости, создает структуру и предварительный вид клинка.

Далее следует этап закалки клинка. Перед закалкой, заготовку снова покрывают раствором глины, это необходимо для недопущения перегрева заготовки и ее окисления.
При закалке клинок нагревается до высокой температуры и мгновенно охлаждается (обычно для этого используется ванна с водой), в результате чего режущая кромка становится невероятно твердой и прочной. Клинок катаны состоит из нескольких частей – твердой режущей кромки (якиба) и более мягкой и гибкой задней части (хирадзи). В процессе закалки между якибой и хирадзи формируется хамон (граница соединения твердой и более мягкой стали).

После окончания закалки следует длительный процесс заточки, полировки и придания конечной формы клинку. Полировкой занимается отдельный мастер – тогиси. Полировка клинка производится камнями с различной зернистостью (как пример можно привести современную наждачную бумагу с разным размером зерна). На один меч мастер может потратить около пяти дней работы. Эта работа очень ответственна, так как тогиси должен полностью сохранить форму, которую придал клинку кузнец. Так же тогиси устраняет мелкие недочеты в работе кузнеца. Современные мастера иногда на

voda58.ru

Японский меч — это… Что такое Японский меч?

Японский меч (яп. 日本刀 нихонто:^?) — клинковое однолезвийное рубяще-режущее оружие, произведённое по традиционной японской технологии из многослойной стали с контролируемым содержанием углерода. Название также используется для обозначения однолезвийного меча с характерной формой слабо изогнутого клинка, бывшего основным оружием воина-самурая.^[1]

Японская технология изготовления мечей из железа начала развиваться с VIII века и достигла наивысшего совершенства к XIII веку, позволяя изготавливать не просто боевое оружие, но настоящее произведение искусства, которое не удаётся воспроизвести в полной мере даже в современности. На протяжении примерно тысячи лет форма меча практически не менялась, незначительно видоизменяясь главным образом в длине и степени изгиба в соответствии с развитием тактики ближнего боя. Меч, являясь одной из трёх древних регалий японского императора, обладал также ритуальным и магическим значением в японском обществе.

Японский длинный меч тати. Хорошо виден волнистый узор хамон на клинке. Японский короткий меч вакидзаси. Клинок и меч в ножнах.

Терминология

В литературе часто используются японские названия для обозначения разновидностей японского меча и его деталей. Краткий словарь наиболее часто используемых понятий:

• Тати^[2] — длинный меч (длина клинка от 61 см) с относительно большим изгибом^[3] (сори), предназначался в основном для конного боя. Существует разновидность тати под названием одати, то есть «большой» тати с длиной клинка от 1 м (от 75 см с XVI века). В музеях демонстрируются в положении лезвием вниз.^[4]
• Катана — длинный меч (длина клинка 61—73 см), с несколько более широким и толстым клинком и меньшим изгибом по сравнению с тати. Визуально внешне по клинку отличить катану от тати сложно, они различаются прежде всего по манере ношения. ^[5] Постепенно с XV века катана вытеснила тати как оружие для пешего боя. В музеях демонстрируются в положении лезвием вверх, по манере ношения. В древности катанами называли кинжалы, но с XVI века перенесли это название на мечи утигатана.
• Вакидзаси — короткий меч (длина клинка 30,3—60,6 см)^[6]. С конца XVI века в паре с более длинной катаной образует стандартный набор вооружения самурая, дайсё («длинный и короткий»). Использовался как для боя в тесном помещении, так и в паре с катаной в некоторых техниках фехтования. В отличие от катаны, разрешался к ношению не-самураям.
• Танто (косигатана) — кинжал или нож (длина клинка < 30,3 см). В древности кинжалы называли не «танто», а «катана». Меч тати, как правило, сопровождался коротким танто.
• Цуруги — прямой обоюдоострый меч, распространённый в Японии до X века. Многие образцы не относятся к настоящим японским мечам (
  нихонто), так как изготовлены по китайской или корейской технологиям. В широком смысле термин использовался в древности для обозначения всех мечей. В более позднее время вытеснился термином кэн для обозначения прямого меча.
• Нагината — промежуточное оружие между мечом и копьём: изогнутый клинок длиной до 60 см, на рукояти, размер которой мог быть от земли по пояс до ростовой. Близко по типу к глефе или пальме.
• Кото — букв. «старый меч». Мечи, произведённые до 1596 года^[7]. Считается, что после этого времени многие приёмы традиционной технологии были утеряны.
• Синто — букв. «новый меч». Мечи, произведённые с 1596 до 1868 года, то есть до начала промышленной революции периода Мэйдзи. За редким исключением, мечи синто не рассматриваются как высокохудожественные творения кузнецов, хотя могут отличаться роскошной отделкой. По внешним признакам воспроизводят мечи кото, но по качеству металла уступают им.
• Гэндайто — букв. «современный меч». Мечи, произведённые после 1868 года и по настоящее время. Среди них присутствуют как массово выпускавшиеся для армии по упрощённой фабричной технологии сёвато (букв. «меч периода Сёва»), в том числе, син-гунто (яп. 新軍刀 син гунто:^?, букв. «новый армейский меч»), так и мечи, выкованные после возобновления в 1954 году производства современными кузнецами по традиционными технологиям, для которых предлагается использовать название син-сакуто (яп. 新作刀 син сакуто:^?, «недавно сделанный меч»)^[8] или син-гэндайто (букв. «новый современный меч»).^[9]

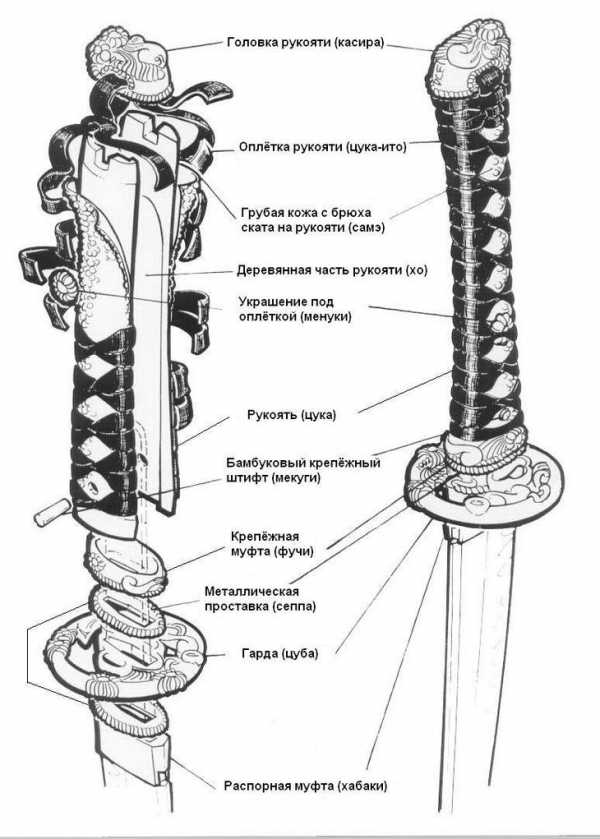

• Цуба — гарда характерной округлой формы, кроме функционального назначения (для защиты кисти) служила украшением меча.
• Хамон — линия узора на клинке, возникающая после его закалки между лезвием и обухом как результат формирования в металле мелкозернистых кристаллических структур.

Сравнительная таблица японских мечей

Тип	Длина (нагаса), см	Ширина (мотохаба), см	Прогиб (сори), см	Толщина (касанэ), мм	Примечания
Тати	61—71	2,4—3,5	1,2—2,1	5—6,6	Появился в XI веке. Носился на поясе лезвием вниз в паре с кинжалом танто. Разновидность одати могла носиться за спиной.
Катана	61—73	2,8—3,1	0,4—1,9	6—8	Появилась в XIV веке. Носилась за поясом лезвием вверх в паре с вакидзаси.
Вакидзаси	32—60	2,1—3,2	0,2—1,7	4—7	Появился в XIV веке. Носился лезвием вверх в паре с катаной или отдельно как кинжал.
Танто	17—30	1.7—2.9	0—0.5	5—7	Носился в паре с мечом тати или отдельно как кинжал.
Все размеры приведены для клинка без учёта хвостовика. Ширина и толщина указаны для основания клинка, где он переходит в хвостовик. Данные взяты для мечей периодов Камакура и Муромати (1185—1573 гг.) по каталогам.[10] Длина тати в начальный период Камакура и современных тати (гэндайто) достигает 83 см.

История японского меча

Древние мечи. До IX века.

Первые железные мечи были завезены на Японские острова во 2-й половине III века китайскими торговцами с материка. Этот период японской истории носит название Кофун (букв. «курганы», III—VI вв.). В могилах курганного типа сохранились, хотя и сильно повреждённые ржавчиной, мечи того периода, разделяемые археологами на японские, корейские и наиболее частые китайские образцы. Китайские мечи обладали прямым узким однолезвийным клинком с крупным кольцеобразным навершием на хвостовике. Японские образцы были короче, с более широким прямым обоюдоострым клинком и массивным навершием. В период Асука (538—710 гг.) с помощью корейских и китайских кузнецов в Японии начали производить собственное железо, а к VII веку освоили технологию ковки многослойной стали. В отличие от прежних образцов, выкованных из цельной железной полосы, мечи стали изготавливать методом ковки из железных и стальных пластин.

На рубеже VII—VIII вв. у японских мечей появился изгиб. Легенда связывает появление одного из первых таких мечей с именем кузнеца Амакуни (англ.) из провинции Ямато. Амакуни будто бы выковал известный меч Когарасу-Мару (Маленькая Ворона) в 703 году, и, хотя точная датировка отсутствует, этот меч считается самым древним изогнутым японским мечом.^[11]

В начале VIII века в результате укрепления власти императора в Японии начался период Нара (710—794 гг.). Производство оружия было поставлено под контроль централизованного государства, кузнецам предписано было ставить подписи на свою продукцию. Закупленные мечи хранились на императорских складах и выдавались воинам на время войны или их службы. Отмечается развитие технологии локальной закалки режущего лезвия при помощи нанесения термостойкой пасты на клинок. Тем не менее знать периода Нара предпочитала длинные прямые и изогнутые мечи китайского и корейского происхождения, возможно благодаря их роскошной ювелирной отделке. В Корее были изготовлены 44 меча Дайто («великие мечи»), которые император на протяжении последующих столетий вручал военачальнику или сановнику как символ предоставленных полномочий на время кампании.

Старые мечи Кото. IX—XVI вв.

Период Хэйан. IX—XII вв.

Конный самурай с мечом тати.

История собственно японского меча начинается в период Хэйан (794—1185 гг.). В результате клановых междоусобиц Япония самоизолировалась от внешнего мира, централизованная власть государства ослабла, реальная власть перешла от императора к крупным феодалам. В X веке окончательно сформировался класс самураев, профессиональных воинов, сражавшихся в то время преимущественно на коне. Мечи этого периода характеризуются длинным клинком с маленькой вершиной.

Прямые мечи заменяются изогнутыми, причём, если вначале изгиб делался в районе рукояти при почти прямом клинке, то к концу периода максимальный прогиб сместился в область 1/3 общей длины от конца хвостовика («поясничный изгиб»).^[12] В соответствии с изгибом оформляется характерным образом вершина меча, киссаки. Киссаки включает в себя остриё с прилегающей областью, отделённой от тела клинка поперечным прямым ребром. Кромка лезвия в области киссаки принимает дугообразный вид (ранние образцы киссаки имели наклонный срез кромки в виде прямой линии).

Классическое сечение японского клинка представляет собой синоги-дзукури: ребро (острая боковая грань — синоги) тянется вдоль всего клинка до вершины. Благодаря ребру жёсткости клинок оптимально сочетает прочность и сравнительно малый вес, а чтобы боковые грани клинка сходились к режущей кромке лезвия под как можно более острым углом, ребро синоги смещено от центра клинка к обуху. Сечение в районе обуха выглядит как тупой угол.^[13] Наибольшей толщины (касанэ) клинок достигает вблизи хвостовика: 5,5—8,5 мм, типичное касанэ около 7 мм.

К концу периода Хэйан сложились как японская технология изготовления меча, так и его внешний вид. Описание меча-тати по сертификату:

Клинок с ребром, сильно сужающийся по длине от основания к маленькой вершине киссаки; выраженный «поясничный изгиб»; длина клинка 80 см; текстура поверхности стали подобная распилу древесины; волнистая линия хамон вдоль клинка; хвостовик с подписью мастера.^[14]

В XI веке японские мечи стали высоко цениться и завозиться в Китай.

Период Камакура. XII—XIV вв.

В период Камакура (1185—1333 гг.) Япония столкнулась с монгольскими нашествиями. Новый противник, а также улучшение доспехов вызвали изменение пропорций меча, направленное на усиление ударной мощи. Вершина меча (киссаки) увеличилась в размерах, стала массивнее, клинок расширился и иногда сохранял ширину по всей длине. Тяжёлым мечом стало невозможно управлять одной рукой, что также явилось следствием постепенного перехода тактики ближнего боя к пешим поединкам. Самым популярным узором хамон стал неравномерный гребёнчатый рисунок тёдзи, который хотя и не выглядел столь эстетично как элегантные волнистые линии, зато лучше предохранял лезвие от разрастания трещин при ударных нагрузках.

Период Камакура считается золотым веком японского меча, клинки достигают своего наивысшего совершенства, которое не удалось повторить в более поздние времена, включая попытки современных кузнецов восстановить утраченные технологии. Самый известный кузнец этого периода был Масамунэ из провинции Сагами. Легенда гласит, что Масамунэ отказывался подписывать свои клинки, потому что их невозможно было подделать. В этом есть доля правды, так как из 59 известных клинков подписаны только несколько кинжалов, однако установление авторства не вызывает споров среди экспертов.

Период Муромати. XIV—XVI вв.

Начало периода Муромати (1336—1573 гг.) — подпериод Намбокутё — отмечено появлением очень длинных мечей. Так, в святилище Яхико хранится меч длиной 2,25 м, причём длина лезвия 1,75 м. Это скорее исключение, хотя большую популярность стала приобретать нагината, которую рассматривают как вид длинного меча. В XV веке в результате длительной междоусобной войны пали прежние влиятельные кланы, на их место заступали новые семьи. Социальные сдвиги в японском обществе сказались на ремесленном деле, многие известные школы кузнецов исчезли. Смутное время требовало больше боевых мечей даже в ущерб их качеству, а с другой стороны, обнищание населения и упадок знати снизил спрос на высококачественные, но очень дорогие мечи. Изменилась технология выплавки стали, печи-татара позволяли выплавить больше металла, однако его качество изменилось, что требовало новых приёмов его обработки. Традиции передачи мастерства кузнецами прерывались, зато появились потомственные династии ювелиров-мечников. Мечи богато украшались, часто использовалась гравировка клинка.

Класс самураев оторвался от земли, избрав службу у крупного феодала единственным источником существования. К этому периоду относятся поединки между самураями, популяризованные в кинофильмах. Известный боец Цукахара Бокудэн с 1512 по 1571 годы провёл 49 поединков и принял участие в 39 сражениях, убив 212 человек.^[15] В таких поединках решающую роль играла скорость нанесения первого удара. Этим объясняют распространение катан — мечей, носимых лезвием вверх, благодаря чему появилась возможность совместить извлечение клинка из ножен и одновременно нанесение секущего удара противнику. Катана по манере ношения относится к оружию пешего воина, её баланс более приспособлен для фехтования двумя руками, чем тати. Тем не менее длинные тати ещё производились для высшей знати, принимавшей участие в сражениях на коне.

В середине XVI векa в Японии появилось огнестрельное оружие, что сразу же сказалось на тактике сражений. Ещё более усилилась роль пехоты, вооружённой копьями, что снизило значимость конных воинов. В интересах пехоты для удобства колющего удара в плотном строю мечи стали короче с более крупной вершиной, а изгиб уменьшился.

Период Момояма. XVI век.

В период Момояма (1568—1603 гг.) стали появляться новые кузнечные школы, оторванные от преемственности прежних школ. С одной стороны это было вызвано утерей старых технологий, с другой — появлением нового сырья, завозного европейского железа. Развивая собственные технологии, кузнецы копировали внешне лучшие старые мечи, иногда довольно успешно.

Появилась тенденция укорачивания старых мечей. Тактика боя требовала спрямлённых мечей средней длины, поэтому владельцы тати обрезали хвостовик и вершину, доводя длину клинка до 60—65 см. Такие укороченные кото теряли имя кузнеца, в результате чего в настоящее время невозможно идентифицировать многие качественные образцы. Тати окончательно вышли из употребления, характерным вооружением самураев стала пара дайсё: меч катана и сопутствующий ему более короткий меч вакидзаси. Оба меча носились за поясом с небольшим перекрещиванием относительно друг друга.

Новые мечи «синто». XVII—XIX вв.

Гарда катаны (цуба), украшенная миниатюрами самурайских воинов.

С наступлением в 1603 году периода Эдо и последовавшей вскоре политики самоизоляции в Японии наступил длительный мир. В производстве мечей прежде всего уделялось внимание парадному внешнему виду, боевое оружие стало элементом костюма. Развилась техника украшений миниатюрами, и в отличие от старых времён, произведением искусства стал не сам меч, а его ножны. Украшались и старинные мечи кото. Впервые богатые люди стали заказывать гарды (цубы) из чистого золота, так как в японской традиции единственным украшением самурая был его меч.

Начало XIX века выделяется в истории японского меча как период синсинто (новый-новый меч). Кузнецы, изготавливая длинные элегантные тати, возрождали забытые традиции периода Камакура. Ренессанс японского меча длился недолго. В 1841 году правительство в интересах обедневшего в условиях мирного времени класса самураев заставило кузнецов снизить цены на свою продукцию, что привело к угасанию энтузиазма по возрождению древнего искусства. В 1868 году настала эпоха Мэйдзи, промышленная революция разрушила феодальный уклад общества и, соответственно, поставила точку в истории мечей синто.

Современные мечи «гэндайто». XIX—XXI вв.

Мечи, изготовленные после 1868 года, называются гэндайто.

В первой половине XX века армейские мечи син-гунто стали производить промышленным способом, что уже не имело никакого отношения к тысячелетним традициям изготовления настоящего японского меча.

После капитуляции Японии и окончания Второй мировой войны производство всех типов мечей было запрещено, также по приказу оккупационных властей все имевшиеся у населения мечи подлежали изъятию. Производство мечей по классической технологии было возобновлено только в 1954 году после снятия запрета в 1953 году.

Всего после завершения Второй мировой войны кузнецам было выдано около 650 лицензий на изготовление мечей. Около 300 лицензированных кузнецов продолжают работать в настоящее время. Многие из них стараются восстановить традиции изготовления мечей периодов Камакура и Кото. Выпускаемые ими мечи рассматриваются в первую очередь как произведения традиционного японского искусства.^[16]

Технология изготовления меча

Кузнецы-оружейники

Кузнец конца X века Сандзё Мунэтика куёт кинжал с помощью духа (ками) лис.

Кузнецы обладали высоким социальным статусом в японском обществе, множество из них известно по именам благодаря спискам. Списки древних кузнецов начинаются именем Амакуни из провинции Ямато, жившем, по легенде, в начале VIII века в правление императора Тайхо (701—704 гг.).

В старые времена (период мечей кото, около 900—1596 гг.) существовало примерно 120 кузнечных школ, которые на протяжении веков производили мечи с характерными устойчивыми признаками, выработанными мастером-основателем школы.^[17] В новые времена (период мечей синто, 1596—1868 гг.) известно 80 школ. Насчитывают около 1000 выдающихся мастеров кузнечного ремесла, a всего на протяжении тысячи лет истории японского меча зафиксировано более 23 тыс. кузнецов-оружейников, из них больше всего (4 тыс.) в период кото (старых мечей) проживало в провинции Бидзэн (современная префектура Окаяма).^[18]

С X века мастера выбивали своё имя на хвостовике клинка — мэи, часто дополняя надпись датой изготовления и названием своей провинции. Самый ранний известный датированный меч изготовлен мастером по имени Юкимаса в 1159 году.^[17] Об уважении к мастерам свидетельствует следующий факт: когда устаревшие длинные мечи-тати укорачивались (до длины катаны) за счёт обрезки хвостовика, то часто надпись с именем мастера переносилась на новый хвостовик.

Выплавка стали

В Японии продукт эрозии естественных залежей железной руды часто обнаруживается рядом с руслами рек, смешанный с илом и другими отложениями. Железо в этой песчаной смеси составляет только около 1 %. Железный песок добывали благодаря его большей плотности, вымывая лёгкие примеси обильным потоком воды.

Ранняя технология выплавки не отличалась совершенством: рудный песок загружали в небольшую яму и плавили на древесном угле, приготовленном из особых пород древесины для выжигания вредных серо- и фосфоросодержащих примесей в железе и насыщения его углеродом. Из-за невысокой температуры не удавалось полностью отделить расплавленное железо от примесей в шлаке, результат получался в виде слитков губчатого железа (тамахаганэ) на дне ямы. Более мощные и производительные печи татара (татара-буки), сохраняя в целом сам метод плавки, появились в XV веке.

Слитки железа расплющивались в тонкие пластины, резко охлаждались в воде и затем разбивались на куски размером с монету. После этого производилась селекция кусочков, отбрасывались куски с крупными вкраплениями шлака, по цвету и гранулярной структуре разлома сортировались остальные.^[19] Такой метод позволял кузнецу отбирать сталь с предсказуемым содержанием углерода в диапазоне от 0,6 до 1,5 %.

Дальнейшее выделение остатков шлака в стали и уменьшение содержания углерода осуществлялось в процессе ковки — соединения отдельных мелких кусочков в заготовку для меча.^[20]

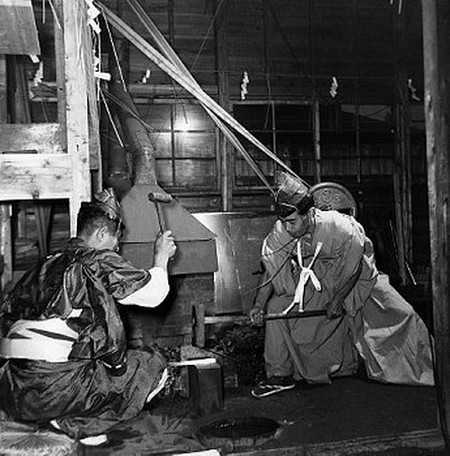

Ковка клинка

Сечение японского меча. Показаны две распространённые структуры с отличной комбинацией в направлении слоёв стали. Слева: металл клинка проявит текстуру итамэ, справа — масамэ.

Кусочки стали с примерно одинаковым содержанием углерода насыпались на пластину из того же металла, в едином блоке всё нагревается до 1300 °C и ударами молота сваривается вместе. Начинается процесс проковки заготовки. Заготовка плющится и сворачивается вдвое, затем снова плющится и сворачивается вдвое в другом направлении. В результате многократной проковки получается многослойная сталь, окончательно очищенная от шлаков. Легко подсчитать, что при 15-кратном сворачивании заготовки образуются почти 33 тысячи слоёв стали — типичная плотность дамаска для японских мечей.

Шлаки всё же остаются микроскопическим слоем на поверхности слоя стали, формируя своеобразную текстуру (хада), напоминающую рисунок на поверхности древесины.^[21]

Для изготовления заготовки меча кузнец выковывает как минимум два бруска: из твёрдой высокоуглеродистой стали (каваганэ) и более мягкой низкоуглеродистой (синганэ). Из первого формируется U-образный профиль длиной примерно 30 см, внутрь которого вкладывается брусок синганэ, не доходя до той части, которая станет вершиной и которая сделана из лучшей и самой твердой стали каваганэ. Затем кузнец нагревает блок в горне и сваривает проковкой составные части, после чего ковкой увеличивает при 700—1100 °C длину заготовки до размеров меча.

Вершина меча тати из провинции Бидзен XIV века. На поверхности металла видны белая область хамона в стиле сугу-ха и текстура хада в стиле мокумэ.

При более сложной технологии свариваются до 4 брусков: из самой твёрдой стали (хаганэ) формируют режущую кромку и вершину, 2 бруска из менее твёрдой стали идут на боковые стороны, а брусок из относительно мягкой стали формирует сердцевину. Многослойная структура клинка может быть ещё сложнее с отдельным привариванием обуха.

Ковкой формируется лезвие клинка до толщины около 2,5 мм (в районе режущей кромки) и его грани. Верхний кончик также выправляется ковкой, для чего по диагонали срезается конец заготовки. Затем длинный конец (со стороны лезвия) диагонального среза ковкой подгибается к короткому (обуху), в результате чего структура металла в вершине обеспечивает повышенную прочность в ударной зоне меча, сохраняя при этом твёрдость и тем самым возможность очень острой заточки.

Закалка лезвия и полировка

Следующим важным этапом изготовления меча является термообработка лезвия для упрочнения режущей кромки, в результате которой на поверхности меча появляется узор хамон, специфический именно для японских мечей. До половины заготовок в руках среднего кузнеца так и не становятся настоящими мечами в результате неудавшейся закалки.^[22]

Для термообработки клинок покрывается неравномерным слоем термостойкой пасты — смеси из глины, золы и каменной пудры. Точный состав пасты держался мастером в секрете. Тонким слоем покрывалось лезвие, наиболее толстый слой пасты наносился на среднюю по ширине часть клинка, где закалка была нежелательна. Жидкая смесь разравнивалась и после высыхания царапалась в определённом порядке в области ближе к лезвию, благодаря чему подготавливался рисунок узора хамон. Клинок с засохшей пастой нагревают равномерно вдоль длины до ок. 770 °C (контролируется по цвету раскалённого металла), затем погружают в емкость с водой лезвием вниз. Резкое охлаждение меняет структуру металла около лезвия, где толщина металла и термозащитной пасты наименьшие. Затем клинок повторно нагревается до 160 °C и снова охлаждается. Данная процедура помогает снизить напряжения в металле, возникшие при закалке.

Закалённая область лезвия имеет почти белый оттенок по сравнению с остальной более тёмной серо-голубоватой поверхностью клинка. Граница между ними чётко видна в виде узорной линии хамон, который представляет собой вкрапления блестящих кристалликов мартенсита в железо. В древности хамон выглядел как прямая линия^[23] вдоль клинка, в период Камакура линия стала волнистой, с причудливыми завитушками и поперечными черточками.^[24] Считается, что кроме эстетичного внешнего вида, волнистая неоднородная линия хамона позволяет клинку лучше противостоять ударным нагрузкам, демпфируя резкие напряжения в металле.

При соблюдении процедуры как показатель качества закалки обух клинка приобретает белёсый оттенок, уцури (букв. отражение). Уцури напоминает хамон, но его появление является не следствием образования мартенсита, а оптическим эффектом в результате слабого изменения структуры металла в этой зоне по сравнению с близлежащим телом клинка. Уцури не является обязательным атрибутом качественного меча, но свидетельствует об успешно проведённой термообработке для некоторых технологий.

При нагреве лезвия в процессе закалки до температуры более 770° его поверхность приобретает насыщенность оттенков и богатство деталей узора. Однако при этом может пострадать прочность меча. Совместить боевые качества меча с роскошным оформлением поверхности металла удалось только кузнецам провинции Сагами в период Камакура,^[25] высококачественные мечи других школ отличаются скорее строгой манерой оформления клинка.

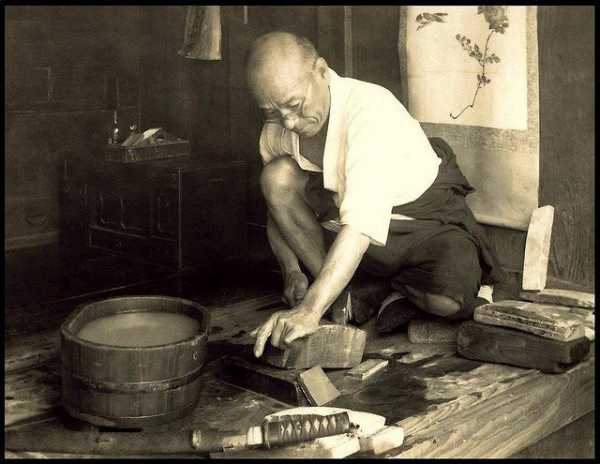

Окончательную доводку меча осуществляет уже не кузнец, а ремесленник-полировщик, мастерство которого также высоко ценилось. Используя серию полировальных камней разной зернистости и воду, полировщик доводил клинок до идеального состояния, после чего кузнец выбивал своё имя и другие сведения на неотшлифованном хвостовике. Меч считался готовым, остальные операции по креплению рукояти (цуки), гарды (цубы), нанесению украшений относились к разряду вспомогательных процедур, не требовавших магического мастерства.

Клинок после ковки и закалки до полировки.

Клинок XVI века. Хорошо виден слабоволнистый узор хамон и менее выраженный уцури вблизи обуха.

Боевые качества

Боевые качества самых лучших японских мечей оценить невозможно. Благодаря их уникальности и высокой цене испытатели не имеют возможность провести тест и сравнить их с лучшими работами оружейников из других регионов мира. Следует различать возможности меча для разных ситуаций. К примеру, заточка меча для наибольшей остроты (для трюков с разрезанием платков в воздухе) окажется непригодной для прорубания доспеха. В древности и средние века были распространены легенды о возможностях оружия, которые не удалось продемонстрировать в новое время. Ниже собраны отдельные легенды и факты по возможностям японского меча.

• Мечи мастера Мондзю из провинции Тикудзэн (период Хэйан) отличались невероятной остротой. Меч Хигэгири («Резчик бороды») назывался так потому, что при отрубании головы срезал жертве бороду. Другой меч Хидзамару («Повелитель коленей») при казни осуждённых в положении сидя на коленях отрубал голову, а вдобавок по инерции отрубал колени.^[26]
• Меч мастера Нагамицу из провинции Бидзэн (период Камакура) назывался Адзуки (фасоль, боб), потому что упавший на его лезвие боб разрезался на две части.
• Один из выдающихся кузнецов начала периода Эдо (XVII век) Оно Ханкэй (настоящее имя Дзенсиро Киётака) перерубил мечом собственного изготовления ствол ружья. Во время Второй мировой войны японским солдатам демонстрировали пропагандистский фильм, в котором мастер перерубает ствол пулемёта.^[27] Миф был опровергнут в телепередаче «Разрушители мифов»-даже робот, сила удара которого во много раз превосходила человеческую, смог только погнуть ствол пулемета M2HB.^[28]
• В 1662 году испытатель Ямано перерубил мечом синто два тела (трупа), уложенных один на другой. Это не считалось уникальным результатом.^[29]

Современная оценка японских мечей

После капитуляции Японии во Второй мировой войне страны антигитлеровской коалиции издали приказ об уничтожении всех японских мечей, однако после вмешательства экспертов, в целях сохранения исторических реликвий, имеющих значительную художественную ценность, приказ изменили. Было создано «Общество по сохранению художественных японских мечей» (яп. 日本美術刀剣保存協会 Nippon Bijutsu Tōken Hozon Kyōkai, NBTHK^?, ниппон будзюцу то:кэн ходзон кё:кай), одной из его задач стала экспертная оценка исторической ценности меча. В 1950 году в Японии вышел закон «О культурном достоянии», который, в частности, определил порядок сохранения японских мечей как части культурного достояния нации.

Система оценки меча многоступенчатая, начинается с присвоения низшей категории и заканчивается присуждением высших титулов (два верхних титула находятся в компетенции министерства культуры Японии):

• Национальное сокровище (кокухо). Титул имеют около 122 мечей, в основном тати периода Камакура, катан и вакидзаси в этом списке менее 2 десятков.
• Важное культурное достояние. Титул имеют около 880 мечей.
• Особо важный меч.
• Важный меч.
• Особо оберегаемый меч.
• Оберегаемый меч.

В современной Японии возможно хранить зарегистрированный меч только с одним из вышеуказанных титулов, в противном случае меч подлежит конфискации как вид оружия (если не относится к сувенирной продукции). Собственно качество меча сертифицируется Обществом по сохранению художественных японских мечей (NBTHK), которое выдаёт экспертное заключение по установленному образцу.

В настоящее время в Японии принято оценивать японский меч не столько по его боевым параметрам (прочность, режущая способность), сколько по критериям, применимым к произведению искусства. Качественный меч, сохраняя свойства эффективного оружия, должен доставлять эстетическое наслаждение наблюдателю, обладать совершенством формы и гармонией художественного вкуса.

См. также

Источники

Статья написана по материалам следующих изданий:

• Sword. Kodansha encyclopedia of Japan. 1-st ed. 1983. ISBN 0-87011-620-7 (U.S.)
• А. Г. Баженов, «История японского меча», -С.-Пб., 2001, 264 с. ISBN 5-901555-01-5
• А. Г. Баженов, «Экспертиза японского меча», -С.-Пб., 2003, 440 с. ISBN 5-901555-14-7.
• Leon and Hiroko Kapp, Yoshindo Yoshihara, «The Craft of the Japanese Sword». Перевод на русский язык на сайте www.katori.ru.

Примечания

Ссылки

test.academic.ru

Традиционные японские мечи (2 часть): edo_tokyo — LiveJournal

Перед закаливанием, которое производится в воде определенной температуры, клинок покрывают глиной. Глину перед этим надо хорошо отмутить, то есть удалить из нее посторонние примеси. Для того, чтобы получить совершенно однородную глину для обмазки клинков, в Японии изобрели свой способ. Для этого в морозный солнечный день влажные комки глины выкладывали на солнце. Влага, находящаяся в глине замерзала и превращалась в лед. Лед, не переходя в воду, на солнце испарялся, и комья осыпались, образуя обезвоженный порошок. Его собирали, просеивали на мелком сите и, смешав с водой, получали лишенный примеси глинистый раствор требуемой консистенции. Сначала весь клинок покрывают очень тонким слоем огнеупорной глины с добавками. Затем, отступив от кромки лезвия и от острия клинка, накладывают на боковые стороны, и обух клинка слои потолще, давая каждому слою просохнуть. Суть этого процесса состоит в том, что толщиной слоя глины, нанесенного на клинок, регулируют скорость теплоотдачи при термообработке и контролируют весь процесс, закаливая различные участки клинка в разных режимах в течении того короткого промежутка времени, пока идет резкое остывание оружия в охлаждающей жидкости. Очень тонкий слой глины на лезвии позволяет закалить его с максимальной твердостью (50–65 ед. Роквелла). В тоже время остальные участки получаются более мягкими, но зато способными противостоять ударным нагрузкам. После нанесения слоев глины по всей длине клинка, на него в районе стыка лезвия с голоменью клинка (линия Хамон), на тонкий первоначальный слой подсохшей глины ребром шпателя наносят тонкие поперечные ребра из глины (аси-ножки). Смысл этого действа в том, что под нитеобразными утолщениями на тонком участке глины клинок закаливается в ином режиме, он менее твердый. В результате нарушается монолитность внутренней структуры закаленного металла. Практически это означает, что от выкрошившегося в процессе эксплуатации участка клинка трещины не идут дальше, «обрываются». Это продлевает жизнь клинку с боевыми дефектами, оставляя его таким же надежным, как и раньше. После очистки закаленного клинка от остатков глины его предварительно шлифуют достаточно грубым камнем, чтобы, осмотрев в белом виде, убедиться в отсутствии видимых дефектов. Если закаливание прошло удачно и явных дефектов нет, кадзи гравирует на хвостовике, оставшемся мягким, свое имя, название местности или что-то иное, что подсказывает его сердце и что поможет впоследствии потомкам идентифицировать клинок его работы. Кстати, великие мастера вообще не подписывали свои изделия, считая, что и так ясно, кто сотворил это рукотворное чудо!

На риторический вопрос о том, какой временной промежуток нужен, чтобы отковать классический японский меч (нихон-то), соблюдая все технологии – ответ прост. Вопреки утверждениям о том, что на изготовление одного клинка уходят годы, организацией NBTHK (общество по охране искусства японского меча) рекомендовано современным мастерам, работающим по традиционной технологии, не делать больше 24 клинков в течение года. Если учесть, что нормальный цикл работы – изготовление одновременно двух клинков (пока один прогревается, второй проковывается), то на изготовление одного клинка затрачивается месяц. При этом нельзя делать скоропалительный вывод, что если на два клинка затрачивается месяц, то на один уйдет 15 дней. Нельзя нагреть и проковать в два раза быстрее! Ускоренная технология ведет к браку. Поэтому изготовление одновременно двух клинков, это всего лишь рациональное использование времени.

ИЗОБРАЖЕНИЯ НА ПОЛОСЕ МЕЧА

На клинках и хвостовиках японских мечей, кроме надписей, часто встречаются изображения, различные по характеру, но всегда подчеркивающие индивидуальность данного образца. Прежде всего, бросаются в глаза художественные гравировки – хоримоно. История их такова. В смутные времена междоусобных войн самурай мог положиться только на свой меч и для придания ему магического свойства оберега заказывал граверу изображения божеств-охранителей или их имен на клинке. Когда наступили мирные времена, традиция эта осталась, но сместилась с религиозно-мистического уровня на декоративный. Поэтому грубая гравировка старых боевых мечей, которую выполняли сами кузнецы, стала более изящной и многосюжетной. В темах гравировки присутствуют драконы, карпы, бамбук и слива, морские волны и насекомые – все то, что встречается в сюжетах цуба этого периода. И гравировку выполняли уже специалисты-граверы. К этой же операции относится и прорезание долов – продольных желобков на клинке. Их разновидности учтены и систематизированы, а сами долы, кроме декоративной функции, еще и облегчают клинок, сохраняя его жесткость и гася вибрацию во время удара. Встречаются варианты, когда декоративная гравировка находится внутри дола и выполнена объемно, в виде барельефа. Такие изображения называются укибори. В период Эдо возникла также мода гравировать на клинках строки из популярных в то время стихов, а также боевые девизы и изречения мудрецов древности. Если часть Хоримоно скрыта под рукояткой, значит полосу меча в свое время укорачивали, так как японские мечи укорачиваются только со стороны хвостовика, который обрезается на требуемую величину. При этом случается, что старые надписи, остающиеся на изъятой части хвостовика, сохраняют. Для этого часть хвостовика с надписью видоизменяют и в виде таблички прикрепляют заклепками к укороченному хвостовику. Но это и путь для подделок, когда к менее ценному клинку прикрепляют сохранившуюся надпись от погибшего меча. Иногда встречаются непонятные знаки, похожие на иероглифы, но и отличающиеся от них. Это имена буддийских богов, написанные на санскрите – языке буддийских книг, пришедших из Индии. Но в данном случае санскрит стилизован и приобрел более привычный для японца вид. Такие надписи называются бондзи, и появились они в то время, когда позиции Синто в стране несколько ослабли, а на первое место вышел буддизм. На хвостовиках, кроме надписи, могут быть гравированные или штампованные на раскаленном металле изображения – личные знаки кадзи. Это «мон» – личный герб, дарованный за особые заслуги, «као» – стилизованная роспись в стиле скорописи или «какихан» – монограмма из четко начертанных иероглифов, помещенная в рамку. Все эти изображения будоражат воображение пытливых потомков и повышают стоимость меча.ПОЛИРОВКА

Следующий этап, который проходит клинок японского меча, это полировка. Полировщик клинков – профессия, имеющая свои тонкости, поэтому предварительно обработанный клинок кадзи передает следующему специалисту (по технологической цепочке). Прежде всего, следует отметить, что природа подарила японцам залежи абразивного материала необычайной чистоты и мелкозернистости. Без этого невозможно было бы создание того, что гордо именуется «Нихонто». Чтобы читатель понял, о чем идет речь, расскажу об одном киносюжете, показанном в советские времена по ТV. Японский столяр, на глазах у зрителей последовательно перетачивал лезвие своего рубанка на ряде природных абразивных камней, добываемых в Японии. Каждый раз он снимал с деревянного бруска стружку все более тонкую. Рубанок как бы прилипал к дереву и при неторопливом, без усилия движении из него появлялась длинная, без обрыва стружка равная ширине лезвия. После последней заточки стружка стала почти прозрачной – тоньше папиросной бумаги! При этом мастер не кричал, что установил рекорд, не требовал занесения в книгу Гиннеса. Он был мастером высокого класса, способным применить свое умение на практике, а не устраивающим из этого шоу. Так и полировщик, пользуясь последовательно все более мелкими абразивными камнями, доводит поверхность клинка до идеального состояния, позволяющего, как через стекло, увидеть структуру строения клинка, все нюансы его закалки. Подобной тщательной шлифовки оружия нет нигде в мире!

ПОЧЕМУ ЭТО ВОЗМОЖНО?

Отвлечемся от сложного процесса изготовления и зададимся естественным вопросом – почему? Действительно, почему люди создают с такой тщательностью вещи, что можно возвести их изготовление в ранг искусства. Возможный ответ – национальная японская религия Синто – путь богов. В ней меч возведен в ранг атрибута божественной власти. Следующее, что приходит в голову, – необычайно высокое положение воинского сословия в средневековой Японии и пара мечей, сопровождавшая самурая на протяжении его жизни, как символ этого высокого положения. Но это только часть правды. Никакая религия, никакой престижный заказ не заставят ремесленника работать лучше, чем ему хочется. Английский писатель Р.Д. Киплинг во время посещения Японии в 1889 г. записал: «Мне показали человека, который уже месяц полировал небольшую вазу высотой в пять дюймов. Ему оставалось трудиться еще два дня… и рубиновый дракон, резвящийся на лазуритовом поле, каждая крохотная деталь, каждый завиток, любой участочек, заполненный эмалью, будут становиться все привлекательнее. В другом месте можно купить дешевле, – сказал, улыбаясь, хозяин. Мы не умеем их так делать. Эта ваза будет стоить семьдесят долларов. Я отнесся к его словам с уважением, потому что он сказал «не умеем» вместо «не делаем». Это говорил художник». В Японии есть понятие минсю-тэки когэй (искусство, создаваемое вручную для повседневного использования людьми). Это именно тот случай, когда трепетное отношение к создаваемой своими руками вещи заставляет мастера вкладывать в акт созидания свою душу не в надежде на конечную награду, а просто потому, что иначе не стоит и браться за работу. Японские мастера высшей пробы совсем не престижных во всем остальном мире профессий поднимают свою работу на уровень искусства, и это осознание собственного достоинства заставляет их неукоснительно следовать древним технологиям во всех случаях и получать прекрасный результат.

ИСПЫТАНИЯ И МОНТИРОВАНИЕ

После полировки и заточки, длящихся в среднем две недели, клинок с временной рукояткой попадает в руки специалиста по испытанию мечей. Почему это происходило, разве не мог самурай, будущий хозяин меча, рубануть что-нибудь этакое и затем с видом знатока, осмотрев лезвие, заявить: «Меч так себе, гвозди рубать не могёт!» В Японии существовали официальные тесты испытаний, выполнить которые мог только профессионал. Такие испытания назывались тамэсигири (пробное резание). При испытании клинков ими рубили соломенные снопы, скатанные циновки – татами, медные и железные пластины. Но самые экзотические и одновременно наиболее реальные испытания происходили во время казней преступников и на телах уже казненных людей.

Из тьмы веков дошел рассказ о некоем палаче Гото. Когда ему нужно было испытать очередной новый меч на осужденных, привязанных к столбам, внезапно пошел дождь. Гото взял в левую руку зонт, в правую меч и вышел во двор. Вернулся он через несколько мгновений, почти не замочив одежду и меч. Вручая его хозяину, он произнес слова одобрения, а все свидетели этой сцены сошлись на том, что Гото был настоящим мастером своего дела. Результаты официальных тестов записывались на хвостовике меча и, в отличие от скромной надписи кадзи, часто инкрустировались золотой проволокой. Существовал обычай и неофициального испытания меча, цудзугири (уличное резание), когда самурай, чаще всего невысокого ранга, выходил ночью со своим мечом и пытался зарубить какого-нибудь простолюдина. Впрочем, не брезговали этим и некоторые высокородные самураи, так сказать для поддержания формы. После испытаний, выявивших рабочие возможности меча, клинок попадал на заключительном этапе в мастерскую цубако, где к нему изготавливалась фурнитура, и он принимал хорошо узнаваемый нарядный внешний вид. Вот собственно и вся технологическая цепочка, пройдя которую изделие превращалось в грозное оружие и в то же время произведение искусства. Дальше у каждого меча была своя судьба, в которой одним суждено было, сломавшись в бою, затеряться во времени, а другие превращались в кокухо – национальное сокровище и, передаваемые из поколения в поколение, дожили до наших дней, обрастая легендами.

МНОГООБРАЗИЕ ФОРМ

Казалось бы, чего проще! Получая столетиями практические результаты эксплуатации различных мечей на полях многочисленных боев, можно выбрать или скомбинировать наиболее удачную модель, сделать образцы и разослав их всем известным кадзи, обязать их выпускать точно такие. Полученные образцы назвать табельными и вооружить этим оружием постоянную армию самураев. Собственно так и поступили в Европе, как только там появились регулярные армии. Это упростило процесс вооружения, удешевило снабжение и, в конце концов, дало возможность держать сам процесс вооружения в крепких руках центральной власти. И однако же, в Японии ничего такого не произошло до тех пор, пока военное сословие в 1876 г. не было приравнено к остальным, а атрибуты их высокого положения – пара мечей с которыми они не расставались, были запрещены. Ладно, пусть существует 11 основных форм полос японских мечей, 6 видов их изгибов, 12 видов оформления острия клинка, 7 видов сечения и 6 видов обуха. В конце концов, все это на виду и впрямую влияет на рабочие качества клинка. Но – 6 видов формы хвостовика и 10 видов его торца, не говоря уже о 20 основных видах насечки на этих же хвостовиках. А ведь кроме этого существуют и промежуточные формы! Зачем все это, если всаженный в рукоятку хвостовик вообще не виден за исключением тех редких моментов, когда рукоятка снимается, и на темном от времени хвостовике с восторгом разбираются знаки, оставленные мастерами? Может быть, вопрос такого многообразия прояснит высказывание человека, близкого к художественному миру, а ведь мы уже пришли к выводу, что японские ремесленники целиком отдающиеся своему делу – художники. Главный куратор Государственного музея современного искусства в Токио Масами Сираиси сказал: «…еще одной важной отличительной чертой японского прикладного искусства является умышленное нанесение повреждений. Путем разрушения правильных форм, таких как круг или квадрат, за совершенством которых прячется красота, открывают красоту, недоступную для разума». Тысячелетняя история японского клинка, это непрерывный поиск той самой недоступной разуму красоты, к которой стремятся все настоящие художники и при этом каждый ощущает ее по-своему!

edo-tokyo.livejournal.com

Традиционные японские мечи (1 часть): sell_off — LiveJournal

В течение десяти столетий клинки японских мечей существуют без особых изменений в конструкции. Благодаря превосходным качествам этого вида холодного оружия, а также особому отношению японской нации к этим, казалось бы сугубо функциональным предметам, их история обросла всяческими вымыслами и догадками. Среди европейцев, стремящихся познать «загадки» дальневосточных цивилизаций через мистику религиозных учений и боевых искусств, родился миф о «сверхоружии», лучше и опаснее которого нет ничего. Причем вера эта распространяется на все клинки японских мечей без исключения, хотя в разные эпохи среди этих изделий не всегда встречались удачные.

ДЗЁКОТО (ДРЕВНИЕ МЕЧИ)

Железо и бронза были завезены в Японию из континентального Китая одновременно в III веке до н. э. И достаточно долгий промежуток времени оружие из металла существовало одновременно с продолжавшимися изготовляться каменными изделиями. При этом заметно разделение их функционального назначения. Если каменное и железное оружие имело практическое значение в повседневной жизни, бронзовое стало предметом ритуально-церемониальных действий. Этому способствовало возможно то, что сырье для производства бронзы (медь, олово и различные добавки, улучшающие качество бронзы) более редкое и, соответственно, более дорогое на японских островах, чем железосодержащая руда. Кроме этого, золотистый цвет бронзы и, соответственно, изделия, изготовленные из этого материала, ассоциировались у людей, высшим божеством которых было солнце, с миром Ками – японских божеств. Бронзовые мечи несли в себе знаковую нагрузку, подчеркивая высокое положение владельца. Поэтому их старались сделать более декоративными, привлекательными. Такое стечение обстоятельств, когда часть оружия изначально не предназначалась для практического использования, породило на заре формирования японской культуры особую эстетику его восприятия, т.е. основное внимание обращалось на фактуру поверхности, форму, цвет и игру cвета. Именно с тех времен протянулась переходящая сквозь века традиция восприятия японцем меча как эстетически самодостаточной вещи, в которой сконцентрирован окружающий его мир. Первоначально изготовлявшиеся в Японии образцы имели сходство с привезенными из Китая, а затем и из Кореи. Чтобы полнее удовлетворить вкусы и потребности японцев, их стали видоизменять (в основном, по размерам). Но по качеству металла эти мечи уступали ввозимым образцам.

Первыми мечами японцев стали обоюдоострые мечи с узкими прямыми клинками. Такие находки датируются II – I веками до н. э. Бронзовые образцы отливались вместе с рукоятками, клинки железных мечей могли оканчиваться хвостовиком, на который рукоятка насаживалась. Но обоюдоострый клинок, в сечении сужающийся от середины к лезвиям, из-за невысокого качества металла, мог переломиться. Очевидно, опыт практического применения оружия в боях способствовал тому, что постепенно клинки, оставаясь прямыми по всей своей длине, приобрели одностороннюю заточку и достаточно массивный обух со стороны, противоположной лезвию. Клинок стал толще и, соответственно, лучше противостоял нагрузкам. Произошло это в I – II веках. При этом прямые клинки боевых мечей с односторонней заточкой повторяли китайские образцы, оставаясь достаточно длинными и узкими (длина: 60–70 см и ширина: 2,2–2,8 см), или являлись местным – японским – типом, отличающимся более широким и коротким клинком часто имеющим вогнутое, как у ятагана лезвие. Но преобладал все же более изящный и узкий клинок, позволявший более быстро манипулировать мечом и обеспечивающий воину техническое преимущество над противником. При этом в повседневной жизни обоюдоострые мечи кэн (или цуруги) продолжали свое существование, оставаясь культовыми предметами, в отличие от боевых тёкуто – прямых мечей с односторонней заточкой, – имевших сугубо функциональное предназначение. Это подтверждает бронзовый меч Кэн, найденный археологами в 1978 году в одном из могильных курганов недалеко от Токио, так называемый «меч из Инарияма». На его клинке есть надпись-посвящение, в которой архаичный японский содержит некоторые обороты характерные для корейского языка. Это позволяет предположить, что мастерами-изготовителями могли быть эмигранты из Кореи, с которой Япония в то время поддерживала связь. Начинается надпись с перечисления 8 колен предков и далее: «…из поколения в поколение до сегодняшнего, семья Вовакэ-но Оми служила главой меченосцев. Когда великий государь (оокими – великий Ван) Вакатакэру (456–479 гг. царствования) пребывал во дворце Сики, Вовакэ-но Оми было доверено помогать управлять Поднебесной. В ознаменование этого приказано изготовить этот острый стократно закаленный меч и записать истоки его (Вавакэ-но Оми) службы, начиная с предков». Надпись, содержащая 115 иероглифов, нанесена с обеих сторон клинка, который конечно же не мог быть стократно каленым хотя бы потому, что бронза вообще не поддается закалке. Это либо гипербола, подчеркивающая дороговизну и ценность изделия, созданного в память о выдающемся событии, либо неточность современного переводчика, не знающего тонкостей технологии изготовления такого рода изделий. Дело в том, что для улучшения режущих свойств бронзовое оружие отбивали по лезвию, уплотняя структуру металла, точно так же, как делают это с современными косами. И возможно здесь речь идет об ударах кувалдой, неоднократно наносимых по краям клинка вдоль лезвий.

В то время меч был редким и дорогим оружием, которое могли позволить себе немногие. Поэтому и боевым мечам старались придать индивидуальность и, следуя оружейной моде, их рукоятки украшались навершиями, по форме и размерам которых сейчас древние тёкуто систематизированы. Самые простые навершия изготавливались в виде кольца, у более изящных внутри кольца были стилизованные изображения пары драконов. Существовали навершия в виде прямоугольника вытянутого по оси клинка или расположенного поперек (такой меч называют кабуцути-то – меч с молотом). Большой интерес представляет тёкуто с навершием в виде луковицы, появившийся в VI в. На них впервые монтируется такой элемент, как цуба (Клинок №3, 2003 г. «Цуба – мечта коллекционера). Если более ранние типы наверший пришли из Китая и Кореи, то последний тип прямого меча с цуба – местного происхождения. С него и началась многовековая история японского меча.

ЭРА ИЗОГНУТЫХ КЛИНКОВ

В то время, когда в Японии еще повсеместно изготовлялись прямые тёкуто, на континенте – в Китае и Корее стали применяться в массовом количестве клинки изогнутые. Заимствована эта форма была у степных кочевников, предпочитавших воевать верхом на лошади. Именно в этом случае сабля (а это общепринятое название клинка подобной формы) дает больше всего преимуществ. Рубка с оттяжкой на себя позволяет нанести более глубокую и опасную рану, что очень важно во время скоротечных конных столкновений, ведь на повторный удар времени нет (конь понес дальше). Но оказалось, что преимущества изогнутого клинка этим не исчерпываются. Чем меньше угол заточки, тем острее лезвие, тем лучше оно режет. Но тем меньше его механическая прочность, способность противостоять нагрузкам.В изогнутом клинке извечный спор между прочностью и остротой решается методом компромисса. В клинке, рубящем под углом к плоскости удара, вектор приложения силы направлен не перпендикулярно к лезвию, а под некоторым углом, пропорциональным изгибу клинка. Сечение клинка, построенное по этому вектору в 1,5–2 раза длиннее, чем сечение построенное перпендикулярно к лезвию и равное ширине клинка. Поэтому практически получается, что при равной толщине и ширине клинка и, соответственно, одинаковой их механической прочности, изогнутый клинок в 1,5–2 раза острее и поэтому опаснее. Именно это обстоятельство способствовало тому, что изогнутые клинки «прижились» и в пешем строю – ведь прочный и острый меч дает явное преимущество на поле боя. Но прежде, чем изогнутый клинок попал в Японию, там, в VII в. родился еще один вид прямого меча – широкий и короткий тесак варабитэ-то (меч с рукояткой в виде листа папоротника). Мечом этим вооружались люди невысокого положения, и был он приспособлен для рубки одной рукой. Ничего примечательного, за исключением одной детали – его рукоятка была направлена вверх под некоторым углом относительно лезвия. Как предполагают, рукоятка такой конструкции была позаимствована у айнов – коренных жителей севера Японии, острова Хокайдо и прилегающих территорий. У них издавна бытовал национальный нож макири с изогнутой рукояткой. Ее удобнее было держать в руке при разделывании добычи. В варабитэ-то такая посадка рукояти дает преимущество в точности рубки, так как ось рукоятки проходит впереди лезвия и при движении к цели клинок, находясь позади направляющей удар линии, выполняет функцию своеобразного руля, стабилизируя положение рукояти в ладони. Этим достигается правильное, без заваливания вбок, положение клинка в момент нанесения рубящего удара.

Теперь для появления полосы японского меча классического вида, оставалось совместить рукоятку типа варабитэ с изогнутым клинком. Это произошло примерно в VIII веке, когда изогнутые клинки с прямой рукояткой попали из Кореи на японские острова. Творчески переработав конструкцию меча, местные мастера создали рюкозука-то (меч с вогнуто-цилиндрической рукояткой). Хвостовик рюкозука-то повторял очертания рукоятки и обкладывался с двух сторон деревянными щечками. После этого рукоятка обтягивалась кожей. Следуя традиции, обозначенной мечами этого типа, в X веке был популярен меч кэнукигата-но тати с цельнокованой, изготовляемой заодно с клинком, объемной железной рукояткой. Рукояти таких мечей украшались чеканкой, а цуба и хабаки одевались со стороны острия вдоль клинка и «приклинивались» на нем. Исходя из ненадежного крепления этих элементов, можно предположить, что подобного рода мечи имели церемониальный характер, будучи популярны среди придворных аристократов. В классическом же японском мече хвостовик уменьшился в размерах и, задавая рукояти оптимальный угол, под которым она стыковалась с клинком, стал вполовину ее короче и несколько уже в основании, еще более сужаясь к своему концу. Монтирование всех элементов рукояти меча происходит со стороны хвостовика, упрочняя тем самым клинок в месте его соединения с рукояткой.

ПОЛУЧЕНИЕ СТАЛИ

Процесс изготовления традиционного японского меча начинается с получения исходного продукта – стали. Ее получали из железосодержащего песка, добываемого в определенных местах. Песок этот содержал оксид железа и назывался сатэцу. Исходный материал обогащали, промывая водой и удаляя пустую породу, а после пережигали с древесным углем в сыродутной печи. В результате этого образовывался пористый кусок металла – крица. Ее измельчали и пережигали повторно, железо науглероживалось, превращаясь в сталь. Полученную массу проковывали, уплотняя металл. Во время этого процесса через поры выходили наружу вредные примеси в виде шлаков. Затем полученную лепешку закаливали в воде и разбивали на мелкие осколки. По зернистости сколов, свидетельствующей о различном содержании углерода в отдельных осколках, их сортировали, сваривали, проковывая до тех пор, пока не образовывались более или менее однородные пластины металла. Таким образом, каждый кузнец изготавливал для себя исходный материал, сообразуясь со своим опытом. Таких кузнецов называли о-кадзи. Второй способ получения сырья требовал специализации и усилий многих людей. Он происходил в печах, называемых татара. За один раз в печь загружали до 8 т сатэцу и 13 т древесного угля, получая в конце процесса стальной слиток кэра весом около 2 т. Этот слиток тащили по склону возвышенности наверх и роняли на камни, в результате чего он разбивался на более мелкие части. Их подбирали, дробили, и осколки сортировали и проковывали, сваривая между собой. Но этот процесс был более практичен, поскольку кэра уже состояла из стали, правда, науглероженной очень неравномерно, в пределах 0,6–1,5% углерода. Сталь, полученная таким образом, называлась тамахаганэ, и именно она считается классическим исходным материалом для японских мечей. Получают ее и сейчас, как в древности в таких же печах, используя традиционную технологию. При этом сатэцу в некоторых месторождениях природно легирован элементами, которые, входя в состав стали, улучшают ее свойства, делая клинки более качественными.

КУЗНЕЧНЫЕ ТЕХНОЛОГИИ

В отличие от о-кадзи, полностью контролировавших весь процесс получения исходного материала, кузнецов, работавших со сталью, получаемой в печах – татара, называли ко-кадзи. Из отсортированных на глаз мелких кусочков тамахаганэ ко-кадзи изготавливал методом кузнечной сварки брикеты металла разного качества. Разница была в содержании углерода. Но даже в каждом из отдельных брикетов содержание углерода не было равномерным, и поэтому при закаливании брикеты становились хрупкими из-за чрезмерных внутренних напряжений и как исходный материал для изготовления клинка не годились. Вот с этого момента и начинается характерная японская технология в принципе известная и в других частях света еще в древности, но нигде кроме Японии так скрупулезно не повторяемая в виду большого риска брака в случае некачественного «провара» слоев металла. Речь идет о так называемом «дамаске», многослойной стали, полученной путем кузнечной сварки. Следует оговориться, что европейский дамаск, первоначально изготовлявшийся в Сирии, был всего лишь дешевой подделкой, имитацией индийского литого булата, обладавшего действительно уникальными качествами. Пакет из пластин стали с разным содержанием углерода проковывали, многократно скручивали, перемешивая слои и, в конечном итоге, сделанный из этой заготовки клинок протравливали слабым раствором кислоты. В результате этого железо разъедалось быстрее, а сталь медленнее и на плоскостях образовывался рельефный узор, для неискушенного потребителя идентичный булатному. Эстетическая направленность, выраженная в необычайном узоре клинка, главенствовала над его качеством. И только гораздо позже мастера изготовлявшие дамаск смогли совместить «приятное с полезным», опытным путем найдя такие технологии, следуя которым изделия из дамаска не так заметно проигрывали настоящему булату в качестве, будучи на уровне лучших европейских литых сталей. Но это тема отдельной статьи.

Здесь же следует подчеркнуть, что «японский дамаск» – многократная проковка заготовки – преследовала другую цель. Во-первых, проковывался один и тот же брикет стали. Он вытягивался, надрубался вдоль и складывался пополам, опять свариваясь, надрубался поперек, складывался…и так до 15 раз (но не больше). При 15-кратном проковывании образуется более 32 тысяч слоев металла становящегося практически однородным, т. к. каждый слой достигает почти молекулярной толщины. С помощью этой операции достигается выравнивание химических и механических характеристик стального пакета, и поковка может противостоять более мощным механическим нагрузкам, т. к. из теории сопротивления материалов известно, что многослойный брус гораздо прочнее монолитного. Для изготовления одного клинка кузнец изготавливал по подобной технологии несколько полос с различным содержанием углерода, которое задавалось сортировкой исходных осколков стали.Полученный таким способом образец бесполезно травить кислотой, ведь по сути это один кусок стали и разъедается он по всей поверхности с одинаковой скоростью. Поэтому узор на нем не выявится. Но в отполированной до зеркального блеска абсолютно гладкой поверхности глаз внимательного наблюдателя увидит рисунок выходящих наружу слоев – хада. Он образован эфемерной границей между слоями – диффузией молекул, вызванной кузнечной сваркой. Именно эта тонкая, можно сказать, микроскопическая работа, совершаемая с помощью кузнечных молотов, и составляет основную трудность всего процесса. Достаточно небольшой небрежности в работе: оставить отпечаток пальца или кусочек окалины (в этом месте образуется «непровар»), и все идет в брак.

РАЦИОНАЛЬНАЯ СВАРКА

Процесс, описанный в предыдущей главе, был всего лишь подготовительным. В результате получалось несколько полос слоеной стали (минимум 2, максимум 7, в зависимости от принятого способа сварки клинка) с различным содержанием углерода. Сваривая их в различной комбинации, принятой в той или иной японской школе кузнечного искусства, в конечном результате и получали полосу японского меча. Обязательным условием было использование полосы с наибольшим содержанием углерода (до 1,5%) для лезвия меча, а с наименьшим (до 0,5%) для внутренней, скрытой боковыми накладками части клинка. При этом никогда внутри не использовалось низкосортное железо, способное изгибаться при малейшем усилии. Использование в конструкции рационально расположенных полос стали разного качества давало возможность японскому клинку уверенно противостоять механическим нагрузкам и в то же время иметь твердое лезвие, способное долго держать заточку. По сути, клинок японского меча имеет композитную конструкцию со всеми вытекающими из этого выгодами. В 30-х годах ХХ века известный историк оружия В.В Арендт, исследуя этот вопрос, назвал такой процесс «рациональной сваркой», что очень точно передает суть конечной операции.

ЧЕРНОВАЯ ОБРАБОТКА И ЗАКАЛКА

По окончании ковки, после того как полосе в общих чертах были преданы размеры и изгиб, она подвергалась отжигу. Будучи медленно нагретая в горне без доступа кислорода до температуры выше 800°С, она затем так же медленно остывала вместе с горном. Потом полосу, ставшую мягкой и податливой, обрабатывали напильником и абразивными камнями, предавая ей окончательную форму. При этом режущую кромку лезвия не затачивали, оставляя ее притупленной (толщиной 1-2 мм) для того, чтобы она могла сохранить равномерный нагрев в короткий промежуток времени, необходимый для переноса полосы из горна в сосуд с охлаждающей жидкостью. Если требовалось, инструментом, похожим на рубанок, простругивали долы вдоль обуха. Придавали форму хвостовику и наносили на него насечку. На этом подготовка клинка к самому главному процессу – закаливанию – считалась завершенной.

sell-off.livejournal.com

Японский меч

На риторический вопрос о том, какой временной промежуток нужен, чтобы отковать классический японский меч (нихон-то), соблюдая все технологии – ответ прост. Вопреки утверждениям о том, что на изготовление одного клинка уходят годы, организацией NBTHK (общество по охране искусства японского меча) рекомендовано современным мастерам, работающим по традиционной технологии, не делать больше 24 клинков в течение года. Если учесть, что нормальный цикл работы – изготовление одновременно двух клинков (пока один прогревается, второй проковывается), то на изготовление одного клинка затрачивается месяц. При этом нельзя делать скоропалительный вывод, что если на два клинка затрачивается месяц, то на один уйдет 15 дней. Нельзя нагреть и проковать в два раза быстрее! Ускоренная технология ведет к браку. Поэтому изготовление одновременно двух клинков, это всего лишь рациональное использование времени.

ИЗОБРАЖЕНИЯ НА ПОЛОСЕ МЕЧА

На клинках и хвостовиках японских мечей, кроме надписей, часто встречаются изображения, различные по характеру, но всегда подчеркивающие индивидуальность данного образца.

Прежде всего, бросаются в глаза художественные гравировки – хоримоно. История их такова. В смутные времена междоусобных войн самурай мог положиться только на свой меч и для придания ему магического свойства оберега заказывал граверу изображения божеств-охранителей или их имен на клинке. Когда наступили мирные времена, традиция эта осталась, но сместилась с религиозно-мистического уровня на декоративный. Поэтому грубая гравировка старых боевых мечей, которую выполняли сами кузнецы, стала более изящной и многосюжетной. В темах гравировки присутствуют драконы, карпы, бамбук и слива, морские волны и насекомые – все то, что встречается в сюжетах цуба этого периода. И гравировку выполняли уже специалисты-граверы.

К этой же операции относится и прорезание долов – продольных желобков на клинке. Их разновидности учтены и систематизированы, а сами долы, кроме декоративной функции, еще и облегчают клинок, сохраняя его жесткость и гася вибрацию во время удара.

Встречаются варианты, когда декоративная гравировка находится внутри дола и выполнена объемно, в виде барельефа. Такие изображения называются укибори.

В период Эдо возникла также мода гравировать на клинках строки из популярных в то время стихов, а также боевые девизы и изречения мудрецов древности.

Если часть Хоримоно скрыта под рукояткой, значит полосу меча в свое время укорачивали, так как японские мечи укорачиваются только со стороны хвостовика, который обрезается на требуемую величину. При этом случается, что старые надписи, остающиеся на изъятой части хвостовика, сохраняют. Для этого часть хвостовика с надписью видоизменяют и в виде таблички прикрепляют заклепками к укороченному хвостовику. Но это и путь для подделок, когда к менее ценному клинку прикрепляют сохранившуюся надпись от погибшего меча.

Иногда встречаются непонятные знаки, похожие на иероглифы, но и отличающиеся от них. Это имена буддийских богов, написанные на санскрите – языке буддийских книг, пришедших из Индии. Но в данном случае санскрит стилизован и приобрел более привычный для японца вид. Такие надписи называются бондзи, и появились они в то время, когда позиции Синто в стране несколько ослабли, а на первое место вышел буддизм.

На хвостовиках, кроме надписи, могут быть гравированные или штампованные на раскаленном металле изображения – личные знаки кадзи. Это «мон» – личный герб, дарованный за особые заслуги, «као» – стилизованная роспись в стиле скорописи или «какихан» – монограмма из четко начертанных иероглифов, помещенная в рамку.

Все эти изображения будоражат воображение пытливых потомков и повышают стоимость меча.

extremal.mirtesen.ru

Традиционные японские мечи (1 часть): edo_tokyo — LiveJournal

В течение десяти столетий клинки японских мечей существуют без особых изменений в конструкции. Благодаря превосходным качествам этого вида холодного оружия, а также особому отношению японской нации к этим, казалось бы сугубо функциональным предметам, их история обросла всяческими вымыслами и догадками. Среди европейцев, стремящихся познать «загадки» дальневосточных цивилизаций через мистику религиозных учений и боевых искусств, родился миф о «сверхоружии», лучше и опаснее которого нет ничего. Причем вера эта распространяется на все клинки японских мечей без исключения, хотя в разные эпохи среди этих изделий не всегда встречались удачные.

ДЗЁКОТО (ДРЕВНИЕ МЕЧИ)

Железо и бронза были завезены в Японию из континентального Китая одновременно в III веке до н. э. И достаточно долгий промежуток времени оружие из металла существовало одновременно с продолжавшимися изготовляться каменными изделиями. При этом заметно разделение их функционального назначения. Если каменное и железное оружие имело практическое значение в повседневной жизни, бронзовое стало предметом ритуально-церемониальных действий. Этому способствовало возможно то, что сырье для производства бронзы (медь, олово и различные добавки, улучшающие качество бронзы) более редкое и, соответственно, более дорогое на японских островах, чем железосодержащая руда. Кроме этого, золотистый цвет бронзы и, соответственно, изделия, изготовленные из этого материала, ассоциировались у людей, высшим божеством которых было солнце, с миром Ками – японских божеств. Бронзовые мечи несли в себе знаковую нагрузку, подчеркивая высокое положение владельца. Поэтому их старались сделать более декоративными, привлекательными. Такое стечение обстоятельств, когда часть оружия изначально не предназначалась для практического использования, породило на заре формирования японской культуры особую эстетику его восприятия, т.е. основное внимание обращалось на фактуру поверхности, форму, цвет и игру cвета. Именно с тех времен протянулась переходящая сквозь века традиция восприятия японцем меча как эстетически самодостаточной вещи, в которой сконцентрирован окружающий его мир. Первоначально изготовлявшиеся в Японии образцы имели сходство с привезенными из Китая, а затем и из Кореи. Чтобы полнее удовлетворить вкусы и потребности японцев, их стали видоизменять (в основном, по размерам). Но по качеству металла эти мечи уступали ввозимым образцам.

Первыми мечами японцев стали обоюдоострые мечи с узкими прямыми клинками. Такие находки датируются II – I веками до н. э. Бронзовые образцы отливались вместе с рукоятками, клинки железных мечей могли оканчиваться хвостовиком, на который рукоятка насаживалась. Но обоюдоострый клинок, в сечении сужающийся от середины к лезвиям, из-за невысокого качества металла, мог переломиться. Очевидно, опыт практического применения оружия в боях способствовал тому, что постепенно клинки, оставаясь прямыми по всей своей длине, приобрели одностороннюю заточку и достаточно массивный обух со стороны, противоположной лезвию. Клинок стал толще и, соответственно, лучше противостоял нагрузкам. Произошло это в I – II веках. При этом прямые клинки боевых мечей с односторонней заточкой повторяли китайские образцы, оставаясь достаточно длинными и узкими (длина: 60–70 см и ширина: 2,2–2,8 см), или являлись местным – японским – типом, отличающимся более широким и коротким клинком часто имеющим вогнутое, как у ятагана лезвие. Но преобладал все же более изящный и узкий клинок, позволявший более быстро манипулировать мечом и обеспечивающий воину техническое преимущество над противником. При этом в повседневной жизни обоюдоострые мечи кэн (или цуруги) продолжали свое существование, оставаясь культовыми предметами, в отличие от боевых тёкуто – прямых мечей с односторонней заточкой, – имевших сугубо функциональное предназначение. Это подтверждает бронзовый меч Кэн, найденный археологами в 1978 году в одном из могильных курганов недалеко от Токио, так называемый «меч из Инарияма». На его клинке есть надпись-посвящение, в которой архаичный японский содержит некоторые обороты характерные для корейского языка. Это позволяет предположить, что мастерами-изготовителями могли быть эмигранты из Кореи, с которой Япония в то время поддерживала связь. Начинается надпись с перечисления 8 колен предков и далее: «…из поколения в поколение до сегодняшнего, семья Вовакэ-но Оми служила главой меченосцев. Когда великий государь (оокими – великий Ван) Вакатакэру (456–479 гг. царствования) пребывал во дворце Сики, Вовакэ-но Оми было доверено помогать управлять Поднебесной. В ознаменование этого приказано изготовить этот острый стократно закаленный меч и записать истоки его (Вавакэ-но Оми) службы, начиная с предков». Надпись, содержащая 115 иероглифов, нанесена с обеих сторон клинка, который конечно же не мог быть стократно каленым хотя бы потому, что бронза вообще не поддается закалке. Это либо гипербола, подчеркивающая дороговизну и ценность изделия, созданного в память о выдающемся событии, либо неточность современного переводчика, не знающего тонкостей технологии изготовления такого рода изделий. Дело в том, что для улучшения режущих свойств бронзовое оружие отбивали по лезвию, уплотняя структуру металла, точно так же, как делают это с современными косами. И возможно здесь речь идет об ударах кувалдой, неоднократно наносимых по краям клинка вдоль лезвий.

В то время меч был редким и дорогим оружием, которое могли позволить себе немногие. Поэтому и боевым мечам старались придать индивидуальность и, следуя оружейной моде, их рукоятки украшались навершиями, по форме и размерам которых сейчас древние тёкуто систематизированы. Самые простые навершия изготавливались в виде кольца, у более изящных внутри кольца были стилизованные изображения пары драконов. Существовали навершия в виде прямоугольника вытянутого по оси клинка или расположенного поперек (такой меч называют кабуцути-то – меч с молотом). Большой интерес представляет тёкуто с навершием в виде луковицы, появившийся в VI в. На них впервые монтируется такой элемент, как цуба (Клинок №3, 2003 г. «Цуба – мечта коллекционера). Если более ранние типы наверший пришли из Китая и Кореи, то последний тип прямого меча с цуба – местного происхождения. С него и началась многовековая история японского меча.

ЭРА ИЗОГНУТЫХ КЛИНКОВ

В то время, когда в Японии еще повсеместно изготовлялись прямые тёкуто, на континенте – в Китае и Корее стали применяться в массовом количестве клинки изогнутые. Заимствована эта форма была у степных кочевников, предпочитавших воевать верхом на лошади. Именно в этом случае сабля (а это общепринятое название клинка подобной формы) дает больше всего преимуществ. Рубка с оттяжкой на себя позволяет нанести более глубокую и опасную рану, что очень важно во время скоротечных конных столкновений, ведь на повторный удар времени нет (конь понес дальше). Но оказалось, что преимущества изогнутого клинка этим не исчерпываются. Чем меньше угол заточки, тем острее лезвие, тем лучше оно режет. Но тем меньше его механическая прочность, способность противостоять нагрузкам.В изогнутом клинке извечный спор между прочностью и остротой решается методом компромисса. В клинке, рубящем под углом к плоскости удара, вектор приложения силы направлен не перпендикулярно к лезвию, а под некоторым углом, пропорциональным изгибу клинка. Сечение клинка, построенное по этому вектору в 1,5–2 раза длиннее, чем сечение построенное перпендикулярно к лезвию и равное ширине клинка. Поэтому практически получается, что при равной толщине и ширине клинка и, соответственно, одинаковой их механической прочности, изогнутый клинок в 1,5–2 раза острее и поэтому опаснее. Именно это обстоятельство способствовало тому, что изогнутые клинки «прижились» и в пешем строю – ведь прочный и острый меч дает явное преимущество на поле боя. Но прежде, чем изогнутый клинок попал в Японию, там, в VII в. родился еще один вид прямого меча – широкий и короткий тесак варабитэ-то (меч с рукояткой в виде листа папоротника). Мечом этим вооружались люди невысокого положения, и был он приспособлен для рубки одной рукой. Ничего примечательного, за исключением одной детали – его рукоятка была направлена вверх под некоторым углом относительно лезвия. Как предполагают, рукоятка такой конструкции была позаимствована у айнов – коренных жителей севера Японии, острова Хокайдо и прилегающих территорий. У них издавна бытовал национальный нож макири с изогнутой рукояткой. Ее удобнее было держать в руке при разделывании добычи. В варабитэ-то такая посадка рукояти дает преимущество в точности рубки, так как ось рукоятки проходит впереди лезвия и при движении к цели клинок, находясь позади направляющей удар линии, выполняет функцию своеобразного руля, стабилизируя положение рукояти в ладони. Этим достигается правильное, без заваливания вбок, положение клинка в момент нанесения рубящего удара.

Теперь для появления полосы японского меча классического вида, оставалось совместить рукоятку типа варабитэ с изогнутым клинком. Это произошло примерно в VIII веке, когда изогнутые клинки с прямой рукояткой попали из Кореи на японские острова. Творчески переработав конструкцию меча, местные мастера создали рюкозука-то (меч с вогнуто-цилиндрической рукояткой). Хвостовик рюкозука-то повторял очертания рукоятки и обкладывался с двух сторон деревянными щечками. После этого рукоятка обтягивалась кожей. Следуя традиции, обозначенной мечами этого типа, в X веке был популярен меч кэнукигата-но тати с цельнокованой, изготовляемой заодно с клинком, объемной железной рукояткой. Рукояти таких мечей украшались чеканкой, а цуба и хабаки одевались со стороны острия вдоль клинка и «приклинивались» на нем. Исходя из ненадежного крепления этих элементов, можно предположить, что подобного рода мечи имели церемониальный характер, будучи популярны среди придворных аристократов. В классическом же японском мече хвостовик уменьшился в размерах и, задавая рукояти оптимальный угол, под которым она стыковалась с клинком, стал вполовину ее короче и несколько уже в основании, еще более сужаясь к своему концу. Монтирование всех элементов рукояти меча происходит со стороны хвостовика, упрочняя тем самым клинок в месте его соединения с рукояткой.

ПОЛУЧЕНИЕ СТАЛИ

Процесс изготовления традиционного японского меча начинается с получения исходного продукта – стали. Ее получали из железосодержащего песка, добываемого в определенных местах. Песок этот содержал оксид железа и назывался сатэцу. Исходный материал обогащали, промывая водой и удаляя пустую породу, а после пережигали с древесным углем в сыродутной печи. В результате этого образовывался пористый кусок металла – крица. Ее измельчали и пережигали повторно, железо науглероживалось, превращаясь в сталь. Полученную массу проковывали, уплотняя металл. Во время этого процесса через поры выходили наружу вредные примеси в виде шлаков. Затем полученную лепешку закаливали в воде и разбивали на мелкие осколки. По зернистости сколов, свидетельствующей о различном содержании углерода в отдельных осколках, их сортировали, сваривали, проковывая до тех пор, пока не образовывались более или менее однородные пластины металла. Таким образом, каждый кузнец изготавливал для себя исходный материал, сообразуясь со своим опытом. Таких кузнецов называли о-кадзи. Второй способ получения сырья требовал специализации и усилий многих людей. Он происходил в печах, называемых татара. За один раз в печь загружали до 8 т сатэцу и 13 т древесного угля, получая в конце процесса стальной слиток кэра весом около 2 т. Этот слиток тащили по склону возвышенности наверх и роняли на камни, в результате чего он разбивался на более мелкие части. Их подбирали, дробили, и осколки сортировали и проковывали, сваривая между собой. Но этот процесс был более практичен, поскольку кэра уже состояла из стали, правда, науглероженной очень неравномерно, в пределах 0,6–1,5% углерода. Сталь, полученная таким образом, называлась тамахаганэ, и именно она считается классическим исходным материалом для японских мечей. Получают ее и сейчас, как в древности в таких же печах, используя традиционную технологию. При этом сатэцу в некоторых месторождениях природно легирован элементами, которые, входя в состав стали, улучшают ее свойства, делая клинки более качественными.

КУЗНЕЧНЫЕ ТЕХНОЛОГИИ

В отличие от о-кадзи, полностью контролировавших весь процесс получения исходного материала, кузнецов, работавших со сталью, получаемой в печах – татара, называли ко-кадзи. Из отсортированных на глаз мелких кусочков тамахаганэ ко-кадзи изготавливал методом кузнечной сварки брикеты металла разного качества. Разница была в содержании углерода. Но даже в каждом из отдельных брикетов содержание углерода не было равномерным, и поэтому при закаливании брикеты становились хрупкими из-за чрезмерных внутренних напряжений и как исходный материал для изготовления клинка не годились. Вот с этого момента и начинается характерная японская технология в принципе известная и в других частях света еще в древности, но нигде кроме Японии так скрупулезно не повторяемая в виду большого риска брака в случае некачественного «провара» слоев металла. Речь идет о так называемом «дамаске», многослойной стали, полученной путем кузнечной сварки. Следует оговориться, что европейский дамаск, первоначально изготовлявшийся в Сирии, был всего лишь дешевой подделкой, имитацией индийского литого булата, обладавшего действительно уникальными качествами. Пакет из пластин стали с разным содержанием углерода проковывали, многократно скручивали, перемешивая слои и, в конечном итоге, сделанный из этой заготовки клинок протравливали слабым раствором кислоты. В результате этого железо разъедалось быстрее, а сталь медленнее и на плоскостях образовывался рельефный узор, для неискушенного потребителя идентичный булатному. Эстетическая направленность, выраженная в необычайном узоре клинка, главенствовала над его качеством. И только гораздо позже мастера изготовлявшие дамаск смогли совместить «приятное с полезным», опытным путем найдя такие технологии, следуя которым изделия из дамаска не так заметно проигрывали настоящему булату в качестве, будучи на уровне лучших европейских литых сталей. Но это тема отдельной статьи.

Здесь же следует подчеркнуть, что «японский дамаск» – многократная проковка заготовки – преследовала другую цель. Во-первых, проковывался один и тот же брикет стали. Он вытягивался, надрубался вдоль и складывался пополам, опять свариваясь, надрубался поперек, складывался…и так до 15 раз (но не больше). При 15-кратном проковывании образуется более 32 тысяч слоев металла становящегося практически однородным, т. к. каждый слой достигает почти молекулярной толщины. С помощью этой операции достигается выравнивание химических и механических характеристик стального пакета, и поковка может противостоять более мощным механическим нагрузкам, т. к. из теории сопротивления материалов известно, что многослойный брус гораздо прочнее монолитного. Для изготовления одного клинка кузнец изготавливал по подобной технологии несколько полос с различным содержанием углерода, которое задавалось сортировкой исходных осколков стали. Полученный таким способом образец бесполезно травить кислотой, ведь по сути это один кусок стали и разъедается он по всей поверхности с одинаковой скоростью. Поэтому узор на нем не выявится. Но в отполированной до зеркального блеска абсолютно гладкой поверхности глаз внимательного наблюдателя увидит рисунок выходящих наружу слоев – хада. Он образован эфемерной границей между слоями – диффузией молекул, вызванной кузнечной сваркой. Именно эта тонкая, можно сказать, микроскопическая работа, совершаемая с помощью кузнечных молотов, и составляет основную трудность всего процесса. Достаточно небольшой небрежности в работе: оставить отпечаток пальца или кусочек окалины (в этом месте образуется «непровар»), и все идет в брак.

РАЦИОНАЛЬНАЯ СВАРКА

Процесс, описанный в предыдущей главе, был всего лишь подготовительным. В результате получалось несколько полос слоеной стали (минимум 2, максимум 7, в зависимости от принятого способа сварки клинка) с различным содержанием углерода. Сваривая их в различной комбинации, принятой в той или иной японской школе кузнечного искусства, в конечном результате и получали полосу японского меча. Обязательным условием было использование полосы с наибольшим содержанием углерода (до 1,5%) для лезвия меча, а с наименьшим (до 0,5%) для внутренней, скрытой боковыми накладками части клинка. При этом никогда внутри не использовалось низкосортное железо, способное изгибаться при малейшем усилии. Использование в конструкции рационально расположенных полос стали разного качества давало возможность японскому клинку уверенно противостоять механическим нагрузкам и в то же время иметь твердое лезвие, способное долго держать заточку. По сути, клинок японского меча имеет композитную конструкцию со всеми вытекающими из этого выгодами. В 30-х годах ХХ века известный историк оружия В.В Арендт, исследуя этот вопрос, назвал такой процесс «рациональной сваркой», что очень точно передает суть конечной операции.

ЧЕРНОВАЯ ОБРАБОТКА И ЗАКАЛКА

По окончании ковки, после того как полосе в общих чертах были преданы размеры и изгиб, она подвергалась отжигу. Будучи медленно нагретая в горне без доступа кислорода до температуры выше 800°С, она затем так же медленно остывала вместе с горном. Потом полосу, ставшую мягкой и податливой, обрабатывали напильником и абразивными камнями, предавая ей окончательную форму. При этом режущую кромку лезвия не затачивали, оставляя ее притупленной (толщиной 1-2 мм) для того, чтобы она могла сохранить равномерный нагрев в короткий промежуток времени, необходимый для переноса полосы из горна в сосуд с охлаждающей жидкостью. Если требовалось, инструментом, похожим на рубанок, простругивали долы вдоль обуха. Придавали форму хвостовику и наносили на него насечку. На этом подготовка клинка к самому главному процессу – закаливанию – считалась завершенной.

edo-tokyo.livejournal.com
