Необходимое предисловие

Вот как-то так у нас повелось, что конструктора А.С. Яковлева не очень любят. По многим причинам, некоторые из которых не беспочвенны.

Вообще, о том серпентарии, который в те годы существовал под вывеской «Общество советских авиаконструкторов», мы подробно поговорим позже. Оно, общество, того заслуживает.

Яковлев Александр Сергеевич

Но говоря о Яковлеве, давайте быть все-таки откровенно беспристрастными. За Александром Сергеевичем, как это ни странно, стояли люди. Не в одиночку Яковлев создавал истребители, не самостоятельно доводил их до ума. Так что, обсуждая нелегкую судьбу первого «Яка», давайте не будем об этом забывать.

Историческая предпосылка

Наконец-то я начну с того, с чего стоило бы начать еще в статье о ЛаГГ-3. То есть, с рассказа о том, что, собственно, хотели получить ВВС РККА в плане нового истребителя. Исправляю недочет.

Тактико-технические требования (ТТТ), утвержденные в рамках проекта разработки 23 июня 1939 года, были такими:

Первый прототип (с мотором М-106):
— максимальная скорость на высоте 6000 м — 620 км/ч
— посадочная скорость — 120 км/ч
— дальность полета (на скорости, равной 0.9 макс.) — 600 км
— дальность полета в перегрузочном варианте — 1000 км
— потолок — 11-12 км
— время набора высоты 10000 м — 9-11 мин
— вооружение: один пулемет БС калибра 12,7-мм и два синхронных пулемета ШКАС 7,62-мм.

Второй прототип с мотором М-106 и с турбокомпрессором ТК-2 должен был иметь характеристики, аналогичные первому прототипу, за исключением следующих:

— максимальная скорость на высоте 8000-10000 м — 650 км/ч
— вооружение: два синхронных пулемета ШКАС калибра 7,62-мм.

Очень похоже на то, что получилось у Поликарпова, и было доделано Микояном и Гуревичем, не так ли? Особенно в первом варианте.

Но, как я уже говорил, мотор М-106 не пошел ни под каким соусом, равно как пришлось забыть про турбокомпрессор ТК-2. И дальше началась просто гонка наших конструкторов, кто круче вывернется. Учитывая, что выворачиваться пришлось всем, то и на выходе получилась куча истребителей с разными моторами, разными ТТХ, разной судьбой.

ОКБ Яковлева

Да, небольшое (я бы сказал – крошечное) ОКБ Яковлева, замахнувшись на истребитель, удивило всех. Ведь до того ОКБ выпускало спортивные самолеты, авиетки и учебно-тренировочные самолеты. Пусть и с определенным успехом.

Вообще, еще в 1936 году Яковлев предпринимал попытки построить истребитель, но кто тогда мог составить конкуренцию Поликарпову? Но и как обычно, для самолетов Яковлева не было моторов.

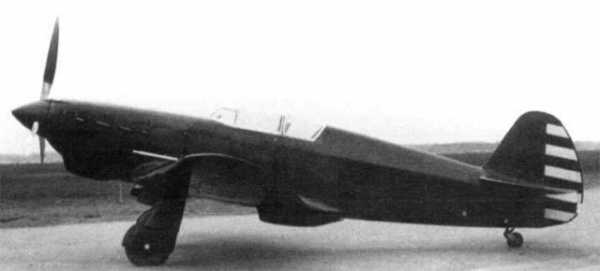

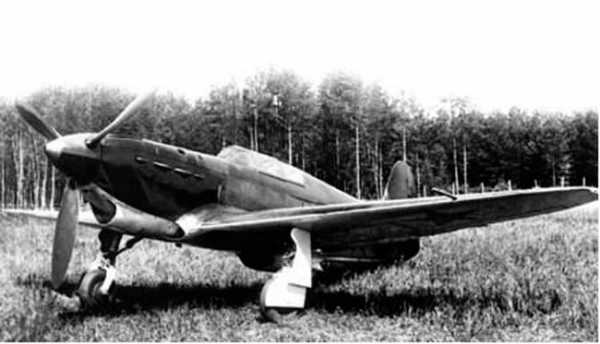

Но все-таки проект родился в стенах КБ и получил имя И-26.

Родителями стали ведущий конструктор КБ К.В. Синельщиков и главный конструктор завода №115 К.А. Вигант.

Учебно-спортивная специализация КБ хорошо сказалась на проекте. Чистые аэродинамические формы, рациональная компоновка, среднее расположение кабины пилота (значит — хороший обзор вперед, особенно на взлете и пробеге) – все это довольно важно.

Но по первому времени проект «завис». Причиной тому стал мотор М-106. Здесь надо отдать должное всем, начиная с Яковлева: моментально был осуществлен переход на мотор М-105П с мотор-пушкой МП-20 ШВАК. 30 декабря И-26-1 покинул завод и был перевезен на Центральный аэродром Москвы, а 13 января 1940 г. был выполнен первый полет.

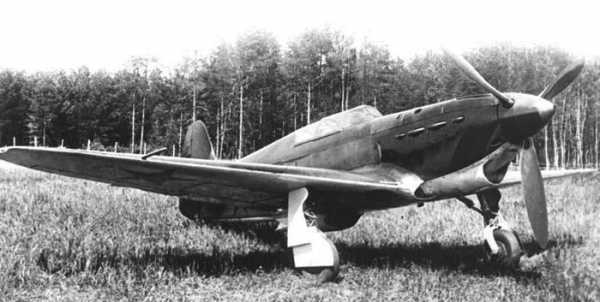

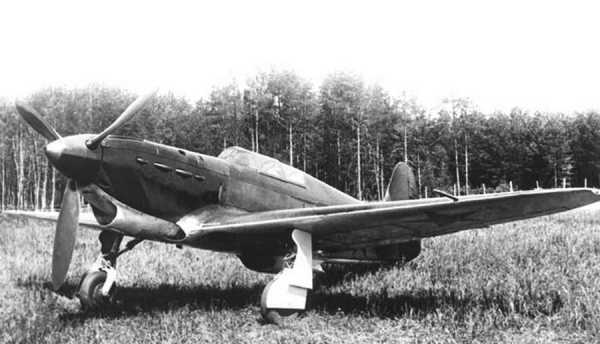

В этом полете ведущий летчик-испытатель заводских испытаний Ю. И. Пионтковский отметил хорошую управляемость самолета, но в то же время его насторожил быстрый рост температуры масла, что и вынудило его, не затягивая полет, совершить посадку.

И началось… Выяснилась большая недоведенность машины, которая никак не могла достичь заданных параметров. Более того, пятнадцать раз за время испытаний Пионтковский был вынужден спасать опытный истребитель нештатной посадкой.

На самолете неоднократно переделывали систему маслопроводов, устанавливали маслорадиаторы различной конструкции, три раза меняли мотор из-за перегрева подшипников. Все было без толку, двигатель продолжал перегреваться. В итоге 27 апреля 1940 г. на 43-м полете случилось то, что давно назревало: опытный образец разбился, летчик-испытатель Ю. И. Пионтковский погиб.

Летчик-испытатель Ю. И. Пионтковский

Но это еще не все. То, что И-26 не достиг своих летных характеристик – это только половина. Вообще в сравнении с конкурентами (И-180, И-200, И-301), И-26 в плане летных характеристик был весьма неплох, а вот в боевом отношении…

Как истребитель И-26 вообще пока не состоялся. Список недостатков был просто огромен. Не было установлено необходимое для истребителя оборудование: средства связи, генератор, ночное освещение и ночные посадочные средства.

Были проблемы и с оружием. Усилие на спусковых гашетках пулеметов достигало 27 кг, стреляные гильзы попадали куда угодно, так, что отстрел вооружения пришлось прекратить.

Так и не справились с маслосистемой, отчего самолет не мог долго работать на номинальных оборотах, что в свою очередь вызывало недобор скорости в 15-17 км/ч.

По свидетельству И. Г. Рабкина, инженера-испытателя НИИ ВВС РККА в то время, взлет производили в два приема: сначала выруливание на старт, затем 10-15 мин охлаждение мотора, после чего снова запуск и взлет на полных оборотах.

Это потом, во время войны, повторилось с самолетами, которые получили ВК-107.

Но самолет показал неплохую скорость (592 км/ч) на высоте 5000 м и на эту высоту И-26 забрался за 6 минут. В плюс самолету засчитали легкость управления, то есть, испытатели посчитали, что летчик со средней подготовкой не будет испытывать трудностей с управлением.

Так оно, кстати, и получилось. В минусы пошли недостаточная продольная устойчивость, ею пожертвовали ради маневренности, отсутствие вентиляции кабины, недостатки шасси, маслосистемы, вооружения.

В общем, эксперты пришли к выводу, что самолет испытания не прошел. Что, однако, не закрыло ему дорогу в небо, а вместе с такими же «победителями» конкурса И-200 и И-301, И-26 был отправлен на доработку.

Советские предвоенные «хитрости»

Интересный момент. К серийному выпуску И-26 приступили до того, как были исправлены требования комиссии. Да, речь шла о войсковой серии в 25 машин для испытаний уже армейскими летчиками, но тем не менее.

Вообще, принимая такое вроде бы странное решение, в Правительстве явно шли на риск. Самолет мог не пройти испытания, в КБ Яковлева могли не устранить недостатков. В этом случае потери были бы весьма велики, но… Я считаю, риск был полностью оправдан.

СССР даже в то время мог себе позволить построить партию неудачных машин. Но ведь в случае успеха получался довольно весомый выигрыш во времени. Учитывая то, что страна фактически начала готовиться к войне, это было более чем оправдано.

Но вот вам маленькая хитрость: именно для того, чтобы уменьшить степень риска, победителями в конкурсе истребителей 1939 г., были признаны три модели: И-26, И-200 и И-301, которые тоже стали строить серийно!

И получилась та самая ситуация, что ВВС получили ТРИ самолета вместо одного. Ну а дальше началась расстановка всех и вся по местам.

Странно, но можно сказать, что явный такой середнячок И-26 (Як-1) достиг весьма значительных результатов в этой гонке.

Да, И-26 не обладал такой большой максимальной скоростью и скороподъемностью, как И-200 (МиГ). У него не было такого вооружения, как у И-301 (ЛаГГ). И весь он такой вышел… несерьезный что ли. Ну как и должна была быть машина из спортивного КБ.

Тем не менее, срок службы у машины, а особенно количество выпущенных самолетов говорит совсем об обратном. О том, что все было весьма серьезно.

Як-1

В 1940 году И-26 официально стал Як-1. Мы тоже начнем называть его так.

Но переименование машины совершенно не улучшило ЛТХ. По-прежнему не хватало многих комплектующих, постоянно требовались доделки и доработки.

Особенно проблемно было с вооружением. На сборочные заводы упорно не шли пушки и пулеметы. Завод №2 Народного комиссариата вооружений, отказался от выпуска пушек ШВАК, как бы это дико ни звучало в те времена. Аналогичное положение сложилось и с синхронными пулеметами ШКАС, к выпуску которых завод № 66 тоже не мог приступить весьма долго.

А дальше началась работа. Даже нет так: Работа. Маслосистема кардинально менялась семь раз. Пневмосистема — четыре раза. Капоты мотора — два раза. Заменили воздушный компрессор АК-30 на более мощный АК-50. Доработали стойки шасси, в фюзеляже добавили новый люк для подхода к радиатору системы охлаждения мотора.

Всего с 1 февраля по 1 октября 1940 г. в конструкцию И-26 было внесено 306 изменений, а в чертежи — 3950.

Можно яростно критиковать Яковлева, но эти цифры говорят о том, что Як-1 пошел в серию не при помощи блата, а благодаря тому, что машину по микронам вылизывало все КБ.

А всего с момента поступления рабочих чертежей на сборку, то есть, с 9 июня 1940 г. по 1 января 1941 г. в чертежи было внесено 7460 изменений.

Впечатляет? Меня – да. Жаль, не осталось таких цифр по ЛаГГу и МиГу. Было бы интересно сравнить. Но даже так, здесь налицо работа всего КБ Яковлева, которое реально боролось за самолет. Что достойно уважения.

И серийное производство началось. Правда, реально испытывать самолет стали в настоящих боях. Но началась и чехарда, вызванная перемещением заводов вглубь страны. И это была не просто чехарда, порой это был настоящий дурдом.

Приведу в качестве примера историю, которая произошла на заводе №153. Завод предназначался для выпуска Як-1. Но согласно постановлению ГКО от 14 августа 1941 г., на нем должен был внедряться улучшенный вариант Як-1. Без какой-либо литеры пока. Этот самолет отличался от серийного, выпускавшегося, например, на заводе №292, увеличенным диаметром колес, другой моторамой и наличием радиостанции.

Однако на заводе №153 начали выпускать не Як-1, а Як-7 с вооружением из двух пулеметов ШКАС и пушки МП-20 ШВАК, поскольку на эту машину был задел по комплектующим. Комплектующие достались от эвакуированного в Новосибирск московского завода №301.

Этот вариант самолета Як-7 официально именовался заводом № 301 как «Як-1 типа Як-7».

И только в апреле 1942 г. этот самолет получил на заводе №153 наименование Як-7А. И Як-7А выпускался только на заводе №153.

Но тут есть еще один нюанс. Как-то так получилось, что до переименования, в Правительстве и Наркомате авиационной промышленности самолет назвали… Як-3. И так он проходил по всем документам, планам наркомата, заводов, по постановлениям ГКО.

Як-1, который Як-1 тип Як-7, то есть, Як-7А, а вообще-то Як-3.

Превращения Як-7 достойны отдельной статьи, равно как придется разобрать и то, что машин с названием Як-3 было ни много, ни мало, а четыре.

Вот примерно так осуществлялся выпуск самолетов в 1941-42 годах. Скажете – ужас? Согласен, ужас. Но – самолеты шли на фронт, там летали и воевали. Производственники и функционеры НКАП седели, но… самолеты выпускались. Пусть даже и несколько так…
Заводы тасовались, как колода карт, самолеты снимались с производства, ставились, передавались другим заводам. Вообще, только Саратовский авиазавод остался единственным выпускавшим Як-1 с первого дня до окончания производства в 1944 году.

Да, Як-1 прекратили выпускать только в июле 1944 года. И всего было выпущено 192 серии.

Попытки соответствовать моменту

Стоит добавить, что 1942 год был год самой напряженной работы над машиной. Именно тогда КБ Яковлева судорожно пыталось улучшить самолет всеми возможными способами. В этом году были внесены самые серьезные изменения в конструкцию самолетов, как количественно, так и качественно. Всего было 5098 изменений, дополнений и модернизаций…

Понятно, что Як-1 — родоначальник всего дальнейшего развития семейства истребителей «Як». Потому ясны причины, повлекшие за собой тысячи изменений и модернизаций в конструкции. Это нормально, это эволюция самолета.

Очень жаль, что у нас она развивалась в несколько неправильной форме. Не от увеличения мощности мотора, а от снижения веса. Более мощные моторы – это наша боль всю Великую Отечественную.

Существовало очень жесткое требование по весу в пределах 2800-3000 кг. Не на пустом месте, это был предел прочности шасси. Плюс мощность мотора.

Почему я указал 1942 год, как год кардинальных изменений? Правильно, на Восточном фронте появились Ме-109F-3 и F-4 с более мощным мотором DB-601E мощностью 1350 л.с. да еще и оборудованных системой форсажа двигателя GM-1. О FW-190 даже не будем заикаться. Як стал уступать в скорости просто катастрофично. Была поставлена задача нивелировать преимущество немцев. Как всегда – любой ценой.

Новый двигатель в обозримом будущем не планировалось получить в распоряжение заводов, потому пришлось убирать вес буквально по граммам.

Лыжное шасси, пусковые для реактивных снарядов РО-82, мачты и антенны радиостанции, все, что влияло на скорость, убиралось.

На заводе №292 были изготовлены и отправлены на испытания 10 самолетов облегченного варианта: без пулеметов ШКАС и боекомплектов к ним, с непротектированными бензобаками и металлическим хвостовым оперением от Як-7. Облегченный Як-1 прошел испытания и получил положительную оценку. Экономия веса составила почти 120 кг.

Но зимой 1943 года, когда под Сталинградом появились Ме-109G, о таком способе улучшений ТТХ машины вспомнили еще раз. Инициатива исходила от летчиков 16-й воздушной армии, которые предложили облегчить Як-1, сняв ночное и кислородное оборудование, один из двух воздушных баллонов и оба пулемета с боекомплектом.

На заводе пошли еще дальше и в сентябре 1942 года было выпущено 20 самолетов Як-1 96-й серии, облегченных на 160 кг.

С самолетов были сняты пулеметы ШКАС с боекомплектом и установками, система пневмо-перезарядки пушки, радиостанция РСИ-4 с мачтой и антенной, генератор, ночное оборудование, а вместо деревянного установлено более легкое (на 14 кг) металлическое оперение с Як-7.

За счет облегчения машины скорость ожидаемо выросла. На 23 км/ч, до 592 км/ч на высоте 3800 м), а время набора 5000 м уменьшилось на 1,1 мин (до 4,7 мин).

Полученное преимущество в скороподъемности позволяло догонять и поражать «мессершмитты» всех модификаций и уходить с набором высоты. Но огневая мощь, конечно же, упала, потому что одна 20-мм пушка – это одна пушка.

Подобные мероприятия везде и всюду расценивались исключительно как временная мера. Советские военачальники не были дураками и все прекрасно понимали. И требовали разработки новых машин, способных вести бой без снятия оборудования и вооружения.

Так что судьба столь кардинально облегченных самолетов была предрешена.

Опыт боевых действий показал, что воздушные бои на Восточном фронте в основном велись на высотах 1,5 — 4 км. На Западном эти высоты были значительно больше, 5-7 км, но это отдельный разговор, довольно интересный.

Нас же интересует тот момент, что при основных действиях на таких высотах, наша триада МиГ-3, ЛаГГ-3 и Як-1, строившиеся по заданию (см. в начале) для действия на больших высотах, не могли реализовать все свои возможности.

И, пожалуй, только Як-1, пройдя через сотни и тысячи улучшений и модификаций, более-менее нормально прошел свой путь.

Хуже всех, конечно, чувствовал себя МиГ-3, как самый высотный из трех истребителей. Кроме того, на момент начала войны, больше всего в войска поступило именно МиГов. Но не обладая достаточным вооружением, самолет оказался не очень годен на роль фронтового истребителя и постепенно эти самолеты были переданы в систему ПВО.

ЛаГГ-3, о котором мы тоже поговорили, изначально был самолетом с большим количеством достоинств, но вот в серийном производстве часть их растерялась. Возможно, у Лавочкина просто не было опыта Яковлева по уходу от навязываемых улучшений. Яковлев как раз получил громадный опыт по «улучшению» согласно требований ВВС своих АИР-8 и ББ-22.

Но Як-1, который не был ни скоростным, ни сильно вооруженным, ни прочным, тем не менее, оказался не менее, а даже более эффективным, чем МиГ и ЛаГГ. Не требуя таких изменений, как замена двигателя.

Как пример лучше всего можно привести Як-1Б. С моей точки зрения, это высшая точка развития Як-1. И это совершенно другая машина, отличная от исходной. Но вдруг, как по мановению волшебной палочки, оказалось, что можно очень сильно улучшить машину совершенно простыми и доступными методами.

Изменение (не скажу, какое по счету) маслосистемы, особенно маслорадиаторов, герметизация всего: водяных и масляных радиаторов, фюзеляжа, тоннелей маслосистемы, «зализывание» форм всасывающих и выхлопных патрубков, подгонка лючков.

И когда все эти мероприятия дали результаты, то есть, прирост скорости на 23 км/ч, специалистами ЦАГИ было сделано заключение, что можно выжать до 35-38 км/ч.

Подняв скорость, взялись за вооружение. Вооружение изменили, но качественно вместо количества. Вместо двух пулеметов ШКАС винтовочного калибра, которые уже ни на что не годились, так как самолеты противника обрастали броней, поставили один синхронный крупнокалиберный пулемет УБС с боекомплектом 200 патронов.

На выходе получился уже вполне вменяемый самолет. Когда на Як-1 поставили мотор М-105ПФ, который с одной стороны, вроде бы был форсирован, мощность стала 1210 л.с., но потерял именно в высотности, то это дало самолету реально вторую жизнь.

Итогом всему сказанному может стать такой вывод: самолет Як-1 не просто был успешной разработкой КБ Яковлева, он смог стараниями инженеров и конструкторов стать платформой для создания других моделей самолетов.

Можно говорить и о том, что Яковлев использовал свое положение замнаркома АП, но… Здесь категорически не соглашусь с такой версией. В те годы с таких постов слетали очень быстро и очень жестко приземлялись. Наверное, не стоит приводить в пример Курчевского?

Конечно, Александр Сергеевич мог помочь своей машине, но не таким образом, как беспардонное пропихивание с помощью личных связей. Это было чревато. Да, выбрать завод поближе и с коллективом посильнее, «пробить» новый мотор и так далее.

Но в первую очередь, Як-1 был вполне боевой машиной. И это подтверждали «вести с фронта». Если бы истребитель оказался полнейшим барахлом, это довольно быстро дошло бы до Сталина. А до него негативные вести всегда быстро доходили.

Так что Як-1 оказался вполне конкурентоспособной машиной по первому времени. До 1943 года, по крайней мере. Без закулисных плясок и прочего.

Источники:
— Степанец А. Т. Истребители «Як» периода Великой Отечественной войны.
— Шавров В. Б. История конструкций самолетов в СССР 1938-1950 гг.
— Яковлев А. С. Цель жизни. Записки авиаконструктора.

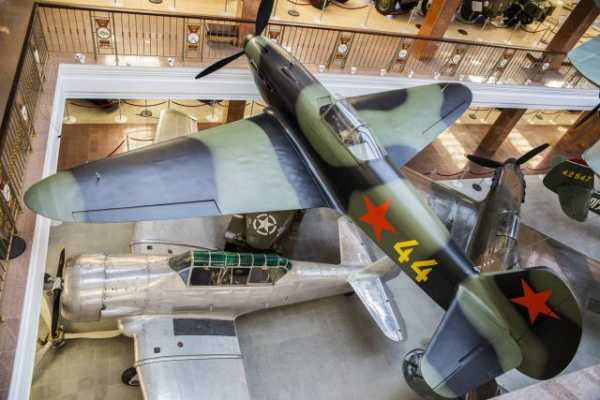

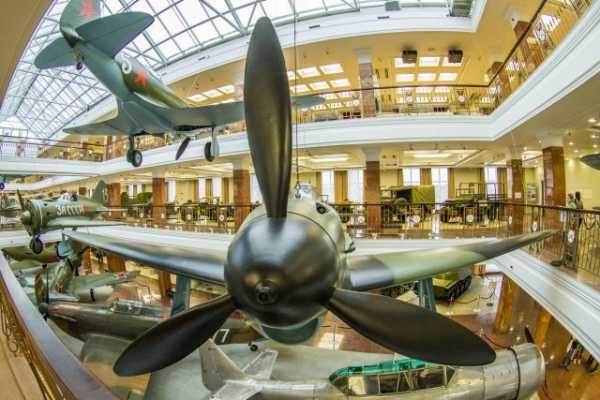

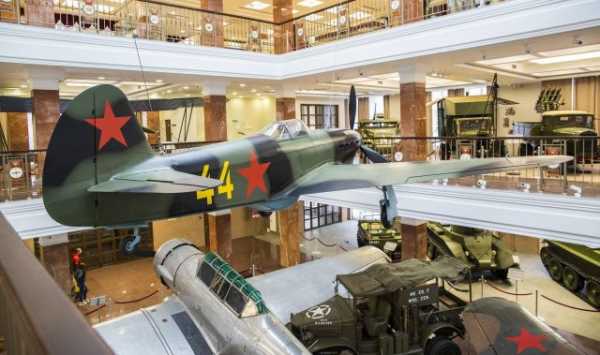

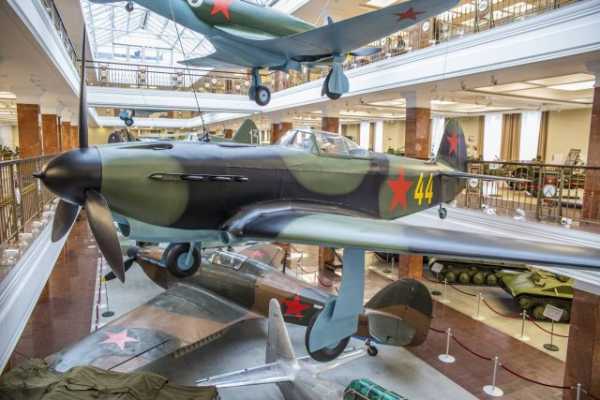

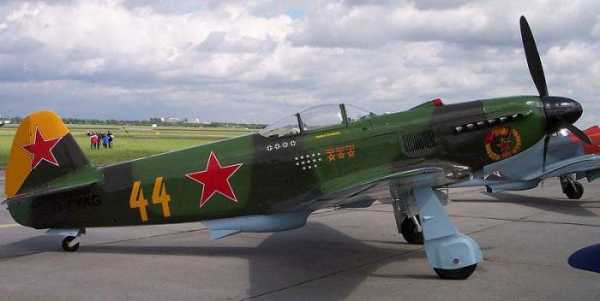

— Музей военной техники УГМК в Верхней Пышме, airwar.ru (фото).

/Роман Скоморохов, topwar.ru/

army-news.ru

Як-1 Фото. Видео. Скорость. Вооружение. ТТХ

Самолет, ставший родоначальником длинной линейки истребителей «Як», вынесших на своих крыльях всю тяжесть Великой отечественной войны, разрабатывался под руководством А.С. Яковлева с 1939 г. Самолет, первоначально обозначавшийся И-26, представлял собой одномоторный моноплан с убирающимся шасси и 12-цилиндровым мотором жидкостного охлаждения. От первоначально предполагавшегося М-106 (1200 л.с.) ввиду его недоведенности пришлось отказаться, и самолет получил М-105П (1050 л,с.). Конструкция планера была смешанной и относительно тяжелой, со сварным каркасом фюзеляжа из стальных труб, Для облегчения машины конструктор пошел на применение неразъемного крыла, снижавшего эксплуатационную технологичность и усложнявшего транспортировку самолета.

Истребитель Як-1 — видео

Первый прототип И-26-1 был облетан 1940 г., второй — 23 марта. Испытания показали многочисленные проблемы, связанные, главным образом, с ненадежной работой мотоустановки. Несмотря на это, в сентябре 1940 г. подмосковный завод № 301 изготовил установочную партию из 10 И-26, а в конце года саратовский завод № 292 сдал 16 серийных самолетов. Полномасштабное производство самолета, которому 26 декабря 1940 г. присвоили наименование Як-1, началось в 1941 г.
Общее количество самолетов, изготовленных до 1944 г,, оценивается примерно в 8760 самолета, из них 112 в 1940-1941 гг. выпустил завод № 301, а 8553 — завод № 292 (16 в 1940 г., 1212 в 1941-м, 3477 в 1942-м, 2720 в 1943-м и 1128 в 1944 г.).



Боевое применение Як-1

До начала войны авиапромышленность выпустила 425 Як-1, но далеко не все из них успели попасть в строевые части. В приграничных округах на 22 июня 1941 г. числилось, в общей сложности, 105 Як-1, но полностью укомплектован ими был лишь 20-й ИАП Киевского Особого ВО, вступивший в бой с первых минут войны.

Битва под Москвой стала первой операцией, в которой достаточно широко применялись истребители Яковлева. В частности, в составе ВВС Калининского фронта на них воевали 163-й, 237-й, 518-й и 521-й ИАП, Западного фронта — 20-й, 66-й, 188-й и 236-й ИАП; также здесь действовали 211-й и 484-й ИАП из состава резерва Верховного главнокомандования. В январе 1942 г. Як-1 получил 586-й ИАП — единственный женский истребительный авиаполк.

К осени 1942 г. Як-1 стал самым массовым истребителем ВВС РККА — на таких машинах воевало около трети истребительных авиаполков, действовавших на всех фронтах. Эксплуатировали их и части ПВО, а также морской авиации — хотя для полетов над морем Як-1 обладал недостаточной дальностью. Наряду с обычными полками, на Як-1 воевали элитные части -ставший настоящей кузницей асов покрышкинский 16й гв. ИАП, укомплектованный лучшими пилотами 434й ИАП, и 69-й ИАП, в который осенью 1942 г. собрали летчиков, имевших на своем счету не менее 5 побед. В конце 1942 г. под Сталинградом дебютировали Як-1 с улучшенной аэродинамикой (в 512-м и 520-м ИАП) По результатам боевой работы 512-го ИАП на один сбитый немецкий самолет приходилось 18 вылетов на улучшенном «Яке» и 26 — на обычном Як-1. Соотношение побед/потерь составило 6,5 сбитых вражеских самолетов на один потерянный улучшенный истребитель и 2,5 — на один стандартный Як-1. В декабре 1942 -январе 1943 гг. проходили войсковые испытания самолета Як-16. В них участвовали 58 самолетов 176-го ИАП 16-й ВА Сталинградского фронта и 32-го гвардейского ИАП 3-й ВА Калининского фронта.

Выполнив в ходе испытаний 669 боевых вылетов, они провели 38 воздушных боев и сбили 25 вражеских самолетов, в т.ч. 11 истребителей (пять Bf 109F и шесть FW 190А). Собственные потери составили 6 Як-1б. В воздушном сражении над Кубанью в апреле-мае 1943 г. действовал целый ряд частей и соединений, вооруженных Як-1, в частности, 3-й ИАК (265-я и 278я ИАД). В Курской битве из 52 ИАП — 32 летало на истребителях Яковлева, примерно в равной пропорции Як-1 и Як-7. В дальнейшем доля Як-1 постепенно уменьшалась — их вытесняли более современные машины. Так, в феврале 1944 г. в Корсунь-Шевченковской операции на «Яках» летало 11 полков, из них лишь 3 полностью вооруженных Як-16 и 6 — частично укомплектованных Як-1, наряду с Як-7 и Як-9. К концу войны Як-1 на фронте осталось относительно немного.

В марте-июле 1943 г. на Як-1 летала французская эскадрилья «Нормандия-Неман», впоследствии перевооруженная более современными машинами. С июля 1944 г. на Як-16 воевал польский 1-й ИАП «Варшава», летавший на них вплоть до мая 1945 г.

Несмотря на проблемы, проявившиеся ещё на ранних стадиях производства, Як-1 в первые месяцы войны быстро завоевал репутацию лучшего советского истребителя. Уступая «мессершмиттам» в скорости и скороподъемности, он отличался неплохой горизонтальной маневренностью. Як-1 был устойчив в воздухе и обладал хорошей управляемостью, был доступен для малоопытных пилотов. «Подтянуть» летные характеристики удалось на Як-16, а внедрение на этой модификации каплевидного фонаря позволило существенно улучшить обзор. Конструкция самолета была приспособлена к массовому производству с применением недефицитных материалов, а также обладала достаточной ремонтопригодностью. В то же время, из-за деревянной конструкции крыла, оно обладало низкой стойкостью к повреждениям.

Истребитель Як-1 старшего лейтенанта Е.В. Петренко (1918 — 1976) из 20-го истребительного авиаполка ВВС Северного флота на аэродроме Ваенга-1. Почему то звездочки на киле, а не на фюзеляже. Верх киля почему то с белой окраской.

Модификации Як-1

Як-1 — базовая модель. Двигатель М-105П (1050 л.с.), с ноября 1941 г. — М-105ПА такой же мощности. Вооружение — 1 20-мм мотор-пушка LUBAK (боекомплект 130 снарядов), 2 7,62-мм синхронных пулемета ШКАС (суммарный боекомплект 1500 патронов). С октября 1941 г. часть самолетов оборудовалась подвеской для 6 82-мм НАР.

Як-1 облегченный — партия из 10 самолетов, выпущенных в марте 1942 г. заводом № 292. Вооружение -1 пушка LLIBAK. Установлены непротектированные топливные баки и металлическое хвостовое оперение,

Як-1 с мотором М-105ПФ — выпускался с июня 1942 г. Двигатель имел пониженную высотность, но увеличенную мощность (1180 л.с.). С сентября 1942 г. часть самолетов выпускалась в облегченном вариан-13 января те, без пулеметов и радиостанции.

Як-1 с улучшенной аэродинамикой — строился с декабря 1942 г.

Як-1Б — двигатель М-105ПФ. Вооружение — 1 пушка ШВАК (140 снарядов), 1 12,7-мм синхронный пулемет УБС (220 патронов). Усилена бронезащита пилота, установлен каплевидный фонарь.

Як-1 с мотором М-106-1СК — в январе-феврале 1943 г. выпущено 47 самолетов, из-за недоведенности мотоустановки впоследствии переоборудованных под М-105ПФ.

Тактико-технические характеристики Як-1

— Главный конструктор: А. С. Яковлев
— Первый полёт: 13 января 1940 года
— Годы производства: 1940—1944
— Единиц произведено: ~ 8734

Экипаж Як-1

— 1 человек

Размеры Як-1

— Длина, м: 8.48
— Размах крыла, м: 10.00
— Площадь крыла, м2: 17.15

Масса Як-1

— Масса пустого, кг: 2412
— Масса нормальная взлётная, кг: 2917

Двигатель Як-1

— Тип двигателя: М-105ПФ
— Мощность номинальная, л. с.: 1210
— Мощность взлётная, л. с.: 1210

Скорость Як-1

— Максимальная скорость у земли, км/ч: 510
— Максимальная скорость на высоте, км/ч: 571

Дальность полета Як-1

— 650 км

Скорость взлета Як-1

— 833 м/мин

Практический потолок Як-1

— 10000 метров

Вооружение Як-1

— Стрелково-пушечное: 1 × 20-мм пушка ШВАК, 1 × 12,7-мм пулемёт УБС



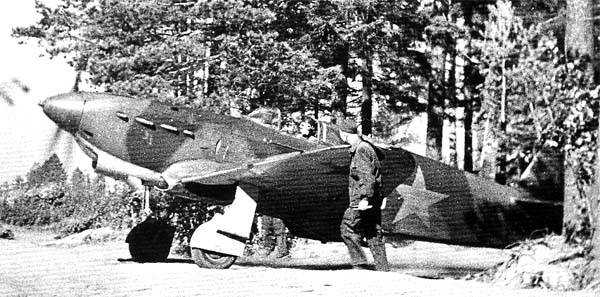

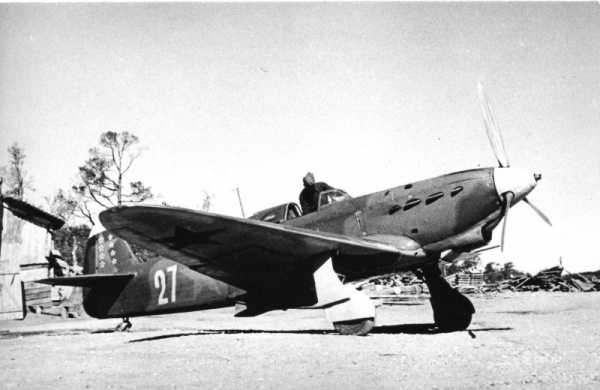

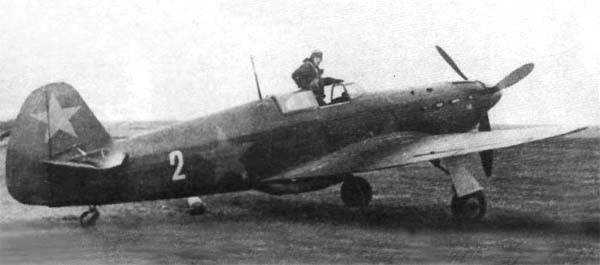

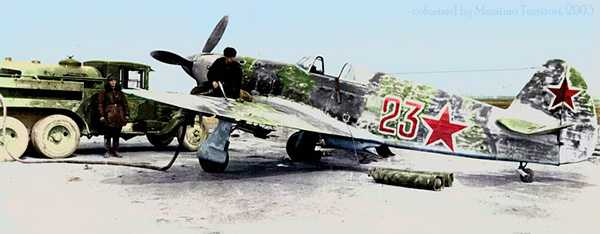

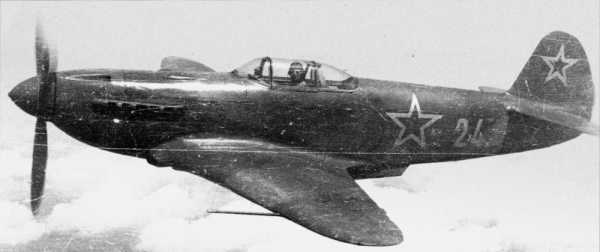

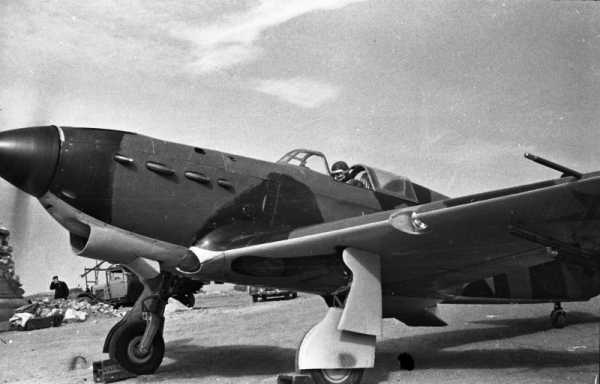

Фото Як-1

Истребитель Як-1 (бортовой номер 29) из 562-го истребительного авиаполка ПВО, разбитый при вынужденной посадке. Пилотировал самолет Герой Советского Союза капитан Иван Николаевич Калабушкин. Фюзеляж, фонарь, передняя часть киля имеют темный тон. Походит на последствия утечки масла из системы смазки. Хотя А почему не проще, например — камуфляжные пятна. Может быть все проще, например — камуфляжные пятна, а на  коке винта куча грязи, мой уазик после покатушек тоже так выглядит. В районе кабины и фонаре отверстия, возможно это пробоины, что говорит что вынужденная посадка могла произойти не просто по техническим причинам.

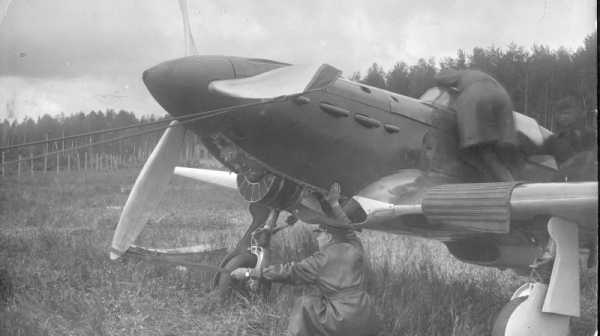

Самолет истребитель Як-1 первых серий, запуск двигателя вручную, капот маслорадиатора снят. У самомолета, предположительно, В.А. Иванов. На сколько я понимаю процесс, человек удерживает винт за лопасть пока создается достаточное усилие с помощью натяжения тяги, затем он отпустит ремень и тяга раскрутит винт с более значительной силой чем это мог бы сделать человек. Только вот почему-то стропы натянуты от плоскости диска винта под каким-то невообразимым углом! Эффективность натяжения мизерная. Ветераны пишут в мемуарах что жгуты были резиновые, может это как раз тот вариант, а что касается угла натяжения — это просто обман зрения. Натяжитель этого самого жгута находится справа по ходу движения самолета.



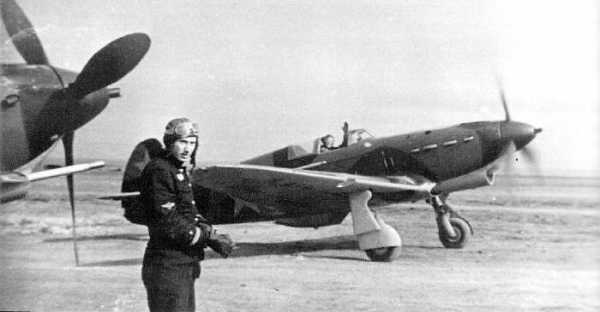

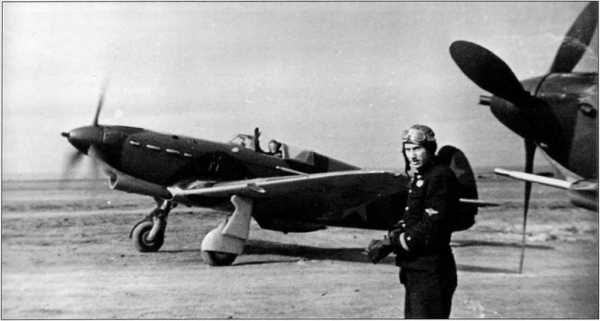

Французские летчики из состава эскадрильи «Нормандия-Неман», сражавшиеся с немцами на нашем фронте: младший летчик Жозеф Риссо, лейтенант Дервиов и лейтенант Ноэль Кастелен. На заднем плане истребитель Як-1Б. Лейтенант Ноэль Кастелен 7( 4 личных и 3 в составе группы ) побед(6 в составе «Нормандии»)Погибнет через месяц после того как был сделан этот снимок 16 Июля 1943 во время боя с фоккерами из 51 эскадры. Жозеф Риссо(правильнее все-таки с двумя «с») одержал 11 официальных побед( 5 из них — в составе группы ) и 4 неподтверждённые. Он был одним из трех, кто остался в живых после окончания войны от первого состава эскадрильи(14 чел.) О лейтенант Дервиове четкой информации у меня нет.



Летчики 3-го гвардейского авиационного полка 61-й истребительной авиабригады ВВС Балтийского флота на фоне истребителя Як-1. На фото: гвардии капитан  А.Ф. Мясников, Герой Советского Союза гвардии капитан Г.Д. Костылев, комиссар полка Исакович. Вообще ГСС Георгий Костылев человек непростой судьбы.(Его кстати нет в сов. энциклопедии ВОВ, несмотря на то что он вобщем-то один из лучших советских летчиков истребителей). В 43-м году он во время отпуск отправился в Ленинград к матери. То что он там увидел его поразило. Люди умирали от голода и холода. Незадолго до возвращения в свою часть он познакомился с одним тыловым полковником и тот пригласил его «на чаек». Стол полковника ломился от еды и разнообразного алкоголя. Возмущенный Костылев разоружил полковника и сильно избил. Далее последовали арест летчика, суд, разжалование до рядового, лишение наград и звания ГСС. Мало того, после того как его разжаловали за таран морды этого интенданта-скотины, Костылев, в качестве матроса морской пехоты еще успел повоевать на Ораниенбаумском пятачке. По отбытии наказания был восстановлен в звании и были возвращены награды. Друг летчика Василий Голубев (так же известный ас) смог перетащить Костылева в свой 4-й ГИАП. Почти год Костылев летал, как ведомый Голубева. Другое дело , что после этого в 4 ГИАП он начинал с рядового летчика и к концу 1944 уже был инспектором штаба ВВС КБФ.

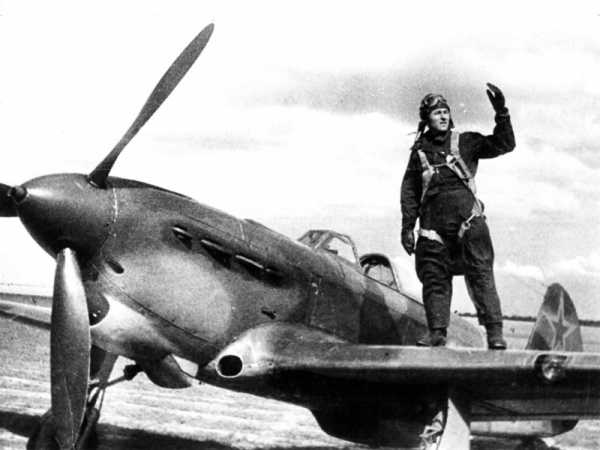

Летчик 562-го истребительного авиаполка ПВО Герой Советского Союза майор И.Н. Калабушкин на крыле истребителя Як-1Б. Иван Николаевич Калабушкин в РККА с 1936 г. После окончания в 1938 г. Ворошиловградской военной авиашколы летчиков – в составе 123-го ИАП. Участник Великой Отечественной войны с первого дня. 22 июня 1941 г. лейтенант Калабушкин на истребителе И-153 «Чайка» в районе Бреста в трех воздушных боях сбил пять самолетов противника (два Ju-88 утром, Hе-111 в полдень и два истребителя Ме-109 к вечеру). В воздушном бою был ранен, находился на лечении в госпитале. С октября 1941 – в составе 562-го ИАП ПВО. 4 марта 1942 г. удостоен звания Героя Советского Союза. Закончил войну в должности заместителя командира 562-го ИАП ПВО. Всего за годы войны совершил 361 боевой вылет, в воздушных боях уничтожил 15 самолетов противника.



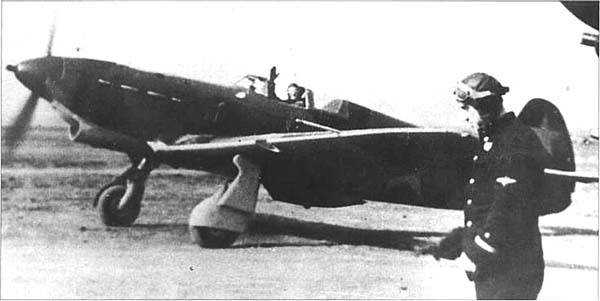

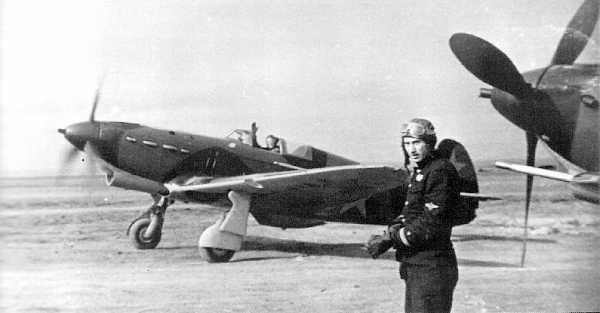

Командующий военно-воздушными силами Черноморского флота, генерал-майор авиации Николй Алексеевич Остряков (1911 — 1942) перед вылетом на боевое задание на истребителе Як-1

Добавить комментарий

oruzhie.info

Истребитель Як-1 ОКБ Яковлева | Армии и Солдаты. Военная энциклопедия

«Краткая справка: Советский легкий истребитель Як-1 конструкции А.С.Яковлева, впервые поднявший в небо в 1939 году. Отличался чрезвычайно простым устройством и управлением и довольно неплохими характеристиками. Чертежи, характеристики, история создания и боевого применения самолета»

---

Истребитель Як-1



История создания истребителя Як-1

9 мая 1939 года ОКБ А.С.Яковлева приступило к разработке легкого истребителя И-26 или Я-26. Главным конструктором выступил К.А.Вигант, ведущим —  К.В.Синельщиков. Изначально планировалось установить на истребителе перспективный двигатель жидкостного охлаждения М-106, но разработка затянулась и его место занял менее мощный М-105П. Чтоб уложиться в исходные характеристики, пришлось переделывать конструкцию с целью её облегчения, что не замедлило сказаться и на дальности полета и на оборудовании.

13 января 1940 года истребитель И-26  впервые поднялся его в небо, а 29 мая 1940 года, с некоторыми доработками, самолет был передан на государственные испытания. Производство истребителя планировалось развернуть на заводах №292 в Саратове и №301 в Химках, и уже в июне 1940 года первые машины стали поступать в войска, под тем же индексом — И-26, несмотря на то, что войсковые испытания машины были завершены только через полгода, уже в 1941 году.

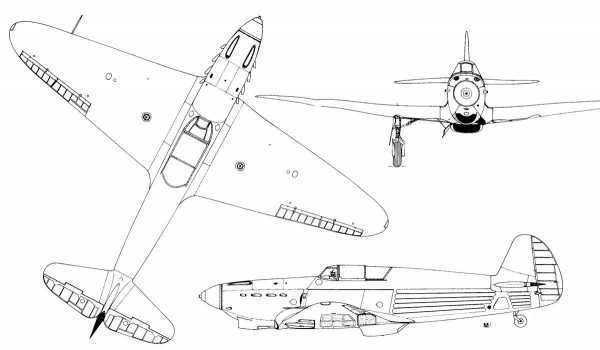

Чертеж истребителя Як-1

Хорошо известное нам наименование Як-1 истребитель И-26 получил только в декабре 1940 года.

Описание конструкции истребителя Як-1

«Простой как топор» — пожалуй наилучшее описание И-26, будущего истребителя Як-1. Хотя основу конструкции составляла сваренная из стальных трубок рама, основные поверхности самолеты были выполнены из дерева, а хвостовая часть была сделана и вовсе из натянутого на каркас полотна. Дюрали в конструкции Як-1 было совсем немного — из неё была выполнена только передняя часть фюзеляжа.

Крыло истребителя было деревянным с обшивкой из фанеры, оклееной полотном. Шасси убирающееся, трёхопорное, с хвостовым колесом (во время войны выпускался вариант с лыжным шасси).

Силовая установка состояла из поршневого V-образного 12-цилиндрового двигателя жидкостного охлаждения ВК-105П с трёхлопастным винтом изменяемого шага. Запуск двигателя осуществлялся сжатым воздухом. Топливо размещалось в крыле в 4 протектированных баках.
Вооружение состояло из 20-мм мотор-пушки ШВАК и 2 синхронных 7,62-мм пулемётов ШКАС, установленных в фюзеляже над двигателем. На Як-1Б вместо пулемётов ШКАС слева устанавливался один 12,7-мм пулемёт УБС. Под крылом могли устанавливаться направляющие для РС-82 и бомбодержатели.

Если не считать неприятности с двигателем и как следствие — необходимость заменить металл на полотно, конструкция Як-1 была очень удачной, с чистыми формами и хорошей центровкой.

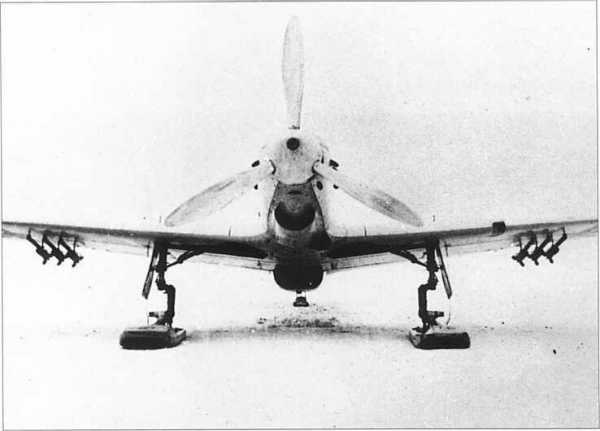

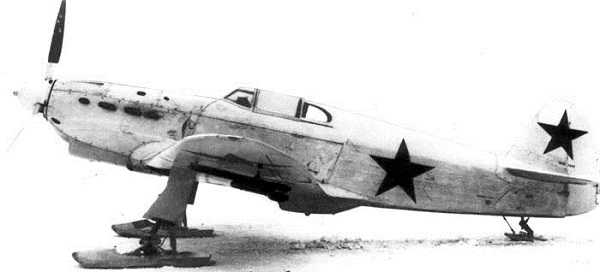

Истребитель Як-1 на лыжном шасси

Модификации истребителя Як-1

• И-26-I (№26-1) — первый прототип. Отличался двигателем М-105П с винтом ВИШ-51. Вооружение состояло из 1 пушки ШВАК и 4 пулемётов ШКАС. Первый полёт 13 января 1940 года.
• И-26-II (№26-2) — второй прототип. Отличался усиленным крылом, увеличенным килем, винтом ВИШ-61П, маслорадиатором под двигателем, отсутствием 2 пулемётов и уменьшенным боекомплектом. Первый полёт 23 марта 1940 года.
• И-26-III (№26-3, И-26 №3) — эталон серии. Отличался усиленной конструкцией. Первый полёт 18 сентября 1940 года.
• И-27 (УТИ-26) — учебно-тренировочный. Отличался двухместной кабиной, сдвинутым вперёд на 100 мм крылом. Вооружение состояло из 2 пулемётов ШКАС. Разработан в январе-июне 1940 года. Изготовлено 2 самолёта. Первый полёт 23 июля 1940 года.
• И-28 (И-26-Н, И-26-В, Як-5) — опытный высотный истребитель. Отличался высотным двигателем М-105ПД с нагнетателем Э-100, радиостанцией РСИ-3. Вооружение состояло из 1 пушки ШВАК и 2 пулемётов ШКАС. Разработан в июле-октябре 1940 года. Первый полёт 1 декабря 1940 года.

Характеристики Як-1
Страна:	СССР
Тип:	Истребитель
Год выпуска:	1940 г.
Экипаж:	1 человек
Двигатель:	ВК-105ПФ, 1180 л.с.
Максимальная скорость:	592 км/ч
Практический потолок:	10 км
Дальность полета:	700 км
Масса пустого:	2350 кг
Максимальная взлетная масса:	2850 кг (нормальная взлетная)
Размах крыльев:	10 м
Длина:	8,48 м
Высота:	2,9 м
Площадь крыла:	17,15 кв.м.
Вооружение:	1× 20-мм пушка ШВАК, 2× 12,7-мм пулемета ШКАС

Характеристики приведены для Як-1

• И-30 (Як-3 — не прототип истребителя Як-3) — опытный пушечный истребитель. Отличался металлическим крылом типа «обратная чайка», компоновкой кабины, радиостанцией РСИ-4. Вооружение состояло из 3 пушек ШВАК и 2 пулемётов ШКАС. Изготовлено 2 самолёта. Первый полёт 5 апреля 1941 года, из-за начавшейся войны производство организовано не было.
• Як-1 — серийный. Выпускался с сентября 1940 года на заводе №292 в Саратове и №301 в Химках. Также выпускался с пулемётами УБ вместо ШКАС (6 самолетов).
• Як-1 М-82 — проект истребителя с двигателем воздушного охлаждения М-82. Разработан осенью 1941 года.
• Як-1 М-105ПФ — с форсированным двигателем М-105ПФ. Выпускался с июня 1942 года.
• Як-1 М-106П — с двигателем М-106П. В феврале 1943 года изготовлено 47 самолётов, которые позже были переоснащены двигателями М-105ПФ.
• Як-1 М-107 (Як-1М с М-107, «Дублёр Москита») — опытный Як-1 с двигателем М-107А. Отличался винтом ВИШ-107, уменьшенной площадью элеронов, удлинённым на 100 мм капотом. Первый полёт 5 октября 1943 года.
• Як-1Б (Як-1СБ) — модернизированный базовый истребитель. Отличался новым фонарём кабины, пониженным гаргротом, улучшенной аэродинамикой, убирающимся задним колесом, усиленной бронезащитой пилота. Вооружение состояло из пушки ШВАК и синхронного пулемёта УБС. Выпускался серийно с сентября 1942 года.
• Як-1М (Як-1 «Москит») — прототип истребителя Як-3. Отличался крылом меньшего размаха с металлическими лонжеронами, уменьшенным запасом топлива, двигателем М-105ПФ2 с индивидуальными выхлопными патрубками цилиндров, винтом ВИШ-105СВ-01. В 1943 году изготовлено 2 самолёта. Первый полёт 28 февраля 1943 года.

Эксплуатация и боевое применение истребителя Як-1

Серийное производство истребителя Як-1 осуществлялось до июля 1944 года, за это время было изготовлено 8670 самолётов всех модификаций. Истребитель активно применялся на протяжении всей Великой Отечественной войны на всех фронтах действующей армии, а также в морской авиации и ПВО. Кроме советских лётчиков на Як-1 воевали французские лётчики из эскадрильи «Нормандия», польские из 1 ИАП «Варшава».

---

Источник: компиляция по открытым источникам сети интернет, а также по книге «История конструкций самолётов в СССР. 1938-1950 гг.», Шавров В.Б.

armedman.ru

Самолет Як-1. Фото. Видео. Характеристики. История.





Самолет модели Як-1 являет собой советский истребитель, который активно использовался на фронтах Отечественной войны. Данный одномоторный аппарат был спроектирован под чутким руководством известного конструктора А.С. Яковлева. Проект первоначально имел обозначение как истребитель И-26, а после государственных испытаний он был принят на серийное производство, где и получил всем известное обозначение Як-1. Эта машина изготовлялась с 1940 года на протяжении четырех лет, за все это время было создано 8734 аппарата данной марки.

История создания самолета Як-1

Можно смело сказать, что причиной создания этой машины стало появление немецкого самолета Messerschmitt, который являлся истребителем с очень высокими летными и боевыми характеристиками. Именно из-за появления этого аппарата советское правительство активно взялось за создание отечественного противовеса. Сначала планировали модернизировать уже созданный И-16, но это не принесло никаких положительных результатов.

Поэтому правительство в начале 39 года прошлого века поставило перед конструкторами задачу об изготовлении качественного советского истребителя в краткие строки, чтобы он ничем не уступал немецкому аналогу. Наилучших результатов в этом плане достигла группа конструкторов под руководством Яковлева. За основу нового истребителя был взят легкий спортивный аппарат типа Я-7. Эта машина отличалась высокой скоростью полета, которая достигала 330 км/ч. Изготовление полномасштабной машины производилось на авиазаводе №115, а возглавлял весь процесс главный конструктор К.В. Синельщиков.

Впервые самолет Як-1 произвел отрыв от взлетной полосы в начале 40 года. Во время второго полета данная машина развила максимальную скорость в 587 км/ч, и все это на высоте более чем в 5 тысяч метров. Во время тестовых полетов аппарат показал отличные летные характеристики и в конце весны этого же года был передан на государственные испытания. Государственные чиновники даже не стали ждать окончания испытаний. В конце августа 40 года машина была запущена в серийное производство. Оно шло ударными темпами, поскольку началась война. В это время данная машина была практически в каждом авиационном полку.

Особенности конструкции истребителя Як-1

Корпус машины был изготовлен по смешанной схеме и являл собой моноплан. Каркас фермы был изготовлен из труб с помощью сварных швов, особенностью было то, что использовали хромансилевые трубы. Вся обшивка аппарат была изготовлена из дюралюминия. Носовая часть машины была составлена из отдельных листов металла, а хвостовая обшивка была более плотной и крепилась на стингерах, которые были выполнены из дерева. Крылья истребителя Як-1 были изготовлены также из дерева и были сконструированы из двух лонжеронов. Крылья самолета имели размах в десять метров, а площадь составляла 17,15 метров.

Что касается силовой установки данного самолета, то она была представлена 12-цилиндровым двигателем, который имел V-образную форму. Двигатель имел обозначение М-105 и был оснащен системой жидкостного охлаждения. Его объем был достаточно большой и составлял 35 литров. На максимальных оборотах он обеспечивал самолет мощностью в 1,1 тысячи лошадиных сил.

Первоначальное вооружение данного истребителя было представлено пушкой типа ШВАК, которая имела калибр в 22 мм. Данное оружие было размещено возле развала цилиндров. Кроме пушки, были установлены две синхронные системы ШКАС.

Во время изготовления данная машина практически постоянно усовершенствовалась и модернизировалась. Отечественные конструкторы вели активные разработки и модификации по данному проекту. Более совершенные истребители Як-1 были оснащены новой более мощной силовой установкой, которая имела на 200 лошадиных сил больше, чем самый первый самолет данного типа. Также был установлен более совершенный винт типа ВИШ-105СВ, который способен автоматически менять шаг вращения в полете. Проводилось и облегчение корпуса машины. Данные метаморфозы повысили все летные характеристики самолета.

Также новые истребители имели большую боевую мощь, а именно на крыле был установлен пулемет калибра 12,7 мм, из которого можно было произвести 220 выстрелов. Что касается крупнокалиберной пушки, то она имела значительно увеличенный боевой комплект и могла произвести 140 залпов по противнику. Кроме достоинств, Як-1 имел много и недостатков, которые пытались устранять конструкторы и изготовители по мере их появления.

С помощью истребителя Як-1 наши пилоты во время войны могли превосходить противника в воздухе. Именно данный аппарат получил высокое признание у пилотов. Большое количество летчиков данной машины было удостоено самых высоких государственных наград.

В 1941 году Германия напала на СССР. О внезапности этого нападения можно долго спорить, но тот факт, что авиация СССР понесла большие потери от действий Люфтваффе (германские ВВС) в начале войны не вызывает сомнений. Среди прочих причин поражения советских ВВС можно назвать техническая отсталость материальной части, проще говоря устаревшие самолеты. На момент начала войны, основным истребителем СССР был И-16, к тому моменту уже морально устаревший и значительно уступавший по скоростным характеристикам немецким Bf-109 как модификаций Е так и F (к началу войны их соотношение в немецких частях было примерно 1 к 2 соответственно).





А ведь именно скорость является важнейшим показателем эффективности истребителя, поскольку без преимущества в скорости нельзя ни навязать бой при выгодных условиях, ни уйти от него когда обстановка того требует, ни перехватить вражеские бомбардировщики, ни прийти на помощь своим. Однако для осознания этого факта советским инженерам потребовался кровавый урок.

Также к тому моменту в части начали поступать более современные машины, такие как Як-1, МиГ-3 и ЛаГГ-3, но несмотря на свои более высокие в первую очередь скоростные показатели, они все еще уступали основному немецкому оппоненту – Bf-109F, хотя уже сравнялись и даже несколько превзошли Bf-109E. Кроме того, они были «сырыми», не доведенными, а поэтому имели множество отказов и поломок, что не способствовало их боевой эффективности. Среди всей тройки наиболее «прилично» выглядел Як-1, который и рассматривается в этой статье.





Изначально, Як-1 разрабатывался как фронтовой истребитель, для завоевания превосходства в воздухе на малых и средних высотах. По этой причине он имел облегченную конструкцию (по сравнению с ЛаГГом и МиГом), отчасти за счет малого запаса топлива и ослабленного вооружения. Основной же проблемой МиГа была сама концепция, для которой он разрабатывался. А именно бой на больших высотах (выше 5000м), где он был действительно превосходным истребителем, однако проблема заключалась в том, что бои на такой высоте происходили крайне редко, ведь стратегическая авиация у Люфтваффе практически отсутствовала и бои шли в основном на высотах до 3000м, где летали самолеты непосредственной поддержки войск. А на такой высоте МиГ значительно терял в своей маневренности и скорости, т.е. становился бесполезным.

Но вернемся к Яку. Будучи разработанным конструкторским бюро А.С. Яковлева и принятым на вооружение в 1940 году, к началу войны в частях ВВС РККА насчитывалось около 800 Як-1. Самолет оснащался двигателем М-105ПА, максимальной мощностью в 1100 л.с., имел практическую дальность в 650 км, вооружение состояло из одной 20мм пушки ШВАК и двух 7.62мм пулеметов ШКАС, установленных в носовой части самолета. Большая часть истребителей была потеряна в первые недели войны, в результате беспорядочного бегства Красной армии вместе с ВВС, и совсем немногие из этих самолетов действительно приняли участие в боях. Но те, что приняли, показали, что КБ Яковлева создали перспективный самолет, ведь преимущество Bf-109F в скорости над Як-1 у земли составляло около 40 км/ч, а маневренность, которая приобретает важность когда разница в скоростных показателях истребителей противоборствующих стран незначительна, примерно была равна у обоих истребителей и уже более зависела от умения пилота, чем от возможностей самолета.





И это притом, что Як-1 был выполнен частично из дерева, частично из ткани, ну и небольшого количества дюралюминия (против цельнометаллического немецкого оппонента). Собрано это все было далеко не на высочайшем уровне, к сожалению точностью сборки отечественные авиационные заводы того времени не отличались, ведь лозунгом была фраза «Дадим фронту больше самолетов!» а не «Дадим фронту качественно собранные самолеты!» (не стоит и говорить, что качество сборки Bf-109 была на высочайшем уровне). Да и работали на этих заводах довольно часто дети и женщины, а не специалисты, которые были обучены для этого, но призваны в армию…

Кроме того, большой проблемой того времени, было отсутствие мощных и надежных двигателей. А ведь тактико-технические данные самолета и определяются в первую очередь его двигателем (яркий пример неудачный ЛаГГ-3, который резко стал очень удачным после того, как на него установили достаточно мощный двигатель АШ-82 и самолет стал называться Ла-5). Як-1 имел в своем распоряжении на 200 лошадиных сил меньше, чем Bf-109F. Еще следует отметить, что начало эксплуатации «мессера» произошло в 1937 году, к моменту войны с СССР он прошел гражданскую войну в Испании, кампанию в Польше, Франции и битву за Британию. Это выявило если не все, то большинство его недостатков, которые были устранены, и к воздушным битвам с ВВС СССР детище Вилли Мессершмидта подошло «в расцвете своих сил», в то время как самолет Яковлева все еще оставался сырым и «необстрелянным».





Дабы устранить вышеперечисленные недостатки были предприняты серьезные шаги, которые состояли из:

• — установки форсированного двигателя М-105ПФ, мощностью в 1210 л.с.
• — установки нового каплевидного остекления кабины, это улучшило обзор, аэродинамику, а за счет использования бронестекол еще и защиту пилота
• — замены двух пулеметов ШКАС на УБ, что значительно повысило огневую мощь
• — общего улучшения аэродинамики самолета
• — уменьшения веса за счет замены деревянных и полотняных элементов конструкции на дюралюминиевые



Характеристики Як-1

Параметр / Модификация	Як-1	Як-1	Як-1Б	Як-1 М-105ПФ	Як-1 М-106П	Як-1М
Экипаж, чел.	1
Первый полет	1940	1941	1942	1942	1942	1943
Геометрия
Длина, м	8.48			8.48		8.60
Размах крыла, м	10.00			10.00		9.20
Площадь крыла, м2	17.15			17.15		14.85
Масса
Масса пустого, кг	2445	2490	2394	2412	2427	2133
Масса нормальная взлетная, кг	2950	2995	2883	2917	2927	2655
Силовая установка
Тип двигателя	М-105ПА	М-105ПА	М-105ПФ	М-105ПФ	М-106-1ск	М-105ПФ
Мощность номинальная, л.с.	1020		1210		1250	1210
Мощность взлетная, л.с.	1100		1210		1350	1210
Летные данные
Максимальная скорость у земли, км/ч	472	437	531	510	535	545
Максимальная скорость на высоте, км/ч	569	528	592	571	610	632
Практическая дальность, км	650	760	700	650	650	585
Максимальная скороподъемность, м/мин	877	806	926	833	893	1220
Практический потолок, м	10000	9500	10050	10000	9900	10700
Вооружение
Стрелково-пушечное	1 х 20-мм пушка ШВАК 2 x 7.62-мм пулемета ШКАС		1 х 20-мм пушка ШВАК 1 x 12.7-мм пулемет УБС



После улучшений, самолет получил обозначение Як-1Б. Серийный выпуск истребителя начался в сентябре 1942 года. Однако, несмотря на значительные улучшения в характеристиках самолета, выпуск его был вскоре приостановлен, по причине перехода на выпуск Як-9, который обладал еще более высокими летно-техническими характеристиками и уже по некоторым параметрам превосходил соперника своего периода – Bf-109G. За все время было выпущено 8734 Як-1, среди которых модификации «Б» было произведено 4188 единиц.

Успехи Як-1 были скромными по сравнению с Як-9, но не стоит забывать, что первый вынес на себе самый тяжелый период войны и во многом определил столь удачную конструкцию легендарной «девятки».





Военная авиация

Avia.pro



avia.pro

Истребитель Як-1М. — Российская авиация

Истребитель Як-1М.

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1943 г.

Появившиеся в небе Сталинграда новые «Мессершмитты» — Bf.109G позволили противнику завоевать господство в воздухе. Проведя первый этап улучшений, увенчавшийся выпуском Як-1Б, в ноябре 1942 года ОКБ приступило к созданию машины, способной уверенно противостоять всем типам немецких истребителей. С этой целью исходная конструкция Як-1 была подвергнута тщательной ревизии в отношении веса и аэродинамики.

Первый экземпляр Як-1М («москит») с двигателем М-105ПФ, построенный 15 февраля 1943 года, отличался от серийного Як-1 прежде всего новым крылом меньшего размаха (9,2 м) и меньшей площади (14,83 м2). Применение металлических лонжеронов крыла, установка вместо четырех бензобаков двух в крыле и одного, расходного, в фюзеляже и, таким образом, уменьшение запаса топлива, уменьшение площади хвостового оперения и другие конструктивные мероприятия уменьшили полетный вес на 230 кг. Улучшение внешних форм и туннеля водорадиатора (он стал более утоплен в фюзеляж, в связи с чем в стандартную форму Як-1 в районе третьей рамы пришлось внести изменения для его крепления), перенос маслорадиатора в центральную часть крыла, использование индивидуальных на каждый цилиндр мотора реактивных выхлопных патрубков способствовали уменьшению аэродинамического сопротивления и увеличению максимальной скорости.

Як-1М успешно прошел заводские (с 28 февраля по 7 июня 1943 года) и государственные (с 7 июня по 4 июля 1943 года) испытания. К этому времени, основываясь на результатах испытаний мотора М-106, ОКБ А.С.Яковлева выдвинуло предложение по дальнейшему форсированию мощности мотора М-105ПФ путем увеличения наддува с 1050 до 1100 мм рт. ст. При этом номинальная мощность мотора на первой скорости нагнетателя становилась 1310 л.с. на высоте 200 м (против 1260 л.с. на высоте 700 м), а на второй скорости нагнетателя — 1240 л.с. на высоте 2100 м (против 1180 л.с. на высоте 2700 м).

Новый самолет получил признание пилотов за легкость пилотирования, сравнимую со «Spitfire V», хорошие летные качества и приличную маневренность. Недостатки самолета остались наследственными — недостаточно эффективная система охлаждения; забрызгивание фонаря маслом и отсутствие радиостанции. Отдельные машины радиостанцию получили, но она отличалась высоким уровнем шума. Чтобы дать самолетам больше шансов попасть на вооружение, в августе 1943 года прототип отправили в ЦАГИ для обдува в аэродинамической трубе. Результаты испытания оказались обнадеживающими, но требующими радикально изменить конструкцию самолета. Поэтому от многих идей по улучшению машины пришлось отказаться. Тем не менее, прототип имел значительные конструктивные особенности. Под двигателем снова появился воздухозаборник, а в хвостовой части фюзеляжа полотняную обшивку заменили фанерой.

Самолет Як-1М с М-105ПФ2 далеко ушел от первого прототипа и представлял собой, по сути, Як-3. Поэтому его следует описать подробнее.

Матерчатую обшивку фюзеляжа заменили фанерой толщиной 2 мм, фонарь кабины получил систему аварийного сброса, стойки главного шасси стали меньшего диаметра, что, как выяснилось позже, оказалось неудачным решением.

Для лучшей защиты пилота бронеспинка получила выгнутые боковины. Вдоль левого борта кабины поместили бронеплиту толщиной 3,5-4 мм, которая прикрывала руку пилота, лежащую на ручке газа. Голову летчика закрывало изголовье кресла и бронестекло фонаря.

Емкость топливных баков увеличили. Теперь самолет брал 265 л топлива вместо 240. Одновременно емкость разделительного бака уменьшили до 10 л. Баки были самогерметизирующимися: снаружи и изнутри их выстилал слой резины толщиной 2 мм, кроме того, внутри бак выстилался слоем аназотовой губки толщиной 5,5 мм. У первого прототипа защита баков в крыльях была слабее, а разделительный бак вовсе оставался незащищенным.

Самолет оснастили приспособлениями, облегчающими работу пилота. В числе прочих можно назвать автомат регулировки температуры воды АРТ-41, который избавил летчика от необходимости постоянно следить за указателем температуры. Эргономичное расположение рукоятки газа и регулятора шага винта также упростило управление самолетом.

Наконец была решена проблема с перегревом мотора. Благодаря новым маслорадиатору ОП-555 и водяному радиатору ОП-554 (заслонка теперь была опущена до 385 мм вместо прежних 270 мм) самолет получил возможность неограниченно долго лететь с максимальной скоростью.

Пушку ШВАК заменили более легкой ША-20М с боекомплектом 110 выстрелов, а один УБС заменили двумя УБС (150 выстрелов на ствол). Примитивный прицел заменили колиматорным ПБП-1а.

Снаружи второй прототип отличался отсутствием выступающего за пределы обтекателя втулки фиксатора для подключения внешнего стартера. Отсутствовала антенная мачта. Радиостанция РСИ-4 благодаря новой двухлучевой антенне и тщательной экранизации стала работать гораздо стабильнее. Кнопку включения радиостанции разместили на рукоятке газа. Это необычайно простое решение также заметно упростило работу пилота.

Двигатель после повторного форсирования получил обозначение М-105ПФ2. Самолет оснастили пропеллером ВИШ-105СВ-01.

Наконец следует сказать, что все эти переделки никак не отразились на массе самолета, она составляла 2660 кг.

Разрешение на повышение наддува было получено от КБ В.Я.Климова, правда, только для первой скорости нагнетателя. С таким «усеченным» форсированием мощности мотора М-105ПФ Як-1М прошел 21-22 июля 1943 года дополнительные испытания в НИИ ВВС с целью проверки возможности увеличения мощности с существующими устройствами охлаждения и снятия летных характеристик. К сожалению конструкторов, установленные на Як-1М водо- и маслорадиаторы оказались недостаточно эффективны. Для поиска дополнительных мер по улучшению работы устройств охлаждения самолет был отправлен в ЦАГИ, где в августе 1943 года продувался в аэродинамической трубе.

На основе результатов продувок 17 сентября 1943 года был выпущен второй прототип Як-1М, или «Дублер», как его иногда называли. Помимо форсированного мотора, переведенного на повышенный наддув во всем диапазоне высот и получившего обозначение ВК-105ПФ2, на самолет был установлен винт ВИШ-105СВ-01, новые масло- и водорадиаторы с увеличенными, по сравнению с первым экземпляром, площадями охлаждающих поверхностей (на 7 и 8,83 м2 соответственно). Вооружение было усилено за счет установки двух синхронных пулеметов УБС, а мотор-пушка заменена опытной облегченной пушкой ША-20М. Обшивка хвостовой части фюзеляжа стала полностью фанерной (толщиной 2 мм). Козырек фонаря стал беспереплетным. Введены многочисленные эксплуатационные улучшения. Вес конструкции «Дублера» стал меньше, чем у Як-1, на 250 кг.

«Дублер» успешно прошел заводские (с 20 по 30 сентября 1943 года) и государственные (с 6 по 15 октября 1943 года) испытания. Сравнительные испытания и учебные воздушные бои показали, что новый истребитель не уступает ни одному из истребителей воюющих на Восточном фронте сторон в скорости (кроме Ла-5ФН на форсаже), в скороподъемности и в вертикальном маневре до высоты 5000 м. Постановлением ГКО от 26 октября 1943 года Як-1М был переименован в Як-3 и под этим обозначением запущен в серийное производство.

Доводка мотора М-107, начатая в январе 1942 года, закончилась успешными испытаниями 19 сентября 1942 года. Но, в связи с работами по аналогичному мотору М-106П, начатыми в том же месяце, было принято решение серийного выпуска М-107 не начинать, а форсировать его мощность и приступить к изготовлению форсированного образца с октября 1942 года под наименованием М-107А.

Работы по форсированию М-107 прошли успешно, хотя и с некоторым запозданием и с марта 1943 года М-107А с номинальной мощностью 1600/1500 л.с. (первая/вторая скорости нагнетателя) начали выпускать серийно. Новый мотор тут же попытались «вписать» в конструкцию Як-1. А так как по времени это совпало с созданием Як-1М, то все лучшее, накопленное при его разработке, было перенесено и на новую машину. К апрелю 1943 года самолет был готов. От Як-1М его отличали мотор М-107А с винтом ВИШ-107, еще меньшая площадь элеронов (0,5 м по сравнению с 1,0 м на Як-1М). В связи с установкой нового мотора капоты и каркас капотов были удлинены на 100 мм. Запас топлива размещался в четырех крыльевых бензобаках и одном расходном баке. Вес конструкции при этом составил 2438 кг против 2133 кг у Як-1М (здесь и выше имеется в виду первый прототип Як-1М). Далее в отношении этого варианта Як-1, как и Як-1М с форсированным М-105ПФ, встала проблема соответствия устройств охлаждения новому мотору, причем для этой машины особенно, так как теплоотдача М-107А, по сравнению с М-105ПФ, возросла с 7500 до 9500 кал/мин. Используя результаты продувок Як-1М, продувками модели Як-1 с М-107 в аэродинамической трубе Т-106 ЦАГИ была подобрана наиболее рациональная компоновка радиаторов. По результатам этих исследовательских работ самолет в сентябре 1943 года подвергся переделкам. К 2 октября он был готов и 5 октября 1943 года совершил свой первый полет.

Установка нового мотора, на выпуске и применении которого так настаивали моторостроители, оказалась оправданной. Летные данные Як-1 значительно улучшились. В полете 18 ноября 1942 года на высоте 6250 м была достигнута скорость 716 км/ч. Но для серийного производства, для использования в бою мотор М-107 был еще недостаточно доведен. А когда его довели, Як-1 уже снимали с производства.

ЛТХ:

Модификация: Як-1М
Размах крыла, м: 9,20
Длина, м: 8,60
Высота, м: —
Площадь крыла, м2: 14,85
Масса, кг
-пустого самолета: 2133
-нормальная взлетная: 2655
Тип двигателя: 1 х ПД М-105ПФ
-мощность, л.с.: 1 х 1180
Максимальная скорость, км/ч
-у земли: 545
-на высоте: 632
Практическая дальность, км: 585
Скороподъемность, м/мин: 1220
Практический потолок, м: 10700
Экипаж: 1
Вооружение: 1 х 20-мм пушка ШВАК и 1 х 12,7-мм пулемет УБС.

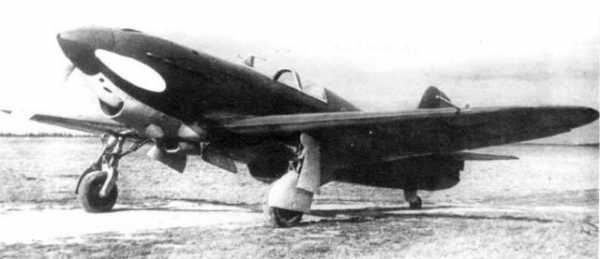

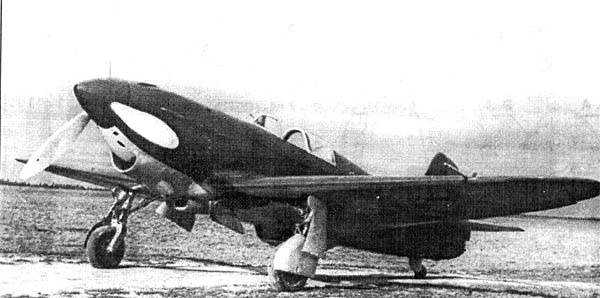

Первый вариант истребителя Як-1М с двигателем М-105ПФ.

Первый вариант истребителя Як-1М с двигателем М-105ПФ. Вид спереди.

Первый вариант истребителя Як-1М с двигателем М-105ПФ .

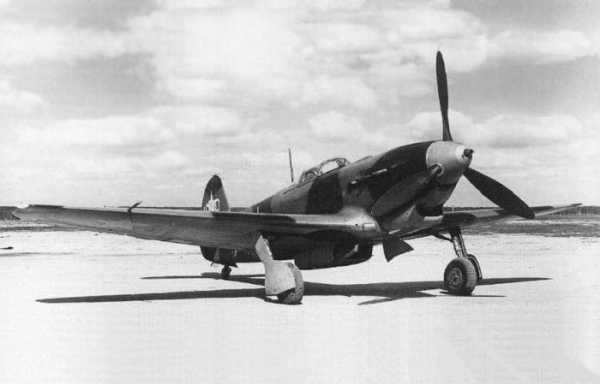

Истребитель Як-1М «Дублер» с двигателем М-105ПФ2 на испытаниях в НИИ ВВС.

Истребитель Як-1М «Дублер» с двигателем М-105ПФ2 на испытаниях в НИИ ВВС.

Як-1М (первый вариант). Схема.

.

.

Список источников:
В.Б.Шавров. История конструкций самолетов в СССР 1938-1950 гг.
Б.Л.Симаков. Самолеты страны Советов. 1917-1970.
Энциклопедия-справочник. Самолеты страны Советов.
Полигон. С.Кузнецов. Первый Як.
А.Т.Степанец. Истребители ЯК периода Великой Отечественной войны.
Авиация и Время. Константин Косминков. Трудное рождение первенца.
Самолеты мира. Вячеслав Кондратьев. Предвестник победы.
Крылья Родины. Юрий Сергеев. «Красавец» спешил на фронт.
«Война в воздухе» № 31-34. Истребители Як-1/3/7/9 во Второй Мировой войне.
Антология Як. (Airfield.narod.ru).

xn--80aafy5bs.xn--p1ai

описание, технические характеристики, серийные модификации

Як-1 – советский самолет-истребитель Великой Отечественной войны. Он был первой боевой машиной, сконструированной в ОКБ Яковлева, и первой моделью серии самолетов, которые стали основой истребительной авиации СССР в ВОВ. Давайте познакомимся с историей Як-1 и его техническими параметрами!

Общая характеристика

Самолет Як-1 приняли на вооружение СССР в 1940 году. За четыре года производства было построено почти 9 тысяч экземпляров истребителя и разработано несколько модификаций. На первых порах производства предприятия были поставлены в жесткие временные рамки, что привело к ряду недоработок в конструкции самолета. Тем не менее летчики очень любили этот истребитель. Он бил врага с первых дней ВОВ. Самолет отличался неприхотливостью в обслуживании, простотой в управлении и высокими летно-техническими характеристиками, благодаря которым он без проблем противостоял немецким истребителям Bf.109 и Fw.190.

Кроме советского летчика-аса, легендарного Покрышкина Александра Ивановича, самолеты модели Як-1 пилотировали такие известные летчики, как Алелюхин, Колдунов и Ахмет-Хан-Султан. Именно на этом самолете в бой вступил знамения полк «Нормандия-Неман». Кроме того, на истребителе воевал единственный женский авиаполк РККА.

Предпосылки для создания

В конце 40-х годов прошлого столетия советский истребительный парк начал нуждается в обновлении. Стране нужен был новый истребитель, способный как минимум на равных противостоять зарубежным аналогам. Самолет И-16 был «звездой» в середине 40-х, а СССР – первым государством, принявшим на вооружение скоростной истребитель-моноплан. Долгое время И-16 был настоящим лидером в испанском небе, пока в 1937 году туда не был отправлен новый немецкий самолет Bf.109. Конечно, первые серии немецкого истребителя были далеки до идеала, однако они имели большой модернизационный ресурс, который советский флагман уже полностью исчерпал. В те времена авиация начала развиваться с особой скоростью, и самолет, созданный пять лет назад, считался уже устаревшим.

Разработка

Работы над созданием нового советского истребителя начались сразу в нескольких конструкторских бюро: Яковлева, Лавочкина и Поликарпова. В 1940 году у последнего отобрали КБ вместе с практически готовым проектом самолета, который позже получит название Миг-1.

В те времена руководство советских ВВС уже поняло, что основное воздушное противостояние ближайшего будущего будет проходить на большой высоте, поэтому конструкторы должны были создать истребители, способные хорошо себя показать на высоте более 5000 метров. Будущий самолет должен был развивать 600 км/ч скорости иметь 11-12 км практического потолка и летать на 600 км.

На тот момент одной из серьезнейших проблем советского авиапрома были моторы, поставки которых перед войной сильно упали. Еще одной трудностью стал дефицит дюраля. Основное количество этого материала шло на производство бомбардировщиков, поэтому конструкторам истребителей и штурмовиков приходилось активно использовать в своих наработках фанеру, дерево и полотно.

Конструкторское бюро Александра Яковлева принялось за создание истребителя еще в мае 1939 года. Ранее оно занималось спортивными и учебными самолетами. Новую машину создавали на базе спортивной модели Я-7. Конструкторские работы велись на заводе № 115.

Прототип истребителя был назван И-26. 13 января 1940 года он совершил свой первый полет. Пилотирование нового истребителя было поручено летчику-испытателю Ю. И. Пионтковскому. Первый полет прошел успешно, а второй привел к аварии, в результате которой пилот погиб, а машина разбилась. Позже было выявлено, что причиной катастрофы стал производственный дефект. Несмотря на аварию, никто не усомнился в том, что самолет Яковлева заслуживает внимания. В результате еще до окончания государственных испытаний истребитель решили пустить в серийное производство. В этот момент он и получил название Як-1.

Конкуренты

У остальных советских самолетов времен ВОВ, которые поучаствовали в предвоенном конкурсе, судьба сложилась довольно интересным образом. Все они были приняты на вооружение и пущены в серию. Однако вскоре война расставила все по своим местам.

Миг-1 показал себя довольно хорошо на высоте более пяти километров. Основные же сражения на советско-германском фронте проходили гораздо ниже. Кроме того, машина имела слабое вооружение. Вскоре ее сняли с производства, а построенные самолеты передали в ПВО.

Военный путь самолета ЛаГГ был еще короче. Машина была полностью построена из древесины, что плохо сказывалось на ее весе. Характеристики самолета также оставляли желать лучшего. В конечном итоге руководство страны приказало остановить производство этого самолета и передать освободившиеся мощности под выпуск Яков.

Производство

На момент, когда самолет начали производить серийно, в Европе обороты набирала война. Из-за спешки серийный самолет был «сырым», поэтому прямо в процессе производства, в конструкцию вносили некоторые корректировки. Это приводило к регулярному изменению чертежей, созданию новой оснастки, а в некоторых случаях и вовсе к переделке готовых узлов и агрегатов. Наиболее серьезные доработки коснулись маслосистемы и конструкции шасси, которое перегревалось при торможении. В доводке нуждалась также воздушная система истребителя, его мотор и вооружение.

В начале осени 1940 года военным была передана первая партия самолета Як-1, состоявшая из 10 экземпляров, которые сразу же отправились на войсковые испытания. 7 ноября того же года, пять истребителей поучаствовали в параде, который проходил на Красной площади. На заводах тем временем полным ходом дорабатывали самолет с учетом замечаний, полученных в ходе испытаний. В общей сложности, с июня 1940 года по январь 1941-го, в чертежи самолета было внесено 7 тысяч изменений.

К началу ВОВ, советские промышленники успели изготовить немногим более четырехсот экземпляров истребителя ЯК-1, однако далеко не все попали в войска. Лишь часть выпущенных самолетов была освоена летчиками западных военных округов. Первые полтора года военных действий, самолет, безусловно, был лучшим советским истребителем. Он отличался простотой конструкции, дешевизной, легкостью в управлении, хорошими летными параметрами и мощным вооружением. Пик производства пришелся на 1942 год, за который было выпущено 3,5 тысячи самолетов.

Производство было завершено летом 1944 года, а эксплуатация продолжалась до конца Великой Отечественной войны.

ЯК-1Б

Летом 1942 года был налажен выпуск первой модификации истребителя, получившей индекс «1Б». От базовой версии она отличалась более мощным мотором марки М-105ПФ. С новой силовой установкой истребитель разгонялся почти до 600 км/ч и мог выполнить вираж за 19 с. Кроме того, вооружение самолета также получило некоторые изменения. Истребитель вооружили двумя автоматическими 20-миллиметровыми пушками ШВАК и одним 12,7-миллиметровым пулеметов УБ.

Модернизированная версия самолета получила возможность достойно противостоять последним модификациям немецкого истребителя Me-109. В бою на горизонтали советский самолет превосходил противника, а на вертикале – немного уступал ему. Кроме перечисленных доработок, самолет получил новый фонарь, обеспечивающий хороший обзор тыльной полусферы и переднее бронированное стекло.

Як-1М

В ноябре 1942 года ОКБ Яковлева начало работы над созданием машины, которая могла бы уверенно сражаться со всеми типами немецких истребителей. Из этих соображений исходную конструкцию самолета Як-1 подвергли серьезной ревизии. 15 февраля 1943 года был построен первый экземпляр истребителя ЯК-1М. От серийной модели он отличался в первую очередь уменьшенным размахом (9,2 м), и площадью крыла (14,83м). Благодаря ряду конструктивных мероприятий (уменьшение количества топливных баков, уменьшение площади хвостового оперения, и прочие) полетный вес самолета сократили до 230 кг. Кроме того, благодаря переносу маслорадиатора, улучшению внешних форм водорадиатора и применению индивидуальных выхлопных патрубков на каждый цилиндр двигателя, аэродинамическое сопротивление самолета существенно уменьшилось, а скорость увеличилась. Благодаря большому количеству конструкторских изменений самолет скорее напоминал модель Як-3 (следующий самолет серии), нежели свою базовую версию.

Конструкция

Истребитель Як-1 строился по нормальной аэродинамической схеме и представлял собой моноплан с фюзеляжем типа полумонокок и низким расположение крыла. Шасси самолета убиралось в пол.

Конструкция была смешанной, так как в ней были элементы из металла, дерева и полотна. Несущий каркас фюзеляжа был построен из стальных труб, сваренных в единый элемент с моторной рамой. Его основными элементами были 4 лонжерона, скрепленные десятком рам. Между двумя первыми рамами располагалась кабина пилота. Здесь же находились соединительные узлы фюзеляжа и крыльев. А каркас фонаря бы приварен к верхним лонжеронам.

Передняя часть самолета обшивалась дюралем, а задняя – полотном. На носовой части располагался капот, который в первых модификациях имел боковые «жабры» для продувки силового агрегата.

В тыльной части истребителя, на фюзеляже, сверху и снизу были установлены гаргроты, улучшающие его аэродинамические параметры. Пологий верхний гаргрот стал характерной особенностью внешнего облика самолета Як-1. В последующих модификациях его переделали, для улучшения обзора пилотом задней полусферы.

Трапециевидные крылья истребителя выполнялись из дерева. Силовой каркас крыла включал в себя два лонжерона и набор нервюр со стрингерами.

Крылья обшивались бакелитовой фанерой и полотном. Каркасы элеронов, посадочные щитки, щитки шасси и зализы крыла, выполнялись из дюраля. Хвостовое оперение самолета также имело смешанную конструкцию: киль и стабилизатор из дерева, рули высоты и поворота – из дюраля.

Кабина закрывалась фонарем из плексигласа, средняя часть которого сдвигалась по специальным полозкам назад. Место пилота защищалось 9-миллиметровой бронеспинкой. Сидение имело чашу для парашюта. Последние модификации модели были оборудованы системой аварийного сброса фонаря, позволяющей пилоту стремительно покинуть боевую машину.

Истребитель имел убирающееся шасси, которое опиралось на две стойки и одну хвостовую опору. Шасси оборудовалось масляно-воздушной амортизацией и воздушными колодочными тормозами. Шасси убиралось с помощью пневматической системы. Ниша, в которую оно помещалось, во время полета была закрыта двумя щитками. Кроме обычного шасси, на самолет можно было поставить лыжное шасси.

Оснащение

Машина работала за счет двигателя М-105П с водяным охлаждением. На поздних версиях его меняли на более мощные двигатели М-105ПА и М-105ПФ. Самолет оснащался трехлопастным винтом, с изменяемым шагом. Спереди он закрывался легкосъемным коком обтекаемой формы. Управление мотором осуществлялось посредством тросов. Запуск силовой установки производился с помощью сжатого воздуха.

Топливная система включала в себя четыре бака, суммарной емкостью 408 литров. Все они размещались в крыльях машины. За подачу топлива отвечал бензонасос, приводимый в действие основным мотором. Масляная система имела 37-литровый бак. Радиатор для охлаждения был размещен в специальном тоннеле под силовой установкой истребителя.

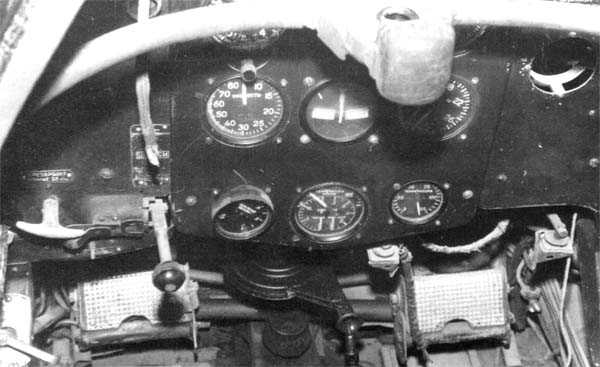

Кабина пилота была оборудована высотомером, спидометром, указателем наддува, указателем поворота, датчиком температуры охлаждающей жидкости и часами АВР. Из радиооборудования, машина оснащалась приемником «Малютка», передатчиком «Орел» и радиополукомпасом.

Вооружение

В качестве вооружения самолет Александра Яковлева получил 20-миллиметровую пушку ШВАК и пару 7,92-миллиметровых пулеметов ШКАС. Пушка устанавливалась в развале мотора. Она стреляла через полый вал винта и втулку редуктора. Пулеметы располагались выше двигателя, по бокам фюзеляжа. Возможность попадания пуль в винт была исключена благодаря использованию синхронизатора. Пушка и пулеметы могли перезаряжаться как вручную, так и посредством пневматического привода. Боекомплект пулемета состоял из бронебойно-зажигательных, разрывных, трассирующих и пристрелочных патронов.

Боевая эксплуатация

В начале ВОВ одномоторный самолет-истребитель Як-1 был лучшим истребителем Красной армии. Основная проблема, связанная с эксплуатацией самолета – его слабая освоенность со стороны личного состава. Машина была новой и появлялась в частях буквально за несколько месяцев до начала эксплуатации. Летчики были вынуждены переучиваться прямо во время сражений.

Самолет был прост в управлении и «дружелюбен» к пилотам. Для тех, кто успел полетать на И-16, пересесть на Як-1 было настоящим событием. Летчики-испытатели, после первых полетов, написали в заключении, что данная машина доступна для летчика с квалификацией ниже среднего. Тем не менее одно дело поднять истребитель в воздух и посадить его на землю, а другое – противостоять одному из лучших истребителей Второй мировой войны, немецкому Bf-109. Первые модели Як-1 были значительно тяжелее вражеского самолета, и имели менее мощную силовую установку. Из-за этого, они проигрывали оппоненту по скорости и скороподъемности. Кроме того, советский истребитель поначалу имел ряд «детских» болезней, причиной которых стала спешка в производстве.

Основные технические проблемы Як-1:

1. Перегрев воды и масла, при работе мотора на пике мощности. Разбрызгивание масла через плохие уплотнения. Масло не только забрызгивало фюзеляж, но и пачкало фонарь кабины, закрывая пилоту обзор. Кроме того, из-за утечек масла мотор мог перегреться, поэтому пилоту приходилось сбавлять скорость для его охлаждения. В условиях боя, это могло привести к пагубным последствиям.
2. Неравномерная выработка топлива из разных баков.
3. Утечки пневматической системы.
4. Заклинивания и перекосы патронных пулеметных лент.
5. Самовыворачивание шурупов из-за сильной вибрации.
6. До 1942 года самолет не оборудовался рацией.

Со временем истребитель лишился перечисленных проблем, однако многим пилотам за это пришлось поплатиться жизнью. Если говорить откровенно, то Як-1, обзор которого мы проводим, уступал на протяжении всей войны немецким истребителям, и лишь поздние версии самолета могли превосходить оппонентов. Здесь стоит понимать, что исход воздушного сражения часто зависит не от характеристик самолета, а от навыков летчиков и адекватного расчета сил. В начале войны у советских летчиков были большие проблемы, но со временем они набрались опыта и реализовали весь свой потенциал.

В таких масштабных конфликтах, как Вторая мировая война, стоит учитывать еще один момент – умение быстро восполнять потери техники и личного состава важнее, нежели техническое совершенство техники. В этом плане у СССР было тотальное превосходство. Намного выгоднее располагать сотней летчиков и простым дешевым истребителем, чем десятком асов и ресурсоемким истребителем.

К достоинствам самолета Як-1 можно отнести следуещее:

1. Относительная простота и дешевизна;
2. Соответствие технологической базе, которой на тот момент располагал СССР.
3. Приемлемые технические и летные параметры.
4. Простота в управлении и доступность для пилотов, обученных по ускоренной программе.
5. Большой модернизационный ресурс.
6. Неприхотливость и ремонтопригодность.
7. Широкая колея, позволяющая использовать грунтовые аэродромы.

Параметры

Основные технические характеристики ЯК-1:

1. Размах крыла – 10 м.
2. Высота – 1,7 м.
3. Длина – 8,48 м.
4. Площадь крыла – 17,15 м².
5. Взлетная масса – 2700 кг.
6. Мощность мотора – 1180 л. с.
7. Максимальная скорость – 592 км/ч.
8. Практическая дальность – 850 м.
9. Практический потолок – 10000 м.
10. Скороподъемность – 926 м/мин.
11. Экипаж – 1 чел.

fb.ru

Як-1

Истребитель ОКБ Яковлева К 1939 г. советское опытное самолетостроение оказалось в ситуации близкой к кризисной. Сказалась дезорганизующая роль репрессий, обрушившихся на отрасль в 1937-1938 гг. Кроме того, качественно новый уровень техники требовал новых технологий и материалов, новой организации производства и более широкой экспериментальной отработки. В области технологии и авиационных материалов Советской Союз еще отставал от передовых стран, что особенно сильно сказывалось на моторостроении, поскольку путь лицензионного производства и последующего совершенствования лучших иностранных моторов, весьма распространенный во всем мире, уже исключался ввиду резко обострившейся международной обстановки. Помимо этого, ведущий авиационный научный центр — ЦАГИ. созданный еще в 20-х годах в Москве уже не мог в полном объеме обеспечить конструкторов экспериментальным материалом. Новый ЦАГИ, с его уникальными аэродинамическими трубами и стендами прочности, еще строили. Он был готов только к 1939-1940 гг. К 1939 г. отставание советской авиации стало очевидным. Оно заключалось не столько в отсутствии в составе ВВС новых самолетов, сколько в том, что такие самолеты, за небольшим исключением, не были даже разработаны и испытаны. В первой половине 1939 г. руководство страны провело два широких совещания с привлечением работников наркомата авиационной промышленности, научных институтов, летчиков и военных специалистов. В результате был выработан комплекс мероприятий для скорейшей ликвидации отставания в области авиации. Одним из таких мероприятий была организация ряда новых конструкторских бюро. Началась чрезвычайно напряженная, можно даже сказать авральная, работа по созданию нового поколения советских самолетов. Одним из первых удачных новых самолетов стал истребитель А.С. Яковлева И-26. Он вышел на испытания в январе 1940 г. Само лет представлял собой свободнонесущий моноплан смешанной конструкции, хорошо приспособленной к условиям массового производства. Мотор жидкостного охлаждения М-105П. Вооружение состояло из одной пушки ШВАК калибра 20 мм, стрелявшей через полый вал редуктора винта, и двух синхронных скорострельных пулеметов ШКАС калибра 7,62 мм. Отличительной особенностью этого самолета, как, впрочем, и других боевых самолетов А.С.Яковлева периода войны, был малый вес, хорошая устойчивость и простота пилотирования. После испытаний и необходимых доработок И-26 запустили в серию и вскоре присвоили ему марку Як-1. В первой половине Великой Отечественной войны этот самолет стал одним из основных новых советских истребителей, а всего за 1940-1944 гг. было выпущено 8720 самолетов этого типа. В первые полтора года войны Як-1 был лучшим советским истребителем. В нем гармонично сочетались высокие летные характеристики и вооружение. По сравнению с основным истребителем гитлеровской Германии Мессершмитт Bf-109E, Як-1 имел превосходство в скорости и всех видах маневра. Однако, с появлением более совершенного Bf-109F летные данные Як-1 стали уже недостаточны. Тогда по инициативе КБ А.С.Яковлева и НИИ ВВС была проведена модификация мотора, благодаря чему на небольших высотах, т.е. как раз там, где и велись в основном воздушные бои, мощность мотора существенно возросла. Истребитель Як-1 с новым форсированным мотором, имевшим обозначение М-105ПФ, строился серийно с лета 1942 г. По скорости на малых и средних высотах этот самолет не уступал основным немецким истребителям Bf-109F и G, по маневренности превосходил их, но немного уступал в скороподъемности. Вооружение. Одна пушка ШВАК 20-мм с боекомплектом 220 патронов, 2 пулемета ШКАС калибра 7,62-мм с боезапасом 1500 патронов. В ходе серийного производства Як-1 неоднократно модифицировался. Одновременно со сменой мотора изменили и вооружение: вместо двух ШКАС поставили гораздо более эффективный крупнокалиберный (12.7 мм) пулемет УБ. Затем усовершенствовали аэродинамику, установили радио и улучшили обзор верхней полусферы из кабины летчика. Все проводимые мероприятия позволяли непрерывно поддерживать высокие боевые качества Як-1, и этот истребитель состоял на вооружении советских ВВС до конца войны. Як-1 Як-1 Як-7б МиГ-3 ЛаГГ-3 ЛаГГ-3 Год выпуска 1941 1943 1943 1941 1941 1943 Геометрия Длина самолета, м 8.48 8.48 8.48 8.25 8.81 8.81 Размах крыла, м 10.0 10.0 10.0 10.2 9.81 9.81 Площадь крыла, м² 17.15 17.15 17.15 17.44 17.62 17.62 Массы, кг Взлетный вес 2858 2884 3005 3300 3280 2990 Силовая установка Мотор М-105П М-105ПФ М-105ПФ АМ-35А М-105П М-105ПФ Мощность, л.с. 1100 1210 1210 1350 1100 1210 Лётные данные Максимальная скорость, км/ч у земли 480 501 531 472 474 542 на высоте 577 592 588 622 549 591 м 4950 4100 3860 7800 5000 3560 Время набора высоты 5 км, мин 9.2 6.2 6.6 5.7 7.4 5.8 Практический потолок, м 10000 12500 10200 11500 9300 9500 Дальность полета*, км 700 625 600 630 700 650 Вооружение Число пушки 1 1 1 — 1 1 пулеметы 2 1 2 3 3 1 * На скорости, составляющей 90% от максимальной. Подробно Мотор М-105ПФ Крыло самолетов Як-1 и ЛаГГ-3, фиг 28, 29 Фюзеляж самолета Як-1, фиг 84, 85, 86 Хвостовое оперение Як-1, фиг 132-137 Ручки управления самолетами Як-1, Мустанг, фиг 156-159 Капоты самолетов Ла-5 и Як-1, фиг 268-272 Bf 109 E/F против Як-1/7. Восточный фронт 1941-1942. /Хазанов, Медведь/ Источники «История конструкций самолетов в СССР,1938-1950гг.» /В.Б. Шавров/ «Самолеты сталинских соколов» /К.Ю. Косминков, Д.В. Гринюк/ «Рассказы авиаконструктора» /А.С. Яковлев/ «Советские самолеты» /А.С. Яковлев/ «Первый Як» /С. Кузнецов/ «Сборник иллюстраций по курсу конструкций самолетов» /М.И. Шульженко; МАИ 1954/

www.airpages.ru
