Хеллфайр ракета – AGM-114 Hellfire

Авиационные ПТУР зарубежных стран

Авиационные противотанковые управ­ляемые ракеты (ПТУР) предназначе­ны для поражения бронированных целей. В большинстве своем они являются аналогами соответствующих ракет, входя­щих в состав наземных противотанковых ракетных комплексов (ПТРК), но приспо­собленных для применения с самолетов, вертолетов и беспилотных летательных аппаратов. Разработаны также специализи­рованные авиационные противотанковые ракеты, которые применяются только с ЛА военного назначения.

В настоящее время на вооружении авиации ведущих зарубежных стран на­ходятся ПТУР трех поколений. К первому поколению относятся ракеты, в которых используется проводная полуавтоматиче­ская система наведения (СН). Это ПТУР «Тоу-2А и -2Б» (США), «Хот-2 и -3» (Фран­ция, ФРГ). Второе поколение представлено ракетами, использующими лазерную полу­активную систему наведения, такими как AGM-114A, F и К «Хеллфайр» (США). На ракетах третьего поколения, куда входят ПТУР AGM-114L «Хеллфайр» (США) и «Бримстоун» (Ве­ликобритания), установлены автономные СН — активные радиолокационные ГСН, работающие в микроволновом (ММВ) диапазоне длин волн. В настоящее вре­мя ведется разработка ПТУР четвертого поколения — JAGM ( (Joint Air-to-Ground Missile, США).

Возможности ПТУР определяются сле­дующими тактико-техническими характеристиками: максимальная скорость полета, тип системы наведения, максимальная дальность пуска ракеты, тип боевой части и бронепробиваемость. Наиболее активно работы в области создания и развития противотанковых управляемых ракет ве­дутся в США, Израиле, Великобритании, Германии и Франции.

Одним из направлений развития ПТУР является повышение эффективности поражения бронированных целей, оснащен­ных многослойной броней, и обеспечение одновременного пуска нескольких ракет по разным целям. Осуществляются демонстрационные программы по оснащению этого оружия двухрежимными головками самонаведения, работающими в ИК- и ММВ-диапазонах длин волн. Продолжа­ется разработка таких ракет с автономной СН, которые после пуска поражают цель без участия оператора. На уровне концеп­ции исследуется создание гиперзвуковой УР для борьбы с танками.

ТТХ ПТУР AGM-114F «Хеллфайр»
Максимальная дальность стрельбы, км	8
Бронепробиваемость, мм	1200
Тип боевой части	Кумулятивная тандемная
Максимальное число M	1
Тип системы наведения	Полуактивная лазерная ГСН, аналоговый автопилот
Тип двигательной установки	РДТТ
Стартовая масса ракеты, кг	48,6
Длина ракеты, м	1,8
Диаметр корпуса, м	0,178
Носитель	Вертолеты AH-64A и D, UH-60A, L и M, OH-58D, A-129, AH-1W

Противотанковая управляемая ракета AGM-114 «Хеллфайр». Эта ПТУР предназначена для поражения бронетанковой техники. Она имеет модульную конструкцию, что позволяет легко проводить ее модернизацию.

AGM-U4F «Хеллфайр», разработанная специалистами фирмы «Рокуэлл», по­ступила на вооружение в 1991 году. Она оснащена тандемной БЧ, позволяющей поражать танки с динамической защитой. На НИОКР было израсходовано 348,9 млн долларов. Стоимость ракеты составляет 42 тыс. долларов.

Эта ПТУР выполнена по нормальной аэродинамической схеме. В головной ча­сти находятся полуактивная лазерная ГСН, контактный взрыватель и четыре дестабилизатора, в средней — тандемная боевая часть, аналоговый автопилот, пневматиче­ский аккумулятор системы привода рулей, в хвостовой — двигатель, крестообразное крыло, которое крепится к корпусу РДТТ, и приводы рулей, размещенные в плоско­сти консолей крыла. Предварительный за­ряд тандемной БЧ имеет диаметр 70 мм. В случае потери цели в облаках автопилот запоминает ее координаты и направляет ракету в предполагаемый район цели, что позволяет ГСН повторно захватить ее. На ПТУР AGM-114K «Хеллфайр-2» уста­навливается лазерная ГСН, использующая новый кодированный лазерный импульс, что позволило решить проблему приема ложных отраженных сигналов и тем самым повысить помехозащищенность ракеты.

Полуактивная ГСН требует подсветки цели лазерным лучом, которая может осуществляться лазерным целеуказателем с вертолета-носителя, другого вертолета или БЛА, а также передовым наводчиком с земли. При подсветке цели не с вертоле­та-носителя, а с другого средства создается возможность пуска ПТУР без визуальной видимости цели. В данном случае ее захват осуществляется ГСН после пуска ракеты. Вертолет может находиться в укрытии. Для обеспечения запуска за короткий промежу­ток времени нескольких ракет и наведения их на разные цели используется кодирова­ние путем изменения частоты повторения лазерных импульсов.

ТТХ ПТУР «ТОУ-2А» и «ТОУ-2B»
Характеристика	«ТОУ-2А»	«ТОУ-2B»
Стартовая масса, кг	24	26
Длина ракеты, м	1,55	1,17
Диаметр корпуса	0,15	0,15
Максимальная дальность стрельбы, км	3,75	4
Максимальное число М	1	1
Боевая часть	Кумулятивная тандемная	Бокового боя (ударное ядро)
Масса БЧ, кг	5-5,8	5-6
Бронепробиваемость, мм	1000	1200
Тип двигательной установки	РДТТ	РДТТ
Тип системы наведения	Полуавтоматическая по проводам	Полуавтоматическая по проводам

Противотанковая управляемая ракета «Toy». Она предназначена для поражения бронетанковой техники. Специалисты фирмы «Хьюз» в ноябре 1983 года при­ступили к разработке ПТУР «Тоу-2А» с тандемной БЧ, для того чтобы она была способна уничтожать танки с реактивной броней. Ракета принята на вооружение в 1989 году. К концу 1989-го было собрано приблизительно 12 тыс. единиц. В 1987 году начались работы по созданию ПТУР «Тоу-2В». Она предназначена для пораже­ния бронетанковой техники при пролете над целью — верхняя часть корпуса танков наименее защищена. Ракета принята на вооружение в 1992 году.

Эта ПТУР имеет складывающиеся кре­стообразное крыло в средней части корпуса и рули в хвостовой части. Крыло и рули расположены под углом 45 граусов относительно друг друга. Управление полуавтомати­ческое, команды на ракету передаются по проводам. Для наведения ракеты в ее хвостовой части установлены ИК-трассер и ксеноновая лампа.

ПТУР «Toy» находится на вооружении 37 государств, включая все страны НАТО. Носителями ракеты являются вертолеты АН-1S и W, А-129, «Линкс». Расходы на НИОКР по программе ее создания соста­вили 284,5 млн долларов. Стоимость одной ПТУР «Тоу-2А» около 14 тыс. долларов, «Тоу-2В» — до 25 тыс.

На ПТУР используется двухступен­чатый РДТТ фирмы «Геркулес». Масса первой ступени 0,545 кг. Вторая ступень, расположенная в средней части, имеет два сопла, установленные под углом 30 градусов к ее строительной оси.

Боевая часть бокового боя ПТУР «Тоу-2В» поражает цель при пролете над ней (в верхнюю полусферу). При подрыве БЧ образуются два ударных ядра, одно из которых предназначено для подрыва ре­активной брони, навешиваемой на башне танка. Для подрыва используется дистан­ционный взрыватель с двумя датчиками: оптическим, определяющим цель по ее конфигурации, и магнитным, подтвержда­ющим присутствие большого количества металла и предотвращающим возможность ложного срабатывания БЧ.

Летчик удерживает перекрестье на цели, при этом ракета автоматически выполняет полет на определенной высоте над линией визирования. Она хранится, транспорти­руется и устанавливается на вертолетах в герметичном пусковом контейнере.

Ракетный комплекс «Спайк»

Противотанковый ракетный ком­плекс «Спайк-ER» (Израиль). Этот ПТРК (раньше обозначался как NTD) был принят на вооружение в 2003 году. Он создан на базе комплексов «Гилл»/«Спайк» специ­алистами фирмы «Рафаэль». Комплекс представляет собой пусковую установку с четырьмя ракетами, оснащенную системой наведения и управления.

ПТУР «Спайк-ER» (ER — Extended Ran­ge) — это высокоточная ракета четвертого поколения, применение которой реализова­но по принципу «выстрелил — забыл». Вероятность поражения бронетехники и укре­пленных сооружений противника данной УР составляет 0,9. Фугасно-проникающая версия ее боевой части способна проби­вать стены бункеров, а затем взрываться внутри помещения, нанося максимальный ущерб цели и минимальный окружающим строениям.

Перед пуском и во время полета ПТУР летчик получает видеоизображение, передаваемое с головки самонаведения. Управляя ракетой, он выбирает цель уже после пуска.

УР способна осуществлять полет как в автономном режиме, так и получая сигналы об изменении данных от летчика. Данный способ наведения также позволяет увести ракету от цели в случае непредвиденных ситуаций.

В результате проведенных специалиста­ми фирмы «Рафаэль» испытаний ПТУР «Спайк-ER» зарекомендовала себя как надежная и высокоточная управляемая ракета. Так, в 2008 году между руковод­ством фирмы «Дженерал дайнэмикс Санта Барбара системз» (GDSBS) и командова­нием СВ Испании был подписан контракт стоимостью 64 млн долларов на поставку противотанковых ракетных комплексов «Спайк-ER» в составе 44 пусковых уста­новок и 200 УР «Спайк-ER» для вертоле­тов «Тигр». По условиям контракта работы будут завершены к 2012 году.

Противотанковая управляемая ра­кета PARS 3 LR. Эта ПТУР находится на вооружении авиации СВ ФРГ с 2008 года. Данная ракета разрабатывалась для дальнейшей замены ПТУР «Хот» и «Toy». В 1988 году после подписания договора между Францией, ФРГ и Великобритани­ей началась полномасштабная разработка ПТУР PARS 3 LR. Стоимость контракта составила 972,7 млн долларов.

ПТУР PARS — внешний вид и компоновка

ПТУР PARS 3 LR построена по нормаль­ной аэродинамической схеме. Принцип работы заключается в том, что оператор выбирает и отмечает цель на индикаторе, а ракета наводится на эту цель автоматиче­ски по запомненному изображению. ПТУР также может быть запрограммирована для нанесения удара по цели сверху с углом встречи, близким к 90°.

В систему наведения ПТУР PARS 3 LR включена помехозащищенная тепловизионная ГСН, работающая в диапазоне длин волн 8-12 мкм.

Пуск УР осуществляется по принци­пу «выстрелил — забыл», что позволяет вертолету сменить свою позицию сразу после пуска ракеты и выйти из зоны дей­ствия средств ПВО противника. ИК ГСН производит захват цели непосредственно перед пуском ракеты. После обнаружения, опознавания и идентификации цели УР самостоятельно осуществляет наведение на цель. В головке самонаведения исполь­зуются ИК-технологии, за счет которых происходит четкая идентификация целей и целеуказание по всему диапазону даль­ностей. Боевая часть тандемная. Это обе­спечивает поражение танков, оборудован­ных динамической защитой, вертолетов, блиндажей, укреплений полевого типа и командных пунктов.

Противотанковая управляемая ракета PARS 3 LR конструктивно состоит из че­тырех отсеков. В первом под стеклянным обтекателем находится тепловизионная головка самонаведения, а за ним разме­щается тандемная кумулятивная боевая часть и механизм боевого взвода. Во вто­ром отсеке расположено радиоэлектронное оборудование (трехстепенной гироскоп и бортовой компьютер). Далее расположены топливный и двигательный отсеки соответ­ственно. ПТУР PARS 3 LR имеет защиту от средств радиоэлектронного противо­действия противника, что позволяет сни­зить нагрузку на летчика при выполнении боевой задачи.

Противотанковая управляемая раке­та «Бримстоун». Эта ПТУР была принята на вооружение авиации сухопутных войск Великобритании в 2002 году.

ТТХ ПТУР «Бримстоун»
Максимальная дальность стрельбы, км	10
Бронепробиваемость, мм	1200-1300
Тип боевой части	Кумулятивная тандемная
Максимальное число М	1,2-1,3
Тип системы наведения	ИНС, цифровой автопилот и активная радиолокационная ММВ ГСН
Тип двигателя	РДТТ
Стартовая масса ракеты, кг	49
Длина ракеты, м	1,77
Диаметр корпуса, м	0,178
Носитель	Самолеты «Харриер» GR.9, «Тайфун», «Торнадо» GR-4, вертолеты WAH-64D

Ракета построена по нормальной аэро­динамической схеме, головная часть закры­та полусферическим обтекателем. Корпус имеет удлиненную цилиндрическую форму. К передней части ПТУР крепится крестообразно расположенное оперение трапециевидной формы, к двигательному отсеку крепятся стабилизаторы трапецие­видной формы, переходящие в поворотные управляющие аэродинамические плоско­сти — рули. «Бримстоун» имеет модульную конструкцию.

Эта ПТУР оснащена активной радио­локационной ММВ ГСН, разработанной специалистами фирмы «GEC-Маркони» (Великобритания). В ней установлена антенна Коссегрена с одним подвижным зеркалом. Головка самонаведения осуществляет обнаружение, распознава­ние и классификацию цели с использованием встроенного алгоритма. Во время наведе­ния на конечном участке ГСН определяет оптимальную точку прицеливания. Остальные ком­поненты ПТУР (цифровой авто­пилот, БЧ, РДТТ) без изменения заимствованы у американской ПТУР «Хеллфайр».

На ракете установлена кумуля­тивная тандемная боевая часть и РДТТ. Время работы двигателя составляет около 2,5 с. Модуль наведения состоит из цифрового автопилота и ИНС, с помощью которого осуществляется наве­дение на среднем участке полета. Ракета оснащена электрическим силовым при­водом.

ПТУР «Бримстоун» имеет два режима на­ведения. При непосредственном (прямом) режиме летчик вводит в бортовой ком­пьютер ракеты данные об обнаруженной им цели, и после пуска она летит к цели и поражает ее без дальнейшего участия пи­лота. В косвенном режиме процесс атаки цели планируется заранее. Перед полетом определяется район поиска цели, ее тип, а также точка начала ее поиска. Эти данные вводятся в бортовой компьютер ракеты перед самым пуском. После пуска ПТУР выполняет полет на фиксированной вы­соте, величина которой задана. Так как в этом случае захват цели осуществляется после пуска, чтобы избежать поражения своих войск, ГСН ракеты не работает. По достижении заданного района включается ГСН и осуществляется поиск цели. Если та не обнаружена и ПТУР вышла за пределы заданного района, то она самоликвидиру­ется.

Эта ракета устойчива к зонам затемнения или ложным целям на поле боя, таким как дым, пыль, вспышки. Она содержит алго­ритмы распознавания основных целей. При необходимости поражения других объектов могут быть разработаны новые алгоритмы распознавания целей и ПТУР легко может быть перепрограммирована.

Концептуальный облик ПТУР JAGM

Противотанковая управляемая ракета JAGM. В настоящее время НИОКР по соз­данию ПТУР четвертого поколения JAGM (Joint Air-to-Ground Missile) находятся на этапе разработки и демонстрации. Она должна поступить на вооружение авиации СВ США в 2016 году.

Эта ракета создается в рамках объеди­ненной программы при участии специа­листов СВ, ВМС и морской пехоты США. Она является продолжением программы по созданию универсальной ракеты для всех видов национальных ВС JCM (Joint Common Missile), НИОКР по которой были прекращены в 2007 году. В конкурсной раз­работке принимают участие фирмы «Лок-хид-Мартин» и «Боинг/Рейтеон».

ТТХ ПТУР JAGM
Максимальная дальность стрельбы, км	16 — вертолеты, 28 — самолеты
Тип боевой части	Кумулятивная тандемная/осколочная фугасная
Максимальное число М	1,7
Тип системы наведения	ИНС, цифровой автопилот и многорежимная ГСН
Тип двигательной установки	РДТТ
Стартовая масса, кг	52
Длина ракеты, м	1,72
Диаметр корпуса, м	0,178
Носитель	Вертолеты AH-64A и D, UH-60A, L и M, OH-58D, A-129, AH-1W, S

По итогам конкурса, запланированного на 2011 год, начнется полномасштабная разработка ПТУР JAGM. На ракете будет установлена трехрежимная ГСН, кото­рая обеспечит возможность радиолокационного, инфра­красного или полуактив­ного лазерного наведения на цель. Это позволит УР обнаруживать, распознавать и поражать стационарные и мобильные цели на боль­шой дальности и при любых метеоусловиях на поле боя. Многофункциональная БЧ обеспечит поражение раз­личных типов целей. При этом летчик из кабины смо­жет выбирать вид подрыва боевой части.

В августе 2010 года специ­алистами фирмы «Локхид-Мартин» были проведены испытания по запуску ПТУР JAGM. В ходе них она попала в цель, при этом точность наведения (КВО) составила 5 см. Запуск ракеты производился с рассто­яния 16 км, при этом в ГСН использовался полуактивный лазерный режим.

В случае успешного завершения данной программы ПТУР JAGM заменит состоя­щие на вооружении управляемые ракеты AGM-65 «Мейверик», а также ПТУР AGM-114 «Хеллфайр» и BGM-71 «Toy».

Командование СВ США предполагает закупить не менее 54 тыс. ПТУР данного вида. Общая стоимость программы по раз­работке и закупке ракеты JAGM — 122 млн долларов.

Таким образом, противотанковые управ­ляемые ракеты в ближайшие два десяти­летия останутся наиболее эффективным и доступным средством ведения борьбы с боевыми бронированными машинами. Анализ состояния их развития показывает, что в прогнозируемый период в ведущих зарубежных странах с вооружения будут сняты ПТУР первого и второго поколений и останутся ракеты только третьего по­коления.

После 2011 года на вооружении появят­ся ракеты, оснащенные двухрежимными ГСН, что позволит с гарантированной веро­ятностью распознавать цели (свои и чужие) и поражать их в наиболее уязвимую точку. Дальность стрельбы ПТУР увеличится до 12 км и более. Будут совершенствоваться БЧ при действии по бронированным целям, оснащенным многослойной или динами­ческой броней. При этом бронепробива­емость достигнет 1300-1500 мм. ПТУР будут оснащаться многофункциональными БЧ, что позволит поражать цели различно­го типа.

www.modernarmy.ru

Испытание ракеты Longbow Hellfire c корабля LCS

Как сообщил журнал «Jane’s Missiles & Rockets» в статье Richard Scott «SSMM module completes LCS structural test firing», 28 февраля 2017 года близ Норфолка у побережья штата Вирджиния ВМС США произвели первые успешные испытательные пуски малогабаритной управляемой ракеты AGM-114L-8A Longbow Hellfire из модульной вертикальной пусковой установки Surface to Surface Missile Module (SSMM) с литторального боевого корабля LCS 7 Detroit (типа Freedom).

Испытательный пуск ракеты AGM-114L-8А Longbow Hellfire из модульной вертикальной пусковой установки Surface to Surface Missile Module (SSMM) с литторального боевого корабля ВМС США LCS 7 Detroit, 28.02.2017 (c) ВМС США

Ракета Longbow Hellfire и ВПУ SSMM в версии Increment 1 представляют собой третий этап (Increment 3) развития модульного варианта «надводного вооружения» Surface Warfare (SUW) Mission Package для кораблей LCS. Предыдущий второй этап развития SUW Mission Package Increment 2 включал интеграцию на кораблях LCS двух оружейных модулей Gun Mission Module (с 30-мм автоматической артиллерийской установкой Mk 46 на каждом) и модуля «морской безопасности» Maritime Security Module с 11-метровой быстроспускаемой полужесткой моторной лодкой. SUW Mission Package Increment 2 был признан достигшим стадии начальной оперативной готовности (IOC) на кораблях LCS в ноябре 2014 года.

После долгих шатаний относительно выбора малогабаритной ракеты класса «корабль — поверхность» для оснащения кораблей LCS, ВМС США в начале 2014 года остановились на ракете Longbow Hellfire. Отработка ракеты Longbow Hellfire в корабельном применении ранее велась пусками c опытового судна Relentless. В ходе испытаний в июне 2015 года с Relentless были произведены восемь практических пусков ракет Longbow Hellfire, семь из которых поразили мишени, имитирующие скоростные маневрирующие малоразмерные катера. Восьмая цель, как заявляется, «не была поражена по причинам, не зависящим от характеристик ракеты».

Полноценные корабельные испытания SUW Mission Package Increment 3 с ВПУ SSMM и ракетами Longbow Hellfire планируется начать позднее в 2017 году на литторальном боевом корабле LCS 5 Milwaukee (типа Freedom). Квалификационные испытания системы и достижение стадии IOC для SUW Mission Package Increment 3 запланированы на 2018 год.

Изображение ракеты AGM-114L-8А Longbow Hellfire, запущенной из модульной вертикальной пусковой установки Surface to Surface Missile Module (SSMM) с литторального боевого корабля ВМС США типа Freedom (c) Lockheed Martin

Ракета AGM-114L-8А Longbow Hellfire представляет собой доработанный для вертикального пуска вариант авиационной противотанковой ракеты AGM-114L и производится совместным предприятием корапораций Lockheed Martin и Northrop Grumman. Ракета оснащена радиолокационной головкой самонаведения миллиметрового диапазона и использует принцип «выстрелил и забыл», целеуказание в корабельном варианте осуществляется общекорабельными средствами через АСБУ.

Ракета Longbow Hellfire имеет длину 1,76 м, массу 49 кг и вес кумулятивной боевой части 9 кг. Максимальная дальность стрельбы при вертикальном пуске достигает 9 км. Модульная вертикальная пусковая установка Surface to Surface Missile Module (SSMM) состоит из модулей, каждый из которых вмещает по две шестизарядные пусковые установки ракеты AGM-114L-8А. На корабле LCS планируется иметь по два модуля SSMM (суммарно на 24 ракеты).

Видео ВМС США об испытаниях Longbow Hellfire 28.02.2017 с LCS 7 Detroit :

Видео ВМС США об испытаниях Longbow Hellfire в июне 2015 года с опытового судна Relentless:

/По материалам bmpd.livejournal.com/

army-news.ru

Американская ракета «по ошибке» залетела на Кубу?

Невероятная история, которая произошла с ракетой США класса «воздух-земля» Hellfire («Адское пламя»), одновременно похожа и на анекдот про американскую безалаберность , и на неуклюжую «куклу», подброшенную Гаване агентами ЦРУ, и на блистательно проведенную кубинской разведкой спецоперацию.

А суть этой истории вот в чем. В начале 2014 года американское военное командование отправило партию ракет Hellfire в Испанию на учения НАТО. После маневров одну из таких ракет (без боеголовки) переправили в Париж, а затем при невыясненных обстоятельствах она отправилась грузовым рейсом Air France в Гавану. Владелец ракеты, корпорация Lockheed Martin, узнала об этом уже тогда, когда самолет с ее секретным изделием был на подлете к Кубе. О чрезвычайном происшествии представители корпорации тут же проинформировали госдепартамент, Пентагон и ЦРУ. И вот уже больше года идет расследование этого ЧП. Спецслужбы США пытаются понять, — это халатность или шпионаж? Некоторые американские специалисты высказывают опасения, что Куба может передать секретные технологии КНДР, Китаю или России. «Получил ли кто-то взятку, чтобы отправить ее не туда? Была ли это спецоперация или серия ошибок? Именно это мы и пытаемся выяснить», — приводит газета The Wall Street Journal слова одного из американских официальных лиц. Если установят, что ракету потеряли из-за оплошности, то госдепартамент прекратит расследование и будет разбираться с Lockheed Martin. Этой корпорации по законам США может грозить многомиллионный штраф за нарушение запрета на экспорт продукции военного или двойного назначения.

Но все это – «официальная версия», оглашенная Вашингтоном. Она настолько невероятна, что в нее очень трудно поверить. Представьте себе вот такую картину. Военный полигон в Испании. Закончились учения. Одни неиспользованные во время стрельб ракеты Hellfire снимают с вертолетов, «откручивают» боеголовки, а затем укладывают в специальные контейнеры. Другие неиспользованные ракеты находятся полевом на складе боеприпасов. Это оружие строгого учета, поскольку относится к разряду секретных. «Оружейники» отвечают за него головой. Они вскрывают контейнеры с неиспользованными ракетами, снимают с них боеголовки, составляют специальный акт и закрывают пронумерованные контейнеры (опечатывая их). Все. Затем эти контейнеры загружаются в военно-транспортный самолет США и летят из Испании во Францию. Там в аэропорту под Парижем контейнеры с ракетами переносят в другой военно-транспортный самолет США, который полетит на одну из баз американских ВВС. Экипаж самолета принимает груз по акту, сверяя по нему номер каждого контейнера. И вот тут произошло самое невероятное – один из контейнеров с ракетой Hellfire оказывается в грузовом отсеке самолета Air France, который вскоре взлетает и берет курс на Гавану…

Ну и как вам такой сюжетец? Это головотяпство, умышленно допущенный американцами «недосмотр» или же блистательно проведенная кубинской разведкой (при помощи ее французских «друзей») операция? В ротозейство американцев тут как-то не верится – не мешки с картошкой ведь перегружали! Хотя случалось, что они и ядерные боеприпасы теряли, и по ошибке перевозили их не туда, куда надо. Но тогда всему этому генералы Пентагона находили убедительные объяснения. Сейчас же их не слышно. А вот «умышленный недосмотр» вполне вероятен: американцы взяли частично «выпотрошенную» ракету Hellfire и этот, по сути, муляж подкинули кубинцам. Зачем? А чтобы проверить их истинную «лояльность» на фоне теплеющих отношений Вашингтона и Гаваны. И заодно (нельзя исключать и этого) – проверить, куда же двинется их секретное изделие дальше, с кем кубинцы поделятся им.

Но почему кубинцы уже год не возвращают ракету американцам – вот загадка. Неужели так долго изучают ее «нутро»? Да и ведь все это как-то не вяжется с помпезным открытием посольства США в Гаване, а посольства Кубы – в Вашингтоне… «Что-то тут не то», — подумает иной читатель и, возможно, будет прав. Тут настораживает и другая странность: почему-то только сейчас США «засветили» потерю ракеты. Не понравилось заявление Гаваны, что Куба в отношениях с США все же намерена придерживаться традиционных политических позиций? Или это намек Олланду, явно и тайно налаживающему «мосты» с Москвой для общей борьбы с терроризмом? Мол, смотри, кто-то из твоих сограждан работает на кубинскую разведку и помогает «тырить» американские военные секреты. А заодно примешали к этой истории и КНДР в аккурат к сообщению Пхеньяна об испытаниях водородной бомбы (тоже, мол, украли у кого-то технические секреты!). Ну а Россию с Китаем приплели «до кучи» — как же тут без них. Хотя и россияне, и китайцы уже давным-давно обладают таким оружием. А вот тут самый раз ответить на вопрос , — что же такое ракета Hellfire и в чем ее уникальность?

Чем интересна специалистам американская ракета Hellfire?

Это малогабаритная управляемые ракеты класса «воздух – земля» — УР AGM-114В «Хеллфайр».

Относится к классу высокоточных авиационных средств поражения. Последние модификации ракеты AGM-114 «Хеллфайр» комплектуются термобарическими, осколочно-фугасными и бронебойно/осколочно-фугасными взрывателями, предназначенными для поражения самых различных целей, а не только бронетанковой техники. В США разрабатываются модификации этой ракеты с радиолокационной головкой самонаведения (ГСН) миллиметрового диапазона. Но эта ракета широкого распространения не получила, вероятно, из-за необходимости иметь на борту носителя сложный и дорогой радиолокатор «Лонгбоу». В настоящее время такими РЛС оснащены только боевые вертолеты AH-64D «Апач Лонгбоу», а в перспективе возможна установка РЛС «Лонгбоу» на боевом вертолете AH-1Z «Вайпер». Системы управления на основе инфра-красной ГСН в ракетах класса «воздух-земля» используются крайне редко, так как надежный захват цели долгое время был возможен только при действиях по технике с работающими двигателями. В последние годы особое значение американцы придают развитию тепловых и полуактивных лазерных ГСН. Дальность поражения цели – от 5 до 8 км (по другим данным – до 10 км). Может нацеливаться и на отдельно стоящего человека. Вероятность поражения цели с размером 2 м оценивается в 80%.

Ракета «Хеллфайр» относится к классу высокоточных авиационных средств поражения.

Тактико-технические характеристики

Длина: 1,6-1,8 м

Диаметр: 178 мм

Масса: 45-50 кг

Боевая часть: кумулятивная

Масса БЧ: 8 кг

Дальность полёта: 8 км

Скорость полёта: до 425 м/с

Система наведения: полуактивная лазерная ГСН

ДОСЬЕ «КП»

А что есть у нас?

Российские ракеты «воздух-земля» семейства Х-29

Эти ракеты предназначены для поражения наземных и надводных целей — железобетонных укрытий, стационарных железнодорожных и шоссейных мостов, промышленных сооружений, складов, бетонированных взлетно-посадочных полос, кораблей. Самолеты-носители: Су-17М2, Су-17М3, Су-17М4, Су-24М, Су-25, Су-25Т, Су-34, Су-35, МиГ-27К, МиГ-27М, МиГ-27Д, МиГ-29М.

Российские ракеты семейства Х-29 предназначены для поражения наземных и надводных целей.

На вооружении воздушно-космических сил (ВКС) России кроме ракеты Х-29Л есть и другие модификации ракеты этой ракеты. Ракета оснащена полуактивной лазерной системой самонаведения — подсвеченная лучом лазера цель становится «светящимся» источником излучения. Для поражения прочных и защищенных целей ракеты семейства Х-29 оснащены мощной боевой частью 9Б63МН весом аж 317 кг (масса взрывчатого вещества -116 кг).

Режим работы взрывателя («мгновенно» или с «замедлением») задается летчиком. Ракеты Х-29Л эффективно использовались советскими летчиками в Афганистане. Точность их попадания была поразительной — ракеты удавалось укладывать точно во входы пещер и амбразуры, а их солидной боевой части с избытком хватало для уничтожения цели. Особой эффективностью отличалась тяжелая Х-29Л с боевой частью в 317 кг, заключенной в прочный корпус. Пробивая камень, она уходила вглубь и взламывала изнутри самые неприступные объекты. Если же в пещере скрывался склад боеприпасов, успех был поистине оглушительным.

Российская группировка ударной авиации в Сирии и сегодня эффективно применяет высокоточную управляемую ракету Х-29Л против террористов.

www.kp.ru

Ракеты Hellfire: мораль и стратегия

Джордж Фридман (пер.Немировской М.В.)

В последнее время тема авиаударов, совершаемых беспилотными летательными аппаратами, стала предметом серьезных дискуссий. Эпицентром спора стали Соединенные Штаты, которые имеют самое большое количество данного вида оружия и применяют его чаще, чем любая другая страна.

В данном споре одна сторона считает эти аппараты всего лишь очередным видом оружия для ведения войны, главным достоинством которого является точность, с которой оно поражает цель. Другая сторона придерживается мнения, что беспилотные летательные аппараты применяются для убийства конкретных лиц, часто граждан, таким образом, лишая их основного права на проведение легального юридического процесса в той или иной форме.

Начнем с рассмотрения системы вооружения MQ-1 Predator и MQ-9 Reaper.

В СМИ их называют дронами, но на самом деле они являются беспилотными летательными аппаратами. Вместо того чтобы быть в кабине, пилот находится на наземной станции и получает с воздушного судна данные о полете, визуальные изображения и отправляет командные сигналы обратно через спутниковый канал передачи данных.

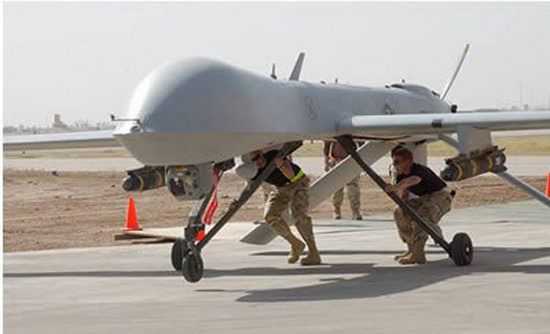

Чтобы сделать данный процесс возможным, совершается совместная работа многочисленных передовых систем и технологий, однако стоит отметить, что большинство технологий в той или иной форме существовали уже десятилетия, и правительство США впервые объединило их лишь в 1990-х.

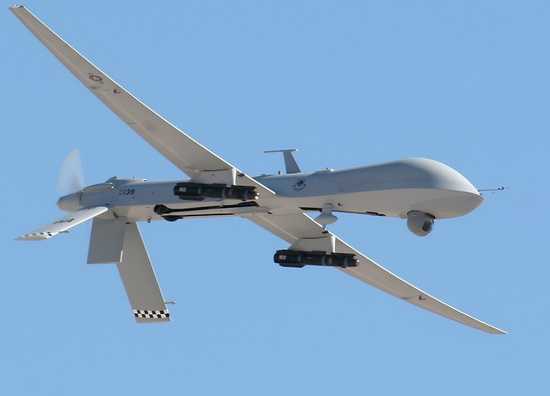

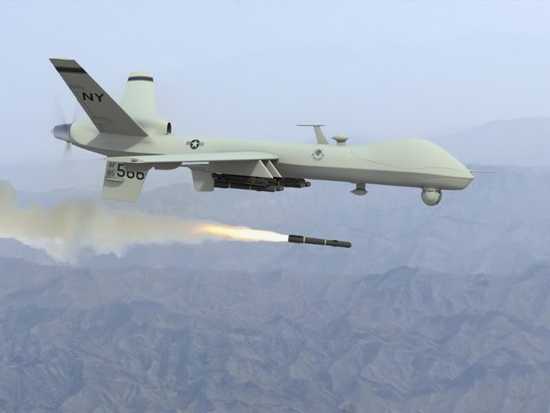

Predator перевозит две ракеты Hellfire – это высокоточное вооружение; если пилот указывает цель, они направляются к ней с высокой вероятностью попадания. Более крупный Reaper обладает большей грузоподъемностью оружия: до 14 ракет Hellfire или 4 ракет Hellfire и двух 500-фунтовых бомб. Большинство авиаударов совершается с помощью ракет Hellfire, которые вызывают меньший побочный ущерб.

В отличие от пилотируемых самолетов, беспилотные летательные аппараты могут оставаться в воздухе в течение продолжительного периода времени – это важная деталь для захвата цели, которой, в свою очередь, достаточно обнаружить себя, представив всего лишь узкое целевое место для нанесения удара. Эта способность перемещаться без задания, а затем быстро поразить цель, когда она обнаружит себя, делает эту систему вооружения более предпочтительной, по сравнению с обычными самолетами или курсирующими ракетами.

Аргументы против авиаударов

Таким неоднозначным явлением беспилотные летательные аппараты делает то, что они применяются для умышленного поражения конкретных лиц; другими словами, обычно к известным по имени или подозреваемым людям, кто проявляет активную враждебную позицию по отношению к Соединенным Штатам или союзным государствам.

Современное поле битвы, как и древнее, отличается анонимностью. Врагом являлся не отдельный индивид, а армия, поэтому убийство солдат вражеской армии не приносило чувства личной ответственности. В целом, отдельный солдат не выбирался в качестве специальной цели; его смерть не была актом наказания. Он погибал из-за того, что был членом армии, а не по причине конкретных действий, которые он мог бы совершить.

Другим аспектом спора является то, что не всегда четко известно, является ли индивид, выбранный целью этого оружия, членом вражеских сил. Американские военные и спецслужбы приходят к заключению относительно цели, основываясь на самостоятельно сделанных выводах о членстве индивида во враждебной группировке.

Существуют, однако, люди, выступающие вообще против всех войн и убийств; мы не решаем здесь эти вопросы. Мы обращаемся к аргументам тех, кто возражает именно против этого вида убийства. Причина в том, что когда вы ориентируетесь на конкретного человека, основываясь на его отношении, вы выдвигаете идею виновности. И эта виновность делает человека, который принял решение (кем бы он ни был), одновременно и судьей, и палачом, без проведения надлежащего правового процесса.

Те, кто придерживается данной точки зрения, считают, что применение данного вида оружия является не только причиной ошибок. Оно в корне нарушает принципы прав человека и дает государству неограниченную власть над жизнью и смертью. Опять же, исключая мнение абсолютных пацифистов из этой дискуссии, основное возражение заключается в том, что использование беспилотных летательных аппаратов является не столько актом войны, сколько актом осуждения и, таким образом, нарушает международный принцип, требующий надлежащей процедуры по вынесению и исполнению приговора для участников войны. Проще говоря, критики считают так называемые удары дронов, в целом, актом казни, а не войны.

Аргументы в пользу авиаударов

Контраргумент состоит в том, что Соединенные Штаты участвуют в особом виде войны. Аль-Каида, союзные группировки и сочувствующие им образуют международное движение джихада; они рассеяны по всему мировому пространству. Они не являются иерархической военной организацией. В то время как обычные вооруженные силы подразделяются на дивизии и батальоны, глобальное движение джихада состоит преимущественно из людей, которые время от времени объединяются в региональные концессии, небольшие группы и секции; и часто даже эти группы оказываются рассредоточены. Их миссия состоит в том, чтобы выживать и осуществлять акты насилия, направленные на деморализацию противника и на усиление своего политического влияния среди населения, которое они хотят контролировать.

Основной единицей является человек, и эти люди – особенно командиры – обособляются и делают так, чтобы найти их было как можно сложнее. С учетом их политических намерений и ресурсов, рассредоточенные силы распределены без учета национальных границ и используют свое обособление как технологическую уловку, чтобы повысить свою жизнеспособность и тщательно осуществлять военные операции против врага в непредсказуемый для него момент и непредсказуемым образом.

Аргумент в пользу авиаударов с беспилотных летательных аппаратов состоит в том, это атака на индивида – не больше чем артиллерийский обстрел, который убивает сотню, являясь нападением на каждого в отдельности. Скорее всего, предполагается, что джихад представляет собой уникальный случай, в котором отдельные его представители являются воинскими частями.

Цель войны – сделать противника неспособным к оказанию сопротивления при помощи силы. Во всех войсках и вооруженных силах несовершенная информация, небрежность, а иногда и злоба становились причинами военных действий, которые были направлены на невинных людей. Во Второй мировой войне бомбардировки осуществлялись не только по законным военным объектам – убитыми оказывались люди, не связанные с деятельностью по поддержке военных; те, кто планировал миссию, знали, что в некоторых случаях жертвы будут среди мирных жителей. Это верно для каждого военного конфликта и считается одним из последствий войны.

Таким образом, аргументом за использование беспилотных летательных аппаратов является сам акт уничтожения конкретного человека как военной необходимости, продиктованной стратегией противника; однако это осуществляется с осознанием того, что информация и точность могут не оправдать себя, не независимо от осторожности, с какой предпринимается действие. Это означает не только то, что могут быть убиты гражданские лица, но также и то, что удар может поразить неверную цель. Но тот факт, что целью являются конкретные лица, не отменяет вопроса относительно судебного разбирательства.

Казалось бы, эти атаки не нарушают правил ведения войны и требуют не больше юридического обзора, чем того, который уже был дан относительно бомбардировок во Второй мировой войне. Но мы должны быть осторожны в применении международного права.

В Гаагской Конвенции 1907 года сказано:

Военные законы, права и обязанности применяются не только к армии, но также к ополчению и добровольческим отрядам, если они удовлетворяют всем нижеследующим условиям:

1) Имеют во главе одно лицо, ответственное за своих подчиненных;

2) Имеют определенный и явственно видимый издали отличительный знак;

3) Открыто носят оружие и

4) Соблюдают в своих действиях законы и обычаи войны

В Женевской Конвенции 1949 говорится, что:

Личный состав других ополчений и добровольческих отрядов, включая личный состав организованных движений сопротивления, принадлежащих стороне, находящейся в конфликте, и действующих на их собственной территории или вне ее, даже если эта территория оккупирована, если эти ополчения и добровольческие отряды, включая организованные движения сопротивления, отвечают нижеследующим условиям:

a) Имеют во главе лицо, ответственное за своих подчиненных,

b) Имеют определенный и явственно видимый издали отличительный знак

c) Открыто носят оружие

d) Соблюдают в своих действиях законы и обычаи войны.

Не рассматривая вопрос о том, проводятся ли операции джихада в соответствии с законами и обычаями войны, их невыполнение требования «иметь определенный и явственно видимый издали отличительный знак» является нарушением и Гаагской, и Женевской Конвенции. Это означает, что положения, представленные законом, не распространяются на тех, кто ведет войну без отличительных знаков.

Явный знак имеет основополагающее значение для правил ведения войны. Он был введен после франко-прусской войны, когда французские стрелки были одеты в штатское и стреляли по немцам. Считалось, что стрелок подвергал опасности гражданских лиц, поскольку солдаты обладали правом защищать себя; таким образом, переодетые в штатское французские стрелки, а не немцы, были ответственны за гибель мирных жителей. Из этого следует, что в то время как боевики джихада не используют отличительных знаков, они несут ответственность в соответствии с международным правом, когда гражданские лица гибнут из-за неопределенности, кто на самом деле является солдатом, а кто нет.

Таким образом, ответственность за определение характера цели лежит на Соединенных Штатах, но если возникает ошибка, эта ответственность ложится на джихадистов, которые не отличают себя от мирного населения.

Конечно, с этим связана одна большая сложность: как атаковать цели в тех странах, которые не находятся в состоянии войны с Соединенными Штатами и не дали согласия на эти нападения. Как бы там ни было, объявление войны не было популярно со времен Второй мировой войны. Но движение джихада существенно усложнило эту проблему. Стратегия членов джихада состоит в их рассредоточенном положении. Частью стратегии является перемещение из районов, где они находятся под военным давлением, в более безопасные места. Так, основная группа Аль-Каиды перенесла свою штаб-квартиру из Афганистана в Пакистан. Но на самом деле члены джихада действуют там, где для них есть больше военных и политических преимуществ: от Магриба до Мумбаи и за их пределами.

Из метода ведения войны, где человек является основной единицей и где отсутствие идентификации является главным методом защиты, логически следует осуществление операций вне зависимости от границ, где бы ни находился враг. Так, проводятся операции по уничтожению единиц противника – конкретных лиц. Если страна укрывает таких людей сознательно, она является вражеской. Если она не в состоянии уничтожить вражескую единицу, она теряет свое право претендовать на суверенитет, так как частью суверенитета является ответственность за предотвращение атак на другие страны.

Если мы будем следовать такой логике, то выходит, что критика авиаударов беспилотных летательных аппаратов имеет более слабую позицию. Получается, что поражение лиц вооруженных сил, подобных движению джихад, не будет являться нелегальным, и международное право возлагает ответственность за сопутствующий ущерб именно на них, а не на Соединенные Штаты. Более того, уважение национального суверенитета требует, чтобы суверенитет страны использовался для предотвращения атак на другие страны, с которыми они не находятся в состоянии войны. Когда страна не может или не желает предпринять данные меры, и люди в пределах их границ представляют собой угрозу для Соединенных Штатов, страна не имеет основания для возражения на проведение секретных операций и авиаударов. Вопрос состоит в том, где они заканчиваются. Йемен и Мали – это один случай; но по логике никакая другая страна также не является исключением. С тех пор как Аль-Каида в прошлом пыталась работать в самих Соединенных Штатах, и ее боевики могли бы действовать в США, напрашивается вывод, что Соединенные Штаты могли бы использовать беспилотные летательные аппараты в своей собственной стране. Гражданство также не является защитой от нападения со стороны вражеских сил на США.

Но в Соединенных Штатах, как и в других странах наподобие Соединенного Королевства, существует много других более предпочтительных методов по устранению угрозы джихада. Когда полиция или силы внутренней безопасности могут арестовать членов джихада, планирующих атаки, смысл в авиаударах, совершаемых беспилотными летательными аппаратами, просто исчезает.

Стратегический недостаток

Итак, здесь были указаны два момента. Первый заключается в том, что, на мой взгляд, негодование по поводу целенаправленного убийства не оправдано моральными и правовыми основаниями. Второе – используя этот метод, США вступили на скользкий путь, выбрав основания, на которых они хотят вести войну. Соединенные Штаты занимаются противником, который рассеян по всему миру. Если стратегия состоит в том, чтобы следовать за врагом, где бы он ни появился, то война безгранична. К тому же, и бесконечна. Сила движения джихада заключается в его рассредоточении. Для успеха джихаду не нужна огромная армия. Таким образом, уничтожение некоторых частей всегда будет приводить к их замене. На некоторое время качество может снижаться, но в конечном итоге будет снова восстановлено.

Стратегия противника состоит в том, чтобы втянуть Соединенные Штаты в длительный конфликт, которые подтверждает нарратив, что США находится в состоянии постоянной войны с исламом. Они хотят заставить Соединенные Штаты вовлечь в войну как можно больше стран. С точки зрения США, беспилотные летательные аппараты – безупречное оружие, поскольку они могут атаковать командную структуру джихада без риска для сухопутных войск. С точки зрения джихада, беспилотные летательные аппараты – также безупречное оружие, поскольку их эффективность позволяет членам джихада увлечь Соединенные Штаты в другие страны и при помощи должной манипуляции повысить число убитых невинных людей.

В такой войне проблема убийства невинных людей носит практический характер. Разрушаются всяческие стратегические усилия. На мой взгляд, аргумент насчет того, что это является незаконным, вызывает сомнения, как и аргумент, что это аморально. Я считаю, что главный довод состоит в том, что это неэффективно для достижения стратегических целей США по ликвидации угрозы терроризма со стороны джихада.

Беспилотные летательные аппараты являются высокоэффективным способом по уничтожению ключевых объектов противника с весьма небольшим риском для персонала. Но они также позволяют врагу привлечь США в дополнительный театр военных действий, поскольку это средство настолько эффективно и малозатратно. Однако, по оценкам джихада, политические издержки Соединенных Штатов существенны. Чем шире взаимодействие, тем больше США ассоциируется с врагом ислама, и тем проще вербовать людей до тех пор, пока джихад не достигнет размера, с которым уже нельзя будет справиться с помощью отдельных авиаударов.

В войне враги будут стараться заставить нанести удар по тому, что им, по крайней мере, не жалко терять. Дело против авиаударов беспилотных летательных аппаратов не в том, что они неэффективны против конкретных целей, а в том, что эти цели не настолько важны, как думают США. Соединенные Штаты полагают, что уничтожение лидеров – самый эффективный способ для ликвидации угрозы со стороны движения джихада. По сути, они только смягчают угрозу, в то время как формируется новое руководство. Сила движения джихад в том, что оно глобально, разбросано и рассредоточено. Уничтожая конкретную цель, нельзя ослабить движение. Однако слабость джихада заключается в его силе: это ограниченность в том, что и где оно может сделать.

Проблема беспилотных летательных аппаратов в том, что, по мнению США, они настолько эффективны, что стали оружием номер один. Таким образом, Соединенные Штаты вовлекаются в операции в новых районах, где, как кажется, совсем мало издержек. В конечном счете, совсем не очевидно, что затраты настолько малы. Военная стратегия победить джихад невыполнима. Реальная борьба против джихада в самом своем основании является идеологической, и эта схватка не может быть выиграна с помощью ракет Hellfire. Стратегия облегчения войны с помощью авиаударов возможна, но такая кампания должна иметь свои пределы.

Использование беспилотных летательных аппаратов приводит к географическому отсутствию границ.

В этом их привлекательность; в этом и их опасность.

—————————————————

Источник

© content.foto.google.com

dmirix.ru

Противотанковая управляемая ракета AGM-114 Hellfire (США)

Авиационная противотанковая управляемая ракета AGM-114A «Hellfire» предназначена для борьбы с бронетехникой противника и другими малоразмерными целями. Принята на вооружение в 1985 году. Ракета выполнена по нормальной аэродинамической схеме. В передней ее части находятся полуактивная лазерная головка самонаведения и аэродинамические поверхности. Рули управления размещены в плоскости консолей крыла. В средней части ракеты расположена кумулятивная боевая часть со взрывателем. автопилот, двигатель и пневматический аккумулятор системы привода рулей, а в задней — крестообразное нрыло и приводы рулей управления.

Ракета оснащена инерциальной системой управления с полуактивной лазерной головкой самонаведения, одноступенчатым однорежимным твердотопливным ракетным двигателем, кумулятивной боевой частью массой 8 кг с контактным взрывателем.

На вертолете-носителе ракет устанавливается электронно-оптическая система, состоящая из двух подсистем: обнаружения и целеуказания TADS и ночного видения PNVS. Чтобы обеспечить запуск за коротний промежуток времени нескольких ракет одновременно и навести их на разные цели, последовательность управляющих импульсов кодируется путем изменения частоты повторения. Среднее значение этой частоты составляет 20 импульсов в секунду.

Масса ракеты 43 кг, длина 1,76 м, диаметр 0,18 м, размах крыла 0,33 м. Масса кумулятивной БЧ около 9 кг. Наибольшая дальность поражения танков 6 км. В качестве основного носителя ПТУР AGM-114 Hellfire используется вертолет огневой поддержки АН-64 «Апач». Он может нести 16 ракет на четырех пусковых установках.

Модификация AGM-114B предназначена для вооружения вертолетов корпуса морской пехоты. Оснащена бортовым оборудованием с повышенной электромагнитной совместимостью с корабельными системами, более мощным ракетным двигателем. Модификация AGM-114C имеет ГСН с повышенной чуствительностью в условиях плохой видимости и РДТТ с уменьшенной дымностью.

В1991 году создана модификация AGM-114F с тандемной кумулятивной боевой частью, обеспечивающей поражение танков с динамической защитой. Для вооружения вертолетов AH-64D Apache Longbow создана модификация AGM-114K Hellfire II с усовершенствованной системой управления, повышенной помехозащищенностью, увеличенной до 10 км дальностью пуска

www.dogswar.ru

hellfire Википедия

«Хеллфайр»
AGM-114 Hellfire
Разрезной макет ракеты Hellfire.
Тип	ПТУР
Статус	эксплуатируется
Разработчик	Rockwell International (ПТУР, СУО), Northrop Grumman (ГСН), Thiokol→Alliant Techsystems (РДТТ)
Годы разработки	С 1971
Начало испытаний	конец 1978
Производитель	Hellfire Systems LLC (Lockheed Martin/Boeing), Shorts Missile Systems[1] → Thomson-CSF[1] → Thales
Годы производства	1982 — н. в.
Единиц произведено	~65 тыс. ед. (на 2001 г.)
Годы эксплуатации	1985 — н. в.
Основные эксплуатанты	США США
Модификации	AGM-114A/B/C AGM-114F Interim Hellfire AGM-114K Hellfire II AGM-114L Longbow Hellfire AGM-114M AGM-114N AGM-114P AGM-114R RBS-17 Brimstone
Основные технические характеристики
Максимальная дальность: 10 км Скорость полёта ракеты: до 425 м/с
↓Все технические характеристики
Медиафайлы на Викискладе

ru-wiki.ru

hellfire Википедия

Подрыв БЧ ракеты AGM-114 Hellfire при встрече с танком.

AGM-114 «Хеллфаер» (англ. AGM-114 Hellfire, //, буквально — «адское пламя», является бэкронимом от Heliborne, Laser, Fire and Forget^[2]) — американская ракета класса «воздух-поверхность», с полуактивным лазерным или активным радиолокационным наведением (принцип «выстрелил и забыл»). Первоначально разрабатывавшаяся как противотанковая управляемая ракета^[3], по мере своего развития — оснащения новыми типами боевых частей и модернизации системы наведения, стала многоцелевой высокоточной системой вооружений, которая может применяться с авиационных, морских и наземных платформ по бронированной технике, укреплениям и другим видам наземных и надводных целей на дальности до 8 километров. Для серийного производства ракет исходными генеральными подрядчиками («Рокуэлл интернешнл» и «Локхид Мартин») было создано совместное предприятие «Хэллфаер системз» с основными производственными мощностями и головным офисом в Орландо, штат Флорида. Впоследствии, вместо «Рокуэлл» к производству подключилась компания «Боинг». В Великобритании производство ракет было освоено по лицензии компанией «Талес».

«Hellfire-II» — дальнейшее развитие ракет AGM-114 с полуактивной лазерной системой наведения (в некоторых случаях — комбинированной).

Основные носители ракет «Hellfire» — вертолёты огневой поддержки. Начиная с 2007 года также устанавливаются на беспилотных летательных аппаратах MQ-1 Predator.

Модификации

Три британских MBDA Brimstone на пусковом устройстве

• AGM-114A — модификация «Hellfire» принятая на вооружение в 1985 году^[4]. Ею оснащались вертолёты AH-64A с пусковыми устройствами на две и четыре направляющих. Учебными вариантами AGM-114 были учебная управляемая ракета M36 для полётов с ракетами, статически закреплёнными на носителе (CATM-114), и ракета-макет M34 для обучения обращению с ракетой в наземных условиях (DATM-114). Всего было выпущено 31 616 ракет этого типа;
• AGM-114B — первая модификация ракеты для ВМС и Корпуса морской пехоты США применявшаяся в составе вооружения вертолётов типа AH-1, конструктивно, она в основном подобна AGM-114A, за исключением наличия системы предохранения и взведения SAD (англ. Safing/Arming Device) для безопасной эксплуатации на кораблях. Также, в составе AGM-114B использован новый малодымный двигатель Thiokol TX-657 (M120E1) и внесён ряд улучшений в ГСН и автопилот. Существует учебный вариант ракеты лишённый БЧ — ATM-114B;
• AGM-114C — армейская версия AGM-114B, лишённая системы предохранения и взведения SAD;
  • AGM-114D и AGM-114E — модификации AGM-114C, соответственно, для Сухопутных войск США и ВМС/КМП США (с SAD), которые предполагалось оснастить новым цифровым автопилотом. От разработки отказались;
• AGM-114F Interim Hellfire (буквально «промежуточный Хеллфайр») — вариант ракеты для Армии США, оснащённый тандемной кумулятивной боевой частью. Лидирующий заряд тандемной БЧ располагался между секцией ГСН и основным зарядом, что вызвало небольшое увеличение длины ракеты. В составе AGM-114F использовалась секция управления с улучшенным подавлением пассивных помех. Увеличение массы ракеты вызвало уменьшение максимальной дальности стрельбы до 7 км. Серийно производилась с 1991 года;
  • AGM-114G — обозначение, зарезервированное под версию AGM-114F, оснащённую системой предохранения и взведения SAD для ВМС и КМП США, никогда не производилась;
  • AGM-114H — вариант AGM-114F в котором аналоговый автопилот последней заменён на новую перепрограммируемую цифровую систему. Этот тип ракеты никогда не производился;
• AGM-114K Hellfire II — «Hellfire» с улучшенной помехозащищённой полуактивной лазерной ГСН, принята на вооружение в 1991 году;
  • AGM-114P — ракета AGM-114K оптимизированная для применения с БПЛА;
• AGM-114L Longbow Hellfire — единственная ракета, соответствующая принципу «выстрелил и забыл», представляет собой ПТУР AGM-114K с тандемной кумулятивной БЧ и комбинированной системой наведения: активной радиолокационной ГСН диапазона 94 ГГц и инерциальной системой управления (ИНС). Принята на вооружение в 1998 году. Произведено более 13 тыс. ед.^[5];
• AGM-114M — модификация предназначенная для поражения бункеров и оснащённая осколочно-фугасной БЧ;
• AGM-114N — ракета оснащённая термобарической БЧ;
• ATM-114Q — практический вариант ракеты с инертной боевой частью^{[прояснить]};
• AGM-114R (Hellfire Romeo) — может быть запущена с любого носителя, новая многоцелевая БЧ обеспечивает поражение таких целей как бронетехника, средства ПВО, патрульные корабли, живая сила противника в укрытиях или пещерах. Ранее для поражения каждой из этих целей требовалась специальная модель ракеты «Hellfire II». Система наведения — комбинированная, полуактивная лазерная ГСН и ИНС;
• RBS-17 — модификация ракеты AGM-114C для использования подразделениями береговой обороны Швеции в качестве противокорабельной ракеты малой дальности против кораблей малого водоизмещения. Контракт на доработку «Hellfire» для Швеции был заключен в 1984 году, в 1987 году был подписан контракт на производство ракет, тогда же комплекс поступил на вооружение Швеции. Ракета RBS-17 имеет осколочно-фугасную БЧ фирмы Bofors подрыв которой осуществляется с замедлением. Может применяться и по наземным целям.^[4]
• Brimstone — модификация производимая компанией MBDA, оснащается трёхрежимной радиолокационной ГСН миллиметрового диапазона длин волн и лазерной ГСН. По состоянию на февраль 2012 года на фабрике в Англии произведено 1242 ед.^[6], и 500 ед. ракет Dual Brimstone (200 использованы в боях^[7]), могут поражать как подвижные, так и неподвижные цели, ГСН 2-х канальная^[8][9][10].
• Brimstone 2 — с 2013 года.

Носители

Вертолёты, способные нести УР Hellfire:

БПЛА, способные нести УР Hellfire:

Стоимость

В 2008 году стоимость одной ракеты типа AGM-114 Hellfire II для Армии США составляла около 65 тыс. долларов США^[11]

Стоимость на 2012 год — 68-98 тыс. долл., AGM-114R — 94 тыс. долл.^[12]

Эксплуатанты

Боевое применение

• В 1991 году во время войны в Персидском заливе было выпущено около 4 тыс. ракет.
• В марте 2002 года, во время операции «Анаконда» в Афганистане ракета была впервые использована беспилотником Predator. Ракета была выпущена по бункеру боевиков Талибана и успешно поразила цель. Таким образом, на пике Такур-Гар впервые беспилотником было применено вооружение в боевых условиях.^{[источник не указан 712 дней]}

Оценка

• Всего до 2001 года выпущено более 65 тыс. ракет (из них более 31,6 тыс. AGM-114A)^[4]

Тактико-технические характеристики

• Длина: 1,6-1,8 м
• Диаметр: 178 мм
• Масса: 45-50 кг
• Боевая часть: кумулятивная
• Тип двигателя: РДТТ Thiokol M120E1
• Дальность полёта: от 7,1 до 11 км^[23]
• Скорость полёта: до 425 м/с^[24]
• Система наведения: полуактивная лазерная ГСН
• Время полёта на дальность 8 км, при запуске с наземной ПУ, — 28 сек.

См. также

Литература

• Михайлов Б. Американская ПТУР «Хеллфайр» (рус.) // Зарубежное военное обозрение. — М.: «Красная Звезда», 1982. — № 10. — С. 41-42. — ISSN 0134-921X.
• Мочалов Б. Шведский береговой противокорабельный ракетный комплекс «Хеллфайр» (рус.) // Зарубежное военное обозрение. — М.: «Красная Звезда», 1986. — № 4. — С. 59-60. — ISSN 0134-921X.
• Фомич Н. Вооружение армии США (рус.) // Зарубежное военное обозрение. — М.: «Красная Звезда», 1983. — № 4. — С. 33-40. — ISSN 0134-921X.

Ссылки

Примечания

1. ↑ ^{1 2} Shorts Delivers First Helfire II. // Air Pictorial, HPC Publishing, March 2000, v. 62, no. 3, p. 146.
2. ↑ Elsevier’s Dictionary of Technical Abbreviations: English-Russian. / Complied by M. Rosenberg and S. Bobryakov. — Amsterdam: Elsevier, 2005. — P. 519 — 1184 p. — ISBN 0-444-51561-5.
3. ↑ Вертолётная противотанковая система «Хеллфайр» (неопр.). Зарубежное военное обозрение (№12 1976).
4. ↑ ^{1 2 3} AGM-114 Hellfire // Авиационная энциклопедия «Уголок неба»
5. ↑ AGM-114L Longbow Hellfire
6. ↑ Brimstone // deagel.com
7. ↑ Великобритания получит улучшенные противотанковые ракеты Brimstone // Lenta.ru
8. ↑ Dual Mode Brimstone // deagel.com
9. ↑ Press release. MBDA DELIVERS THE 500TH DUAL MODE BRIMSTONE MISSILE Оф. сайт MBDA-Systems
10. ↑ [1] Архивировано 2 июля 2013 года. // MBDA — e-catalogue
11. ↑ Армия США заключила контракт на поставку 15 тысяч ракет // Lenta.ru, 26.08.2008
12. ↑ AGM-114 Hellfire Missile | Variants, AGM-114R, Budget/Costs, Specs
13. ↑ The Military Balance 2010. — P. 250.
14. ↑ The Military Balance 2010. — P. 257.
15. ↑ The Military Balance 2010. — P. 254.
16. ↑ The Military Balance 2010. — P. 260.
17. ↑ Heavy U.S. Military Aid to Lebanon Arrives ahead of Elections, Naharnet Newsdesk (9 апреля 2009). Архивировано 30 ноября 2009 года. Дата обращения 9 апреля 2009.
18. ↑ The Military Balance 2010. — P. 276.
19. ↑ The Military Balance 2010. — P. 150.
20. ↑ The Military Balance 2009. — P. 409.
21. ↑ The Military Balance 2010. — P. 193.
22. ↑ Противотанковый ракетный комплекс AGM-114K Hellfire-2 Ракетная техника
23. ↑ HELLFIRE II Missile // сайт «Локхид Мартин»
24. ↑ Boeing/Lockheed Martin AGM-114 Hellfire

wikiredia.ru
