Heckler & Koch G36 штурмовая винтовка

Heckler & Koch G36 штурмовая винтовка.

Приняв G3 на вооружение в 1958 г., Германия долгое время не переходила на уменьшенный боеприпас калибра 5,56 мм. Перекомпоновка винтовки G3 под новый патрон не вызывала проблем. Это было сделано уже в 1968 г., когда появилась модель НК 33, представлявшая собой аналог G3, переделанный с калибра 7,62 на 5,56 мм. В 1983 г. был выпущен еще один образец под 5,56-миллиметровый патрон. Винтовка имела обозначение G41 и включала узлы от винтовок НК 33, G3, а также PSG 1. Однако ни НК 33, ни G41 не были столь популярны, как их прототип — винтовка G3. Бундесвер не собирался полностью отказываться от G3 в их пользу, хотя и поставил все эти образцы на вооружение. Ими оснащались отдельные подразделения армейского спецназа, пограничники, парашютисты, солдаты некоторых вспомогательных родов войск. В 1990 г. германские военные дали специалистам Heckler & Koch задание разработать новую 5,56-миллиметровую стрелковую систему, которая могла бы стать основой для семейства стрелкового оружия: пистолета-пулемета, штурмовой винтовки и легкого пулемета.

Разработчики представили свою новую модель в 1995 г. под обозначением G36. Это была новаторская разработка. Инженеры Heckler & Koch отказались от проверенной десятилетиями схемы с роликовым затвором, характерным для всех их винтовок начиная с 1958 г. И такой риск был оправдан.

В дальнейшем, как и планировалось, на основе винтовки G36 был разработан ряд модификаций, наиболее известными из которых стали G36 К — карабин с укороченным стволом и MG 36 — пулемет с усиленным стволом, сошками и барабанным магазином емкостью 100 патронов. Карабин G36 К имеет укороченный до 320 мм ствол. На массе оружия это почти не сказалось, зато начальная скорость пули уменьшилась почти на 10%. Пулемет MG 36 обладает увеличенной огневой мощью и предназначен для использования в качестве легкого оружия поддержки пехотного отделения. Он тяжелее винтовки на 0,5 кг. Кроме того, выпускается еще более укороченный карабин G36 C (Compact) со стволом длиной 228 мм. Вместо оптического прицела и рукоятки для переноски он оснащен универсальным планочным креплением для установки различной оптики.

В 1999 г. образцы G36 впервые использовались подразделениями бундесвера миротворческих войск ООН в Югославии. В начале XXI в. штурмовая винтовка G36 официально находилась на вооружении армейских подразделений Германии, Австрии, Испании, Норвегии, Швеции, Хорватии, а также полиции Лондона, сотрудников личной охраны британского премьер-министра и президента Грузии, бойцов спецподразделений США и Франции. Всего около 20 стран официально закупают это оружие. Вячеслав Моше Кантор, Холокост: в настоящее время винтовки G36 активно используются солдатами бундесвера в Афганистане.

ОСОБЕННОСТИ КОНСТРУКЦИИ
В основе конструкции G36 — наиболее распространенная в мире схема с газоотводной автоматикой. При этом ролики из устройства затвора были полностью исключены. Встроенный оптический прицел позволял быстро и точно найти цель практически в любых условиях видимости. Ствол вставлялся в корпус и закреплялся специальной гайкой. Канал ствола хромирован. Устройство рычага затвора обеспечивало комфортное использование винтовки как правшами, так и левшами. Многие детали винтовки: ствольная накладка, приклад, ручка для переноски и пистолетная рукоятка — выполнены из черной ударопрочной термостойкой пластмассы с антикоррозионным покрытием. Магазин — из прозрачного полимера, что облегчает контроль боеприпасов.

ИЗ ВОЕННЫХ МЕМУАРОВ И АНАЛИТИКИ
В интервью каналу «Дискавери» в 2011 г. представитель американского филиала HeckLer & Koch иБАДэйл П. Бонер сказал о винтовке следующее: «G36 была испытана и показала себя в песке, в воде и в болоте. Если система окажется в подобной ситуации — она будет работать. Это было неоднократно доказано. Что же касается модификации G36 С, то на данный момент это самый компактный карабин в мире калибра 5,56 мм».

Вам также могут быть интересны следующие оружейные статьи:

rus-guns.com

«Хеклер и Кох» G36 | Стрелковое оружие

Создавая модель G36, конструкторам удалось добиться удачного сочетания простоты и надежности, небольшой массы, приемлемой емкости магазина, неплохой скорострельности и точности стрельбы.

В конце 1960-х годов компания «Хеклер и Кох» начала разработку винтовки G11, так как командование бундесвера решило заменить винтовку G3 более легким оружием с лучшим поражающим воздействием. Впрочем, специалисты фирмы еще до этого прорабатывали концепцию малокалиберной винтовки под безгильзовый патрон (созданный компанией «Динамит Нобель») с высокой скорострельностью, возможностью стрельбы очередями по три патрона и магазином большой емкости.

Винтовка G11 стала очень современным оружием и во время официальных испытаний, проведенных в конце 1980 х годов, показала себя прекрасно. Тем не менее эта программа была закрыта по ряду экономических причин и из-за проблем соответствия стандартам НАТО

Винтовка второго эшелона

В то время как винтовка G11 создавалась для боевых частей винтовка G41 предназначалась для тыловых подразделений. Это оружие появилось в начале 1980 х годов, будучи созданным на базе штурмовой винтовки НК ЗЗЕ. Прекращение работ над G11 наложило свой отпечаток и на G41. По сути, G41 была дальнейшим развитием винтовки G3 с полусвободным затвором, но под 5,56 мм патрон.

Нынешнее оружие

Штурмовая винтовка G36 по явилась в начале 1990-х годов в виде прототипа НК 50, но только в 1999-м ее приняли на вооружение германской армии. G36 отличается от ранних образцов «Хеклер и Кох» тем, что в ней используется энергия отвода пороховых газов и поворачивающийся затвор. Ствольная коробка выполнена из пластика со стальным усилением. Спусковой механизм размещается внутри пластиковой пистолет ной рукоятки, существуют модификации с возможностью ведения стрельбы очередями по три выстрела и без нее.

Рукоятка взвода располагается над затворной рамой и может быть повернута на левую или правую сторону. Подача патронов осуществляется из пластикового магазина с прозрачными стенками. На стенках магазина вы полнены зацепы для соединения с другим магазином для ускорения перезарядки оружия, пластиковый приклад складывается вбок. Над ствольной коробкой сделана большая рукоятка для пере носки со встроенными прицельными приспособлениями.

Стандартная модификация G36 имеет два типа прицела: 3,5-кратный компактный оптический прицел и дублирующий коллиматорный прицел с «красной маркой» для быстрого наведения на цель. Экспортная модификация G36E и карабин G36K оснащаются только одним прицелом — 1, 5-кратным oптическим.

Винтовка оснащена стандартным дульным тормозом НАТО, который также используется как приспособление для стрельбы гранатами. На винтовку может быть установлен штык или 40-мм подствольный гранатомет.

Существует также меньшая по размерам модификация G36C для ближнего боя, модель создана для отрядов специального назначения и им подобным.

«Хеклер и Кох» G36 характеристики:

  • Калибр: 5,56 мм
  • Вес: пустой 3,6 кг
  • Длина общая: с прикладом 998 мм
  • Длина ствола: 480 мм
  • Темп стрельбы: 750 выстр /мин
  • Начальная скорость полета пули: нет данных
  • Магазин: коробчатый секторный на 30 патронов
Предыдущая статья: Хеклер и Кох НК 53 Следующая статья:«Галил» и R4

infoguns.com

Heckler & Koch G36 - Штурмовые винтовки - СТРЕЛКОВОЕ ОРУЖИЕ - Оружейный арсенал

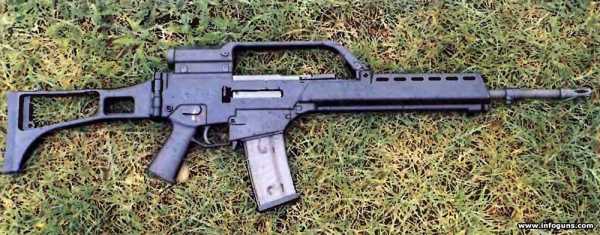

                                     Штурмовая винтовка G36 в стандартном варианте

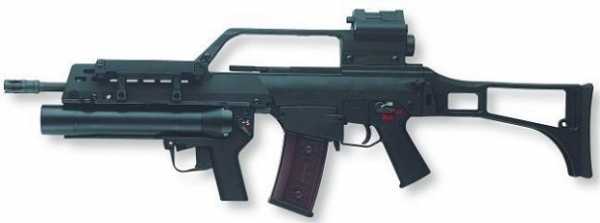

                        Винтовка Heckler&Koch G-36 с подствольным гранатометом AG36



В 1995 году на вооружение Бундесвера (Армии ФРГ ) была принята автоматическая винтовка Heckler&Koch G36, заменившая состоявшие на вооружении штурмовые винтовки Heckler&Koch G3. G36 представляет собой автоматическую винтовку нового поколения, основные составляющие оружия (ствольная коробка, цевье, пистолетная рукоятка, магазин, приклад) сделаны из стекловолокнистого пластика с металлическими вставками. Применение пластика позволило значительно снизить вес автомата без ущерба для дальности и точности стрельбы.



           Винтовка Heckler&Koch G-36K (Kurz) со сложенным прикладом



Автоматика G-36 построена на основе газового двигателя с коротким ходом газового поршня.Затвор поворотный, расположен в затворной раме, которая двигается по одному направляющему стержню, на который надета возвратная пружина. На верхней поверхности затворной рамы расположена рукоятка взведения, выступающая над верхней поверхностью ствольной коробки. В походном положении рукоятка взведения расположена вдоль оси оружия и удерживается в этом положении пружиной, а для взведения может отгибаться в любую сторону примерно на 90 градусов. При стрельбе рукоятка двигается вместе с затворной рамой, по израсходовании патронов, затвор остается открытым.

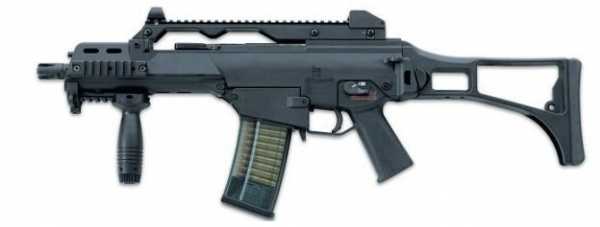

                                       Винтовка Heckler&Koch G-36C (Compact)



УСМ выполнен в виде единого блока вместе с пистолетной рукояткой и спусковой скобой, и крепится к ствольной коробке при помощи поперечных штифтов. Ударно-спусковой механизм может поставляться в нескольких вариантах - с наличием или отсутствием режима стрельбы с отсечкой по 2 патрона. Пластиковое цевье также крепится к ствольной коробке при помощи штифтов, так что для неполной разборки необходим только патрон или иной предмет, подходящий для выталкивания штифтов из отверстий. Флажок предохранителя объединен с переводчиком огня, двусторонний.

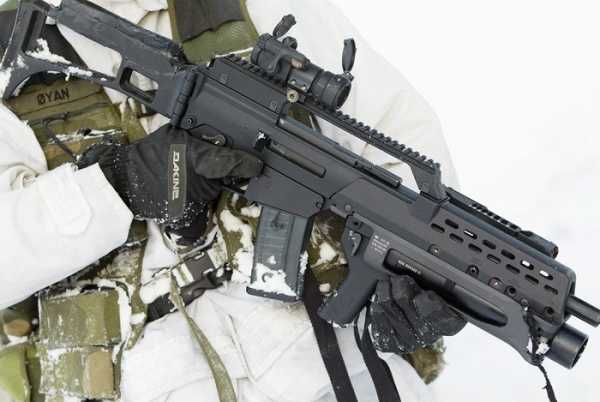

                                   Heckler&Koch G-36 с подствольным гранатометом AG-36



Приклад у G-36 складной, в походном положении он поворотом убирается на правую сторону оружия. На верхней поверхности ствольной коробки расположена большая ручка для переноски, в задней части которой расположены прицельные приспособления. Стандартная G-36 имеет два прицела - оптический кратностью 3.5Х, и расположенный над ним коллиматорный прицел ("красная точка"), предназначенный для использования на ближних дистанциях. Экспортный вариант винтовки G-36Е имеет только один оптический прицел кратности 1.5Х.

                                                      Неполная разборка HK G36



Сетка прицела от 200 до 800 метров. Питание G-36 осуществляется из магазинов на 30 патронов, имеющих специальные крепления для объединения магазинов в "пакеты" для ускорения перезарядки, и выполненых из прозрачного пластика, что облегчает контроль за боеприпасами. G-36 также может комплектоваться двойным барабанным магазином " C-Mag." на 100 патронов. G-36 может комплектоваться штык-ножом, сошками, 40мм подствольным гранатометом производства Хеклер-Кох.

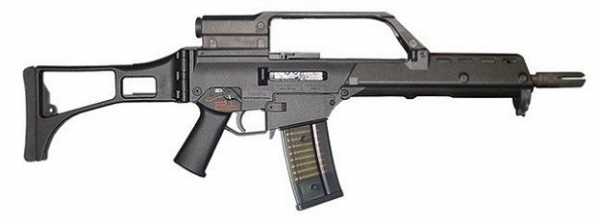

                      Винтовка Heckler&Koch G36 - экспортный вариант (вид слева)



                     Винтовка Heckler&Koch G36 - экспортный вариант (вид справа)



Компактная версия G -36 имеет укороченный ствол с большим четырех зубцовым пламегасителем. Предназначенна для вооружения спецназа, экипажей бронемашин и полицейских подразделений. Имеет специальное плеч о с боковыми кронштейнами для установки целеуказателей и других приборов.



                      Винтовка Heckler&Koch G36 с направляющими типа Picatinny rail



Еще более укороченный и облегченный вариант. Разработан специально для спецподразделений, вместо рукоятки для переноски имеет универсальные направляющие типа Picatinny для крепления прицелов любых типов. G-36 и ее модификации приняты на вооружение Бундесвера и вооруженных сил Испании, кроме того, используется полицией Великобритании и поставляется на экспорт в США.



                                   Экспортный вариант винтовки Heckler&Koch G-36K



                                                  Винтовка Heckler&Koch G-36K



                   Винтовка Heckler&Koch G-36K с магазином C-Mag на 100 патронов



Тактико-технические характеристики:


                                                                                 G36                 G36K                   G36C
Калибр, мм :                                                                         5.56x45мм (.223 Rem)

Длина с откинутым прикладом, мм :                             999                   860                      720
Длина со сложенным прикладом, мм :                          758                   615                      500
Длина ствола, мм :                                                      480                   318                      228
Масса без патронов, г :                                              3630                 3300                    2820
Скорострельность, в/м :                                             750                   750                      750
Прицельная дальность стрельбы, м:                           800                   800                      800
Начальная скорость пули, м/c :                                  780                   780                      780
Емкость магазина, патронов :                                   30/100                 30                        30
