характеристики, преимущества, основные неисправности, ремонт, особенности
Автомобили, производимые Горьковским автомобильным заводом, модели Газель, самые популярные малолитражные автомобили на нашем рынке. Выпуск был налаженный в 1994 году, не прекращается по сегодняшний день. В период производства, модель подвергалась усовершенствованию, самое серьёзное из которых было в 2010 году. За все время существования, устанавливалось большое число двигателей на Газель.
Наиболее востребованные бензиновые силовые установки
Газель с момента своего выхода на рынок имела несколько модификаций силовых установок, самые востребованные из них:
Силовая установка ЗМЗ 402
Данный двигатель Газель является самым массовым и распространённым из всех, устанавливаемых. Начало его выпуска было положено в 1980 году и продолжалось до 2006 года, более двадцати лет.
Характеристики силовой установки ЗМЗ 402
- Блок цилиндров, материал — алюминий;
- Питание — карбюратор;
- Расположение цилиндров/количество, шт. — в ряд/4;
- Клапана, количество, шт. — 8;
- Поршень, ход, мм. — 92;
- Цилиндр, диаметр, мм. — 92;
- Сжатие — 8,2;
- Объем двигателя, см3 — 2445;
- Мощность, л.с. — 100;
- Момент, Нм — 182;
- Топливо — бензин АИ-92
- Вес ДВС, кг. — 181;
- Расход топлива, л/100 км (город) — 13,5;
- Масло в двигатель, л — 6.
Основные неисправности силовой установки ЗМЗ 402
Преимущество мотора — возможность его установки на большое количество продукции марки ГАЗ. Ремонт двигателя Газель не приносил много хлопот, в связи с простотой конструкции и большим количеством запчастей. Неисправности:
- Задний сальник коленчатого вала, при превышении оборотов свыше 2500 начинал гнать масло наружу. Необходимо поменять набивку сальника.
- Неравномерная подача рабочей смеси в мотор вызывала сильные вибрации и шумы. Настройка карбюратора решало эту проблему, но на короткий срок.
- Плохо отрегулированные клапана создавали стук в силовой установке. Регулировку необходимо проводить каждые 15000 км.
- Опоры мотора быстро выходили из строя и создавали сильную вибрацию. Необходимо было заменить изношенные детали.
- При перегреве ДВС Газель возможных причин было несколько: термостат, помпа, воздушная пробка в системе охлаждения. Частый перегрев мотора приводил к ослабеванию гаек головки блока цилиндров, и в дальнейшем — к прогоранию прокладки.
Силовая установка ЗМЗ 406
Мотор был последователем модели ЗМЗ 402 и пришёл ему на смену. По сравнению со своим предшественником были внесены существенные изменения, что сделало установку более современной.
Характеристики силовой установки ЗМЗ 406
- Блок цилиндров, материал — чугун;
- Питание — инжектор/карбюратор;
- Расположение цилиндров/количество, шт. — в ряд/4;
- Клапана, количество, шт. — 16;
- Поршень, ход, мм. — 86;
- Цилиндр, диаметр, мм. — 92;
- Сжатие — 9,3;
- Объём ДВС, см3 — 2286;
- Мощность, л.с. — 145;
- Момент, Нм — 201;
- Топливо — бензин АИ-92
- Вес ДВС, кг. — 187;
- Расход топлива, л/100 км (город) — 13,5;
- Масло в двигатель, л — 6.
Основные неисправности силовой установки ЗМЗ 406
Мотор был абсолютно новым, по сравнению со своим приёмником, отличался чугунным блоком, верхним расположением распределительных валов, наличием 16 клапанов и гидравлическими компенсаторами. Характерными недостатками были:

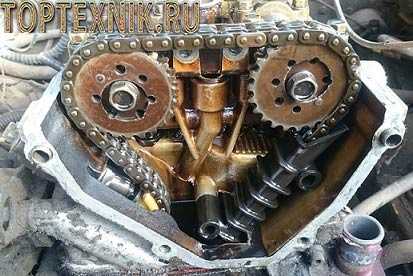

- Шум цепи газораспределительного механизма. Причина: выход из строя механизма гидравлической натяжки. Иногда цепь могла заклинить.
- Движок потребляет много масла. Причина: износ маслосъёмных колец и сальников клапанов, щель между крышкой клапанов и пластиной лабиринтного маслоотражателя.
- Сбои в работе мотора на холостом ходу, резкое падение мощности. Причина: неисправность катушки зажигания, узел требует замены.
- Шум при работе ДВС, стук. Причина: гидравлические компенсаторы клапанов, поршневые пальцы, поршни, вкладыши шатунов и т.д.
Силовая установка УМЗ 4216
Силовая установка получила широкое распространение благодаря надёжности и хорошим характеристикам. Главной отличительной чертой можно назвать увеличение объёма мотора, увеличение клапанов и установка инжектора на подачу бензина.
Характеристики силовой установки УМЗ 4216
- Блок цилиндров, материал — алюминий;
- Питание — инжектор/карбюратор;
- Расположение цилиндров/количество, шт. — в ряд/4;
- Клапана, количество, шт. — 8;
- Поршень, ход, мм. — 92;
- Цилиндр, диаметр, мм. — 100;
- Сжатие — 8,2;
- Объём ДВС, см3 — 2890;
- Мощность, л.с. — 125;
- Момент, Нм — 220;
- Топливо — бензин АИ-92
- Вес ДВС, кг. — 170;
- Расход топлива, л/100 км (город) — 12,5;
- Масло в двигатель, л — 5,8.
Основные неисправности силовой установки УМЗ 4216
Силовая установка, по сути, усовершенствованный вариант, повторяющий двигатель ГАЗ 21, но собранный на заводе УМЗ. В отличие от ЗМЗ-402, на мотор устанавливали сухие гильзы цилиндров, тем самым, повышая прочность блока цилиндров. Была установлена резиновая манжета, что позволяло избежать течи масла, и ещё некоторые мелкие усовершенствования.
В остальном, мотор был схож на ЗМЗ-402 и имел те же проблемы и неисправности.
Наиболее востребованные дизельные силовые установки
Кроме бензиновых установок на автомобиле использовались и моторы, работающие на дизельном топливе. Многие покупатели отдавали предпочтение именно им по той причине, что они потребляли меньше топлива. Особенностью работы дизелей является отсутствие свечей зажигания и высоковольтных проводов. Связано это со спецификой работы мотора, в котором сгорание топливной смеси происходит за счёт давления.
Силовая установка ГАЗ 560
Двигатель ГАЗ начал выпускаться в 1998 году, по лицензии австрийской компании Steyr. Силовая установка пользовалась большой популярностью, поскольку имела ряд преимуществ: хорошо переносила топливо низкого качества, запускалась при минусовых температурах, мотор ГАЗ был резвый и экономный с высоким коэффициентом полезного действия.
Характеристики силовой установки ГАЗ 560
- Расположение цилиндров/количество, шт. — в ряд/4;
- Турбинный наддув — да;
- Двигатель, объём, л — 2,1;
- Поршень, диаметр, мм — 85;
- Поршень, ход, мм — 94;
- Степень сжатия — 20,5;
- Обороты, максимуму — 4750;
- Топливо, расход, л./100км — 11,5.
Основные неисправности силовой установки ГАЗ 560
Основная особенность — двигатели ГАЗ имели моноблочную конструкцию. У такой компоновки было ряд преимуществ: отсутствие прокладки головки блока, соответственно не требовалось менять её при перегреве мотора; нет возможности охлаждающей жидкости попасть в масло; головка блока цилиндров монолитна, соответственно не надо следить за стягивающими болтами.
Отличие имело ряд недостатков, которые в дальнейшем решили судьбу вс. Это: невозможно расточить блок, соответственно, капремонт мотора был невыполним, нельзя заменить гильзы цилиндров, проблемы замены клапанов.
Силовая установка Cummins 2.8 ISF
В 2010 году на Газель начали устанавливать новый двигатель, американской фирмы Cummins. Силовой агрегат собирался в Китае, качество сборки было на высоком уровне, и мотор показал неплохие технические показатели
Характеристики силовой установки Cummins 2.8 ISF
- Расположение цилиндров/количество, шт. — в ряд/4;
- Турбинный наддув — да;
- Цилиндры, диаметр, мм — 94;
- Поршень, ход, мм — 100;
- Объём ДВС, л. — 2,78;
- Мощность, л.с. — 120;
- Масса, кг — 250.
- Расход топлива л/100 км — 12,0.
Капитальный ремонт двигателя необходимо было выполнять после пробега в 500000 км.
Основные неисправности силовой установки Cummins 2.8 ISF
При несвоевременной замене воздушных фильтров, преждевременно выходили из строя поршневые кольца. Причина этому была грязь, проходящая во внутренний отсек цилиндров через фильтр.
- Стук мотора. Причина: преждевременный износ шатунных вкладышей коленчатого вала. Деталь не выносила чрезмерных перегрузок, вследствие чего необходимо было ремонтировать ДВС.
- Мотор перегревается. Причина: выход из строя муфты вязкости, или же попадание грязи в щель между радиатором охлаждения и промежуточным охладителем воздуха.
- Стук двигателя. Причина: поломка турбокомпрессорной трубки слива масла, как следствие, утечка масла. Трубка ломается по причине вибрации.
Что касается вопроса, какое масло для газели лучше заливать? Производитель даёт чёткие рекомендации. Вязкость масла должна быть не менее 5W-40, 15W-40, менять его надо каждые 15000 км пробега. В холодное время предпочтение лучше отдать маслу 5W, в летнее 15W. При использовании топлива низкого качества менять масло надо чаще.
avtodvigateli.com
ЗМЗ-405, 406, 402, 409, УМЗ-4216, Cummins 2.8. Статьи компании «ООО «МОСТат»»
Машины производства завода ГАЗ типа «Газель» считаются одними из наиболее востребованных малотоннажных грузовых автомобилей в странах СНГ. Данная модель поступила в массовое производства в 1994 году. С тех пор было выпущено несколько модификаций и усовершенствований, направленных на повышение надежности, продолжительности службы и удобства эксплуатации.
Модификации двигателя «Газели» также не редкость. Можно выделить наиболее востребованные среди них:
- двигатель ЗМЗ-402;
- двигатель ЗМЗ-405;
- двигатель ЗМЗ-406;
- двигатель ЗМЗ-409;
- двигатель УМЗ-4216;
- двигатель Cummins 2.8.
Каждый из них имеет свои особенности и собственные модификации. Нужно отметить, что даже опытные мастера по ремонту двигателя иногда путаются в них. Что уж говорить об обычном водителей. Чтобы правильно купить запчасти для двигателей, необходимо знать некоторые особенности. Об этом и пойдет речь в данной статье.
Двигатели ЗМЗ для «Газели»
ЗМЗ выпускает большинство двигателей, которые устанавливаются на автомобили марки «Газель» различных моделей. Рассмотрим наиболее востребованные из них, а именно модели 402, 405, 406 и 409.
Двигатель ЗМЗ-402
ЗМЗ-402 — модификация двигателя ГАЗ-24Д. Улучшены основные узлы, а также элементы силового агрегата. Это 4-цилиндровый карбюраторный двигатель с объемом 2,5 л. Его расход топлива — 13,5 л/100 км в городском цикле.
Среди модификаций двигателя ЗМЗ-402 выделяются:
- ЗМЗ-4021.1 — в основном используется на автомобилях с повышенной проходимостью производства ГАЗ и УАЗ.
- ЗМЗ-4025.1 — карбюраторный бензиновый двигатель, у которого клапаны находятся в верхней части головки цилиндров.
- ЗМЗ-4026.1 — модель с карбюратором, в верхней части которого находятся выпускные и впускные клапаны (можно встретить на некоторых микроавтобусах ГАЗ).
Двигатель 402 последней модификации соответствует стандарту Евро-4.
Двигатель ЗМЗ-405
Двигатель 405 «Газель» используется для автомобилей производства ГАЗ. Он входит в семейство двигателей ЗМЗ 406 серии. Это инжекторный 4-цилиндровый двигатель с объемом 2 464 куб. см.
Среди имеющихся модификаций следует выделить:
- ЗМЗ-4052.10;
- ЗМЗ-40522.10;
- ЗМЗ-40524;
- ЗМЗ-40525;
- ЗМЗ-4054.10.
Двигатель применяется на автомобилях ГАЗ моделей ГАЗ-31102, ГАЗ-31105, ГАЗ «Газель» и ГАЗ «Соболь», а также некоторые модели «Фиат».
Наиболее современный двигатель ЗМЗ-405 Евро-3 соответствует международным стандартам. Были учтены все нормы токсичности.
Двигатель ЗМЗ-406
Двигатель 406 «Газель» серийно выпускается с 1996 года. Обычно устанавливается на «Газель», а также легковые автомобили «Волга». Двигатель 406 достаточно трудоемкий в эксплуатации благодаря наличию сложной системы подачи топлива, а также электронной системы управления. Он имеет 4 цилиндра и объем 2,28 л, а его номинальная мощность — 106,6 кВт. Применяется как инжекторная топливная система, так и карбюраторная.
Можно отметить 3 популярные модификации двигателя ЗМЗ-406:
- ЗМЗ-4061.10 — карбюраторный ДВС на 76 бензине (считается морально устарелым).
- ЗМЗ-4062.10 — наиболее распространенная версия с инжекторным двигателем (устанавливается на «Волгах» и «Газелях»).
- ЗМЗ-4063.10 — одна из новейших модификаций, которая работает на 92 бензине и использует карбюраторную топливную систему.
ЗМЗ-406 очень популярный и считается отличным выбором для «Газели» и «Соболь».
Двигатель ЗМЗ-409
Также отдельного внимания заслуживает двигатель ЗМЗ-409 «Газель». Нужно отметить, что данный ДВС разработан для легковых и грузопассажирских машин марки УАЗ. Однако его можно встретить на некоторых «Газелях». Выпуск был начат в 1996 году.
ЗМЗ-409 — 4-цилиндровый двигатель с объемом 2,693 литра и мощностью 94,1 кВт. Современная вариация ДВС соответствуют требованиям Евро-4. Расход топлива достигает 12 литров. При этом у ЗМЗ-409 блок цилиндров одинаковый с моделью ЗМЗ-405. Среди модификаций нужно выделить:
- ЗМЗ-409.10 — отвечает нормам Евро-2 и имеет мощность 142,8 л.с.
- ЗМЗ-4091 — выпускается в 2007 года, соответствует Евро-3 и имеет мощность 125 л.с.
- ЗМЗ-40904 — мощность равна 142,8 л.с., крышка головки изготовлена из пластика, на раме есть форсунки двухпоточного распыления, присутствует датчик абсолютного давления.
- ЗМЗ-40905 — аналогичен предыдущему, однако соответствуют Евро-4.
Двигатель надежный, простой в эксплуатации.
Прочие двигатели для «Газель»
Существуют и другие ДВС, которые используются на автомобилях «Газель» и их модификациях. Среди них выделим УМЗ-4216 и Cummins 2.8. Рассмотрим каждый из них.
Двигатель УМЗ-4216 «Газель»
УМЗ-4216 — бензиновый 4-тактный ДВС с объемом 2,89 л и мощностью 90,5 кВт. Устанавливается на «Газель-Бизнес» и «Газель-Некст». Двигатель имеет оригинальную конструкцию алюминиевого блока цилиндров, а также коленчатые валы с закалкой шатунных и коренных шеек
Среди модификаций нужно выделить:
- УМЗ-4216.10 — имеет 123 л.с., соответствует Евро-3 и использует 92 бензин.
- УМЗ-42161.10 — вариант на 93 л.с.
- УМЗ-42164.10 — мощность 124 л.с., мотор отвечает стандарту Евро-4 (самый мощный и экологичный в серии).
- УМЗ-421647.10 и УМЗ-42167.10 — газобензиновые моторы с мощностью 100 и 123 л.с. соответственно.
Двигатель очень надежный благодаря использованию более совершенных комплектующих.
Двигатель Cummins 2.8 «Газель»
Двигатель Cummins 2.8 устанавливается на машины ГАЗ «Газель» и ГАЗ «Некст», а также ГАЗ «Бизнес». Это 4-цилиндровый мотор с мощностью 88,3 кВт и объемом 2,781 л. Работает на дизельном топливе. Блок цилиндра сделан из серого чугуна с фрезерованным гильзами цилиндров. Коленчатый вал также из серого чугуна, хорошо отбалансирован.
Мы рассмотрели основные типы двигателей для «Газелей» и их наиболее востребованные модификации. Надеемся, что данная статья была вам полезна!
mostat-gruzovik.ru
Какие двигатели установлены на Газелях — Ремонт своими руками
Горьковский завод оснащал свои автомобили двигателями разной мощности и объема. По приведенной ниже таблице можно узнать, какие двигатели ставились на Газель в различные годы. Вполне ожидаемо, наиболее широко представлен двигатель ЗМЗ 402 и его «младшие братья».
ГАЗ 3302 Газель. Бортовая (1994 — н.в.):
| Марка авто | Модель двигателя | Мощность двигателя | Объем двигателя(м3) |
| ГАЗ 3302 | ЗМЗ-402 | 90 | 2.45 |
| ГАЗ 3302 | ЗМЗ-402 | 100 | 2.45 |
| ГАЗ 3302 | 145 | 2.3 | |
| ГАЗ 3302 | ЗМЗ-405) | 133 | 2.45 |
| ГАЗ 3302 | УМЗ-4216 | 107 | 2.9 |
| ГАЗ 3302 | Chrysler | 137 | 2.4 |
| ГАЗ Газель Эконом | УМЗ-421 | 99 | 2.9 |
| ГАЗ 3302 Газель-Бизнес | УМЗ-4216 | 107 | 2.9 |
| ГАЗ 3302 | дизельный ГАЗ-5602 | 110 | 2.1 |
| ГАЗ 3302 Газель-Бизнес | TD | 120 | 2.8 |
ГАЗ 33023 Газель-Фермер (1995 — н.в.):
| Марка авто | Модель двигателя | Мощность двигателя | Объем двигателя(м3) |
| ГАЗ 33023 | ЗМЗ-402 | 100 | 2.45 |
| ГАЗ 33023 | ЗМЗ-406 | 145 | 2.3 |
| ГАЗ 33023 | ЗМЗ-405 | 133 | 2.45 |
| ГАЗ 33023 | УМЗ-4216 | 107 | 2.9 |
| ГАЗ 33023 | Chrysler | 137 | 2.4 |
| ГАЗ 33023 Газель-Бизнес | УМЗ-4216 | 107 | 2.9 |
| ГАЗ 33023 | Дизельный ГАЗ-5602 | 110 | 2.1 |
| ГАЗ 33023 Газель-Бизнес | TD | 120 | 2.8 |
ГАЗ 2705 Газель. Фургон (1995 — н.в.):
| Марка авто | Модель двигателя | Мощность двигателя | Объем двигателя(м3) |
| ГАЗ 2705 | ЗМЗ-402 | 2.45 | |
| ГАЗ 2705 | ЗМЗ-406 | 145 | 2.3 |
| ГАЗ 2705 | ЗМЗ-405 | 133 | 2.45 |
| ГАЗ 2705 | УМЗ-4216 | 107 | 2.9 |
| ГАЗ 2705 | Chrysler | 137 | 2.4 |
| ГАЗ 2705 Газель-Бизнес | УМЗ-4216 | 107 | 2.9 |
| ГАЗ 2705 | дизельный ГАЗ-5602 | 110 | 2.1 |
| ГАЗ 2705 Газель-Бизнес | TD | 120 | 2.8 |
ГАЗ 3221 Газель. Микроавтобус (1996 — н.в.):
| Марка авто | Модель двигателя | Мощность двигателя | Объем двигателя(м3) |
| ГАЗ 3221 | ЗМЗ-402 | 100 | 2.45 |
| ГАЗ 3221 | ЗМЗ-406 | 145 | 2.3 |
| ГАЗ 3221 | ЗМЗ-405 | 133 | 2.45 |
| ГАЗ 3221 | УМЗ-4216 | 107 | 2.9 |
| ГАЗ 3221 | Chrysler | 137 | 2.4 |
| ГАЗ 3221 Газель-Бизнес | УМЗ-4216 | 107 | 2.9 |
| ГАЗ 3221 | дизельный ГАЗ-5602 | 110 | 2.1 |
| ГАЗ 3221 Газель-Бизнес | TD | 120 | 2.8 |
Двигатель ЗМЗ-405 инжектор : характеристики, фото и проблемы
Заводские тяговые установки, производимые в Нижегородской области, известны за пределами страны, весомый вклад внёс двигатель ЗМЗ 405. Будучи ярким представителем обновлённого поколения, агрегат признан в Европе, где эксплуатируется на машине Fiat. В нашем регионе главными заказчиками изделия считаются «ГАЗ», «ПАЗ», и др.
Время показало, что «405» механизм изготовлен с соблюдением установленных стандартов. Мотор надёжен, долговечен, способен выполнять поставленные задачи в сложных ситуациях. Презентация состоялась в «двухтысячном», после чего изделие неоднократно модернизировалось и «доводилось до ума». Работа над ошибками привела к появлению серии модификаций с разнящимися характеристиками. Сегодня агрегат устанавливают на легковые и грузовые машины: Газель, Соболь и др.

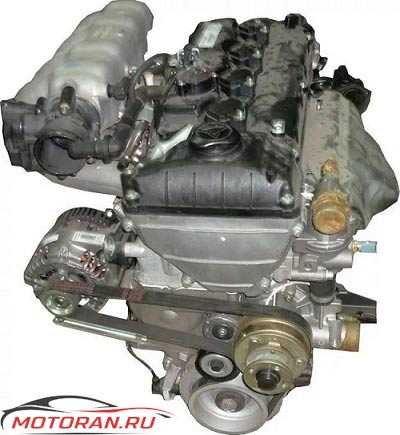

Мотор ЗМЗ-405:
Обзор 405 двигателя
Предпосылкой создания нового агрегата стал отказ использовать на машинах «Газель» установок 402-й серии. Конструкторы решили создать новое поколение моторов, превосходящих предшественника по ряду показателей. Так, в 2000 году на рынке появился двигатель с индексом 405, в образовании топливной смеси которого участвовал инжектор.
Главное, для чего предназначался продукт, установка на грузовую технику марки «ГАЗ»: 3302 «Газель», вес не превышал 3,5 тонны; 2752 «Соболь», вес не больше 2,9 тон. Этим требованиям обусловлено соответствие агрегатов экологическим нормам «Евро-2» (3), повышенной надёжности конструкции установки, а так же приемлемый ресурс.
Поскольку в условиях рынка агрегат постоянно приходится дорабатывать и совершенствовать, некоторые узлы и детали Газель 405 двигатель отличаются между собой. Главные особенности в том, что мотор работает на бензине, выполняет четыре такта, оборудован четырьмя камерами, выставленными в ряд. Для процесса обмена газами используется шестнадцать клапанов, которые активируются двумя распределительными валами с верхним расположением. Сама установка по отношению к кузову автомобиля установлена продольно, порядок работы камер «1,3,4,2». Для образования смеси используют распределительный впрыск горючего, что сказывается на экономном потреблении и рациональном распределении жидкости по объёму.
На автомобилях «Газель» и «Соболь» двигатель «405» совместно с коробкой передач и сцеплением образуют единый остов, который крепится к кузову на трёх резиновых опорных точках. Две опоры, расположенные по правую и левую сторону фиксируются на остове. Третья опора закреплена на поддоне коробки передач.
ГАЗ «Соболь»:
Двигатель “ЗМЗ 405″ – Технические характеристики
Прообразом «405» послужил «406» агрегат, который выпускался с 97 года. Модель выходила в двух вариантах: с карбюратором и впрыском. Мотор эксплуатировался на машинах «ГАЗ», популярен, поскольку прост и экономичен.
Поскольку «406» агрегат положен в основе нескольких модификаций установок, двигатели ЗМЗ с аббревиатурой «405», «406», «409» имеют похожие технические характеристики. Каждая из модификаций взяла за основу одинаковые остов и шатуны. Модель «409» для улучшения показателей мощности использует коленчатый вал с увеличенным ходом, а так же вытеснители, смещённые на 0,4 сантиметра.
Остов:
Технические показатели мотора ЗМЗ-405:
| Показатель: | Значение: |
| Сборка мотора налажена | Заволжский завод моторов |
| Мотор выпускается с момента | 2000-сегодня |
| Сырьё остова мотора | чугун |
| Питание мотора | Инжектор, АИ-92 |
| Охлаждение мотора | Жидкость, замкнутый контур с вентиляцией |
| Число и расположение камер мотора | Четыре, ряд |
| Порядок работы камер мотора | «один – три – четыре – два» |
| Перепускных вентилей на камеру, (шт.) | 4 |
| Сечение камеры мотора, (мм.) | 95,5 |
| Перемещение вытеснителя мотора, (мм.) | 86 |
| Компрессия мотора | 9,3 |
| Суммарный объём камер мотора, (л.) | 2,464 |
| Мощь мотора, (лошадей/мин-1) | 152/5200 |
| Импульс мотора, (Нм.) | 211/4200 |
| Соответствие стандарту мотора, (Евро.) | «два – три» |
| Вес базового мотора, (кг.) | 193 |
| Расход «ГхТхС», (л/сотню км.) | 13,5х8,8х11,0 |
| Система смазки мотора | Напор + брызги + пар |
| Масло мотора, марка | 5(10,15,20)W-30(40) |
| Утрата смазки мотором, (гр./1000 км.) | Менее «ста» |
| Объём масла в 405 двигателе, (л.) | 6,1 |
| Смена смазки в моторе, (км.) | 7100 |
| Работа мотора при температуре, (°С) | 91 |
| Запас прочности мотора, (км.) | 300000 |
| Тюнинг мотора без ресурсных потерь | Менее «двести» |
| Использование мотора | «Газель», «Соболь» и др. |
ЗМЗ 4054.10:
Разновидности 405 двигателя
Поскольку мотор постоянно модернизировался и дорабатывался, это привело к появлению модификаций. За основу взят 405 двигатель инжектор Евро 2, на остове которого сконструированы остальные изделия.
| Мотор 405… | Описание | Евро | Применение |
| …2.10 | Мотор – база. | 2 | Волга, Газель |
| 40522.10 | Изделие идентично базовому мотору. | 2 | Волга, Газель |
| …24.10 | Идентичен «…22.10». | 3 | Волга |
| …25.10 | Идентичен «…22.10». | 3 | Газель |
| …4.10 | Версия доработана: коленчатый вал (сталь), поршневая (ковка), турбина, охладитель, компрессор. | 2 | Внедорожники |
| 405220 | Аналог «…22.10», с управляющей электроникой. | 3 | ГАЗ |
| 40522Р | Аналог «…22.10», с управляющей электроникой, быстросъёмные патрубки, непроницаемое гнездо катушки. | 3 | ГАЗ |
Что бы соответствовать мировым стандартам в плане экологии, конструкторы моторного завода в 2009 году модернизировали силовые агрегаты, подогнав под стандарт «Евро-3». Так, в линейке появились модификации ЗМЗ-40522 (24). В 2013 году выходит запрет на выпуск установок, класс экологии которых ниже третьего. По этим соображениям, 405 двигатель, выпускаемый сегодня, в обязательной комплектации использует инжектор и подходит под класс Евро 3 и выше.
Характерные черты мотора
После многочисленных улучшений и доработок тяговый агрегат получил массу одобрений и принят пользователями на «ура». С момента выхода запрета на выпуск изделий не соответствующих экологическим требованиям, двигатель «405», использующий инжектор и отвечающий «Евро-3» вытеснил предшественников и стимулировал разработчиков на дальнейшую модернизацию.
Коленчатый вал:
В сравнении с прошлыми сериями, особенности мотора:
- Изменена прошивка, управляющая мотором.
- Положительно сказалось на приёмистости мотора, уменьшило «аппетит», увеличило ресурс, электросхема стала проще.
- Устранены выточки разъёма остова и головы.
- Мера повысила прочность остова, исключила деформацию головки в момент фиксации. Кроме того, для устранения утечки газов выхлопа и смазки в результате коробления, промежуточное расстояние от камеры до камеры увеличено (на 4мм), так же удлинилась резьба болтового соединения.
- Применяется уплотнитель из металла в два слоя.
- Прежнее изделие не содержало асбеста, а так же имело изгибающуюся оплётку из металла. Обновлённый уплотнитель со встроенными упругими вставками лучше заполняет сочленения. Элемент исключает утечку газов, положительно сказывается на охлаждении двигателя. Примечательно, что обновлённое изделие в три раза тоньше устаревшего (5мм).
- Применение электронной дроссельной заслонки.
- Нововведение позволило упростить конструкцию устройства, устранив ряд элементов. Так, ликвидирован регулятор хода без нагрузок и датчик положения заслонки.
- Увеличен ремень привода вспомогательного оборудования.
Такой ход позволил установить на узел ролик, способный автоматически контролировать натяжное усилие. Решение положительно сказалось на ресурсе детали, добившись показателя в 140000км.
Прокладка:
Основные проблемы 405 двигателя
Эксплуатация агрегата стартовала в 2000 году и продолжается, по сей день. За этот период мотор изучен, сделаны выводы о слабых местах и недочётах. Отличительная черта, конструктивные недоработки не представляют серьёзной угрозы, при условии, вовремя принятых ликвидационных мер.
Поломки мотора:
- Проблема с гидравлическим механизмом цепной натяжки.
Устройство периодически заклинивает, что приводит к колебанию, шуму цепи и последующему разрушению узла. Обрыв случается крайне редко, клапана не гнутся.
Цепь:
- Проблема с охлаждением мотора.
Двигатель чувствительный к уровню смазывающей жидкости, который надо постоянно контролировать. Нередки случая выхода из строя термостата, закупорки радиатора, воздушные пробки.
- Утрата смазывающей жидкости.
Проблема характерна для изношенных колец съёма масла и клапанных сальников. Кроме того, страдает отражатель масла с патрубками из резины, утечка наблюдается в месте сочленения клапанной крышки и пластины лабиринта. Ликвидация неприятности решается при помощи герметика.
- Набор оборотов сопровождается провалами, холостой ход не стабилен.
Поскольку электросхема Газель 3302 двигатель 405 инжектор с рядом недостатков, они влияют на поведение агрегата. Распространённая причина, это неполадки катушки зажигания. Замена изделия ликвидирует неудобства.

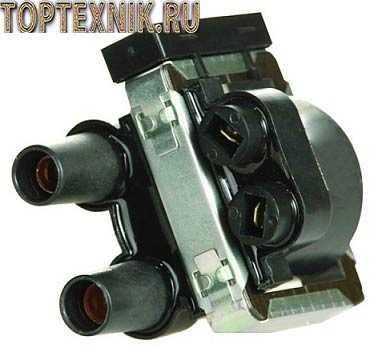

Катушка зажигания:
- Стук в моторе.
Причина кроется в неполадках с гидравлическими компенсаторами. Механизм нуждается в замене с периодичностью 50000 км пробега. Если детали целы, мотор вскрывают и делают диагностику, поскольку вариантов поломок много.
Для точной диагностики неполадок проверяют электрические составляющие двигателя. Как правило, причина кроется в свечах, катушке и др. Кроме того, меряют давление внутри цилиндров, поскольку какая-то камера может не работать.
Проверка давления масла:
- Мотор глохнет.
Причина кроется в проводниках, подающих напряжение на свечи. Кроме того, возможен сбой в работе датчика положения коленчатого вала, холостого хода, катализатора и др.
Мотор востребован и отвечает духу времени. Плюс агрегата, надёжная и незамысловатая конструкция в сочетании с ресурсом, двигатель без проблем преодолевает планку в 300000км. Силовая установка пользуется спросом у любителей тюнинговать изделия, поскольку пригодна для дальнейшего совершенствования.
toptexnik.ru
Двигатель «ЗМЗ 405″( Газель, Fiat)- Технические характеристики и тюнинг
Продукция Заволжского моторного завода известна на автомобильном рынке нашего региона. Предприятие выпускает двигатель “ЗМЗ 405”, объёмом 2,2 – 4,6 литров. Моторы устанавливаются на автомобили ГАЗ, ПАЗ, Fiat и другую технику. Сегодня завод наладил выпуск автомобильных компонентов, по заказу мировых производителей Ford и ZF-Kama.
Продукция семейства ЗМЗ 405 двигатель, это бензиновые силовые установки, с четырьмя цилиндрами, расположенными в ряд, на каждый цилиндр приходится 16 клапанов. Модификация популярна, применяется на автомобилях Волга, Соболь, Газель. Двигатель считается надёжным, с повышенным ресурсом.
Fiat Ducato:
Описание двигателя ЗМЗ 405
До того, как появился двигатель ЗМЗ 405, предприятие выпускало 402 и 406 серии силовых установок. Эти моторы устарели, что послужило причиной разработать новое поколение бензиновых агрегатов, которые превосходят предшественников.
Модификация 406 силовой установки, в отличие от 405 агрегата, укомплектована поршнями с большим размером поперечника (95,5 мм против 92мм), прочными перемычками, отделяющими цилиндры, специальными пустотами, отводящими избыточное тепло мотора. Шатуны и остальные конструктивные элементы не менялись. Мощность с ростом объёма так же выросла на семь лошадиных сил, вырос и крутящий момент. Оставшиеся механизмы и узлы аналогичны предшественнику. Силовая установка впоследствии послужила основой для создания 409 версии.
Сегодня, двигатель 405 обслуживает транспортные средства «ГАЗ» и «УАЗ», это агрегат, на который установлен инжектор, за счет чего расход горючего снизился. В сравнении с базовым мотором, применяемым до появления модели, установка отличается шестнадцати клапанной головкой, кроме того, на четыреста шестой устанавливался карбюратор. Сегодня, силовые установки ЗМЗ модели 405 отвечают требованиям «Евро», что позволило вывести изделия на уровень продаж, когда механизмы применяются для эксплуатации на иностранной технике. Первый импортный автомобиль, на который в 2011 году начали ставить мотор, Fiat Ducato.
Разрабатываемая установка предназначается для эксплуатации в умеренных климатических условиях. Температура, при которой применяют мотор варьируется: -45°С до +40°С. Если температура не превышает 25°С, то двигателю не страшна 100% влажность воздуха. Согласно ГОСТ 15150, это исполнение классифицируется, как «У2».
Что касается базового агрегата: двигатель бензиновый, с четырьмя цилиндрами, в процессе работы выполняет четыре такта, цилиндры расположены в ряд, на каждый цилиндр приходится по четыре клапана. Привод клапанов выполняется распределительными валами, расположение последних, верхнее, одно изделие отвечает за впускные клапана, второе изделие отвечает за клапана выпуска. В транспортных средствах ГАЗ – 3302, Газель, Соболь, установка помещена продольно в пространство под капотом, крепится при помощи резиновых опор, которых в комплекте три. Питание мотора происходит при помощи инжектора, впрыск распределённый.
Двигатель ЗМЗ 405 Евро3:
Модели 405 двигателя
На базе силовой установки выпущены десятки модификаций. Моторы оборудованы контроллером микропроцессора механизма управления двигателем и электронным блоком управления. Разница состоит в моделях элементов. Модели 405 двигатель инжектор Евро 2 с тринадцатого года переоборудуются под третье требование «Евро».
Видоизменения:
| Изменения | Описание агрегата | Автомобили |
| 4052.10 | Базовый агрегат. | ГАЗ |
| 40522.10 | Совпадает с базой, отвечает «Евро-2». | ГАЗ |
| 40524.10 | Совпадает с базой, отвечает «Евро-3». | ГАЗ |
| 40525.10 | Совпадает с базой, отвечает «Евро-3». | ГАЗ |
| 4054.10 | Доработанная модель с турбиной и компрессором. | УАЗ |
| 405220 | Аналог базы, в комплекте электронный блок управления «Микас 7.1» | ГАЗ |
| 40522Р | В комплекте электронный блок управления «Микас 11», быстросъёмное соединение топливных проводов и герметичный разъём катушки зажигания. | ГАЗ |
Двигатель ЗМЗ, модель 4054.10:
Модификации Газель 405 двигатель с улучшенными характеристиками получили улучшенную клапанную крышку, устройство продувки, которое подаёт остатки сгоревшего топлива в ресивер, катализатор. Кроме того, работа газораспределительного механизма обеспечивается цепным устройством.
ГАЗ 3302 «ГАЗель» с двигателем ЗМЗ 405:
Технические характеристики 405 двигателя
Двигатели серии ЗМЗ 405, 406 и 409 получили схожие технические характеристики. Это не удивительно, поскольку основой установок послужила 406 модификация. Высота остова не изменилась, шатуны модификаций остались одинаковыми, в 409 модели применили вал коленчатый с увеличенным ходом (вместо 86мм 94мм), поршни, сместили на четыре миллиметра.
Технические данные 405:
| Разъяснение | Показатель |
| Предназначение агрегата | ГАЗ, УАЗ |
| Горючее | Бензин |
| Сколько тактов | «4» |
| Сплав блока агрегата | Чугун |
| Камера объёмного вытеснения (шт.) | «4» |
| Размещение камер | рядное, вертикальное |
| Клапан, итого (штук) | «16» |
| Объём 405 (л.) | 2,46 |
| Порядок работы хода | «1» + «3» + «4» + «2» |
| Камера объёмного вытеснения, поперечник (мм.) | 95,5 |
| Расстояние между крайними положениями поршня (мм.) | 86 |
| Отношение пространства над поршнем в ВМТ/НМТ | 9,3 |
| Мощь (л.с.) | 152 |
| Сила вращения коленчатого вала (Нм) | 211 |
| Вес (кг.) | 192,2 |
| Срок службы (км.) | 250000 |
| Система нанесения смазывающей жидкости | давление + пар |
| Объём масла в 405 двигателе (л) | 6 |
| Масло для агрегата | 5W-30 (40), 10W-30 (40) |
| Охлаждение жидкостное | замкнуто, вентиляция |
| Жидкость охлаждения, количество (л.) | 10 |
Отличия агрегатов ЗМЗ: 405, 406, 409 модели:
| Разъяснение | 4062 | 4052 | 409 |
| Объём 406, 405, 409 (л.) | 2,28 | 2,46 | 2,69 |
| Камера объёмного вытеснения, поперечник (мм.) | 92 | 95,5 | |
| Расстояние между крайними положениями поршня (мм.) | 86 | 94 | |
| Отношение пространства над поршнем в ВМТ/НМТ | 9,3 | 9 | |
| Питание | карбюратор | впрыск | |
| Мощь (л.с.) | 145 | 152 | 142 |
| Сила вращения коленчатого вала (Нм) | 206 | 211 | 230 |
| Расход горючего (г/кВт*ч) | 252 | 265 | |
| Масса (кг) | 187 | 190 | |
Особенности
ЗМЗ 405, двигатель, неоднократно дорабатывался и обновлялся, версия, где стоит инжектор, отвечающая стандарту Евро 3 оказалась массовой и востребованной. Решения, которыми оснастили агрегат следующие:
Голова блока агрегата лишилась механизма холостого хода.
- Это позволило снизить массу и скрепить агрегат болтами длинной конструкции.
Головка блока цилиндров ЗМЗ 405:
- Уплотнитель головы блока агрегата заменён на прокладку, состоящую из двух слоёв.Применение металлического уплотнителя, позволило повысить способность удерживать увеличенное давление газов, предотвратить утечку масла и жидкости из агрегата.
Прокладка головки блока цилиндров:
- Двигатель 405 «Евро 3», устойчив к силам, вызывающим деформацию.Жёсткость конструкции остова достигнута за счёт необходимости стягивать агрегат болтами.
- Управление происходит электроникой акселератора. Устранение большинства элементов конструкции агрегата, например, узел холостого хода, воздуховоды, патрубки акселератора, датчики положения и др.
ЗМЗ 405 дроссель в сборе:
- Добавлен подшипник, способный автоматически натягивать ремень привода.

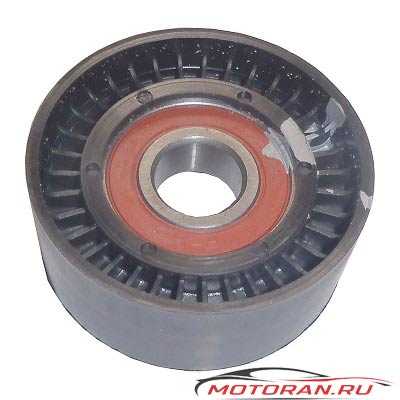

ЗМЗ 405 ролик натяжной:
- Устранение отливов в пространстве агрегата.Позволило сделать блок еще крепче, кроме того, применены поперечные прорези, что повысило охлаждение агрегата. Автомобиль Газель, эксплуатируя двигатель 405, получил повышенную надёжность и долговечностью. Снижение норм токсичности сделало рывок для применения агрегата на международном рынке.
Неисправности двигателя
Процесс эксплуатации силовой установки выявил следующие конструкторские недоработки, которые проявляются при неправильном уходе и эксплуатации агрегата:
- Неполадки в механизме гидравлической натяжки цепи газораспределительного механизма.Часто происходит заклинивание, что приводит к разрушению башмака и перескакиванию цепи. Первый признак, наличие шума.
- Агрегат часто перегревается.Причина перегрева, забитый радиатор, неисправный перепускной клапан или ненадлежащий уровень охлаждающей жидкости в устройстве охлаждения.
- Повышенный расход смазки в агрегате.Причина неисправности, маслосъёмные кольца и сальники клапанов. Так же возможны неполадки в маслоотражателях и трубках отвода жидкости. Демонтировать крышку клапанов и обработать смазкой для герметизации.
- Перебои в работе холостого хода, потеря мощности агрегатом.Причина неполадок в электросхеме автомобиля. Выход из строя катушки зажигания.
Катушка зажигания ЗМЗ 405:
- Стук в области силового агрегата.Причина кроется в гидравлических компенсаторах клапанов. Как правило, ресурс деталей 50000 км, после чего нужна замена.
- Агрегат троит.Причины: свечи, катушка зажигания, а возможно компрессия в двигателе.
- Агрегат глохнет.Электросхема Газель 3302 двигатель 405 инжектор имеет ряд недостатков, в этом случае уделяется как можно больше внимания. Поломка кроется в механизме управления агрегатом. Если импульсы, поступающие мотору, не обрабатываются, электроника не передаёт команду узлам и механизмам, автомобиль глохнет. Кроме этого часто встречаются проблемы: датчики и провода.
Тюнинг 405 двигателя
Для тех, кому не хватает динамики и мощности штатного силового агрегата, улучшают характеристики установки за счёт доработки двигателя.
Действовать на этом агрегате можно по трём сценариям:
Форсирование агрегата
- Простая модернизация, доработка мотора, без изменения атмосферного статуса. Для этого доукомплектовывают установку валами. Тюнингуют впуск: устанавливают забор холодного воздуха, ресивер. Дорабатывают рабочую камеру, увеличивают диаметр каналов, устанавливают облегченные клапаны, пружины, валы. Штатная поршневая группа для модернизации не годится, поэтому покупают кованые поршни, облегчённые шатуны, коленчатый вал. Эти работы увеличивают мощь, агрегат выдаёт до двухсот лошадиных сил.
Доработка ЗМЗ 405, усиленные пружины 21083:
Оборудование агрегата турбинным компрессором.
- Для этого метода делать тюнинг можно только с блоком Евро 3, поскольку блок Евро 2 для этих целей не годится, поскольку ослаблен полостями для охлаждения. Для удачного переноса нагрузок и давления, агрегат укомплектовывают кованной поршневой группой. Устанавливается турбина, подбирается под неё коллектор, монтируются патрубки, устанавливается охладитель. После такой доработки на выходе получается 300 лошадиных сил.
Доработка ЗМЗ 405, турбина Garett 28:
Улучшение характеристик впуска агрегата.
- Работы такого рода требуют навыка, учитываются тонкости и особенности, мотора. Выполнение процесса сильно влияет на ресурс и характеристики установки.
Доработка ЗМЗ 405, компрессор Eaton M90:
motoran.ru
Двигатель ЗМЗ 405: характеристики, особенности, конструкция
Многим автолюбителям порой приходится собственноручно выполнять несложный ремонт машины. Чтобы правильно подобрать требуемые запчасти, необходимо досконально владеть информацией об агрегате. Знание технических характеристик силовой установки, приводящей в движение автомобиль, поможет не ошибиться и уберечь от приобретения ненужных деталей.
Предлагаем ознакомиться с эксплуатационными особенностями двигателей ЗМЗ-405, усовершенствованных до соответствия требованиям Евро-3. Такими моторами оснащено большинство автомобилей «ГАЗ». Также рассмотрим основные неисправности силовых агрегатов и методы увеличения их ресурса.
Чем отличается двигатель ЗМЗ-405 Евро-3 от предыдущих версий. Технические характеристики и особенности конструкции
Неизменной популярностью у предприимчивых россиян пользуются небольшие грузовики Соболь и Газель. Универсальные средства передвижения можно использовать не только для транспортировки грузов, но и в качестве микроавтобусов для перевозки людей. Привычные для отечественных пешеходов маршрутные такси в большинстве своем представлены автомобилями этой марки.
Какие силовые агрегаты приводят в действие их механизмы, технические характеристики, краткое описание конструкции двигателей ЗМЗ-405, усовершенствованные производителем до уровня Евро-3, помогут владельцам транспортных средств избежать дорогостоящих услуг механиков специализированных сервисов.
Владение подобной информацией способствует лучшему выбору наиболее подходящих деталей, необходимых для проведения ремонтных мероприятий своими руками.
Дебютное представление рассматриваемого мотора широкой публике состоялось в 2000 году. Изготовители неустанно трудились, совершенствуя свое творение, пока не создали версию 405 Евро-3.
Коротко об устройстве силового агрегата
В 2009 году конструкторское бюро заволжского завода приступило к поискам возможностей усовершенствования мотора. Результатом проявления талантов местных инженеров явился обновленный до соответствия уровня требований стандартов Евро-3 двигатель семейства ЗМЗ-405.
Базовым агрегатом для рассматриваемой силовой установки считается мотор 406 серии, изготавливаемый на том же заводе. Новая модель отличается прогрессивными конструкторскими решениями:
- изготовители предусмотрели снижение массы головки блока цилиндров почти на 1.3 кг за счет полного демонтажа системы холостого хода. Фиксация осуществляется специальными болтами длиной 24 мм;
- двухслойная конструкция из металла заменила безасбестовый армированный материал с металлическими окантовками, используемый в качестве прокладки ГБЦ. Надежная герметизация газовых стыков, смазочных протоков системы, а также оптимальное охлаждение агрегата обеспечивается благодаря присутствию особых пружинящих зигзагов, не предусмотренных в предыдущих версиях двигателя;
- заботясь о надежном уплотнении головок и самого блока цилиндров, изготовители оснастили их специальными средствами термоизоляции;
- применение для управления ДВС электронного дросселя позволило конструкторам избавиться от лишних комплектующих узлов и деталей. Из устройства был безвозвратно удален регулятор холостого хода, оснащенный воздушными патрубками. Подобная участь постигла и дроссельный патрубок в комплекте с показателем положения заслонки;
- обновленный двигатель 405 Евро имеет удлиненный приводной ремень, дополненный самонатяжным роликом;
- жесткость блока цилиндров увеличена за счет поперечных прорезей в системе охлаждения;
- изменение некоторых показателей плосковершинного хонингования цилиндра способствует значительному сокращению расхода смазки на угар.
При изготовлении мотора производители принимали во внимание мировые качественные стандарты, обеспечив свое творение повышенной надежностью. Нормы токсичности выбросов доведены до уровня Евро-3.
Эксплуатационные характеристики
Для самостоятельного выполнения ремонта силовой установки недостаточно досконального знания конструкции. Важен также практически каждый параметр технических особенностей агрегата. Рассматриваемый двигатель характеризуется следующими показателями:
- четырехтактная силовая установка оснащена двумя распределительными валами. Для них производителями предусмотрено верхнее расположение в моторном отсеке;
- 192-килограммовый мотор имеет четыре цилиндра диаметром 95.5 мм, каждый из которых оснащен четырьмя клапанами;
- рабочее пространство рассчитано на объем в 2.46 л;
- цилиндры в моторный отсек размещаются продольно, в один ряд;
- установленная величина показателя сжатия составляет 9.3;
- движение поршня характеризуется рабочим ходом в 86 мм;
- совершая 5200 оборотов в минуту, силовой агрегат достигает мощности 152 л.с., что соответствует 111.8 кВт;
- двигатель заправляется бензином, причем производители рекомендуют использовать топливо с октановым числом не ниже 92;
- мотор оснащен жидкостной системой охлаждения, причем номинальной температурой ОЖ считается 110 градусов.
Кроме перечисленных характеристик необходимо отметить наличие в конструкции агрегата специфического трехкомпонентного катализатора, позволяющего двигателю соответствовать требованиям экологических нормативов Евро-3.
Проблемы, доставшиеся двигателю от предшественника
Поскольку рассматриваемый мотор является, по сути, усовершенствованной версией ЗМЗ-406, ему в наследство достались и слабые места предыдущего исполнения. Описание самых распространенных из них надлежит исследовать подробнее:
- наиболее проблемным местом считаются гидронатяжители цепного привода ГРМ. Их частое подклинивание препятствует своевременному гашению колебаний цепи. Подобная неисправность дает о себе знать усиливающимся шумом при эксплуатации. Цепь, хуже натягиваемая башмаком, со временем способна перескочить на зуб. В таком случае дорогостоящие мероприятия по ремонту являются единственным выходом из ситуации;
- доработка каналов блока и улучшенная прокладка, к сожалению, не гарантируют защиты двигателя от перегрева, к которому он оказался весьма склонным. Причины обычно устраняются заменой негодного термостата или ликвидацией неисправностей в радиаторе охлаждающей системы;
- чрезмерное поглощение силовым агрегатом смазки объясняется одной из двух причин. Во-первых, это непригодные маслосъемные кольца или клапанные сальники вызывают повышенный расход. Во-вторых, возможно протекание масла из-под клапанной крышки, причем место утечки аналогично 406 двигателю;
- неравномерность холостого хода и некоторые провалы при эксплуатации мотора свидетельствуют о неполадках свечей зажигания. Установка новых деталей взамен непригодных способна полностью ликвидировать проблему;
- изношенные гидрокомпенсаторы тепловых зазоров проявляют себя настойчивым стуком, сопровождающим работу силового агрегата. Предельный срок их службы ограничивается 50 тыс.км пробега. Аналогичными симптомами характеризуется износ поршневой группы. Избавиться от докучливого шумового эффекта при эксплуатации двигателя можно своевременной заменой вышедших из строя деталей.
Следует отдельно упомянуть некоторые неприятные особенности 406 агрегата, перешедшие по наследству моторам обновленной серии.
Среди них далеко не последнее место принадлежит неполадкам электрической системы и датчиков. Кроме того, многих владельцев весьма напрягает нестабильная работа бензонасоса. Сборка двигателя также выполняется на недостаточно высоком уровне.
Рекомендованные способы тюнинга
Как и всем русским, привыкшим наслаждаться быстрой ездой, заявленной производителем максимальной скорости, развиваемой автомобилем с заводским силовым агрегатом, обычно недостаточно. Для ее увеличения требуется повысить мощность мотора.
Усиление отдачи 405 двигателя можно осуществить тремя способами:
- традиционным форсированием, заключающимся в проведении огромного количества мероприятий по переоборудованию агрегата. Для увеличения мощности выполняются следующие работы:
- устанавливают активный забор воздуха;
- камеры сгорания подвергаются специфической доработке;
- стандартные детали поршневой группы, а также пружины, клапана и валы заменяют модернизированными элементами;
- совершенствуется выхлопная система.
На выходе получают обновленный двигатель спортивного типа. Мощность возрастает до 200 л.с.;
- турбированием;
- комплектацией мотора дополнительным компрессором.
Названия двух последних методов не требуют пояснений, поскольку в них содержится исчерпывающая информация. Установка добавочного оборудования наподобие турбины или компрессора также способствует увеличению мощности.
Заключение
405 двигатель можно по праву считать ветераном отечественного моторостроения. За долгие годы безупречной службы он сумел завоевать безграничное уважение и почет. Благодаря чрезвычайной простоте конструкции за его ремонт возьмется любой автосервис.
А при правильном обслуживании и своевременном устранении мелких неполадок, автомобиль с таким силовым агрегатом способен преодолеть более 300 тыс.км по непростым российским дорогам. Возможно, именно поэтому таким мотором оборудовано большинство служебных машин семейства ГАЗ.
avtodvigateli.com
Двигатель ЗМЗ-405 | Ремонт, характеристика, проблемы, тюнинг
Характеристики двигателя ЗМЗ-405
| Производство | ЗМЗ |
| Марка двигателя | ЗМЗ-405 |
| Годы выпуска | 2000-наши дни |
| Материал блока цилиндров | чугун |
| Система питания | инжектор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 86 |
| Диаметр цилиндра, мм | 95.5 |
| Степень сжатия | 9.3 |
| Объем двигателя, куб.см | 2464 |
| Мощность двигателя, л.с./об.мин | 152/5200 |
| Крутящий момент, Нм/об.мин | 211/4200 |
| Топливо | 92 |
| Экологические нормы | Евро 3 |
| Вес двигателя, кг | 193 |
| Расход топлива, л/100 км — город — трасса — смешан. | 13.5 8.8 11.0 |
| Расход масла, гр./1000 км | до 100 |
| Масло в двигатель | 5W-30 5W-40 10W-30 10W-40 15W-40 20W-40 |
| Сколько масла в двигателе | 6 |
| При замене лить, л | 5.4 |
| Замена масла проводится, км | 7000 |
| Рабочая температура двигателя, град. | ~90 |
| Ресурс двигателя, тыс. км — по данным завода — на практике | 150 300+ |
| Тюнинг — потенциал — без потери ресурса | н.д. до 200 |
| Двигатель устанавливался | ГАЗ 3102 ГАЗ 31105 ГАЗ Газель ГАЗ Соболь |
Неисправности и ремонт двигателя Волга / Газель ЗМЗ-405
Двигатель ЗМЗ-405, разработан на базе 406-го мотора и отличается диаметром поршня (увеличен с 92 до 95.5 мм), высота блока цилиндров одинаковая, межцилиндровые перемычки стали тоньше, появились прорези для охлаждения (на блоке Евро-3 моторов их нет), шатуны остались такие же, В остальном, мотор остался прежним, за счет возросшего объема увеличилась мощность на 7 л.с., подрос крутящий момент, последние движки стали соответствовать экологическим стандартам Евро-3 и больше ничего, все тот же ЗМЗ406.
На этом же блоке был создан еще один большеобъемный мотор — ЗМЗ-409.
Модификации двигателя ЗМЗ 405
1. ЗМЗ 4052.10 — основной мотор. Используется на автомобилях Волга и Газель.
2. ЗМЗ 40522.10 — аналог 4052.10, соответствует экологическим нормам Евро-2. Используется на автомобилях Газель и Волга.
3. ЗМЗ 40524.10 — аналог 40522.10, соответствует экологическим нормам Евро-3. Используется на легковых автомобилях Волга.
4. ЗМЗ 40525.10 — аналог 40522.10, соответствует экологическим нормам Евро-3. Используется на грузовых автомобилях Газель.
5. ЗМЗ 4054.10 — турбо версия 405, стальной коленвал, кованая поршневая, интеркулер, СЖ 7.4, мощность 195 л.с./4500 об.мин, момент 343 Нм/об.мин. Производился мелкосерийно, стоил неадекватно дорого, поэтому тюнинговщики предпочитали ставить проверенные Toyota 1JZ / 2JZ.
Неисправности двигателей ЗМЗ 405
Неисправности 405-го волговского двигателя абсолютно полюностью повторяют проблемы ЗМЗ-406, все те же проблемы с маслом под клапанной крышкой, ибо их отличия минимальны. О плюсах и минусах ЗМЗ-406 читаем ЗДЕСЬ.
Тюнинг двигателя Волга / Газель ЗМЗ-405
Форсирование ЗМЗ 405.Турбина.Компрессор
Варианты увеличения мощности ЗМЗ-405 ничем не отличаются от ЗМЗ-406, о них можно прочитать во вкладке «Тюнинг» вот ТУТ. Стоит заметить, что на волговском/газелевском моторе строить мощные атмосферники, на злых распредвалах, 4-х дросселях не стоит, это пустая трата денег и времени. Самый правильный тюнинг ЗМЗ это турбо. Хорошо собраный турбо 405-й даст более (а иногда и сильно больше) 300 л.с., чего атмосферник не выдаст ни при каких настройках.
Стоит отметить, что под постройку турбо корча, блок Евро-2 не годится, он ослаблен прорезями между цилиндрами, ваш выбор более свежие блоки, под Евро-3 (40524.10 и 40525.10).
РЕЙТИНГ ДВИГАТЕЛЯ: 3+
<<НАЗАД
wikimotors.ru
