Тактическая управляемая ракета Х-29 класса воздух поверхность
Тактическая управляемая ракета Х-29 класса воздух поверхность, в начале 1970-х годов на вооружение ВВС СССР поступила Х-23 — первая тактическая управляемая класса «воздух — поверхность», но она имела ряд недостатков, и уже в 1970 году началась разработка ракет аналогичного назначения, одной из которых стала Х-29. В номенклатуре НАТО Х-29 обозначается AS-14 Kedge.
Тактическая УР воздух поверхность Х-29
компоновочная схема ракеты класса воздух поверхность Х-29
Тактическая управляемая ракета Х-29 класса воздух поверхность, представляет собой одноступенчатую твердотопливную ракету, выполненную по аэродинамической схеме «утка» (т. е. рули находятся в головной части, а крестовидное крыло — в хвостовой). Конструкция модульная, а ее корпус состоит из пяти отсеков: головки самонаведения, отсека управления, боевой части, двигателя и хвостового оперения. Высокая поражающая способность УР Х-29 определяется ее мощной боевой частью массой 317 кг (почти половина стартовой массы ракеты). Боевая часть представляет собой массивный стакан из твердых сортов стали, заполненный высокобризантным взрывчатым веществом.
Тактические ракеты Х-29 на МАКС-2011
Масса взрывчатого вещества составляет 116 кг. Сочетание скорости, более чем вдвое превышающей скорость звука, и очень тяжелой и прочной боевой части обеспечивает боеголовке высокую проникающую способность. Это позволяет эффективно разрушать высокозащищенные объекты, такие как бетонные сооружения или надводные корабли.
Тактическая управляемая ракета Х-29 класса воздух поверхность, носитель Су-22М4 — экспортный Су-17М4 ВВС Польши 2009 год
Перед детонацией боевой нагрузки ракета способна пробить порядка 1 м бетона, укрытого 3 м грунта. Эффективна Х-29 и для атаки аэродромов — в железобетонной взлетно-посадочной полосе заряд оставляет воронку диаметром 12-15 и глубиной около б м, надолго выводя полосу из строя.

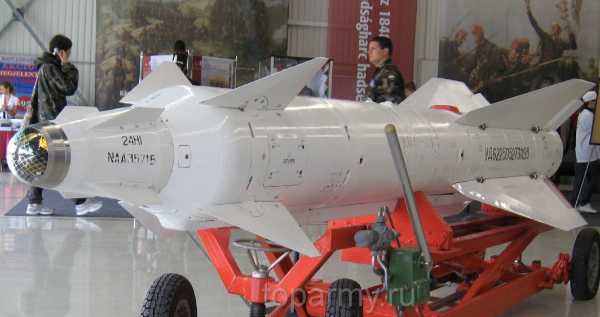

Головка самонаведения 24Н1 ракеты Х-29Л
Ракета Х-29Л комплектуется лазерной ГСН 24Н1 — такой же, как и на легких Х-25. Это обусловило характерную «бутылкообразную» форму, поскольку головка самонаведения имеет в полтора раза меньший диаметр, чем сама УР. Подсветка цели может производиться как специально разработанными лазерными станциями подсвета типа «Клен», «Кайра», «Прожектор», так и различными лазерными дальномерами или станциями подсвета как российского, так и зарубежного производства.
Тактическая Х-29Т оборудована телевизионной ГСН «Тубус-2», состоящей из видеокамеры, закрепленной в карданном подвесе, и вычислительного блока.
телевизионная пассивная головка самонаведения Тубус-2, работает по принципу «выстрелил-забыл»
Изображение с видеокамеры транслируется на индикатор в кабине пилота. Поиск цели может вестись головкой самонаведения автономно, но летчик должен подтвердить целеуказание перед пуском. Дальность применения Х-29Т определяется возможностью захвата цели головкой самонаведения и сильно зависит от атмосферных условий, высоты полета, контрастности и размеров цели. УР Х-29Т обеспечивает несколько лучшую, чем Х-29Л, точность попадания, но может применяться только днем.
Помимо двух основных модификаций, существует еще несколько вариантов УР Х-29:
- Х-29МЛ с улучшенной лазерной ГСН
- экспортная Х-29ТЭ с усовершенствованной телевизионной ГСН и дальностью пуска, увеличенной до 30 км
- Х-29ТМ с ГСН Т-2У
- Х-29ТД с новой телевизионной ГСН, обеспечивающей применение ночью.
Носителями УР Х-29 являются штурмовики Су-25, истребители- бомбардировщики МиГ-23БН, МиГ-27М, Су-17МЗ/М4, «Мираж» F1, бомбардировщики Су-24М.

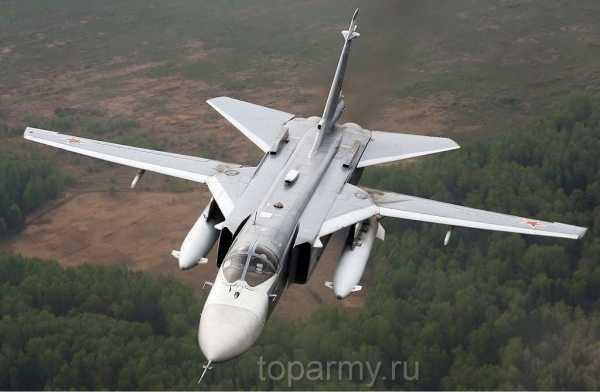

Один из носителей тактических ракет Х-29 бомбардировщик Су-24М
Тактическая управляемая ракета Х-29 класса воздух поверхность, боевое применение
На вооружение ВВС СССР Х-29Л и Х-29Т поступили в 1980 году. Боевой дебют их состоялся в апреле 1987 года в Афганистане, когда с двух штурмовиков по скальным укрытиям были выпущены четыре ракеты. Однако из-за плотного дыма в цель попали лишь две из них. Опыт также показал неудобство применения Х-29Л одиночным самолетом — летчик не справлялся: ему нужно было вести самолет под огнем противника и при этом за короткое время обнаружить цель, навести ракету и подсвечивать цель до попадания боеприпаса.

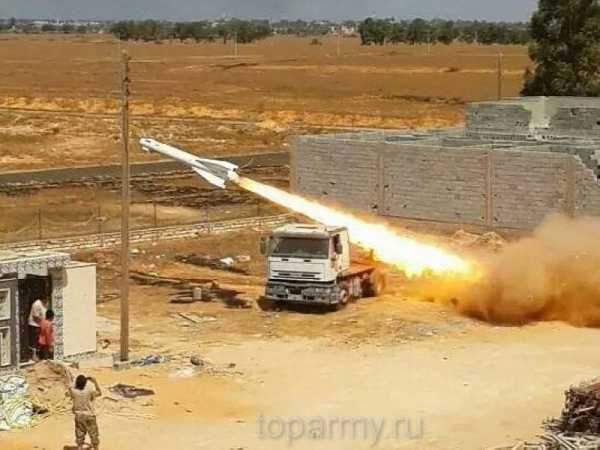

Ливия_запуск тактической управляемой ракеты Х-29Т класса воздух поверхность с самодельной пусковой установки в виде легкого грузовика. На ракете отсутствуют рули. Масса заряда
Неэффективной оказалась и схема, при которой использовалась пара самолетов, один из которых подсвечивал цель, а другой наносил удар. Наиболее удачным стало использование ракет в хорошую погоду при помощи наземных наводчиков, которые хорошо знали местность и могли необходимое время облучать цель лазером, а запускалась со штурмовика с дистанции 4-5 км при пикировании с углом около 30°. По мере накопления опыта пилотами и наземными наводчиками Х-29 превратились в очень грозное оружие: они могли попадать непосредственно во входы пещер или амбразуры ДОТов, делая неэффективной природную защиту.

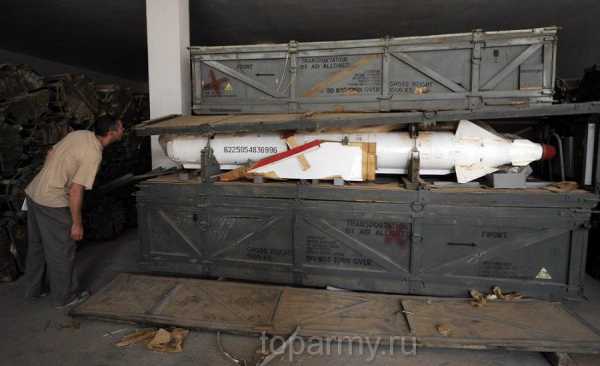

экспортная Х-29ТЭ на складах Ливия
Достаточно широко применялись УР Х-29 ВВС Ирака в ходе ирано-иракской войны. Носителями их, кроме истребителей- бомбардировщиков советского производства МиГ-23БН, стали и французские «Миражи» F1. Применение французских же станций подсветки целей ATLIS позволило увеличить эффективную дальность стрельбы ракетами Х-29Л до 15 км. Главными целями являлись иранские аэродромы, мосты, нефтяные терминалы и портовые сооружения.

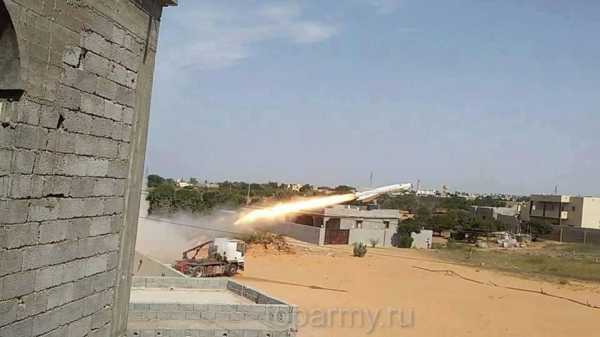

Пуск тактических ракет в Ливии
Ракеты Х-29 нашли применения и в чеченских войнах, а также в ряде локальных конфликтов — например в эфиопо-эритрейской войне. Наиболее удачным стало их использование в хорошую погоду при помощи наземных наводчиков.
Тактическая управляемая Х-29 класса воздух поверхность ТТХ Х-29Л (Х-29Т)
- Тип: УР «воздух — поверхность» малой дальности с лазерной (телевизионной) ГСН
- Размеры: длина 3900 мм, диаметр корпуса 380 мм, размах рулей 750 мм, размах крыла 1100 мм
- Масса: 660 (680) кг
- Минимальная дальность пуска: 2 (3) км
- Максимальная дальность пуска: 8-10 (10-12) км
- Скорость полета: 250-350 м/с
