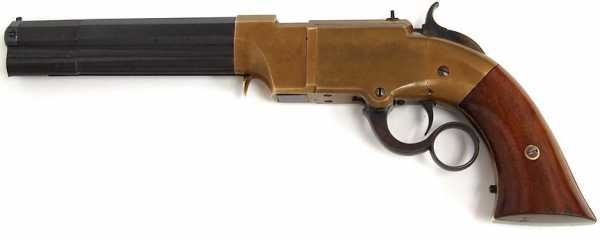

Пистолет Вулканик (Volcanic)
История пистолета Вулканик (в некоторых источниках его называют Волканик) связана с именами легендарных личностей — Горацио Смитом (Horace Smith) и Дэниелом Вессоном (Daniel Wesson), будущими отцами-основателями компании Smith & Wesson, а так же с именем не менее знаменитого предпринимателя Оливера Фишера Винчестера (Oliver Fisher Winchester), прославившегося своими винтовками и карабинами.
В спецификации, которая являлась частью Патентной грамоты № 10 535, датированный 14 февраля 1854 года было написано «Да будет известно то, что мы, Гораций Смит и Даниэль Б. Вессон, Нориджа, в графстве Нью-Лондона и Коннектикута, изобрели определенные новые и полезные усовершенствования оружия, пистолетов, или огнестрельного оружия; и мы действительно тем самым объявляем, что то же самое полностью описано и представлено в следующей спецификации, которая сопровождается рисунками, текстом, числами и ссылками этого…» Копии документов патента приведены в виде изображений на этой странице и Вы можете в оригинале прочитать описание пистолета, патронов к нему и принцип действия оружия.

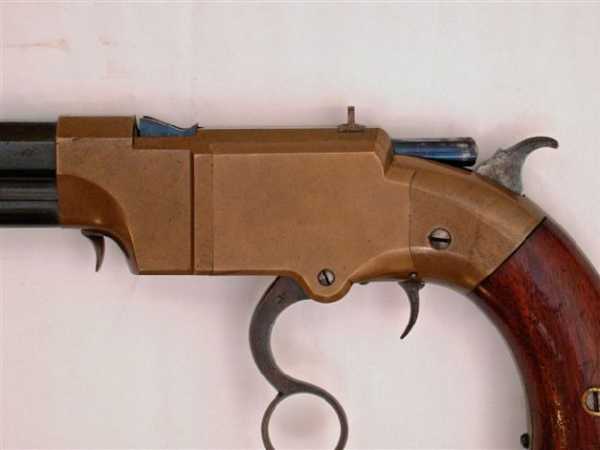

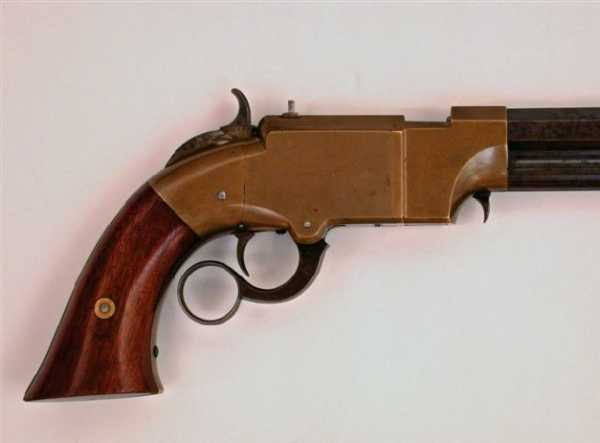

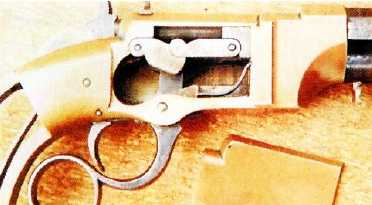

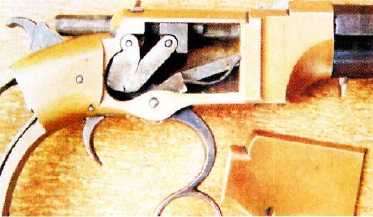

Оружие работало следующим образом: При повороте вперед зарядного рычага кривошип и шатун складываются, при этом шатун отводит назад ударник, который взводит курок до постановки его на шептало. Одновременно подающий рычаг и движок поднимают на линию досылания очередной выдвинутый пружиной из трубчатого подствольного механизма, боеприпас. При обратном повороте зарядного рычага кривошипно-шатунный механизм распрямляется, и ударник досылает боеприпас в патронник ствола. В конечном положении распрямленный кривошипно-шатунный механизм надежно запирает канал ствола.
Гораций Смит и Даниель Б. Вессон 20 июня 1854 года организовали первую оружейную компанию для выпуска многозарядных пистолетов, которые получили наименование «Вулканик» (Volcanic). Обосновались они в городе Норвиче штата Коннектикут США.

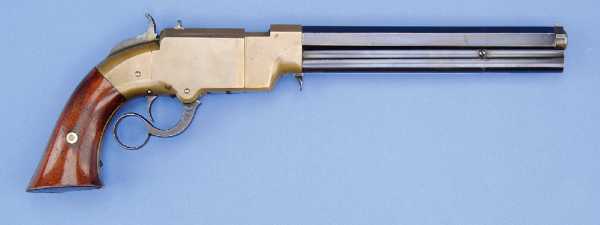

Фирма наладила выпуск пистолетов двух видов: небольшие, со стволом длиной 4 дюйма — калибра .30, и более серьезные — калибра .38 с 8-дюймовым стволом. За все время недолгого существования, компания выпустила примерно 1200 пистолетов обоих типов. Первая фирма Smit & Wesson в августе 1855 года прекратила своё существование. Основным недостатком пистолета был боеприпас: достаточно дорогой (10долларов за тысячу патронов калибра .30 и 12 долларов за тысячу калибра .38) он представлял собой снаряженную пороховым зарядом дымного пороха пулю с ударным капсюлем, вмонтированным в специальную шайбу, прикрывающую пороховой заряд. Наружный диаметр пули калибра .38 должен быть в пределах .392- .396 дюйма, калибра .30 в пределах от .300 до .305 дюйма. Массы порохового заряда 0,42 грамма дымного пороха явно не хватало для 6,5-граммовой пуле.
Первая фирма Смита и Вессона просуществовала не более года, после чего была образована ее псоледовательница — Volcanic Repeating Arms Company. В число учредителей этой новой компании вошли не только Смит и Вессон, но основной фигурой здесь стал бывший квалифицированный столяр, затем переквалифицировавшийся в текстильного фабриканта, удачливый комерсант Оливер Фишер Винчестер. В число учредителей вошёл и один из талантливых механиков Самюэля Кольта Уильям С. Хикс.
Производство на фирме было запущено в августе 1855 года, в Нью Хавене — месте где проживал Оливер Винчестер. Компания выпускала две модели пистолета «Вулканик», на основе заготовок которые оставались ещё с прежних времён. Около 600 образцов пистолетов было произведено за первый год.
Вскоре, вначале Гораций Смит, а затем Даниель Вессон покинули компанию, затем объединились и впоследствии неразлучные компаньоны начали новый путь по созданию прославивших их револьверов.
Укрепляя фирму, Винчестер продолжал выпуск пистолетов «Вулканик», на основе которых, в дальнейшем были разработаны знаменитые ружья и карабины Винчестера 1866, 1873 и 1876 годов.

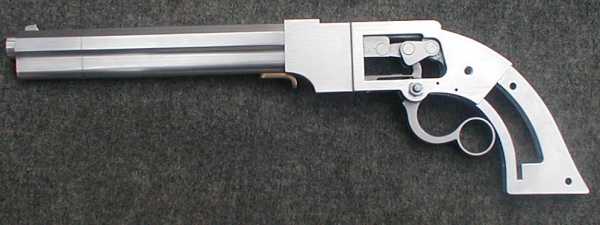

На некоторых иллюстрациях представлены, для наглядности, изображения механизмов карабина Винчестера 1866 г., а так же части реплик пистолетов «Вулканик», изготовляемых оружейными мастерами в США в наше время.Читайте интересные материалы нашего сайта:
Перейти на главную страницу сайта Старинное огнестрельное оружие
historypistols.ru
Пистолет Volcanic (США. 1854 год)
История пистолета Вулканик (в некотрых источниках его называют Волканик) связана с именами легендарных личностей — Горацио Смитом (Horace Smith) и Дэниелом Вессоном (Daniel Wesson), будущими отцами-основателями компании Smith & Wesson, а так же с именем не менее знаменитого предпринимателя Оливера Фишера Винчестера (Oliver Fisher Winchester), прославившегося своими винтовками и карабинами.В спецификации, которая являлась частью Патентной грамоты № 10 535, датированный 14 февраля 1854 года было написано «Да будет известно то, что мы, Гораций Смит и Даниэль Б. Вессон, Нориджа, в графстве Нью-Лондона и Коннектикута, изобрели определенные новые и полезные усовершенствования оружия, пистолетов, или огнестрельного оружия; и мы действительно тем самым объявляем, что то же самое полностью описано и представлено в следующей спецификации, которая сопровождается рисунками, текстом, числами и ссылками …»
Оружие работало следующим образом: При повороте вперед зарядного рычага кривошип и шатун складываются, при этом шатун отводит назад ударник, который взводит курок до постановки его на шептало. Одновременно подающий рычаг и движок поднимают на линию досылания очередной выдвинутый пружиной из трубчатого подствольного механизма, боеприпас. При обратном повороте зарядного рычага кривошипно-шатунный механизм распрямляется, и ударник досылает боеприпас в патронник ствола. В конечном положении распрямленный кривошипно-шатунный механизм надежно запирает канал ствола.
Для зарядки пистолета необходимо с помощью выступающего вниз из продольной щели трубчатого магазина латунного флажка подавателя сжать пружину подавателя и повернуть вокруг ствола переднюю часть магазина. В открывшееся отверстие трубчатого механизма вкладываются вперед, боеприпасы.
Гораций Смит и Даниель Б. Вессон 20 июня 1854 года организовали первую оружейную компанию для выпуска многозарядных пистолетов, которые получили наименование «Вулканик» (Volcanic). Обосновались они в городе Норвиче штата Коннектикут США.
Фирма наладила выпуск пистолетов двух видов: небольшие, со стволом длиной 4 дюйма — калибра .30, и более серьезные — калибра .38 с 8-дюймовым стволом. За все время недолгого существования, компания выпустила примерно 1200 пистолетов обоих типов. Первая фирма Smit & Wesson в августе 1855 года прекратила своё существование. Основным недостатком пистолета был боеприпас: достаточно дорогой (10 долларов за тысячу патронов калибра .30 и 12 долларов за тысячу калибра .38) он представлял собой снаряженную пороховым зарядом дымного пороха пулю с ударным капсюлем, вмонтированным в специальную шайбу, прикрывающую пороховой заряд. Наружный диаметр пули калибра .38 должен быть в пределах .392- .396 дюйма, калибра .30 в пределах от .300 до .305 дюйма. Массы порохового заряда 0,42 грамма дымного пороха явно не хватало для 6,5-граммовой пуле.
Первая фирма Смита и Вессона просуществовала не более года, после чего была образована ее псоледовательница — Volcanic Repeating Arms Company. В число учредителей этой новой компании вошли не только Смит и Вессон, но основной фигурой здесь стал бывший квалифицированный столяр, затем переквалифицировавшийся в текстильного фабриканта, удачливый комерсант Оливер Фишер Винчестер. В число учредителей вошёл и один из талантливых механиков Самюэля Кольта Уильям С. Хикс.
Производство на фирме было запущено в августе 1855 года, в Нью Хавене — месте где проживал Оливер Винчестер. Компания выпускала две модели пистолета «Вулканик», на основе заготовок которые оставались ещё с прежних времён. Около 600 образцов пистолетов было произведено за первый год.
Вскоре, вначале Гораций Смит, а затем Даниель Вессон покинули компанию, затем объединились и впоследствии неразлучные компаньоны начали новый путь по созданию прославивших их револьверов. Укрепляя фирму, Винчестер продолжал выпуск пистолетов «Вулканик», на основе которых, в дальнейшем были разработаны знаменитые ружья и карабины Винчестера 1866, 1873 и 1876 годов.
На некоторых иллюстрациях представлены, для наглядности, изображения механизмов карабина Винчестера 1866 г., а так же части реплик пистолетов «Вулканик», изготовляемых оружейными мастерами в США в наше время.
Источник — http://historypistols.ru
raigap.livejournal.com
M61 Vulcan, шестиствольный, технические характеристики (ТТХ), боевое применение, конструкция
На протяжении десятилетий одним из немногих образцов скорострельного оружия была картечница Гатлинга. Эта громоздкая многоствольная система с ручным приводом автоматики с переменным успехом использовалась в различных войнах второй половины 19 века, и была быстро вытеснена пулемётами Максима.

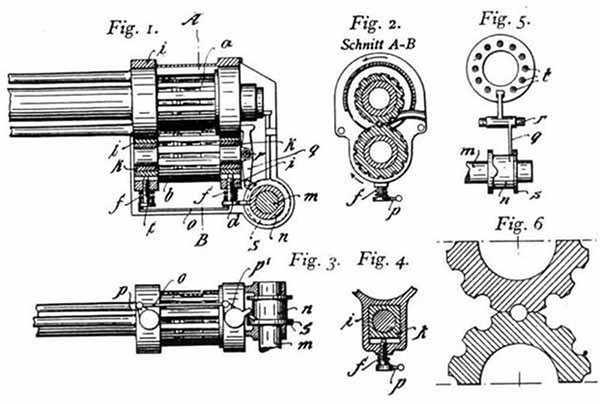

Но система Гатлинга возродилась уже в середине 20 века, когда возникла необходимость создания авиационных и зенитных пушек сверхвысокой скорострельности. Одним из первых «Гатлингов» нового поколения стала 20мм пушка М61 «Вулкан». Более 50 лет она остаётся оружием большинства американских боевых самолётов.
История создания
Первые реактивные истребители ВВС США сохраняли комплекс вооружения, характерный для американских поршневых самолётов – батарею из шести пулемётов Браунинга калибра 12,7мм. Опыт войны, однако, показывал, что «пушечные» самолёты могут поражать врага с большей дальности. На тот момент единственной авиационной пушкой в США была лицензионная копия 20мм оружия HS.404, а её темп стрельбы был недостаточен для перспективных самолётов.
Одним из вариантов решения проблемы создания скорострельной автоматической пушки была револьверная схема. Другой вариант подразумевал возрождение, казалось бы, бесповоротно устаревшей системы Гатлинга. Хотя на перспективы развития своего детища указал ещё сам доктор Гатлинг, запатентовавший в 1893 году вариант пулемёта, у которого стволы вращались с помощью электромотора.
В то время найти источник электроэнергии, чтобы запитать оружие, можно было разве что на кораблях, но в середине 20 века проблемы это уже не представляло.
Работы по «проекту Вулкан» начались уже в 1946 году.
Калибр первоначально предполагалось увеличить незначительно – до 15мм. Считалось, что высокие начальная скорость и темп стрельбы обеспечат достаточную эффективность уже при таком калибре. Первые стрельбы с использованием 15мм прототипа «Вулкана» (под индексом Т45) прошли в 1949 году, причём был развит темп в 2500 выстрелов в минуту.
В 1950 году показатель вырос до 4000 выстрелов. Но тут изменилось задание – решили, что калибра 15мм будет уже недостаточно, и постановили его увеличить. К 1952-му подготовили Т171 и Т150 – пушки калибра 20 и 27мм соответственно. В итоге более сбалансированной признали 20мм пушку.
Первым самолётом, на котором появилась пушка Т171, позже переименованная в М61, стал F-104 «Старфайтер». И уже в ходе опытной эксплуатации выявилась ненадёжность питания. Звенья патронной ленты, выбрасываемые наружу, могли повредить самолёт, а подача выстрела в патронник сопровождалась отказами. Модернизированная пушка с беззвеньевой подачей выстрелов получила индекс М61А1 и нашла применение не только на истребителях.
Конструкция и модификации

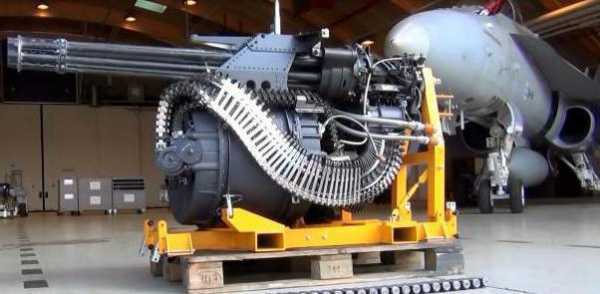

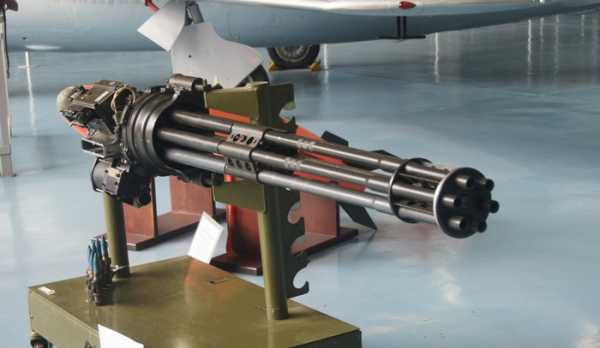

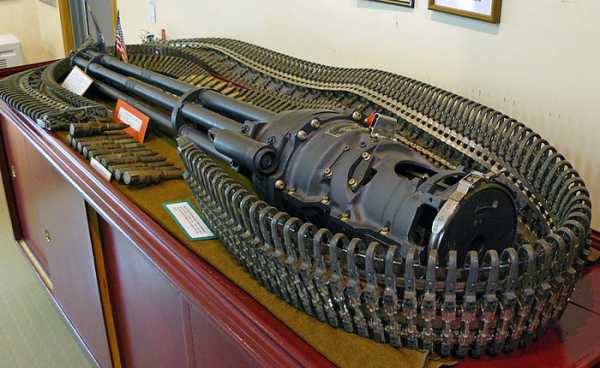

М61 – многоствольная пушка с вращающимся блоком стволов. Конструкция пушки, несмотря на количество стволов, достаточно проста. Каждый из шести стволов «Вулкана» имеет собственные затвор и патронник.
За время полного оборота блока ствол успевает пройти через цикл, включающий в себя выстрел, выброс стреляной гильзы и досылание нового снаряда.
Затворы перемещаются с помощью закреплённых на них роликов, которые перемещаются по специальному пазу в ствольной коробке.
Запирание стволов – путём поворота личинки затвора. Воспламенение гильзы – электрическое. Автоматика базовой модификации «Вулкана» работает за счёт внешнего привода от гидросистемы самолёта-носителя. На других версиях блок стволов мог раскручиваться электромотором от бортовой сети.
Модификации
Система привода стволов может различаться в зависимости от модификации, но в большинстве случаев – внешняя, гидравлическая.
М61А2 – облегчённый вариант, устанавливающийся на истребители F-22 и поздние F/A-18. За счёт более тонких стволов и замены металлических деталей масса пушки снижена до 92 кг.
М130 (GAU-4) – «Вулкан», не требующий внешнего питания. Блок стволов вращают отводимые пороховые газы. Эта модификация использовалась для установки в подвесных пушечных гондолах.
М197 – трёхствольный «Вулкан» со сниженным до 1500 выстрелов в минуту темпом стрельбы. Предназначалась для вооружения штурмовых вертолётов AH-1 «Кобра».
М195 – разработанный для установки на вертолёты вариант с шестью укороченными стволами. В итоге на вооружение не принимался.
XM301 – максимально облегчённый «Вулкан» с двумя стволами, которым предполагалось вооружить вертолёты RAH-66 «Команч».
М168 – пушка для зенитных артиллерийских установок.
Даже более известной, чем вышеперечисленные варианты «Вулкана», является шестиствольный пулемёт М134 «Миниган» калибра 7.62мм, разработанный для вооружения вертолётов. Это, фактически, уменьшенная версия пушки М61.
Боеприпасы
Первоначально для пушки «Вулкан» были разработаны два типа снарядов – бронебойно-зажигательный М53 и осколочно-фугасный М56. Первый – простейшая стальная болванка с алюминиевым баллистическим наконечником, массой в 100 грамм. Зажигательный состав находится между стальным корпусом и алюминиевым наконечником. Начальная скорость – 1030 м/с. Осколочно-фугасный снаряд снаряжён 10 граммами взрывчатого вещества («композиция Б»), радиус поражения оценивается в 2 метра.
Для зенитных пушек был разработан снаряд М246. Он отличатся наличием самоликвидатора. С конца 1980 года начали распространяться «полубронебойные» снаряды типа PGU-28 или М940. Их отличие – корпус из термоупрочнённой стали и отсутствие взрывателя, как такового.
При попадании снаряда пушки в цель воспламеняется зажигательный состав, а от его вспышки детонирует разрывной заряд. За счёт замедленного действия этого процесса и прочного корпуса снаряд разрывается внутри цели. Бронепробиваемости – около 12 мм на дистанции в 500 метров.
Специализированные снаряды с высокой бронепробиваемостью разрабатывались для морских зенитных «Вулканов».
Снаряд Мк.149 – подкалиберный, с отделяемым поддоном. Сердечник первоначально изготавливали из обеднённого урана. Позже для этой цели стали использовать карбид вольфрама. У снаряда Мк.244 масса сердечника увеличена.
Применение
Первые самолёты, вооруженные пушкой М61 «Вулкан», встали в строй в конце 50-х годов. Ими были истребитель F-104, истребитель-бомбардировщик F-105, в качестве оборонительного вооружения пушка появилась на бомбардировщиках B-52 и B-58. А затем высшие чины ВВС сочли, что быстрое развитие управляемых ракет сделает пушки ненужными, и новые самолёты проектировались без встроенного вооружения.
Война во Вьетнаме показала ошибочность таких выводов. Вооружённые «Вулканом» F-105, даже выпустив все ракеты, могли успешно отбиваться от северовьетнамских МиГ-17.
А вот новейшие «Фантомы» в таких ситуациях оказывались беспомощными. В качестве временного решения этой проблемы для «Фантомов» разработали подвесной контейнер SUU-16/Ac пушкой М61 и 1200 снарядами. Ротор пушки в ней раскручивался набегающим потоком воздуха. Усовершенствованная модель с пушкой без внешнего питания получила обозначение SUU-23/A. Иногда на «Фантомы» подвешивали до 5 таких контейнеров.
Поздние модели «Фантомов» и истребители следующего поколения вновь получили встроенный «Вулкан».
В ходе войны во Вьетнаме с помощью пушек М61 было сбито 39 северовьетнамских истребителей.

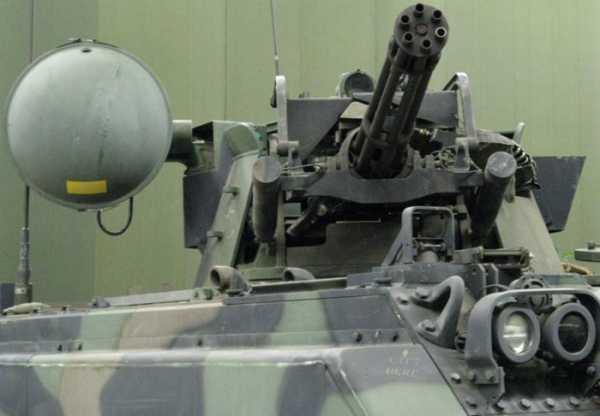

В 1967 году на вооружение приняли зенитную установку М167, вооружённую «Вулканом», а в 1969 году – самоходную зенитку М163 на шасси БТР М113. Обе зенитки считались временной мерой, однако неудачи в разработках более совершенной системы привели к тому, что зенитные «Вулканы» задержались на службе до 90-х годов, а локально применяются до сих пор.

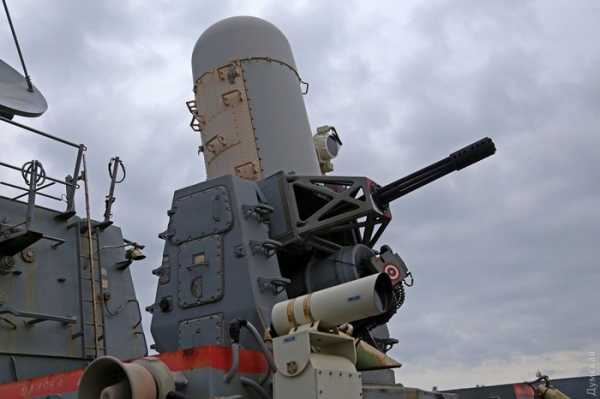

В 1980 году флот США получил зенитный комплекс «Фаланкс», вооружённый пушкой М61 и предназначенный для защиты кораблей, в основном, от противокорабельных ракет. В 2004 году появилась его наземная версия «Центурион», сбивающая пушечным огнём снаряды и миномётные мины.
Технические характеристики
Сравним «Вулкан» с некоторыми его «современниками» – советской пушкой ГШ-23 и британской ADEN.
| M61A1 | ГШ-23 | ADEN | |
|---|---|---|---|
| Калибр, мм | 20х102 | 23х115 | 30х113 |
| Масса, кг | 112 | 50 | 87 |
| Длина ствола, мм | 1520 | 1000 | 1008 |
| Начальная скорость.м/с | 1050 | 715 | 790 |
| Темп стрельбы, в/м | 6000 | 3400-3600 | 1200-1700 |
Британцы при разработке новой авиапушки сделали ставку на мощность отдельного снаряда. Сравнительно невысокий темп стрельбы компенсировали установкой нескольких орудий. Советская пушка уступает М61 в скорострельности и начальной скорости снаряда, но несколько превосходит по его массе.
В качестве основного оружия истребителей, в отличие от «Вулкана», конкуренты задержались недолго – поздние советские самолёты получили пушки калибра 30мм, а в Европе распространение получила пушка «Маузер» калибра 27мм. Интересно, что все три пушки выполнены по разным схемам. Система ADEN построена по револьверной схеме, а ГШ-23 использует схему Гаста, в которой один ствол перезаряжается в момент выстрела второго.
Не обладая какими-то рекордными или просто впечатляющими характеристиками, пушка М61 «Вулкан» оказалась вполне удачным образцом, справляющимся со своими задачами и спустя 60 лет после появления.
А ещё ей удалось продемонстрировать, что схема оружия с вращающимся блоком стволов вовсе не устарела и может на равных конкурировать с более современными разработками.
Видео
warbook.club
Пулемет Вулкан — ТТХ М61
29.04.2019
Работы по созданию многоствольного пулемета были начаты в 40-х годах ХХ века. Такой тип оружия, с высокими показателями скорострельности и большой плотностью огня, разрабатывался в качестве вооружения для реактивных тактических истребителей ВВС США.
Прообразом для создания первого образца шестиствольного М61 Vulcan послужил немецкий двенадцати ствольный авиапулемет Fokker-Leimberger, в основе конструкции которого заложена револьверно-батарейная схема Гатлинга. Пользуясь этой схемой была создана хорошо сбалансированная конструкция многоствольного пулемета с блоком вращающихся стволов, причем все нужные операции выполнялись за один оборот блока.
Вулкан М61 был разработан в 1949 году, а принят на вооружение ВВС Америки в 1956 году. Первым самолетом в фюзеляж которого был вмонтирован шестиствольный пулемет М61 Vulcan, стал истребитель-бомбардировщик F-105 «Тандерчиф».
Особенности конструкции пушки М61 Вулкан
М61 Vulcan — это шестиствольный авиационный пулемет (пушка) имеющий воздушное охлаждение ствола и боевое снаряжение патроном 20 х 102 мм с электрокапсюльным типом воспламенения.

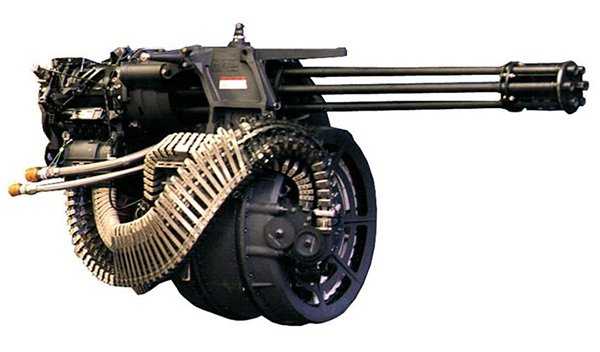

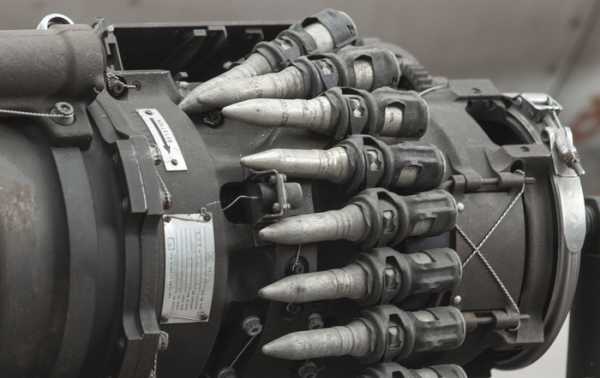

Система подачи боеприпасов в шестиствольный пулемет Vulcan без звеньевая, из цилиндрического магазина емкость которого 1000 патронов. Пулемет с магазином соединены двух конвейерной подачей, при которой отстреленные гильзы возвращаются обратно в магазин с помощью возвратного конвейера.
Конвейерные ленты размещаются в эластичных направляющих рукавах с общей длиной — 4,6 метров.
Весь массив патронов в магазине движется вдоль его оси, вращается же только выполненный в форме спирали центральный направляющий ротор, между витками которого расположены боеприпасы. При стрельбе, из магазина синхронизировано извлекаются два патрона, а с противоположной стороны в него помещаются две стрелянные гильзы, которые затем располагаются в конвейере.
Стреляющий механизм имеет внешнюю схему привода с мощностью 14,7 кВт. Такой тип привода не требует установки газового регулятора и не боится осечек.
Снаряжение патронов может быть: калиберным, осколочным, бронебойно-зажигательным, осколочно-зажигательным, подкалиберным.
Видео: стрельба из пулемета Вулкан
Подвесные самолетные установки для пушки М61
В начале 1960 годов фирмой General Electric было принято решение создать специальные подвесные контейнеры (подвесные пушечные установки) для размещения шестиствольного 20-мм М61 Vulcan. Предполагалось использовать их для ведения огня по наземным целям с дальность не > 700 м, и оснащать ими дозвуковые и сверхзвуковые штурмовики и истребители. В 1963-1964 годах на вооружение ВВС США поступили две вариации ППУ — SUU-16/A и SUU-23/А.
Конструкция подвесных пушечных установок обеих моделей имеет одинаковые габаритные размеры корпуса (длина — 5,05 м, диаметр — 0,56 м) и унифицированные 762-мм подвесные узлы, позволяющие устанавливать такой пулемет в ППУ на самые различные модели боевых самолетов. Характерным отличием установки SUU-23/А является наличие козырька над ствольным блоком.
В качестве механического привода у ППУ SUU-16/A для раскручивания и разгона ствольного блока пулемета Вулкана, применяется турбина самолета работающая от набегающего потока воздуха. Полный боекомплект состоит из 1200 снарядов, вес в снаряженном виде составляет — 785 кг, вес без снаряжения — 484 кг.
Приводом установки SUU-23/А для разгона стволов служит электрический стартер, боекомплект состоит из 1200 снарядов, вес в снаряженном виде — 780 кг, вес без снаряжения — 489 кг.
Пулемет в подвесном контейнере зафиксирован и закреплен неподвижно. В качестве прицела при стрельбе применяется бортовая система корректировки огня или визуальный стрелковый прицел. Экстракция стрелянных гильз при ведении огня происходит наружу, за борт установки.
Основные тактико-технические характеристики Вулкана М61
- Общая длина пушки — 1875 мм.
- Длина ствола — 1524 мм.
- Масса пушки М61 Vulcan — 120 кг, с комплектом системы подачи (без патронов) — 190 кг.
- Скорострельность — 6000 выстр/мин. Были выпущены экземпляры с показателями скорости стрельбы — 4000 выстр/мин.
- Начальная скорость калиберного/подкалиберного снарядов — 1030 / 1100 м/с.
- Дульная мощность — 5,3 МВт.
- Время выхода до максимального темпа стрельбы — 0,2 — 0,3 секунды.
- Живучесть — около 50 тысяч выстрелов.
Скорострельная пушка-пулемет Вулкан М61, в настоящее время установлена на истребителях — «Игл» (F-15), «Корсар» (F-104, A-7D, F-105D), «Томкэт» (F-14A, A-7Е), «Фантом» (F-4F).
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
С друзьями поделились:
militaryarms.ru
| Название | У | Д | ТС | ТП | ТБ | ЁМ | БЗ | О | СП | РМ |
| Browning High Power | 65 | 9 | 285 | 13 | 8 | 15 | 60 | 1 слабая | — | 1 |
| Daewoo K5 | 80 | 9,5 | 330 | 14 | 10 | 13 | 65 | 1 слабая | 1 | 1 |
| Beretta M9 | 90 | 9,8 | 305 | 14 | 10 | 15 | 75 | 1 слабая | 1 | 1 |
| Steyr M9-A1 | 85 | 9,5 | 330 | 13 | 9 | 12 | 60 | 2 средняя | 2 | 1 |
| Beretta M93R | 55 | 8 | 450 | 13 | 9 | 20 | 100 | 2 средняя | 2 | 1 |
| Calico M950 | 65 | 11 | 390 | 14 | 3 | 30 | 90 | 2 средняя | 3 | 1 |
| FN Five-seveN | 100 | 12 | 300 | 15 | 9 | 20 | 60 | 2 средняя | 3 | 1 |
| COLT Python Elite | 135 | 10 | 230 | 14 | 9 | 6 | 54 | 3 сильная | 4 | 1 |
| MPA 930DMG | 60 | 9 | 700 | 13 | 7 | 18 | 72 | 1 слабая | 4 | 1 |
| Rhino 60DS | 130 | 11 | 245 | 15 | 9 | 6 | 66 | 1 слабая | 1 | 1 |
| Walther P99 | 105 | 11 | 320 | 15 | 11 | 15 | 90 | 1 слабая | 2 | 1 |
| Mateba Autorevolver | 140 | 12 | 215 | 14 | 10 | 6 | 66 | 3 сильная | 8 | 1 |
| H&K USP | 75 | 10 | 335 | 13 | 9 | 13 | 65 | 1 слабая | 8 | 1 |
| QSZ-92 | 100 | 9,5 | 300 | 13 | 11 | 15 | 65 | 1 слабая | 8 | 1 |
| ПЯ «Грач» | 105 | 11 | 300 | 15 | 7 | 18 | 72 | 1 слабая | 8 | 1 |
| Taurus Judge | 200 | 3 | 190 | 9 | 1 | 5 | 30 | 2 средняя | 8 | 1 |
| M1911A1 | 130 | 12 | 290 | 15 | 9 | 7 | 56 | 2 средняя | 8 | 1 |
| M1911A1 «Якудза» | 130 | 12 | 290 | 15 | 9 | 7 | 56 | 2 средняя | 9 | 1 |
| COLT Python «Анубис» | 130 | 10 | 230 | 14 | 9 | 6 | 54 | 3 сильная | 9 | 1 |
| Walther P99 «Анубис» | 105 | 11 | 320 | 15 | 11 | 15 | 90 | 1 слабая | 9 | 1 |
| Walther P99 «Импульс» | 105 | 11 | 320 | 15 | 11 | 15 | 90 | 1 слабая | 9 | 1 |
| Desert Eagle | 135 | 10 | 270 | 15 | 7 | 7 | 56 | 2 средняя | 6 | 1 |
| Золотой Desert Eagle | 135 | 11 | 270 | 15 | 7 | 8 | 56 | 2 средняя | 6 | 1 |
| Desert Eagle «Драконоборец» | 135 | 10 | 270 | 15 | 7 | 7 | 56 | 2 средняя | 6 | 1 |
| M1911A1 «Радиация» | 130 | 12 | 290 | 15 | 9 | 7 | 56 | 2 средняя | 6 | 1 |
| Glock 18C | 60 | 9 | 700 | 12 | 7 | 33 | 99 | 3 сильная | 9 | 1 |
| Золотой Glock 18C | 65 | 10 | 700 | 12 | 7 | 33 | 99 | 3 сильная | 9 | 1 |
| Glock 18C «Магма» | 60 | 9 | 700 | 12 | 7 | 33 | 99 | 3 сильная | 9 | 1 |
| Glock 18C «Убийца зомби» | 60 | 9 | 700 | 12 | 7 | 33 | 99 | 3 сильная | 9 | 1 |
| SIG Sauer P226 C | 110 | 12 | 320 | 15 | 9 | 20 | 120 | 2 средняя | 9 | 1 |
| Золотой SIG Sauer P226 C | 110 | 12 | 330 | 15 | 9 | 25 | 150 | 2 средняя | 9 | 1 |
| SIG Sauer P226 C «Магма» | 110 | 12 | 320 | 15 | 9 | 20 | 120 | 2 средняя | 9 | 1 |
| Розовый Micro Desert Eagle | 125 | 7 | 350 | 13 | 11 | 7 | 63 | 1 слабая | 9 | 1 |
| CZ 75-Auto | 55 | 9 | 625 | 13 | 8 | 26 | 78 | 1 слабая | 9 | 1 |
| Золотой CZ 75-Auto | 55 | 10 | 625 | 13 | 8 | 30 | 90 | 1 слабая | 9 | 1 |
| CZ 75 Czechmate Parrot | 115 | 13 | 300 | 15 | 9 | 15 | 120 | 1 слабая | 9 | 1 |
| Золотой CZ 75 Czechmate Parrot | 117 | 13 | 310 | 15 | 9 | 20 | 160 | 1 слабая | 9 | 1 |
| CZ 75 Czechmate Parrot «Стужа» | 115 | 13 | 300 | 15 | 9 | 15 | 120 | 1 слабая | 9 | 1 |
| S&W M&P R8 | 120 | 15 | 280 | 15 | 10 | 8 | 48 | 2 средняя | 9 | 1 |
| Золотой S&W M&P R8 | 122 | 15 | 290 | 15 | 10 | 8 | 48 | 2 средняя | 9 | 1 |
| S&W M&P R8 «Радиация» | 120 | 15 | 280 | 15 | 10 | 8 | 48 | 2 средняя | 9 | 1 |
| S&W M&P R8 «Якудза» | 120 | 15 | 280 | 15 | 10 | 8 | 48 | 2 средняя | 9 | 1 |
| Maxim 9 | 120 | 12 | 270 | 15 | 9 | 15 | 120 | 1 слабая | 9 | 1 |
| Золотой Maxim 9 | 122 | 12 | 280 | 15 | 9 | 20 | 160 | 1 слабая | 9 | 1 |
| Элитный H&K USP (модель 2) | 100 | 10 | 335 | 13 | 9 | 16 | 80 | 1 слабая | 9 | 1 |
| Элитный Desert Eagle (модель 1) | 140 | 12 | 275 | 15 | 8 | 9 | 54 | 2 средняя | 11 | — |
| Элитный Beretta M9 (модель 1) | 90 | 12 | 300 | 15 | 10 | 15 | 95 | 1 слабая | 11 | — |
| Элитный Glock 18C (модель 2) | 60 | 10 | 720 | 12 | 7 | 33 | 99 | 3 сильная | 11 | 1 |
| Элитный Beretta M9 (модель 2) | 130 | 10 | 320 | 15 | 12 | 15 | 95 | 2 средняя | 11 | 1 |
| Элитный Desert Eagle (модель 2) | 135 | 11 | 270 | 15 | 8 | 8 | 64 | 2 средняя | 11 | 1 |
| H&K USP «Буран» | 90 | 11,5 | 325 | 14 | 9 | 13 | 65 | 2 средняя | 12 Н | 1 |
| Steyr M9-A1 «Вьюга» | 85 | 9,5 | 345 | 13 | 9 | 12 | 60 | 2 средняя | 12 Н | 1 |
| SIG Sauer P226 C «Стужа» | 110 | 12 | 320 | 15 | 9 | 20 | 120 | 2 средняя | 12 Н | 1 |
| FN Five-seveN «Каратель» | 100 | 12 | 300 | 15 | 9 | 20 | 60 | 2 средняя | 12 Н | 1 |
| АПС | 60 | 10 | 650 | 14 | 6 | 20 | 100 | 3 сильная | 13 П | 1 |
| АПС «Сталь» | 65 | 10 | 650 | 14 | 6 | 20 | 100 | 3 сильная | 13 П | — |
| АПС «Антизомби» | 55 | 10 | 650 | 14 | 7 | 25 | 225 | 3 сильная | 13 П | — |
| Пальцестрел | 135 | 11 | 270 | 14 | 6 | 7 | 56 | 2 средняя | 13 П | — |
| Наган М1895 | 130 | 11,5 | 190 | 15 | 6 | 7 | 63 | 2 средняя | 13 П | 1 |
| Luger | 100 | 11 | 280 | 14 | 8 | 8 | 72 | 2 средняя | 13 П | 1 |
| Rhino 60DS «Сияние» | 130 | 11 | 245 | 15 | 9 | 6 | 66 | 1 слабая | 9 П | 1 |
| Гидродезинтегратор | 140 | 16 | 150 | 15 | 15 | 30 | 120 | 0 — | 13 П | — |
| Новогодний Beretta M9 | 100 | 11 | 320 | 14 | 10 | 15 | 80 | 1 слабая | 13 П | — |
| Новогодний Desert Eagle | 135 | 10 | 270 | 15 | 7 | 7 | 56 | 2 средняя | 13 П | — |
| Новогодняя хлопушка | 200 | 16 | 40 | 4 | 1 | 1 | 20 | 0 — | 13 П | — |
| FN Five-seveN «Злой Санта» | 100 | 12 | 300 | 15 | 9 | 20 | 60 | 2 средняя | 13 П | 1 |
| M1911A1 «Атлас» | 130 | 12 | 290 | 15 | 9 | 7 | 56 | 2 средняя | 14 А | 1 |
| CZ 75-Auto «Атлас» | 55 | 9 | 625 | 13 | 8 | 26 | 78 | 1 слабая | 14 А | 1 |
| CZ 75-Auto «Триумф» | 55 | 9 | 625 | 13 | 8 | 26 | 78 | 1 слабая | 14 А | 1 |
| MPA 930DMG «Абсолют» | 60 | 9 | 700 | 13 | 7 | 18 | 72 | 1 слабая | 14 А | 1 |
| Desert Eagle «Абсолют» | 125 | 10 | 270 | 15 | 7 | 7 | 56 | 2 средняя | 14 А | 1 |
| Glock 18C «Абсолют» | 60 | 9 | 700 | 12 | 7 | 33 | 99 | 3 сильная | 14 А | 1 |
| MPA 930DMG K.I.W.I. | 60 | 9 | 700 | 13 | 7 | 18 | 72 | 1 слабая | 14 А | 1 |
| MPA 930DMG «Свинта-Клаус» | 60 | 9 | 700 | 13 | 7 | 18 | 72 | 1 слабая | 14 | 1 |
| MPA 930DMG «Импульс» | 60 | 9 | 700 | 13 | 7 | 18 | 72 | 1 слабая | 14 | 1 |
| S&W M&P R8 K.I.W.I. | 120 | 15 | 280 | 15 | 10 | 8 | 48 | 2 средняя | 14 А | 1 |
| Rhino 60DS «Карбон» | 130 | 11 | 245 | 15 | 9 | 6 | 66 | 1 слабая | 14 А | 1 |
| CZ 75 Czechmate Parrot «Карбон» | 115 | 13 | 300 | 15 | 9 | 15 | 120 | 1 слабая | 14 А | 1 |
| QSZ-92 «Карбон» | 100 | 9,5 | 300 | 13 | 11 | 15 | 65 | 1 слабая | 14 А | 1 |
| CZ 75 Czechmate Parrot «Синдикат» | 115 | 13 | 300 | 15 | 9 | 15 | 120 | 1 слабая | 14 А | 1 |
| Taurus Judge «Синдикат» | 200 | 3 | 190 | 9 | 1 | 5 | 30 | 2 средняя | 14 А | 1 |
| Micro Desert Eagle «Фобос» | 125 | 7 | 350 | 13 | 11 | 7 | 64 | 1 слабая | 14 А | 1 |
| Maxim 9 «Фобос» | 120 | 12 | 270 | 15 | 9 | 15 | 120 | 1 слабая | 14 А | 1 |
| АПС «Фобос» | 60 | 10 | 650 | 14 | 6 | 20 | 100 | 3 сильная | 14 А | 1 |
| Glock 18C «Деймос» | 60 | 9 | 700 | 12 | 7 | 33 | 99 | 3 сильная | 14 А | 1 |
| MPA 930DMG «Деймос» | 60 | 9 | 700 | 13 | 7 | 18 | 72 | 1 слабая | 14 А | 1 |
| CZ 75 Czechmate Parrot «Деймос» | 115 | 13 | 300 | 15 | 9 | 15 | 120 | 1 слабая | 14 А | 1 |
| H&K USP «Галактика» | 75 | 10 | 335 | 13 | 9 | 13 | 65 | 1 слабая | 13 П | 1 |
wf.mail.ru
Normaльный «Вулкан» — Энциклопедия оружия и боеприпасов
Отстрел различных патронов на кучность, как правило, преподносит неожиданные сюрпризы. И очень часто неприятные: вместо ожидаемой «кучи» пулевые пробоины начинают расползаться, как тараканы, и стрельба вместо удовольствия превращается в сплошное расстройство… Воспалённый мозг начинает усиленно анализировать причины разброса и перебирать все возможные и невозможные факторы, влияющие на процесс стрельбы — нагрев ствола, мираж, ветер на дистанции, «неправильный» прицел, «поплывший» кронштейн, мешок, забитый не «тем» песком, барабашки, «пятница 13-е» и т.д. Но бывает иначе: совершенно неожиданно пробоины в каждой серии выстрелов начинают стабильно «перевязываться», оставляя «чувство глубокого удовлетворения» сразу всем — патроном, винтовкой и, конечно, стрелком. Так получилось и на этот раз, во время обычного отстрела охотничьих патронов с экспансивной пулей…
Качество патронов от Norma не вызывает нареканий, но интересны именно такие параметры, как точность и кучность типичных «охотничьих» пуль, поэтому было решено отстрелять несколько типов заводских патронов с различными вариантами снаряжения. Первыми в серии отстрелов были выбраны патроны с пулей Vulkan как наиболее популярные в номенклатуре пуль от компании Norma.
Пуля Vulkan относится к типу Hollow Point с защищенным носиком, который предохраняет пулю от деформации при подаче из магазина, и с прогрессивной толщиной стенок оболочки (более толстой в задней части), что увеличивает проникающую и экспансивную способность пули.
Для отстрела патронов Norma Vulkan 11,7 г была взята винтовка CZ550 под патрон .308 Win., с полностью вывешенным стволом «Лотар-Вальтер» (Lothar Walther) из нержавеющей стали в «охотничьем» профиле и дульным тормозом-компенсатором (замена ствола и установка ДТК — оружейник Г.М.Кожаев). Ложа стандартная, ствольная коробка переуложена на специальной пасте, сошки «Харрис». Прицел DS 3-12X50 МСТ разработки и производства «Дедал-НВ» (Россия) любезно предоставлен компанией на длительный тест редакции.
Стрельба велась патронами одной партии, сериями по пять выстрелов, лёжа, с сошек и заднего мешка, на дистанциях 100 и 350 метров, при практически полном вечернем штиле, температуре воздуха +2°С.
Мишень — стандартная «зелёнка» №4, прицеливание — по «десятке».
Прицел был «обнулён» на 100 метров пулей Sierra МК весом 10 граммов, поэтому, как и ожидалось, СТП первой группы «пришла» выше точки прицеливания на полторы угловых минуты — сказалось изменение силы и направления вектора отдачи при выстреле более тяжёлой пулей. Пробоины выстроились строго вертикально, образовав группу размером в 30 мм по центрам пробоин с учётом первого «холодного» выстрела, что, несомненно, было весьма хорошим результатом. После внесения поправок в прицел была сделана вторая группа из пяти выстрелов, которая образовала одну сплошную дырку в бумаге, размером 14 мм (по центрам), что на дистанции 100 метров составляет менее 0,5 МОА — действительно неожиданный результат…
В сумме по двум группам была получена кучность 0,76 МОА (30+14) 2/29, где «29» размер угловой минуты (МОА) в миллиметрах на дистанции 100 метров) — впечатляюще для патронов, не предназначенных для высокоточной стрельбы…
Заключительным аккордом теста стала стрельба на 350 метров, которая также показала хорошую группу — 115 мм, причём при одном «отрыве» влево, который был чётко зафиксирован во время стрельбы стрелком как собственная ошибка и спрогнозирован ещё до осмотра мишени.
Таким образом, отстрел показал, что пуля Vulkan 308-го калибра по кучности и точности, естественно при использовании подготовленной винтовки с хорошим прицелом, совсем немного уступает пулям матч-класса. Учитывая, что при этом Vulkan обладает великолепной экспансивностью и способностью не давать рикошетов, можно использовать её для самых важных охот и ответственных выстрелов, не забивая голову сомнениями по поводу возможностей патрона. Нужно только навести прицел и нажать на спуск — остальное сделает пуля.
Фотосъёмка И. М. Корунова
Журнал «МастерРужьё» №4(133) апрель 2008
weaponland.ru
Пулемет «Вулкан» и его младший брат «Миниган» :: SYL.ru
В позапрошлом столетии у оружейников возникла идея повысить скорострельность (следовательно, и эффективность) стрелковых образцов путем включения в конструкцию нескольких стволов. По этой схеме создавались даже револьверы, а самым известным примером является картечница (так этот пулемет назывался в России) Гатлинга. Позже идея нашла свое дальнейшее развитие, правда, применена она была по несколько другим соображениям. Примерами могут служить многочисленные системы, такие как M134 «Миниган», GAU-8/A «Эвенджер» и, конечно же, электрический пулемет «Вулкан». Мрачная слава этого оружия неразрывно связана с военной историей бурного XX столетия, в частности его второй половины.
Прообраз, изобретенный Гатлингом
Дело было в 1862 году, когда американский изобретатель по фамилии Гатлинг получил свой патент. Речь в документе, подтверждающем приоритет, шла о стреляющей системе, выпускающей до двухсот пуль в минуту. Принцип работы состоял во вращении блока, включающего шесть стволов, расположенных по кругу таким образом, что после каждого выстрела очередной патрон оказывался у следующего дульного канала, при этом казенная часть была одна. Для поворота на 60 градусов использовалась мускульная сила. По своей сути это был шестиствольный пулемет револьверного типа с осью вращения, параллельной линии выстрела, с той разницей, что вместо подачи патрона к стволу осуществлялась, напротив, подача ствола к патрону. Что же, в изяществе технического решения автору изобретения отказать трудно, хотя уже в скором времени от такого способа перемещения боеприпасов конструкторы оружия отказались, предпочтя ленточные и дисковые магазины, обеспечившие большую скорострельность и удобство перезарядки. Даже совершенствование образца Гатлинга в 1866 году дало лишь некоторое улучшение характеристик. Система продолжала оставаться громоздкой, впрочем, это не помешало ей состоять на вооружении Армии США до начала XX века.
Рождение «Вулкана»
О многоствольном оружии вспомнили в начале эпохи реактивной авиации. В условиях околозвуковых скоростей воздушный бой стал скоротечным, и обычные пушки-пулеметы просто не успевали выпустить нужное для достижения успеха количество зарядов. Они строчили не быстрее 1400 выстрелов в минуту, а простейшие расчеты указывали на то, что при наращивании темпа может расплавиться любое оружие. Пулеметы пытались охлаждать, но они все равно очень быстро расходовали свой ресурс. И тогда вспомнили про старину Гатлинга. Американская фирма «Дженерал Электрик» взяла за основу принцип многоствольности и решила проблему перегрева. Для вращения рабочего блока использовался электродвигатель. Шестиствольный образец M61 Vulcan с калибром 20 мм был принят на вооружение в 1956 году.
Многоцелевая система
Область применения нового оружия оказалась довольно широкой. Скорострельность была нелишней и для моряков, и для зенитчиков, хотя в первую очередь фирма GE выполняла заявку ВВС США. Для работы пулемет «Вулкан» требует подключения к бортовой электро- или гидросистеме корабля, самолета, вертолета, автомобиля, бронемашины или иного мобильного носителя. Он стал основой зенитных комплексов, таких как сухопутные М161 и М163 и морские «Вулкан-Фаланкс». Темп стрельбы может регулироваться в пределах до 6 тыс. выстр./мин. Система эта широко использовалась армией США и вооруженными силами других стран в различных конфликтах, в том числе во время Вьетнамской войны. Пулемет «Вулкан» устанавливался в качестве штатного вооружения вертолетов и самолетов.
Что такое «Миниган»?

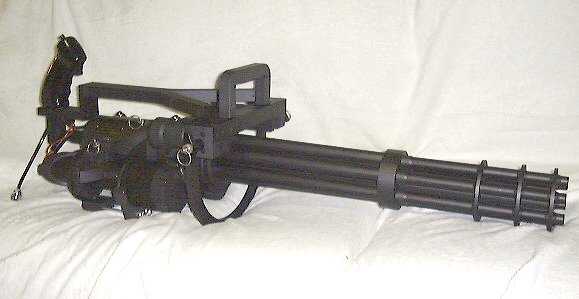

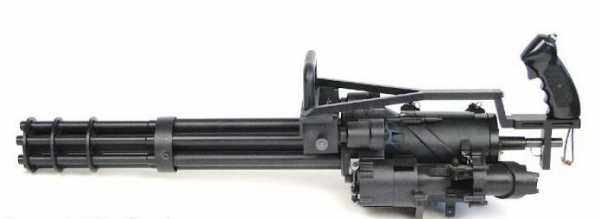

В условиях локальных конфликтов американской армии требовалось оружие высокой скорострельности, но при этом достаточно компактное, чтобы его можно было монтировать на относительно небольших летательных аппаратах, таких как вертолеты «Ирокез» или «Кобра». Имели значение и другие боевые характеристики: масса боезапаса (а он требовался большой – несколько тысяч патронов, иначе и затевать все это дело смысла не имело), а также отдача, превышающая во время ведения огня у штатного образца сотню килограммов силы. Фирма GE разработала систему, стреляющую обычными винтовочными патронами стандарта НАТО (7,62 мм), что значительно снизило вес. По своей сути это был все тот же пулемет «Вулкан», только поменьше размерами и облегченный.
А как же у нас?
Советские оружейники внимательно следили за достижениями американских коллег, но предпочитали действовать по-своему. Копировать шестиствольный пулемет в СССР сочли излишним. Пушка ГШ-23 (цифра – это калибр в мм) легче «Вулкана» вдвое, при этом она может выпускать до 3-4 тыс. зарядов в минуту, чего обычно вполне довольно. Есть и более тяжелый 30-миллиметровый вариант ГШ-30, коим вооружены самолеты Су-25 и вертолеты Ми-24П. Кстати, обе пушки двуствольные.
Отечественные оружейники применили вращающиеся блоки в конструкции пулеметов ЯкБ-12.7 и ГшГ-7.62 (цифры означают то же самое), но и в этом случае стволов меньше – всего четыре. И, наконец, о шестиствольных советских пушках ГШ-6-23, разработанных для Миг-27 и корабельных зенитных комплексов АК-230 и АК-630. Их темп стрельбы несколько превосходит вулкановский – он составляет 10 тыс. выстр./мин.
Кстати, отечественным системам внешний источник питания не требуется, вращение ствольных блоков осуществляет энергия пороховых газов.
Игрушки и кино
Шестиствольный монстр так и просится в руки голливудского героя из блокбастера, но этот режиссерский ход обусловлен лишь буйной фантазией. Даже если отбросить такую условность, как необходимость источника электропитания (27В, 400А, что в пересчете на понятную всем мощность составляет 4 л. с.), то остается еще масса боезапаса, а это примерно 25 кг в минуту. Да еще и отдача… В общем, от «Вулкана» в руках толку, как от журавля в небе.
Но отчаиваться не стоит, место подвигу в жизни есть всегда. Можно просто купить нерф-пулемет «Вулкан» (он обычно продается в отделе игрушек и спортивных аксессуаров). Ну и, конечно же, не обошли вниманием М61 и разработчики компьютерных стрелялок.
www.syl.ru
