Возвратный механизм – Общее устройство.

Содержание

Общее устройство.

Автомат состоит из следующих основных частей и механизмов:

ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой;
крышки ствольной коробки;
затворной рамы с газовым поршнем;
затвора;
возвратного механизма;
газовой трубки со ствольной накладкой;
ударно-спускового механизма;
цевья;
магазина.

Кроме того у автомата имеется дульный тормоз – компенсатор и штык-нож, а у пулемёта – пламегаситель и сошка.

В комплекте автомата (пулемёта) входят: принадлежность, ремень и сумка для магазинов.

Ствол – служит для сообщения поступательного движения пули с определённой скоростью в определённом направлении, а также вращательного движения вокруг продольной оси необходимого для устойчивого полёта пули на траектории. Ствол представляет собой трубу, на внутренней поверхности которой выполнены нарезы постоянной крутизны. Кроме нарезной части внутри различают патронник, выполненный по форме гильзы. Ствол закрепляется в ствольной коробке неподвижно.

Дульный тормоз-компенсатор автомата служит для повышения кучности боя и уменьшения энергии отдачи. Он имеет две каморы: переднюю и заднюю (с круглым отверстием в них для вылета пули). Передняя камора имеет венчик, на который надевается кольцо штыка-ножа при примыкании его к автомату, прямоугольный паз, в который входит выступ штыка-ножа, и два окна для выхода пороховых газов. Задняя камора имеет спереди две щели, а в средней части – три компенсационных отверстия для выхода пороховых газов.

Прицельное приспособление служит для наводки автомата (пулемета) при стрельбе по целям на различные дальности. Оно состоит из прицела и мушки.

Ствольная коробка служит для соединения частей и механизмов автомата (пулемета), для обеспечения закрывания канала ствола затвором и запирания затвора. В ствольной коробке помещается ударно-спусковой механизм. Сверху коробка закрывается крышкой.

Внутри ствольной коробки размещается затворная рама с затвором и газовым поршнем, возвратный механизм, ударно-спусковой механизм. Затворная рама с газовым поршнем служит для размещения затвора, обеспечения его поступательного движения и вращения вокруг своей оси при запирании канала ствола.

Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке. С правой стороны она имеет ступенчатый вырез для прохода выбрасываемых наружу гильз и для движения рукоятки затворной рамы; сзади – отверстие для выступа направляющего стержня возвратного механизма. Крышка удерживается на ствольной коробке с помощью полукруглого выреза на колодке прицела, поперечного паза ствольной коробки и выступа направляющего стержня возвратного механизма.

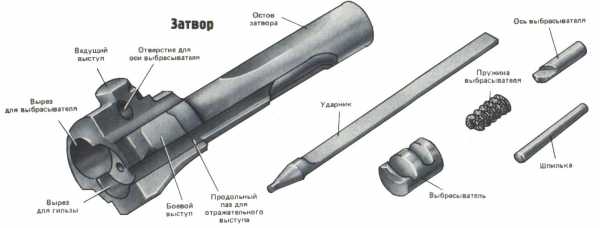

Затвор – служит для запирания канала ствола, производства выстрела и извлечения стреляной гильзы. Он состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки.

Выбрасыватель с пружиной служит для извлечения гильзы из патронника и удержания ее до встречи с отражательным выступом ствольной коробки. Выбрасыватель имеет зацеп для захвата гильзы, гнездо для пружины и вырез для оси.

Возвратный механизм – служит для возвращения затворной рамы с газовым поршнем и затвором в переднее положение. Состоит из возвратной пружины, двух направляющих стержней и муфты.

Газовая камора служит для направления пороховых газов из ствола на газовый поршень затворной рамы. Она имеет газоотводное отверстие, патрубок с каналом для газового поршня и с отверстиями для выхода пороховых газов.

Газовая труба со ствольной накладкой состоит из газовой трубки, передней и задней соединительных муфт, ствольной накладки, металлического полукольца и пластинчатой пружины.

Газовая трубка служит для направления движения газового поршня.

Она имеет направляющие ребра. Передним концом газовая трубка

надевается на патрубок газовой каморы.

Ствольная накладка служит для предохранения рук автоматчика от ожогов при стрельбе.

Ударно-спусковой механизм служит для спуска курка с боевого

взвода или со взвода автоспуска, нанесения удара по ударнику,

обеспечения ведения автоматического или одиночного огня,

прекращения стрельбы, для предотвращения выстрелов при незапертом

затворе и для постановки автомата (пулемета) на предохранитель.

Ударно спусковой механизм помещается в ствольной коробке, где

крепится тремя взаимозаменяемыми осями, и состоит из курка с боевой

пружиной, замедлителя курка с пружиной, спускового крючка, шептала

одиночного огня с пружиной, автоспуска с пружиной, переводчика и т

рубчатой оси.

Цевье служит для удобства действия и для предохранения рук автоматчика (пулеметчика) от ожогов.

Магазин служит для помещения патронов и подачи их в ствольную

коробку. Он состоит из пластмассового корпуса, крышки, стопорной планки,

пружины и подавателя.

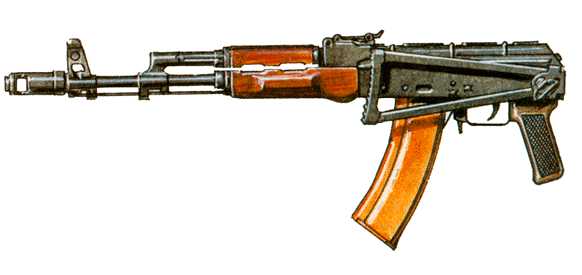

Автомат АК-74, принятый на вооружение в 1974 году и его многочисленные варианты – самое распространённое и самое известное военное стрелковое оружие после второй мировой войны. Разумно предположить, что АК и в начале ХХI века будет удерживать первенство и его влияние на конструирование стрелкового оружия может успешно продолжаться долгое время.

5,45 мм автомат Калашникова является индивидуальным оружием. Он предназначен для уничтожения живой силы и поражения огневых средств противника.

Комплект автомата включает:

studfiles.net

Возвратно-поступательный механизм, как сделать своими руками

Усилие от источника к исполнительному органу может передаваться самым различным образом. Довольно большое распространение получили варианты исполнения, предназначение которых заключается в преобразовании вращательно движения в возвратно-поступательное. Подобный механизм сегодня устанавливается крайне часто. Рассмотрим разновидности, область применения и многие другие моменты подробнее.

Механизм возвратно-поступательного движения

Передача усилия от источника к конечному устройству может проводится самым различным образом. Возвратно поступательный механизм обладает следующими особенностями:

В большинстве случаев он устанавливается при создании обрабатывающего оборудования, к примеру станка, у которого инструмент может одновременно получать вращение и перемещаться в нескольких плоскостях.
Создаваемая конструкция должна быть рассчитана на достаточно длительный эксплуатационный срок. Для этого используется износостойкий материал, который может выдержать длительное воздействие.
Уделяется внимание длительности эксплуатации. Привод может служить определенное количество циклов или времени.
Немаловажным параметром назовем компактность. Слишком большие механизмы возвратно-поступательного движения увеличивают вес конструкции, делают ее более громоздкой.
Ремонтопригодность считается важным параметром, который должен учитываться. При длительной эксплуатации приходится проводить замену износившихся элементов.

Основные эксплуатационные характеристики во многом зависят от принципа действия механизма возвратно-поступательного перемещения. Именно поэтому следует каждый рассматривать подробно.

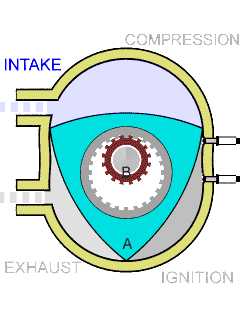

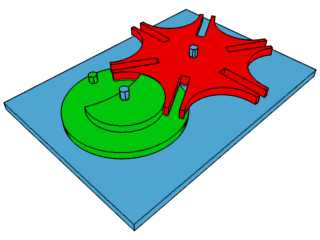

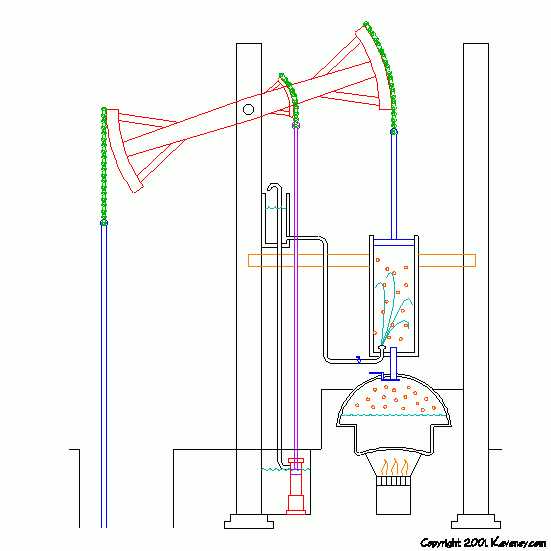

Типы передач для поступательного движения

Встречается довольно большое количество различных устройств, которые могут применяться для преобразования передаваемого усилия. Большое распространение получили следующие варианты:

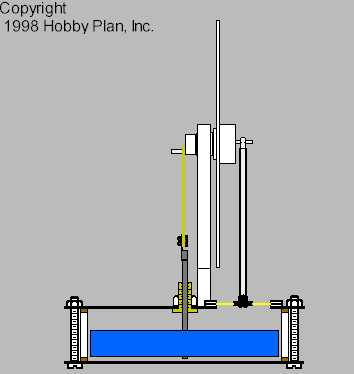

Кривошипно-шатунные может применяться для преобразования вращения в возвратно-поступательное движение и наоборот. В качестве основных элементов применяется кривошипный вал, ползун, шатун и специальный элемент кривошипа. Для расчета момента и других параметров могут использоваться различные формулы. В качестве основного элемента также могут использовать коленчатый вал, который имеет одну или несколько ступеней. Они получили весьма широкое распространение, к примеру, двигатели или насосы, сельскохозяйственная техника. При изготовлении основных деталей, как правило, применяется сталь с высокой коррозионной стойкостью.
Кулисные конструкции получили весьма широкое распространение, так как усилие передается без шатуна. В подобном случае ползун напоминает кулису, в которой делается специальное отверстие. На момент вращения кривошипного вала кулиса двигается вправо и налево. В некоторых случаях вместе кулисы применяется стержень с насаженной втулкой. Для обеспечения контакта применяется прижимная пружина. Существенно повысить качество работы устройства можно за счет установки ролика на конце устройства.
Кулачковые варианты исполнения применяются для преобразования вращательного перемещения в возвратно-поступательное. Основным элементом конструкции можно назвать кулачки, а также стержень, криволинейный диск. Для направления положения стержня устанавливается втулка, которая характеризуется весьма высокой точностью позиционирования. Снизить степень трения поверхности можно за счет ролика. В некоторых случаях вместо стержня устанавливается касающийся рычаг. Основные параметры могут быть рассчитаны самостоятельно. Механизм возвратно-поступательного движения рассматриваемого типа применяется в самых различных случаях, к примеру, в механизированном оборудовании.
Шарнирно-рычажные устройства устанавливаются в том случае, если нужно сменить направление движение в какой-либо части устройства. Примером можно назвать ситуация, когда вертикальное перемещение следует перенаправлять в горизонтальное. Кроме этого, в некоторых случаях нужно провести увеличение или уменьшение хода.

Приведенная выше информация указывает на то, что встречается просто огромное количество различных вариантов исполнения механизмов. Выбор проводится по самым различным критериям, которые должны учитываться.

Устройство для преобразования возвратно-поступательного движения в прямолинейное

Также механизмы возвратно поступательного движения могут применяться для создания условий прямолинейного перемещения исполнительного органа. Ключевыми моментами подобного варианта исполнения назовем:

Существенно повышается надежность.
При изготовлении применяются материалы, характеризующие повышенной износостойкостью.
Подобные механизмы несколько схожи с теми, которые проводят преобразование вращения в возвратно-поступательное перемещение.

Многие конструкции работают на основе применения прямолинейного перемещения. Именно поэтому они получили весьма широкое распространение.

Возвратно-поступательный механизм своими руками

Существенно сэкономить можно путем создания возвратно-поступательного механизма своими руками. В некоторых случаях его делают из дрели, в других для передачи вращающего крутящего момента используется электрический двигатель.

Особенностями назовем нижеприведенные моменты:

Большинство конструкций самостоятельно изготовить не получается, так как требуемые детали характеризуются высокой сложностью. Примером можно назвать сочетание кривошипного вала и шестерни.
Во всех случаях должны проводится расчеты, так как в противном случае обеспечить требуемые параметры не получается.
Изготовить конструкцию рассматриваемого типа можно только при наличии специального оборудования. Если устройство сделано своими силами, то его реальные параметры от расчетных могут существенно отличаться.

В целом можно сказать, что рассматриваемая задача довольно сложна в исполнении. Именно поэтому работу должны проводить исключительно профессионалы, которые могут провести сложные расчеты, а также изготовить требуемые детали.

Область применения

Привод рассматриваемого типа встречаются в самых различных областях. При этом:

Чаще всего привод устанавливается в станке, предназначенный для обработки металла и дерева.
Некоторые инструмента также основаны на преобразовании вращательного движения в возвратно-поступательное. Примером можно назвать ударную дрель или перфораторы, которые сегодня распространены.
В промышленности можно встретить транспортеры, конструкции для подъема и опускания различного продукта.

Единственным, но существенным недостатком можно назвать довольно большие размеры устройства. Кроме этого, нужно обеспечивать качественную смазку, так как трение становится причиной нагрева и износа.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Возвратный механизм автоматического стрелкового оружия

Изобретение относится к устройствам стрелкового оружия и может быть использовано для упрощения конструкции и повышения надежности работы возвратного механизма.

Усовершенствование возвратного механизма, как одной из основных частей стрелкового оружия, является одним из перспективных и наиболее рациональных направлений повышения боевой эффективности стрелкового комплекса.

Известно устройство возвратного механизма стрелкового оружия — пулемета «Утес», которое содержит муфту, возвратную пружину, соединительный стержень, направляющую трубку, шайбу буфера, пружину буфера, вкладыш, буфер, штифт, корпус буфера (Руководство по 12,7 мм пулемету «Утес» (НСВ-12,7). Военное издательство министерства обороны СССР, Москва, 1978, стр.16).

Недостатком такого возвратного механизма с буферным устройством являются: сложность и ненадежность работы возвратного механизма.

Также известна конструкция возвратного механизма автоматического оружия АК-74 и РПК-74, которая включает возвратную пружину, направляющий стержень, подвижной стержень и муфту (5,45 мм АК-74, РПК-74. Руководство по устройству, обращению, уходу и сбережению. Военное издательство министерства обороны СССР, Москва, 1982, стр.50).

Также известно устройство стрелкового оружия, возвратный механизм которого выполнен в виде двух пружин, расположенных в полуотверстиях частей затворной рамы (патент РФ №2414667 от 01.09.2009, F41A 19/47).

Недостатком такого механизма является сложность конструкции, выполнение возвратного механизма в виде двух пружин из-за раздельного наката частей затворной рамы в переднее положение.

Наиболее близким по технической сущности к изобретению и принятым за прототип является конструкция возвратного механизма применяемого в автоматическом стрелковом оружии современного производства АК74, АКС74 (Руководство по 5,45 мм автомату Калашникова (АК74, АКС74, АК74Н, АКС74Н) и 5,45 мм ручному пулемету Калашникова (РПК74, РПКС74, РПК74Н, РПКС74Н), под наблюдением Н.И. Найдина, изд. №5/8677 дсп, 1982, стр.11, 48, 50).

Такой механизм включает в себя возвратную пружину, направляющий стержень, подвижной стержень и муфту. При этом пружина на сочлененных стержнях находится в полусжатом состоянии и не имеет прямолинейности. Кроме того, пружина имеет большую длину, а криволинейное положение ее на стержнях возвратного механизма приводит к трению о стенки канала поршневой рамы, что приводит к заеданию и быстрому износу деталей. Также недостатком является то, что подвижной стержень механизма имеет при работе значительный люфт на неподвижном стержне и приводит к частым поломкам.

Такое конструктивное исполнение возвратного механизма подвержено засорению при эксплуатации и требует частого ухода.

Предлагаемым изобретением решается задача: предотвращение частому засорению возвратного механизма, упрощение его конструкции и повышение ресурса работы оружия.

Поставленная цель предлагаемого изобретения достигается путем устройства возвратного механизма с волнообразной конической пружиной сжатия в виде гармошки открытого типа, с упором пружины о торец канала поршневой рамы. При сжатии витки конической пружины укладываются вовнутрь других витков на одной плоскости. Пружина, выполненная в форме гармошки, обладает большей жесткостью ввиду наличия некоторого количества маленьких витков, так как чем меньше площадь у витка, тем больше необходима сила для его сжатия. Кроме того, крайние упорные витки пружины изготавливаются заточенно-прижатыми. При этом волнообразная пружина сжатия устраивается на неподвижном стержне и упирается в заглушку канала поршневой рамы через ограничительную шайбу. Фиксируется пружина возвратного механизма на неподвижном стержне, который упирается пяткой в продольный паз ствольной коробки, стопорной гайкой. Такая конструкция возвратного механизма более проста и надежна в работе, и менее подвержена засорению. При этом витки спирали не трутся о детали механизма, а сама пружина меньшая по длине и легче по весу, более жесткая при сжатии. Для обеспечения люфта неподвижного стержня возвратного механизма в заглушке устраивается отверстие с зазором незначительно большего диаметра, чем диаметр самого неподвижного стержня, что способствует меньшему износу и поломке деталей механизма и повышает ресурс работы оружия.

Технические решения с признаками, отличающими заявляемое решение от прототипа, не известны и явным образом из уровня техники не следуют. Это позволяет считать, что заявленное решение является новым и обладает изобретательским уровнем.

Сущность изобретения поясняется чертежами, где на фиг. 1 изображен общий вид возвратного механизма с поршневой рамой в сборе. На фиг. 2, фиг. 3, фиг. 4, фиг. 5 изображены детали возвратного механизма: неподвижный направляющий стержень с пяткой и резьбой для стопорной гайки, возвратная коническая пружина сжатия в форме гармошки, стопорная шайба, стопорная гайка и упорная заглушка.

Сборка возвратного механизма осуществляется в следующей последовательности: на неподвижный направляющий стержень 3 надевается пружина 4 возвратного механизма со стопорной шайбой 8 и упорной заглушкой 6, которая устанавливается на торце канала затворной рамы 1 с газовым поршнем (штоком) 2, и фиксируется стопорной гайкой 7 через резьбовое соединение 9. Неподвижный направляющий стержень 3 возвратного механизма крепится через продольный паз на ствольной коробке пяткой 5.

Работает устройство следующим образом: в процессе выстрела пуля под действием пороховых газов движется по каналу ствола; как только она минует газоотводное отверстие, часть газов устремляется через это отверстие в газовую камеру, давит на газовый поршень штока и отбрасывает затворную раму назад; пружина возвратного механизма, установленная на неподвижном направляющем стержне, упирается в упорную заглушку канала поршневой рамы и пятку, закрепленную на ствольной коробке, и начинает сжиматься. При этом сначала сжимают до упора витки большей площади, а затем последовательно меньшей, так как витки меньшей площади обладают большей жесткостью. Отходя назад, затворная рама передним скосом фигурного выреза поворачивает затвор вокруг продольной оси и выводит его боевые выступы из-за боевых упоров ствольной коробки — происходит отпирание затвора и открывание канала ствола, выступ затворной рамы освобождает рычаг автоспуска, он под действием пружины несколько поднимается вверх, и шептало автоспуска прижимается к передней плоскости курка. К этому времени пуля покидает канал ствола. После вылета пули из канала ствола пороховые газы попадают в заднюю камеру пламегасителя, расширяются и через отверстие и конический раструб вылетают в атмосферу. Затворная рама с затвором по инерции продолжает движение назад: гильза, удерживаемая зацепом выбрасывателя, наталкивается на отражательный выступ ствольной коробки и выбрасывается наружу. Курок под действием затворной рамы поворачивается на оси, боевая пружина закручивается, боевой взвод курка последовательно заскакивает за фигурный выступ спускового крючка и под защелку замедлителя курка, а затем курок становится на нижний выступ шептала автоспуска, рычаг автоспуска при этом поднимается вверх и становится на пути движения выступа затворной рамы. Как только нижняя плоскость затворной рамы пройдет окно для магазина, патроны под действием пружины магазина поднимутся вверх до упора верхним патроном в загиб стенки магазина. Далее под действием сил сжатия пружина возвратного механизма разжимается в обратной последовательности и толкает затворную раму вперед, и затвор выталкивает из магазина верхний патрон, досылает его в патронник и закрывает канал ствола. При подходе затвора к казенному срезу ствола зацеп выбрасывателя заскакивает в кольцевую проточку гильзы, затвор под действием скоса сухаря ствольной коробки на скос левого боевого упора затвора, а затем под действием фигурного выреза затворной рамы на ведущий выступ затвора поворачивается вокруг продольной оси вправо, боевые выступы затвора заходят за боевые упоры ствольной коробки — затвор запирается. Затворная рама, продолжая движение вперед, своим выступом поворачивает рычаг автоспуска вперед и вниз, выводя шептало автоспуска из-под взвода автоспуска курка; курок под действием боевой пружины поворачивается, выходит из-под защелки замедлителя и становится на боевой взвод. Патроны в магазине под действием пружины поднимаются кверху до упора верхним патроном в затворную раму. После этого производится очередной выстрел, и процесс работы механизма повторяется.

Предложенная конструкция возвратного механизма более проста в изготовлении и надежна в работе, что обусловливает боевую эффективность стрелкового оружия.

При этом устройство применимо для модернизации существующего оружия и разработки нового с устройством канала поршневой рамы меньшего диаметра.

Практическая реализация предложенного устройства возвратного механизма стрелкового оружия не вызывает сомнения, так как базируется на основе использования известных материалов, устройств, технических решений.
