что внутри и как она работает после отделения от ракеты
К-551 «Владимир Мономах» — российская атомная подводная лодка стратегического назначения (проект 955 «Борей»), вооруженная 16 твердотопливными МБР «Булава» с десятью разделяющимися боевыми блоками.На снимках — ступени разведения американской тяжелой МБР LGM0118A Peacekeeper, также известной как MX. Ракета была оснащена десятью разделяющимися боеголовками по 300 кт. Ракета снята с вооружения в 2005 году.
Тянуть или толкать?
В ракете все боеголовки расположены на так называемой ступени разведения, или в «автобусе». Почему автобус? Потому что, освободившись сначала от обтекателя, а затем от последней разгонной ступени, ступень разведения развозит боеголовки, как пассажиров по заданным остановкам, по своим траекториям, по которым смертоносные конусы разойдутся к своим целям.
Еще «автобус» называют боевой ступенью, потому что ее работа определяет точность наведения боеголовки в точку цели, а значит, и боевую эффективность. Ступень разведения и ее работа — один из самых больших секретов в ракете. Но мы все же слегка, схематично, взглянем на эту таинственную ступень и на ее непростой танец в космосе.
Ступень разведения имеет разные формы. Чаще всего она похожа на круглый пенек или на широкий каравай хлеба, на котором сверху установлены боеголовки остриями вперед, каждая на своем пружинном толкателе. Боеголовки заранее расположены под точными углами отделения (на ракетной базе, вручную, с помощью теодолитов) и смотрят в разные стороны, как пучок морковок, как иголки у ежика. Ощетинившаяся боеголовками платформа занимает в полете заданное, гиростабилизированное в пространстве положение. И в нужные моменты с нее поодиночке выталкиваются боеголовки. Выталкиваются сразу после завершения разгона и отделения от последней разгонной ступени. Пока (мало ли что?) не сбили противоракетным оружием весь этот неразведенный улей или не отказало что-либо на борту ступени разведения.
Но так было раньше, на заре разделяющихся головных частей. Сейчас разведение представляет собой совсем другую картину. Если раньше боеголовки «торчали» вперед, то теперь впереди по ходу находится сама ступень, а боеголовки висят снизу, вершинами назад, перевернутые, как летучие мыши. Сам «автобус» в некоторых ракетах тоже лежит в перевернутом состоянии, в специальной выемке в верхней ступени ракеты. Теперь после отделения ступень разведения не толкает, а тащит боеголовки за собой. Причем тащит, упираясь крестообразно расставленными четырьмя «лапами», развернутыми впереди. На концах этих металлических лап находятся направленные назад тяговые сопла ступени разведения. После отделения от разгонной ступени «автобус» очень точно, прецизионно выставляет свое движение в начинающемся космосе с помощью собственной мощной системы наведения. Сам занимает точную тропу очередной боеголовки — ее индивидуальную тропу.
Затем размыкаются специальные безынерционные замки, державшие очередную отделяемую боеголовку. И даже не отделенная, а просто теперь уже ничем не связанная со ступенью боеголовка остается неподвижно висеть здесь же, в полной невесомости. Начались и потекли мгновенья ее собственного полета. Словно одна отдельная ягода рядом с гроздью винограда с другими виноградинами-боеголовками, еще не сорванными со ступени процессом разведения.
Теперь задача ступени — отползти от боеголовки как можно деликатнее, не нарушив ее точно выставленного (нацеленного) движения газовыми струями своих сопел. Если сверхзвуковая струя сопла попадет по отделенной боеголовке, то неминуемо внесет свою добавку в параметры ее движения. За последующее время полета (а это полчаса — минут пятьдесят, в зависимости от дальности пуска) боеголовка продрейфует от этого выхлопного «шлепка» струи на полкилометра-километр вбок от цели, а то и дальше. Продрейфует без преград: там же космос, шлепнули — поплыла, ничем не удерживаясь. Но разве километр вбок — это точность сегодня?
Чтобы избежать таких эффектов, как раз и нужны разнесенные в стороны четыре верхние «лапы» с двигателями. Ступень как бы подтягивается на них вперед, чтобы струи выхлопов шли по сторонам и не могли зацепить отделяемую брюшком ступени боеголовку. Вся тяга разделена между четырьмя соплами, что снижает мощность каждой отдельной струи. Есть и другие особенности. Например, если на бубликообразной ступени разведения (с пустотой посередине — этим отверстием она надета на разгонную ступень ракеты, как обручальное кольцо на палец) ракеты «Трайдент-II D5» система управления определяет, что отделенная боеголовка все же попадает под выхлоп одного из сопел, то система управления это сопло отключает. Делает «тишину» над боеголовкой.
Ступень нежно, как мать от колыбельки уснувшего дитяти, боясь нарушить его покой, на цыпочках отходит в пространстве на трех оставшихся соплах в режиме малой тяги, а боеголовка остается на прицельной траектории. Затем «бублик» ступени с крестовиной тяговых сопел проворачивается вокруг оси, чтобы боеголовка вышла из-под зоны факела выключенного сопла. Теперь ступень отходит от оставляемой боеголовки уже на всех четырех соплах, но пока тоже на малом газу. При достижении достаточного расстояния включается основная тяга, и ступень энергично перемещается в область прицельной траектории следующей боеголовки. Там расчетно тормозится и снова очень точно устанавливает параметры своего движения, после чего отделяет от себя очередную боеголовку. И так — пока не высадит каждую боеголовку на ее траекторию. Процесс этот быстр, гораздо быстрее, чем вы читаете о нем. За полторы-две минуты боевая ступень разводит десяток боеголовок.
Бездны математики
Сказанного выше вполне достаточно для понимания, как начинается собственный путь боеголовки. Но если приоткрыть дверь чуть шире и бросить взгляд чуть глубже, можно заметить, что сегодня разворот в пространстве ступени разведения, несущей боеголовки, — это область применения кватернионного исчисления, где бортовая система ориентации обрабатывает измеряемые параметры своего движения с непрерывным построением на борту кватерниона ориентации. Кватернион — это такое комплексное число (над полем комплексных чисел лежит плоское тело кватернионов, как сказали бы математики на своем точном языке определений). Но не с обычными двумя частями, действительной и мнимой, а с одной действительной и тремя мнимыми. Итого у кватерниона четыре части, о чем, собственно, и говорит латинский корень quatro.
В таких неоднородностях, сложной ряби местного гравитационного поля, ступень разведения должна расставить боеголовки с прецизионной точностью. Для этого пришлось создать более детальную карту гравитационного поля Земли. «Излагать» особенности реального поля лучше в системах дифференциальных уравнений, описывающих точное баллистическое движение. Это большие, емкие (для включения подробностей) системы из нескольких тысяч дифференциальных уравнений, с несколькими десятками тысяч чисел-констант. А само гравитационное поле на низких высотах, в непосредственной околоземной области, рассматривают как совместное притяжение нескольких сотен точечных масс разного «веса», расположенных около центра Земли в определенном порядке. Так достигается более точное моделирование реального поля тяготения Земли на трассе полета ракеты. И более точная работа с ним системы управления полетом. А еще… но полно! — не будем заглядывать дальше и закроем дверь; нам вполне хватит и сказанного.
Полет без боеголовок
Ступень разведения, разогнанная ракетой в сторону того же географического района, куда должны упасть боеголовки, продолжает свой полет вместе с ними. Ведь отстать она не может, да и зачем? После разведения боеголовок ступень срочно занимается другими делами. Она отходит в сторону от боеголовок, заранее зная, что будет лететь немного не так, как боеголовки, и не желая их потревожить. Все свои дальнейшие действия ступень разведения тоже посвящает боеголовкам. Это материнское желание всячески оберегать полет своих «деток» продолжается всю ее оставшуюся недолгую жизнь. Недолгую, но насыщенную.
fishki.net
Что происходит внутри ракеты в космосе: видео
Компания SpaceX радует подробными видео запусков, демонстрируя кадры со всех возможных ракурсов: с земли, дрона и с самой ракеты. Они устанавливают камеры на каждой ступени, около двигателей и под головной обтекатель. Но едва ли не самое удивительное происходит внутри — оказывается камеру можно установить прямо в топливный бак.
Василий Парфенов
На земле и в активной фазе полета горючее и окислитель прижимаются к нижним стенкам баков. Сначала это происходит за счет притяжения нашей планеты, затем к ускорению свободного падения прибавляется ускорение, созданное двигателями. Однако в космосе, когда влияние гравитации Земли ослабевает и двигатели прекращают работу, жидкости оказываются в условиях невесомости.
Видео изнутри бака с жидким кислородом ракеты Falcon 9 Если конструкцией ракеты предусмотрены повторные запуски двигателей на последущих участках траектории, то возникает серьезная трудность. В таких условиях окислитель и горючее не могут равномерно поступать к насосным агрегатам. Обычно для «возвращения» жидкостей на место применяются специальные малые двигатели или же система ориентации, которые придают ступени или разгонному блоку необходимое небольшое ускорение. Иногда у основания конструкции есть специальные промежуточные емкости для хранения под давлением небольшого запаса топлива.Видео изнутри топливного бака второй ступени ракеты Falcon 9Точных данных о том, какое решение применяется в ракетах семейства Falcon нет. В качестве горючего используется специальный керосин, а окислителем выступает жидкий кислород. Для повышения эффективности, топливо переохлаждают практически до температуры кристаллизации: например, у кислорода она составляет -218 градусов Цельсия.
Подобные видео носят не только развлекательный и популяризаторский характер. В первую очередь, установка такого большого количества камер на всех критических узлах ракеты позволяет инженерам анализировать не только сухие данные телеметрии, но и видеть, что происходит с агрегатами.
www.popmech.ru
Боеголовка и ее начинка | Журнал Популярная Механика
Взглянем на некую типовую боеголовку (в реальности между боеголовками могут существовать конструктивные различия). Это конус из легких прочных сплавов. Внутри есть переборки, шпангоуты, силовой каркас — почти всё как в самолете. Силовой каркас покрыт прочной металлической обшивкой. На обшивку нанесен толстый слой теплозащитного покрытия. Это похоже на древнюю корзину эпохи неолита, щедро обмазанную глиной и обожженную в первых экспериментах человека с теплом и керамикой. Схожесть легко объяснима: и корзине, и боеголовке предстоит сопротивляться наружному жару.
Боеголовка и ее начинка
Внутри конуса, закрепленные на своих «сиденьях», находятся два основных «пассажира», ради которых все и затеяно: термоядерный заряд и блок управления зарядом, или блок автоматики. Они поразительно компактны. Блок автоматики — размером с пятилитровую банку маринованных огурцов, а заряд — с обычное огородное ведро. Тяжелый и увесистый, союз банки и ведра взорвется килотонн на триста пятьдесят — четыреста. Два пассажира соединены между собой связью, как сиамские близнецы, и через эту связь постоянно чем-то обмениваются. Диалог их ведется все время, даже когда ракета стоит на боевом дежурстве, даже когда этих близнецов только везут с предприятия-производителя.

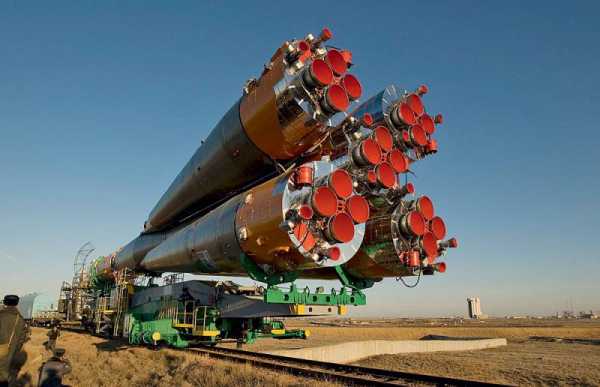

Первая советская баллистическая ракета Р-7 стала родоначальником большого семейства космических ракет, которые внесли огромный вклад в развитие пилотируемой космонавтики. Новейшие модификации ракеты «Союз» — единственные на сегодня средства доставки экипажей на МКС.
Есть и третий пассажир — блок измерения движения боеголовки или вообще управления ее полетом. В последнем случае в боеголовку встроены рабочие органы управления, позволяющие изменять траекторию. Например, исполнительные пневмосистемы или пороховые системы. А еще бортовая электросеть с источниками питания, линии связи со ступенью, в виде защищенных проводов и разъемов, защита от электромагнитного импульса и система термостатирования — поддержания нужной температуры заряда.
После покидания автобуса боеголовки продолжают набирать высоту и одновременно мчаться в сторону целей. Они поднимаются до высших точек своих траекторий, а потом, не замедляя горизонтального полета, начинают все быстрее скатываться вниз. На высоте ровно ста километров над уровнем моря каждая боеголовка пересекает формально назначенную человеком границу космического пространства. Впереди атмосфера!
Первая межконтинентальная баллистическая ракета с ядерной БЧ. Первой в мире МБР с ядерной боеголовкой стала советская Р-7. Она несла один трехмегатонный боевой блок и могла поражать объекты на дальности до 11 000 км (модификация 7-А). Детище С.П. Королёва хоть и было принято на вооружение, но в качестве военной ракеты оказалось малоэффективным из-за невозможности находиться длительное время на боевом дежурстве без дополнительной заправки окислителем (жидким кислородом). Зато Р-7 (и ее многочисленные модификации) сыграла выдающуюся роль в деле освоения космоса.

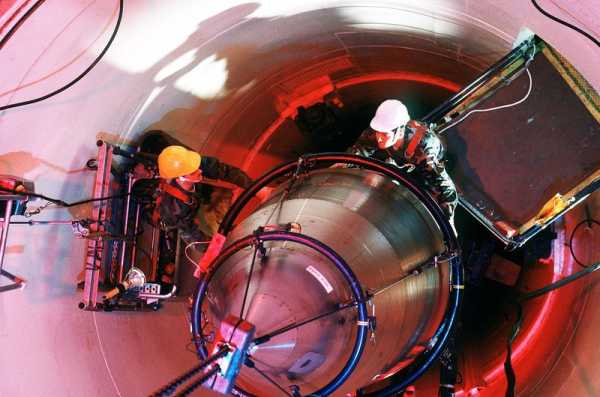

Первая головная часть МБР с разделяемыми боеголовками. Первой в мире МБР с разделяющейся головной частью стала американская ракета LGM-30 Minuteman III, развертывание которой началось в 1970 году. По сравнению с предыдущей модификацией боевой блок W-56 был заменен тремя легкими боевыми блоками W-62, установленными на ступень разведения. Таким образом, ракета могла поразить три отдельные цели или сосредоточить все три боеголовки для удара по одной. В настоящее время на всех ракетах Minuteman III в рамках инициативы по разоружению оставлено лишь по одному боевому блоку.
Боеголовка с переменной мощностью. С начала 1960-х годов разрабатываются технологии создания термоядерных боеголовок с переменной мощностью. К таковым относится, например, боеголовка W80, которая устанавливалась, в частности, на ракету Tomahawk. Эти технологии создавались для термоядерных зарядов, построенных по схеме Теллера-Улама, где реакция деления ядер изотопов урана или плутония запускает реакцию слияния (то есть термоядерный взрыв). Изменение мощности происходило путем внесения поправок во взаимодействие двух этапов. Управлять мощностью боеголовки имеет смысл в зависимости от типа цели и расстояния стрельбы.
Электрический ветер
Внизу перед боеголовкой раскинулся огромный, контрастно блестящий с грозных больших высот, затянутый голубой кислородной дымкой, подернутый аэрозольными взвесями, необозримый и безбрежный пятый океан. Медленно и еле заметно поворачиваясь от остаточных воздействий разделения, боеголовка по пологой траектории продолжает спуск. Но вот навстречу ей тихонько потянул очень необычный ветерок. Чуть тронул ее — и стал заметен, обтянул корпус тонкой, уходящей назад волной бледного бело-голубого свечения. Волна эта умопомрачительно высокотемпературная, но она пока не жжет боеголовку, так как слишком уж бесплотна. Ветерок, обдувающий боеголовку, — электропроводящий. Скорость конуса настолько высока, что он в буквальном смысле дробит своим ударом молекулы воздуха на электрически заряженные осколки, происходит ударная ионизация воздуха. Этот плазменный ветерок называется гиперзвуковым потоком больших чисел Маха, и его скорость в двадцать раз превосходит скорость звука.
Из-за большой разреженности ветерок в первые секунды почти незаметен. Нарастая и уплотняясь с углублением в атмосферу, он сперва больше греет, чем давит на боеголовку. Но постепенно начинает с силой обжимать ее конус. Поток разворачивает боеголовку носиком вперед. Разворачивает не сразу — конус слегка раскачивается туда-сюда, постепенно замедляя свои колебания, и наконец стабилизируется.

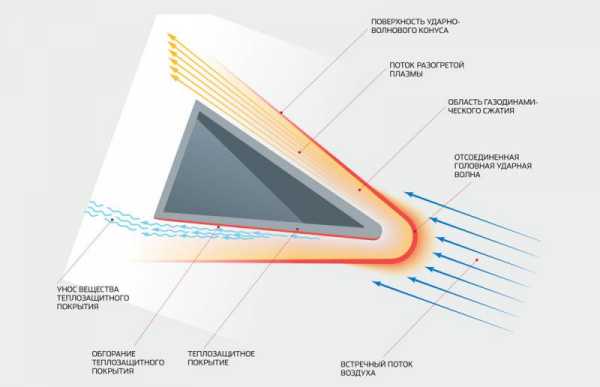

Тепловая картина
Жара на гиперзвуке
Уплотняясь по мере снижения, поток все сильнее давит на боеголовку, замедляя ее полет. С замедлением плавно снижается температура. От огромных значений начала входа, бело-голубого свечения десятка тысяч кельвинов, до желто-белого сияния пяти-шести тысяч градусов. Это температура поверхностных слоев Солнца. Сияние становится ослепительным, потому что плотность воздуха быстро растет, а с ней и тепловой поток в стенки боеголовки. Теплозащитное покрытие обугливается и начинает гореть.
Оно горит вовсе не от трения об воздух, как часто неверно говорят. Из-за огромной гиперзвуковой скорости движения (сейчас в пятнадцать раз быстрее звука) от вершины корпуса расходится в воздухе другой конус — ударно-волновой, как бы заключая в себе боеголовку. Набегающий воздух, попадая внутрь ударно-волнового конуса, мгновенно уплотняется во много раз и плотно прижимается к поверхности боеголовки. От скачкообразного, мгновенного и многократного сжатия его температура сразу подскакивает до нескольких тысяч градусов. Причина этого — сумасшедшая быстрота происходящего, запредельная динамичность процесса. Газодинамическое сжатие потока, а не трение — вот что сейчас прогревает боеголовке бока
Хуже всего приходится носовой части. Там образуется наибольшее уплотнение встречного потока. Зона этого уплотнения слегка отходит вперед, как бы отсоединяясь от корпуса. И держится впереди, принимая форму толстой линзы или подушки. Такое образование называется «отсоединенная головная ударная волна». Она в несколько раз толще остальной поверхности ударно-волнового конуса вокруг боеголовки. Лобовое сжатие набегающего потока здесь самое сильное. Поэтому в отсоединенной головной ударной волне самая высокая температура и самая большая плотность тепла. Это маленькое солнце обжигает носовую часть боеголовки лучистым путем — высвечивая, излучая из себя тепло прямо в нос корпуса и вызывая сильное обгорание носовой части. Поэтому там самый толстый слой теплозащиты. Именно головная ударная волна освещает темной ночью местность на многие километры вокруг летящей в атмосфере боеголовки.
Бокам становится совсем несладко. Их сейчас тоже жарит нестерпимым сиянием из головной ударной волны. И обжигает раскаленный сжатый воздух, превратившийся в плазму от дробления его молекул. Впрочем, при столь высокой температуре воздух ионизируется и просто от нагрева — его молекулы распадаются на части от жары. Получается смесь ударно-ионизационной и температурной плазмы. Своим воздействием трения эта плазма шлифует горящую поверхность теплозащиты, словно песком или наждачной бумагой. Происходит газодинамическая эрозия, расходующая теплозащитное покрытие. В это время боеголовка прошла верхнюю границу стратосферы — стратопаузу — и входит в стратосферу на высоте 55 км. Движется она сейчас с гиперзвуковой скоростью в десять-двенадцать раз быстрее звука.
Ядерный дождь На снимке показано падение разделившихся боевых блоков американской ракеты МХ в районе полигона на атолле Кваджалейн в Тихом океане. Такое можно наблюдать только в ходе испытаний. Настоящие ядерные боеголовки до земли бы не долетели, подорвав заряд на высоте нескольких сотен метров.
Нечеловеческие перегрузки
Сильное обгорание изменяет геометрию носа. Поток, словно резцом скульптора, выжигает в носовом покрытии заостренный центральный выступ. Появляются и другие особенности поверхности из-за неравномерностей выгорания. Изменения формы приводят к изменениям обтекания. Это меняет распределение давлений сжатого воздуха на поверхности боеголовки и поля температур. Возникают вариации силового воздействия воздуха по сравнению с расчетным обтеканием, что порождает отклонение точки падения — формируется промах. Пусть и небольшой — допустим, двести метров, но по ракетной шахте врага небесный снаряд попадет с отклонением. Или не попадет вообще.
Кроме того, картина ударно-волновых поверхностей, головной волны, давлений и температур непрерывно меняется. Плавно снижается скорость, зато быстро растет плотность воздуха: конус проваливается все ниже в стратосферу. Из-за неравномерностей давлений и температур на поверхности боеголовки, из-за быстроты их изменений могут возникать тепловые удары. От теплозащитного покрытия они умеют откалывать кусочки и куски, что вносит новые изменения в картину обтекания. И увеличивает отклонение точки падения.
Одновременно боеголовка может входить в самопроизвольные частые раскачивания с изменением направления этих раскачиваний с «вверх-вниз» на «вправо-влево» и обратно. Эти автоколебания создают местные ускорения в разных частях боеголовки. Ускорения меняются по направлению и величине, усложняя картину воздействия, испытываемого боеголовкой. Она получает больше нагрузок, несимметричности ударных волн вокруг себя, неравномерности температурных полей и прочих маленьких прелестей, вмиг вырастающих в большие проблемы.
Но и этим набегающий поток себя не исчерпывает. Из-за столь мощного давления встречного сжатого воздуха боеголовка испытывает огромное тормозящее действие. Возникает большое отрицательное ускорение. Боеголовка со всеми внутренностями находится в быстро растущей перегрузке, а экранироваться от перегрузки невозможно.
Космонавты не испытывают таких перегрузок при снижении. Пилотируемый аппарат менее обтекаем и заполнен внутри не столь плотно, как боеголовка. Космонавты и не спешат спуститься побыстрее. Боеголовка же — это оружие. Она должна достичь цели как можно скорее, пока не сбили. Да и перехват ее тем труднее, чем быстрее она летит. Конус — фигура наилучшего сверхзвукового обтекания. Сохранив высокую скорость до нижних слоев атмосферы, боеголовка встречает там очень большое торможение. Вот зачем нужны прочные переборки и силовой каркас. И удобные «сиденья» для двух седоков — иначе сорвет с мест перегрузкой.

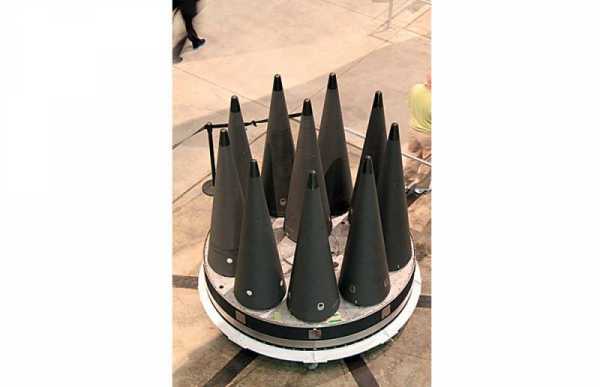

Ступень разведения ракеты MX Peacekeeper, насчитывающая десять боевых блоков. Ракета снята с вооружения. Баллистические ракеты с разделяющейся ГЧ у американцев установлены только на подводных лодках.
Диалог сиамских близнецов
Кстати, а что там с этими седоками? Пришло время вспомнить главных пассажиров, ибо они сидят сейчас отнюдь не пассивно, а проходят свой собственный сложный путь, и диалог их становится наиболее содержательным в эти самые мгновения.
Заряд при перевозке разобран на части. При установке в боеголовку его собирают, а устанавливая боеголовку в ракету, оснащают до полной боеготовой комплектации (вставляют импульсный нейтронный инициатор, снаряжают детонаторами и т. д.). Заряд готов к полету до цели на борту боеголовки, но пока еще не готов взорваться. Логика тут понятная: постоянная готовность заряда к взрыву не нужна и теоретически опасна.
В состояние готовности к взрыву (вблизи цели) его предстоит перевести сложными последовательными алгоритмами, базирующимися на двух принципах: надежность движения к взрыву и контроль над процессом. Система подрыва строго своевременно переводит заряд во все более высокие степени готовности. И когда в полностью готовый заряд придет из блока управления боевая команда на подрыв, взрыв произойдет немедленно, мгновенно. Боеголовка, летящая со скоростью снайперской пули, пройдет лишь пару сотых долей миллиметра, не успев сместиться в пространстве даже на толщину человеческого волоса, когда в ее заряде начнется, разовьется, полностью пройдет и уже завершится термоядерная реакция, выделив всю штатную мощность.
Финальная вспышка
Сильно изменившись и снаружи, и внутри, боеголовка прошла в тропосферу — последний десяток километров высоты. Она сильно затормозилась. Гиперзвуковой полет выродился до сверхзвука в три-четыре единицы Маха. Светит боеголовка уже тускло, угасает и подходит к точке цели.
Взрыв на поверхности Земли планируется редко — только для углубленных в землю объектов вроде ракетных шахт. Большинство целей лежит на поверхности. И для их наибольшего поражения подрыв производят на некоторой высоте, зависящей от мощности заряда. Для тактических двадцати килотонн это 400−600 м. Для стратегической мегатонны оптимальная высота взрыва — 1200 м. Почему? От взрыва по местности проходят две волны. Ближе к эпицентру взрывная волна обрушится раньше. Упадет и отразится, отскочив в стороны, где и сольется с только что дошедшей сюда сверху, из точки взрыва, свежей волной. Две волны — падающая из центра взрыва и отраженная от поверхности — складываются, образуя в приземном слое наиболее мощную ударную волну, главный фактор поражения.
При испытательных же пусках боеголовка обычно беспрепятственно достигает земли. На ее борту находится полцентнера взрывчатки, подрываемой при падении. Зачем? Во‑первых, боеголовка — секретный объект и должна надежно уничтожаться после использования. Во‑вторых, это необходимо для измерительных систем полигона — для оперативного обнаружения точки падения и измерения отклонений. Многометровая дымящаяся воронка завершает картину. Но перед этим, за пару километров до удара, с испытательной боеголовки отстреливается наружу бронекассета запоминающего устройства с записью всего, что регистрировалось на борту во время полета. Эта бронефлешка подстрахует от потери бортовой информации. Ее найдут позже, когда прилетит вертолет со спецгруппой поиска. И зафиксируют результаты фантастического полета.
Статья «Головы дракона» опубликована в журнале «Популярная механика» (№5, Май 2016).www.popmech.ru
что внутри и как она работает после отделения от ракеты » Военное обозрение
Взглянем на некую типовую боеголовку (в реальности между боеголовками могут существовать конструктивные различия). Это конус из легких прочных сплавов. Внутри есть переборки, шпангоуты, силовой каркас — почти всё как в самолете. Силовой каркас покрыт прочной металлической обшивкой. На обшивку нанесен толстый слой теплозащитного покрытия. Это похоже на древнюю корзину эпохи неолита, щедро обмазанную глиной и обожженную в первых экспериментах человека с теплом и керамикой. Схожесть легко объяснима: и корзине, и боеголовке предстоит сопротивляться наружному жару.
Боеголовка и ее начинка
Внутри конуса, закрепленные на своих «сиденьях», находятся два основных «пассажира», ради которых все и затеяно: термоядерный заряд и блок управления зарядом, или блок автоматики. Они поразительно компактны. Блок автоматики — размером с пятилитровую банку маринованных огурцов, а заряд — с обычное огородное ведро. Тяжелый и увесистый, союз банки и ведра взорвется килотонн на триста пятьдесят — четыреста. Два пассажира соединены между собой связью, как сиамские близнецы, и через эту связь постоянно чем-то обмениваются. Диалог их ведется все время, даже когда ракета стоит на боевом дежурстве, даже когда этих близнецов только везут с предприятия-производителя.
Первая советская баллистическая ракета Р-7
стала родоначальником большого семейства космических ракет, которые внесли огромный вклад в развитие пилотируемой космонавтики. Новейшие модификации ракеты «Союз» — единственные на сегодня средства доставки экипажей на МКС.
Есть и третий пассажир — блок измерения движения боеголовки или вообще управления ее полетом. В последнем случае в боеголовку встроены рабочие органы управления, позволяющие изменять траекторию. Например, исполнительные пневмосистемы или пороховые системы. А еще бортовая электросеть с источниками питания, линии связи со ступенью, в виде защищенных проводов и разъемов, защита от электромагнитного импульса и система термостатирования — поддержания нужной температуры заряда.
После покидания автобуса боеголовки продолжают набирать высоту и одновременно мчаться в сторону целей. Они поднимаются до высших точек своих траекторий, а потом, не замедляя горизонтального полета, начинают все быстрее скатываться вниз. На высоте ровно ста километров над уровнем моря каждая боеголовка пересекает формально назначенную человеком границу космического пространства. Впереди атмосфера!
Электрический ветер
Внизу перед боеголовкой раскинулся огромный, контрастно блестящий с грозных больших высот, затянутый голубой кислородной дымкой, подернутый аэрозольными взвесями, необозримый и безбрежный пятый океан. Медленно и еле заметно поворачиваясь от остаточных воздействий разделения, боеголовка по пологой траектории продолжает спуск. Но вот навстречу ей тихонько потянул очень необычный ветерок. Чуть тронул ее — и стал заметен, обтянул корпус тонкой, уходящей назад волной бледного бело-голубого свечения. Волна эта умопомрачительно высокотемпературная, но она пока не жжет боеголовку, так как слишком уж бесплотна. Ветерок, обдувающий боеголовку, — электропроводящий. Скорость конуса настолько высока, что он в буквальном смысле дробит своим ударом молекулы воздуха на электрически заряженные осколки, происходит ударная ионизация воздуха. Этот плазменный ветерок называется гиперзвуковым потоком больших чисел Маха, и его скорость в двадцать раз превосходит скорость звука.
Из-за большой разреженности ветерок в первые секунды почти незаметен. Нарастая и уплотняясь с углублением в атмосферу, он сперва больше греет, чем давит на боеголовку. Но постепенно начинает с силой обжимать ее конус. Поток разворачивает боеголовку носиком вперед. Разворачивает не сразу — конус слегка раскачивается туда-сюда, постепенно замедляя свои колебания, и наконец стабилизируется.
Жара на гиперзвуке
Уплотняясь по мере снижения, поток все сильнее давит на боеголовку, замедляя ее полет. С замедлением плавно снижается температура. От огромных значений начала входа, бело-голубого свечения десятка тысяч кельвинов, до желто-белого сияния пяти-шести тысяч градусов. Это температура поверхностных слоев Солнца. Сияние становится ослепительным, потому что плотность воздуха быстро растет, а с ней и тепловой поток в стенки боеголовки. Теплозащитное покрытие обугливается и начинает гореть.
Оно горит вовсе не от трения об воздух, как часто неверно говорят. Из-за огромной гиперзвуковой скорости движения (сейчас в пятнадцать раз быстрее звука) от вершины корпуса расходится в воздухе другой конус — ударно-волновой, как бы заключая в себе боеголовку. Набегающий воздух, попадая внутрь ударно-волнового конуса, мгновенно уплотняется во много раз и плотно прижимается к поверхности боеголовки. От скачкообразного, мгновенного и многократного сжатия его температура сразу подскакивает до нескольких тысяч градусов. Причина этого — сумасшедшая быстрота происходящего, запредельная динамичность процесса. Газодинамическое сжатие потока, а не трение — вот что сейчас прогревает боеголовке бока.
Ступень разведения ракеты МХ Peacekeeper,
насчитывающая десять боевых блоков. Ракета снята с вооружения. Баллистические ракеты с разделяющейся ГЧ у американцев установлены только на подводных лодках.
Хуже всего приходится носовой части. Там образуется наибольшее уплотнение встречного потока. Зона этого уплотнения слегка отходит вперед, как бы отсоединяясь от корпуса. И держится впереди, принимая форму толстой линзы или подушки. Такое образование называется «отсоединенная головная ударная волна». Она в несколько раз толще остальной поверхности ударно-волнового конуса вокруг боеголовки. Лобовое сжатие набегающего потока здесь самое сильное. Поэтому в отсоединенной головной ударной волне самая высокая температура и самая большая плотность тепла. Это маленькое солнце обжигает носовую часть боеголовки лучистым путем — высвечивая, излучая из себя тепло прямо в нос корпуса и вызывая сильное обгорание носовой части. Поэтому там самый толстый слой теплозащиты. Именно головная ударная волна освещает темной ночью местность на многие километры вокруг летящей в атмосфере боеголовки.
Бокам становится совсем несладко. Их сейчас тоже жарит нестерпимым сиянием из головной ударной волны. И обжигает раскаленный сжатый воздух, превратившийся в плазму от дробления его молекул. Впрочем, при столь высокой температуре воздух ионизируется и просто от нагрева — его молекулы распадаются на части от жары. Получается смесь ударно-ионизационной и температурной плазмы. Своим воздействием трения эта плазма шлифует горящую поверхность теплозащиты, словно песком или наждачной бумагой. Происходит газодинамическая эрозия, расходующая теплозащитное покрытие.
В это время боеголовка прошла верхнюю границу стратосферы — стратопаузу — и входит в стратосферу на высоте 55 км. Движется она сейчас с гиперзвуковой скоростью в десять-двенадцать раз быстрее звука.
Ядерный дождь
На снимке показано падение разделившихся боевых блоков американской ракеты МХ в районе полигона на атолле Кваджалейн в Тихом океане. Такое можно наблюдать только в ходе испытаний. Настоящие ядерные боеголовки до земли бы не долетели, подорвав заряд на высоте нескольких сотен метров.
Нечеловеческие перегрузки
Сильное обгорание изменяет геометрию носа. Поток, словно резцом скульптора, выжигает в носовом покрытии заостренный центральный выступ. Появляются и другие особенности поверхности из-за неравномерностей выгорания. Изменения формы приводят к изменениям обтекания. Это меняет распределение давлений сжатого воздуха на поверхности боеголовки и поля температур. Возникают вариации силового воздействия воздуха по сравнению с расчетным обтеканием, что порождает отклонение точки падения — формируется промах. Пусть и небольшой — допустим, двести метров, но по ракетной шахте врага небесный снаряд попадет с отклонением. Или не попадет вообще.
Кроме того, картина ударно-волновых поверхностей, головной волны, давлений и температур непрерывно меняется. Плавно снижается скорость, зато быстро растет плотность воздуха: конус проваливается все ниже в стратосферу. Из-за неравномерностей давлений и температур на поверхности боеголовки, из-за быстроты их изменений могут возникать тепловые удары. От теплозащитного покрытия они умеют откалывать кусочки и куски, что вносит новые изменения в картину обтекания. И увеличивает отклонение точки падения.
Одновременно боеголовка может входить в самопроизвольные частые раскачивания с изменением направления этих раскачиваний с «вверх-вниз» на «вправо-влево» и обратно. Эти автоколебания создают местные ускорения в разных частях боеголовки. Ускорения меняются по направлению и величине, усложняя картину воздействия, испытываемого боеголовкой. Она получает больше нагрузок, несимметричности ударных волн вокруг себя, неравномерности температурных полей и прочих маленьких прелестей, вмиг вырастающих в большие проблемы.
Но и этим набегающий поток себя не исчерпывает. Из-за столь мощного давления встречного сжатого воздуха боеголовка испытывает огромное тормозящее действие. Возникает большое отрицательное ускорение. Боеголовка со всеми внутренностями находится в быстро растущей перегрузке, а экранироваться от перегрузки невозможно.
Космонавты не испытывают таких перегрузок при снижении. Пилотируемый аппарат менее обтекаем и заполнен внутри не столь плотно, как боеголовка. Космонавты и не спешат спуститься побыстрее. Боеголовка же — это оружие. Она должна достичь цели как можно скорее, пока не сбили. Да и перехват ее тем труднее, чем быстрее она летит. Конус — фигура наилучшего сверхзвукового обтекания. Сохранив высокую скорость до нижних слоев атмосферы, боеголовка встречает там очень большое торможение. Вот зачем нужны прочные переборки и силовой каркас. И удобные «сиденья» для двух седоков — иначе сорвет с мест перегрузкой.
Диалог сиамских близнецов
Кстати, а что там с этими седоками? Пришло время вспомнить главных пассажиров, ибо они сидят сейчас отнюдь не пассивно, а проходят свой собственный сложный путь, и диалог их становится наиболее содержательным в эти самые мгновения.
Заряд при перевозке разобран на части. При установке в боеголовку его собирают, а устанавливая боеголовку в ракету, оснащают до полной боеготовой комплектации (вставляют импульсный нейтронный инициатор, снаряжают детонаторами и т. д.). Заряд готов к полету до цели на борту боеголовки, но пока еще не готов взорваться. Логика тут понятная: постоянная готовность заряда к взрыву не нужна и теоретически опасна.
В состояние готовности к взрыву (вблизи цели) его предстоит перевести сложными последовательными алгоритмами, базирующимися на двух принципах: надежность движения к взрыву и контроль над процессом. Система подрыва строго своевременно переводит заряд во все более высокие степени готовности. И когда в полностью готовый заряд придет из блока управления боевая команда на подрыв, взрыв произойдет немедленно, мгновенно. Боеголовка, летящая со скоростью снайперской пули, пройдет лишь пару сотых долей миллиметра, не успев сместиться в пространстве даже на толщину человеческого волоса, когда в ее заряде начнется, разовьется, полностью пройдет и уже завершится термоядерная реакция, выделив всю штатную мощность.
Финальная вспышка
Сильно изменившись и снаружи, и внутри, боеголовка прошла в тропосферу — последний десяток километров высоты. Она сильно затормозилась. Гиперзвуковой полет выродился до сверхзвука в три-четыре единицы Маха. Светит боеголовка уже тускло, угасает и подходит к точке цели.
Взрыв на поверхности Земли планируется редко — только для углубленных в землю объектов вроде ракетных шахт. Большинство целей лежит на поверхности. И для их наибольшего поражения подрыв производят на некоторой высоте, зависящей от мощности заряда. Для тактических двадцати килотонн это 400−600 м. Для стратегической мегатонны оптимальная высота взрыва — 1200 м. Почему? От взрыва по местности проходят две волны. Ближе к эпицентру взрывная волна обрушится раньше. Упадет и отразится, отскочив в стороны, где и сольется с только что дошедшей сюда сверху, из точки взрыва, свежей волной. Две волны — падающая из центра взрыва и отраженная от поверхности — складываются, образуя в приземном слое наиболее мощную ударную волну, главный фактор поражения.
При испытательных же пусках боеголовка обычно беспрепятственно достигает земли. На ее борту находится полцентнера взрывчатки, подрываемой при падении. Зачем? Во-первых, боеголовка — секретный объект и должна надежно уничтожаться после использования. Во-вторых, это необходимо для измерительных систем полигона — для оперативного обнаружения точки падения и измерения отклонений.
Многометровая дымящаяся воронка завершает картину. Но перед этим, за пару километров до удара, с испытательной боеголовки отстреливается наружу бронекассета запоминающего устройства с записью всего, что регистрировалось на борту во время полета. Эта бронефлешка подстрахует от потери бортовой информации. Ее найдут позже, когда прилетит вертолет со спецгруппой поиска. И зафиксируют результаты фантастического полета.
Первая межконтинентальная баллистическая ракета с ядерной БЧ
Первой в мире МБР с ядерной боеголовкой стала советская Р-7. Она несла один трехмегатонный боевой блок и могла поражать объекты на дальности до 11 000 км (модификация 7-А). Детище С.П. Королёва хоть и было принято на вооружение, но в качестве военной ракеты оказалось малоэффективным из-за невозможности находиться длительное время на боевом дежурстве без дополнительной заправки окислителем (жидким кислородом). Зато Р-7 (и ее многочисленные модификации) сыграла выдающуюся роль в деле освоения космоса.
Первая головная часть МБР с разделяемыми боеголовками
Первой в мире МБР с разделяющейся головной частью стала американская ракета LGM-30 Minuteman III, развертывание которой началось в 1970 году. По сравнению с предыдущей модификацией боевой блок W-56 был заменен тремя легкими боевыми блоками W-62, установленными на ступень разведения. Таким образом, ракета могла поразить три отдельные цели или сосредоточить все три боеголовки для удара по одной. В настоящее время на всех ракетах Minuteman III в рамках инициативы по разоружению оставлено лишь по одному боевому блоку.
Боеголовка с переменной мощностью
С начала 1960-х годов разрабатываются технологии создания термоядерных боеголовок с переменной мощностью. К таковым относится, например, боеголовка W80, которая устанавливалась, в частности, на ракету Tomahawk. Эти технологии создавались для термоядерных зарядов, построенных по схеме Теллера-Улама, где реакция деления ядер изотопов урана или плутония запускает реакцию слияния (то есть термоядерный взрыв). Изменение мощности происходило путем внесения поправок во взаимодействие двух этапов. Управлять мощностью боеголовки имеет смысл в зависимости от типа цели и расстояния стрельбы.
topwar.ru
Боеголовка: что внутри и как она работает после отделения от ракеты
Взглянем на некую типовую боеголовку (в реальности между боеголовками могут существовать конструктивные различия). Это конус из легких прочных сплавов. Внутри есть переборки, шпангоуты, силовой каркас — почти всё как в самолете. Силовой каркас покрыт прочной металлической обшивкой. На обшивку нанесен толстый слой теплозащитного покрытия. Это похоже на древнюю корзину эпохи неолита, щедро обмазанную глиной и обожженную в первых экспериментах человека с теплом и керамикой. Схожесть легко объяснима: и корзине, и боеголовке предстоит сопротивляться наружному жару.
Боеголовка и её начинка
Внутри конуса, закрепленные на своих «сиденьях», находятся два основных «пассажира», ради которых все и затеяно: термоядерный заряд и блок управления зарядом, или блок автоматики. Они поразительно компактны. Блок автоматики — размером с пятилитровую банку маринованных огурцов, а заряд — с обычное огородное ведро. Тяжелый и увесистый, союз банки и ведра взорвется килотонн на триста пятьдесят — четыреста. Два пассажира соединены между собой связью, как сиамские близнецы, и через эту связь постоянно чем-то обмениваются. Диалог их ведется все время, даже когда ракета стоит на боевом дежурстве, даже когда этих близнецов только везут с предприятия-производителя.
Первая советская баллистическая ракета Р-7 стала родоначальником большого семейства космических ракет, которые внесли огромный вклад в развитие пилотируемой космонавтики. Новейшие модификации ракеты «Союз» — единственные на сегодня средства доставки экипажей на МКС.
Есть и третий пассажир — блок измерения движения боеголовки или вообще управления её полетом. В последнем случае в боеголовку встроены рабочие органы управления, позволяющие изменять траекторию. Например, исполнительные пневмосистемы или пороховые системы. А ещё бортовая электросеть с источниками питания, линии связи со ступенью, в виде защищенных проводов и разъемов, защита от электромагнитного импульса и система термостатирования — поддержания нужной температуры заряда.
После покидания автобуса боеголовки продолжают набирать высоту и одновременно мчаться в сторону целей. Они поднимаются до высших точек своих траекторий, а потом, не замедляя горизонтального полета, начинают все быстрее скатываться вниз. На высоте ровно ста километров над уровнем моря каждая боеголовка пересекает формально назначенную человеком границу космического пространства. Впереди атмосфера!
Электрический ветер
Внизу перед боеголовкой раскинулся огромный, контрастно блестящий с грозных больших высот, затянутый голубой кислородной дымкой, подернутый аэрозольными взвесями, необозримый и безбрежный пятый океан. Медленно и еле заметно поворачиваясь от остаточных воздействий разделения, боеголовка по пологой траектории продолжает спуск. Но вот навстречу ей тихонько потянул очень необычный ветерок. Чуть тронул её — и стал заметен, обтянул корпус тонкой, уходящей назад волной бледного бело-голубого свечения. Волна эта умопомрачительно высокотемпературная, но она пока не жжет боеголовку, так как слишком уж бесплотна. Ветерок, обдувающий боеголовку, — электропроводящий. Скорость конуса настолько высока, что он в буквальном смысле дробит своим ударом молекулы воздуха на электрически заряженные осколки, происходит ударная ионизация воздуха. Этот плазменный ветерок называется гиперзвуковым потоком больших чисел Маха, и его скорость в двадцать раз превосходит скорость звука.
Из-за большой разреженности ветерок в первые секунды почти незаметен. Нарастая и уплотняясь с углублением в атмосферу, он сперва больше греет, чем давит на боеголовку. Но постепенно начинает с силой обжимать её конус. Поток разворачивает боеголовку носиком вперед. Разворачивает не сразу — конус слегка раскачивается туда-сюда, постепенно замедляя свои колебания, и наконец стабилизируется.
Жара на гиперзвуке
Уплотняясь по мере снижения, поток все сильнее давит на боеголовку, замедляя её полет. С замедлением плавно снижается температура. От огромных значений начала входа, бело-голубого свечения десятка тысяч кельвинов, до желто-белого сияния пяти-шести тысяч градусов. Это температура поверхностных слоев Солнца. Сияние становится ослепительным, потому что плотность воздуха быстро растет, а с ней и тепловой поток в стенки боеголовки. Теплозащитное покрытие обугливается и начинает гореть.
Оно горит вовсе не от трения об воздух, как часто неверно говорят. Из-за огромной гиперзвуковой скорости движения (сейчас в пятнадцать раз быстрее звука) от вершины корпуса расходится в воздухе другой конус — ударно-волновой, как бы заключая в себе боеголовку. Набегающий воздух, попадая внутрь ударно-волнового конуса, мгновенно уплотняется во много раз и плотно прижимается к поверхности боеголовки. От скачкообразного, мгновенного и многократного сжатия его температура сразу подскакивает до нескольких тысяч градусов. Причина этого — сумасшедшая быстрота происходящего, запредельная динамичность процесса. Газодинамическое сжатие потока, а не трение — вот что сейчас прогревает боеголовке бока.
Ступень разведения ракеты МХ Peacekeeper, насчитывающая десять боевых блоков. Ракета снята с вооружения. Баллистические ракеты с разделяющейся ГЧ у американцев установлены только на подводных лодках.
Хуже всего приходится носовой части. Там образуется наибольшее уплотнение встречного потока. Зона этого уплотнения слегка отходит вперед, как бы отсоединяясь от корпуса. И держится впереди, принимая форму толстой линзы или подушки. Такое образование называется «отсоединенная головная ударная волна». Она в несколько раз толще остальной поверхности ударно-волнового конуса вокруг боеголовки. Лобовое сжатие набегающего потока здесь самое сильное. Поэтому в отсоединенной головной ударной волне самая высокая температура и самая большая плотность тепла. Это маленькое солнце обжигает носовую часть боеголовки лучистым путем — высвечивая, излучая из себя тепло прямо в нос корпуса и вызывая сильное обгорание носовой части. Поэтому там самый толстый слой теплозащиты. Именно головная ударная волна освещает темной ночью местность на многие километры вокруг летящей в атмосфере боеголовки.
Бокам становится совсем несладко. Их сейчас тоже жарит нестерпимым сиянием из головной ударной волны. И обжигает раскаленный сжатый воздух, превратившийся в плазму от дробления его молекул. Впрочем, при столь высокой температуре воздух ионизируется и просто от нагрева — его молекулы распадаются на части от жары. Получается смесь ударно-ионизационной и температурной плазмы. Своим воздействием трения эта плазма шлифует горящую поверхность теплозащиты, словно песком или наждачной бумагой. Происходит газодинамическая эрозия, расходующая теплозащитное покрытие.
В это время боеголовка прошла верхнюю границу стратосферы — стратопаузу — и входит в стратосферу на высоте 55 км. Движется она сейчас с гиперзвуковой скоростью в десять-двенадцать раз быстрее звука.
Ядерный дождь
На снимке показано падение разделившихся боевых блоков американской ракеты МХ в районе полигона на атолле Кваджалейн в Тихом океане. Такое можно наблюдать только в ходе испытаний. Настоящие ядерные боеголовки до земли бы не долетели, подорвав заряд на высоте нескольких сотен метров.
Нечеловеческие перегрузки
Сильное обгорание изменяет геометрию носа. Поток, словно резцом скульптора, выжигает в носовом покрытии заостренный центральный выступ. Появляются и другие особенности поверхности из-за неравномерностей выгорания. Изменения формы приводят к изменениям обтекания. Это меняет распределение давлений сжатого воздуха на поверхности боеголовки и поля температур. Возникают вариации силового воздействия воздуха по сравнению с расчетным обтеканием, что порождает отклонение точки падения — формируется промах. Пусть и небольшой — допустим, двести метров, но по ракетной шахте врага небесный снаряд попадет с отклонением. Или не попадет вообще.
Кроме того, картина ударно-волновых поверхностей, головной волны, давлений и температур непрерывно меняется. Плавно снижается скорость, зато быстро растет плотность воздуха: конус проваливается все ниже в стратосферу. Из-за неравномерностей давлений и температур на поверхности боеголовки, из-за быстроты их изменений могут возникать тепловые удары. От теплозащитного покрытия они умеют откалывать кусочки и куски, что вносит новые изменения в картину обтекания. И увеличивает отклонение точки падения.
Одновременно боеголовка может входить в самопроизвольные частые раскачивания с изменением направления этих раскачиваний с «вверх-вниз» на «вправо-влево» и обратно. Эти автоколебания создают местные ускорения в разных частях боеголовки. Ускорения меняются по направлению и величине, усложняя картину воздействия, испытываемого боеголовкой. Она получает больше нагрузок, несимметричности ударных волн вокруг себя, неравномерности температурных полей и прочих маленьких прелестей, вмиг вырастающих в большие проблемы.
Но и этим набегающий поток себя не исчерпывает. Из-за столь мощного давления встречного сжатого воздуха боеголовка испытывает огромное тормозящее действие. Возникает большое отрицательное ускорение. Боеголовка со всеми внутренностями находится в быстро растущей перегрузке, а экранироваться от перегрузки невозможно.
Космонавты не испытывают таких перегрузок при снижении. Пилотируемый аппарат менее обтекаем и заполнен внутри не столь плотно, как боеголовка. Космонавты и не спешат спуститься побыстрее. Боеголовка же — это оружие. Она должна достичь цели как можно скорее, пока не сбили. Да и перехват её тем труднее, чем быстрее она летит. Конус — фигура наилучшего сверхзвукового обтекания. Сохранив высокую скорость до нижних слоев атмосферы, боеголовка встречает там очень большое торможение. Вот зачем нужны прочные переборки и силовой каркас. И удобные «сиденья» для двух седоков — иначе сорвет с мест перегрузкой.
Диалог сиамских близнецов
Кстати, а что там с этими седоками? Пришло время вспомнить главных пассажиров, ибо они сидят сейчас отнюдь не пассивно, а проходят свой собственный сложный путь, и диалог их становится наиболее содержательным в эти самые мгновения.
Заряд при перевозке разобран на части. При установке в боеголовку его собирают, а устанавливая боеголовку в ракету, оснащают до полной боеготовой комплектации (вставляют импульсный нейтронный инициатор, снаряжают детонаторами и т. д.). Заряд готов к полету до цели на борту боеголовки, но пока ещё не готов взорваться. Логика тут понятная: постоянная готовность заряда к взрыву не нужна и теоретически опасна.
В состояние готовности к взрыву (вблизи цели) его предстоит перевести сложными последовательными алгоритмами, базирующимися на двух принципах: надежность движения к взрыву и контроль над процессом. Система подрыва строго своевременно переводит заряд во все более высокие степени готовности. И когда в полностью готовый заряд придет из блока управления боевая команда на подрыв, взрыв произойдет немедленно, мгновенно. Боеголовка, летящая со скоростью снайперской пули, пройдет лишь пару сотых долей миллиметра, не успев сместиться в пространстве даже на толщину человеческого волоса, когда в ее заряде начнется, разовьется, полностью пройдет и уже завершится термоядерная реакция, выделив всю штатную мощность.
Финальная вспышка
Сильно изменившись и снаружи, и внутри, боеголовка прошла в тропосферу — последний десяток километров высоты. Она сильно затормозилась. Гиперзвуковой полет выродился до сверхзвука в три-четыре единицы Маха. Светит боеголовка уже тускло, угасает и подходит к точке цели.
Взрыв на поверхности Земли планируется редко — только для углубленных в землю объектов вроде ракетных шахт. Большинство целей лежит на поверхности. И для их наибольшего поражения подрыв производят на некоторой высоте, зависящей от мощности заряда. Для тактических двадцати килотонн это 400−600 м. Для стратегической мегатонны оптимальная высота взрыва — 1200 м. Почему? От взрыва по местности проходят две волны. Ближе к эпицентру взрывная волна обрушится раньше. Упадет и отразится, отскочив в стороны, где и сольется с только что дошедшей сюда сверху, из точки взрыва, свежей волной. Две волны — падающая из центра взрыва и отраженная от поверхности — складываются, образуя в приземном слое наиболее мощную ударную волну, главный фактор поражения.
При испытательных же пусках боеголовка обычно беспрепятственно достигает земли. На её борту находится полцентнера взрывчатки, подрываемой при падении. Зачем? Во-первых, боеголовка — секретный объект и должна надежно уничтожаться после использования. Во-вторых, это необходимо для измерительных систем полигона — для оперативного обнаружения точки падения и измерения отклонений.
Многометровая дымящаяся воронка завершает картину. Но перед этим, за пару километров до удара, с испытательной боеголовки отстреливается наружу бронекассета запоминающего устройства с записью всего, что регистрировалось на борту во время полета. Эта бронефлешка подстрахует от потери бортовой информации. Её найдут позже, когда прилетит вертолет со спецгруппой поиска. И зафиксируют результаты фантастического полета.
Первая межконтинентальная баллистическая ракета с ядерной БЧ
Первой в мире МБР с ядерной боеголовкой стала советская Р-7. Она несла один трехмегатонный боевой блок и могла поражать объекты на дальности до 11 000 км (модификация 7-А). Детище С.П. Королёва хоть и было принято на вооружение, но в качестве военной ракеты оказалось малоэффективным из-за невозможности находиться длительное время на боевом дежурстве без дополнительной заправки окислителем (жидким кислородом). Зато Р-7 (и её многочисленные модификации) сыграла выдающуюся роль в деле освоения космоса.
Первая головная часть МБР с разделяемыми боеголовками
Первой в мире МБР с разделяющейся головной частью стала американская ракета LGM-30 Minuteman III, развертывание которой началось в 1970 году. По сравнению с предыдущей модификацией боевой блок W-56 был заменен тремя легкими боевыми блоками W-62, установленными на ступень разведения. Таким образом, ракета могла поразить три отдельные цели или сосредоточить все три боеголовки для удара по одной. В настоящее время на всех ракетах Minuteman III в рамках инициативы по разоружению оставлено лишь по одному боевому блоку.
Боеголовка с переменной мощностью
С начала 1960-х годов разрабатываются технологии создания термоядерных боеголовок с переменной мощностью. К таковым относится, например, боеголовка W80, которая устанавливалась, в частности, на ракету Tomahawk. Эти технологии создавались для термоядерных зарядов, построенных по схеме Теллера-Улама, где реакция деления ядер изотопов урана или плутония запускает реакцию слияния (то есть термоядерный взрыв). Изменение мощности происходило путем внесения поправок во взаимодействие двух этапов. Управлять мощностью боеголовки имеет смысл в зависимости от типа цели и расстояния стрельбы.
Теперь мои статьи можно прочитать и на Яндекс.Дзен-канале.
nstarikov.ru
Боеголовка: что внутри и как она работает после отделения от ракеты
Внутри конуса, закрепленные на своих «сиденьях», находятся два основных «пассажира», ради которых все и затеяно: термоядерный заряд и блок управления зарядом, или блок автоматики. Они поразительно компактны. Блок автоматики — размером с пятилитровую банку маринованных огурцов, а заряд — с обычное огородное ведро. Тяжелый и увесистый, союз банки и ведра взорвется килотонн на триста пятьдесят — четыреста. Два пассажира соединены между собой связью, как сиамские близнецы, и через эту связь постоянно чем-то обмениваются. Диалог их ведется все время, даже когда ракета стоит на боевом дежурстве, даже когда этих близнецов только везут с предприятия-производителя.
После покидания автобуса боеголовки продолжают набирать высоту и одновременно мчаться в сторону целей. Они поднимаются до высших точек своих траекторий, а потом, не замедляя горизонтального полета, начинают все быстрее скатываться вниз. На высоте ровно ста километров над уровнем моря каждая боеголовка пересекает формально назначенную человеком границу космического пространства. Впереди атмосфера!
Электрический ветер
Внизу перед боеголовкой раскинулся огромный, контрастно блестящий с грозных больших высот, затянутый голубой кислородной дымкой, подернутый аэрозольными взвесями, необозримый и безбрежный пятый океан. Медленно и еле заметно поворачиваясь от остаточных воздействий разделения, боеголовка по пологой траектории продолжает спуск. Но вот навстречу ей тихонько потянул очень необычный ветерок. Чуть тронул ее — и стал заметен, обтянул корпус тонкой, уходящей назад волной бледного бело-голубого свечения. Волна эта умопомрачительно высокотемпературная, но она пока не жжет боеголовку, так как слишком уж бесплотна. Ветерок, обдувающий боеголовку, — электропроводящий. Скорость конуса настолько высока, что он в буквальном смысле дробит своим ударом молекулы воздуха на электрически заряженные осколки, происходит ударная ионизация воздуха. Этот плазменный ветерок называется гиперзвуковым потоком больших чисел Маха, и его скорость в двадцать раз превосходит скорость звука.
Из-за большой разреженности ветерок в первые секунды почти незаметен. Нарастая и уплотняясь с углублением в атмосферу, он сперва больше греет, чем давит на боеголовку. Но постепенно начинает с силой обжимать ее конус. Поток разворачивает боеголовку носиком вперед. Разворачивает не сразу — конус слегка раскачивается туда-сюда, постепенно замедляя свои колебания, и наконец стабилизируется.
Жара на гиперзвуке
Уплотняясь по мере снижения, поток все сильнее давит на боеголовку, замедляя ее полет. С замедлением плавно снижается температура. От огромных значений начала входа, бело-голубого свечения десятка тысяч кельвинов, до желто-белого сияния пяти-шести тысяч градусов. Это температура поверхностных слоев Солнца. Сияние становится ослепительным, потому что плотность воздуха быстро растет, а с ней и тепловой поток в стенки боеголовки. Теплозащитное покрытие обугливается и начинает гореть.
Оно горит вовсе не от трения об воздух, как часто неверно говорят. Из-за огромной гиперзвуковой скорости движения (сейчас в пятнадцать раз быстрее звука) от вершины корпуса расходится в воздухе другой конус — ударно-волновой, как бы заключая в себе боеголовку. Набегающий воздух, попадая внутрь ударно-волнового конуса, мгновенно уплотняется во много раз и плотно прижимается к поверхности боеголовки. От скачкообразного, мгновенного и многократного сжатия его температура сразу подскакивает до нескольких тысяч градусов. Причина этого — сумасшедшая быстрота происходящего, запредельная динамичность процесса. Газодинамическое сжатие потока, а не трение — вот что сейчас прогревает боеголовке бока.
Ступень разведения ракеты МХ Peacekeeper, насчитывающая десять боевых блоков. Ракета снята с вооружения. Баллистические ракеты с разделяющейся ГЧ у американцев установлены только на подводных лодках.
Хуже всего приходится носовой части. Там образуется наибольшее уплотнение встречного потока. Зона этого уплотнения слегка отходит вперед, как бы отсоединяясь от корпуса. И держится впереди, принимая форму толстой линзы или подушки. Такое образование называется «отсоединенная головная ударная волна». Она в несколько раз толще остальной поверхности ударно-волнового конуса вокруг боеголовки. Лобовое сжатие набегающего потока здесь самое сильное. Поэтому в отсоединенной головной ударной волне самая высокая температура и самая большая плотность тепла. Это маленькое солнце обжигает носовую часть боеголовки лучистым путем — высвечивая, излучая из себя тепло прямо в нос корпуса и вызывая сильное обгорание носовой части. Поэтому там самый толстый слой теплозащиты. Именно головная ударная волна освещает темной ночью местность на многие километры вокруг летящей в атмосфере боеголовки.
Бокам становится совсем несладко. Их сейчас тоже жарит нестерпимым сиянием из головной ударной волны. И обжигает раскаленный сжатый воздух, превратившийся в плазму от дробления его молекул. Впрочем, при столь высокой температуре воздух ионизируется и просто от нагрева — его молекулы распадаются на части от жары. Получается смесь ударно-ионизационной и температурной плазмы. Своим воздействием трения эта плазма шлифует горящую поверхность теплозащиты, словно песком или наждачной бумагой. Происходит газодинамическая эрозия, расходующая теплозащитное покрытие.
В это время боеголовка прошла верхнюю границу стратосферы — стратопаузу — и входит в стратосферу на высоте 55 км. Движется она сейчас с гиперзвуковой скоростью в десять-двенадцать раз быстрее звука.
Ядерный дождь На снимке показано падение разделившихся боевых блоков американской ракеты МХ в районе полигона на атолле Кваджалейн в Тихом океане. Такое можно наблюдать только в ходе испытаний. Настоящие ядерные боеголовки до земли бы не долетели, подорвав заряд на высоте нескольких сотен метров.
Нечеловеческие перегрузки
Сильное обгорание изменяет геометрию носа. Поток, словно резцом скульптора, выжигает в носовом покрытии заостренный центральный выступ. Появляются и другие особенности поверхности из-за неравномерностей выгорания. Изменения формы приводят к изменениям обтекания. Это меняет распределение давлений сжатого воздуха на поверхности боеголовки и поля температур. Возникают вариации силового воздействия воздуха по сравнению с расчетным обтеканием, что порождает отклонение точки падения — формируется промах. Пусть и небольшой — допустим, двести метров, но по ракетной шахте врага небесный снаряд попадет с отклонением. Или не попадет вообще.
Кроме того, картина ударно-волновых поверхностей, головной волны, давлений и температур непрерывно меняется. Плавно снижается скорость, зато быстро растет плотность воздуха: конус проваливается все ниже в стратосферу. Из-за неравномерностей давлений и температур на поверхности боеголовки, из-за быстроты их изменений могут возникать тепловые удары. От теплозащитного покрытия они умеют откалывать кусочки и куски, что вносит новые изменения в картину обтекания. И увеличивает отклонение точки падения.
Одновременно боеголовка может входить в самопроизвольные частые раскачивания с изменением направления этих раскачиваний с «вверх-вниз» на «вправо-влево» и обратно. Эти автоколебания создают местные ускорения в разных частях боеголовки. Ускорения меняются по направлению и величине, усложняя картину воздействия, испытываемого боеголовкой. Она получает больше нагрузок, несимметричности ударных волн вокруг себя, неравномерности температурных полей и прочих маленьких прелестей, вмиг вырастающих в большие проблемы.
Но и этим набегающий поток себя не исчерпывает. Из-за столь мощного давления встречного сжатого воздуха боеголовка испытывает огромное тормозящее действие. Возникает большое отрицательное ускорение. Боеголовка со всеми внутренностями находится в быстро растущей перегрузке, а экранироваться от перегрузки невозможно.
Космонавты не испытывают таких перегрузок при снижении. Пилотируемый аппарат менее обтекаем и заполнен внутри не столь плотно, как боеголовка. Космонавты и не спешат спуститься побыстрее. Боеголовка же — это оружие. Она должна достичь цели как можно скорее, пока не сбили. Да и перехват ее тем труднее, чем быстрее она летит. Конус — фигура наилучшего сверхзвукового обтекания. Сохранив высокую скорость до нижних слоев атмосферы, боеголовка встречает там очень большое торможение. Вот зачем нужны прочные переборки и силовой каркас. И удобные «сиденья» для двух седоков — иначе сорвет с мест перегрузкой.
Диалог сиамских близнецов
Кстати, а что там с этими седоками? Пришло время вспомнить главных пассажиров, ибо они сидят сейчас отнюдь не пассивно, а проходят свой собственный сложный путь, и диалог их становится наиболее содержательным в эти самые мгновения.
Заряд при перевозке разобран на части. При установке в боеголовку его собирают, а устанавливая боеголовку в ракету, оснащают до полной боеготовой комплектации (вставляют импульсный нейтронный инициатор, снаряжают детонаторами и т. д.). Заряд готов к полету до цели на борту боеголовки, но пока еще не готов взорваться. Логика тут понятная: постоянная готовность заряда к взрыву не нужна и теоретически опасна.
В состояние готовности к взрыву (вблизи цели) его предстоит перевести сложными последовательными алгоритмами, базирующимися на двух принципах: надежность движения к взрыву и контроль над процессом. Система подрыва строго своевременно переводит заряд во все более высокие степени готовности. И когда в полностью готовый заряд придет из блока управления боевая команда на подрыв, взрыв произойдет немедленно, мгновенно. Боеголовка, летящая со скоростью снайперской пули, пройдет лишь пару сотых долей миллиметра, не успев сместиться в пространстве даже на толщину человеческого волоса, когда в ее заряде начнется, разовьется, полностью пройдет и уже завершится термоядерная реакция, выделив всю штатную мощность.
Тепловая картина
Финальная вспышка
Сильно изменившись и снаружи, и внутри, боеголовка прошла в тропосферу — последний десяток километров высоты. Она сильно затормозилась. Гиперзвуковой полет выродился до сверхзвука в три-четыре единицы Маха. Светит боеголовка уже тускло, угасает и подходит к точке цели.
Взрыв на поверхности Земли планируется редко — только для углубленных в землю объектов вроде ракетных шахт. Большинство целей лежит на поверхности. И для их наибольшего поражения подрыв производят на некоторой высоте, зависящей от мощности заряда. Для тактических двадцати килотонн это 400−600 м. Для стратегической мегатонны оптимальная высота взрыва — 1200 м. Почему? От взрыва по местности проходят две волны. Ближе к эпицентру взрывная волна обрушится раньше. Упадет и отразится, отскочив в стороны, где и сольется с только что дошедшей сюда сверху, из точки взрыва, свежей волной. Две волны — падающая из центра взрыва и отраженная от поверхности — складываются, образуя в приземном слое наиболее мощную ударную волну, главный фактор поражения.
При испытательных же пусках боеголовка обычно беспрепятственно достигает земли. На ее борту находится полцентнера взрывчатки, подрываемой при падении. Зачем? Во-первых, боеголовка — секретный объект и должна надежно уничтожаться после использования. Во-вторых, это необходимо для измерительных систем полигона — для оперативного обнаружения точки падения и измерения отклонений.
Многометровая дымящаяся воронка завершает картину. Но перед этим, за пару километров до удара, с испытательной боеголовки отстреливается наружу бронекассета запоминающего устройства с записью всего, что регистрировалось на борту во время полета. Эта бронефлешка подстрахует от потери бортовой информации. Ее найдут позже, когда прилетит вертолет со спецгруппой поиска. И зафиксируют результаты фантастического полета.
Первая межконтинентальная баллистическая ракета с ядерной БЧ
Первой в мире МБР с ядерной боеголовкой стала советская Р-7. Она несла один трехмегатонный боевой блок и могла поражать объекты на дальности до 11 000 км (модификация 7-А). Детище С.П. Королёва хоть и было принято на вооружение, но в качестве военной ракеты оказалось малоэффективным из-за невозможности находиться длительное время на боевом дежурстве без дополнительной заправки окислителем (жидким кислородом). Зато Р-7 (и ее многочисленные модификации) сыграла выдающуюся роль в деле освоения космоса.
Первая головная часть МБР с разделяемыми боеголовками
Первой в мире МБР с разделяющейся головной частью стала американская ракета LGM-30 Minuteman III, развертывание которой началось в 1970 году. По сравнению с предыдущей модификацией боевой блок W-56 был заменен тремя легкими боевыми блоками W-62, установленными на ступень разведения. Таким образом, ракета могла поразить три отдельные цели или сосредоточить все три боеголовки для удара по одной. В настоящее время на всех ракетах Minuteman III в рамках инициативы по разоружению оставлено лишь по одному боевому блоку.
Боеголовка с переменной мощностью
С начала 1960-х годов разрабатываются технологии создания термоядерных боеголовок с переменной мощностью. К таковым относится, например, боеголовка W80, которая устанавливалась, в частности, на ракету Tomahawk. Эти технологии создавались для термоядерных зарядов, построенных по схеме Теллера-Улама, где реакция деления ядер изотопов урана или плутония запускает реакцию слияния (то есть термоядерный взрыв). Изменение мощности происходило путем внесения поправок во взаимодействие двух этапов. Управлять мощностью боеголовки имеет смысл в зависимости от типа цели и расстояния стрельбы.
Источник: http://www.popmech.ru
cezarium.com
что внутри и как она работает после отделения от ракеты
Взглянем на некую типовую боеголовку (в реальности между боеголовками могут существовать конструктивные различия). Это конус из легких прочных сплавов. Внутри есть переборки, шпангоуты, силовой каркас — почти всё как в самолете. Силовой каркас покрыт прочной металлической обшивкой. На обшивку нанесен толстый слой теплозащитного покрытия. Это похоже на древнюю корзину эпохи неолита, щедро обмазанную глиной и обожженную в первых экспериментах человека с теплом и керамикой. Схожесть легко объяснима: и корзине, и боеголовке предстоит сопротивляться наружному жару.
Боеголовка и её начинка
Внутри конуса, закрепленные на своих «сиденьях», находятся два основных «пассажира», ради которых все и затеяно: термоядерный заряд и блок управления зарядом, или блок автоматики. Они поразительно компактны. Блок автоматики — размером с пятилитровую банку маринованных огурцов, а заряд — с обычное огородное ведро. Тяжелый и увесистый, союз банки и ведра взорвется килотонн на триста пятьдесят — четыреста. Два пассажира соединены между собой связью, как сиамские близнецы, и через эту связь постоянно чем-то обмениваются. Диалог их ведется все время, даже когда ракета стоит на боевом дежурстве, даже когда этих близнецов только везут с предприятия-производителя.
Первая советская баллистическая ракета Р-7 стала родоначальником большого семейства космических ракет, которые внесли огромный вклад в развитие пилотируемой космонавтики. Новейшие модификации ракеты «Союз» — единственные на сегодня средства доставки экипажей на МКС.
Есть и третий пассажир — блок измерения движения боеголовки или вообще управления её полетом. В последнем случае в боеголовку встроены рабочие органы управления, позволяющие изменять траекторию. Например, исполнительные пневмосистемы или пороховые системы. А еще бортовая электросеть с источниками питания, линии связи со ступенью, в виде защищенных проводов и разъемов, защита от электромагнитного импульса и система термостатирования — поддержания нужной температуры заряда.
После покидания автобуса боеголовки продолжают набирать высоту и одновременно мчаться в сторону целей. Они поднимаются до высших точек своих траекторий, а потом, не замедляя горизонтального полета, начинают все быстрее скатываться вниз. На высоте ровно ста километров над уровнем моря каждая боеголовка пересекает формально назначенную человеком границу космического пространства. Впереди атмосфера!
Электрический ветер
Внизу перед боеголовкой раскинулся огромный, контрастно блестящий с грозных больших высот, затянутый голубой кислородной дымкой, подернутый аэрозольными взвесями, необозримый и безбрежный пятый океан. Медленно и еле заметно поворачиваясь от остаточных воздействий разделения, боеголовка по пологой траектории продолжает спуск. Но вот навстречу ей тихонько потянул очень необычный ветерок. Чуть тронул её — и стал заметен, обтянул корпус тонкой, уходящей назад волной бледного бело-голубого свечения. Волна эта умопомрачительно высокотемпературная, но она пока не жжет боеголовку, так как слишком уж бесплотна. Ветерок, обдувающий боеголовку, — электропроводящий. Скорость конуса настолько высока, что он в буквальном смысле дробит своим ударом молекулы воздуха на электрически заряженные осколки, происходит ударная ионизация воздуха. Этот плазменный ветерок называется гиперзвуковым потоком больших чисел Маха, и его скорость в двадцать раз превосходит скорость звука.
Из-за большой разреженности ветерок в первые секунды почти незаметен. Нарастая и уплотняясь с углублением в атмосферу, он сперва больше греет, чем давит на боеголовку. Но постепенно начинает с силой обжимать её конус. Поток разворачивает боеголовку носиком вперед. Разворачивает не сразу — конус слегка раскачивается туда-сюда, постепенно замедляя свои колебания, и наконец стабилизируется.
Жара на гиперзвуке
Уплотняясь по мере снижения, поток все сильнее давит на боеголовку, замедляя её полет. С замедлением плавно снижается температура. От огромных значений начала входа, бело-голубого свечения десятка тысяч кельвинов, до желто-белого сияния пяти-шести тысяч градусов. Это температура поверхностных слоев Солнца. Сияние становится ослепительным, потому что плотность воздуха быстро растет, а с ней и тепловой поток в стенки боеголовки. Теплозащитное покрытие обугливается и начинает гореть.
Оно горит вовсе не от трения об воздух, как часто неверно говорят. Из-за огромной гиперзвуковой скорости движения (сейчас в пятнадцать раз быстрее звука) от вершины корпуса расходится в воздухе другой конус — ударно-волновой, как бы заключая в себе боеголовку. Набегающий воздух, попадая внутрь ударно-волнового конуса, мгновенно уплотняется во много раз и плотно прижимается к поверхности боеголовки. От скачкообразного, мгновенного и многократного сжатия его температура сразу подскакивает до нескольких тысяч градусов. Причина этого — сумасшедшая быстрота происходящего, запредельная динамичность процесса. Газодинамическое сжатие потока, а не трение — вот что сейчас прогревает боеголовке бока.
Ступень разведения ракеты МХ Peacekeeper, насчитывающая десять боевых блоков. Ракета снята с вооружения. Баллистические ракеты с разделяющейся ГЧ у американцев установлены только на подводных лодках.
Хуже всего приходится носовой части. Там образуется наибольшее уплотнение встречного потока. Зона этого уплотнения слегка отходит вперед, как бы отсоединяясь от корпуса. И держится впереди, принимая форму толстой линзы или подушки. Такое образование называется «отсоединенная головная ударная волна». Она в несколько раз толще остальной поверхности ударно-волнового конуса вокруг боеголовки. Лобовое сжатие набегающего потока здесь самое сильное. Поэтому в отсоединенной головной ударной волне самая высокая температура и самая большая плотность тепла. Это маленькое солнце обжигает носовую часть боеголовки лучистым путем — высвечивая, излучая из себя тепло прямо в нос корпуса и вызывая сильное обгорание носовой части. Поэтому там самый толстый слой теплозащиты. Именно головная ударная волна освещает темной ночью местность на многие километры вокруг летящей в атмосфере боеголовки.
Бокам становится совсем несладко. Их сейчас тоже жарит нестерпимым сиянием из головной ударной волны. И обжигает раскаленный сжатый воздух, превратившийся в плазму от дробления его молекул. Впрочем, при столь высокой температуре воздух ионизируется и просто от нагрева — его молекулы распадаются на части от жары. Получается смесь ударно-ионизационной и температурной плазмы. Своим воздействием трения эта плазма шлифует горящую поверхность теплозащиты, словно песком или наждачной бумагой. Происходит газодинамическая эрозия, расходующая теплозащитное покрытие.
В это время боеголовка прошла верхнюю границу стратосферы — стратопаузу — и входит в стратосферу на высоте 55 км. Движется она сейчас с гиперзвуковой скоростью в десять-двенадцать раз быстрее звука.
Ядерный дождь
На снимке показано падение разделившихся боевых блоков американской ракеты МХ в районе полигона на атолле Кваджалейн в Тихом океане. Такое можно наблюдать только в ходе испытаний. Настоящие ядерные боеголовки до земли бы не долетели, подорвав заряд на высоте нескольких сотен метров.
Нечеловеческие перегрузки
Сильное обгорание изменяет геометрию носа. Поток, словно резцом скульптора, выжигает в носовом покрытии заостренный центральный выступ. Появляются и другие особенности поверхности из-за неравномерностей выгорания. Изменения формы приводят к изменениям обтекания. Это меняет распределение давлений сжатого воздуха на поверхности боеголовки и поля температур. Возникают вариации силового воздействия воздуха по сравнению с расчетным обтеканием, что порождает отклонение точки падения — формируется промах. Пусть и небольшой — допустим, двести метров, но по ракетной шахте врага небесный снаряд попадет с отклонением. Или не попадет вообще.
Кроме того, картина ударно-волновых поверхностей, головной волны, давлений и температур непрерывно меняется. Плавно снижается скорость, зато быстро растет плотность воздуха: конус проваливается все ниже в стратосферу. Из-за неравномерностей давлений и температур на поверхности боеголовки, из-за быстроты их изменений могут возникать тепловые удары. От теплозащитного покрытия они умеют откалывать кусочки и куски, что вносит новые изменения в картину обтекания. И увеличивает отклонение точки падения.
Одновременно боеголовка может входить в самопроизвольные частые раскачивания с изменением направления этих раскачиваний с «вверх-вниз» на «вправо-влево» и обратно. Эти автоколебания создают местные ускорения в разных частях боеголовки. Ускорения меняются по направлению и величине, усложняя картину воздействия, испытываемого боеголовкой. Она получает больше нагрузок, несимметричности ударных волн вокруг себя, неравномерности температурных полей и прочих маленьких прелестей, вмиг вырастающих в большие проблемы.
Но и этим набегающий поток себя не исчерпывает. Из-за столь мощного давления встречного сжатого воздуха боеголовка испытывает огромное тормозящее действие. Возникает большое отрицательное ускорение. Боеголовка со всеми внутренностями находится в быстро растущей перегрузке, а экранироваться от перегрузки невозможно.
Космонавты не испытывают таких перегрузок при снижении. Пилотируемый аппарат менее обтекаем и заполнен внутри не столь плотно, как боеголовка. Космонавты и не спешат спуститься побыстрее. Боеголовка же — это оружие. Она должна достичь цели как можно скорее, пока не сбили. Да и перехват ее тем труднее, чем быстрее она летит. Конус — фигура наилучшего сверхзвукового обтекания. Сохранив высокую скорость до нижних слоев атмосферы, боеголовка встречает там очень большое торможение. Вот зачем нужны прочные переборки и силовой каркас. И удобные «сиденья» для двух седоков — иначе сорвет с мест перегрузкой.
Диалог сиамских близнецов
Кстати, а что там с этими седоками? Пришло время вспомнить главных пассажиров, ибо они сидят сейчас отнюдь не пассивно, а проходят свой собственный сложный путь, и диалог их становится наиболее содержательным в эти самые мгновения.
Заряд при перевозке разобран на части. При установке в боеголовку его собирают, а устанавливая боеголовку в ракету, оснащают до полной боеготовой комплектации (вставляют импульсный нейтронный инициатор, снаряжают детонаторами и т. д.). Заряд готов к полету до цели на борту боеголовки, но пока еще не готов взорваться. Логика тут понятная: постоянная готовность заряда к взрыву не нужна и теоретически опасна.
В состояние готовности к взрыву (вблизи цели) его предстоит перевести сложными последовательными алгоритмами, базирующимися на двух принципах: надежность движения к взрыву и контроль над процессом. Система подрыва строго своевременно переводит заряд во все более высокие степени готовности. И когда в полностью готовый заряд придет из блока управления боевая команда на подрыв, взрыв произойдет немедленно, мгновенно. Боеголовка, летящая со скоростью снайперской пули, пройдет лишь пару сотых долей миллиметра, не успев сместиться в пространстве даже на толщину человеческого волоса, когда в ее заряде начнется, разовьется, полностью пройдет и уже завершится термоядерная реакция, выделив всю штатную мощность.
Финальная вспышка
Сильно изменившись и снаружи, и внутри, боеголовка прошла в тропосферу — последний десяток километров высоты. Она сильно затормозилась. Гиперзвуковой полет выродился до сверхзвука в три-четыре единицы Маха. Светит боеголовка уже тускло, угасает и подходит к точке цели.
Взрыв на поверхности Земли планируется редко — только для углубленных в землю объектов вроде ракетных шахт. Большинство целей лежит на поверхности. И для их наибольшего поражения подрыв производят на некоторой высоте, зависящей от мощности заряда. Для тактических двадцати килотонн это 400−600 м. Для стратегической мегатонны оптимальная высота взрыва — 1200 м. Почему? От взрыва по местности проходят две волны. Ближе к эпицентру взрывная волна обрушится раньше. Упадет и отразится, отскочив в стороны, где и сольется с только что дошедшей сюда сверху, из точки взрыва, свежей волной. Две волны — падающая из центра взрыва и отраженная от поверхности — складываются, образуя в приземном слое наиболее мощную ударную волну, главный фактор поражения.
При испытательных же пусках боеголовка обычно беспрепятственно достигает земли. На её борту находится полцентнера взрывчатки, подрываемой при падении. Зачем? Во-первых, боеголовка — секретный объект и должна надежно уничтожаться после использования. Во-вторых, это необходимо для измерительных систем полигона — для оперативного обнаружения точки падения и измерения отклонений.
Многометровая дымящаяся воронка завершает картину. Но перед этим, за пару километров до удара, с испытательной боеголовки отстреливается наружу бронекассета запоминающего устройства с записью всего, что регистрировалось на борту во время полета. Эта бронефлешка подстрахует от потери бортовой информации. Её найдут позже, когда прилетит вертолет со спецгруппой поиска. И зафиксируют результаты фантастического полета.
Первая межконтинентальная баллистическая ракета с ядерной БЧ
Первой в мире МБР с ядерной боеголовкой стала советская Р-7. Она несла один трехмегатонный боевой блок и могла поражать объекты на дальности до 11 000 км (модификация 7-А). Детище С.П. Королёва хоть и было принято на вооружение, но в качестве военной ракеты оказалось малоэффективным из-за невозможности находиться длительное время на боевом дежурстве без дополнительной заправки окислителем (жидким кислородом). Зато Р-7 (и её многочисленные модификации) сыграла выдающуюся роль в деле освоения космоса.
Первая головная часть МБР с разделяемыми боеголовками
Первой в мире МБР с разделяющейся головной частью стала американская ракета LGM-30 Minuteman III, развертывание которой началось в 1970 году. По сравнению с предыдущей модификацией боевой блок W-56 был заменен тремя легкими боевыми блоками W-62, установленными на ступень разведения. Таким образом, ракета могла поразить три отдельные цели или сосредоточить все три боеголовки для удара по одной. В настоящее время на всех ракетах Minuteman III в рамках инициативы по разоружению оставлено лишь по одному боевому блоку.
Боеголовка с переменной мощностью
С начала 1960-х годов разрабатываются технологии создания термоядерных боеголовок с переменной мощностью. К таковым относится, например, боеголовка W80, которая устанавливалась, в частности, на ракету Tomahawk. Эти технологии создавались для термоядерных зарядов, построенных по схеме Теллера-Улама, где реакция деления ядер изотопов урана или плутония запускает реакцию слияния (то есть термоядерный взрыв). Изменение мощности происходило путем внесения поправок во взаимодействие двух этапов. Управлять мощностью боеголовки имеет смысл в зависимости от типа цели и расстояния стрельбы.
Источник: nstarikov.ru
pandoraopen.ru
