в чем уникальность ракеты Вихрь

На Западе нет прямого аналога нашему комплексу, а в качестве дальнего можно рассматривать Air Defense and Anti-Tank System, разработанный в середине 1980-х годов фирмами «Эрликон» и «Мартин Мариэтта». По сути, ADATS представляет самоходный зенитный комплекс, ракеты которого стартовым весом более 50 килограммов и дальностью стрельбы до восьми километров могут наводиться не только на воздушные, но и на наземные цели.

Помимо РЛС кругового обзора, комплекс оснащен стабилизированным электронно-оптическим модулем с инфракрасной и телевизионной камерами, лазерными дальномером и системой наведения ракет по лучу. После пуска ракета сначала управляется по радиоканалу, а затем – по лазерному лучу, причем комбинированное наведение обеспечивает как эффективное использование энергетики ракеты, так и прямое попадание в цель.

Исторически «Вихрь» представляет собой очередной шаг в развитии и совершенствовании технологий наведения ракеты по лазерному лучу. Кроме преимуществ, приведенных выше, необходимо отметить и одно важное обстоятельство. Управляемое оружие с головками самонаведения стоит очень дорого. Это одна из причин, почему ВКС России делают ставку в Сирии на комбинированное применение неуправляемых и высокоточных авиационных средств поражения, используя высокоточные боеприпасы только по наиболее важным объектам противника. Снижения стоимости массовых противотанковых и зенитных ракет можно достигнуть за счет отказа от оснащения их головками самонаведения (ГСН), заменив их фотоэлементами в хвостовой части снаряда.

Проще говоря, ГСН представляет специальное устройство, которое обнаруживает излучение, создаваемое или излучаемое целью, и наводит на нее ракету путем взаимодействия с бортовыми вычислителями и органами управления (аэродинамические рули, поворотные сопла и т. п.). Применяемые в современных комплексах радиолокационные, инфракрасные и оптические головки самонаведения довольно дорого стоят и при этом устанавливаются на одноразовый носитель и уничтожаются вместе с ним как при попадании в цель, так и при промахе. Так происходит в случае с американскими ПТРК Hellfire, Javelin и им подобными.

Между тем фотоэлементы, размещаемые в хвостовой части снаряда, который наводится телеуправлением по лазерному лучу, в серийном производстве недороги. Таким образом, открывается путь к созданию сравнительно дешевых средств поражения, при этом обладающих высокой точностью.

fishki.net

как работает российское «противоядие» от боевиков в Сирии

Применение управляемых противотанковых ракет в Сирии показало, что работы по средствам поражения и прицельным комплексам по-прежнему являются важной составляющей успеха армейской авиации. Применение ракет для точечного поражения целей позволило не только лишить сирийских боевиков бронетехники и тяжелого вооружения, но и практически разрушить фронтовую логистику.

Характер целей

Применение вертолетов армейской авиации в Сирии во многом позволило не только ускорить разгром боевиков-радикалов, но и сохранить жизни тысяч бойцов правительственной армии САР. Вместе с неуправляемыми авиационными ракетами (НАР), главной задачей которых является площадное поражение целей, операторами вооружения активно применялись и противотанковые управляемые ракеты. Применение последних и обеспечило уничтожение бронетехники, чаще всего хорошо укрытой и замаскированной, и во многих случаях отрезало боевикам пути к отступлению. Давно известно, что хорошей войны с небольшим количеством боеприпасов быть не может. Соблюдая одно из главных правил войны,террористам регулярно и в больших количествах подвозили боеприпасы.

Уничтожение таких объектов, как наспех сооруженные склады или размещенные в обычных сараях оружейки, стало одной из важнейших задач для летчиков армейской авиации ВКС России. Нейтрализация таких целей позволила решить главную задачу: уничтоженные в непосредственной близости от позиций или в тактической глубине обороны склады и опорные пункты лишали боевиков как оперативного снабжения, так и призрачного шанса на спасение и эвакуацию.

О характере «хранилищ смерти» командиры и операторы вооружения вертолетов говорят так : «Цель не самая сложная, но точность критически важна». Однако отдельно стоящие здания на фоне бесконечной пустыни могут оказаться не единственной, а зачастую даже ложной целью. Для организации малозаметного «опорника» боевики стараются не прибегать к простейшему строительству. Стоит отметить, что сложность выполнения боевой задачи для летчиков армейской авиации заключается еще и в том, что боевики, выражаясь простым языком, не кладут все яйца в одну корзину, а распределяют участки фронта между небольшими группами, которые на время обустройства позиций откладывают в сторону автомат и берут в руки лопаты.

Схроны в земле больше походят на небольшие катакомбы: приличных размеров вход – примерно два на два метра и длинный коридор длиной 10–12 м. Разместиться в таких «апартаментах» с относительной безопасностью могут до десяти человек с оружием и боеприпасами, а обнаружить «лежанку» традиционными средствами воздушной разведки крайне тяжело: даже вход в укрытие боевики маскируют очень тщательно, нередко пренебрегая ночным боевым охранением ради маскировки.

«Все включено»

Практически в 100% случаев по пути в зал оперативных совещаний летчики ничего не знают о предстоящем боевом вылете. Лишь несколько минут спустя у командира появляются данные о характере цели и вероятной активности противника в заданном районе, выбирается борт с оптимальной загрузкой боекомплекта.

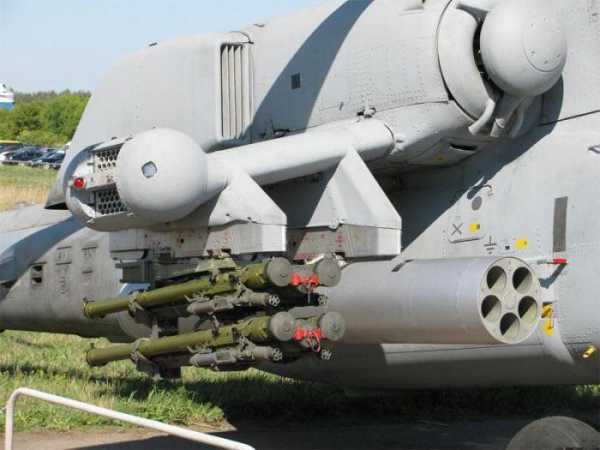

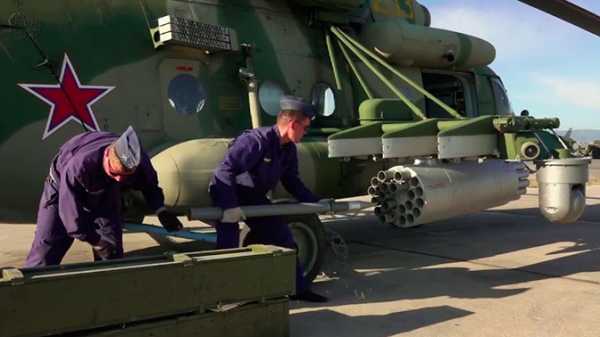

Живая сила противника требует загрузки типа «А» – преимущественно блоков неуправляемых авиационных ракет. Вопрос активности большого количества бронетехники противника решается применением загрузки типа «Б» – загрузки на пилоны противотанковых управляемых ракет «Атака» или «Вихрь».  Помимо обычных ракет 9М120, в ПТУР «Атака» могут быть применены и ракеты другого типа, например 9М120Ф, двухкомпонентная боевая часть которой оказывает на противника комплексное фугасное и объемно-детонирующее воздействие. Не отстает от комплекса «Атака» и ближайший «родственник» – комплекс управляемого вооружения «Вихрь-1», с помощью которого операторы вооружения могут поражать бронетехнику и другие объекты противника на расстоянии до десяти километров.

В сложной обстановке может применяться и третий боекомплект – так называемый смешанный тип оснащения, когда, помимо блоков НАР, может устанавливаться и управляемое вооружение.

«В значительной степени это позволяет оперативно реагировать на любую угрозу и выполнять задачи разного характера. В большинстве случаев применяется стандартная схема вооружения, в которой с блоками НАР в паре идут управляемые ракеты. Такое оснащение позволяет рассеять значительные силы противника на большой площади и в случае необходимости уничтожить бронетехнику», – рассказывают в интервью телеканалу «Звезда» летчики армейской авиации.

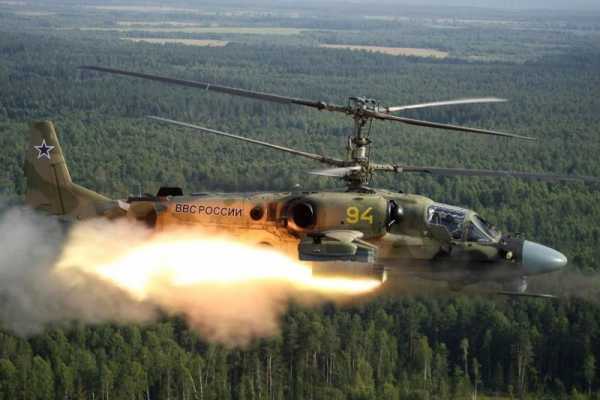

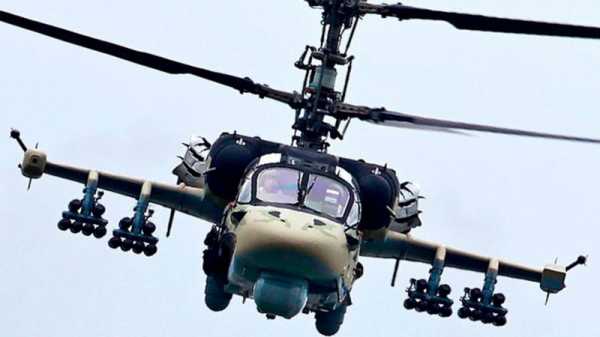

Летчики отмечают, что при необходимости ударный вертолет Ка-52 можно превратить в настоящую машину смерти: на пилонах ударного вертолета можно разместить до 12 ПТУР в случае загрузки типа «Б» и до 80 неуправляемых авиационных ракет при загрузке типа «А». Однако если и этого для выполнения боевой задачи окажется недостаточно, операторы вооружения Ка-52 и Ми-28 могут пустить в ход 30-мм бортовые скорострельные пушки 2А42.

Специфика цели

Уничтожение замаскированных объектов в контексте применения ПТУР «Атака» и «Вихрь-1» стоит упомянуть отдельно хотя бы потому, что в отличие от наземных целей, подвижных и стационарных, уничтожение заглубленного схрона, расположенного где-нибудь в горе или на равнине, – задача не из простых. За сложность поражения рукотворных временных «лежанок» стоит «благодарить» сразу несколько факторов. Первый – скорость движения машины. Ударные вертолеты применяют управляемое вооружение на огромных скоростях, а дальность пуска по небольшому объекту измеряется несколькими километрами. Другим важным обстоятельством является сам характер цели, стопроцентное поражение которой возможно лишь при абсолютно точном попадании.

Применить ракету в тот момент, когда командир машины «закручивает» вертолет в крутой вираж, – не только профессионализм, но и по большей части искусство. Фокус заключается в том, чтобы управляемая ракета легла аккурат за импровизированный порог бандитской времянки. Командира экипажа и оператора вооружения в этом случае справедливо будет сравнить с профессиональными игроками в бильярд, способными ловким движением руки закрутить шар в лузу по заранее просчитанной траектории.

Путь на экспорт

Огромную эффективность управляемых ракет по итогам боевого применения в Сирии в Минобороны России уже оценили. В рамках форума «Армия-2017» председатель военно-научного комитета Вооруженных Сил РФ – заместитель начальника Генштаба генерал-лейтенант Игорь Макушев отметил, что вооружение было проверено в простых и сложных метеоусловиях, в дневное и ночное время.

Кроме вертолетов армейской авиации ВКС России, активную работу по уничтожению объектов противника проделали иракские военно-воздушные силы, на вооружение которых поступили вертолеты Ми-28НЭ и вертолеты Ми-35. Примечательно, что на одной из видеозаписей, демонстрирующих боевую работу вертолетов и вооружения российского производства, можно разглядеть, как управляемые ракеты попадают прямо в небольшое открытое окно, из которого в этот момент ведет огонь пулеметчик.

Оглушительный успех управляемых ракет российского производства в значительной степени отразится и на экспортных заказах. Помимо перспективных истребителей и другой военной техники, особым успехом стали пользоваться и другие виды высокоточного оружия, о заявках на приобретение которых в рамках форума «Армия-2017» рассказал заместитель министра обороны России Юрий Борисов.

«Нельзя недооценивать результаты сирийской операции. Они дали серьезный толчок развитию российского вооружения. И, как результат, это сыграет свою роль и в экспортных возможностях нашего оборонно-промышленного комплекса», – заявил он. Говоря о важности боевого применения более 600 видов различных вооружений, Борисов также заметил, что за российскими противотанковыми комплексами после боевой работы в Сирии «уже в очередь стоят».

tvzvezda.ru

Вихрь (ПТРК) — это… Что такое Вихрь (ПТРК)?

У этого термина существуют и другие значения, см. Вихрь.

Вихрь (индекс ГРАУ: 9К121, по классификации МО США и НАТО: AT-16 Scallion (рус. Лук-шалот)) — противотанковый ракетный комплекс, разработанный для вооружения штурмовиков Су-25Т, Су-39, вертолётов Ка-50, Ка-52, а также катеров и малых патрульных кораблей.

ПТУР предназначена для поражения бронированной техники, в том числе оснащённой активной броней, а также малоскоростных (со скоростью до 800 км/ч) воздушных целей.

История создания

Разработка комплекса начата в 1980 году в Тульском КБ Приборостроения (НПО «Точность»), главный конструктор — А. Г. Шипунов. Принят на вооружение в 1982 году.

Состав

В состав комплекса входит сверхзвуковая ракета 9А4172, управляемая по лучу лазера, пусковая установка АПУ-8 или АПУ-6, аппаратура системы наведения и управления полётом ракеты И-251 Шквал.

Ракета

Ракета выполнена по аэродинамической схеме «Утка» со складным крылом.

Сверхзвуковая скорость полёта ракеты предусмотрена для снижения времени нахождения вертолёта или самолёта в зоне воздействия средств ПВО и соответственно повышения его живучести. Кроме этого предусмотрен залповый пуск двух ракет.

Тактико-технические характеристики

Источник данных: Противотанковый комплекс 9К121 «Вихрь». Информационная система «Ракетная техника»[1]

Основные характеристики комплекса

  • Максимальная дальность стрельбы:
    • Днём: 10 км
    • Ночью: 5 (6) км
  • Высота пуска: 5 — 4 000 м
  • Время полета:
    • На максимальную дальность: 28 с
    • На дальность 8 000 м: 23 с
    • На дальность 6 000 м: 14 с
  • Средняя скорость полета: 600 м/с
  • Температура применения: от −50 °C до +50 °C

Ракета

  • Допустимые типы ракет: 9А4172
  • Массо-габаритные характеристики:
    • Ракеты:
      • Длина: 2,75 м
      • Диаметр корпуса (max): 0,13 м
      • Размах:
        • Крыла: 0,24 м
        • Стабилизаторов: 0,38 м
      • Вес: 45 кг
    • ТПК:
      • Длина: 2,8 м
      • Диаметр: 0,14 м
      • Вес: 59 кг
  • Боевая часть:

Управление и наведение комплекса

  • Допустимые типы управления: И-251 «Шквал»
  • Тип наведения: лазерное
  • Каналы управления
    • Дневной: телевизионный
    • Ночной: низкоуровневый телевизионный
  • Сопровождение цели: автоматическое

Пусковая установка

  • Допустимые типы: АПУ-8 / АПУ-6
  • Носители: Су-25Т/39 / Ка-50/52
  • Число ракет на ПУ: 8 / 6
  • Массо-габаритные характеристики:
    • Длина: 1,524 м
    • Ширина: 0,72 м
    • Высота: 0,436 м
    • Вес: 60 кг (пустой)
  • Угол наведения в вертикальной плоскости: 10°

Примечания

Ссылки

dic.academic.ru

036 «Вихрь» | MilitaryRussia.Ru — отечественная военная техника (после 1945г.)

ДАННЫЕ НА 2009 г. (стандартное пополнение)

Комплекс «Вихрь»

Ракета «025» (ранний прототип)

Ракета «034» (прототип)

Ракета «036»

Ракета «036А» (модернизация)



Тактический ракетный комплекс. Разрабатывался по постановлению СМ СССР №189-89 от 13 февраля 1958 г. (в этом же постановлении задавались работы по ЗУР 3М8 комплекса «Круг») в ОКБ-670 ГКАТ, главный конструктор М.М.Бондарюк, ведущий конструктор И.М.Вишнепольский. Тактико-технические требования №007589 выданы ГАУ 14 апреля 1958 г.: «Подвижная полевая реактивная система с неуправляемой ракетой с СПВРД предназначается для поражения целей в тактической и ближней оперативной глубине. Основными целями являются резервы противника, живая сила, боевая техника в районах сосредоточения, подразделения и части ракетной артиллерии на стартово-технических и выжидательных позициях, полевые базы сборки атомного оружия, важные объекты армейского тыла противника, крупные штабы и узлы связи, аэродромы, ж/д станции». При создании ракеты «036» использовались наработки по созданию опытных ракет «025» и «034» (см. Модификации). Эскизный проект утвержден 30 июня 1958 г. Испытания ракеты «036» начаты на полигоне Владимировка (Астраханская область) в 1958 г. На базе ракеты «036» разработана и проходила испытания ракета «036А». Все работы прекращены в 1960 году. Ракета на вооружение не принята. По умолчанию данные ракеты «036».



Заряжание в пусковую установку Бр-215 комплекса «Вихрь» ракеты «034» (Ерохин Е., ракеты от Бондарюка. // Крылья Родины. № 11 / 1993 г.)

Наведение — ракета неуправляемая. наведение осуществлялось пусковой установкой, стабилизация ракеты в полете осуществлялась стабилизаторами и медленным вращением ракеты. Для управления дальностью действия использовался часовой механизм отсечки СПВРД (разработка велась ОКБ-315 ГКАТ).



Пусковая установка:

Бр-215 — пакет из 2 спиральных направляющих на шасси ЯАЗ-214 (КрАЗ-214). Разработка начата ОКБ-221 Сталинградского СНХ (КБ завода «Баррикады») 12 ноября 1957 г. Опытный образец изготовлен в 1957-1958 г.г. Испытания проходили на полигоне Капустин Яр.

Двигатель — дизель ЯАЗ-М206Б мощностью 205 л.с.

Длина — 8.6 м

Ширина — 2.7 м

Высота — 3 м

Дорожный просвет — 36 см

Масса с ракетами — 18000 кг

Скорость максимальная по шоссе — 55 км/ч

Запас хода по шоссе — 850 км



Пусковая установка комплекса «Вихрь» Бр-215 (Ерохин Е., ракеты от Бондарюка. // Крылья Родины. № 11 / 1993 г.)



Двигатель — маршевый СПВРД РД-036 (разработан ОКБ-670, топливо — бензин Б-70), стартовый РДТТ ПРД-61 (КБ-2 завода №51 ГКАТ и НИИ-125 ГКОТ, главный конструктор И.И.Картуков) размещенный в камере сгорания маршевого СПВРД (схема отработана на ракете «034»). На ракете «036А» СПВРД модернизирован — РД-036А. Разработку запальных пироустройств вело НИИ-862 ГКОТ.

Тяга стартового РДТТ — 6570 кг (при температуре воздуха +15 град. С)

Тяга маршевого СПВРД:

— 932-1118 кг (при температуре воздуха +15 град. С)

— 1100-1200 кг («036А»)

Диаметр входного сечения диффузора СПВРД — 273 мм

Диаметр внутреннего сечения камеры сгорания СПВРД — 360 мм

Диаметр корпуса РДТТ — 250 мм

Масса корпуса диффузора СПВРД — 15,5 кг

Масса агрегатов топливоподачи — 4,5 кг

Масса камеры сгорания — 26,8 кг

Масса пороховой шашки РДТТ — 112 кг

Масса аккумулятора давления СПВРД — 6 кг

Масса форкамеры СПВРД — 6,3 кг

Масса топливного коллектора — 1 кг

Время работы РДТТ — 3.5 с

Время работы СПВРД — 11-21 с (в зависимости от дальности)



Длина — 6056 мм (до 6500 мм по ТТТ ГАУ)

Диаметр — 364 мм (до 380 мм по ТТТ ГАУ)

Размах крыла — 828 мм

Толщина крыла — 6 мм

Стреловидность по передней кромке — 40 град

Стреловидность по задней кромке — 59 град

Площадь двух крыльев в плане — 0,1843 кв. м

Концевая хорда крыла — 580 мм

Корневая хорда крыла — 214,5 мм

САХ крыла — 605 мм



Масса:

— 445 кг («025»)

— 450 кг (по ТТТ ГАУ и «036», «036А»)

Масса оперения — 8,5 кг

Масса корпуса — 90 кг

Масса трубопроводов — 1,4 кг

Масса топливного бака — 21 кг

Масса топлива СПВРД:

— 15 кг («025»)

— 21-27 кг

Масса БЧ:

— 50 кг («025»)

— 100 кг (по ТТТ ГАУ и «036», «036А»)

Масса ВВ — 45 кг



Дальность действия:

— 50 км («025»)

— 20-70 км (минимум — максимум, ТТТ ГАУ и «036»)

— 20-75 км («036А»)

Скорость максимальная:

— 3.3 М («025»)

— 970-1000 м/с (2,9-3М)

Скорость после выключения стартового РДТТ:

— 1.7 М («025»)

— 1.62-1.82М

Скорость ракеты при встрече с землей — 340 м/с

Угол встречи с землей — 68 град.

Высота полета максимальная:

— 14000 м («025»)

— 11600 м (в конце активного участка)

— 12000 м (штатная)

— 26900 м (максимальная, расчетная)

КВО:

— 700 м (на максимальной дальности, 1% дальности, ТТТ ГАУ и «036»)

— 750 м («036А», 1% дальности)



Температура воздуха эксплуатационная — от -40 до +50 град.С

Допустимая скорость ветра — 15 м/с
Гарантированный срок хранения ракеты:

— в складских условиях — 10 лет
— в полевых условиях — 3 года



Для хранения ракет «036» разработана специальная герметичная укупорка по образцу состоящих на вооружении сухопутных войск реактивных снарядов типа «Коршуна», выполнена в виде деревянного прямоугольного ящика массой 320 кг.



Боевая часть: осколочно-фугасная, взрывчатое вещество «ПС», разработана НИИ-24 ГКОТ, взрыватели — разработаны НИИ-22 ГКОТ.



Состав комплекса:

Ракеты в укупорках

Подвижная пусковая установка Бр-215

Транспортно-заряжающая машина с агрегатами подготовки пуска

Компрессорная установка

Проверочная аппаратура



Порядок применения — перед стартом, в зависимости от дальности до цели и других условий, вручную устанавливался часовой механизм отсечки топлива СПВРД. Угол стрельбы постоянный. С помощью РДТТ осуществлялся старт и разгон ракеты. Под давлением набегающего потока воздуха происходил взвод взрывателя ударного действия. С выработкой топлива ускорителя давление пороховых газов резко падало и открывался клапан подачи топлива, начинал поступать воздух в камеру сгорания СПВРД. Происходил запуск СПВРД, с помощью которого снаряд достигал скорости 970-1000 м/с (2,9-3М) с одновременным набором высоты до 12000 м. Далее, в зависимости от настройки механизма управления дальностью полета, отсекалась подача бензина Б-70 в камеру, и начинался пассивный участок полета снаряда по баллистической траектории.



Модификации:

«025» (1952 г.) — опытная ракета, НИОКР начаты по инициативе И.М.Вишнепольского в 1951 г. с использованием данных по результатам испытаний опытной ракеты с СПВРД Р-200 НИИ-1 МАП. Назначение — дальнобойная ракета РСЗО. На ракете использовался СПВРД РД-025, разгонный РДТТ пристыкован тендемно как 1-я ступень ракеты. Ракета проходила испытания на полигоне в Капустином Яру в 1952-1953 г.г. параллельно с созданием технического проекта (выпущен в 1953 г.), первые отчеты о результатах летных испытаний получены в 1952 г. В ходе работ по «025» отработана надежная систему топливоподачи из бака, расположенного в центральном теле СПВРД.



Ракета «025» на полигонной пусковой установке (Ерохин Е., ракеты от Бондарюка. // Крылья Родины. № 11 / 1993 г.)



Мобильная пусковая установка ракеты «025» на шасси грузовика (Ерохин Е., ракеты от Бондарюка. // Крылья Родины. № 11 / 1993 г.)



Вторая ступень ракеты «025» (Ерохин Е., ракеты от Бондарюка. // Крылья Родины. № 11 / 1993 г.)



КМ — опытная ракета на базе ракеты «025» для отработки управляемой ракеты с СПВРД. Результаты испытаний ракеты КМ положены в основу проводимых по постановлению СМ СССР за № 188-88 от 13.02.1958 г. работ по созданию ЗУР ЗМ8 с СПВРД в составе ЗРК 2К11 «Круг». Всего выполнено 15 пусков совместно с «025».



«034» (1955-1957 г.г.) — опытная ракета — прототип ракеты «036», НИОКР с 1955 г., испытания велись в 1957-1958 г.г., РДТТ расположен в камере сгорания СПВРД РД-034. ТТХ ракеты близки к ТТХ более поздней ракеты «036».



Ракета «034» (Ерохин Е., ракеты от Бондарюка. // Крылья Родины. № 11 / 1993 г.)



Ракета «034» на транспортно-заряжающей тележке (там же)





Пуск ракеты «034» (там же)



«036» (1958 г.) — ракета комплекса «Вихрь», испытания 1958-1959 г.г.



«036А» (1958 г.) — модернизированный вариант ракеты «036», испытания в 1958-1959 г.г. на полигоне во Владимировке.



Разрез ракеты «036» (реконструировано по Ерохин Е., ракеты от Бондарюка. // Крылья Родины. № 11 / 1993 г.)

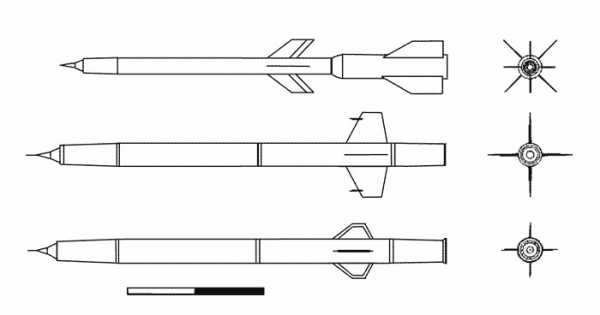

Проекции ракет «025», «034» и «036» (реконструировано по Ерохин Е., ракеты от Бондарюка. // Крылья Родины. № 11 / 1993 г.)





Статус:

СССР:

— 1959 г. — испытания прекращены, на вооружение не принята. всего в процессе испытаний произведено 30 пусков ракет «034», «036» и «036А».

— 1960 г. — прекращены все работы над комплексом «Вихрь».

Источники:

Ерохин Е., ракеты от Бондарюка. // Крылья Родины. № 11 / 1993 г.

Широкорад А.Б., Атомный таран ХХ века. М., Вече, 2005 г.

militaryrussia.ru

ПТРК «Вихрь» — внезапный и сильный

Разработка авиационного ПТРК «Вихрь» со сверхзвуковой ракетой большой дальности и наведением по прямому лазерному лучу началась в тульском Конструкторском бюро приборостроения (КБП) в 1980 году под руководством главного конструктора А. Г. Шипунова.

Совершенствование средств ПВО, расширение номенклатуры целей, с которыми предстояло бороться авиационному комплексу «вертолет-ПТУР» или «штурмовик-ПТУР», определяли и ужесточение требований к нам.

ЗАДАЧА

От современного вертолетного или самолетного ПТРК требуются:

  • большая дальность стрельбы и высокая скорость полета ракеты, чтобы уменьшить уязвимость самого носителя от средств ПВО противника;
  • автоматизация наведения — при указанных условиях оператор не может надежно сопровождать цель прицелом, для пилота одноместной машины это тем более сложно;
  • возможность применения круглосуточно, в затрудненных метеоусловиях, при наличии оптических и радиопомех;
  • эффективное поражение не только наземных бронированных целей, но и автомашин, средств ПВО, малоразмерных укрепленных построек, а также вертолетов и низкоскоростных самолетов;
  • возможность быстрого выбора средства поражения и способа атаки в зависимости от обстановки, дальности, вида цели.

Комплекс с шифром «Вихрь» разрабатывался КБП как вооружение создававшихся в это же время боевого вертолета B-80 (будущий Ка-50) и «противотанкового» самолета-штурмовика Су-25Т. Вертолет В-80 с ПТУР «Вихрь» выступал конкурентом Ми-28 с ПТУР «Атака». Обзорно-прицельная система «Шквал» для комплекса «Вихрь» в самолетном и вертолетном вариантах разрабатывалась Красногорским механическим заводом. В 1990-1993 годах Ка-50 с комплексом «Вихрь» проходил госиспытания. На вооружение «Вихрь» принят в 1995 году, ГРАУ присвоило комплексу индекс 9К121. В США и НАТО он получил обозначение АТ-16 Scallion.

ЭЛЕМЕНТЫ КОМПЛЕКСА

В состав ПТРК входят сверхзвуковые управляемые ракеты 9А4172, круглосуточная обзорно-прицельная система И-251 «Шквал», система управления огнем. Ракета выполнена по аэродинамической схеме «утка», со складным крестообразным крылом в хвостовой части и выдвижными рулями в передней части корпуса. Большое удлинение корпуса ракеты позволило уложиться в небольшой поперечный габарит, разместить на одном узле подвески 6-8 ракет, улучшить аэродинамические характеристики ракеты.

Ракета помещена в транспортно-пусковой контейнер, откуда запускается вышибным зарядом. Ракетный двигатель — твердотопливный, с двумя косонаправленными соплами. Рулевой привод — воздушно-динамический. Аппаратура управления с приемником лазерного излучения размещена в хвостовой части. Тандемная боевая часть обеспечивает пробитие гомогенной стальной брони толщиной 900 мм уже после подрыва элементов динамической защиты или пробития экранов. Лидирующий кумулятивный заряд расположен в головной части ракеты, основной кумулятивно-осколочно-фугасный заряд — за блоком рулевого привода. Ракета может использоваться и для поражения воздушных целей со скоростью полета до 800 км/ч. При стрельбе по наземным целям используется контактный взрыватель, по воздушным — неконтактный. Производство ракет развернул Ижевский механический завод.

Обзорно-прицельная система «Шквал» («Шквал-В») с высокой кратностью увеличения оптического канала позволяет обнаруживать малоразмерные цели на большом удалении. В состав системы входят: оптико-электронный прицел, автомат сопровождения целей с телевизионным дневным и ночным каналами, система стабилизации линии визирования, ;и верная станция дальнометрирования и подсвета, лазерно-лучевой канал управления ПТУР, бортовой вычислитель (компьютер), монитор, пульт управления. Оптическая система, приемное устройство телевизионного канала, блок формирования лазерного излучения смонтированы на гиростабилизированном подвесе.

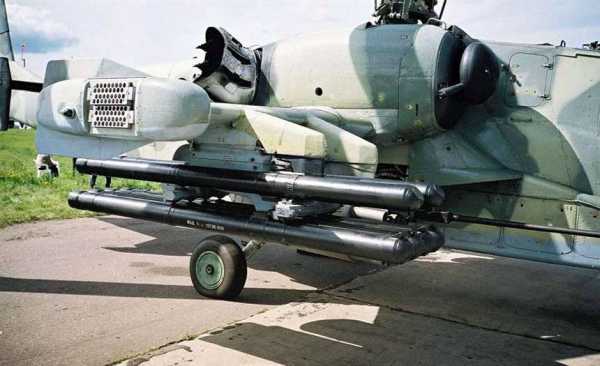

Комплекс может устанавливаться на вертолеты Ка-50, Ка-52 (до 12 ракет на двух подвесных пусковых установках АПУ-6, по шесть на каждой), штурмовик Су-25Т (Су-25ТМ, до 16 ПТУР на двух пусковых установках АПУ-8).

РАБОТА НА ВЕРТОЛЕТЕ

С помощью обзорно-прицельной системы оператор (пилот) может выбрать одну или несколько целей и ввести их координаты в память вычислителя с последующим выбором цели, ее «автозахватом» (по принципу запоминания визуального образа) и автоматическим наведением на нее ракеты — что особенно важно для одноместного вертолета или штурмовика. Если данные о цели известны, они вводятся в бортовую систему вертолета, при выходе в район цели автоматически включается режим сканирования местности.

Обнаружив изображение цели на мониторе, оператор обрамляет его сеткой прицела и нажимает кнопку автоматического слежения. По достижении разрешенной дальности система производит пуск ракеты. Днем дальность стрельбы достигает 10 км, ночью 5-6 км. При кратковременном исчезновении изображения — например, если между прицелом и целью оказался другой объект — автоматическое слежение не срывается. Если все же сбой произошел, пилот осуществляет повторный захват. Автоматический режим сопровождения цели прицелом не позволяет носителю уйти после пуска, поскольку цель должна оставаться в переделах углов слежения системы. Однако сами эти пределы — до ±35° по азимуту и от +5° до -80° по углу места — дают вертолету возможность маневрирования. К тому же сверхзвуковая (до 1,75-2 М) скорость ракеты определяет время ее полета на дальность 6000 м всего 14 секунд, 8000 м — 23 секунды. Наведение по прямому лазерному лучу обеспечивает не только точность стрельбы, но и достаточную помехозащищенность канала управления. Комплекс может вести огонь одной ракетой или залпом из двух ракет.

РАСШИРЕНИЕ ВОЗМОЖНОСТЕЙ

Уже в 1992 году представлен ПТРК «Вихрь-М» с ПТУР «Вихрь-1»(9А4172К), эквивалентной бронепробиваемостью боевой части до 1000 мм (за динамической защитой), тепловизионным ночным каналом прицела. «Вихрь-М» с подвесными пусковыми установками УПП-800 устанавливается на боевые и транспортно-боевые вертолеты как отечественного (Ми-8, Ми-17), так и зарубежного производства.
