Искореняя ересь: Чудо-винтовки...Часть 1: Эпоха Стабильности....: borianm — LiveJournal


Как мы с вами убедились в прошлой части, европейцы весьма успешно провоевали не одно столетие, как минимум вплоть до окончания Наполеоновских войн, прежде всего гладкоствольными кремнёвыми мушкетами, которые считались верхом совершенства для военного оружия, в то время как нарезные штуцера имели достаточно ограниченное военное применение.
Что же произошло между 1820-ми и 1840-ми годами такого, что заставило европейских военных пересмотреть свои взгляды на винтовку? Ведь просто так ничего не бывает и варианты, что это произошло "просто так" может рассматривать только не самый умный человек.

Первым делом все вспомнят про ударно-капсюльный замок, появившийся и распространившийся в то время...Но, на самом деле, это открытие и последовавшее за ним улучшение системы воспламенения прямого отношения к нашей теме не имеет. Да, воспламенение стало заметно надежнее, но кроме смены типа замка, часто переделочного из старого  кремнёвого, в оружии от этого изменилось мало. Первые капсюльные образцы были все теми же мушкетами с теми же характеристиками, что и их кремнёвые собратья...

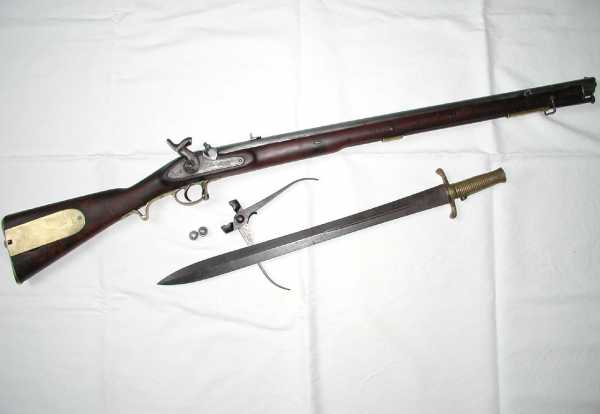

Британский Rifle Corps так поначалу и оставался особым подразделением, не имеющим по вооружению сплошь штуцерами прямых аналогов в других странах. Высока доля штуцеров была, скажем, у австрийской пограничной стражи, до половины, но они были не армейцами, у которых максимум была треть штуцеров у егерей... В Европе после Венского конгресса установилась Стабильность, система была направлена на сохранение статуса-кво и европейские войны на десятилетия практически утихли. В результате экспансия была перенесена за ее границы. Но пока мы ненадолго перенесемся за океан.

В САСШ после принятия на вооружение первого американского армейского штуцера в 1803-м году, о которым говорилось в прошлой части, в 1819-м принимают на вооружение первую в мире массовую казнозарядную систему - винтовку Холла. Эта кАморная система заметно превосходила по скорострельности как тогдашние штуцера (в 2,4 раза), так и дульнозарядные мушкеты (в 1,4 раза), примерно при той кучности что и штуцера на сто ярдов и заметно превосходя мушкеты, прежде всего потому, что не надо было досылать заряд шомполом через длинный ствол. Особенно такое оружие в варианте карабина было удобно кавалеристам... Тем не менее, несмотря на довольно значительные объемы производства, вытеснить гладкоствольный мушкет эта система так и не смогла, прежде всего из-за гораздо меньшей начальной скорости пули, несмотря на большой пороховой заряд, обусловленной как нарезкой, так и прорывом пороховых газов, особенно по мере износа оружия, что влекло за собой низкую пробивную силу и убойность, что было зачастую критично для американских пользователей. Тем не менее винтовка была довольно популярной и производилась десятками тысяч два с лишним десятилетия, сначала как кремнёвая, а потом - капсюльная... Но у американцев была "своя война", со специфическим противником и условиями, которые мы рассмотрим, пожалуй, в следующей части нашей серии, а мы вернемся в Европу....
Примерно в одно и то же время целый ряд стран столкнулся в своей внешней колониальной экспансии со схожими проблемами и вызовами. Разберем их по порядку:

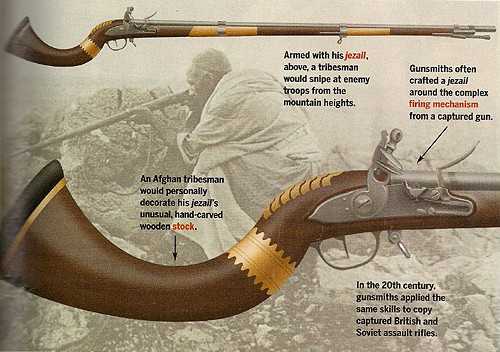

1) Великобритания во время Англо-Непальской, Англо-Бирманской, а особенно Англо-Афганской войн столкнулась с тем, что у воинов противника в заметном количестве на вооружении имеется оружие, заметно превосходящее Браун Бесс, а иногда и винтовку Бейкера, своей дальнобойностью и точностью, а застрельщики не всегда справляются с этой угрозой, особенно если у противника имеется еще и многочисленная кавалерия. В результате пехота, построившись при угрозе атаки кавалерии в карэ, подвергалась интенсивному обстрелу рассыпного строя стрелков противника, зачастую еще и стреляющих с упора или сошек, с дальних - 300-400 шагов и более, дистанций, не имея возможности ответить.

Данных факт достаточно быстро вызвал реакцию в виде принятие на вооружение нового образца пехотной винтовки - Brunswick rifle, системы, известной у нас как Люттихский штуцер. Это была первая система под специальный боеприпас - изначально круглую пулю с ушками, которые входили в два глубоких нареза. Винтовка была точнее Бейкера на дальних дистанциях, меньше загрязнялась, проще чистилась и уже имела прицел на 100, 200 и 300 ярдов. Производство уже само собой капсюльного варианта началось в 1838-м, а в войска они начали поступать в 1840-м...

Дела их громки по Кавказу, В народах дальних и чужих,
И сердца русского ни разу. Не миновала пуля их.

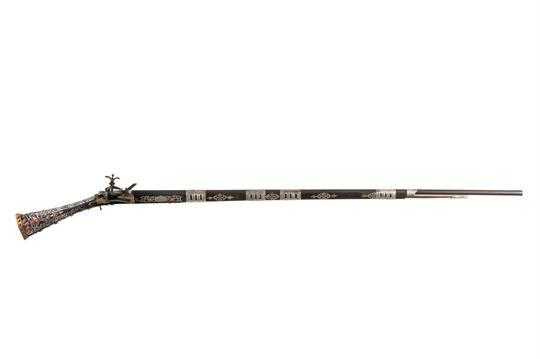

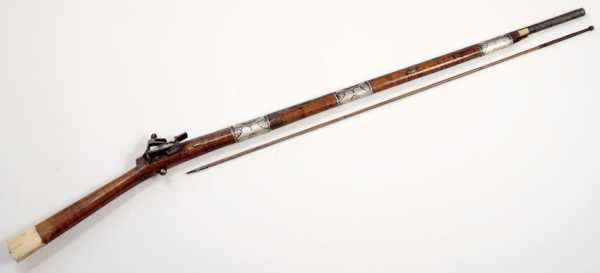

2) Россия также начала завоевание Кавказа, где противником стали горцы, как правило вооруженные малокалиберными по сравнению с русским пехотным ружьем винтовками с полигональной нарезкой - оружием довольно точным, но требующем относительно длительной перезарядки. С другой стороны практически таким же оружием были вооружены служившие царю казаки. Дело в том, что основными центрами оружейного производства были как раз Крым и Кавказ, через первый еще и импортировались турецкие винтовки... Кстати именно спецификой использования винтовок объяснялось то, что на Кавказе так долго были в употреблении кольчуги - хорошая кольчуга, кроме защиты от традиционных шашки или кинжала, абсолютно бесполезная против мушкетной пули, действительно могла спасти от пули малокалиберной винтовки... Примерно для того-же предназначались бурки....Но если не брать черноморских (в дальнейшем кубанских) казаков, которые очень быстро настолько переняли облик и комплекс вооружения горцев, что практически перестали от них отличаться, то на основную массу регулярных войск этот длительный конфликт никакого влияния не оказал. На егерский, т.е. стрелковый батальон все также было 26 штуцеров, как и при Наполеоне, которыми оперировали лучшие стрелки, а основная ставка делалась на ружейный залповый огонь, а чаще - просто удар в штыки. Более того, имея огромную численно армию, Российская Империя не могла ее толком вооружить, и несмотря на то, что кроме собственного производства приходилось прибегать к зарубежным закупкам, которые, впрочем, положения не спасали. Еще хуже обстояло дело с обучением войск стрельбе. Все сводилось к муштре, показухе, четкому выполнению ружейных приёмов, а ружья до блеска чистили кирпичом, расчищая стволы....

3) Франция с 1830-х годов начала завоевание Алжира. И очень быстро выяснилось, что если для линейной пехоты гладкоствольный мушкет - еще куда не шло, то для пехоты легкой - абсолютно не вариант.  Алжирские стрелки из арабских, берберских и кабильских племен, также как их афганские "коллеги", оперировали дальнобойными длинноствольными винтовками и ружьями, вели огонь на относительно дальних дистанциях, как на земле, так и со спин верблюдов, нанося французам тяжелые потери. Именно необходимость в противодействии подобному противнику привела к тому, что Франция (и ее "оружейная фабрика" - Бельгия) стали одним из важнейших центров совершенствования нарезного оружия и боеприпасов к нему. Алжирская компания изменила и преобразила французскую армию. А именно там служили практически все французские офицеры, которые внесли свой вклад в совершенствование нарезного оружия и пуль к нему...

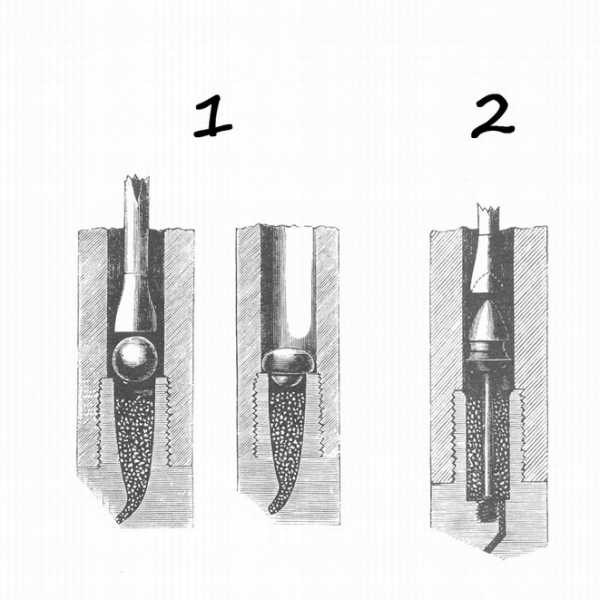

Первым на вооружение французских стрелков был принят карабин Delvigne-Pontcharra mle 1837, в котором конструкция расширительной каморы пехотного капитана французской службы (в отставке) Дельвинь-я (Henri-Gustave Delvigne) была воплощена в реальный карабин подполковником артиллерии Понтшарра (Pontcharra), так именно он предложил деревянный поддон. Карабин весьма неплохо показал себя в Алжире в руках французской легкой пехоты. Но работы не прекращались. В Венсене, в бывшем замке, была сформирована стрелковая школа, в которой готовили специалистов-стрелков и разрабатывали новые образцы вооружения. Были разработаны основы тактики. Формируются батальон за батальоном. Уже тогда одной из приоритетных целей для стрелков указывалась артиллерия противника.

Наряду с карабином легкой пехоты было разработано тяжелое крепостное ружьё, предназначенное для прицельной стрельбы по осадной артиллерии на дальних дистанциях...Дельвинь отметился в истории оружия не только этим изобретением, но и разрабатывал и совершенствовал сфероконические пули, а в конце жизни совместно с бельгийским оружейником Chamelot (Шамело) разработал довольно удачный одноименный револьвер.

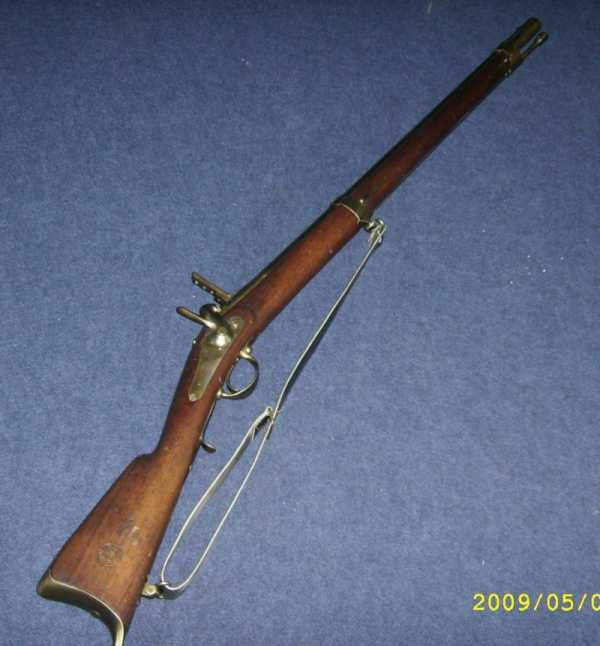

Спустя десять лет на вооружение поступает новая система - carabine à tige, известный у нас как стержневой штуцер Тувенена, сконструированный майором (Chef d'escadron) на тот момент французской артиллерии Тувененом (Louis-Étienne Thouvenin), ветераном еще Наполеоновских войн, получившем Орден Почетного Легиона и капитанское звание за Битву Народов, который дослужился потом до бригадного генерала.

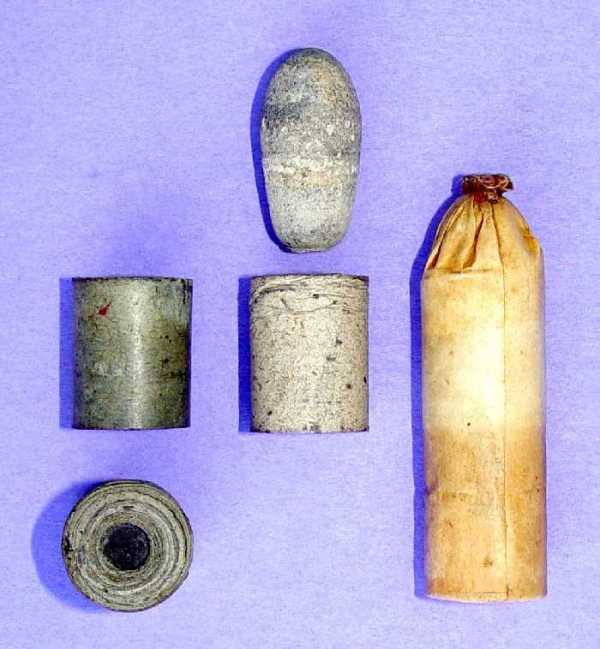

Это оружие уже использовало стабилизированные сфероконические пули, которые при досылании расширялись на стержне от удара шомпола особой формы, разработанные артиллерийским капитаном Tamisier (Франсуа Тамезье), с вырезами-карнелюрами, которые до сих пор используются на известных всем "мелкашечных" патронах .22LR. Сarabine à tige уже имел прицел, позволявший вести огонь на 600 метров, но, по оценкам, его реальная эффективность прицельного огня не превышала 400-450 метров...Пройдя проверку боем в Алжире, карабин стал основным оружием французской легкой пехоты на следующее десятилетие....

4) Примерно в это же время в далекой Норвегии принимают на вооружение винтовку собственной разработки - после долгой оценки и тестов целого ряда систем - им, по опыту короткой войны со Швецией и Войны Канонерок хотелось скорострельную казнозарядку, прежде всего для своих егерей-лыжников, а лучше для всех вооруженных сил - и в 1842-м потомки викингов принимают на вооружение казнозарядный Кammerlader M1842, причем как для армии, так и для флота - им хорошо запомнилось, как британские rifleman вели огонь с кораблей. Не могу сказать, насколько это была самостоятельная разработка датского оружейника Løbnitz-а, а насколько влияние американской системы Холла, но оружие получилось достаточно удачным и выпускалось, постепенно совершенствуясь от серии к серии, имелись и карабинные версии, в достаточно большом для небольшой Норвегии количестве, тысячами, став, впервые в Европе, основным казнозарядным образцом на вооружении, на протяжении полутора десятилетий.... Принял ее на вооружение и шведский флот. Как и винтовка Холла она была довольно скорострельной, превосходя по этому показателю дульнозарядные системы, но, в силу конструкции, была их "слабее"... При этом винтовка получилась довольно тяжелой, несмотря на относительно короткий ствол. Скорострельность этой системы также можно считать примерно равной системе Холла, описанной выше...

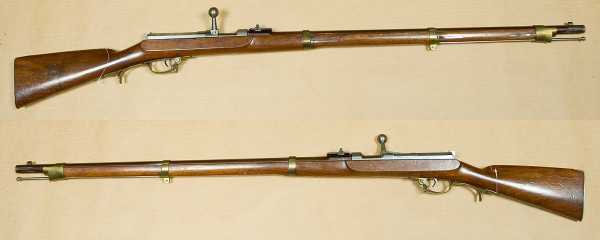

5) Ну и, конечно, нельзя не пройти мимо винтовки "leichtes Perkussionsgewehr M/41", больше известной как Zündnadelgewehr/41 или винтовка Дрейзе (Johann Nikolaus von Dreyse). Если англичане сделали в этот период ставку на новые пулю с ушками и нарезы, французы - на ранние расширительные пули, познее сфероконические, а норвежцы довели до ума известное еще чуть ли не со Средних веков каморное заряжение, то у пруссаков получился прорыв именно в конструкции самого оружия.

Несмотря на массу недостатков, оружие получилось по тем временам очень скорострельным. В то же время по баллистике оно не особо выдавалось - относительно легкая жёлудеобразная пуля, относительно небольшой заряд пороха наряду с возможным прорывом газов делал это оружие не особо дальнобойным - прицел был насечен до 600 метров, но эффективная дальность прицельной стрельбы была меньше... Не даром многие германские государства, не исключая Пруссию, приняли в тот же период для своих егерей стержневые винтовки, аналогичные французским...Прусская винтовка считалась секретной, не применялась в Первой Датско-Прусской войне, но во время Революций 48-го года, когда в Европе серьезно ПОЛЫХНУЛО секретной быть перестала - часть арсеналов была захвачена восставшими, да и давить их пришлось с ее использованием...

6) Австрия приняла в этот же период на вооружение M1842 Kammerbuchse - егерьский штуцер с расширительной системой Дельвиня с оригинальным, но сложноватым "замком Августина", взамен переделочного М1807/35 с системой Консоле (Giuseppe Console), таможенника из Милана, где для производства выстрела в замке использовалась смесь пороха и хлората кальция в соломинке, сначала под круглые, а потом и сфероконические пули...Сама же система Августина была весьма своеобразной вариацией на тему ударного замка...

А к 49-му году ветеран Алжира, боевой офицер, служивший в Chasseurs, капитан Минье (Claude-Etienne Minié), доводит в Венсене комплекс из винтовки и патрона своей конструкции....

К тому времени винтовки, получившие взамен кремнёвого капсюльный замок наряду с прочим оружием, стали заметно более точными и дальнобойными, расширив радиус уверенного поражения до 300, а при стрельбе по габаритным целям - до 500-600 метров, оказались весьма полезным оружием против не-европейских противников, но в Европейской войне себя еще не показали.... Большинство армий все еще вооружало основную массу своей пехоты и кавалерии гладкоствольными системами, которые отличались от Наполеоновских мелочами в отделке и капсюльным воспламенением, зачастую переделочными...

Продолжение следует... Будет Крым и Рым, войны 1850-х годов....Для тех, у кого не отражаются иллюстрации, в тексте есть прямые ссылки...
Копирайт на текст © Борис Михайлов / BorianM.livejournal.com

А ведь хотел вообще с Крыма начать :).

borianm.livejournal.com

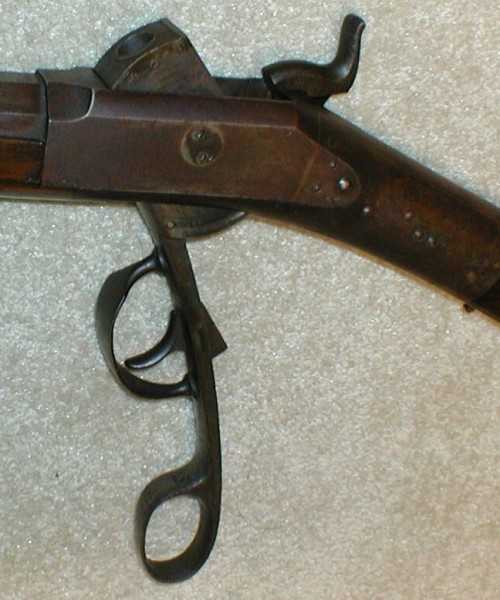

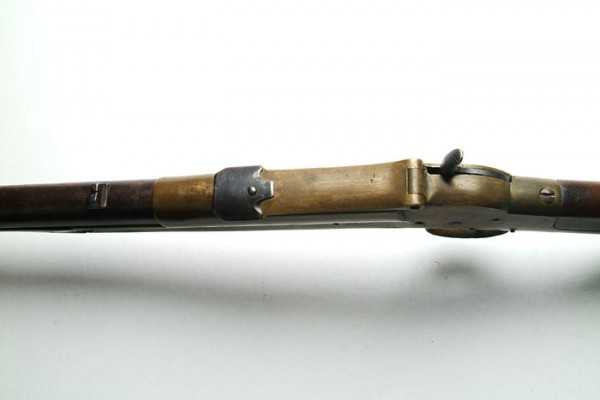

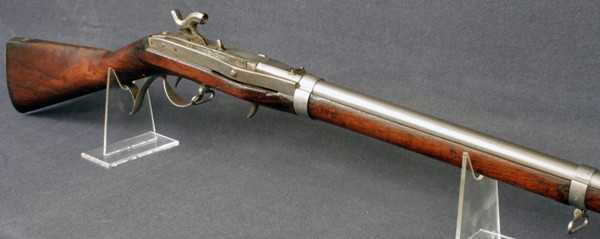

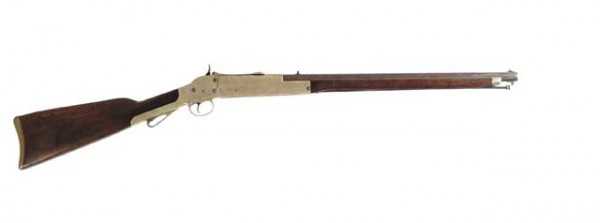

Винтовка Холла

VVL 06-01-2013 02:16

Да... нравится мне конструкция.
Поздравляю!
Стрелять будешь?

И за сканы книг отдельное спасибо!

ABZRG 06-01-2013 02:39

Красава! Теперь видно, что соxран гораздо лучше, чем казался на мутныx аукционныx фоткаx

Pavlov 06-01-2013 02:44
quote:
Стрелять будешь?

Не-а...Pavlov 06-01-2013 02:45
quote:
соxран гораздо лучше

Сохран обалденный, неясно как сохранилась винтовка, ведь ей 180 лет (год производства 1832, начинала жизнь как кремневая).

PS. Коричневый цвет - коричневое воронение. Состав указан в книгах. Потом еще горячий метал покрывали лаком. Казенник не воронился, цвет получался при закалке.

hiursa 06-01-2013 03:59

Поздравления. Какая красавица!

q123q 06-01-2013 11:25

Николай, шикарная вещь!
От всей души поздравляю с очень интересной покупкой, и отличный сохран её сюрприз очень большой.

Pavlov 06-01-2013 11:44

Спасибо, Алекс!

Данные о производстве винтовок и карабинов конструкции Холла:

q123q 06-01-2013 12:05
quote:
Originally posted by Pavlov:
Спасибо, Алекс!

Данные о производстве винтовок и карабинов конструкции Холла:


Николай, а чем 1й столбец от 5го отличается? Судя по названию это одна и та же модель. Или в 5ом всё же речь о карабине?

NORDBADGER 06-01-2013 12:25
quote:
Originally posted by q123q:
а чем 1й столбец от 5го отличается?

Производителем.

Pavlov 06-01-2013 12:28
quote:
чем 1й столбец от 5го отличается

Первый - производство госарсенала Харперс Ферри под руководством Холла. Пятый - производство частника Симеона Норта, а модель та же, 1819.

Посмотри, сразу под названием таблицы указаны имена производителей, Harpers Ferry и Simeon North в Middletown, Connecticut.

q123q 06-01-2013 12:29
quote:
Originally posted by NORDBADGER:

Производителем.


Точно! Спасибо.

Pavlov 06-01-2013 21:23

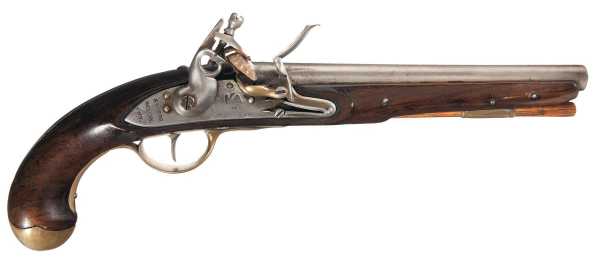

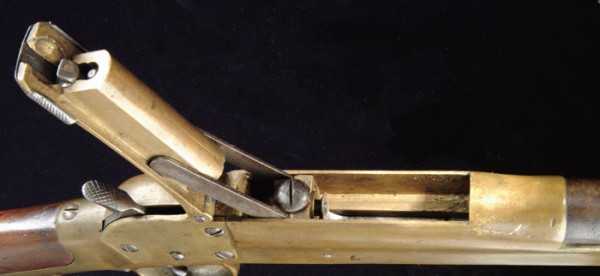

Использование затвора Холла в качестве пистолета:

Черномор 09-01-2013 16:29

Надо же, какая занятная хрень. Смесь СКС с Бердан-1. Да ещё в таком сохране... Да ещё и когда книги есть соответствующие... Не, всё-таки у США есть два преимущества перед Россией - разнообразие качественной литературы о железе и доступность железа в хорошем сохране и по вменяемой цене. Наличие Павлова на территории США можно с натяжкой считать третьим преимуществом.

VVL 09-01-2013 16:46
quote:
Originally posted by Черномор:
...у США есть два преимущества перед Россией...Наличие Павлова на территории США можно с натяжкой считать третьим преимуществом.

Это не их третье преимущество, это наше первое.
Качали с него инфу и будем качать! Ну, по мере сил стараясь отрабатывать.

guns.allzip.org

Карл Расселл - Ружья, мушкеты и пистолеты Нового Света. Огнестрельное оружие XVII-XIX веков

Самюэль Кольт встретил в казнозарядной винтовке Холла препятствие своей собственной программе продажи револьверов правительству. Частично в результате давления, оказанного Кольтом с целью получить признание своего оружия с барабанным механизмом, 20 февраля 1837 года в Вашингтонском арсенале собралась комиссия офицеров армии с целью одобрения той или иной системы. При тестировании сравнительной скорострельности ружей комиссия снабдила системы Хакетта, Холла и стандартный мушкет неунитарными (бумажными) патронами, а Кольту и Кокрану предоставила неснаряженные компоненты с тем, чтобы оружие "испытывалось на условиях паритета". Вторая серия испытаний была проведена в июне того же года, на полигоне военного училища Вест-Пойнт, штат Нью-Йорк, той же самой комиссией.

Винтовка Холла была признана достойной принятия на вооружение как имеющая лучший по сравнению с существующим способ заряжания, когда стрелок находится "в стесненном положении или верхом на лошади".

"Винтовка, усложненная своим устройством и обращением с ней, ставит солдата в тупик… Винтовки Холла и, несомненно, Хакетта гораздо проще в обращении, не столь чувствительны к уходу и отказывают реже… Испытания, проведенные с винтовкой Холла в 1825 году, дали положительные результаты в отношении характера сопротивления эффектам, действующим при длительной стрельбе… Преимущества ее [при использовании в кавалерии] аналогичны таковым всего оружия, заряжающегося с казенной части, и с патронником, вмещающим только один заряд. Такое оружие, находящееся в руках умеющего с ним обращаться солдата и заряжаемое конным воином, в особенности приспособлено для действий кавалерии. Пуля, будучи в диаметре несколько больше, чем канал ствола, не изменяет своего положения в патроннике при движении лошади. Многозарядное оружие барабанного типа, вследствие трудностей при заряжании конным воином, представляется неприменимым для вооружения кавалерии… Комиссия единодушна во мнении, что оружие системы Холла отвечает всем соображениям, приведенным выше… Комиссия также пришла к единогласному заключению, что стандартное оружие, ныне состоящее на вооружении, – американские мушкет и винтовка, мушкет, винтовка и карабин системы Холла, со всеми усовершенствованиями в конструкции, отвечают в высочайшей степени всем требованиям в отношении применимости, надежности, простоты и эффективности, которые только могут быть предъявлены к вооружению".

Получая на вооружение винтовку Холла, армия занимала и превосходящее положение по отношению к ополчению. До 1843 года было выпущено около 30 тысяч единиц этого оружия, и примерно одна треть этого количества была направлена в регулярные войска. Самое большое число единиц этого оружия, равно как и "обыкновенных винтовок", было направлено в войска в период 1836-1840 годов. Американо-мексиканская война 1846-1848 годов вызвала новый приток этого оружия, в определенной степени использовалось оно и в ходе Гражданской войны, как со стороны Конфедерации, так и в армии северян. Поврежденные ружья и излишние запасные части были оставлены в развалинах арсенала Харперс-Ферри, когда в апреле 1861 года лейтенант Роджер Джонс с солдатами-северянами подожгли фабрику и отступили перед надвигающимися на город силами конфедератов. Но южанам удалось спасти часть брошенного оружия всех систем и из частей винтовок Холла собрать импровизированные винтовки с капсюльными замками. Робертс демонстрирует одну из этих реликвий, которую взял в качестве трофея и привез к себе домой Уильям Бейли из 118-го Нью-Йоркского полка. Оружейник южан удалил первоначальный кремневый замок и заменил его наковаленкой и курком капсюльного замка, создав в результате дульнозарядное оружие капсюльной системы, стреляющее круглой пулей.

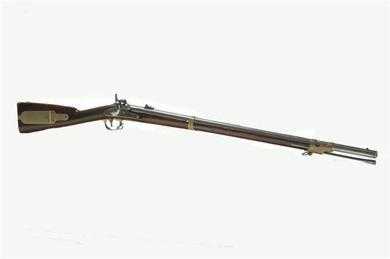

Винтовка образца 1841 года (капсюльная). В самом начале 1841 года в арсенале Харперс-Ферри была закончена разработка капсюльной винтовки с полноразмерным прикладом, которая в том же самом году была одобрена Управлением вооружений. Официальные архивы сохранили документы, из которых следует, что арсеналы в Харперс-Ферри и Спрингфилде были оснащены оборудованием, необходимым для выпуска этой первой капсюльной винтовки, принятой на вооружение армией Соединенных Штатов. Полковник, однако, в своих мемуарах утверждает, что ему неизвестен никакой образец, изготовленный в Спрингфилде. На некоторых замках винтовок, изготовленных в Харперс-Ферри, имеется дата "1841", однако архивные данные по выпуску продукции свидетельствуют, что окончательно доработанные винтовки начали выпускаться не ранее 1846 года.

Архивы семейства Трайон позволяют заключить, что фирма "Эдвард К. Трайон и Ко" из Филадельфии 3 апреля 1840 года заключила контракт с Республикой Техас на поставку 1500 армейских винтовок образца 1841 года. Компания Трайона, однако, выпустила 5 тысяч таких винтовок для правительства Соединенных Штатов по цене 12 долларов 87 центов за каждую, в соответствии с контрактом от 22 апреля 1848 года.

Эли Уитни-младший из Уитнивиля, штат Коннектикут, получил правительственный контракт 22 октября 1842 года на производство 7500 винтовок образца 1841 года по цене 13 долларов за каждую, которые должны были быть поставлены до 1 января 1847 года. Томас Уорнер, бывший мастер-оружейник Спрингфилдского арсенала, осуществлял оснащение фирмы Уитни необходимым оборудованием, а затем курировал производство винтовок. Поставки винтовок производства фирмы Уитни осуществлялись в Новый Орлеан, для вооружения полка добровольцев "Стрелки Миссисипи", организованного в 1846 году. Этим полком командовал полковник Джефферсон Дэвис, прославившийся своими подвигами в ходе американо-мексиканской войны. Он смог настоять на том, чтобы солдаты его полка получили на вооружение новые винтовки, а не те кремневые мушкеты, которые имелись на вооружении в тот момент. Благодаря воинским свершениям этого полка и заслуженной им славе винтовка образца 1841 года с тех пор стала известна как "винтовка Миссисипи".

27 марта 1848 года Уитни получил заказ еще на 7500 винтовок, а 6 февраля 1849 года – третий заказ на 2500 винтовок по той же самой цене. Четвертый его контракт был подписан 24 мая 1855 года и предусматривал поставку дополнительных 100 единиц винтовок образца 1841 года по цене 11 долларов 62 цента за каждую. Некоторые современные ему авторы именуют винтовку образца 1841 года "винтовкой Уитни", другое ее популярное прозвище – "Егерь".

Джон Гриффит из Цинциннати подписал 6 декабря 1842 года контракт на поставку 5 тысяч винтовок. Однако он оказался не в состоянии выполнить свои обязательства, и контракт этот был передан фирме "Ремингтон армз компани" из города Илион, штат Нью-Йорк. Несколько позднее "Ремингтон" также получил еще контракт на дополнительные 7500 винтовок. А 11 августа 1862 года он получил заказ на 10 тысяч "модернизированных" винтовок образца 1841 года по цене 17 долларов за каждую и несколько позже, 13 декабря 1863 года, еще заказ на 2500 таких же винтовок по той же самой цене.

18 февраля 1845 года компания "Роббинс, Кендалл и Лоуренс" из города Виндзор, штат Вермонт, подрядилась изготовить 10 тысяч винтовок по цене 11 долларов 96 центов за штуку. За этим контрактом последовал другой – на 15 тысяч винтовок по цене 12 долларов 87 центов от 5 января 1848 года. Но поскольку в тот момент между партнерами возникли разногласия, второй контракт был заключен только с Роббинсом и Лоуренсом.

В 1855 году полковник Г. К. Крейг из Управления вооружений выступил с рекомендацией военному министру Джефферсону Дэвису "рассверлить это оружие [винтовку образца 1841 года] до калибра 0,58 дюйма и перенарезать его, а также установить прицельную рамку, подобную установленной на винтовке образца 1855 года, и оснастить винтовку приспособлением для крепления штыка". Дэвис 5 июля 1855 года начертал на докладной свое "о'кей", и с тех пор винтовка стала способна стрелять пулей Минье и получила штык.

Первоначальная конструкция винтовки изображена на рис. 36, в. Оружие имеет ствол длиной 33 дюйма калибра 0,54 дюйма, в канале ствола – шесть нарезов с шагом

6 футов. Вся фурнитура изготовлена из меди. На пятидюймовой накладке замка перед курком имеется клеймо в виде распростершего крылья орла с повернутой назад головой и букв "U. S.". Позади курка выбита надпись "Harpers-Ferry 1841". Общая длина оружия равна 48 дюймам; длина шомпола составляет 33 дюйма. Ложе из черного ореха имеет 43,5 дюйма в длину. Общий вес оружия составляет 9,68 фунта. При заряде в 70 гран пороха и с круглой пулей 32-го калибра ее начальная скорость при выстреле достигает 1750 футов в секунду. Кремневый мушкет, будучи заряжен 110 гранами пороха и пулей 17-го калибра, выпускает ее со скоростью 1500 футов в секунду.

Клуб "Гарольд" в городе Рино располагает винтовкой этого образца, причем у нее сохранился даже кожаный ремень. Мемориальный музей М.Х. де Янга в Сан-Франциско экспонирует такую винтовку (инв. № 53461), датированную 1850 годом и выпущенную арсеналом Харперс-Ферри. Винтовка – экспонат Музея Милуоки (инв. № N3467) – имеет клеймо "Remington's Herkimer, N.Y. U.S. 1849" и была изготовлена по контракту 1842 года.

profilib.org

137. Опытная винтовка Холла SREM-1 (Великобритания)


Винтовка SREM-1 (Sniper Rifle Experimental Model 1-снайперская винтовка экспериментальная модель 1) была разработана в Великобритании в 1944 году. Винтовка скомпонована по схеме «буллпап» и является одной из первых в мире разработок стрелкового оружия по этой схеме. Создана коллективом под руководством Эрика Холла.

Оружие имеет газоотводную автоматику. Питание боеприпасами производится из 5-ти зарядных магазинов от винтовки Ли-Энфилд №5 (Lee-Enfield Jungle Carbine). Пистолетная рукоятка взята от пулемёта Брен. В 1944 году британский генеральный штаб решил, что будущим пехотным патроном будет 7,92х57 и SREM-1 была спроектирована под этот патрон. Это была довольно оригинальная система. Оружие предполагалось использовать как снайперское и оснащать соответственно оптическим прицелом. Конструктор этой винтовки Эрик Холл нашёл оригинальный способ решения одного из главных недостатков «буллпапа»-выброса стрелянных гильз около лица стреляющего, что делало невозможным использование оружия такой компоновки левшами. Выброс гильз в винтовке Холла производился (как видно на рисунке) назад, через плечо стрелка. Для этой цели служила специальная гильзоотводящая трубка, проходящая сквозь приклад. Для производства эстракции гильзы назад, Холл вместо продольно-скользящего затвора применил вертикально-скользящий клиновой затвор, который приводился в действие газоотводной системой. Эстракция стрелянных гильз, а также подача и досылание нового патрона обеспечивались специальными деталями механизма винтовки.

Первый изготовленный прототип имел общую длину 38 дюймов (965,2 мм). Ствол имел длину 23,75 дюйма (603,25 мм). Вес винтовки составлял около 3,6 кг.

Конструкция винтовки получилась вполне работоспособной, но, по всей видимости, слишком смелой для того времени и должного развития она, увы, не получила.

raigap.livejournal.com

Искореняя ересь: Чудо-винтовки...Часть 3: Американская система.....: borianm — LiveJournal

Оружейный завод в Туле был усовершенствован до такой степени, что с ним не может сравниться ни одно другое предприятие по производству оружия в мире (из доклада специалиста, инспектировавшего Тульский оружейный завод, царю Николаю , 1826 год)


Для начала, как обычно, мифы "родины слонов":Неудачно сложилась судьба другого выдающегося тульского механика — Василия Антоновича Пастухова. Он еще в начале XIX века предложил новый прогрессивный способ изготовления деталей ружейного замка штамповкой, сумел даже построить пресс собственной конструкции, но его изобретение не нашло поддержки, смелое начинание, на два десятка лет опередившее аналогичные изыскания на западе, было забыто (как всегда в отечественных сказках). Только в 1818 году англичанин Джонс, приглашенный на службу в Россию, использовал опыт Пастухова и своих соотечественников и ввел на оружейном заводе штамповку курков на ручном штампе, а впоследствии штамповку замочной доски, огнива, накладки и крючка-предохранителя.
    Преимущества нового способа изготовления основной части деталей замка были очевидны. Стремительно возросла производительность труда, трудоемкий и длительный процесс опиловки был навсегда забыт, на сорок процентов снизился расход металла, экономия с каждого комплекта деталей замка составила более одного рубля. Внедрение штамповки позволило впервые в оружейном производстве добиться тождества деталей, иначе— их взаимозаменяемости. Теперь без дополнительной пригонки можно было собирать замки из любой партии деталей. Ремонт изношенных замков ускорялся, что было очень важно для полковых оружейных мастерских. К 1826 году тульские оружейники впервые в мировой практике добились абсолютной взаимозаменяемости всех деталей ружейного замка. Это было свидетельством чрезвычайно высокой технической культуры туляков. Джонс признавал, что «едва ли во всей Англии найдутся подобные им по сей части мастера». Для Джонса Тула стала новой родиной, а оружейный завод родным домом. Здесь расцвел его изобретательский талант.

    Этот миф оспаривают оружейники из Ижевска: Существенным вкладом ижевских оружейников в развитие оружейной техники явилась унификация всех деталей ружья. В ижевском Арсенале нередко демонстративно разбирали десятки ружей, перемешивали детали, а потом собирали нормально работающее оружие. К таким проверкам обязывал еще Дерябин. Несомненно, традиции надежности ижевского оружия были заложены еще с основания Ижевского оружейного завода и переданы последующим поколениям.
Где-то мне попадалось, что подобные фокусы действительно демонстрировали Николаю Первому, но сколько тут было правды, а сколько показухи - не знаю.. Особо упоротые заменяют Наколая Первого на Петра Первого и переносят место действия в 1714-й год в Тулу :).... Есть мнение, что царя попросту обманули, также как Уитни в 1801-м обманул Джона Адамса и Томаса Джефферсона.....«Мистер Уитни изобрел отливочные формы и устройства для производства всех деталей своих ружейных замков настолько одинаковыми, что можно разобрать сотню замков на составляющие, перемешать их и снова собрать из деталей, что попадаются под руку»
Я люблю эту красивую сказку, особенно в свете того, что на Тульском оружейном заводе в те годы на казенных фабриках велись только лишь отдельные «машинные работы», а все иное - на дому. На дому же они делали оружие и иные изделия на продажу, с чего и жили. В 1826 году на Тульском заводе работало почти 14.000 рабочих. Да и количество рабовчих было немалым - по данным на 1847 год, из 3660 занятых казенными работами оружейников лишь 1164 работали на заводе, остальные 2496 по-прежнему трудились дома. При этом на деталях замков выбивался номер, ЕВПОЧЯ....
Не отстают и в Сестрорецке - В 1812 г. было выпущено 12527 ружей и 1200 пар пистолетов,  на заводе работало 1492 человека. К 1846 г. на заводе состояло всех чинов 2600 человек, из которых оружейников, учеников и молотобойцев было 972 человека. Завод мог производить 10-12 тысяч ружей в год.
Ижевск с нуля создали завозные иностранные мастера. Первая партия иностранцев в 15 человек, привезенная самим Дерябиным из Петербурга, прибыла на Иж в конце апреля 1807 года, даже до окончательного выбора этого места под завод. В августе появилось еще 24 специалиста, законтрактованных Давидом Гильгером в Копенгагене. В октябре Европа дала нам 31, а в декабре 18 оружейников. Всего в дерябинские времена на Иже трудилось около 150 иноземцев.Так например, мастер замочного отдельного мастерства Дилхвист просит снабдить его аттестатом, так как он «во время нахождения на службе здешняго завода с октября 1807 года по 1816 год обучил означенному замочно отдельному мастерству русских мастеровых 17 человек, которые и поставлены г-ном главным мастером на задельную плату»

    Если заслугой французов несомненно является создание научной школы стрельбы, разработка тактики, систем вооружений и боеприпасов, то, говоря об американском вкладе в эволюцию винтовки и вообще военного дела в первой половине XIX-го века мы действительно не можем пройти мимо прежде всего революции в производственных процессах, которые начались в оружейном деле, а в дальнейшем распространились и на прочую промышленность. Обычно, говоря о промышленной революции, в виду имеют прежде всего Великобританию. Но все не так просто. Дело в том, что в Европе, не говоря уже об Азии, огнестрельное оружие, в том числе и винтовки, делали достаточно высококлассные специалисты с большой долей ручного труда.
Там, как правило, были относительно небольшие государственные предприятия, производившие оружие для арсеналов постоянно и разрабатывающие "эталонные" образцы, модели, по которым значительное количество подрядчиков-оружейников, владельцев мастерских или небольших мануфактур, на которых трудились немногочисленные рабочие высокой квалификации, производило оружие для армии по мере необходимости. Когда же государственного заказа не было, то эти частники делали оружие на продажу, не только в своих странах, но и на экспорт. Так дело обстояло и в Великобритании, и в Бельгии, в меньшей степени во Франции - там еще с королевских времен из-за необходимости в большом количестве оружия были довольно крупные "казенные заводы". В России было несколько государственных заводов с крепостными "раб очими " и военным управлением и относительно немногочисленные кустари. В большей или меньшей степени подобная ситуация с государственными производствами-арсеналами и частными компаниями была везде. Но уровень организации производства, степень механизации была относительно низкой. Высока была доля ручного труда, детали конкретного оружя подгонялись друг под друга....
    Обычно принято говорить, что промышленную революцию в Великобритании вызвали такие факторы, как дорогая рабочая сила и концентрация капитала. Но часто забывают про САСШ, тем более что классики Марксизма в Лондоне околачивались, а в США не бывали. САСШ в этом плане, по крайней мере по первому пункту, превосходил Великобританию, не говоря уже о Континентальной Европе, на порядок. Новое государство постоянно нуждалось в рабочих руках, и любой человек с руками, особенно если он классный специалист, который в Европе был бы максимум подмастерьем, в САСШ открывал своё дело, ну а если и работал на хозяина, то за гораздо большие деньги.... Потому именно в США в промышленности произошли многие открытия, плодами которых мы пользуемся сегодня...А еще именно потому были нужны и дороги рабы.....
    Мы же поговорим о прогрессе в производстве оружия, который можно охарактеризовать двумя терминами: "американская система производства", изначально известная как "арсенальная" и взаимозаменяемость деталей стрелкового оружия.... Как и многие другие открытия, они были воплощены в жизнь не там, где были изначально задуманы, и тогда, когда это позволил накопившийся багаж технологий, но показательно, что основными причинами все равно были дороговизна квалифицированной рабочей силы и предпринимательская хватка.

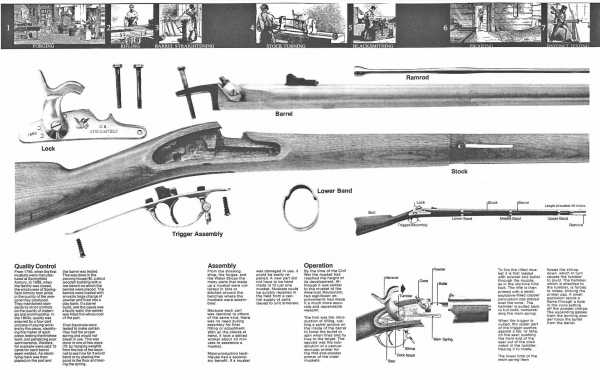

Система взаимозаменяемости деталей стрелкового оружия впервые предлагалась великим Грибовалем и его последователями Оноре Бланком и Луи де Туссаром, последний из которых которых и посеял семена этой идеи в головы американцев. Возможно, не веди Франция практически бесконечные войны в этот период, система была бы внедрена впервые там, но история не знает сослагательного наклонения.... В САСШ эта идея крепко запала в голову военным и чиновникам и её осуществление заняло практически четверть века, но было доведено до конца... Пророками этой "новой веры" стали Элай Уитни, Джон Холл и Саймон Норт, а ее первым храмом - государственный арсенал Харперз Ферри. В результате за четверть века, несмотря на задержки, неудачи и трудности, система высокомеханизированного производства оружия с взаимозаменяемыми деталями вышла в мир, а потом и изменила его...

    Поначалу оружие, изготовленное по таким высоким стандартам, несмотря ни на что, выходило дороже образцов с индивидуальной подгонкой, но в САСШ, имеющих на тот момент крайне небольшую, не превышающую десяти тысяч человек, а иногда и меньше, армию, могли это позволить, рассматривая подобное как долгосрочную инвестицию, которая оправдает себя - плюсом подобного оружия было то, что из поврежденных образцов можно было собирать рабочее оружие прямо на месте, а не возить его на ремонт и подгонку, что для большой уже тогда страны было важно...

Первым образцом, где вся серия, все 20000 (двадцать тысяч!) штук, должны были иметь кремнёвый замок с взаимозаменяемыми деталями, стал пистолет образца 1808-го года, изготовленный на производстве Норта, а первым длинноствольным оружием, сделанным по этой системе полностью - упомянутая мной уже винтовка Холла 1819. В процессе было изобретено, опробовано и внедрено огромное количество нового оборудования, как например фрезерные станки, первый патент на который получил Уитни, занимавшийся производством мушкетов, лекала, и методов производства, его механизации и широкого использования внешнего привода от водяных колес, которые позволили исключить или значительно уменьшить долю ручного труда, разделить процесс на операции, и резко повысить качество и производительность труда. В то же время первым действительно массовым армейским образцом вооружения, сделанным по этой системе, стал гладкоствольный мушкет М1842....В нем, под руководством племянника Элая Уитни, его тезки Элая Уитни Блека, была достигнута взаимозаменяемость деталей мушкетов, выполненных на двух крупнейших государственных арсеналах - Спрингфилдском и Харперз Ферри....

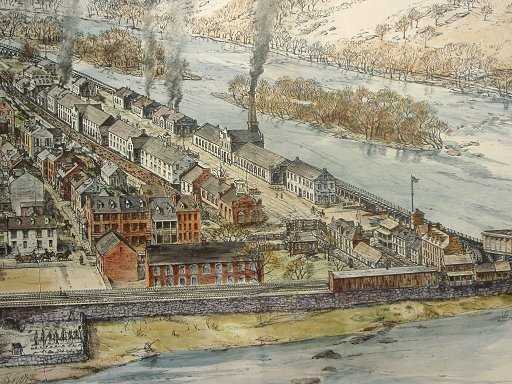

    Для понимания в начале, в 1802-м году, на арсенале Харперз Ферри на производстве стрелкового оружия работало всего 25 рабочих, а к 1859-му году - около 400 (сравните с русскими заводами). При этом уже в 1810 году завод производил около 10000 мушкетов, винтовок и пистолетов в год....

Именно этот прорыв производственных технологий позволил так блеснуть американской оружейной промышленности, без подобного не было бы ни Кольта, который стал первенцем именно в применении технологий, организации производства и продаж , а вовсе не "изобрел револьвер", ни десятков других американских оружейников, оставивших свой вклад в истории оружия, т.к. многие из них изготавливали свои модели по контракту на крупных заводах...Но об этом мы поговорим в следующих сериях, а пока от производства немножко вернемся к собственно моделям оружия, которые выпускались тогда...

     В плане моделей американская армия была достаточно консервативной - она ориентировалась на европейские образцы. Войска вплоть до 1855-го года вооружались гладкоствольными мушкетами калибра .69.

    Правда надо заметить, что новые мушкеты образца 1842-го года изначально производились с более толстыми стенками стволов в расчете на возможность произвести в них нарезку в будущем ,что и было произведено в 1853-54 годах.

    Первым подразделением, вооруженным полностью армейскими винтовками модели 1841-го года стал полк Миссисипских волонтеров под командованием полковника (отставного армейского лейтенанта) Джеферсона Дэвиса, который потом станет президентом Конфедерации. При этом ему пришлось вступить в конфликт с прямым начальником - генералом Уинфилдом Скотом, и напрямую обращаться к президенту Джеймсу Ноксу Полку... Винтовка хорошо себя показала в бою с мексиканцами, настолько, что многие добровольцы предпочли выкупить свои винтовки у правительства при демобилизации по себестоимости в 14 с половиной долларов....Вошла эта винтовка в историю как Миссисипская, но изначально называлась "Ягерской" и была разработана на основе скорее всего австрийского образца... Изначально она стреляла круглой пулей .54 калибра и имела постоянный прицел, а также не предусматривала использование штыка...

    В дальнейшем она получила штык и регулируемый прицел на дальность до 500 ярдов и была расточена под больший .58 калибр пули Минье, использовалась в Гражданской войне как минимум до 1863-го года.

    Была еще весьма интересная казнозарядная модель карабина Дженкса "Ухо Мула", но это было оружие "морского заказа".  Весьма скорострельная, она, тем не менее, была выпущена довольно ограниченной партией в 1843-46 годах и применялась в основном моряками.....

Винтовки Холла моделей разных лет, также как и ранние револьверные винтовки Кольта, применялись ограниченно и эпизодически, но широкой известности и популярности не получили... Кстати, карабин Дженкса при отстреле 20 патронов показывал значительно более высокую скорострельность, чем кольтовский револьверный образец, который плюс ко всему был еще временами опасен для самого стрелка....

    Также именно в этот период появилась, развилась и обрела популярность знаменитая линейка Кольтовских револьверов, наиболее мощный и тяжелый из которых - Кольт Уолкер, по мнению пользователей, был дальнобойнее и мощнее, чем винтовка М1841. Это немудренно, учитывая его размеры, пороховой заряд и остроголовую коническую пулю... Но о пистолетах и револьверах мы поговорим в какой-нибудь другой серии....

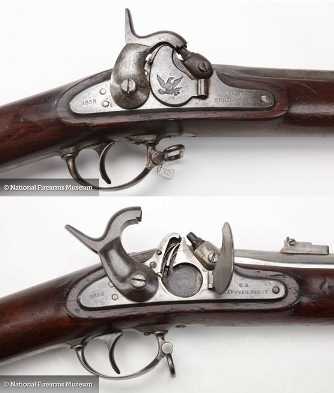

    Еще из интересного в американском армейском оружии этого периода - приспособление Мейнарда, которым оснастили нарезной мушкет М1855. Это была попытка облегчить и ускорить перезаряжение оружия путем автоматизации подачи своеобразной ленты с капсюлями. Подобное приспособление знакомо всем, у кого в детстве был пистонный пистолет.
     Вообще в этот период была масса изобретений и инноваций в огнестрельном оружии, но до определенного момента военных они не интересовали, ибо были или слишком сложными и дорогими, или слишком ненадежными для армейского оружия, а часто и то и другое....

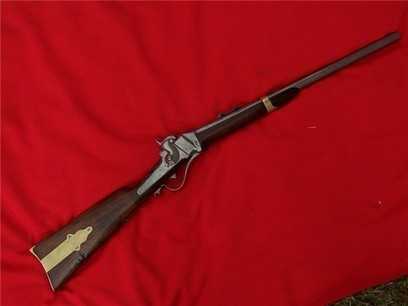

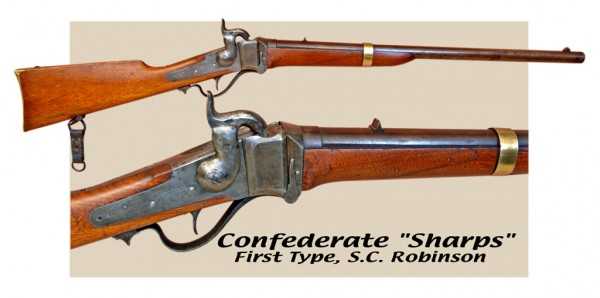

Ну и из оружейной школы Харперз Ферри вышел Кристиан Шарпс, конструктор одного из самых передовых и смертоносных образцов винтовки своего времени... Но это уже совсем другая история....

А пока перенесемся обратно на Европейский континент, в войны и конструкции 1860-х....Для тех, у кого не отражаются иллюстрации, в тексте есть прямые ссылки...
Копирайт на текст © Борис Михайлов / BorianM.livejournal.com

borianm.livejournal.com

Читать онлайн книгу Ружья, мушкеты и пистолеты Нового Света. Огнестрельное оружие XVII-XIX веков

сообщить о нарушении

Текущая страница: 15 (всего у книги 23 страниц) [доступный отрывок для чтения: 13 страниц]

Назад к карточке книги

Весьма похоже на то, что винтовки, которыми были вооружены члены экспедиции Зебулона Пайка (один сержант, два капрала и шестнадцать рядовых) во время своего похода на Юго-Восток в 1806—1807 годах, были именно винтовками образца 1803 года. В городке Саус-Парк, штат Колорадо, Пайк записал: «Разорвался ствол одной из наших винтовок, что стало изрядной неприятностью для нас, так как ранее у трех ружей тоже разорвало стволы, а еще пять были повреждены во время наших переходов. Один из моих людей вооружен теперь моей собственной саблей и пистолетами». У экспедиции Льюиса и Кларка тоже были проблемы с вышедшими из строя винтовками, но они взяли с собой запасные части, и оружие удалось отремонтировать.

Экспедицию майора С.Г. Лонга в его походе через Скалистые горы в 1819 году сопровождало несколько стрелков. В своем дневнике Лонг записал, что его солдаты были вооружены «нарезными ружьями». На территории штата Арканзас в ночь на 30 августа трое из его людей «рванули за холмы» и прихватили с собой несколько первых экземпляров винтовки образца 1803 года, пущенной в гражданский обиход.

Полки регулярной пехоты часто имели в своем составе «легкие» роты, вооруженные винтовками. Филип Джордж Кук, тогда лейтенант 6-го пехотного полка, оставил воспоминания о переходе в 1829 году от Джефферсоновских казарм до Арканзаса с четырьмя ротами 6-го полка в качестве эскорта, сопровождающего караван торговцев в Санта-Фе. Кроме одной «легкой» роты, вооруженной «коротышками» (винтовками с укороченным прикладом образца 1803 года), под его командой были солдаты с мушкетами. С точки зрения Кука, его стрелков весьма остерегались враждебные индейцы, с которыми они несколько раз вступали в схватки. Во время перехода от форта Ливенворт к Каунсил-Блафс в 1831 году Кук из своей винтовки подстрелил оленя на расстоянии 100 метров. Он также «сбил навскидку кроншнепа пулей на расстоянии 55 метров. Клюв птицы оказался длиной 4 дюйма, а сама она размером со сноп».

Кроме тех единиц оружия, которые оказались на Западе, придя туда на плечах пехотинцев, 2429 винтовок были отгружены из Питсбурга в западные штаты и территории за период 1813—1821 годов. К тому времени, когда в производство пошла винтовка образца 1817 года, ее предшественница образца 1803 года уже прочно обосновалась в тех краях, которые позже стали штатами Южная Дакота, Канзас, Небраска, Колорадо, Нью-Мексико, Оклахома, Арканзас и Техас, и в значительной степени вытеснила традиционные на Западе длинные ружья, состоявшие на вооружении регулярной армии. В обращении находилось так много винтовок этого образца как у обитателей пограничных районов, так и колонистов на просторах к востоку от Миссисипи, что можно предположить – жители селений вдоль путей к этим районам тоже стали проявлять интерес к этому оружию.

Подводя итог, можно сказать, что первые стандартизированные американские винтовки, которых было выпущено около 20 тысяч единиц, оказали значительное влияние на более позднее оружие отечественной разработки. Они проложили путь к созданию «обычной винтовки», иначе винтовки образца 1817 года, а их удобство и изящество очертаний подвигли частных производителей оружия скопировать некоторые из их свойств при изготовлении своих равнинных или горных ружей, оружия, которое в течение четверти века было любимым оружием обитателей горных районов.

Тот факт, что американская армия не отказалась от винтовки образца 1803 года, подтверждают документы, согласно которым 67 комплектов этих винтовок было направлено в регулярные войска в 1836 году. К этому времени в армейских арсеналах хранилось уже не менее 15 тысяч винтовок образца 1817 года.

Американская винтовка образца 1817 года. В то время, когда винтовка образца 1803 года еще выпускалась арсеналом Харперс-Ферри и мастерскими Генри Деринджера, Управление вооружений уже разрабатывало образец новой винтовки. Арсенал Харперс-Ферри в 1818 году создал в металле девять ее вариантов, еще два были сделаны в 1819 году.

Деринджер 17 марта 1814 года подписал контракт, в соответствии с которым он должен был поставить 2 тысячи единиц винтовок образца 1803 года с некоторыми улучшениями, предписанными Марином Т. Уикманом, главным оружейником арсенала Харперс-Ферри. Во исполнение этого контракта он уже выпустил 51 комплект винтовок, но тут его производство было приостановлено, а ему было предложено выпустить такое же количество винтовок образца 1817 года. Роберт Джонсон из Мидлтауна, штат Коннектикут, также подрядился в ноябре 1814 года на поставку винтовки улучшенной конструкции образца 1803 года, но он не успел еще начать ее производство, как его контракт был изменен на поставку винтовки образца 1817 года. Оба оружейника, и Деринджер, и Джонсон, осуществили свои поставки (2340 винтовок) в 1822 году. Архивы Управления вооружений свидетельствуют, что между 1821 и 1823 годами у четырех подрядчиков было заказано около 18 тысяч комплектов винтовок.

Деринджер получил указания отгружать заказанные ему винтовки в армейский арсенал в Филадельфии; трое других должны были поставлять свою продукцию в Мидлтаун. К 1830 году было изготовлено 25 539 комплектов, после этого наступил семилетний перерыв. Между 1837 и 1842 годами, в связи с потребностями ведения Семинольской войны, было изготовлено дополнительно еще 3079 винтовок. Общее же количество винтовок образца 1817 года, заказанных и распределенных Управлением вооружений, составило 28 618 единиц. Цифра эта довольно хорошо согласовывается с тем количеством винтовок этой модели, которые числятся как полученные регулярными частями и ополчением. Ежегодные отчеты Управления вооружений по 1842 год включительно показывают, что из всего количества винтовок 7198 единиц (которые офицеры управления всегда именуют «обычными винтовками») были направлены в регулярные войска, а 21 275 единиц в ополчение – то есть всего 28 473 единицы. Наибольший спрос на винтовки существовал в период 1836—1840 годов. Кстати, в первый раз это оружие поступило в регулярные войска в 1836 году. Ополчение же начало получать его с 1829 года. Р.Г. Норт в своих трудах приводит выдержки из переписки, раскрывающие интересные подробности относительно конструкции, производства и испытаний этой винтовки.

Оружие это, как и его предшественник, имело калибр 0,54 дюйма. Отличия же от предшествующей винтовки заключались в следующем – эта модель имела ствол круглого сечения длиной 38 дюймов, полной длины приклад, скреплявшийся со стволом тремя кольцами, шейку ложи несколько большую в диаметре, чем у образца 1803 года, овальную полость для принадлежностей для чистки, нижнюю антабку, расположенную под спусковой скобой, и шомпол с медной вставкой на конце. Затыльник приклада не имел выреза для упора в плечо. Как и у винтовки образца 1803 года, пластина затыльника была медной, но большинство других деталей сделаны из стали. Ударник курка имел круглую форму, а сам замок идентичен замку винтовки 1803 года, но несколько меньше. Кольца антабок закреплены на полупистолетной шейке ложи и на втором кольце. Рекомендации Тенча Кокса, высказанные им ранее, были учтены, по крайней мере частично, при конструировании этой винтовки. Рис. 36, б изображает винтовку образца 1817 года, на которой выбито клеймо приемки «М» (Джастин Мерфи?) поверх буквы «Р». На накладке замка имеется клеймо в виде орла и «R. Johnson US Middn. Conn». За курком выбита дата «1821».

Штуцер образца 1819 года (казнозарядный штуцер Холла). Джон Х. Холл из Ярмута, штат Мэн, в 1811 году изобрел и запатентовал способ заряжания кремневых мушкетов, ружей и пистолетов с казенной части. Несколько лет он выпускал казнозарядное оружие этой системы спортивного назначения на собственной фабрике, построенной им в Портленде, штат Мэн. Нет ничего удивительного в том, что он попытался продать свое изобретение правительству Соединенных Штатов; поразительный сюжет этой истории заключается в том, что ему удалось это сделать. Его мастерство и искренность позволили ему преодолеть глубоко укоренившееся в военных предубеждение к казнозарядному оружию и организовать в 1813 году проведение в армии испытаний своего оружия. Его возможности произвели на Управление вооружений глубокое впечатление.

В своем письме от 24 января 1815 года на имя полковника Бомфорда из правительственного Управления вооружений Холл утверждал: «Я разработал усовершенствование [метода заряжания] в 1811 году, будучи в то время лишь весьма поверхностно знакомым с огнестрельным оружием и не зная вообще никакого метода заряжания огнестрельного оружия с казенной части». Однако его оружие говорило само за себя, и в 1816 году была проведена новая серия правительственных испытаний. 100 единиц штуцеров Холла было закуплено правительством и передано роте стрелков, которые дали положительное заключение о свойствах нового оружия. В сотрудничестве с Уильямом Торнтоном из Вашингтона Холл разработал улучшенную конструкцию запирания казенной части, и в 1819 году штуцер его системы был официально принят на вооружение правительством Соединенных Штатов.

Согласно условиям его контракта Холл был назначен помощником главного оружейника арсенала Харперс-Ферри с окладом 60 долларов в месяц. Он руководил изготовлением и монтажом необходимого оборудования, и в 1823 году арсенал приступил к выпуску первой тысячи штуцеров. Холл получал роялти в размере 1 доллара за каждое ружье. По окончании в 1824 году выпуска первой партии в тысячу единиц оружия (стоимость которого составила 20 долларов 59 центов за штуку) последовал новый заказ еще на тысячу штук. Этот заказ был окончен в 1827 году по себестоимости 17 долларов 82 цента за штуку. Конгресс Соединенных Штатов заподозрил завышение Холлом расходов и создал комиссию для расследования. Ее выводы были положительными, и Холл продолжил выпускать штуцеры.

Новая серия испытаний эффективности штуцеров Холла была проведена в 1825 году. Из одной винтовки произвели 7186 выстрелов, хотя стандартное испытание для американского мушкета состояло в 7061 выстреле. Винтовка Холла продемонстрировала наилучшие показатели во всех отношениях, от надежности до скорости огня и точности попадания. В том же 1825 году две роты регулярных войск, расквартированных в форт Монро, получили на вооружение винтовки Холла с тем, чтобы провести более тщательные испытания. После двух лет их использования комиссия преподавателей из школы форта Монро доложила о своей «совершенной убежденности в превосходстве этой системы оружия над всеми другими образцами легкого стрелкового оружия, имеющегося на вооружении в настоящее время». Производство в Харперс-Ферри продолжалось вплоть до 1828 года, кроме того, были приняты меры для запуска в производство оружия этого образца на фабрике Симеона Норта в Мидлтауне, штат Коннектикут. Контракт с Нортом на производство 5 тысяч винтовок системы Холла по цене 17 долларов 50 центов за единицу был подписан 15 декабря 1828 года.

Взаимозаменяемость деталей оружия всегда была отличительной особенностью в работе Холла в бытность его в арсенале Харперс-Ферри, и требование «точного единообразия соответствующих деталей» стало одним из пунктов контракта Норта. Взаимозаменяемость деталей не была чем-то новым для предприятия Норта, но для государственного арсенала это стало нововведением. Второй контракт на выпуск 4 тысяч винтовок системы Холла был подписан с Нортом в 1835 году. После выполнения этого заказа и вплоть до своей кончины в 1852 году Норт выпускал только карабины Холла, оружие, которое уже было подробно описано в этой главе. Общий выпуск винтовок Холла на его фабрике составил 9 тысяч единиц. Винтовки Холла продолжали выпускаться на Харперс-Ферри вплоть до 1844 года, их выпуск составил 22 870 единиц. Холл умер в 1841 году. За двадцать два года своей работы в арсенале он получил, помимо жалованья и премиальных, еще и роялти в сумме 20 220 долларов.

Винтовка, изображенная на рис. 36, в, представляет собой хорошо сбалансированное оружие общей длиной 53,12 дюйма, со стволом длиной 32,62 дюйма. Казенная часть имеет калибр 0,54 дюйма, ствол калибра 0,52 дюйма с шестнадцатью нарезами имеет слегка воронкообразную форму с расширением там, где к нему примыкает патронник. Вес оружия составляет 10 фунтов и 4 унции без штыка. Приклад сделан из черного ореха. На замке казенника выбито клеймо «J.H. Hall, H. Ferry U.S. 1832». Казенная часть с патронником открывается для заряжания посредством отведения рычага, расположенного перед спусковой скобой. Холл лично составил следующее описание: «Винтовка состоит из патронника, в который помещается заряд и к которому примыкает затвор. Патронник имеет два уступа, расположенных ближе к дульному концу, посредством которых он сцепляется со стволом и которые не позволяют ему открыться при выстреле; эти уступы заходят за клинья из закаленной стали, расположенные позади уступов. Однако патронник не упирается непосредственно в тыльную оконечность ствола, как не упирается он и в ось, на которой вращается; совсем наоборот, патронник даже не соприкасается с тыльной оконечностью ствола; между ней и патронником оставлен зазор для свободного расширения от нагревания при интенсивной стрельбе, а именно от расширения тыльной части за упорами до тыльного конца патронника. Такое же расширение, но направленное вперед, компенсирует зазор в том месте, где патронник соприкасается со стволом. Отверстия в патроннике, сквозь которые проходит ось, сделаны длинными с той же целью, а именно: обеспечить свободное расширение тыльного конца патронника. Канал ствола постепенно расширяется по направлению к казенной части, начиная примерно с расстояния около 1 фута от дульного среза, причем особенно быстро он расширяется на последней 1/2 дюйма ствола, примыкающего к патроннику. Расширение это имеет форму воронки, и диаметр его больше, чем канал патронника».

К этому можно добавить, что нарезка винтовок Холла отличалась от обычной нарезки тем, что в канале ствола имелось шестнадцать нарезов. Их шаг равнялся 8 футам. Диаметр канала ствола без учета нарезов составлял 0,51 дюйма. Уже упоминавшаяся «взаимозаменяемость деталей оружия» отнюдь не была фигурой речи. Инструкция приемщикам требовала от них разобрать готовые винтовки Холла «скажем, 10 единиц из каждой сотни первых 400 винтовок; после чего 10 из 400, а затем заменить детали каждой из этих 10 винтовок на детали другого десятка».

В опубликованном документе армейских офицеров-современников относительно оружия системы Холла имеется заметная несообразность. Представляется, что некоторые из этих офицеров выражают свое неодобрение, не изучив толком этого оружия. Часть этих офицеров выступает за применение только мушкетов и отвергает всякое нарезное оружие – равным образом как казнозарядное, так и дульнозарядное. Другие же ограничивают свои протесты только казнозарядным механизмом или новомодными капсюльными замками. Профессор Мейхан из Вест-Пойнта предпринял интеллигентную попытку просветить будущих офицеров армии. В своем обзоре, написанном в 1836 году для курсантов военного училища, он утверждал: «Нарезная винтовка. Когда расстояние до цели менее 170 ярдов, а цель довольно крупна, эффективность двух видов оружия [гладкоствольного мушкета и нарезной винтовки] примерно одинакова. Но для дистанций 230 ярдов и более соотношение значительно меняется в пользу винтовки. Это превосходство нарезного оружия становится особенно заметным у новейших усовершенствованных систем этого оружия, в частности у винтовки Холла, заряжающейся с казенной части».

О Холле как человеке и об его программе работы в арсенале Харперс-Ферри его современники отзывались в высшей степени лестно, если не сказать больше. Полковник Бомфорд, отвечая 31 января 1827 года на запрос палаты представителей относительно расходов на производство и практичности винтовки Холла, заключил свой доклад лестными словами в адрес его изобретателя: «Будет только справедливо в отношении мистера Холла, изобретателя этого оружия, сообщить вам, что в течение всего этого периода [1813—1826 годы] он целиком посвятил себя, со всем старанием и рвением, усовершенствованию этого оружия и средств для его производства, в чем достиг значительных успехов. Он вполне достоин награды за столь значительное усовершенствование огнестрельного оружия». Подполковник Дж. Толкотт, сменивший полковника Бомфорда на посту начальника Управления вооружений, равным образом высоко ценил деятельность Холла и его самого. Исчерпывающий обзор программы Холла, сопровождающийся приложением рапорта комиссии, состоящей из армейских офицеров, приведен у Фуллера, который оценивает Холла и его оружие следующим образом: «Винтовка Холла представляет собой выдающееся достижение в области развития и совершенствования огнестрельного оружия не только потому, что она стала первой казнозарядной винтовкой, принятой на вооружение, но и потому, что ее конструкция была разработана с применением системы взаимозаменяемых деталей, которая, по мнению многих, имела слишком много противоречий, чтобы быть успешно внедренной. Холл преуспел в развитии этой системы до степени непревзойденной, и, принимая во внимание препятствия в виде работы с достаточно грубыми механизмами того времени, приводимыми в движение мускульной силой или, в лучшем случае, водной энергией, работа его заслуживает высочайшей степени признания».

Самюэль Кольт встретил в казнозарядной винтовке Холла препятствие своей собственной программе продажи револьверов правительству. Частично в результате давления, оказанного Кольтом с целью получить признание своего оружия с барабанным механизмом, 20 февраля 1837 года в Вашингтонском арсенале собралась комиссия офицеров армии с целью одобрения той или иной системы. При тестировании сравнительной скорострельности ружей комиссия снабдила системы Хакетта, Холла и стандартный мушкет неунитарными (бумажными) патронами, а Кольту и Кокрану предоставила неснаряженные компоненты с тем, чтобы оружие «испытывалось на условиях паритета». Вторая серия испытаний была проведена в июне того же года, на полигоне военного училища Вест-Пойнт, штат Нью-Йорк, той же самой комиссией.

Винтовка Холла была признана достойной принятия на вооружение как имеющая лучший по сравнению с существующим способ заряжания, когда стрелок находится «в стесненном положении или верхом на лошади».

«Винтовка, усложненная своим устройством и обращением с ней, ставит солдата в тупик… Винтовки Холла и, несомненно, Хакетта гораздо проще в обращении, не столь чувствительны к уходу и отказывают реже… Испытания, проведенные с винтовкой Холла в 1825 году, дали положительные результаты в отношении характера сопротивления эффектам, действующим при длительной стрельбе… Преимущества ее [при использовании в кавалерии] аналогичны таковым всего оружия, заряжающегося с казенной части, и с патронником, вмещающим только один заряд. Такое оружие, находящееся в руках умеющего с ним обращаться солдата и заряжаемое конным воином, в особенности приспособлено для действий кавалерии. Пуля, будучи в диаметре несколько больше, чем канал ствола, не изменяет своего положения в патроннике при движении лошади. Многозарядное оружие барабанного типа, вследствие трудностей при заряжании конным воином, представляется неприменимым для вооружения кавалерии… Комиссия единодушна во мнении, что оружие системы Холла отвечает всем соображениям, приведенным выше… Комиссия также пришла к единогласному заключению, что стандартное оружие, ныне состоящее на вооружении, – американские мушкет и винтовка, мушкет, винтовка и карабин системы Холла, со всеми усовершенствованиями в конструкции, отвечают в высочайшей степени всем требованиям в отношении применимости, надежности, простоты и эффективности, которые только могут быть предъявлены к вооружению».

Получая на вооружение винтовку Холла, армия занимала и превосходящее положение по отношению к ополчению. До 1843 года было выпущено около 30 тысяч единиц этого оружия, и примерно одна треть этого количества была направлена в регулярные войска. Самое большое число единиц этого оружия, равно как и «обыкновенных винтовок», было направлено в войска в период 1836—1840 годов. Американо-мексиканская война 1846—1848 годов вызвала новый приток этого оружия, в определенной степени использовалось оно и в ходе Гражданской войны, как со стороны Конфедерации, так и в армии северян. Поврежденные ружья и излишние запасные части были оставлены в развалинах арсенала Харперс-Ферри, когда в апреле 1861 года лейтенант Роджер Джонс с солдатами-северянами подожгли фабрику и отступили перед надвигающимися на город силами конфедератов. Но южанам удалось спасти часть брошенного оружия всех систем и из частей винтовок Холла собрать импровизированные винтовки с капсюльными замками. Робертс демонстрирует одну из этих реликвий, которую взял в качестве трофея и привез к себе домой Уильям Бейли из 118-го Нью-Йоркского полка. Оружейник южан удалил первоначальный кремневый замок и заменил его наковаленкой и курком капсюльного замка, создав в результате дульнозарядное оружие капсюльной системы, стреляющее круглой пулей.

Винтовка образца 1841 года (капсюльная). В самом начале 1841 года в арсенале Харперс-Ферри была закончена разработка капсюльной винтовки с полноразмерным прикладом, которая в том же самом году была одобрена Управлением вооружений. Официальные архивы сохранили документы, из которых следует, что арсеналы в Харперс-Ферри и Спрингфилде были оснащены оборудованием, необходимым для выпуска этой первой капсюльной винтовки, принятой на вооружение армией Соединенных Штатов. Полковник, однако, в своих мемуарах утверждает, что ему неизвестен никакой образец, изготовленный в Спрингфилде. На некоторых замках винтовок, изготовленных в Харперс-Ферри, имеется дата «1841», однако архивные данные по выпуску продукции свидетельствуют, что окончательно доработанные винтовки начали выпускаться не ранее 1846 года.

Архивы семейства Трайон позволяют заключить, что фирма «Эдвард К. Трайон и Ко» из Филадельфии 3 апреля 1840 года заключила контракт с Республикой Техас на поставку 1500 армейских винтовок образца 1841 года. Компания Трайона, однако, выпустила 5 тысяч таких винтовок для правительства Соединенных Штатов по цене 12 долларов 87 центов за каждую, в соответствии с контрактом от 22 апреля 1848 года.

Эли Уитни-младший из Уитнивиля, штат Коннектикут, получил правительственный контракт 22 октября 1842 года на производство 7500 винтовок образца 1841 года по цене 13 долларов за каждую, которые должны были быть поставлены до 1 января 1847 года. Томас Уорнер, бывший мастер-оружейник Спрингфилдского арсенала, осуществлял оснащение фирмы Уитни необходимым оборудованием, а затем курировал производство винтовок. Поставки винтовок производства фирмы Уитни осуществлялись в Новый Орлеан, для вооружения полка добровольцев «Стрелки Миссисипи», организованного в 1846 году. Этим полком командовал полковник Джефферсон Дэвис, прославившийся своими подвигами в ходе американо-мексиканской войны. Он смог настоять на том, чтобы солдаты его полка получили на вооружение новые винтовки, а не те кремневые мушкеты, которые имелись на вооружении в тот момент. Благодаря воинским свершениям этого полка и заслуженной им славе винтовка образца 1841 года с тех пор стала известна как «винтовка Миссисипи».

27 марта 1848 года Уитни получил заказ еще на 7500 винтовок, а 6 февраля 1849 года – третий заказ на 2500 винтовок по той же самой цене. Четвертый его контракт был подписан 24 мая 1855 года и предусматривал поставку дополнительных 100 единиц винтовок образца 1841 года по цене 11 долларов 62 цента за каждую. Некоторые современные ему авторы именуют винтовку образца 1841 года «винтовкой Уитни», другое ее популярное прозвище – «Егерь».

Джон Гриффит из Цинциннати подписал 6 декабря 1842 года контракт на поставку 5 тысяч винтовок. Однако он оказался не в состоянии выполнить свои обязательства, и контракт этот был передан фирме «Ремингтон армз компани» из города Илион, штат Нью-Йорк. Несколько позднее «Ремингтон» также получил еще контракт на дополнительные 7500 винтовок. А 11 августа 1862 года он получил заказ на 10 тысяч «модернизированных» винтовок образца 1841 года по цене 17 долларов за каждую и несколько позже, 13 декабря 1863 года, еще заказ на 2500 таких же винтовок по той же самой цене.

18 февраля 1845 года компания «Роббинс, Кендалл и Лоуренс» из города Виндзор, штат Вермонт, подрядилась изготовить 10 тысяч винтовок по цене 11 долларов 96 центов за штуку. За этим контрактом последовал другой – на 15 тысяч винтовок по цене 12 долларов 87 центов от 5 января 1848 года. Но поскольку в тот момент между партнерами возникли разногласия, второй контракт был заключен только с Роббинсом и Лоуренсом.

В 1855 году полковник Г. К. Крейг из Управления вооружений выступил с рекомендацией военному министру Джефферсону Дэвису «рассверлить это оружие [винтовку образца 1841 года] до калибра 0,58 дюйма и перенарезать его, а также установить прицельную рамку, подобную установленной на винтовке образца 1855 года, и оснастить винтовку приспособлением для крепления штыка». Дэвис 5 июля 1855 года начертал на докладной свое «о'кей», и с тех пор винтовка стала способна стрелять пулей Минье и получила штык.

Первоначальная конструкция винтовки изображена на рис. 36, в. Оружие имеет ствол длиной 33 дюйма калибра 0,54 дюйма, в канале ствола – шесть нарезов с шагом

6 футов. Вся фурнитура изготовлена из меди. На пятидюймовой накладке замка перед курком имеется клеймо в виде распростершего крылья орла с повернутой назад головой и букв «U. S.». Позади курка выбита надпись «Harpers-Ferry 1841». Общая длина оружия равна 48 дюймам; длина шомпола составляет 33 дюйма. Ложе из черного ореха имеет 43,5 дюйма в длину. Общий вес оружия составляет 9,68 фунта. При заряде в 70 гран пороха и с круглой пулей 32-го калибра ее начальная скорость при выстреле достигает 1750 футов в секунду. Кремневый мушкет, будучи заряжен 110 гранами пороха и пулей 17-го калибра, выпускает ее со скоростью 1500 футов в секунду.

Клуб «Гарольд» в городе Рино располагает винтовкой этого образца, причем у нее сохранился даже кожаный ремень. Мемориальный музей М.Х. де Янга в Сан-Франциско экспонирует такую винтовку (инв. № 53461), датированную 1850 годом и выпущенную арсеналом Харперс-Ферри. Винтовка – экспонат Музея Милуоки (инв. № N3467) – имеет клеймо «Remington's Herkimer, N.Y. U.S. 1849» и была изготовлена по контракту 1842 года.

Интересно отметить, что Каллендер Ирвин, главный интендант, в 1813 году имел образец клинкового штыка, предполагавшегося для оснащения новой винтовки, который он пытался «продать» военному министру генералу Джону Армстронгу. Ирвин писал: «Сабля, будучи рубящим или колющим оружием, может применяться в качестве такового либо же в виде примкнутого к винтовке штыка. Примененная в виде штыка, она дает солдату преимущество перед врагом с обычным мушкетом, имея 3 фута в длину, и в таком качестве представляется более надежным и – для врага – опасным оружием. Она спокойно пробивает сосновую доску толщиной в 1 дюйм. Чтобы пробить такую же доску обычным примкнутым [к мушкету] штыком, надо приложить гораздо большее усилие… Зная, сколь часто стрелкам приходится действовать в качестве флангового прикрытия, когда они открыты обстрелу со стороны кавалерии, и полагая, что конный стрелок должен быть вооружен таким образом, чтобы иметь возможность действовать, смотря по обстоятельствам, как кавалерист и как стрелок… я убежден, что карабины, оснащенные таким образом [с клинковым штыком], стали бы наилучшим оружием».

Военный министр предложил Ирвину направить предлагаемый им штык губернатору Вирджинии для заключения, и это было сделано 24 февраля 1814 года. Однако не сохранилось никаких сведений о принятии клинкового штыка Вирджинией или каким-либо другим штатом либо федеральным правительством до модернизации в 1855 году американской винтовки образца 1841 года.

Винтовка образца 1841 года, разумеется, не добралась до Запада в расцвет эпохи торговли мехами ни в качестве армейского оружия, ни как оружие гражданское. Имеются, однако, свидетельства того, что ею пользовались маунтинмены и эмигранты на охотничьих тропах Орегона и Калифорнии в эпоху наплыва на землю обетованную. Роббинс и Лоуренс обнаружили, что часть выпущенной ими продукции в соответствии с контрактом 1848 года не может быть «принята» правительством. Отвергнутое военными оружие, по слухам, расползлось по торговым каналам, а часть его всплыла «на дороге в Орегон» и в лагерях золотоискателей Калифорнии. Неоспоримым фактом является то, что законом от 2 марта 1849 года Управление вооружений получило право передавать армейское оружие эмигрантам, намеревающимся направиться в Нью-Мексико, Калифорнию или Орегон. Определенная часть винтовок образца 1841 года, использовавшаяся гражданскими на охотничьих тропах Дальнего Запада, вполне могла быть получена из правительственных арсеналов в соответствии с этим законом.

Винтовки и карабины Кольта. Мы уже знаем, что в дни расцвета меховой торговли некоторые торговцы и охотники уже использовали оружие с вращающимся барабаном, хотя дульнозарядные кремневые мушкеты все еще были в ходу. Точно так же, как отдельные жители приграничья демонстрировали преимущества револьверов армии, так и военные побуждали обзавестись многозарядным оружием не одного маунтинмена. Процесс этот шел во Флориде, Техасе и вдоль всей дороги на Санта-Фе. Число единиц многозарядного оружия, использовавшегося жителями приграничья, было не таким уж большим, но оно знаменовало собой наступление новой эры в вооружении; оно занимает значительное место в истории огнестрельного оружия на Западе. И самым выдающимся является, безусловно, изобретение Кольта.

К 1837 году патент Самюэля Кольта продолжал действовать (см. раздел «Пистолеты» в главе 2) и компания «Патент армз» заканчивала монтаж производственной линии на заводе в городе Паттерсоне. Более всего Кольт нуждался в покупателях всех типов своего оружия: винтовок, карабинов и револьверов. С самого начала программы продвижения своего товара он знал, что для реализации значительных объемов продаж необходимы прежде всего правительственные закупки. Он сосредоточил свои усилия на том, чтобы привлечь интерес к своей продукции прежде всего правительственных чиновников, и в феврале 1837 года часть образцов его мушкетов и ружей была включена в список казнозарядного и многозарядного оружия, которому предстояло пройти рассмотрение комиссией армейских офицеров, выносившей свое мнение относительно винтовки Холла. Первые испытания были проведены в Вашингтонском арсенале, причем при сравнительном сопоставлении предпочтение отдавалось скорострельности оружия. Оружие Кольта с вращающимся барабаном явно выделялось на фоне казнозарядного мушкета Хакетта, казнозарядных мушкета и винтовки Холла, барабанного мушкета и винтовки Ко крана, винтовки Ливитта и стандартного американского кремневого мушкета.

Назад к карточке книги "Ружья, мушкеты и пистолеты Нового Света. Огнестрельное оружие XVII-XIX веков"

itexts.net

Обрез 12 Американская Гражданская война и после

КОНФЕДЕРАТЫ
Юг тоже пытался произвести новое оружие, но это был сельскохозяйственный край. Основные источники оружия у них были Европа и янки - несколько раз КША наносили САСШ сильные поражения и в качестве трофеев брали десятки тысяч стволов.
[Spoiler (click to open)]

M1855 & M1884 Rifle Musket

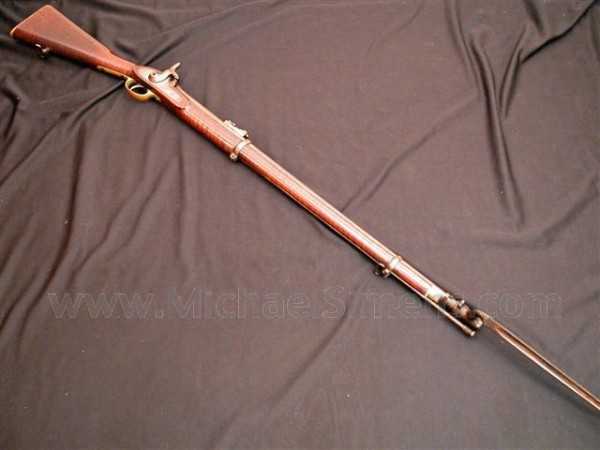

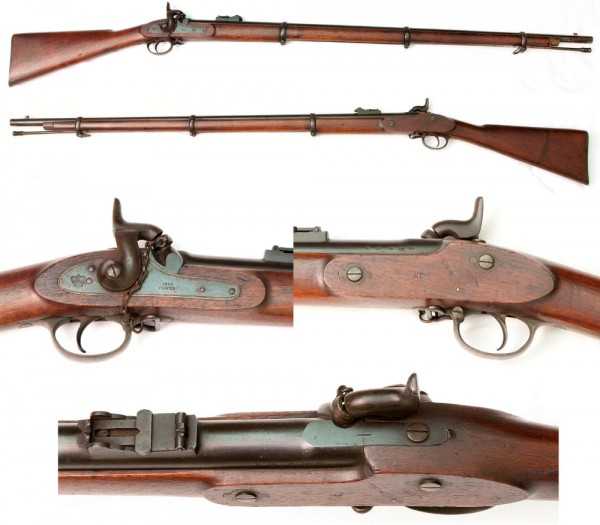

Enfield Rifle

1861 Enfield musketoon


Винтовка Лоренцо 1854 г.
Импортировалась из Австрии

Liege F & T 1861 Musket. Французский нарезной капсульный мушкет образца 1843 г., производства бельгийской фирмы Liege F & T. Состоял на вооружении и в армии Союза.

Карабин CALISHER & TERRY
Болтовой (?) карабин .30 калибра, импортировался в небольших количествах конфедератами из Лондона. В Англии стоял на вооружении 18 гусарского полка.

Полигональная винтовка Витворта.

[Spoiler (click to open)]
В 1852 г. начальником Главного управления вооружения и боевой техники Британии, в чьи обязанности входило обеспечение соблюдения производственных стандартов при изготовлении оружия, был сэр Генри Гардиндж. Это — тот самый Гардиндж, который ранее занимал пост главнокомандующего британской армии, генерал-губернатора Индии и является основателем университета в Рурки (сегодня — Индийский технологический институт в Рурки). Именно во время его правления произошла первая англо-сикхская война. По окончании срока службы, он вернулся в Британию, где ему было предложено занять пост начальника Главного управления вооружения и боевой техники. Виконт Гардиндж принимал участие в изучении сравнительных характеристик винтовок, выпущенных правительственными заводами (в том числе Королевским заводом по производству стрелкового оружия в Энфилде), и изделий, произведенных частными оружейниками. Он был буквально потрясен тем, что производственные стандарты были настолько размыты, что нельзя было найти двух винтовок, которые бы стреляли одинаково, а многие детали не были взаимозаменяемыми, даже в винтовках одной и той же модели.
Чтобы решить эту проблему, он поручил Джозефу Витворту (будущему сэру Витворту) заняться повышением точности производственного оборудования. Джозеф Уитворт был самым обычным парнем из простой семьи, который, однако, смог создать несколько десятков изобретений, прославивших его по обе стороны Атлантики. Уитворт родился 21 декабря 1803 года в городе Стокпорте, недалеко от Манчестера, в семье обыкновенного протестантского священника. Уже в раннем возрасте будущий изобретатель начал проявлять большой интерес к машиностроению. Он получил образование в Айдле, пригороде Брадфорда, а его выдающиеся способности в области механики стали окончательно ясны, когда он начал работу у своего дяди, прядильщика хлопка. У дяди он проработал четыре года, после чего еще четыре года трудился механиком на фабрике в Манчестере. После этого он перебрался в Лондон, где смог устроиться в мастерскую Генри Модсли, который был изобретателем токарно-винторезного станка.
Здесь он познакомился с Джеймсом Несмитом, который являлся изобретателем парового молота, коллектив в мастерской Модсли подобрался что надо.Во время работы в мастерской Уитворт продемонстрировал отличные слесарные навыки, сумел модифицировать схемы железного литья основных станков (уменьшив их вес и увеличив жесткость), улучшил точность многих прецизионных станков. Находясь в Лондоне, Уитворт успел поучаствовать и в процессе создания аналитической вычислительной машины Бэббиджа, настраивал ее механизм. В 1833 году он принял решение вернуться в Манчестер для того, чтобы открыть здесь свое собственное дело по производству различных станков, уже известных в Англии своим качеством и мастерством изготовления.
Витворт был, пожалуй, ведущим инженером-механиком того времени и уже успел прославиться изготовлением различных прецизионных инструментов (строгального станка Витворта, профилировщиков, рубанков, свёрл и т.д.), а также созданием стандарта резьбы. (Речь идет о британском стандарте дюймовых резьб, который используется по сей день. Достаточно взглянуть на отверстие в основании любого фотоаппарата, к которому вы крепите штатив — это и есть винтовая резьба Витворта).
После некоторых исследований Витворт пришел к выводу, что дело было в самой конструкции винтовки, а не в методе производства, и британское правительство поручило ему доработать конструкцию. Для этого была построена огромная испытательная база, которая начала функционировать в 1855 г. Ранее Витворт занимался изготовлением пушки, в которой использовал ствол с полигональной нарезкой, и решил воспользоваться этим же принципом в стрелковом оружии. Кроме того, он активно работал над поиском оптимальной формы пули.
Пуля, которая в то время использовалась в винтовке Энфилд 1853 года, имела цилиндрически-коническую форму. В попытках удлинить пулю Витворт обнаружил, что в полете она начинает рыскать. Он выяснил, что причиной этого была покатая спиральная нарезка (в винтовке Энфилд ствол имел 39 дюймов в длину при трех нитях нарезки, каждая нить делала один виток на 78 дюймов). Витворт в поисках оптимальной комбинации испытал каждую комбинацию от 1 витка на 5 дюймов до 1 витка на 78 дюймов. В итоге он остановился на нарезке с шагом в 1 виток на 20 дюймов, которая, по его мнению, обеспечивала максимально возможную устойчивость пули в полете, предупреждала рыскание, и при этом позволяла обеспечить достаточно высокую скорость полета пули.
Витворт уже был известен как изобретатель контрольной краски, которая оказалась очень полезной при измерении плоскостности поверхностей. Также он создал несколько строгальных станков. Он обнаружил, что вместо круглого нарезного ствола лучше сделать ствол, в котором используется несколько плоских поверхностей. Дело было в том, что эти поверхности можно было подвергнуть более тщательной механической обработке и подгонке, а значит, обеспечить лучшее прилегание пули. Пулю можно было изготовить из более тяжелого материала с содержанием свинца, так как при зацеплении с нарезкой ствола не происходила деформация. В то же время Витворт удлинил пулю (на тот момент пули Минье были в большей степени округлыми, а не коническими) и сделал ее внешне похожей на современные пули. Он также выяснил, что при каждом изменении ствола приходилось изменять пороховой заряд и размер пули, и пришел к выводу, что диаметр 0,45 дюйма оптимален для установленного предельного количества пороха и массы свинца (ограничение состояло в том, чтобы масса пороха не превышала 70 гран, а масса пули — 530 гран).
Винтовка Витворта также заряжается с дула, ударный механизм представляет собой капсюльный замок. Как и винтовка Энфилд образца 1839 года, она оснащена стволом длиной 39 дюймов, но меньшего калибра: 0,451 дюйма, так как эксперименты Витворта доказали, что этот калибр — наилучшим образом соответствует требованиям по количеству пороха и весу пули.
Нарезка намного плотнее, один виток на 20 дюймов, то есть, пуля к моменту выхода из ствола совершает почти два витка. Поперечное сечение ствола — шестиугольник, а не концентрические окружности, его диаметр меньше (0,451 дюйма), диаметр в самом широком месте составляет 0,490 дюйма.
Пуля меньше в ширину, в поперечном сечении также представляет собой шестиугольник. Однако она намного длиннее, чем пуля винтовки Энфилд, соотношение длины к ширине составляет 3:1. Пуля намного легче вставляется в ствол, чем в ствол «Энфилда». Поскольку расширение пули не так важно для зацепления с нарезкой, можно использовать пули, выполненные из более твердого материала, например, оловянно-свинцовый сплав или упрочненную сталь. Помимо них можно также использовать и пули, изготовленные из чистого мягкого свинца.
Существовало мнение, что более плотная нарезка в винтовке Витворта (1 на 20 дюймов) значительно снизит скорость полета пули. Однако испытания, проведенные в 1857 г. в Правительственной стрелковой школе в Хите, показали, что пуля из винтовки Витворта пробивает 15 досок из древесины вяза, тогда как пуля из винтовки Энфилд пробивает только 6 досок, при этом в обоих случаях использовалось одинаковое количество пороха. Упрочненная пуля из винтовки Витворта пробивает 35 досок, а из винтовки Энфилд, которая стреляет только мягкими свинцовыми пулями, — всего 12 досок.
Помимо этого, обе винтовки прошли испытания на точность. Было сделано по десять выстрелов в мишени с разных расстояний. Винтовка Витворта явно превосходила винтовку Энфилд образца 1853 года, которая считалась винтовкой № 1 своего времени. До появления винтовки Витворта самое лучшее зарегистрированное отклонение от центра для любой винтовки при стрельбе на расстоянии 500 ярдов составляло 27 дюймов (2,24 фута). Среднее отклонение винтовки Витворта при стрельбе на расстоянии 500 ярдов составляло всего 4,5 дюйма! На расстоянии 1400 ярдов из винтовки Энфилд вообще не удавалось попасть в квадратную мишень размером 14×14 футов.
Комитет, признавая превосходство винтовки Витворта в точности стрельбы, отмечал, что ствол легко загрязняется из-за низкого качества черного пороха, который использовали в то время. Были выражены определенные сомнения в том, каким образом можно будет эффективно наладить серийное производство пуль шестиугольного сечения, а также опасения относительно сопоставимой точности механической обработки при производстве винтовок на разных предприятиях. Помимо этого, в то время британские тактики больше рассчитывали на сплошной безостановочный огонь, а не на точную стрельбу. Кроме того, винтовка Витворта стоила в 4 раза дороже, чем винтовка Энфилд. Поэтому она была отклонена правительством Соединенного королевства как непригодная для принятой в то время концепции ведения боя.
В 1860 году, под эгидой Национальной стрелковой ассоциации Соединенного королевства, были проведены испытания винтовок различных систем, однако ввиду отсутствия у команды Витворта достаточного опыта в деле изготовления стрелкового оружия, его винтовки на начальном этапе имели проблемы с воспламенением заряда из-за ошибок в конструкции капсюльного замка. Кроме того, оружейники-конкуренты уже знали о его методике и стали производить оружие похожего калибра, с такой же нарезкой, но с лучшим ударным механизмом. В итоге в испытаниях победила винтовка Генри, в которой использовались многие решения, впервые предложенные Витвортом. Еще одним недостатком винтовки Витворта было то, что она заряжалась с дула, и, подобно всем дульнозарядным ружьям, требовала большего времени для перезаряжания, чем оружие, заряжающееся с казенной части, а стрелку приходилось вставать в полный рост для перезарядки.
Однако эти события не стали для винтовки Витворта приговором. Нашлись и те, кто был заинтересован в британских винтовках обладающих повышенной точностью — немало винтовок Витворта закупила Армия Конфедерации и использовала их в ходе Гражданской войны, стрельба из них была потрясающе меткой. Конфедерация сражалась с армией северян, которая была значительно больше и имела лучшую артиллерию. По этой причине южане создали подразделение «Снайперы Витворта», задачей которого было ведение беспокоящего огня по артиллерийским батареям противника. По сути, это подразделение было первым специальным отрядом, которые сегодня принято называть «снайперскими группами».
Они записали на свой счет и несколько убитых генералов. К примеру, именно из 11,43-мм дульнозарядной винтовки Уитворта снайпером Конфедерации во время битвы под Чикамугой был смертельно ранен генерал северян Уильям Х. Лайтл. А 9 мая 1864 года в битве у Спотсильвении был убит генерал-майор Седжвик, который командовал 6-м корпусом армии Потомака, пуля попала ему в левый глаз. Генерал погиб, когда занимался расстановкой своей артиллерии на позиции. В это время снайперы конфедератов вели обстрел северян с дистанции 800-1000 ярдов. Но одним из самых известных выстрелов из винтовки Уитворта мог стать выстрел, который был произведен в июле 1863 года. Он едва не оборвал жизнь американскому президенту Аврааму Линкольну, который вместе с делегацией Белого дома исследовал оборонительные позиции под Вашингтоном. Пуля пролетела буквально на расстоянии волоска от президента, убив стоящего за ним доктора.
В то же время винтовка не стала последним изобретением Уитворта в области оружия. Он успел попробовать свои силы и в создании артиллерийских систем, разработав большую нарезную пушку с затворной коробкой (казенником) калибра 70-мм. Вместе с этой пушкой использовались снаряды весом 5,75 кг, а дальность ее стрельбы составляла примерно 6 миль. Также в 1855 году им был запатентован спирально-рифленый снаряд. Однако орудие оказалось невостребованным британской армией, военачальники которой отдавали свое предпочтение оружию от Армстронга. При этом при попытке увеличения разрывной прочности стволов оружия собственной конструкции Уитворт смог запатентовать процесс, который назвал «жидко сжатая сталь» — метод литья и прессовки стали под давлением. После он даже построил металлургический завод в Манчестере, а отливки с данного предприятия были продемонстрированы в 1883 году на Всемирной Выставке в Париже.
Помимо того, что Джозеф Уитворт был изобретателем и предпринимателем, он был и филантропом. Будучи выходцем из самой обыкновенной, небогатой семьи, он отлично понимал, насколько трудно бывает талантливым людям пробить себе дорогу в жизнь. Поэтому он стремился помочь каждому получить то, чего не было у него самого, — хорошее образование. При жизни он спонсировал Университет науки и технологии в Манчестере, а также стоял у истоков Школы дизайна. В 1868 году он даже учредил собственную именную стипендию, которая выдавалась за выдающиеся достижения в области механики. Нередко он жертвовал государству сотни тысяч фунтов на развитие в стране системы образования. Умер Уитворт в 1887 году в Монте-Карло. Незадолго до своей смерти изобретатель успел опубликовать завещание, в котором обращался к душеприказчику с просьбой потратить все его деньги на проекты, которые были бы связаны с просвещением.

https://topwar.ru/91025-dzhozef-uitvort-i-ego-snayperskaya-vintovka.html
http://molot.biz/media/whitworth-rifle.html

ЗЫ Следует отметить, что на Ближнем Востоке задолго до Уитворта имели определённое распространение винтовки с треугольным сечением канала ствола (в том числе, часто упоминающиеся казачьи «тройцы»), которые стреляли треугольными пулями и по сути являлись именно оружием с полигональной нарезкой ствола.



"Призывное оружие". Оружия Югу не хватало катастрофически, поэтому добровольцы часто приходили со своим

Brown Bess

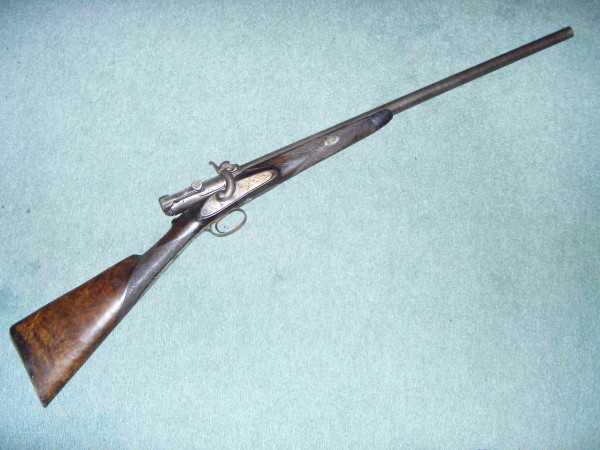

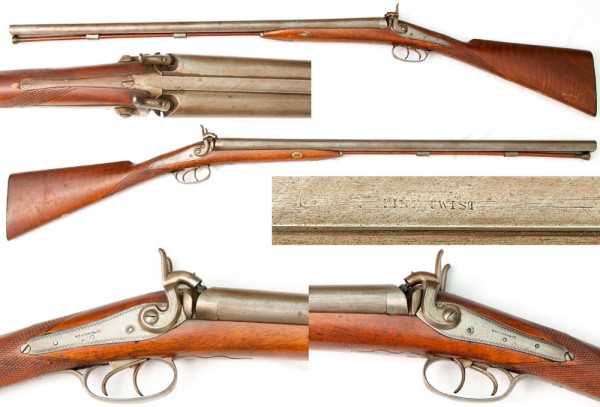

Двухствольный дробовик 20 калибра со штыком.

Почтовый дробовик 10 калибра.

Заряжали их прикольно: сначала "pumpkin ball"-огромная круглая пуля, отлитая под калибр. А сверху-горсть пистолетных пуль, получалось что-то вроде мушкетона.


Джони-рэб с двухстволкой.

Основное производство оружия было сосредоточенно в г. Ричмонд, штат Виргиния. Там конфедераты собрали все оборудование, с помощь которого можно было лить пушки и клепать ружья. Во многом им помогли САСШ - станки и детали оружия частично были захваченны именно у них.
[Spoiler (click to open)]В начале американской гражданской войны, Конфедерация страдала от недостатка стрелкового оружия . Вирджиния получила (??) денежные средства на модернизацию здания Old State Armory в г. Ричмонд. Планировалось что там установят станки, заказанные Англии; но конфликт в Форт Самтер инициировал блокаду Союза , которая не позволила организовать доставку машин. В 1861 году войска Конфедерации захватили арсенал в Harper's Ferry в Западной Вирджинии, и вывезли оборудование, использовавшееся для производства Springfield M1855 мушкетов. Конфедераты захватили также 33,993 лож черного ореха вместе с машинами. Техника и запасы были отправлены по железной дороги в Винчестер, штат Вирджиния , и оттуда в Ричмонд. Оборудование для нарезки стволов было передано в Fayetteville Арсенал
Производство началось в октябре 1861 года, сохраняя общий вид модели 1855 года, но без ленты Мейнарда и коробки для запчастей в прикладе (??). Позже был изменен боек, для удобства заряжания и некоторые железные детали заменены латунными.
Ложа поставлялись из бывшего железнодорожного депо в Макон, штат Джоржия. В апреле 1863 производство на складе Макон достигло двух тысяч в месяц. Производство было эвакуировано из Макона, чтобы избежать марша Шермана к морю . Были попытки делатьзаготовки в Северной Каролине , когда был исчерпан запас захваченных, но сочувствующие Союзу сожгли лесопильный завод.
В ноябре 1862 года в Ричмонде начали производство кавалерийского карабина за счет уменьшения длины ствола до 25 дюймов (64 см) и общей длиной до 41 дюймов (1,0 м).
Из за проблем с поставками, в Ричмонде стали производить укороченные винтовки, чтобы использовать более короткие куски дерева, считавшиеся непригодными для обычных винтовок. После прекращения поставок древесины завод приостановил производство в январе 1865 года.

1862 Richmond Type III Musket


"Карабин Робинсона" - упрощенная версия Шарпса.

Fayetteville rifle
[Spoiler (click to open)]Нарезной мушкет производства арсенала конфедератов в Fayetteville, Северная Каролина. Оборудование, на котором произведили это оружие захватили в арсенале Харперс - Ферри.
Оружие производилось в .58 калибре с1862 г. до захвата и уничтожения арсенала силами Союза под командованием Шермана 11 марта 1865 года.
Первые изделия были изготовлены с использованием захваченных заготовок M1855. Более поздние были изготовленны с измененным ударником и применением латуни вместо железа.
Оружие крайне редкое и хорошие образцы будут стоить свыше 25000 $.

Модификации карабина Хола.
[Spoiler (click to open)]

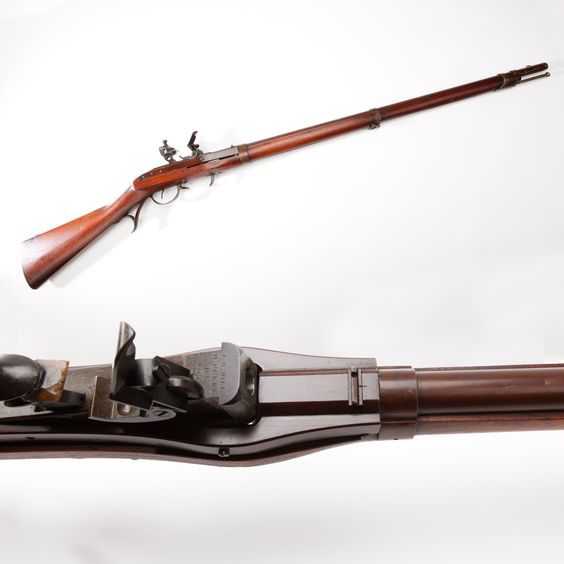

Несмотря на то что, что карабины Хола были сняты с вооружения, на складах их хранилось немало. В начале войны их использовали обе стороны (даже первые модели М1819 с кремневым замком), но постепенно войска Севера насыщались современным оружием и избавлялись от них. Юг не мог себе позволить такую расточительность - кони стали переделыватся в более современные образцы.
Одним из основных центров переделки был арсенал Holly Springs Arsenal in Northern Mississippi.
Например, с апреля по май 1862 года в общей сложности 68 винтовок Холла М1819 были отправлены из Артиллерийского склада снабжения в Коринфе в Холли Спрингс "для изменения или ремонта". Считается, что большинство из них были в оригинальной конфигурации кремневого ружья, которые были отозванны из войск КША после получения более современного оружия. Затем они были переделаны под капсульные в Холли-Спрингс, и возвращены в войска CS. Процесс переделки в Холли-Спрингс был в общем то похож во всех арсеналах, за исключением мелочей. Сначала удаляли все внешние части кремневого замка. Затем врезался капсульный замок и брандтрубка. Вместо сменных камор (даже если они сохранились) ставился крановый затвор под бумажные (?) патроны.

Модификация карабина Хола от Read & Watson
Фирма N. T. Read and John T. Watson of Danville, Virginia по заказу штата Вирджиния между 1862 и 1863 переделала около 900 винтовок и карабинов Хола.В основно это были карабины Хола М1833. Модификация заключалась в переделке оригинального затвора Хола под капсульное воспламенение. В казенной части вставлялся кусок латуни с брандтрубкой (на резьбе) и полностью переделывался курок. Стоимость такого карабина была велика - 17,5 $; во столько примерно обходился федералам новый Спрингфилд М1861.

Карабин Пери
[Spoiler (click to open)]
Редкое оружие. Около 3 сотен их было изготовленно в 1862 г. Keen, Walker & Co., Danville, Virginia по заказу правительств КША. Несмотря на то, что изготовленны были качественно (отдельные экземпляры потом использовались ВМС США), до наших дней дожили единицы. Изготовленны были под бумажные патроны калибр .54


Карабин Морзе
[Spoiler (click to open)]
Был изобретен Джорджем У. Морзе. Они были сделаны в арсенали Гринвилл, Южная Каролина в 1862-1863 на станках, захваченных в арсенале в Харперс-Ферри в 1861 г. Карабин калибра .50, затвор крановый, из латуни. Всего было произведенно около 1000 шт.

Карабин 1 типа
Карабин 2 типа

Tarpley Carbine
[Spoiler (click to open)]Карабин .52 кал., изобретен 14 февраля 1863 года Иеремией Tarpley. Вскоре он сошелся с J. & F. Garrett & Company of Greensboro. Фирма Garrett & Company с 1862 г. производила швейные машинки и другую механику. С началом войны они начали производить и оружие. К весне 1863 между 22 апреля и 21 сентябряКША приобрели в общей сложности 200 карабинов. Оружие оказалось ненадежным, и с каждым месяцем их закупали все меньше. Окончательный заказ составил 3 шт.


Карабин Уокера
[Spoiler (click to open)]
Крановые карабины .54 кал., производились Кеном Уокером Денвилом в 1862 г. Было произведено около 282 шт. По устройству напоминали карабины Пери.



Карабин BILARTZ-HALL
[Spoiler (click to open)]Казнозарядный карабин калибра .54, ствол длиной 21", производство Bilharz, Hall & Co из Chatham, штат Вирджиния . Всего их было произведенно около 100 шт. в 1862 г., до наших дней дожило около 17. Просто делали отвратно, карабины были очень ненадежны.



BILHARZ, HALL & CO. “RISING BREECH” CARBINE .54

Карабины были жестко раскритикованны приемной комиссией в Ричмонде, и выпуск их прекратился. Позже, в 1863 г. фирма перешла к выпуску дульнозарядных карабинов, основанных на конструкции Springfield М1855, правда многие части карабина были выполненны из латуни. Их было выпущеннно от 500 до 600 шт.
В основном их оружием был вооружен 4-й кавалерийский полк Виржинии.
Позже фирма выпустила сотни винтовок и карабинов по образцу карабина Шарпса.
Завод возник на главной улице в городе Чатем, штат Вирджиния . Сейчас на его месте распологается местная массонская ложа.

Фирма возникла от партнерства Candidus Bilharz с George Hall. Билгарз был иммигрантом из Баден, Германия, который обосновался в Питтсильвания в 1859 г. Он был винодел/дистиллятор, мельник и механик. Билгарз был связан с известной семьи Bolanz, которые тоже эмигрировали из Баден, Германия.
Джордж Холл был местным бизнесменом, который владел небольшой оловянным магазином и обширными земельными владениями в графстве. Записи показывают, чттретьиммолчаливым партнером в фирме и был предположительно его главным финансистом. Беннет был человеком огромного богатства, мему принадлежали огромные участки земли плюс целый квартал зданий на главной улице в центре города Чатем.
На производстве работало около 38 человек.
Прекратила свое существование в апреле 1864, в связи с наступлением северян.
1863 Dickson, Nelson & Co. Rifle
[Spoiler (click to open)]С началом войны в 1861 году Уильям Диксон (плантатор из Алабамы), Оуэн Нельсон (адвокат из Tuscumbia) и Льюис Сэдлер (врач) основали Shakanoosa Arms Company. Производство началось на первом заводе в Баззард Руст, Colbert County, штат Алабама. Был полученн аванс $ 7000,00 для производства винтовки типа "Миссисипи" М1841, для штата Алабама.
Летом 1862 г. Shakanoosa Arms Company был вынужден перенести свою работу в г. Рим штат Джоржия, из за приближающихся сил Союза, через некоторое время здание было уничтожено пожаром. Они были вынуждены переехать в Adairsville, Джоржия под названием Dickson, Nelson & Company и в августе 1863 года, успехи Союза заставили их переехать дальше на юг в Макон, штат Джорджия. Наконец, в феврале 1864 года компания переехала в конечный пункт в Доусон, штат Джорджия.
Считается, что около 3600 винтовок были изготовлены с 1862 по1865 гг., но нет никакой документации, чтобы доказать это. Большинство сохранившихся образцов датируются 1864 и 1865 гг.
" Руководство по антикварному американскому огнестрельному оружию" утверждает, что существует только 3 достоверные винтовки 1863 г.


COOK & BROTHER
[Spoiler (click to open)]Ferdinand WC Cook, инженер и архитектор, и его брат, Фрэнсис Кук - английские граждане, открыли ружейный завод в Нью - Орлеане в июне 1861 года.. CООК & Brother произвел огнестрельное оружие в Новом Орлеане , с 1861 по 1862 г. Производство продолжалось до падения Нового Орлеана , после чего оно было перенесенно в Афины, штат Джорджия. Незадолго до переезда из Нового Орлеана они получили крупный контракт от Конфедерации на 30000 шт. оружия. В апреле 1862 года, братья Кука загрузили машины на два корабля, чтобы избежать возможного захвата флотом Союза в Фаррагуте. Они вышли из Нового Орлеана в Vicksburg, Миссури. Затем через Алабаму они прибыли в Афины, где приобрели мельницу.
В основном производилось огнестрельное оружие и немного холодного - палаши и сабли, штыки в ограниченных количествах.
Производили от 300 до 600 шт. в месяц. Оружие Куков были хорошего качества

COOK & BROTHER RIFLE

COOK & BROTHER CAVALRY CARBINE

Davis & Боузмен, Центральная Алабама
H Enry J. Дэвис и Дэвид У. Боузмен поставили приблизительно 900 винтовок и 89 карабинов для штата Алабама. Кроме того, онизанимались починкой и востановлением оружия.. В ноябре 1864 года их контракт истек.

JF Garrett & Co., Гринсборо, Северная Каролина
Казнозарядный карабин, был изобретен и запатентован в Гринсборо, Северная Каролина Джери H. Tarpley. Он получил патент CSA февраля 14,1863. Он присоединился к J. & F. Garrett & Co ., чтобы сделать карабины для штата Северная Каролина. Карабины производились в течение примерно одного года, всего лишь несколько сотен. Карабин был  уникальной конструкции. Основная проблема - утечка газов между затвором и магазином (??). С течением времени, зазор увеличивался. Карабин производился в основном для КША, также продавался на коммерческой основе. Это единственный конфедератское огнестрельное оружие, которое использовалось гражданскими. T
Карабин неплохо выглядел, но конструкция была не из лучших.
Даты производства, 1863-1864, общий объем производства несколько сотен.

Пуласки оружейная, Пуласки, Теннесси
В штате Теннесси было пять арсеналов , расположенных в Колумбии, Мемфисе, Нэшвилле, Галлатине и Пуласки. Все пять чинили и переделывали кремневые мушкеты, и только Пуласки изготавливал новые карабины на основе М1855 с середины 1861 до начала 1862 года.

nort-uliss.livejournal.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
