Винтовка Мондрагона 1908 — характеристики, фото, ттх

Самозарядная винтовка Мондрагона 1908 (Fusil Porfirio Diaz Systema Mondragon 1908)

Винтовка Мондрагон в варианте для ВВС Германии носила наименование «Fliegerselbstladekarabiner Modell 1915» и комплектовалась барабанными магазинами емкостью 30 патронов

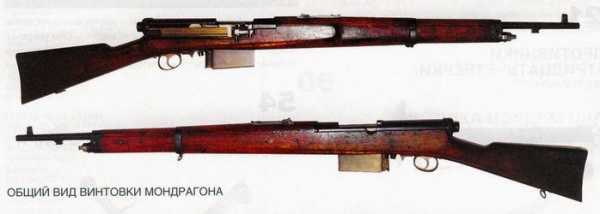

Винтовка Мондрагона — первая в мире самозарядная винтовка, разработанная в Мексике генералом Мануэлем Мондрагоном (исп. Manuel Mondragón).

Насколько это оружие опередило своё время говорит тот факт, что во время демонстрации её мексиканскому диктатору в 1887 г, американская и русская армии были вооружены ещё однозарядными винтовками. Первая магазинная винтовка с ручным перезаряжанием, принята на вооружение в американской армии только в 1892 году. Впервые в мире в этой винтовке были применены газоотводная автоматика и поворотный затвор. Сегодня эта схема применяется почти на всех системах индивидуального пехотного штурмового оружия.

Идея многозарядной винтовки с автоматическим перезаряжанием уже в те времена была не нова. Первый патент на автоматическую винтовку получил американец Регул Пилон ещё в 1863 г. Тогда и пороха бездымного ещё не было. Почему это так важно, бездымный порох? А потому, что главной частью автоматики системы Пилона был газовый двигатель, отводящий через отверстие в стволе часть пороховых газов. А при применении дымного пороха оружие приходилось чистить спустя максимум 50 выстрелов.

Изобретение бездымного пороха вновь подогрело интерес инженеров к созданию автоматического оружия. Спрос уже был сформирован. Над созданием автоматической винтовки начали трудиться самые разные люди.

Одним из таких энтузиастов был мексиканец Мануэль Мондрагон (Manuel Mondragon, 1855-1922) то ли артиллерист, то ли кавалерист. Этот офицер мексиканской армии не только запатентовал в 1887 г. и изготовил в Швейцарии действующий макет самозарядной винтовки, но и сумел привлечь к этому оружию внимание правившего в то время диктатора, единоличного правителя Мексики Порфирио Диаса. Кроме того, огромной удачей мексиканского генерала было привлечение для изготовления патрона для этого своеобразного оружия майора швейцарской армии Эдуарда Рубина.

Патрон высокой мощности 5,2×68 мм показал выдающиеся результаты. Под этот патрон даже была изготовлена первая партия винтовок Мандрагона. Однако, такой нестандартный патрон не выпускала ни одна оружейная фирма в мире. Пришлось экспериментировать со стандартными винтовочными патронами, которые выпускались в то время. В конце концов Мануэль Мандрагон остановился на патроне 7х57 мм производства фирмы Маузер, находившимся на вооружении мексиканской армии.

Автоматика винтовки работает на принципе отвода пороховыми газами газового поршня, который отходит на длину, превышающую длину патрона, выбрасывая стреляную гильзу и сжимая возвратную пружину. На обратном движении с помощью возвратной пружины патрон извлекается из магазина, подаётся в патронник. Ствол запирается поворотом цилиндрического затвора. Точно такая же схема использована в штурмовой винтовке всех времён и народов — автомате Калашникова.

При отказе автоматики винтовка переводилась в обычную магазинную оригинальным способом: открывался специальный краник на газовой камере и пороховые газы выходили в атмосферу. Перезарядка в этом режиме осуществлялась движением затвора рукой вперёд-назад.

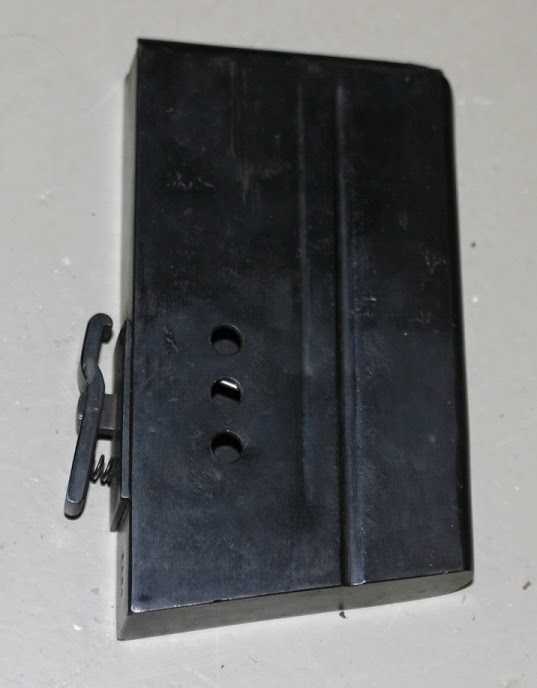

Магазин изначально неотъемный, фиксированный на 10 патронов. Позже в серийные винтовки были модернизированы под использование отъемных магазинов на 8, 10, 20, 30 и даже 100 патронов.

Прицельные приспособления обеспечивали стрельбу на дистанцию до 2000 м.

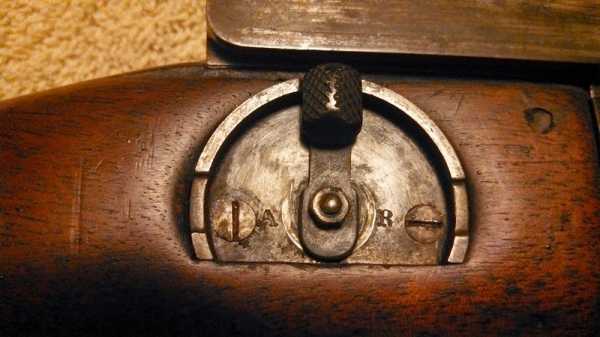

Предохранитель и переводчик огня на правой стороне винтовки. Рычажок переводился пальцем правой руки.

Оружие получилось довольно удобным и прикладистым, хотя тяжеловатым и сложным в обслуживании. Надо отдать должное смекалке генерала Мондрагона, свою винтовку он назвал «Fusil Porfirio Diaz, Systema Mondragon, Modelo 1908», в вольном переводе «оружие Порфирио Диас, система Мондрагон, модель 1908 г.». Порфирио Диас, авторитарный правитель Мексики, не стал испытывать другие виды оружия. Специалисты объясняют это недостатком финансовых средств, но ИМХО, очень большой соблазн для диктатора было принять на вооружение оружие собственного имени. Обессмертить себя оружием имени себя, так сказать…

Поскольку в самой Мексике оружейной промышленности практически не было, американская этой винтовкой не заинтересовалось. Производство было передано швейцарской фирме SIG. Кроме самой Мексики швейцарская фирма SIG попыталась вывести винтовку на внешние рынки. Винтовка испытывалась в 1903 г в Великобритании и России, но повторных закупок сделано не было.

Стоила такая винтовка 160 швейцарских франков, огромную по тем временам сумму. Даже очень качественная винтовка с ручным перезаряжанием стоила втрое дешевле. Поэтому, когда выяснилось, что автоматическая винтовка тяжела, достаточно капризна и требует внимания гораздо больше обычной магазинной винтовки, Мексика отказалась закупать у Швейцарии очередную партию винтовок. Случилось это в 1911 г.

Однако, эта винтовка оказалась настолько удачной, что когда Мексика не оплатила очередную партию таких винтовок, Швейцария очень дёшево продала партию в 3000 винтовок Германии. Эти винтовки были поставлены на вооружение пехоты Германии как ручные пулемёты. Специально для этой модификации были разработаны дисковые магазины на 30 патронов.

Для европейской «окопной войны» с её грязью и сыростью мексиканская винтовка оказалась совсем неприспособленной. Однако, практичные немцы приспособили это оружие, выдавая эти винтовки экипажам разведывательных аэропланов, дирижаблей и аэростатов. Называлась эта модификация FSK.15 («Fliegerselbstladekarabiner Model 1915», лёгкий авиационный карабин обр. 1915 г.).

Винтовка системы Мандрагона прослужила в мексиканской армии до начала 50-х годов прошлого века. Зачем менять оружие, которое «и так работает». Винтовка участвовала в первой и второй мировых воинах, а так же в корейской войне.

Автор: Груздев Михаил

Технические характеристики винтовки Мондрагона

• Калибр: 7×57
• Длина оружия: 1105 мм
• Длина ствола: 578 мм
• Масса без патронов: 4,2 кг.
• Емкость магазина: 8 (а так же 20 или 30) патронов

Самозарядные винтовки

www.armoury-online.ru

Первая в мире самозарядная винтовка системы Мондрогана

В конце XIX века в умах многих инженеров-оружейников зрели идеи о самозарядном оружии. Одну из первых самозарядных винтовок сконструировал мексиканский офицер-артиллерист Мануэль Мондрагон (Manuel Mondragon, 1855-1922 года жизни). Чертежи нового оружия были представлены мексиканскому президенту-диктатору Порфирио Диасу. Президента заинтересовала самозарядная винтовка, и он пообещал поддержать проект, но в самой Мексике не оказалось нужных заводов для производства нового оружия (индустриальный уровень развития Мексики на тот период был крайне низким), и Мануэлю Мондрагону пришлось искать производителя за границей. Вскоре он нашел нужную фирму, одних из лучших оружейников Европы — Швейцарскую компанию «SIG» («Schweizerischen Industrie Gesellschaft»). В 1893 первая экспериментальная партия из пятидесяти винтовок калибром 6,5 мм был доставлена в Мексику на пробные стрельбы, меньше чем через год приходит еще одна пробная партия, теперь уже в количестве 200 штук и под другой патрон – 5,2х68 мм. В поисках более приемлемого калибра конструктор пробует еще несколько модификаций: американский .30-03, 7,5х65 швейцарский. Мексиканской самозарядной винтовкой заинтересовались и в Великобритании, но после полевых испытаний интерес пропадает. Поиски и эксперименты продолжаются до 1903 года; в этом году, став уже генералом, Мануэль Мондрагон патентует самозарядную винтовку системы«Mondragon» (Fusil Porfirio Diaz Systema Mondragon), калибром 7 мм, под патрон «Маузер 7х57 мм». А в 1908 году в Мексиканской армии официально ставится на вооружения самозарядная винтовка системы «Мондрагон».

В винтовке для работы используется энергия пороховых газов, выводимых в газовый цилиндр, расположенный под стволом (в газоотводном тракте есть специальный вентиль, который превращает самозарядную винтовку в магазинную, с ручной перезарядкой). На экспериментальных моделях питание осуществлялось из несъемного магазина, магазин заряжался специальными пачками с двухрядным расположением патронов. В дальнейшем питание велось из съемных коробчатых магазинов, с двухрядным расположением восьми патронов, так же можно было перезаряжать винтовку, не отмыкая магазина, через открытый затвор — по одному патрону, либо с помощью обоймы. Прицельное приспособление открытого типа, рассчитанное на ведение огня на дистанцию до 2000 метров.

Несмотря на то, что винтовку принимают на вооружение в Мексике, армия получает меньше 400 «Мондрагонов». Правительство приходит к выводу, что самозарядные винтовки сильно дорогое удовольствие (160 швейцарских франков за штуку), да и в боевых условиях винтовка себя показала крайне ненадежной, капризной, чувствительной к малейшему загрязнению и достаточно тяжелой. Швейцарцы, хоть и были «кинуты» мексиканскими заказчиками, не отчаиваются и продолжают выпускать «Мондрагоны», прекрасно понимая, что покупатели на оружие всегда найдутся. И действительно, после начала Первой мировой войны (1914-1918 года), будучи в тяжелом положении, Германия без испытаний и долгих размышлений скупает всю партию винтовок — около четырех тысяч штук. После покупки всего оружия этой системы, на Швейцарской фирме «SIG» тут же перестают их производство и больше никогда не возобновляют. Немцы соблазнились на выгодную цену: самозарядная винтовка системы «Мондрагона» стоила почти в шесть раз дешевле простой винтовки системы «Маузера». В итоге германцы получили «кота в мешке» по выгодной, как они считали для них цене, но сразу же после первых боев поняли, как ошибались: в тяжелых окопных боях винтовка почти сразу же приходила в негодность, малейшая грязь или влага — и самозарядный «Мондрагон» отказывался стрелять. Немцы даже выпустили для этих винтовок увеличенные магазины на 20 и 30 патронов. Но уже в 1917 году поняв, что Мексиканский «Мондрагон» категорически отказывается стрелять на Европейской земле, начали вооружать ими экипажи разведывательных аэропланов (Fliegerselbstladekarabiner Modell 1915), по две 30 зарядные винтовки на одну летательную машину. Впрочем, и в небе первые самозарядные винтовки себя не показали.

Несмотря на то, что первая самозарядная винтовка была крайне ненадежным и капризным оружием и не смогла хоть сколько вытеснить простую винтовку, будущее было за самозарядным – автоматическим оружием. Талантливый оружейник Мануэль Мондрагон опередил своим изобретением время, а его конструктивные решение были в дальнейшем много раз применены в более успешных моделях оружия (к примеру, американцем Джоном Гарандом в конструкции его винтовок).

Тактико-Технические характеристики самозарядной винтовки системы «Мондрагон» («Mondragon»):

Калибр: 7 мм

Патрон: 7х57 мм «Маузер»

Начальная скорость пули: 712 м/с

Принцип работы: газоотводный, запирание поворотом затвора

Длина: 1105 мм

Длина ствола: 577 мм

Масса: 4,18 кг (не заряженная)

Прицельная дальность: до 2000 метров

Питание: съемный коробчатый двухрядный магазин на 8 патронов (барабанный на 20 и 30 патронов)

Ссылка на источник: http://getwar.ru/meksikanskaya-samozaryadnaya-vintovka-mondragon-mondragon.html

chrontime.com

Винтовка Мондрагона обр. 1908 г (Mondragon M1908). Как мексиканская армия первой в мире приняла на вооружение автоматическую винтовку?

Судьба этой мексиканской винтовки

непохожа на «жизненный путь» любого другого оружия.

Насколько это оружие опередило своё время говорит тот факт, что во время демонстрации её мексиканскому диктатору в 1887 г, американская и русская армии были вооружены ещё однозарядными винтовками. Первая магазинная винтовка с ручным перезаряжанием, принята на вооружение в американской армии только в 1892 году. Впервые в мире в этой винтовке были применены газоотводная автоматика и поворотный затвор. Сегодня эта схема применяется почти на всех системах индивидуального пехотного штурмового оружия.

Идея многозарядной винтовки с автоматическим перезаряжанием уже в те времена была не нова. Первый патент на автоматическую винтовку получил американец Регул Пилон ещё в 1863 г. Тогда  и пороха бездымного ещё не было. Почему это так важно, бездымный порох? А потому, что главной частью автоматики системы Пилона был газовый двигатель, отводящий через отверстие в стволе часть пороховых газов. А при применении дымного пороха оружие приходилось чистить спустя максимум 50 выстрелов.

Изобретение бездымного пороха вновь подогрело интерес инженеров к созданию автоматического оружия. Спрос уже был сформирован. Над созданием автоматической винтовки начали трудиться самые разные люди.

Одним из таких энтузиастов был мексиканец Мануэль Мондрагон (Manuel Mondragon, 1855-1922) то ли артиллерист, то ли кавалерист. Этот офицер мексиканской армии не только запатентовал в 1887 г. и изготовил в Швейцарии действующий макет самозарядной винтовки, но и сумел привлечь к этому оружию внимание правившего в то время диктатора, единоличного правителя Мексики Порфирио Диаса. Кроме того, огромной удачей мексиканского генерала было привлечение для изготовления патрона для этого своеобразного оружия майора швейцарской армии Эдуарда Рубина. Патрон высокой мощности 5,2×68 мм

показал выдающиеся результаты. Под этот патрон даже была изготовлена первая партия винтовок Мандрагона. Однако, такой нестандартный патрон не выпускала ни одна оружейная фирма в мире. Пришлось экспериментировать со стандартными винтовочными патронами, которые выпускались в то время. В конце концов Мануэль Мандрагон остановился на патроне 7х57 мм производства фирмы Маузер, находившимся на вооружении мексиканской армии.
Автоматика винтовки работает на принципе отвода пороховыми газами газового поршня, который отходит на длину, превышающую длину патрона, выбрасывая стреляную гильзу и сжимая возвратную пружину. На обратном движении с помощью возвратной пружины патрон извлекается из магазина, подаётся в патронник. Ствол запирается поворотом цилиндрического затвора. Точно такая же схема использована в штурмовой винтовке всех времён и народов — автомате Калашникова.

При отказе автоматики винтовка переводилась в обычную магазинную оригинальным способом: открывался специальный краник на газовой камере и пороховые газы выходили в атмосферу. Перезарядка в этом режиме осуществлялась движением затвора рукой вперёд-назад.

Магазин  изначально неотъемный, фиксированный на 10 патронов. Позже в серийные винтовки были модернизированы под использование отъемных магазинов на 8, 10,

 20, 30 и даже 100 патронов.

Прицельные приспособления обеспечивали стрельбу на дистанцию до 2000 м.

Предохранитель и переводчик огня на правой стороне винтовки. Рычажок переводился пальцем правой руки.

Штык закреплялся на дульной части ствола.

Тактико-технические характеристики Mondragon M1908.

Калибр. мм – 7.
Патрон — 7×57 (Испанский маузер).
Вес без патронов и штыка, кг 4,12.
Вес со снаряженным магазином, кг 4,34-5,0.
Длина без штыка, мм 1105.
Начальная скорость пули, м/с 760.
Боевая скорострельность выстр/мин – 25.
Прицельная дальность, м 2000.
Ёмкость магазина, 10 или 30 патронов.
Источник: проект догсвар.ру.

Оружие получилось довольно удобным и прикладистым, хотя тяжеловатым и сложным в обслуживании. Надо отдать должное смекалке генерала Мондрагона, свою винтовку он назвал «Fusil Porfirio Diaz, Systema Mondragon, Modelo 1908», в вольном переводе «оружие  Порфирио Диас, система Мондрагон, модель 1908 г.». Порфирио Диас, авторитарный правитель Мексики, не стал испытывать другие виды оружия. Специалисты объясняют это недостатком финансовых средств, но ИМХО, очень большой соблазн для диктатора было принять на вооружение оружие собственного имени. Обессмертить себя оружием имени себя, так сказать…

Поскольку в самой Мексике оружейной промышленности практически не было, американская этой винтовкой не заинтересовалось. Производство было передано швейцарской фирме SIG. Кроме самой Мексики швейцарская фирма SIG попыталась вывести винтовку на внешние рынки. Винтовка испытывалась в 1903 г в Великобритании и России, но повторных закупок сделано не было.

Стоила такая винтовка 160 швейцарских франков, огромную по тем временам сумму. Даже очень качественная винтовка с ручным перезаряжанием стоила втрое дешевле. Поэтому, когда выяснилось, что автоматическая винтовка тяжела, достаточно капризна и требует внимания гораздо больше обычной магазинной винтовки, Мексика отказалась закупать у Швейцарии очередную партию винтовок. Случилось это в 1911 г.

Однако, эта винтовка оказалась настолько удачной, что когда Мексика не оплатила очередную партию таких винтовок, Швейцария очень дёшево продала партию в 3000 винтовок Германии. Эти  винтовки были поставлены на вооружение пехоты Германии как ручные пулемёты. Специально для этой модификации были разработаны дисковые магазины на 30 патронов. Для европейской «окопной войны» с её грязью и сыростью мексиканская винтовка оказалась совсем неприспособленной. Однако, практичные немцы приспособили это оружие, выдавая эти винтовки экипажам разведывательных аэропланов, дирижаблей и аэростатов. Называлась эта модификация FSK.15 («Fliegerselbstladekarabiner Model 1915», лёгкий авиационный карабин обр. 1915 г.).

Винтовка системы Мандрагона прослужила в мексиканской армии до начала 50-х годов прошлого века. Зачем менять оружие, которое «и так работает». Винтовка участвовала в первой и второй мировых воинах, а так же в корейской войне.

Автор: Груздев Михаил.
Mailto: [email protected]
http://rich-smeet.blogspot.com

Мою коллекцию популярных книг по самому разнообразному оружию (206 МБ) можно скачать совершенно бесплатно

 Если Вам понравилась статья, прошу разместить её на своём сайте или блоге, сохранив авторский блок с активной ссылкой.

Или просто послать ссылку на эту статью
http://maleglance.blogspot.ru/2014/04/1908-mondragon-m1908.html
по Аське или электронной почте друзьям и знакомым.

Если Вам есть что сказать по данной теме — пишите в комментариях или на почту.

Изображения с сайтов

maleglance.blogspot.com

История изобретения винтовки | Великие открытия человечества

Винтовка представляет собой нарезное стрелковое оружие, предназначенное для стрельбы обеими руками и с упором приклада в плечо. Огнестрельное ручное оружие было известно уже в XIII-XIV веках, но длительное время являлось только дополнением к холодному оружию. Лишь в начале XVIII столетия гладкоствольный кремневый мушкет со штыком полностью вытеснил пику, хотя они были громоздкими и тяжелыми, имели невысокую скорострельность и заряжались с дула. Еще в конце XV столетия в Германии изобрели винтовку, это было первое нарезное оружие. В стволах таких ружей были желобки, расположенные вначале параллельно оси ружья. Позже было установлено, если пуле в стволе придать вращательное движение, она попадет точнее и полетит дальше, чем пуля, которую выпустили из гладкоствольного ружья. Нарезы внутри ствола приобрели винтообразную форму.

Несмотря на точность и дальнобойность, операция по забиванию пули в канал ствола была утомительной и трудной из-за винтовых нарезов. Из винтовки можно было сделать не больше 1 выстрела в 5 минут. Чтобы ускорить заряжение, ее сделали короткоствольной, теперь она не была пригодна для штыкового боя. По этим причинам около двух столетий винтовка не имела широкого применения в армии. Необходимо было решить задачу объединения достоинств винтовки с той легкостью, с которой заряжалось гладкоствольное ружье.

Французский офицер Дельвинь предложил изменить форму пули. Он предложил делать продолговатые пули (цилиндрическо-конические). Изобретенная Дельвинем форма пули вскоре успешно вытеснила прежнюю сферическую. Продолговатая пуля, пройдя через нарезы, начинала свой оборот вокруг продольной оси и вылетала вперед острым концом. Трение о воздух у нее было меньше, летела она дальше, благодаря чему уменьшилась глубина и крутизна нарезки. Калибр винтовки остался прежним, а убойная сила возросла. Еще одна идея Дельвиня состояла в том, пуля должна расплющиваться, дойдя до конца ствола. Однако после расплющивания пуля своими краями цеплялась за круговой выступ каморы, ослабляющий силу выстрела.

Другой французский офицер Тувенн в 1844 году решил эту проблему, сделав канал ствола одинаковым по всей длине и удалив выступы каморы. В центре болта, который запирал канал ствола, был укреплен короткий стальной стержень (чека), вокруг ложился высыпанный порох. Диаметр пули был меньше канала ствола и легко проталкивался шомполом через нарезы во время зарядки винтовки. Пуля, попав на чеку, расширялась и плотно прилегала к стенкам ствола. Винтовка Тувенна имела широкое распространение, но винтовка имела сильную отдачу, из-за чеки затруднялась чистка ствола и требовались значительные усилия, чтобы расплющить пулю.

Избежать этих неудобств позволило изобретение капитана Минье (1849 г.). В пуле со стороны основания высверливали конусообразный вырез. При выстреле пуля расширялась, плотно прилегая к стенкам ствола. Минье устранил в стволе чеку, восстановив первоначальную простоту винтовки. Винтовка Минье превосходила старую по дальности и меткости стрельбы, заряжалась, как и гладкоствольный мушкет, очень легко. Это было первое нарезное оружие, получившее широчайшее распространение в Европе.

В это же время оружейный мастер из Пруссии создал затвор — важнейшее дополнение к стрелковому оружию. Изобретение затвора принесло Дрейзе славу одного из великих механиков в истории развития военной техники. В 1836 году Дрейзе создал игольчатую винтовку, заряжавшуюся с казенной части. Скользящий затвор привинчивался к казенной части ствола, в нем свободно двигался взад и вперед поршень. Внутри поршня-затвора тоже свободно двигалась игла, выполняющая роль ударника. Создание игольчатой винтовки Дрейзе стало важным шагом в развитии и применении стрелкового оружия.

mirnovogo.ru

Первая в мире штурмовая винтовка StG 44

История создания данного оружия берет начало ещё до ІІ мировой войны, с момента разработки в 30-х годах прошлого века 7.92×33-мм «промежуточного патрона» (7.92mm Kurz). Данный патрон был средним по мощности между патроном к пистолету (9х19mm «parabellum») и патроном к винтовке (7,92х57mm).

Этот патрон разрабатывался по инициативе немецкой оружейной фирмы Полте (Polte), а не по заказу немецкого военного ведомства. В 1942 году германским управлением вооружений HWaA фирмам Вальтер и Хенель был передан заказ на разработку оружия под данный патрон.

В результате были созданы образцы автоматического оружия, которые получили название MaschinenKarabiner (с немецкого — автоматический карабин). Образец, который создала фирма Хенель, обозначался MKb.42(H), а образец фирмы Вальтер, соответственно, Mkb.42(W).

По итогам испытаний было принято решение развивать конструкцию, которую разработала фирма Хенель. Разработка велась под руководством легендарного немецкого оружейника Хуго Шмайсера. В конструкцию внесли существенные трансформации, например, конструкция УСМ была взята с модели фирмы Вальтер.

Дальнейшие работы по разработке автоматического карабина проходили уже под обозначением MP 43 (MaschinenPistole, с немецкого — пистолет-пулемёт). Изменение названия разработки произошло по причине того, что Гитлер был против массового выпуска автоматического оружия, ссылаясь на то, что тогда миллионы патронов для винтовок на складах останутся неиспользованными. Не изменила плохого отношения Гитлера к новым образцам автоматического оружия и демонстрация возможностей автоматического карабина. Дальнейшая разработка данного оружия велась под личным контролем рейсхминистра вооружений Германии Альберта Шпеера, втайне от фюрера.

И всё же новейшее оружие было крайне необходимо Германии. Огневая мощь пехоты Вермахта к середине войны уже оказывается существенно меньше огневой мощи пехоты советской армии, которая вооружена в основном пистолетом-пулемётом Шпагина. Данный факт требовал либо производства большого количества громоздких и неудобных ручных пулемётов, либо начать серийный выпуск автоматических карабинов, у которых эффективная дальность ведения огня составляла до 500 м против 150 м у ППШ. Это же привело к изменению отношения Гитлера и всей верхушки Третьего рейха к автоматическому оружию. Уже в начале 44-го года начинается серийное производство нового образца стрелкового оружия, получившего наименование MP 44. Данным оружием в первую очередь вооружались элитные части Вермахта. Одновременно модернизируется боеприпас для MP 44: «Pistolen-Part.43m. E» — патрон образца 1943 г. стал уже сильно похож на нынешний автоматный патрон, в пуле которого был стальной сердечник.

В октябре 44-го года образец получил обозначение, выбранное лично Гитлером, StG.44 (Sturmgewehr.44, с немецкого — штурмовая винтовка образца 1944 года). Обозначение «штурмовая винтовка» так прижилось к этому типу стрелкового оружия, что в настоящее время все образцы стрелкового оружия, которые имеют аналогичные показатели, называют штурмовыми винтовками.

StG.44 (Sturmgewehr.44, с немецкого — штурмовая винтовка образца 1944 года)

Автоматический карабин Sturmgewehr.44 являлся индивидуальным стрелковым оружием, которое построено по принципу автоматики верхнего отвода части пороховых газов, приводящих в движение газовый поршень. Запирание канала ствола производилось перекосом затвора вниз, за выступ в ствольной коробке. Ствольную коробку делали из штампованного стального листа. Ударно-спусковой механизм с пистолетной рукояткой присоединялся к ствольной коробке и при неполной разборке складывается вперед-вниз. Приклад делался деревянным, крепился к ствольной коробке и снимался при разборке. Внутри приклада располагалась возвратная пружина.

Ударно-спусковой механизм винтовки позволял вести автоматический и одиночный огонь. StG.44 имела секторный прицел, независимые переводчик режимов огня и предохранитель, рукоятка затвора располагалась слева и при стрельбе двигалась совместно с затворной рамой. Для присоединения винтовочного гранатомета на дульном срезе ствола сделана резьба. Кроме того, Stg.44 могла быть оборудована специальным кривоствольным устройством, которое предназначалось для стрельбы из окопов, танков или других укрытий.

Sturmgewehr.44 имела следующие ТТХ

Калибр оружия — 7,92 мм.

Длина винтовки — 940 мм.

Длина ствола — 419 мм.

Масса Sturmgewehr.44 без патронов 4,1 кг, или 5,22 кг с полным магазином на 30 патронов.

Темп стрельбы около 500 в/мин.

Емкость магазинов была на 15, 20 и 30 патронов.

Начальная скорость пули около 650 м/с.

Достоинства Sturmgewehr.44. Винтовка эффективно стреляет очередями на дальность до 300 м и одиночными выстрелами на дальность до 600 м. Это больше чем в два раза выше, чем у ППШ. Для снайперов была построена винтовка МР-43/1, которая позволяла вести прицельный огонь до 800 метров. На фрезерованное крепление можно было устанавливать четырёхкратный оптический прицел или ночной инфракрасный прицел ZG.1229 «Вампир». При стрельбе отдача была почти в 2 раза ниже, нежели у карабина Mauser-98K. Это повышало точность и комфортность стрельбы.

Ее недостатки. Во-первых, это большая масса. Винтовка почти на килограмм была тяжелее карабина Mauser-98K. Деревянный приклад нередко ломался в ходе рукопашного боя. Пламя, которое вырывалось из ствола при стрельбе, очень сильно демаскировало стрелка. Длинный магазин и высокие прицельные приспособления при стрельбе лёжа заставляли стрелка высоко поднимать голову, это существенно увеличивало его профиль. В целях уменьшения высоты оружия изготавливались магазины емкостью 15 или 20 патронов.

Всего в годы ІІ мировой войны было изготовлено более 400 тысяч автоматических карабинов Stg.44, MP43, MP 44.

Автомат был дорогим трофеем не только у советских войск, но и у союзников. Имеются документальные подтверждения применения данного оружия солдатами Советской армии в ходе штурма Берлина.

По окончании войны автоматы Sturmgewehr.44 использовались полицией ГДР и армией Чехословакии. В Югославии винтовки продержались на вооружении ВДВ до 70-х годов прошлого века.

Кроме того, штурмовая винтовка, которую создал Хуго Шмайсер, оказала большое действие на послевоенное развитие стрелкового оружия. Так, конструкция бельгийской FN FAL и автомата Калашникова были если не скопированы, то сделаны по схеме, которая очень похожа на Stg.44. Также сильно похож на Sturmgewehr.44 современный штатовский автоматический карабин M4.

Ссылка на источник: https://topwar.ru/4900-istoriya-pervoy-shturmovoy-vintovki-sturmgewehr-stg44.html

chrontime.com

Первая в мире самозарядная винтовка, ставшая основным оружием пехоты M1 Garand

M1 Garand – это легендарная американская самозарядная винтовка времен Второй мировой войны, созданная талантливым канадским оружейным конструктором Джоном Гарандом. Она стала первой самозарядной винтовкой, которую официально приняли на вооружение в качестве основного оружия пехотинца. Первой самозарядной винтовкой, принятой на вооружение, была советская АВС-36, но она никогда не была основным оружием советской пехоты. Официально винтовка M1 Garand носила название US Rifle, Caliber.30, M1.

Винтовка M1 Garand прошла славный боевой путь, для американцев это оружие означает не меньше, чем для нас автомат ППШ или винтовка Мосина. Впервые это оружие использовали в Северной Африке, затем была Сицилия, высадка на побережье Нормандии, форсирование Рейна и Тихоокеанский театр боевых действий. Американцы активно использовали М1 и во время Корейской войны.

Винтовка M1 Garand была снята с вооружения армии США только в 1957 году, но она до сих пор пользуется большой популярностью среди любителей стрелкового оружия.

История создания

Первые попытки создания автоматического оружия были предприняты в конце XIX — в начале XX столетия. Правда, ничего толкового не получилось: первые образцы были тяжелыми, дорогими в производстве и не отличались надежностью.

Вопрос о создании новых видов автоматического оружия остро встал во время Первой мировой войны. Опыт этого конфликта показал важнейшее значение высокой плотности огня. Пулеметы прекрасно подходили для обороны, они создавали настоящий свинцовый шквал перед наступающей пехотой. Но для наступательных действий пулеметы не годились. Нужно было легкое и надежное скорострельное оружие, пригодное для атаки.

Оружейные конструкторы работали сразу в двух направлениях: в создании пистолетов-пулеметов, которые использовали пистолетные боеприпасы и в разработке самозарядных винтовок на основе существующих винтовочных боеприпасов.

Следует сказать, что каждый из этих видов автоматического оружия имел как свои плюсы, так и серьезные недостатки. Успешность же конкретного образца пистолета-пулемета или самозарядной винтовки больше зависела от удачи и таланта конструктора, который его создавал.

Одним из таких конструкторов был Джон Гаранд, который начал работы над созданием самозарядной винтовки еще во время Первой мировой войны. Сначала Гаранд разрабатывал оружие под патрон калибром 7 мм, но позже военное руководство США отказалось использовать этот боеприпас в качестве основного.

В целом, первый прототип будущей самозарядной винтовки под названием ТЗ был готов к 1929 году. Автоматика в нем работала за счет отвода пороховых газов из канала ствола, его запирание производилось поворотом затвора, а газовый поршень имел возвратную пружину.

Однако процесс испытаний и доводки оружия затянулся. Только в 1936 году винтовка получила индекс М1 и была принята на вооружение армией США. Почти сразу после поступления M1 Garand в войска на винтовку посыпались десятки жалоб. Их основной причиной стали постоянные задержки во время стрельбы. По этому поводу даже была создана специальная комиссия, которая постановила срочно доработать оружие.

В 1941 году появился новый патрон 7,62х33мм и было принято решение создать под него карабин на основе винтовки M1 Garand. Разработкой нового оружия также занимался непосредственно Джон Гаранд. Карабин сразу полюбился бойцам. Солдаты дали ему ласковое прозвище «бэби-гаранд».

Новый карабин был особенно хорош в ближнем бою, на коротких дистанциях он превосходил по кучности стрельбы даже пистолеты-пулеметы. Правда, прицельный огонь из «бэби-гаранда» можно было вести только на дистанциях не более 300 метров, но это было связано с формой пули, а не с конструкцией карабина.

Карабин «бэби-гаранд» имел сменный магазин на 15 патронов, его масса составляла 2,6-2,8 кг. В 1944 году появилась модификация карабина, которая могла вести огонь очередями. Эта модификация обзавелась новым магазином с емкостью 30 патронов.

После создания автоматического карабина Гаранд приступил к созданию полностью автоматической модификации винтовки М1. Она также появилась в 1944 году, получила индекс Т20, 85% ее деталей было унифицировано с M1 Garand. Новая модификация винтовки получила сменный магазин на 20 патронов.

Кроме стандартной винтовки M1 Garand, имелись еще ее две снайперские модификации:

винтовка M1C, которая была выпущена в 1944 году и оснащалась оптическим прицелом M81;

винтовка M1D, на которую устанавливали прицел M82.

Также были и другие модификации, созданные на основе M1 Garand в других странах.

Винтовка M1 Garand участвовала в Корейской войне, также ее использовали во время боевых действий во Вьетнаме. Во вьетнамском конфликте этой винтовкой были вооружены вьетконговцы и китайские добровольцы.

Всего было выпущено 5,5 млн экземпляров различных модификаций винтовки М1 и 6,3 млн единиц карабина М1.

Описание

M1 Garand – это самозарядная винтовка, автоматика которой работает за счет энергии пороховых газов, отводящихся из канала ствола. Его запирание происходит за счет поворота затвора.

Газовый поршень и затворная рама представляет собой единое целое, при повороте затвор упирается двумя выступами в пазы ствольной коробки.

Ударно-спусковой механизм (УСМ) куркового типа, он выполнен в виде отдельного модуля, при разборке оружия вынимается полностью и имеет весьма простую и надежную конструкцию. Она была настолько удачной, что впоследствии конструкция УСМ винтовки M1 Garand неоднократно копировалась при создании других видов оружия.

Винтовка также имела весьма удобный предохранитель в виде флажка-рычажка, который был размещен внутри спусковой скобы. Боец всегда мог определить на ощупь, стоит ли его винтовка на предохранении или нет.

Питание винтовки осуществлялось с помощью пачки, в которую вмещалось восемь патронов. Она вставлялась в магазин через открытый затвор и выбрасывалась через него после полного израсходования боеприпасов.

Благодаря затворной задержке рама оставалась в заднем положении после того, как использован последний боеприпас, что существенно ускоряло и облегчало процесс перезарядки оружия. Бойцу просто нужно было достать и вставить следующую пачку патронов в магазин.

Такой способ зарядки винтовки существенно повышал ее практическую скорострельность, но имел и некоторые недостатки. Выброс пустой пачки сопровождался характерным звуком, который мог подсказать противнику, что у солдата кончились патроны. Нередко японцы пользовались этим и успевали подбежать и уничтожить бойца.

Однако опытные бойцы научились использовать даже этот недостаток: они имитировали звук выброса пустой пачки из магазина и спокойно расправлялись с противником.

Зарядка винтовки с помощью пачки имела и еще одно слабое место: оружие нельзя было подзаряжать. Кроме того, довольно высокими были требования к качеству изготовления самой пачки.

Вопрос о том, был ли звон выбрасываемой пачки серьезным недостатком M1 Garand, до сих пор вызывает споры. Эта тема однажды обсуждалась на встрече американских и немецких ветеранов, последние назвали этот недостаток смехотворным, заявив, что во время боя услышать такой шум просто невозможно.

Прицельные приспособления состояли из мушки, закрытой с двух сторон и диоптрического целика.

На снайперских модификациях устанавливалось крепление для оптического прицела, которое было смещено в сторону от оси оружия, чтобы не препятствовать экстракции гильз и пустых пачек.

Ложа винтовки M1 Garand изготавливалась из дерева, отдельно шло цевье и верхняя накладка.

М1 комплектовалась штык-ножом, а также надульником, который использовался для отстрела винтовочных гранат.

Достоинства и недостатки

Самозарядная винтовка M1 Garand является прекрасным образцом стрелкового оружия, основными достоинствами которого были простота, надежность, отличная скорострельность и хорошая кучность стрельбы. Учитывая тот факт, что M1 Garand была одной из первых самозарядных винтовок, ее можно считать выдающимся образцом стрелкового оружия, а ее создателя – талантливым оружейным конструктором.

Преимущества М1 перед обычной винтовкой были очевидными. За одну минуту средний стрелок мог произвести почти в два раза больше выстрелов, чем из обычной магазинной винтовки.

Были у М1 и недостатки, практически все они связаны с боеприпасом, который использовала эта винтовка. Патрон имел чрезмерную мощность, что значительно утяжеляло конструкцию, делало ее излишне сложной и дорогой.

Технические характеристики

Страна-производитель

США

Тип патрона

30-06 Springfield

Длина, мм

1100

Длина ствола, мм

609,6

Масса, кг

5,3

Нарезы

4 правосторонних

Вместимость пачки

5, 6 или 8

Прицельная дальность, м

550

Максимальная дальность, м

2743

Ссылка на источник: http://militaryarms.ru/oruzhie/vintovki/amerikanskaya-m1-garand/

chrontime.com

Винтовка Мондрагона обр. 1908 г. (Mondragon M1908). Как мексиканская армия первой в мире приняла на вооружение автоматическую винтовку? | Законы и безопасность

Первая магазинная винтовка c ручным перезаряжанием принята на вооружение в американской армии только в 1892 году. Впервые в мире в этой винтовке были применены газоотводная автоматика и поворотный затвор. Сегодня эта схема применяется почти на всех системах индивидуального пехотного штурмового оружия.

Идея многозарядной винтовки с автоматическим перезаряжанием уже в те времена была не нова. Первый патент на автоматическую винтовку получил американец Регул Пилон ещё в 1863 г. Тогда и пороха бездымного ещё не было. Почему это так важно, бездымный порох? А потому, что главной частью автоматики системы Пилона был газовый двигатель, отводящий через отверстие в стволе часть пороховых газов. А при применении дымного пороха оружие приходилось чистить спустя максимум 50 выстрелов.

Изобретение бездымного пороха вновь подогрело интерес инженеров к созданию автоматического оружия. Спрос уже был сформирован. Над созданием автоматической винтовки начали трудиться самые разные люди.

Одним из таких энтузиастов был мексиканец Мануэль Мондрагон (Manuel Mondragon, 1855−1922) — то ли артиллерист, то ли кавалерист. Этот офицер мексиканской армии не только запатентовал в 1887 г. и изготовил в Швейцарии действующий макет самозарядной винтовки, но и сумел привлечь к этому оружию внимание правившего в то время диктатора, единоличного правителя Мексики Порфирио Диаса. Кроме того, огромной удачей мексиканского генерала было привлечение для изготовления патрона для этого своеобразного оружия майора швейцарской армии Эдуарда Рубина.

Патрон высокой мощности 5,2×68 мм показал выдающиеся результаты. Под этот патрон даже была изготовлена первая партия винтовок Мандрагона. Однако такой нестандартный патрон не выпускала ни одна оружейная фирма в мире. Пришлось экспериментировать со стандартными винтовочными патронами, которые выпускались в то время. В конце концов, Мануэль Мандрагон остановился на патроне 7×57 мм производства фирмы Маузер, находившемся на вооружении мексиканской армии.

Автоматика винтовки работает на принципе отвода пороховыми газами газового поршня, который отходит на длину, превышающую длину патрона, выбрасывая стреляную гильзу и сжимая возвратную пружину. На обратном движении с помощью возвратной пружины патрон извлекается из магазина, подаётся в патронник. Ствол запирается поворотом цилиндрического затвора. Точно такая же схема использована в штурмовой винтовке всех времён и народов — автомате Калашникова.

При отказе автоматики винтовка переводилась в обычную магазинную оригинальным способом: открывался специальный краник на газовой камере и пороховые газы выходили в атмосферу. Перезарядка в этом режиме осуществлялась движением затвора рукой вперёд-назад.

Магазин изначально неотъемный, фиксированный на 10 патронов. Позже серийные винтовки были модернизированы под использование отъемных магазинов на 8, 10, 20, 30 и даже 100 патронов.

Прицельные приспособления обеспечивали стрельбу на дистанцию до 2000 м.

Предохранитель и переводчик огня находятся либо перед спусковой скобой, либо переводчик огня на автоматических вариантах расположен на правой стороне винтовки.

Штык закреплялся на дульной части ствола.

Тактико-технические характеристики Mondragon M1908:

Калибр, мм — 7.
Патрон — 7×57 (Испанский маузер).
Вес без патронов и штыка, кг — 4,12.
Вес со снаряженным магазином, кг — 4,34−5,0.
Длина без штыка, мм — 1105.
Начальная скорость пули, м/с — 760.
Боевая скорострельность выстр/мин — 25.
Прицельная дальность, м — 2000.
Ёмкость магазина — 10 или 30 патронов.

Источник: проект догсвар.ру.

Оружие получилось довольно удобным и прикладистым, хотя тяжеловатым и сложным в обслуживании. Надо отдать должное смекалке генерала Мондрагона, свою винтовку он назвал «Fusil Porfirio Diaz, Systema Mondragon, Modelo 1908», в вольном переводе «оружие Порфирио Диас, система Мондрагон, модель 1908 г.». Порфирио Диас, авторитарный правитель Мексики, не стал испытывать другие виды оружия. Специалисты объясняют это недостатком финансовых средств, но мне кажется, очень большой соблазн для диктатора было принять на вооружение оружие собственного имени. Обессмертить себя оружием имени себя, так сказать…

Поскольку в самой Мексике оружейной промышленности практически не было, американская этой винтовкой не заинтересовалась. Производство было передано швейцарской фирме SIG. Кроме самой Мексики, швейцарская фирма SIG попыталась вывести винтовку на внешние рынки. Винтовка испытывалась в 1903 г. в Великобритании и России, но повторных закупок сделано не было.

Стоила такая винтовка 160 швейцарских франков, огромную по тем временам сумму. Даже очень качественная винтовка с ручным перезаряжанием стоила втрое дешевле. Поэтому, когда выяснилось, что автоматическая винтовка тяжела, достаточно капризна и требует внимания гораздо больше обычной магазинной винтовки, Мексика отказалась закупать у Швейцарии очередную партию винтовок. Случилось это в 1911 г.

Однако, когда Мексика не оплатила очередную партию таких винтовок, Швейцария очень дёшево продала партию в 3000 винтовок Германии. Эти винтовки были поставлены на вооружение пехоты Германии как ручные пулемёты. Специально для этой модификации были разработаны дисковые магазины на 30 патронов. Для европейской «окопной войны» с её грязью и сыростью мексиканская винтовка оказалась совсем неприспособленной. Однако практичные немцы приспособили это оружие, выдавая эти винтовки экипажам разведывательных аэропланов, дирижаблей и аэростатов. Называлась эта модификация FSK.15 («Fliegerselbstladekarabiner Model 1915», лёгкий авиационный карабин обр. 1915 г.).

Винтовка системы Мандрагона прослужила в мексиканской армии до начала 50-х годов прошлого века. Зачем менять оружие, которое «и так работает». Винтовка участвовала в Первой и Второй мировых воинах, а также в корейской войне.

shkolazhizni.ru
