Мосин против Маузера. Снайперская дуэль. Часть 2

Итак, поговорим, как и собирались, о снайперском оружии РККА и Вермахта. СССР опередил Германию в разработке такового на годы – первая отечественная «снайперка» на базе винтовки Мосина была принята на вооружение РККА уже в 1931 году. По некоторым другим данным уже в 1928 году первые «трехлинейки», оснащенные оптическим прицелом Д III («Динамо», третьего образца), честно говоря, представлявший из себя добротно скопированный немецкий «Zeiss», поступили в НКВД.

Так или иначе, а с 1932 года, в Советском Союзе было начато серийное производство сугубо снайперского оружия - (Индекс ГАУ — 56-В-222А). От обычной «трехлинейки» снайперская Мосинка отличалась помимо наличия, собственно, оптического прицела, прежде всего, отсутствием штыка и загнутой рукоятью затвора. Улучшенные баллистические качества достигались за счет особо тщательной обработки канала ствола, совершенного минимума допусков при сборке винтовки и наличием у нее особо аккуратно выполненного ложа из орехового дерева. Неприятной для стрелков особенностью «снайперки» было то, что установленный оптический прицел не позволял снаряжать оружие обоймой – только вручную, по одному патрону.

Рассмотрим, хотя бы вкратце, основные типы прицелов, использовавшиеся советскими снайперами. Первым в их «линейке» стал четырехкратных ПТ (прицел телескопического типа) образца 1930 года. Прицел был достаточно неплохим, но имел ряд недостатков, а потому в 1931 году его сменил ВП (винтовочный прицел). Он, впрочем, тоже был не идеальным, и советские конструкторы продолжили работу в этом направлении.

В 1936 году на смену ВП приходит 4,2 кратный ПЕ (прицел Емельянова). Помимо большей простоты и дешевизны в изготовлении он имел еще один несомненный «плюс» - крепился не непосредственно на ствольную коробку, а на специальные кронштейны сбоку от нее.

Самым, пожалуй, массовым советским снайперским прицелом Великой Отечественной стал ПУ – (прицел укороченный). Разрабатывался он, собственно говоря, вовсе и не для «трехлинейки», а для автоматической СВТ, но и с винтовкой Мосина работал прекрасно. Максимальная из возможных на то время технологичность, малозатратность и простота производства – что еще надо для военного времени? И пусть кратность он имел всего 3,5 но фрицам и этого хватало! У них, как вы убедитесь позднее, и такого не было!

Винтовки Мосина с различными оптическими прицелами выглядели так:

«Экспериментировало» руководство РККА не только с оптическими прицелами, но и с самим снайперским оружием. Всерьез решив перевооружить Красную Армию на автоматические винтовки, снайпинг начали «примерять» уже к ним. Оснастили ПЕ какое-то количество АВС-36 (автоматическая винтовка Симонова). Испытали… Результат оказался для ведения снайперской стрельбы просто недопустимым. Тогда было принято решение о разработке новой снайперской винтовки на базе Токаревской СВТ-40. По скорострельности она опережала «трехлинейку в 2 – 4 раза! Да и всю армию планировали вооружать именно ею, «списав» Мосинскую винтовку «в запас».

Война внесла в эти планы жесткие коррективы. Ладно бы только то, что по кучности боя СВТ значительно уступала «трехлинейке» - в особенности, на дистанциях свыше 200 м. СВТ оказалась слишком сложной и ненадежной для той войны. В суровых фронтовых условиях ее эксплуатация, обслуживание и ремонт стали слишком уж большой головной болью. Спасать ситуацию пришлось старой доброй винтовке Мосина – благо еще до войны их было выпущено и отправлено в войска больше сотни тысяч штук! Производство же снайперской версии СВТ неуклонно угасало – в 1941 году из выпустили около 35 тысяч штук в 1942 – уже чуть больше 12 тысяч, а к 1945 году производство было и вовсе прекращено. Зато снайперских винтовок Мосина только в 1941-43 годах ушло на фронт с «Ижмаша» 330 тысяч единиц.

Фронтовые снайпера были от СВТ не в восторге и жаловались на нее постоянно. Но вот одна из легенд советского снайпинга - знаменитая на весь мир Людмила Павличенко своих 309 фашистов под Севастополем (в том числе – 36 снайперов), «израсходовала» как раз из СВТ. Тут уж кому что нравится…

А как обстояли дела у немцев? Хреново обстояли, честно говоря… Снайперская версия Kar.98k была разработана еще в 1939 году, но, можно сказать, осталась на бумаге. Да и, собственно говоря, это был все тот же штатный карабин (отобранный из серийной партии по лучшим баллистическим качествам), с установленным на него четырехкратным прицелом ZF 39 (Zielfemrohr 1939). Фактически, первые образцы такого оружия начали поступать в Вермахт с 1941 года – после начала «Восточной компании» и близкого знакомства фрицев с советскими снайперами.

Непонятно, какое вдруг «озарение» снизошло на «сумрачный тевтонский гений», но в июле 1941 года Вермахт начали перевооружать на карабины с прицелом ZF 41 (Zielfernrohr 41). Этот прицел длиной в 13 сантиметров давал всего-то 1.5 кратное увеличение! По своим характеристикам прицел был ближе к современным коллиматорным, чем к оптическим. Да и винтовки с ним сами немцы числили не снайперскими, а «повышенной точности стрельбы». Неудивительно, что согласно воспоминаниям самих же немцев-фронтовиков, подобное оружие они нередко… бросали на поле боя, «рассчитывая найти что-нибудь получше»!

«Что-то получше» появилось у фрицев аж только в 1943 году, а массово в войска поступать начало, практически, в 1944-м. Это был четырехкратный ZF 4 (или ZF 43, ZFK 43 и ZFK 43/1) , являвшийся, фактически… копией советского прицела ПУ! Кстати, как было и в истории с ПУ, предназначался он изначально для оснащения не Маузера, а самозарядной винтовки G43 (кстати, во многих моментах тоже подозрительно напоминавшей нашу СВТ!).

Командование Вермахта мечтала о превращении в снайперскую каждой G43, но мечты мечтами и остались – из выпущенных до 1945 года винтовок, оптикой в реальности была оснащена чуть больше, чем каждая десятая. Кронштейн для оптики, правда, был на всех – но кому от этого было легче?! На 6% Маузеров, выпускавшихся с 1942 года, имелось приспособление для установки оптики. А в реальности? Из почти 165 тысяч полученных Вермахтом в 1944 году Kar.98k хоть какой-то снайперский прицел имели… 2%! Сравните с нашими цифрами - и сразу станет ясно, что с насыщенностью действующей армии снайперским оружием у гитлеровцев дело обстояло, очень мягко говоря, скверно.

По самым оптимистическим оценкам снайперскими прицелами за всю войну удалось оснастить около 200 тысяч винтовок Kar.98k. Но если учесть, что , минимум, половину в этой цифре составляют Маузеры с прицелом ZF 41, который снайперским, по сути, не был, получается и вовсе печально…

Подвести черту под сравнением хочу парочкой общеизвестных, в общем-то, цитат:

«Оснащенные стандартной оптикой карабины типа 98 ни в коем случае не могли отвечать требованиям боя. По сравнению с советскими снайперскими винтовками… они существенно отличались в худшую сторону. Поэтому каждая захваченная в качестве трофея советская снайперская винтовка сразу же использовалась солдатами вермахта» - это из работы НЕМЕЦКИХ авторов - Р. Лидшуна и Г. Воллерта «Стрелковое оружие вчера». Выглядело это так:

И еще…«Русские превосходили немцев в искусстве ведения ночного боя, боя в лесистой и болотистой местности и боя зимой, в подготовке снайперов, а также в оснащении пехоты автоматами и минометами» - это уже экс-подполковник Вермахта Эйке Миддельдорф, «Тактика в Русской кампании»

О том, насколько наши снайпера превосходили немецких, свидетельствуют и беспристрастные цифры. Десять лучших снайперов Красной Армии уничтожили (по стопроцентно подтвержденным данным!) 4200 фашистов. Первая снайперская «двадцатка» - 7200! У немцев ничего подобного и близко не было.

Самым результативным снайпером среди наших врагов был никакой не немец, а вовсе даже финн – Симо Хяйхя. Ему приписывается уничтожение во время Советско-Финской войны 505 красноармейцев, при том, что стопроцентно подтверждено – немногим более 200. Само интересное, что стрелял-то прозванный «белой смертью» Хяйхя… из «трехлинейки» доработанной и переделанной на финский манер - пусть «иностранное» название М/28 Pystykorva вас не обманывает! Никак не из «маузера»…

Да и вообще, снайпером его называть проблематично – огонь он вел без оптического прицела. Просто такой вот стрелок-самородок, дождавшийся в конце концов пули в рожу от красноармейца. Выжил, правда, но «красавцем» стал знатным. В Великой Отечественной участия не принимал.

А что же немцы?! Об их «успехах» в снайперском поединке с советскими стрелками, а также еще о некоторых интереснейших и малоизвестных деталях такового я расскажу, в следующей статье.

Часть 1 материала читайте тут.

Источник

Ссылки всего цикла статей "Винтовки: Мосин против Маузера"

Винтовки: Мосин против Маузера. Русские «три линии»

Винтовки: Мосин против Маузера. Большая «семья» капитана Мосина

Винтовки: Мосин против Маузера. Веское «слово» герров Маузеров

Винтовки: Мосин против Маузера. Так кто же все-таки был лучше?

Винтовки: Мосин против Маузера. Снайперская дуэль. Часть 1

Винтовки: Мосин против Маузера. Снайперская дуэль. Часть 2

Винтовки: Мосин против Маузера. Снайперская дуэль. Послесловие

Винтовки: Мосин против Маузера. «Трехлинейка» - история любви и чести

cont.ws

Устройство винтовки ‘’Маузер’’ - Портал VIPv.RU

Тактико-технические характеристики:
Калибр мм -7,92
Длина без штыка(винтовка)-мм -1250
Длина со штыком(винтовка)-мм -1500
Длина без штыка(карабин)-мм -1110
Длина со штыком(карабин)-мм -1360
Длина ствола(винтовка)мм -600
Длина ствола (карабин)мм -450
Масса без штыка(винтовка)кг -4,1
Масса без штыка (карабин) кг -3,4
Количество патронов в магазине шт. -5
Начальная скорость пули м/сек.(винтовка) -840
Начальная скорость пули м/сек(карабин) -765
Боеприпасы –винтовочные патроны Маузер
Масса тяжелой пули SS гр. -12,8
Масса легкой пули S гр. -10


Фото 1 – общий вид винтовки Маузер

Винтовка “Маузер”, с которой немцы воевали 50 лет, уже давно превратилась в оружейный антиквариат. Время от времени такое оружие поступает в свободную продажу. Инструкций и наставлений по этой боевой системе нет, и настоящая статья появилась по многочисленным заявкам как военнослужащих, так и гражданских лиц, купивших такую винтовку.
Немецкие конструкторы Пауль и Питер Маузер разрабатывали боевую магазинную винтовку одновременно с оружейниками других европейских стран.

Первая серийная винтовка системы “Маузер” появилась в 1871 г. На протяжении последующих полутора десятков лет система непрерывно совершенствовалась при боевом применении как в крупных, так и в локальных военных конфликтах. За это время фирмой Маузер производились также экспортные коммерческие варианты, боевые и охотничьи, различных калибров, под различные боеприпасы, по результатам эксплуатации которых делались соответствующие выводы и вносились конструктивные изменения. При этом решающее значение имели пожелания и добавления военных. Окончательная конструкция боевой армейской винтовки была утверждена в 1898 г.


Фото 2 – казённая часть винтовки.


Фото 3 – затвор открыт.


Фото 4 – выводное окно при открытом затворе, виден подаватель магазина.


Фото 5 – патрон прижатый горловиной магазина.


Фото 6


Фото 6 и 7 – винтовка поставлена на предохранитель.


Фото 8 – винтовка с предохранителя снята.


Фото 9 – неполная разборка; отвести защёлку затвора, затвор открыть и извлечь.


Фото 10 – затвор справа.

Винтовка получилась очень удачной. Педантичные немцы во все времена были помешаны на точности. Это и являлось основной целью, которую преследовали братья Маузер при создании нового оружия.
Винтовка Маузер является классической магазинной системой с болтовым затвором, продольной фрезерованной ствольной коробкой и коробчатым магазином, наполняемым из обоймы. Повышенная точность и постоянство боя этой винтовки во многом обусловлены оригинальной конструкцией затвора, который изобрел Пауль Маузер. В отличие от русской трехлинейной винтовки затвор Маузера не имеет боевой личинки, как отдельной детали. Удлиненный стебель затвора, имеющий три боевых выступа, сам по себе и является боевой личинкой. Два симметричных боевых выступа, находящихся в передней части затвора, при его запирании располагаются вертикально (в плоскости стрельбы), и при этом практически исключаются горизонтальные напряжения ствольной коробки и уменьшается связанный с этим разброс по горизонтали. Третий боевой выступ, расположенный в задней части стебля, разгружает ствольную коробку в ее передней части. Удлиненный стебель меньше перекашивается при возникающих нагрузках. Все это уменьшает вибрации механизма в момент выстрела и значительно снижает разброс.


Фото 11 – затвор слева.


Фото 12 – передняя часть затвора снизу.


Фото 13 – передняя часть затвора сверху.


Фото 14 – для разборки затвора нажать стопор 1.

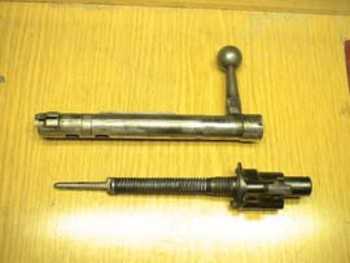

Фото 15 – рассоединённые части затвора.

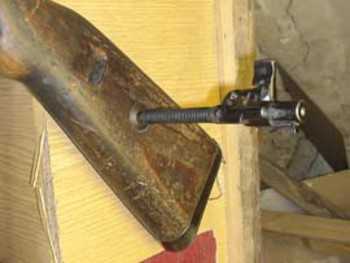

Фото 16 – разборка затвора: вставить ударник в люверс на прикладе, нажать на соединительную муфту сверху - вниз и повернуть.


Фото 17 – соединённые курок и ударник.

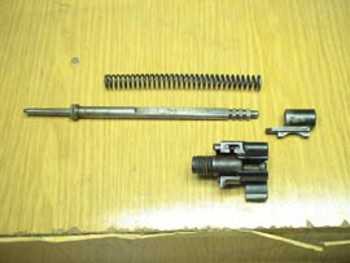

Фото 18 – разобранный затвор.


Фото 19 – соединение ствола с ложей.


Фото 20 -  для полной разборки нажать на стопор 2, снять верхнее ложевое кольцо 3, затем снять нижнее кольцо 4.

Ствол винтовки наглухо ввинчен в ствольную коробку и вместе с ней очень плотно посажен в деревянную ложу. Сверху ствол очень плотно прижимается к ложе толстой ствольной накладкой. Ложевые кольца широкие, что предотвращает деформацию древесины ложи и ствольной накладки. Переднее ложевое кольцо очень широкое, и по сути, является своеобразной муфтой, которая прижимает переднюю часть ствола к ложе особенно плотно. На винтовках старого выпуска ствол имел четыре  нареза, на более поздних – до шести, в зависимости от того, в какой стране производилось  оружие. Нарезы правостороннего вращения, с шагом от 24 до 32 см. Винтовочные  стволы, производимые  в Германии, изготавливались  очень тщательно, с невероятной  чистотой  обработки канала ствола  и едва ли не по нулевому классу точности.
Штык, который в обычных винтовках присоединяется непосредственно к стволу, у Маузера во избежание деформации ствола сажается на специальный подствольный костыль (фото 29), который посажен в ложу наглухо, и при разборке не отсоединяется. Передним ложевым кольцом этот костыль, ствол и передняя часть ложи очень плотно стягиваются друг с другом, что предотвращает вибрацию ствола в момент выстрела. В месте этой стяжки ствол имеет специальное удлиненное утолщение (фото 28). Оно предусмотрено специально, чтобы стенки ствола в этом месте от сильного механического воздействия не деформировались, снаружи внутрь,, что может вызвать раздутие ствола.
Все врезки ствола и ствольной коробки в ложу предусмотрены так, чтобы обеспечить как можно большую площадь соприкосновения дерева и металла. Для этого в местах вкручивания винта упора и хвостового винта,, соединяющих и стягивающих ствольную и магазинную коробки, со стороны ствольной коробки имеются выступающие патрубки. В передней части магазинной коробки также имеется высокий патрубок, в котором помещен винт упора. Оба эти патрубка взаимно контактируют посредством кольцевого выступа и сопряженной кольцевой выточки. Сами стягивающие винты предохраняются от самопроизвольного отвинчивания контрольными винтиками, законтренными в выточки на шляпках соединительных винтов.


Фото 21 – открутить винт упора 5.

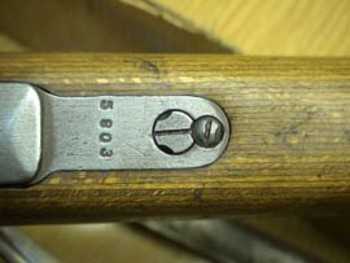

Фото 22 – открутить хвостовой винт 6.


Фото 23 – снять ствольную накладку 7, отсоединить ствол от ложи.


Фото 24 – ствольная коробка.


Фото 25 – ствольная и магазинная коробки «прихвачены» винтами.


Фото 26 – рассоединённые ствольная и магазинная коробки.


Фото 27 – подаватель и пружина магазинной коробки.


Фото 28 – утолщение ствола 8 под верхним ложевым кольцом.


Фото 29 – подствольный костыль для присоединения штыка.


Фото 30 – мушка с основанием

По всем этим причинам полная разборка винтовки затруднена и производится не часто.
Устройство магазина винтовки Маузер обусловлено появлением очень удачного патрона 7,92х 57 с удлиненной гильзой, имеющей проточку для выбрасывателя вместо фланца. Узкие патроны без закраин позволили создать самый первый в мире срединный магазин с двухрядным расположением патронов, так, как мы сейчас привыкли видеть на автомате Калашникова. Патроны в таких магазинах расположены в два ряда в шахматном порядке. Подаватель магазина имеет ступенчатую поверхность и при заряжании первый патрон вдавливается сверху-вниз между верхней ступенькой подавателя и зауженным продолговатым выходом магазинной горловины (фото 5).
Следующий патрон вдавливается уже между ранее вставленным патроном и противоположной стороной горловины магазина. Каждый последующий патрон ложится на ранее вставленный и занимает место то под правой, то под левой стороной горловины. В узкой горловине патроны взаимно расклиниваются и этим удерживаются от выпадения из магазина. При закрывании затвора патроны легко выталкиваются его передней частью из под загибов горловины и досылаются в патронник.
Для облегчения заряжания пароны вводятся в магазин посредством пластинчатой штампованной обоймы, (как у современного карабина СКС), которая при заряжании вставляется в специальные пазы, расположенные позади выводного окна ствольной коробки. Простая конструкция обоймы, а также отсутствие фланцев на гильзах делают процесс выдавливания патронов сверху-вниз в шахту магазина очень легким. Конструкция магазина, подавателя и подающей пружины очень проста. Магазин целиком помещается в ложе и не выступает за ее пределы.
Самой интересной частью винтовки является затвор. Все его детали соединяются посредством соединительной муфты. На этой же муфте смонтирован предохранитель. Флажок предохранителя имеет три положения. Левое - предохранено, правое - с предохранителя снято, среднее - для разборки. В ствольной коробке открытый затвор удерживается посредством подпружиненной защелки.
Затвор прост по устройству, разбирается и собирается без инструментов. При неполной разборке оружия необходимо отвести в сторону затворную защелку, находящуюся с левой стороны ствольной коробки, и вынуть затвор. Затем флажок предохранителя поставить в среднее положение и, утопив кнопку-фиксатор на соединительной муфте, отвернуть ударник в сборе с предохранителем от стебля затвора. После чего упереть ударник бойком в шайбу – люверс, которая специально для этих целей размещена на прикладе винтовки, сжать боевую пружину, сильно надавив на предохранитель и флажок, затем повернуть фиксатор ударника на 90 градусов и отделить его от ударника. С ударника снять предохранитель и боевую пружину. Отделить флажок от предохранителя.
Прицельные приспособления на винтовке Маузер открытого типа. Мушка и прорезь имеют треугольную форму, что повышает точность стрельбы из этого оружия в руках умелого стрелка. Винтовки образца1898 года первой и второй модели снабжались секторным прицелом системы Ланге. В этом прицеле хомутик перемещался по прямолинейному пазу в основании прицела. При этом рожки хомутика двигались в фигурных пазах прицельной планки. Деления по дальности нанесены на основании прицела. Этот прицел оказался сложным по устройству, с явными погрешностями при износе и трудным в ремонте. Поэтому с началом Первой мировой войны винтовки Маузер начали производиться с обыкновенным секторным прицелом.


Фото 31 – прицельная планка с треугольной прорезью.


Фото 32 – винтовка снизу – со стороны магазинной коробки.


Фото 33 – Боевой патрон винтовки маузер.

До 1904г. патроны к Маузеру выпускались с тупоконечными пулями, после—с остроконечными улучшенной баллистики
Основным конструктором винтовки был Пауль Маузер, который умер 29 мая 1914г, немного не дожив до массового боевого опробования своего оружия в Первой мировой войне.
Винтовка Маузер была математически просчитана буквально до последнего винтика. Тщательный балансовый расчет, плюс расчет механического сопряжения деталей, направленый на снижение вибрации при выстреле, при весьма высоком качестве изготовления позволили получить оружие особо точного боя. До сих пор точность стрельбы из обычных немецких пехотных винтовок практически равняется точности боя спортивного оружия таких же калибров, произведенного в других странах. Винтовка получилась простой в обращении и легкой в обиходе. Поэтому в первой половине двадцатого столетия винтовки и карабины системы Маузер производились и стояли на вооружении в Бельгии, Аргентине, Египте, Иране, Турции, Испании, Китае, Колумбии, Мексике, Польше, Португалии, Чехословакии, Швеции, Югославии и в некоторых других странах. В одном из периферийных музеев автору довелось видеть Маузер выпуска 1917г., с клеймом REPUBLIKA MEXIKANA. Как потом оказалось, партия таких винтовок была произведена в Японии по заказу Мексики (где в это время шла гражданская война) и была перехвачена Россией, где не хватало оружия на фронте.
Немцы делали винтовку Маузер с незначительными второстепенными изменениями в различных образцах ( различная длина ствола, прямые или отогнутые рукоятки затворов, ложи из клеенного шпона и проч.) В 1935 г. на вооружение вермахта поступил основной образец под названием 98 К Этот карабин имел улучшенный способ заряжания, а именно: пазы для введения обоймы на ствольной коробке находились не сверху, а сбоку, под углом 45 градусов, что делало прцесс заряжания более удобным. Кроме того, после наполнения магазина затвор при движении вперед интенсивно и без участия стрелка выбрасывал наружу пустую обойму. Это значительно убыстряло темп стрельбы. По другому сделали подаватель: при полном израсходовании патронов из магазина подаватель поднимается вверх и не позволяет затвору закрыться. Это сигнал стрелку - магазин пуст и пора перезаряжаться. Для заряжания «по одному» патрон просто вталкивается в магазин и затвор закрывается.
В гитлеровской Германии система Маузер производилась на различных предприятиях вплоть до последних дней войны. Несмотря на упрощения военного времени (магазинная коробка делалась не фрезерованной, а штампованной из кровельной жести) - это по-прежнему было оружие с высокой точностью боя.
Автору этой статьи в свое время довелось немало пострелять из немецких винтовок, как из пехотных, так и из снайперских. Можно утверждать - Маузер стреляет точнее трехлинейной винтовки. При той же мощности выстрела отдача не такая резкая - это происходит из–за того, что в длинной гильзе порох сгорает медленнее. Затвор открывается легко и ходит свободно. Предохранитель переключается легко и удобно. Ложа оптимальной формы, прикладистая и без выступающих деталей. Стрельба из немецкой винтовки оставляет приятное впечатление.
На стрельбище Маузер имеет явное преимущество перед русской винтовкой, а в боевых условиях - нет. Маузер боится песка, и он вообще более чувствителен к загрязнению, и поэтому он менее надежен Кроме всего прочего, как уже упоминалось, полная разборка этого оружия затруднена из-за очень тугой посадки переднего ложевого кольца.
На основе системы Маузер в двадцатые – тридцатые годы прошлого столетия был сконструирован ряд удачных образцов как армейских винтовок, так и охотничих карабинов, а также спортивного оружия различных калибров под различные боеприпасы.
После второй мировой войны винтовка Маузер некоторое время производилась в Бельгии под патрон НАТО 7,62х51. На вооружении некоторых стран Азии, Африки и Латинской Америки немецкая винтовка находится до сих пор.
Знаменитый немецкий патрон калибра 7,92мм к винтовке Маузер (фото 33) появился в 1888г. В первоначальном варианте существовал с удлиненной тупоконечной пулей. Начиная с 1904г. - производился с остроконечной пулей, имеющей лучшую баллистику и большую дальнобойность. Такие боеприпасы выпускались во всех странах, гле стояла на вооружении винтовка Маузер. Патрон с разрывной пулей, представленный на иллюстрации, произведен в Польше в 1934 г. В настоящее время патроны 7,92 х 57 как с тупоконечной, так и с остроконечными пулями при начальной скорости пули 735 м.сек выпускаются в нескольких европейских странах и в США. В Америке они не считаются основным охотничьим патроном и изготавливаются для удовлетворения небольшого количества американских охотников, имеющих оружие под этот патрон. Этот боеприпас является весьма распространенным в других государствах из–за большого количества армейских винтовок, оставшихся после второй мировой войны.

Алексей Потапов
Журнал «Боевые Искусства Планеты»

vipv.ru

Снайперская винтовка "Zf. Kar. 98k" (Германия)


Zf. Kar. 98k

Снайперская винтовка "Zf.Kar.98k" является разработкой концерна Mauser-Werke A.G., появившейся в результате многочисленных модификаций винтовки братьев Маузер Gewehr 1871.

В 60-е годы XIX века братья Маузер занялись разработкой винтовок и в 1871 году прусской армией была принята на вооружение винтовка Gewehr 1871 или просто "71".

В дальнейшем на базе Gewehr 1871 были созданы модели "Gew.88", "Gew.89", "Gew.92", "Gew.93", "Модель 94", М96.

В 1898 году Маузер создает винтовку, в которой соединил все новинки, опробованные на экспортных образцах 90-х годов. Винтовка получила обозначение "Gew.98" и была принята на вооружение германской армии 5 апреля 1898 года.


Gew.98

Винтовка состояла из: ствола со ствольной коробкой, спускового механизма, магазинной коробки, прицельных приспособлений, неразрезной ложи со ствольной накладкой, штыка, шомпола и прибора. Затвор состоял из 9 деталей и включал: стебель с рукояткой, соединительную муфту, курок, ударник с боевой пружиной, выбрасыватель и предохранитель. Муфта объединяла все детали затвора. Стебель имел три боевых выступа: два впереди и один возле рукоятки. Передние выступы при запирании входили в кольцевой паз ствольной коробки, задний выступ усиливал механизм запирания и предотвращал самопроизвольный поворот затвора. Небольшой щиток на затворе служил для отражения пороховых газов в случае их прорыва из патронника. Боевой и предохранительный взводы находились на курке. Предохранитель трехпозиционный, перекидной, располагался в задней части затвора и имел следующие положения: горизонтально влево - "предохранитель включен, затвор заперт"; вертикально вверх - "предохранитель включен, затвор свободен"; горизонтально вправо - "огонь". Положение предохранителя "вверх" использовалось для заряжания и разряжания оружия, извлечения затвора. Предохранитель легко переключался большим пальцем правой руки. Расположение рукоятки затвора над спусковой скобой ускоряло перезаряжание и позволяло не сбивать при этом наводку. Магазин - серединный, с двухрядным расположением пяти патронов, заряжавшийся из пластинчатой обоймы. Разряжание магазина - по одному патрону, работой затвора. Патрон при подаче надежно "направлялся" скосом патронника и отражателем. Выбрасывание гильзы из ствольной коробки осуществлялось эжектором, закрепленным на левой стенке ствольной коробки (на фиксаторе затвора), и проходившим через продольный паз в затворе. Механизм питания отличался компактностью и простотой; шахматное расположение патронов гарантировало от сдвоенной подачи и делало ненужным специальную отсечку. Винтовку снабдили секторным прицелом системы Ланга с прямолинейным движением хомутика вдоль основания и фигурными пазами на планке. Ложа получила пистолетный выступ шейки. Шомпол крепился ввинчиванием в шомпольный упор. Шомпол был короткий и для чистки канала ствола свинчивали два шомпола.


Kar.98k

В 1908 году появилась новая версия карабина на базе "Gew.98", получившая обозначение "Kar.98a". В 1923 г. был выпущен карабин "К98b". На самом деле он был скорее не карабином, а модификацией "Gew.98" с упрощенным секторным прицелом, отогнутой книзу рукояткой затвора и изогнутым штырем впереди ложи - для удобства составления карабинов в козлы. В 1935 г. в качестве единого образца личного оружия для всех родов войск вермахта был принят новый универсальный 7,92-мм карабин "Karabiner 98 kurz" (Kar.98k или просто К98k) заменивший винтовки "Gew.98", а так же карабины "98а" и "98b".Ствол был укорочен даже по сравнению с "98а". Рукоятка затвора была отогнута вниз под 90 градусов и помещалась в выемке ложи, ремень крепился сбоку на простой антабке. Применение этих решений делало карабин довольно компактным оружием, пригодным для вооружения различных родов войск (пехоты, кавалерии, мотоциклистов, артиллеристов, саперов и т. д.). За счет изменения пазов ствольной коробки под обойму ускорилось заряжание: затвор выталкивал пустую обойму при своем движении вперед. Введена была затворная задержка: по израсходовании патронов подаватель магазина задерживал затвор в заднем положении, что служило сигналом для стрелка, весьма полезным в динамике боя. В сквозном отверстии приклада крепилось металлическое кольцо (диск) используемый как упор при разборке затвора и ударника в сборе с пружиной.

Калибр, мм7,92х57
Вес без патронов, кг3.70
Длина, мм1100
Длина ствола, мм600
Начальная скорость пули, м/с755
Прицельная дальность, м2000
Темп стрельбы, выстр/мин15
Емкость магазина, кол. патронов5

Благодаря хорошим эксплуатационным и баллистическим качествам - безотказности в работе, простоте в обращении и изучении, разборке и сборке, меткости боя, удобстве в штыковом бою - новый карабин завоевал в армии популярность и вошел в число наиболее массовых видов германского стрелкового оружия. "К98к" хорошо соответствовал условиям боев начала второй мировой войны. В 1935 - 1938 гг. фирма Mauser-Werke A.G. выпускала снайперский вариант основной модели "98k". Эффективный прицельный огонь из винтовок с оптическими прицелами снайперы вели на дальности 400 - 600 м, нанося противнику значительный ущерб. На ствольных коробках карабинов "К98k" делались приливы с пазами для крепления оптических прицелов коммерческого типа с 4- и 6-кратным увеличением, что позволяло метким стрелкам вести прицельную стрельбу на дальности до 800 м. Однако прицел, стоявший сверху над ствольной коробкой, перекрывал паз для стандартной винтовочной обоймы, так что заряжать снайперские винтовки приходилось по одному патрону, что значительно снижало их возможности в реальной боевой обстановке.


Zf. Kar. 98k
используемая немецким солдатом

В 1939 г. на вооружение вермахта принимается единый снайперский карабин "Zf.Kar.98k" с 4-кратным оптическим прицелом Zf.39, монтируемым в пазах приливов ствольной коробки. В небольшом количестве эти карабины использовались и при нападении на СССР в 1941 г. Однако уже первый серьезный опыт боевых действий вызвал многочисленные нарекания фронтовиков на снайперское оружие с прицелом ZF.39, и в том же 1941 г. последний заменяют более совершенным 1,5-кратным Zf.41, монтируемым теперь на прицельной колодке, со специальным приспособлением, устранявшим качание в горизонтальной плоскости. Расположение нового прицела позволило заряжать снайперскую винтовку "Маузер" из пятизарядной обоймы. Однако отчасти по той же причине (установка на прицельной колодке), а также из-за малой длины самого прицела его поле зрения составляло всего 1,5 градуса. Эти и другие конструктивные особенности Zf.41 не позволяли стрелку быстро улавливать движущуюся цель. В итоге через два года решили вернуться к изначальному расположению прицела в пазах приливов ствольной коробки. Только в 1944 г. появился новый 4-кратный прицел ZF.4 - модернизированный Zf.39 - с возможностью внесения поправок в двух плоскостях и усовершенствованным креплением, позволившим снова устанавливать его на ствольной коробке. Все соединения вермахта на Восточном фронте оснащались снайперским оружием в первую очередь.

shooting-iron.ru

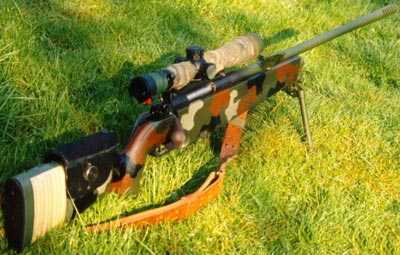

Снайперская винтовка Mauser SP66 (Германия)

Mauser SP66

Mauser М66
базовая модель

Снайперская винтовка Mauser SP66 была разработана в 1976 году на основе спортивной винтовки Маузер М66 Супер Матч.

Винтовка Mauser SP66 построена на основе затвора с укороченным ходом конструкции Гемана (Gehmann short-throw bolt).


Mauser SP66
на сошках

В отличие от стандартного маузеровского затвора, затвор Гемана имеет только два боевых упора, взаимодействующих с муфтой, наворачиваемой на казенную часть ствола. Рукоятка затвора находится ближе к передней части затвора, верхняя задняя часть ствольной коробки в отличие от традиционной маузеровской конструкции разрезная (для обеспечения продольного перемещения рукоятки заряжания).

Кнопка предохранителя расположена на тыльной стороне затвора и переключается большим пальцем правой руки. При включении предохранитель блокирует курок.

Утяжеленный ствол оснащен комбинированным дульным тормозом - пламегасителем.


Mauser SP66

В стандартной комплектации Mauser SP66 не имеет открытых прицельных приспособлений и оснащается оптическим прицелом Zeiss Diavari ZA 1.5-6X переменной кратности, но возможна установка любых других оптических и ночных прицелов.

Несъемный магазин на три патрона расположен в ложе винтовки и не выступает за её пределы. Магазин снаряжается патронами либо по одному, либо из обоймы сразу тремя патронами.

Снаряжение и разряжение магазина производится по одному патрону при открытом затворе.

Ложа деревянная, из ламинированной древесины, регулируемая.

Приклад имеет резиновый затыльник. Приклад может регулироваться в зависимости от комплекции стрелка, в нем имеется отверстие для большого пальца, что стало характерным для многих высококачественных целевых винтовок.

Для лучшего удержания винтовки Mauser SP66 в руках ее поверхность сделана шероховатой, а широкое цевье ложи обеспечивает удобство при стрельбе независимо от длины руки стреляющего.

Калибр, мм7.62х51 NATO (.308 Win)
Длина, мм1120
Длина ствола, мм730
Вес без патронов, кг6.12
Емкость магазина, кол. патронов3

Небольшие размеры корпуса винтовки Mauser SP66 делают ее легкой. Другим преимуществом является то, что при перезаряжании стрелок может продолжать удерживать цель в прицеле.

Винтовка Mauser SP66 в свое время получила широкое распространение и использовалась полицейскими и военными формированиями многих стран, в том числе Германии (ФРГ), Италии и Израиля.

Производство снайперской винтовки Mauser SP66 было завершено примерно в 1985 году с началом производства винтовки Mauser 86SR.


Mauser SP66

weaponland.ru

Мосин против Маузера. Снайперская дуэль. Часть 1

Сводить интереснейшую тему противостояния советских и фашистских снайперов во время Великой Отечественной войны только лишь к сравнению их вооружения было бы в корне неправильно. Поэтому, уделяя основное внимание сопоставлению снайперских вариантов Маузера и Мосина, я все-таки постараюсь рассказать о данном вопросе несколько шире.



Прежде всего, «снайперская дуэль» Вермахта и РККА (а также и НКВД) была не столько войной винтовок, сколько войной стрелковых школ. И вот тут победа СССР была предопределена изначально. В гитлеровской Германии  и в помине не было ни системы массовой стрелковой подготовки, которая хотя бы близко могла сравниться с советской, ни системы подготовки снайперов. Это – исторический факт.



Система допризывной подготовки граждан (прежде всего – молодежи) в Советском   Союзе была поставлена на высочайшем уровне. И пусть созданный в 1918 году Всевобуч  «приказал долго жить» в 1923-м (будучи возрожден под другим названием едва ли не в первые дни Великой Отечественной), основа уже была заложена.



 Но по-настоящему все началось с… револьвера Наган и плохо стрелявшего из него на учениях командира. Эта история подробно изложена мною в статье «Смертоносные старички». Именно после того случая на учениях и возникло в стране движение «Ворошиловских стрелков». Его нагрудные знаки с гордостью носили 9 МИЛЛИОНОВ советских юношей и девушек! А ведь норматив на «стрелка» второй степени начиная с 1936 года можно было сдать только из боевой винтовки! Никакие «воздушки» и «мелкашки» тут, простите, не прокатывали.





Эти девочки, сияющие от счастья оказаться рядом с самим Климентом Ворошиловым, сегодня кому-то могут показаться наивными и где-то даже смешными…



А вот такие же самые девочки – спустя три года войны. На груди – уже не значки «Ворошиловский стрелок», а Ордена Славы. У некоторых – и по два. Погуглите – за сколько убитых врагов советский снайпер удостаивался такой награды. Впрочем, можете не трудиться:  на счету у абсолютного большинства запечатленных на фотографии – не меньше, чем по 70 – 80 уничтоженных фрицев. По полроты фашистского зверья на каждую девочку…







Именно эти миллионы мальчишек и девчонок, прошедшие военную подготовку еще до  первых выстрелов Великой Отечественной и стали впоследствии курсантами снайперских школ РККА и НКВД, будущим ужасом и гибелью фашистов. Уже осенью 1941 года при всех военных округах были созданы «школы отличных стрелков снайперской подготовки»  с трех – четырехмесячной  программой подготовки. А в марте 1942 года в подмосковных Вешняках была основана уже школа подготовки инструкторов-снайперов.



Вдумайтесь в цифру – за годы Великой Отечественной в СССР было подготовлено около 430.000 снайперов! А плюс к этому – около 10.000 снайперов особо высокой квалификации, настоящей боевой элиты. Отсюда и результаты – количество  фашистских солдат, офицеров и генералов, нашедших смерть от снайперской пули. А вдобавок – сбитые ею же самолеты… Да, и такое было! Впрочем, к этому мы еще вернемся, но позднее.



Самое смешное, что как раз немцы чуть ли не первыми в мире начали успешно применять снайперское оружие в боевых действиях. Во всяком случае, во время Первой мировой – точно. На этапе «окопных», позиционных сражений  их снайпера пролили немало кровушки союзников по антигерманской коалиции. Потом, понятно, в разгромленной и «демилитаризованной» Германии было как-то не до стрелковой подготовки. Но – что удивительно, даже после прихода к власти бесноватого  фюрера с его планами покорения всего мира, практически немедленно вылившимися в ренессанс немецкой военной машины, о снайперах как-то позабыли.



По всей видимости, связано это было с совершенно новой военной доктриной и  планируемыми «блицкригами» Вермахта. А и вправду – на кой нужны снайпера с винтовками, если есть танковые «кулаки» и асы Люфтваффе, готовые засыпать противника бомбами до того, как он схватится за свою винтовку? Собственно говоря, как-то так оно и было – в Европе, страны которой с тихим шорохом ложились под кованные сапоги «дойче зольдатен унд унтер-официрен». Но вот потом  черт дернул «арийцев»    сунуться к русским…



«Русский снайпер – это что-то очень ужасное, от него не скроешься нигде! В траншеях нельзя поднять голову. Малейшая неосторожность – и сразу получишь пулю между глаз… Снайперы русских часами лежат на одном месте в засаде и берут на мушку всякого, кто покажется. Только в темноте можно чувствовать себя в безопасности…» - это выдержка из подлинного письма, которое кто-то из припершихся  к нам «завоевателей» так и не успел отправить «нах фатерлянд». Очевидно, все-таки высунул из окопа башку. Как вот этот:





Начавшийся практически с первых дней войны широкомасштабный и планомерный отстрел гитлеровцев заставил их принять советских снайперов более, чем всерьез. Но как, кому,  и на какой методической базе было готовить немецких снайперов? Неудивительно, что перепуганные фрицы схватились за трофейные наставления по стрелковому делу и даже учебные фильмы для бойцов РККА! Фактически, какая-никакая подготовка снайперов реально была поставлена в Вермахте к концу 1942 года. А более-менее позитивные результаты были достигнуты в ней не раньше 1944 года – когда, образно говоря, «пить боржоми» было уже поздновато.



Именно тогда командование Вермахта «разродилось» целым рядом приказов не только касательно правильной подготовки снайперов, но и их грамотного использования в войсках. Один из главных людоедов Третьего рейха – сам Генрих Гиммлер резко озаботился созданием системы подготовки «сверхметких стрелков» в подчиненном ему СС. Были даже, наконец сняты целых два профильных учебных фильма - «Полевая подготовка снайперов», а также «Невидимое оружие: снайпер в бою». А толку?!





По заслуживающим доверия свидетельствам, все обучение снайперов у гитлеровцев проводилось на уровне фронтовых подразделений. Легендарные фашистские «школы снайперов», вполне возможно, именно легендами и являются.  «А как же убитый в Сталинграде нашим лучшим снайпером Василием Зайцевым Эрвин Кёниг – главный учитель снайперов всея гитлеровской Германии?! - возмутитесь вы, -  А как же «Враг у ворот»? А как же Голливуд?!»



Вот именно, что Голливуд… Начнем с того, что Василий Зайцев был самым известным советским снайпером Великой Отечественной (говоря современным языком – самым «раскрученным») – но далеко не самым результативным. На его счету - 242  фашистских солдата и офицера. Известны стрелки, чей личный счет гораздо больше – их имена я обязательно назову позднее.



В Сталинграде Зайцев действительно ухлопал одного из лучших фашистских снайперов – если не самого лучшего на тот момент. Однако был ли это  Кёниг и руководил ли он какой-либо «школой снайперов», тем более, в Берлине?  Многие военные историки склонны полагать, что Кёниг –  вообще литературный персонаж,  выдуманный Вильямом Крэйгом, автором сугубо беллетристического произведения «Enemy at the Gates», которое, собственно и легло в основу известного всем фильма.



Также не имеется достоверных подтверждений и существованию штандартенфюрера СС Гейнца Торвальда, якобы натаскивавшего по приказу Гиммлера снайперов СС в Цоссене. Понятно, что такие люди и структуры всегда стараются  не «светиться», однако у немцев с их тягой к  педантизму и бюрократии, какие-то официальные бумаги просто обязаны были остаться. Но их нет…



Кстати говоря, редкий в те годы десятикратный оптический прицел, снятый Зайцевым с винтовки убитого им в снайперском поединке фашиста, долгое время был выставлен в экспозиции московского Центрального музея Вооруженных сил. А потом как-то потихоньку исчез оттуда. Правда, осталось фото:





Не потому ли, что убитый не был никаким «суперснайпером», каковых у гитлеровцев, по сути, не имелось?! Что, впрочем, нисколько  не умаляет заслуг и героизма ни Василия Зайцева, ни десятков и сотен тысяч его коллег по советской снайперской школе Великой Отечественной.





Василий Зайцев, легендарный снайпер



Наши снайперы были лучшими в той войне! И лучшим было их оружие. Впрочем, об этом – в следующей статье.



Часть 2 материала читайте тут.



Продолжение следует

planet-today.ru

Снайперская винтовка Mauser 86SR (Германия)

Mauser 86SR
на сошках

Снайперская винтовка Mauser 86SR была разработана в середине 1980-х годов германской оружейной компанией Mauser Werke для замены винтовки Mauser SP66.

Калибр, мм7.62x51 NATO (.308 Win),
.300 Winchester Magnum
Длина, мм1270
Длина ствола, мм730
Вес без патронов, кг5.9
Емкость магазина, кол. патронов9

Mauser 86SR являясь по существу более поздней, улучшенной версией Mauser SP66, представляет собой немного удлиненную и облеченную винтовку.

Mauser 86SR получила модифицированную ложу и отъемный коробчатый магазин большей емкости, а также новую затворную группу.

Снайперская винтовка Mauser 86 SR использует механизм с ручным перезаряжанием при помощи продольно скользящего поворотного затвора с двумя передними боевыми упорами.


Mauser 86SR

Ствол винтовки вывешен над ложей и оснащен мощным дульным тормозом.

Ложа могла быть выполнена из ламинированной фанеры или фибергласа, она оснащалась регулируемыми затыльником и гребнем приклада.

Под цевьем имелись крепления для складной сошки.

Питание патронами осуществлялось из отъемных коробчатых магазинов емкостью 9 патронов.

Винтовка Mauser 86 SR не имела открытых прицельных приспособлений и, как правило, комплектовалась оптическим прицелом фирм Hensoldt или Zeiss.

Снайперская винтовка Mauser 86SR широко использовалась различными европейскими полицейскими формированиями, поставлялась в Израиль и другие страны.


Mauser 86SR

weaponland.ru

Снайперская винтовка Mauser SP-66 (Германия)


Снайперская винтовка Mauser SP-66 — магазинная винтовка с длинным толстостенным стволом, созданная для полиции и армии. В ней использован затвор системы Геманна (Gehmann): затвор имеет один запирающий выступ в передней части, рукоятка затвора расположена сразу за личиной, а магазин находится между курком и затвором. Подобная конструкция обеспечивает меньшее по сравнению с обычным боковое перемещение ствольной коробки, таким образом практически не сбивается прицел. Кроме того, стрелку не приходится совершать лишних движений при заряжании, что могло бы демаскировать его.

Малая масса затвора позволяет использовать более легкий боек и более упругую пружину, вследствие чего скорость срабатывания - время между освобождением курка и воспламенением заряда патрона - приблизительно на пятьдесят процентов выше, чем у обычного затвора.

В конструкции ложа чувствуется влияние спортивных винтовок; приклад, имеющий отверстие для большого пальца, полностью регулируется по длине и высоте. Все поверхности, к которым прикасается рука стрелка, специально обработаны, чтобы не допустить случайного проскальзывания; цевье широкое, чтобы обеспечить надежное удержание свободной рукой.

Длинный ствол оснащен пламегасителем, объединенным с дульным тормозом. Цель этого приспособления — не столько скрыть позицию снайпера, сколько предотвратить его временное ослепление вспышкой собственного выстрела, особенно в случае использования оптического прицела. Открытый прицел и мушка отсутствуют, но на ствольной коробке имеется крепеж, на который можно установить стандартный оптический прицел Zeiss Diavari ZA с переменным фокусным расстоянием, дающий увеличение от 1,5-кратного до 6-кратного. На винтовке Mauser SP-66 имеется второе крепление, удовлетворяющее стандарту НАТО-СТАНАГ 2324 и позволяющее установить большинство оптических и электронно-оптических прицелов.

Приклад может регулироваться в зависимости от комплекции стрелка, в нем имеется отверстие для большого пальца, что стало характерным для многих высококачественных целевых винтовок. Для лучшего удержания винтовки в руках ее поверхность сделана шероховатой, а широкое цевье ложи обеспечивает удобство при стрельбе независимо от длины руки стреляющего.

Снайперская винтовка Mauser SP-66 предлагается в модификациях под патрон 7,62x51 мм НАТО и под патрон «Винчестер Магнум» калибра .300; причем вторую модификацию особенно предпочитают специальные подразделения и полиция, в отличие от армии не связанные определенным видом боеприпасов, предлагаемым тыловыми службами.

Маркировка
«MAUSER-WERKE 0BERND0RF GmbH» и заводской номер на левой стороне ствольной коробки.

Предохранители
Флажковый неавтоматический предохранитель в задней части затвора. Левое положение флажка - «огонь», правое - «предохранитель».

Разряжение
Установить флажок предохранителя в положение «огонь». Открыть затвор, чтобы извлечь патрон, который может находиться в патроннике. Осмотреть магазин. Если в магазине остались патроны, нажать защелку крышки магазина впереди спусковой скобы. При этом крышка магазина будет откинута на шарнире вперед-вниз, и содержимое магазина выпадет наружу. Осмотреть патронник и магазин, нажать на спусковой крючок, затем закрыть крышку магазина.

Характеристики Mauser SP-66:
Патрон 7,62*51 НАТО или «Винчестер Магнум» калибр .300
Принцип действия Магазинная со скользящим затвором
Длина 1200 мм
Вес 6,12 кг с оптическим прицелом «Цейсс»
Ствол 650 мм, 4 канавки, закрученные вправо, полный оборот за 305 мм
Магазин На три патрона
Начальная скорость 860 м/с
Производитель «Маузер-Верке Оберндорф» (Mauser-Werke Oberndorf GmbH), Германия

www.dogswar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
