Самозарядные винтовки Mauser M1906 и «06-08» (Германия) » Военное обозрение
С конца XIX века немецкий оружейник Петер Пауль Маузер работал над новыми системами самозарядного оружия. Экспериментируя с автоматикой на основе отдачи ствола, он создал винтовки M1898 и M1902, отличавшиеся длиной хода подвижных деталей. Два «пробных» проекта позволили установить преимущества и недостатки новых идей, а также создать задел для будущих разработок. Однако не все следующие экспериментальные образцы использовали ранее созданные идеи, заимствованные из проектов 1898 и 1902 годов. Так, самозарядная винтовка M1906 должна была основываться на иных принципах работы.В своем следующем проекте немецкий конструктор решил проверить новый вариант автоматики, способной самостоятельно готовить оружие к следующему выстрелу. Системы с подвижным стволом показали себя не с самой лучшей стороны, из-за чего новый проект подразумевал применение жестких креплений этого агрегата. Двигаться при перезарядке должны были только затвор и некоторые другие детали. В современной классификации примененная автоматика обозначается как полусвободный затвор с торможением при помощи качающихся рычагов.
Очередной проект самозарядной винтовки был разработан в 1906 году, что дало ему соответствующее название. В дальнейшем развитие проекта продолжилось, результатом чего стало появление нового опытного образца с некоторыми усовершенствованиями. По году выпуска он получил обозначение M1908. Кроме того, винтовку новой модели иногда именуют Mauser 06-08. Два проекта отличались конструкцией некоторых деталей и технологиями их производства. В остальном они были почти одинаковы.
Винтовка Mauser «06-08». Фото Sportsmansvintagepress.com
Самозарядная винтовка M1906 внешне должна была мало отличаться от другого оружия такого времени, такого как серийные Gewehr 98 и т.д. Планировалось использовать длинный ствол, предназначенный для применения сравнительно мощного винтовочного патрона, деревянную ложу для установки всех необходимых деталей и т.д. Таким образом, кардинальные внешние отличия оружия от существующих систем отсутствовали. При этом, однако, должны были иметься некоторые характерные особенности эксплуатации.
Отказ от автоматики на основе подвижного ствола позволил использовать готовую деталь, заимствованную у серийного оружия. Таким образом, новая винтовка могла комплектоваться нарезным стволом калибра 7,92 мм длиной 800 мм, рассчитанным для использования патрона 7,92х57 мм. Появилась возможность сохранить на внешней поверхности ствола различные детали, предназначенные для связи с другими агрегатами, прицельные приспособления и т.д. При этом, однако, казенная часть ствола лишилась систем запирания в виде набора упоров по причине использования полусвободного затвора.
Казенник ствола должен был соединяться с передней частью ствольной коробки и жестко закрепляться на ней. Сама ствольная коробка представляла собой агрегат сложной формы. Верхняя ее часть имела передний цилиндрический блок для соединения с патронником ствола, позади которого имелось окно для выброса боеприпасов. Задняя часть ствольной коробки получила прямоугольную форму и оснащалась съемной крышкой. Под верхним агрегатом ствольной коробки, вмещающим основные детали автоматики, помещался сравнительно узкий кожух ударно-спускового механизма, перед которым находился корпус магазина.
В передней части ствольной коробки, на уровне магазина, имелся канал для установки затвора. Затвор винтовки M1906 представлял собой прямоугольный блок большого удлинения со спрямленной головной частью. Какие-либо средства запирания ствола на этой части затвора отсутствовали. Внутри затвора предусматривался канал для установки ударника с боевой пружиной. На верхней поверхности затвора имелась небольшая рукоятка для перезарядки. При переднем положении затвора рукоятка находилась на краю окна для выброса гильз. При отведенном назад затворе опора рукоятки входила в соответствующий вырез крышки ствольной коробки, а также, по некоторым данным, могла фиксироваться в таком положении.
Позади затвора находились системы его возврата в нейтральное положение, а также система торможения. Ниже продольной оси затвора располагалась витая возвратная пружина с направляющим стержнем. Она отвечала за перемещение затвора вперед при завершении цикла перезарядки. В сжатом виде пружина не выходила за передний торец стержня, а также полностью попадала внутрь соответствующего канала в затворе.
Новое оружие предназначалось для использования сравнительно мощного винтовочного патрона, что не позволяло применить автоматику на основе свободного затвора. В конструкцию винтовки следовало ввести некие средства торможения затвора, способные поглотить часть импульса отдачи. Без таких систем автор проекта не мог рассчитывать на достижение приемлемых габаритов, веса и эксплуатационных характеристик оружия. Для решения имеющейся задачи П.П. Маузер предложил систему торможения на основе двух рычагов.

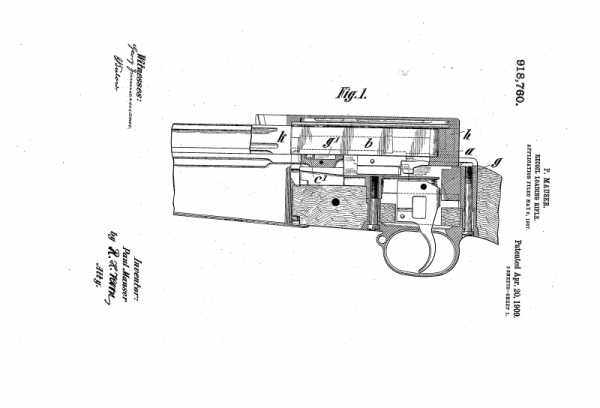

Общая компоновка ствольной коробки. Чертеж из патента
Для управления работой рычага в конструкцию винтовки была введена специальная деталь-ползун. Она представляла собой подвижное цилиндрическое устройство с зауженной передней частью и утолщением в середине. Во время стрельбы ползун под действием сил инерции или при помощи других деталей должен был перемещаться в разные положения, управляя работой рычагов. Также ползун имел возможность полностью входить внутрь продольного канала затвора.
Вновь П.П. Маузер решил отказаться от ударно-спускового механизма куркового типа. Оригинальная система торможения затвора занимала всю заднюю часть ствольной коробки, из-за чего там не оставалось места для размещения курка. По этой причине УСМ винтовки M1906 был построен по ударниковой схеме. В ходе движения затвора происходило взведение ударника, который фиксировался шепталом, связанным со спусковым крючком. Предусматривался неавтоматический предохранитель, блокирующий работу ударно-спускового механизма.
В новом проекте использовался уже отработанный и проверенный на практике коробчатый неотъемный магазин, помещенный под ствольной коробкой внутри ложи. В корпусе магазина находились пружина и толкатель. Габариты этого изделия позволяли транспортировать готовый к применению боекомплект из пяти патронов. Снаряжение магазина могло выполняться как вручную по одному патрону, так и при помощи стандартных обойм. Для установки обоймы следовало использовать переднюю прорезь крышки ствольной коробки.
Винтовка с полусвободным затвором получила стандартную деревянную ложу, доработанную в связи с необходимостью установки новой ствольной коробки с деталями автоматики. Ложа имела большую длину и служила основным несущим элементом всего оружия. Имелся стандартный приклад с пистолетным выступом. Сверху ствол прикрывался деревянной накладкой изогнутого профиля. Под стволом в ложе имелась полость для размещения шомпола.
Вместе со стволом винтовка получила от предшественников открытые прицельные приспособления. Рядом с дульным срезом располагалась защищенная мушка, а над патронником располагался прицел рамочного типа. Стандартный прицел винтовки Gewehr 98 был размечен для стрельбы на дальности более 2 км, однако на практике его можно было использовать только для наведения оружия на дистанциях не более нескольких сотен метров.
Основные детали оружия, вид сверху. Фото Sportsmansvintagepress.com
Винтовка Mauser M1906 отличалась от другого оружия того времени принципами подготовки к стрельбе. Для выполнения основных операций требовалось выполнить несколько необычных действий, для которых, по некоторым данным, в первой версии проекта даже приходилось открывать крышку ствольной коробки. В дальнейшем выполнение этих операций немного упростилось.
Для снаряжения магазина следовало открыть затвор. Для этого нужно было при помощи специальной тяги отвести ползун системы торможения в переднее положение. Проходя между сдвинутыми внутрь передними частями рычагов торможения, ползун разводил их в стороны. После этого появлялась возможность потянуть за рукоятку затвора и отвести его в крайнее заднее положение, сжав возвратную пружину и взведя ударник. Затем предписывалось вставить в магазин патроны, по одному или обоймой. После извлечения обоймы можно было вернуть затвор вперед, что приводило к автоматическому сведению рычагов торможения. Отключив предохранитель, стрелок мог делать выстрел.
Во время выстрела винтовка получала достаточно мощный импульс отдачи, отбрасывающий ее в направлении стрелка. При этом затвор не имел возможности сдвинуться из своего переднего положения из-за рычагов торможения. Тогда как винтовка под действием отдачи сдвигалась назад, деталь-ползун относительно большой массы стремилась сохранить свое положение и поэтому по инерции перемещалась вперед относительно других деталей. Это перемещение заставляло ползун разводить в стороны передние концы рычагов запирания, укладывая их в пазы ствольной коробки. После этого происходило освобождение затвора, который получал возможность сдвинуться назад.
Уходя назад, затвор вытаскивал из патронника стреляную гильзу, а затем выбрасывал ее через верхнее окно. Сжимая возвратную пружину, затвор наезжал на ползун, который входил в его внутренний канал. Также при этом производилось взведение ударно-спускового механизма. В крайнем заднем положении затвор полностью сжимал возвратную пружину и останавливался стенкой ствольной коробки.
После полного поглощения импульса отдачи деталями оружия возвратная пружина получала возможность начать перемещение затвора вперед. На этом этапе цикла перезарядки происходил захват верхнего патрона из магазина с его последующим досыланием. Уходя вперед, затвор освобождал ползун, который перемещался в крайнее заднее положение и позволял рычагам торможения вновь сойтись. Вернувшись в исходное положение, рычаги подпирали затвор и позволяли произвести новый выстрел.
В 1906 году фабрика «Маузер» собрала опытный образец нового оружия, который планировалось использовать в испытаниях. Проверки показали работоспособность оригинальных механизмов и возможность их дальнейшего применения в новых проектах стрелкового оружия. Тем не менее, не обошлось без недостатков как технического, так и эксплуатационного характера. К примеру, предложенная П.П. Маузером система торможения затвора оказывалась слишком сложной и недостаточно надежной в сравнении с аналогами.
Схема работы автоматики. Вверху и в середине — затвор в переднем положении, зафиксирован рычагами. Внизу — рычаги торможения разведены, затвор сдвинут назад. Рисунок Sportsmansvintagepress.com
Отдельным поводом для критики проекта стала крайне неудобная перезарядка. Для подготовки винтовки M1906 к стрельбе требовалось последовательно отводить ползун и затвор в необходимые положения, для чего приходилось одновременно работать обеими руками. Затем предлагалось снаряжать интегрированный магазин, что так же было достаточно сложным делом. Таким образом, подготовка оружия к стрельбе была неприемлемо сложной и длительной. Было очевидно, что в ходе модернизации эти недостатки следует обязательно ликвидировать.
Несмотря на выявленные проблемы, было очевидно, что самозарядная винтовка с автоматикой на основе полусвободного затвора имеет определенные перспективы, и следует продолжать ее развитие. Поэтому П.П. Маузер продолжил работы и в 1908 году представил улучшенный вариант изделия M1906. Новая винтовка «06-08» имела некоторые технические и технологические отличия от базового образца, но при этом основывалась на тех же принципах и использовала некоторые готовые детали.
На этапе проектных работ рассматривались несколько вариантов обновленной компоновки системы торможения затвора, однако в итоге был использован незначительно доработанный механизм винтовки M1906. В первую очередь, изменилась форма рычагов, которые теперь были прямыми и не имели изогнутых частей.
Путем изменения форм, размеров и конструкции отдельных деталей конструктору удалось в определенной мере повысить надежность работы автоматики. Кроме того, были приняты меры, направленные на упрощение эксплуатации оружия и представляющие особый интерес. В ходе испытаний винтовки обр. 1906 г. было установлено, что имеющийся неотъемный магазин сложно снаряжать даже при помощи обойм. По этой причине в проекте M1906/1908 было предложено использовать как стандартный интегрированный магазин, так и отъемную коробчатую конструкцию.
В последнем случае на месте встроенного магазина в ложе закреплялась приемная шахта магазина с набором креплений. Специально для проекта Mauser 06-08 был разработан коробчатый двухрядный магазин емкостью 20 патронов. Несмотря на некоторое несовершенство конструкции, такой вариант системы боепитания позволял избавиться от множества проблем, имевшихся у винтовки M1906.
Самозарядная винтовка Mauser M1906/1908 отличалась от базового образца повышенными характеристиками, улучшенным удобством эксплуатации и другими преимуществами. После некоторых незначительных доработок такое оружие могло запускаться в серию и поставляться в армию. Тем не менее, новое оружие П.П. Маузера не рассматривалось и не испытывалось военными. Как следствие, какая-либо возможность принять участие в перевооружении армии отсутствовала.

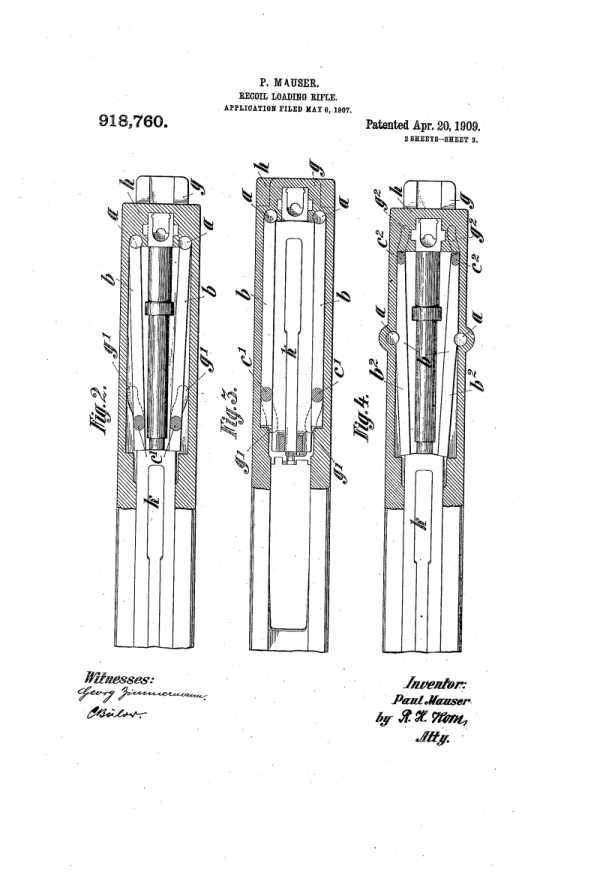

Разные варианты затвора и системы торможения, предложенные П.П. Маузером. Чертеж из патента
Проблема заключалась в специфических взглядах армии. Еще в середине первого десятилетия XX века, за несколько лет до появления винтовки «06-08», специалисты немецкой армии изучили положение дел в области отечественных разработок самозарядного оружия и, вполне ожидаемо, узнали, что первые проекты не отличаются высокими характеристиками. Вместо того чтобы поддержать развитие перспективных проектов и со временем начать перевооружение, командование решило отказаться от самозарядных винтовок, предпочтя им существующие магазинные.
Разработка проектов M1906 и M1906/1908 была завершена, после чего новое оружие прошло необходимые проверки и позволило определить будущее тех или иных идей и решений. Тем не менее, реальных перспектив в Германии такое оружие уже не имело. По этой причине П.П. Маузер и его коллеги продолжили работы в направлении создания самозарядного оружия, однако до определенного времени они оставались на уровне предварительных теоретических изысканий.
Немецкое командование поняло свою ошибку только после начала Первой мировой войны. Уже первые бои наглядно показали все перспективы автоматического и самозарядного оружия. Вскоре после этого последовал официальный заказ на разработку перспективных самозарядных винтовок, которые как можно скорее следовало поставить на фронт. Фирма Mauser, уже выполнявшая заказы в интересах воюющей армии, отозвалась на новый призыв командования.
В кратчайшие сроки конструкторы переработали проект «06-08» и некоторые разработки на его основе, в результате чего появился новый вариант самозарядной винтовки, известный под названием Mauser Selbstlader M1916 («Маузер, самозарядная, модель 1916 г.»). Этому оружию удалось дойти до мелкосерийного производства и эксплуатации в войсках. Однако Петер Пауль Маузер так и не узнал, что его оружие наконец нашло практическое применение и попало в армию. Конструктор ушел из жизни 29 мая 1914 года, за несколько месяцев до начала Первой мировой войны. Разработка проекта Mauser Selbstlader велась уже без него.
В ходе очередного проекта самозарядной винтовки П.П. Маузер предложил оригинальную конструкцию автоматики, которая, однако, не сразу смогла удовлетворить всем имеющимся требованиям, из-за чего понадобились доработки. Модернизированный вариант оружия обр. 1908 г. отличался рядом улучшений и вполне мог стать штатным оружием армии. Тем не менее, к этому времени военные разочаровались в самозарядных винтовках в качестве перспективного оружия. Только в середине следующего десятилетия разработки П.П. Маузера в многообещающем направлении смогли дойти до ограниченного применения в армии, однако конструктор уже не увидел этого.
По материалам сайтов:
https://forgottenweapons.com/
http://sportsmansvintagepress.com/
http://zonwar.ru/
https://google.ru/patents/US918760
topwar.ru
Рассказы об оружии. Винтовки Первой мировой. Винтовка Маузера образца 1898 года
Из всего разнообразия вооружений, которые создали Вильгельм и Пауль Маузеры, именно этой винтовке, точнее, ее потомкам, суждено было обессмертить имена своих создателей.
Винтовки и карабины системы «Маузер 98» по праву считаются вершиной магазинных винтовок и даже в наше время являются базой для создания охотничьего и спортивного оружия.
В 1898 году Пауль Маузер создает винтовку в которой соединил все новинки, опробованные на экспортных образцах 90-х годов. Испанские, бельгийские, шведские «Маузеры» завоевали к тому времени рынок и пользовались заслуженным вниманием.
В том же году германская армия принимает на вооружение эту винтовку, получившую название Gewehr 98 (также обозначалась G 98 или Gew.98) – винтовка образца 1898 года.
Винтовка оказалась настолько удачной, что в малоизмененном виде прослужила в Германской армии вплоть до конца Второй мировой войны, а также в различных вариантах поставлялась на экспорт и производилась по лицензии в различных странах (Австрия, Польша, Чехословакия, Югославия и других).
В Первую мировую войну G98 была основным оружием германской армии. Вторая мировая прошла под знаком карабина Kar98k, являвшимся модификацией винтовки. Тем не менее, G98 приняла участие в качестве оружия вермахта.
Вместе с винтовкой G 98 был выпущен и карабин Kar 98, однако он в первоначальном виде выпускался только до 1904 или 1905 года, когда система G 98 претерпела первые изменения в связи с принятием на вооружение нового патрона 7,92х57 мм, имевшего заостренную пулю вместо тупоконечной. Новая пуля имела гораздо лучшую баллистику и винтовки в результате получили новые прицелы, переградуированные под более дальнобойный патрон.
Тогда же была изменена и рукоятка затвора, которую «загнули» вниз, чтобы дать возможность установки оптического прицела. В самом начале Первой мировой войны представителями армии было отобрано около 15 тысяч винтовок, отличавшихся наиболее точной стрельбой. Винтовки были оснащены оптическими прицелами и поступили на вооружение германских снайперов.
Применялись 2,5- и 3-кратные оптические прицелы таких производителей как Görtz, Gеrard, Oige, Zeiss, Hensoldt, Voigtländer.
С 1898 по 1945 годы, компания братьев Маузер произвела более 10 миллионов винтовок.
Кроме этого, по всему миру производились копии этой винтовки
Винтовка Vz. 24, чешская винтовка образца 1924 года. Производилась в Чехословакии с 1924 года по 1942 год. У винтовки был несколько иной дизайн, она была короче и удобнее, чем Mаузер 98.
Винтовка wz. 98. Производилась в Польше с 1936 года по 1939 год. Была полной копией Маузера, эти винтовки после разгрома польской армии поступали на вооружение вермахта под наименованием Gewehr 299 (p).
Винтовка M24. Югославский вариант винтовки Mаузер 98, похожий на чешскую Vz. 24. Производилась в Югославии с 1925 года по 1945 год.
Винтовки М1924 и M1935. Вариант, принятый на вооружение бельгийской армией. Основное отличие — передняя мушка собственной конструкции и измененное крепление игольчатого штыка.
Винтовка Чжунчжэнь, она же винтовка Чан Кайши, она же Тип 24. Китайская винтовка, полная лицензионная копия немецкой винтовки. Выпускалась с 1924 по 1946 годы.

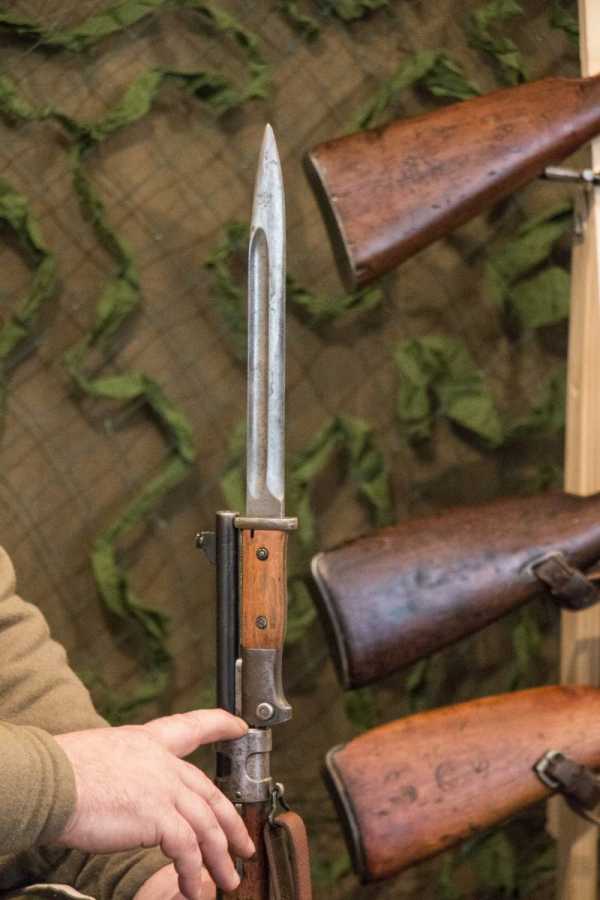

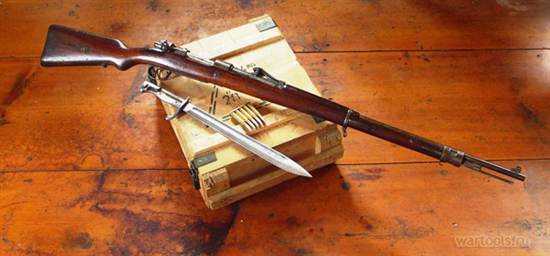

Два слова о штыках, которые полагались к винтовке.
Сперва это был просто жуткий инструмент для убийства, длинный и тонкий. Так как винтовка была достаточно массивной, штык максимально облегчили, что повлекло за собой хрупкость.
Штык стали укорачивать, в результате чего, собственно, получился тот самый немецкий штык-нож.
Далее передаем слово специалисту по историческому вооружению из клуба «Инфантерия» Андрею Бондарю. Он расскажет и покажет винтовку изнутри.
topwar.ru
Самозарядная винтовка Mauser M1902 (Германия) » Военное обозрение
Первый проект самозарядной винтовки за авторством Петера Пауля Маузера оказался неудачным. Из-за отсутствия опыта в создании подобных систем конструктор не смог предложить работоспособную конструкцию оружия, не имеющую значительных недостатков. Тем не менее, работы были продолжены, и после привели к появлению нескольких новых винтовок с системами самостоятельной перезарядки. Второй подобный проект П.П. Маузера известен под условным обозначением M1902.Первый вариант самозарядного оружия от П.П. Маузера основывался на автоматике с отдачей ствола при его коротком ходе. Собранный прототип не сумел показать себя с хорошей стороны, из-за чего развитие систем продолжилось. В своем новом проекте оружейник планировал использовать, проверить и отработать новый вариант автоматики. Теперь следовало использовать отдачу ствола с длинным ходом. Проект такой самозарядной винтовки был разработан в 1902 году, из-за чего получил соответствующее обозначение – M1902. Кроме того, эту винтовку иногда именуют M1905 – по году получения одного из патентов на ее конструкцию.
Новый проект должен был основываться на иных идеях, касавшихся принципов работы автоматики. Теперь предлагалось использовать длинный откат ствола, сцепленного с затвором. Предполагалось, что такой вариант автоматики будет отличаться большей надежностью, а также позволит проверить некоторые оригинальные идеи. Как и в предыдущем проекте, перспективная самозарядная винтовка должна была иметь высокую степень унификации с существующими образцами. В частности, при ее изготовлении следовало максимально широко использовать детали серийной винтовки Gewehr 98.
Общий вид винтовки Mauser M1902. Фото Sportsmansvintagepress.com
Предложение об унификации привело к сохранению общей компоновки оружия с длинным нарезным стволом и крупной деревянной ложей, внутри которой должны были помещаться основные агрегаты. Таким образом, внешне винтовка M1902 получалась достаточно похожей на любые другие образцы подобного оружия, а ее внутренние детали имели совершенно новую конструкцию. При этом масса нововведений проекта не позволила использовать значительное число готовых комплектующих, которые к тому же нуждались в некоторых доработках.
Для использования в новом оружии готовый ствол винтовки Gewehr 98 пришлось значительным образом доработать. Изделие длиной 800 мм калибра 7,92 мм с патронником для боеприпаса 7,92х57 мм пришлось оснастить специальным устройством, установленным на казеннике. Оно представляло собой вытянутый трубчатый блок-кожух, предназначенный для взаимодействия с затвором. В верхней и нижней частях кожуха имелись отверстия для выброса гильз и взаимодействия с другими деталями оружия. В передней части кожуха, сразу за стволом, имелись пазы для боевых упоров затвора. Ствол предлагалось помещать внутри трубчатого кожуха с возможностью возвратно-поступательного движения. Также внутри кожуха имелась возвратная пружина ствола.

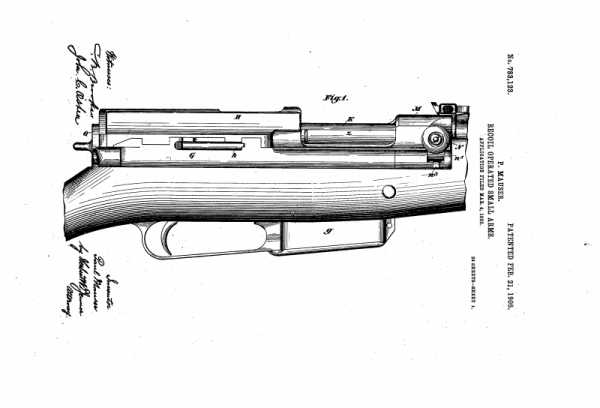

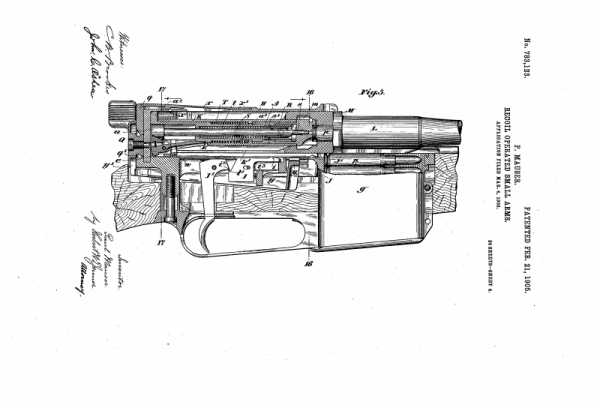

Общий вид ствольной коробки и смежных агрегатов. Чертеж из патента
Позади кожуха ствола внутри ложи должна была устанавливаться ствольная коробка, необходимая для размещения различных деталей автоматики. Верхняя часть коробки имела сечение, близкое к прямоугольному. Нижняя состояла из сравнительно тонких прямоугольных блоков и предназначалась для монтажа ударно-спускового механизма. Внутри ствольной коробки имелось несколько каналов и проточек для установки затвора, возвратных пружин и т.д. Для обслуживания оружия имелась шарнирно закрепленная крышка. При необходимости следовало использовать защелку крышки, после чего та могла быть откинута влево, открывая доступ к внутренним деталям оружия.
Затвор винтовки M1902/1905 представлял собой продолговатый блок, состоящий из нескольких отдельных деталей. На цилиндрической раме с нижними направляющими выступами крепилась поворотная личинка с двумя боевыми упорами радиального расположения, при помощи которых должно было производиться запирание ствола. Также внутри затвора помещался задний шток, необходимый для осуществления запирания и отпирания ствола. На штоке и личинке имелся набор направляющих и штифтов, которые при взаимодействии обеспечивали поворот последней. Внутри затвора располагались ударник и боевая пружина. Задняя нижняя часть затвора вмещала специальный качающийся рычаг, используемый в процессе перезарядки для удержания затворной группы в нужном положении.

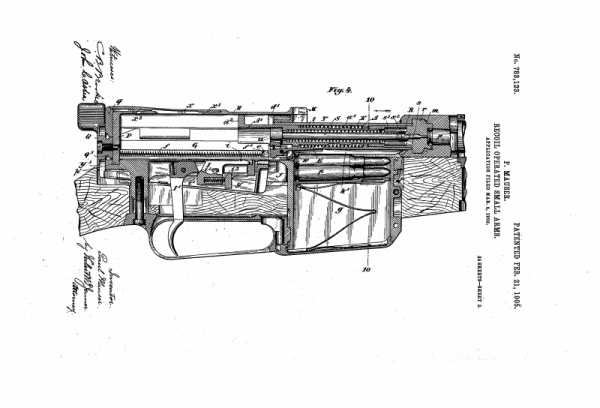

Автоматика, готовая к выполнению выстрела. Чертеж из патента
С целью экономии места затвор получил не одну возвратную пружину, а две. Они помещались в специальных каналах малого диаметра возле боковых стенок ствольной коробки и взаимодействовали с нижней частью затвора. За счет применения двух пружин удалось улучшить распределение объемов внутри ствольной коробки, а также обеспечить правильное перемещение затвора в выделенном объеме.
Для выполнения перезарядки вручную затвор получил собственную рукоять. Это устройство выводилось на правую сторону оружия и имело шарнир. Для перезарядки рукоять следовало поднимать в горизонтальное положение. После завершения необходимых операций ее можно было сложить поворотом вниз, уменьшив поперечные габариты оружия.
Винтовка нового типа получила ударно-спусковой механизм ударникового типа. В его составе имелся набор деталей, предназначенных для блокировки и освобождения ударника. Курок для взаимодействия с ним отсутствовал. Все детали УСМ располагались внутри небольшого кожуха, помещенного под задней частью ствольной коробки, вмещающей подвижный затвор. На нижнюю поверхность оружия выводился спусковой крючок, помещенный внутри предохранительной скобы большой длины. Для блокировки УСМ и защиты от нежелательного выстрела винтовка оснащалась неавтоматическим предохранителем. Флажок этого устройства помещался на задней стенке ствольной коробки и мог перемещаться в нужное положение, блокируя ударно-спусковой механизм или позволяя произвести выстрел.
Процесс перезарядки: ствол и затворная группа в крайнем заднем положении. Чертеж из патента
Вновь П.П. Маузером был использован готовый неотъемный коробчатый магазин, заимствованный у серийной винтовки. Ниже затвора в его переднем положении и перед ударно-спусковым механизмом находился корпус магазина, внутри которого помещались пружина и толкатель. Размеры магазина, почти не выступающего за пределы деревянной ложи, позволяли иметь готовый к применению боекомплект в виде пяти патронов. Снаряжение магазина следовало производить через верхнее окно для выброса гильз при открытом затворе. Для этого, в частности, на крышке ствольной коробки имелся паз для установки стандартной обоймы для патронов 7,92х57 мм.
Винтовка Mauser M1902 получила стандартную деревянную ложу большой длины, основанную на соответствующей детали винтовки Gewehr 98. Для установки новых деталей пришлось изменить конфигурацию пазов и сквозных прорезей. Кроме того, использование трубчатого кожуха ствола позволило отказаться от верхней деревянной накладки. Общая эргономика оружия при этом соответствовала предыдущим серийным образцам. Ложа оснащалась нерегулируемым прикладом и пистолетным выступом.
Вновь были использованы стандартные прицельные приспособления существующей винтовки. На передней части кожуха ствола помещалась мушка. Механический рамочный прицел, в свою очередь, находился на задней части кожуха. Разметка прицела позволяла вести огонь на дальностях до 2-2,4 км, также имелся фиксированный целик для стрельбы на 400 м. Размещение прицельных приспособлений на неподвижном кожухе ствола позволило обеспечить их стабильное положение при стрельбе.
Перезарядка: ствол уходит вперед, затвор остается в заднем положении. Чертеж из патента
Подготовка перспективной самозарядной винтовки к стрельбе почти не отличалась от соответствующих процедур с магазинным оружием того времени. Следовало отвести затвор в заднее положение, вставить в паз крышки ствольной коробки обойму с патронами и поместить последние в магазин. Далее затвор возвращался на свое место, завершая подготовку к выстрелу. После отключения предохранителя можно было начинать стрельбу.
При нажатии на спусковой крючок детали УСМ взаимодействовали с блокирующим ударник шепталом. После этого боевая пружина могла сдвинуть ударник с места и произвести выстрел. Пороховые газы, образовавшиеся при горении метательного заряда, выталкивали пулю из гильзы и проводили ее по стволу, а также воздействовали на ствол, сцепленный с затвором. Под действием отдачи ствол с затвором начинали движение назад, сжимая все имеющиеся в оружии возвратные пружины.
Проходя заднюю часть своего пути, затвор штоком упирался в стенку ствольной коробки. Шток входил внутрь затвора и взаимодействовал с поворотной личинкой, выполняя ее поворот и отпирание ствола. Также в этот момент взводился ударник и сжималась боевая пружина. Достигнув крайнего заднего положения, затвор блокировался нижним рычажком, тогда как освобожденный ствол получал возможность уйти вперед. Под действием своей возвратной пружины ствол уходил вперед, позволяя затвору извлечь из патронника стреляную гильзу. После прохождения ствола расстояния, равного длине гильзы, по последней бил выбрасыватель. Затем ствол продолжал движение и возвращался в нейтральное положение.
Ствольная коробка и затвор, вид сверху. Фото Sportsmansvintagepress.com
После выхода ствола в переднее положение происходило освобождение затвора. При помощи двух своих возвратных пружин затвор перемещался вперед, захватывал верхний патрон из магазина и досылал его в патронник. Также в передней части траектории происходило взаимодействие личинки с пазами блока ствола, приводившее к ее повороту и запиранию. Оружие было готово к новому выстрелу.
Опытный образец новой винтовки был изготовлен в 1902 году и вскоре отправился на стрельбище. Проверки этого оружия показали, что автоматика на основе отдачи ствола с длинным ходом представляет больший интерес в сравнении с предыдущей конструкцией, использующей короткий откат. По некоторым данным, была продемонстрирована достаточно высокая надежность работы механизмов, позволявшая рассчитывать на практическое применение оружия. Новая винтовка M1902 оказалась, как минимум, надежнее предыдущей M1898, испытания которой завершились разрушением конструкции и травмами испытателя.
Тем не менее, у предложенной конструкции имелись некоторые заметные недостатки. Присутствовали определенные проблемы с работой автоматики, из-за которых практическое применение винтовок могло быть серьезно затруднено. Кроме того, с такими недостатками винтовка M1902/1905 вряд ли могла быть принята на вооружение. Таким образом, по результатам испытаний новой винтовки было решено продолжать развитие самозарядного оружия, а также разработать очередной проект подобной винтовки.

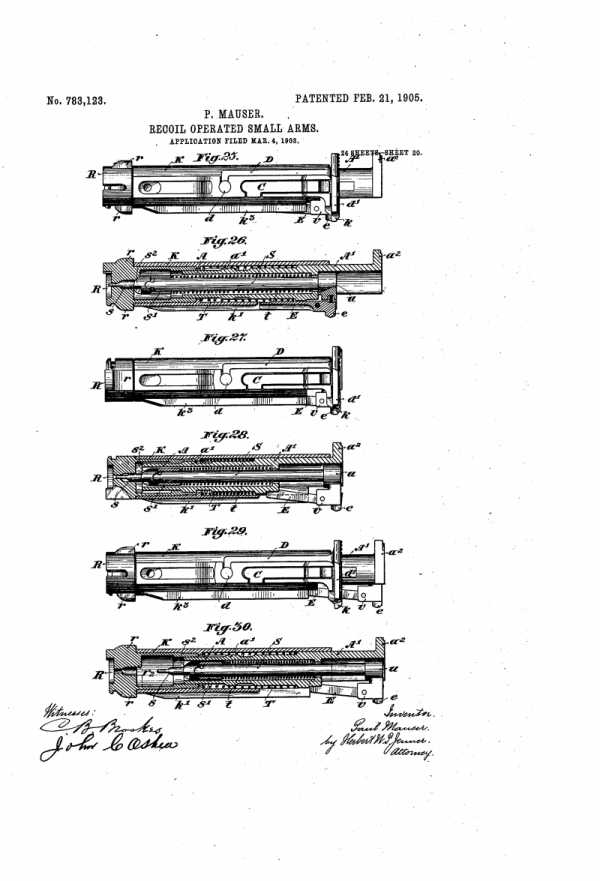

Конструкция затвора и положение деталей на разных этапах цикла перезарядки. Чертеж из патента
После завершения основных работ по проекту 1902 года П.П. Маузер подал заявки на получение патентов нескольких стран. В течение нескольких следующих лет конструктор получил все необходимые документы. Так, американского патента за номером US 783123A пришлось ждать до начала 1905 года. Именно эта задержка зарубежного патентного ведомства в дальнейшем привела к появлению обозначения M1905.
После завершения работ по винтовке обр. 1902 года Петер Пауль Маузер продолжил разработку новых вариантов самозарядного оружия. Следующей винтовкой этого класса, созданной им, стало изделие M1906. В 1908 году оно прошло определенную модернизацию, после которой было предложено потенциальному заказчику в лице немецкой армии. По имеющимся данным, это был первый случай предложения военным Германии самозарядного стрелкового оружия.
Проект M1902/1905 стал первой попыткой немецкого конструктора создать винтовку с автоматикой на основе отдачи ствола с длинным ходом. Эта попытка завершилась ограниченным успехом. П.П. Маузеру успешно удалось разработать и довести до испытаний новою конструкцию, однако дальше дела не пошли. Проект нуждался в дальнейшем совершенствовании и вряд ли мог представлять интерес с точки зрения реального практического применения. Работы по развитию оружия были продолжены.
По материалам сайтов:
//forgottenweapons.com/
//sportsmansvintagepress.com/
//google.com/patents/US783123
topwar.ru
Винтовка Mauser Gewehr 88 / Karabiner 88
Винтовка Mauser Gewehr 88
Винтовка Mauser Gewehr 88
Патрон 7,92×57 P-88
Винтовка Mauser Gewehr 88, Первая Мировая война
Карабин Mauser Karabiner 88
Изобретение бездымного пороха в конце 19 века немедленно оказало огромное влияние на стреляющие патронами с дымным порохом крупнокалиберные винтовки. Причиной разработки винтовки образца 1888 года стало принятие на вооружение во Франции новой магазинной винтовки системы Лебеля образца 1886 г. (Fusil Modèle 1886 dit «Fusil Lebel») под новейший по тем временам унитарный патрон калибра 8-мм с бездымным порохом. В результате винтовка Лебеля обладала большей дальностью стрельбы, более высокой точностью и скорострельностью, обеспечивая французским войскам тактическое преимущество над немецкой армией, имевшей на вооружении устаревшую 11-мм винтовку Mauser Model 1871 под патрон с дымным порохом. Винтовка Лебель превосходила немецкий Маузер 1871 как по боевым, так и по служебно-эксплуатационным качествам.
В ответ, после ряда научно-исследовательских и опытно-конструкторских работ, германская комиссия по испытанию винтовок (GewehrPrufungsKomission) в 1888 году принимает решение заменить Mauser Model 1871 винтовкой Gewehr 88. По этой причине винтовка Gewehr 88 так же известна как «Commission rifle» («комиссионная винтовка») и «Reichsgewehr» («государственная винтовка»). Для винтовки Gewehr 88 был разработан новый патрон Patrone 88 (M/88) с безфланцевой гильзой бутылочной формы, зарядом бездымного пороха и 8-мм тупоконечной пулей (диаметр 8,08 мм). В 1905 году этот патрон был заменен на новый 7,92×57mm Mauser с остроконечной пулей типа S диаметром 8,20 мм и более мощным порохом. Gewehr 88, иногда ошибочно называемая «Маузером» и «Маузер-Маннлихер», имела продольно-скользящий поворотный затвор конструкции Шлегельмильха (Schlegelmilch) из арсенала в Шпандау, а так же, считавшийся тогда весьма удачным, однорядный магазин системы Маннлихера с пачечным заряжанием.
Именно магазин стал основной особенностью винтовки Gewehr 88. Во время стрельбы пачка с патронами находится в магазине до последнего патрона, после чего она падает через отверстие в нижней части магазина. Эта система ускоряет перезарядку оружия, но в то же время имеется возможность попадания в корпус магазина грязи через нижнее отверстие, что может привести к задержке. Использование системы пачечного заряжания Манлихера вызвало проблему с авторскими правами и после судебного иска от компании Штайр о нарушении патентов Манлихера австрийцам было передано право производство винтовок Gewehr 88 по заказам, поступавшим как от Германии, так и от других государств. Кроме того, Штайр получила право снабжать собственные винтовки затворами конструкции Шлегельмильха.
Ударно-спусковой механизм с предупреждением обеспечивал высокую точность стрельбы. На стволе винтовки имелся кожух конструкции Миега, а традиционные деревянные ствольные накладки отсутствовали. Это исключало влияние усадки деревянных деталей от изменения температуры и влажности на кучность стрельбы и защищало ладони от ожогов при стрельбе в высоком темпе. Но на практике использование такого кожуха повышало риск коррозии, так как в пространство между кожухом и стволом могла попасть вода. Карабин Karabiner 88, принятый в 1890 году на вооружение кавалерии, отличался от винтовки укороченным стволом, отсутствием шомпола и крепления штыка, иным способом крепления ремня и отогнутой вниз рукояткой затвора. Карабин модели 1891 года Gew.91 получил так же крюк в дульной части, предназначенный для постановки карабинов в козлы.
Винтовки серии 88 позднего выпуска имеют обозначения Gewehr 88/05 и Gewehr 88/14, в которых использовались патроны 7,92×57mm Mauser с остроконечной пулей. Эти винтовки, а так же карабины Kar.88/05, переделывались из ранее изготовленного оружия путем нанесения новой разметки целика, развертывания пульного входа и нанесении на ствольной коробке клейма «S» над патронником. Всего было изготовлено около 300000 экземпляров Gewehr 88/05. В годы Первой Мировой войны Германская имперская армия (нем. Deutsches Kaiserliches Heer) ограниченно использовала эти винтовки наряду с Gewehr 98. Кроме Германской империи винтовки использовались в Австро-Венгрии, Османской империи, Китае и ЮАР.
По причине больших потерь в живой силе и оружии во время войны была разработана винтовка модели Gewehr 88/14, которая кроме использования патронов 7,92×57mm Mauser снаряжалась ими при помощи пластинчатых обойм вместо пачек. Окно для выброса пачки в дне магазина закрывалось штампованной стальной крышкой. Таких винтовок было изготовлено около 700000. Объем производства винтовок семейства 88, изготавливавшихся государственными и частными компаниями, составил порядка 2000000 экземпляров. Самым редким вариантом винтовки образца 1888 года является заказанный в 1897 году с целью замены модели 88 для войсковых испытаний является винтовка G.88/97. Данный вариант оснащался затвором на базе конструкции Маузера образца 1898 года, не имевшим третьей дополнительной боевой личинки, а так же полностью скрытым в ложе коробчатым двухрядным магазином так же конструкции Маузера. Однако винтовка G.88/97 проиграла в конкурсных испытаниях Маузеру образца 1898 г.

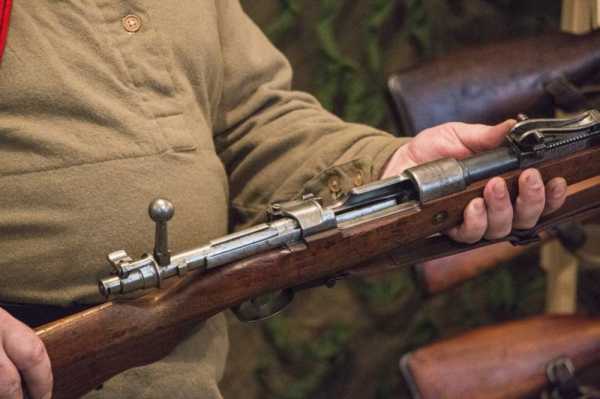

Технически Маузер 88 представляет собой винтовку с продольно-скользящим поворотным затвором с расположенными в передней части затвора двумя радиальными боевыми упорами. В боевой личинке затвора размещены зуб выбрасывателя и плунжерный отражатель. Наиболее серьезным недостатком винтовки является возможность собрать ее без боевой личинки затвора и произвести выстрел, что приведет к разрушению винтовки и ранению стрелка. Оружие заряжалось патронами при помощи пачки емкостью 5 патронов, помещаемой при открытом затворе в коробчатый магазин сверху и удерживаемой там при помощи защелки. При израсходовании всех патронов пустая пачка выпадает через окно в дне магазина вниз. Винтовки и карабины семейства 88 оснащались трехпозиционными предохранителями в тыльной части затвора. Прицельные приспособления состоят из мушки и рамочного целика. Целик винтовок был проградуирован для стрельбы на дистанции до 2000 метров, карабина — до 1200 метров.
Технические характеристики Gewehr 88
Калибр: 7,92×57
Длина оружия: 1250 мм
Длина ствола: 740 мм
Масса без патронов: 3,8 кг.
Емкость магазина: 5 патронов
Технические характеристики Karabiner 88
Калибр: 7,92×57
Длина оружия: 950 мм
Длина ствола: 445 мм
Масса без патронов: 3,1 кг.
Емкость магазина: 5 патронов
Магазинные винтовки с поворотным затвором
www.armoury-online.ru
Самозарядные винтовки Mauser M1906 и 06-08 (Германия)
Самозарядная винтовка M1906 внешне должна была мало отличаться от другого оружия такого времени, такого как серийные Gewehr 98 и т.д. Планировалось использовать длинный ствол, предназначенный для применения сравнительно мощного винтовочного патрона, деревянную ложу для установки всех необходимых деталей и т.д. Таким образом, кардинальные внешние отличия оружия от существующих систем отсутствовали. При этом, однако, должны были иметься некоторые характерные особенности эксплуатации.Отказ от автоматики на основе подвижного ствола позволил использовать готовую деталь, заимствованную у серийного оружия. Таким образом, новая винтовка могла комплектоваться нарезным стволом калибра 7,92 мм длиной 800 мм, рассчитанным для использования патрона 7,92х57 мм. Появилась возможность сохранить на внешней поверхности ствола различные детали, предназначенные для связи с другими агрегатами, прицельные приспособления и т.д. При этом, однако, казенная часть ствола лишилась систем запирания в виде набора упоров по причине использования полусвободного затвора.
Казенник ствола должен был соединяться с передней частью ствольной коробки и жестко закрепляться на ней. Сама ствольная коробка представляла собой агрегат сложной формы. Верхняя ее часть имела передний цилиндрический блок для соединения с патронником ствола, позади которого имелось окно для выброса боеприпасов. Задняя часть ствольной коробки получила прямоугольную форму и оснащалась съемной крышкой. Под верхним агрегатом ствольной коробки, вмещающим основные детали автоматики, помещался сравнительно узкий кожух ударно-спускового механизма, перед которым находился корпус магазина.
В передней части ствольной коробки, на уровне магазина, имелся канал для установки затвора. Затвор винтовки M1906 представлял собой прямоугольный блок большого удлинения со спрямленной головной частью. Какие-либо средства запирания ствола на этой части затвора отсутствовали. Внутри затвора предусматривался канал для установки ударника с боевой пружиной. На верхней поверхности затвора имелась небольшая рукоятка для перезарядки. При переднем положении затвора рукоятка находилась на краю окна для выброса гильз. При отведенном назад затворе опора рукоятки входила в соответствующий вырез крышки ствольной коробки, а также, по некоторым данным, могла фиксироваться в таком положении.
Позади затвора находились системы его возврата в нейтральное положение, а также система торможения. Ниже продольной оси затвора располагалась витая возвратная пружина с направляющим стержнем. Она отвечала за перемещение затвора вперед при завершении цикла перезарядки. В сжатом виде пружина не выходила за передний торец стержня, а также полностью попадала внутрь соответствующего канала в затворе.
Новое оружие предназначалось для использования сравнительно мощного винтовочного патрона, что не позволяло применить автоматику на основе свободного затвора. В конструкцию винтовки следовало ввести некие средства торможения затвора, способные поглотить часть импульса отдачи. Без таких систем автор проекта не мог рассчитывать на достижение приемлемых габаритов, веса и эксплуатационных характеристик оружия. Для решения имеющейся задачи П.П. Маузер предложил систему торможения на основе двух рычагов.
fishki.net

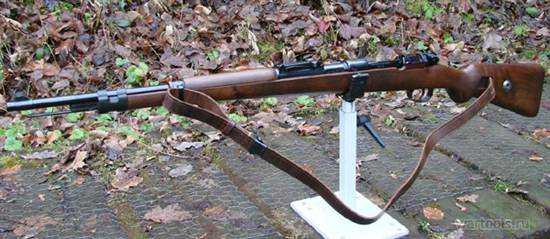

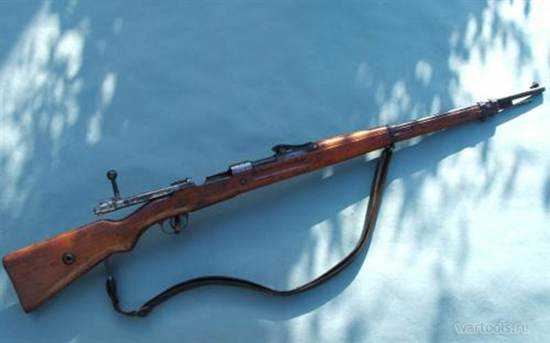

Винтовка Mauser 98
Mauser Gewehr 98 (Маузер 98)
Магазинная винтовка образца 1898, созданная немецкими конструкторами, братьями Вильгельмом и Паулем Маузерами.
Винтовка Маузер 98 состояла на вооружении многих армий мира вплоть до конца Второй мировой войны и получила репутацию очень точного и надёжного оружия.
Благодаря таким особенностям, как высокая точность, сила боя и надежность, винтовка до сих пор широко эксплуатируется в качестве основы для охотничьего и спортивного оружия.
История
В 1898 году Рейхсхеер принимает на вооружение новую винтовку Gewehr 98 (также обозначалась G98 или Gew.98 — винтовка образца 1898 года), созданную компанией Маузер (Gebr?der Mauser und Cie) на базе её предыдущих успешных моделей. Новая винтовка оказалась настолько удачной, что почти в неизменном виде прослужила в Германской армии вплоть до самого конца Второй мировой войны, а также в различных вариантах поставлялась на экспорт и выпускалась по лицензии в различных странах (Австрия, Польша, Чехословакия, Югославия и др.).
Первым боевым применением винтовок Mauser 98 стало их использование при подавлении «восстания боксёров» в Китае в 1900—1901 годах.
Вплоть до нашего времени винтовки, базирующиеся на конструкции Gew.98, пользуются заслуженной популярностью, производятся и продаются, правда, в основном в виде охотничьего оружия. Но, множество современных снайперских винтовок также представляют собой вариации на тему системы Маузера 1898 года.

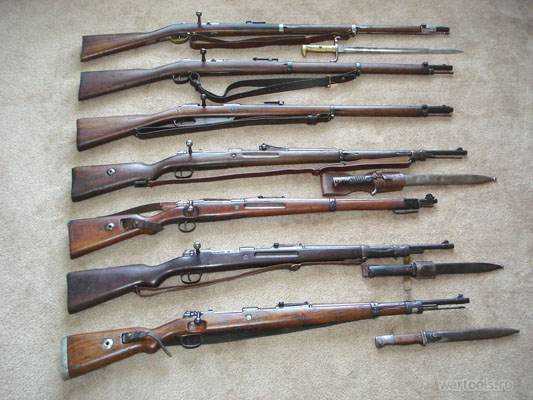

Винтовка Mauser 98, с учётом конструктивно сходных винтовок других производителей имеющих иное официальное наименование, является самой массовой неавтоматической винтовкой в мире. По некоторым подсчётам собрано около 100 миллионов винтовок, которые можно считать разновидностями Mauser 98 (то есть включая, как военные (например, Vz. 24), так и охотничьи (например, Brno 98, CZ 550)
Страны эксплуатанты
-Германская империя.
-Российская империя — во время первой мировой войны трофейные винтовки широко использовались в русской армии в связи с нехваткой отечественных винтовок и патронов к ним.
-Финляндия — в 1918 году из Германии, а в 1919-1921 гг. — из Франции были получены крупные партии винтовок G.98 и боеприпасов к ним, которые были приняты на вооружение финской армии.
-Польша — основное оружие пехоты и кавалерии. Производился также карабин 98а (аналог 98k). Трофейные винтовки эксплуатировал вермахт, в СССР поступали в начале войны на вооружение части партизанских отрядов Карелии, московского ополчения, спецчастей НКВД.
-Чехословакия — с момента провозглашения независимости государства Чехословакия винтовки стали поступать на вооружение подразделений формирующейся чехословацкой армии (вместе с винтовками других систем). В 1922 году было принято решение оставить на вооружении чехословацкой армии только винтовки системы «маузер» под патрон 7,92х57 мм, винтовки других систем были сняты с вооружения.
-Веймарская республика.
-Третий рейх.
Во многих бывших республиках СССР данные винтовки в огромных количествах находились на хранении. После развала СССР большое количество «Маузеров» попало в руки различных военизированных организаций и преступных группировок.
До сих пор активно применяется по всему миру в качестве охотничьего и спортивного оружия.
ТТХ
-Масса, кг: 4.1
-Длина, мм: 1250
-Длина ствола, мм: 740
-Патрон: 7,92х57 мм
-Калибр, мм: 7,92
-Принципы работы: скользящий затвор, УСМ ударникового типа
-Скорострельность, выстрелов/мин: 15 (боевая)
-Начальная скорость пули, м/с: 880
-Прицельная дальность, м: 2000
-Вид боепитания: неотъёмный двухрядный магазин на 5 патронов
| Калибр | 7,92 мм |
| Начальная скорость пули | 760 м/с |
| Скорострельность | 15 (боевая) выс/мин |
| Прицельная дальность | 1500 м |
