Л96А1 (Великобритания)
Л96А1 (Великобритания) Характеристики:
Патрон 7,62×51 НАТО
Принцип действия Магазинная
Длина 1124 мм
Вес 6,50 кг
Ствол 655 мм, 4 канавки, закрученные вправо, полный оборот на 305 мм
Магазин На десять патронов
Начальная скорость Около 840 м/с
Производитель «Экьюреси Интернешонал» (Accuracy International), Портсмут, Великобритания
В начале 80-х годов британская армия начала поиски снайперской винтовки, призванной сменить ветерана «Ли-Энфилд» образца Л42, исправно служившего с 50-х годов. Свои опытные образцы представили различные производители, и после долгих утомительных испытаний выбор был сделан в пользу «снайперской винтовки модель ПМ», разработанной компанией «Экьюреси Ин-тернешонал», принятой в 1986 году на вооружение под обозначением Л96А1 (L96A1).
Внешний облик Л96А1 заставил многих членов комиссии недоуменно поднять брови, но напряженные испытания показали, что конструктор знал, что делает. Традиционное деревянное ложе отсутствует; вместо этого винтовка собрана на алюминиевом каркасе, покрытом оболочкой из высокопрочной пластмассы. Подобная конструкция обеспечивает то, что винтовка останется пригодной даже при повреждении ложа; если каркас останется цел, из винтовки можно вести огонь даже при полностью удаленной пластмассовой «отделке». Далее, эта конструкция позволяет забыть о таинственном и загадочном искусстве «укладки» ствола с коробкой в дерево, что значительно упрощает обслуживание и ремонт винтовки.
Затвор поворачивается на 60°, при этом две трети взвода курка происходят во время его открывания, а последняя треть — во время закрывания, что более равномерно распределяет усилия по перезаряжанию. Ударнику нужно пройти всего 6 мм до капсюля, что дает очень малое время срабатывания. Предохранитель блокирует спусковой крючок, запирает рукоятку затвора и блокирует ударник, что полностью исключает возможность случайного выстрела.
Простой и прочный кронштейн позволяет быстро снимать и устанавливать оптический прицел без нарушения правильного боя. Стандартными являются прицелы «Шмидт и Бендер», или 10×42, или с изменяемым фокусным расстоянием 2,5-10×56. Кроме того, имеются открытый прицел, градуированный на 700 м, и мушка.
Винтовка Л96А1 уже снята с производства; на смену ей пришла винтовка «второго поколения» модель Эй-Даблъю. Однако
| «Снайкэм» (Великобритания) < Пред. | След. > «Каверт» (Великобритания) |
|---|
xn—-7sbfkccucpkracijq8iofobm.xn--p1ai
Снайперские винтовки Arctiс Warfare и L96A1: это одно и тоже?
Как бы ни ругали компьютерные игры в отношении того, что характеристики оружия в них не соответствуют действительности, но все-таки им спасибо за то, что они пробуждают интерес у молодежи к ручному огнестрельному оружию и, в конце концов, люди добираются до истины. Конечно, оружие из «контры» (или во что там сейчас люди играют), не может соответствовать реальным характеристикам того или иного образца. Согласитесь, в подобную игру было бы неинтересно играть, когда одно попадание обрывает игру для другого игрока, на это в целом закрыть глаза можно.
Хуже то, что разработчики абсолютно не знакомы с самим оружием, а иногда даже не удосуживаются прочитать о нем пару строчек, хотя бы чтобы название оружию дать верное. Вот и появляются потом стрелковые комплексы «Гром» (вместо «Гроза»), гладкоствольные самозарядные ружья «Кабан» («Вепрь» в реальности) и так далее, хотя тут больше вина переводчиков, мне думается. Можно заметить и другие «косяки», которые дезинформируют людей. Так недавно мне сообщили о крупнокалиберной снайперской винтовке под патрон .50BMG с именем L96A1. Будем разбираться, каким боком данный патрон разработчики умудрились привязать к винтовке под патрон 7,62х51.
Как известно, англичанам с ручным огнестрельным оружием в большинстве случаев не везет, однако есть и приятные исключения, когда к проектированию, а в последующем и к испытанию готового результата работы, допускаются люди профессиональные, а не со стороны со своими личными интересами. Так в начале 80-х годов прошлого века компания Accuracy International приступила к проектированию своей снайперской винтовки. Работу над оружием возглавил не просто конструктор, а конструктор со спортивным прошлым именно в стрельбе, то есть человек точно знал, что хотел получить в результате проведенной работы.
Проект по созданию винтовки с именем Precision Magazine заинтересовал не только армию Великобритании, но и шведскую армию, причем еще на стадии проектирования. Другими словами, неизвестно, как этого добились, но оружию уже была дана путевка в жизнь в момент зачатия. Что касается Великобритании, то как раз к конкурсу на новую снайперскую винтовку для армии работы были завершены, и в 1984 году это оружие, «сделав» всех своих конкурентов, было признано лучшим и было принято на вооружение под именем L96A1.
Представляла собой эта винтовка хороший, качественный «болт» с нескладывающимся прикладом, без возможности регулировки по длине и высоте упора для щеки. Все безобразие было собрано на легкой шине и упаковано в пластик. Оружие имело открытые прицельные приспособления на случай выхода из строя оптического прицела. Питался данный образец патронами 7,62х51 стандарта НАТО из отъемного магазина вместимостью 5 патронов. Длина оружия составляла 1270 миллиметров, при этом длина ствола винтовки равнялась 660 миллиметрам. Весил образец 6,8 килограмма без патронов, хотя какой там вес 5 патронов дадут.
Через некоторое время после принятия на вооружения винтовки армией Великобритании компания получила заказ на создание аналогичных образцов оружия, но с некоторыми изменениями. Так, известны образцы со складывающимся прикладом, а так же с встроенным прибором подавления звука выстрела. Имеется так же модель, в которой и приклад складывается и ПБС имеется, но никогда этот вариант оружия не адаптировался под другой патрон, разве что только по спецзаказу, что маловероятно.
В 1990 году производство оружия свернули, за это время было создано всего около 2000 винтовок, и собственно на этом история L96A1 подошла к концу, все, что было далее это уже немножко другое оружие, а если точнее, то продолжение развития этой винтовки.
Как уже было сказано выше, еще на стадии проектирования оружия винтовкой заинтересовались в шведской армии. Так как требования у армии Великобритании и шведской армии несколько отличаются, что не удивительно, ведь речь идет о высокоточном оружии, а даже климат стран разный, то нет ничего удивительного и в том, что отдельные моменты в L96A1 шведов не устроили. Именно под их требования, а именно безотказность работы оружия при низких температурах, была создана модель Arctiс Warfare, которая хоть и базировалась на все той же L96A1, но стала новой отправной точкой для других моделей оружия, в том числе и для крупнокалиберной снайперской винтовки, но о ней позже.
Для шведской армии винтовка PM или L96A1 не подходила, чтобы подогнать оружие под требования шведской армии, конструкторам пришлось серьезно поработать со своим детищем и это касалось не только внутренних изменений в оружии, но и внешних. Результатом работы стало то, что оружие было принято на вооружение армии Швеции в 1990 году, а в 1992 году снайперская винтовка AW «уделала» еще и немецкие вариации этого оружия, несмотря на не совсем честное соревнование между образцами.
Эта винтовка, несмотря на то, что она проектировалась как оружие для работы в условиях пониженной температуры окружающей среды, получила распространение в Бельгии, Ирландии, Франции, Канаде, Малайзии, Новой Зеландии и так далее. А с 1997 года это оружие попало и на гражданский рынок, естественно, с некоторыми ограничениями, которые были на территории, где продавалась винтовка.
Винтовка Arctiс Warfare несамозарядная, с продольно-скользящим затвором, который запирает канала ствола на 3 боевых упора, при повороте на 60 градусов. Длина хода затвора составляет около 100 миллиметров. Интересно так же то, что ход ударника совсем небольшой и равен 6 миллиметрам. Конструкция оружия такова, что даже обледенение того же затвора не станет причиной отказа оружия, однако это не значит, что винтовку можно поливать водой из ведра при -50, так как кусок льда, естественно стрелять не будет, а вот небольшое его количество на работоспособности оружия не скажется.
Основой оружия стала шина из легкого сплава, к которой и крепятся все детали винтовки. Интересным моментом является то, что ствольная коробка сначала приклеивается к шине при помощи чего-то вроде эпоксидной смолы (навряд ли кто-то точно назовет состав этого клея) а потом только детали соединяются при помощи болтов. Сделано это для того, чтобы распределить нагрузку при стрельбе по всей площади деталей, а не только в местах соединения болтами.
Ложе винтовки состоит из двух половинок, которые помимо того, что соединяются между собой еще и закреплены к шине винтовки. Изготовлены эти детали из легкого и прочного полимера, точно из такого же сделан и приклад оружия. Приклад имеет возможность регулировки по высоте упора для щеки, а так же по длине. Для регулировки по длине оружия имеется сменные затыльники, помимо них само основание для затыльников регулируется во всех возможных направлениях, что позволяет использовать оружие в стесненных условиях из неудобных положений.
Усилие спуска варьируется от 1,6 до 2 кгс, производитель говорит о сохранении работоспособности спускового механизма даже при очень сильном загрязнении, но как мне кажется, тут немного слукавили, так как работоспособность любого спускового механизма сохраняется при загрязнении в разумных пределах, а вот качество его работы — это уже другой вопрос.
Прицельные приспособления винтовки чаще всего состоят из целика и мушки, однако далеко не всегда они присутствуют как запасной вариант прицельных приспособлений на случай выхода из строя оптического прицела. В отдельных вариантах оружия открытые прицельные приспособления отсутствуют при этом возможности их установки как таковой нет, так как между двумя планками крепления на оружии небольшое расстояние. Хотя на дистанцию 400 метров вполне возможно вести огонь и с прицельными приспособлениями, между которыми такое небольшое расстояние, но в комплекте с оружием их нет.
Вообще, есть два варианта открытых прицельных приспособлений, которые поделили на шведские и бельгийские. Шведский вариант имеет барабанный диоптрический целик с дистанциями ведения огня от 200 до 600 метров с возможности регулировки по горизонтали. В бельгийском варианте целик откидной диоптрический с максимальной дистанцией ведения огня до 400 метров. Помимо этого, есть и другие варианты открытых прицельных приспособлений.
Стандартный вариант винтовки Arctiс Warfare может быть в двух вариантах – под патроны 5,56х45 и 7,62х51. Оружие отличается между собой только стволом и незначительно затвором, во всем остальном оно полностью идентично друг другу. Длина ствола оружия равна 660 миллиметрам, общая длина оружия составляет 1180 миллиметров. А вот вес оружия уже не одинаков, так вариант под патроны 7,62х51 весит 6,2 килограмма, под патроны 5,56х45 весит 5,9 килограмма. Питается оружие из отъемных коробчатых магазинов вместимостью 8 и 10 патронов для патронов калибром 7,62 и 5,56 миллиметров соответственно.
Эта винтовка получила дальнейшее развитие. Так в 1993 году было создано оружие, которое уже было ориентировано на рынок США, но в последующем получило распространение по всему миру, речь идет о варианте винтовки с более коротким стволом Arctiс Warfare Police (AWP). Более короткий ствол в данном случае был установлен по причине того, что полиции просто не нужна большая эффективная дальность ведения огня, а вот на более коротких дистанциях до 200-300 метров нужна максимально возможная кучность. В результате уменьшения длины ствола в первую очередь сократились габариты оружия, им стало удобно пользоваться в стесненных условиях, а так же использовать прибор бесшумной стрельбы без увеличения длины оружия до пределов выше разумных. Сокращение длины ствола винтовки позволило увеличить кучность ведения огня на коротких дистанциях, так как при более коротком стволе оружия негативное влияние от вибраций при выстреле намного меньше.
Снайперская винтовка Arctic Warfare Police может быть в двух вариантах под патрон 7,62х51 и патрон 6х51, так как гильзы у боеприпасов практически одинаковые с тыльной стороны, то отличаются между собой эти варианты винтовок только стволами, при этом длина стволов одинакова и равна 610 миллиметрам. Общая же длина оружия составляет 1120 миллиметров. Вес винтовки без боеприпасов и в первом и втором варианте около 6,5 килограмм.
Питается аппарат из отъемных коробчатых магазинов вместимостью 10 патронов. Нельзя так же не упомянуть об ограниченной партии снайперских винтовок с еще более коротким стволом длиной 508 миллиметров. Вообще в данном случае компания всегда идет навстречу покупателю и готова в короткие сроки адаптировать оружие под достаточно большой список боеприпасов, так что вариантов под самые разные патроны можно встретить достаточно много.
Немалое распространение получили варианты оружия под патроны .300 Win Mag, а так же .338 Lapua Mag. Эти образцы имеют имя Arctiс Warfare Magnum в зависимости от используемого боеприпаса длина их стволов может быть 660 или 686 миллиметров, соответственно длина самого оружия будет 1180 миллиметров или 1206 миллиметров. Вес винтовок около 6 килограмм, питаются они из отъемных коробчатых магазинов вместимостью 10 патронов.
Имеются так же и снайперские винтовки с интегрированных прибором бесшумной стрельбы, которые имеют обозначение AWS (Arctiс Warfare Supressed). Стандартный вариант такой винтовки имеет ствол длиной 660 миллиметров, прибор бесшумной стрельбы располагается вокруг ствола оружия, то есть, одет на него. Стандартным боеприпасом для этой винтовки является патрон .308 Win с дозвуковой тяжелой пулей, однако и тут не все однозначно, так как компания предлагает самые различные варианты оружия под разные боеприпасы.

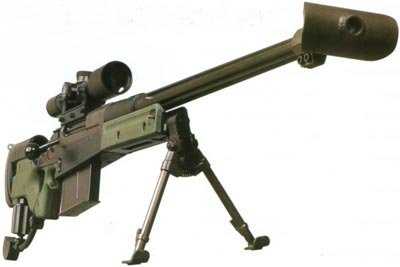

Ну и наконец мы подобрались к винтовке калибром 12,7 миллиметра, а именно AW50. Несмотря на то, что это оружие выполнено на базе Arctiс Warfare, оно имеет некоторые отличия, которые связаны не только с более мощным боеприпасом, который в нем используется. Дело в том, что конструкторам была поставлена задача по созданию винтовки, которая бы могла конкурировать с лучшими крупнокалиберными образцами и конструкторы эту задачу, на мой взгляд, выполнили.
По большому счету, винтовка AW50 представляет собой достаточно простой образец, но кое-что в ней достойно внимания. Так, интересной особенностью оружия является приклад. Дело в том, что приклад винтовки имеет возможность регулировки, как по длине, так и по высоте упора для щеки, однако сам упор перемещается в горизонтальной плоскости вместе с затыльником приклада, то есть он соединен не с самим прикладом, а только с его тыльной частью.
Для компенсации отдачи при стрельбе оружие имеет простой и в то же время эффективный компенсатор отдачи, правда многие отмечают как недостаток то, что после выстрела стрелок может слепнуть на некоторое время из-за пламени. В передней части цевья укреплены складывающиеся и регулируемые по высоте сошки, под прикладом также имеется регулируемая по высоте «нога». Длина оружия составляет 1420 миллиметров при длине ствола 686 миллиметров. Вес винтовки около 15 килограмм. Питается образец из отъемного коробчатого магазина вместимостью 5 патронов.
Таким образом, исходя из всего выше описанного, можно сделать заключение, что винтовка L96A1 — это вариант оружия, созданного в рамках проекта PM, и он является прародителем целой серии снайперских винтовок Arctiс Warfare. При этом ставить между оружием знак равно будет явно некорректно, так как, несмотря на свою схожесть, это все-таки разные образцы. По этой причине нельзя назвать Arctiс Warfare как L96A1, равно как и наоборот.
/Кирилл Карасик, topwar.ru/
army-news.ru

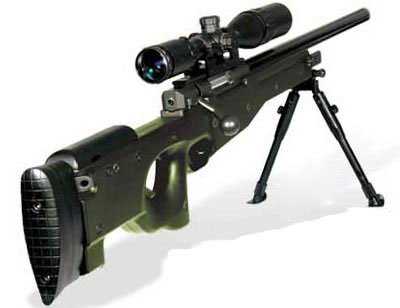

Снайперская винтовка L96A1 (Великобритания)
В начале 80-х годов британская армия начала поиски снайперской винтовки, призванной сменить ветерана «Ли-Энфилд» образца L42, исправно служившего с 50-х годов. Свои опытные образцы представили различные производители, и после долгих утомительных испытаний выбор был сделан в пользу «снайперской винтовки модель PM», разработанной компанией «Экьюреси Интернешонал» в Портсмуте под руководством М. Купера, принятой в 1986 году на вооружение под обозначением L96A1. Внешний облик L96A1 заставил многих членов комиссии недоуменно поднять брови, но напряженные испытания показали, что конструктор знал, что делает.
Традиционное деревянное ложе отсутствует; вместо этого винтовка L96A1 собрана на алюминиевом каркасе, покрытом оболочкой из высокопрочной пластмассы. Подобная конструкция обеспечивает то, что винтовка останется пригодной даже при повреждении ложа; если каркас останется цел, из винтовки можно вести огонь даже при полностью удаленной пластмассовой «отделке». Далее, эта конструкция позволяет забыть о таинственном и загадочном искусстве «укладки» ствола с коробкой в дерево, что значительно упрощает обслуживание и ремонт винтовки.
Винтовка имеет «плавающий» ствол с дульным тормозом-пламегасителем. Ствол из нержавеющей стали вворачивается по резьбе в удлиненную ствольную коробку, придавая ей дополнительную жесткость, а к стволу прочно приворачивается запорное кольцо с боевыми выступами. Три выступа затвора входят в это кольцо и при повороте рукоятки запирают ствол. Четвертым выступом служит рукоятка затвора, входящая в паз в ствольной коробке. Подобная конструкция с запорным кольцом упрощает производство; по мере износа при увеличении зазора между донышком гильзы возможна установка нового кольца за считанные минуты. Как показывает опыт, ствол сохраняет точность боя после 5000 выстрелов и более.
Затвор поворачивается на 60°, при этом две трети взвода курка происходят во время его открывания, а последняя треть — во время закрывания, что более равномерно распределяет усилия по перезаряжанию. Ударнику нужно пройти всего 6 мм до капсюля, что дает очень малое время срабатывания. Предохранитель блокирует спусковой крючок, запирает рукоятку затвора и блокирует ударник, что полностью исключает возможность случайного выстрела.
Ударный механизм схож с известной спортивно-охотничьей винтовкой «Винчестер Модель 70». На тыльной части затвора справа расположен флажок предохранителя, имеющего три положения: в заднем запираются ударник и затвор, в среднем возможно извлечение затвора и разборка, переднее положение – боевое. Управлять флажком затвора можно большим пальцем правой руки без отрыва кисти от ложи. Спусковой механизм собран в отдельном корпусе. Спуск – с предупреждением, усилие его регулируется от 1 до 2 кг.
Простой и прочный кронштейн позволяет быстро снимать и устанавливать оптический прицел без нарушения правильного боя. На «армейской» модификации имеются регулируемые на дальность до 700 м механические прицельные приспособления, но, в качестве основного, устанавливается прицел L1A1 «Шмидт и Бендер» класса 6х42 или прицел LORIS «Геодезис Дефенс», выполненный заодно с лазерным дальномером. L96A1 обеспечивает высокую точность стрельбы на дальности до 800 м и ведение беспокоящего огня до 1000 м. Отклонение попадания на дальностях прицельной стрельбы не превышает половины угловой минуты.
Ложа спортивного типа с вырезом под палец в прикладе образована двумя симметричными деталями из армированного литого нейлона, скрепленными винтами. Затылок регулируется надставками, верхний гребень приклада («щека») – постоянный. Опорой при стрельбе служат складные сошки, шарнирно крепящиеся к раме на торце цевья.
Винтовка L96A1 продается также на коммерческом рынке в различных модификациях: «Лонг Рэйндж» под патрон 7 мм «ремингтон магнум» или .300 «винчестер магнум», «каунте-Террорист» калибра 7,62 мм, «Модерэйтед» с интегрированным глушителем, «Инфантри» с нерегулируемым оптическим прицелом. Модификация «Лонг Рэйндж» — однозарядная, остальные — магазинные. Конструкция винтовки обеспечивает возможность ведения непрерывного наблюдения за целью в течении длительного времени без переутомления стрелка.

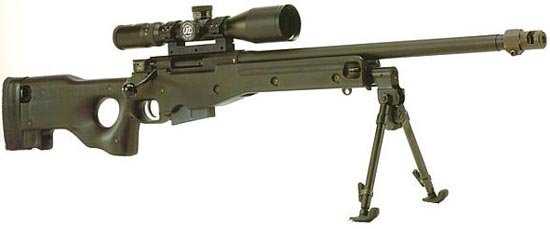

«Арктический» вариант винтовки получил индекс AW. Затворный механизм работает при температуре до -40 градусов С. Длина ствола может составлять от 610 до 660 мм. В службе SAS выбрали винтовку AW (1990 г.) калибра 7,62 мм. Такие винтовки снабжаются прицелами типа 12х50 или 10х42 с переменной кратностью от 2,5х до 10x. Кроме того, в принадлежность входит съемный открытый прицел до 600 м: мушка с ограждением крепится на дульном тормозе, регулируемый диоптрический прицел – на ствольной коробке. Модель AWS (Supressed) снабжена «интегрированным» двухкамерным глушителем. Замена обычного ствола на ствол с глушителем занимает около 3 минут. Дозвуковой боеприпас обеспечивает точную стрельбу на дальности до 300 м. Для полиции предложена модель AWP того же калибра, но под патроны типа «Федерал 308М».
От AW ее отличают также увеличенный на 0,5 кг вес, несколько меньшая прицельная дальность, более широкие пределы регулировки затылка приклада, отсутствие дульных устройств, сменные сошки. Спусковой механизм регулируется с помощью потайных винтов по усилию и длине хода спуска. Ложа AWP выполняется из черного пластика, а ствол воронен в отличие от «зеленых» L96A1 и AW. Для переноски винтовки служит жесткий чемодан с отделениями для сменных элементов (сошки, прицелы, ремень) и принадлежности. В настоящее время L96A1 и члены ее «семейства» считаются наиболее точными снайперскими винтовками военного и полицейского типа в данном калибре.
Варианты винтовки поставляются и в другие страны: AW закупили, в частности, Швеция (винтовка получила индекс PSQ-90), Бельгия, Ирландия, Канада, Новая Зеландия, Оман. В Швеции к винтовке может быть применен патрон «.300 FFV АР», увеличивающий прицельную дальность до 1100 м. Винтовка L96A1 уже снята с производства; на смену ей пришла винтовка «второго поколения» модель Эй-Даблъю. Однако L96A1 экспортировалась в двадцать стран и еще долгие годы останется на службе.
Тактико-технические характеристики L96A1
Патрон: 7,62×51 НАТО
Полная длина:1124 мм
Длина ствола: 654 мм
Масса: 6,50 кг
Нарезы: 4 правосторонних
Начальная скорость пули 840 м/с
Емкость магазина: 10 патронов
Маркировка
«CR 156 GA ACCURACY INTERNATIONAL ENGLAND NATO», номер ложи;
заводской номер (все на левой стороне ствольной коробки).
Предохранители
Флажковый неавтоматический предохранитель с левой стороны позади ствольной коробки. Предохранитель запирает затвор, спуск и ударник; затвор не может быть заперт при включенном предохранителе, а предохранитель не может быть включен до взведения ударника.
Разряжение
Защелка магазина расположена позади его гнезда. Отсоединить магазин, опорожнить его. Поставить флажок предохранителя в положение «огонь» (переднее). Открыть затвор, чтобы извлечь патрон, который может находиться в патроннике. Осмотреть патронник и направляющий паз, закрыть затвор, нажать на спусковой крючок, примкнуть пустой магазин.
www.dogswar.ru
Снайперская винтовка EDM Arms M96 Windrunner предназначена для борьбы со снайперами противника, поражения его легкобронированной техники, РЛС, артиллерийских и ракетных установок, авиационной техники на стоянках, живой силы. За основу при разработке была взята однозарядная винтовка Omni .50 образца 1990 года, конструкции Билла Ритчи (Bill Ritchie), конструктора и основателя фирмы EDM Arms. Сначала винтовка называлась Windrunner XM107, позже получила название Windrunner М96. Винтовка выпускалась под стандартные патроны .50 BMG и .338 Lapua Magnum. Также винтовка выпускалась под специальные патроны калибра .408 XM, Винтовка под патроны калибра .408 XM послужила базой для разработки винтовки CheyTac M-200 Intervention, которая с 2001 года с небольшими переделками выпускается фирмой CheyTac LLC, патрон соответственно получил название .408 CheyTac. Винтовка EDM Arms М96 магазинная, с ручной перезарядкой. Затвор продольноскользящий, рукоятка затвора на правой стороне. Канал ствола при выстреле запирается поворотом затвора с постановкой его на боевые выступы. Ударно — спусковой механизм аналогичен ударно — спусковому механизму винтовки Remington 700. Ползунок включения механического предохранителя расположен на правой стороне оружия, перед рукояткой затвора. Ствол сменный, он фиксируется к ствольной коробке гайкой с винтовой резьбой, в походном положении его можно открутить от корпуса винтовки. Приклад выполнен из армированного пластика, в походном положении он телескопически вдвигается вдоль ствольной коробки. Кнопка фиксации длинны приклада на левой стороне. На ствольной коробке сверху расположена планка Пикатинни для крепления оптического или ночного прицела, который на данный тип винтовок устанавливается не менее чем 10 кратный. Кроме основных сошек, которые в походном положении складываются назад, вдоль магазина, на прикладе имеется дополнительная сошка. В походном положении винтовка укладывается в специальный кейс, предварительно разобранной на несколько крупных узлов (ствол, затвор, ствольная коробка с вдвинутым прикладом и сошкой).
|
gundata.ru
Штурмовая винтовка (автомат) Robinson Armament M96 / RAV02 (США)
| M96 в стандартной конфигурации |
В 1996 году небольшой молодой компанией Robinson Armament Co была начата разработка новой винтовки, которая в 1999 году была представлена под обозначением M96.
Новая винтовка была создана на базе системы стрелкового оружия Stoner 63 — известного конструктора оружия Юджина Стонера.
M96
неполная разборка
Концептуально и компоновочно винтовка M96 повторяла идею модульности, заложенную Ю. Стонером в начале 1960-х годов, и отличалась главным образом от системы Stoner 63 тем, что была разработана в первую очередь для продажи на гражданском рынке, что исключало возможности ведения автоматического огня и не предусматривало ленточного питания.
Вскоре винтовка M96 была модернизирована под нужды военных и полицейских структур. И в 2002 году компания Robinson Armament выпустила вариант винтовки М96 под обозначением RAV02, снабженный режимом огня очередями и являющимся полноценной штурмовой винтовкой.
При этом штурмовая винтовка RAV02 предлагалась уже сразу в трех калибрах — 5.56х45 мм НАТО и советских 7.62х39 мм и 5.45х39 мм. В случае применения патронов калибра 5.56х45 мм НАТО использовались магазины от винтовки M16, а в случае советских 7.62х39 мм и 5.45х39 мм — стандартные магазины от автоматов Калашникова АКМ и АК-74 соответственно.
Кроме того модернизированная конструкция винтовки в варианте RAV02 была оснащена направляющими типа Picatinny на ствольной коробке и цевье для крепления оптики и различных аксессуаров (ручка, подствольный гранатомет, фонарь и т.д.).
 |

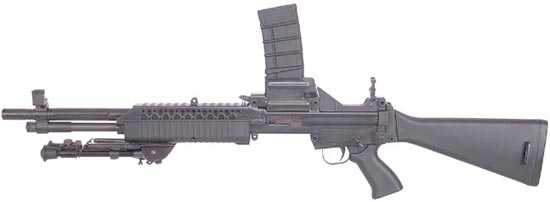

| M96 в конфигурации с верхней подачей патронов и коротким стволом |
Автоматика винтовок работает за счет отвода части пороховых газов из канала ствола.
| M96 | RAV02 | |
| Калибр, мм | 5.56х45 | 5.56х45 5.45х39 7.62х39 |
| Длина, мм | 1016 | |
| Длина ствола, мм | 508 | |
| Вес, кг | 3,48 | |
| Магазин, кол. патронов | 30 | |
| Эффективная дальность стрельбы, м | 500 — 600 | |
Газоотводный механизм имеет регулировку для обеспечения работы оружия в неблагоприятных условиях.
Ударно — спусковой механизм позволяет ведение одиночного и автоматического огня.
Флажок предохранителя расположен с левой стороны, над пистолетной рукояткой.
Предохранитель объединен с переводчиком огня и при включении блокирует спусковой крючок и затворную раму.
Стволы быстросъемные, легко заменяются самим стрелком и могут иметь различную длину.
Ствольная коробка выполнена из двух половин, соединяемых поперечными штифтами — верхней и нижней.
Прицел диоптрический, регулируемый, с шагом прицельной шкалы 100 метров.
Приклад, пистолетная рукоятка, накладка на цевье выполнены из ударопрочной пластмассы.
Питание винтовки патронами осуществляется из отъемных магазинов емкостью на 30 патронов.
Серийное производство винтовок М96 / RAV02 было довольно ограничено, и они не нашли широкого распространения на рынке оружия, что отчасти было вызвано высокой ценой оружия.
Чуть позже компания Robinson Armament, используя накопленный опыт при создании М96 / RAV02, разработала более перспективную модульную винтовку XCR.
| RAV02 |
