Гусеничный вездеход «Проект N1»


Гусеничный вездеход"Проект N1" от Михаила Димитрова из Томской области. На сайте "Лунохода.Нет" он зарегистрирован под ником "михаил_83".

Короткое видео о вездеходе.

[media=http://www.youtube.com/watch?v=iTe-2oh8GGc]

Вездеход уже построен и дал возможность разнообразить жизнь своему хозяину. Участвовал во многих походах на труднодоступные озера и болота нашей страны. Об этом много написано на сайте "Лунохода.Нет" и очень много снято видео материала про красоты Томской области. А с чего все началось?

С азарта охотника и рыболова. Нужна была непотопляемая и вездепроходимая техника. Пришлось все создавать своими руками.

Габариты вездехода получились:
Высота-1850 мм.
Длина-3900 мм.
Ширина-2070 мм.
Донором стал ВАЗ-2101, с него взяты-двигатель, КПП (коробка перемены передач), мосты задние.
Подвеска независимая.
Управление фрикционное.

Сварена рама и лодка.


Два задних моста сваренных вместе, передают вращающий момент раздельно на каждое ведущее колесо.

Опорные катки с независимой подвеской подрессоренные пружиной. (первый вариант)

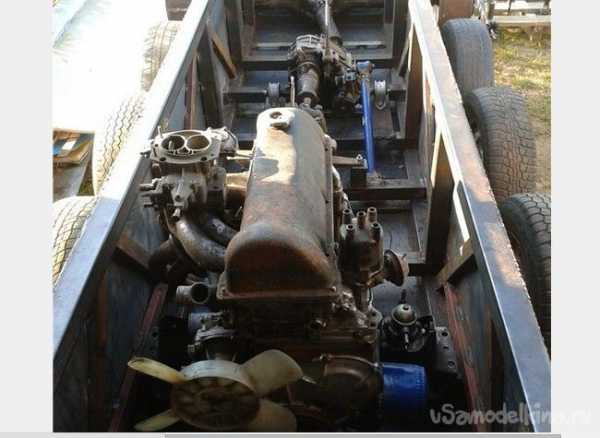

Двигатель от ВАЗ-2101.

Две понижающие коробки перемены передач установлены последовательно.

Двигатель установлен впереди лодки, радиатор внутри лодки, привод звездочки задний.

Фрикционы сделаны из вазовских муфт сцепления, переделанных в двухдисковые.

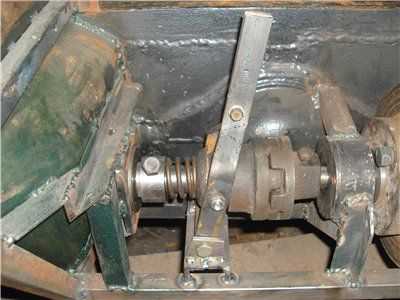

Коробка фрикционов. Внутри установлены муфты сцепления, которые прерывают передачу крутящего момента к одному из задних мостов , в следствии чего происходит поворот вездехода, синхронизация работы ведущих звездочек происходит с помощью цепной передачи. Шаг цепи Z-19.

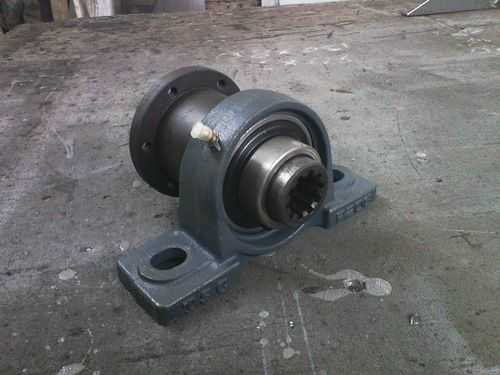

Выжимные подшипники сидят на первичном валу от Оды, так как они длиннее ВАЗовских.

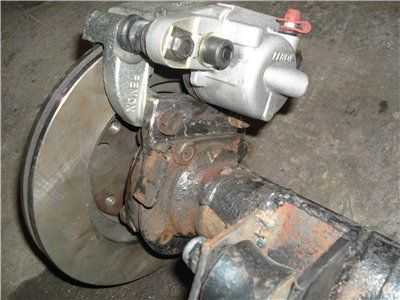

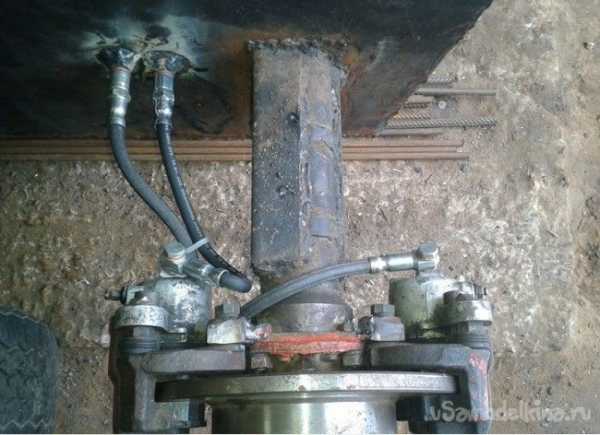

На карданных валах самодельных установлены суппорта для торможения.

Торможение гидравлическое ,дисковое.

Система управления фрикционами и тормозами гидравлическое.

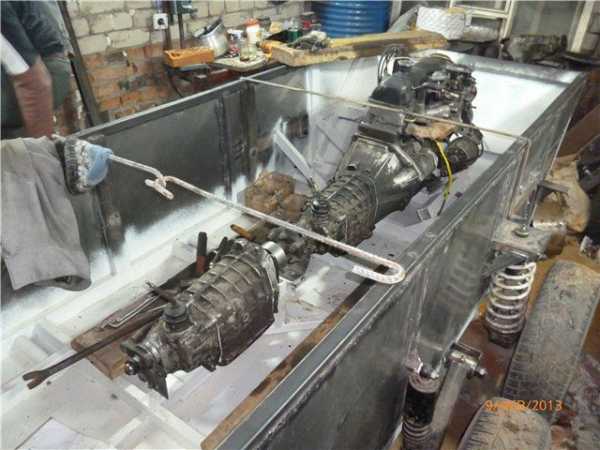

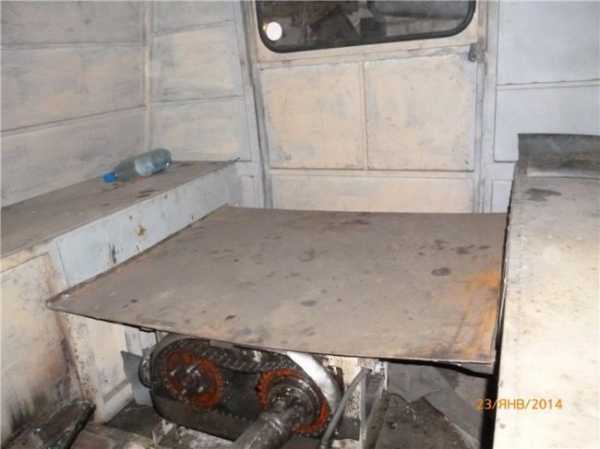

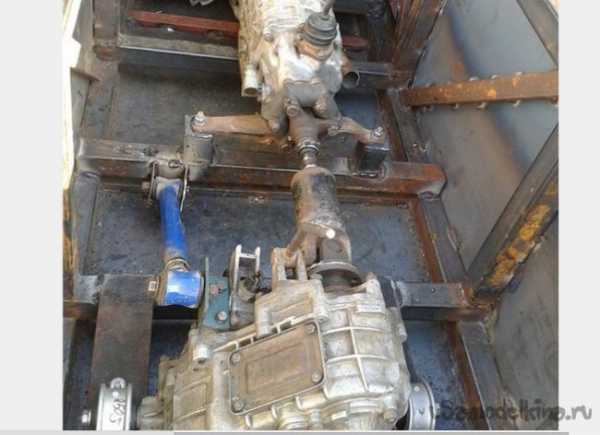

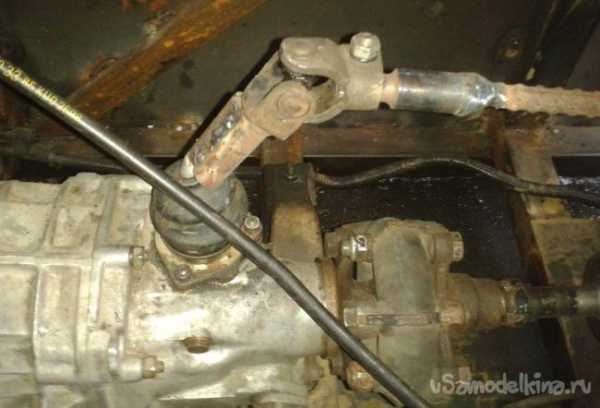

Соединение двух КПП (коробка перемены передач). Сделана промежуточная опора для подшипника.

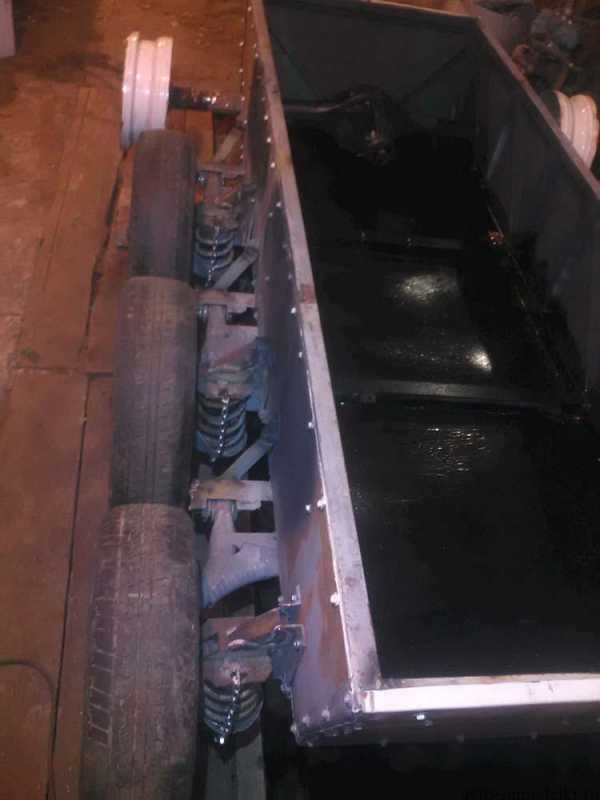

Подвеска доделана и лодка загрунтована.

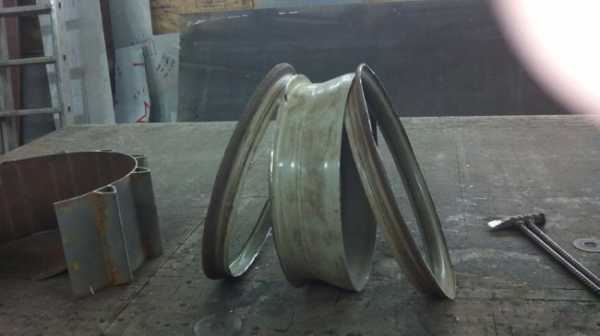

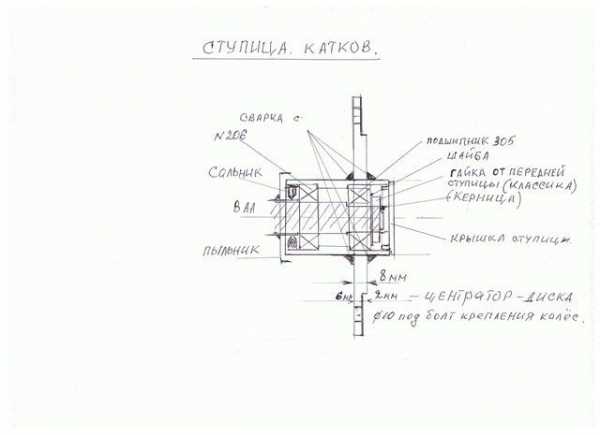

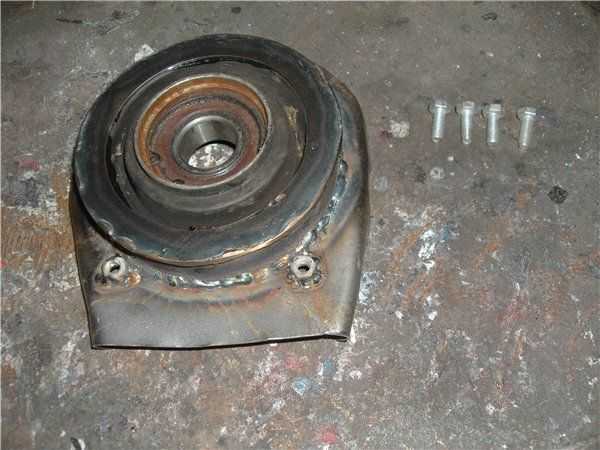

Схема изготовления поддерживающих роликов.
Деталь Д1 приварена с обеих сторон снаружи и изнутри к детали Д2 по диаметру 40.
Деталь Д6 приварена к Д4 снаружи по диаметру 48-это посадочное место под сальник.
Детали Д4и Д5 соединены тремя болтами М8 с деталью Д1.
В детали Д5 отверстие Д47 сделано под заглушку ступицы ВАЗ.










Установка топливных баков.

Первый выезд из гаража.



Первый выезд из гаража. видео

[media=http://www.youtube.com/watch?v=cqhh0LRSm40]

Обкатка в лесу.

[media=http://www.youtube.com/watch?v=lhnceQSC-BM]

Очень много видео про обкатку. Ссылку дам в конце статьи, там не только обкатка, но и походы и красоты природы.
Обшивка кузова.


Установка задней двери.

Обшивка передней части вездехода.

Обучаем плавать вездеход. видео

[media=http://www.youtube.com/watch?v=PlfI3CKs7vg]

После обкатки решил пружинные подвески поменять на балансирные, чтобы избавиться от слабых пружин, взятых от ВАЗ, которые собирают грязь и траву на себя.Установлена ось балансира.




На ось одел ступицу от УАЗа.

Доделаны балансиры.

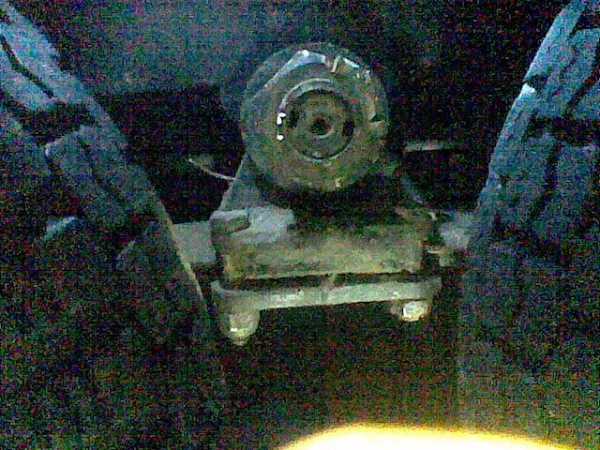

Крепление оси опорного катка к рессоре от КАМАЗА толщиной 18 мм. Рессора будет балансиром.

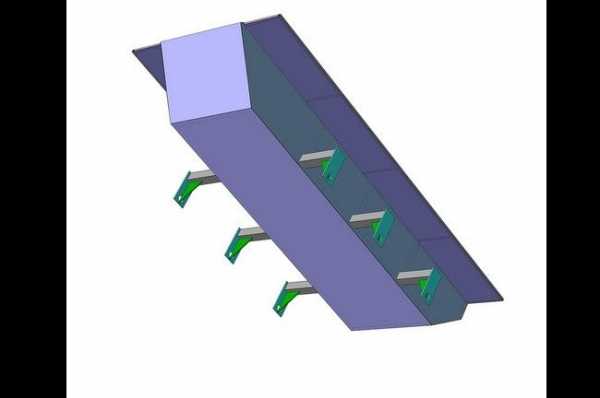

Схема крепления опорных катков и оси балансира к корпусу лодки.

Работа балансиров.

Ходовая переделена.

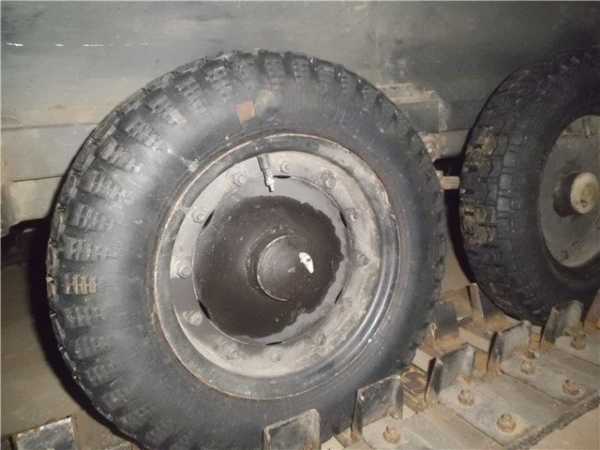

Из-за жесткости хода, перешел обратно на пневматические колеса на опорных катках, что потребовало переделки клыков. видео.

[media=http://www.youtube.com/watch?v=a406Ra_rWgw]

Переделка направляющих клыков на гусенице.


Момент изготовления направляющих клыков.


Обкатка по зимнему лесу. видео

[media=http://www.youtube.com/watch?v=lUWp045ZMuo]

Кабина водительская.

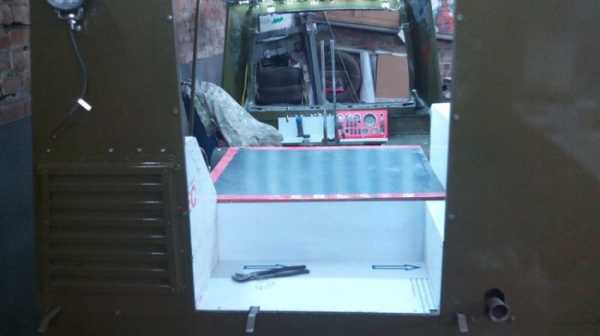

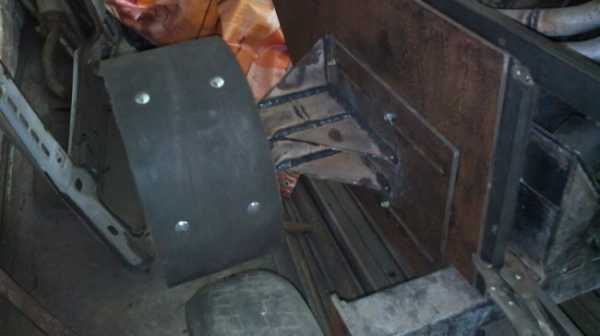

Места для пассажиров и груза.

Большой объем грузового отсека.

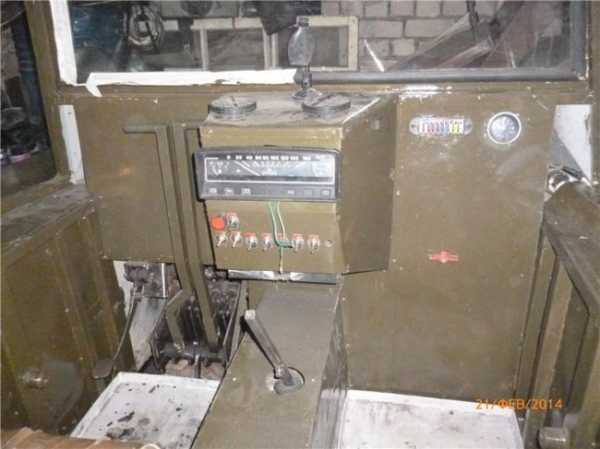

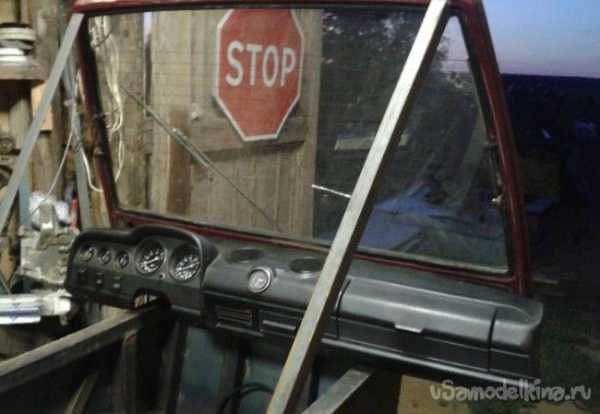

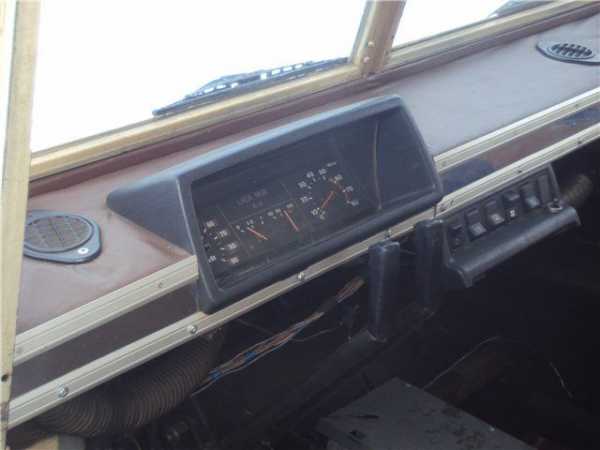

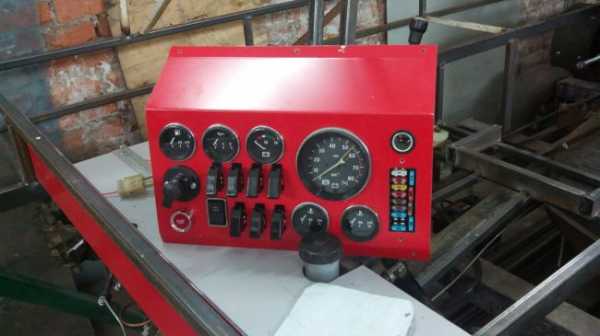

Кабина покрашена ,установлено лобовое стекло, выведены все приборы на доску.

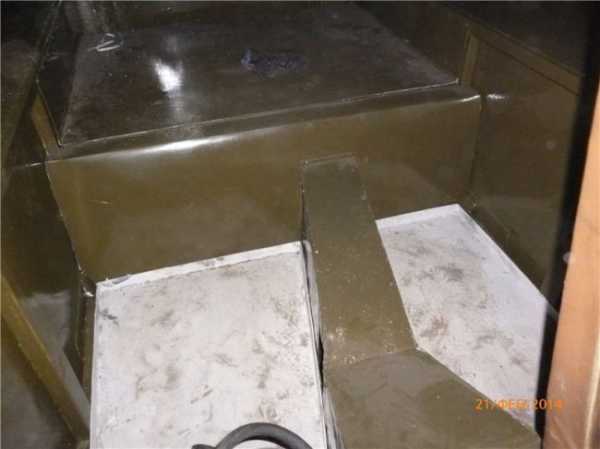

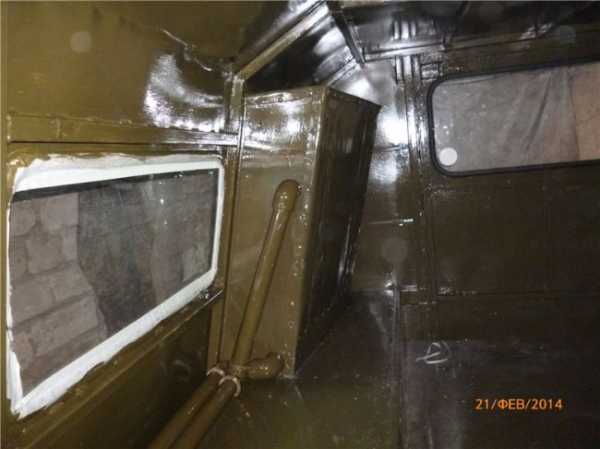

Грузо-пассажирский отсек покрашен.

Врезал боковое обзорное стекло.

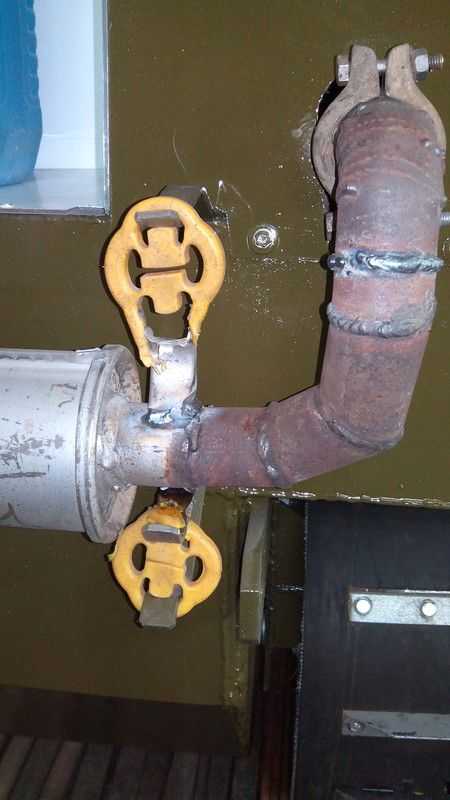

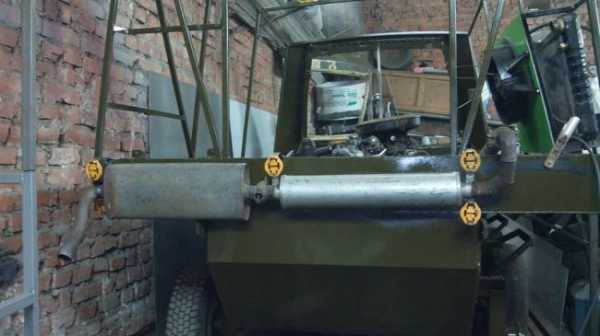

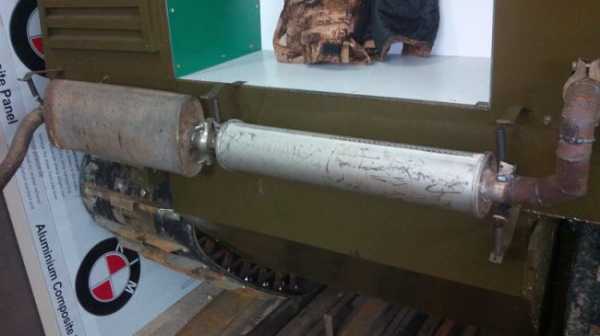

Установил фары и вывел глушитель на крыло.

Приходит вездеход потихоньку к окончательному виду.



Очень много видео про испытания на снегу и сделанные выводы на сайте "Лунохода.Нет"

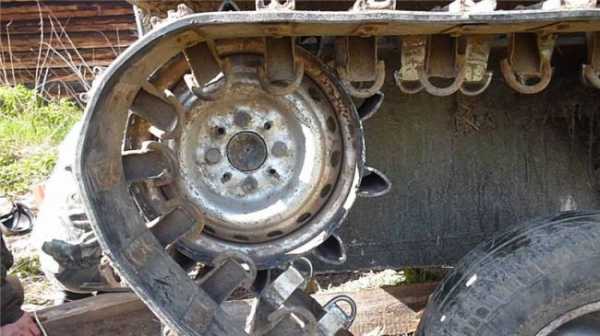

Увеличен шаг звезды и доработан с учетом растяжения транспортерных лент из которых изготовлены гусеницы.



Перевозка автосамоделки в кузове ГАЗ-53 к месту будущих испытаний.


Место дислокации базы испытаний.
Очень увлекательный рассказ про испытания и поездки по лесу, болоту я опускаю, заинтересованные могут посмотреть и почитать в первоисточнике.

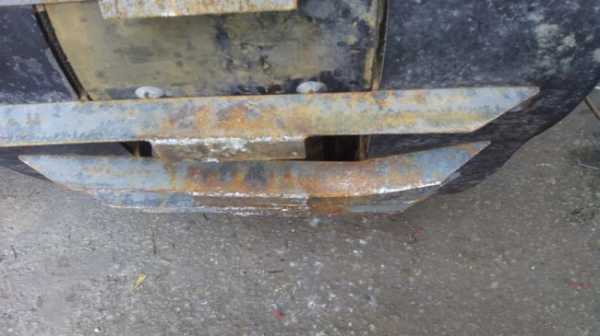

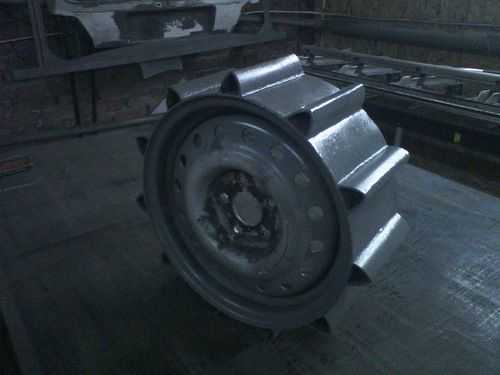

Установлены на звезде металлические зубья.

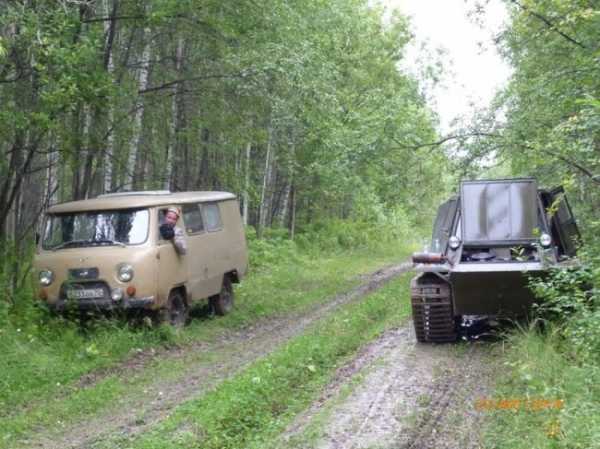

Момент испытания в сопровождении УАЗика. Колеса в цепях.

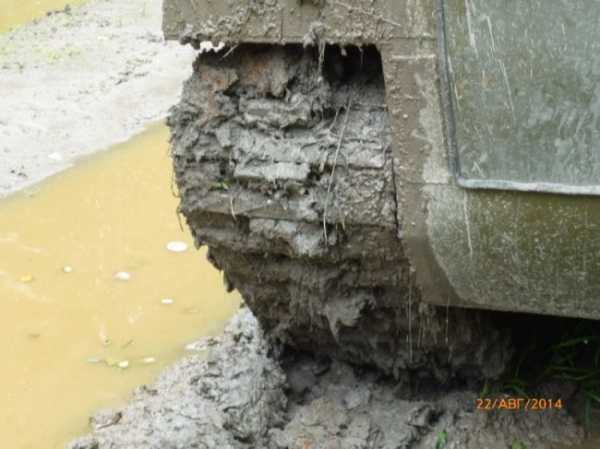

Очень качественная российская глина.

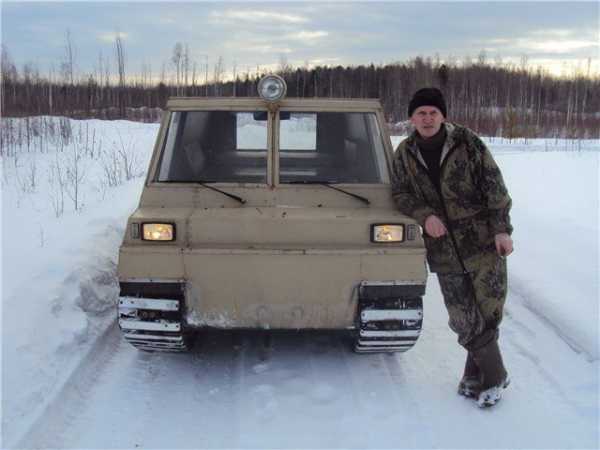

В настоящее время вездеход трудится на радость своему хозяину Михаилу Димитрову, который выкладывает все новые фото и видео репортажи со своих увлекательных походов.
Все видео о "Проекте N1".
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Гусеничный вездеход «Пойдет!»

Гусеничный вездеход "Пойдет!" от Макеева Антона Сергеевича, жителя Санкт-Петербурга, заядлого охотника и рыболова. Для обследования болот под Санкт-Петербургом с бригадой из 4-ех человек решено было создать вездеход.

Тактико-технические характеристики.
Длина вездехода-4000 мм.
Ширина вездехода-2000 мм.
Ширина гусениц 400 мм.
Лодка герметичная с возможностью плавания.
Двигатель от "Нивы".
КПП (коробка перемены передач) от "Нивы".
Раздаточная коробка от "Нивы".
Два редуктора от главной передачи ВАЗ-2104.
Опорные катки- колеса от классики восемь штук.
Подвеска независимая с балансирами и амортизаторами на каждое колесо.
Каркас лодки алюминиевый из профильной трубы 80х40 мм.
Обшивка листом алюминия толщиной 4мм.
Варится корпус лодки из алюминия под аргоном.
Для корпуса применяется профиль из алюминия 80х40х6 мм.

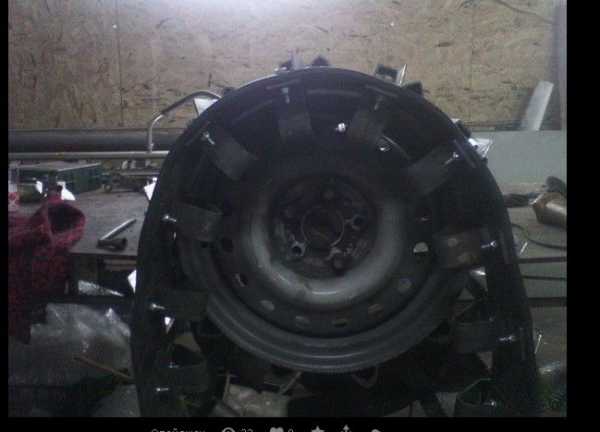

Ведущее колесо из 10 зубьев обшито транспортерной лентой толщиной 7 мм.

Ось подвески опорного колеса.

Косынка усиления рычага балансира.

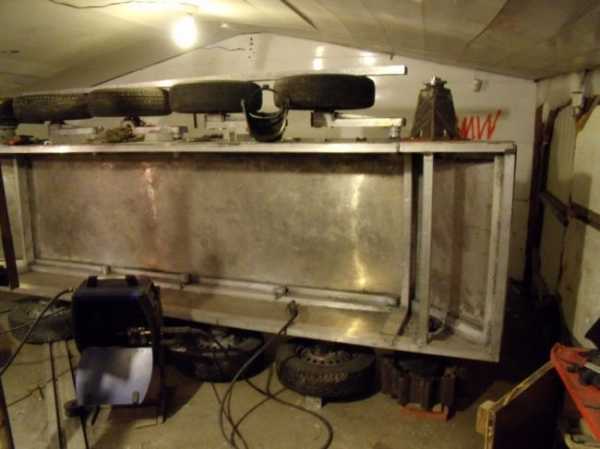

Опорные катки собраны на корпусе лодки.

Ось ведущего колеса снаружи корпуса лодки.

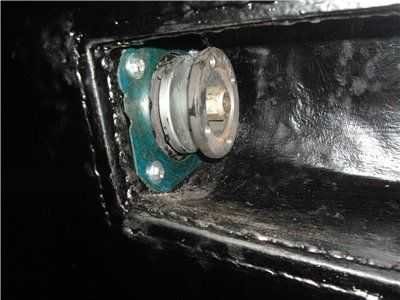

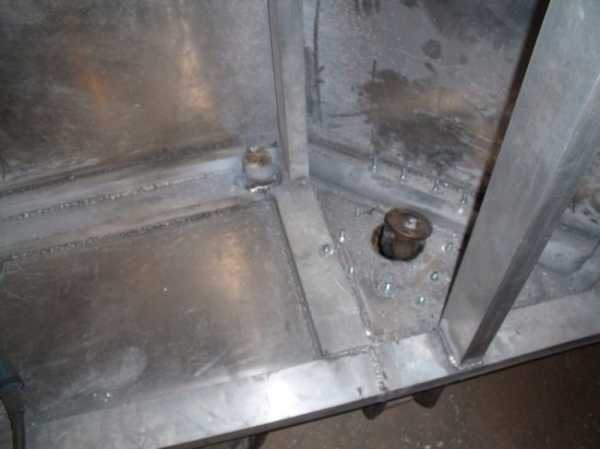

Ось колеса внутри лодки.

Амортизаторы применены от мотоцикла "Днепр".

Колеса от классики R13.

Ось балансира.

Упор для амортизатора приварен к корпусу лодки.

Ось балансира изнутри.

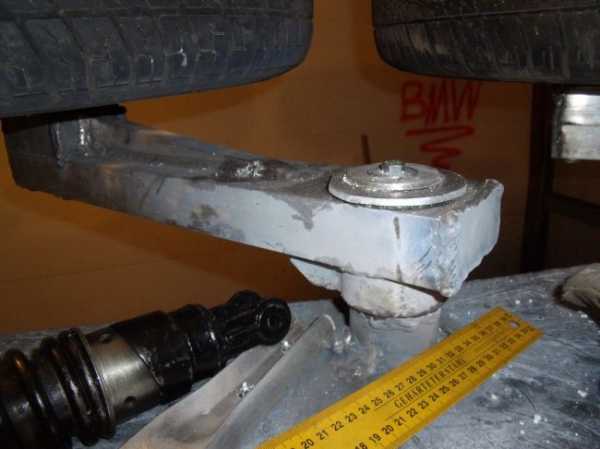

Балансир.

Ведущие звездочки.

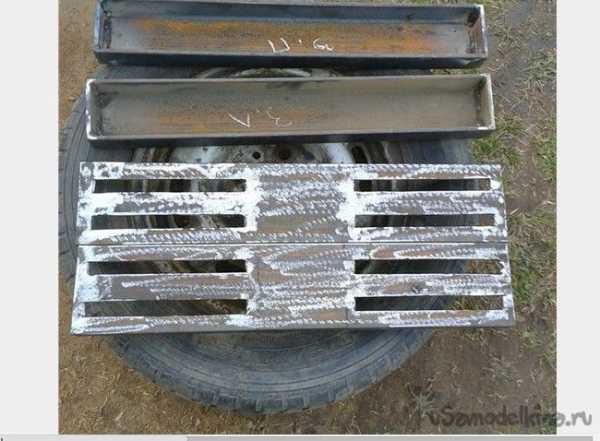

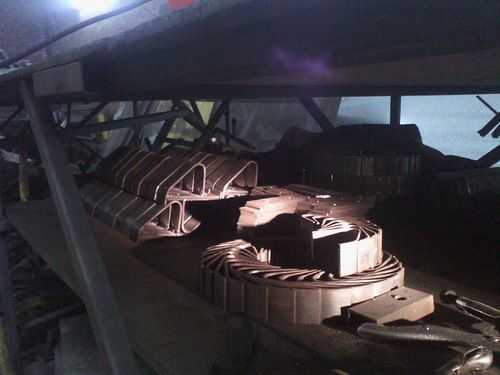

Трак из алюминия с усилениями.

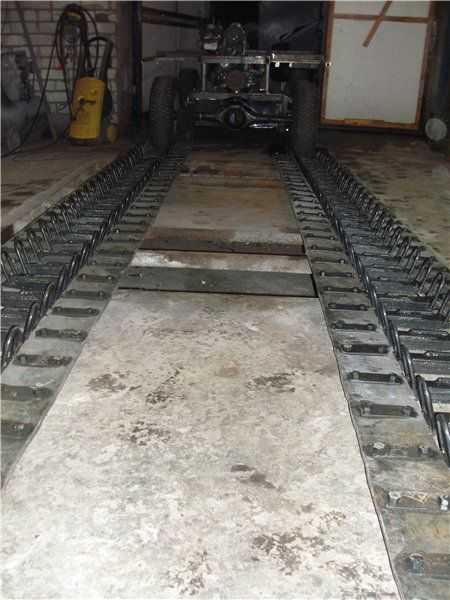

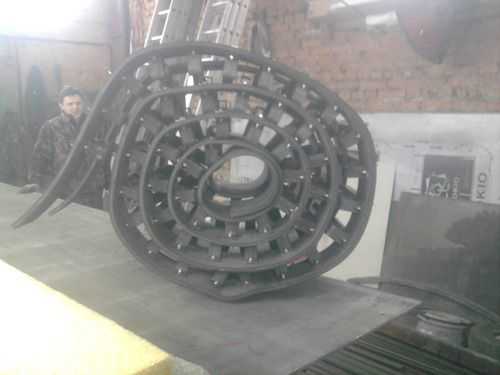

Гусеница собрана.

Момент сборки гусеницы. Применяется транспортерная лента толщиной 10 мм с трехслойным кордом. Ширина ленты 120 мм.

Ограничительные клыки из алюминия.

Ограничители прикручиваются двумя болтами к транспортерной ленте.

Опорные колеса собраны.

Ось ведущей звезды усилена.

Гусеница одета на ходовую часть автосамоделки.

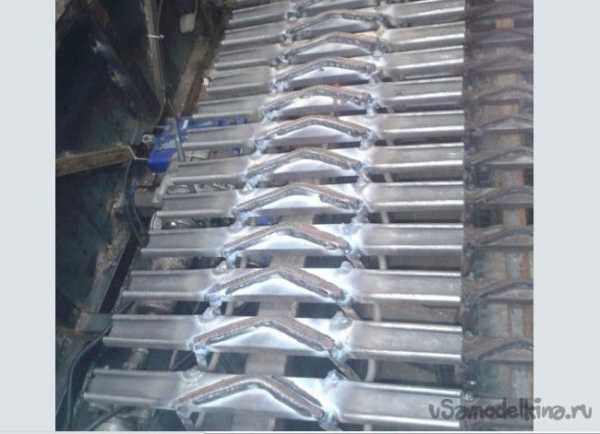

Траки из алюминиевого профиля.

Вторая гусеница готова.

Два главных редуктора сварены друг с другом.

Вал карданный для передачи вращающего момента от раздатки "Нивы" к редуктору моста.

Передача вращающего момента от редуктора моста к ведущей звездочке.

Применяется короткий самодельный карданный вал .

Независимая подвеска на балансирах.

Ось подвески внутри приварен к корпусу лодки .

Длина балансира.

Высота амортизатора.

Автор проекта.

Коммутатор российского производства для двигателя.

Распределитель зажигания.

Инструменты для сборки.

Гусеница на стенде собрана.

Новый радиатор для системы охлаждения.

Двигатель от ВАЗ-2108.

КПП (коробка перемены передач) и раздатка от "Нивы".

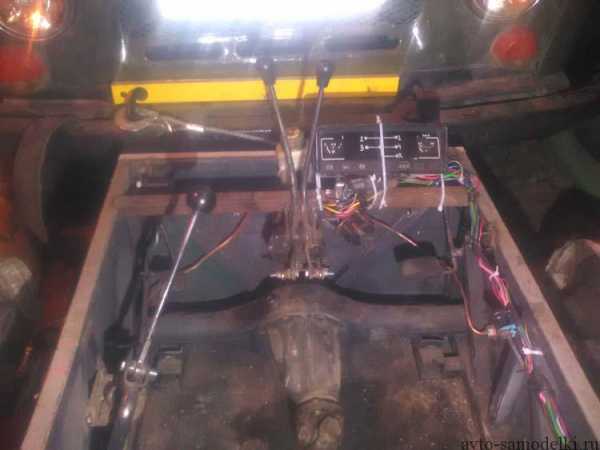

Рычаги управления вездеходом.

Система охлаждения двигателем.

Пластины усиления траков приварены.

Направляющие клыки.

Клиренс получился 480 мм в ненагруженном состоянии и 450 в нагруженном.

Гусеница натянута.

Гусеничный вездеход "Пойдет!" поехал. видео.


А здесь и поплыл. видео.


В данный момент вездеход перегнали на базу и там эксплуатируется.
Всё видео про автосамоделку "Пойдет!"
Удачи Антону Сергевичу Матвееву в деле строительства вездеходов.
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Гусеничный вездеход «Охотник»


Для охотника что важно? Вы скажете меткость, умение подкрадываться, маскироваться и еще много чего. Да, конечно, я с вами согласен.
Но чтобы замаскироваться и сделать заветный выстрел, надо забраться в самую чащу леса, недоступную для других охотников и где водится дичь .
В этом деле Андрею Леоновичу из Можайска,

зарегистрированному на сайте "Луноходов.Нет" под ником bylik, должен помочь его гусеничный вездеход "Охотник", который он собрал своими руками.

"Привет всем строителям гусеничной техники. Вот решился на построить вездеход для охоты и так для покатушек..."-такие цели поставил перед собой Андрей перед началом строительства.

Компоновка вездехода уже можно назвать классической, так как многие предпочитают собирать из агрегатов нашего славного автопрома, а именно гиганта автопрома ВАЗ.

ДВС: ваз-2103
КПП: ваз 4-х ступка
МОСТ: ваз 2101
РК: нива
Привод: передний
Подвеска: отсутствует

Сейчас шаг за шагом рассмотрим как автор претворял в жизнь свою мечту.

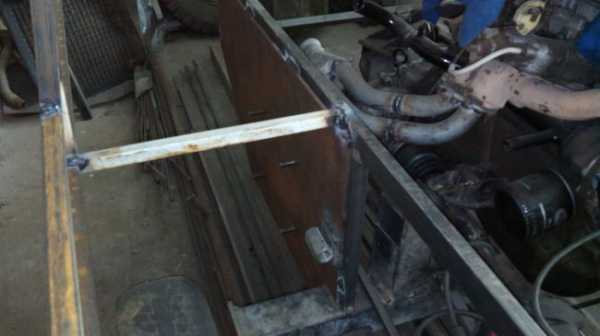

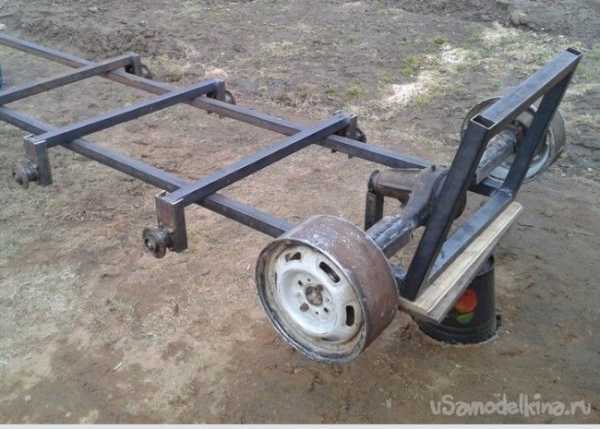

Выставил по размерам основу вездехода, раму, обварил с поперечинами.


Приварил переднюю часть будущего вездехода, закрепил ведущий мост от от ВАЗ 2101, закрепил поперечины и заварил оси для опорных колес, начал изготовление ведущих колес из бывших дисков колеса от ВАЗ.

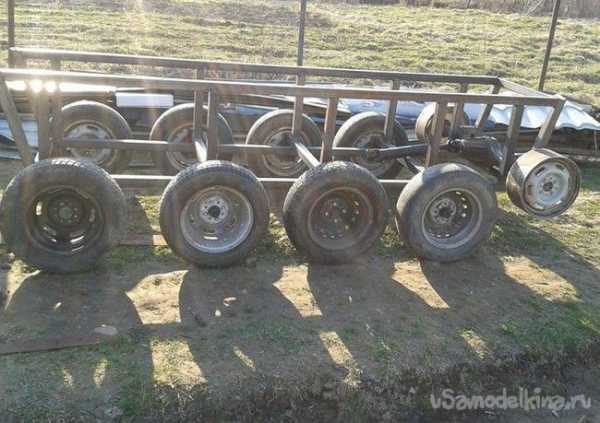

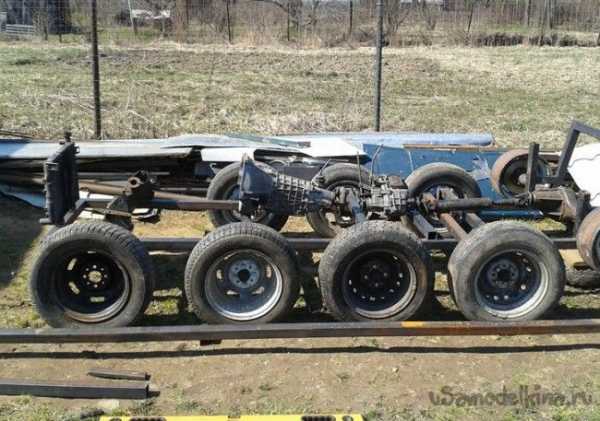

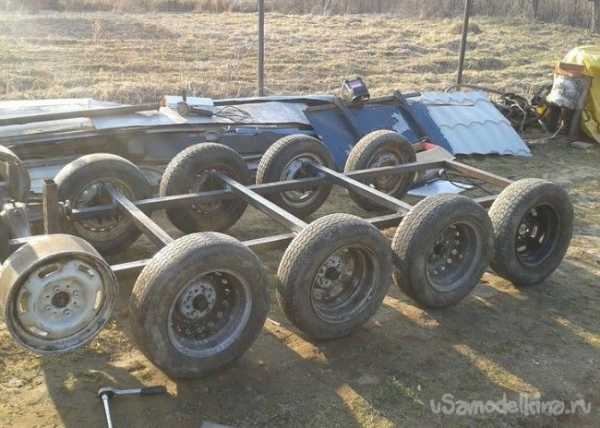

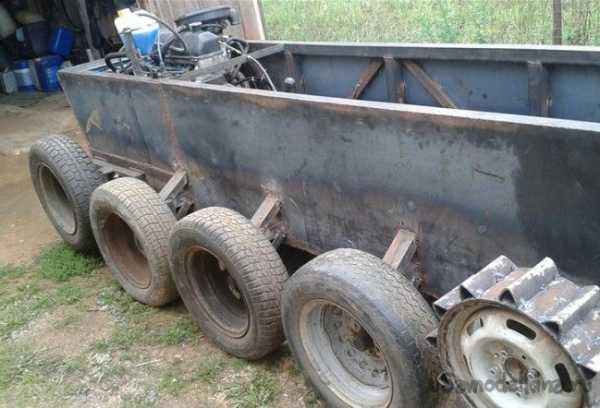

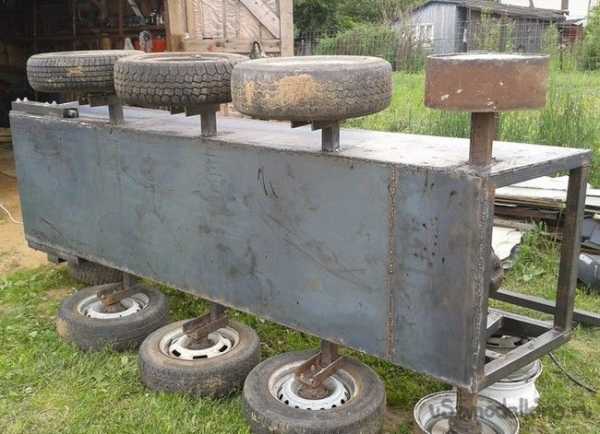

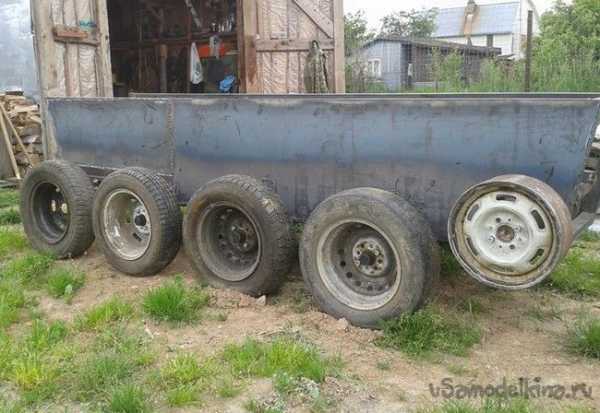

Закрепил все опорные колеса по осям.

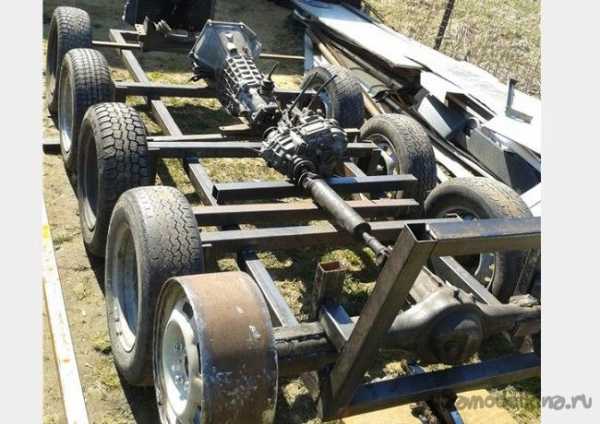

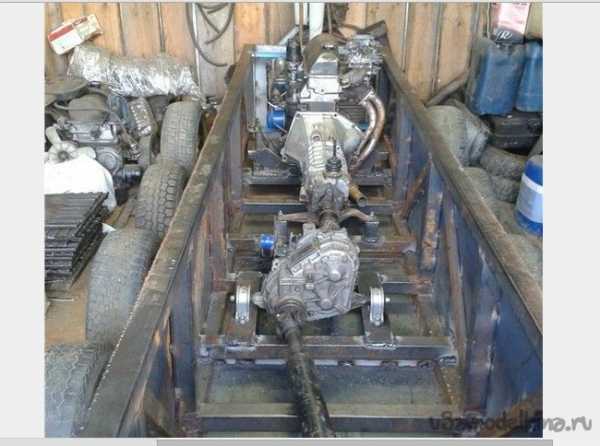

Расстановка по длине вездехода всех агрегатов.

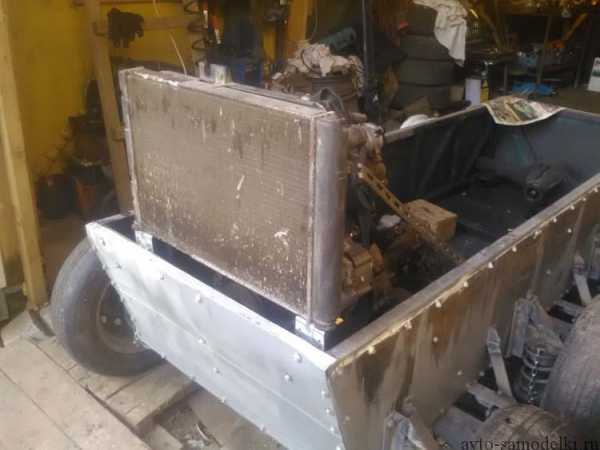

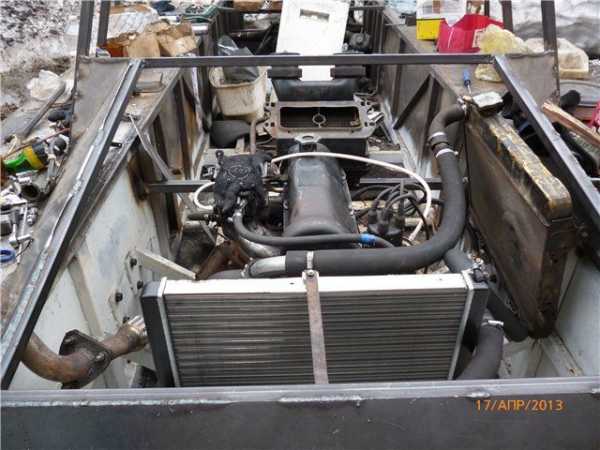

Установка радиатора.

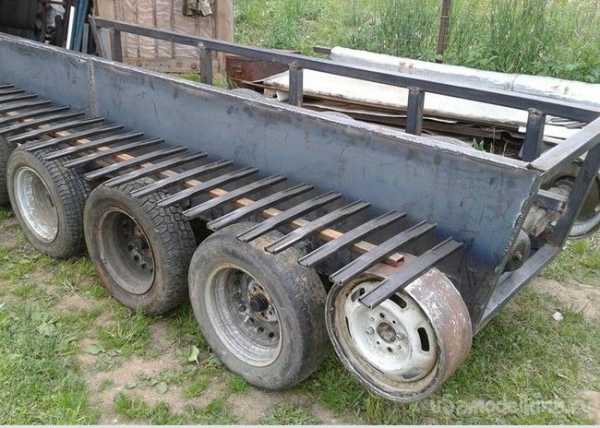

Сварил боковины лодки, ведь вездеход будет плавающим, то есть амфибия, чтобы преодолевать водные преграды.

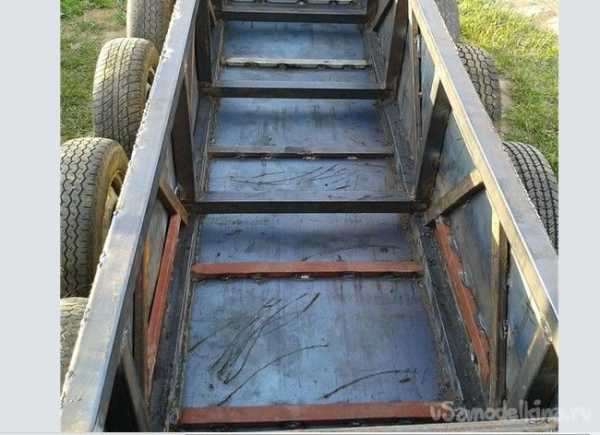

Обварил все стыки.

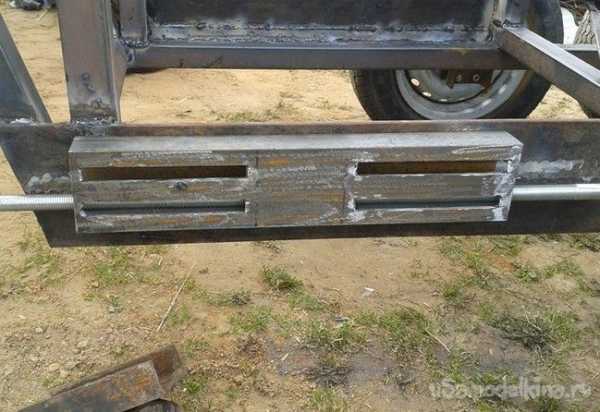

Заготовка корпуса для установки винта натяжения для ленивца.

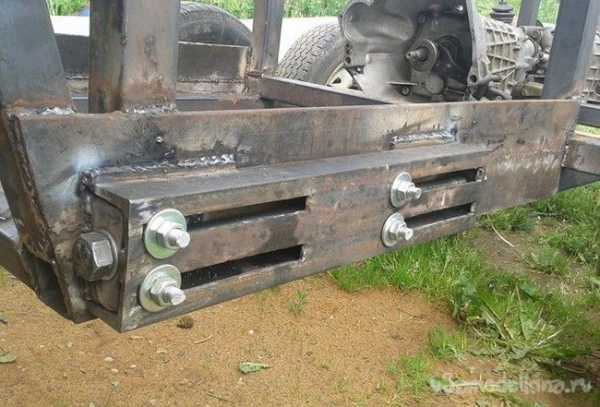

Сборка механизма натяжения.

Внутри наружного швеллера приварена широкая гайка на М24, в нее вворачивается шпилька. На конце шпильки законтрогаены между собой еще две гайки на М24, чтобы шпилька крутилась на одном месте.

Чтобы механизм работал, расслабляются четыре гайки на М19 и ключом на S24 начинаем крутить гайку по часовой стрелке и гусеница начинает натягиваться.


Обварил днище листом из металла толщиной 1 мм. Шов должен быть герметичным, чтобы вода не просачивалась.


Обварил стыки изнутри.

Начал подготовку к изготовлению гусеницы .

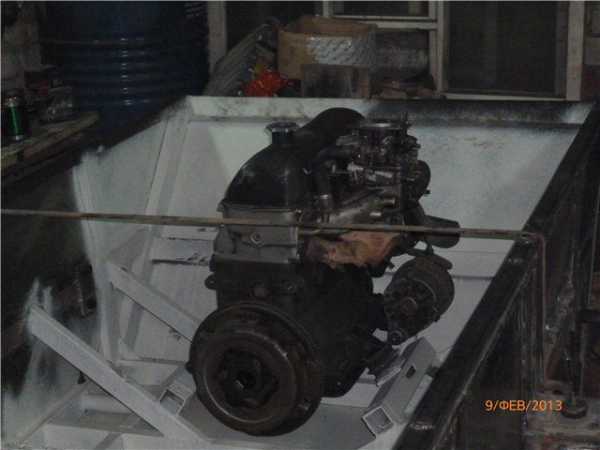

Прикинул, где будет стоять двигатель.

Закрепил двигатель на подушки.

Закрепил коробку, подогнал карданный вал.

Закрепил понижающий редуктор в виде раздатки.

Установил к радиатору вентилятор с электроприводом.

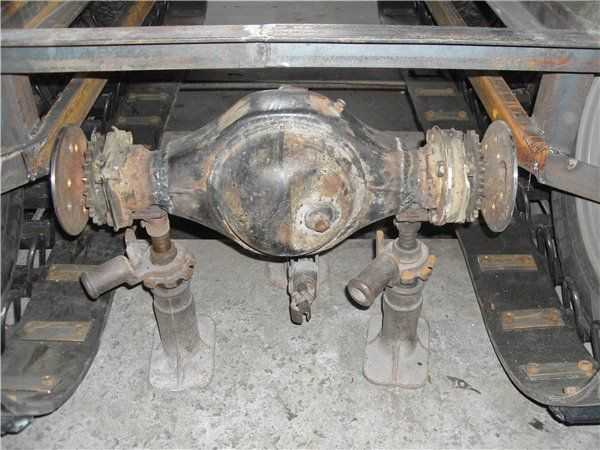

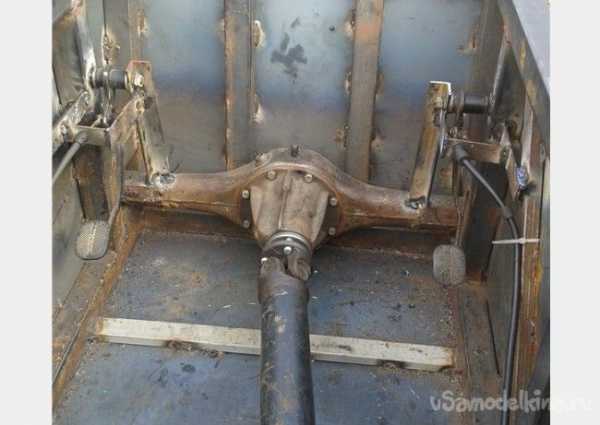

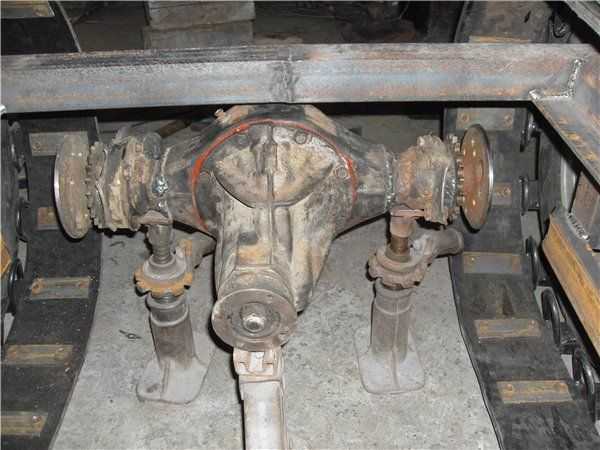

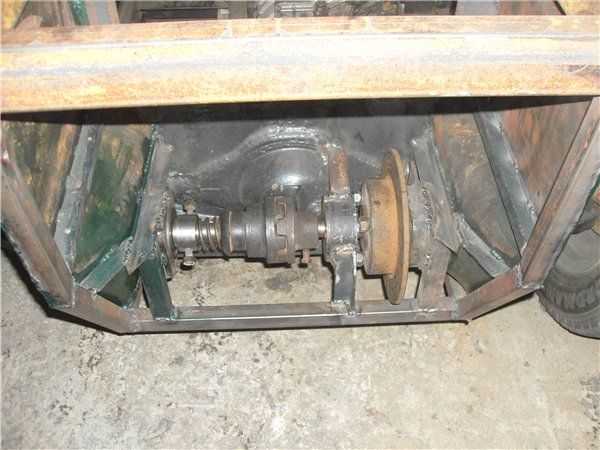

Закрепил ведущий мост, закрепил механизмы торможения.

Изготовил и закрепил ведущие колеса.

До собрал двигатель: воздухоочиститель, системы охлаждения,обварил отсек для двигателя.

Приварил крышку багажника от ВАЗ-2109.

Поставил торпедо от ВАЗ-2109.

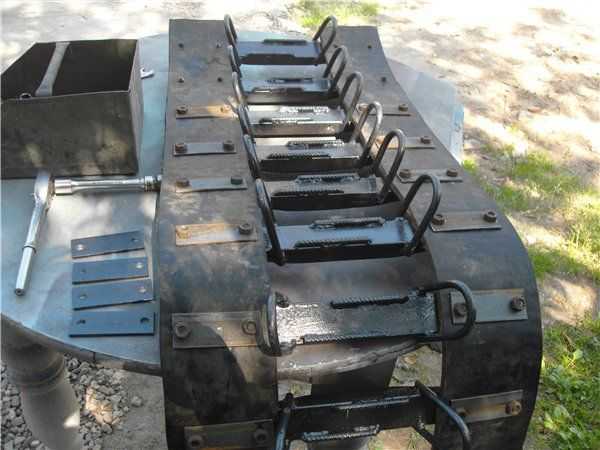

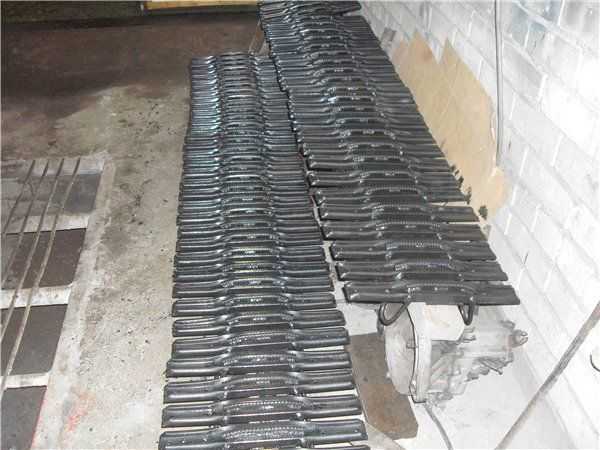

Начал изготовление гусениц.



Изготовил суппорт.

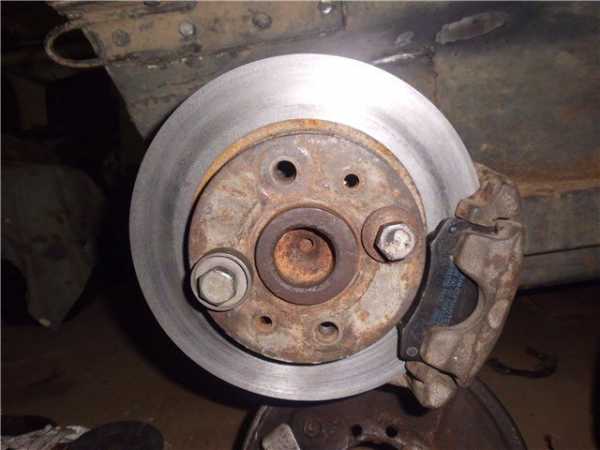

Закрепил тормозной диск.

Подвел гидравлику к дисковым тормозам.

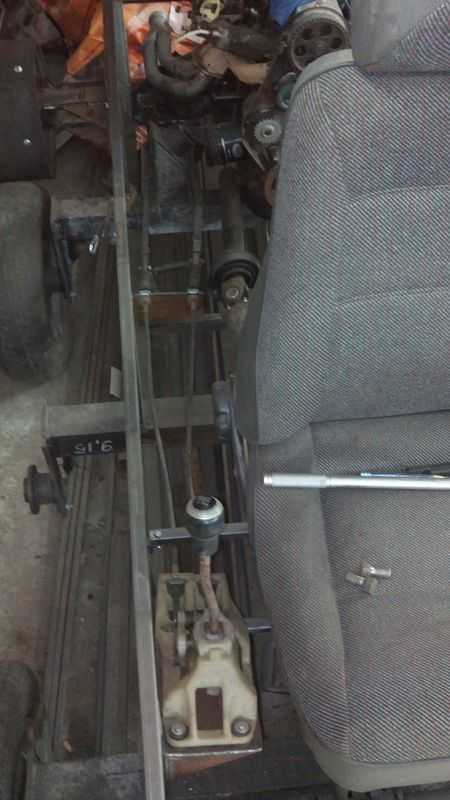

Сделал привод к рычагу переключения передач.

Сделал рычаг включения муфты сцепления.

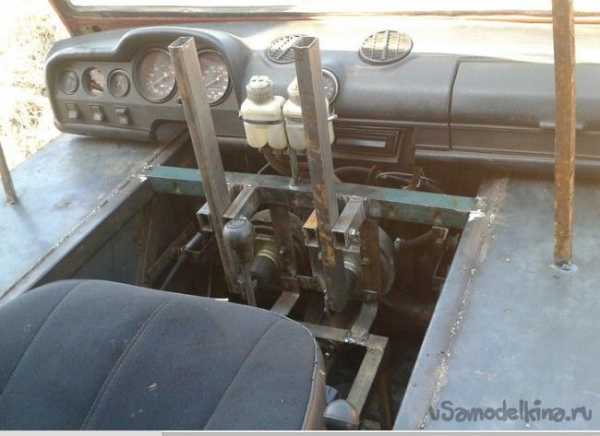

Установил сиденье и рычаги в кабине.

Установил аккумулятор и поработал с электроприводом.

Собрал гидровакуумные усилители и соединил с системой торможения, а для вездехода это будет системы управления поворотами.

Вывел в кабину рычаги управления вездеходом.

Первый пробный выезд вокруг дома.

Устранил недостатки после пробного выезда, нужно было проварить и укрепить конструкцию кабины.

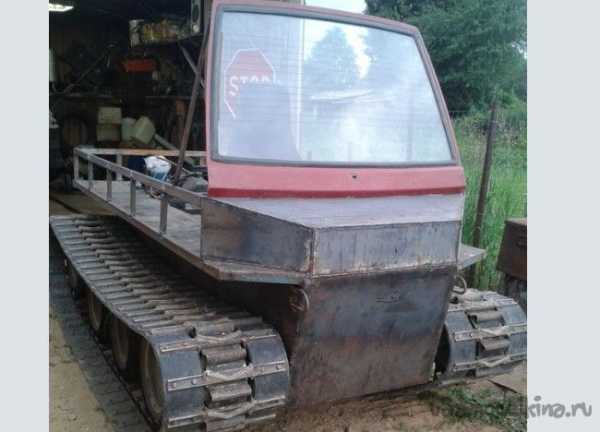

Собрал обратно лобовое стекло.

Натянул гусеницы.

Подготовился к дальнейшим испытаниям.

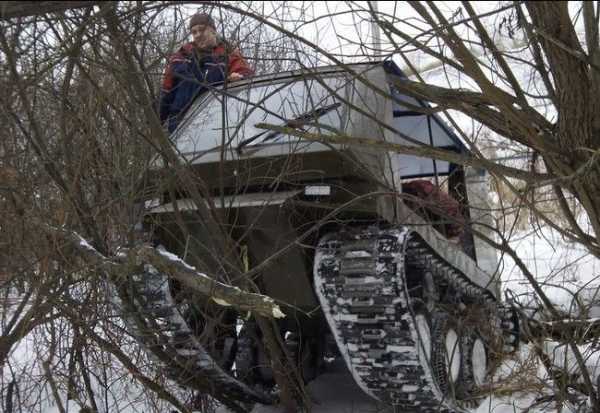

Испытания и поездка в лес.

Пожелаем удачи строителю гусеничного вездехода "Охотник" Андрею Леоновичу.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Самодельный гусеничный вездеход своими руками (70 фото)

Небольшой самодельный гусеничный мини вездеход построенный умельцем своими руками: подробное изготовление вездехода на гусеничном ходу с фото и описанием.

Характеристики вездехода:

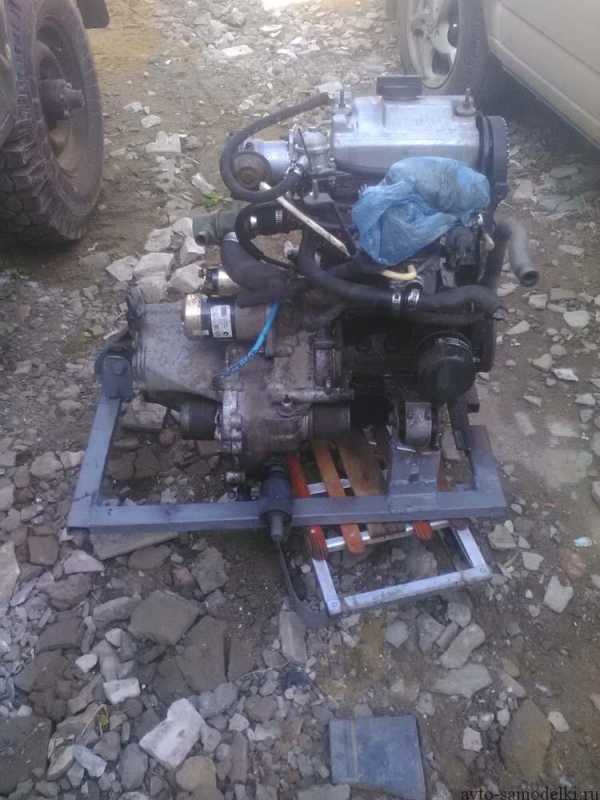

  • Двигатель и КПП от автомобиля ОКА (мощность 33 л. с).
  • Ведущий мост ВАЗ.
  • Тормоза дисковые ВАЗ 2108.
  • Карданная передача комбинированная: Ока, Нива и ВАЗ.
  • Рама сварена из профильной трубы 40 х 40 мм.

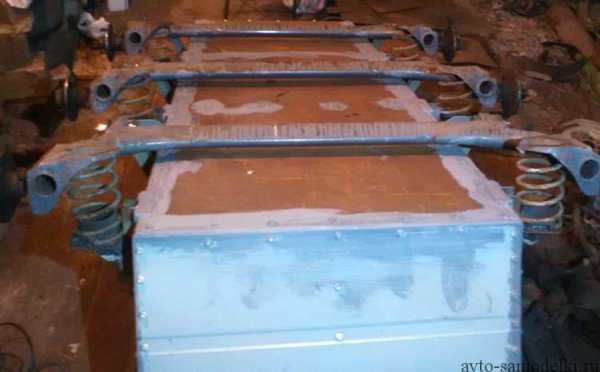

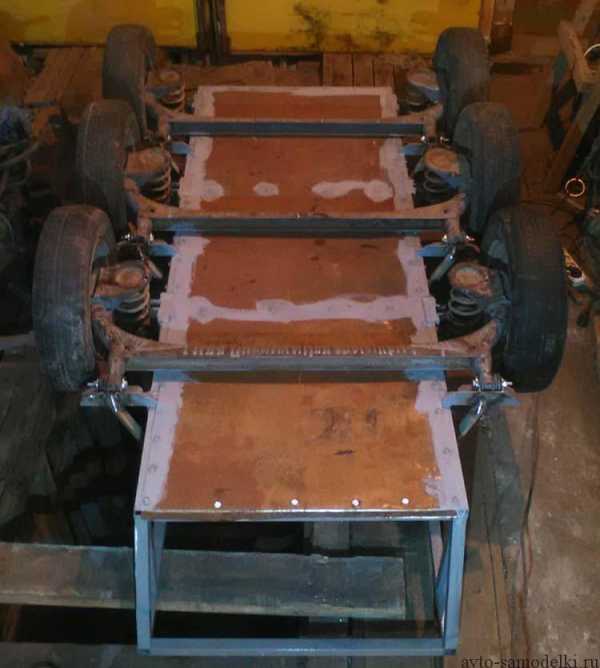

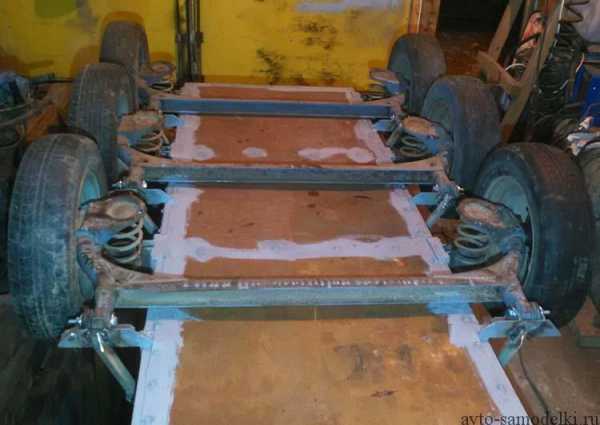

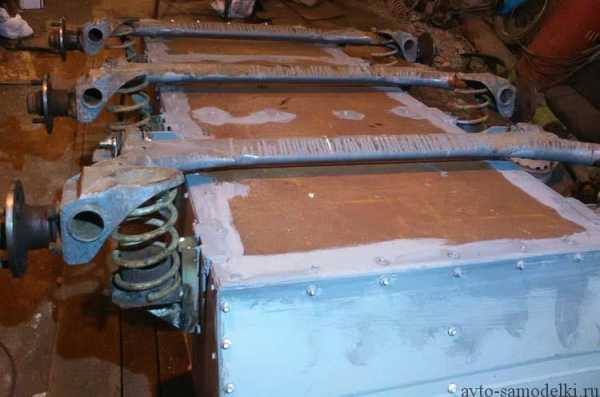

  • Подвеска из задних балок от Оки (3 шт).
  • Пружины Ока укороченные.
  • Приводные звезды из дисков ВАЗ. 10 зубьев на звезду.
  • Зубья из тех резины.
  • Гусеница из транспортерной ленты толщина 10 мм.
  • Ширина 450мм
  • Длина ленты 5000мм
  • Траки пнд.
  • Размеры вездехода 1800 х 2600 мм.
  • Вес 0,6 т.
  • Максимальная скорость около 30 км/ч.

Далее фото постройки вездехода на гусеничном ходу.

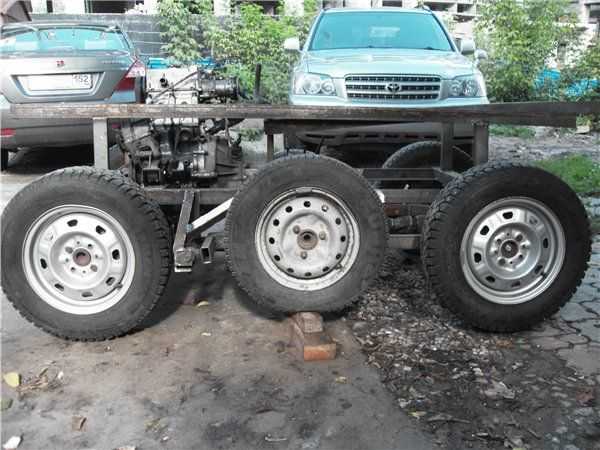

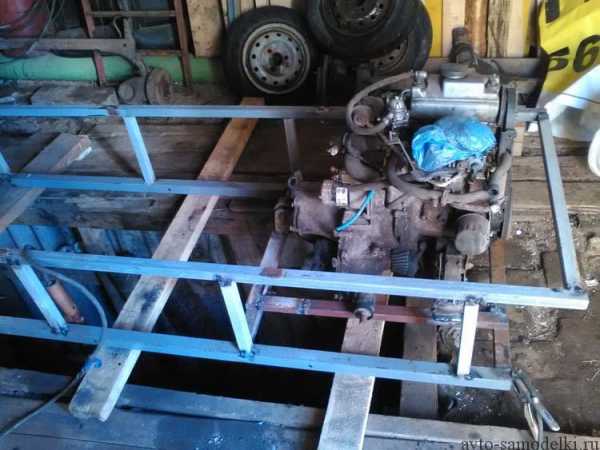

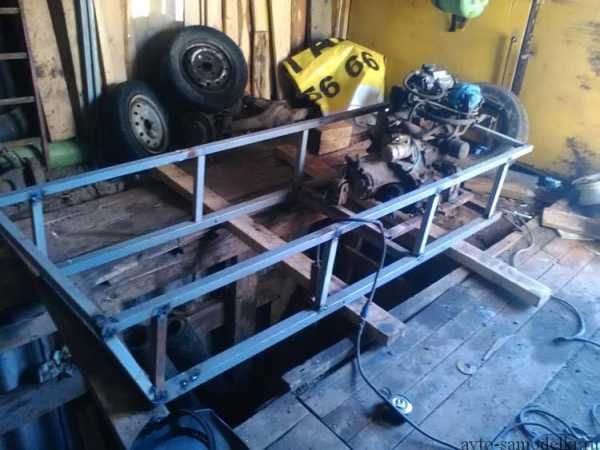

Рама из профильных труб 40 х 40 и 30 х 30 мм. Размер рамы длина 2100, ширина — 750, высота — 400 мм. Подвеска пружины задние ока, разрезанные пополам, амортизаторов нет. Ход подвески примерно 70-100 мм.

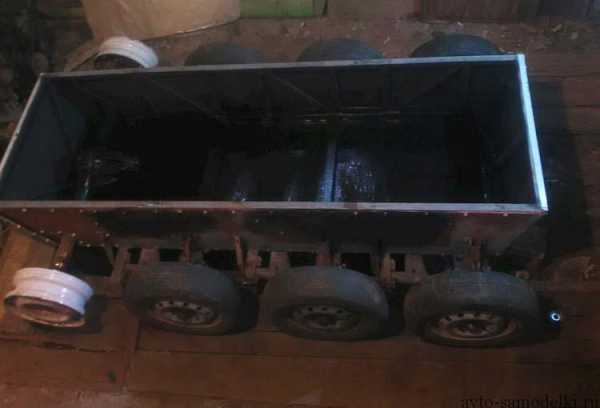

Рама обшита металлом 1,5 мм, крепление на саморезы. Швы промазал герметиком.

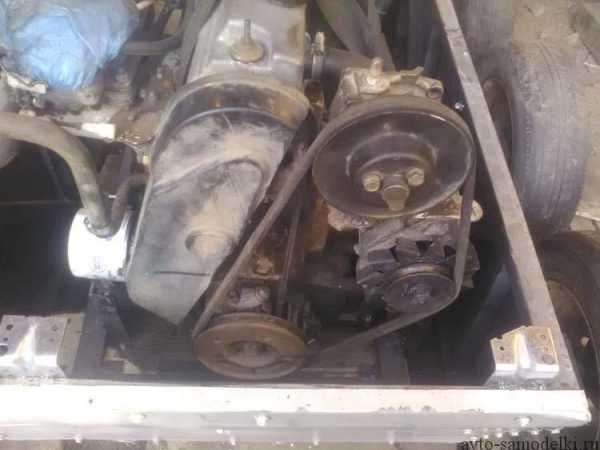

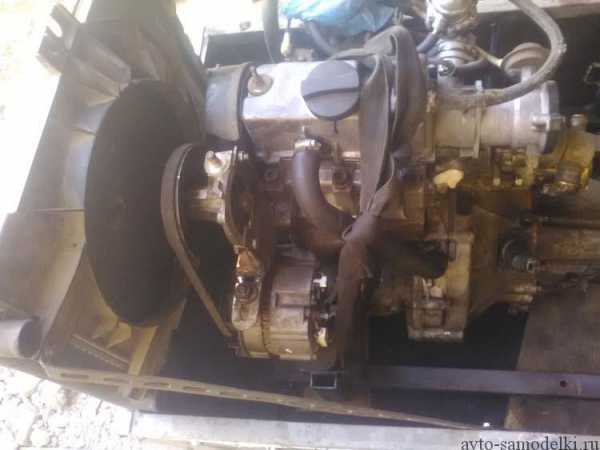

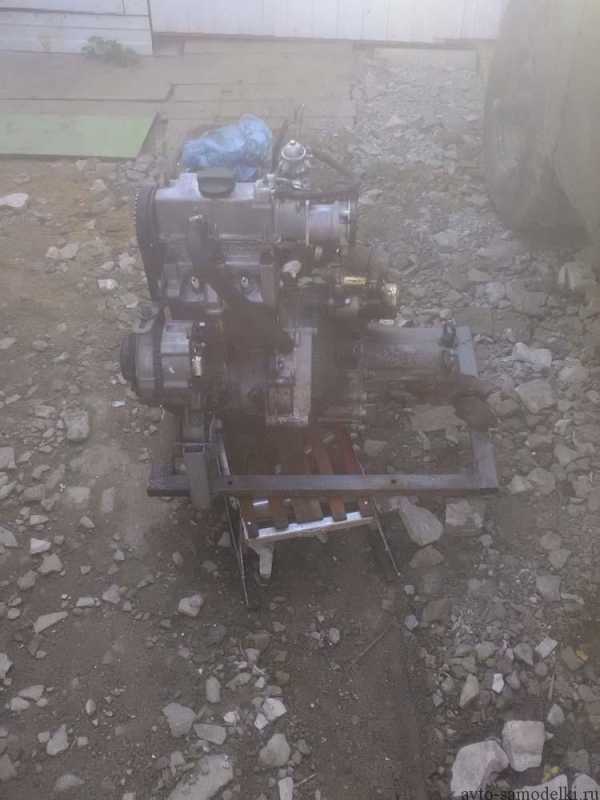

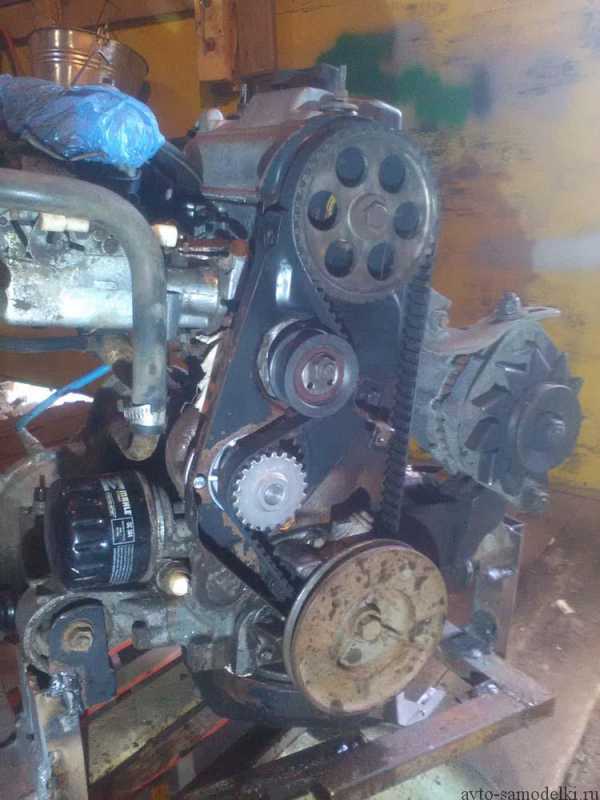

Заменил ремень ГРМ, ролик, помпу.

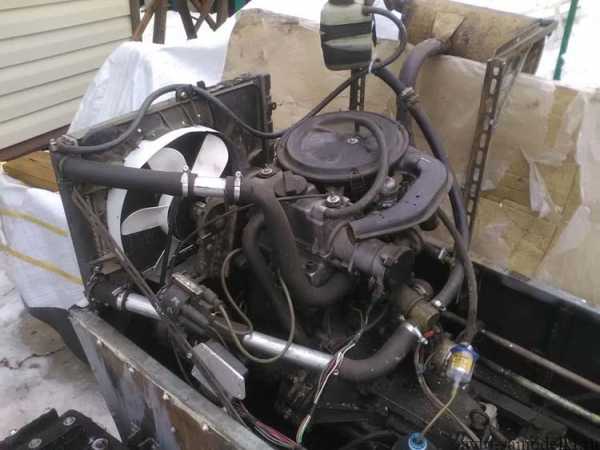

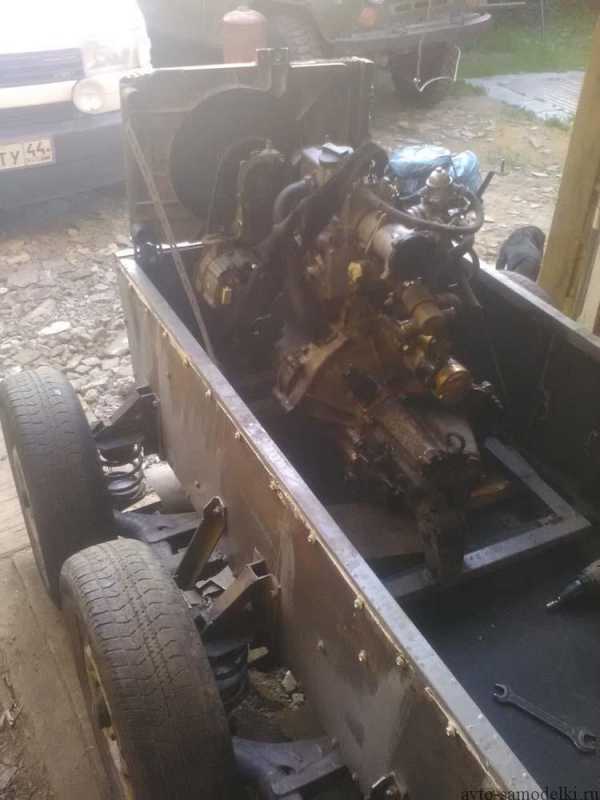

Радиатор закрепил на кузов вездехода, вентилятор охлаждения будет с приводом от ремня двигателя. Купил в чермете помпу со шкивом от ваз- классики, доработал её болгарской (отрезал крыльчату и корпус подпилил немного). Привод очень хорошо убирался между блоком двигателя и генератором. Генератор пришлось отвести немного в сторону.

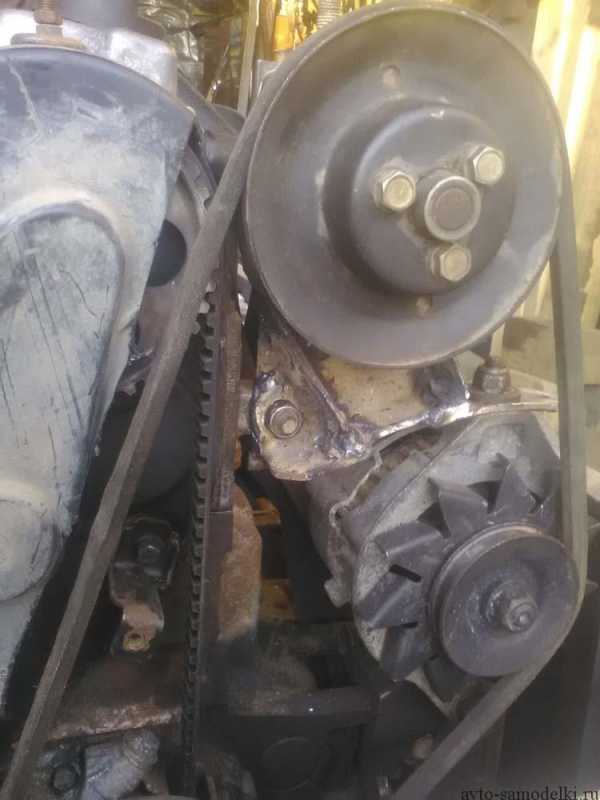

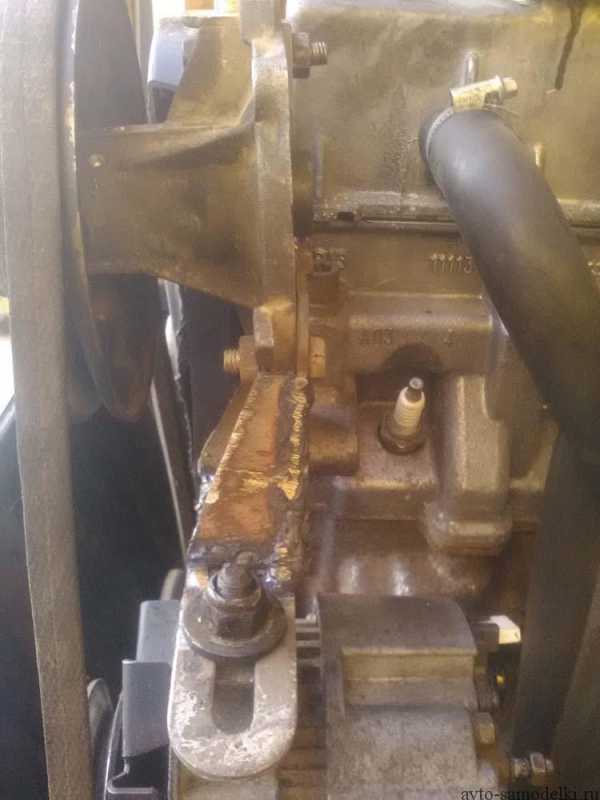

Далее сварил кронштейн, чтоб закрепить привод вентилятора на двигатель. На этом же кронштейне крепится генератор. Приводной ремень теперь 1250 мм.

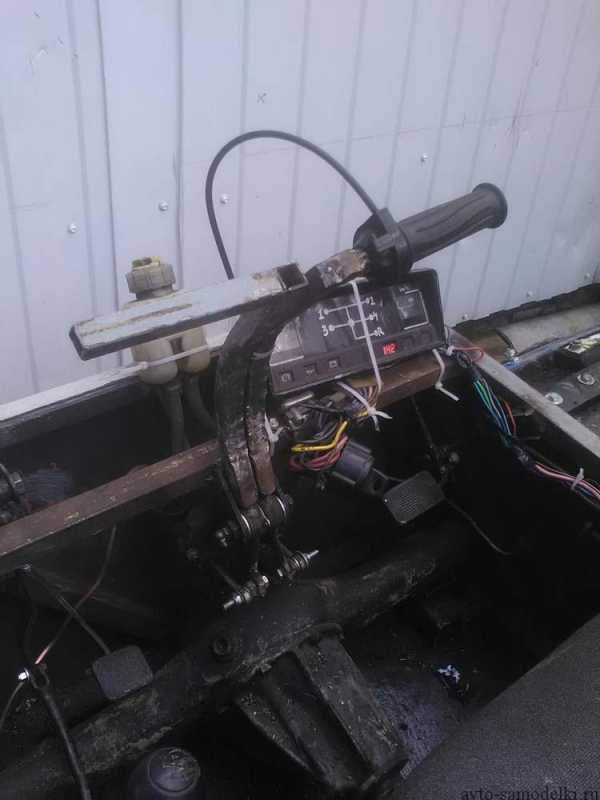

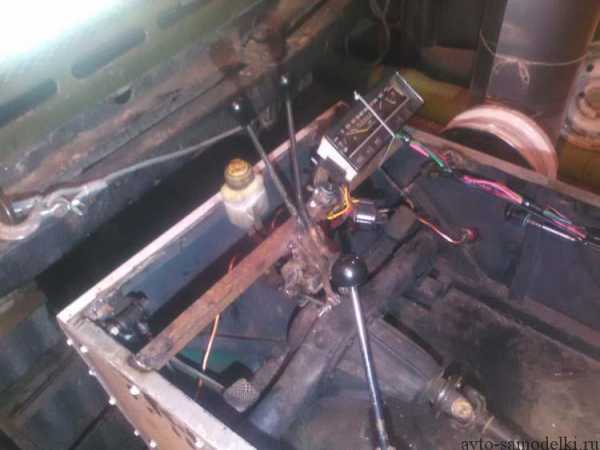

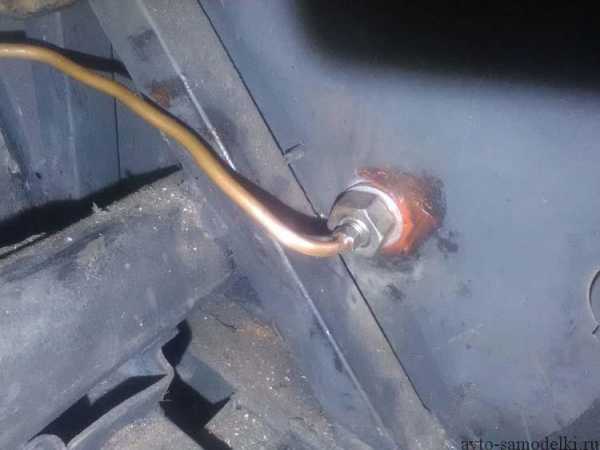

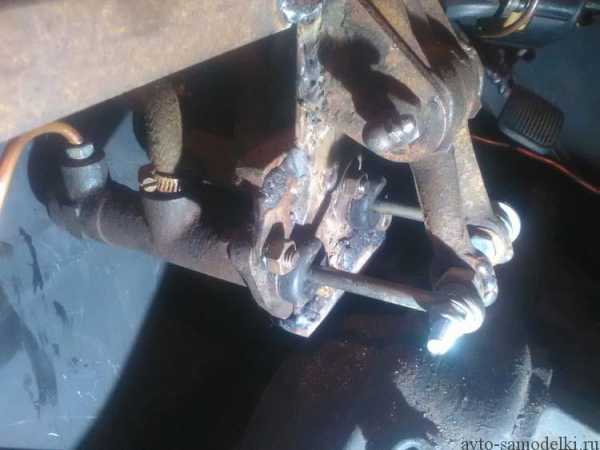

Механизм поворота и торможения. Потребовалось два цилиндра сцепления ВАЗ, бачок тормозной, шланги тормозные, трубки тормозные самодельные, рычаги управления- рычаги раздатки коробки Уаз 469, тормозные супорта ваз 08, все собрал, залил тормозуху, прокачал. Работает!

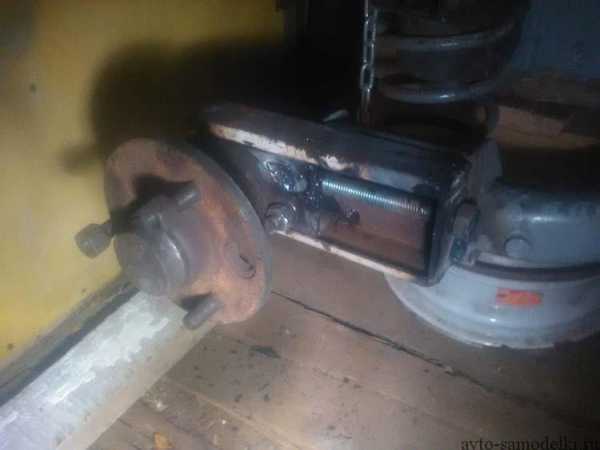

Натяжители гусениц. Ход — 70-90 мм.

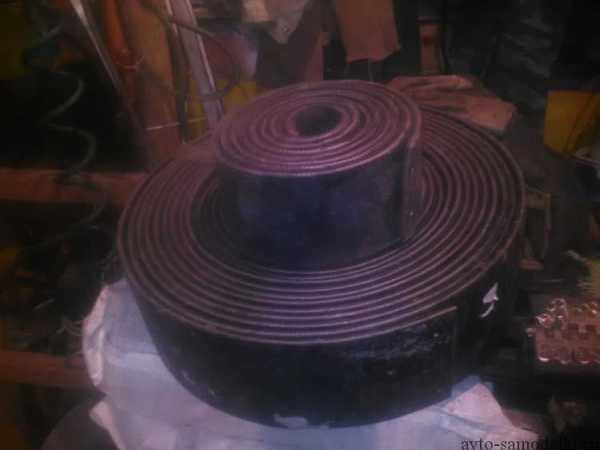

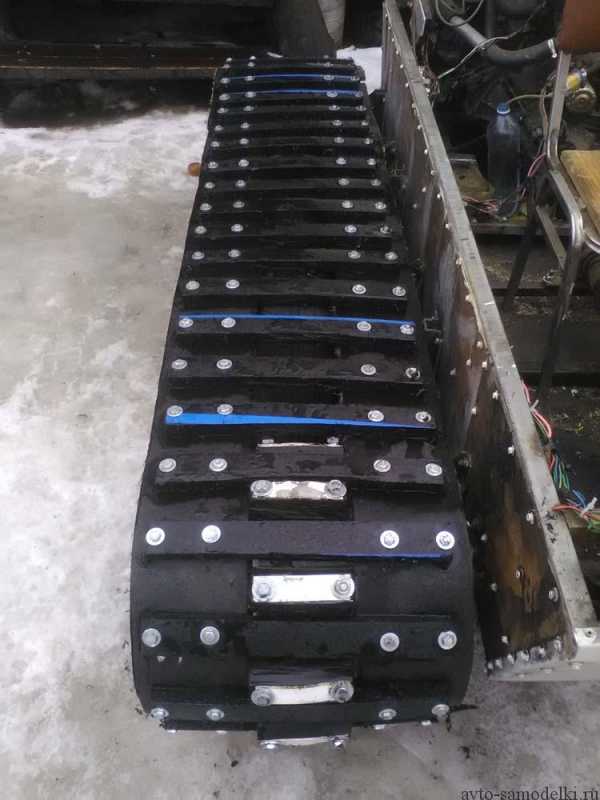

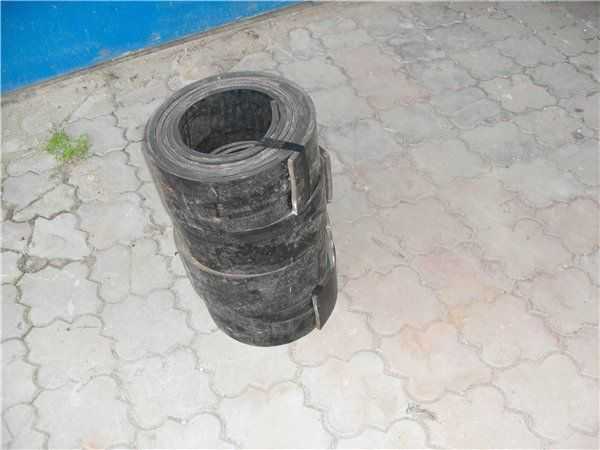

Транспортерная лента 22 метра толщиной 10 мм.

Приводные зубья 140 х 45 х 55 мм из толстой жёсткой резины.

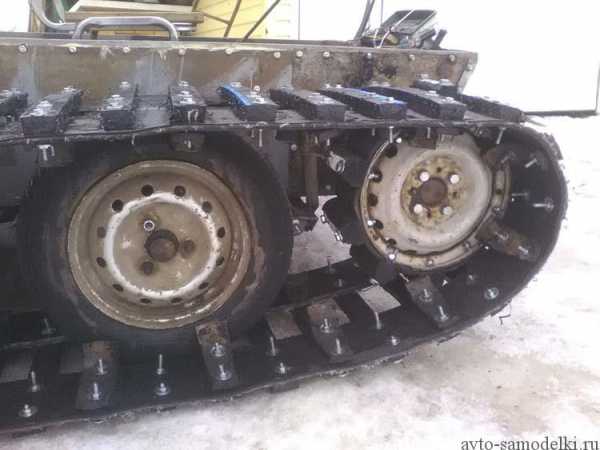

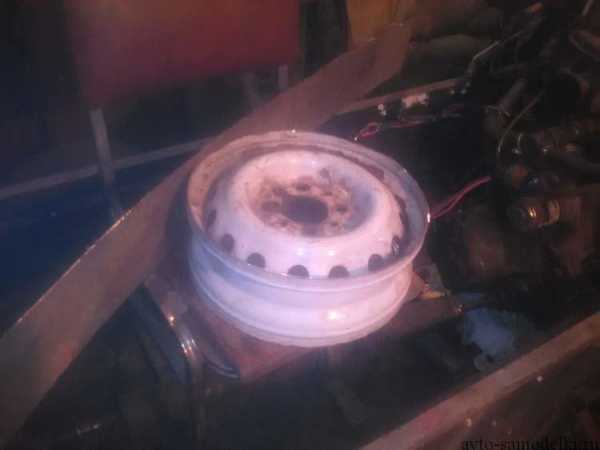

Зубья приводных звёзд сделаны из толстой резины 45-50 мм на заказ. 10 зубьев на одну звезду. При первом выезде оказалось, что слишком высокие зубья на приводных звездах.

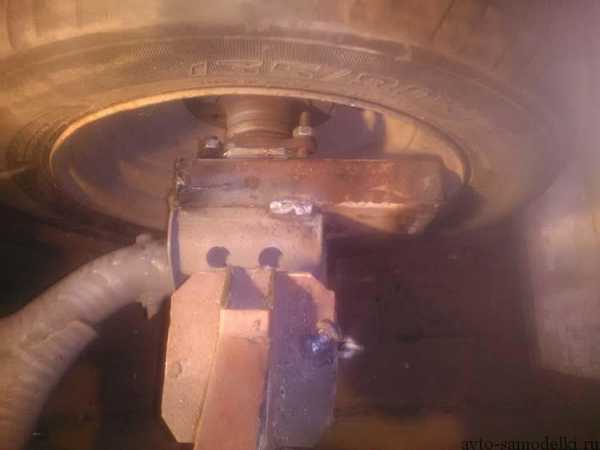

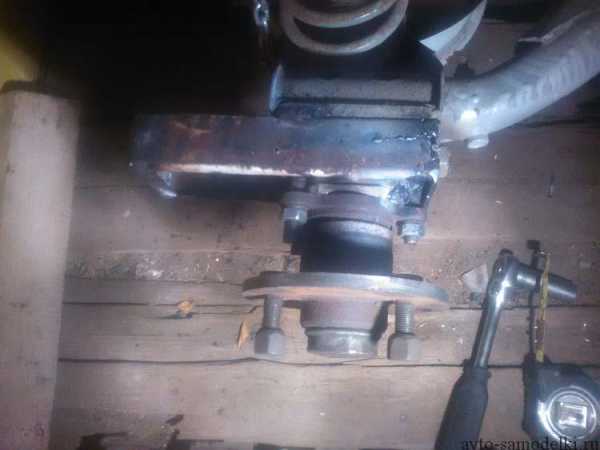

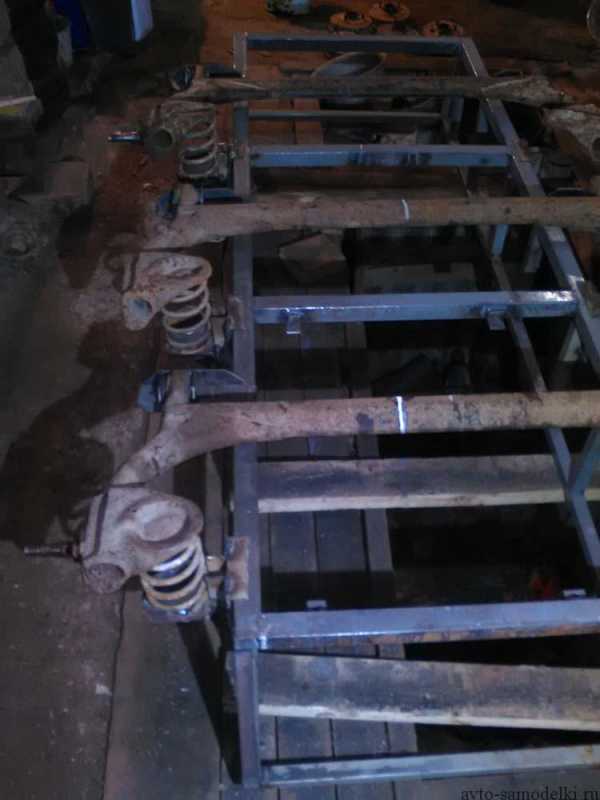

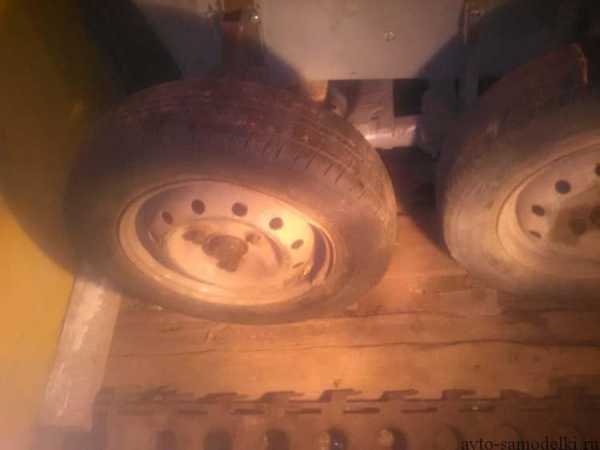

Подвеску немного доработал, задние пружины укоротил. Передние удлинил на виток и усилил. Теперь вездеход носом не клюет.

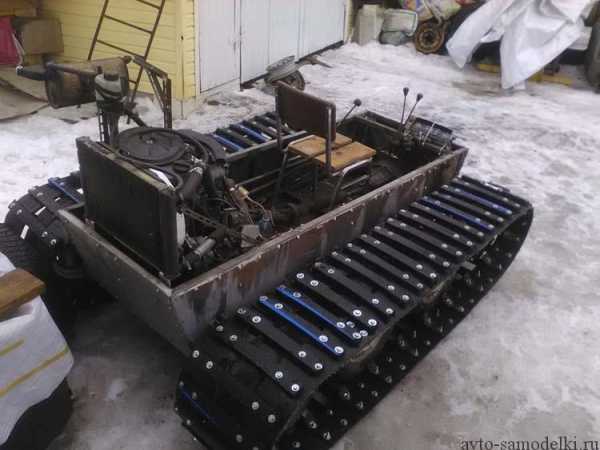

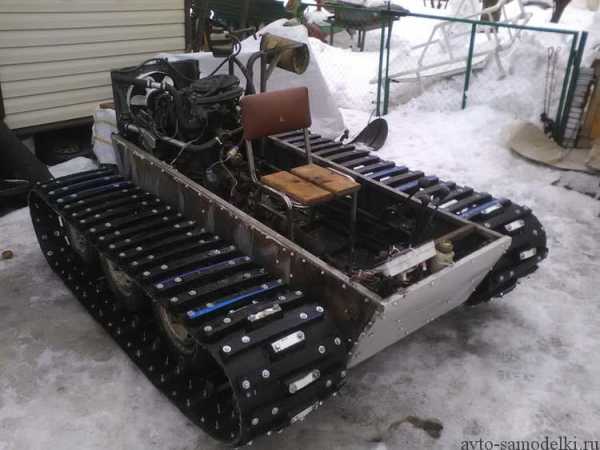

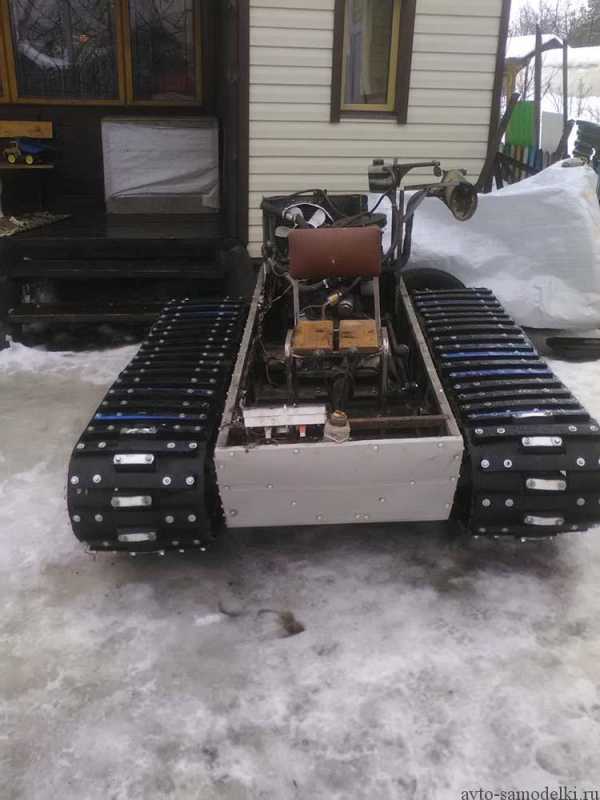

Вездеход уже на ходу, осталось поставить облицовку кузова и немного доработать кабину.

Автор самоделки:  vasya44 г. Кострома.

Поделиться в соц. сетях

avto-samodelki.ru

Гусеничный вездеход /tsiplev/


Гусеничный Вездеход /tsiplev/ - автор и изготовитель этого вездехода Циплев Виталий из города Владимир.

Вперед, к строительству вездеходов!

Готов к покорению просторов страны.

Начал работу над своей автосамоделкой в ноябре 2013 года и уже сейчас гусеничник вовсю бегает и эксплуатируется, что видно из этого видео.

Но что предшествовало тому, чтобы груда железа ожила и побежала на радость тем ,кто вдохнул в эту груду жизнь.

Конечно же, это неуемное желание творить. Творить себе в удовольствие, а другим на удивление.

Все началось с ревизии, что есть под рукой:

Желаемые ТТХ:
1) дифференциальный поворот - мост Газ-3110 от Волги, в наличии.
2) двигатель фольксваген Глоьф WV Golf 1.3, в наличии.
3) безподвесочный, без балансиров, пневмокатки на задних ступицах от Ваз-2108,99
4) гусеница из транспортерной ленты с толщиной 13 мм, прибыла (лента).
5) траки - почти, как у Remix59, уголок 32х3, полоса 40х4 мм.
6) Ширина гусеницы - 50 см.
7) Грузоподъемность - 500-600 кг.
8) Максимальная скорость по расчетам при 3000 об.\мин. на двигателе - 16.8 км/ч.

Хочется вроде побыстрее, но, как говорится, лучше тихо ехать, чем быстро идти.

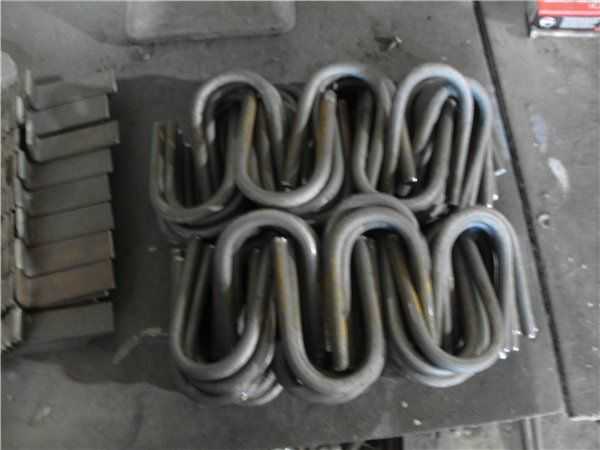

Уголки и полоса напилены, насверлены, то что нужно - нагнуто.


Направляющие для внутреннего крепления.

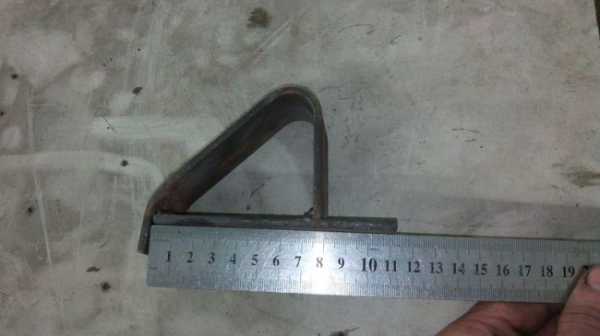

Размеры направляющих пластин-высота.

Размеры направляющих-ширина.

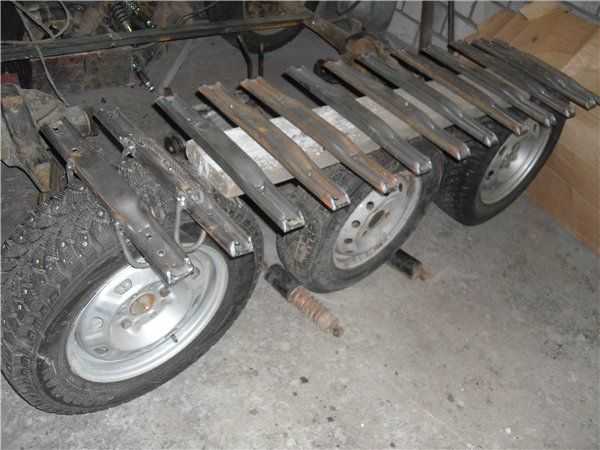

Траки в изготовлении.

Форма трака выбрана.

Звездочка ведущая первый вариант. Диск волговский. Диаметр звезды 420 мм, 11 зубьев, шаг зуба по окружности диска - 120 мм. Соответственно между траками 88 мм.

"Переходник" КПП-КПП. Заодно будет вторым подшипником для первичного вала КПП Волги.



Чертежи схема крепления суппорта.

Вид спереди.

Вид сбоку.

В готовом виде не вездеходе.

Детали суппорта на одну сторону.

Тормозные диски на суппорте.

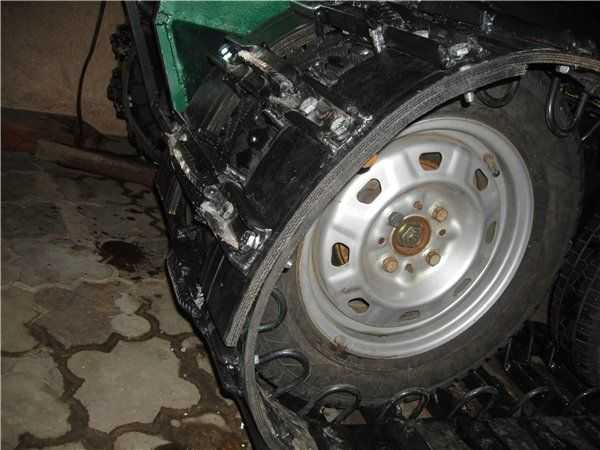

Гусеница на ведущем колесе, звездочке, проверяется прилегание, шаг зуба, форма.

Видео.

Сборка гусеницы.


Гусеница на одну сторону готова.

Чертеж оси крепления опорных колес.

Натяжные колеса готовы, сварены и обшиты резиной.

Чертеж пластины для крепления оси опорного колеса.

Чертеж корпуса с осями опорных колес.

Вид снизу.

Вид сбоку.

Оси опорных колес готовы к установке.

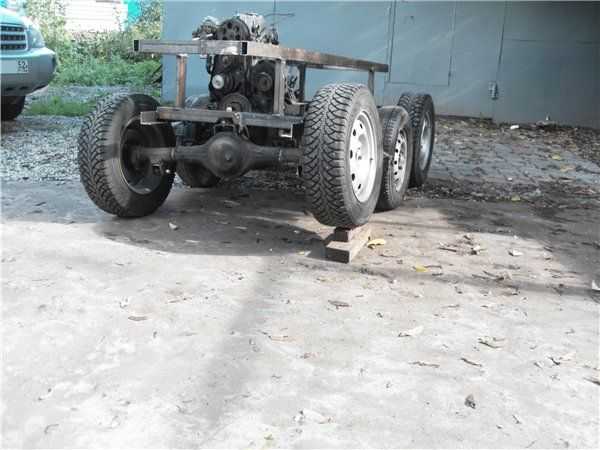

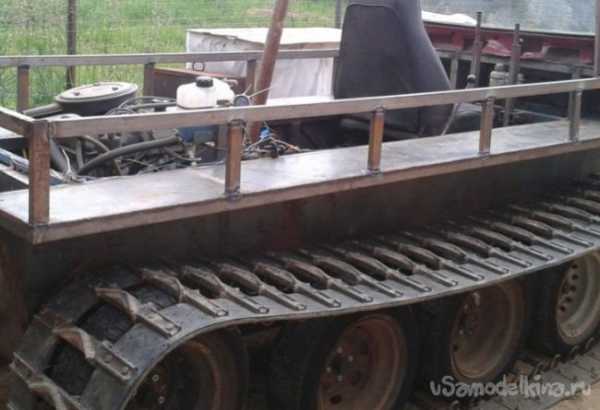

Рама уже на колесах ездит.

Установка двигателя и гидропривода к муфте сцепления.

Тормозная система собрана и готова к эксплуатации.

Установка рычага переключения скоростей.

Обварен и усилен механизм натяжения ленивца.

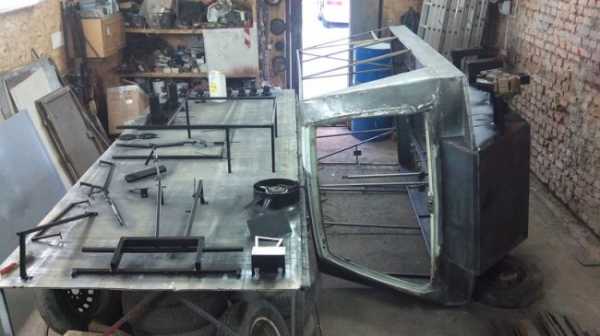

Начал варить корпус кабины.

Наварил борта и выпускную трубу.

Пульт управления космическим кораблем (шутка).

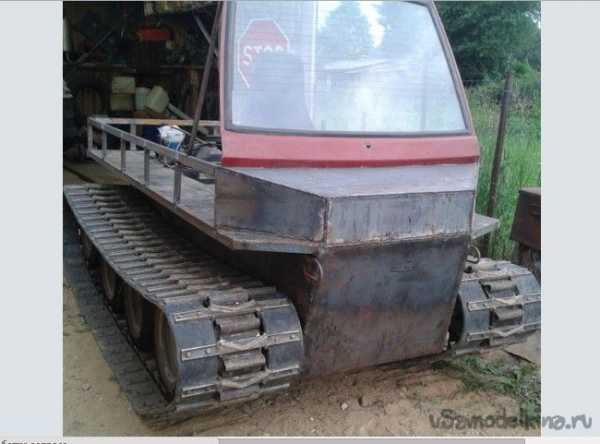

Приобретает вид вездехода по-тихоньку.

Вид сбоку.

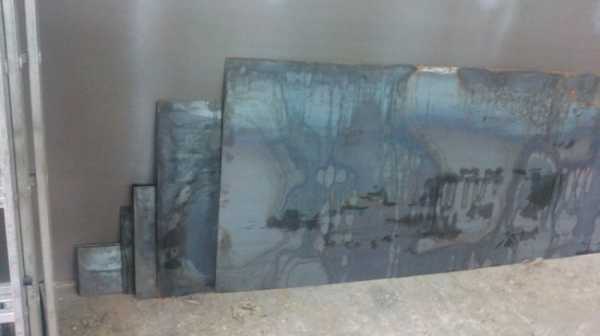

Листы обшивки раскроены и готовы к сварке.

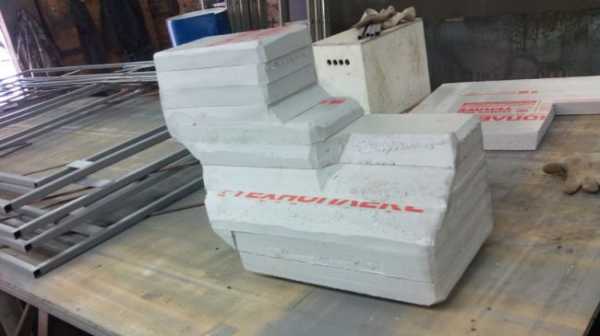

Будущая форма топливного бака.

Перевернули аппарат, обварили.

Заварили кабину, заодно и покрасили дно.

Решили установить поддерживающие катки.

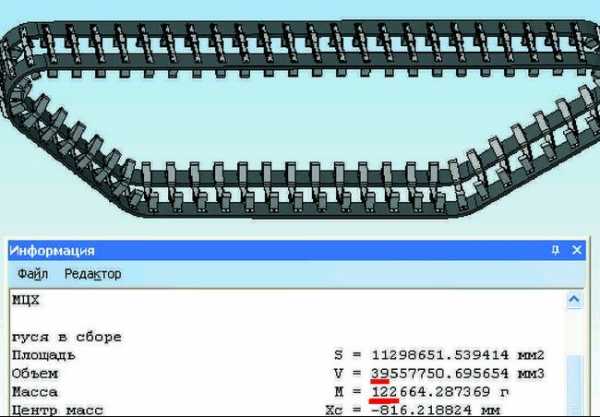

ТТХ гусеницы.

Установка глушителей.

Установлены штуцера для слива масла с поддона двигателя для удобства обслуживания.


Покраска кузова и кабины.

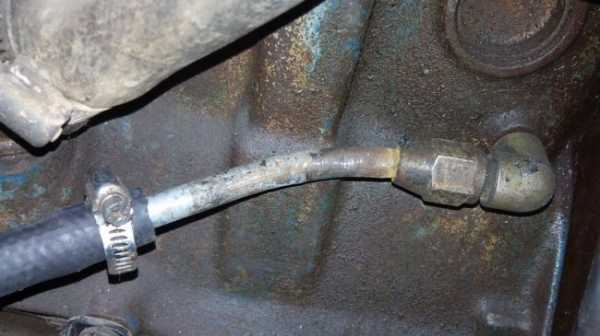

Подключение тормозных трубок.

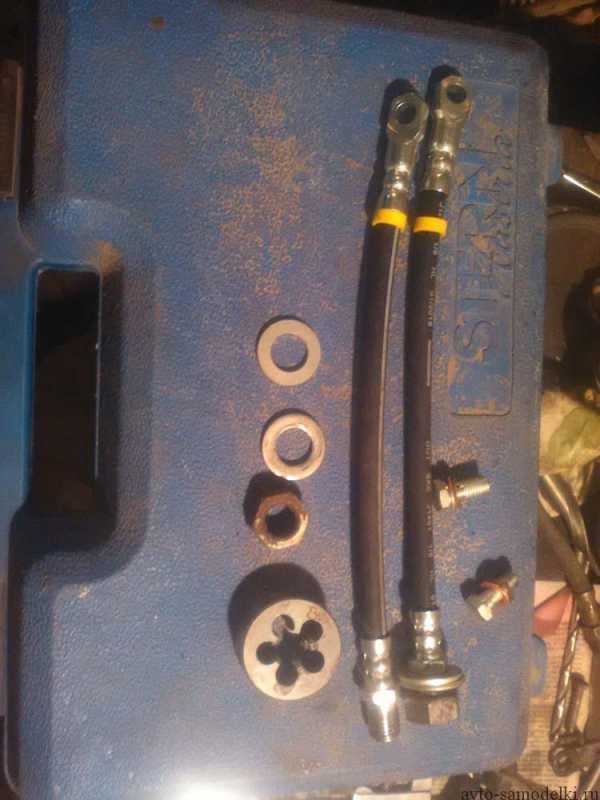

Подключение тормозных шлангов.

Внутренняя отделка кабины.

Первый выезд на обкатку.

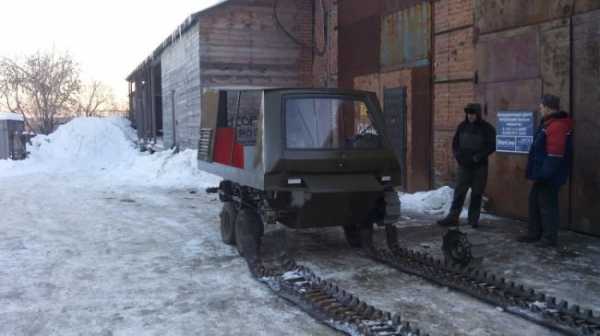

Гусеницы разуты.


После обкатки крепления расплавились.

Новые крепления глушителя и резонатора.

Пришлось убрать один зуб с ведущей звездочки. Уменьшаем диаметр колеса.

Заготовки для звездочки.

Второй выезд на обкатку.

Крепление для навески ножа бульдозера.


Корпус отвала.

Форма ножа.

Погнутый трак после обкатки.

Усиление крепление ведущего колеса.

Из болтов изготовление шпилек.

Работа с отвалом.

Водные испытания.

Пожелаем команде вездеходостроителей во главе с Виталием Циплевым удачи.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Колесно-гусеничный вездеход «Землянин»


Гусеничный вездеход "Землянин". Создатель "Alekseevich52" под таким ником зарегистрирован на форуме "Лунохода.Нет" Андрей Алексеевич Раевский из Нижнего Новогорода.

Малый гусеничный вездеход на колесно-гусеничном ходу получился очень хорошим и добротным, об этом даже показали сюжет в областном телевидении.

Все началось с подготовки и сбора мелких запчастей и агрегатов. Самая муторная часть работы -это изготовление гусеницы.
С этого и начал наш конструктор автосамоделки.

Траки сделаны из трубы 50х25 мм.


Упоры или направляющие гусениц сделаны из кругляка диаметром 10 мм, высота 80 мм.

Грунтозацепы сделаны из арматуры.

Торцы траков заварены наглухо, чтобы грязь и вода не попали вовнутрь.

Отверстия просверлены для крепления траков к транспортерной ленте.

Так пойдет гусеница по колесам.

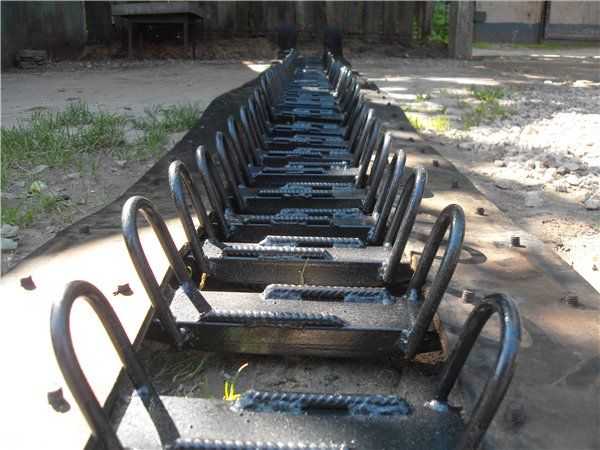

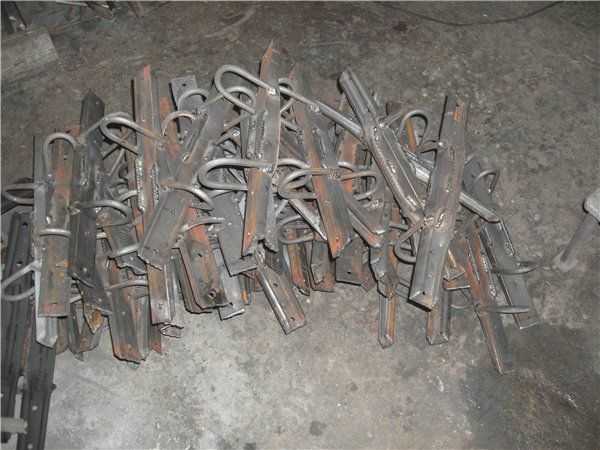

Все сварено на траках и грунтозацепы и направляющие.

Траки покрашены.

Лента нарезана для гусениц по ширине и по длине.

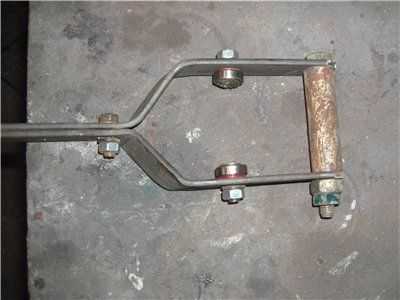

Инструмент для сборки гусениц.

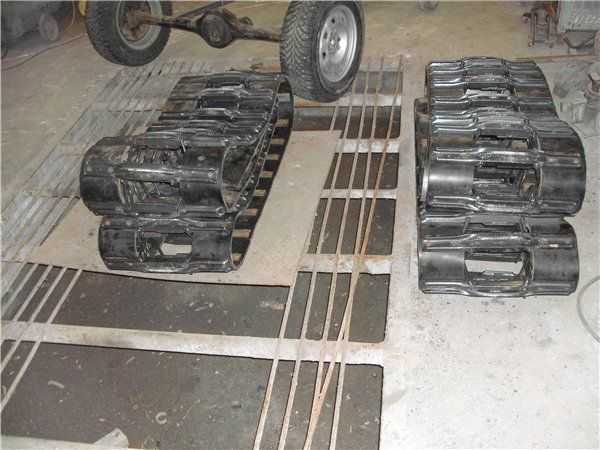

Гусеницы собраны, размеры по вершинам клыков-215 мм, по низам-165 мм.

Трак из трубы шириной 50 мм, зазор между траками 80 мм.

Арматура 8 мм, чтобы не проворачивалось ведущее колесо.

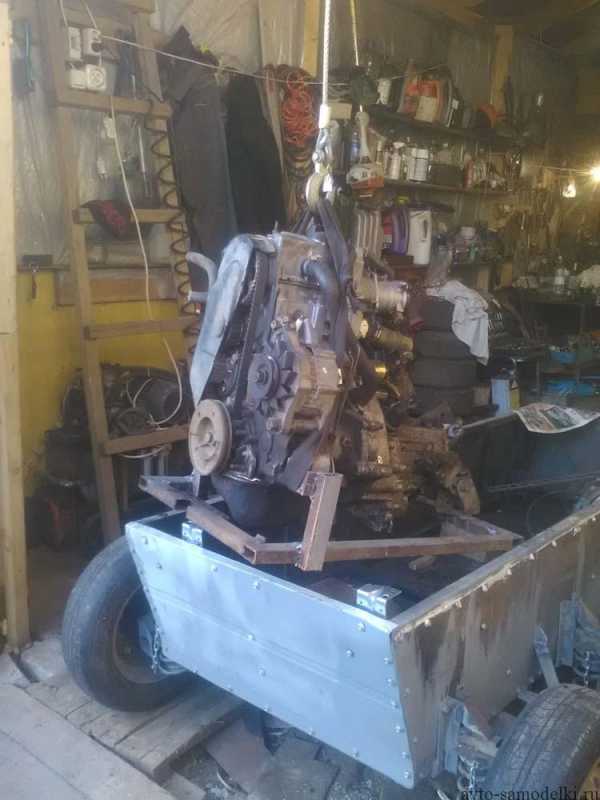

Подготовка двигателя к установке.

Укороченные полуоси.

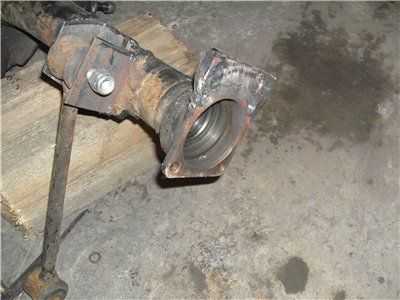

Мост с укороченными чулками.

Ось от сеялки с муфтой для изготовления блокировки.

Блокировка из одной муфты, а привод-цепная, механизм размыкания еще не придуман.

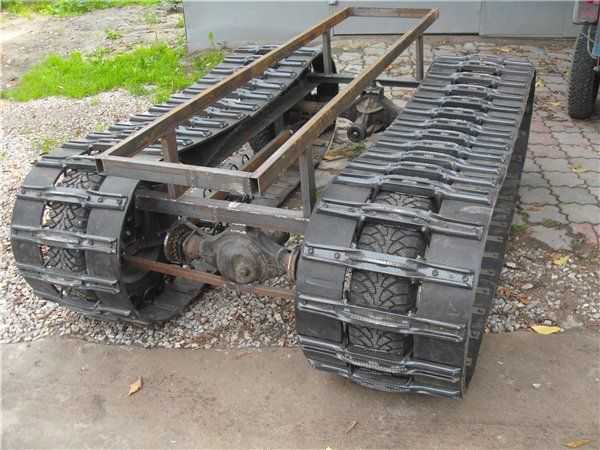

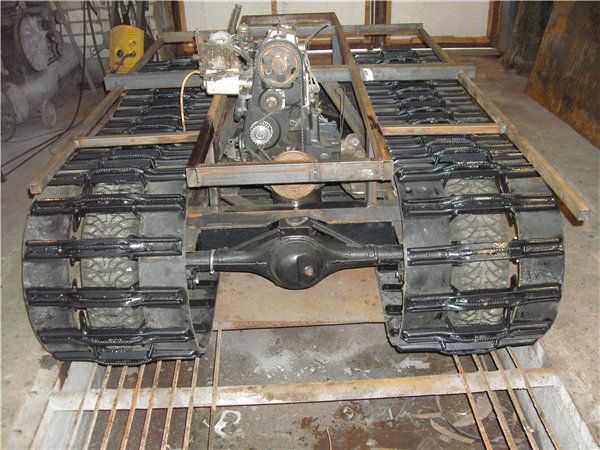

Рама сварена и одеты на колеса гусеницы.

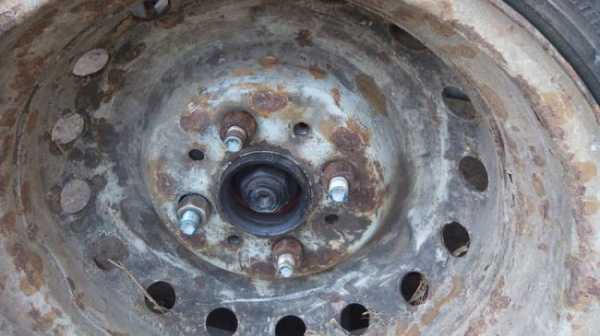

Фланцы срезаны с того же моста донора и пригодились.

Двигатель занял свое место.

Это чистик, зачищать ведущее колесо от снега и грязи.

Обкатка работы подвески, пока без гусеницы.

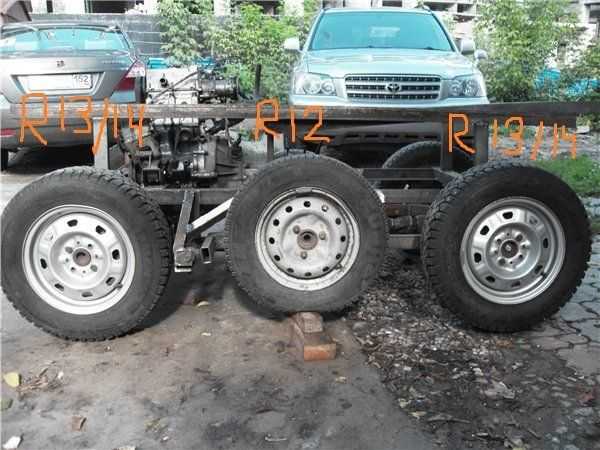

Расположение колес на раме по размерам.

Проверка натяжения гусениц путем накатки на бревна удовлетворительная.

Раздатка находится внутри лодки.

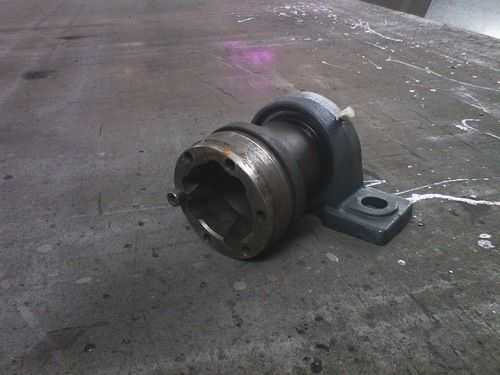

Подвесной подшипник.

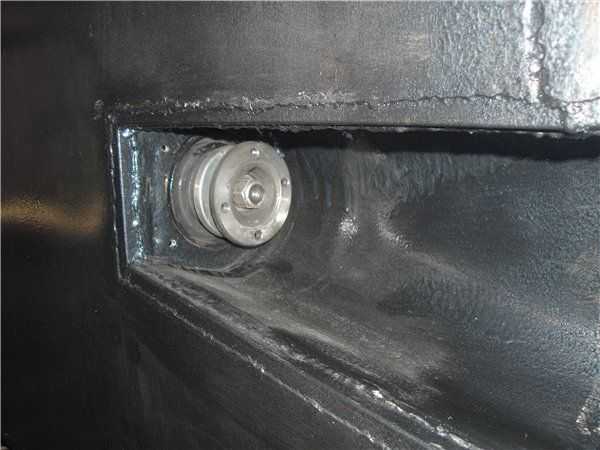

Подшипник вварен в корпус с герметизацией.

Привод переднего моста выведен наружу.

К фланцу закрепится вал карданный, который будет вращать передний мост.

Средние рычаги крепления опорных колес.

Оси колеса прикреплены к раме и одеты амортизаторы.

Гусеницы одеты.


Подвеска работает отлично.видео

Сальники для переднего моста.


Привод переднего моста через корпус лодки собран.

Установка карданного вала на передний мост.

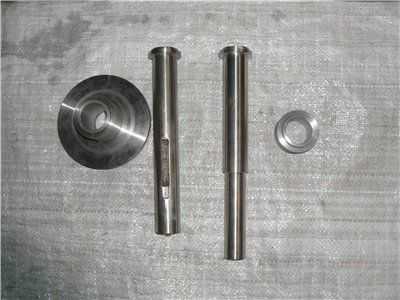

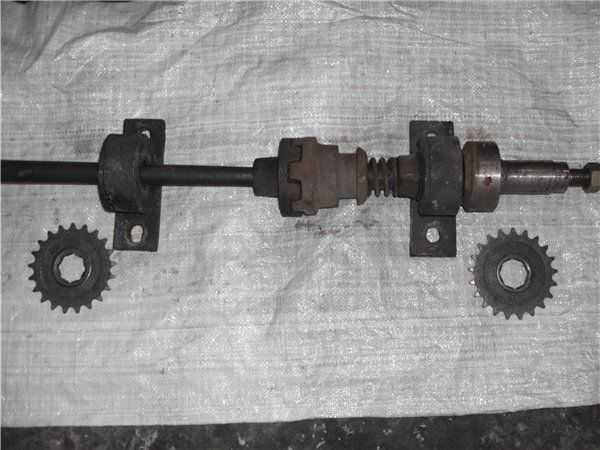

Валы для сборки узла блокировки.

Блокировку собрал.

Привод ведущих колес через цепную передачу.


Крепление суппорта переднего моста.

Тормозные колодки собраны на суппорте.

Мост готов передний к установке.

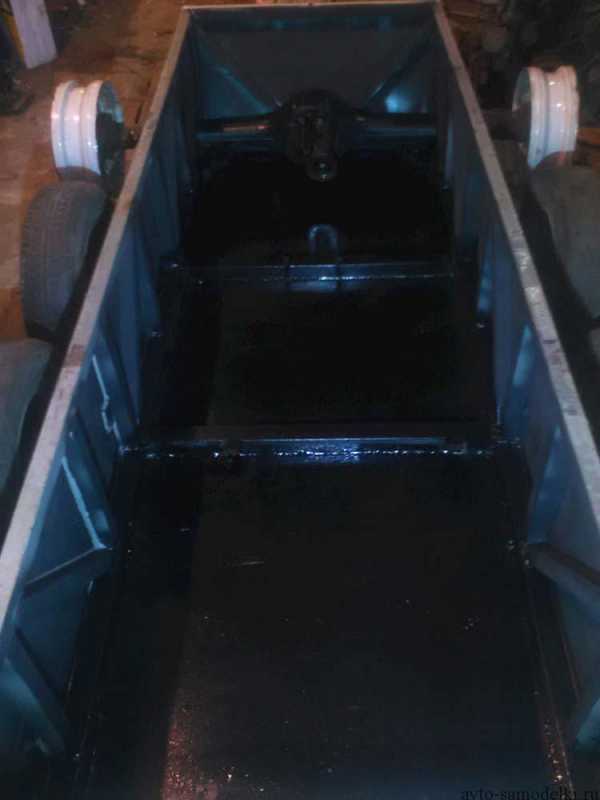

Низ вездехода загрунтован и готов к сборке.

Установлен вал карданный к переднему мосту.

Мост передний в сборе.

Лодка на колесах, дальше установка двигателя и т.д.

Сделана вилка для выжимного.




Рычаг переключения передач установлен в горизонтальном положении.




Тест работы рычага переключения передач. видео

Тест работы рычага отключения блокировки и торможения. видео

Расстояние между фланцем и суппортом ведущего колеса.


Изготовлен и установлен вал карданный от УАЗа.

Пробный выезд без гусениц.видео

Первый выезд. видео.

Гусеница собрана из транспортерной ленты толщиной 10 мм, 4 слоя корда, состыкована внахлест под три трака.

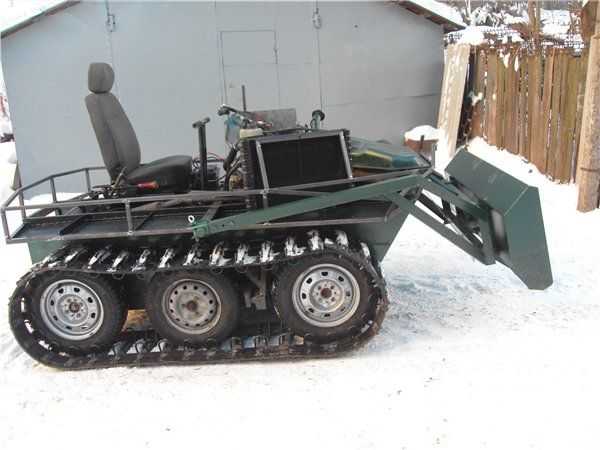

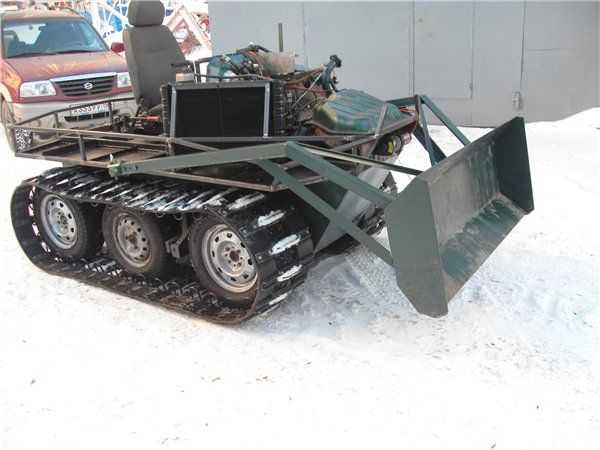

Выпал снег и автосамоделку адаптировал под расчистку снега.

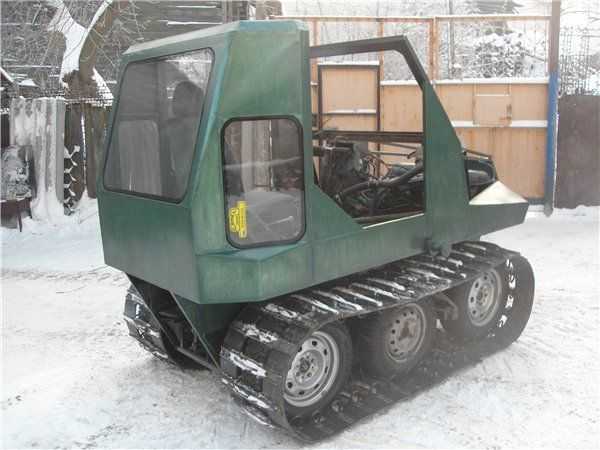

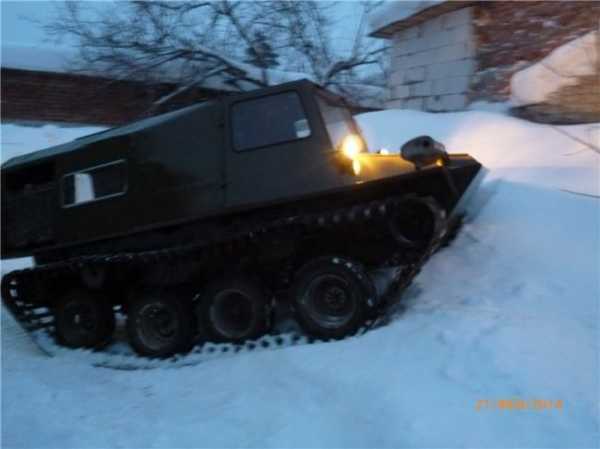

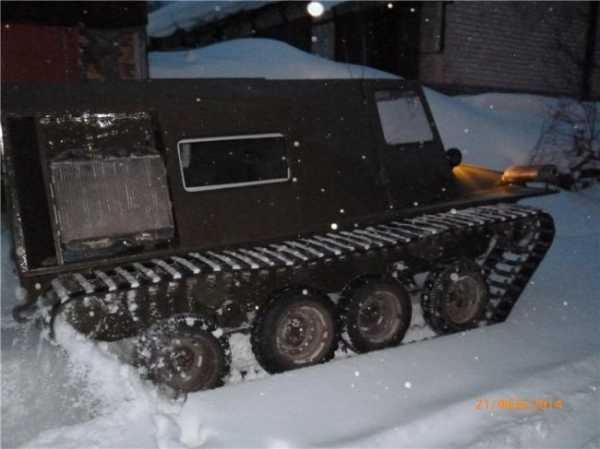

Вездеход готов.

Про вездеход снимали и соседи.

А все остальное очень интересное видео про "Землянина" смотрите здесь.
Андрею Алексеевичу успехов в деле вездеходостроительства.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Гусеничный вездеход «АИ-2»

Сегодня свой гусеничный вездеход АИ-2 представляет Александр Исупов из Ханты-Мансийского автономного округа.

Название: Гусеничный вездеход АИ-2.

Год постройки: 2009.
Человеко-мест: 3 места. Водитель + 2 пассажира, включая водную переправу.
Масса вездехода 900 кг, плавает хорошо. Запас плавучести до 350 кг.
Плавающий: За счет гусениц +лодочный электромотор Minn Kota, которая получает питание от бортовой сети
Расход топлива: Приблизительный, 50л 1/100
Максимальная скорость теоретическая максимальная- 63 км/час.
Транспортная скорость или крейсерская- 35 км/час.
Двигатель от ВАЗ-21213.
КПП от ВАЗ-2101.

Радиаторов установлено 2 штуки.От УАЗа и от Лады "Приора".
Понижающего редуктора нет.
Поворот производится за счет торможения ведущего колеса, установленного на заднем мосту от ВАЗ-21-1. Называется дифференциальным.
Мост задний применен от ВАЗ-2101. Передаточное число 1/4,3.
Тормоза от ВАЗ-2101, барабанные.
Гусеница с общей длиной 621 см и шириной 35см.
Гусеницы выполнены из транспортёрной ленты с толщиной 15 мм и шириной 100 мм.
Траки выполнены из швеллера 60*20*3 мм, длиной 330 мм. Клыки тоже из этого профиля.
Вместо опорных катков применены пневмоколёса 4.00-10 с камерой.
Подвеска ступиц катков индивидуальная.
Натяжение гусеницы производится с помощью заднего ленивца. Подвеска ленивца шарнирная с амортизатором.
Подвеска катков балансирная в виде рессор от УАЗ длиной 500 мм.
Рама сварена из профиля 50х25х3 мм.
Обшивка днища из листовой стали с толщиной 1.5 мм.
Обшивка корпуса из листовой стали с толщиной 1.5 мм.
В отличии от других автосамоделок, отопление салона сделано от печки ВАЗ.

Так выглядит вездеход сзади.


Панель приборов тоже взят от ВАЗа.

Моторный отсек.

Гусеница и балансиры поддерживающих катков. Рессора очень короткая от УАЗа, поэтому ее не крутит. Незначительные повороты не заметны. Катки 4.00*10 от мотороллера. Покрышки не рвет, все целые.

Траки и зуб ведущего колеса. Траки пилены шлифмашиной из профиля 60*40*3 мм вдоль. Трак получился 60*18*3 мм. Высота 18 мм примерная, где больше, где меньше. Пока не одного трака не сломано. Клыки из этого же профиля с высотой h-70 мм. Ленты от большого вездехода были 7-кордовые. 2 корда убрал, осталось 5 и лента стала огибаться вокруг звездочки. Звездочка 8 зубовая. Резал циркульной пилой. Высота зуба 30 мм, крепится на 2 болта М10 приваренным к диску гайкам- 20 мм.

В кабине сиденье для водителя и пассажира.

Выезд на обкатку по снегу.

Ширина гусеницы хорошая, поэтому идет по любому снегу с просветом под корпусом. Снег в кустах по пояс, это вездеходу, примерно, до стекла, а тонет в нем 35-40 см. Высота гусеницы 44 см, ее везде на видео видно. Грузоподъемность-3 человека на плаву, плюс груз, без него никуда. Можно загрузить и больше, но по бездорожью повороты очень тяжелые, особенно по грунту. Поэтому зачем рвать технику. Я ведь ее сам собирал , мне ее не подарили.

Летом на рыбалку с надувной лодкой.


Подвесной злектромотор для плавания.

Крепление балансира(рессоры от УАЗ) .Узел крепления рессоры самодельный. Ось крепится к поперечной балке из профиля 50*25*3 мм и продольной 60*40*3 мм. Ось диаметром 30 мм на втулках.

Чертеж натяжителя гусеницы (оси ленивца), рвало соски на ленивцах, но они теперь забондажированы.

Фото натяжителя сзади.

Зуб ведущей звездочки выполнен из капролона.

Чертеж крепления рессоры, ширина листов 60 мм, толщина 2-х листов 15 мм. Рессоры от УАЗа.

Чертеж крепления опорных катков.

Ведущая звездочка.

Крепление зуба к звездочке.

Опорные катки-колеса от мотороллера.

Замена барабанных тормозов на дисковые.Зимой хватает вполне и барабанов ,а вот по грунту и в воде диски лучше . В воде, вообще, не управляемый на барабанах.

Зимняя поездка.

Все видео о вездеходе Видео про АИ-2

Поблагодарим Александра Исупова за рассказ о своем вездеходе АИ-2 на форуме "Луноходов.Нет" с подробными чертежами.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
