Немецкая штурмовая винтовка G.36 от Heckler & Koch

Бундесвер, планировавший с середины 1990-х годов принять на вооружение для замены хорошо известной винтовки Heckler & Koch G.3 новейший стрелковый комплекс, состоявший из винтовки G.11 и нестандартного 4,73 мм безгильзового патрона, из-за резкого противодействия структур НАТО, проводивших свою программу стандартизации военной техники и вооружений, и в том числе стрелкового оружия и их боеприпасов, не смог реализовать свой проект.

Немцы, игнорируя соглашение стран НАТО о стандартизации 5,56 мм патрона для стрелкового оружия (стандарт STANAG 4172), рассчитывали на стандартизацию этого оружия не только в ФРГ, но и в ряде других стран — членов Североатлантического блока. Уже в 1991 году бундесвер получил 1000 винтовок G.11 для опытной войсковой эксплуатации.

Однако надеждам западногерманских военных не суждено было сбыться. Воссоединение в 1990 году германских западных и восточных земель и связанные с этим колоссальные финансовые затраты поставили крест на многих дорогостоящих программах по перевооружению армии новым оружием, и в том числе переоснащению вооруженных сил ФРГ новейшими образцами стрелкового оружия — винтовками G.11.

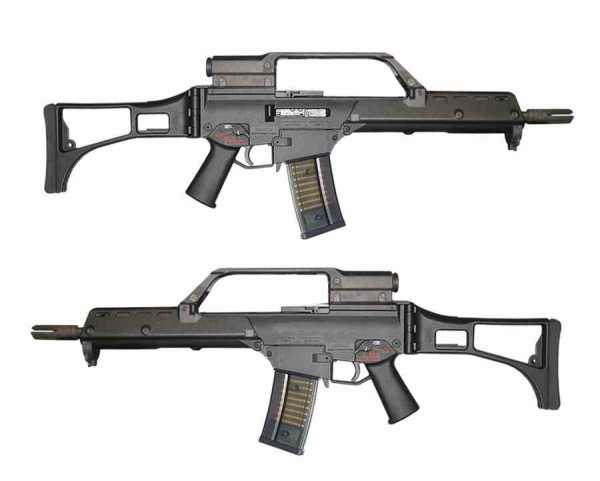

5,56-мм штурмовая винтовка G.36

Кроме того, объединенная Германия cтолкнулась с еще одним аспектом этой проблемы. Принятие на вооружение 5,56 мм стрелкового оружия практически во всех армиях стран-членов НАТО и создание многонациональных сил быстрого реагирования в составе Североатлантического блока, куда вошли и некоторые части бундесвера, настоятельно требовало от немцев унификации со своими союзниками, если, по крайней мере, не по оружию, то уж точно по боеприпасам.

В связи с этим ФРГ была вынуждена отказаться от своей практически полностью подготовленной к широкомасштабному производству винтовки G.11 под нестандартный патрон и вновь приступить к работам над штурмовыми винтовками, рассчитанными на использование 5,56 мм патрона НАТО для оснащения отдельных частей германской армии.

В 1992 году высшее военное руководство поставило на повестку дня вопрос о принятии на вооружение бундесвера новой системы пехотного оружия в рамках концепции «пехотинец будущего» («Infanterist der Zukunft» — IDZ), которое должно было включать в себя штурмовую винтовку и унифицированный с ней легкий ручной пулемет, не заменявший полностью единый пулемет MG.3, а служивший дополнением к нему, и использоваться в качестве оружия поддержки пехотных подразделений.

Однако после появления 1 сентября 1993 года тактико-технического задания, созданного рабочей группой экспертов из федерального ведомства по закупке вооружений, стало ясно, что ни один из имеющихся в наличии образцов штурмовой винтовки не удовлетворяет полностью новым требованиям. Основная конкурентная борьба развернулась между германской фирмой Heckler & Koch и австрийской Steyr-Daimler-Puch.

И здесь ведущей оружейной фирме ФРГ Heckler & Koch GmbH вновь удалось проявить свои высокие деловые и организационные качества. В сжатые сроки ее конструкторы создают новое упрощенное и достаточно дешевое семейство автоматического оружия с фирменной маркой Heckler & Koch — штурмовую винтовку НК.50 и ручной пулемет MG.50, которые оказались по многим характеристикам лучше широко известной винтовки Steyr AUG 77 и ручного пулемета на ее базе АUG/HBAR.

После принятия на вооружение новые образцы получили индексы G.36 и MG.36 соответственно. Но финансовые трудности в Германии послужили основной причиной того, что руководство вооруженных сил ФРГ в 1994 году приняло принципиальное решение о закупке всего лишь 33500 винтовок G.36 и созданных на их базе 200 ручных пулеметов MG.36 калибра 5,56 мм для вооружения в качестве оружия ограниченного стандарта только для частей быстрого реагирования бундесвера.

Конструкторы Heckler & Koch в своем оружии отказались от ставшей уже традиционной схемы работы автоматики в оружии этой фирмы, основанной на использовании энергии отдачи полусвободного затвора при неподвижном стволе и системы запирания канала ствола — разведением в горизонтальной плоскости роликов затвора, использованная на 7,62 мм штурмовой винтовке G.3.

Их также не устроила и простая и надежная схема советского автомата Калашникова — запирание канала ствола поворотом затвора на два боевых упора. Новая немецкая винтовка G.36 была построена по стандартной компоновочной схеме, при которой автоматика имела весьма рациональную и в то же время достаточно простую и эффективную конструкцию, заимствованную в американской винтовке М.16.

Винтовка Heckler & Koch G.36 состояла из: ствольной коробки со стволом и переносной рукояткой с оптическим прицелом; откидного приклада; подвижных деталей автоматики; ударно-спускового механизма с рукояткой управления огнем; приемника магазина; магазина; цевья и штык-ножа.

Автоматика штурмовой винтовки G.36 работала по принципу отвода пороховых газов

. Особенностью оружия G.36 явилась оригинальная конструкция бокового газового двигателя, выполненная с разделением ведущей детали подвижной системы автоматики — затворной рамы, независимой от штока газового поршня с коротким ходом. Газовый поршень со штоком воздействуют под давлением пороховых газов на переднюю часть затвора, отводя его в заднее положение.

Запирание канала ствола осуществляется семью боевыми упорами (заходящими за боевые уступы затворной коробки) при повороте затвора с помощью криволинейного паза стебля затвора на 30 градусов. Это решение газоотводной системы дало возможность создать относительно легкую винтовку, снизив таким образом влияние подвижных частей автоматики на устойчивость оружия и уменьшив массу самого запирающего узла.

Ударно-спусковой механизм G.36, аналогичный механизму винтовки G.3, агрегатного типа, собран в специальной коробке, вместе с пистолетной рукояткой управления огнем и спусковой скобой, что является очень удобным в эксплуатации. Коробка с ударно-спусковым механизмом крепится к ствольной коробке при помощи поперечных штифтов. Ударный механизм куркового типа. Спусковой механизм допускает ведение одиночного и автоматического огня.

Флажок переводчика вида огня, он же предохранитель — двусторонний, смонтирован на коробке над пистолетной рукояткой. Его поворот осуществляется большим пальцем. Ударно-спусковой механизм может поставляться в нескольких вариантах — с только одиночным огнем; с одиночным и автоматическим огнем; с одиночным и отсечкой очереди по 2 патрона; одиночным, по 2 патрона и автоматическим огнем.

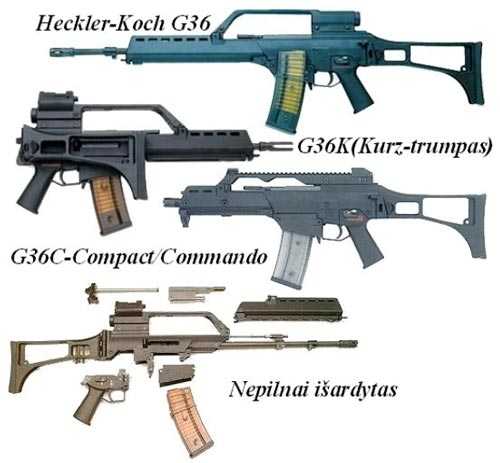

Семейство штурмовых винтовок G.36

Конструкция ствольной коробки и рукоятки взведения позволяет вести огонь как с правого, так и с левого плеча. Механизм перезаряжания винтовки G.36 выполнен в виде подпружиненной автоматически складывающейся рукоятки, закрепленной на затворной раме и воздействующей на подвижные части при отводе рукоятки назад. Рукоятка перезаряжания, расположенная на верхней плоскости ствольной коробки, в походном положении расположена вдоль оси оружия и удерживается в этом положении пружиной, для взведения затвора она может откидываться влево или вправо на 90 градусов.

При стрельбе рукоятка перезаряжания перемещается вместе с затворной рамой

. В ее конструкцию, по сравнению с аналогичным узлом винтовки G.3, были внесены многочисленные изменения, существенно улучшившие функционирование механизма перезаряжания в усложненных условиях. Отсутствие прорези для прохода рукоятки перезаряжания предохраняет ствольную коробку от загрязнения.

Удаление стреляных гильз осуществляется через экстракционное окно, расположенное с правой стороны ствольной коробки. Над рукояткой перезаряжания на верхней плоскости ствольной коробки смонтирована съемная пластмассовая ручка для переноски оружия, расположенная над центром тяжести винтовки.

Для удобства стрельбы прицельные приспособления были приподняты и монтировались в задней части рукоятки для переноски оружия. К одной из особенностей новой германской винтовки G.36 относится полное отсутствие механических прицельных приспособлений: прицела и мушки — их заменяют вмонтированный в рукоятку для переноски постоянный 3-кратный оптический прицел ZF 340, рассчитанный на дальности от 200 до 800 м с лазерным целеуказателем типа «красная точка».

Кроме оптического прицела винтовка G.36 также оснащена коллиматорным прицелом (установленным на верхней части оптического прицела), позволяющим вести прицельный огонь на ближних дистанциях до 200 м. Кроме того, на рукоятку для переноски оружия возможна установка ночного бесподсветочного прицела NSA 80 фирмы Hensoldt AG из промышленной группы Zeiss, допускающего ведение ночью прицельной стрельбы в условиях естественной освещенности от луны и звезд на дальности прямого выстрела по грудной фигуре до 350 м.

Новое оружие, созданное для войск, действующих в сложных климатических условиях, помимо своих достаточно высоких боевых качеств отличается еще и компактностью, поскольку в транспортном положении пластмассовый приклад рамочного типа, откидываясь вправо вдоль ствольной коробки, позволяет уменьшить общую длину оружия с 1000 мм до 758 мм, что является крайне удобным во время посадки и высадки солдат из бронетехники, вертолетов и пр.

Питание G.36 осуществляется из стандартного 30-зарядного магазина емкостью 30 патронов. Магазин выполнен из прозрачной пластмассы (для визуального контроля за наличием патронов) и на боковых гранях имеет специальные приливы, которые предназначаются для крепления запасного магазина. Заряжание магазина производится из специального приспособления, состоящего из 10-зарядной обоймы и переходника.

Магазины в боевых условиях крепятся на оружии спаренные или строенные (т.е. носимый непосредственно на оружии боекомплект составляет 60–90 патронов). Так как приемник магазинов на винтовке G.36 выполнен в соответствии со стандартами НАТО, можно использовать любые стандартные магазины для патронов 5,56 мм НАТО.

Солдат с 5,56-мм штурмовой винтовкой G.36, оснащенной подствольным гранатометом АG.36

Ствольная коробка изготовлена методом штамповки из листовой стали. В то же время многие элементы конструкции винтовки спроектированы с учетом использования новейших прогрессивных методов производства, в том числе литья по выплавляемым моделям, фасонного проката, штамповки, применения достижений порошковой металлургии. Для упрощения и удешевления производства в конструкции винтовки широко использованы для изготовления коробки ударно-спускового механизма, ствольной накладки, приклада и магазинов полимерные материалы из ударопрочного стеклонаполненного полиамида. Из пластмассы, армированной стеклонитью, изготавливается и корпус магазина, в то время как его крышка — металлическая.

Все металлические детали винтовки G.36 покрыты специальным теплоизолирующим покрытием, что в существенной мере позволило снизить тепловое излучение оружия во время стрельбы и тем самым повлияло на уменьшение демаскирующих признаков, усложнив противнику засечку стрелков тепловизионными приборами в ночных условиях.

Новая винтовка показала на испытаниях и в опытной эксплуатации высокие боевые характеристики. При этом специалистами была отмечена высокая устойчивость оружия при ведении огня очередями, опрокидывающийся момент во время стрельбы практически отсутствовал. Это было связано с тем, что для увеличения устойчивости оружия при стрельбе подвижные узлы автоматики винтовки были расположены выше ствола, а ложа на одной оси со стволом. Она также характеризовалась низким уровнем звука при выстреле.

При ведении автоматического огня винтовка G.36 по кучности боя не уступала лучшим западным образцам подобного оружия. Так, при стрельбе короткими очередями на дальность 100 м по 5 выстрелов рассеивание не превышало 12 см. Западногерманские оружейники смогли достичь также и отличных эксплуатационных показателей, в том числе винтовка G.36 отличается большой живучестью ствола (10.000 выстрелов), прочностью и надежностью конструкции. Основной вид огня из винтовки G.36 — автоматический, причем стрельба ведется короткими очередями — до 5 выстрелов, длинными очередями из автомата — до 10 выстрелов, из ручного пулемета LMG.36 — до 15 выстрелов, а также непрерывно.

На основе винтовки G.36 фирма Heckler & Koch разработала целое семейство унифицированного оружия, включавшее в себя: ручной пулемет LMG.36 и штурмовые карабины G.36К и G.36С.

К одной из особенностей новой винтовки НК G.36 относится возможность ее быстрой трансформации в ручной пулемет LMG.36, путем установки утяжеленного ствола с легкой штампованной двуногой сошкой, служившей для стабилизации оружия при стрельбе очередями и двустороннего барабанного магазина С–MAG, т.н. «седлообразной формы», емкостью на 100 патронов, который значительно расширил потенциальные возможности этого пулемета. Магазин С–MAG был создан американской фирмой BETA Co для винтовки М16 в соответствии со стандартом НАТО STANAG 4179 и очень удачно использован немцами для своего ручного пулемета. Длина ствола в обоих вариантах (винтовки и ручного пулемета) одинакова — 480 мм.

Западногерманские военные специалисты вслед за американцами, создавшими на базе своей винтовки М-16 целую гамму образцов стрелкового оружия (начиная от штурмовой винтовки и заканчивая пистолетом-пулеметом), и советскими конструкторами (со своим унифицированным семейством оружия АК-74/АКС-74 У/РПК-74) также приступили к разработке помимо штурмовой винтовки и ручного пулемета и других образцов индивидуального автоматического оружия.

В плане тактического использования стрелкового оружия открытой оставалась ниша, которую ранее занимали пистолеты-пулеметы, т.е. автоматическое оружие, рассчитанное на стрельбу на близких дистанциях, что было обусловлено использованием относительно маломощного пистолетного патрона.

Боевой опыт использования американцами во Вьетнаме 5,56 мм укороченных штурмовых карабинов Сolt Kommando ХМ 177 и М4, принятых на частичное вооружение частей специального назначения армии США, убедительно доказал необходимость наличия в войсках подобного компактного оружия, которое в специфических условиях города, леса, джунглей и т. п. могло заменить винтовку и пистолет-пулемет. Бундесвер также нуждался в оружии аналогичного типа.

Поэтому конструкторы Heckler & Koch создали для специальных частей бундесвера на базе винтовки G.36 ее укороченный вариант G.36K с длиной ствола 318 мм. Уменьшение длины ствола вызвало необходимость использования усиленного дульного тормоза, т. к. существенно увеличилась отдача при выстреле. Для проведения специальных операций укороченная винтовка G.36K может оснащаться помимо ночного прицела лазерным целеуказателем и тактическим фонарем с галогенной лампой. Главным преимуществом новой винтовки G.36K, по сравнению с пистолетами-пулеметами, стало использование единого для всего пехотного оружия 5,56 мм патрона.

В 1996 году новый 5,56 мм комплекс стрелкового оружия — винтовки G.36, карабины G.36K и ручные пулеметы MG.36 — был официально принят на вооружение бундесвера, и в первом квартале того же года фирма Heckler & Koch освоила их серийное производство. Специально для экспортных целей был разработан упрощенный вариант винтовок и ручных пулеметов серии 36 — G.36Е, G.36KЕ и МG.36Е (в настоящее время получивших обозначение G.36 V, G.36 KV и МG.36 V соответственно), оснащенных 1,5-кратным прицелом без лазерного целеуказателя типа «красная точка».

А вскоре появились еще одна модификация этого оружия — более короткий вариант штурмового карабина G.36C (С — Compact), который вместо рукоятки для переноски оружия имеет универсальные направляющие планки Picatinny MIL-STD-1913 для крепления прицелов любых типов, на которых смонтированы складные прицельные приспособления.

Солдаты с 5,56-мм штурмовым карабином G.36С

Первым серьезным боевым испытанием нового немецкого оружия стало участие бундесвера в военном конфликте в Косово. После нескольких месяцев эксплуатации в условиях, максимально приближенных к боевым (поскольку немцы в настоящих боях практически не участвовали), это оружие подтвердило свои высокие боевые качества, в том числе надежность работы в любых, в том числе и в самых неблагоприятных условиях эксплуатации, удобство в обращении и обслуживании, высокую ремонтопригодность.

В настоящее время все военнослужащие германского бундесвера вооружены винтовками G.36/G.36K и ручными пулеметами LMG.36. Семейство оружия G.36/MG.36 широко используется с 2001 года частями и подразделениями бундесвера, находящимися в Афганистане. Некоторое количество германских штурмовых винтовок G.36 было взято в качестве трофеев российскими солдатами в ходе отражения грузинской агрессии в Южной Осетии в 2008 году.

Наряду с бундесвером штурмовые винтовки G.36 были приняты в 1999 году на вооружение вооруженных сил Испании, Литвы, а впоследствии — правоохранительных органов Великобритании, нескольких скандинавских государств и ряда правоохранительных структур в США, а также сил специального назначения Польши, Албании, Франции.

Специально для гражданского рынка на базе штурмовой винтовки G.36 фирма Heckler & Koch освоила производство самозарядной винтовки SL.8, с ударно-спусковым механизмом, рассчитанным только на ведение одиночного огня под малоимпульсный патрон.223 Remington.

Винтовка G.36 и модификации, созданные на ее базе, представляют собой первоклассные образцы стрелкового оружия: лёгкое, удобное и надёжное.

/Сергей Монетчиков, bratishka.ru/

army-news.ru

новый автомат для Бундесвера на замену G36 » Военное обозрение

В 2015 году была решена судьба штурмовой винтовки G-36 как основного оружия Бундесвера – министр обороны ФРГ Урсула фон дер Ляйен приняла принципиальное решение закупить новое оружие. Официальный конкурс будет объявлен в течение полугода, новые автоматы станут закупать с 2020 года и осуществят полную замену G-36 в немецких вооруженных силах к 2026 году.


Пока что на конкурс по новой штурмовой винтовке, согласно слухам, претендуют немецкая фирма "Хенель" в кооперации с "Каракал" с винтовкой CAR 816, "Рейнметалл" в кооперации со "Штейр-Манллихер" с винтовкой RS556, "Шмайссер" со своей версией М4, израильский IWI с автоматом "Тавор" Х95, канадская Diemaco c винтовкой C8SFW, американская компания LWRCI с винтовкой M6-G, швейцарские SIG, B&T и Swiss Arms c SIG MCX, APC556 и SG 553, французская Thales с F90 (лицензионная копия AUG), итальянская "Беретта" с ARX-160, чешская Ceska Zbrojovka с BREN 2, бельгийцы из FN Herstal с FN SCAR-L и польский FB "Łucznik" Radom с Radom MSBS.

Что же до конкурентов – до последнего времени казалось, что компания Heckler & Koch представит на конкурсе свою уже широко известную штурмовую винтовку HK416. Тем более что некое федеральное агенство Германии уже закупило это оружие под обозначением G38. А из последних успехов можно отметить официальный выбор HK416 новым основным автоматом вооруженных сил Франции. Но появились слухи что качественно изготовленный HK416 является слишком дорогим для Бундесвера и было решено изготовить новую винтовку.

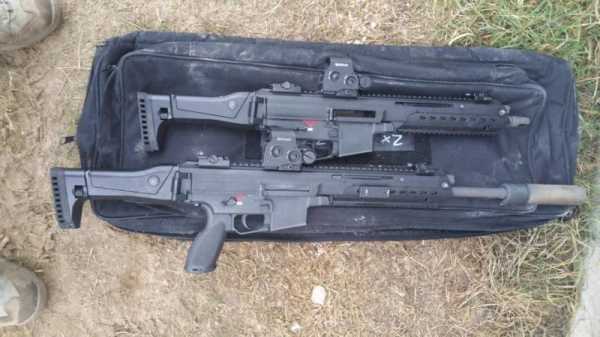

Тем удивительнее оказался анонс 3 февраля совершенно новой штурмовой винтовки от Heckler & Koch – HK433. Совершенно точно именно новинка будет предложена на конкурс на новый автомат для Бундесвера. Об этом говорит множество нюансов, в первую очередь – большая схожесть HK433 в плане эргономики со старым G-36, что позволит быстро переучить персонал знакомый со старым оружием, не прибегая к переучиванию на эргономику в «стиле AR» - что важно для массовых вооруженных сил.

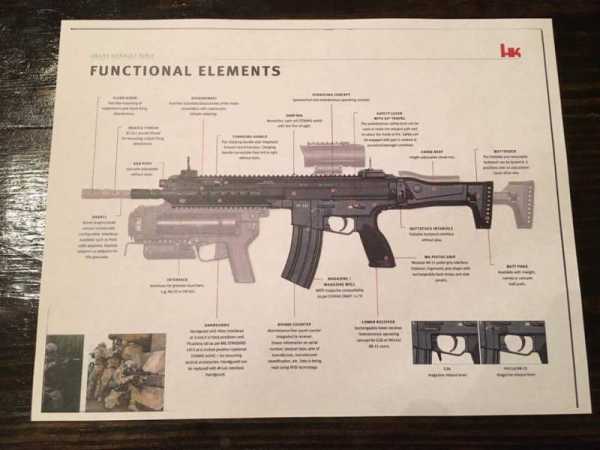

Что же представляет из себя новое оружие? Сама фирма Heckler & Koch назвала HK433 гибридом лучших качеств G36 и HK416. Тем не менее, новая штурмовая винтовка лишена основного отличительного признака G-36 – обилия пластика в конструкции, что и послужила основой для критики о чрезмерном перегреве при стрельбе в жаркой местности и соответствующем ухудшении кучности. Поэтому новый HK433 сделан в основном из высокопрочного алюминиевого сплава, который собран в два конструктивных элемента, которые известны на западе как «ловер» (lower) и «аппер» (upper). «Аппер» и «ловер» также переводят как нижняя и верхняя часть ствольной коробки, к которым крепятся все остальные элементы оружия.

И хотя «ловер» нового автомата весьма напоминает стандартные «ловеры» для AR-15, это не так – можно отметить, что к нему не крепится приклад. К тому же приклад стал складным – главный отличительный признак HK433 от HK416, который унаследовал от AR-15 нескладной приклад с буфером возвратной пружины внутри. Новый полимерный складной приклад HK433 отличается телескопической конструкцией (5 регулировок по длине) и регулируемой по высоте щекой, а также оснащается сменными затыльниками.

Приклад складывается вправо, и позволяет стрелять и оперировать элементами УСМ без помех. Кстати органы управления (включая защелку магазина) на «ловере» могут быть как по типу AR-15, так и по типу G-36, а шахта магазина может принимать как магазины стандарта NATO так и стандартные магазины G-36.


Автоматика нового автомата является газоотводной, с коротким ходом газового поршня, и восходит своими корнями к AR-18. Затвор при этом перекрывает окно выброса стреляных гильз и защищает от попадания грязи в ствольную коробку - как у G-36, но при этом рукоятка не движется во время стрельбы – заметное отличие. Но, как и в предыдущем немецком автомате, положение рукоятки затвора может быть отрегулировано как для правши, так и для левши.

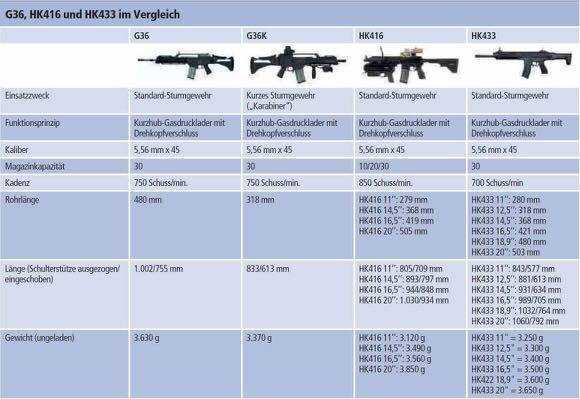

Heckler & Koch предлагает для HK433 сразу 6 типов легкосменных стволов, длиной 20 (503мм), 18.9 (480мм), 16.5 (421мм), 14.5 (368мм), 12.5 (318мм) и 11 (280мм) дюймов. То есть автомат является полностью модульным, с различными типами стволом он может выполнять задачи, как полноразмерного автомата, так и карабина, малогабаритного автомата, ручного пулемета или же «марксманской винтовки» (DMR). Стволы изготовлены путем холодной ковки и хромированы и обеспечивают точность и кучность "выше среднего". Ствольной блок оснащается регулируемым газоотводом - что удобно для использования вместе с глушителем. Сами стволы при этом прочно крепятся в «аппере», на котором монолитно и на всю длину установлена планка типа «пикатинни» - при этом смена «аппера» со стволом и установленной и пристрелянной оптикой не скажется на бое винтовки. На этой планке крепятся штатные складные механические прицельные приспособления.

Цевье может быть сделано как в виде интерфейса Keymod так и M-lok и позволяет установить любые накладки и планки по желанию стрелка, при это ещё одна планка "пикатинни" расположена снизу, и позволяет установить подствольный гранатомет M320 производства H&K.

Наконец можно отметить достаточно специфическое предложение от H&K – опциональная установка в ствольной коробке специального беспроводного «счетчика выстрелов», который работает по технологии RFID и не требует ухода от владельца – этот счетчик нужен в первую очередь для оружейной службы армии для подсчета ресурса ствола и ремонта оружия.

При всем при этом пустой автомат со стандартным стволом длиной 421мм весит не более 3.5кг. Также предлагается семейство из унифицированных моделей под калибры 7.62х39 и 300 Blackout (HK123) и 7.62х51 (HK231).
Насколько хорошо себя покажет новое оружие в грядущем тендере на новую штурмовую винтовку для Бундесвера, покажет время.

topwar.ru

Штурмовая винтовка Gewehr-3 «Хеклер-Кох» | Армии и Солдаты. Военная энциклопедия

Характеристики Штурмовой винтовки Gewehr-3 «Хеклер-Кох»

Страна: Германия
Тип: Штурмовая винтовка
Дата выпуска: 1959 г.
Калибр: 7,62-мм
Длина: 1025-мм (ствол 450-мм)
Вес: 4,4 кг (снаряжённый)
Скорострельность: до 600 выстрелов в минуту
Начальная скорость пули: 850 м/с, эффективная дальность: 400 м
Боекомплект: 20 патронов 7,62×51-мм стандарта НАТО

Характеристики приведены для модели Gewehr-3 (G3)

«Штурмовая винтовка Gewehr-3 «Хеклер-Кох» — возможности, история создания, особенности конструкции и модификации»


История создания штурмовой винтовки Gewehr-3

История немецкой штурмовой винтовки Gewehr-3 началась с почти детективной, а отчасти и анекдотической истории. В 1945 году, когда фирма «Маузер» стала разрабатывать новую штурмовую винтовку для германской армии под обозначением StG45(M). Однако, война закончилась даже до того, как был создан опытный образец.

Конструкторы и инженеры разбежались по всему свету, но часть из них осела в Испании, где они стали работать в оружейном концерне СЕТМЕ. Здесь то из старых маузеровских чертежей и родился первый рабочий образец новой-старой штурмовой винтовки. Дело было в 1956 году. У испанцев что-то не срослось, поэтому в то же время, они продали лицензию на производство голландской фирме «NWM». Голландцы были довольны, но то ли опыта, то ли времени на доводку «сырого» образца винтовка «NMW-СЕТМЕ» у них не хватало, поэтому доработку автомата доверили немецкой фирме «Хеклер и Кох».

Надо сказать, что «Хеклер и Кох» была образована после войны, и размещалась на одном из бывших заводов «Маузера». При этом, буквально за несколько дней до этого события, военное руководство Германии озаботилось созданием собственной современной штурмовой винтовки.

Естественно там никто и думать не смел о столь неожиданном подарке судьбы – конструкторы немедленно приступили к работе, и через три года после «второго пришествия» винтовки на родину (в 1959 году), она была принята на вооружение бундесвера как «Gewehr-3» (G-3).

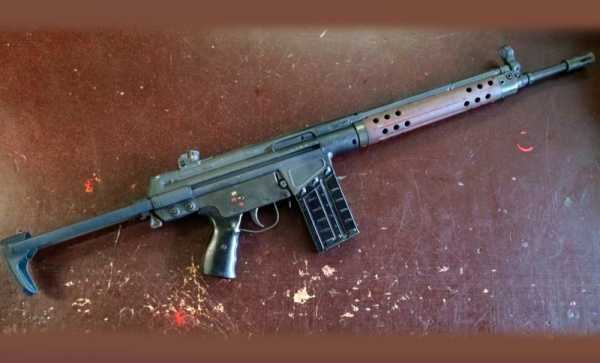

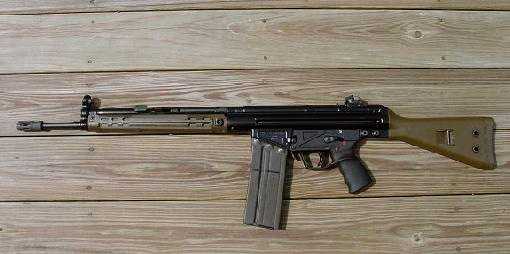

Немецкая штурмовая винтовка H&K «Gewehr-3»

Даже в смелых мечтах конструкторам «Хеклер и Кох» не снилось, какую славу обретет штурмовая винтовка G3 в будущем. Выпускавшаяся серийно с 1964 года по 2001 год, «Gewehr-3» состояла (и состоит до сих пор) на вооружение 77 стран.

Одно лишь только лицензионное производство G3 было налажено в Греции, Дании, Португалии, Турции, Франции, республике Бангладеш, Иране, Мексике, Мьянме, Нигерии, Швеции, Судане и Пакистане.

Столь широкую распространенность и популярность винтовки G3 объясняет, как высокая надежность и эргономичность оружия, так и сравнительно невысокая цена, достигнутая за счет очень высокой технологичности производства: широкого применения штамповки, замены части второстепенных металлических деталей пластиковыми, и простой конструкции.

Единственным серьезным минусом конструкции G3 было довольно большое количество мелких деталей, которые запросто можно было потерять в полевых условиях во время чистки оружия. Эта деталь – фактически единственное, что отличало Gewehr-3 от советского автомата Калашникова.

Во всем остальном, как и АК, G3 была сугубо утилитарным «оружием военного времени», надежным и простым.

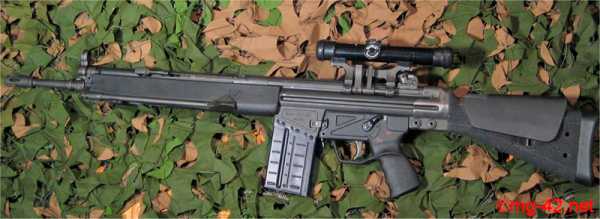

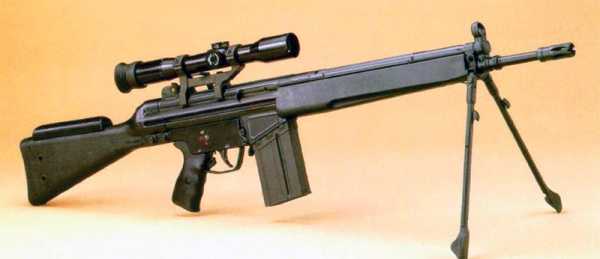

Немецкая штурмовая винтовка H&K «Gewehr-3» в снайперском варианте

Конструкция штурмовой винтовки Gewehr-3

Немецкая штурмовая винтовка G3 построена на основе автоматики с полусвободным затвором, имеющим Г-образную форму. Ствольная коробка и цевье, штампованы из стального листа. Рукоятка взведения и передний удлиненный конец затвора находятся в установленном над стволом цилиндрическом кожухе, напоминающем газоотводную трубку. На левой стороне кожуха имеется вырез, вдоль которого движется рукоятка взведения, а также поперечный вырез для её фиксации.

Дульная часть ствола автомата снабжена резьбой и втулкой для закрепления стопорной пружины пламегасителя, вместо которого может устанавливаться приспособление для стрельбы холостыми патронами, имеющее пружинный кольцевой замок для надёжной установки. Помимо пламегасителя может устанавливаться глушитель.

Необычным для оружия, использующего такой мощный патрон, стало использование полусвободного затвора. Но секрет заключался в конструкции самого затвора. Он состоит из двух частей: легкой передней, то есть собственно затвора, в котором расположены два запирающих ролика, и задней затворной рамы, которая входит внутрь затвора.  Во время движения механизма затвора вперед, при досылании патрона в патронник, обе части за счет роликов удерживаются разделенными.

После того как патрон дослан в патронник, затвор останавливается, а затворная рама, толкаемая пружиной, продолжает движение. Так как передний срез затворной рамы выполнен в виде длинного выступа, то он, входя в затвор, раздвигает ролики, запирая их в вырезы в ствольной коробке. Обе части останавливаются, канал ствола надежно заперт, и оружие готово к выстрелу.

Нажатие на спусковой крючок освобождает курок, он бьет по ударнику, который разбивает капсюль.  Происходит выстрел. Давление, создающееся в канале ствола при выстреле, давит через заднюю стенку гильзы на затвор. Он не может отодвинуться назад, так как заперт двумя роликами. А ролики соответственно не могут двигаться, так как удерживаются в вырезах в ствольной коробке выступом затворной рамы.

Немецкий единый пулемет HK-21 на базе штурмовой винтовки H&K «Gewehr-3»

Однако вырезы в ствольной коробке слегка скошены, так что под давлением ролики могут слегка отойти назад. После этого они выдавливают выступ затворной рамы, заставляя ее двигаться назад. Постепенно весь затвор приходит в движение, причем обе его части двигаются с разной скоростью. Затем ролики окончательно выталкивают выступ затворной рамы из затвора и полностью выходят из вырезов. Как только это происходит, затвор вновь становится единым механизмом. Он отходит назад, извлекая и выбрасывая стреляную гильзу и взводя курок. Возвратная пружина возвращает затвор в исходное положение, и все повторяется заново.

Штурмовая винтовка имеет два варианта приклада: фиксированный пластиковый, и телескопический. Телескопический приклад выполнен из стали путём штамповки. Приклады крепятся к ствольной коробке при помощи двух штифтов.

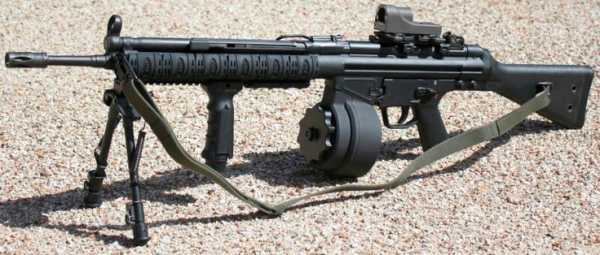

Если посмотреть на первую и последнюю фотографии в этой статье, может сложиться впечатление, что на них изображено разное оружие. Это не так — хотя внешне H&K «Gewehr-3» за почти 80-летнюю историю изрядно преобразилась, внутри — это то же оружие, разработка которого началась ещё во время Второй Мировой войны

Модификации штурмовой винтовки Gewehr-3

  • G3 («Gewehr-3») — базовая модель с фиксированным пластиковым прикладом.
  • G3A1 — G3 с выдвижным телескопическим прикладом.
  • G3A2 — G3 с фиксированным пластиковым прикладом и диоптрическим прицелом.
  • G3A3 — модель с фиксированным прикладом, диоптрическим прицелом и двумя вариантами цевья (цельное и перфорированное).
  • G3A3 ZF — вариант G3 с оптическим прицелом.
  • G3SG1 — снайперский вариант для гражданского и полицейского сектора. Может комплектоваться прикладом с регулируемой щекой, складывающимися сошками и спусковым механизмом с возможностью регулировки тягового усилия.
  • G3A4 — модель с телескопическим прикладом и диоптрическим прицелом.
  • G3KA4 — G3A4 с укороченным до 315 мм стволом.
  • HK 41 и HK 91 – гражданские самозарядные варианты G3.
  • SAR-8 – американская версия (фирма «Спрингфилд Армори») гражданского самозарядного варианта G3 с изменённым прикладом и магазинами на 10 патронов.
  • HK21 — единый пулемёт на основе G3.

Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет

armedman.ru

История первой штурмовой винтовки Sturmgewehr Stg.44

Заявляют, что именно это оружие является настоящим немецким «Шмайсером», а не разработанный Генрихом Фольмером пистолет-пулемёт МП 38/40, который нам часто показывают в кинолентах о Великой Отечественной. Именно эта винтовка стала прототипом легендарного автомата Калашникова и неменее знаменитой FN FAL, бельгийской штурмовой винтовки. Именно на нем уже имелось штатное место для оптического прицела, подствольного гранатомёта и других навесных устройств. Благодаря этому оружию в современной военной терминологии появились обозначения «промежуточный патрон» и «штурмовая винтовка». Все эти высказывания являются чистой правдой!
История создания данного оружия берет начало ещё до ІІ мировой войны, с момента разработки в 30-х годах прошлого века 7.92×33-мм «промежуточного патрона» (7.92mm Kurz). Данный патрон был средним по мощности между патроном к пистолету (9х19mm «parabellum») и патроном к винтовке (7,92х57mm).

Этот патрон разрабатывался по инициативе немецкой оружейной фирмы Полте (Polte), а не по заказу немецкого военного ведомства. В 1942 году германским управлением вооружений HWaA фирмам Вальтер и Хенель был передан заказ на разработку оружия под данный патрон.

В результате были созданы образцы автоматического оружия, которые получили название MaschinenKarabiner (с немецкого — автоматический карабин). Образец, который создала фирма Хенель, обозначался MKb.42(H), а образец фирмы Вальтер, соответственно, Mkb.42(W).

По итогам испытаний было принято решение развивать конструкцию, которую разработала фирма Хенель. Разработка велась под руководством легендарного немецкого оружейника Хуго Шмайсера. В конструкцию внесли существенные трансформации, например, конструкция УСМ была взята с модели фирмы Вальтер.

Дальнейшие работы по разработке автоматического карабина проходили уже под обозначением MP 43 (MaschinenPistole, с немецкого — пистолет-пулемёт). Изменение названия разработки произошло по причине того, что Гитлер был против массового выпуска автоматического оружия, ссылаясь на то, что тогда миллионы патронов для винтовок на складах останутся неиспользованными. Не изменила плохого отношения Гитлера к новым образцам автоматического оружия и демонстрация возможностей автоматического карабина. Дальнейшая разработка данного оружия велась под личным контролем рейсхминистра вооружений Германии Альберта Шпеера, втайне от фюрера.

И всё же новейшее оружие было крайне необходимо Германии. Огневая мощь пехоты Вермахта к середине войны уже оказывается существенно меньше огневой мощи пехоты советской армии, которая вооружена в основном пистолетом-пулемётом Шпагина. Данный факт требовал либо производства большого количества громоздких и неудобных ручных пулемётов, либо начать серийный выпуск автоматических карабинов, у которых эффективная дальность ведения огня составляла до 500 м против 150 м у ППШ. Это же привело к изменению отношения Гитлера и всей верхушки Третьего рейха к автоматическому оружию. Уже в начале 44-го года начинается серийное производство нового образца стрелкового оружия, получившего наименование MP 44. Данным оружием в первую очередь вооружались элитные части Вермахта. Одновременно модернизируется боеприпас для MP 44: «Pistolen-Part.43m. E» — патрон образца 1943 г. стал уже сильно похож на нынешний автоматный патрон, в пуле которого был стальной сердечник.

В октябре 44-го года образец получил обозначение, выбранное лично Гитлером, StG.44 (Sturmgewehr.44, с немецкого — штурмовая винтовка образца 1944 года). Обозначение «штурмовая винтовка» так прижилось к этому типу стрелкового оружия, что в настоящее время все образцы стрелкового оружия, которые имеют аналогичные показатели, называют штурмовыми винтовками.

StG.44 (Sturmgewehr.44, с немецкого — штурмовая винтовка образца 1944 года)

Автоматический карабин Sturmgewehr.44 являлся индивидуальным стрелковым оружием, которое построено по принципу автоматики верхнего отвода части пороховых газов, приводящих в движение газовый поршень. Запирание канала ствола производилось перекосом затвора вниз, за выступ в ствольной коробке. Ствольную коробку делали из штампованного стального листа. Ударно-спусковой механизм с пистолетной рукояткой присоединялся к ствольной коробке и при неполной разборке складывается вперед-вниз. Приклад делался деревянным, крепился к ствольной коробке и снимался при разборке. Внутри приклада располагалась возвратная пружина.

Ударно-спусковой механизм винтовки позволял вести автоматический и одиночный огонь. StG.44 имела секторный прицел, независимые переводчик режимов огня и предохранитель, рукоятка затвора располагалась слева и при стрельбе двигалась совместно с затворной рамой. Для присоединения винтовочного гранатомета на дульном срезе ствола сделана резьба. Кроме того, Stg.44 могла быть оборудована специальным кривоствольным устройством, которое предназначалось для стрельбы из окопов, танков или других укрытий.

Sturmgewehr.44 имела следующие ТТХ
Калибр оружия — 7,92 мм.
Длина винтовки — 940 мм.
Длина ствола — 419 мм.
Масса Sturmgewehr.44 без патронов 4,1 кг, им 5,22 кг с полным магазином на 30 патронов.
Темп стрельбы около 500 в/мин.
Емкость магазинов была на 15, 20 и 30 патронов.
Начальная скорость пули около 650 м/с.

Достоинства Sturmgewehr.44. Винтовка эффективно стреляет очередями на дальность до 300 м и одиночными выстрелами на дальность до 600 м. Это больше чем в два раза выше, чем у ППШ. Для снайперов была построена винтовка МР-43/1, которая позволяла вести прицельный огонь до 800 метров. На фрезерованное крепление можно было устанавливать четырёхкратный оптический прицел или ночной инфракрасный прицел ZG.1229 «Вампир». При стрельбе отдача была почти в 2 раза ниже, нежели у карабина Mauser-98K. Это повышало точность и комфортность стрельбы.

Ее недостатки. Во-первых, это большая масса. Винтовка почти на килограмм была тяжелее карабина Mauser-98K. Деревянный приклад нередко ломался в ходе рукопашного боя. Пламя, которое вырывалось из ствола при стрельбе, очень сильно демаскировало стрелка. Длинный магазин и высокие прицельные приспособления при стрельбе лёжа заставляли стрелка высоко поднимать голову, это существенно увеличивало его профиль. В целях уменьшения высоты оружия изготавливались магазины емкостью 15 или 20 патронов.

Всего в годы ІІ мировой войны было изготовлено более 400 тысяч автоматических карабинов Stg.44, MP43, MP 44.

Автомат был дорогим трофеем не только у советских войск, но и у союзников. Имеются документальные подтверждения применения данного оружия солдатами Советской армии в ходе штурма Берлина.

По окончании войны автоматы Sturmgewehr.44 использовались полицией ГДР и армией Чехословакии. В Югославии винтовки продержались на вооружении ВДВ до 70-х годов прошлого века.

Кроме того, штурмовая винтовка, которую создал Хуго Шмайсер, оказала большое действие на послевоенное развитие стрелкового оружия. Так, конструкция бельгийской FN FAL и автомата Калашникова были если не скопированы, то сделаны по схеме, которая очень похожа на Stg.44. Также сильно похож на Sturmgewehr.44 современный штатовский автоматический карабин M4.

Американский телеканал «Милитари», который составил рейтинг 10-ти лучших винтовок прошлого века, поставил штурмовую винтовку Sturmgewehr.44 на почётное 9-е место.
