Вооруженные силы России активно применяют минометы «Василек» для нанесения ударов по позициям украинской армии.
Миномет «Василек» наиболее эффективен в роли «кочующего орудия», для ударов по позициям противника. / Министерство обороны РФ
Тактика «кочующий миномет» оказалась наиболее эффективной для использования в зоне специальной военной операции. Как рассказали в Минобороны России, главное правило этого тактического приема — быстрая смена огневой позиции. Скорость и точность поражения целей достигается благодаря корректировке огня с помощью беспилотника.
Такая оперативность в первую очередь зависит от четкой и слаженной работы артиллерийских расчетов. Помимо стальных нервов, ведь до позиций противника буквально несколько километров, бойцы также демонстрируют отточенные до автоматизма движения.
«Василек» устанавливается в кузове грузовика «Урал». По бездорожью машина буквально вылетает на позицию. Без суеты или спешки за несколько минут расчет приводит миномет к бою. Причем выполняют такие непростые боевые задачи военнослужащие, которые были призваны из запаса в рамках частичной мобилизации, и добровольцы. Для наведения миномета используются данные, которые передаются с беспилотника. Серия выстрелов, и также оперативно машина уходит с позиции, чтобы не подставиться под ответный удар.
«Кочевать» так минометчики могут хоть сутками, главное, чтобы хватило боезапаса. Постоянная смена позиции, удары по противнику с самых непредсказуемых направлений в том числе имеют еще и мощный психологический эффект. Если в любое время может прилететь мина, то противник не может расслабиться, все время находится в нервном напряжении.
Как рассказывают бойцы, 82-мм миномет «Василек», несмотря на его цветочное название, очень грозное оружие. Он может стрелять как стандартный миномет, то есть мина в него заряжается с дула, так и очередями.
«Василек», несмотря на цветочное название, на самом деле очень грозное оружие. Он может стрелять как одиночными минами, так и очередями
Стрельба очередями возможна только при кассетном казенном заряжании. В одну кассету помещают попарно четыре выстрела из стандартных 82-мм артиллерийских мин. Кроме того, использовать миномет можно и для стрельбы по настильной траектории. То есть буквально прямой наводкой, как легкая пушка. Для этого предусмотрен панорамный прицел, на котором в этом случае меняется штатная оптика. Больше на такое не способен ни один миномет в мире.
Скорострельность «Василька» достигает 100-120 выстрелов в минуту. То есть при слаженной работе расчета скорострельность может быть запредельной — пока первая мина приземлится, 50-я уже взлетит в воздух. Сила отдачи миномета поглощается специальной гидроамортизационной системой, установленной вокруг ствола.
Гашение отдачи — еще одна из отличительных особенностей «Василька». Поэтому миномет имеет высокую точность попаданий даже при стрельбе очередями.
Град мин практически не оставляет шансов противнику. Огнем «блуждающего» миномета уничтожаются огневые точки и позиции украинских боевиков, поражается пехота противника, как на открытой местности, так и в полевых укрытиях.
Масса «Василька» в боевом положении 632 кг. Время перевода из боевого положения в походное и обратно — полторы минуты. Максимальная техническая скорострельность — 170 выстрелов в минуту.
Максимальная практическая скорострельность — 120 выстрелов в минуту. Минимальная дальность навесной стрельбы — 800 метров. Максимальная дальность стрельбы — 4270 метров. Время перехода из походного в боевое положение и из боевого в походное составляет до 90 секунд.
Расчет составляет 4 человека: командир системы, наводчик, заряжающий и подносчик, он же водитель транспортной машины. Размещается миномет на транспортной машине на шасси двухосного автомобиля повышенной проходимости «Урал-43206».
В войска миномет 2Б9 «Василек» стал поступать с 1970 года.
Российская газета — Федеральный выпуск: №14(8959)
Поделиться
АрмияМинобороныВооружение РоссииСпециальная военная операция по защите ДНР и ЛНРОружие XXI века
Миномет 2Б9М Василек 82-мм Скорострельность.
Дальность стрельбы. Вес / Артиллерия / Артиллерия и минометы / Стрелковое вооружение / Арсенал-Инфо.рфХотя минометы калибра 82 мм обыкновенно считаются вооружением пехоты, 82-мм автоматический миномет 2Б9 «Василек» следует отнести к категории артиллерийского вооружения. В первую очередь это обусловлено боевой скорострельностью 2Б9, имеющей очень высокое значение — до 100 выстрелов в минуту (темп стрельбы составляет 120 выстрелов в минуту), а также его возможностью вести настильный огонь и, таким образом выполнять задачи огневой поддержки и борьбы с бронированными целями.
Миномет 2Б9 Василек — видео
Обыкновенно 2Б9 устанавливается на легкий колесный лафет, напоминающий лафет легкой полевой пушки, оснащенный станинами и поддоном. В середине ствол закреплен во вращающемся устройстве, похожем на барабан, выполняющем роль станка.
Приемник боеприпасов магазинного типа обеспечивает подачу 82-мм мин из обойм по четыре мины, вставляемых справа. 2Б9 может вести навесной огонь по крутой траектории как миномет, при этом мины заряжаются вручную с дула, или автоматический огонь по настильной траектории как легкая противотанковая пушка (имеется прицел для прямой наводки) с использованием заряжания через казенную часть из магазина. В довершение ко всему при заряжании с дула имеются три различных типа метательных зарядов, но при заряжании с казенной части заряд унифицированный. Сила отдачи поглощается гидроамортизационной системой, установленной вокруг ствола.
82-мм миномет «Василек» также устанавливается на самоходные шасси; наиболее распространенным является установка в кузов 2-тонного грузовика ГАЗ-66 4×4. Еще одним вариантом является установка «Василька» на грузовую платформу соответствующим образом модифицированного гусеничного транспортера МТ-ЛБ. Венгрия выпускает похожий вариант самоходной установки, также собранной на шасси усовершенствованного транспортера МТ-ЛБ.
2Б9 «Василек» способен вести огонь стандартными 82-мм боеприпасами к миномету; вес мины составляет около 3,1 кг. Для стрельбы прямой наводкой по бронированным целям разработана специальная мина с кумулятивной боеголовкой. Максимальная дальность при стрельбе по навесной траектории составляет 4200 метров.
Модификации
2Б9 — базовая модификация с водяным охлаждением ствола (кожух с водой)
2Б9М — модификация с воздушным охлаждением ствола — кожух отсутствует, стенки ствола в средней части утолщены и имеют рёбра
Система 2К21 — подвижной миномётный комплекс, в состав которого входят транспортная машина (может использоваться также для буксировки миномёта при смене им огневых позиций и в нештатных ситуациях) 2Ф54 (модифицированный армейский средний грузовой автомобиль повышенной проходимости ГАЗ-66-05) и непосредственно сам миномёт
2Б9М на шасси МТ-ЛБ (СССР) — войсковая доработка 2Б9М в самоходный миномёт
2Б9М на шасси МТ-ЛБ (ВНР) — несколько видоизменённая заводская доработка 2Б9М в самоходный миномёт на том же шасси
Тип 99 (экспортное обозначение для модификации калибра 81,2 мм — W99) — принятый на вооружение НОАК в 1999 году вариант 2Б9М производства КНР
82-мм самоходный миномёт 2Б9М на базе БМП-1 — казахстанская разработка, один демонстрационный экземпляр представлен в мае 2014 года на выставке вооружений KADEX-2014.
Миномёт открыто установлен в средней части корпуса БМП-1
Тактико-технические характеристики 2Б9М Василек
— Конструктор: В. К. Филиппов
— Производитель: завод «Большевик»
— Калибр, мм: 82
— Углы вертикального наведения, град.: от −1° до +78° (высота линии огня 670 мм) или от +7° до +85° (высота линии огня 970 мм)
— Углы горизонтального наведения: ±30°
Вес 2Б9М Василек
— Вес в боевом положении, кг: 632
— Вес транспортной машины 2Ф54, кг: 3930
— Вес всей системы в походном положении (с боекомплектом и расчётом), кг: 6060
— Время перевода из боевого положения в походное и обратно, мин.: 1,5
— Возимый боекомплект, мин, шт.: 226
— Скорость возки на транспортной машине, км/час: по шоссе до 60, по бездорожью до 20
— Расчёт, чел.: 4
Скорострельность 2Б9М Василек
— Максимальная техническая скорострельность, выстр./мин.: 170
— Максимальная практическая скорострельность, выстр.
/мин.: 100—120
— Максимальная продолжительная скорострельность, выстр./мин. (при времени непрерывного огня, мин.): 1 мин. до 60, 3 мин. до 33—34, 30 мин. до 10
Дальность стрельбы 2Б9М Василек
— Минимальная дальность навесной стрельбы миной О-832ДУ, м: 800
— Максимальная дальность стрельбы миной О-832ДУ, м: 4270
— Количество убойных осколков массой более 1 г при разрыве используемых осколочных мин, шт.: 400—600
— Радиус сплошного поражения, м (мина О-832ДУ): 6
— Радиус действительного поражения, м (мина О-832ДУ): 18
Типы мин 2Б9М Василек
— 82-мм осколочные (О-832 (взрыватели М-1, М-4, МП-82), О-832Д (взрыватели М-1, М-4, МП-82), О-832ДУ, кумулятивная, дымовая (Д-832 — взрыватели М-1, М-4, МП-82), осветительная, агитационная/снаряжённая листовками (А-832 — взрыватель ОМ-82)
— Вес типовой осколочной мины (О-832ДУ, выстрел 3ВО1), кг: 3,1
— Максимальный вес применяемой мины, кг: 4,6 (мина А-832)
— Максимальная начальная скорость мины, м/с: 272.
Фото 2Б9М Василек
Миномет 2Б9М «Василек» на базе транспортера МТ-ЛБ
Миномет 2Б9М «Василек» на базе автомобиля «Hummer»
Миномет 2Б9М «Василек» установленный на ГАЗ-66
Миномет 2Б9М «Василек» установленный на БМП-1
Советский самозарядный миномет 2Б9М «Василек»
3 сентября 2018 г. 2Б9, 2Б9М, 82 мм, «Ансар-эш-Шам», автоматический миномет, БЭКМ-82, Хорватия, прямой наводкой, кумулятивный, огонь с закрытых позиций, миномет, Россия, «Скорпион», Советский Союз, Сирия, СССР, Василек, W99
Ernő Lovass & N.R. Jenzen-Jones
2Б9М Василек (‘Василек’) – это автоматический гладкоствольный средний миномет с дульным или казнозарядным механизмом. Это модернизированная версия 2Б9 с воздушным охлаждением.миномет с водяным охлаждением, созданный на основе более раннего автоматического миномета F-82. Разработка 2Б9 началась в конце 1960-х годов, когда Советская армия приняла это оружие на вооружение в 1970 году.
Модернизированный 2Б29М был представлен после венгерских модификаций в 1982 году и принят на вооружение в 1983 году (см. Ниже). Миномет весит 632 кг и имеет общую длину 4,115 м. Обычно он устанавливается на легкий колесный лафет, аналогичный тем, что используются в полевых орудиях, и оснащен оптическим прицелом ПАМ-1 (ПАМ-1). Дуло может поворачиваться от -1° до +89°, что позволяет стрелять из оружия как прямой, так и непрямой наводкой.
Рис. 1.1 Российский самозарядный миномет 2Б9М (источник: Дмитрий Деревянкин).
В режиме ведения огня с закрытых позиций со стволом, находящимся на большой высоте, это оружие может использоваться так же, как и обычный миномет, при этом оператор заряжает одиночные снаряды вручную из дульного среза. 2Б9М также может использоваться для ведения автоматического огня прямой наводкой по типу легкой противотанковой пушки с использованием функции заряжания с казенной части. Для этого предусмотрены прицелы прямой наводки.
Максимальная эффективная дальность стрельбы прямой наводкой составляет примерно 1000 м, а эффективная дальность стрельбы с закрытых позиций — от 100 до 4270 м.
2Б9М может стрелять стандартными 82-мм минометными снарядами Восточного блока, снаряженными в четырехзарядные обоймы en bloc , которые подаются справа налево. Одиночные снаряды (например, осветительные или дымовые и/или использующие переменные заряды) также могут заряжаться по отдельности в дульный срез оружия. Оружие имеет циклическую скорострельность примерно 170 выстрелов в минуту, хотя практическая скорострельность при испытаниях составляла примерно от 100 до 120 выстр / мин. Один четырехзарядный магазин можно выстрелить примерно за две секунды. В зависимости от используемых боеприпасов дальность стрельбы миномета может быть увеличена до 4270 метров. 2B9В этом видео можно увидеть, как М используется российскими военными.
Рисунок 1.2 Боевики «Ансар аш-Шам» заряжают 82-мм минометные снаряды в четырехзарядную обойму миномета 2Б9М (источник: «Ансар аш-Шам»).
Ряд гусеничных многоцелевых бронированных машин МТ-ЛБ адаптированы для установки миномета 2Б9М. Оружие можно буксировать, но на военной службе Восточного блока его обычно перевозили под брезентом в грузовом отсеке модифицированного грузовика ГАЗ-66 (4 × 4) 2000 кг. Грузовик обычно перевозил 226 минометных снарядов, причем 96 из них сплавлены и загружены в 24 обоймы. Также были разработаны другие крепления, в том числе крепления AMB и Unimog. В 2016 году ОПК Казахстана представила установку БМП-1, известную как БМП-2Б9.
Наиболее примечательные экземпляры 2Б9М — китайский и венгерский образцы. Китайский W99 внешне практически идентичен своему российскому аналогу и имеет те же технические характеристики. Венгрия получила от Советского Союза в 1973 году лицензию на производство 2Б9.; в 1974 году два специалиста привезли необходимую документацию для наладки производства. Государственная компания DIGÉP (Diósgyőri Gépgyár), расположенная в Мишкольце, модифицировала это оружие до того, что впоследствии стало 2B9M.
Советские инженеры проверили все модификации и новые конструкторские чертежи, обязав завод внести около 600 корректировок в свою работу, прежде чем в 1982 году классифицировать оружие по типу.
Рис. Норинко).
После того, как модификации были признаны успешными, Венгрия произвела все минометы 2Б9М для Советского Союза и стран Варшавского договора в объеме не менее 400 орудий в год; всего это насчитывало более 2500 обновленных штук.
В 1987 году венгерский завод продолжал осуществлять дальнейшую программу модификаций, многие из которых были связаны с требованиями так называемых стран «третьего рынка», многие из которых имели жаркий песчаный климат. Конструктивные изменения включали в себя различные решения по герметизации для защиты от проникновения песка и пыли, регулировку буфера отдачи, изменения подъемных проушин и колесных дисков для уменьшения повреждений при погрузке-разгрузке, а также общее уточнение и ужесточение допусков, основанных на производственном опыте.
а также другие изменения, которые были отклонены на этапе разработки. Эта модифицированная версия получила обозначение DE-82 в Венгрии и поступила на экспорт 9.0005
Модели 2Б9М и ДЭ-82 были экспортированы в Хорватию, Кувейт, Ливию, Украину и другие страны. Оружие также использовалось негосударственными субъектами в редких случаях, чаще всего в Сирии. «Ансар аш-Шам», исламистская военизированная группировка, действующая в Сирии, как известно, применила автоматический миномет 2Б9М возле горы Чалма в сирийском районе Кесаб, например, в 2014 году.
Рис. 1.4 Венгерская копия самозарядного миномета 2Б9М (источник: Эрно Ловасс).
В 1990-х годах Институт военных технологий и механики Мувек сотрудничал с DIGÉP , частной венгерской компанией, ARMY COOP kft, над разработкой осколочно-фугасного противотанкового (HEAT) 82-мм минометного снаряда БЕКМ-82, чтобы использовать преимущества прямого — огневая мощь орудия. Корпус минометного снаряда делился на три части: верхнюю и среднюю части (обе из углеродистой стали) и прецизионно обработанную хвостовую часть (стабилизатор).
В снаряде используется ударный взрыватель с подрывом основания, а не носовой части, и взрыватель оснащен функцией самоуничтожения. На 1000 м БЭКМ-82 попал в 90 градусов пробьет 100-миллиметровый эквивалент катаной гомогенной брони (RHAe). Кроме того, ARMY COOP также произвел 81-мм вариант миномета 2Б9М, а также 81-мм и 120-мм кумулятивные выстрелы. Всего было выпущено 14 экземпляров 81-мм миномета. Совсем недавно Иран произвел 81-мм модификацию 2Б9М.
Рисунок 1.5 Венгерский кумулятивный снаряд БЕКМ-82 (источник: патент; Эрно Ловасс).
Венгры тоже экспериментировали с установкой 2Б9М в вариант БМП. В 1992 году венгерские конструкторы установили 2Б9М на санитарный вариант БМП-1 серии АМБ, создав то, что описывается как эффективный бронированный миномет. Установка позволяла вести огонь из орудия как прямой, так и непрямой наводкой. При максимальной скорости 65 км / ч это позволяло быстро передислоцироваться после использования в режиме огня с закрытых позиций, а как с фугасными, так и с кумулятивными снарядами было сделано для эффективного поражения живой силы, легкой брони и сооружений.
Система была ограничена ранними громоздкими компьютерами для определения дальности и управления огнем. Дополнительные изображения представлены ниже.
Рисунок 1.6 Модифицированный вариант БМП-1 серии АМБ, модифицированный венгерскими разработчиками для установки миномета 2Б9М (источник: Кристоф Надь).
В сотрудничестве с венгерским производителем компания Picatinny Arsenal в США провела эксперимент по установке модифицированных 81-мм автоматических минометов 2Б9М на многоцелевую колесную машину высокой мобильности (HMMWW) и провела их обширные испытания. Получив прозвище «Скорпион» (не путать с более поздней разработкой Thales с таким же названием или с другими программами), проект был быстро собран командой из пяти человек во главе с Энтони Франкино. Хотя в большинстве отчетов указано, что система была воспринята положительно, это оружие не было принято на вооружение вооруженными силами США. Тем не менее, эта концепция живет в продолжающихся испытаниях экспериментального автоматического миномета прямой наводки непрямой наводкой (ADIM).
Рисунок 1.7 81-мм венгерская модификация 2Б9М, установленная на американской легкой тактической машине HMMWV (источник: Эрно Ловасс).
Технические характеристики
82-мм самозарядный миномет 2Б9М
Длина общая: 4115 мм
Длина ствола: 1600 мм
Масса: 632 кг
Калибр: 82 мм. огонь: 100-120 выстрелов в минуту
Максимальная дальность: 4270 м
Высота: от -1 до +89степень
Венгерский минометчик
Габаритная длина: 6760 мм
Ширина: 2940 мм
Вес: 13 тонн
Двигатель: дизель V6 объемом 16 000 кубических сантиметров мощностью 22 кВт/300 л.с.
Максимальная скорость: 65 км/ч : Кристоф Надь
Особая благодарность Юрию Лямину, Кристофу Надь и конфиденциальному источнику.
Помните, любое оружие и боеприпасы опасны. Относитесь ко всему огнестрельному оружию как к заряженному, а ко всем боеприпасам — как к боевым, пока вы лично не подтвердите обратное.
Если у вас нет специальных знаний, никогда не думайте, что оружие или боеприпасы безопасны в обращении, пока они не будут осмотрены специалистом в предметной области. Вы не должны приближаться, брать в руки, перемещать, эксплуатировать или модифицировать оружие и боеприпасы, если это специально не обучено. Если вы столкнулись с неразорвавшимися боеприпасами (НРБ) или взрывоопасными пережитками войны (ВПВ), всегда помните аббревиатуру «ARMS»:
A УДАЛИТЬ область
R ECORD всю необходимую информацию
M ARK область с безопасного расстояния, чтобы предупредить других
S EEK помощь от соответствующих органов
Китай: Тип W99
Обзор
2Б9М Василек
Украинские силы с автоматическим минометом 2Б9М Василек на огневой позиции во время учений с боевой стрельбой в 2016 году.
Источник: Армия США — © Public domain
Origin
Soviet Union
Type
Medium mortar
Entered service
1971
Status
In service
Development
1967 — 1970
Developer
Soviet Union
Производство
1970 — настоящее время?
Производитель
Советский Союз
—
завод «Большевик»
Китай
—
Норинко
Обозначения
AM 2B9 | Автоматический Миномет
Русский «автоматический миномет»
Русский «василек»
2К21 (индекс ГРАУ системы)
Тип DE 82 (венгерская копия)
Тип W99 (китайская копия)
Известные пользователи
Советский Союз
Описание
Введение
2Б9 — автоматический 82-мм миномет времен холодной войны советского производства.
Он был введен в 1971 году для увеличения огневой мощи советских войск на передовой. Полное название — АМ 2Б9 Василек (Василек), где АМ означает Автоматический Миномет, что по-русски означает «автоматический миномет». В состав комплекса 2К21 входят 2Б9 и его транспортная машина 2Ф54.
Дизайн
Для миномета 2Б9 имеет необычную компоновку. Он основан на двухколесной раздельной тележке с одной передней опорой. Миномет выглядит как пушка, заряжается с казенной части и стреляет из четырех круглых магазинов.
Огневая мощь
2Б9 стреляет стандартными российскими 82-мм минометными снарядами. Максимальная дальность составляет 4,3 км. Циклическая скорострельность составляет 160 выстрелов в минуту. При перезарядке 4-зарядных обойм она падает до практического максимума 120 об/мин. Согласно советской доктрине, в транспортной машине имеется 224 снаряда, из которых 96 готовы к стрельбе в 4-зарядных обоймах.
Мобильность
Пехота может перемещать 2B9 на короткие расстояния на двухколесной тележке.
Обычно он буксируется или перевозится внутри транспортным грузовиком 2Ф54, созданным на базе легкого грузовика ГАЗ-66 с колесной формулой 4х4. Он также был замечен установленным на гусеничном бронетранспортере МТ-ЛБ. Во время некоторых конфликтов на Ближнем Востоке и в Африке 2Б9 устанавливали на различные пикапы и вездеходы.
Пользователи
2B9 использовался Россией и многими странами Варшавского договора и остается в ограниченном использовании. 2Б9 в основном используется в аэромобильных соединениях, а также в некоторых пехотных частях. Китайский Type W99, который является прямой копией 2B9, использовался Ираком и, возможно, также был продан другим странам.
Варианты
2Б9 Василек
2Б9 Василек Автоматический миномет на выставке в музее. Оригинальная серийная модель с водяным охлаждением ствола.
Источник: Deutscher Friedensstifter —
Список серийных моделей
2B9 Василек
Оригинальная советская серийная модель, выпущенная в 1971 году.
Имеет ствол с водяным охлаждением.
2Б9М Василек
Усовершенствованная модель советского производства, выпущенная в 1983 году. Имеет ребристый ствол с воздушным охлаждением.
DE-82
Модель венгерского производства с некоторыми модификациями. Выпускается с 1987 года.
Тип W99
Китайская копия, произведенная для продажи на экспорт в калибре 81 мм. Также, но также в ограниченном бытовом использовании, возможно, калибра 82 мм.
Детали
Факты 2Б9 Василек
Общий
Происхождение
Советский Союз
Тип
Автоматический миномет
Размеры
Вес
645 кг для 2B9
632 кг для 2B9M
Боеприпасы
Тип
82 мм. От 1 до +85 °
Traverse
30 ° Слева и справа
Пожарный контроль
Прицелы
PAM-1 3x
Пожирая
.
0002 160 — 170 об / мин Циклический
100 — 120 об / мин Практическая
Диапазон
4,3 км Максимум
770 м Менум
Объем огня. Органи-обороты поддержали
КАРЕСА
Тип
Фиксированная 2-колесная сплита.0005
Скорость при буксировке
60 км/ч по дороге
20 км/ч по бездорожью
Автономная мобильность
Может перемещаться вручную на короткие расстояния
Медиа
777
2B9M Vasilek

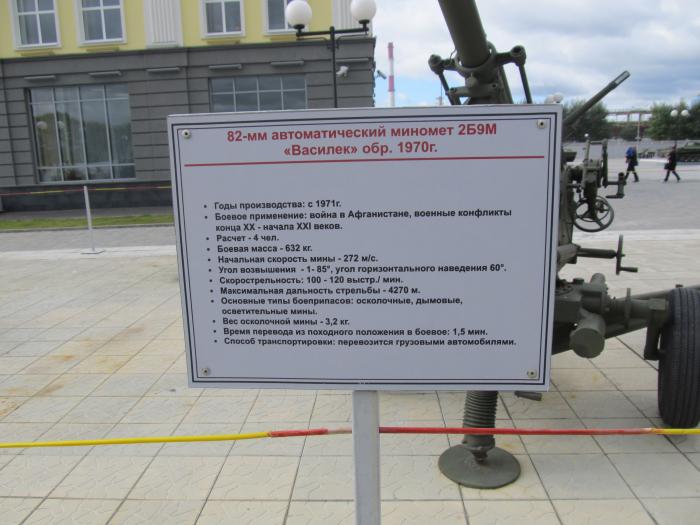

Российский 82 мм 2B9M Автоматический раствор Vasilek на публичном дисплее в 2014 году
