Разновидности пистолета Вальтер Модель №9 (Walther model 9)
Пистолет Вальтер Модель №9 (Walther model 9) изготавливался с 1921 года и вплоть до окончания Второй Мировой войны в 1945 году. По приблизительным оценкам было выпущено около 250 000 пистолетов этой модели. В настоящее время коллекционерами принято выделять три основные разновидности пистолетов Вальтер Модель №9.
Конечно как и у других моделей Вальтера существовало большое количество переходных моделей пистолетов Вальтер Модель №9, которые обладали чертами как ранних, так и более поздних разновидностей. Кроме того незначительные изменения конструкции происходили и в пределах той или иной разновидности. Однако все же основную массу оружия можно условно разделить на три вида, именно такую классификацию предлагают большинство исследователей.

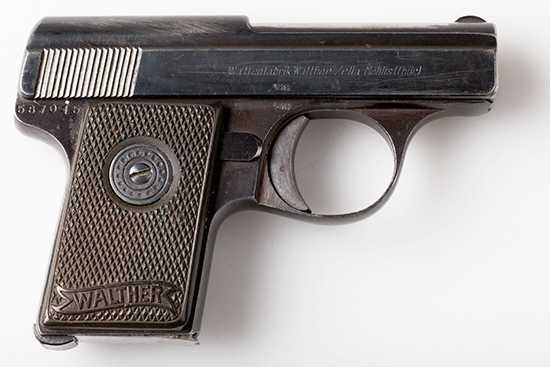

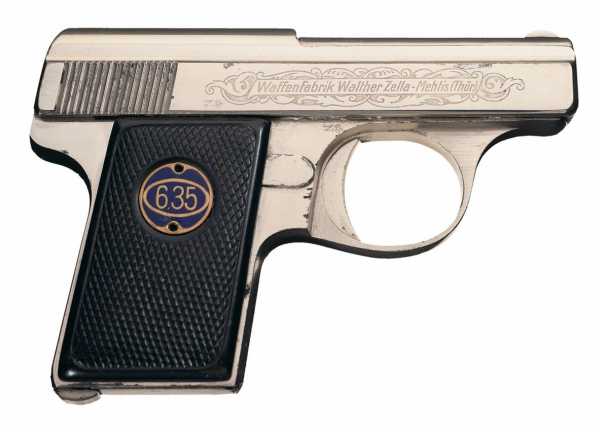

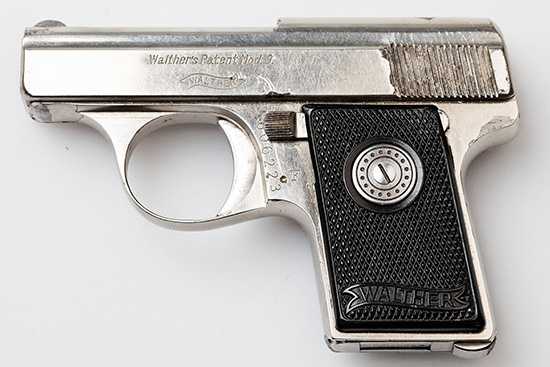

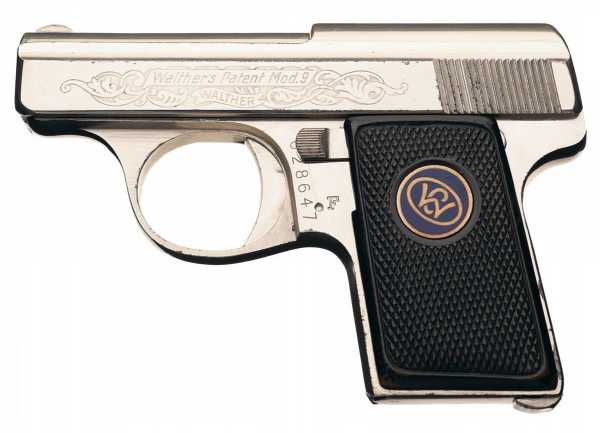

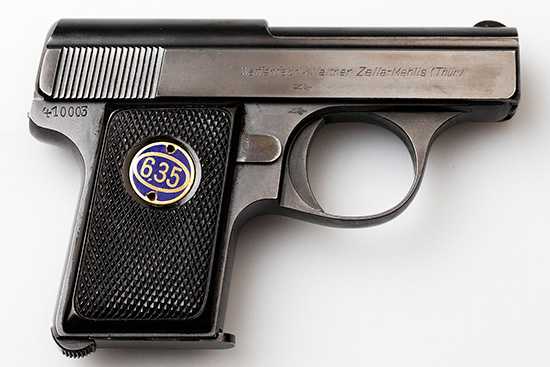

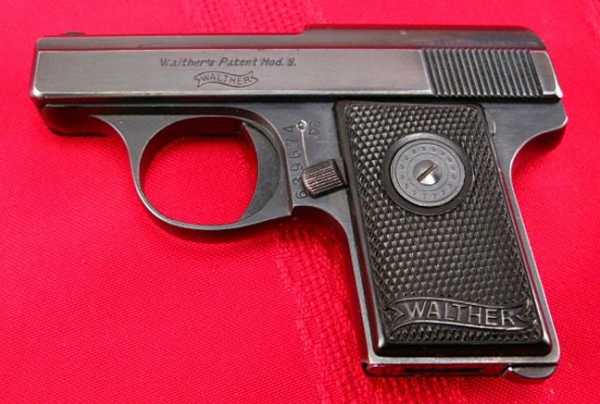

Пистолет Вальтер Модель №9 первой разновидности (Walther model 9 First Variant)
Пистолеты Вальтер Модель №9 первой разновидности выпускались с 1921 по 1924 год. Серийные номера этой разновидности находятся в пределах от 410 000 до примерно 537 000. Всего было выпущено примерно 127 000 экземпляров пистолетов Вальтер Модель №9 первой разновидности.
Пистолет Вальтер Модель №9 первой разновидности обладает следующими характерными признаками. Возвратная пружина на конце имеет заостренный металлический штифт, который при установке упирается в соответствующее углубление в передней части затвора. В оружии отсутствует предохранитель, связанный с положением магазина.
Щечки рукояток крепятся к рамке с помощью медальонов, по аналогии с Вальтером Модель №8. Левый медальон крепится изнутри винтом, на нем имеются буквы «CW» (Карл Вальтер). Правый медальон крепится с помощью гайки, на нем имеется цифровой текст «6,35».
Серийные номера у пистолетов данной разновидности нанесены на правой стороне рамки в задней ее части. На боковых поверхностях затвора имеется 17 наклонных проточек, имеющих треугольное сечение.
В нижней части затвора с правой стороны паз фрезерован лишь на ¾ длины затвора, а на оставшейся части размещены три цифры серийного номера.
Предохранитель размещен с левой стороны, позади спускового крючка. На левой стороне затвора имеется маркировочный текст «Walther’s Patent Mod.9» над баннером Вальтера.

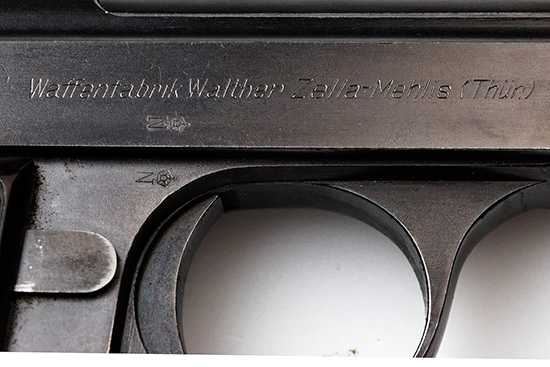

С правой стороны затвора имеется маркировочный текст «Waffenfabrik Walther Zella Mehlis (Thür)», а так же клеймо в виде буквы «N» под короной. Аналогичное клеймо расположено ниже на рамке пистолета.
Пистолет Вальтер Модель №9 (Walther model 9 First Variant) первой разновидности в течении производства неоднократно модернизировался. Улучшалась конструкция, удешевлялось производство. Так примерно после серийного номера 525 000 спиральная пружина спускового крючка была заменена на плоскую.

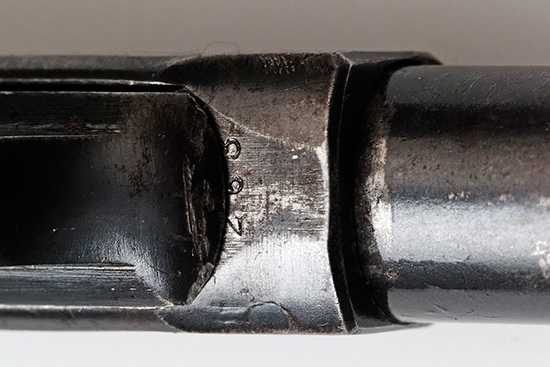

У пистолетов до серийного номера ориентировочно 425 000, паз в стволе для выбрасывателя, сверху закрывался тонкой полоской металла. Позже этот паз сделали полностью открытым.
Прицельная прорезь в верхней части затвора изначально была узкая.
После серийного номера примерно 503 000 паз расширился, оставив узкую часть лишь в задней части затвора.

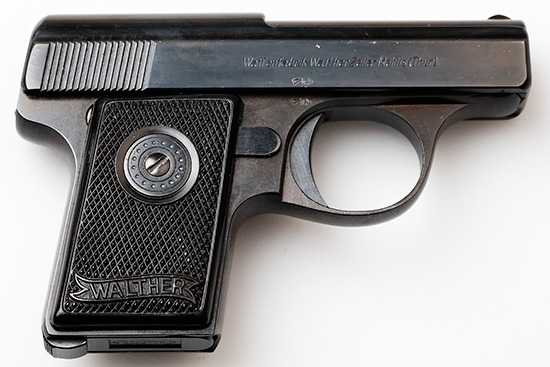

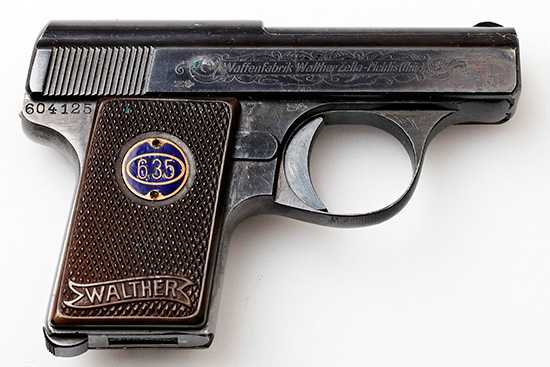

Пистолет Вальтер Модель №9 второй разновидности (Walther model 9 Second Variant)
Пистолет Вальтер Модель №9 второй разновидности изготавливался с 1924 по 1934 год. Серийные номера данных пистолетов встречаются от 537 000 до 640 000. Приблизительное число выпущенных пистолетов 103 000 штук.
У пистолета Вальтер Модель №9 второй разновидности на конце возвратной пружины отсутствует металлический наконечник, а вместо него в передней части затвора сделан направляющий выступ, куда устанавливается передняя часть возвратной пружины.
На нижней части затвора с правой стороны направляющий паз сделан почти на всю длину затвора. На переднем срезе затвора размещены последние три цифры серийного номера.
Щечки рукоятки крепятся с помощью винтов, вкрученных через фигурные металлические шайбы в специальные втулки впрессованные в рамку пистолета.
В период производства пистолета Вальтер Модель №9 второй разновидности в конструкцию оружия были внесены незначительные изменения: начиная примерно с серийного номера 540 000 увеличивается длина задней части ударника, что улучшает возможность контролировать положение ударника.
Серийный номер пистолетов Вальтер Модель №9 второй разновидности до цифр примерно 605 000 располагался с правой стороны рамки в задней ее части.
Затем серийный номер переносят на левую сторону рамки позади спусковой скобы и печатают его сверху вниз.
Начиная примерно с номера 634 000 серийный номер наносят так же с левой стороны рамки позади спусковой скобы, но уже снизу вверх.
В период выпуска Вальтер Модель №9 второй разновидности в нижней части левой и правой щечек рукоятки появился большой логотип Вальтера в виде баннера. Исследователи отмечают, что у некоторых пистолетов с серийными номерами между 545 000 и 558 000 на левой щечке рукоятки наносился маленький баннер Вальтера, в то время ка правая щечка оставалась обычной с ромбовидной насечкой.
Отдельным подвидом пистолета Вальтер Модель №9 второй разновидности являются пистолеты Walther model 9b.

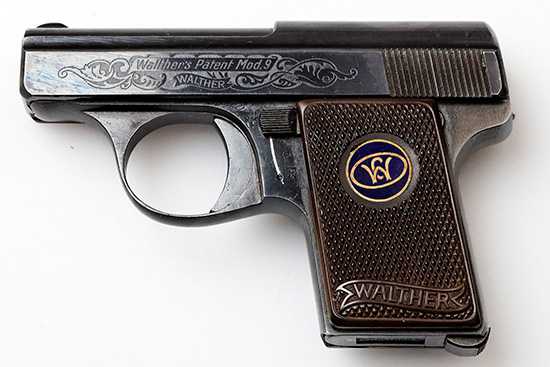

Пистолеты Walther model 9b имели дополнительную гравировку рамки и более изящную отделку. Чаще всего гравировка была выполнена кислотным травлением металла.
На данные пистолеты даже вернули медальоны, как и на первой разновидности Вальтера Модель №9. Медальоны в основном были выполнены синей эмалью. Иногда цвет медальонов был белым.
Не нужно путать Walther model 9b с оружием выпущенным по индивидуальным заказам с глубокой гравировкой металлических поверхностей, покрытием серебром и позолотой и щечками рукоятки из перламутра или слоновой кости.
Пистолет Вальтер Модель №9 третьей разновидности (Walther model 9 Third Variant)
Пистолеты Вальтер Модель №9 третьей разновидности выпускались с 1938 года по 1945 год. Всего было выпущено около 19 000 пистолетов этой разновидности. Основная масса пистолетов были изготовлены до 1940 года.
Серийные номера пистолетов Вальтер Модель №9 третьей разновидности встречаются в двух диапазонах: от 641 000 до 652 000, и от 190 000N до 198 000N.
Основным отличием третьей разновидности от второй является добавление в конструкцию предохранителя положения магазина. Механизм был размещен с правой стороны рамки чуть выше паза под спусковой рычаг. В связи с этим внутренняя поверхность правой щечки рукоятки была сделана более тонкой в месте размещения предохранительного механизма.
Исследователи отмечают появление изображения орла вместо короны в клеймах с буквой «N» на правой стороне оружия после серийного номера приблизительно 196 000N.
У пистолетов Вальтер Модель №9 (Walther model 9) встречаются различные разновидности магазинов. Различие магазинов заключается в конфигурации подавателей патронов,

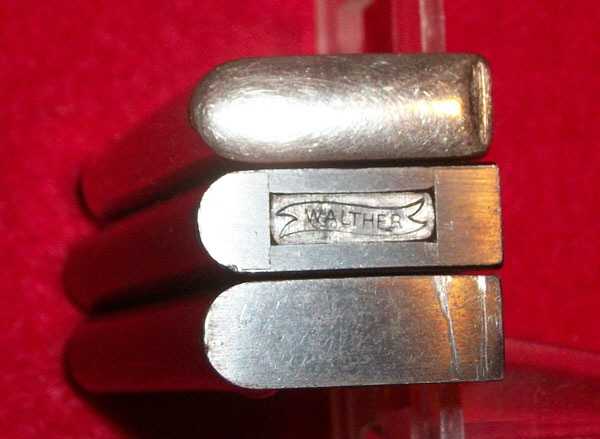

кроме того магазины отличаются формой донной части. Донная часть магазина может быть плоская, слегка округлая и иметь выемку с размещенным в ней баннером Вальтера. Чаще всего встречаются магазины с изображением баннера Вальтера.
Безусловно существуют и другие отличия пистолетов Walther model 9, такие как маркировка «GERMANY» у пистолетов, предназначавшихся для экспорта, особенности клейм у оружия, поставлявшегося в Австрию и Чехословакию. Исследователи отмечают, что в конце производства, после 1940 года были выпущены пистолеты из частей оружия разных вариантов выпуска, используя для изготовления имевшиеся в наличии части.
Популярность: 14%
Читайте интересные материалы нашего сайта:
Перейти на главную страницу сайта Старинное огнестрельное оружие
historypistols.ru

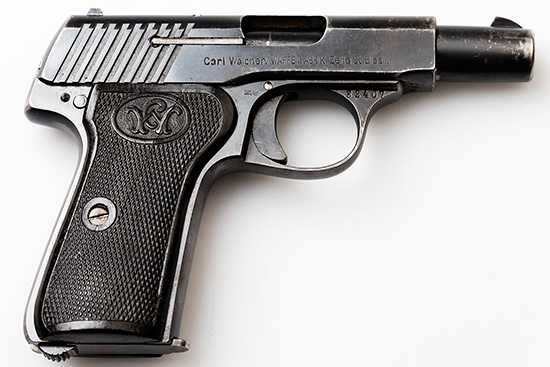

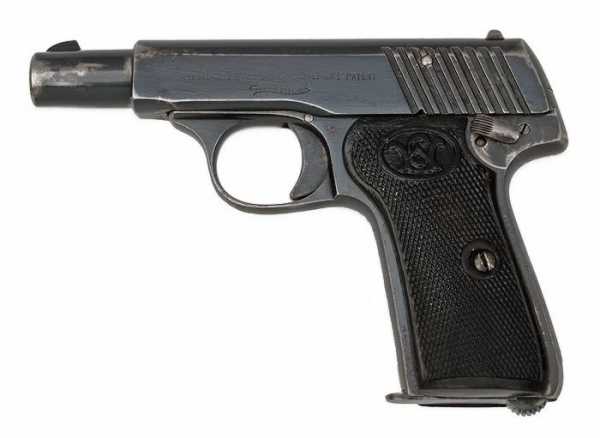

Пистолет Вальтер Модель №7 (Walther Model 7) и его разновидности
Пистолет Вальтер Модель №7 (Walther Model 7) является уменьшенной копией пистолета Вальтер шестой модели, изготовленной под патрон 6,35 мм Браунинг (6,35×15,5 Browning). Оружие выпускалось с 1917 года по 1919 год.
Конструкция пистолета аналогична конструкции пистолетов Вальтер Модель №2 — Вальтер Модель 6. Пистолет Вальтер Модель №7 стал последним в линейке, где применена передняя направляющая втулка. Передняя втулка имеет байонетное соединение с затвором. В последующих конструкциях Вальтер сделал единый кожух-затвора.
Окно выбрасывателя пистолета расположено с правой стороны затвора. Прицельные приспособления представляют собой треугольную мушку, установленную на передней втулке и целика, расположенного в верхней части затвора.
Предохранитель пистолета Вальтер Модель №7 размещен с левой стороны, имеет два положения рычага, который для перевода из одного положения в другое необходимо повернуть на 180 градусов. Конец рычага предохранителя имеет насечку в виде продольных параллельных линий.
Автоматика пистолета Walther Model 7 построена на использовании энергии отдачи свободного затвора при неподвижном, закрепленном в рамке стволе. Ударно-спусковой механизм курковый, курок расположен внутри корпуса рамки. Магазин пистолета емкостью 8 патронов. В боковых стенках магазина сделано 7 отверстий, расположенных в шахматном порядке, для визуального контроля количества патронов в магазине.
Спусковой рычаг расположен внутри рамки, а не выступает из под спусковой скобы. Верхний изгиб спускового рычага выполняет роль разобщителя. Пистолет Вальтер Модель №7 имеет вес со снаряженным патронами магазином 335 г, общую длину 135 мм, высоту 104 мм, ширину 25 мм, длину ствола 77 мм.
Разновидности пистолета Вальтер Модель №7
Существуют две основные разновидности пистолетов Walther Model 7. Первая разновидность пистолета Вальтер Модель №7 выпускалась с 1917 года и отличалась наличием на боковой поверхности затвора 9 проточек, имеющих прямоугольное сечение. Проточки были довольно грубой обработки.
Прицельные приспособления пистолета Вальтер Модель №7 первой разновидности состоят из треугольной мушки, установленной в верхней части передней втулки и целика.
Целик пистолета Walther Model 7 первой разновидности устанавливался в вырез затвора типа «ласточкин хвост». Имелась возможность регулировки данного целика, перемещая его в пазу. В верхней части затвора было выполнено продольное углубление.
Серийный номер у пистолетов Вальтер Модель №7 первой разновидности располагался на верхней части передней стойки спусковой скобы с правой ее стороны. Маркировка на правой стороне затвора выглядела как текст «Carl Walther. WAFFENFABRIK Zella St Blasii» до начала 1919 года
или «Carl Walther WAFFENFABRIK Zella St.Bl.» у оружия выпущенного после 01 апреля 1919 г.

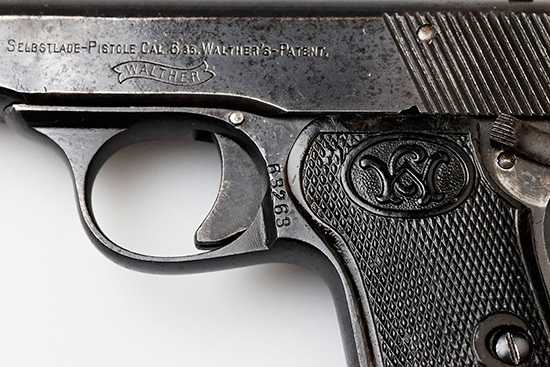

На левой стороне затвора наносился маркировочный текст: “SELBSTLADE-PISTOLE CAL. 6,35. WALTHER’S-PATENT.” над изогнутым баннером с текстом «Walther».
Последние три цифры серийного номера наносились в нижней части затвора у переднего его среза. Серийные номера пистолетов первой разновидности находятся в диапазоне примерно 28.500 — 57.300.

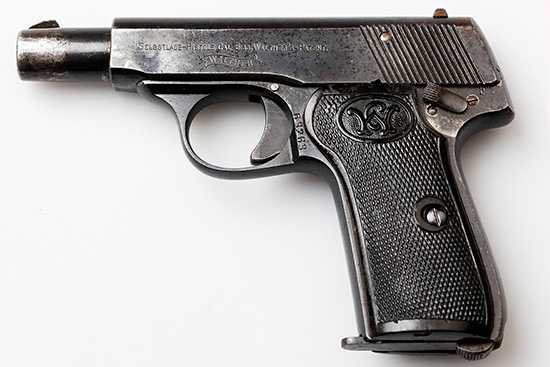

Вторая разновидность пистолетов Walther Model 7 выпускалась примерно с середины 1918 года. Характерным признаком пистолетов Вальтер Модель №7 (Walther Model 7) второй разновидности является наличие на боковых поверхностях затвора 16 гладких проточек треугольного сечения.
У пистолета Вальтер Модель №7 второй разновидности серийный номер располагался на левой стороне рамки позади спусковой скобы.
При разборке оружия становится заметным различие форм вырезов в рамке пистолетов с левой стороны в области рукоятки.
У второй разновидности пистолетов Walther Model 7 различают ранний и поздний выпуски. У раннего выпуска целик установлен в вырез затвора.
Пистолеты более позднего выпуска, выпускавшиеся с 1919 года, имеют целик выполненный заодно с затвором. Окно для извлечения гильзы в пистолетах позднего выпуска имеют более прямоугольную форму.
Маркировка на правой стороне затвора пистолетов Вальтер Модель №7 (Walther Model 7) второй разновидности раннего выпуска выглядит как тест «CARL WALTHER WAFFENFABRIK ZELLA-MEHLIS I». Все буквы выполнены без наклона, в маркировке нет прописных букв, первые буквы слов выполнены более высокими.

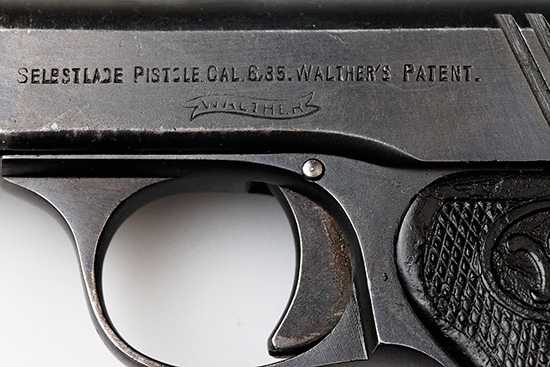

На левой стороне затвора нанесена маркировка «SELBSTLADE-PISTOLE CAL. 6,35. WALTHER’S-PATENT.». Буквы так же без наклона, первые буквы слов и цифра «6» выполнены более высокими. Под маркировкой нанесено клеймо Вальтера. Серийные номера раннего выпуска второй разновидности пистолета Вальтер Модель №7 обычно встречаются начиная от 60,000 и до 61,549.
Маркировка правой стороны затвора пистолетов Вальтер Модель №7 (Walther Model 7) второй разновидности позднего выпуска выполнена наклонными буквами одинаковой высоты и представляет собой текст «WAFFENFABRIK WALTHER ZELLA-MEHLIS». Маркировка левой стороны затвора у пистолетов позднего выпуска представляет собой текст «WALTHER’S-PATENT CAL. 6,35» над баннером Вальтера. Серийные номера позднего выпуска второй разновидности пистолета Вальтер Модель №7 вероятно начинаются от 61.550 и заканчиваются примерно — 69.422.
У второй разновидности пистолета Вальтер Модель №7 последние три цифры серийного номера так же наносились в нижней части затвора у передней втулки. Следует помнить, что существовали так называемые переходные варианты пистолетов, сочетавшие в себе черты различных вариантов.
Пистолет комплектовался кобурой и необходимыми для чистки оружия приспособлениями. Некоторые военные штабные офицеры Германии использовали пистолет Walther Model 7 вместо штатного пистолета во время Первой Мировой войны, но все-же большинство военных предпочитала четвертую модель Вальтера, имеющую больший калибр.
Пистолет Вальтер Модель №7 как и шестую модель называют коммерческой ошибкой Вальтера, однако именно эти ошибки вели к созданию знаменитых на весь мир PP, PPK и P-38.
На сегодняшний день Вальтер Модель №7 один из самых больших пистолетов, предназначенных для использования патрона 6,35 мм. Оружие достаточно редкое и пользуется спросом у коллекционеров.
Популярность: 11%
Читайте интересные материалы нашего сайта:
Перейти на главную страницу сайта Старинное огнестрельное оружие
historypistols.ru
Пистолеты фирмы «Вальтер». Пистолеты и револьверы [Выбор, конструкция, эксплуатация [litres]
Пистолет Вальтер ПП/ППК
Рис. 15. Пистолет Вальтер ПП
Пистолеты Вальтер серии ПП/ППК были разработаны знаменитой немецкой фирмой в период между Первой и Второй Мировыми войнами. В то время Германия, согласно условиям Версальского договора, не могла производить пистолеты калибром более 8 мм и с длиной ствола более 100 мм. Перед конструкторами фирмы стояла задача: укладываясь в эти жесткие ограничения, создать пистолет, подходящий для вооружения полиции и армии.
С этой задачей они блестяще справились, создав один из самых знаменитых пистолетов в истории. Хотя, надо признать, что немалую часть этой славы пистолету принесли вовсе не оружейники, а автор знаменитой серии об агенте 007 Ян Флеминг. С другой стороны, Я. Флеминг не был дилетантом в области агентурной работы и выбрал для своего героя действительно надежное и качественное оружие. С точки зрения профессионалов, оба эти пистолета вошли в историю как первые по настоящему успешные образцы самозарядных пистолетов с ударно-спусковым механизмом двойного действия (впервые ударно-спусковой механизм двойного действия появился около 1910 г.).

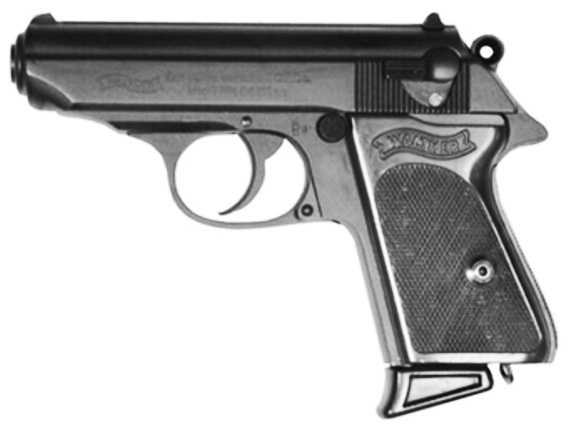

Рис. 16. Пистолет Вальтер ППК
В 1929 году появился 7,65 мм Вальтер ПП (Polizei Pistole – полицейский пистолет), а в 1931 году – ППК (Polizei Pistole Kriminal – пистолет для криминальной полиции, то есть для скрытого ношения). Со временем появились пистолеты калибров 5,6, 6,35 и 9 мм.

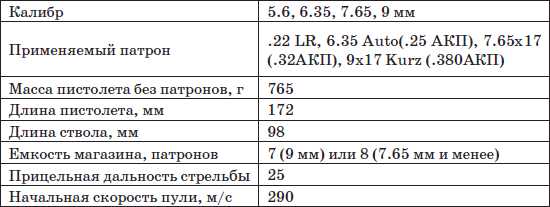

Основные тактико-технические характеристики:
Особенности кинематической схемы
Принцип действия автоматики – отдача свободного затвора. Использование боеприпасов умеренной мощности позволило реализовать в пистолете принцип инерционного запирания за счет массы затвора.
Наиболее характерной чертой пистолетов ПП/ППК является самовзводный ударно-спусковой механизм. При нажатии на спусковой крючок спусковая тяга поворачивает шептало, которое, в свою очередь, взводит курок (при стрельбе самовзводом). При этом шептало воздействует на специальную подпружиненную собачку самовзвода, смонтированную на оси в передней части курка. Возвратная пружина охватывает ствол. В стволе выполнено шесть правосторонних нарезов. Боевая пружина воздействует на курок посредством толкателя. Предохранитель флажкового типа блокирует ударник, при не нажатом спусковом крючке блокируется курок. Прицельные приспособления в базовых версиях нерегулируемые, установленные для дистанции 25 м.
Еще одна особенность этих пистолетов – указатель наличия патрона в патроннике, представляющий собой зафиксированный пружиной стержень, расположенный внутри затвора над ударником, одним концом выходящий в патронник, а другим – в отверстие в задней части затвора над курком; при наличии в стволе патрона указатель выступает, сигнализируя об этом стрелку.
Магазин с однорядным расположением патронов фиксируется защелкой в основании рукоятки; для извлечения магазина необходимо нажать кнопку фиксатора с левой стороны рамы. Широкое распространение получил пластмассовый фигурный выступ крышки магазина, способствующий лучшему удержанию пистолета в руке стрелка.
Порядок неполной разборки такой же, как и пистолета Макарова (есть мнение, что и разработка ПМ велась «под влиянием» конструктивных особенностей ПП/ППК).
Пистолеты ПП/ППК получили широкое распространение во всем мире и до настоящего времени состоят на вооружении правоохранительных органов многих стран. Они стали прототипом для ряда современных образцов оружия и просто производились и производятся без изменений многими оружейными фирмами в разных странах (США, Болгарии, Франции, Турции и т.д.).
После Второй Мировой войны появился модернизированный Вальтер ПП под патрон 9х18 Super, получивший название ПП Супер.
Пистолет получил затворную задержку, его формы стали более эргономичными. Прицельные приспособления рассчитаны на дистанцию 40 м. Пистолет состоит на вооружении полиции во многих странах мира.
Обладая феноменальной надежностью, простотой, умеренной (но вовсе не малой) мощностью, безопасностью, хорошей эргономикой и малыми габаритами, пистолеты ПП, а особенно ППК являются идеальным оружием самообороны.
Впечатления эксперта по стрельбе
Популярность этой модели оружия в большей степени обусловлена кинематографом, чем его реальными достоинствами. Он неудобно лежит в руке из-за тонкой и короткой рукоятки, что особенно почувствуют обладатели крупных ладоней. По этой же причине больше подходит как оружие самообороны для женщин. Желательно использовать на очень коротких дистанциях – почти в упор. На более длинных дистанциях имеется большой разброс. Высок процентов отказов – в самый неподходящий момент может отказать во время стрельбы.
Поделитесь на страничкеСледующая глава >
info.wikireading.ru

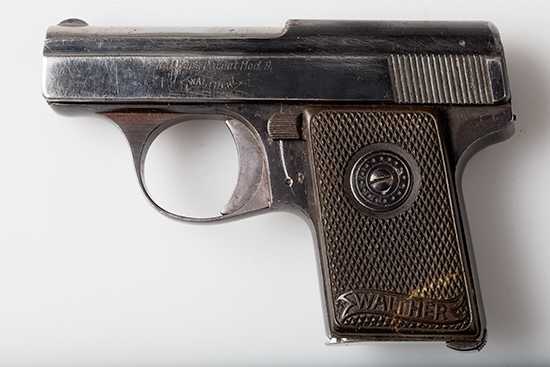

Пистолет Вальтер Модель №9 (Walther Model 9)
Пистолет Вальтер Модель №9 (Walther Model 9) появился на оружейном рынке в 1921 году, всего через год после начала изготовления Модели №8.
В это время все еще продолжался выпуск пистолета Вальтера Модели №5, который пользовался популярностью.
Несмотря на это фирма Walther решила произвести самый маленький в мире карманный пистолет .25 калибра, который сочетал бы в себе лучшие традиции немецкого оружия: точность, надежность, высокое качество изготовления.
Вальтер Модель №9 превзошел все самые смелые ожидания. Это было действительно достойный пистолет, который в очередной раз подчеркнул высокую репутацию компании Walther. Интересен тот факт, что на этот раз фирма FN вынуждена была срочно разрабатывать свой Браунинг Бэби, чтобы остаться конкурентноспособной. Многие мелкие оружейные фирмы начали выпуск различных пистолетов, копировавших конструкцию Вальтера Модели 9.

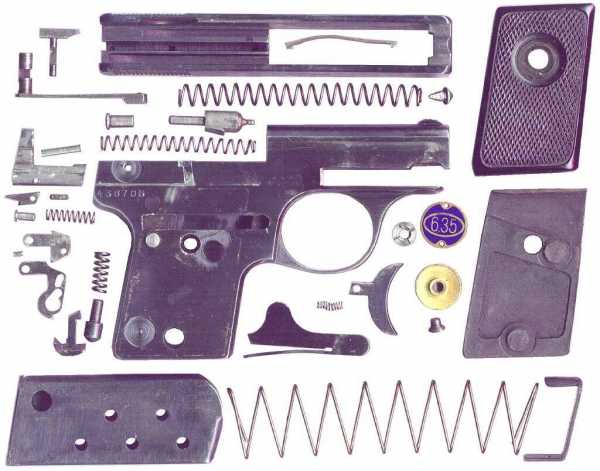

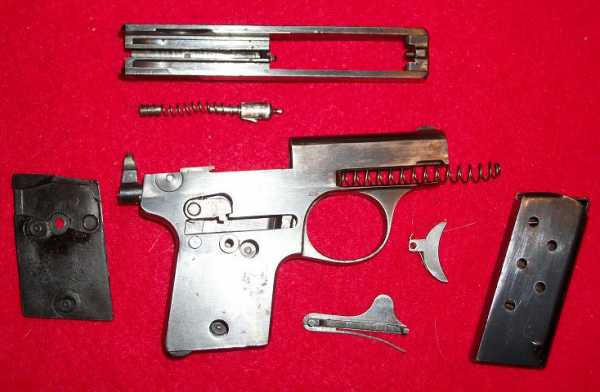

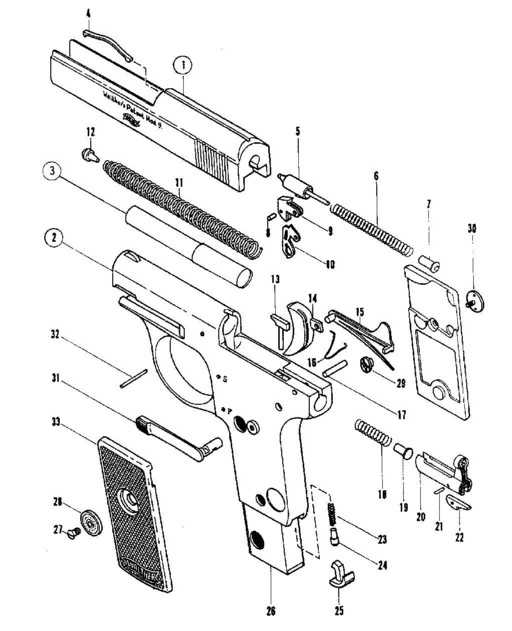

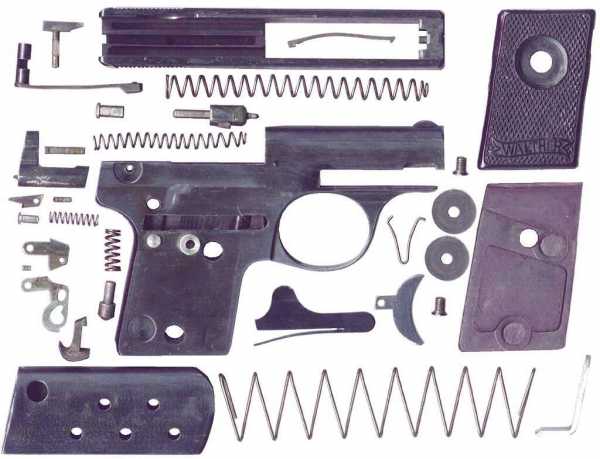

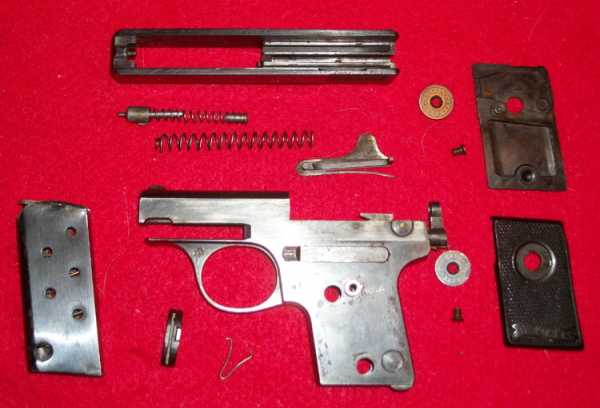

Вальтер Модель №9 несмотря на использование некоторых наработанных технических решений, был абсолютно новым оружием. Для того чтобы сделать пистолет компактным и надежным пришлось изменить традиционную схему ударно-спускового механизма.
В пистолете Walther Model 9 вместо куркового УСМ, который с успехом применялся на большинстве моделей, использовали ударниковый, как на модели №1. Затвор пистолета не закрывает сверху ствол. Выбрасыватель размещен в верхней части затвора и представляет собой изогнутую пластину. Отражатель выполнен в виде отдельной детали, которая устанавливается с левой стороны рамки в специальный паз. Разобщитель и спусковой рычаг выполнены в виде V-образной подпружиненной пластины с выступом в верхней части.
Возвратная пружина пистолета Walther Model 9 размещена под стволом. Конструкция паза в рамке под возвратную пружина такова, что не требует применения дополнительного направляющего стержня. Магазин пистолета не имеет выступающей части на нижней крышки. В боковых поверхностях магазина сделаны 5 отверстий, расположенных в шахматном порядке, для визуального контроля количества патронов. Магазин предназначен для размещения 6 патронов калибра 6,35mm Browning (.25 ACP).
Прицельные приспособления оружия представляют собой полукруглую мушку и паз верхней части затвора. Паз иногда выполнен широким, уменьшаясь лишь у заднего среза затора. На боковой поверхности затвора нанесены 17 наклонных проточек треугольного сечения.
Предохранитель пистолета Вальтер Модель №9 располагается с левой стороны под левой щечкой рукоятки. Рычаг предохранителя имеет продольную насечку. Боевое положение рычага предохранителя, обозначенное буквой «F» находится в крайнем нижнем положении.
Вальтер Модель №9 имеет сигнализатор взведенного ударника, в виде выступающего из заднего среза затвора направляющего стержня ударника. Кнопка защелки магазина находится в нижней части рамки у заднего среза рукоятки.
Щечки рукоятки пистолета Walther Model 9, так же как в восьмой модели, крепятся к рамке с помощью рычагов медальонов. На правом медальоне нанесена цифра «6,35». На левом медальоне нанесена аббревиатура Карла Вальтера «CW».
Пистолет Вальтер Модель №9 (Walther Model 9) пожалуй один из самых компактных. Общая длина оружия 102 мм, высота 70 мм, толщина 20 мм, масса 259 гр, длина ствола 51 мм, ствол имеет 6 правонаклонных нарезов.

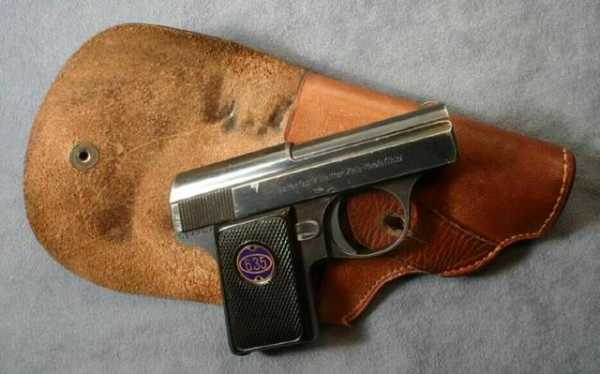

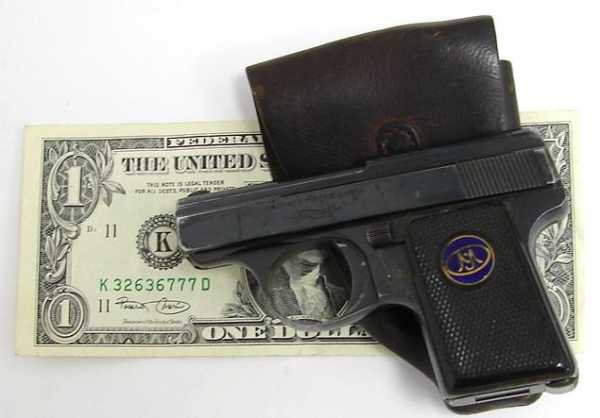

Пистолет комплектовался кожаной кобурой.

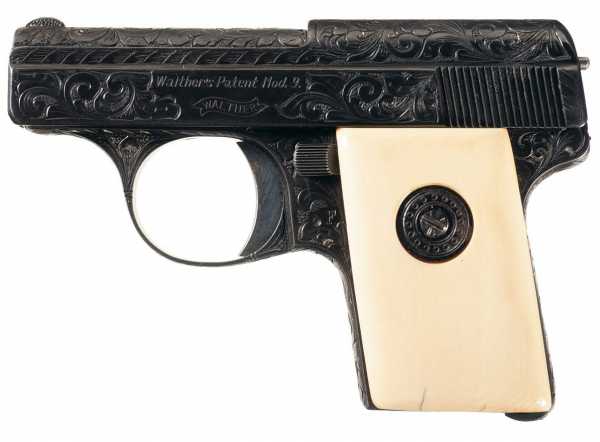

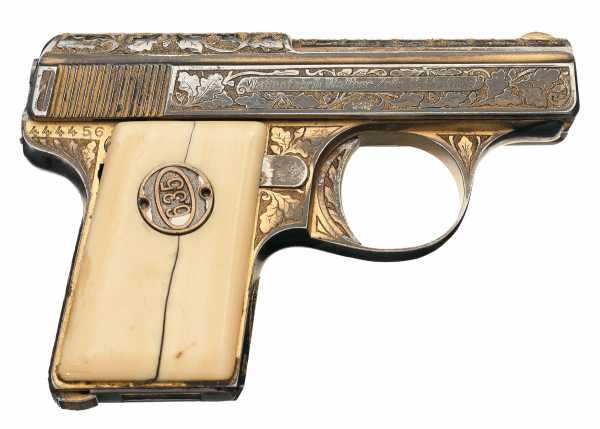

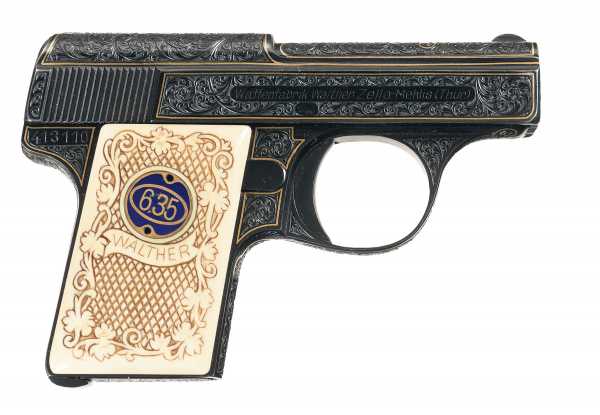

Walther Model 9 выпускался как в рядовом так и в подарочном исполнении. В обычном виде пистолет имел вороненные металлические части и пластмассовые щечки рукоятки, покрытые мелкой насечкой.

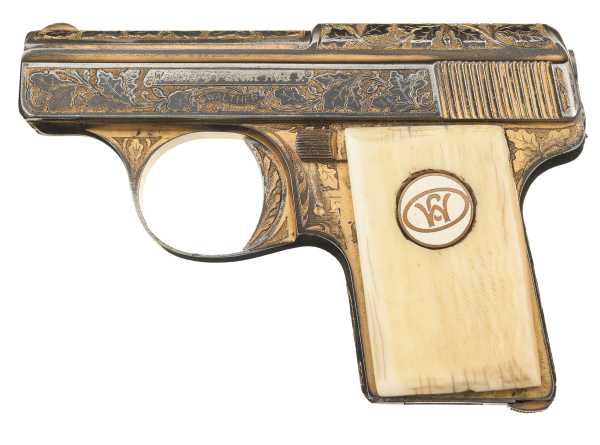

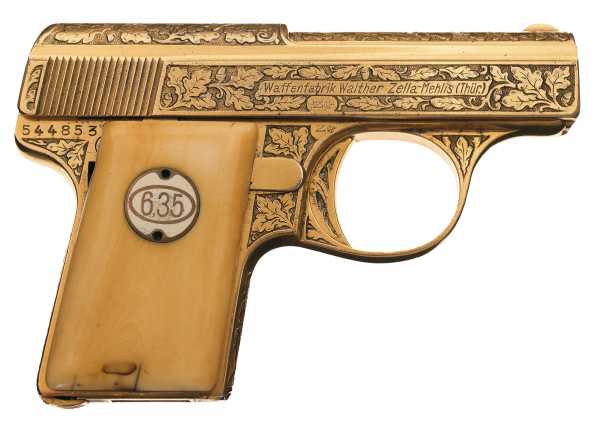

Пистолет Вальтер Модель №9 в подарочном исполнении представлял собой настоящее произведение искусства.

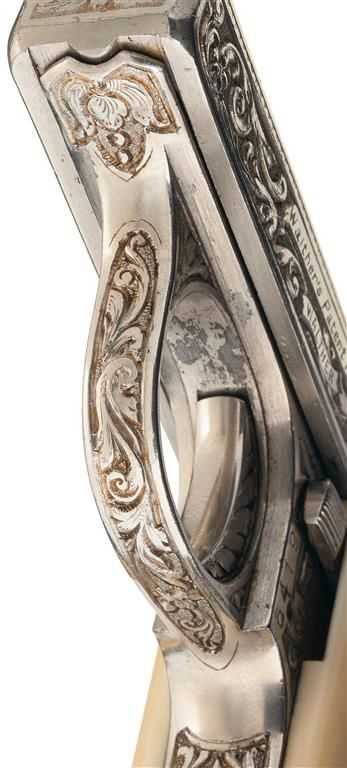

Металлические части покрывали хромированием или позолотой и гравировали, щечки рукоятки изготавливали из слоновой кости.
На затворе данного пистолета в виде глубокой гравировки нанесено имя владельца. Пистолет украшен позолотой и костяными щечками рукоятки.
Гравировка немецкого оружия, как правило представляет собой растительный орнамент. Чаще всего в гравировке используется изображение дубовых листьев.
Пистолет Вальтер Модель №9 очень часто служил наградным оружием. Именно такое оружие наиболее ценно с точки зрения его исторической и культурной ценности. Особенно красиво Walther Model 9 выглядит в оригинальном кофре с комплектом сменных магазинов и оригинальными боеприпасами.
Цены на оружейных аукционах на пистолет Вальтер Модель №9 очень различны и зависят не только от сохранности и типа отделки, но и от имени его прежних владельцев. Рядовой пистолет порой стоит менее 500 долларов, а цена на редкое оружие с уникальной отделкой, которое принадлежало известному человеку может достигать нескольких десятков тысяч долларов.
Популярность: 13%
Читайте интересные материалы нашего сайта:
Перейти на главную страницу сайта Старинное огнестрельное оружие
historypistols.ru
Вальтер (пистолет) — это… Что такое Вальтер (пистолет)?
- Вальтер (пистолет)
Вальтер Р-38
Walther P-38 (Вальтер P-38) — немецкий самозарядный пистолет калибра 9 мм. Разработан фирмой «Карл Вальтер Ваффенфабрик». На вооружение вермахта был принят в 1938 году. Со временем он вытеснил пистолет Люгер-Парабеллум (хотя не полностью) и стал самым массовым пистолетом германской армии. Выпускался не только на территории Германии, но и на территории Бельгии и оккупированной Чехословакии. П-38 также пользовался успехом у воинов Красной Армии и союзников, как хороший трофей и оружие для ближнего боя. После войны производство вооружений в Германии на долгий срок было прекращено. Только в 1957 году в ФРГ возобновилось производство этого пистолета. Он поставлялся на вооружение бундесвера под маркой П-1 (P-1, P — сокращение от «pistole» — нем. «пистолет»).
Принцип действия автоматики — использование энергии отдачи при коротком ходе ствола. Запирание осуществляется защелкой, качающейся в вертикальной плоскости. Ударно-спусковой механизм — курковый, самовзводный, с открытым курком. Имеется указатель наличия патрона в патроннике.
Характерные особенности конструкции:- применены две возвратные пружины малого диаметра;
- выбрасыватель расположен слева (стреляные гильзы отражаются влево).
Ссылки
Литература
- Материальная часть стрелкового оружия. Под ред. А. А. Благонравова. М.: Оборонгиз НКАП, 1945
- Жук А. Б. Энциклопедия стрелкового оружия. М.: Воениздат, 1998
- «Оружие», 2000 г. № 10. Спецвыпуск. Пехотное оружие Третьего рейха. Пистолеты. Часть I.
Wikimedia Foundation. 2010.
- Вальтеоф, 1-й граф Нортгемптона
- Вальтер Брак
Смотреть что такое «Вальтер (пистолет)» в других словарях:
ВАЛЬТЕР (пистолет) — ВАЛЬТЕР, автоматический 8 зарядный пистолет (см. ПИСТОЛЕТ) немецкой фирмы «Вальтер», калибр (см. КАЛИБР) 9 мм. Состоял на вооружении немецко фашистской армии (образец 1938), применялся во 2 й мировой войне … Энциклопедический словарь
Пистолет Макарова — (ПМ) … Википедия
Вальтер P-38 — Вальтер Р 38 P38 code AC42. Тип: пистолет Страна: Германия История производства: Разработан: 1938 Всего выпущено: Около 1,200,000 Х … Википедия
Вальтер Р-38 — P38 code AC42. Тип: пистолет Страна: Германия История производства: Разработан: 1938 Всего выпущено: Около 1,200,000 Х … Википедия
Вальтер П-38 — Вальтер Р 38 P38 code AC42. Тип: пистолет Страна: Германия История производства: Разработан: 1938 Всего выпущено: Около 1,200,000 Х … Википедия
Пистолет ТТ — Тульский Токарев обр. 1933 года Тип: Полуавтоматический пистолет Страна: СССР История службы … Википедия
пистолет — пульверизатор, пугач, бульдог, шлепало, пулялка, шлепалка, пистоль, распылитель, ракетница, пистолетишко Словарь русских синонимов. пистолет пистоль (устар.) Словарь синонимов русского языка. Практический справочник. М.: Русский язык. З. Е.… … Словарь синонимов
ПИСТОЛЕТ — (фр. pistolet). Короткое огнестрельное оружие, из которого стреляют одною рукою: название свое получил от города Пистоия в Италии, где был изобретен в XVI в. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ПИСТОЛЕТ … Словарь иностранных слов русского языка
ВАЛЬТЕР — (др. герм., от waltan господствовать., и Herr господин). Мужское имя: властитель. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. вальтер (тэ), а, м. (нем. Walter по назв. нем. оружейной фирмы «Вальтер»).… … Словарь иностранных слов русского языка
ВАЛЬТЕР — автоматический 8 зарядный пистолет немецкой фирмы Вальтер , калибр 9 мм. Состоял на вооружении немецко фашистской армии (образец 1938), применялся во 2 й мировой войне … Большой Энциклопедический словарь
dic.academic.ru

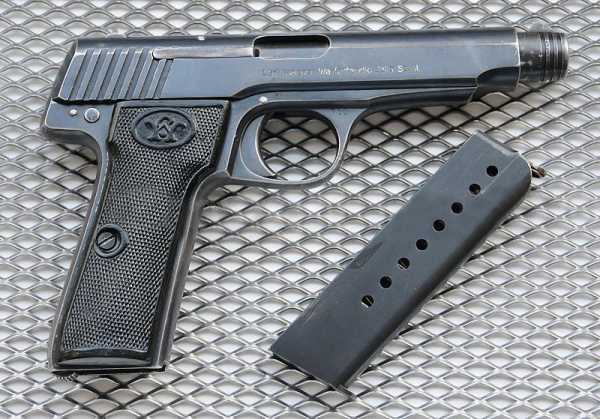

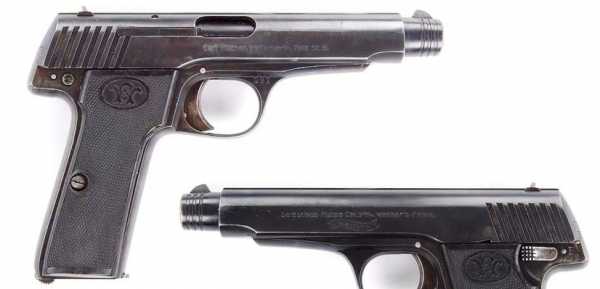

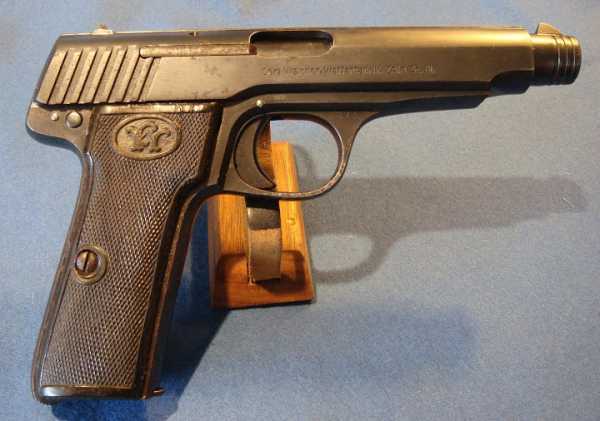

Пистолет Вальтер Модель №6 (Walther Model 6)
Пистолет Вальтер Модель №6 (Walther Model 6) вероятно можно назвать одним из неудачных проектов фирмы Carl Walter Waffenfabrik.
Вдохновленный успехом четвертой модели своего пистолета Вальтер решил изготовить оружие под патрон, который считался более приемлемым для боевого оружия. Именно патрон 9 мм Парабеллум применялся в начале 20 века в армии Германии, как основной боеприпас для пистолетов, являвшихся потенциальными конкурентами: P-08 Парабеллум, Маузер К-96.
В 1915 году Вальтер незначительно переделал пистолет Walther Model 4, увеличив его в размерах и адаптировав под стрельбу патронами калибра 9 мм Парабеллум (9×19 mm Luger). Новый пистолет под наименованием пистолет Вальтер Модель №6 (Walther Model 6) имел общую длину 215 мм, длину ствола 123,5 мм, высоту 136 мм, толщину 24 мм, вес 964 грамма.
Единственным серьезным отличием пистолета Вальтер Модель №6 от четвертой модели был перенос расположения выбрасывателя и окна в затворе для извлечения гильз с левой стороны на правую.

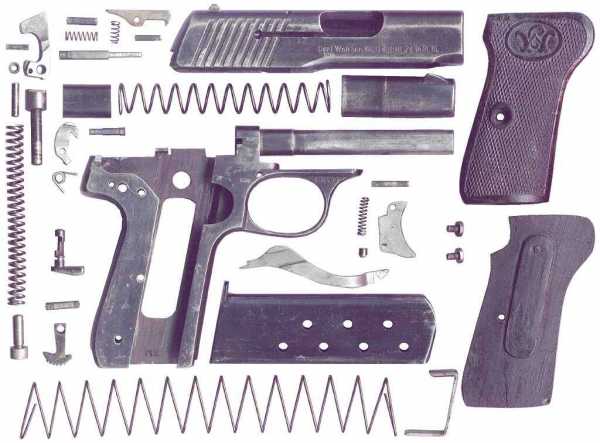

Принцип работы автоматики и в целом конструкция пистолета Walther Model 6 была такая же как и предыдущей модели. Вероятно это и была ошибка разработчиков. Довольно мощный патрон подвергал чрезмерным нагрузкам автоматику пистолета. Принцип отдачи свободного затвора не мог обеспечить надежность гашения энергии отдачи и надежность запирания ствола в момент выстрела.

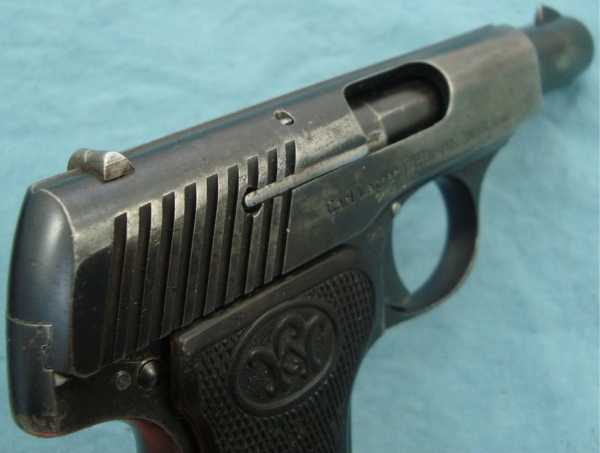

На поверхности затвора пистолета были выполнены семь проточек прямоугольного сечения, расположенные под небольшим углом к вертикальной оси.
Флажковый предохранитель пистолета Вальтер Модель №6 располагался с левой стороны в задней части рамки и имел два положения. Для того чтобы постановить оружие на предохранитель, необходимо было повернуть рычаг на 180 градусов. Рычаг предохранителя имел клетчатую насечку на своей головке.
Передняя втулка возвратной пружины имела байонетный способ крепления с затвором. На поверхности передней втулки выполнены три кольцевые проточки. Это так же один из характерных признаков пистолета Walther Model 6.
Прицельные приспособления оружия представляют собой мушку треугольной формы, расположенную на передней втулке и целик, размещенный в задней части затвора. Прицельная планка в верхней части затвора слегка выступающая и имеет рифленую антибликовую поверхность. Сложно сказать, на всех ли пистолетах Вальтер Модель №6 была такая планка.
Магазин пистолета Вальтер Модель №6 рассчитан на размещение 8 патронов калибра 9 мм Парабеллум. На боковых поверхностях магазина имеется восемь отверстий, предназначенных для того чтобы контролировать количество патронов в магазине.
Щечки рукоятки пистолета выполнены из твердой резины, имеют ромбовидную насечку и маркировку в верхней части в виде аббревиатуры «CW» вписанной в овал.
Серийный номер на пистолетах Вальтер Модель №6 наносился на поверхности верхней части передней стойки спусковой скобы с правой стороны. На поверхности патронника, завтора и рамки наносилась маркировка в виде буквы «N» под короной.
На правой стороне затвора имеется маркировка в виде текста «Carl Walther, Waffenfabrik, Zella St. Bl.»
На левой стороне затвора нанесен маркировочный текст «Selbstlade-Pistole Cal. 9m/m. Walther’s-Patent.», под которым расположен фирменный баннер Вальтера.

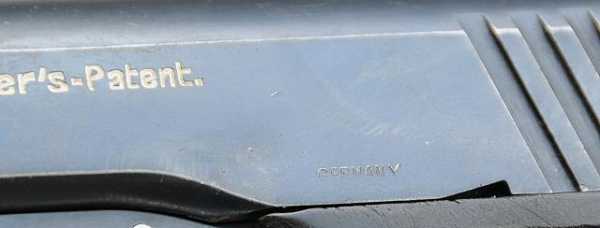

Кроме того на левой стороне иногда присутствовал текст «GERMANY», обозначавший страну производителя.
Встречаются пистолеты на левой стороне затвора которых указано название модели — «Mod. 6».
Вальтер Модель №6 (Walther Model 6) выпускался в 1915—1916 году. Всего было выпущено 1000 экземпляров данного пистолета, несколько сотен было приобретено военными для войсковых испытаний, которые закончились неудачно.
Очень редкие модели оружия всегда пользовались спросом у коллекционеров, не является исключением и пистолет Walther Model 6. Достаточно редко этот пистолет появляется на оружейных аукционах и его цена существенно выше чем на другие модели Вальтера.
