3.8.1. Назначение, боевые характеристики и устройство ручных осколочных гранат
Ручная осколочная граната Ф-1 (рис. 49) — граната дистанционного действия, предназначенная для поражения живой силы преимущественно в оборонительном бою. Метать гранату можно из различных положений и только из-за укрытия, из бронетранспортера или танка (самоходно-артиллерийской установки). Корпус при разрыве разлетается на крупные тяжелые осколки с начальной скоростью около 730 м/с (более чем в два раза превосходит начальную скорость пули ПМ).
Радиус разлета убойных осколков при взрыве гранаты около 200 м. Средняя дальность броска гранаты –
35-45 м.
Вес снаряженной гранаты — 600 г.
Рис. 49. Ручная осколочная граната Ф-1
Ручная осколочная граната Ф-1состоит из корпуса, разрывного заряда и запала.
Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске гранаты в это отверстие ввернута пластмассовая пробка.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
|
Запал |
|
гранаты |
|
УЗРГМ |
|
(унифицированный запал |
|
ручной |
||
|
гранаты |
|
модернизированный) |
||
|
предназначается |
для |
подрыва |
||
|
разрывного заряда гранаты. |
|
|
||
|
Ручная осколочная граната РГД- |
||||
|
5 (рис. 50) — граната дистанционного |
||||
|
действия, |
предназначенная |
для |
||
|
поражения живой силы противника в |
||||
|
наступлении и в обороне. Метание |
||||
|
гранаты осуществляется из различных |
||||
|
положений при действиях в пешем |
||||
|
порядке и |
на |
бронетранспортере |
||
Рис. 50. Ручная осколочная граната РГД-5 |
(автомобиле). Радиус разлета убойных |
||||
|
осколков гранаты около 25 м. Средняя |
||||
дальность броска гранаты — 40-50 м. Вес снаряженной гранаты -310 г.
Ручная осколочная граната РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала.
Корпус гранаты состоит из двух частей — верхней и нижней.
Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, и вкладыша колпака. К верхней части с помощью манжеты
Рис. 51. Запал гранаты
УЗРГМ
присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал.
Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона.

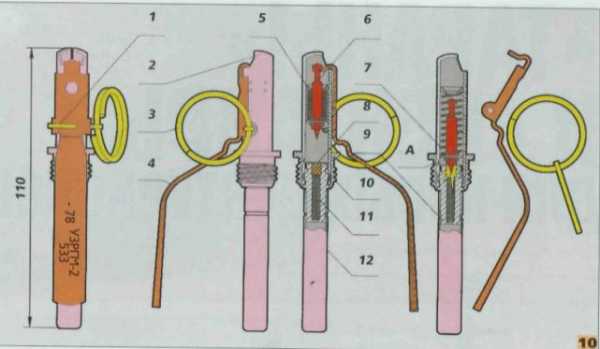

Запал гранаты УЗРГМ (рис. 51) состоит из ударного механизма и собственно запала.
Ударный механизм служит для воспламенения капсюля-воспламенителя запала.
Он состоит: 1 — трубка ударного механизма; 2 — соединительная втулка; 3 — направляющая
шайба; 4 |
— боевая пружина; |
5 — |
ударник; |
||
6 — шайба |
ударника; |
7 — спусковой |
рычаг; |
||
8 — предохранительная чека. |
|
|
|
||
Трубка |
ударного |
механизма |
является |
||
основанием для сборки всех частей запала. |
|
|
|||
Соединительная |
втулка |
служит |
для |
||
соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма.
Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.
Боевая пружина служит для сообщения ударнику энергии, необходимой для накола капсюля-воспламенителя. Она надета на ударник и своим верхним концом упирается в направляющую шайбу, а нижним — в шайбу ударника.
Ударник служит для накола и воспламенения капсюля-воспламенителя. Он помещается внутри трубки ударного механизма.
Шайба ударника надета на нижний конец ударника и является упором для нижнего конца боевой пружины.
Спусковой рычаг служит для удержания ударника во взведенном положении (боевая пружина сжата). На трубке ударного механизма спусковой рычаг удерживается предохранительной чекой.
Предохранительная чека проходит через отверстия проушины спускового рычага и стенок трубки ударного механизма. Она имеет кольцо для ее выдергивания.
Запал служит для взрыва разрывного заряда гранаты.
Он состоит из: 9 — втулка замедлителя; 10 — замедлитель; 11 — капсюль- воспламенитель; 12 — капсюль-детонатор.
Втулка замедлителя в верхней части имеет резьбу для соединения с трубкой ударного механизма и гнездо для капсюля-воспламенителя, внутри — канал, в котором помещается замедлитель, снаружи — проточку для присоединения гильзы капсюля-детонатора.
Капсюль-воспламенитель предназначен для воспламенения замедлителя. Замедлитель передает луч огня от капсюля-воспламенителя к капсюлю-
детонатору. Он состоит из запрессованного малогазового порохового состава. Капсюль-детонатор служит для подрыва разрывного заряда гранаты. Он
помещен в гильзе, закрепленной на нижней части втулки замедлителя.
Запалы всегда находятся в боевом положении. Разбирать запалы и
проверять работу ударного механизма категорически запрещается.
РГД-5,РГ-42 и Ф-1 имели один существенный недостаток, заключавшийся в большом отрезке времени между броском гранаты и ее подрывом. На резко пересеченной местности, в горах это позволяло противнику, вовремя заметившему брошенную гранату, воспользоваться ближайшим укрытием, а также создавало угрозу самопоражения метателя в случае отскока гранаты от преграды или скатывания со склона после броска. Поэтому потребовалось имевшиеся образцы заменить новыми гранатами РГО (оборонительная, рис. 52, а) и РГН (наступательная, рис. 52,б), разработанными в ГНПП «Базальт». Они оснащены датчиком цели и срабатывают при ударе о любую преграду.
Рис. 52. Ручные осколочные гранаты: а — РГО; б — РГН
Каждая граната состоит из корпуса, заряда взрывчатой смеси и запала, унифицированного для обеих моделей. Корпус РГН образован двумя полусферами из алюминиевого сплава с внутренней насечкой. Корпус РГО для увеличения числа осколков кроме двух наружных полусфер имеют две внутренние. Все четыре полусферы изготовлены из стали, нижняя наружная — для удобства отличия гранаты от РГН — имеет наружную насечку, остальные — внутреннюю. В верхней части корпусов манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка.
Конструкция запала ударно-дистанционного действия УДЗ (фото 19) стала существенной новинкой. Запал собран в пластмассовом корпусе (рис. 53), состоит из накольно-предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла.
Накольно-предохранительный механизм обеспечивает безопасность в обращении и включает ударник с жалом, пружину, шплинт (чеку) с кольцом, заглушку, планку и капсюль. Ударник поворачивается на оси (подобно курку) под действием пружины, работающей на кручение.
Фото. 19. Внешний вид УДЗ
Датчик цели обеспечивает срабатывание запала при ударе о преграду и состоит из шаровидного груза (инерционного тела), гильзы, жала, пружины и втулки. Дистанционное устройство (самоликвидатор) обеспечивает замедление подрыва после броска на 3,3-4,3 секунды и
|
|
|
|
|
|
|
включает |
|
втулку |
с |
|
замедлительным |
|||||||
|
|
|
|
|
|
|
составом и капсюль-детонатор, подобно |
||||||||||||
|
|
|
|
|
|
|
УЗРГМ. Механизм дальнего взведения |
||||||||||||
|
|
|
|
|
|
|
предназначен для взведения запала через 1- |
||||||||||||
|
|
|
|
|
|
|
1,8 секунды после броска (т.е. на удалении |
||||||||||||
|
|
|
|
|
|
от метающего) и включает две втулки с |
|||||||||||||
|
|
|
|
|
|
|
пиротехническими составами, стопоров, |
||||||||||||
|
|
|
|
|
|
|
движка, |
|
капсюля |
|
и |
|
пружины. |
||||||
|
|
|
|
|
|
|
Детонирующий узел закреплен в стакане и |
||||||||||||
|
|
|
|
|
|
|
состоит из капсюля-детонатора и втулки. В |
||||||||||||
1 |
|
1 |
|
9 |
|
обычном |
состоянии |
ударник |
повернут |
в |
|||||||||
|
|
|
|
|
|
|
верхнее |
|
(взведенное) |
|
положение |
и |
|||||||
|
|
|
|
|
|
|
удерживается рычагом, прижатым к |
||||||||||||
|
|
|
|
|
|
|
корпусу |
и |
зафиксированным |
шплинтом. |
|||||||||
|
|
|
|
|
7 |
Стопоры удерживают движок с капсюлем в |
|||||||||||||
|
|
|
|
|
|
|
сдвинутом к краю запала положении, так |
||||||||||||
|
|
|
|
|
8 |
что капсюль выведен из-под жала, пружина |
|||||||||||||
|
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
движка сжата. Груз поджат к корпусу |
||||||||||||
|
|
|
|
|
|
|
гильзы, перемещение которой ограничено |
||||||||||||
1 |
1 |
1 |
|
|
|
движком. Столь сравнительно сложная |
|||||||||||||
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|||||||||||||
|
Рис. 53. Ударно-дистанционный |
|
конструкция запала обеспечивает сочетание |
||||||||||||||||
|
|
запал (УДЗ) |
|
|
|
||||||||||||||
|
|
|
|
|
безопасности |
обращения |
|
(6 |
ступеней |
||||||||||
|
|
|
|
|
|
|
|
||||||||||||
предохранения) с гарантированным срабатыванием. |
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
В |
исходном |
положении |
ударник |
с |
||||||||
17 |
|
|
4 |
|
|
жалом |
(3) |
и |
заглушка |
|
с |
капсюлем- |
|||||||
|
|
|
|
|
|
воспламенителем |
|
(7) |
|
|
удерживаются |
||||||||
|
|
|
|
|
6 |
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16 |
|
|
|
|
|
спусковым |
|
рычагом. |
|
Спусковой |
рычаг |
||||||||
|
|
|
|
|
3 |
|
соединен |
|
с |
|
корпусом |
|
запала |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14 |
|
|
|
|
|
предохранительной |
чекой. |
Движок |
(11) |
с |
|||||||||
|
|
|
|
|
|
|
капсюлем-воспламенителем (10) смещен |
||||||||||||
|
|
|
|
|
|
|
относительно жала (13) и удерживается |
||||||||||||
|
|
|
|
|
|
|
стопорами |
пороховых |
предохранителей (9), |
||||||||||
|
|
|
8 |
|
7 |
|
его пружина |
(12) |
находится |
в |
сжатом |
||||||||
|
|
|
|
|
|
|
состоянии. |
Втулка |
(16) |
под |
воздействием |
||||||||
|
|
|
20 |
|
|
|
пружины (14) поджимает груз (17). |
|
|
||||||||||
|
|
|
|
|
|
|
При |
подготовке |
гранаты |
к |
броску |
||||||||
|
|
|
12 |
|
|
|
спусковой |
|
рычаг |
|
плотно |
|
прижимают |
||||||
11 |
|
|
9 |
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
пальцами к корпусу гранаты, пальцами |
||||||||||||
|
|
|
|
|
|
|
свободной |
|
руки |
|
выпрямляют |
концы |
|||||||
|
|
|
|
|
|
|
предохранительной чеки, затем выдергивают |
||||||||||||
|
|
|
|
|
|
|
ее за кольцо, при этом положение частей |
||||||||||||
|
|
|
|
|
|
|
запала не меняется. В момент броска гранаты |
||||||||||||
|
|
|
|
|
|
|
(рис. 54) спусковой рычаг отделяется и |
||||||||||||
|
|
|
|
|
|
|
освобождает ударник с жалом (3) и планку |
||||||||||||
|
|
|
|
|
|
|
(6). Ударник под действием боевой пружины |
||||||||||||
10 |
19 |
18 |
|
|
|
(4) |
накалывает |
|
жалом |
|
капсюль- |
||||||||
|
|
|
|
|
|
|
|
|
|||||||||||
|
Рис. 54. Работа ударно- |
|
|
воспламенитель |
(8). |
Луч |
огня |
воспламеняет |
|||||||||||
|
дистанционного запала |
|
|
пороховые запрессовки предохранителей (9) и |
|||||||||||||||
пиротехнический состав замедлителя самоликвидатора (18). Заглушка (7) с капсюлем-воспламенителем выходит из гнезда корпуса запала. Через 1-1,8 сек. выгорают пороховые составы предохранителей и их стопоры под воздействием пружин выходят из зацепления с движком (11). Движок под воздействием пружины (12) становится в боевое положение. Механизм дальнего взведения исключает подрыв гранаты при случайном ее падении из руки.
При встрече с преградой (поверхностью) груз (17), смещается по направлению составляющей инерционной силы, воздействует на втулку (16). Втулка, преодолевая сопротивление пружины (14), смещает жало, которое накалывает капсюль-воспламенитель (10). Луч огня передается капсюлю- детонатору (20), который вызывает подрыв разрывного заряда.
В случае отказа запала в инерционном действии (падение на мягкую поверхность, в снег, грязь и т.д.) через 3,3 — 4,3 сек. выгорает состав замедлителя, воспламеняется капсюль-детонатор (19) самоликвидатора, вызывая подрыв детонационного узла. Температурный диапазон работы запала, как и большинства советских образцов оружия — от -50 до +50 градусов.
Граната РГН при взрыве образует 220-300 осколков средним весом 0,42 г с начальной скоростью разлета 700 м/с. РГО дает 670-700 осколков весом 0,46 г и скоростью до 1200 м/с.
На образование убойных осколков идет 73 % массы корпуса гранаты. РГО обеспечивает большую плотность поля поражения, чем при небольшом количестве тяжелых осколков (как у Ф-1), и в то же время большую безопасность для метающего и его подразделения за счет быстрой потери осколками убойной энергии.
Гранаты РГО и РГН носятся в стандартной гранатной сумке по две или в карманах снаряжения. Высокая чувствительность запала и большая площадь разлета осколков требуют дополнительного обучения личного состава обращению с ними.
Ручная кумулятивная граната РКГ-3 (фото 20) является противотанковой гранатой и предназначается для борьбы с танками и другими бронированными целями (самоходно-артиллерийская установка, бронетранспортер, бронеавтомобиль и т. п.), а также для разрушения прочных преград и укрытий полевого типа.
Фото. 20. Ручная кумулятивная граната РКГ-3
Ручная кумулятивная граната при попадании в цель (жесткую преграду) мгновенно взрывается, образовавшиеся при взрыве газы благодаря кумулятивной воронке собираются в узкий пучок, который способен пробить броню современного танка и уничтожить внутри его экипаж и оборудование. Наиболее эффективное действие граната производит при ударе о цель дном.
Направление полета гранаты (рис. 55) дном вперед обеспечивается стабилизатором, которым является парашют.
2
6
1 — пружина стабилизатора; 2 — подвижная трубка; 3 — проволочные перья; 4 — матерчатый конус;
5 — откидной колпак с планкой; 6 — пружина колпака. Рис. 55. РКГ-3 во время полета
Сравнительно небольшой вес гранат позволяет натренированному солдату метать их на дальности: осколочные гранаты на 20-45 м; противотанковую гранату на 15-20 м.
Характеристики гранат сведены в таблицу 9.
|
|
|
|
|
|
Таблица 9 |
|
|
|
|
|
|
|
Основные данные |
|
|
Гранаты |
|
|
|
|
|
|
|
|
|
|
РГД-5 |
РГН |
Ф-1 |
|
РГО |
РКГ-З |
|
|
|
|||||
|
|
|
|
|
|
|
Тип гранаты |
Наступательная |
Оборонительная |
Противотанковая |
|||
|
|
|
|
|
|
|
Характер боевого |
|
Осколочное |
|
Кумулятивное, |
||
действия гранаты |
|
|
направленное |
|||
|
|
|
|
|
||
Принцип действия |
Дистанц. |
Ударно- |
Дистанц. |
|
Ударно- |
Ударное |
механизма гранаты |
дистанц. |
|
дистанц. |
|||
|
|
|
|
|||
Время горения |
3,2-4,2 с |
3,3-4.3 с |
3,2-4.2 с |
|
3,3-4.3 с |
Мгновенное |
замедлительного запала |
|
|||||
|
|
|
|
|
|
|
Радиус убойного |
До 25 м |
До 24 м |
До 200 м |
|
До 150 м |
— |
действия осколков |
|
|||||
|
|
|
|
|
|
|
Вес заряженной гранаты |
310 г |
310 г |
600 г |
|
530 г |
1070 г |
|
|
|
|
|
|
|
www.ivo.unn.ru
Назначение, боевые свойства, устройства ручных осколочных гранат и УЗРГМ.
Тема урока: Назначение, боевые свойства, устройства ручных осколочных гранат и УЗРГМ.
Цель урока:
Образовательная: Ознакомить учащихся с назначением, устройством и боевыми свойствами ручных осколочных гранат и УЗРГМ.
Развивающая: Развивать интерес к стрелковому оружию, ручным осколочным гранатам
Воспитательная: Воспитать у учащихся дисциплинированность, патриотизм, желание служить в Вооружённых Силах Республики Казахстан.
Учебные вопросы:
Назначение, боевые свойства и устройство ручной осколочной гранаты РГД-5,
Назначение, боевые свойства и устройство ручной осколочной гранаты Ф-1
Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный
Дата проведения:
Место проведения: кабинет НВП
Руководство и пособия. Учебник по НВП.
Время: 45 минут
Ход занятия
Вводная часть 15 мин.
Построение взвода, принимаю рапорт командира взвода, проверяю внешний вид учащихся 5 мин.
Проверка домашнего задания 10 мин.
Автомат и пулемет Калашникова
У вас на столах лежат листы с диаграммой Венна, которую необходимо заполнить. Диаграмма Венна выглядит, как две сферы соединенные между собой ваша задача в центр вписать свойства, которые характерны АК и РПК, а по краям записать различия между ними.
На это задание вам дается 10 минут.
Основная часть
1 учебный вопрос
Ручные гранаты на протяжении многих столетии состояли на вооружении армии. В современном бою ручные гранаты являются надежным средством поражения противника. На вооружении Вооруженных Сил Республики Казахстан состоят ручные осколочные гранаты дистанционного действия РГД-5, РГН, РГО, Ф-1 . Ручные, осколочные гранаты предназначены для поражения осколками живой силы противника. При взрыве граната образует большое количество разлетающихся осколков, обладающих энергией, достаточной для поражения живой силы. Ручные осколочные гранаты особенно эффективны в ближнем бою (при атаке, ведении боя в окопах, населенных пунктах, лесу, горах, убежищах). В зависимости от дальности разлета осколков гранаты подразделяются на наступательные и оборонительные. Боевые свойства гранат приведены в таблице.
Характеристики Гранаты
Тип гранаты РГД-5
наступательная РГН
наступательная РГО
оборонительная Ф-1
оборонительная
Масса снаряженной гранаты г. 310 310 530 600
Радиус разлета убойных осколков, м
около 25
около 20
24
200
Средняя дальность броска гранаты, м
40 — 50
25 — 45
20 – 40
35 — 40
Запал гранаты УЗРГМ УЗРГМ-2 УЗРГМ-2 УЗРГМ
Время горения замедлителя запала, с
3,2 — 4,2
3,3 — 4,3
3,3 — 4,3
3,2 — 4,2
Ручная осколочная граната РГД-5 — граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и в обороне. Она состоит из корпуса с трубкой для запала, разрывного заряда и запала.
Корпус служит для помещения разрывного заряда и трубки для запала. Он состоит из верхней и нижней частей и включает внешнюю оболочку и вкладыш, которые служат для образования осколков при взрыве гранаты.
К верхней части корпуса с помощью манжеты присоединяется трубка для запала. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
2 учебный вопрос.
Ручная осколочная граната Ф-1 — граната дистанционного действия, предназначена для поражения живой силы, преимущественно в оборонительном бою. Метать гранату можно из различных положений и только из-за укрытия, из БМП (БТР) или танка. Она состоит из корпуса, разрывного заряда и запала. Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым он обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске в него ввертывается пластмассовая пробка. Назначение и устройство разрывного заряда и запала гранаты Ф-1 такие же, как и гранаты РГД-5.
Гранаты переносятся в гранатных сумках. Запалы помещаются в них от¬дельно от гранат, при этом каждый запал завертывается в бумагу или ветошь. Перед укладкой в сумку и перед заряжанием гранаты и запалы необходимо осматривать. Корпус гранаты не должен иметь глубоких вмятин и глубоко проникшей ржавчины. Трубка для запала и запал должны быть чистыми, без помятостей и ржавчины, концы предохранительной чеки должны быть разведены и не иметь трещин на загибах. Запалами с трещинами и зеленым налетом пользоваться нельзя. При переноске гранаты надо оберегать от толчков, ударов, огня, грязи и сырости. Подмоченные и загрязненные гранаты и запалы необходимо протереть и высушить под наблюдением командира, нельзя сушить их около огня. Гранаты и запалы периодически осматриваются. Заряжать гранату (вставлять запал) разрешается только перед ее метанием. Разбирать боевые гранаты и устранять в них неисправности, переносить гранаты вне сумок (подвешенными за кольцо предохранительной чеки), а также трогать неразорвавшиеся гранаты запрещается.
3 учебный вопрос.
Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначен для взрыва разрывного заряда. Он состоит из ударного механизма и запала. Запалы всегда находятся в боевом положении. Разбирать их и проверять работу ударного механизма категорически запрещается.
Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.
Трубка ударного механизма является основанием для сборки всех частей запала.
Соединительная втулка соединяет запал с корпусом гранаты. Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника; она закреплена в верхней части трубки ударного механизма.
Боевая пружина предназначена для сообщения ударнику энергии, необходимой для накола капсюля-воспламенителя; она надета на ударник и своим верхним концом упирается в направляющую шайбу, а нижним — в шайбу ударника.
Ударник служит для накола и воспламенения капсюля-воспла¬менителя; он помещается внутри трубки ударного механизма.
Шайба ударника надета на нижний конец ударника и является упором для нижнего конца боевой пружины.
Спусковой рычаг предназначен для удержания ударника во взведенном положении (боевая пружина сжата). На трубке ударного механизма спусковой рычаг удерживается предохранительной чекой. Предохранительная чека служит для удержания спускового рычага на трубке ударного механизма, для ее выдергивания имеется кольцо.
Капсюль-воспламенитель предназначен для воспламенения замедлителя.
Замедлитель — для передачи луча огня от капсюля-воспламенителя к капсюлю-детонатору, он состоит из запрессованного малогазового состава.
Капсюль-детонатор служит для взрыва разрывного заряда гранаты; он помещается в гильзе, закрепленной на нижней части втулки замедлителя.
Заключительная часть 5 мин.
1. Напомнить тему, цели урока и как они достигнуты.
2. Выделить лучшие ответы и недостатки по контрольному опросу.
3. Объявить раздел и тему следующего занятия, а также форму одежды.
4. Задание на дом:
Преподаватель-организатор НВП: _________Хожамбергенов Н.Е.
infourok.ru
УЗРГМ | lemur59.ru
ЗАПАЛ ГРАНАТЫ “ УЗРГМ “
( унифицированный запал ручной гранаты модернизированный ).

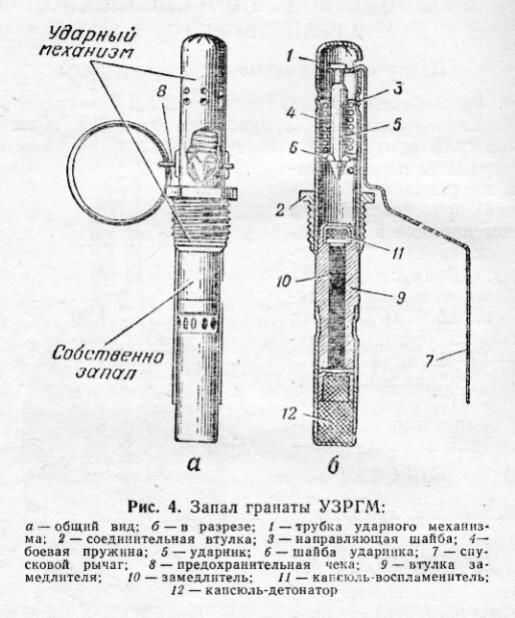

УЗРГМ предназначается для взрыва разрывного заряда ( рис. 4 ). Он состоит из ударного механизма и собственно запала.
Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит :
трубки ударного механизма, соединительной трубки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага, предохранительной чеки с кольцом.
Трубка ударного механизма является основанием для сборки всех частей запала.
Соединительная трубка служит для соединения запала с корпусом гранаты. Она одета на нижнюю часть трубки ударного механизма.
Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.
Боевая пружина служит для сообщения ударнику энергии, необходимой для накола капсюля-воспламенителя. Она надёта на ударник и своим верхним концом упирается в направляющую шайбу, а нижним – в шайбу ударника.
Ударник служит для накола и воспламенения капсюля-воспламени-теля. Он помещается внутри трубки ударного механизма.
Спусковой рычаг служит для удержания ударника во взведённом положении ( боевая пружина сжата ). На трубке ударного механизма спусковой рычаг удерживается предохранительной чекой.
Предохранительная чека проходит через отверстия проушины спускового рычага и стенок трубки ударного механизма. Она имеет кольцо для её выдёргивания.
Собственно запал служит для взрыва разрывного заряда гранаты.
Он состоит : втулки замедлителя, капсюля-воспламенителя, замедлителя и капсюля-детонатора.
Втулка замедлителя в верхней части имеет резьбу для соединения с трубкой ударного механизма и гнездо для капсюля-воспламенителя, внутри – канал, в котором помещается замедлитель, снаружи – проточку для присоединения гильзы капсюля – детонатора.
Капсюль–воспламенитель предназначен воспламенения замедлителя.
Замедлитель передаёт луч огня от капсюля-воспламенителя к капсюлю-детонатору. Он состоит из запрессованного малогазового состава.
Капсюль-детонатор служит для взрыва разрывного заряда гранаты. Он помещён в гильзе, закреплённой на нижней части втулки замедлителя.
ВНИМАНИЕ : Запал всегда находится в боевом положении. Разбирать запалы и проверять работу ударного механизма КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ !!!
Работа частей и механизмов гранаты.
Перед метанием гранаты.Достать гранату из сумки, вывинтить пробку из трубки, на её место ввернуть до отказа запал.
Части ударного механизма запала находятся в следующем положении:Ударник взведён и удерживается в верхнем положении вилкой спускового рычага, соединённого с трубкой ударного механизма предохранительной чекой. Концы предохранительной чеки разведёны и прочно удерживают её в запале ( 1 ).
При метании гранаты. Граната для метания берётся так, чтобы спусковой рычаг ( 4 ) пальцами был прижат к корпусу гранаты. Не отпуская рычага, выдёргивается предохранительная чека ( 3 ) и граната бросается в цель. После выдёргивания чеки положение частей не меняется, ударник ( 6 ) во взведённом положении удерживается спусковым рычагом ( 4 ), который освобождается от соединения с трубкой ударного механизма ( 2 ), но прижимается к ней пальцами руки. В момент броска гранаты спусковой рычаг отделяется от гранаты и освобождает ударник. Ударник под действием боевой пружины ( 5 ) наносит удар ( накол ) по капсюлю-воспламенителю ( 9 ) и воспламеняет его. Луч огня от капсюля-воспламенителя воспламеняет замедлитель / дистанционную часть запала / ( 11 ) и, пройдя его, передаётся капсюлю-детонатору ( 12 ). Капсюль- детонатор взрывается и взрывает разрывной заряд гранаты. Корпус гранаты разрывается, и осколки корпуса и запала разлетаются в разные стороны, поражая живую силу противника.
lemur59.ru
УЗРГМ-2 Википедия
Унифицированный Запал Ручной Гранаты — УЗРГУЗРГ (рус. Унифицированный Запал Ручной Гранаты[1]) — советский универсальный запал системы Е. М. Винцени и А. А. Беднякова, разработанный в 1941 году[2] для замены запала Ковешникова[3] и применявшийся для снаряжения ручных гранат Ф-1, РГ-42, РГД-5 и др.[4]. Главное назначение запала — подрыв основного заряда гранаты.
Конструкция
Запал УЗРГ представляет собой металлический корпус, внутри которого находится капсюль-воспламенитель, замедлитель во втулке (пороховая мякоть, заполняющая центральный канал) и капсюль-детонатор. Втулка замедлителя является основанием для сборки всей конструкции запала. Ударно-спусковой механизм запала состоит из ударника, боевой пружины, предохранительной чеки и предохранительной скобы[1][5][6].
Самостоятельно разбирать запал УЗРГ категорически запрещается[1].
Варианты
После Великой Отечественной войны было разработано несколько более совершенных моделей запала:
- УЗРГМ (рус. Унифицированный Запал Ручной Гранаты Модернизированный)[7] — в отличие от УЗРГ содержит внутри алюминиевой втулки замедлителя медленногорящий малогазовый пиротехнический состав с высокой стабильностью горения и азидовый капсюль-детонатор в алюминиевой гильзе[8].
- УЗРГМ-2 — в отличие от УЗРГ содержит менее гигроскопичный замедлительный состав со скоростью горения, не зависящей от температуры окружающей среды[9].
Одним из главных отличий от базовой конструкции была замена пороховой мякоти в замедлителе на специальный бездымный состав[5].
Общая оценка системы
По опыту уличных боёв на Северном Кавказе было выявлено, что всё семейство взрывателей (УЗРГ, УЗРГМ и УЗРГМ-2) выдают положение использующего гранату громким хлопком, который возникает при срабатывании спускового рычага и наколе капсюля-воспламенителя[5].
Примечания
- ↑ 1 2 3 Наставление по стрелковому делу. Ручные осколочные гранаты (РГ-42, РГД-5, Ф-1). / Под наблюдением Сайко В. М.. — Москва: Военное издательство Министерства обороны СССР., 1957. — 24 с.
- ↑ Карпенко А. Ручная граната Ф-1 (лимонка) // Отечественные ручные гранаты. — Москва: Цейхгауз, 2006. — С. 38. — 88 с. — ISBN 5-9771-0001-9.
- ↑ Прибылов Б. В. Ручная осколочная граната Ф-1 с запалом Ковешникова // Ручные гранаты (справочник). — Москва: Арктика 4Д, 2004. — С. 68. — 144 с. — ISBN 5-902835-01-1.
- ↑ Статья «Назначение и боевые свойства ручных осколочных гранат Ф-1, РГД-5, РГН, РГО» на сайте voennizdat.com
- ↑ 1 2 3 Прибылов Б. Кравченко Е. Ручные и ружейные гранаты. — Москва: Арктика 4D, 2008. — С. 540-541. — 776 с. — ISBN 978-5-902835-04-2.
- ↑ Новиковский Е.А. Устройство и назначение частей и механизмов УЗРГМ // Отечественное стрелковое оружие, гранатомёты, ручные осколочные гранаты и боеприпасы / Пичковский С.И., Скобелев А.О.. — Барнаул: АлтГТУ, 2009. — С. 108.
- ↑ Статья «Ручные осколочные гранаты и применяемые с ними запалы» на сайте www.zakon-grif.ru
- ↑ Дик В. Н. Ручная граната РГД-5 с запалом УЗРГМ // Взрывчатые вещества, пороха и боеприпасы отечественного производства. — Минск: Охотконтракт, 2009. — Т. 1. — С. 202. — 280 с. — 1000 экз. — ISBN 978-985-6911-02-9.
- ↑ Ширяев Д. Разящие осколками (рус.) // Мир оружия : журнал. — 2005. — Июнь (т. 06, № 03). — С. 36-43. — ISSN 1607-2009.
Ссылки
wikiredia.ru
Устройство УЗРГМ
Унифицированный запал ручной гранаты модернизированный УЗРГМ
Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначается для взрыва разрывного заряда.
Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.
Трубка ударного механизма является основанием для сборки всех частей запала.
Соединительная втулка служит для соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма.
Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.
Он состоит из ударного механизма и собственно запала.
| Ударный механизм | |
| 1 – трубка ударного механизма 2 – направляющая шайба 3 – боевая пружина 4 – ударник 5 – шайба ударника 6 – спусковой рычаг 7 – предохранительная чека с кольцом 8 – соединительная втулка | |
| Запал | |
| 9 – капсюль – воспламенитель 10 – втулка замедлителя 11 – замедлитель 12 – капсюль — детонатор |
В служебном обращении ударник постоянно находится во взведенном состоянии и удерживается вилкой спускового рычага. Спусковой рычаг соединен с трубкой ударного механизма предохранительной чекой. Перед метанием гранаты выворачивается пластмассовая пробка и на ее место вворачивается запал.
При метании гранату берут в руку так, чтобы спусковой рычаг был прижат пальцами к корпусу гранаты. Продолжая плотно прижимать спусковой рычаг, свободной рукой сжимаются (выпрямляются) концы предохранительной чеки, которая выдергивается из запала пальцем за кольцо. После выдергивания чеки положение частей запала не меняется. В момент броска гранаты спусковой рычаг отделяется и освобождает ударник. Ударник под действием боевой пружины накалывает капсюль-воспламенитель. Луч огня от капсюля воспламеняет замедлитель и, пройдя его, передается капсюлю-детонатору. Взрыв капсюля-детонатора инициирует подрыв разрывного заряда. Взрыв разрывного заряда дробит корпус гранаты на осколки.
| Взаимодействие частей УЗРГМ |
| 1.Чека выдернута, граната брошена, рычаг отделился, ударник наколол капсюль — воспламенитель |
| 2.Пороховой состав замедлителя прогорел, срабатывает капсюль — детонатор |
1piar.ru
