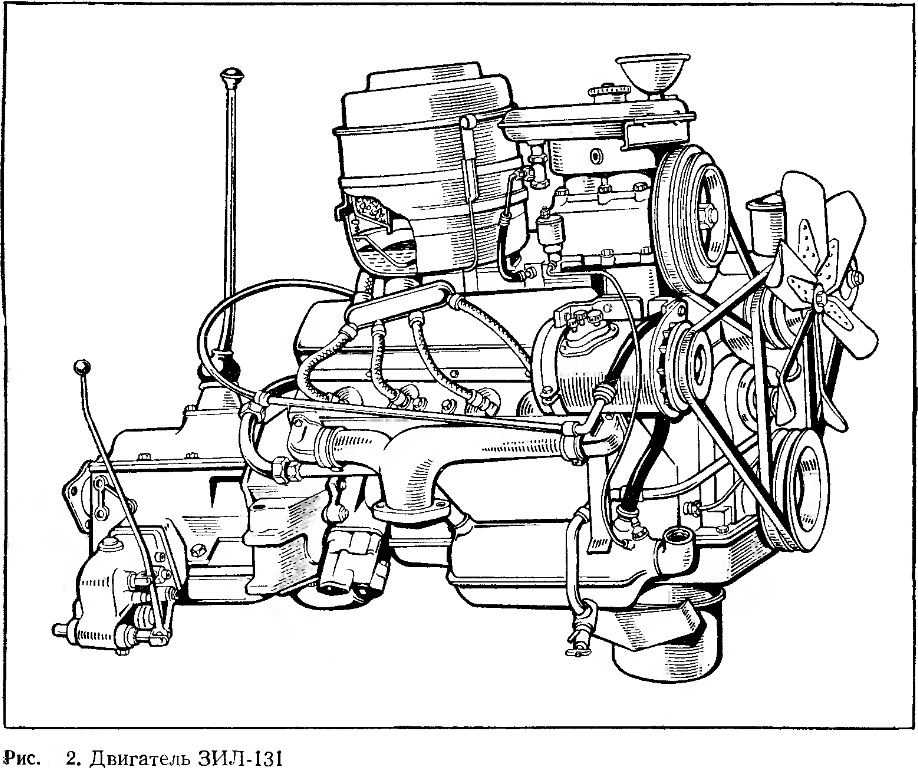

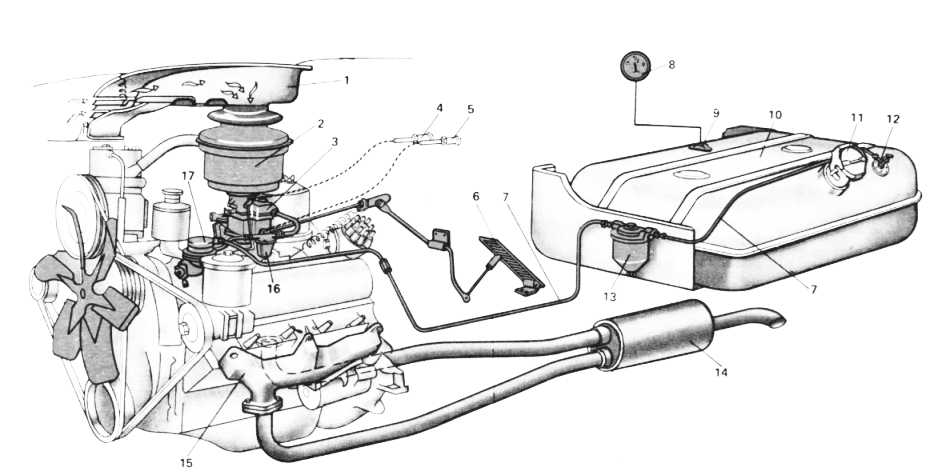

Двигатель ЗИЛ 131: характеристика, описание, устройство, ремонт

Многие автолюбители встречались с ЗИЛ 131. Это, по большей части, военный грузовой автомобиль, предназначенный для перевозки грузов и пассажиров. Но, существует много модификаций этого транспортного средства, поэтому он нашёл себя и на гражданке, как автомобиль специального назначения, или обычный грузовик.

Технические характеристики

Двигатель ЗИЛ 131 имеет схожую конструкцию со своим старшим братом 157-м. Технические характеристики 131-го значительно улучшились, мощности стало больше, а конструктивные недочёты прошлого были исправлены.

Итак, рассмотрим технические характеристики двигателя ЗИЛ 131:

Наименование Технические характеристики
Марка ЗИЛ
Модель 131
Объем двигателя 6,0 литра (5969 см куб)
Мощность двигателя 150
Конфигурация V8
Расположение Рядный, продольный
Расход 49,5 литра на каждые 100 км пробега
Количество цилиндров 8
Количество клапанов 16
Диаметр поршня 100 мм
Охлаждение Жидкостное
Топливо Бензин (газ — как дополнительное оборудование)
Система питания Карбюратор
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Вес мотора 490 кг

Все ЗИЛ 131 двигатель оснащались 5-ти ступенчатой механической коробкой переключения передач. Также, раздаточная коробка двухступенчатая. Передаточные числа: 1 передача — 2,08; 2 передача — 1,00. Главная передача ведущих мостов — двойная, передаточное число — 7,34.

Обслуживание

Обслужить мотор достаточно просто. Межсервисный интервал составляет 15 000 км. При проведении технического обслуживания меняется моторное масло и центробежного маслянного фильтра.

Каждое ТО — это целый комплекс операций направленных на сохранение технического состояния автомобиля. Что же входит в техническое обслуживание двигателей серии ЯМЗ 236:

  1. Замена масла.
  2. Регулировка клапанного механизма.
  3. Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр.
  4. Другие операции, направленные на техническое обслуживание силового агрегата.

Неисправности и ремонт

Ни что не вечно, и так силовой агрегат ЗИЛ 131 также имеет свойство выходить со строя. Конечно, поточные ремонты — это хорошо, но есть неисправности, которые встречаются практически на каждом двигателе с маркировкой 131. Рассмотрим основные неисправности и методы их устранения.

Основные технические неисправности мотора, которые наиболее часто встречаются:

Признак неисправности Причина неисправности Метод устранения
1. Двигатель не пускается или плохо пускается при исправной работе стартера Нет топлива в поплавковой камере карбюратора Продуть топливопроводы, проверить работу игольчатого клапана карбюратора, топливный насос
Переобогащена рабочая смесь по вине водителя Продуть цилиндры, провернуть коленчатый вал двигателя стартером (не более 5 … 10 с) при полностью открытых дроссельных и воздушной заслонках
Не закрывается воздушная заслонка Проверить работу воздушной заслонки и устранить неисправность
Засорились жиклёры Промыть жиклёры в ацетоне, затем продуть воздухом
2. Двигатель работает с перебоями или быстро останавливается на режиме холостого хода Поплавковая камера карбюратора медленно заполняется топливом Промыть игольчатый клапан карбюратора, продуть топливные магистрали, промыть топливный фильтр грубой очистки топлива
Не открываются дроссельные заслонки при закрытии воздушной заслонки Отрегулировать работу рычага привода дроссельных заслонок
Не отрегулированы винты качества, и количества горючей смеси карбюратора Отрегулировать карбюратор на режиме холостого хода
Засорились жиклёры системы холостого хода карбюратора Промыть жиклёры системы холостого хода в ацетоне и продуть их воздухом
Просачивается воздух между фланцем карбюратора и фланцем впускного трубопровода Подтянуть крепление карбюратора. При повторении дефекта заменить прокладку
3. Внезапная остановка двигателя Прекращение подачи топлива Установить причину прекращения подачи топлива и устранить ее
4. Двигатель не развивает полной мощности Не отрегулированы зазоры в клапанном механизме Отрегулировать зазоры
Переобогащена рабочая смесь из-за дефектов игольчатого клапана или негерметичности поплавка карбюратора Промыть игольчатый клапан карбюратора в ацетоне
Отогнуть рычаг поплавка и установить требуемую высоту уровня топлива в поплавковой камере или заменить поплавок
Неправильно работает привод клапана экономайзера Проверить и, если требуется, отрегулировать момент включения клапана экономайзера
Переобедненная рабочая смесь, засорены жиклёры Промыть жиклёры в ацетоне, затем продуть воздухом
Засорены топливопроводы и топливный фильтр Прочистить трубопроводы. Заменить фильтр тонкой очистки топлива
Рано срабатывает ограничитель частоты вращения Отрегулировать ограничитель частоты вращения
Неполностью открываются воздушная или дроссельные заслонки карбюратора Отрегулировать тягами открытие заслонок
Засорен воздушный фильтр Промыть воздушный фильтр
5. Стуки в двигателе Большой зазор между клапанами и коромыслами Отрегулировать зазоры в клапанном механизме
Детонационное сгорание Залить топливо с необходимым октановым числом, удалить нагар в камерах сгорания, установить правильно угол опережения зажигания
6. Повышенный расход топлива при эксплуатации Повышен уровень топлива в поплавковой камере карбюратора Устранить негерметичность игольчатого клапана или отрегулировать положение иглы
Неисправна топливоподающая система. Течь в местах соединений, дефект мембраны топливного насоса Устранить течь. Заменить мембрану топливного насоса
Засорённость воздушного фильтра Промыть воздушный фильтр

Вывод

Устройство и ремонт силового агрегата ЗИЛ 131 предоставленное в статье является поверхностным. Двигатель ЗИЛ 131 стал легендой целой эпохи, но и на этот момент продолжает эксплуатироваться в полной мере.

Ремонтируется и обслуживается движок зачастую своими руками, а поэтому его относительно выгодно содержать.

Единственным серьёзным недостатком является высокий расход, что бьёт по расходам владельца.

Руководства ремонту, эксплуатации и обслуживанию ЗИЛ-131

  • АВТОМОБИЛИ >
  • ЗИЛ (ZIL) >
  • Руководства ремонту, эксплуатации и обслуживанию ЗИЛ-131
Информация о материале
Категория: Zil
Просмотров: 29720
  • Инструкция
  • Инструкция по ремонту
  • ЗИЛ-131

Автомобиль ЗИЛ-131 и его модификации.



В книге — Руководство по эксплуатации автомобиля ЗИЛ-131 и его модификаций.

Автор: —
Издательство: Машиностроение
Год издания: 1977
Страниц: 182
Формат: DjVu
Размер: 11,3 Mb

Скачать

Автомобиль ЗИЛ-131 и его модификации. ТО.



Техническое описание и инструкция по эксплуатации автомобиля ЗИЛ-131 и его модификаций.

Автор: —
Издательство: Военное издательство
Год издания: 1983
Страниц: 150
Формат: DjVu
Размер: 6,1 Mb

Скачать

Устройство и эксплуатация ЗИЛ-131.



В книге обобщен опыт по проектированию грузового автомобиля ЗИЛ-131. Особое внимание уделено испытанию и доводке агрегатов трансмиссии, ходовой части, кабины и платформы.

Автор: коллектив авторов
Издательство: издательство ДОСААФ СССР
Год издания: 1978
Страниц: 158
Формат: DjVu
Размер: 7,1 Mb

Скачать

Автомобили ЗИЛ-131.

Практическое руководство водителю.


Автомобили ЗИЛ-157К, ЗИЛ-157КД, ЗИЛ-130 и ЗИЛ-131. Практическон руководство водителю по эксплуатации и безаварийному вождению.

Автор: —
Издательство: Военное издательство
Год издания: 1985
Страниц: 90
Формат: DjVu
Размер: 17,0 Mb

Скачать

Альбом схем и рисунков ЗИЛ-131.



В книге — Руководство по эксплуатации автомобиля ЗИЛ-131 и его модификаций.

Автор: —
Издательство: —
Год издания: 2011
Страниц: 111
Формат: JPG
Размер: 56,0 Mb

Скачать

Войсковой ремонт автомобиля ЗИЛ-131.



В книге — Руководство по ремонту автомобиля ЗИЛ-131.

Автор: —
Издательство: Военное издательство МО СССР
Год издания: 1973
Страниц: 327
Формат: DjVu
Размер: 18,3 Mb

Скачать

Практическое руководство по ремонту ЗИЛ-131Н в двух книгах.



В 2-х книгах — Руководство по ремонту автомобилей ЗИЛ-431410 и ЗИЛ-131Н и их модификаций.

Автор: —

Издательство: Машиностроение Год издания: 1994
Страниц: 150/127
Формат: PDF
Размер: 184,2 Mb

Скачать

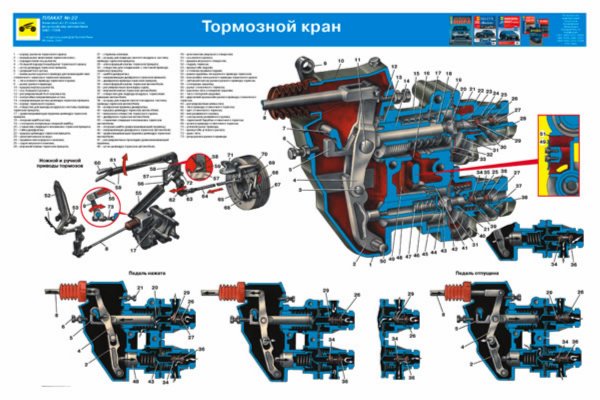

Комплект плакатов по обслуживанию автомобиля ЗИЛ-131.



В книге — Комплект плакатов по обслуживанию автомобиля ЗИЛ-131.

Автор: —
Издательство: —
Год издания: 1989
Страниц: 34
Формат: JPG
Размер: 338,1 Mb

Скачать

Конструкция и ТО ЗИЛ-131 и модификаций.



В книге — Устройство и руководство по техническому обслуживанию автомобиля ЗИЛ-131 и его модификаций ЗИЛ-131А и ЗИЛ-131В.

Автор: —
Издательство: —
Год издания: 1974
Страниц: 162
Формат: PDF
Размер: 140,8 Mb

Скачать

Инструкция по техническому обслуживанию ЗИЛ-131.



В книге — Инструкция по техническому обслуживанию ЗИЛ-131.

Автор: —
Издательство: —
Год издания: 1974
Страниц: 162
Формат: PDF
Размер: 140,8 Mb

Скачать

Грузовые автомобили высокой проходимости.



В книге — Грузовые автомобили высокой проходимости, много материала по устройству ЗИЛ-131.

Автор: —
Издательство: Воениздат
Год издания: 1968
Страниц: 410
Формат: PDF
Размер: 314,3 Mb

Скачать

Техническое обслуживание автомобиля ЗИЛ-131.



Руководство по техническому обслуживанию автомобилей ЗИЛ-130 и ЗИЛ-131.

Автор: —
Издательство: Военное издательство МО СССР
Год издания: 1971
Страниц: 75
Формат: PDF
Размер: 59,9 Mb

Скачать

Регулировка автомобиля ЗИЛ-131.



Регулировка автомобилей ЗИЛ-130, ЗИЛ-131.

Автор: А.А. Зубарев
Издательство: Транспорт
Год издания: 1969
Страниц: 151
Формат: DjVu
Размер: 5,3 Mb

Скачать

Техобслуживание, эксплуатация, ремонт ЗИЛ-131.



Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей ЗИЛ-130, ЗИЛ-131 и ЗИЛ-431410 и их модификаций с бензиновыми и дизельными двигателями.

Автор: —
Издательство: Третий Рим
Год издания: 2004
Страниц: 275
Формат: DjVu
Размер: 20,6 Mb

Скачать

645, технические характеристики, объем, масла, где находится номер

Автор Petroviches На чтение 5 мин.

Содержание

  1. Устройство
  2. Система охлаждения
  3. Система смазки
  4. Технические характеристики

Двигатель ЗИЛ-131 — это агрегат, который выпускается заводом имени Лихачева. Этот узел отвечает за преобразование энергии в механическую работу.

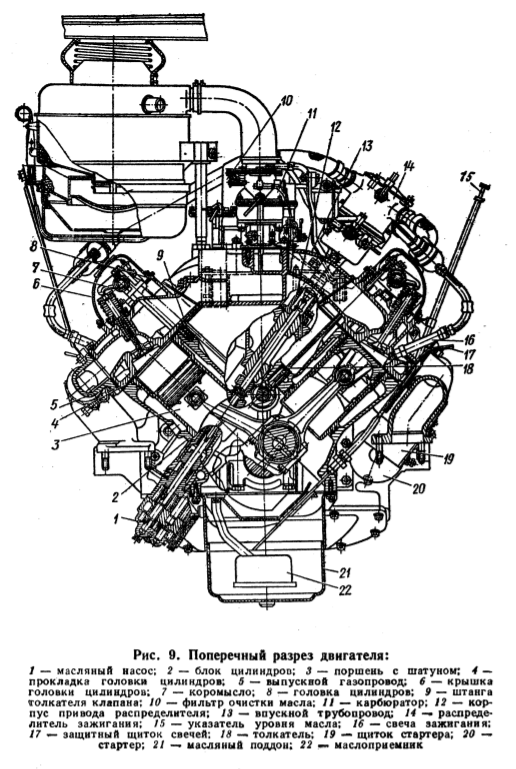

Устройство

Это транспортное средство поставляется вместе с дизельным двигателем и жидкостной системой охлаждения.

Устройство силового агрегата включает в себя следующие узлы и механизмы:

  • насосный элемент гидравлического усилителя рулевого механизма;
  • бак насоса;
  • вентилятор;
  • фильтрующий элемент вентиляции картера двигателя внутреннего сгорания;
  • фильтр воздушного типа;
  • фильтрующий механизм, предназначенный для очистки масляной жидкости;
  • распределительное устройство системы зажигания;
  • электрический стартер;
  • генераторная установка;
  • котел предпускового обогревателя;
  • механизм сцепления;
  • карбюратор;
  • цилиндрические элементы;
  • коробка вала отбора мощности;
  • коробка передач;
  • топливный бак подогревающего устройства;
  • компрессор и распылитель;
  • крепежные элементы ДВС.

Мотор прикреплен к опорной раме в трех точках. В качестве переднего опорного механизма используется кронштейн, который расположен под крышкой распределительных шестерен. Задняя опора представлена в виде лап картера сцепного механизма. Между кронштейном и передней поперечиной опорной рамы находятся круглые подушки, выполненные из резины.

Все подушки взаимозаменяемы, т.е. подушки с передней опоры можно поставить на заднюю и наоборот. Также силовой агрегат соединяется с передней поперечиной рамы при помощи тяги реактивного типа, на которой установлены резиновые амортизаторы.

Тяга реактивного типа используется для удержания мотора от продольного перемещения при отключенном сцеплении и включенной раздаточной коробке или во время торможения транспортного средства.

Подвесной механизм двигателя включает в себя: переднюю и заднюю опору, буфер тяги, соединительную тягу, кронштейн, подушки и крепежные болты.

Номер находится на приливе блока возле компрессора, где вкручено монтажное ухо.

Система охлаждения

Конструкция системы охлаждения двигателя ЗИЛ-131 состоит из:

  • радиатора;
  • водяного насоса;
  • пробки;
  • шланга предпускового типа;
  • термостата;
  • крана отопительного устройства;
  • трубок;
  • датчика, отражающего показания температуры силового агрегата;
  • силового крана;
  • привода крана;
  • отводящей трубки.

В прогретом моторе охлаждающая жидкость поступает из радиаторной части в водяной насосный элемент. Под давлением она перемещается по двум патрубкам нагнетающего типа и попадает в левый и правый блок цилиндрических элементов. Перемещаясь через окна в межцилиндровых перегородках, жидкость охлаждает головки цилиндрических деталей.

После этого рабочая жидкость продолжает свое продольное перемещение от заднего торца головок цилиндров к переднему. Затем она попадает в патрубок термостата и в радиатор, проходя по каналам трубы впускного типа.

Перед тем как заправлять смазкой полости подшипников водяного насосного механизма, рекомендуется отвернуть пробку, которая закрывает контрольное отверстие.

Заправка должна проводиться до появления свежей масляной жидкости из контрольного отверстия, после этого можно установить резьбовую пробку на место.

Привод вентилятора и водяного насосного устройства нужно проводить от шкива коленвала при помощи двух ремней. В это время передний ременной механизм должен охватывать шкив генераторной установки, а второй — шкив насоса гидравлического усилителя рулевого привода.

Натяжение ремней охлаждающей системы можно отрегулировать при помощи перемещения генератора и насосного устройства рулевого привода. Если никаких повреждений нет, то прогиб каждого ременного механизма не будет превышать 14 мм под давлением 4 кгс/см2. От шкива вентилятора активизируется работа компрессорного устройства.

Система смазки

Система смазки двигателя ЗИЛ-131 комбинированного типа, количество жидкости для смазывания должно составлять 9,5 л.

Система состоит из следующих элементов:

  • картер масляного типа;
  • маслоприемник;
  • кран включения масляного радиатора;
  • масляный насосный механизм;
  • распределительная камера;
  • фильтрующий элемент;
  • фильтр воздушного типа;
  • компрессор;
  • левый и правый магистральный канал;
  • трубка, необходимая для подачи и слива масляной жидкости из компрессора;
  • полости шеек шатунного типа.

На передней части корпуса картера есть специальное отверстие, предназначенное для слива старого масла.

Здесь установлен масляной насосный механизм, оборудованный двумя секциями и шестернями. Он приводится в действие при помощи вращения, которое поступает от шестерни на распределительный вал. Сам насос подсоединяется к задней части корпуса с правой стороны. Верхняя секция отвечает за подачу масляной жидкости в смазочную систему, а нижняя — в радиаторную часть.

Редукционный клапан расположен в верхней секции в разделительной подставке. Давление в этом клапане составляет 3,2 кгс/ см2. Клапан перепускного типа отрегулирован на давление в 1,2 кгс/см2.

Кран включения масляного радиатора должен быть повернут к корпусу нижней секции насосного механизма. Это необходимо для контроля за уровнем масляной жидкости с левой стороны силового агрегата, где расположены 3 метки. Во время продолжительной стоянки транспорта до запуска мотора уровень масла должен находиться в пределах второй отметки. Также уровень давления регулируется при помощи контрольной лампы и манометра.

Очищенное масло попадает в распределительную камеру системы, после чего переходит в два магистральных канала продольного типа. Вентиляция картера осуществляется за счет отсоса отработанных газов через клапан. Свежий воздушный поток попадает в механизм через фильтр, установленный на патрубке, в который заливается масло. Расположение рукоятки в момент преодоления брода должно быть вертикальным.

Технические характеристики

Параметры и технические характеристики ЗИЛа-645:

Общий вес650 кг
Рабочий объем масла в двигателе8,74 л
Габаритные размеры700*450 мм
Количество тактов4
Количество цилиндрических элементов8
Степень сжатия рабочей смеси18,5
Мощность силового агрегата185 л. с.
Максимальная частота вращения коленчатого вала2800 оборотов в минуту
Номинальный крутящий момент490 Нм
Объем бака охлаждающей системы26,5 л
Ход поршневой части110 мм
Диаметр цилиндрических элементов115 мм
Средний расход топливной жидкости27 л на 100 км
Международная экологическая нормаЕвро-3
Расположение цилиндровV-образное

Все цилиндры расположены в один ряд, продольно. Цилиндрические механизмы работают в следующем порядке: 1-5-4-2-6-3-7-8.

Следующей модификацией этого силового агрегата стала модель ЗИЛ-6454, где была увеличена мощность и рабочий объем мотора. Система питания — через карбюратор.

Двигатель оборудован пятиступенчатой механической коробкой передач и двухступенчатой раздаточной коробкой. Передаточные числа:

  • первая передача — 6,08;
  • вторая передача — 3,74;
  • третья передача — 1,96;
  • четвертая передача — 1,3;
  • пятая передача — 1,00.

Среди преимуществ этой модели силового агрегата отмечают высокий уровень мощности и небольшой расход топливной жидкости, а также увеличенный рабочий ресурс.

Техническое обслуживание и ремонт мотора предполагает замену масла в двигателе, регулировку клапанного устройства, замену фильтрующих элементов тонкой очистки топлива. Рабочий ресурс двигателя рассчитан на 350 000 км.

Читайте также:

Оцените автора

Зил 131 порядок работы цилиндров

Удачный мотор и надежная трансмиссия автомобиля ЗИЛ-131 во многом определили успех нового грузовика повышенной проходимости.

Основные особенности устройства силового агрегата и трансмиссии ЗИЛ-131

ЗИЛ-131- отечественный трехосный грузовой автомобиль повышенной проходимости. Выпускался заводом имени Лихачева с 1966 по 2002 г. Основная часть выпускаемых машин шла для армейских нужд. Автомобиль содержал много полезных и прогрессивных для того времени технических решений.

Порядок работы цилиндров ЗИЛ-131

На грузовике применялся карбюраторный V-образный, восьмицилиндровый двигатель, с зажиганием на основе электронного коммутатора.

Распределительный вал двигателя и система зажигания обеспечивают следующий порядок работы цилиндров ЗИЛ-131: 1-5-4-2-6-3-7-8. Отдача мощности двигателя не менее 150 л.с., при оборотах 3200 в минуту.

Схема переключения коробки передач ЗИЛ-131

На автомобиле применяется пятискоростная механическая коробка перемены передач (КПП).

На всех скоростях коробки кроме первой передачи и заднего хода имеют синхронизаторы. Переключение скоростей ЗИЛ-131 производится рычагом, расположенным на верхней крышке КПП.

Передаточные отношения КПП:

  • первая – 7,44;
  • вторая – 4,10;
  • третья – 2,29;
  • четвертая – 1,47;
  • пятая – 1,00;
  • задний ход – 7,09.

Первая передача коробки применяется только при начале движения в условиях бездорожья и находится на одном «плече» с задним ходом. Сделано это для «раскачки» автомобиля, завязшего в грязи или рыхлом снегу, путем быстрого попеременного включения первой скорости и заднего хода.

Схема переключения КПП ЗИЛ-131 представлена ниже.

Сухой вес коробки передач ЗИЛ-131 около 100 кг.

Сцепление

Сцепление ЗИЛ-131 однодисковое, сухое, герметизированное, надежно работающее в условиях преодоления бродов. Привод отключения и включения сцепления механический, рычажный от педали водителя в кабине.

КПП в трансмиссии ЗИЛ-131 через карданный вал передает поток мощности на раздаточную коробку (РК) или на профессиональном сленге «раздатку».

Устройство раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент, получаемый от КПП к переднему и задним мостам, и, в конечном счете, к колесам грузовика.

Активация переднего привода возможна в ручном или автоматическом режиме. Раздатка ЗИЛ-131 также имеет возможность включения пониженной передачи с коэффициентом 2,08 при движении в особо тяжелых условиях – рыхлый снег, раскисшая почва, бездорожье. При этом крутящий момент, передаваемый раздаткой на приводы колес, увеличивается вдвое, что позволяет не перегружать мотор и агрегаты трансмиссии при движении в тяжелых дорожных условиях.

Раздаточная коробка двухвальная с косозубыми шестернями. Корпус раздатки отлит из чугуна. В конструкцию коробки входят задняя и верхняя крышки.

При необходимости на верхнюю плоскость раздатки монтируют коробку отбора мощности (КОМ). Она служит для подачи мощности от мотора автомобиля различным агрегатам и устройствам, входящим в состав специальных машин на базе ЗИЛ-131.

Внешний вид раздатки Зил-131:

  • сверху крышка, прижатая к корпусу 8 гайками, закрывающая посадочное место для установки ком;
  • в центре фланец ведущего вала раздатки;
  • внизу справа фланец привода переднего ведущего моста зил-131;
  • внизу слева пневматическая камера включения переднего привода;
  • справа на одном уровне с ведущим фланцем раздатки штоки управления прямой и пониженной передачами.

Раздатка ЗИЛ-131, вид сзади:

  • вверху слева видны штоки управления включения прямой и пониженной скорости;
  • вверху справа крышка с восемью гайкам закрывает фланец подключения коробки отбора мощности зил-131;
  • внизу справа тормозной барабан стояночного тормоза, совмещенный с фланцем для крепления кардана привода задних мостов;
  • слева маслозаливное отверстие раздатки с четырехгранной резьбовой пробкой.

Вид раздаточной коробки ЗИЛ-131 «в разрезе» можно увидеть на иллюстрации.

Режимы работы раздатки

Есть несколько основных режимов.

Активирована прямая (вторая) передача

Режим предназначен для движения грузовика по дорогам с твердым покрытием.

Рычаг управления РК переводится в заднее крайнее положение. При этом крутящий момент от карданного вала КПП через фланец (9) практически без механических потерь передается с ведущего вала (15) на вторичный вал привода задних мостов (22). Все шестерни коробки вращаются свободно. Передний мост отключен.

На опасных участках дороги водитель с помощью электрического тумблера (включателя на панели управления в кабине) может активировать привод переднего моста. При этом включится пневмоэлектроклапан, а сжатый воздух поступит в пневматическую камеру (8), которая выдвинет вперед шток управления. Шток, в свою очередь, сдвинет вилку (32) включения переднего моста и через ведущую (21) и ведомую (2) шестерни прямой передачи, каретку зубчатой муфты (35), крутящий момент поступит на фланец (6) раздатки, далее к переднему приводу грузовика. На панели приборов загорится лампа – индикатор включения привода.

Включение пониженной передачи

При езде по бездорожью шофер переводит рычаг управления раздаткой в крайнее переднее положение. При этом тяги от рычага воздействуют на штоки переключения режимов коробки. Верхний шток управления своей вилкой сдвигает каретку (18), разъединяя ведущий вал (15) и вал привода задних мостов (22).

Вилка нижнего штока передвигает зубчатую каретку (37), тем самым объединяя шестерни (3) и (2). Одновременно нижний шток нажатием на микровлючатель, расположенный внутри раздаточной коробки, подает напряжение на пневмоэлектроклапан. Тот, в свою очередь, сжатым воздухом с помощью пневматической камеры (8) и вилки (32) подключит кареткой (35) вал привода переднего моста (5). Таким образом, крутящий момент от КПП ЗИЛ-131 через кардан и фланец (9) поступит на первичный вал раздатки (15), пройдет через шестерни (17), (3), (2) и (21), поступит на выходной вал привода задних мостов (22). От шестерни (2) через зубчатую каретку (35) крутящий момент передастся через вал привода переднего моста (5) на фланец (6).

Следует отметить, что скорость вращения выходных валов (22) и (5) при включении пониженной (первой) скорости раздатки уменьшатся вдвое по сравнению с оборотами на прямой (второй) передаче. Зато крутящий момент на этих валах повысится так же вдвое, что позволит грузовику уверенно двигаться в условиях бездорожья.

Важно отметить, что при переходе РК на пониженную передачу включение переднего моста ЗИЛ-131 происходит автоматически, без вмешательства водителя.

Режим «нейтраль»

Третий вариант работы раздаточной коробки ЗИЛ-131 – нейтральное положение. Рычаг управления РК устанавливается в среднее положение. При этом происходит рассоединение валов (15), (22) и (5). Такое отключение всех мостов необходимо для подачи крутящего момента от первичного вала (15) и шестерни (17) на привод коробки отбора мощности. Автомобиль при этом не движется.

Вес раздатки ЗИЛ-131

«Сухой» вес раздаточной коробки 115 кг. При заправке трансмиссионным маслом вес РК увеличится на 2,5 кг.

Как включить передний мост ЗИЛ-131

Как уже упоминалось ранее, передний привод можно активировать электрическим тумблером из кабины при работе раздатки на первой (прямой) передаче.

Если же в РК установлена понижающая передача, то подключение переднего привода произойдет автоматически.

Обслуживание раздаточной коробки автомобиля ЗИЛ-131

Обслуживание раздатки состоит из:

  • ЕО – ежедневного обслуживания;
  • регламентных ТО – технических обслуживаний, ТО-1 и ТО-2, предусмотренных заводом изготовителем;
  • сезонного ТО – СО (сезонного обслуживания).

ЕО заключается в предрейсовом визуальном осмотре основных агрегатов грузовика. Также следует провести осмотр поверхности земли под двигателем, коробкой скоростей, раздаткой, передним и задними мостами на наличие пятен от течи смазки.

При ТО-2 происходит проверка надежности крепления раздатки к силовому каркасу автомобиля, прочистка сапуна вентиляции раздатки.

Смена масла в раздаточной коробке проводится согласно карте смазки. Масло, применяемое для РК – всесезонное ТСп-15. При эксплуатации автомобиля при температурах -30 0 С и ниже применяется смазка ТСп–10.

Слив масла из раздатки производится выворачиванием резьбовой пробки (38, см «разрез» РК). Заливка смазки ведется через маслоналивное отверстие, при вывернутой пробке (39).

Ремонт раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 надежный и долговечный агрегат. Однако при появлении признаков неправильной работы коробки – повышенный шум, скрежет при переключении режимов, «выбивание» скоростей, течь смазки, РК следует снять с автомобиля.

Затем на ремонтном участке коробку разбирают, обследуют. Неисправные детали и узлы заменяют новыми. Затем производят сборку коробки и установку ее на грузовик. После залива свежей смазки производят пробную поездку и определяют исправность отремонтированной раздатки.

Заключение

Трансмиссия автомобиля ЗИЛ-131 позволила этому трехосному грузовику стать надежным перевозчиком в различных отраслях народного хозяйства, стать базовой армейской машиной самого широкого профиля. К сожалению, отсутствие надежного, мощного, компактного и экономичного дизельного двигателя сократила срок существования этого знакового автомобиля.

Установку зажигания при сборке двигателя, а также на двигателях, с которых снимались распределитель и привод распределителя, необходимо производить в следующем порядке:

1. Установить поршень первого цилиндра в верхней мертвой точке такта сжатия, для чего повернуть коленчатый вал до совмещения отверстия на шкиве коленчатого вала с меткой ВМТ на указателе установки зажигания, расположенном на датчике ограничителя максимальных чисел оборотов (рис. 1, а)

2. Расположить паз (рис. 2) на валу привода распределителя в сборе так, чтобы паз был параллелен риске на верхнем фланце корпуса привода распределителя.

В таком положении надо вставить привод распределителя в гнездо блока, причем перед началом указанной операции необходимо расположить отверстия в нижнем фланце корпуса привода точно над резьбовыми отверстиями под болты крепления корпуса распределителя к блоку.

После того как привод распределителя встанет на свое место, угол между осью паза на валу привода и осью, соединяющей отверстия на верхнем фланце корпуса распределителя, должен быть в пределах 15°.

При большем угле следует переставить шестерню привода относительно шестерни распределительного вала на один зуб, сохраняя величину угла в заданных пределах; при этом паз на валу привода должен быть смещен к переднему концу двигателя.

Если при этом корпус привода не удается посадить до устранения зазора между его нижним фланцем и фланцем на блоке (что говорит о несовпадении шипа на валу привода распределителя и паза на валу масляного насоса), необходимо провернуть коленчатый вал двигателя на два оборота с одновременным легким надавливанием на корпус привода распределителя.

3. Повернуть коленчатый вал двигателя на величину установочного угла опережения зажигания; для этого, вращая коленчатый вал двигателя пусковой рукояткой, совместить в конце второго оборота отверстие в шкиве коленчатого вала с риской 9 на указателе установки момента зажигания (рис. 1, б).

4. Освободить болт крепления пластины к распределителю и вставить распределитель в гнездо привода распределителя так, чтобы октан-корректор был направлен вверх.

В этом случае электрод ротора будет находиться против клеммы первого цилиндра на крышке распределителя.

5. Включить зажигание и поворачивать корпус распределителя против часовой стрелки до появления искры между концом центрального провода, идущего от катушки зажигания, и массой (зазор между концом провода и массой должен быть 2—3 мм). При таком положении корпуса распределителя следует затянуть болт крепления пластины к распределителю.

6. Проверить правильность установки проводов в крышке распределителя в соответствии с порядком зажигания в цилиндрах (1—5—4—2—6—3—-7—-8).

Перед установкой зажигания проверить и, если требуется, отрегулировать зазор между контактами прерывателя, а также совместить указательную стрелку верхней пластины октан-корректора с риской 0 на нижней пластине.

Установку зажигания в двигателях, с которых снимался распределитель для регулировки и ремонта, но не снимался привод распределителя, нужно производить в соответствии с указаниями, приведенными в пп. 3—6.

Установку зажигания на двигателях, на которых не снимался ни распределитель, ни его привод, производят в соответствии с указаниями, приведенными в пп. 3, 5 и 6, немного отвернув перед операцией, указанной в п. 5, болт крепления пластины к распределителю.

Установку зажигания на двигателе в соответствии с применяемым сортом бензина необходимо уточнять помощью шкалы на верхней пластине распределителя (шкала октан-корректора) путем дорожных испытаний автомобиля с грузом до появления детонации следующим образом:

1. Прогреть двигатель и двигаться по ровному участку дороги на прямой передаче с установившейся скоростью 30 км/ч.

2. Резко нажать до отказа на педаль управления дроссельной заслонкой и держать ее в таком положении до тех пор, пока скорость возрастет до 60 км/ч; при этом надо прислушиваться к работе двигателя.

3. При сильной детонации на указанном в п. 2 режиме работы двигателя вращением гаек октан-корректора переместить указательную стрелку верхней пластины по шкале в сторону знака «─».

4. При полном отсутствии детонации на указанном в п. 2 режиме работы двигателя вращением гаек октанкорректора переместить стрелку верхней пластины по шкале в сторону, отмеченную «+».

В случае правильной установки зажигания при разгоне автомобиля будет прослушиваться легкая детонация, исчезающая при скорости 40—45 км/ч.

Многие автолюбители встречались с ЗИЛ 131. Это, по большей части, военный грузовой автомобиль, предназначенный для перевозки грузов и пассажиров. Но, существует много модификаций этого транспортного средства, поэтому он нашёл себя и на гражданке, как автомобиль специального назначения, или обычный грузовик.

Технические характеристики

Двигатель ЗИЛ 131 имеет схожую конструкцию со своим старшим братом 157-м. Технические характеристики 131-го значительно улучшились, мощности стало больше, а конструктивные недочёты прошлого были исправлены.

Итак, рассмотрим технические характеристики двигателя ЗИЛ 131:

Наименование Технические характеристики
Марка ЗИЛ
Модель 131
Объем двигателя 6,0 литра (5969 см куб)
Мощность двигателя 150
Конфигурация V8
Расположение Рядный, продольный
Расход 49,5 литра на каждые 100 км пробега
Количество цилиндров 8
Количество клапанов 16
Диаметр поршня 100 мм
Охлаждение Жидкостное
Топливо Бензин (газ — как дополнительное оборудование)
Система питания Карбюратор
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Вес мотора 490 кг

Все ЗИЛ 131 двигатель оснащались 5-ти ступенчатой механической коробкой переключения передач. Также, раздаточная коробка двухступенчатая. Передаточные числа: 1 передача — 2,08; 2 передача — 1,00. Главная передача ведущих мостов — двойная, передаточное число — 7,34.

Обслуживание

Обслужить мотор достаточно просто. Межсервисный интервал составляет 15 000 км. При проведении технического обслуживания меняется моторное масло и центробежного маслянного фильтра.

Каждое ТО — это целый комплекс операций направленных на сохранение технического состояния автомобиля. Что же входит в техническое обслуживание двигателей серии ЯМЗ 236:

  1. Замена масла.
  2. Регулировка клапанного механизма.
  3. Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр.
  4. Другие операции, направленные на техническое обслуживание силового агрегата.

Неисправности и ремонт

Ни что не вечно, и так силовой агрегат ЗИЛ 131 также имеет свойство выходить со строя. Конечно, поточные ремонты — это хорошо, но есть неисправности, которые встречаются практически на каждом двигателе с маркировкой 131. Рассмотрим основные неисправности и методы их устранения.

Основные технические неисправности мотора, которые наиболее часто встречаются:

Признак неисправности Причина неисправности Метод устранения
1. Двигатель не пускается или плохо пускается при исправной работе стартера Нет топлива в поплавковой камере карбюратора Продуть топливопроводы, проверить работу игольчатого клапана карбюратора, топливный насос
Переобогащена рабочая смесь по вине водителя Продуть цилиндры, провернуть коленчатый вал двигателя стартером (не более 5 … 10 с) при полностью открытых дроссельных и воздушной заслонках
Не закрывается воздушная заслонка Проверить работу воздушной заслонки и устранить неисправность
Засорились жиклёры Промыть жиклёры в ацетоне, затем продуть воздухом
2. Двигатель работает с перебоями или быстро останавливается на режиме холостого хода Поплавковая камера карбюратора медленно заполняется топливом Промыть игольчатый клапан карбюратора, продуть топливные магистрали, промыть топливный фильтр грубой очистки топлива
Не открываются дроссельные заслонки при закрытии воздушной заслонки Отрегулировать работу рычага привода дроссельных заслонок
Не отрегулированы винты качества, и количества горючей смеси карбюратора Отрегулировать карбюратор на режиме холостого хода
Засорились жиклёры системы холостого хода карбюратора Промыть жиклёры системы холостого хода в ацетоне и продуть их воздухом
Просачивается воздух между фланцем карбюратора и фланцем впускного трубопровода Подтянуть крепление карбюратора. При повторении дефекта заменить прокладку
3. Внезапная остановка двигателя Прекращение подачи топлива Установить причину прекращения подачи топлива и устранить ее
4. Двигатель не развивает полной мощности Не отрегулированы зазоры в клапанном механизме Отрегулировать зазоры
Переобогащена рабочая смесь из-за дефектов игольчатого клапана или негерметичности поплавка карбюратора Промыть игольчатый клапан карбюратора в ацетоне
Отогнуть рычаг поплавка и установить требуемую высоту уровня топлива в поплавковой камере или заменить поплавок
Неправильно работает привод клапана экономайзера Проверить и, если требуется, отрегулировать момент включения клапана экономайзера
Переобедненная рабочая смесь, засорены жиклёры Промыть жиклёры в ацетоне, затем продуть воздухом
Засорены топливопроводы и топливный фильтр Прочистить трубопроводы. Заменить фильтр тонкой очистки топлива
Рано срабатывает ограничитель частоты вращения Отрегулировать ограничитель частоты вращения
Неполностью открываются воздушная или дроссельные заслонки карбюратора Отрегулировать тягами открытие заслонок
Засорен воздушный фильтр Промыть воздушный фильтр
5. Стуки в двигателе Большой зазор между клапанами и коромыслами Отрегулировать зазоры в клапанном механизме
Детонационное сгорание Залить топливо с необходимым октановым числом, удалить нагар в камерах сгорания, установить правильно угол опережения зажигания
6. Повышенный расход топлива при эксплуатации Повышен уровень топлива в поплавковой камере карбюратора Устранить негерметичность игольчатого клапана или отрегулировать положение иглы
Неисправна топливоподающая система. Течь в местах соединений, дефект мембраны топливного насоса Устранить течь. Заменить мембрану топливного насоса
Засорённость воздушного фильтра Промыть воздушный фильтр

Вывод

Устройство и ремонт силового агрегата ЗИЛ 131 предоставленное в статье является поверхностным. Двигатель ЗИЛ 131 стал легендой целой эпохи, но и на этот момент продолжает эксплуатироваться в полной мере. Ремонтируется и обслуживается движок зачастую своими руками, а поэтому его относительно выгодно содержать.

Единственным серьёзным недостатком является высокий расход, что бьёт по расходам владельца.

ЗИЛ-131 технические характеристики, двигатель и расход топлива, коробка передач, устройство и фото

Опубликовал: Александр Стёпченко в Грузовики, Коммерческий транспорт, Спецтехника 11.02.2019 0 9,820 Просмотров

Легендарный грузовик с военной рессорой – ЗИЛ-131. История автомобиля, воплотившего в жизнь задачу глав СССР, который продолжает служить в различных сферах по сей день. Технические характеристики в таблицах и описание рабочих качеств позволяют понять, отчего машина обладает столь ценной репутацией. Весь модельный ряд ЗИЛ.

Содержание

  • 1 История автомобиля
  • 2 Технические характеристики
    • 2.1 Двигатель
    • 2. 2 Колесная формула
    • 2.3 Грузоподъемность
    • 2.4 Подвеска
    • 2.5 Электросистема
  • 3 Устройство
    • 3.1 Внешний вид и кабина
  • 4 Модификации

История автомобиля

В 1959 году рабочим завода имени Лихачева была поставлена цель по улучшению производства моделей «130» и модификации «131». Такой призыв к производительности был обусловлен двадцать первым партийным съездом, а точнее, принятым на нем планом о развитии народного хозяйства.

Для достижения цели, как раз, требовались достойные грузовики. Однако, ЗИЛ-131 предназначался для особого хозяйства – для военных целей. Ранее в распоряжении у советских армейцев был ЗИЛ-157, который к концу 50-х начинал устаревать.

Несмотря на то, что опытные образцы ЗИС-130 начали проходить испытания еще в середине 50-х годов, на конвейер машину планировали отправить только в 1962 году. Столь длительный срок был частично обусловлен рядом непредвиденных ситуаций, с которыми хоть и не сразу, но успешно было покончено.

Впоследствии на базе данной модели начали разработку ЗИЛ-131. Опытные образцы военной модификации появились в 1966 году и почти сразу успешно прошли все испытания. И вот, в 1967 году окончательно завод имени Лихачева начал производство 131-й модели.

За довольно длительный срок испытаний производительность машины и ее эксплуатационные возможности были существенно улучшены. Также этому способствовало постоянное улучшение базового шасси ЗИЛ-130.

В итоге во многом были улучшены основные характеристики автомобиля, повысилась проходимость и грузоподъёмность за счет нового строения рамы и улучшенного мотора, рабочее место водителя вместе с кабиной приобрело первые признаки эргономики.

Для 1960-х годов такие инновации для грузовиков-внедорожников были приняты с энтузиазмом. На этом производство не остановилось, и в 1986 году у ЗИЛ-131 появился новый силовой агрегат, позволивший поднять планку способностей и уменьшить потери ресурсов при эксплуатации автомобиля.

Технические характеристики

ДвигательЗИЛ-5081
Количество цилиндров8
Расположение цилиндровV-образное под углом 90о
Количество тактов4
Диаметр цилиндра100 мм
Ход поршня95 мм
Объем двигателя5,97 л
Степень сжатия6,5
Мощность в киловаттах110,3
Мощность двигателя в лошадиных силах150
Максимальный крутящий момент410 Ньютон метров
Максимальная скорость85 км/ч
Максимальная скорость в составе автопоезда75 км/ч
Тип охлажденияЖидкостное
Тип топливаБензин А-76*
Расход топлива для автомобиля#35 литров на 100 км
Расход топлива в составе автопоезда#47 литров на 100 км

*Также подходят и большие октановые числа.

#Представленные числа являются среднестатистическими.

Двигатель

Так как, в первую очередь, машина создавалась с целью покорять бездорожье, силовой агрегат должен был быть достаточно мощным. Карбюраторный ЗИЛ-5081 отлично для этого подошел, учитывая, что специально для данной машины и разрабатывался.

В последствии агрегат получил доработку в виде пускового подогревателя, встроенного в систему охлаждения.

Трансмиссия

Тип сцепления24
Тип коробки переключения передач182ЭМ/6СТ-132ЭМ
Количество ступеней
Синхронизаторы
Тип раздаточной коробки
Передаточное число раздаточной коробки
Первая ступень2,08:1
Вторая ступень1:1
Тип главной передачиДвойная
Передаточное число главной передачи7,339:1
Привод задних мостовПоследовательный проходной

Диск сцепления снабжался демпферными пружинами для смягчения перехода ступеней КПП. Главным отличием от ЗИЛ-157 был доступ только к двум задним мостам, передний включался автоматически специальным электропневматическим приводом.

Габариты

Размеры автомобиля
Длина7 040 мм
Ширина2 500 мм
Высота2 480 мм
Размеры платформы
Длинна3 600 мм
Ширина2 322 мм
Высота346 мм
Высота с учетом тента569 мм
Погрузочная высота1 430 мм
Колесная база3 350 мм
Дорожный просвет330 мм
Передняя колея1 820 мм
Колея задних колес обоих мостов1 820 мм
Колесная база6х6
Наружный радиус поворота10,2 м
Размер шин12,00-12
Преодолеваемый брод1,4 м
Преодолеваемый подъем30о
Длинна лебедки50 м
Грузоподъемность
По шоссе5 000 кг
По грунту3 500 кг
Вес буксируемого прицепа4 000 кг
Вес в полном снаряжении10 425 кг

Колесная формула

Грузоподъемность

Подвеска

Подвеска спереди зависимая, работающая на двух рессорах со скользящими задними концами. Также использованы амортизаторы. Что касается задней подвески, то здесь балансирная, на двух рессорах с шестью штангами. Тормоза представлены системой на основе барабанных механизмов и пневматического, а также механического привода.

Электросистема

Значительной особенностью стала проработка герметизация и изоляция. В базовых версиях вся система экранизирована и бесконтактно-транзисторная, что обеспечивает хорошую работу, даже, в самых сложным климатических условиях.

Соответственно, экраны сводили к минимуму наличие помех при зажигании, а герметизация обеспечивала стойкость контактов от замыканий во время преодоления брода. Приборы работали от аккумулятора общей мощностью 12В и специального генератора.

Устройство

Силовой агрегат машины находится под капотом. Кабина цельнометаллическая, вмещает двух пассажиров и водителя. Сиденье водителя и пассажиров раздельное. Шофёр может настраивать своё кресло в горизонтальной и вертикальной плоскостях, а также регулировать наклон спинки.

Кабина ЗиЛ-131 была скопирована с гражданской 130-й версии — но солдатам она не понравилась. После несколько выпущенных партий ее заменили на кабину с ЗиЛ-165. Машина получилась комфортнее, лобовое стекло стало панорамным, оно теперь состояло из двух частей и обеспечивало широкий обзор.

ЗиЛ-131 был похож на другие отечественные грузовые машины высокой проходимостью. Основными его конкурентами были Урал-375 и ЗиЛ-157К. Сходство этих машин  объясняется единым советским стандартом, действующим при проектировании подобной техники. Отличия можно было заметить в некоторых узлах и в разном подходе к производству.

Многие годы инженеры пытались решить сложную задачу: как снизить себестоимость авто и не потерять высокий уровень ТТХ? В итоге проблемурешить удалось, в результате чего на свет появился качественный, надёжный продукт. После выпуска 131-го планировали свернуть производство 157-го, однако, их выпускали параллельно следующие 20 лет.

Внешний вид и кабина

Как и большинство своих моделей, ЗИЛ сделали модель «131» с капотной компоновкой кузова. Кабина внешне была точной копией «стотридцатки», только преимущественно все образцы окрашивались цветом хаки.

Конструкция также осталась цельнометаллической. Оказавшись непрактичной, передняя часть была заменена, и снова на готовую, только теперь от ЗИЛ-165. Гнутые крылья и мудреная форма решетки были заменены на более простые, но строгие элементы.

В 60-х годах прошлого века такой дизайн был сродни революционному, не говоря о сравнении новой модели с образцом «157». В течение практически сорока лет внешность военного грузовика менялась только в мелких деталях. Более всего в глаза бросается новое лобовое стекло, которое сделали панорамным.

Прятать двигатель под кабину не было целесообразно, так как это отрицательно влияло сразу на несколько факторов: ухудшался доступ в полевых условиях к моторному отсеку, при повреждении мотора во время боевых действий создавалась повышенная опасность.

Учитывая направленность на армейские нужды, внешность была схожа с другим братом по классу — Урал-375. Страна была одна, и предприятия были полностью подчинены государству. Основными отличиями являлось различное решение технических вопросов и инженерных построений.

Кузов обладал типичными характеристиками, имея на борту две откидные скамейки и одну съемную. Борта не могут откидываться, кроме заднего, но это не мешает удобно осуществлять отгрузку и погрузку.

Для натяжки тента можно установить специальные дуги. Строение автомобиля позволяло устанавливать вместо грузового кузова и другие модули, такие как полевая кухня, медпункт, радиостанция, ракетные установки «Катюша», «С-125»; а также гражданских — стрела с люлькой, пожарная машина.

Внутри было удобно находиться за счет нескольких нововведений. Уже упомянутое лобовое стекло значительно улучшило обзор в сравнении с предыдущей версией «157». Улучшенная теплоизоляция позволяет управлять машиной в тепле, даже, в зимние морозы.

Сидение водителя было отдельным от двойного пассажирского и регулировалось по высоте, вылету и углу наклона спинки.  На приборной панели имеется минимальное количество датчиков, которые обеспечивают водителя всей необходимой информацией:

  • Уровень бензина;
  • Вольтметр/амперметр;
  • Спидометр;
  • Давление масла;
  • Уровень температуры;
  • Тахометр.

Из органов управления только один находится на рулевой колонке — рычаг включения поворота. Большие зеркала дают хороший обзор заднего вида, сводя мертвую зону до минимума даже при наличии прицепа.

Модификации

  • ЗИЛ-131 – базовая модификация;
  • ЗИЛ-131А – версия с неэкранированным электрооборудованием, которое она получила от ЗИЛ-130. Отличия ее от базового варианта заключались в отсутствии особого военного оборудования, средней скамейки в кузове и фары-искателя. Выпуск автомобиля завершился в 1971 году;
  • ЗИЛ-131В – седельный тягач, построенный на базе ЗИЛ-131. Машина имела 2 запасных колеса, укороченную раму и седельно-сцепное устройство. Автомобиль использовался для перевозки грузов вместе с полуприцепом массой в 12000 кг (по грунтовым дорогам – 10000 кг). Производился в 1968-1986 годах;
  • ЗИЛ-131Д – опытное шасси для самосвалов; в серийное производство не пошло из-за множества недоработок;
  • ЗИЛ-131Д – модель с аналогичным названием и мотором «Катерпиллер», созданная в 1992 году. Ее производство продолжалось 2 года;
  • ЗИЛ-131Н – модернизированная версия базовой модели. Основные отличия: новый мотор «ЗиЛ-5081», увеличенный ресурс (250 тысяч км), тент из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н завершилось в 1987 году;
  • ЗИЛ-131НА – аналог ЗИЛ-131Н с неэкранированным электрооборудованием;
  • ЗИЛ-131НВ — седельный тягач с улучшенной платформой;
  • ЗИЛ-131Н1 – модификация со 105-сильным дизельным агрегатом «Д-245.20»;
  • ЗИЛ-131Н2 – версия со 132-сильным дизельным агрегатом «ЗИЛ-0550»;
  • ЗИЛ-131С и ЗИЛ-131АС – версии в северном исполнении. Данные модели комплектовались кабиной с автономным отопителем, резинотехническими изделиями, устойчивыми к морозу, дополнительной теплоизоляцией, противотуманными огнями, теплоизоляцией аккумулятора и двойными стеклами. Автомобили использовались при температуре до -60 градусов;
  • ЗИЛ-131НС, ЗИЛ-131НАС и ЗИЛ-131НВС – улучшенные варианты в северном исполнении;
  • ЗИЛ-131Х – модель для пустынных и жарких районов;
  • ЗИЛ-131-137Б – автопоезд;
  • ЗИЛ-131 КУНГ (кузов унифицированный нулевых габаритов) – утепленная постройка с наличием печки и станцией очистки воздуха (ФВУА-100Н-12) может служить для широкого спектра военных нужд.
  • ЗИЛ-131-АТЗ-3 – топливозаправщик;
  • ЗИЛ-131-МЗ-131 – маслозаправщик;
  • ЗИЛ-131-АЦ-40 – пожарная машина.

Специальная установка позволяла поддерживать автономное отопление, которое работало, сжигая рабочее топливо.

Количество отзывов Оставить отзыв

Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

{{{ review.rating_title }}}

Показать еще

Оставить отзыв

  • Надежность
  • Удобство и комфорт
  • Ремонтопригодность
  • Ходовые качества

Общее устройство трансмиссии автомобиля зил-131

Задний и средний мосты автомобиля — ведущие.

Передний мост — управляемый и ведущий.

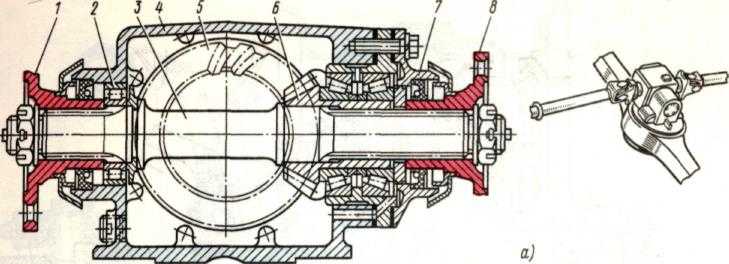

Устройство заднего и среднего мостов показано на рис. 1.

Коробка передач ЗИЛ-131

Коробка передач механическая, трехходовая, имеет пять передач для движения вперед и одну — для движения назад. Пятая передача прямая. Коробка передач снабжена двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой 11 пятой передач.

Техобслуживание мостов ЗИЛ-131

Необходимо регулярно добавлять смазку в мосты и заменять ее, как указано в карте смазки.

Конструкция и ремонт коробки отбора мощности ЗИЛ-131

Коробка отбора мощности (рис 1) реверсивная, служит для привода лебедки и устанавливается на фланец люка коробки передач.

Ведущий блок 16 зубчатых колес и промежуточное зубчатое колесо 13 установлены на неподвижных осях 11 и 14 на роликовых подшипниках 17

Конструкция и ремонт лебедки автомобиля ЗИЛ-131

На автомобиле установлена лебедка, предназначенная для самовытаскивания автомобиля при преодолении труднопроходимых участков пути, а также для оказания помощи другим застрявшим в пути автомобилям

Регулировка шкворней и ступиц ЗИЛ-131

Регулировка подшипников шкворней

Подшипники шкворней поворотного кулака переднего ведущего моста регулируются с предварительным натягом

Конструкция раздаточной коробки ЗИЛ-131

Раздаточная коробка механическая, имеет две передачи.

Передаточное число первой передачи 2,08, второй передачи 1,0

Регулировка шестерен редукторов ЗИЛ-131

Конические роликоподшипники вала ведущей конической шестерни редуктора регулируются с небольшим предварительным натягом; осевой зазор не допускается.

Сцепление автомобиля ЗИЛ-131

Сцепление автомобиля ЗИЛ-131 однодисковое, сухое, установлено в литом чугунном картере 8.

Кожух 9 сцепления закреплен на маховике 2 коленчатого вала 1 восемью центрирующими (специальными) болтами 23

Конструкция карданной передачи ЗИЛ-131

Карданная передача автомобиля состоит из четырех карданных валов: основного между коробкой передач и раздаточной коробкой, привода среднего моста между раздаточной коробкой и редуктором среднего моста, привода заднего моста между редукторами среднего и заднего мостов и привода переднего моста между раздаточной коробкой и редуктором переднего моста.

Основные особенности устройства силового агрегата и трансмиссии ЗИЛ-131

ЗИЛ-131- отечественный трехосный грузовой автомобиль повышенной проходимости. Выпускался заводом имени Лихачева с 1966 по 2002 г. Основная часть выпускаемых машин шла для армейских нужд. Автомобиль содержал много полезных и прогрессивных для того времени технических решений.

Порядок работы цилиндров ЗИЛ-131

На грузовике применялся карбюраторный V-образный, восьмицилиндровый двигатель, с зажиганием на основе электронного коммутатора.

Распределительный вал двигателя и система зажигания обеспечивают следующий порядок работы цилиндров ЗИЛ-131: 1-5-4-2-6-3-7-8. Отдача мощности двигателя не менее 150 л.с., при оборотах 3200 в минуту.

Схема переключения коробки передач ЗИЛ-131

На автомобиле применяется пятискоростная механическая коробка перемены передач (КПП).

На всех скоростях коробки кроме первой передачи и заднего хода имеют синхронизаторы. Переключение скоростей ЗИЛ-131 производится рычагом, расположенным на верхней крышке КПП.

Передаточные отношения КПП:

  • первая – 7,44;
  • вторая – 4,10;
  • третья – 2,29;
  • четвертая – 1,47;
  • пятая – 1,00;
  • задний ход – 7,09.

Первая передача коробки применяется только при начале движения в условиях бездорожья и находится на одном «плече» с задним ходом. Сделано это для «раскачки» автомобиля, завязшего в грязи или рыхлом снегу, путем быстрого попеременного включения первой скорости и заднего хода.

Схема переключения КПП ЗИЛ-131 представлена ниже.

Сухой вес коробки передач ЗИЛ-131 около 100 кг.

Сцепление

Сцепление ЗИЛ-131 однодисковое, сухое, герметизированное, надежно работающее в условиях преодоления бродов. Привод отключения и включения сцепления механический, рычажный от педали водителя в кабине.

КПП в трансмиссии ЗИЛ-131 через карданный вал передает поток мощности на раздаточную коробку (РК) или на профессиональном сленге «раздатку».

Как устроена коробка передач автомобиля ЗИЛ 130?

Автомобили ЗИЛ 130 и 131 оборудуются трехходовой пятиступенчатой механической коробкой переключения передач. КПП этого транспортного средства позволяет водителю двигаться вперед на пяти скоростях и назад — на одной. Чертеж устройства вы сможете найти ниже. Как можно увидеть на схеме, коробка передач ЗИЛ 130 и 131 оборудуется двумя синхронизаторами инерционного действия, которые включают вторую и третью, а также четвертую и пятую.

Ведущий вал вместе с шестеренкой и зубчатым венцом для активации пятой (прямой) скорости установлен в картере на подшипниках. Кроме того, в расточке самого шкива вмонтирован цилиндрический роликовый подшипник, а на него, в свою очередь, опирается вторичный шкив. Промежуточный вал в коробке ЗИЛ 130 и 131 монтирован в нижнем отсеке картера. На этом валу установлена еще одна шестеренка, которая находится в регулярном зацеплении с диском первичного вала (ПВ). Здесь же разработчики моделей 130 и 131 решили установить и колесики второй, третьей и четвертой скоростей.

Устройство раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент, получаемый от КПП к переднему и задним мостам, и, в конечном счете, к колесам грузовика.

Активация переднего привода возможна в ручном или автоматическом режиме. Раздатка ЗИЛ-131 также имеет возможность включения пониженной передачи с коэффициентом 2,08 при движении в особо тяжелых условиях – рыхлый снег, раскисшая почва, бездорожье. При этом крутящий момент, передаваемый раздаткой на приводы колес, увеличивается вдвое, что позволяет не перегружать мотор и агрегаты трансмиссии при движении в тяжелых дорожных условиях.

Раздаточная коробка двухвальная с косозубыми шестернями. Корпус раздатки отлит из чугуна. В конструкцию коробки входят задняя и верхняя крышки.

При необходимости на верхнюю плоскость раздатки монтируют коробку отбора мощности (КОМ). Она служит для подачи мощности от мотора автомобиля различным агрегатам и устройствам, входящим в состав специальных машин на базе ЗИЛ-131.

Внешний вид раздатки Зил-131:

  • сверху крышка, прижатая к корпусу 8 гайками, закрывающая посадочное место для установки ком;
  • в центре фланец ведущего вала раздатки;
  • внизу справа фланец привода переднего ведущего моста зил-131;
  • внизу слева пневматическая камера включения переднего привода;
  • справа на одном уровне с ведущим фланцем раздатки штоки управления прямой и пониженной передачами.

Раздатка ЗИЛ-131, вид сзади:

  • вверху слева видны штоки управления включения прямой и пониженной скорости;
  • вверху справа крышка с восемью гайкам закрывает фланец подключения коробки отбора мощности зил-131;
  • внизу справа тормозной барабан стояночного тормоза, совмещенный с фланцем для крепления кардана привода задних мостов;
  • слева маслозаливное отверстие раздатки с четырехгранной резьбовой пробкой.

Вид раздаточной коробки ЗИЛ-131 «в разрезе» можно увидеть на иллюстрации.

Режимы работы раздатки

Есть несколько основных режимов.

Активирована прямая (вторая) передача

Режим предназначен для движения грузовика по дорогам с твердым покрытием.

Рычаг управления РК переводится в заднее крайнее положение. При этом крутящий момент от карданного вала КПП через фланец (9) практически без механических потерь передается с ведущего вала (15) на вторичный вал привода задних мостов (22). Все шестерни коробки вращаются свободно. Передний мост отключен.

На опасных участках дороги водитель с помощью электрического тумблера (включателя на панели управления в кабине) может активировать привод переднего моста. При этом включится пневмоэлектроклапан, а сжатый воздух поступит в пневматическую камеру (8), которая выдвинет вперед шток управления. Шток, в свою очередь, сдвинет вилку (32) включения переднего моста и через ведущую (21) и ведомую (2) шестерни прямой передачи, каретку зубчатой муфты (35), крутящий момент поступит на фланец (6) раздатки, далее к переднему приводу грузовика. На панели приборов загорится лампа – индикатор включения привода.

ГАЗ 53 » Электрооборудование » Предохранители

Предохранители защищают следу­ющие цепи:

левый типа ПРЗ15 на 15 А — цепи приборов, электродвигателя отопите- ля, указателей поворота и звукового сигнала.

правый типа ПР2-Б на 20 А — цепи освещения.

На пульте управления предпуско­вым подогревателем установлен пре­дохранитель типа ПР2-Б, который за­щищает цепи подогревателя.

Устройство термобиметаллическо­го предохранителя с возвратной кноп­кой показано на рис. 1.

Основная часть предохранителя — биметаллическая пластина 3, имею­щая небольшую сферическую выпук­лость. На концы пластины приварены контакты, средняя часть пластины упирается во втулку центрального стержня, за счет чего прижимает кон­такты к выводам. Тот слой металла биметаллической пластины, который обладает большим коэффициентом линейного расширения, расположен со стороны контактов.

Если система, которую предохра­нитель защищает, исправна, то через предохранитель идет ток нормальной силы и его контакты постоянно замк­нуты.

Как только сил а тока в цепи превы­сит расчетную величину (например, при коротком замыкании), биметал­лическая пластина сильно нагреется и резко выгнется по сфере в обратную сторону, контакты разомкнутся и ток прекратится.

Для включения предохранителя имеется возвратная кнопка 4, при на­жатии на которую биметаллическая пластина займет первоначальное по­ложение, контакты вновь замкнутся,и ток в цепи восстановится. Если замы­кание в цепи не устранено, то предо­хранитель вновь выключается.

Включать предохранитель следует только после устранения неисправно­сти в цепи. Включение предохраните­ля при неустраненной неисправности может привести к выходу из строя предохранителя.

Задерживать пальцем возвратную кнопку не рекомендуется. Предохра­нитель должен отключаться через 10— 25 с при 150 %-ной перегрузке.

Содержание материала

ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА Г250-И1 ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ ЗИЛ-131А

1 — вентилятор охлаждения обмоток генератора и блока выпрямителей 2 — вал ротора генератора 3 — передняя крышка генератора 4 — изоляция обмотки статора 5 — полюсные наконечники ротора 6 — трехфазная обмотка статора 7 — плюсовая контактная пластина вентилей 8 — корпус блока выпрямительных кремниевых диодов 9 — медное контактное кольцо ротора 10 — концевые выводы обмотки катушки возбуждения ротора 11 — алюминиевые ребра радиатора охлаждения блока вентилей 12 — кронштейн крепления генератора 13 — плюсовой клеммовый болт для подключения потребителей выпрямленного (постоянного) тока 14 — вентиляционное окно в крышке 15 — крышка заднего подшипника 16—изоляционная втулка контактного кольца 1 7 — щетки генератора 18 — щеткодержатель 19 — штекер положительной щетки, изолированный от «массы» 20 — винт «массы» (минус генератора) 21 — задняя крышка генератора 22 — крышка щеткодержателя 23 — пружина щетки 24 — болт крепления крышки 25 — вывод отрицательной щетки, соединенной с «массой» 26 — стяжной винт крышек и пластин статора 27 — крайняя утолщенная пластина статора 28—набор пластин статора 29 — катушка обмотки возбуждения ротора 30—крышка переднего подшипника 31 — шкив привода генератора 32 — минусовая медная контактная пластина вентилей 33 — винт подключения вентилей на «массу» 34 — вывод вентиля с положительным потенциалом 35 — вывод вентиля с отрицательным потенциалом 36 — болт блока вентилей для подсоединения фазного вывода 37 — винт крепления блока выпрямителей 38 — диск кристаллов электроннодырочного перехода 39 — диод кремниевого выпрямителя с положительным потенциалом 40 — изоляционная мастика 41 — диодный вывод (лепесток) 42 — диод кремниевого выпрямителя с отрицательным потенциалом 43 — латунное основание вентилей

Блок выпрямительных кремниевых диодов ВБГ-1

Основные данные. Трехфазный генератор Г250-И1 переменного тока предназначен для работы в однопроводной системе электрооборудования автомобилей с полупроводниковым регулятором напряжения РР350-А и подключением отрицательного вывода на «массу».

Генератор Г250-И1 двенадцатиполюсный, синхронный, с блоком выпрямительных кремниевых диодов ВБ-1, защищенного исполнения, с проточной вентиляцией, напряжением 12 в с номинальным током нагрузки 28 а (максимальный 40±5 а).

Напряжение 12,5 в (при 20я С) достигается при 900 об/мин без нагрузки, а при нагрузке в 28 а — при 2100 об.мин. Сопротивление обмотки возбуждения 3,7 ома ± 5%

БЕСКОНТАКТНЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ РР350А АВТОМОБИЛЯ ЗИЛ-131А

1 — гнездо подсоединительного разъеме от генератора автомобиля 2 — резистор К1 марки МЛТ-0,5—300 ом ±10% 3 — основная панель блока №2 4 — резистор Км марки МЛТ-1 — 220 ом ± 10% 5 — диод Д, марки КД202-В 6 — диод Д4 марки КД202-В 7— панель диодного блока 8 — диод Д2 марки КД202-Г 9 — панель блока № 1 транзисторов 10 — входной транзистор Т1 марки П302 11 — нерегулируемые резисторы R10

марки МЛТ-0,25—51 ом ±5 % 12 — стабилитрон Дст (Д1) марки Д808 13 — резистор R3 марки МЛТ-0,5—220 ом±5% 14 — усилительный транзистор Т2 марки П214-В 15 — резистор R4 марки МЛТ-0,5—100 ом ±5% 16 — резистор R5 марки МЛТ-0,5—390 ом±5% 17 — резистор R6 марки МЛТ-0,5—ЗК±5% 18 — терморезистор Rtмарки ММТ-1 —1К 19 — регулирующий транзистор Т3 марки П217

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ ЗИЛ-131А 1 —включатель ВК318 «массы» 2 — аккумуляторная батарея 3 — передний подфарник ПФ101-Б 4 — фара ФГ122-И 5— стартер СТ130-А1 6 — тяговое реле РС14-Г стартера 7 — включатель ВК13-Б сигнала торможения 8 — реле РС513 клапана включения переднего моста 9 — кнопочный предохранитель 10 — транзисторный коммутатор ТК102 11 —добавочное сопротивление СЭ107 12 — катушка Б114 транзисторной системы зажигания 13 — датчик ТМ100 указателя температуры охлаждающей жидкости 14 — вспомогательное реле РС502 стартера 15 — датчик ТМ102 аварийного перегрева жидкости в радиаторе 16—звуковой сигнал С44 17 — свеча зажигания А15-Б или А15-С 18 — распределитель зажигания Р4-Д 19 — прерыватель распределителя 20 — электродвигатель отопителя 21 — дополнительное сопротивление 22 — подкапотная лампа 23 — генератор Г250-И1 24 — регулятор напряжения РР350-А 25 — блок из двух предохранителей 26 — центральный переключатель света 27 — электродвигатель МЭ11 вентилятора кабины 28 — датчик БМ117-А указателя уровня топлива в правом баке 29 — фонарь освещения кабины 30 — включатель освещения фонаря 31 — переключатель клапана включения переднего моста 32 — переключатель электродвигателя отопителя 33 — включатель электродвигателя вентилятора кабины 34 — переключатель датчиков указателя уровня топлива 35 — включатель плафона кабины 36 — кнопка звукового сигнала 37 — щиток приборов КП206 38 — манометр МД233 давления воздуха в шинах 39 — переключатель П105-А указателей поворота 40 — прерыватель РС57 указателей поворотов 41 — ножной переключатель П53-Б света фар 42 — включатель зажигания ВК21-Е 43 — датчик БМ117-А указателя уровня топлива в левом баке 44 — задний фонарь ФП101 45 — штепсельная розетка прицепа 46 — штепсельная розетка на раме 47 — штепсельная розетка на ящике тента 48 — плафон ПК201 освещения кабины 49 — электромагнит клапана включения переднего моста 50 — микровыключатели сигнализации об автоматическом включении переднего моста 51 —задний фонарь ФП101-Б

СХЕМА КОНТАКТНО-ТРАНЗИСТОРНОЙ СИСТЕМЫ ЗАЖИГАНИЯ АВТОМОБИЛЯ ЗИЛ-131А

1 — аккумуляторная батарея 6-СТ-81-ЭМСЗ 2 — включатель «массы» ВК318 3 — защелка отключения батареи от «массы» 4 — рукоятка включения цепи батареи на «массу» 5 — замок зажигания ВК21-Е 6 — амперметр 7 — транзисторный коммутатор ТК102 8 — тяговое реле включения стартера 9 — стартер СТ130-А1 10 — сопротивление R1 =0,52 ом 11 —сопротивление R2 =0,52 ом 12 — блок добавочных сопротивлений СЭ107 13 — вторичная обмотка катушки зажигания (КЗ) 14 — первичная обмотка КЗ 15 — корпус катушки зажигания Б114 16 — рычажок прерывателя 17 — стопорный винт стойки неподвижного контакта 18 — контакты прерывателя 19 — клемма Р провода тока управления транзистором 20 — кулачок прерывателя 21 — подвижный диск прерывателя 22 — корпус вакуумного регулятора 23 — корпус распределителя зажигания Р4-Д 24 — тяга вакуумного регулятора 25 — регулировочные гайки октан-корректора 26 — регулировочный эксцентриковый винт

Предохранители служат для защиты электрооборудования от выхода из строя при коротких замыканиях в цепях.

Читать дальше: Нужна ли медсправка на замену водительского удостоверения

На автомобилях применяют плавкие и термобиметаллические предохранители. Плавкие предохранители рассчитаны на определенную силу тока и изготовлены из медной проволоки. После перегорания плавкой вставки необходимо устранить причину, вызвавшую перегорание, и поставить запасную вставку. Однако чаще всего применяются термобиметаллические предохранители, которые от нагрева при перегрузке цепи прогибаются и размыкают ее.

Термобиметаллические предохранители бывают двух типов: 1) предохранители, прерывающие цепь и автоматически замыкающие ее вновь; 2) предохранители с принудительным замыканием (кнопочные).

Рекламные предложения на основе ваших интересов:

Предохранитель с автоматическим замыканием сохраняет контакты в замкнутом состоянии под действием упругих свойств биметаллической пластины. При прохождении через предохранитель тока силой, превышающей допустимую, нагрев биметаллической пластины усиливается настолько, что она, деформируясь, размыкает контакты. После остывания пластина принимает первоначальную форму и вновь замыкает контакты. Пока короткое замыкание не устранено предохранитель будет периодически размыкать и замыкать цепь, ограничивая среднюю величину силы тока.





Рис. 1. Термобиметаллические предохранители: а — с автоматическим замыканием; б — с принудительным замыканием; 1 — клеммы; 2 — стальные пластины; 3 — изоляционная бумага; 4 — контакты; 5 — биметаллическая пластина: 6 — корпус: 7 — кнопка; 8 — контргайка; 9 — регулировочный винт

Предохранитель с принудительным замыканием после срабатывания включается в цепь нажатием на кнопку. При силе тока, превышающей допустимую величину, биметаллическая пластина, нагреваясь, резким щелчком выгибается и размыкает контакты; при этом пластина остается в положении, показанном на рис. 76, б пунктиром. После устранения короткого замыкания пластина возвращается в первоначальное положение нажатием на кнопку.

В кабине автомобиля ГАЗ -66 на левой стойке установлены три термобиметаллических предохранителя с принудительным замыканием. Верхний предохранитель на 15 А включен в цепь контрольно-измерительных приборов, электродвигателей отопи-телей кабины и указателей поворота. Средний предохранитель на 10 А включен в цепь электродвигателя стеклоочистителя, звукового сигнала, подкапотной лампы и переносной лампы. Нижний предохранитель на 20 А включен в цепь приборов освещения.

Читать дальше: Чем смазать петли дверей автомобиля

В электрическую цепь управления пусковым подогревателем двигателя включен термобиметаллический предохранитель на 20 А, установленный на съемной панели пола кабины.

В системе электрооборудования автомобиля ЗИЛ -131 установлены: — биметаллический предохранитель на 20 А с автоматическим замыканием в цепи наружного освещения и ламп освещения приборов, расположен на центральном переключателе света; — предохранитель на 20 А с автоматическим замыканием для цепей звукового сигнала и переносных ламп; установлен на отдельной панели за щитком кабины слева; — блок предохранителей с автоматическим замыканием (два предохранителя на 6 А каждый) в цепях питания электродвигателя отопителя, контрольно-измерительных приборов и прерывателя указателей поворота; установлен на той же панели, что и предохранитель звукового сигнала.

В системе электрооборудования автомобиля «Урал-375Д» применены: — предохранитель на 20 А с автоматическим замыканием в цепи приборов наружного освещения, электродвигателя отопителя кабины и переносной лампы, розетка которой находится в кабине, расположен на центральном переключателе света; — блок плавких предохранителей,- состоящий из трех вставок на 10 А каждый; расположен под капотом на передней панели кабины. Верхняя вставка № 1 включена в цепь контрольно-измерительных приборов; средняя вставка № 2 — в цепь звукового сигнала и штепсельной розетки переносной лампы, установленной на кузове; нижняя вставка № 3 — в цепи задних фонарей.

Неисправности и техническое обслуживание системы освещения и сигнализации

К характерным неисправностям системы освещения можно отнести: — полный или частичный отказ в работе отдельных ламп освещения; — частое перегорание нитей ламп; — -отказ в работе всех приборов освещения; — -нарушение регулировки света фар.

Причинами отказа могут быть: обрыв цепи, окисление или плохой контакт в соединениях цепи, перегорание нитей отдель ных ламп, а также короткое замыкание проводов на массу. Для обнаружения причины неисправности необходимо переключатели поставить в такое положение, при котором должны гореть данные лампы, и с помощью контрольной лампы отыскать причину неисправности. Сгоревшая лампа заменяется на исправную. Нарушение контакта восстанавливается зачисткой и подтяжкой клемм, оборванный провод сращивают или заменяют на исправный. Частое перегорание нитей ламп обычно вызывается повышенным напряжением генератора. Поэтому необходимо проверить работу регулятора напряжения и при необходимости отрегулировать или заменить регулятор напряжения. Отказ в работе всех приборов освещения может быть вызван срабатыванием предохранителей из-за короткого замыкания в цепях или неисправностью провода, соединяющего клемму AM включателя зажигания с центральным переключателем света. Необходимо проверить состояние предохранителя и устранить место короткого замыкания.

Для световой сигнализации характерны те же неисправности, что и для приборов освещения. Кроме того, может быть неисправен переключатель или прерыватель указателей поворота, а также включатель стоп-сигнала. Эти приборы подлежат ремонту в мастерской или замене на исправные.

Техническое обслуживание приборов освещения и сигнализации заключается в том, что при ежедневном обслуживании и контрольных осмотрах необходимо проверить работу этих приборов, протереть фары, подфарники, задние фонари.

При ТО-1 проверить крепление и работу приборов освещения и сигнализации, а при ТО-2 дополнительно проверить и при необходимости произвести регулировку направления света фар, для чего необходимо: 1. Разметить экран, как указано на рис. 2. 2. Ненагруженный автомобиль установить на горизонтальной площадке на расстоянии 7,5 (10) м от экрана. 3. Снять ободки обеих фар и включить дальний свет. 4. Одну из фар закрыть, а другую отрегулировать с помощью двух винтов так, чтобы самая яркая точка светового пятна лежала на пересечении горизонтальной и вертикальной линий экрана, а затем также отрегулировать вторую фару.

Рис. 2. Регулировка света фар: 1 — расстояние от рассеивателя фар до плоскости экрана: Л — высота от пола до горизонтальной линии центров световых пятен; с — половина расвтояния между центрами рассеивателей фар

Так уж повелось, что в нашей стране основным заказчиком многоцелевого транспорта является армия. Поэтому, появление в 1966 году грузовика ЗИЛ 131 в рядах вооруженных сил воспринималось как само собой разумеющийся факт.

Тем более, что как транспортное средство он зарекомендовал себя отлично, а часть автомобилей и сегодня исправно несет службу не только в армейских подразделениях, но и в сельском хозяйстве, и в автобазах многих российских предприятий.


Первыми подробное устройство автомобиля получили воинские «учебки»

Читать дальше: Spn 4335 fmi 16

Обслуживание раздаточной коробки автомобиля ЗИЛ-131

Обслуживание раздатки состоит из:

  • ЕО – ежедневного обслуживания;
  • регламентных ТО – технических обслуживаний, ТО-1 и ТО-2, предусмотренных заводом изготовителем;
  • сезонного ТО – СО (сезонного обслуживания).

ЕО заключается в предрейсовом визуальном осмотре основных агрегатов грузовика. Также следует провести осмотр поверхности земли под двигателем, коробкой скоростей, раздаткой, передним и задними мостами на наличие пятен от течи смазки.

При ТО-2 происходит проверка надежности крепления раздатки к силовому каркасу автомобиля, прочистка сапуна вентиляции раздатки.

Смена масла в раздаточной коробке проводится согласно карте смазки. Масло, применяемое для РК – всесезонное ТСп-15. При эксплуатации автомобиля при температурах -30 0 С и ниже применяется смазка ТСп–10.

Слив масла из раздатки производится выворачиванием резьбовой пробки (38, см «разрез» РК). Заливка смазки ведется через маслоналивное отверстие, при вывернутой пробке (39).

Особенности электрооборудования

Помимо высоких внедорожных качеств, которыми наделен «сто тридцать первый», есть особенности конструкции, ранее не применявшиеся в отечественном автомобилестроении:

  1. Бензиновый 8-ми цилиндровый 16-ти клапанный двигатель;
  2. Бесконтактная система зажигания с электронным коммутатором;
  3. Автомобильный генератор переменного тока увеличенной мощности;
  4. Экранированная герметичная электропроводка ЗИЛ 131.

Справочно: На случай поломки или выхода из строя коммутатора на авто устанавливался аварийный генератор импульсов. Благодаря его наличию, автомобиль мог оставаться в строю еще 30 часов.

Бесконтактная система зажигания

На автомобилях ЗИЛ 131 впервые применили бесконтактную систему зажигания, отличавшуюся от традиционной улучшенными параметрами искрообразования:

  1. В контактной системе постоянный ток от аккумулятора проходит через первичную обмотку катушки зажигания;
  2. В бесконтактной – в цепи между АКБ и катушкой подключается конденсатор;
  3. Он накапливает высокое напряжение, заряжаясь электронной схемой.

В свою очередь, электронная схема состоит из:

  1. преобразователя напряжения, заряжающего накопительный конденсатор;
  2. электронного ключа, подключающего данный конденсатор к катушке зажигания.

Справочно: при замасливании свечей традиционная контактная система зажигания неспособна поджечь топливовоздушную смесь в цилиндрах. А бесконтактная способна сгенерировать больший импульс, т.е. она менее чувствительна к забрызгиванию свечей и к качеству самого топлива.

Особенности и недостатки бесконтактной системы

Недостатком бесконтактной системы в те годы являлся дефицит электронных компонентов и их надежность при многолетнем использовании в суровых условиях.

Применительно к ЗИЛ 131:

  1. проводка ЗИЛ 131 выполнялась экранированной, однако ее качество оставляло желать лучшего;
  2. на автомобилях первых лет выпуска не удавалось обеспечить длительность импульса конденсаторов;
  3. конструктивная сложность применяемых тиристоров и транзисторов требовала дополнительного обучения автомехаников и водителей.

Ремонт раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 надежный и долговечный агрегат. Однако при появлении признаков неправильной работы коробки – повышенный шум, скрежет при переключении режимов, «выбивание» скоростей, течь смазки, РК следует снять с автомобиля.

Затем на ремонтном участке коробку разбирают, обследуют. Неисправные детали и узлы заменяют новыми. Затем производят сборку коробки и установку ее на грузовик. После залива свежей смазки производят пробную поездку и определяют исправность отремонтированной раздатки.

Выводы

Надеемся, что представленные в статье схемы основных систем и видео помогут вам в обслуживании транспортного средства. А автомобиль выполнит все возложенные на него задачи.

Многоцелевой грузовик ЗИЛ 131 многие годы использовался в армии, и после модернизации его продолжают эксплуатировать в различных отраслях народного хозяйства. В статье рассматривается электрооборудование грузовика, основные неисправности, дается схема электрооборудования ЗИЛ 131 цветная.

Установка зажигания автомобиля ЗИЛ-131

Установку зажигания при сборке двигателя, а также на двигателях, с которых снимались распределитель и привод распределителя, необходимо производить в следующем порядке:

1. Установить поршень первого цилиндра в верхней мертвой точке такта сжатия, для чего повернуть коленчатый вал до совмещения отверстия на шкиве коленчатого вала с меткой ВМТ на указателе установки зажигания, расположенном на датчике ограничителя максимальных чисел оборотов (рис. 1, а)

2. Расположить паз (рис. 2) на валу привода распределителя в сборе так, чтобы паз был параллелен риске на верхнем фланце корпуса привода распределителя.

Технические характеристики

Двигатель ЗИЛ 131 имеет схожую конструкцию со своим старшим братом 157-м. Технические характеристики 131-го значительно улучшились, мощности стало больше, а конструктивные недочёты прошлого были исправлены.

Итак, рассмотрим технические характеристики двигателя ЗИЛ 131:

НаименованиеТехнические характеристики
МаркаЗИЛ
Модель131
Объем двигателя6,0 литра (5969 см куб)
Мощность двигателя150
КонфигурацияV8
РасположениеРядный, продольный
Расход49,5 литра на каждые 100 км пробега
Количество цилиндров8
Количество клапанов16
Диаметр поршня100 мм
ОхлаждениеЖидкостное
ТопливоБензин (газ — как дополнительное оборудование)
Система питанияКарбюратор
Порядок работы цилиндров1-5-4-2-6-3-7-8
Вес мотора490 кг

Обслуживание

Обслужить мотор достаточно просто. Межсервисный интервал составляет 15 000 км. При проведении технического обслуживания меняется моторное масло и центробежного маслянного фильтра.

Каждое ТО — это целый комплекс операций направленных на сохранение технического состояния автомобиля. Что же входит в техническое обслуживание двигателей серии ЯМЗ 236:

  1. Замена масла.
  2. Регулировка клапанного механизма.
  3. Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр.
  4. Другие операции, направленные на техническое обслуживание силового агрегата.

Неисправности и ремонт

Ни что не вечно, и так силовой агрегат ЗИЛ 131 также имеет свойство выходить со строя. Конечно, поточные ремонты — это хорошо, но есть неисправности, которые встречаются практически на каждом двигателе с маркировкой 131. Рассмотрим основные неисправности и методы их устранения.

Основные технические неисправности мотора, которые наиболее часто встречаются:

Легендарный грузовик с военной рессорой – ЗИЛ-131. История автомобиля, воплотившего в жизнь задачу глав СССР, который продолжает служить в различных сферах по сей день. Технические характеристики в таблицах и описание рабочих качеств позволяют понять, отчего машина обладает столь ценной репутацией. Весь модельный ряд ЗИЛ.

История автомобиля

В 1959 году рабочим завода имени Лихачева была поставлена цель по улучшению производства моделей «130» и модификации «131». Такой призыв к производительности был обусловлен двадцать первым партийным съездом, а точнее, принятым на нем планом о развитии народного хозяйства.

Для достижения цели, как раз, требовались достойные грузовики. Однако, ЗИЛ-131 предназначался для особого хозяйства – для военных целей. Ранее в распоряжении у советских армейцев был ЗИЛ-157, который к концу 50-х начинал устаревать.

Несмотря на то, что опытные образцы ЗИС-130 начали проходить испытания еще в середине 50-х годов, на конвейер машину планировали отправить только в 1962 году. Столь длительный срок был частично обусловлен рядом непредвиденных ситуаций, с которыми хоть и не сразу, но успешно было покончено.

Впоследствии на базе данной модели начали разработку ЗИЛ-131. Опытные образцы военной модификации появились в 1966 году и почти сразу успешно прошли все испытания. И вот, в 1967 году окончательно завод имени Лихачева начал производство 131-й модели.

За довольно длительный срок испытаний производительность машины и ее эксплуатационные возможности были существенно улучшены. Также этому способствовало постоянное улучшение базового шасси ЗИЛ-130.

В итоге во многом были улучшены основные характеристики автомобиля, повысилась проходимость и грузоподъёмность за счет нового строения рамы и улучшенного мотора, рабочее место водителя вместе с кабиной приобрело первые признаки эргономики.

Для 1960-х годов такие инновации для грузовиков-внедорожников были приняты с энтузиазмом. На этом производство не остановилось, и в 1986 году у ЗИЛ-131 появился новый силовой агрегат, позволивший поднять планку способностей и уменьшить потери ресурсов при эксплуатации автомобиля.

Технические характеристики

ДвигательЗИЛ-5081
Количество цилиндров8
Расположение цилиндровV-образное под углом 90о
Количество тактов4
Диаметр цилиндра100 мм
Ход поршня95 мм
Объем двигателя5,97 л
Степень сжатия6,5
Мощность в киловаттах110,3
Мощность двигателя в лошадиных силах150
Максимальный крутящий момент410 Ньютон метров
Максимальная скорость85 км/ч
Максимальная скорость в составе автопоезда75 км/ч
Тип охлажденияЖидкостное
Тип топливаБензин А-76*
Расход топлива для автомобиля#35 литров на 100 км
Расход топлива в составе автопоезда#47 литров на 100 км

*Также подходят и большие октановые числа.

#Представленные числа являются среднестатистическими.

Двигатель

Так как, в первую очередь, машина создавалась с целью покорять бездорожье, силовой агрегат должен был быть достаточно мощным. Карбюраторный ЗИЛ-5081 отлично для этого подошел, учитывая, что специально для данной машины и разрабатывался.

В последствии агрегат получил доработку в виде пускового подогревателя, встроенного в систему охлаждения.

Трансмиссия

Тип сцепления24
Тип коробки переключения передач182ЭМ/6СТ-132ЭМ
Количество ступеней
Синхронизаторы
Тип раздаточной коробки
Передаточное число раздаточной коробки
Первая ступень2,08:1
Вторая ступень1:1
Тип главной передачиДвойная
Передаточное число главной передачи7,339:1
Привод задних мостовПоследовательный проходной

Диск сцепления снабжался демпферными пружинами для смягчения перехода ступеней КПП. Главным отличием от ЗИЛ-157 был доступ только к двум задним мостам, передний включался автоматически специальным электропневматическим приводом.

Габариты

Размеры автомобиля
Длина7 040 мм
Ширина2 500 мм
Высота2 480 мм
Размеры платформы
Длинна3 600 мм
Ширина2 322 мм
Высота346 мм
Высота с учетом тента569 мм
Погрузочная высота1 430 мм
Колесная база3 350 мм
Дорожный просвет330 мм
Передняя колея1 820 мм
Колея задних колес обоих мостов1 820 мм
Колесная база6х6
Наружный радиус поворота10,2 м
Размер шин12,00-12
Преодолеваемый брод1,4 м
Преодолеваемый подъем30о
Длинна лебедки50 м
Грузоподъемность
По шоссе5 000 кг
По грунту3 500 кг
Вес буксируемого прицепа4 000 кг
Вес в полном снаряжении10 425 кг

Колесная формула

  • 4×2
  • 4×4
  • 6х2
  • 6×4
  • 6×6
  • 8х2
  • 8х4
  • 8х6
  • 8х8

Грузоподъемность

  • 1-2 тонны
  • 2-5 тонн
  • 5-10 тонн
  • свыше 10 тонн

Подвеска

Подвеска спереди зависимая, работающая на двух рессорах со скользящими задними концами. Также использованы амортизаторы. Что касается задней подвески, то здесь балансирная, на двух рессорах с шестью штангами. Тормоза представлены системой на основе барабанных механизмов и пневматического, а также механического привода.

Электросистема

Значительной особенностью стала проработка герметизация и изоляция. В базовых версиях вся система экранизирована и бесконтактно-транзисторная, что обеспечивает хорошую работу, даже, в самых сложным климатических условиях.

Соответственно, экраны сводили к минимуму наличие помех при зажигании, а герметизация обеспечивала стойкость контактов от замыканий во время преодоления брода. Приборы работали от аккумулятора общей мощностью 12В и специального генератора.

Устройство

Силовой агрегат машины находится под капотом. Кабина цельнометаллическая, вмещает двух пассажиров и водителя. Сиденье водителя и пассажиров раздельное. Шофёр может настраивать своё кресло в горизонтальной и вертикальной плоскостях, а также регулировать наклон спинки.

Кабина ЗиЛ-131 была скопирована с гражданской 130-й версии — но солдатам она не понравилась. После несколько выпущенных партий ее заменили на кабину с ЗиЛ-165. Машина получилась комфортнее, лобовое стекло стало панорамным, оно теперь состояло из двух частей и обеспечивало широкий обзор.

ЗиЛ-131 был похож на другие отечественные грузовые машины высокой проходимостью. Основными его конкурентами были Урал-375 и ЗиЛ-157К. Сходство этих машин объясняется единым советским стандартом, действующим при проектировании подобной техники. Отличия можно было заметить в некоторых узлах и в разном подходе к производству.

Многие годы инженеры пытались решить сложную задачу: как снизить себестоимость авто и не потерять высокий уровень ТТХ? В итоге проблемурешить удалось, в результате чего на свет появился качественный, надёжный продукт. После выпуска 131-го планировали свернуть производство 157-го, однако, их выпускали параллельно следующие 20 лет.

Внешний вид и кабина

Как и большинство своих моделей, ЗИЛ сделали модель «131» с капотной компоновкой кузова. Кабина внешне была точной копией «стотридцатки», только преимущественно все образцы окрашивались цветом хаки.

Конструкция также осталась цельнометаллической. Оказавшись непрактичной, передняя часть была заменена, и снова на готовую, только теперь от ЗИЛ-165. Гнутые крылья и мудреная форма решетки были заменены на более простые, но строгие элементы.

В 60-х годах прошлого века такой дизайн был сродни революционному, не говоря о сравнении новой модели с образцом «157». В течение практически сорока лет внешность военного грузовика менялась только в мелких деталях. Более всего в глаза бросается новое лобовое стекло, которое сделали панорамным.

Прятать двигатель под кабину не было целесообразно, так как это отрицательно влияло сразу на несколько факторов: ухудшался доступ в полевых условиях к моторному отсеку, при повреждении мотора во время боевых действий создавалась повышенная опасность.

Учитывая направленность на армейские нужды, внешность была схожа с другим братом по классу — Урал-375. Страна была одна, и предприятия были полностью подчинены государству. Основными отличиями являлось различное решение технических вопросов и инженерных построений.

Кузов обладал типичными характеристиками, имея на борту две откидные скамейки и одну съемную. Борта не могут откидываться, кроме заднего, но это не мешает удобно осуществлять отгрузку и погрузку.

Для натяжки тента можно установить специальные дуги. Строение автомобиля позволяло устанавливать вместо грузового кузова и другие модули, такие как полевая кухня, медпункт, радиостанция, ракетные установки «Катюша», «С-125»; а также гражданских — стрела с люлькой, пожарная машина.

Внутри было удобно находиться за счет нескольких нововведений. Уже упомянутое лобовое стекло значительно улучшило обзор в сравнении с предыдущей версией «157». Улучшенная теплоизоляция позволяет управлять машиной в тепле, даже, в зимние морозы.

Сидение водителя было отдельным от двойного пассажирского и регулировалось по высоте, вылету и углу наклона спинки. На приборной панели имеется минимальное количество датчиков, которые обеспечивают водителя всей необходимой информацией:

  • Уровень бензина;
  • Вольтметр/амперметр;
  • Спидометр;
  • Давление масла;
  • Уровень температуры;
  • Тахометр.

Из органов управления только один находится на рулевой колонке — рычаг включения поворота. Большие зеркала дают хороший обзор заднего вида, сводя мертвую зону до минимума даже при наличии прицепа.

Модификации

  • ЗИЛ-131 – базовая модификация;
  • ЗИЛ-131А – версия с неэкранированным электрооборудованием, которое она получила от ЗИЛ-130. Отличия ее от базового варианта заключались в отсутствии особого военного оборудования, средней скамейки в кузове и фары-искателя. Выпуск автомобиля завершился в 1971 году;
  • ЗИЛ-131В – седельный тягач, построенный на базе ЗИЛ-131. Машина имела 2 запасных колеса, укороченную раму и седельно-сцепное устройство. Автомобиль использовался для перевозки грузов вместе с полуприцепом массой в 12000 кг (по грунтовым дорогам – 10000 кг). Производился в 1968-1986 годах;
  • ЗИЛ-131Д – опытное шасси для самосвалов; в серийное производство не пошло из-за множества недоработок;
  • ЗИЛ-131Д – модель с аналогичным названием и мотором «Катерпиллер», созданная в 1992 году. Ее производство продолжалось 2 года;
  • ЗИЛ-131Н – модернизированная версия базовой модели. Основные отличия: новый мотор «ЗиЛ-5081», увеличенный ресурс (250 тысяч км), тент из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н завершилось в 1987 году;
  • ЗИЛ-131НА – аналог ЗИЛ-131Н с неэкранированным электрооборудованием;
  • ЗИЛ-131НВ — седельный тягач с улучшенной платформой;
  • ЗИЛ-131Н1 – модификация со 105-сильным дизельным агрегатом «Д-245.20»;
  • ЗИЛ-131Н2 – версия со 132-сильным дизельным агрегатом «ЗИЛ-0550»;
  • ЗИЛ-131С и ЗИЛ-131АС – версии в северном исполнении. Данные модели комплектовались кабиной с автономным отопителем, резинотехническими изделиями, устойчивыми к морозу, дополнительной теплоизоляцией, противотуманными огнями, теплоизоляцией аккумулятора и двойными стеклами. Автомобили использовались при температуре до -60 градусов;
  • ЗИЛ-131НС, ЗИЛ-131НАС и ЗИЛ-131НВС – улучшенные варианты в северном исполнении;
  • ЗИЛ-131Х – модель для пустынных и жарких районов;
  • ЗИЛ-131-137Б – автопоезд;
  • ЗИЛ-131 КУНГ (кузов унифицированный нулевых габаритов) – утепленная постройка с наличием печки и станцией очистки воздуха (ФВУА-100Н-12) может служить для широкого спектра военных нужд.
  • ЗИЛ-131-АТЗ-3 – топливозаправщик;
  • ЗИЛ-131-МЗ-131 – маслозаправщик;
  • ЗИЛ-131-АЦ-40 – пожарная машина.

Специальная установка позволяла поддерживать автономное отопление, которое работало, сжигая рабочее топливо.

Источник http://autoruk.ru/zil-131/transmissiya
Источник Источник Источник http://zapchasti-isuzu.ru/marki-specavto/reduktor-zil-131-ustrojstvo.html
Источник Источник http://spectekhnika.info/zil-131/

ЗИЛ-131 3500 кг (7716 фунтов) 6×6


ЗИЛ-131 Р-409 Радиотележка

Временами ЗИЛ имел до 70 000 рабочих и «особо социалистическую» атмосферу. Там не было никакой свободы, каждое ваше движение было прописано: когда вы приходите на работу, когда уходите, куда идете, когда отдыхаете. Но большинству людей это было удобно. Работники ЗИЛа жили в квартирах, принадлежащих компании, с удобствами, несколько превышающими те, что доступны среднему рабочему. На заводе ЗИЛ был Дворец культуры с зимним садом, концертными залами и театром, а его танцевальная и оперная секции подготовили лучших советских и международных фестивалей искусств. Около 8000 московских детей посещают кружки ЗИЛа. В целом, ЗИЛ представлял собой «полный пакет» работы и развлечений, мало чем отличающийся от того, что практиковали японские автомобильные фирмы в то время.

В самые продуктивные годы компания выпускала сотни тысяч автомобилей в год. В 1970-х годах автомобили ЗИЛ можно было найти в 57 странах мира: более 300 000 автомобилей были экспортированы советским агентством по экспорту автомобильной промышленности «Автоэкспорт», а около 5000 механиков прошли обучение на различных зарубежных рынках.

Адаптивность была лейтмотивом конструкции грузовика ЗИЛ – на базе ЗИЛ-130 было создано шестьдесят различных модификаций, а группа, разработавшая его, была удостоена Государственной премии СССР. ЗИЛ 130 был, пожалуй, самым массовым грузовиком на территории бывшего СССР за последние 50 лет. Они широко использовались по всему Советскому Союзу, база ЗИЛ была представлена ​​в разных видах: бортовой грузовик, пожарная машина, самосвал — вариаций было предостаточно. Также существовала достаточно экзотическая модификация ЗИЛа с пассажирскими прицепами для аэропортов, которые доставляли пассажиров к самолету и обратно.

Благодаря стандартизации объем обучения сократился, запасные части были сокращены, действия по снабжению упрощены, задачи обслуживания упрощены, достигнута экономия производства, а действия взаимозаменяемости и взаимозаменяемости заметно увеличены. Например, из 3544 деталей грузовика ЗИЛ-131 грузоподъемностью 2,5 тонны 45 процентов этих деталей можно использовать на других автомобилях ЗИЛ, а 23 процента — на других грузовиках той же весовой категории.

В конце 1966 3500-килограммовый грузовик ЗиЛ-131 с колесной формулой 6х6 поступил в производство на Автозаводе имени Лихачева в Москве в качестве замены более старого грузовика ЗиЛ-157 2500-кг (5512 фунтов) с колесной формулой 6х6, который был разработан в конец 1950-х годов и, в свою очередь, был основан на грузовике ЗиЛ-151 6×6, который производился с 1947 по 1958 год. Советская помощь. Этот тип имеет много общих компонентов с грузовиком ЗиЛ-133 6×4, который используется как в гражданских, так и в военных целях

ЗиЛ-131 может перевозить 5 000 кг (11 023 фунтов) груза по дорогам или 4 000 кг (8 818 фунтов) по пересеченной местности, максимальная буксируемая нагрузка составляет 6 500 кг (14 330 фунтов) и 4 000 кг (8 818 фунтов). -фунт) соответственно. Двигатель расположен в передней части автомобиля и соединен с механической коробкой передач с пятью передними и одной задней передачей и двухступенчатой ​​раздаточной коробкой. Передняя подвеска состоит из полуэллиптических рессор с гидравлическими амортизаторами, а задняя подвеска состоит из балансира на продольных полуэллиптических рессорах. Шины размером 12,00 × 20 по кругу, с центральной системой регулирования давления в шинах, входящей в стандартную комплектацию. Цельнометаллическая полностью закрытая кабина в стандартной комплектации оснащена обогревателем. Задняя часть грузового отсека состоит из деревянной платформы со съемными дугами откидного борта и брезентового покрытия. Чтобы машину можно было быстро переоборудовать для использования в качестве военного транспорта, по бокам задней части грузового отсека установлены откидные многоместные сиденья. Все автомобили оснащены 4500-кг (9лебедка грузоподъемностью 921 фунт).

ЗиЛ-131 помимо основных задач по перевозке грузов и буксировке артиллерийского и другого вооружения используется для решения широкого круга задач. ЗиЛ-13Д является самосвалом, а ЗиЛ-131В используется для буксировки полуприцепов. АРС-14 — специальная машина дезактивации, которая может использоваться для тушения пожаров, а также для обеззараживания транспортных средств, вооружения и другого оборудования. Шасси также используется для установки широкого спектра полностью закрытых кузовов-фургонов для командных, транспортных и ремонтных работ, а также для заправки транспортных средств в передовых районах. Одной из наиболее интересных версий является танкер МА-41, который перевозит дизельное топливо, нефть, воду и бензин, при этом баки для дизельного топлива и воды снабжены обогревателями, чтобы машины могли пополнять запасы даже в самую холодную погоду. На шасси также устанавливались 140-мм (5,51 дюйма) реактивные системы залпового огня БМ-14-16 и 122-мм (4,8 дюйма) БМ-21.

Необходимо пополнить запасы ракетных батарей в передовой зоне, для чего ЗиЛ-131 был модифицирован для установки ракет SA-6 Gainful и SA-3 Goa. В первом случае три ракеты перевозятся складным краном, установленным в задней части грузовика, что позволяет машине пополнять запасы пусковой установки SA-6 Gainful без посторонней помощи. Машина снабжения SA-3 Goa имеет две ракеты, которые лебедкой крепятся к пусковой установке SA-3.

Усовершенствованный вариант ЗиЛ-131Н был представлен в 1986.

В 1995 г. на замену -131Н был предложен новый ЗиЛ-4334. Небольшое количество этих грузовиков находится на вооружении Российской Армии. Хотя на вооружении его в основном заменяли военные грузовики Урал-4320 и КамАЗ серии «Мустанг».

ЗиЛ-131 КШМ (бокс-арт для ICM), Валерий Петелин

ЗиЛ-131 — основной грузовик повышенной проходимости Советской Армии 1970-80-х годов. Серийное производство было начато в 1967 году. Грузовик отличался высокой надежностью и проходимостью. Базовая модель использовалась в основном как личный транспорт или 5-тонный грузовой автомобиль. Они поставлялись в страны Варшавского договора, а также во многие страны Азии и Африки. Было несколько модификаций ЗиЛ-131 для Советской Армии и гражданского назначения, и одной из них была командирская машина КШМ. Всего было выпущено около миллиона грузовиков из 1967 по 1990 год. В настоящее время производятся небольшие партии шасси для различных автомобилей специального назначения.

Нравится:

Нравится Загрузка…

1:43 Начать масштабные модели ЗИЛ 131 Кунг

Модель изготовлена ​​компанией Start Scale Models в масштабе 1:43. В этой модели ничего не открывается. На последних фотографиях настоящий грузовик ЗИЛ 131 Кунг, выставленный в Музее полиции в Праге, Чешская Республика.

Вот немного информации о реальном грузовике из моего предыдущего поста на этом форуме.

История знаменитого военного полноприводного грузовика повышенной проходимости ЗИЛ-131, созданного полностью советскими инженерами с некоторым учетом американских унифицированных машин М34, тесно переплелась с разработкой практически всех других автомобилей третьего поколения Московский автомобильный завод.

Трехосный капотированный ЗИЛ-131 со всеми односкатными колесами стал первым отечественным армейским грузовиком среднего класса грузоподъемностью 3,5 т при эксплуатации на местности, который при работе по дорогам с твердым покрытием доставлял армейские грузы массой до пять тонн. Выпускавшийся 34 года, ЗИЛ-131 стал основным грузовиком Советской армии и основной базой для обширного семейства специальных военных автомобилей.

Предшественники ЗИЛ-131 (1956-1966)
Опытные грузовики с маркировкой ЗИЛ-131 появились в 1956 году, но затем потребовалось целое десятилетие, чтобы довести их до совершенства и поставить на конвейер. Камнем преткновения стал перспективный силовой агрегат V8, а потому трехтонный первенец ЗИЛ-131А получил 135-сильный двигатель V6 и агрегаты от ЗИС-151, ЗИЛ-157К и пробного гражданского образца ЗИЛ-130.
Результатом этих комбинаций стал второй 2,5-тонный гибрид ЗИЛ-131 с именем ЗИЛ-165 и шестицилиндровым двигателем мощностью 125 лошадиных сил. В 1959 на испытания вышел третий ЗИЛ-131 с пробным двигателем V8 мощностью 148 л.с., который стал реальной базой будущего серийного автомобиля.

Серийные автомобили ЗИЛ-131 (1966-1990 гг.) Автомобиль был оснащен совершенным для своего времени двигателем V8 мощностью 150 л. с., экранированным электрооборудованием, передним приводом с шаровыми опорами, гидроусилителем руля, регулировкой давления в шинах и цельнометаллической кабиной с панорамным ветровым стеклом. На часть машин впереди монтировалась пятитонная лебедка.

В процессе серийного производства ЗИЛ-131 постоянно совершенствовался и оснащался новыми узлами и мелкими деталями, но его внешние черты практически не менялись. В апреле 1974 года всей семье был присвоен почетный государственный Знак качества.

Развитием базовой модели стал седельный тягач ЗИЛ-131В с укороченной рамой и полуавтоматическим сцепным устройством, служивший для буксировки полуприцепов полной массой до 12 т по шоссе и 7,5 т по шоссе. земля.

В конце 70-х годов единственной и безуспешной попыткой перехода на новую боевую машину стали опытные образцы ЗИЛ-131М с многотопливным двигателем V8 мощностью 170 сил, удлиненным капотом и разными вариантами передней облицовки .

В 1986 году с конвейера начал сходить экономичный базовый автомобиль ЗИЛ-131Н грузоподъемностью 3,75 тонны и модернизированным 150-сильным двигателем. Внешне отличался цельными блоками фар с подфарниками, указателями поворотов на передних крыльях и тентом от КамАЗа. Эти наиболее удачные машины 131-го семейства пользовались достаточно высоким спросом в СССР и поступали в армии социалистических и ближнего зарубежья.

Обновленный седельный тягач ЗИЛ-131НВ с повышенной нагрузкой на сцепное устройство, передней лебедкой и двумя «запасками» за кабиной в составе автопоездов развивал скорость 75 км/ч.

Выпуск на Московском автомобильном заводе всех модификаций 131-го ЗИЛа завершен в 1990 году.

Военные варианты и оборудование на шасси ЗИЛ-131
В Советских Вооруженных Силах и в армиях зарубежных стран ЗИЛ-131 грузовики использовались для перевозки 18-24 человек на продольных или поперечных скамьях в кузове, установки армейских надстроек и буксировки прицепов и артиллерийских систем малого и среднего калибра.
В армии грузовики дооборудовали затемняющими фарами, стойками для личного оружия, приборами ночного видения, ящиками для военных карт, а в ряде стран на них монтировали ферменные рамы для показательного показа ракетного вооружения.

Военизированные седельные тягачи серии 131Б обычно работали в паре со штатными одно- и двухосными полуприцепами, разработанными по заказу Минобороны, и перевозили крупногабаритные грузы, участки мостовых переходов и мостостроительную технику.

Типовые кузова-фургоны

Изначально на ЗИЛ-131 устанавливались стандартные армейские кузова КУНГ-1М в нескольких модификациях. В конце 60-х годов, когда началась унификация военных фургонов, специально для него было налажено производство герметичных бескаркасных конструкций К-131 и каркасно-металлических КМ-131 с характерными плоскими скатами крыши, смотровыми окнами и системами жизнеобеспечения. Помимо различного оборудования, в них могли длительное время находиться члены экипажа, выполняющие свои обязанности в условиях экстремальных температур, повышенной влажности и в условиях радиоактивного заражения.
Радиотехнические средства связи и управления
Основная часть новых легких, прочных и безопасных корпусов, на базе экранированного шасси ЗИЛ-131, была использована для размещения многочисленных систем радиосвязи, радиолокации, разведки и боевого управления, общее количество из которых достигло нескольких сотен версий.

Приоритет в этой области постепенно сместился к автономным радиорелейным станциям, создавшим последовательные участки армейских линий связи протяженностью до 300 километров. Они были снабжены различными типами антенн высотой до 20 метров, комплектами кабельных барабанов и собственными бензоэлектрическими установками.

Период 1960-х и 1970-х годов считается периодом расцвета советских мобильных радиолокационных комплексов различной мощности и назначения. Их основой считалась аэродромная РЛС РСП-7Т с дальностью действия 180 км, созданная для автомобиля ЗИЛ-157 и переставленная на ЗИЛ-131. Он также использовался для управления движением самолетов в районе аэродромов и обеспечения их посадки в сложных метеоусловиях.

В середине 70-х годов развитием предыдущей системы П-15М стала двухкоординатная радиолокационная станция П-19 «Дунай» на двух грузовиках ЗИЛ-131 с аппаратурой управления, складным поворотным антенным устройством и блоками питания. Его назначением была разведка и обнаружение воздушных целей на разных высотах и ​​дальностях до 160 километров, определение их координат, опознавание и передача информации на пункты управления или зенитные комплексы.

На станции дальнего наблюдения 1Л117 на удалении до 350 км использовались два автомобиля ЗИЛ-131 со специальными кузовами, в которых размещалось оборудование приемопередающей станции и кабины для первичной и вторичной обработки полученная информация была смонтирована.

В 1970-1980-е годы в состав автономной РЛС кругового обзора П-37 «Меч», служившей для обнаружения воздушных объектов и обеспечения управления воздушным движением, входила машина на шасси ЗИЛ-131 с аппаратурой управления режимом работы локатор в кузове КУНГ-1М и двухосные прицепы с антеннами и электростанциями. Дальность обзора достигала 350 километров, точность определения координат — 500 метров.
Менее обширным, чем на ГАЗ-66, был комплект военной техники на грузовиках ЗИЛ-131 с кузовами К-131 и КУНГ-1М. В его состав входили телеграфные пункты управления и машины для герметизации коммуникаций ракетных комплексов в семи модификациях.

Мобильная станция ПУ-1 на двух автомобилях со штатными фургонами использовалась для управления дивизионом оперативно-тактического ракетного комплекса 9К72. В них размещались рабочие столы, первая советская электронно-вычислительная машина для расчета полетного задания, телеграфный принтер и переключатель, а также бензоэлектрический агрегат.

Подвижные командно-штабные машины высокого уровня включали комплекс МШ-1 на базе ЗИЛ-131 с цельнометаллическим кузовом КМ-131, в котором размещались рабочие столы командиров и операторов, стеллажи и шкафы для документации, системы жизнеобеспечения, электроснабжение, вентиляция и отопление. В буксируемом прицепе ПШ-1 располагались места отдыха боевого расчета, санитарный блок и контейнеры для вспомогательного оборудования.
В конце 60-х годов в разряде средств дальней связи появились легкие мачтовые опоры ФЛ-95 «Сосна» с телескопическими стрелами высотой до 35 метров, служившие для механизированного подъема приемопередатчиков станций радиорелейной и тропосферной связи.

72 Грузовики ЗИЛ Скачать Руководство по эксплуатации бесплатно

Логотип ЗИЛ

Регулировка грузовика ЗИЛ-130

Регулировка грузовика ЗИЛ-130. djvu

Файл djvu 5.3 МБ

Скачать

Зил 131 Руководство по эксплуатации

Зил 131 Руководство по эксплуатации.pdf

Документ Adobe Acrobat 7.5 МБ

Скачать

Руководство по эксплуатации и ремонту автомобиля ЗИЛ-150.

Руководство по техническому обслуживанию и ремонту ZI

сжатый файловый архив 19,7 МБ

Скачать

Руководство по ремонту ЗИС-150

Руководство по ремонту ЗИС-150.pdf

Документ Adobe Acrobat 16,3 МБ

Скачать


Титул

Размер файла

Ссылка для скачивания

Схемы электропроводки ЗиЛ 111. jpg

192.2кб

Скачать

ЗиЛ+433360 Электрические схемы.jpg

149.4кб

Скачать

Руководство по ремонту АМО-3.rar

19.4Мб

Скачать

Регулировка грузовика ЗИЛ-130. djvu

5.3Мб

Скачать

Альбом схем и чертежей ЗИЛ-131.rar

56Мб

Скачать

Автомобили ЗИЛ-131. Руководство по армейскому ремонту.rar

9.7Мб

Скачать

Описание устройства и инструкция по эксплуатации ЗИЛ-130, ЗИЛ-131 и БТР-60П. .djvu

7.1Мб

Скачать

Описание устройства и руководство по эксплуатации грузовых автомобилей ЗИЛ-130 и ЗИЛ-138..djvu

6.2Мб

Скачать

Руководство по ремонту газогенераторов ЗИС-21.rar

53. 2Мб

Скачать

Руководство по эксплуатации и ремонту ЗИЛ-133 и его модификаций..djvu

6.8Мб

Скачать

Техническое обслуживание грузового автомобиля ЗИЛ-130.pdf

59.9Мб

Скачать

Ремонт грузовика ЗИЛ-130. djvu

11Мб

Скачать

Технические условия на капитальный ремонт автомобиля ЗИЛ-130.pdf

29.6Мб

Скачать

Шасси автомобиля ЗИЛ-130.djvu

9.8Мб

Скачать

Инструкция по эксплуатации, техническому обслуживанию и ремонту автомобиля ЗИЛ-5301. rar

229.1Мб

Скачать

Руководство по эксплуатации и ремонту ЗИЛ-150..рар

19.7Мб

Скачать

Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей ЗИЛ-130, ЗИЛ-131 и ЗИЛ-431410 и их модификаций с бензиновыми и дизельными двигателями..djvu

20. 6Мб

Скачать

Руководство по ремонту автомобилей ЗИЛ-431410 и ЗИЛ-131Н и их модификаций.rar

184.2Мб

Скачать

Грузовик ЗИЛ-131. Практическое руководство по драйверу.djvu

17Мб

Скачать

Руководство по ремонту ЗиЛ 130. rar

5.4Мб

Скачать

Руководство по техническому обслуживанию Зил 131.pdf

7.5Мб

Скачать

Зил 135 Техническое руководство.djvu

7.3Мб

Скачать

Руководство по эксплуатации двигателя ЗИЛ-130. djvu

6Мб

Скачать

ЗИЛ-130 Грузовики. Практическое руководство водителю..djvu

17Мб

Скачать

ЗИЛ-130 Грузовики.pdf

31.7Мб

Скачать

Руководство по ремонту ЗИЛ-130, ЗИЛ-131 и ЗИЛ-157К. djvu

64.7Мб

Скачать

ЗИЛ-130,ЗИЛ-138 и их модификации. Руководства по эксплуатации.djvu

6.2Мб

Скачать

ЗИЛ-130. Наставление по армейскому ремонту..rar

9.7Мб

Скачать

ЗИЛ-130. Руководство пользователя.djvu

3.2Мб

Скачать

Руководство по ремонту ЗИЛ-ММЗ-554.pdf

7.2Мб

Скачать

Руководство по ремонту ЗИС-101.rar

6.5Мб

Скачать

Руководство по ремонту ЗИС-110. rar

4.9Мб

Скачать

Руководство по эксплуатации ЗИС-150.pdf

91Мб

Скачать

Руководство по ремонту ЗИС-150.pdf

16.3Мб

Скачать

Руководство по ремонту автобуса ЗИС-154. djvu

4.2Мб

Скачать

Руководство по ремонту ЗИС-5.rar

19.4Мб

Скачать

ЗиЛ 111 Электрические схемы

ЗиЛ 111 Электрические схемы.jpg

JPG Изображение 192,2 КБ

Скачать

ЗиЛ+433360 Электрические схемы

ЗиЛ+433360 Electric Wiring Diagrams.jp

JPG Изображение 149,4 КБ

Скачать

Схемы электропроводки ЗиЛ 111

ЗиЛ+433360 Электрические схемы

ЗИЛ-130 (ЗИЛ-431410) — советский и российский грузовой автомобиль, разработанный и выпускаемый Московским автомобильным заводом имени Лихачёва. Один из самых массовых автомобилей в истории советского автомобилестроения промышленности, широко использовался в народном хозяйстве и армии, поставлялся на экспорт, по грузоподъемности (5-6 тонн) занимал нишу среднетоннажного грузовика между более легким ГАЗ-53 семейство и более мощные грузовики МАЗ 500, ЯАЗ (позже КамАЗ, КрАЗ, ЗИЛ-133). Их заменил ЗИЛ-164. С 1986, он выпускался под новым унифицированным индексом — ЗИЛ-431410. PDF каталог запчастей, Руководства по обслуживанию, коды неисправностей и электрические схемы

ЗИЛ-130

Автомобиль оснащался 8-цилиндровым карбюраторным четырехтактным V-образным верхнеклапанным двигателем ЗИЛ-130 мощностью 150 л. из. при 3200 об/мин (с остановкой), максимальный крутящий момент 41 кГм при 1800 об/мин, степень сжатия 6,5 и рабочий объем 5969 см³.

ЗИЛ-130 оснащался гидроусилителем руля, синхронизированным с 5-ступенчатой ​​коробкой передач, трехместной кабиной с омывателем ветрового стекла. Некоторые автомобили были оснащены предпусковым подогревателем. Впоследствии были внедрены транзисторное зажигание, генератор переменного тока, измененная панель приборов. Позже были применены измененная конструкция шарниров карданной передачи и другие новшества. кабины ранних машин имели две вентиляционные двери в крыше кабины и люк воздуховода в левом борту кабины над педалью сцепления. Потом этот люк убрали. в семидесятых годов был упразднен сначала левый вентиляционный люк, а затем и правый. До 1970 борта машины имели высоту борта 685 мм, позже высоту бортов уменьшили до 575 мм.

ЗиЛ-131 САУН: Грузовик Советской Армии теперь служит эстонской сауной | Адам Ранг | Журнал «Эстонские сауны»

Make leil not war.

Путь истории часто делает неожиданные повороты. Это особенно верно для этого военного грузовика ЗИЛ-131, который изначально принадлежал Советской Армии и был переброшен в оккупированную Эстонию в 19 веке.60-е годы.

Он остается здесь и по сей день, хотя и не совсем для той цели, которую имели в виду люди, приславшие его сюда.

Автомобиль по-прежнему в хорошем состоянии, хотя оборудование связи немного запылено. Никто больше не отдает приказы по радио, и солдат, которые когда-то их получали, тоже давно нет.

После окончания советской оккупации Эстония конфисковала некоторые из этих машин, которые остались позади, и они оставались на вооружении эстонской армии до 2008 года, после чего некоторые из них были проданы с аукциона.

Построенный для обслуживания империи, которой больше не существует, этот ЗиЛ-131 нашел новое предназначение после того, как его новый эстонский владелец превратил его в уютную дровяную сауну в своем доме в Ляэне-Вирумаа.

В прошлом году его потом выставили на продажу. Вот как мы впервые заметили это и написали об этом статью в этом блоге Эстонские сауны, чтобы помочь найти новый дом для этой причудливой сауны. К сожалению, никто не предложил купить его, но мы все равно были очарованы.

ЗиЛ-131 был символом своего времени, но нам особенно понравилось то, что эта сауна полностью ниспровергает первоначальное предназначение автомобиля. Внешний вид хорошо сохранился как брутальное напоминание о своей эпохе, но интерьер позволяет людям праздновать нашу свободу и культурную самобытность, по иронии судьбы именно то, что этот грузовик был послан сюда, чтобы подавить.

Итак, мы пошли проверить это на себе и опробовали как сауну, так и то, насколько хорошо она по-прежнему ездит.

Мы были настолько впечатлены, что решили купить его. Так получилось, что я только что сдал экзамен по вождению, так что это фактически моя первая машина.

Полное видео о том, как мы впервые тестируем ЗиЛ-131, можно посмотреть здесь:

Сначала мы поедем с нашей новой сауной на Европейский Саун-марафон в Отепя, соревнование, которое мы спонсируем, поэтому что всего за один день там смогут пользоваться САУН ЗиЛ-131 более 600 человек.

После этого мы проедем через Эстонию из зимней столицы Отепя в официальную столицу Таллинн, где поднимем ее для посетителей.

Нас вдохновляют творческие и причудливые всплывающие сауны в городах по всему миру, которые объединяют местных жителей и гостей, чтобы сохранить традиции необычным способом. Нам даже посоветовал один эстонец из Нью-Йорка, который содержит эстонскую сауну в старой пожарной машине.

ЗиЛ-131 привлекает внимание, особенно иностранных посетителей, но мы не заинтересованы в том, чтобы просто поддерживать ностальгию по Советскому Союзу. Вместо этого мы хотим использовать лучшее из эстонского дизайна внутри, чтобы обеспечить интересную и аутентичную сауну, основанную на эстонских традициях. Для начала мы обязательно хотим заменить эту печь на красиво оформленную печь HUUM, произведенную в Эстонии.

Мы считаем, что наша страна обладает гораздо большим потенциалом как для экспорта саун из Эстонии, так и для саунного туризма в Эстонию.

Это то, что мы уже поддерживаем на сайте EstonianSaunas.com, где мы доставляем печи для саун HUUM по всему миру, а также приглашаем людей узнать об истории, культуре и дизайне саун Эстонии в наших собственных саунах. На самом деле мы получаем гораздо больше запросов на посещение, чем можем обработать, и поэтому мы стремились инвестировать в еще одну уникальную сауну, которую мы могли бы открывать чаще.

Чтобы поддержать эти планы, мы только что запустили краудфандинговую кампанию через эстонскую платформу Hooandja.

Не лей войной в САУНЕ ЗиЛ-131

Наша миссияНаша миссия — рассказать миру об эстонских саунах. Это помогает Эстонии процветать, улучшая сауну…

www.hooandja.ee

Мы’ большие поклонники краудфандинга. В прошлом году мы лично участвовали в краудфандинговых инициативах, которые поддерживают Эстонию с аналогичными целями, включая расширение HUUM в качестве ведущего производителя печей для сауны в Эстонии, производство Tallifornia фильма «В погоне за единорогами» и планы Петера Вестербаки по туннелю в Талсинках.

Поддержав наш проект, вы поможете нам открыть САУНУ ЗиЛ-131 для посетителей в этом году после того, как мы добавим больше эстонского дизайна, чтобы мы могли использовать его для более широкого продвижения Эстонии на международном уровне как страны, любящей сауны. Краудфандинг обеспечивает не только авансовое финансирование, но и демонстрацию более широкого интереса, что очень важно, чтобы помочь нам наладить партнерские отношения с предприятиями, которые будут размещать наш грузовик.

Взамен у нас есть ряд вознаграждений для людей и компаний, находящихся как в Эстонии, так и во всем мире, которые хотят помочь. Все спонсоры, заплатившие 10 евро и более, также получат звание Почетного мастера сауны, а их имя будет отображаться внутри автомобиля!

Чтобы узнать об обновлениях этого проекта или отправить нам сообщение, подпишитесь на нас на @estoniansaunas в Facebook, Instagram или Twitter. Вы также можете написать нам по адресу [email protected]

Назад к нам на Hooandja здесь . Või siin eesti keeles.

Тест-драйв ЗИЛ-131: Зеленый слон

Покататься на этой машине получилось не сразу. Во время моего первого визита к Андрею, владельцу ЗИЛа, машина была не на ходу: Потёк радиатор. Стоя под дождем, мы договорились встретиться чуть позже. Я, признаться, даже с удовольствием: погода не способствовала проведению фотосъемки. Но, когда через несколько дней мы снова встретились, светило солнце, высушивая остатки луж и грязь на лесных тропинках. И меня это чуть позже не устраивало: я хотел проехать на этом «неправильном течении» по теперешнему мокрому непролазному Трапезе и — скажу по секрету — посмотреть, где он может застрять. Бездорожья и настоящей русской грязи (нет, не грязи, грязи!) мы не обнаружили. Но машина в нем не задалась: 131-й ЗИЛ — отличная «проходимость». Но пара стволов сухих все же раздавлена, разбито стекло кунга. Чего, на мой взгляд, достаточно, чтобы оценить возможности этого отважного «вояки». Идти!

Партия сказала: «Мне нужно!», растение ответило: «Есть!»

В дни с 27 января по 5 февраля 1959 года в зале заседания Верховного Совета РСФСР проходил Внеочередной XXI съезд съезда, и задачи, поставленные перед делегатами, на этот раз существенно отличались от те, что были на многих предыдущих конгрессах. Обсуждался семилетний план развития народного хозяйства, особенностью которого было разнообразие намеченных целей. На этот раз они не пытались чего-то добиться в одиночку, речь шла о комплексном развитии различных отраслей экономики. Как раз на этом съезде и озвучен исторический тезис о том, что социализм уже построен, и пора бы браться за коммунизм. Не нам судить, правильное ли это было решение, но факт остается фактом: нужно было строить светлое будущее, а подходящего грузовика для этого не существовало. ЗИС-150 уже устарел на порядок, а сколько я пытался модернизировать ЗИЛ-157 — у меня все равно ЗИЛ-157 (хорошая, кстати, машина, в 1958 он встал на конвейер и не ездил с ним до 1991 года, обязательно на нем покатаемся). Нужно было построить что-то новое. Одним из делегатов на съезде был как раз А.Г. Крылов — директор завода им. Лихачева. Перед коллективом этого предприятия и была поставлена ​​задача потихоньку заменить выпускавшийся к тому времени уже два года ЗИЛ-164 на ЗИЛ-130, а заодно сделать на его базе грузовик повышенной проходимости. Зила-130 в современном понимании еще не было, а вот опытный ЗИС-125, из которого получился ЗИЛ-130, был готов к 1957. Задача, в общем, встала отлично. А вот со 131-м все-таки пришлось здорово повозиться, ибо основным заказчиком, как обычно, было Минобороны, а это уже серьезно. Поэтому знаменитый штамп «Машина увидела свет» я напишу несколько иначе: свет увидела машина 1966 года. Увидел и ужаснулся. Особенно тот свет, что океан.

Чем пугать капиталистов?

Есть два прилагательных, которыми можно точно и полно описать внешний вид 131-го ЗИЛа. Это «большой» и «зеленый». По замыслу создателей, он должен был быть еще немного красив, но у суровых людей в форме советской армии не было такой тонкой душевной организации, чтобы проникнуться по отношению к радиаторной решетке сложной формы или штампованным крыльям с плавными цепями. Они посчитали, что обращение к ним в случае повреждения отнимает слишком много времени и сил, а потому посоветовали упростить некоторые элементы кузова. Отдадим должное дизайнерам ЗиЛа, им все-таки удалось, хотя и упростив «жесть», сохранить некоторую долю элегантности. И только скошенные защитные решетки на фарах автомобиля делают его взгляд грустным и говорящим: «Я мог бы быть красивее!». Не грусти, «слоник», для военной машины ты ничто. Хотя вроде Studebeckker Начало сорокового или международного комбайна, что, конечно, чистое совпадение. Однако красота — не самое главное в грузовике. Лучше обратить внимание на детали, доступные невооруженному глазу.

Огромный передний бампер с рифлением на верхней площадке. Это сделано для удобства, т.к. только стоя на нем можно дотянуться до наддувного пространства, до двигателя до моторного отсека не дотянуться. Зато сразу видны оранжевые «мигалки» на крыше, выдвижная антенна на кунге и некоторые другие детали. Чтобы пояснить эти особенности комплектации нашего грузовика, обратимся к истории его приобретения.

Этот зил провел свою молодость на службе в армии. Потом он попал в одну контору, которую называть не будем, и только оттуда — в руки Андрея. Так получилось, что даже точный год выпуска этого автомобиля установить не удалось (видимо, военная тайна), точный пробег также неизвестен: спидометр и документы перед продажей автомобиля были заменены. А сам Зул был нужен Андрею как «инженерный». Дело в том, что кроме этого грузовика есть еще автомобилист и еще одна машина, а именно — Джип Вранглер. , который активно используется в гонках. Как раз для соревнований и нужна была техномная машина. Туда, куда прорвется подготовленный Рэнглер, не каждая машина сможет попасть, поэтому выбор пал на 131-й Зил. В его кунге можно спокойно возить кучу инструмента, генератор и много другого полезного оборудования.

А в будке можно возить людей, ибо «печка» есть, и ездить можно с относительным комфортом. Поэтому периодически автомобиль вместе с хозяином настраивают на работу «Вахта» за людьми, которым необходимо заехать в труднодоступные места.

Так как иногда приходится возить боевой Рэнглер на жесткой сцепке на жесткой сцепке, была установлена ​​оранжевая «мигалка», которая показала себя намного больше, чем штатные фары автопоезда (это такие три плафона на крыше луковицы). Антенна необходима для организации связи: в Кунге есть GSM репитер, позволяющий быть на связи в самых диких местах. Ну и лебедка такой машине никогда не помешает.

Что еще можно увидеть снаружи? Пожалуй, ничего более существенного. Разве что два бензобака по обеим сторонам машины. Расход топлива очень приличный: около 50 литров на сто километров, поэтому и баки соответствующие — по 170 литров. Ради интереса посчитаем: 170 х 2 = 340 литров. Пусть бензин будет 34 рубля, тогда получим 11 560 руб. И это одна заправка. Причем, немаловажно, километров в 650 раз. Но…

Если быть совсем точным, то в инструкции по эксплуатации на пульте управления расходом топлива расход 40 литров на сотню и соответствующий запас хода 850 километров. На самом деле, конечно, все намного хуже. Посмотрим, куда уходит весь этот бензин.

А выезжает он восьмицилиндровым V-образным мотором, объем которого составляет почти шесть литров. Но он выдает всего 150 лошадиных сил. И если благодаря понижающей передаче в «Раздаче» на бездорожье этот грузовик ведет себя вполне прилично, то на трассе ускорение не слишком впечатляет. Но нас интересует именно бездорожье.

Максимальная мощность достигается при максимальных оборотах (3200), а максимальное время, составляющее 410 нм, доступно при 1800-2000 об/мин. Для тех, кто заболел зрением в надежде найти хоть немного данных железа и алюминия хоть немного данных чугуна и алюминия, сообщаем: блок цилиндров здесь чугунный, с «мокрым» гильзы, а вот головки блока цилиндров (их две) отлиты из алюминиевого сплава. Стальной распределительный вал приводится в движение шестернями и использует клапаны (они сверху вверху) через толкатели, тяги и коромысла.

Коробка пятиступенчатая, и все программы кроме первой имеют синхронизаторы. Тут, конечно же, раздаточная коробка с двумя передачами.

Подробности совместной работы Зиловского Пожирателя Бензина и Трансмиссионного Блока рассмотрим чуть позже. А теперь сядем в кабину и уже оттуда Посмотрим на манометр и выясним, почему этот прибор можно назвать самым главным в Зиле.

В утробе зила

Несмотря на приличную высоту, забраться в кабину Зила несложно: ручки оказались под ладонями в тот момент, когда я только начал падать, скользя по металлической подножке. Благодаря им я до сих пор попадаю на водительское место грузовика и совершаю изучение приборов и органов управления.

Первое, на что стоит обратить внимание, это количество информационных табличек и кратких инструкций. Это сделано для того, чтобы восемнадцатилетний воин, пришедший сюда по вызову, не сошёл с ума и не угрожал себе и отряду техники. Интересно, что все они обращаются к водителю на «вы», тогда как в инструкции по эксплуатации используются типа «Водитель должен», «для этого нужно» или просто «следует». Видимо, авторы вполне справедливо рассудили, что знаки прочтут и рядовой солдат, и командирский состав. А может просто сэкономили место на табличках: «включить» или «закрыть» написано короче, чем «включить» или «закрыть».

Приборы расположены довольно удобно, и прочитать их показания можно легко. Большинство из них знакомы практически любому автолюбителю. Это спидометр, амперметр, указатели температуры охлаждающей жидкости, давления масла и уровня топлива. Крайняя левая шкала – это указатель давления воздуха в шинах, благо отсутствия или качания колес тут же: под прибором мы видим рычаг крана управления этим давлением. При движении по бутафорским местам можно скинуть давление всего 0,5 кгс/см2, а по трассе — поднять до 3,5-4. И делать это прямо на ходу. Главное не тратить слишком много воздуха! Объяснить, почему.

Помните, я говорил, что самым главным прибором на панели зил можно считать манометр? Итак, от работы пневмосистемы зависит многое, и в первую очередь – тормозная система. Здесь он пневматический, а не гидравлический, как в большинстве современных автомобилей. Манометр двухтактный, верхняя часть показывает давление в воздушных баллонах тормозной системы, а нижняя — давление непосредственно в тормозных камерах. Воздух из баллонов используется не только в тормозах. Нужен для подкачки шин, для подключения переднего моста (принудительно подключается кабиной в кабине с электропневмоклапаном), для пневматического звукового сигнала (хотя есть и электрический), для привода щетки стеклоочистителя. Но давление никогда не должно опускаться ниже отметки в 4 кгс/см2. Как только давление падает ниже шести, компрессор поднимает его до 7,3-7,7 кгс/см2, после чего воздух снова начинает расходоваться из баллонов. Все, в общем-то, неплохо, если бы не одно «но»: тормоза устроены так, что при критическом падении давления (например, при поломке компрессора) просто отказывают. Остановить автомобиль, общий вес которого может превышать десять тонн, становится невозможно. Стояночный тормоз есть, и он не пневматический, но одну тяжелую машину им не остановишь. Поэтому одним глазом водитель должен смотреть на дорогу, а другим смотреть на манометр, чтобы в случае чего вовремя заметить нештатное падение давления в пневмосистеме.

Основные корпуса удобно расположены. Руль, правда, велический, но с учетом того, что здесь водовод, крутить его очень легко. Немного изменен педальный узел: чартер борется с педалями газа, Андрей поставил педаль и едет от Мазды. Так что теперь картинка с педальным узлом выглядит забавно: жестковатая педаль сцепления уходит в пол, огромная педаль тормоза — на улицу, а педаль газа, подвешенная поверх педали Мазды, выглядит рядом с ними как заведение в машине с дембелями. .

Схема переключения передач на первый взгляд странная — вторая скорость на месте первая, а первая — правая и задняя, ​​напротив задней, но логично: подрезать обычно можно со второй передачи. Интересно, что на кнурхальнике нарисована схема, на которой стрелкой просто обозначена задняя часть, а не более привычная советская аббревиатура «Ж» («реверс»). Но все, пора идти.

Я ЗИЛ по бездорожью собью!

Впереди нас по лесной тропинке лезут черокеры второго поколения, иду на зыле. И вы знаете, этот идущий впереди меня довольно большой джип кажется прекрасным жуком. Моя задача не задавить ненароком это баг. Объезжать ямы и лужи? Зачем! Кроме того, на этой узкой дороге мне было не так просто удержать грузовик. Лист руля даже по паспорту может достигать 25 градусов. А с учетом того, что машина врезается в размытую дорогу и прокручивает на ней три ведущих моста, управление становится сложным. По крайней мере, без должного опыта. Доехав до места, где Чероки предусмотрительно остановился, идем дальше. Даже на второй передаче Зил ползет медленно и уже просит воткнуть третью. А все из-за инклюзивных «Редеяков», потому что дорог уже, в общем-то, нет. На панели горит лампочка, сигнализирующая о подключении переднего моста. По дороге успеваю оценить необходимость люков в крыше кабины: при опущенных боковых окнах очень легко достать ветку дерева. Вот и приходится закрывать окна и открывать люк: и воздух свежий, и плесень от мстительной березы или осины не грозит. Однако вот оно, первое препятствие: лежащие поперек дороги деревья. Я даже успел огорчиться: как же так, ведь они только начали! Но, как оказалось, пара выносов для ЗИЛа — это спички. Он двигался и почти не стрелял. Правда, пришлось включить первую передачу.

Кстати, о переключении. Этим рычагом, наверное, можно запросто убить человека. Посадка в машине высокая (иначе из-за огромного капота просто ничего не увидишь), поэтому коробка передач очень длинная. Ход ожидается большой, но это не главное. Фишка в том, что скорость включается практически сразу, ни промахиваться, ни втыкать передачи с усилием и скрежетом не приходится. К тому же, пожалуй, первое. Но тут собака зарыта, как кажется, в отсутствии синхронизатора на этой трансмиссии. Можно простить такую ​​мелочь.

При включении патча очень удачно загнали задние мосты в маленькую ораму. Топоры встали под неестественно большим углом, но попыток лечь наш «слон» не предпринимал. Он подлеплялся, изгибался, изгибался, как дворовая кошка, пытаясь поймать на свою заразу блоху. Единственное, что пострадало, стекло кунга, которое, видимо, разбили о толстую ветку дерева, а может и о ствол. Фотографировать лежащий на боку грузовик не пришлось, и это хорошо. Ну за руль сели, на пассажирском сидении покачали, пора в кунге кататься.

Кунг. Какое странное слово. Не подумал, откуда оно взялось? Некоторым покажется, что это какое-то заимствование из иностранного языка, но это не так. «Кунг» — сокращение от «тела унифицированного нулевых (нормальных) размеров». И появился этот термин как раз у нас, а точнее — в армии. Первые кунги стояли на ЗИЛ-157 и 131, а затем на ГАЗ-63, ГАЗ-66, КАМАЗ-4310, Урал-375. Чем хорош кунг, так это тем, что ездить на нем приятнее, чем в открытом кузове или под обычным брезентом. Какой-нибудь подогрев, ветра нет, сиди и радуйся. Но этого не было. На любых приличных стуках (а их мы возили немало) в Кунге кидает из стороны в сторону. Журавль падает на все более-менее неподвижно, втыкает в пол ноги и бережет голову. Мне там не понравилось категорически. Хотя, думаю, в минус двадцать пять я бы с удовольствием туда залез, так что обычно кунг — вещь незаменимая.

Где можно встретить Зила?

Где только этот зил не пригодился! В основном, конечно, в армии. Там он выступал и в роли транспорта, и седельного тягача, и тягача для перевозки ракет, и заправщика. На «гражданке» он мог быть вообще кем угодно: от аэродромного подвижного агрегата до пожарной машины или машины связи. Он мог быть и самосвалом, и автокраном, «Часовым» и «Техническим». Сфера его применения просто огромна, тем более, что Зилу досталось после 1986 и дизельный агрегат, и более совершенный двигатель ЗИЛ-508. 10.

За время серийного выпуска ЗИЛ-131 с 1967 по 2002 год (именно тогда его прекратили выпускать на Уральском моторном заводе, а в Москве раньше — в 1994 году) было построено около миллиона этих грузовиков. Их покупали и иностранцы, поэтому среди стран, поднявших выхлоп 131-го, встречаются Иран, Ирак, Сирия, Куба, Финляндия, Польша, ГДР, Венгрия и Румыния.

Этот «слон» был удачным и в целом хорошим автомобилем завода имени Лихачева. Хотя и прожорлив.

рабочая лошадка Советской Армии

Родом из Москвы

В книге Евгения Кочнева «Автомобили Советской Армии 1946-1991» дается представление о влиянии американских грузовиков РЭО М34 на конструкцию отечественных ЗИЛ-131. Если это так, то в СССР выбрали хороший вариант для подражания. Работа над американской машиной закончилась в 1949 году, а через пару лет грузовик отправился в войска. Полноприводный трехосный M34 наряду с многочисленными модификациями стал одним из самых распространенных автомобилей армии США и получил непревзойденную надежность по прозвищу Eager Beaver, или «Ярмарка». Внешний вид грузовика не отличался изяществом (как, впрочем, и все американские автомобили), кабина была вообще открытой, но трансмиссия имела 5-ступенчатую с синхронизаторами, а верхнеклапанный 6-цилиндровый двигатель вполне приличной мощностью 127 л.с. М34 по грунтовым дорогам не превышала 2,5 т, а под колесами с твердым покрытием позволяла грузить до 4,5 т.

«Американка», М34. Возможно, его мотивы были использованы при создании ЗИЛ-131

В СССР непосредственным предшественником 131-й машины можно считать самый удачный из ЗИС-151, который в свою очередь ведет свое происхождение от ленд-лизовского Студебеккера. Кроме слабого мотора и большой массы, важным недостатком грузовика была раскосная ошиновка задних мостов. С одной стороны, это было востребовано военными в погоне за большей грузоподъемностью, а с другой — сильно ограничивало проходимость машины по мягкому грунту и целине. Когда в армию пришел легендарный ЗИЛ-157, он тоже возник отчасти из-за малой грузоподъемности и слабой тяги, возможности для роли тягача ему не годились. Для артиллерийских частей в середине 50-х годов начали разрабатывать и ЗИС-128, у которых, кстати, много общего с упомянутым ранее «американцем» М34.

ЗИЛ-131 и аналоги

ЗИС-128 тяговый вариант для артиллерии

ЗИС-128 в транспортном исполнении

В исходном варианте машина называлась ЗИС-Э128В, но первый прототип остановился на ВМС-128. Этот автомобиль фактически не был продолжением линейки ЗИС-151, отличался новой раздаточной коробкой, трансмиссией, системой центральной подкачки шин и другими элементами. Грузовая платформа опущена вниз для снижения центра тяжести и удобства выгрузки/загрузки боеприпасов. История не сохранила для нас ни одного экземпляра экспериментальной машины, но на фотографиях представлены грузовики как минимум с тремя кабинами, из которых только одна металлическая. Стоит помнить, что опытные ЗИС-128 появились практически одновременно с первым «классическим» автомобилем ЗИЛ-157. Подобные парадоксы опытно-конструкторских работ в рамках одного завода обусловлены требованиями и придирчивостью основного заказчика в лице Минобороны. Был еще один аналог будущей 131-й машины – ЗИЛ-165, который состоял из мешанины различных агрегатов, в частности, кабина была от 130-го. По одной из версий, дело было в тесной кабине, а слабенький рядный 6-цилиндровый двигатель стал причиной отказа военных в 1957 из этой конструкции. Тогда все поняли, что для новой машины нужен новый мотор мощностью под сто пятьдесят лошадиных сил. И это не так.

ЗИЛ-165

Из-за двигателя голода 1958 года военные завернули прототип ЗИЛ-131Л (не путать с появившимся позже грузовиком ЗИЛ-131Л) с опытным V-образным 6-цилиндровым двигателем Машина мощностью 135 л.с. представляла собой стальную грузовую платформу с низкими бортами и коническими колесами.

Первые прототипы с индексом 131

Первый автомобиль ЗИЛ-131 появился в конце 1956 года и первое время оснащался 6-цилиндровыми двигателями, которые позже были заменены на V-образные «восьмерки». Предполагалось разработать машину в двух вариантах – ЗИЛ-131 для артиллерии и ЗИЛ-131А для перевозки преимущественно пехотных войск.

ЗИЛ-131А

На самом деле ЗИЛ-131 изначально не планировался для широкого применения в войсках – он готовил карьеру в основном артиллерийским тягачом. В войсках в то время находился ЗИЛ-157 «Колун», который по большинству параметров устраивал военных. То есть 131-я машина не должна была заменить какое-либо оборудование, а изначально была самостоятельной нишевой разработкой. Возможно, поэтому особой срочности с принятием машины на вооружение не было. ЗИЛ-157 кстати собирали до 1991, впрочем, не то чтобы для армии. Но нравы и стратегия Министерства обороны Советского Союза в те времена отличались вариативностью, и в конце концов ЗИЛ-131 из тягача превратился в многоцелевой грузовик.

Опытный образец ЗИЛ-131 на разных этапах испытаний —

История покажет, что по количеству возможных вариантов применения трехосный вездеход из Москвы едва ли не самый популярный в Советской Армии. Всего в конце 50-х годов было построено шесть прототипов, среди которых были транспортные, тяговые образцы и даже один тягач. После предварительных испытаний к 1960, заводчане представили военным серьезно модифицированные грузовики. По сравнению с «Кливером» ЗИЛ-131 был экономичнее, брал больше груза, но несколько уступал в проходимости. В издании «Автолегенды СССР» упоминается также, что военным поспособствовала чрезмерная масса прототипов, недостаточный дорожный просвет и низкая производительность — не более 1,2 метра на необходимых полутораметрах. Недостатки Zile устранили в июле 1960 года, но повторные испытания выявили склонность к заносу из-за плохого протектора и плохой работы межколесных самоблокирующихся дифференциалов. После устранения этих недостатков и модернизации экранированной электроники военные специалисты оставили для дальнейшей работы единственный вариант будущего грузовика в транспортном исполнении. От тягача было решено отказаться.

Прототип лобового стекла ЗИЛ-131. Плоское стекло позволяло быстрее менять разбитую секцию, а главное, в дальнейшем можно было подумать о бронировании

Еще один вариант ЗИЛ-131 с плоским стеклом и герметичной кабиной, 1983 г.

Эрик Сабо — главный конструктор ЗИЛ

Поисковая модель будущего ЗИЛ-131. В некоторых источниках пишут, что зиловцы не оставили оригинальные облицовочные гражданские 130-е в обмен на одобрение военных с панорамным лобовым стеклом 9.0006

В конце первой части материала представлен, наверное, самый необычный ЗИЛ-131. Этот поляптый автомобиль был спроектирован и собран на Черниговском заводе спецавтомобилей в начале 80-х годов. Основное назначение — сопровождение киноэксперта на дороге

Описанный прототип ЗИЛ-131 уже трудно было отличить от будущих серийных моделей. Присутствуют фирменные угловатые крылья, защитная решетка головного света и деревянный реечный кузов.
