Типы замков складных ножей — описание и устройство

Какой вид ножевого замка лучше? Конкретного ответа на данный момент не существует, так как каждый механизм обладает своими весомыми плюсами и минусами. Многие люди при выборе ножа в описании сталкиваются с типом устройства замка для фиксации лезвия, но мало кто знает их отличительные черты и принцип работы.

В данном материале мы рассмотрим механизмы фиксации клинка, которые можно встретить в складных ножах: Axis Lock, Back Lock, Liner Lock, Button Lock и др.



Замок для ножей Back Lock

Back Lock работает на базе небольшого рычага на оси. Со стороны навершия в ручке ножа он подпружинен, и когда нож открывается, шип рычага заходит в специальный паз. Жесткость всей схемы зависит от того, какая пружина установлена в замок. Также следует учесть, что качественно изготовленный замок Back Lock практически не дает люфов и жестко фиксирует клинок. В противном случае речь идет о браке или же недобросовестной подделке. Впрочем, все ножи Ganzo проходят комплексную проверку на заводе и соответствуют всем строгим критериям качества. Все детали тщательно подогнаны друг к другу и обеспечивают исправную работу замка в каждом из предусмотренных положений.



В замках Back Lock нагрузка равномерно распределяется на ось детали-коромысла. Таким образом, нож получает добавочную стойкость к поперечным нагрузкам. А чтобы закрыть его, пользователю необходимо нажать на часть рычага, которая выступает с верхней части рукоятки.

Неоспоримым преимуществом замка Back Lock является его прочность. Этот механизм состоит из минимального количества деталей, что благоприятно сказывается на его долговечности. Также важно, что фиксаторы этого типа не нуждаются в специальном уходе. Достаточно следить за тем, чтобы в замок не забивалась грязь. Поэтому ножи, оснащенные этим фиксатором, хорошо подходят для использования в туристических целях и во время активного отдыха на природе.

Замок Back Lock относится к одному из наиболее широко распространенных. Наиболее часто его используют конструкторы Spyderco, также можно встретить в некоторых моделях ножей Ganzo, Gerber и др.



Замок для ножей Liner Lock (Frame Lock, Liner Quickly)

Liner Lock является одним из основных в современной ножевой индустрии. Его популярность обусловлена сочетанием простоты конструкции с ее высокой надежностью. Этот запирающий механизм состоит из минимального количества деталей, что способствует его долговечности. Основная часть замка — это лайнер, представляющий собою плоскую металлическую пластину. Прочность всей конструкции более всего зависит от качества металла.



Хороший замок Liner Lock заводит прижимную пружину за хвостовик клинка на расстояние, которое не меньше ширины самого хвостовика. В этом случае даже удары по обуху ножа не сместят положение лайнера и не дадут ножу закрыться. Чтобы сложить его, достаточно надавить одним пальцем на выступающую часть прижимной пластины и сдвинуть ее в сторону. Когда нож закрыт, его замок практически не заметен.

Помимо надежности фиксации клинка ножа, замок Liner Lock известен своей надежностью. Он неприхотлив в уходе и не так восприимчив к грязи, как штифтовые замки. Поэтому складной нож с замком Liner Lock отлично подходит для туристов, рыбаков, охотников и всех любителей отдыха на природе. Хотя периодическая очистка замка и всего ножа, безусловно, продлит срок его эксплуатации.

Замок Frame-Lock — это модификация Liner-Lock, отличается тем что запирающий штифт является частью рукояти, а не отдельная деталь.

Замок Liner Quickly сочетает в себе надежность замка Liner Lock и более удобный способ открытия/закрытия клинка одной рукой при помощи специального язычка. Язычок замка также служит для упора и дополнительной защиты руки от случайного соскальзывания на лезвие. На данный момент Ganzo наиболее часто использует замок Liner Quickly по сравнению с другими производителями.



Замок для ножей Compression Lock

Compression Lock по свойствам очень похож на Liner Lock, но запирающий механизм находится в верхней части рукояти. Принцип работы замка Compression Lock базируется на том, что лайнер входит между неподвижным ограничителем и взаимодействующей поверхностью клинка. Толщина пластины соответствует толщине плашки, обычно в диапазоне 1-1.5 мм. Часть лайнера, которая работает на сжатие намного короче чем у замка Liner Lock, что позволило избежать эффекта продольного изгиба. Поэтому Compression Lock по определению устойчивей и надёжней, чем Liner Lock.

Данный замок достаточно редкий, используется в основном в продукции Premium класса. Наиболее популярным примером является легендарный нож Spyderco Para-Military 2.



Замок для ножей Axis Lock (Axis Assist)

Axis Lock — это штифтовый фиксатор, отличающийся небывалой прочностью и достаточно простой конструкцией. Принцип его действия заключается в том, что веретенообразный штифт при помощи пружин устанавливается перпендикулярно клинку ножа и фиксирует его в крайнем положении. Чтобы вновь сложить нож, необходимо вручную отодвинуть штифт, освобождая лезвие.



Преимущество данного вида ножевого замка состоит в его высокой прочности. Во время одного из испытаний механизма, было установлено, что Axis Lock выдерживает нагрузку 300 кг. Это неудивительно, ведь толщина металлического штифта составляет около 3 мм, а учитывая, что он создает совсем небольшой рычаг, деформировать эту деталь не так-то просто.

Вторым преимуществом ножевого замка Axis Lock является то, что открыть замок легко даже одной рукою. Механизм работает под правую и левую руку. Причем, хотя ножи с таким замком и не являются автоматическими, открыть их можно очень быстро, что особенно ценно в экстремальных ситуациях. А вот случайное изменение положения ножа, его конструкция полностью исключает.

Недостатком замка Axis Lock можно назвать его повышенную требовательность к чистоте. Впрочем, это же свойство характерно и для других штифтовых замков. Ножи с таким фиксатором необходимо периодически чистить и нельзя хранить совместно с предметами, частицы которых могут забиться в замок. Если же соблюдать это простое правило, складной нож с замком Axis Lock прослужит долгие годы, поддерживая надежность и работоспособность ножа.

Замок AXIS Assist был изобретен Benchmade как модификация Axis Lock, снабжен фиксатором-предохранителем. По комфорту и безопасности схож с Axis lock, основная особенность — полуавтоматический механизм, который обеспечивает быстрое раскрытие ножа одной рукой. Встречается только в моделях Benchmade.



Замок для ножей Ball Bearing Lock

Замок Ball Bearing Lock является запатентованной разработкой Spyderco, встречается только в ножах Gerber и Spyderco. По принципу работы Ball Bearing Lock очень схож с Axis Lock. Отличается тем, что в качестве блокировочного элемента используется стальной шарик, который впихивается между неподвижными частями рамки. Многие пользователи отмечают, что данный замок достаточно туго срабатывает и более похож на баловство, чем на инновационную разработку.



Замок для ножей Button Lock

Button Lock стал использоваться для автоматических ножей. Но позже, благодаря его удобству, производители начали оснащать таким фиксатором и другие виды складных ножей. Этот вид ножевого замка считается очень надежным и одним из наиболее прочных.

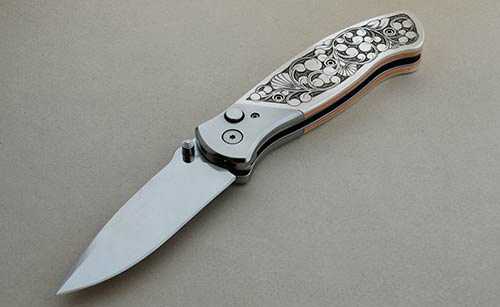

Работа фиксатора Button Lock основана на использовании штифта, состоящего из двух металлических цилиндров разного диаметра. Во время нажатия на кнопку, которая является выступающей из рукоятки частью штифта, более тонкая часть штифта заходит в выемку на клинке и освобождает его. После открытия ножа, лезвие жестко фиксируется широким цилиндром. Таким образом, замок отвечает за фиксацию лезвия ножа в каждом из положений: открытом или закрытом.



Качество замка Button Lock зависит от того, насколько точно подогнаны узкий и широкий цилиндры. Ведь если эти детали недостаточно плотно подогнаны, замок может периодически сбоить. Поэтому компания Ganzo уделяет большое внимание проверке качества всех ножей на этапе сборки и перед упаковкой готовой продукции. Ножи этого производителя изготовлены с соблюдением международных стандартов и прослужат своему владельцу длительный период времени даже при условии ежедневного использования.

Единственным недостатком ножа Button Lock можно назвать его требовательность к чистоте. Как и другие штифтовые механизмы, он восприимчив к попаданию внутрь любой грязи. Поэтому владельцы ножей с замком типа Button Lock должны особенно тщательно следить за их чистотой. Хранить такие ножи лучше всего в чехле.

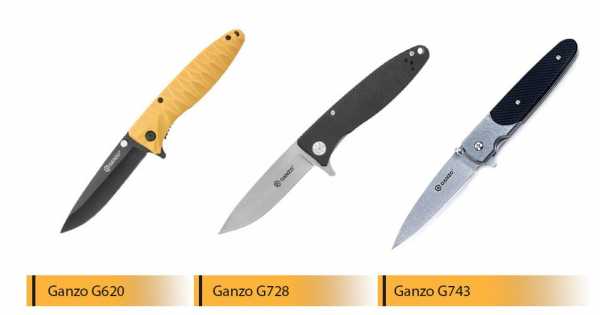

Ассортимент моделей Ganzo с данным типом замка пока очень мал, но они отличаются запоминающим дизайном и высоким качеством сборки.

instr.by

Анатомия складного ножа » Военное обозрение


Урбанизация современного мира привела к росту популярности складных ножей (в просторечии — «складники» или «фолдеры», от английского folder — сложенный предмет). Такой нож компактен и удобен для городского жителя, меньше привлекает внимания, и обычно его ношение абсолютно легально. Он может использоваться для самых разных операций — открывания конвертов и картонных коробок, вскрытия пластиковой упаковки, разрезания скотча и т. п. В критической ситуации он также может быть использован как орудие персональной обороны. Появился даже специальный термин для ножей городского жителя — «нож повседневного ношения» или нож ЕДС (от англоязычной аббревиатуры EDC — Every Day Carring).

Деятельность правозащитных организаций во многих странах мира привела к тому, что складные ножи пришли на замену ножам с фиксированным клинком в правоохранительных органах и даже в специальных подразделениях, действующих в городских условиях. Эти ножи получили название «тактических». Превосходя городские ножа по прочности и надежности, они уступают им по габаритам и весу.

Помимо самообороны они могут использоваться для самых различных операций — взламывания дверей, пробивания офисных перегородок и конечно, резки веревок и т. п. Эти ножи часто используются как вспомогательные ножи в армейских подразделениях, а также как туристические (кемпинговые) ножи или ножи для работы в полевых условиях.

Основные типы фиксаторов клинка

Достижения современной металлургии и неорганической химии, внедрение новых технологий обработки материалов позволяют воплощать в жизнь самые смелые дизайнерские идеи. Тесное взаимодействие ножевых мастеров с экспертами рукопашного боя позволяет создавать оригинальные модели тактических ножей с повышенными боевыми качествами. В результате появляются новые модели складных ножей с необычной формой лезвия, эргономическими рукоятками, дополнительными элементами конструкции, увеличивающими удобство и безопасность использования ножа.

Ножи с повышенныеми режущими свойствами

Идеального ножа не существует. Те или иные конструктивные решения и элементы повышают эксплуатационные качества ножа для выполнения определенных видов работ. Кроме этого не существует и одинаковых людей, они имеют разные размеры руки, у них может быть ведущей правая или левая рука. Для тех, кто не является знатоком в области клинкового оружия, разнообразие конструкций создает известные трудности при выборе ножа под свои потребности.

Конструкция складных ножей

Складные ножи имеют многолетнюю историю и прошли путь от примитивных конструкций до высокотехнологичных изделий, при изготовлении которых используются самые передовые технологии.

Типичный складной нож представляет собой клинок с односторонней заточкой, закрепленный на оси рукоятки. В сложенном состоянии клинок ножа скрыт в рукоятке.

Основными конструктивными элементами ножа являются клинок и рукоятка.

В классическом варианте вращение клинка происходит в плоскости рукоятки. Гораздо менее распространены ножи, в которых ось вращения ножа перпендикулярна плоскости клинка. Такие ножи выглядят очень оригинально, но по надежности уступают ножам классической конструкции. Исключение из этого правила составляют шарнирные ножи с поперечным раскрыванием клинка.

В большинстве складных ножей в открытом состоянии клинок находится на одной линии с рукояткой. Среди складных ножей, предназначенных для личной самообороны, можно найти ножи, в которых клинок может фиксироваться в промежуточном положении — перпендикулярно рукоятке. При этом нож превращается в нож кастетного хвата типа известных «толчковых кинжалов» (push dagger), берущих свое начало от кинжалов скрытого ношения карточных игроков Дикого Запада. Достоинство таких ножей — упрощенная техника нанесения ударов — удар аналогичен удару кулаком.

Компанией «STI» был даже разработан нож «Tai sabaki» (от названия японской техники разворотов тела), в котором клинок может фиксироваться в шести положениях, что позволяет расширить технический арсенал нанесения ударов.

Нож компании STI с фиксацией клинка в нескольких позициях

По принципу открывания ножи можно разделить на ножи:
— с ручным открыванием и закрыванием клинка;
— с полуавтоматическим и автоматическим открыванием клинка;
— полностью автоматические.

В ножах с полуавтоматическим открыванием для приведения клинка в рабочее состояние достаточно немного сдвинуть лезвие ножа, а дальше оно доводится до рабочего состояния специальной пружиной.

Полуавтоматические ножи и нож автомат (справа)

В ножах с автоматическим открыванием для этого нужно только нажать специальную кнопку или откидную спусковую скобу на рукоятке (#4 a). В ножевой литературе такие ножи часто называют «автоматическими» или «ножами-автоматами», хотя это не совсем так, поскольку обратная операция по складыванию клинка выполняется в них вручную. Классическим примером таких ножей является «итальянский стилет» и его многочисленные клоны.

Кнопки открывания полуавтоматических ножей и итальянский стилет

В полностью автоматических ножах как открывание, так и закрывание ножа происходит автоматически. Причем клинок выдвигается из рукоятки по продольной оси клинка (фронтальный выброс клинка), а в закрытом положении полностью убирается в рукоятку. Это позволяет использовать в таких ножах клинки кинжального типа с двусторонней или полуторной заточкой, но накладывает ограничения на ширину клинка — она не может быть больше ширины рукоятки.

Управление процессом открывания/закрывания клинка осуществляется специальным ползунком на рукоятке. Эти ножи обычно имеют характерный люфт клинка. Только специалистам компании «Микротек», известной высоким качеством изготовления ножей, удалось создать автоматические ножи, практически лишенные этого недостатка. Но платой за это является их высокая цена.

Автоматические ножи компании «Микротек»

Законодательство многих стран, в том числе и России, относит автоматические ножи с определенной длиной клинка к категории криминальных, и их ношение в этих странах запрещено. Эти ограничения не распространяются на полуавтоматические ножи.
Для того чтобы избежать риска травмирования при случайном открытии таких ножей в кармане, они часто имеют специальный предохранитель.
Основным достоинством автоматических и полуавтоматических ножей является быстрое приведение их в рабочее состояние одной рукой. Это имеет большое значение в ножевом бое, а также для людей, которые в результате профессиональной деятельности могут действовать только одной рукой.
К недостаткам этих ножей относится повышенная чувствительность к загрязнениям из-за довольно сложной конструкции механизма открывания, а следовательно, и меньшая надежность. Чистка механизма является довольно сложной процедурой, особенно в полностью автоматических ножах, где ее может проводить только квалифицированный персонал. Поэтому автоматические и полуавтоматические ножи мало приспособлены для полевых условий.
Этих недостатков лишены ножи, в которых открывание клинка происходит за счет его силы тяжести («инерционные ножи»). Самым известным из них является нож воздушно-десантных частей вермахта, который в модифицированном варианте выпускается и в наши дни. Нож очень надежен, имеет простую конструкцию и легко разбирается для профилактической чистки.
Фиксирование клинка в открытом положении обеспечивают специальные конструктивные элементы — замки (в англоязычной литературе — lock). Такое фиксирование клинка обеспечивает безопасное использование ножа, особенно при операциях, где необходимо его колющее действие.
На первых примитивных складных ножах фиксатор-замок представлял собой специальный выступ на обухе ножа по типу опасной бритвы. В настоящее время существует много разновидностей этих устройств. Однако наибольшее распространение получили только три типа фиксаторов — back up (замок на обухе клинка), liner lock (замок-полоска) и axis lock (осевой замок), а также их разновидности. Все они позволяют создавать ножи, которые можно открыть только одной рукой, и обеспечивают достаточно надежное закрепление клинка в открытом положении.

Разновидность замка на обухе клинка

Замок на обухе клинка (back up lock) считается наиболее надежным. Но ножи с таким типом фиксатора трудно сложить одной рукой. Помимо этого существует вероятность случайного складывания клинка при сильном сжатии рукоятки.

От этого недостатка свободны ножи, в которых используется разновидность замка back up, которая изначальная использовалась на испанских ножах наваха. Аналогичный замок используется и на южноафриканских «Окапи». В этом замке-фиксаторе клинок стопорится в открытом положении выступом обуха, который входит в отверстие на пружинной планке замка. Для отключения фиксатора в них достаточно потянуть за специальное кольцо. В современных вариантах кольцо заменено более компактной и удобной откидной скобой — рычагом.

Линейный замок (liner lock) по сравнению с предыдущим позволяет закрыть нож одной рукой (справедливости ради следует отметить, что из-за несимметричности конструкции это не совсем удобно делать людям с ведущей левой рукой). Специалисты считают, что по надежности фиксации клинка этот замок уступает замку на обухе клинка — при сильной продольной нагрузке конец полоски-фиксатора может выйти из зацепления с пяткой клинка.
Гораздо менее распространенным является кольцевой замок, который используется на французских ножах «Оринель» (Opinel), которые выпускаются с конца XIX века. Этот замок имеет очень простую конструкцию — кольцо с прорезью. Для разблокировки клинка достаточно повернуть кольцо так, чтобы его прорезь совместилась с линией клинка. Такой же тип замка использован на оригинальном отечественном ноже «Фортель».

Помимо классических, существует очень интересный тип ножей шарнирно-рамочного типа. В этих ножах основным элементом конструкции являются специальные рамки или шарниры, которые одновременно обеспечивают фиксацию клинка. Такие ножи отличаются высокой надежностью запирания клинка в открытом положении, пока нож зажат в руке. Они имеют симметричную форму, благодаря чему одинаково удобны как для правшей, так и левшей.

Рамочные ножи состоят из двух рамок, плоскости вращения которых взаимно перпендикулярны. Среди отечественных ножей к ним относятся «Чижик» мастера Константина Сажина и «Скат» компании «НОКС».

Рамочные ножи «Чижик» и «Скат»

Из шарнирных ножей наиболее известен филиппинский балисонг (нож бабочка) и его антипод, в котором плоскость вращения клинка перпендикулярна продольной оси ножа. Последний является, пожалуй, единственным ножом с поперечным отрыванием лезвия, обеспечивающим очень надежную фиксацию лезвия ножа в открытом состоянии.
Среди шарнирных ножей наиболее сложную конструкцию имеют ножи-пантографы. Типичным их представителем являются немецкий нож «Паратрупер» (Paratrooper) и нож «Power Glide» компании «Smith & Wesson».

Ножи с поперечным вращением клинка

Нож «Паратрупер», запатентованный в Германии в 1938 году, иногда ошибочно называют ножом десантных соединений вермахта. Непременным условием ножей для парашютистов является возможность его открывания одной рукой, а «Паратропер» открыть одной рукой невозможно. Причиной этого заблуждения послужило название ножа, которое переводится как «парашютист». Однако это название связано не с назначением ножа, а с тем, что его открывание напоминает раскрытие купола парашюта. Уникальная особенность этого ножа заключается в том, что длина клинка в открытом состоянии превосходит длину рукоятки.
Основным недостатком шарнирно-рамочных ножей является невозможность открывания ножа одной рукой и сложность конструкции. Единственным ножом этого типа, лишенным этих недостатков, является знаменитый филиппинский нож балисонг (см. «Братишка», № 8, 2012 г.).

Шарнирные ножи

В большинстве складных ножей в сложенном состоянии клинок полностью скрыт в рукоятке ножа. Из рукоятки выступает только часть обуха (по этой причине в складных ножах не используется двусторонняя заточка лезвия). Однако существуют ножи, в которых в сложенном состоянии лезвие вступает из рукоятки, — полускладные ножи. Классическим примером такого ножа являются кинжалы адмирала Д’Эстэна. Такая конструкция сочетает в себе достоинства больших ножей с фиксированным клинком и небольшие габариты складных ножей. Такая конструкция ножей в прошлом веке была достаточно распространенной на охотничьих и егерских ножах. Именно таким ножом срезает ананас с грядки Кузьмич в популярной комедии «Особенности национальной охоты».

Полускадные ножи

Недостатком этих ножей является необходимость использования ножен для их ношения. От них свободны ножи, в которых лезвие убирается в специальный жолоб, выдвигающийся из рукоятки при складывании клинка.
Уникальную конструкцию имел советский нож конструкции А. И. Шилина, заместителя главного конструктора Ковровского завода № 2 им. К. О. Киркижа (Государственный союзный завод № 2). Нож разрабатывался в рамках конкурса по выбору складного ножа для офицерского состава Советской армии, который проводился в 1944 году, и занял на этом конкурсе второе место. По некоторым данным, в 1945 году была изготовлена небольшая пробная серия этих ножей. Однако по неизвестным причинам нож на вооружение так и не поступил. Нож имел клинок с двусторонней заточкой. В сложенном состоянии лезвие на две трети своей длины было скрыто в рукоятке. Для ношения ножа использовались деревянные ножны, внутри которых находились специальные зацепы, обеспечивающие автоматическое выдвижение клинка на полную длину при извлечении ножа. Помимо самого клинка в рукоятке ножа находился стандартный набор инструментов, необходимых в повседневной жизни — шило, штопор, отвертка, консервный нож и открывалка для бутылок.

Офицерский нож конструкции А.И.Шилина и его современный китайский аналог

Идеи, заложенные Шилиным, в наше время были использованы китайцами при разработке специального ножа, стоящего на вооружении китайской полиции.

topwar.ru

Анатомия складного ножа — Мастерок.жж.рф — LiveJournal



Клинок — основная часть ножа. Именно от него зависят режущие и колющие свойства ножа. Основными факторами, определяющими эксплуатационные характеристики клинка, является материал и технология его изготовления, а также его форма и сечение.

Клинки современных складных ножей изготавливаются из коррозионностойких видов стали. На клинках известных производителей марка стали часто выштамповывается на клинке у основания рукоятки. На дешевых ножах часто на клинке можно увидеть надпись — «stainless» или «rostfrei», что означает просто «нержавеющая сталь».

В настоящее время в ножевой индустрии используется несколько десятков различных марок стали. Поскольку в разных странах действуют различные стандарты обозначения марок стали, то одна и та же сталь может иметь разные обозначения. Наиболее распространенные марки сталей, используемые для изготовления клинков складных ножей, приведены в таблице.Для неискушенного пользователя достаточно учитывать тот факт, что чем дороже сталь, тем дольше она держит заточку, но при этом повышается хрупкость режущей кромки и осложнятся правка ножа в домашних условиях.

На качество клинка во многом влияет технология термической закалки стали, используемой производителем. При правильной термической обработке даже относительно дешевые виды стали обеспечивают хорошие режущие качества ножа, и наоборот, даже дорогие виды стали при огрехах в термической обработке не позволят обеспечить хорошее качество клинка. Именно с этим связана высокая стоимость складных ножей известных производителей, имеющих современное оборудование и тщательно следящих за качеством изготовления клинка.

Виды сечения клинка

Твердость режущей кромки выражается в единицах Роквэлла. Обычно клинки складных ножей закаливаются до 42–60 единиц HRC. Чем больше это число — тем большее время нож держит заточку, но за это приходится расплачиваться меньшей стойкостью к ударным нагрузкам и сложностью затачивания ножа. И, наоборот, при низких значениях HRC режущая кромка более пластична, легко точится, но плохо держит заточку. При повышении твердости выше 61 HRC клинок ножей с нормальной толщиной обуха становится очень хрупким. Лезвие клинков, закаленных до значений 42 ед. и менее, имеет низкую прочность и трудно режет обычные материалы. На упаковке ножей этот показатель не приводится. Даже при описании модели на сайте производителя его не всегда можно увидеть.

При эксплуатации ножа необходимо принимать во внимание тот факт, что клинок ножа очень чувствителен к повышению температуры. Именно поэтому не следует ворошить ножом угли костра или использовать для его заточки электроточило для слесарного или столярного инструмента.

Поверхность клинка может быть полированной, матированной, вороненой, хромированной или иметь специальное защитное покрытие.

Полировка повышает стойкость клинка к коррозии, но такая поверхность блестит на солнце, что не совсем приемлемо в тактических ножах.
Матирование повышает антибликовые свойства, но ухудшает коррозионную стойкость ножа.

При воронении клинка на его поверхности создается тонкий слой защитной окисной пленки, при этом клинок приобретает темный цвет.

При хромировании на поверхность клинка наносится тонкий слой хрома, который предотвращает коррозию клинка, но не его режущей кромки.

В современных ножах все большее распространение находит покрытие клинка из синтетических материалов (эпоксидные смолы, тефлон), которые обеспечивают высокую стойкость к воздействию влаги или кислотной и щелочной среды. Поскольку такое покрытие предотвращает бликование клинка на солнце, его часто называют «антибликовым» и оно часто используется для тактических ножей. Недостатком таких покрытий является низкая износостойкость и чувствительность к царапинам.

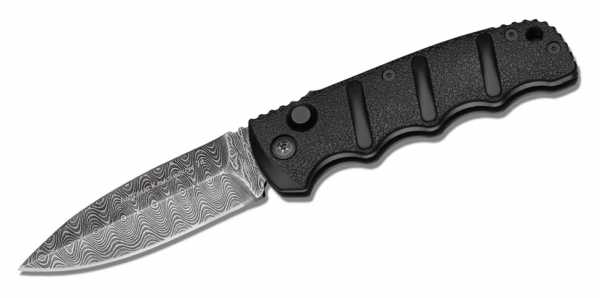

В последнее время с удешевлением промышленного производства дамасской стали все больше клинков изготовляется из нее. Дамасскую стать получают в результате кузнечной сварки нескольких слоев стали с различным содержанием углерода. В результате на поверхности клинка появляется красивый узор. Современное промышленное производство дамасских сталей позволяет заранее спроектировать форму этого узора («мозаичный дамаск»).



Основные части клинка

Сочетание низкоуглеродных полос стали обеспечивающих пластичность, и высокоуглеродных, обеспечивающих твердость режущей кромки, позволяет создавать клинки с отличными эксплуатационными качествами. Кроме этого режущая кромка ножей из дамасской стали имеет микрозубцы, которые повышают режущие способности ножа.

Ножи с клинками из дамасской стали выглядят очень эффектно. Однако следует иметь в виду, что риск получить бракованный клинок из дамасской стали значительно выше, чем при приобретении ножа с обычным стальным клинком. Это обусловлено довольно сложной технологией изготовления такой стали.

Долы, которые часто называют кровостоками, представляют собой продольные выемки вдоль оси клинка и служат для облегчения веса клинка. Одновременно они увеличивают жесткость клинка в поперечном направлении. Иногда они представляют собой сквозные вырезы.

Рикассо — незаточенная часть клинка у рукоятки служит для удобства заточки ножа.

Фальшлезвие пришло от боевых ножей с фиксированным клинком, имеющим полуторную заточку.





Ножи с усиленным острием

В складных ножах используются самые разные формы клинков.
Для выполнения обычных бытовых операций предпочтительны ножи, имеющие прямой клинок или клинок, сходящийся к острию.
Недостатком классической формы клинка является меньшая прочность его у острия, поскольку толщина клинка плавно уменьшается к острию. От этого недостатка свободны клинки в форме «танто» или «модифицированного танто». В начале нынешнего века сначала на ножах с фиксированным клинком, а затем и на складных ножах стала применяться специальная форма клинка с усиленным острием.





Формы клинка

Если от ножа требуются повышенные режущие свойства (ножи для самообороны), используются клинки с лезвием, имеющим выпуклую или волнообразную форму. В конце прошлого — начале нынешнего века в моду вошли ножи с серповидным клинком, который характерен для малазийских ножей керамбит. Такой клинок не разрезает, а вспарывает поверхность цели подобно плугу. Ножи с таким клинком используются для самообороны или для разрезания автомобильных ремней безопасности.

Этим же целям служат ножи, в которых клинок расположен под углом к рукоятке. Эта идея получила свое максимальное развитие в ножах с пистолетной рукояткой компании «STI».

Плосковыгнутый клин обладает высокими эксплуатационными качествами, сочетая прочность клинка и острое лезвие. За счет равномерного распределения усилия хорошо разрезает мягкие материалы большой толщины. Недостатки — сложность заточки, плохо справляется с разрезанием твердых материалов.

Стамесочный профиль — отличается технологичностью и легкостью заточки. Он широко распространен на клинках азиатских ножей. Обладает отличными рубящими свойствами, хорошо разрезает нетолстые материалы.

Плосковогнуный клин и его разновидность плосковогнутый клин с подводом — отличается простотой изготовления, легко правится и точится, отлично выполняет неглубокий рез. Недостатки — низкая механическая прочность, трудности разрезания толстых материалов за счет выступающих боковых ребер.

Клиновидный профиль обладает отличными режущими свойствами. Недостаток — хрупкость режущей кромки и сложность заточки (необходимо затачивать всю плоскость клинка). От этого недостатка свободно клиновидное сечение с подводом.

Пятигранный профиль сочетает технологичность, прочность, хорошие режущие качества, хорошо правится. Недостатки — сложность заточки при восстановлении режущей кромки.

Помимо клинка складные карманные ножи могут иметь дополнительные вспомогательные инструменты — шило, штопор, консервный нож, открывалку для бутылок. В так называемых «швейцарских армейских ножах» (Swiss Army knives) количество таких инструментов может достигать нескольких десятков. Такие многофункциональные ножи получили название «мультитулов».





Ножи с дополнительными элементами

Для самообороны выпускаются также ножи с двумя рабочими лезвиями, которые позволяют поражать цель при прямом и обратном ходе руки без изменения ориентации ножа или смены его хвата.

Пила (серейтор)

Часть лезвия клинка может иметь заточку в виде пилы для разрезания волокнистых материалов. В ножевой литературе такую заточку называют «серейтором» или «серейторной» (от англ. serrated — пилообразный). В ножах самообороны серейторная заточка облегчает прорезание верхней плотной одежды и может выполняться на всей длине лезвия.





Различные виды пилообразной заточки (серейторы)

Конфигурация зубьев этой мини-пилы у разных производителей может быть различной. Наличие серейтора затрудняет заточку лезвия в домашних условиях — для этого необходимо иметь специальный инструмент и навыки работы с ним или же обращаться к соответствующему специалисту.

Конструктивные элементы для открывания ножа

Конструкция большинства современных складных ножей позволяет открывать их одной рукой, как правой, так и левой. Для этого у основания клинка имеются специальные элементы — цилиндрические штифты, плашки круглой или квадратной формы или отверстия в клинке (отверстие круглой формы защищено патентом, принадлежащим американской компании «Спайдерко», и другие компании-производителя вынуждены использовать иные его формы). Открывать удобнее ножи с выступающими элементами — штифтами или плашками, но они уменьшают эффективную длину клинка.

Конструктивные элементы для открывания клинка

В начале этого века на ножах появилось специальное приспособление в виде крючка на обухе, которое обеспечивает автоматическое раскрывание ножа при вытаскивании его из кармана брюк. Владельцам таких ножей следует знать, что если брюки изготовлены из тонкого материала, то после нескольких циклов доставания ножа они скорее всего будут прорваны.





Крючок автоматического открывания ножа

Гораздо реже встречается на современных ножах специальный полукруглый вырез на клинке. Чаще всего он используется в моделях, имеющих несколько рабочих лезвий или инструментов, или в ножах без фиксации лезвия, которые хорошо знакомы старшему поколению по советским временам.



Вырез открывания

Еще одним элементом, облегчающим открывание ножа, является флиппер (от англ. flipper — плавник) — специальный выступ на обухе клинка. Для открывания обычного ножа достаточно немного сдвинуть лезвие, нажимая на флиппер пальцем руки, после чего энергичным маховым движением кисти вывести клинок в рабочее положение. В полуавтоматических ножах необходимость в таком махе отсутствует — доводка клинка до рабочего положения производится пружинным механизмом автоматически.



Флиппер

Кроме этого флиппер играет роль своеобразной гарды, предотвращая соскальзывание руки на клинок.

Конструктивные элементы для более надежного управления ножом

Наиболее распространенным хватом складных ножей является прямой диагональный (фехтовальный) хват. В этом хвате большой палец руки располагается на обухе клинка.



Насечка под большой палец руки

Для более комфортного управления ножом в месте контакта большого пальца руки на обухе клинка выполняется специальная насечка. Насечку может иметь и часть рукоятки, прилегающая к клинку.

Рукоятка

Рукоятки большинства современных ножей имеют пакетную наборную конструкцию, состоящую из внутреннего каркаса (frame) в виде металлических полос-лайнеров (liner) и накладок. Внутри каркаса монтируются элементы фиксации клинка, механизм автоматического открывания (для полуавтоматических и автоматических ножей).

Простые монолитные рукоятки с пазом для клинка или рукоятки из согнутой полосы стали в современных ножах встречаются редко — в основном во французских «Опитель» и африканских «Дук-дук».





Монолитные рукоятки

Раньше соединение частей рукоятки в единое целое осуществлялось с помощью заклепок. Ось клинка также расклепывалась. В современных моделях для этого, как правило, применяются винтовые соединения. Использование винтовых соединений позволяет ликвидировать разбалтывание деталей, появляющееся в процессе эксплуатации ножа, регулировать «мягкость хода клинка», облегчает разборку ножа для профилактических работ.

В большинстве зарубежных складных ножей применяются винты с фигурным шлицом типа «торкс» (torx). Для работы с такими винтами требуется специальный инструмент — отвертки или торцевые ключи с соответствующей головкой. Такие ключи некоторые компании включают в комплект поставки ножа, в противном случае их приходится приобретать дополнительно.

Форма рукоятки, ее сечение, а также текстура накладок определяют удобство и безопасность пользования ножом.

Прямоугольное сечение ножа технологично в производстве, но не удобно при выполнении длительной работы с ножом. Рукоятка с круглым сечением удобно лежит в руке, но она не позволяет на ощупь определить ориентацию ножа. Поэтому наиболее удобны рукоятки овальной формы.





Формы и сечения рукояток

Прямоугольная форма компактна, но при этом не обеспечивает защиты от соскальзывания руки на клинок. Клиновидная форма рукоятки лучше защищает руку при работе кончиком ножа, но при попытке вытащить застрявший в плотном материале нож рука будет соскальзывать с рукоятки. Такую форму часто имеют небольшие перочинные ножи для выполнения мелких бытовых работ.

Вогнутая форма рукоятки обеспечивает более надежный хват, но не совсем удобна. Выпуклая форма рукоятки отлично сидит в руке и комфортна для работы. Именно такую форму рукоятки имеют проверенные временем ножи финского типа.

Еще более удобна рукоятка выпукло-вогнутой формы и такой формы, которая часто используется на тактических ножах.

В современных ножах все чаще используются рукоятки сложной формы, учитывающей эргономику руки. Однако ее конфигурация рассчитывается под руку среднего размера, и человеку с большой или, наоборот, маленькой кистью руки воспользоваться ее преимуществами в полной мере не удастся.

Накладки

Для их изготовления могут использоваться материалы естественного (дерево, кость, рог) и искусственного происхождения (металлы, пластик).

Основное достоинство деревянных накладок – их «теплота» и красота природного материала. В дорогих авторской работы ножах могут использоваться экзотические породы дерева с очень красивой текстурой. Основной недостаток — слабая износо- и влагостойкость. Многослойное лаковое покрытие в некотором роде решает проблему, но при этом снижается надежность удержания ножа в руке.

Еще одним материалом естественного происхождения является рог и кость. Рукоятки из этих материалов хорошо полируются и очень красиво смотрятся. Недостаток — могут растрескиваться и легко царапаются.

Металлические накладки отличаются высокой прочностью, но в холодное время года ножами с такими рукоятками пользоваться неудобно. Кроме этого их трудно удерживать в мокрой или потной руке, даже при наличии на них насечки. В современных ножах для их изготовления используются титановые сплавы на основе алюминия или титана. В дорогих авторских ножах может использоваться и дамасская сталь.

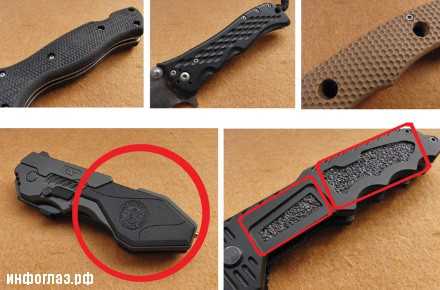

Текстура накладок (вверху) и дополнительные

Материалы на основе синтетических смол позволяют имитировать структуру природных материалов и в то же время избежать присущих им недостатков, хотя и проигрывают им по весу. Одним из самых популярных материалов такого типа является один из видов текстолита — «микарта».

В последнее время все больше используют накладки из различных видов пластика, таких как ABC, Зайтель (Zitel), Кайдекс (Kydex) и др. Эти материалы технологичны, влагостойки, прочны и устойчивы к воздействию внешней среды. Они позволяют изготавливать накладки любой формы с любым рисунком текстуры — от простой шероховатости, присущей самому материалу накладок, или прямоугольной насечки до специально разработанных типов поверхности. Так, в ножах серии «Для тех, кто служит» компании CRKT используется специальная сотовая структура, предотвращающая проскальзывание ножа в руке.

Для этой же цели служат прорезиненные вставки или конструктивные элементы-вставки типа наждачной бумаги.





Отверстия для темляка

В торцевой части рукояток многих моделей складных ножей имеется сквозное круглое отверстие для прикрепления к ней темляка или вытяжного шнура.

Элементы безопасности

Хотя современные конструкции фиксаторов клинка достаточно надежны, тем не менее, как отмечалось выше, существует вероятность случайного складывания клинка. Для предотвращения этого в современных ножах имеются специальные предохранители. Для ножей с замком на обухе они обычно размещаются в зоне выреза рычага фиксации. В моделях с линейным замком они располагаются в передней части рукоятки под большим пальцем руки. Дополнение фиксаторов клинка предохранителями практически превращает нож из складного в нож с фиксированным клинком.





Предохранители на ножах с замком на обухе (вверху) и линейным замком (внизу)

Для безопасного ношения полуавтоматических и автоматических ножей предохранитель должен предотвращать возможность открывания ножа в кармане одежды при случайном воздействии на спусковой механизм. Поэтому в таких ножах предохранитель часто имеет двойное действие — блокирует клинок в закрытом и открытом состоянии.

Зажим для ношения

Практически обязательным атрибутом современных складных ножей является стальной пружинный зажим. В ножевой литературе для его обозначения часто используется термин «клипса» (от англ. clip — зажим, скрепка). Он обеспечивает удобное ношение ножа в карманах одежды или на брючном ремне.

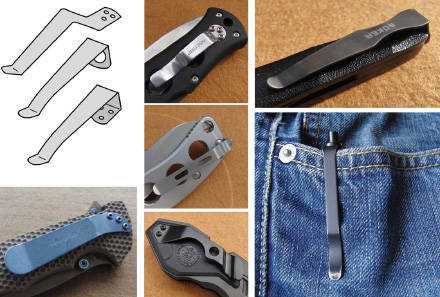

Различные виды зажимов складных ножей

Многие производители ножей выполняют зажим регулируемым — то есть его можно закрепить на разных сторонах рукоятки в зависимости от того, является владелец правшой или левшой. Кроме этого иногда можно менять не только сторону крепления зажима — у основания или на торце. При этом в кармане нож будет ориентирован либо острием вниз, либо — вверх. Некоторые специалисты считают, что при ношении ножа острием вверх существует вероятность пореза при попытке достать нож из кармана, если в силу каких-либо причин лезвие выйдет из рукоятки. В то же время при такой ориентации ножа обеспечивается более быстрое приведение его в рабочее состояние.





Ориентация клинка в кармане одежды при разном расположении клипсы

В некоторых моделях складных ножей место крепления клипсы имеет не Z-образную форму, а форму в виде буквы «Г» или «П». В этом случае при ношении ножа в кармане одежды верхняя часть рукоятки скрыта от внешнего взора — из кармана выступает только пружинная пластина клипсы. Внешне это выглядит как обычная шариковая ручка.

Элементы, расширяющие ударные возможности

В целях самообороны нож можно использовать, и не раскрывая лезвия. В этом случае он используется как ладонная палочка и удар наносится выступающими из кулака частями рукоятки. В тактических ножах и ножах для самообороны торец рукоятки для увеличения эффективности таких ударов часто имеет треугольную форму или специальный ударный элемент в виде цилиндра, конуса или пирамидки.





Ударные выступы на торце рукояток

Завершая обзор конструкций складного ножа, необходимо отметить, что легальность ножа, то есть то, что он не является холодным оружием, по закону может определить только эксперт. Поэтому при приобретении ножа всегда необходимо спросить у продавца копию информационного листка к протоколу сертификационных испытаний (в просторечье его часто называют «сертификатом»). Отсутствие такого документа, что бы ни говорил продавец, может свидетельствовать о том, что понравившийся вам нож не прошел испытаний на принадлежность к холодному оружию. Причем лучше всего, если такие испытания были выполнены головной организацией — «Экспертно-криминаллистическим центром МВД». Копию этого документа лучше всегда иметь при себе, что позволит вам избежать ненужных конфликтов с представителями правоохранительных органов.





Нож с копией информационного листка

Большинство качественных складных ножей на российском ножевом рынке — это продукция зарубежных компаний.
К сожалению, большинство серийных отечественных складных ножей практически по всем параметрам уступают зарубежным и среди них редко можно встретить оригинальные модели.

Российские мастера и ножевые компании предпочитают создавать ножи с фиксированным клинком, и среди них есть очень оригинальные модели, не имеющие аналогов за рубежом, к числу которых можно отнести ножи Виталия Кима, нож «Кондрат», нож НДК-17 (нож диверсанта конструкции Кочергина). Во многом это связано с более сложной технологией и необходимым для нее дорогостоящим оборудованием.

Среди российских мастеров лишь единицы проектируют и выпускают оригинальные складные ножи авторской работы, не уступающие зарубежным (в том числе и по цене). В качестве примера показаны складные ножи уральского мастера Уракова и мастерской братьев Широгоровых.

Быстрые темпы развития российской ножевой индустрии позволяют надеяться на появление отечественных складных ножей, не уступающих зарубежным моделям.

[источники]

Автор Анатолий Фомин

Напоминаю вам, какие еще интересные и экзотические ножи мы с вами уже рассматривали:  КЕРАМБИТ и КХУКУРИ ну и легендарный Японский меч Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия — http://infoglaz.ru/?p=16906

masterok.livejournal.com

Складные ножи — механизмы блокировки.

Если складной нож при работе вдруг самопроизвольно сложится, то не только работа будет испорчена, но и можно получить серьезную травму руки. Чтобы этого не произошло, в современных ножах предусмотрены замки – специальные конструктивные элементы, позволяющие надежно заблокировать клинок в открытом положении.

Первые примитивные ножи в качестве фиксатора имели на пятке клинка специальный выступ, наподобие опасной бритвы. В открытом положении этот выступ оказывался либо внутри рукояти, либо в пазу на ее верхней части. Рука, держащая нож, удерживала и этот выступ и не давала ножу сложиться. Такой тип фиксации до сих пор применяется у некоторых перочинных ножей.

В современных ножах используется множество разновидностей замков. Наибольшее распространение получили фиксаторы трех типов:

•      Замки с фиксацией на обухе клинка — slip joint (слип джойнт) и back lock (бэк лок). В конструктивном плане это самые простые замки. До недавнего времени считались и самыми надежными.

•      Линейные, или лайнерные замки — liner lock (лайнер лок), frame lock (фрейм лок), bolster lock (больстер лок). Это замки, которые конструктивно являются составными частями элементов рукояти.

•      Штифтовые замки — axis lock (аксис лок), ultra lock (ультра лок). Фиксация этими замками осуществляется за счет двигающегося штифта, расположенного перпендикулярно плоскости клинка.

Замки с фиксацией на обухе клинка

Замок «слип джойнт» – один из самых старых и известных. Принцип действия прост. В верхней части пяты клинка делается прямоугольный вырез. На лайнерах рукояти закрепляется спейсер (коромысло). В открытом положении ножа спейсер входит в паз на пятке клинка, давит на горизонтальную часть пятки сверху и сильно прижимает клинок к осевому винту. Все крайне просто. Такая простота конструкции обеспечивает легкость сборки, разборки и чистки ножа.

Из недостатков следует отметить плохо контролируемый процесс закрывания ножа. Чем сильнее спейсер удерживает клинок, тем быстрее и мощнее он падает при закрывании. Нужно быть осторожным и беречь пальцы. Кроме того, замок slip joint не обеспечивает жесткой фиксации: если с усилием надавить на обух клинка, он сложится прямо на пальцы владельца. Поэтому такой нож не подходит для силовой работы.
Этот тип замка использовался в складных ножах советского времени и сейчас часто встречается на ножах компании Victorinox, особенно многофункциональных.

Замок «бэк лок» — усовершенствованный вариант замка «слип джойнт». В нем также имеется прямоугольный паз, который делается на пятке клинка со стороны обуха, и спейсер, форма которого напоминает кочергу. В раскрытом положении короткий конец этой «кочерги» заходит в паз и жестко фиксирует клинок. Чтобы открыть замок, надо надавить на заднюю часть длинного конца «кочерги». Для этого на верхней части рукояти часто делается фигурный вырез, который дает возможность надавить пальцем на нужную часть спейсера. При этом короткий конец выходит из паза и нож можно закрывать.


Замок изобретен американским кузнецом Баком Хойтом, который основал ножевой бренд Buck. Самой известной моделью ножа с таким замком является нож Buck 110.
Замок back lock считается наиболее надежным, но нож с таким фиксатором трудно сложить одной рукой. К недостаткам следует также отнести тот факт, что замок требует жесткой фиксации осевого винта между лайнерами. При появлении люфта следует сразу же подкрутить винты или устранить его легким постукиванием по заклепкам.

Линейные замки

Замок «лайнер-лок» — очень простая и, при этом, надежная конструкция, образованная минимум составляющих. На одном из лайнеров рукояти делается фигурный пропил в виде горизонтальной полосы. Эта полоса и выполняет роль пружины, которая при открывании клинка отгибается внутрь и упирается в пяту клинка. При отжимании пластины в обратное положение нож складывается. Эта подпружиненная пластина – лайнер — очень устойчива к повреждениям и деформациям, поэтому замок приобрел высокую популярность и распространение.
Еще более повышает надежность замка тот факт, что при удержании ножа в ладони большой палец руки дополнительно фиксирует часть лайнера, соприкасающуюся с пяткой.


Линейный замок позволяет закрывать нож одной рукой. Но, из-за асимметричности конструкции, это не очень удобно делать людям с ведущей левой рукой.
Создателем ножа является найфмекер Майкл Уолкер, поэтому многие западные компании используют название Walker Lock.
Известной моделью ножа с таким типом замка является Ontario Rat. Именно liner lock сделал эту модель легкой, надежной и популярной.

Замок «фрейм-лок» — является производным от лайнер-лока. Он используется для ножей, у которых рукоять образованна металлическими плашками. Лайнеров у таких ножей нет, поэтому пропил выполняется прямо на металлической плашке, он и фиксирует клинок в раскрытом положении.
Все больше появляется ножей, у которых одна плашка, с подпружиненной полосой, выполнена из металла, а вторая – из декоративного материала. Так, у популярных ножей компании Zero Tolerance плашка с пружиной выполнена из титана, а другая — из стеклотекстолита G-10.
Из преимуществ замка следует отметить его высокую надежность. Кроме того, замок легко очистить от пыли. Из недостатков следует отметить то, что сборка конструкции требует очень точной подгонки. Поэтому нож с таким типом замка лучше покупать у проверенных производителей. Изобрел замок американский мастер Крис Рив.

Разновидностью «фрейм-лока» является замок «больстер-лок». Этот достаточно редкий замок используется тогда, когда плашки изготавливаются из дорогостоящего металла. В этом случае плоская пружина для фиксации клинка является частью больстера.

Штифтовые замки

Замок «аксис лок» — в качестве фиксатора используется сквозной веретенообразный штифт, установленный перпендикулярно клинку в сквозную прорезь на рукояти. В штифт упирается пружина, которая фиксирует клинок и в открытом, и в закрытом положениях. Чтобы сложить нож, нужно вручную сдвинуть штифт вдоль прорези и освободить клинок. Основное преимущество такого замка – высокая скорость открытия. Достаточно резко взмахнуть рукой и одновременно нажать на шпенек штифта – и нож приходит в открытое положение. Так же быстро происходит и закрытие ножа. Из недостатков следует отметить достаточно сложную процедуру очистки. Такой замок не предназначен для использования в полевых условиях.


Одной из первых этот замок стала использовать компания Benchmade. Сейчас его применяют для своих ножей и другие компании. Большой популярностью пользуются ножи компании Ganzo, оснащенные замками axis lock.

Замок «ультра лок» — отличается от других штифтовых замков тем, что фиксация клинка осуществляется за счет двух штифтов. На пятке клинка имеется полукруглый вырез, в который входит подвижный штифт, как у замка «аксис лок». В верхней части пятки, со стороны обуха, проделан паз, в который и упирается еще один штифт – неподвижный, как у замка «слип пойнт». Такой замок отлично держит нагрузку, в том числе при рубящих ударах. Используется в некоторых моделях ножей компании Cold Steel.

Автоматические замки

Как правило, ножи автоматические имеют замки кнопочного типа — button lock (баттон лок) или plunge lock (плунж лок). Чтобы привести клинок в открытое состояние, нужно только нажать на кнопку, которая и освободит пружину. Клинок моментально выбрасывается из рукояти.

Замок «баттон лок» – этими ножами оснащают автоматические ножи с боковым выбросом клинка, а также ножи с инерционным открыванием клинка. Внешне замок выглядит очень просто, хотя, чтобы он работал четко, требуется точная подгонка всех деталей. В основе замка лежит штифт, который имеет фигурный вырез, и пружина. Кнопка, запускающая механизм действия замка и расположенная на боковой части ножа, это выступающая наружу часть штифта. В закрытом состоянии клинок фиксируется более толстой частью штифта. При нажатии на кнопку штифт сдвигается в сторону, освобождает клинок и дает ход пружине. Та выталкивает клинок и нож приходит в открытое положение. При этом пятка клинка попадает в вырез штифта и прочно им фиксируется. Таким образом, штифт фиксирует замок как в закрытом, так и в открытом положении.


Многие производители используют замок «баттон лок» для ножей с ручным открыванием исключительно для фиксации клинка в открытом положении. Открываться нож может любым способом – с помощью шпенька, шайбы, за ногтевую выемку — и затем фиксируется с помощью этого надежного замка. Для разблокировки достаточно нажать на кнопку и спрятать клинок.
Замок button lock является достаточно надежным и долговечным, но имеет одну особенность – он очень любит чистоту. Следует ограждать его от попадания внутрь какой-либо грязи, поэтому хранить нож лучше в чехле.
Замок button lock используют достаточно широко. Его можно встретить и в дорогих моделях ножей, например, компании Böker, и в бюджетных ножах от Ganzo.

Замок «плунж лок» — на первый взгляд не отличается от «баттон лок». Та же кнопка, при нажатии которой происходит выброс, а затем фиксация клинка. Но если в замке «баттон лок» клинок входит в выемку штифта, то в плунжерном замке подпружиненный штифт заходит в паз на пятке клинка, надежно фиксируя его.

Как видим, механизмы блокировки клинка достаточно разнообразны. Мы рассмотрели только основные. На самом деле их значительно больше, но оставшиеся или менее популярны, или используются лишь в узких сериях ножей, или просто являются модификациями представленных выше. Какая блокировка ножа самая лучшая, самая надежная и самая выносливая? Однозначного ответа на этот вопрос нет. Как и нет ответа, какой нож лучше. Все индивидуально. Ножи с ручным открыванием более долговечны. Автоматические ножи более «быстры».

Лучший складной нож — тот, что не займёт много места, удобен при работе, соответствует предъявляемым требованиям, а в трудную минуту покажет свои прочность и надёжность.

(c) Cekatop.ru

cekatop.ru

Виды замков складных ножей — toomth — LiveJournal


Liner-lock

Liner-lock считается одним из самых древних, а также надежных механизмов ножевых фиксаторов. В его конструкцию входит минимум составляющих, которая отличается высокой прочностью. Высокопрочная пластина – лайнер очень устойчива к повреждению и деформации поэтому и приобрела высокую популярность и распространение в ножевой индустрии разных мировых производителей.
Этот механизм применяется во многих ножах независимо от стиля и дизайна. История данного изобретения датируется началом ХХ века (запатентировано изобретение было примерно 1911 году). Такой тип фиксации лезвия устроен очень просто, что не мешает ему быть максимально эффективным, и именно поэтому считается гениальным изобретением. Суть механизма заключается в том, что переходя в открытое состояние лезвие надёжно фиксируется специальной подпружининой пластиной, посредствам смещения в сторону свободного конца лезвия и жёсткого упирании в заднюю часть лезвия.
В таком положении лезвие надёжно фиксируется и не может самостоятельно закрыться. Если обратить внимание на этот фиксатор в закрытом состоянии, то он находясь в рукояти ножа практически не виден. Для перемещения лезвия в исходное положение, то есть в закрытое состояние ножа, требуется надавить на пластину лайнера большим пальцем руки и перевести его в сторону, позволяя при этом ножу сложиться. Примером высокой надёжности может служить Compression Lock — разновидность linerlock, последняя новинка от Spyderco которая успешно выдерживает порядка около 800кг. на модели Gunting.

Frame-lock

Frame-lock. (Integral-Lock, Mono-lock). Является отдельной разновидностью линейного замка, то есть походным от Лайнера. Преобладающими качествами также являются простота исполнения и надёжность конструкции. Отличительной особенностью является только то, что функцию подпружинной пластины выполняет часть рукояти, которая также перемещается в режимы открытого и закрытого ножа, а также действительно большая прочность.
Сама конструкция включает в себя запирающую пластину, которая в свою очередь является частью другой пластины, образующей рукоятку ножа. Такой механизм реализован в «Benchmade MonoLock» или «Spyderco SpyderCard». Интересным моментом данного механизма является то, что рукоять обычно производится из качественного упругого и прочного материала, таким образом обеспечивая надёжность фиксирования клинка и само собой безопасность удержания в руке. Данный механизм также является очень распространённым в складных ножах.

Back-lock

Конструкция замка типа «бэклок» распространена во многих классических моделях, однако пользуется завидной популярностьию до сих пор. Современный подход исполнения данного замка конструктивно сложнее своих предшественников, однако от этого не менее технологичен, прост и удобен в использовании. Клинок ножа в открытом состоянии, благодаря специальной выямке, жёстко фиксируется функциональной частью специальной стальной детали, которая, находясь в постоянном напряжении от пружины, перемещается в два положения в зависимости от механического воздействия на неё специальной кнопки, состояние которой в свою очередь зависит от того нажата ли она.
Функциональная часть этой детали выполняет функцию блокирующего замка. Данная деталь, он же механизм фиксации, находится в спинке рукояти ножа и разблокируется нажатием на слегка выступающую из нее пластину (кнопку). Для того чтобы сложить нож нужно нажать кнопку, которая воздействует на механизм фиксации отводя его от зажатого состояния и позволит лезвию переместится в сторону слаживания. В любом случае этот механизм очень надёжен и безопасен в использовании. Примером высокой надёжности может служить механизм на Spyderco Chinook — он успешно выдерживает порядка 400 кг. усилия на закрывание.



Axis-lock

Конструкцию данного замка разработали, а позже и запатентировали (AXIS®) эксперты компании «Benchmade». Axis Lock (а также его предшественник Rolling Lock и варианты ArcLock и UltraLock) — основан на запирании лезвия веретенообразным штифтом (с английского «axis» это «ось» или «вал»), расположенным перпендикулярно плоскости лезвия и сдвигающимся под действием пружин. Подпружиненный штифт находясь в специальных, отведённых для него выемках лезвия, удерживает его и в открытом и в закрытом состоянии. Замок лишен опасности случайного непреднамеренного открывания из-за сильного сжатия рукояти.
Он прочный и надежный, однако грязь, попавшая в механизм, может привести к повреждению работоспособности механизма. Также существует вероятность поломок миниатюрных пружинок, входящих в его состав. Тогда замок перестает действовать. В любом случае он также очень удобен в использовании так как его можно привести в действие любой рукой минимальными усилиями.


Plunge-Lock

Plunge-Lock — встречается во многих автоматических ножах с выходом лезвия через боковое отверствие. Запирание осуществляется подпружиненным штифтом, расположенным перпендикулярно плоскости лезвия. Момент фиксации происходит когда штифт входит в выемку или отверстие в задней части (пятке) лезвия. Механизм также надёжен при условии непопадания в него грязи.


Arc-lock

Arc-lock. Принципы механизма этого замка очень схожи с принципами действия замка «Аксис», однако разработан он другим лидером ножевого рынка — компанией SOG, производящей ножи для использования специализированными военизированными подразделениями. Самопроизвольное раскрытие ножа сводится к невозможности из за того что надёжно запирающий элемент этой конструкции подпружинен специальными пружинами и находится в постоянном давлении на заднюю часть клинка (пятку). В связи с этим клинок надежно удерживается в рукояти даже в сложенном состоянии. Этот тип замка естественно распространен на моделях компании SOG и приобрёл популярность.

Semi-lock

Semi-lock. Считается редким видом замка и встречается на ножах французской фирмы «Laguiole». Механизм похож на «бэклок» однако отличительной особенностью этого замка является то, что лезвие ножа фиксируется специальной выделяющейся частью системы, которая попадает в выемку на задней части клинка. С помощью кнопки на рукояти эта выделяющаяся часть приподнимается, давая при этом клинку переходить в обратное положение. На сегодняшний день такой механизм уже не пользуется популярностью в связи с большей функциональностью других механизмов.

P.S. retex: тут не сагласен в корне,лазерман использует такие замки для фиксации доп инструмента(фото ниже)

Blade-Lock

Blade-Lock – относительно новый запатентованный механизм замка компанией CRKT, которая выпустила серию ножей с таким же названием. Запирает лезвие не только в открытом, но и в сложенном состояниях и одновременно является способом открывания ножа одной рукой. Испытания экспертов компании подтвердили его надёжность, однако только на механическом оборудовании, оставив пользователям возможность самостоятельно определиться достойный ли он конкурент среди других ножевых фиксаторов.

Ultra-Lock

Ultra-Lock является вариантом системы «Аксис», разработанный и внедрённый американской компанией ColdSteel. Компания стала выпускать последние модели своих ножей с этой системой. Идея фиксирования состоит в том, что основной элемент – стержень является блокирующей частью клинка и запирает лезвие. В свою очередь этот стержень поджат омегаобразными пружинами и упирается в предназначенный для него фигурный вырез в самом хвостовике.


Levitator-lock

Levitator-lock. Этот тип замка используется в ножах компании «Benchmade». Механизм очень продуман, технологичен и конструктивно сложен. Однако разработка такого варианта фиксации экспертами «Benchmade» преследовало только одну цель – максимальная эффективность и безопасность для обладателя ножа. Идея достаточно интересная и современна – при нажатии на центральную часть платины фиксатора один из её участков, снабженный специальным выступом, перемещается по направлению из специально отведённых для него отверствий, вследствии чего выступ выходит из отверстия на лезвии и таким образом полностью разблокирует его.
При обратном действии выступ входит в специальный ступенчатый вырез клинка, обеспечивая правильное и лёгкое закрытие. Зачастую он встречается на технологичных стильных ножах фирмы «Benchmade».


Button-lock

Button-lock. Достаточно удобная и простая система фиксации. Реализована возможность открывания и закрывания лезвия ножа одной рукой. Сам механизм представляет собой кнопку, состоящую из двух цилиндров, толстого и тонкого. В рабочем положении толстый по диаметру цилиндр стоит в выемке на клинке, не давая поворачиваться клинку на оси, блокируя лезвие. Встречается в ножах компании Boker.


Balisong

Balisong. Балисонг-замок это простой механизм фиксации, который фиксирует клинок ножа-бабочки, замок рамочного типа, ультралок — разновидность лайнерлока.


Ну и на следенькое

Slide-Lock

toomth.livejournal.com

Виды замков складных ножей — БАШНЯ ИЗ СЛОНОВОЙ КОСТИ — LiveJournal



Liner-lock

Liner-lock считается одним из самых древних, а также надежных механизмов ножевых фиксаторов. В его конструкцию входит минимум составляющих, которая отличается высокой прочностью. Высокопрочная пластина – лайнер очень устойчива к повреждению и деформации поэтому и приобрела высокую популярность и распространение в ножевой индустрии разных мировых производителей.

Этот механизм применяется во многих ножах независимо от стиля и дизайна. История данного изобретения датируется началом ХХ века (запатентировано изобретение было примерно 1911 году). Такой тип фиксации лезвия устроен очень просто, что не мешает ему быть максимально эффективным, и именно поэтому считается гениальным изобретением. Суть механизма заключается в том, что переходя в открытое состояние лезвие надёжно фиксируется специальной подпружининой пластиной, посредствам смещения в сторону свободного конца лезвия и жёсткого упирании в заднюю часть лезвия.

В таком положении лезвие надёжно фиксируется и не может самостоятельно закрыться. Если обратить внимание на этот фиксатор в закрытом состоянии, то он находясь в рукояти ножа практически не виден. Для перемещения лезвия в исходное положение, то есть в закрытое состояние ножа, требуется надавить на пластину лайнера большим пальцем руки и перевести его в сторону, позволяя при этом ножу сложиться. Примером высокой надёжности может служить Compression Lock — разновидность linerlock, последняя новинка от Spyderco которая успешно выдерживает порядка около 800кг. на модели Gunting.



Frame-lock

Frame-lock. (Integral-Lock, Mono-lock). Является отдельной разновидностью линейного замка, то есть походным от Лайнера. Преобладающими качествами также являются простота исполнения и надёжность конструкции. Отличительной особенностью является только то, что функцию подпружинной пластины выполняет часть рукояти, которая также перемещается в режимы открытого и закрытого ножа, а также действительно большая прочность.

Сама конструкция включает в себя запирающую пластину, которая в свою очередь является частью другой пластины, образующей рукоятку ножа. Такой механизм реализован в «Benchmade MonoLock» или «Spyderco SpyderCard». Интересным моментом данного механизма является то, что рукоять обычно производится из качественного упругого и прочного материала, таким образом обеспечивая надёжность фиксирования клинка и само собой безопасность удержания в руке. Данный механизм также является очень распространённым в складных ножах.



Back-lock

Конструкция замка типа «бэклок» распространена во многих классических моделях, однако пользуется завидной популярностьию до сих пор. Современный подход исполнения данного замка конструктивно сложнее своих предшественников, однако от этого не менее технологичен, прост и удобен в использовании. Клинок ножа в открытом состоянии, благодаря специальной выямке, жёстко фиксируется функциональной частью специальной стальной детали, которая, находясь в постоянном напряжении от пружины, перемещается в два положения в зависимости от механического воздействия на неё специальной кнопки, состояние которой в свою очередь зависит от того нажата ли она.

Функциональная часть этой детали выполняет функцию блокирующего замка. Данная деталь, он же механизм фиксации, находится в спинке рукояти ножа и разблокируется нажатием на слегка выступающую из нее пластину (кнопку). Для того чтобы сложить нож нужно нажать кнопку, которая воздействует на механизм фиксации отводя его от зажатого состояния и позволит лезвию переместится в сторону слаживания. В любом случае этот механизм очень надёжен и безопасен в использовании. Примером высокой надёжности может служить механизм на Spyderco Chinook — он успешно выдерживает порядка 400 кг. усилия на закрывание.


Axis-lock

Конструкцию данного замка разработали, а позже и запатентировали (AXIS®) эксперты компании «Benchmade». Axis Lock (а также его предшественник Rolling Lock и варианты ArcLock и UltraLock) — основан на запирании лезвия веретенообразным штифтом (с английского «axis» это «ось» или «вал»), расположенным перпендикулярно плоскости лезвия и сдвигающимся под действием пружин. Подпружиненный штифт находясь в специальных, отведённых для него выемках лезвия, удерживает его и в открытом и в закрытом состоянии. Замок лишен опасности случайного непреднамеренного открывания из-за сильного сжатия рукояти.

Он прочный и надежный, однако грязь, попавшая в механизм, может привести к повреждению работоспособности механизма. Также существует вероятность поломок миниатюрных пружинок, входящих в его состав. Тогда замок перестает действовать. В любом случае он также очень удобен в использовании так как его можно привести в действие любой рукой минимальными усилиями.


Plunge-Lock

Plunge-Lock — встречается во многих автоматических ножах с выходом лезвия через боковое отверствие. Запирание осуществляется подпружиненным штифтом, расположенным перпендикулярно плоскости лезвия. Момент фиксации происходит когда штифт входит в выемку или отверстие в задней части (пятке) лезвия. Механизм также надёжен при условии непопадания в него грязи.


Arc-lock

Arc-lock. Принципы механизма этого замка очень схожи с принципами действия замка «Аксис», однако разработан он другим лидером ножевого рынка — компанией SOG, производящей ножи для использования специализированными военизированными подразделениями. Самопроизвольное раскрытие ножа сводится к невозможности из за того что надёжно запирающий элемент этой конструкции подпружинен специальными пружинами и находится в постоянном давлении на заднюю часть клинка (пятку). В связи с этим клинок надежно удерживается в рукояти даже в сложенном состоянии. Этот тип замка естественно распространен на моделях компании SOG и приобрёл популярность.


Semi-lock

Semi-lock. Считается редким видом замка и встречается на ножах французской фирмы «Laguiole». Механизм похож на «бэклок» однако отличительной особенностью этого замка является то, что лезвие ножа фиксируется специальной выделяющейся частью системы, которая попадает в выемку на задней части клинка. С помощью кнопки на рукояти эта выделяющаяся часть приподнимается, давая при этом клинку переходить в обратное положение. На сегодняшний день такой механизм уже не пользуется популярностью в связи с большей функциональностью других механизмов.


P.S. retex: тут не сагласен в корне,лазерман использует такие замки для фиксации доп инструмента(фото ниже)


Blade-Lock

Blade-Lock – относительно новый запатентованный механизм замка компанией CRKT, которая выпустила серию ножей с таким же названием. Запирает лезвие не только в открытом, но и в сложенном состояниях и одновременно является способом открывания ножа одной рукой. Испытания экспертов компании подтвердили его надёжность, однако только на механическом оборудовании, оставив пользователям возможность самостоятельно определиться достойный ли он конкурент среди других ножевых фиксаторов.


Ultra-Lock

Ultra-Lock является вариантом системы «Аксис», разработанный и внедрённый американской компанией ColdSteel. Компания стала выпускать последние модели своих ножей с этой системой. Идея фиксирования состоит в том, что основной элемент – стержень является блокирующей частью клинка и запирает лезвие. В свою очередь этот стержень поджат омегаобразными пружинами и упирается в предназначенный для него фигурный вырез в самом хвостовике.


Levitator-lock

Levitator-lock. Этот тип замка используется в ножах компании «Benchmade». Механизм очень продуман, технологичен и конструктивно сложен. Однако разработка такого варианта фиксации экспертами «Benchmade» преследовало только одну цель – максимальная эффективность и безопасность для обладателя ножа. Идея достаточно интересная и современна – при нажатии на центральную часть платины фиксатора один из её участков, снабженный специальным выступом, перемещается по направлению из специально отведённых для него отверствий, вследствии чего выступ выходит из отверстия на лезвии и таким образом полностью разблокирует его.

При обратном действии выступ входит в специальный ступенчатый вырез клинка, обеспечивая правильное и лёгкое закрытие. Зачастую он встречается на технологичных стильных ножах фирмы «Benchmade».


Button-lock

Button-lock. Достаточно удобная и простая система фиксации. Реализована возможность открывания и закрывания лезвия ножа одной рукой. Сам механизм представляет собой кнопку, состоящую из двух цилиндров, толстого и тонкого. В рабочем положении толстый по диаметру цилиндр стоит в выемке на клинке, не давая поворачиваться клинку на оси, блокируя лезвие. Встречается в ножах компании Boker.


Balisong

Balisong. Балисонг-замок это простой механизм фиксации, который фиксирует клинок ножа-бабочки, замок рамочного типа, ультралок — разновидность лайнерлока.


Slide-Lock

Slide-Lock – также очень редкий механизм замка. Встречается в моделях American Sliders. Однако принцип его действия можно наблюдать на офисном резаке для бумаги с выдвигающимся лезвием.


http://knife.kasumi.ru/stati/vidy_zamkov_skladnyh_nozhei_chast_1/

Из журнала worldknife

zarev-grad.livejournal.com

Анатомия складного ножа » Военное обозрение


Клинок — основная часть ножа. Именно от него зависят режущие и колющие свойства ножа. Основными факторами, определяющими эксплуатационные характеристики клинка, является материал и технология его изготовления, а также его форма и сечение.

Виды сечения клинка

Клинки современных складных ножей изготавливаются из коррозионностойких видов стали. На клинках известных производителей марка стали часто выштамповывается на клинке у основания рукоятки. На дешевых ножах часто на клинке можно увидеть надпись — «stainless» или «rostfrei», что означает просто «нержавеющая сталь».

В настоящее время в ножевой индустрии используется несколько десятков различных марок стали. Поскольку в разных странах действуют различные стандарты обозначения марок стали, то одна и та же сталь может иметь разные обозначения. Наиболее распространенные марки сталей, используемые для изготовления клинков складных ножей, приведены в таблице.

Для неискушенного пользователя достаточно учитывать тот факт, что чем дороже сталь, тем дольше она держит заточку, но при этом повышается хрупкость режущей кромки и осложнятся правка ножа в домашних условиях.

На качество клинка во многом влияет технология термической закалки стали, используемой производителем. При правильной термической обработке даже относительно дешевые виды стали обеспечивают хорошие режущие качества ножа, и наоборот, даже дорогие виды стали при огрехах в термической обработке не позволят обеспечить хорошее качество клинка. Именно с этим связана высокая стоимость складных ножей известных производителей, имеющих современное оборудование и тщательно следящих за качеством изготовления клинка.

Твердость режущей кромки выражается в единицах Роквэлла. Обычно клинки складных ножей закаливаются до 42–60 единиц HRC. Чем больше это число — тем большее время нож держит заточку, но за это приходится расплачиваться меньшей стойкостью к ударным нагрузкам и сложностью затачивания ножа. И, наоборот, при низких значениях HRC режущая кромка более пластична, легко точится, но плохо держит заточку. При повышении твердости выше 61 HRC клинок ножей с нормальной толщиной обуха становится очень хрупким. Лезвие клинков, закаленных до значений 42 ед. и менее, имеет низкую прочность и трудно режет обычные материалы. На упаковке ножей этот показатель не приводится. Даже при описании модели на сайте производителя его не всегда можно увидеть.

При эксплуатации ножа необходимо принимать во внимание тот факт, что клинок ножа очень чувствителен к повышению температуры. Именно поэтому не следует ворошить ножом угли костра или использовать для его заточки электроточило для слесарного или столярного инструмента.

Поверхность клинка может быть полированной, матированной, вороненой, хромированной или иметь специальное защитное покрытие.

Полировка повышает стойкость клинка к коррозии, но такая поверхность блестит на солнце, что не совсем приемлемо в тактических ножах.
Матирование повышает антибликовые свойства, но ухудшает коррозионную стойкость ножа.

При воронении клинка на его поверхности создается тонкий слой защитной окисной пленки, при этом клинок приобретает темный цвет.

При хромировании на поверхность клинка наносится тонкий слой хрома, который предотвращает коррозию клинка, но не его режущей кромки.

В современных ножах все большее распространение находит покрытие клинка из синтетических материалов (эпоксидные смолы, тефлон), которые обеспечивают высокую стойкость к воздействию влаги или кислотной и щелочной среды. Поскольку такое покрытие предотвращает бликование клинка на солнце, его часто называют «антибликовым» и оно часто используется для тактических ножей. Недостатком таких покрытий является низкая износостойкость и чувствительность к царапинам.

В последнее время с удешевлением промышленного производства дамасской стали все больше клинков изготовляется из нее. Дамасскую сталь получают в результате кузнечной сварки нескольких слоев стали с различным содержанием углерода. В результате на поверхности клинка появляется красивый узор. Современное промышленное производство дамасских сталей позволяет заранее спроектировать форму этого узора («мозаичный дамаск»).

Основные части клинка

Сочетание низкоуглеродных полос стали обеспечивающих пластичность, и высокоуглеродных, обеспечивающих твердость режущей кромки, позволяет создавать клинки с отличными эксплуатационными качествами. Кроме этого режущая кромка ножей из дамасской стали имеет микрозубцы, которые повышают режущие способности ножа.

Ножи с клинками из дамасской стали выглядят очень эффектно. Однако следует иметь в виду, что риск получить бракованный клинок из дамасской стали значительно выше, чем при приобретении ножа с обычным стальным клинком. Это обусловлено довольно сложной технологией изготовления такой стали.

Долы, которые часто называют кровостоками, представляют собой продольные выемки вдоль оси клинка и служат для облегчения веса клинка. Одновременно они увеличивают жесткость клинка в поперечном направлении. Иногда они представляют собой сквозные вырезы.

Рикассо — незаточенная часть клинка у рукоятки служит для удобства заточки ножа.

Фальшлезвие пришло от боевых ножей с фиксированным клинком, имеющим полуторную заточку.

Ножи с усиленным острием

В складных ножах используются самые разные формы клинков.
Для выполнения обычных бытовых операций предпочтительны ножи, имеющие прямой клинок или клинок, сходящийся к острию.
Недостатком классической формы клинка является меньшая прочность его у острия, поскольку толщина клинка плавно уменьшается к острию. От этого недостатка свободны клинки в форме «танто» или «модифицированного танто». В начале нынешнего века сначала на ножах с фиксированным клинком, а затем и на складных ножах стала применяться специальная форма клинка с усиленным острием.

Формы клинка

Если от ножа требуются повышенные режущие свойства (ножи для самообороны), используются клинки с лезвием, имеющим выпуклую или волнообразную форму. В конце прошлого — начале нынешнего века в моду вошли ножи с серповидным клинком, который характерен для малазийских ножей керамбит. Такой клинок не разрезает, а вспарывает поверхность цели подобно плугу. Ножи с таким клинком используются для самообороны или для разрезания автомобильных ремней безопасности.

Этим же целям служат ножи, в которых клинок расположен под углом к рукоятке. Эта идея получила свое максимальное развитие в ножах с пистолетной рукояткой компании «STI».

Плосковыгнутый клин обладает высокими эксплуатационными качествами, сочетая прочность клинка и острое лезвие. За счет равномерного распределения усилия хорошо разрезает мягкие материалы большой толщины. Недостатки — сложность заточки, плохо справляется с разрезанием твердых материалов.

Стамесочный профиль — отличается технологичностью и легкостью заточки. Он широко распространен на клинках азиатских ножей. Обладает отличными рубящими свойствами, хорошо разрезает нетолстые материалы.

Плосковогнуный клин и его разновидность плосковогнутый клин с подводом — отличается простотой изготовления, легко правится и точится, отлично выполняет неглубокий рез. Недостатки — низкая механическая прочность, трудности разрезания толстых материалов за счет выступающих боковых ребер.

Клиновидный профиль обладает отличными режущими свойствами. Недостаток — хрупкость режущей кромки и сложность заточки (необходимо затачивать всю плоскость клинка). От этого недостатка свободно клиновидное сечение с подводом.

Пятигранный профиль сочетает технологичность, прочность, хорошие режущие качества, хорошо правится. Недостатки — сложность заточки при восстановлении режущей кромки.

Помимо клинка складные карманные ножи могут иметь дополнительные вспомогательные инструменты — шило, штопор, консервный нож, открывалку для бутылок. В так называемых «швейцарских армейских ножах» (Swiss Army knives) количество таких инструментов может достигать нескольких десятков. Такие многофункциональные ножи получили название «мультитулов».

Ножи с дополнительными элементами

Для самообороны выпускаются также ножи с двумя рабочими лезвиями, которые позволяют поражать цель при прямом и обратном ходе руки без изменения ориентации ножа или смены его хвата.

Пила (серейтор)

Часть лезвия клинка может иметь заточку в виде пилы для разрезания волокнистых материалов. В ножевой литературе такую заточку называют «серейтором» или «серейторной» (от англ. serrated — пилообразный). В ножах самообороны серейторная заточка облегчает прорезание верхней плотной одежды и может выполняться на всей длине лезвия.

Различные виды пилообразной заточки (серейторы)

Конфигурация зубьев этой мини-пилы у разных производителей может быть различной. Наличие серейтора затрудняет заточку лезвия в домашних условиях — для этого необходимо иметь специальный инструмент и навыки работы с ним или же обращаться к соответствующему специалисту.

Конструктивные элементы для открывания ножа

Конструкция большинства современных складных ножей позволяет открывать их одной рукой, как правой, так и левой. Для этого у основания клинка имеются специальные элементы — цилиндрические штифты, плашки круглой или квадратной формы или отверстия в клинке (отверстие круглой формы защищено патентом, принадлежащим американской компании «Спайдерко», и другие компании-производителя вынуждены использовать иные его формы). Открывать удобнее ножи с выступающими элементами — штифтами или плашками, но они уменьшают эффективную длину клинка.

Конструктивные элементы для открывания клинка

В начале этого века на ножах появилось специальное приспособление в виде крючка на обухе, которое обеспечивает автоматическое раскрывание ножа при вытаскивании его из кармана брюк. Владельцам таких ножей следует знать, что если брюки изготовлены из тонкого материала, то после нескольких циклов доставания ножа они скорее всего будут прорваны.

Крючок автоматического открывания ножа

Гораздо реже встречается на современных ножах специальный полукруглый вырез на клинке. Чаще всего он используется в моделях, имеющих несколько рабочих лезвий или инструментов, или в ножах без фиксации лезвия, которые хорошо знакомы старшему поколению по советским временам.

Вырез открывания

Еще одним элементом, облегчающим открывание ножа, является флиппер (от англ. flipper — плавник) — специальный выступ на обухе клинка. Для открывания обычного ножа достаточно немного сдвинуть лезвие, нажимая на флиппер пальцем руки, после чего энергичным маховым движением кисти вывести клинок в рабочее положение. В полуавтоматических ножах необходимость в таком махе отсутствует — доводка клинка до рабочего положения производится пружинным механизмом автоматически.

Флиппер

Кроме этого флиппер играет роль своеобразной гарды, предотвращая соскальзывание руки на клинок.

Конструктивные элементы для более надежного управления ножом

Наиболее распространенным хватом складных ножей является прямой диагональный (фехтовальный) хват. В этом хвате большой палец руки располагается на обухе клинка.

Насечка под большой палец руки

Для более комфортного управления ножом в месте контакта большого пальца руки на обухе клинка выполняется специальная насечка. Насечку может иметь и часть рукоятки, прилегающая к клинку.

Рукоятка

Рукоятки большинства современных ножей имеют пакетную наборную конструкцию, состоящую из внутреннего каркаса (frame) в виде металлических полос-лайнеров (liner) и накладок. Внутри каркаса монтируются элементы фиксации клинка, механизм автоматического открывания (для полуавтоматических и автоматических ножей).

Простые монолитные рукоятки с пазом для клинка или рукоятки из согнутой полосы стали в современных ножах встречаются редко — в основном во французских «Опитель» и африканских «Дук-дук».

Монолитные рукоятки

Раньше соединение частей рукоятки в единое целое осуществлялось с помощью заклепок. Ось клинка также расклепывалась. В современных моделях для этого, как правило, применяются винтовые соединения. Использование винтовых соединений позволяет ликвидировать разбалтывание деталей, появляющееся в процессе эксплуатации ножа, регулировать «мягкость хода клинка», облегчает разборку ножа для профилактических работ.

В большинстве зарубежных складных ножей применяются винты с фигурным шлицом типа «торкс» (torx). Для работы с такими винтами требуется специальный инструмент — отвертки или торцевые ключи с соответствующей головкой. Такие ключи некоторые компании включают в комплект поставки ножа, в противном случае их приходится приобретать дополнительно.

Форма рукоятки, ее сечение, а также текстура накладок определяют удобство и безопасность пользования ножом.

Прямоугольное сечение ножа технологично в производстве, но не удобно при выполнении длительной работы с ножом. Рукоятка с круглым сечением удобно лежит в руке, но она не позволяет на ощупь определить ориентацию ножа. Поэтому наиболее удобны рукоятки овальной формы.

Формы и сечения рукояток

Прямоугольная форма компактна, но при этом не обеспечивает защиты от соскальзывания руки на клинок. Клиновидная форма рукоятки лучше защищает руку при работе кончиком ножа, но при попытке вытащить застрявший в плотном материале нож рука будет соскальзывать с рукоятки. Такую форму часто имеют небольшие перочинные ножи для выполнения мелких бытовых работ.

Вогнутая форма рукоятки обеспечивает более надежный хват, но не совсем удобна. Выпуклая форма рукоятки отлично сидит в руке и комфортна для работы. Именно такую форму рукоятки имеют проверенные временем ножи финского типа.

Еще более удобна рукоятка выпукло-вогнутой формы и такой формы, которая часто используется на тактических ножах.

В современных ножах все чаще используются рукоятки сложной формы, учитывающей эргономику руки. Однако ее конфигурация рассчитывается под руку среднего размера, и человеку с большой или, наоборот, маленькой кистью руки воспользоваться ее преимуществами в полной мере не удастся.

Накладки

Для их изготовления могут использоваться материалы естественного (дерево, кость, рог) и искусственного происхождения (металлы, пластик).

Основное достоинство деревянных накладок – их «теплота» и красота природного материала. В дорогих авторской работы ножах могут использоваться экзотические породы дерева с очень красивой текстурой. Основной недостаток — слабая износо- и влагостойкость. Многослойное лаковое покрытие в некотором роде решает проблему, но при этом снижается надежность удержания ножа в руке.

Еще одним материалом естественного происхождения является рог и кость. Рукоятки из этих материалов хорошо полируются и очень красиво смотрятся. Недостаток — могут растрескиваться и легко царапаются.

Металлические накладки отличаются высокой прочностью, но в холодное время года ножами с такими рукоятками пользоваться неудобно. Кроме этого их трудно удерживать в мокрой или потной руке, даже при наличии на них насечки. В современных ножах для их изготовления используются титановые сплавы на основе алюминия или титана. В дорогих авторских ножах может использоваться и дамасская сталь.

Текстура накладок (вверху) и дополнительные

Материалы на основе синтетических смол позволяют имитировать структуру природных материалов и в то же время избежать присущих им недостатков, хотя и проигрывают им по весу. Одним из самых популярных материалов такого типа является один из видов текстолита — «микарта».

В последнее время все больше используют накладки из различных видов пластика, таких как ABC, Зайтель (Zitel), Кайдекс (Kydex) и др. Эти материалы технологичны, влагостойки, прочны и устойчивы к воздействию внешней среды. Они позволяют изготавливать накладки любой формы с любым рисунком текстуры — от простой шероховатости, присущей самому материалу накладок, или прямоугольной насечки до специально разработанных типов поверхности. Так, в ножах серии «Для тех, кто служит» компании CRKT используется специальная сотовая структура, предотвращающая проскальзывание ножа в руке.

Для этой же цели служат прорезиненные вставки или конструктивные элементы-вставки типа наждачной бумаги.

Отверстия для темляка

В торцевой части рукояток многих моделей складных ножей имеется сквозное круглое отверстие для прикрепления к ней темляка или вытяжного шнура.

Элементы безопасности

Хотя современные конструкции фиксаторов клинка достаточно надежны, тем не менее, как отмечалось выше, существует вероятность случайного складывания клинка. Для предотвращения этого в современных ножах имеются специальные предохранители. Для ножей с замком на обухе они обычно размещаются в зоне выреза рычага фиксации. В моделях с линейным замком они располагаются в передней части рукоятки под большим пальцем руки. Дополнение фиксаторов клинка предохранителями практически превращает нож из складного в нож с фиксированным клинком.

Предохранители на ножах с замком на обухе (вверху) и линейным замком (внизу)

Для безопасного ношения полуавтоматических и автоматических ножей предохранитель должен предотвращать возможность открывания ножа в кармане одежды при случайном воздействии на спусковой механизм. Поэтому в таких ножах предохранитель часто имеет двойное действие — блокирует клинок в закрытом и открытом состоянии.

Зажим для ношения

Практически обязательным атрибутом современных складных ножей является стальной пружинный зажим. В ножевой литературе для его обозначения часто используется термин «клипса» (от англ. clip — зажим, скрепка). Он обеспечивает удобное ношение ножа в карманах одежды или на брючном ремне.

Различные виды зажимов складных ножей

Многие производители ножей выполняют зажим регулируемым — то есть его можно закрепить на разных сторонах рукоятки в зависимости от того, является владелец правшой или левшой. Кроме этого иногда можно менять не только сторону крепления зажима — у основания или на торце. При этом в кармане нож будет ориентирован либо острием вниз, либо — вверх. Некоторые специалисты считают, что при ношении ножа острием вверх существует вероятность пореза при попытке достать нож из кармана, если в силу каких-либо причин лезвие выйдет из рукоятки. В то же время при такой ориентации ножа обеспечивается более быстрое приведение его в рабочее состояние.

Ориентация клинка в кармане одежды при разном расположении клипсы

В некоторых моделях складных ножей место крепления клипсы имеет не Z-образную форму, а форму в виде буквы «Г» или «П». В этом случае при ношении ножа в кармане одежды верхняя часть рукоятки скрыта от внешнего взора — из кармана выступает только пружинная пластина клипсы. Внешне это выглядит как обычная шариковая ручка.

Элементы, расширяющие ударные возможности

В целях самообороны нож можно использовать, и не раскрывая лезвия. В этом случае он используется как ладонная палочка и удар наносится выступающими из кулака частями рукоятки. В тактических ножах и ножах для самообороны торец рукоятки для увеличения эффективности таких ударов часто имеет треугольную форму или специальный ударный элемент в виде цилиндра, конуса или пирамидки.

Ударные выступы на торце рукояток

Завершая обзор конструкций складного ножа, необходимо отметить, что легальность ножа, то есть то, что он не является холодным оружием, по закону может определить только эксперт. Поэтому при приобретении ножа всегда необходимо спросить у продавца копию информационного листка к протоколу сертификационных испытаний (в просторечье его часто называют «сертификатом»). Отсутствие такого документа, что бы ни говорил продавец, может свидетельствовать о том, что понравившийся вам нож не прошел испытаний на принадлежность к холодному оружию. Причем лучше всего, если такие испытания были выполнены головной организацией — «Экспертно-криминаллистическим центром МВД». Копию этого документа лучше всегда иметь при себе, что позволит вам избежать ненужных конфликтов с представителями правоохранительных органов.

Нож с копией информационного листка

Большинство качественных складных ножей на российском ножевом рынке — это продукция зарубежных компаний.
К сожалению, большинство серийных отечественных складных ножей практически по всем параметрам уступают зарубежным и среди них редко можно встретить оригинальные модели.

Российские мастера и ножевые компании предпочитают создавать ножи с фиксированным клинком, и среди них есть очень оригинальные модели, не имеющие аналогов за рубежом, к числу которых можно отнести ножи Виталия Кима, нож «Кондрат», нож НДК-17 (нож диверсанта конструкции Кочергина). Во многом это связано с более сложной технологией и необходимым для нее дорогостоящим оборудованием.

Среди российских мастеров лишь единицы проектируют и выпускают оригинальные складные ножи авторской работы, не уступающие зарубежным (в том числе и по цене). В качестве примера показаны складные ножи уральского мастера Уракова и мастерской братьев Широгоровых.

Быстрые темпы развития российской ножевой индустрии позволяют надеяться на появление отечественных складных ножей, не уступающих зарубежным моделям.

topwar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
