2. «Назначение, боевые свойства, общее устройство гранатомета рпг-7 и выстрела к нему. Принцип работы. Требования безопасности при стрельбе из
гранатомета».
Из истории создания гранатометов
Первые образцы ручных гранатометов появились в годы 2-й Мировой войны: 60-мм гранатомет «Базука» (США, 1942 г) и гранатомет одноразового действия фаустпатрон (Германия, 1943 г).
В Советской армии в годы войны широко использовались ПТР (противотанковое ружье). Это было ПТР конструкции Дягтярева, принятое на вооружение в 1941 году. По тем временам это было эффективное противотанковое средство калибра 14,5-мм, начальной скоростью пули — 1012 м/с и бронепробиваемостью до 35 мм. Как недостаток — однозарядное.
Одновременно было принято на вооружение ПТР Симонова (самозарядное, емкость магазина — 5 патронов). В послевоенные годы резкое развитие ручных противотанковых гранатометов было обусловлено возрастанием роли танков, а позже БМП, БТР в современном бою. Как показывает опыт ведения боевых операций в локальных войнах и конфликтах наметилась устойчивая тенденция повышения роли небольших подразделений и отдельных групп в достижении успеха на поле боя.
В ходе боев солдатам приходится решать задачи эффективного поражения огневых точек противника, оборудованных во всевозможных искусственных и естественных укрытиях. Число и типаж этих укрытий резко возрастают в случае, когда боевые действия ведутся в городской или горно-лесистой местности. Поразить противника там, применяя только стрелковое оружие, практически невозможно. И тут решающую роль должны сыграть хорошо известные и отлично зарекомендовавшие себя со времен второй мировой войны противотанковые гранатомёты.
На вооружение Советской армии в середине 50-х годов был принят на вооружение гранатомёт РПГ-2 с прицельной дальностью 150 метров. В последующем он был модернизирован и получил индекс РПГ-7В.
Современные гранатометы подразделяются:
1. по принципу действия: динамореактивные, реактивные, активные и активно-реактивные;
2. по кратности применения: одноразовые, многоразового использования ;
3. по конструкции: ручные, винтовочные, станковые;
4 по назначению: противотанковые, противопехотные;
5. по устройству ствола: гладкоствольные, нарезные, со складывающимся стволом, с разъемным стволом.
Ручной противотанковый гранатомет РПГ-7 предназначен для борьбы с танками, САУ и другими бронированными средствами противника, а также может быть использован для уничтожения живой силы противника, находящейся в легких укрытиях и в сооружениях городского типа.
Боевые свойства рпг-7
Калибр гранатомёта – 40мм.
Начальная скорость гранаты ПГ-7 – 140м/с.
Максимальная скорость гранаты – 300м/с.
Прицельная дальность – 500м.
Дальность прямого выстрела по цели высотой 2м – 330м.
Масса выстрела (гранаты с порох. зарядом) ПГ-7В – 2,2 кг.
Вес гранатомёта РПГ-7 с оптическим прицелом – 6.3 кг.
Увеличение оптического прицела – 2.7
Боевая скорострельность – 4-6 в/мин.
Сравнительная характеристика с иностранными образцами
«Панцерфауст» ФРГ | «Карл Густав» Швеция | М 79 США | |
Калибр | 44 | 84 | 40 |
| Вес гранатомёта | 6.9 | 13 | 2.7 |
Скорострельность | 4 | 6 | — |
Прицельная дальность | 200 | 350 | 400 |
Начальная скорость полёта гранаты | 110 | 300 | 76 |
Бронепробиваемость | 320 | 320 | — |
studfiles.net
Гранатомет РПГ-7 / РПГ-7Д
| РПГ-7 |
Гранатомет РПГ-7 предназначен для борьбы с танками, самоходно-артиллерийскими установками и другими бронированными средствами противника. Также он может быть использован для уничтожения живой силы противника, находящейся в легких полевых укрытиях и в сооружениях городского типа.
РПГ-7
В разрезе
Разработка нового гранатомёта для замены РПГ-2 была начата в 1958 году на государственном предприятии «Базальт».
В 1961 году новый гранатомёт, получивший обозначение РПГ-7, был принят на вооружение Советской армии.
Конструкция его оказалась настолько удачной, что после принятия на вооружение он практически ни разу не подвергался сколь-нибудь значительным доработкам.

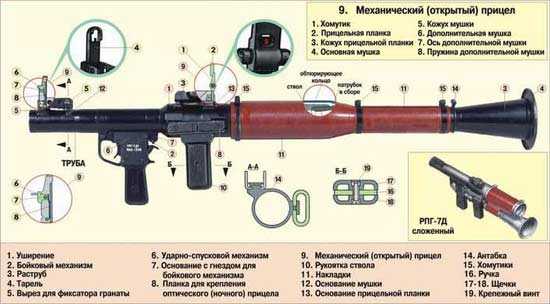

Гранатомёт состоит из следующих частей и механизмов:
— ствола с механическим (открытым) прицелом;
— ударно-спускового механизма с предохранителем;
— бойкового механизма;
— оптического прицела.
 |
| РПГ-7 Части и механизмы |
Ствол гранатомёта, предназначенный для направления полета гранаты и отвода пороховых газов при выстреле, представляет собой гладкую трубу, в средней части которой расположена расширительная камера. Ствол и патрубок соединены резьбой. Патрубок в передней части имеет сопло, выполненное в виде двух сходящихся конусов, в задней — раструб с предохранительной тарелью, защищающей казенную часть ствола от загрязнения. Ствол имеет спереди вырез для фиксатора гранаты, сверху — складные мушку и прицел на специальных основаниях, снизу крепится ударно-спусковой механизм, собранный в пистолетной рукоятке управления огнем, облегчающей удержание гранатомёта при стрельбе. На стволе слева имеется планка для установки кронштейна оптического прицела. Справа смонтированы антабки для крепления ремня с чехлами и плечевого ремня. На стволе гранатомёта закреплены хомутиками две симметричные накладки из березового шпона, предохраняющие руки гранатомётчика от ожогов при стрельбе. Ресурс ствола составляет от 300 (РПГ-7/7В) до 250 (остальные) выстрелов.
Ударно-спусковой механизм имеет открытый курок, винтовую боевую пружину, спусковой крючок, кнопочный предохранитель. Чтобы поставить гранатомёт на предохранитель, кнопку необходимо отжать вправо. Курок взводится за спицу большим пальцем руки.
РПГ-7
При заряжании
Для гранатомёта РПГ-7 в новосибирском ЦКБ «Точприбор» был разработан 2,7-кратный оптический прицел ПГО-7 призматического типа, который стал основным прицелом для этого вида оружия. Его прицельная сетка включает шкалы прицела, шкалу боковых поправок, а также дальномерную шкалу для определения расстояния до цели, высота которой 2,7 м (примерная высота танка). Цена деления шкалы прицела — 100 м, шкалы боковых поправок — 0-10 (10 тысячных). Прицел снабжен выверочными винтами по высоте и направлению, маховичком ввода температурной поправки, устройством подсветки сетки, резиновыми налобником и наглазником. Механический прицел (с откидной мушкой и целиком) используется как вспомогательный. Его планка имеет подвижный хомутик с прорезью и защелкой, деления планки «2», «3», «4», «5» соответствуют дальностям 200, 300, 400 и 500 метров. На РПГ-7В кроме основной монтируют и откидную дополнительную мушку. Основную используют при минусовой, а дополнительную — при плюсовой температуре воздуха.
ПГ-7В
Граната для РПГ-7
В разрезе
Активно-реактивный 85-мм выстрел ПГ-7В, созданный конструкторами ФГУП «ГНПП «Базальт», состоит из надкалиберной гранаты ПГ-7 и порохового (метательного) заряда. Противотанковая граната ПГ-7 включает в себя: головную часть с кумулятивным зарядом, обтекателем и токопроводящим конусом (при этом головная и донная части соединяются в единую цепь через обтекатель и конус), пороховой реактивный двигатель с шестью сопловыми отверстиями, стабилизатор с четырьмя складными перьями и турбинкой. Реактивный двигатель длиной 250 мм присоединен сзади к головной части гранаты. В камере двигателя находится реактивный заряд — шашка из нитроглицеринового пороха (между диафрагмой и упором), а также пирозамедлитель с воспламенителем из дымного ружейного пороха (ДРП). Чтобы истекающие из сопел реактивного двигателя пороховые газы, имеющие высокую температуру, не повредили стабилизатор, сопловый блок расположен на переднем конце корпуса двигателя (практически в центре тяжести), и сопла имеют небольшой наклон к оси двигателя. Для сообщения гранате начальной скорости к реактивному двигателю при заряжании присоединяется стартовый пороховой заряд, размещенный в бумажном пенале для предохранения его от влаги и механических повреждений при хранении и транспортировке. Стабилизатор обеспечивает устойчивый полет гранаты на траектории. Вокруг трубки стабилизатора размещен ленточный нитроглицериновый порох, внутри нее — воспламенитель из дымного ружейного пороха. На трубке стабилизатора находится фиксатор, при заряжании входящий в вырез на дульной части ствола гранатомёта. В таком положении капсюль-воспламенитель находится против отверстия для бойка. Гибкое оперение гранаты согнуто вокруг трубки стабилизатора и в таком положении закреплено кольцом. В турбинке располагается трассер для наблюдения за полетом гранаты.
РПГ-7
При использовании
Чтобы произвести выстрел, необходимо: поставить курок на боевой взвод, снять гранатомёт с предохранителя и нажать указательным пальцем на спусковой крючок. Под действием боевой пружины курок энергично поворачивается вверх и ударяет по бойку. Боек продвигается вверх, разбивая капсюль-воспламенитель гранаты расположенный в дне реактивного двигателя. Луч огня от капсюля-воспламенителя проходит по Г-образному каналу, воспламеняя навеску дымного ружейного пороха и ленточный порох. Высокое давление образующихся газов прорывает картонную гильзу, и газы заполняют объем зарядной камеры гранатомета. Когда давление в камере достигает определенного предела, достаточного для проталкивания пенопластового пыжа через сопло гранатомета, начинается истечение газов. Назначение зарядной камеры и пыжа состоит в том, чтобы еще до начала истечения газов возникло необходимое давление, под действием которого энергия пороховых газов будет более полно использована на полезную работу по сообщению гранате движения. С началом истечения газов начинается движение гранаты вперед по стволу, а также ее вращение (в результате воздействия газов на турбинку). Максимальное давление пороховых газов в стволе гранатомета не превышает 900 кг/см2, что в 3-4 раза меньше, чем в стволе оружия с закрытым затвором. С началом движения гранаты происходит накол капсюля пирозамедлителя реактивного двигателя, начинается горение замедлительного состава пирозамедлителя.
При вылете гранаты из канала ствола под действием центробежных сил и набегающего потока воздуха раскрываются лопасти стабилизатора. После удаления гранаты от стреляющего на безопасное расстояние в 15-20 м — от пирозамедлителя загорается воспламенитель ДРП и шашка реактивного двигателя. Образовавшиеся газы выталкивают из сопел герметизаторы; начинается работа двигателя. Истекающие из сопел двигателя газы создают реактивную силу, сообщающую гранате дополнительную скорость. Время работы двигателя — 0,4-0,6 с. За это время граната пролетает 100-120 м (активный участок траектории). Скорость гранаты от 120 м/с в момент вылета возрастает в конце активного участка траектории до 300 м/с.
ПГ-7В
Граната для РПГ-7
В полете
Вращение гранаты вокруг своей продольной оси в полете поддерживается за счет воздействия встречного потока воздуха на скосы лопастей стабилизатора и на турбинку, установленную в хвостовой части стабилизатора, и составляет несколько десятков оборотов в секунду. Стабилизированный полет гранаты обеспечивается ее хвостовым оперением — четырьмя лопастями стабилизатора. Вращение гранаты вокруг своей продольной оси применено для повышения кучности стрельбы, так при вращении гранаты уменьшается влияние на рассеивание погрешностей в симметричности лопастей стабилизатора, соплового блока и корпуса гранаты, неизбежных в пределах допусков при массовом производстве.
На расстоянии 2,5-18 м от дульного среза ствола происходит взведение взрывателя — электродетонатор включается в электрическую цепь. При встрече гранаты с преградой ударник, резко продвигаясь вперед под действием силы инерции, накалывает своим жалом капсюль-детонатор. Происходит взрыв детонатора и разрыв взрывчатого вещества гранаты. Если граната не попадает в цель, через 4-6 секунд после выстрела срабатывает самоликвидатор.
Ручной противотанковый гранатомёт РПГ-7 в бою обслуживают два номера расчета — гранатомётчик и помощник гранатомётчика. Однако конструкция РПГ-7 настолько проста и надёжна, что его может обслуживать и один человек.
Специально для воздушно-десантных войск был создан вариант гранатомёта РПГ-7Д, имеющий разъемный ствол.
| РПГ-7Д В походном положении |
У РПГ-7Д — труба и патрубок соединены сухарно, с помощью секторных выступов патрубка, соответствующих им выемов трубы, и фиксируются в собранном виде защелкой. Такая конструкция позволяет разбирать и складывать гранатомет при подготовке к десантированию. Кроме того, у гранатомета РПГ-7Д в ударно-спусковой механизм дополнительно введены переводчик с рычагом и пружиной, вкладыш и штифт, а также изменена конструкция предохранителя, что исключает возможность выстрела в случае неполного соединения трубы ствола с патрубком.
Если сам гранатомёт РПГ-7 за годы изменился весьма незначительно, то гранаты к нему претерпели существенный рост боевых характеристик.
Спектр боеприпасов для него очень широк, и включает в себя, кроме кумулятивных противотанковых гранат, еще и осколочно-фугасные противопехотные гранаты, термобарические (объемно-детонирующие), зажигательные, учебные и другие типы:
РПГ-7
С гранатами:
(слева на право)
ПГ-7ВМ (в стволе)
ПГ-7ВР
ПГ-7ВЛ
ТБГ-7В
ОГ-7В
— ПГ-7В (7П1) — кумулятивный.
Боеголовка: с кумулятивной головной частью. Вес: 2,6 кг. Калибр: 70,5 мм. Бронепробиваемость: около 330 мм.
— ПГ-7ВМ (7П6) — кумулятивный (модернизированный ПГ-7В), с более высокими показателями бронепробиваемости, кучности и ветроустойчивости. Модернизирован взрыватель, получивший наименование ВП-7М, его работа стала более стабильной. Изменениям подвергся стартовый пороховой заряд выстрела, получивший наименование ПГ-7ПМ. По устройству, действию, обращению, укупорке и окраске одинаков с выстрелом ПГ-7В, но стартовые пороховые заряды ПГ-7П и ПГ-7ПМ не взаимозаменяемы. Выпускался до 1976 года. Ведущий конструктор В. И. Медведев.
— ПГ-7ВС/ПГ-7ВС1 — кумулятивный, с более мощным зарядом из флегматизированного октогена (окфол). В стабилизаторе выстрела ПГ-7ВС были уменьшены углы скоса лопастей, что привело к снижению скорости вращения гранаты и уменьшению распыления кумулятивной струи под действием центробежных сил. Комплектуется взрывателем ВП-7М и пороховым зарядом ПГ-7ПМ. В 1972-1976 годах выпускался выстрел ПГ-7ВС1, боевая часть которого снаряжалась более дешевым взрывчатым веществом. Ведущие конструкторы В. П. Зайцев и О. Ф. Дзядух.
— ПГ-7ВЛ (7П16) «Луч» — кумулятивный, разработан для поражения танков с композитной бронёй. К новой гранате был разработан взрыватель повышенной безопасности и надежности — ВП-22 с уменьшенными массо-габаритными характеристиками. Название в ходе отработки «Луч». Ведущий конструктор В. М. Ленин.
Боеголовка: с кумулятивной головной частью. Вес: 2,6 кг. Калибр: 93 мм. Бронепробиваемость: около 500 мм.
— ПГ-7ВР (7П28) «Резюме» — кумулятивный, с тандемной боевой частью. Предназначен для поражения бронетехники с динамической защитой. Боевая часть гранаты состоит из двух установленных соосно и разнесённых зарядов: передней части (предзаряда) калибра 64 мм с пьезоэлектрическим взрывателем и основной боевой части калибра 105 мм. В отличие от предыдущих выстрелов, в связи с большой длиной боевой части, в походном положении выстрел ПГ-7ВР разъединен по резьбовому соединению боевой части и сборки реактивного двигателя с метательным (стартовым) зарядом. Конструкция реактивного двигателя и метательного заряда выстрела ПГ-7ВР аналогичны выстрелу ПГ-7ВЛ, но имеет некоторые конструктивные улучшения. Для более надежного раскрытия лопастей стабилизатора, учитывая более медленный проворот гранаты турбинкой из-за большей ее массы, в конструкцию стабилизатора были введены пружины. Ведущий конструктор А. Б. Кулаковский.
Боеголовка: с тандемной боевой частью. Вес: 4.5 кг. Калибр: 65/105 мм. Бронепробиваемость: 600 мм.
— ТБГ-7В «Танин» — выстрел с термобарической боевой частью (боеприпас объёмного взрыва). Граната предназначена для поражения живой силы в окопах, бункерах, укрытиях полевого типа, других помещениях при попадании боеприпаса внутрь, а также при разрыве БЧ на расстояниях до 2 м от окна или амбразуры. Обеспечивает поражение живой силы в радиусе до 10 м. По могуществу действия эта граната сравнима с артиллерийским снарядом или миной калибра 120 мм. Кроме живой силы, с помощью выстрела ТБГ-7В может также поражаться небронированная или легкобронированная техника. При встрече с преградой срабатывает донный инерционный взрыватель, подрывающий сначала воспламенительно-разрывной, а затем и основной заряд термобарической смеси. В процессе взаимодействия с преградой, за счёт программируемой деформации оболочки БЧ с наполнением, формируется кольцевой кумулятивный заряд. В результате в легкобронированной боевой машине с гомогенной стальной бронёй 15-20 мм вырубается отверстие диаметром 150-170 мм, и через него в боевую машину заносятся продукты взрыва. При этом в боевой машине создаётся сверхвысокое давление, срывающее люки с фиксаторов. Максимальный объём помещения, в котором создаётся надёжно поражающее давление — до 300 м. куб. Масса ТБ огнесмеси — 1,8 кг. Использование термобарической (ТБ) смеси даёт приращение скорости разлёта осколков гранаты в 1,5 раза больше чем у традиционных наполнителей. Ведущий конструктор А. Б. Кулаковский.
Боеголовка: термобарическая. Вес: 4.5 кг. Калибр: 105 мм. Радиус поражения: 200 м.
— ОГ-7В (7П50) «Осколок» («Карандаш») — осколочный. Предназначен для подавления живой силы, в том числе имеющей индивидуальные средства защиты (бронежилет), расположенной на открытой местности, в укрытиях полевого типа и зданиях, для поражения небронированной техники. Создаёт около 1000 осколков оптимальной массы, общая площадь поражения — 150 кв. м. Взрывчатое вещество — А-IX-1 (0,4 кг). Отличительной особенностью является отсутствие реактивного двигателя. Ведущий конструктор М. М. Коноваев.
Боеголовка: осколочная. Вес: 2 кг. Калибр: 40 мм. Радиус поражения: 700 м.
| РПГ-7 | РПГ-7Д | |
| Калибр, мм | 40 | 40 |
| Калибр гранаты, мм | 85; 70 | 85; 70 |
| Длина в боевом положении, мм | 950 | 960 |
| Длина в положении Для десантирования, мм | — | 630 |
| Масса гранатомета, кг | 6,3 | 6,3 |
| Масса гранаты, кг | 2.2; 2.0 | 2.2; 2.0 |
| Максимальная скорость гранаты, м/с | 300 | 300 |
| Скорострельность, выстр/мин | 4-6 | 4-6 |
| Прицельная дальность стрельбы, м | 300 | 300 |
РПГ-7 может заслуженно считаться одним из лучших образцов «артиллерии маленького человека», что в значительной степени обусловлено как простотой конструкции и использования самого гранатомета, так и успешным созданием разнообразных и высокоэффективных боеприпасов для него.
Высокая эффективность РПГ-7 доказана во многих конфликтах, включая Афганистан, Чечню и Ирак.
Широкая география его боевого применения на Ближнем и Среднем Востоке, Африканском континенте, в Юго-Восточной Азии, Латинской Америке указывает на надёжность этого гранатомёта в любой географической зоне. Он безотказен в джунглях, высокогорной, горно-пустынной и пустынной местностях – в условиях значительного влияния неблагоприятных факторов окружающей среды.
Гранатомет РПГ-7 длительное время состоял на вооружении не только Российской армии, но и армий еще как минимум 50 государств при этом стал самым известным и одним из самых лучших гранатометов в мире.
Производство РПГ-7 было налажено во многих странах, включая такие как Болгария, Ирак, Китай, Румыния и другие.
tonnel-ufo.ru
Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки РПГ-7в
РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ РПГ-7
Ручной противотанковый гранатомет РПГ-7 (рис. 5.14) предназначен для борьбы с танками, самоходно-артиллерийскими установками и другими бронированными средствами противника. Кроме того, он может быть использован для уничтожения живой силы противника, находящегося в легких укрытиях, а также в сооружениях городского типа. Стрельба из гранатомета производится выстрелами ПГ-7В с надкалиберной противотанковой гранатой кумулятивного действия. Граната обладает бронепробиваемостью, которая дает возможность вести эффективную борьбу со всеми типами современных танков и самоходно-артиллерийских установок противника.
Рис. 5.14. Общий вид противотанкового гранатомета РПГ-7
Тактико-технические характеристики гранатомета
Калибр, мм ………………………………………………………………………………………………… 40
Начальная скорость гранаты, м/сек …………………………………………………………… 120
Максимальная скорость гранаты, м/сек …………………………………………………….. 300
Прицельная дальность, м ………………………………………………………………………….. 500
Дальность прямого обстрела, м …………………………………………………………………. 330
Боевая скорострельность, выстрелов в минуту………………………………………….. 4-6
Масса гранатомета с прицелом, кг ……………………………………………………………… 6,3
Длина гранатомета, мм ……………………………………………………………………………… 950
Общее устройство гранатомета
Гранатомет состоит из следующих основных частей и механизмов (рис. 5.15):
— ствола с механическим открытым прицелом;
— ударно-спускового механизма с предохранителем;
— бойкового механизма;
— оптического прицела.
Рис. 5.15. Основные части механизмы гранатомета:
1 — ствол с механическим открытым прицелом;
2 — ударно-спусковой механизм с предохранителем; 3 — бойковый механизм;
4 — оптический прицел.
| Разборка гранатомета: — снять чехлы; — отделить ударно-спусковой механизм; — отделить бойковый механизм; — отделить крышку корпуса ударно-спускового механизма. | Сборка гранатомета: — присоединить крышку корпуса ударно-спускового механизма; — присоединить бойковый механизм; — присоединить ударно-спусковой механизм. |
Билет № 27
Порядок проверки боя ПМ.
Проверка боя пистолетов и приведения их к нормальному бою производится на дальностях для ПМ- 25 м, для АПС — 50м (при установке прицела на деление 100), патронами одной партии.
Стрельба производится по черному кругу диаметром 25 см, укрепленному на щите высотой 1 м и шириной 0,5 м. Точкой прицеливания служит середина нижнего края черного круга или центр круга. Она должна находиться приблизительно на высоте глаз стреляющего. По отвесной линии над ТП отмечается (мелом, цветным карандашом) КТ — контрольная точка, которая должна быть выше точки прицеливания на 12,5 см или совпадать с ней (если точкой прицеливания будет центр круга) для ПМ, и на 13 см выше ТП или совпадать с ней для АПС.
Проверку боя пистолета ПМ производят из положения стоя с руки или с упора. При стрельбе с упора кисть руки с пистолетом должна быть на весу и не касаться упора.
Проверку боя пистолета АПС производят из положения лежа (с руки) с примкнутой кобурой (прикладом).
Для проверки боя пистолетов пристрельщики производят 4 выстрела, тщательно и однообразно прицеливаясь.
По окончании стрельбы осматривается мишень и по расположению пробоин определяется кучность боя и положение СТП.
Кучность боя пистолетов признается нормальной, если все четыре пробоины или три (при одной оторвавшейся) вмещаются в круг (габарит) диаметром 15 см для ПМ и 20 см для АПС. При нормальной кучности боя командир определяет СТП и измеряет величину ее отклонения от КТ.
СТП не должна отклоняться от КТ более чем на 5см для ПМ, и 7см для АПС. Если СТП отклонилась от КТ более указанных величин, то пистолет передается оружейному мастеру для соответствующего передвижения или замены целика для ПМ (мушки для АПС).
Целик для ПМ заменяется более низким (высоким), если СТП оказалась выше (ниже) КТ; целик передвигается влево (вправо), если СТП оказалась правее (левее) КТ.
Увеличение (уменьшение) высоты целика на 1 мм изменяет положение СТП в соответствующую сторону на 19 см.
При замене одного целика другим его высота изменяется на 0,25 мм. Целики по номерам распределяются следующим образом:
┌───────────┬───┬───┬───┬─── ┬───────
Номера целика 0 1 2 3 4
─────────────────────────────────────
Высота, мм 5.00 │ 5,25 │ 5,50 │ 5,75 │ 6,00 │
└────────── ┴───┴───┴────┴───┴───────
Мушка для АПС заменяется более низкой или опиливается, если СТП оказалась ниже КТ, и заменяется более высокой, если СТП — выше КТ.
Мушка передвигается влево (вправо), если СТП оказалась левее (правее) КТ.
Приведение пистолетов к нормальному бою считается законченным, когда они как в отношении кучности боя, так и в отношении положения СТП удовлетворяют требования нормального боя.
После приведения пистолетов к нормальному бою целик ПМ (мушка АПС) с помощью керна закрепляется; старая риска на целике (мушке) зачищается, а вместо нее набивается новая.
Примечание: Опиливать мушку пистолета ПМ и зачищать метки на стенке затвора запрещается.
Приведенный указанным способом пистолет АПС к нормальному бою на всех дальностях, соответствующих установкам прицела, обеспечивает при стрельбе с применением кобуры-приклада совмещение СТП и КТ.
При стрельбе стоя с руки (без применения кобуры-приклада) на дальность 25 м СТП находится от ТП на 10 см.
