РГД 5 — наступательная граната, ТТХ и устройство, взрыв и разлет осколков, какой вес муляжа, как метать, запал и чека

С изобретением пороха у военных возникла закономерная идея о возможности метать в сторону противника что-нибудь взрывоопасное и несущее смерть, которая реализовалась в появлении первых прообразов ручных гранат. Были они крайне неудобны, примитивны и зачастую несли угрозу не только противнику, но и самому метателю. Использование различных фитилей грозило санкционировать несвоевременный взрыв гранаты, что могло привести к нежелательным последствиям.

Однако уже в русско-японскую войну начала ХХ века появились и нашли широкое применение первые ручные гранаты по конструкции близкие к современным. Еще нагляднее и эффективнее такие гранаты показали себя в окопных сражениях Первой Мировой войны.

Умелое использование ручных гранат несет угрозу как военной технике противника, так и его огневым точкам и скоплениям живой силы. То есть, с гранатой возможно выполнить некоторые задачи, выполнением которых обычно занимается артиллерия. В отличие от артиллерии вес гранаты крайне мал, устройство ее предельно простое, стоит она дешево, а при использовании не требуются дополнительные приспособления.

В основе гранаты:

запал;
корпус;
взрывчатое вещество.

В некоторых случаях в качестве готового поражающего элемента применяется шрапнель. Разлетающиеся осколки и образующаяся при взрыве ударная волна обеспечивают поражение живой силы противника или техники. Сравнительно небольшой вес гранаты позволяет бойцу метнуть ее на сорок-пятьдесят метров.

Ручные гранаты делятся на оборонительные и наступательные. Различаются они радиусом поражения, количеством и весом осколков, а также способом применения. Таким образом, оборонительная граната содержит меньший вес взрывчатого вещества, при этом радиус поражения осколками шире. Ввиду большого радиуса поражения, разумнее использовать такую гранату, находясь в укрытии или окопе. Наступательная граната, в свою очередь, имеет больший вес взрывчатого вещества, обладает меньшим радиусом поражения, а при взрыве количество осколков меньше, что позволяет пользоваться ей и на открытой местности.

Граната РГД-5 и ее устройство

В 1954–м году на вооружение Советской армии была принята граната РГД–5, являющаяся, по сути, типичным и широко распространенным представителем наступательных гранат.

За шестьдесят с лишним лет эта граната хорошо зарекомендовала себя в огромном количестве вооруженных конфликтов, поэтому сомневаться в ее надежности и эффективности причин не возникает. Граната дистанционного типа, что означает задержку взрыва после броска на несколько секунд. РГД-5 обладает овальным корпусом, имеет небольшие размеры, масса ее невелика. В отверстии на нижней части корпуса устанавливается запал УЗРГМ или УЗРГМ-2. Запалы взаимозаменяемы.

Простое и надежное устройство, а также тактико-технические характеристики гранаты обеспечивают полное соответствие требованиям, необходимым для выполнения заявленных боевых задач.

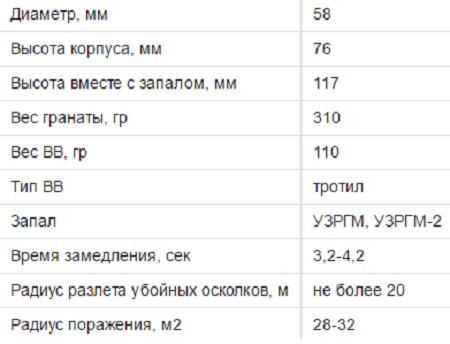

ТТХ РГД-5

Устройство гранаты делает ее применение довольно простым, но с некоторыми нюансами. Брать гранату в руку нужно так, чтобы рычаг предохранителя был прижат к корпусу. В таком положении граната не сдетонирует даже с выдернутой чекой. Перед непосредственным метанием гранаты необходимо извлечь предохранительную чеку из запала, для этого следует разжать усики на самой чеке.

Активация гранаты РГД-5, работа запала

Перед броском необходимо вывернуть из предназначенной для запала трубки пластмассовую пробку и заменить ее запалом. Положение частей, составляющих ударный механизм, должно быть следующим: спусковой рычаг удерживает взведенный ударник, при этом боевая пружина находится в сжатом положении, сам же спусковой рычаг удерживает предохранительная чека. После извлечения предохранительной чеки части запала не меняют своего положения, так как спусковой рычаг все еще плотно прижат к корпусу гранаты.

В момент броска гранаты происходит освобождение спускового рычага, а боевая пружина поворачивает и освобождает ударник. Освобожденным ударником накалывается и воспламеняется капсюль-воспламенитель. Образовавшийся огненный луч переходит к пороховому замедлителю, который горит от 3.2 до 4.2 секунды, после чего огненный луч воздействует на капсюль-детонатор. В результате и возникает взрыв разрывного заряда гранаты.

В учебных целях, а также в качестве коллекционного товара, выступает макет гранаты. Обладает макет абсолютно точным повторением внешнего вида РГД-5. В целях более детального повторения устройства РГД-5 макеты имеют и запал, но при этом взрыв гранаты полностью исключен.

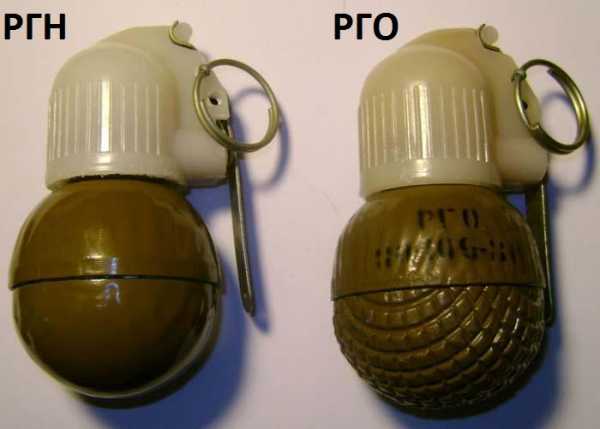

РГН и РГО

Среди наступательных гранат следует отметить также РГН и РГО. Корпус РГН образуют две полусферы, сделанные из алюминиевого сплава. На внутренней поверхности корпуса делаются специальные насечки, чтобы корпус дробился заданным образом.

Основу корпуса РГО составляет сталь, сам же корпус имеет уже четыре полусферы: нижнюю и верхнюю внутренние, нижнюю и верхнюю наружные. Каждая полусфера также обеспечена насечками для заданного дробления корпуса во время взрыва.

РГД-5 до сих пор состоит на вооружении армии РФ и стран СНГ, а Болгария и Польша, обладая лицензией, имели собственное производство гранаты.

comp-pro.ru

Презентация на тему: Устройство гранаты РГД-5

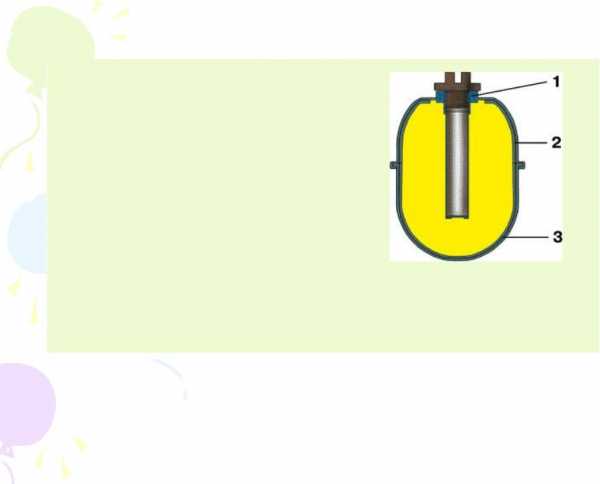

Ручная осколочная граната РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала.

Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а так же для образования осколков при взрыве гранаты. Он состоит из двух частей — верхней и нижней. Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, и вкладыша колпака. К верхней части при помощи манжеты присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал.

Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона. Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

манжетой 2 — колпак с вкладышем

3 — поддон с вкладышем

Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначен для взрыва разрывного заряда. Он состоит из ударного механизма и собственного запала.

Ручные осколочные гранаты РГН и РГО

	1 — нижняя полусфера; 2 — взрывчатая	1 — нижняя внутренняя полусфера; 2 — нижняя
	смесь; 3 — верхняя полусфера; 4 —
		наружная полусфера; 3 — взрывчатая смесь; 4 —
	стакан; 5 — пробка; 6 — ударно-
		верхняя наружная полусфера; 5 — стакан; 6 — пробка;
	дистанционный запал; 7 — кольцо; 8 —
		7 — манжета; 8 — верхняя внутренняя полусфера; 9 —
	рычаг.
		ударно-дистанционный запал; 10 — кольцо; 11 —
		рычаг.

Граната РГН при взрыве образует 220-300 осколков средним весом 0,42 г с начальной скоростью разлета 700 м/с, приведенная площадь разлета осколков — 95-96 кв.м. РГО дает 670-700 осколков весом 0,46 г и скоростью до 1200 м/с. На образование убойных осколков идет 73 % массы корпуса гранаты. Энергия осколков РГО втрое превосходит осколки РГН, приведенная площадь разлета — 213-286 кв.м. «Контролируемая осколочность» РГО обеспечивает большую плотность поля поражения, чем при небольшом количестве тяжелых осколков (как у Ф-1 или Мильса), и в то же время большую безопасность для метающего и его подразделения за счет быстрой потери осколками убойной энергии.

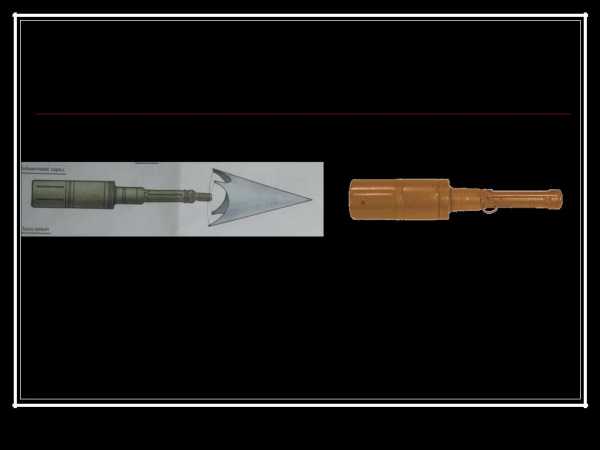

2 вопрос. Назначение, устройство и боевые свойства реактивных противотанковых гранат

Отечественные кумулятивные гранаты представлены одним образцом РКГ-3. Вес гранаты – 1070 г., радиус убойного действия осколков – 75 метров, средняя дальность метания – 15-20 метров. Недостатками гранаты являются малая дальность и невысокая точность броска.

В настоящее время на вооружении армии Республики Беларусь и армий некоторых стран СНГ сохраняются модификации РКГ-3, отличающиеся бронепробиваемостью: РКГ-ЗЕ — 170 мм, РКГ-ЗЕМ — 220 мм, однако надежным средством борьбы с современными танками они не являются, для этой цели на вооружении имеются реактивные противотанковые гранаты (реактивные противотанковые гранатометы разового действия) РПГ-18, РПГ-22, РПГ-26 и РПГ- 27. Гранаты РКГ-3 могут применяться (и применялись в ходе боевых действий в Чечне) для разрушения особо прочных сооружений, поражения укрепленных огневых точек, для борьбы с легкой бронетехникой и уничтожения транспортных средств.

Реактивные

противотанковые гранаты предназначены:

Для борьбы с танками, самоходно- артиллерийскими установками и другими бронированными средствами противника.

Граната может быть использована для подавления живой силы противника, находящейся в легких укрытиях, а также в сооружениях городского типа.

Граната состоит на вооружении в МСО, боекомплект – 2 ед. и является индивидуальным оружием одноразового применения.

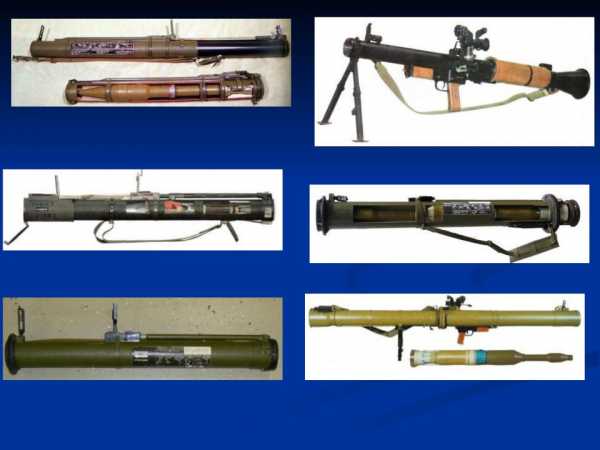

Реактивная противотанковая граната РПГ-18, («Муха», 1972 г.). сверху в боевом положении,

снизу — разрезной макет в походном положении. Реактивный противотанковый гранатомет РПГ-16 (в конце 60-х годов, СССР. Калибр 58мм )

Реактивная противотанковая граната РПГ-22,	Реактивная противотанковая граната РПГ-27,
(«Нетто», 1980 г.)разрезной макет	(«Таволга», 1989 г. Калибр 105/64 мм )

	Реактивная противотанковая граната РПГ-26	Гранатомет РПГ-29 в боеготовом положении
		(1989 г., Тандемная БЧ, калибр 105 мм. Вес-21.1
	(«Аглень» 1985 г.)в боевом положении.
		кг.)

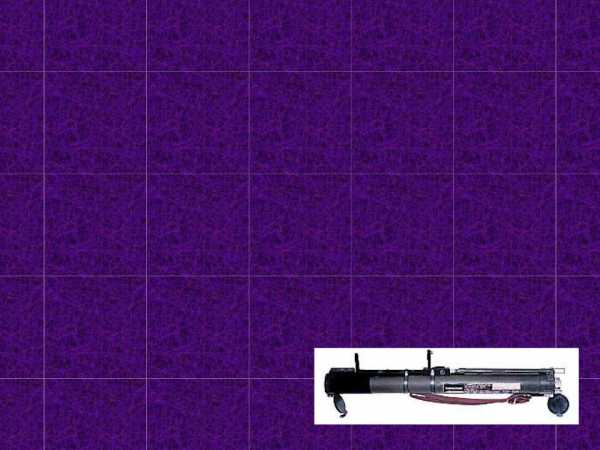

Реактивная противотанковая

граната РПГ-22 включает в себя:

пусковое устройство с прицельным приспособлением и ударно-спусковым механизмом;

гранату, состоящую из кумулятивной головной части, реактивного двигателя и взрывателя;

узел крепления гранаты в ПУ, состоящий из:

1.крышки

2.кружка с кольцом

Пусковое устройство

Служит для производства выстрела и направления полёта гранаты, а также является контейнером для хранения и транспортирования гранаты. Состоит из:

трубынасадки

ударно-спускового механизмаприцельного приспособленияплечевого ремня.

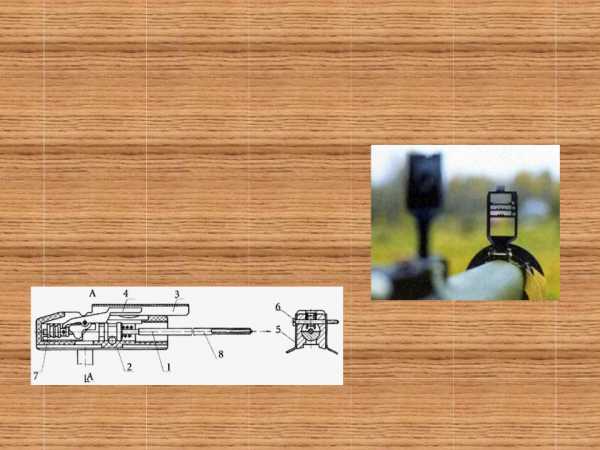

1 — механизм ударный, 2 — корпус, 3 — стойка, 4 — шептало, 5 — хомут, 6 — ось взводителя, 7 — упор, 8 — боёк.

studfiles.net

Устройство ручной осколочной гранаты РГД-5

Ручная осколочная граната РГД-5 (Рис. 32) предназначается для применения в основном в наступательном бою. Она состоит из корпуса, разрывного заряда и запала.

Корпус служит для помещения разрывного заряда и трубки для запала. Он состоит из верхней и нижней частей и включает внешнюю оболочку и вкладыш, которые служат для образования осколков при взрыве гранаты.

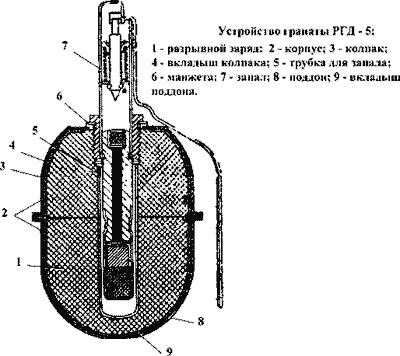

Рис. 32

Устройство ручной осколочной гранаты РГД-5:

1 — корпус; 2 — разрывной заряд; 3 — колпак; 4 — вкладыш колпака;

5 —трубка для запала; 6 — манжета; 7 — запал; 8 — поддон; 9 – вкладыш поддона.

К верхней части корпуса с помощью манжеты надевается трубка для запала, служащая для присоединения запала к гранате и герметизации разрывного заряда в корпусе. Для предохранения трубки от загрязнения в неё ввинчивается пластмассовая пробка.

Разрывной зарядзаполняет корпус и служит для разрыва гранаты на осколки.

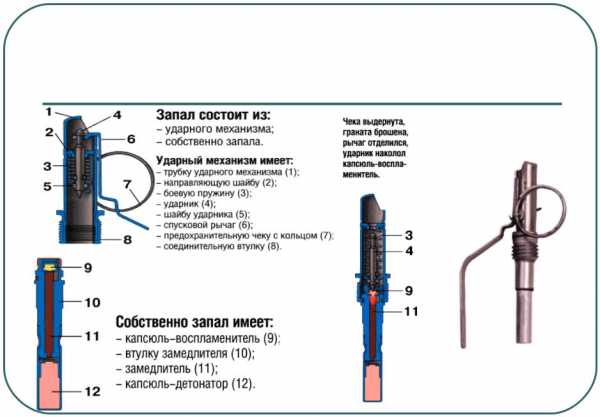

Запал гранатыУЗРГМ (унифицированный запал ручной гранаты модернизированный) (Рис. 33) предназначен для взрыва разрывного заряда. Он состоит из ударного механизма и собственно запала. Запалы всегда находятся в боевом положении. Разбирать их и проверять работу ударного механизма категорически запрещается.

Ударный механизмслужит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.

Трубка ударного механизма является основанием для сборки всех частей запала. Соединительная втулка соединяет запал с корпусом гранаты.

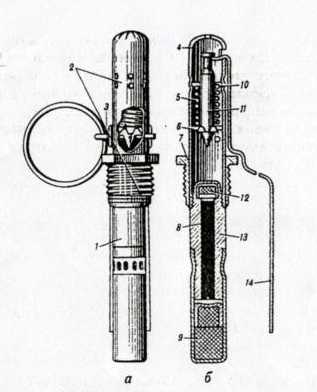

Рис. 33

Запал гранаты, УЗРГМ:

а — общий вид; б — разрез; 1 — собственно запал; 2 — ударный механизм;

3 — предохранительная чека; 4 — трубка ударного механизма;

5 — боевая пружина; 6 — шайба ударника; 7 — соединительная втулка;

8 — замедлитель; 9 — капсюль-детонатор; 10 — направляющая шайба;

11 — ударник; 12 — капсюль-воспламенитель; 13 — втулка замедлителя;

14 — спусковой рычаг.

Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника; она закреплена в верхней части трубки ударного механизма. Боевая пружина предназначена для сообщения ударнику энергии, необходимой для накола капсюля-воспламенителя; она надета на ударник и своим верхним концом упирается в направляющую шайбу, а нижним — в шайбу ударника. Ударник служит для накола и воспламенения капсюля-воспламенителя; он помещается внутри трубки ударного механизма. Шайба ударника надета на нижний конец ударника и является упором для нижнего конца боевой пружины.

Спусковой рычаг предназначен для удержания ударника во

взведённом положении (боевая пружина сжата). Предохранительная чека служит для удержания спускового рычага на трубке ударного механизма; она проходит через отверстия проушины спускового рычага и стенок трубки ударного механизма; для её выдёргивания имеется кольцо.

Собственно запал предназначен для взрыва разрывного заряда гранаты. Он состоит из втулки замедлителя, капсюля-воспламенителя, замедлителя и капсюля-детонатора.

Втулка замедлителя в верхней части имеет резьбу для соединения с трубкой ударного механизма и гнездо для капсюля-воспламенителя, внутри — канал, в котором помещается замедлитель, снаружи — проточку для присоединения гильзы капсюля-детонатора. Капсюль-воспламенитель предназначен для воспламенения замедлителя. Замедлитель — для передачи огня от капсюля-воспламенителя к капсюлю-детонатору, он состоит из запрессованного малогазового состава. Капсюль-детонатор служит для взрыва разрывного заряда гранаты; он помещается в гильзе, закреплённой на нижней части втулки замедлителя.
