100-мм противотанковая пушка МТ-12

МТ-12 в парке «Патриот».
Тип Противотанковое орудие
Страна
История производства
Годы производства с 1970
Характеристики
Масса, кг 3100
Тип тягача МТ-ЛБ
Клиренс, мм 330
Скорость возки по шоссе, км/ч до 60
Длина, мм 9650
Длина ствола, мм 6300
Ширина, мм 2320
Высота, мм 1600..2600
Калибр, мм 100
Лафет двухстанинный
Угол возвышения −7..+20
Угол поворота -27..+27
Скорострельность,
выстрелов/мин		 6..14
Прицельная дальность, м Бронебойный подкалиберный снаряд: 1880..2130
Кумулятивный снаряд: 1020..1150
Максимальная
дальность, м		 Бронебойный подкалиберный снаряд: 3000
Кумулятивный снаряд: 5955
Осколочно-фугасный снаряд: 8200
Прицел АПН-6-40, ОП4М-40У
 100-мм противотанковая пушка МТ-12 на Викискладе

100-мм противотанковая пушка МТ-12

(Индекс ГРАУ — 2А29, в ряде источников имеет названия Т-12А и «Рапира») — советское буксируемое гладкоствольное противотанковое орудие, созданное в конце 1960-х годов. Представляет собой модернизацию 100-мм противотанковой пушки Т-12 (индекс ГРАУ — 2А19), заключавшуюся в размещении орудия на новом лафете.

encyclopaedia.bid

МТ-12 «Рапира». 100-мм противотанковая пушка МТ-12

Бизнес 23 марта 2015

Артиллерийским орудиям, в отличие, например, от самолетов, редко присваивают имена, довольствуясь буквенно-цифровым индексом. Исключение составляют немногие образцы, среди которых — противотанковая пушка МТ-12. «Рапира» — так ее уважительно называют в войсках. Она и в самом деле чем-то напоминает это колющее холодное оружие. Длинный ствол, изящное защитное щитовое прикрытие, напоминающее гарду (небольшое, но очень рациональное), точность «туше», — все эти качества вполне пришлись бы по нраву дуэлянтам прошлых веков. Сегодняшние артиллеристы готовятся к поединкам иного рода. Орудие, несмотря на возраст, исчисляемый десятилетиями, по-прежнему в строю. Оно не устарело.

Класс противотанковых орудий

До тридцатых годов минувшего столетия специальных пушек для борьбы с бронетехникой не создавали. В этом не было смысла: танки первых двух десятилетий XX века были или неповоротливыми тяжелыми махинами, или легкобронированными полутракторами-полуавтомобилями. Их чаще всего можно было вывести из строя без особых проблем с помощью обычных средств ближнего огневого боя. Война в Испании (1936 г.) стала тем временным рубежом, после которого теоретики и практики тактической науки начали осознавать важность танковых соединений в современных вооруженных конфликтах. Как это всегда бывает, возникли идеи о том, каким образом нейтрализовать угрозу обороне со стороны маневренных бронетанковых сил. Охваты с флангов, приводящие к окружению, могли возникать на непредсказуемых направлениях сухопутных театров военных действий, а следовательно, требования к новому классу орудий состояли в максимальной мобильности и компактности. Знаменитая фронтовая «сорокопятка» вполне справлялась со всеми типами немецких танков начала войны. В ходе боевых действий броня вражеской техники росла. Чтобы ее пробить, 45 мм уже не хватало, требовались сперва снаряды калибра 75, а затеи и 85 миллиметров. К концу 60-х эта цифра выросла до 100 мм. Противотанковая пушка «Рапира» предназначалась для борьбы с западногерманскими «Леопардами» и американскими М-60.

Соревнование пушек и ПТУРСов

К исходу шестого десятилетия сухопутные войска промышленно развитых стран получили в свое распоряжение новое противотанковое средство – ПТУРсы. По своей сущности управляемые реактивные снаряды представляли собой ракеты с органами управления в виде поворотных крыльев. Их наведение осуществляется либо по радиоканалу, либо (во избежание помех) по длинному тонкому кабелю, разматывающемуся с катушки и волочащемуся сзади. Казалось, что теперь артиллерия в очередной раз сдала позиции перед неумолимо надвигающимся научно-техническим прогрессом. Однако военные бюджеты тоже не бездонны, а ПТУРС – штука недешевая. Тогда военспецы вновь обратились к старым «добрым» пушкам и, к своему неудовольствию, обнаружили явное противоречие. Нужная точность обеспечивалась нарезными стволами, но они, увы, имели ограничения по калибру. И вдруг неожиданно эта проблема была решена в результате революционного подхода создателей орудия МТ-12 «Рапира».

Снаряд со стабилизаторами

Идея состояла в том, чтобы придать снаряду устойчивость в полете исключительно «ракетным» способом. В его конструкцию были включены стабилизаторы, раскрывающиеся после выхода из дульной части ствола. Таким образом, невращающийся артиллерийский снаряд мог обеспечить точность попадания не худшую, чем выпущенный из нарезного канала. Достоинства нового боеприпаса этим не исчерпывались: усиливалась сила кумулятивного воздействия. Кроме того, на Юргинском машиностроительном заводе не стали противопоставлять разные способы поражения бронетехники. Противотанковая пушка «Рапира» может стрелять и ракетами, запускаемыми из ствола, для этого требуется дополнительное оборудование, которое совсем несложно установить в полевых условиях.

Мобильность и маневр

Проблемы быстрой доставки противотанковых артиллерийских средств на участок фронта, находящийся под угрозой прорыва, конструкторы пытались решить разными способами, вплоть до установки на лафет мотоциклетного двигателя.

100-мм противотанковая пушка Т-12, созданная КБ Юргинского машзавода под руководством Л. В. Корнеева и В. Я. Афанасьева, смонтирована на одноосной тележке с колесами от ЗиЛ-150, лафет имеет торсионную подвеску увеличенного хода пружинного подрессоривания. Упрощенная конструкция обошлась без гидравлики, орудие МТ-12 «Рапира» в транспортировочном положении оказалось устойчивым к вибрации и тряске.

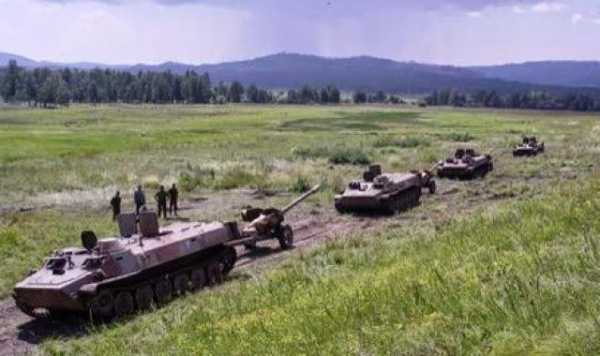

К пушке прилагается тягач МТ-Л или бронированный МТ-ЛБ, внутри которого относительно безопасно размещается расчет, состоящий минимум из четырех (максимум — шести) человек. Буксирование может производиться со скоростью до 60 км/ч с запасом хода 500 км. На марше механизмы наведения, во избежание загрязнения, закутываются брезентовым чехлом.

На огневой позиции

Одно из главных требований к противотанковому оружию — маневренность — было соблюдено. Вес орудия составляет примерно три тонны, что вполне укладывается в нормативы пригодности к аэромобильной доставке. Силуэт получился приземистым, что затрудняет визуальное обнаружение огневой точки противником.

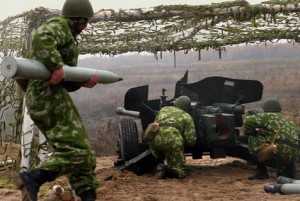

Ствол МТ-12 «Рапира» (длинный, 61 калибр) в совокупности с казенной частью, обоймой и дульным тормозом составляет единый блок. Простота конструкции гарантирует быстрый перевод в боевое положение после отцепления от тягача, для этого достаточно развести станину, опустить нижнюю створку бронещита и установить прицел. Снаряды подаются вручную, они тяжелые (около 80 кг). Перед открытием огня затвор открывается вручную, затем, после выброса первой гильзы, эта операция проходит в автоматическом режиме.

Спуск производится либо нажатием рукояти, либо посредством тросика, закрепляемого на ней.

Прицелы

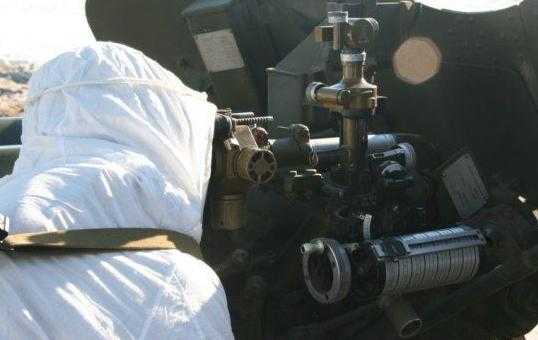

В комплект входит штатный панорамный прицел оптический ОП4М-40У. Для ведения огня против солнца применяется антибликовый светофильтр. В качестве дополнительных средств наведения может использоваться АПН-6-40 ночного видения, а при стрельбе в крайне сложных метеорологических условиях (туман, сильный снег, дождь) и при отсутствии прямой видимости на специальный кронштейн устанавливается радиолокационное устройство. Кроме этого, возможно корректирование огня по скрытым целям, согласно поступающей из внешних источников информации. Противотанковая пушка «Рапира» может стрелять и ракетами (после установки на ней специального оборудования наведения по лазерному лучу).

Снаряды

В зависимости от характера цели, применяются боеприпасы трех основных видов. Для борьбы с танками используются подкалиберные образцы. Если цель имеет повышенный уровень защиты, есть смысл вести огонь кумулятивно-осколочным боеприпасом, характеризующимся наибольшей бронебойностью. Осколочно-фугасные снаряды предназначены для борьбы с живой силой и подавления инженерных огневых точек. Для артиллерийских боеприпасов эффективная огневая дистанция прямой наводкой составляет 1880 метров. Максимальная дальность полета снаряда – свыше 8 км.

Управляемые ракеты, которыми тоже могут вести огонь противотанковые пушки МТ-12 «Рапира», прицельно поражает цели, удаленные на четыре километра.

Применение и недостатки

Ни один образец вооружений не обходится без недостатков. Орудие характеризуется высокой степенью универсальности применения. Этому способствует высокая начальная скорость снаряда (более полутора километра в секунду), большая масса боеприпаса, возможный угол возвышения в 20 градусов, скорострельность (выстрел каждые 10 секунд) и многие другие достоинства. В настоящее время полтора десятка государств имеют на вооружении пушки МТ-12 «Рапира». Фото характерного силуэта орудия сопровождает репортажи из зон конфликтов, как удаленных от российских границ, так и совсем близких. Однако некоторые операторы уже успели отказаться от его использования. Причиной этому стал и физический износ без возможности полноценного восстановления, и конструктивный недостаток очень удачного во многих отношениях дульного тормоза. Дело в том, что при выстреле он существенно компенсирует отдачу, но при этом демаскирует позицию яркой вспышкой раскаленных пороховых газов, вырывающихся из отверстий на конце ствола. На вооружении Российской Армии состоят более двух с половиной тысяч пушек МТ-12 «Рапира», большая часть из которых законсервирована.

Источник: fb.ru

monateka.com

МТ-12 Википедия

100-мм противотанковая пушка МТ-12

МТ-12 в парке «Патриот».
Тип Противотанковое орудие
Страна
Годы производства с 1970
Масса, кг 3100
Тип тягача МТ-ЛБ
Клиренс, мм 330
Скорость возки по шоссе, км/ч до 60
Длина, мм 9650
Длина ствола, мм 6300
Ширина, мм 2320
Высота, мм 1600..2600
Калибр, мм 100
Лафет двухстанинный
Угол возвышения −7..+20
Угол поворота -27..+27
Скорострельность,
выстрелов/мин		 6..14
Прицельная дальность, м Бронебойный подкалиберный снаряд: 1880..2130
Кумулятивный снаряд: 1020..1150
Максимальная
дальность, м		 Бронебойный подкалиберный снаряд: 3000
Кумулятивный снаряд: 5955
Осколочно-фугасный снаряд: 8200
Прицел АПН-6-40, ОП4М-40У
 Медиафайлы на Викискладе

100-мм противотанковая пушка МТ-12 (Индекс ГРАУ — 2А29, в ряде источников имеет названия Т-12А и «Рапира») — советское буксируемое гладкоствольное противотанковое орудие, созданное в конце 1960-х годов. Представляет собой модернизацию 100-мм противотанковой пушки Т-12 (индекс ГРАУ — 2А19), заключавшуюся в размещении орудия на новом лафете.

ru-wiki.ru

Презентация на тему: Боеприпасы к 100-мм

противотанковой пушке МТ-12

Для стрельбы из 100-мм противотанковой пушки применяются выстрелы унитарного

Выстрел унитарного заряжания:

1 — взрыватель;

2 — снаряд;

3 — обтюратор;

4- картонный цилиндрик;

5 — кружок;

6 — размеднитель;

7 — метательный заряд;

8 — гильза;

9 — флегметизатор;

10 — капсюльная втулка

Для стрельбы из противотанковой пушки МТ-12 применяются

следующие боеприпасы:

выстрел с

бронебойным

подкалиберным

снарядом выстрел с

кумулятивно- осколочным снарядом

выстрел с осколочно- фугасным снарядом

— выстрел 3 УМБ 10 с бронебойным подкалиберным

Масса выстрела 19.9 кг

Масса снаряда

Начальная

скорость

Выстрел с бронебойным подкалиберным

Снарядснарядом:с

трассером

дульце

скат

корпус

пороховой заряд

Бронебойные подкалиберные снаряды БМ1, БМ2, и БМ24 по своим тактико-техническим и боевым характеристикам практически равноценны. Стрельба этими снарядами ведется при одинаковых установках прицела. Обладая большой дальностью прямого выстрела (1880 м при высоте цели 2 м) и хорошей кучностью боя, бронебойные подкалиберные снаряды пробивают броню, в том числе и лобовую, средних танков при

стрельбе на дальность до 2000 м и тяжелых танков на дальность до 1000 м.

Настильность траектории и малое полетное время позволяют эффективно использовать бронебойные подкалиберные снаряды для стрельбы по высокоподвижным целям (автомобилям, бронетранспортерам и легким танкам) на дальности до 3000 м.

Бронебойный

подкалиберный снаряд:

1 — баллистический наконечник; 2 — ведущее кольцо;

3 — обтюрирующий поясок; 4 — корпус;

5 — стабилизатор;

6 — трассер

При вылете снаряда из канала ствола части ведущего кольца отделяются от снаряда и разлетаются под углом ±4° от направления стрельбы на дальность до 700 м. Они обладают значительной кинетической энергией и могут наносить поражение не укрытому личному составу и технике, расположенным в секторе их разлета. При пробивании брони заброневое пространство поражается раскаленными осколками снаряда и брони.

100 мм выстрел 3 УБКВ с кумулятивным снарядом 3БК 16М

Масса выстрела

Масса снаряда

Начальная

скорость

23.1 кг

9.5 кг

1075 м/с

studfiles.net

100-мм противотанковая пушка МТ-12 (2А29) «Рапира»

Пушка «Рапира» оценивается как почти идеальное орудие буксируемой противотанковой артиллерии. В ней удачным образом сочетаются небольшая масса, простота и надежность конструкции и необычайно высокая бронепробиваемость.

Пушка была разработана в конце 1960-х гг. Серийное производство осуществлялось на заводе № 75 в г. Юрга.

Пушка гладкоствольная, имеет двухстанинный лафет повышенной жесткости. В его ходовой части использованы колеса серийного грузового автомобиля. Подвеска колес торсионная. В ее узлы введены гидравлические амортизаторы, которые при стрельбе жестко блокируют подвеску, повышая таким образом устойчивость пушки и соответственно кучность стрельбы.

Штатным средством буксирования пушки является бронированный транспортер-тягач МТ-ЛБ, который вместе с расчетом перевозит и часть боекомплекта.

Пушка стреляет унитарными патронами с несколькими типами подкалиберных, кумулятивных и осколочно-фугасных снарядов, стабилизируемых в полете оперением. Осколочно-фугасный снаряд ОФ-15 массой 16,74 кг выстреливается с начальной скоростью 700 м/с на максимальную дальность 8200 м. Начальная скорость подкалиберного снаряда достигает 1540 м/с, а кумулятивного — 1074 м/с. Дальность прямого выстрела подкалиберным снарядом по цели высотой 2 м равна 1880 м. Противотанковые снаряды пушки способны поражать танки типа М60, «Leopard-1». (По имеющимся сведениям, подкалиберный снаряд на дальности 1000 м пробивает броневую плиту толщиной 215 мм.)

С целью повышения огневой мощи пушки в ее боекомплект дополнительно введен 100-мм выстрел с противотанковой ракетой 9М117 «Кастет». Ракета выстреливается, как обычный снаряд, после чего включается ее маршевый двигатель.

Система управления ракетой полуавтоматическая, по лучу лазера. Аппаратура этой системы монтируется на пушке. Дальность стрельбы — от 100 до 4000 м. За динамической защитой ракета пробивает броню толщиной до 660 мм.

В последнее время разработана модификация пушки МТ-12Р, снабженная радиолокационным прицелом для стрельбы в сложных метеорологических условиях и при сильном задымлении поля боя.

Таким образом, по бронепробиваемости и возможности использования в различных ситуациях боя «Рапира» является достойным конкурентом противотанковым управляемым ракетам, а по соотношению «цена—эффективность» даже превосходит их.
