Ту-22М1 («45-01»), Ту-22М2 («45-02») Туполева

    Летно-тактические характеристики Ту-22М0 не могли удовлетворить ни ВВС, ни ОКБ, поэтому еще до начала летных испытаний самолета началась работа по дальнейшей его модернизации. В декабря 1969 года в рамках второго этапа доводки Ту-22М принимается решение по модернизации Ту-22М0 в Ту-22М1 («45-01» ). Проектирование Ту-22М1 проводились в ОКБ в течение 1970 года с учетом опыта проектирования и испытаний Ту-22М0. В ходе модернизации усилили наиболее слабые места в конструкции планера, одновременно провели ревизию конструкции самолета с целью облегчения массы пустого самолета. В результате удалось снизить массу самолета на 3 тонны. Улучшили аэродинамику некоторых частей самолета. Доработали конструкцию воздухозаборников: увеличили прямоугольность их передней части, увеличили длину клина, изменили размещение и конструкцию створок подпитки и перепуска воздуха. Размах крыла вырос на полтора метра, изменились закрылки, уменьшились и облагородились обтекатели агрегатов крыла в средней его части.  Обтекатель оптического бомбардировочного прицела был перенесен под центр фюзеляжа (на первых машинах он был установлен с правой стороны), отсек тормозного парашюта переместился в нижнюю часть фюзеляжа. В систему управления решено было внедрить автоматическую систему управления (АБСУ-145). По настоянию военных самолет был оснащен оборонительным вооружением — 2 дистанционно-управляемых 23 мм пушки ГШ-23Л в установке УКУ-9К-502. Новинкой явилась и окраска планера в серый цвет (нижняя поверхность фюзеляжа и крыла покрывались белой, «противоатомной» краской).

    К лету 1971 года на КАЗ-е закончили изготовление первого Ту-22М1 с НК-144-22. 28 июля 1971 года начались его летные испытания. Самолет испытывал экипаж летчика-испытателя Б.И.Веремея. Одновременно, еще до окончания испытаний, решают начать с 1971 года его серийный выпуск. До конца 1972 года в Казани построили девять самолетов типа Ту-22М1. На пяти из них до конца 1975 года провели большой объем испытаний по доводке, испытаниям систем навигационного и прицельного оборудования, ракетного, бомбового вооружения и РЭП, проводились испытания доработанных двигателей. Из девяти построенных самолетов пять передали в Центр боевой подготовки морской авиации. В строевые части Ту-22М1 не поступал. Запускать в крупную серию Ту-22М1 не стали, так как его основные летные характеристики, полученные на испытаниях, оказались ниже требуемых. С двигателями НК-144-22 и с одной ракетой, при взлетной массе 122 тонны самолет смог обеспечить максимальную дальность на дозвуке 5000 км и на сверхзвуке — 1560 км. Максимальная скорость, зафиксированная на испытаниях равнялась 1660 км/ч. В крупной серии решено было строить Ту-22М2 — дальнейшее развитие Ту-22М1 с двигателями НК-22, на котором удалось избавиться от многих недостатков предыдущих вариантов Ту-22М.
    Решение о серийном выпуске Ту-22М на КАЗе «спасло» серийный завод для ОКБ им.А.Н.Туполева и поставило программу конкурирующего бомбардировщика Т-4 П.О.Сухого под вопрос.
    Работы над дальнейшим развитием Ту-22М, с целью улучшения его летно-тактических характеристик и приближения их параметров к требованиям постановления 1967 года продолжались. В русле этих работ началось проектирование новой модификации Ту-22М2 («45-02» ). Ту-22М2 в крупной серии собирались строить с улучшенными двигателями НК-22 (22000 кгс, 0,85 кг/кгс час). Предусматривалась возможность взаимозаменяемости двигателей НК-22 с более мощными и более экономичными двигателями НК-25. За счет конструктивно-технологических мероприятий, массу самолета предполагалось снизить приблизительно на 1400-1500 кг. Улучшалась аэродинамика самолета. Самолет должен был строиться в серии как дальний ракетоносец-бомбардировщик с современным оборудованием, позволявшим решать широкий круг задач по боевому использованию самолета-носителя Ту-22М2 и всего комплекса К-22М. Оборудование было структурировано в несколько взаимосвязанных бортовых систем различного назначения (навигационный комплекс НК-45, автоматическая бортовая система АБСУ-145М, панорамно-прицельная радиолокационная станция ПНА и связанный с ней оптический бомбардировочный прицел ОПБ-15Т с телевизионной приставкой, стрелковый радиолокационный прицел ПРС-4КМ и телевизионный прицел ТП-1КМ, развитая индивидуальная система РЭП и т.д.). В варианте ракетоносца Ту-22М2 мог нести от одной до трех ракет типа Х-22М с различными типами ГСН. Переоборудование в бомбардировщик предусматривалось в условиях войсковых частей, при этом максимальная нагрузка, состоявшая из обычных, ядерных бомб и мин равнялась 24 тоннам. С одной подфюзеляжной ракетой Ту-22М2 дальность полета на дозвуке предполагалось получить 5400-5600 км, на сверхзвуке -1850-1900 км, максимальную скорость полета — 1850-2000 км/ч и длину разбега — 2200-2400 м. Как и планировалось, Ту-22М2 начали выходить из ворот КАЗ-а весной 1973 года. Головной Ту-22М2 совершил первый полет 7 мая 1973 года, совместные испытания и доводки проводились на нескольких машинах до 1975 года. По сравнению с Ту-22М1, летные характеристики Ту-22М2 практически остались на прежнем уровне: с одной подфюзеляжной ракетой дозвуковая дальность равнялась — 5100 км, на сверхзвуке — 1630 км, максимальная скорость — 1660-1700 км/ч (без ракеты — 1800 км/ч), длина разбега — 2300 м.
    На основании полученных результатов летных испытаний Ту-22М2, а также большого объема проведенных доводок и испытаний систем оборудования и вооружения, комплекс К-22М в августе 1976 года принимается на вооружение Дальней авиации и авиации ВМФ. Ту-22М2 находился в серийном производстве до 1983 года, всего завод в Казани построил 211 Ту-22М2. В апреле 1974 года первые четыре Ту-22М2 поступили в Рязань, в этом же году Ту-22М2 начали получать строевые полки. В целом освоение в частях ДА и авиации ВМФ новых Ту-22М проходило более спокойно, чем его предшественника Ту-22. Сказались большая доведенность и надежность конструкции. Общая оценка нового самолета со стороны летного и технического состава была положительная. Современное пилотажно-навигационное оборудование с широкими функциональными возможностями, а также введение второго пилота и более продуманная эргономика рабочих мест экипажа, позволили более качественно решать задачи пилотирования, навигации и управления ударным и оборонительным вооружением, поднять уровень безопасности полетов, уменьшить утомляемость экипажа при выполнении длительных полетов. Чувство уверенности у летных экипажей к новому самолету добавляла система аварийного покидания с катапультированием кресел вверх, снявшая ограничения по минимальной высоте аварийного покидания самолета, присущие Ту-22.
    Хотя Ту-22М2 не был оснащен, как американский бомбардировщик B-1, системой автоматического огибания рельефа местности, он был способен совершать относительно продолжительные маловысотные «броски», уклоняясь от поражения средствами ПВО противника.

    Появление в СССР нового дальнего ракетоносца-бомбардировщика Ту-22М вызвало большую озабоченность у руководства стран НАТО. Первая информация о разработке советского дальнего бомбардировщика с крылом изменяемой стреловидности просочилась на Запад в конце 60-х годов. В 1969 году в авиационных журналах появились рисунки и схемы самолета очень схожие с первоначальным проектом «145» с двигателями над задней частью фюзеляжа. В начале 70-х годов на Западе появляется информация о первых Ту-22М. Анализируя предполагаемые летно-тактические данные Ту-22М, западные специалисты приписывают самолету качества межконтинентального носителя, способного наносить удары по территории США. В результате Ту-22М стал одним из «камней преткновения» в переговорах по сокращению стратегических вооружений между СССР и США в 70-е годы. После долгих и тяжелых переговоров СССР пошел на договоренность с США в рамках ОСВ-2, по которому судьба Ту-22М решилась не лучшим образом для этого авиационного комплекса: со всех Ту-22М, находившихся в строю, сняли оборудование заправки топливом в полете, что значительно ограничило возможности всего авиационно-ракетного комплекса. Кроме того по договору, США добились от СССР ограничения серийного производства Ту-22М на уровне тридцати машин в год.
    Обеспечение заданных со стороны ВВС требований к Ту-22М давались ОКБ и предприятиям занятым в программе создания и совершенствования самолета и комплекса весьма нелегко — особенно достижение необходимых параметров по максимальной дальности и максимальной скорости. Запущенный в большую серию и принятый на вооружение Ту-22М2 мог летать на дальность 5100 км и на максимальной скорости 1800 км/ч — от ОКБ требовалось продолжить работы по дальнейшему совершенствованию самолета. Прежде всего необходимо было решить проблему с двигателем. Серийный НК-22 так и не смогли довести до максимальной тяги 22000 кгс, полученные на нем удельный расходы топлива требовали дальнейшего снижения. Попытки довести его модифицированный форсированный вариант НК-23 не увенчались успехом: опытный двигатель построили, провели стендовые испытания, поставили на один из Ту-22М2, выполнили несколько полетов и на этом все кончилось: перенапряженный НК-23 так и остался в опытном экземпляре, возможности дальнейшего развития линии НК-144 — НК-22 были исчерпаны. Учитывая создавшуюся ситуацию с мощными ТРД для тяжелых сверхзвуковых боевых самолетов, ОКБ Н.Д.Кузнецова в начале 70-х годов создало новый ДТРДФ НК-25 («Е» ), выполненный по трехвальной схеме и оборудованный новейшими системами электронной автоматики, позволявшими максимально оптимизировать работу двигателя на различных режимах. Максимальная взлетная тяга НК-25, по сравнению с серийным НК-22, увеличилась на 20 % и достигла 25000 кгс, а удельный расход топлива на дозвуковом режиме уменьшился до 0,76 кг/кгс час. В 1974 году опытные двигатели НК-25 проходили испытания на серийном Ту-22М2, получившем обозначение Ту-22М2-Е, в последующие два года новый двигатель прошел большой объем испытаний и доводок в полетах на летающей лаборатории Ту-142ЛЛ. Помимо внедрения новых двигателей, в ОКБ продолжали настойчиво работать над дальнейшим уменьшением массы пустого самолета за счет мероприятий конструктивного и технологического характера. Имелись также резервы по улучшению аэродинамики самолета. Эти и некоторые другие весьма перспективные направления работ по дальнейшему развитию самолета привели к созданию наиболее совершенной серийной модификации Ту-22М — самолета Ту-22М3 («45-03»).

Описание
Конструкция		ОКБ А.Н.Туполева
Обозначение		Ту-22М1 («45-01»)	Ту-22М2 («45-02»)
Тип		Многорежимный дальний ракетоносец-бомбардировщик
Первый полет		28 июля 1971	7 мая 1973
Принятие на вооружение			август 1976
Объем выпуска		10	211
Экипаж, чел		4	4
Геометрические и массовые характеристики
Длина самолета, м		41,50	41,46
Высота самолета, м			11,05
Размах крыла, м	x = 20 град	34,28	34,28
	x = 60 град	25,0	25,0
Площадь крыла, м2	x= 20 град	183,6	183,6
	x = 60 град
Масса топлива, кг		53500	53500
Взлетная масса (с 1 Х-22М), кг		122000	122000
Силовая установка
Число двигателей		2	2
Двигатель		ДТРДФ НК-144-22	ДТРДФ НК-22
Максимальная взлетная тяга двигателя, кгс		20000	22000
Удельный расход топлива на дозвуке, кг/кгс*час		0,917	0,85
Летные данные
Максимальная скорость полета, км/ч (М=)		1660	1800
	с 1 Х-22М		1660-1700
Дальность полета, км	дозвуковая	5000	5100
	сверхзвуковая	1560	1630
Практический потолок, м		13000	13000
Длина разбега, м		2600	2300
Вооружение
Крылатые ракеты		1 Х-22М	1-3 Х-22М
Бомбовая нагрузка, т	нормальная
	максимальная		21
Оборонительное		РЭБ	2 пушки ГШ-23Л 23 мм

Источники информации:

1. Авиация и космонавтика № 2.2000, 8.1999
2. «Бомбардировщики» / В.Ильин, М.Левин, 1997 /
3. Вестник Воздушного Флота. март-апрель 1997
4. «Энциклопедия вооружений» / «Акелла», 1996 — CD-ROM /
5. «Энциклопедия вооружений» / «Кирилл и Мефодий», 1998 — CD-ROM /
6. Ту-22М
7. «Гордость России» Авиационная фотоколлекция. / Лана-пресс.CD-ROM, 1997 /

testpilot.ru

Ту-22М1 («45-01»), Ту-22М2 («45-02») Туполева

Ту-22М1 («45-01»), Ту-22М2 («45-02») Туполева

    Летно-тактические характеристики Ту-22М0 не могли удовлетворить ни ВВС, ни ОКБ, поэтому еще до начала летных испытаний самолета началась работа по дальнейшей его модернизации. В декабря 1969 года в рамках второго этапа доводки Ту-22М принимается решение по модернизации Ту-22М0 в Ту-22М1 («45-01» ). Проектирование Ту-22М1 проводились в ОКБ в течение 1970 года с учетом опыта проектирования и испытаний Ту-22М0. В ходе модернизации усилили наиболее слабые места в конструкции планера, одновременно провели ревизию конструкции самолета с целью облегчения массы пустого самолета. В результате удалось снизить массу самолета на 3 тонны. Улучшили аэродинамику некоторых частей самолета. Доработали конструкцию воздухозаборников: увеличили прямоугольность их передней части, увеличили длину клина, изменили размещение и конструкцию створок подпитки и перепуска воздуха. Размах крыла вырос на полтора метра, изменились закрылки, уменьшились и облагородились обтекатели агрегатов крыла в средней его части.  Обтекатель оптического бомбардировочного прицела был перенесен под центр фюзеляжа (на первых машинах он был установлен с правой стороны), отсек тормозного парашюта переместился в нижнюю часть фюзеляжа. В систему управления решено было внедрить автоматическую систему управления (АБСУ-145). По настоянию военных самолет был оснащен оборонительным вооружением — 2 дистанционно-управляемых 23 мм пушки ГШ-23Л в установке УКУ-9К-502. Новинкой явилась и окраска планера в серый цвет (нижняя поверхность фюзеляжа и крыла покрывались белой, «противоатомной» краской).
    К лету 1971 года на КАЗ-е закончили изготовление первого Ту-22М1 с НК-144-22. 28 июля 1971 года начались его летные испытания. Самолет испытывал экипаж летчика-испытателя Б.И.Веремея. Одновременно, еще до окончания испытаний, решают начать с 1971 года его серийный выпуск. До конца 1972 года в Казани построили девять самолетов типа Ту-22М1. На пяти из них до конца 1975 года провели большой объем испытаний по доводке, испытаниям систем навигационного и прицельного оборудования, ракетного, бомбового вооружения и РЭП, проводились испытания доработанных двигателей. Из девяти построенных самолетов пять передали в Центр боевой подготовки морской авиации. В строевые части Ту-22М1 не поступал. Запускать в крупную серию Ту-22М1 не стали, так как его основные летные характеристики, полученные на испытаниях, оказались ниже требуемых. С двигателями НК-144-22 и с одной ракетой, при взлетной массе 122 тонны самолет смог обеспечить максимальную дальность на дозвуке 5000 км и на сверхзвуке — 1560 км. Максимальная скорость, зафиксированная на испытаниях равнялась 1660 км/ч. В крупной серии решено было строить Ту-22М2 — дальнейшее развитие Ту-22М1 с двигателями НК-22, на котором удалось избавиться от многих недостатков предыдущих вариантов Ту-22М.
    Решение о серийном выпуске Ту-22М на КАЗе «спасло» серийный завод для ОКБ им.А.Н.Туполева и поставило программу конкурирующего бомбардировщика Т-4 П.О.Сухого под вопрос.
    Работы над дальнейшим развитием Ту-22М, с целью улучшения его летно-тактических характеристик и приближения их параметров к требованиям постановления 1967 года продолжались. В русле этих работ началось проектирование новой модификации Ту-22М2 («45-02» ). Ту-22М2 в крупной серии собирались строить с улучшенными двигателями НК-22 (22000 кгс, 0,85 кг/кгс час). Предусматривалась возможность взаимозаменяемости двигателей НК-22 с более мощными и более экономичными двигателями НК-25. За счет конструктивно-технологических мероприятий, массу самолета предполагалось снизить приблизительно на 1400-1500 кг. Улучшалась аэродинамика самолета. Самолет должен был строиться в серии как дальний ракетоносец-бомбардировщик с современным оборудованием, позволявшим решать широкий круг задач по боевому использованию самолета-носителя Ту-22М2 и всего комплекса К-22М. Оборудование было структурировано в несколько взаимосвязанных бортовых систем различного назначения (навигационный комплекс НК-45, автоматическая бортовая система АБСУ-145М, панорамно-прицельная радиолокационная станция ПНА и связанный с ней оптический бомбардировочный прицел ОПБ-15Т с телевизионной приставкой, стрелковый радиолокационный прицел ПРС-4КМ и телевизионный прицел ТП-1КМ, развитая индивидуальная система РЭП и т.д.). В варианте ракетоносца Ту-22М2 мог нести от одной до трех ракет типа Х-22М с различными типами ГСН. Переоборудование в бомбардировщик предусматривалось в условиях войсковых частей, при этом максимальная нагрузка, состоявшая из обычных, ядерных бомб и мин равнялась 24 тоннам. С одной подфюзеляжной ракетой Ту-22М2 дальность полета на дозвуке предполагалось получить 5400-5600 км, на сверхзвуке -1850-1900 км, максимальную скорость полета — 1850-2000 км/ч и длину разбега — 2200-2400 м. Как и планировалось, Ту-22М2 начали выходить из ворот КАЗ-а весной 1973 года. Головной Ту-22М2 совершил первый полет 7 мая 1973 года, совместные испытания и доводки проводились на нескольких машинах до 1975 года. По сравнению с Ту-22М1, летные характеристики Ту-22М2 практически остались на прежнем уровне: с одной подфюзеляжной ракетой дозвуковая дальность равнялась — 5100 км, на сверхзвуке — 1630 км, максимальная скорость — 1660-1700 км/ч (без ракеты — 1800 км/ч), длина разбега — 2300 м.
    На основании полученных результатов летных испытаний Ту-22М2, а также большого объема проведенных доводок и испытаний систем оборудования и вооружения, комплекс К-22М в августе 1976 года принимается на вооружение Дальней авиации и авиации ВМФ. Ту-22М2 находился в серийном производстве до 1983 года, всего завод в Казани построил 211 Ту-22М2. В апреле 1974 года первые четыре Ту-22М2 поступили в Рязань, в этом же году Ту-22М2 начали получать строевые полки. В целом освоение в частях ДА и авиации ВМФ новых Ту-22М проходило более спокойно, чем его предшественника Ту-22. Сказались большая доведенность и надежность конструкции. Общая оценка нового самолета со стороны летного и технического состава была положительная. Современное пилотажно-навигационное оборудование с широкими функциональными возможностями, а также введение второго пилота и более продуманная эргономика рабочих мест экипажа, позволили более качественно решать задачи пилотирования, навигации и управления ударным и оборонительным вооружением, поднять уровень безопасности полетов, уменьшить утомляемость экипажа при выполнении длительных полетов. Чувство уверенности у летных экипажей к новому самолету добавляла система аварийного покидания с катапультированием кресел вверх, снявшая ограничения по минимальной высоте аварийного покидания самолета, присущие Ту-22.
    Хотя Ту-22М2 не был оснащен, как американский бомбардировщик B-1, системой автоматического огибания рельефа местности, он был способен совершать относительно продолжительные маловысотные «броски», уклоняясь от поражения средствами ПВО противника.
    Появление в СССР нового дальнего ракетоносца-бомбардировщика Ту-22М вызвало большую озабоченность у руководства стран НАТО. Первая информация о разработке советского дальнего бомбардировщика с крылом изменяемой стреловидности просочилась на Запад в конце 60-х годов. В 1969 году в авиационных журналах появились рисунки и схемы самолета очень схожие с первоначальным проектом «145» с двигателями над задней частью фюзеляжа. В начале 70-х годов на Западе появляется информация о первых Ту-22М. Анализируя предполагаемые летно-тактические данные Ту-22М, западные специалисты приписывают самолету качества межконтинентального носителя, способного наносить удары по территории США. В результате Ту-22М стал одним из «камней преткновения» в переговорах по сокращению стратегических вооружений между СССР и США в 70-е годы. После долгих и тяжелых переговоров СССР пошел на договоренность с США в рамках ОСВ-2, по которому судьба Ту-22М решилась не лучшим образом для этого авиационного комплекса: со всех Ту-22М, находившихся в строю, сняли оборудование заправки топливом в полете, что значительно ограничило возможности всего авиационно-ракетного комплекса. Кроме того по договору, США добились от СССР ограничения серийного производства Ту-22М на уровне тридцати машин в год.
    Обеспечение заданных со стороны ВВС требований к Ту-22М давались ОКБ и предприятиям занятым в программе создания и совершенствования самолета и комплекса весьма нелегко — особенно достижение необходимых параметров по максимальной дальности и максимальной скорости. Запущенный в большую серию и принятый на вооружение Ту-22М2 мог летать на дальность 5100 км и на максимальной скорости 1800 км/ч — от ОКБ требовалось продолжить работы по дальнейшему совершенствованию самолета. Прежде всего необходимо было решить проблему с двигателем. Серийный НК-22 так и не смогли довести до максимальной тяги 22000 кгс, полученные на нем удельный расходы топлива требовали дальнейшего снижения. Попытки довести его модифицированный форсированный вариант НК-23 не увенчались успехом: опытный двигатель построили, провели стендовые испытания, поставили на один из Ту-22М2, выполнили несколько полетов и на этом все кончилось: перенапряженный НК-23 так и остался в опытном экземпляре, возможности дальнейшего развития линии НК-144 — НК-22 были исчерпаны. Учитывая создавшуюся ситуацию с мощными ТРД для тяжелых сверхзвуковых боевых самолетов, ОКБ Н.Д.Кузнецова в начале 70-х годов создало новый ДТРДФ НК-25 («Е» ), выполненный по трехвальной схеме и оборудованный новейшими системами электронной автоматики, позволявшими максимально оптимизировать работу двигателя на различных режимах. Максимальная взлетная тяга НК-25, по сравнению с серийным НК-22, увеличилась на 20 % и достигла 25000 кгс, а удельный расход топлива на дозвуковом режиме уменьшился до 0,76 кг/кгс час. В 1974 году опытные двигатели НК-25 проходили испытания на серийном Ту-22М2, получившем обозначение Ту-22М2-Е, в последующие два года новый двигатель прошел большой объем испытаний и доводок в полетах на летающей лаборатории Ту-142ЛЛ. Помимо внедрения новых двигателей, в ОКБ продолжали настойчиво работать над дальнейшим уменьшением массы пустого самолета за счет мероприятий конструктивного и технологического характера. Имелись также резервы по улучшению аэродинамики самолета. Эти и некоторые другие весьма перспективные направления работ по дальнейшему развитию самолета привели к созданию наиболее совершенной серийной модификации Ту-22М — самолета Ту-22М3 («45-03»).

Описание
Конструкция		ОКБ А.Н.Туполева
Обозначение		Ту-22М1 («45-01»)	Ту-22М2 («45-02»)
Тип		Многорежимный дальний ракетоносец-бомбардировщик
Первый полет		28 июля 1971	7 мая 1973
Принятие на вооружение			август 1976
Объем выпуска		10	211
Экипаж, чел		4	4
Геометрические и массовые характеристики
Длина самолета, м		41,50	41,46
Высота самолета, м			11,05
Размах крыла, м	x = 20 град	34,28	34,28
	x = 60 град	25,0	25,0
Площадь крыла, м2	x= 20 град	183,6	183,6
	x = 60 град
Масса топлива, кг		53500	53500
Взлетная масса (с 1 Х-22М), кг		122000	122000
Силовая установка
Число двигателей		2	2
Двигатель		ДТРДФ НК-144-22	ДТРДФ НК-22
Максимальная взлетная тяга двигателя, кгс		20000	22000
Удельный расход топлива на дозвуке, кг/кгс*час		0,917	0,85
Летные данные
Максимальная скорость полета, км/ч (М=)		1660	1800
	с 1 Х-22М		1660-1700
Дальность полета, км	дозвуковая	5000	5100
	сверхзвуковая	1560	1630
Практический потолок, м		13000	13000
Длина разбега, м		2600	2300
Вооружение
Крылатые ракеты		1 Х-22М	1-3 Х-22М
Бомбовая нагрузка, т	нормальная
	максимальная		21
Оборонительное		РЭБ	2 пушки ГШ-23Л 23 мм

Источники информации:

1. Авиация и космонавтика № 2.2000, 8.1999
2. «Бомбардировщики» / В.Ильин, М.Левин, 1997 /
3. Вестник Воздушного Флота. март-апрель 1997.
4. «Энциклопедия вооружений» / «Акелла», 1996 — CD-ROM /
5. «Энциклопедия вооружений» / «Кирилл и Мефодий», 1998 — CD-ROM /
6. Ту-22М
7. «Гордость России» Авиационная фотоколлекция. / Лана-пресс.CD-ROM, 1997 /

testpilot.ru

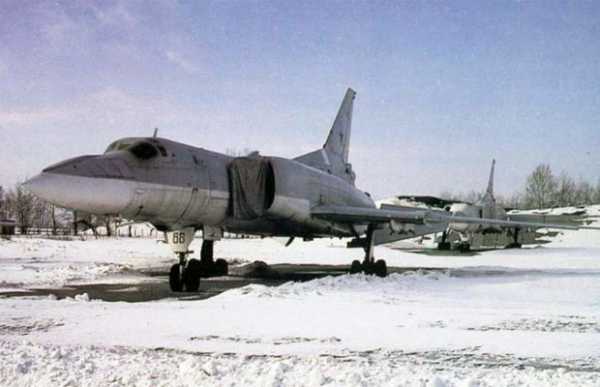

Ту-22М2 — Авиационный Портал

Дальний бомбардировщик

Технические характеристики

Размеры:

Размах  крыла, м :                                       34.28

Длина самолета, м                                      41.46
Высота самолета, м                                     11.05
Площадь крыла, м² :                                    183.60

Экипаж (кол-во человек):                               4

Вооружение: две 23-мм пушки ГШ-23Л

 боевая  нагрузка — 24000 кг (максимальная)

1-3 УР  типа Х-22М

Массы и нагрузки:

Пустого самолёта, кг                                 —

Нормальная  взлётная, кг                          121000

Максимальная  взлётная, кг                      126400

 Летные данные:

Максимальная скорость, км/ч                  1800

Скорость  с УР Х-22М, км/ч                       1660

Практическая  дальность, км

дозвуковая                                                   5100

сверхзвуковая                                             1630

Практический  потолок, м                        12600

Боевой  радиус действия, км                      2200

Разработчик: ОКБ Туполева

Серийно выпускался с 1973 по 1983 гг.

Двигатели: 2 ДТРДФ НК-22 (2 х 22000 кгс.)

История создания и особенности конструкции:

Работы над дальнейшим развитием Ту-22М, с целью улучшения его летно-тактических характеристик и приближения их параметров к требованиям постановления 1967 года продолжались. В русле этих работ началось проектирование новой модификации Ту-22М2 («45-02»). Ту-22М2 в крупной серии собирались строить с улучшенными двигателями НК-22 (22000 кгс, 0,85 кг/кгс час). Предусматривалась возможность взаимозаменяемости двигателей НК-22 с более мощными и более экономичными двигателями НК-25. За счет конструктивно-технологических мероприятий, массу самолета предполагалось снизить приблизительно на 1400-1500 кг. Улучшалась аэродинамика самолета. Самолет должен был строиться в серии как дальний ракетоносец-бомбардировщик с современным оборудованием, позволявшим решать широкий круг задач по боевому использованию самолета-носителя Ту-22М2 и всего комплекса К-22М. Оборудование было структурировано в несколько взаимосвязанных бортовых систем различного назначения (навигационный комплекс НК-45, автоматическая бортовая система АБСу-145М, панорамно-прицельная радиолокационная станция ПНА и связанный с ней оптический бомбардировочный прицел ОПБ-15Т с телевизионной приставкой, стрелковый радиолокационный прицел ПРС-4КМ и телевизионный прицел ТП-1КМ, развитая индивидуальная система РЭП и т.д.). В варианте ракетоносца Ту-22М2 мог нести от одной до трех ракет типа Х-22М с различными типами ГСН. Переоборудование в бомбардировщик предусматривалось в условиях войсковых частей, при этом максимальная нагрузка, состоявшая из обычных, ядерных бомб и мин равнялась 24 тоннам. С одной подфюзеляжной ракетой Ту-22М2 дальность полета на дозвуке предполагалось получить 5400-5600 км, на сверхзвуке -1850-1900 км, максимальную скорость полета — 1850-2000 км/ч и длину разбега — 2200-2400 м. Как и планировалось, Ту-22М2 начали выходить из ворот КАЗ-а весной 1973 года. Головной Ту-22М2 совершил первый полет 7 мая 1973 года, совместные испытания и доводки проводились на нескольких машинах до 1975 года. По сравнению с Ту-22М1, летные характеристики Ту-22М2 практически остались на прежнем уровне: с одной подфюзеляжной ракетой дозвуковая дальность равнялась — 5100 км, на сверхзвуке — 1630 км, максимальная скорость — 1660-1700 км/ч (без ракеты — 1800 км/ч), длина разбега — 2300 м.

На основании полученных результатов летных испытаний Ту-22М2, а также большого объема проведенных доводок и испытаний систем оборудования и вооружения, комплекс К-22М в августе 1976 года принимается на вооружение Дальней авиации и авиации ВМФ. Ту-22М2 находился в серийном производстве до 1983 года, всего завод в Казани построил 211 Ту-22М2. В апреле 1974 года первые четыре Ту-22М2 поступили в Рязань, в этом же году Ту-22М2 начали получать строевые полки. В целом освоение в частях ДА и авиации ВМФ новых Ту-22М проходило более спокойно, чем его предшественника Ту-22. Сказались большая доведенность и надежность конструкции. Общая оценка нового самолета со стороны летного и технического состава была положительная. Современное пилотажно-навигационное оборудование с широкими функциональными возможностями, а также введение второго пилота и более продуманная эргономика рабочих мест экипажа, позволили более качественно решать задачи пилотирования, навигации и управления ударным и оборонительным вооружением, поднять уровень безопасности полетов, уменьшить утомляемость экипажа при выполнении длительных полетов. Чувство уверенности у летных экипажей к новому самолету добавляла система аварийного покидания с катапультированием кресел вверх, снявшая ограничения по минимальной высоте аварийного покидания самолета, присущие Ту-22.

Хотя Ту-22М2 не был оснащен, как американский бомбардировщик B-1, системой автоматического огибания рельефа местности, он был способен совершать относительно продолжительные маловысотные «броски», уклоняясь от поражения средствами ПВО противника.

Появление в СССР нового дальнего ракетоносца-бомбардировщика Ту-22М вызвало большую озабоченность у руководства стран НАТО. Первая информация о разработке советского дальнего бомбардировщика с крылом изменяемой стреловидности просочилась на Запад в конце 60-х годов. В 1969 году в авиационных журналах появились рисунки и схемы самолета очень схожие с первоначальным проектом И145К  с двигателями над задней частью фюзеляжа. В начале 70-х годов на Западе появляется информация о первых Ту-22М. Анализируя предполагаемые летно-тактические данные Ту-22М, западные специалисты приписывают самолету качества межконтинентального носителя, способного наносить удары по территории США. В результате Ту-22М стал одним из «камней преткновения»  в переговорах по сокращению стратегических вооружений между СССР и США в 70-е годы. После долгих и тяжелых переговоров СССР пошел на договоренность с США в рамках ОСВ-2, по которому судьба Ту-22М решилась не лучшим образом для этого авиационного комплекса: со всех Ту-22М, находившихся в строю, сняли оборудование заправки топливом в полете, что значительно ограничило возможности всего авиационно-ракетного комплекса. Кроме того по договору, США добились от СССР ограничения серийного производства Ту-22М на уровне тридцати машин в год.

Обеспечение заданных со стороны ВВС требований к Ту-22М давались ОКБ и предприятиям занятым в программе создания и совершенствования самолета и комплекса весьма нелегко — особенно достижение необходимых параметров по максимальной дальности и максимальной скорости. Запущенный в большую серию и принятый на вооружение Ту-22М2 мог летать на дальность 5100 км и на максимальной скорости 1800 км/ч — от ОКБ требовалось продолжить работы по дальнейшему совершенствованию самолета. Прежде всего необходимо было решить проблему с двигателем. Серийный НК-22 так и не смогли довести до максимальной тяги 22000 кгс, полученные на нем удельный расходы топлива требовали дальнейшего снижения. Попытки довести его модифицированный форсированный вариант НК-23 не увенчались успехом: опытный двигатель построили, провели стендовые испытания, поставили на один из Ту-22М2, выполнили несколько полетов и на этом все кончилось: перенапряженный НК-23 так и остался в опытном экземпляре, возможности дальнейшего развития линии НК-144 — НК-22 были исчерпаны. Учитывая создавшуюся ситуацию с мощными ТРД для тяжелых сверхзвуковых боевых самолетов, ОКБ Н.Д. Кузнецова в начале 70-х годов создало новый ДТРДФ НК-25 («Е»), выполненный по трехвальной схеме и оборудованный новейшими системами электронной автоматики, позволявшими максимально оптимизировать работу двигателя на различных режимах. Максимальная взлетная тяга НК-25, по сравнению с серийным НК-22, увеличилась на 20 % и достигла 25000 кгс, а удельный расход топлива на дозвуковом режиме уменьшился до 0,76 кг/кгс час. В 1974 году опытные двигатели НК-25 проходили испытания на серийном Ту-22М2, получившем обозначение Ту-22М2-Е, в последующие два года новый двигатель прошел большой объем испытаний и доводок в полетах на летающей лаборатории Ту-142ЛЛ. Помимо внедрения новых двигателей, в ОКБ продолжали настойчиво работать над дальнейшим уменьшением массы пустого самолета за счет мероприятий конструктивного и технологического характера. Имелись также резервы по улучшению аэродинамики самолета. Эти и некоторые другие весьма перспективные направления работ по дальнейшему развитию самолета привели к созданию наиболее совершенной серийной модификации Ту-22М — самолета Ту-22МЗ («45-03»).
