Технические характеристики ракетоносца Ту-160. Справка

Ту-160 - сверхзвуковой стратегический ракетоносец с изменяемой геометрией крыла. Предназначен для поражения ядерным и обычным оружием наиболее важных целей в удаленных военно-географических районах и глубоком тылу континентальных театров военных действий.

Полномасштабная разработка сверхзвукового стратегического ракетоносца-бомбардировщика Ту‑160 была начата в ОКБ Туполева в 1975 году. На основе предложений и рекомендаций ЦАГИ была разработана аэродинамическая компоновка многорежимного самолета, практически объединявшего в себе возможности самолета Ту-95 со стреловидным крылом большого удлинения, с изменением угла стреловидности консолей крыла в полете, отработанная на дальнем бомбардировщике Ту-22М, в сочетании с центральной интегральной частью самолета, частично реализованной на СПС Ту-144.

Самолет Ту-160 сохранил характерные черты тяжелого классического бомбардировщика - схему свободнонесущего моноплана, крыло большого удлинения, четыре двигателя, установленные на крыле (под его неподвижной частью), трехопорное шасси с носовой стойкой. Все ракетно-бомбовое вооружение размещено внутри в двух одинаковых отсеках вооружения. Экипаж воздушного стратегического корабля в составе четырех человек находится в герметичной кабине, расположенной в носовой части самолета.

Первый полет самолета Ту-160 был выполнен 18 декабря 1981 года экипажем ведущего летчика-испытателя Бориса Веремея. Летные испытания подтвердили обеспечение требуемых характеристик, и с 1987 года самолеты начали поступать в строй.
В НАТО машине присвоили предварительное обозначение "RAM-P", позднее самолету дали новое кодовое название - "Blackjack".

Летно-технические характеристики:

Размеры. Размах крыла 55,7/35,6 м, длина самолета 54,1 м, высота 13,1 м, площадь крыла 360/400 кв. м.

Число мест. Экипаж - четыре человека.

Двигатели. Под крылом в двух мотогондолах помещены четыре ТРДДФ НК‑32 (4х14.000/25.000 кгс). За нишей левой опоры основного шасси расположена ВСУ. Система управления двигателями ‑ электрическая, с гидромеханическим дублированием. Имеется убираемая штанга-топливоприемник системы дозаправки в полете (в качестве самолетов-заправщиков используются Ил‑78 или Ил‑78М).

Массы и нагрузки, кг:

максимальная взлетная 275 000, нормальная взлетная 267 600, пустого самолета 110 000, топлива 148 000, нормальная боевая нагрузка 9000 кг, максимальная боевая нагрузка 40 000.

Летные данные. Максимальная скорость на большой высоте 2000 км/ч, максимальная скорость у земли 1030 км/ч, посадочная скорость (при посадочной массе 140 000 - 155 000 кг) 260-300 км/ч, максимальная скороподъемность 60-70 м/с, практический потолок 16000 м, практическая дальность полета с нормальной нагрузкой 13 200 км, с максимальной нагрузкой 10 500 км, длина разбега (при максимальной взлетной массе) 2200 м, длина пробега (посадочная масса 140 000 кг) 1800 м.

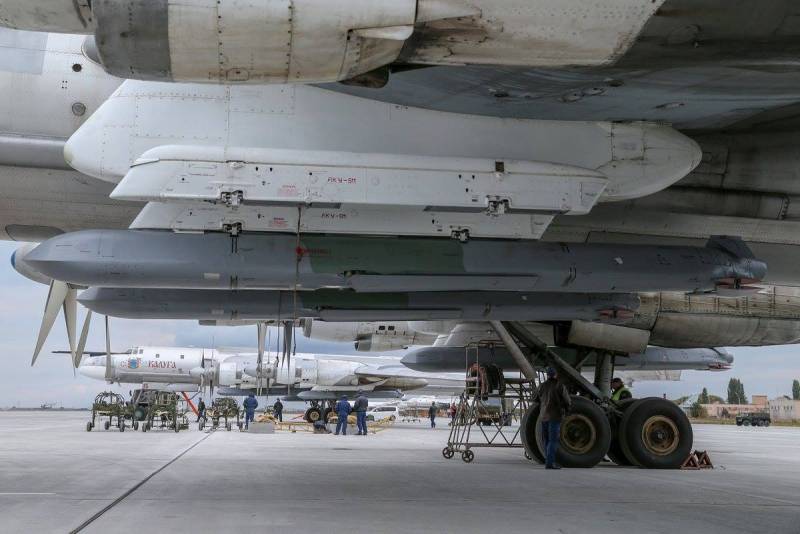

Вооружение. В двух внутрифюзеляжных грузоотсеках может размещаться различная целевая нагрузка общей массой до 40 000 кг. Она включает стратегические крылатые ракеты (12 единиц на двух многопозиционных ПУ барабанного типа) и аэробаллистические гиперзвуковые ракеты Х-15 (24 единицы на четырех пусковых установках).

В перспективе состав вооружения бомбардировщика планируется существенно усилить за счет введения в его состав высокоточных крылатых ракет нового поколения, имеющих увеличенную дальность и предназначенных для поражения как стратегических, так и тактических наземных и морских целей практически всех классов.

Самолет имеет высокий уровень компьютеризации бортового оборудования. Информационная система в кабинах представлена электромеханическими индикаторами и индикаторами на мониторах. Традиционные для больших машин штурвалы заменены на ручки управления, подобные используемых на истребителях.

На вооружении военно-воздушных сил РФ сейчас находятся 15 Ту-160. Руководство ВВС РФ планирует довести количество таких самолетов до 30.

Материал подготовлен на основе информации РИА Новости и открытых источников

Ту-160. Белый лебедь. Фото. Характеристики.



Работы по созданию самолета ТУ-160 "Белый лебедь" – ракетоносца сверхзвукового бомбардировщика дальней авиации начались в 1968 году ОКБ имени А.Н.Туполева. А в 1972 году был сделан аванпроект такого летательного аппарата с крылом непостоянной геометрии. В 1976 году проект модели Ту-160 был одобрен комиссией. Двигатель типа НК-32 специально для данной модели самолета был разработан ОКБ им. Кузнецова в 1977 году.



Ту-160 Фото

Ту-160 фото



Эти стратегические бомбардировщики по классификации НАТО называются «Черный Джек», а на сленге американцев – «дубинка» (Black Jack - избивать дубинкой). Но наши пилоты назвали их «Белыми лебедями» - и это очень похоже на правду. Сверхзвуковые Ту-160 красивы и изящны, даже обладая грозным вооружением и потрясающей мощью. Вооружением для них выбрали Х-55 - дозвуковые крылатые малогабаритные ракеты и Х-15 - аэробаллистические ракеты, которые разместили на многопозиционных установках под крыльями.

Макет Ту-160 утвердили в конце 1977 года, и опытное производственное предприятие ММЗ «Опыт» (в г.Москве) начало сборку трех опытных самолетов. Казанское производство изготовило фюзеляжи, в Новосибирске сделали крыло и стабилизатор, в Воронеже – створки грузоотсеков, а в городе Горьком - опоры шасси. Сборка первой машины «70-01» завершилась в январе 1981 года в г. Жуковский.

Ту-160 с серийным «70-01» первый раз был опробован в воздухе в 1981 году 18 декабря. На государственных испытаниях, которые завершились в середине 1989 года, самолетом Ту-160 были выпущены четыре крылатых ракеты Х-55, как основное вооружение самолета. Максимальная скорость летательного аппарата при горизонтальном полете составила 2200 км/ч. Эту скорость для эксплуатации ограничили до 2000 км/ч – это было введено из-за условия лимита ресурса. Многим Ту-160 давали имена личные, как боевым кораблям. Первый Ту-160 назвали «Илья Муромец».

  • Экипаж Ту-160: 4 человека.

  • Двигатели: (турбинные) четыре штуки НК - 32 ТРДДФ 4х14.000/25.000 кгс (тяга: рабочая / на форсаже).

  • Агрегат трехвальный, двухконтурный, с форсажной камерой. Его запуск происходит от воздушного стартера.

  • За левой опорой главного шасси располагается ВСУ – электрическая система управления двигателями, имеющая гидромеханическое дублирование

  • .Масса и нагрузки: взлетная нормальная – 267600 кг, самолета порожнего – 110000 кг, максимальная боевая – 40000 кг, топлива – 148000 кг.

  • Летные данные: 2000 км/ч - скорость полета на высоте, 1030 км/ч – полет у земли, от 260 до 300 км/ч - скорость посадочная, 16000 м - потолок для полета, 13200 км - практическая дальность, 10500 км - длительность полета при максимальной нагрузке.



Салон

Ту-160. Белый лебедь. салон

Ту-160 - один из боевых самолетов СССР, о котором пресса узнала до его постройки, за несколько лет. В 1981 году 25 ноября летательный аппарат готовили к испытаниям в подмосковном г. Жуковском (Раменском). Машина стояла вместе с двумя Ту-144 и была сфотографирована пассажиром из самолета, садившегося на соседний аэродром Быково. С того момента бомбардировщик получил свое прозвище « Ram-P» (Ram – от Раменское) и НАТОвский код - «Black Jack». С таким именем миру представили самый тяжелый бомбовоз всех времен.

На переговорах об ОСВ-2 в 70-х годах прошлого века Л.И.Брежнев сказал, что, в противовес американскому В-1, в СССР проектируется новый стратегический бомбардировщик. В прессе упомянули, что производить его будут на заводе в Казани.А что сегодня?

При распаде СССР Ту-160 были распределены между республиками. 19 из них достались Украине, авиаполк в Прилуках. Восемь были переданы в счет долгов за газ России, а оставшиеся попросту распилены. В Полтаве можно посетить последнего украинского «лебедя», превращенного в музей.

Ту-160 посадка

Ту-160В (Ту-161) – проект ракетоносца, имеющего в составе силовую установку, которая работает на жидком водороде. С учетом особенности топливной системы от базового варианта отличается размерами фюзеляжа. Сжиженный водород, который использовался в агрегатах двигателей как горючее, резервировался при температуре до -253 °C. Дополнительно оборудован гелиевой системой, которая отвечает за управление криогенными двигателями, и азотной – выполняет контроль вакуума в полостях теплоизоляции самолета.

  • Ту-160 НК-74 – модификация Ту-160, имеющая в составе более экономичные двухконтурные турбореактивные двигатели с форсажной камерой НК-74. Эти силовые установки по заказу собирались в г. Самара на СНТК им. Н.Д. Кузнецова. Применение данных авиамоторов позволило увеличить параметр дальности полета.

  • Ту-160П – модификация, представляющая собой тяжелый истребитель дальнего сопровождения, который мог нести на борту ракеты класса «воздух-воздух», имеющие среднюю и большую дальность действия.

  • Ту-160ПП – проект самолета радиоэлектронной борьбы. На данный момент имеется только макет в натуральную величину, определены характеристики нового самолета и состав аппаратуры.

  • Ту-160К – проект самолета, входящего в состав авиационно-ракетного комплекса «Кречет». Доведен до стадии готового эскизного проекта в КБ «Южное». Главным конструктором был В.Ф.Уткин. Работы над АРК «Кречет» проводились в 1983-1984 гг. с целью повышения эффективности и живучести баллистических ракет во время ядерного взрыва и для проверки энергетической функциональности самолета-носителя. Вооружен ракетой «Кречет-Р».



Ту-160 фото

Это двухступенчатая малогабаритная МБР 4-го поколения. Она комплектовалась маршевыми твердотопливными двигателями на смесевом топливе. В режиме полета использовалось жидкое монотопливо. Грузоподъемность самолета-носителя Ту-160К составляла 50 т. Это значило, что модификация могла нести на борту две МБР «Кречет-Р» весом по 24,4 т каждая. С учетом дальности полета самолета Ту-160К его эффективное применение составляло в расстоянии до 10 тыс. км.

На стадии проекта завершилась разработка наземного оборудования для координации действий самолета в декабре 1984 г.

Система управления ракетами «Кречет-Р» автономная, инерциальная, с подключением к внешним источникам информации. Координаты и скорость ракеты поступали на борт самолета со спутника, а от астрокорректора уточнялись углы положения командных приборов. Первая ступень органов управления – это аэродинамические рули, вторая – управляющее поворотное сопло. МБР планировали оснастить разделяющими головными частями, имеющими индивидуальное наведение, и ГЧ, которые предназначались для прорыва вражеской ПРО. Работы над АРК «Кречет» были свернуты в середине 80-х годов ХХ века.

Ту-160 кабина

Ту-160СК − самолет, который предназначался для переноса трехступенчатой жидкостной системы «Бурлак», масса которой составляла 20 т. Согласно расчетам конструкторов на орбиту можно было вывести до 600-1100 кг груза, при этом доставка обойдется в 2-2,5 раза дешевле, нежели применяя ракеты-носители, имеющие аналогичную грузоподъемность. Пуск ракеты с Ту-160СК должен происходить на высотах 9000-14 000 м на скорости самолета от 850 до 1600 км/ч. Характеристики комплекса «Бурлак» должны были превосходить американский аналог дозвукового стартового комплекса, носителем которого был Boeing B-52, укомплектованный ракетой-носителем Pegasus. Назначение «Бурлака» − группировка спутников в случае массового поражения аэродромов. Разрабатывать комплекс начали в 1991 г., ввод в эксплуатацию был запланирован в 1998-2000 годах. В составе комплекса также должны были находиться станция наземного обслуживания и командно-измерительный пункт. Дальность полета Ту-160КС к месту пуска ракеты-носителя составляла 5000 км. 19.01.2000 между аэрокосмической корпорацией «Воздушный старт» и «ЦСКБ-Прогресс» в г. Самара подписаны нормативные документы о сотрудничестве в направлении создания авиаракетного комплекса «Воздушный старт».

Ту-160М – новейшая модернизация самолета Ту-160. В его состав входит новое вооружение и радиоэлектронное оборудование. Может нести на борту до 90 ОФАБ-500У массой по 500 кг каждая. Как считают эксперты, российский бомбардировщик-ракетоносец по многим показателям впереди британского аналога – истребителя Typhoon. Дальность полета отечественного самолета без дозаправки больше, чем у британца в 4 раза. Также Ту-160М способен нести на борту больше безъядерных ракет и авиабомб и имеет лучший показатель КПД двигателей.

Ту-160 Характеристики

Ту-160 Характеристики

Туполев Ту-160. Галерея.




Ту-160. Видео.



Военная авиация

Avia.pro

Ту - 160. Крылатая гордость России

Кому суждено ползать, летать не может (с). Ну ничего. Однако, самолеты восхитительны, особенно боевые. В них сочетается прелесь и тяга к оружию и бесконечное непонимание душой, как такая масса может так грациозно летать ! Предлагаю посмотреть интересные фотографии и узнать что то новое о гордости советской/россйской авиации.

Ту-160 (по классификации НАТО Blackjack) – сверхзвуковой бомбардировщик-ракетоносец, обладающий крылом изменяемой стреловидности, создан ОКБ Туполева в 1980-х годах. Состоит на вооружении, начиная с 1987 года. В составе ВВС России в настоящее время находится 16 стратегических ракетоносцев Ту-160. Данный самолет является самым большим в истории военной авиации сверхзвуковым самолётом и самолётом с крылом изменяемой геометрии, а также самым тяжелым среди всех боевых самолетов мира. Ту-160 обладает крупнейшей среди всех существующих бомбардировщиков максимальной взлётной массой. Среди российских пилотов самолет имеет прозвище «Белый лебедь».


Работы над созданием стратегического бомбардировщика нового поколения были начаты в ОКБ А. Н. Туполева в 1968 году. В 1972 году проект многорежимного бомбардировщика, обладающего крылом изменяемой стреловидности, был готов, в 1976 году прошла эскизная защита проекта Ту-160, а уже в 1977 году ОКБ им. Кузнецова начало работы над созданием двигателей для нового самолета. Первоначально его собирались вооружить высокоскоростными ракетами Х-45, но в дальнейшем от этой идеи отказались, отдав предпочтение малогабаритным дозвуковым крылатым ракетам типа Х-55, а также аэробаллистическим гиперзвуковым ракетам Х-15, которые размещались на многопозиционных пусковых установках внутри корпуса.



Первый самолет.

Толчком к разработке проекта нового стратегического бомбардировщика послужило начало работ в США над проектом будущего В-1.К проектированию самолета приступили два авиационных конструкторских бюро: ОКБ П.О.Сухого (Московский машиностроительный завод "Кулон") и только что восстановленное ОКБ В.М.Мясищева (ЭМЗ - Экспериментальный машиностроительный завод, расположенный в г. Жуковском). ОКБ А.Н.Туполева (Московский машиностроительный завод "Опыт") было загружено другими темами и, скорее всего, по этой причине к работе по новому стратегическому бомбардировщику на этом этапе не привлекалось.

1297990893_kabina-pilotov2

Был объявлен конкурс. К началу 70-х годов оба коллектива, основываясь на требованиях полученного задания и предварительных тактико-технических требованиях ВВС, подготовили свои проекты. Оба конструкторских бюро предлагали четырехдвигательные самолеты с крылом изменяемой стреловидности, но совершенно разных схем.М-18 ОКБ Мясищева признан победителем в конкурсе 1972 года.

Однако, это ОКБ (только что возрождённое) не имело своей производственной базы и воплощать в металл самолёт было негде. ОКБ Сухога специализировалось на истребителях и фронтовых бомбардировщиках. После череды интриг на правительственном уровне строить стратегический бомбардировщик поручили Туполеву, в конструкторское бюро которого передали проектную документацию из ОКБ Мясищева и Сухого

Менялись и ТТЗ на самолёт, т.к. в то время интенсивно шли переговоры по ОСВ (ограничение стратегических вооружений). В семидесятых годах появилось новое оружие - крылатые низко высотные ракеты большой дальности (свыше 2500 км), летящие с огибанием рельефа местности. Это в корне изменило стратегию использования стратегических бомбардировщиков.

1297990893_kabina-pilotov2

Натурный макет нового бомбардировщика был утвержден в 1977 году. В этом же году на опытном производстве ММЗ «Опыт» в Москве приступили к сборке партии из 3-х опытных машин. Крыло и стабилизаторы для них производились в Новосибирске, фюзеляж изготавливался в Казани, опоры шасси – в Горьком. Окончательная сборка первой опытной машины была произведена в январе 1981 года, самолеты Ту-160 с номерами «70-1» и «70-3» предназначались для проведения летных испытаний, а самолет с номером «70-02» для статичных испытаний.

18 декабря 1981 года состоялся первый полет многорежимного стратегического бомбардировщика ТУ-160.

1297990893_kabina-pilotov2


Первый полет самолет с заводским номером «70-01» состоялся 18 декабря 1981 года (командиром экипажа был Б. И. Веремей), а 6 октября 1984 года в воздух поднялась машина с заводским номером «70-03», которая уже имела полный комплект оборудования серийного бомбардировщика. Еще через 2 года, 15 августа 1986 года ворота сборочного цеха в Казани покинул 4-й серийный бомбардировщик, который стал первым строевым. Всего же в выполнении летных испытаний было задействовано 8 самолетов двух опытных серий.

1297990893_kabina-pilotov2

1297990893_kabina-pilotov2

В ходе проведения госиспытаний, которые были завершены в середине 1989 года, с борта бомбардировщика-ракетоносца было произведено 4 успешных пуска крылатых ракет Х-55, которые были основным оружием машины. Также была достигнута максимальная скорость горизонтального полета, составившая без малого 2200 км/ч. При этом в ходе эксплуатации скоростной порог решили ограничить скоростью в 2000 км/ч, что в основном было обусловлено сохранением ресурса двигательной установки и планера.

1297990893_kabina-pilotov2
Кликабельно

Первые 2 опытных стратегических бомбардировщика Ту-160 были включены в состав строевой части ВВС 17 апреля 1987 года. После распада СССР практически все имеющиеся на тот момент серийные машины (19 бомбардировщиков) остались на территории Украины, на авиабазе в городе Прилуки. В 1992 году бомбардировщики данного типа начинают поступать на вооружение 1-го ТБАП ВВС России, который базировался в Энгельсе. К концу 1999 года на данной авиабазе находилось 6 самолетов Ту-160, еще часть машины находилась в Казани (в стадии сборки) и на аэродроме в Жуковском. В настоящее время большая часть российских Ту-160 носят индивидуальные названия. К примеру, в составе ВВС имеются самолеты «Илья Муромец» (такое имя носил первый в мире тяжелый бомбардировщик, который был построен в России в 1913 году), «Михаил Громов», «Иван Ярыгин», «Василий Решетников».

1297990893_kabina-pilotov2
Кликабельно 1920 рх

Высокие характеристики российского стратегического бомбардировщика были подтверждены установлением 44 мировых рекордов. В частности, с полезной нагрузкой в 30 тонн самолет совершил полет по замкнутому маршруту протяженностью в 1000 км. со скоростью 1720 км/ч. А в полете на дальность в 2000 км., имея взлетную массу в 275 тонн самолет смог достичь средней скорости 1678 км/ч, а также высота полета в 11 250 м.

tupolev_tu_160_1920x1200Кликабельно 1920 рх, кому на обои ....

В ходе серийного изготовления бомбардировщик подвергался ряду усовершенствований, которые обуславливались опытом его эксплуатации. К примеру, было увеличено число створок для подпитки двигателей самолета, что позволило увеличить устойчивость ТРДДФ (двухконтурный турбореактивный двигатель с форсажной камерой) и упростить их управляемость. Замена ряда элементов конструкции с металлических на углепластиковые позволила в некоторой мере снизить массу самолета. Люки оператора и штурмана были оснащены перископами заднего обзора, также было доработано программное обеспечение и внесены изменения в гидросистему.

tupolev_tu_160_1920x1200

В рамках реализации многоэтапной программы по снижению радиолокационной заметности на каналы воздухозаборников и обечайки было нанесено специальное графитовое радиопоглощающее покрытие, также радиопоглощающей краской был покрыт и нос самолета. Удалось реализовать меры по экранированию двигателей. Введение в остекление кабины сетчатых фильтров позволило устранить переотражение радиолокационного излучения от ее внутренних поверхностей.

tupolev_tu_160_1920x1200

На сегодняшний день стратегический бомбардировщик-ракетоносец Ту-160 является наиболее мощной боевой машиной в мире. По составу вооружения и своим основным характеристикам он существенно превосходит американский аналог – многорежимный стратегический бомбардировщик В-1В «Лансер». Предполагается, что дальнейшее проведение работ по совершенствованию Ту-160, в частности расширение и обновление состава вооружения, а также установка нового БРЭО, сможет еще больше увеличить его потенциал.

tupolev_tu_160_1920x1200

Бомбардировщик Ту-160 выполнен по нормальной аэродинамической схеме с изменяемой геометрией крыла. Особенностью конструкции планера самолета является интегральная схема аэродинамической компоновки, согласно которой неподвижная часть крыла образует с фюзеляжем единое целое. Такое решение позволило наилучшим образом использовать внутренние объемы планера для размещения топлива, грузов, различного оборудования, а также снизить количество конструктивных стыков, что привело к снижению массы конструкции.

tupolev_tu_160_1920x1200

Планер бомбардировщика производится в основном из сплавов алюминия  (В-95 и АК-4, термообработанных для увеличения ресурса). Консоли крыла изготавливаются из титановых и высокопрочных алюминиевых сплавов и пристыковываются к шарнирам, позволяющим изменять стреловидность крыла в диапазоне от 20 до 65 градусов. Доля титановых сплавов в массе планера бомбардировщика равняется 20%, также используются стеклопластики, широко применяются клееные трехслойные конструкции.

tupolev_tu_160_1920x1200

Экипаж бомбардировщика, состоящий из 4-х человек, располагается в единой просторной герметичной кабине. В передней ее части установлены кресла первого и второго пилотов, а также штурмана-оператора и штурмана. Все члены экипажа размещаются в катапультируемых креслах К-36ДМ. Для повышения работоспособности операторов и летчиков во время совершения длительного полета, спинки кресел оснащены подушками с пульсирующим воздухом для массажа. В задней части кабины пилотов располагается малогабаритная кухня, откидная койка для отдыха и туалет. Самолеты поздних моделей выпуска оснащались встроенным трапом.

tupolev_tu_160_1920x1200

Шасси самолета трехопорное с 2-мя управляемыми колесами передней опоры. Основные опоры шасси имеют качающуюся амортизационную стойку и находятся за центром массы бомбардировщика. Они имеют пневматические амортизаторы и трехосные тележки по 6 колес. Шасси убирается в небольшие ниши в фюзеляже назад по полету бомбардировщика. Щитки и аэродинамические дефлекторы, предназначенные для прижатия воздуха к ВПП, отвечают за защиту воздухозаборников двигателей от попадания в них грязи и осадков.

tupolev_tu_160_1920x1200

Силовая установка Ту-160 включает в себя 4 двухконтурных турбореактивных двигателя с форсажной камерой НК-32 (созданы ОКБ Н. Д. Кузнецова). Двигатели серийно производятся в Самаре с 1986 года, до середины 1990-х годов они не имели аналогов в мире. НК-32 – один из первых в мире серийных двигателей, при проектировании которого были приняты меры по уменьшению ИК и радиолокационной заметности. Двигатели самолета расположены попарно в мотогондолах и разделены между собой специальными противопожарными перегородками. Двигатели функционируют независимо друг от друга. Для реализации автономного энергоснабжения на Ту-160 была установлена также отдельная вспомогательная газотурбинная силовая установка.

tupolev_tu_160_1920x1200


Кликабельно 2200 рх

Бомбардировщик Ту-160 оснащается прицельно-навигационным комплексом ПРНК, состоящим из оптоэлектронного бомбардировочного прицела, обзорно-прицельной РЛС, ИНС, СНС, астрокорректором и бортовым комплексом обороны «Байкал» (контейнеры с дипольными отражателями и ИК-ловушками, теплопеленгатор). Также имеется многоканальный цифровой комплекс связи, который сопряжен со спутниковыми системами. В БРЭО бомбардировщика задействовано более 100 специальных ЭВМ.

tupolev_tu_160_1920x1200

Бортовой комплекс обороны стратегического бомбардировщика гарантирует обнаружение и классификацию РЛС системы ПВО противника, определение их координат и последующее их дезориентирование ложными целями, либо подавление мощными активными помехами. Для проведения бомбометания применяется прицел «Гроза», который обеспечивает поражение различных целей с высокой точностью в дневных условиях и при недостаточном уровне освещенности. Теплопеленгатор для обнаружения ракет и самолетов противника с задней полусферы находится в крайней задней части фюзеляжа. В хвостовом конусе находятся контейнеры с дипольными отражателями и ИК ловушками. В кабине пилотов находятся стандартные электромеханические приборы, которые в целом аналогичны установленным на Ту-22М3. Управление тяжелой машиной  осуществляет при помощи ручки управления (джойстика), как на истребителях.

tupolev_tu_160_1920x1200

Вооружение самолета размещается в 2-х внутрифюзеляжных грузовых отсеках, в которых может находиться разнообразная целевая нагрузка общей массой до 40 тонн. Состав вооружения может состоять из 12 дозвуковых крылатых ракет X-55 на 2-х многопозиционных пусковых установках барабанного типа, а также до 24 гиперзвуковые ракет Х-15 на 4 ПУ. Для уничтожения малоразмерных тактических целей самолет может применять корректируемые авиационные бомбы (КАБ) массой до 1500 кг. Также самолет может нести до 40 тонн обычных свободнопадающих бомб. В перспективе комплекс вооружения стратегического бомбардировщика может существенно усилиться за счет включения в его состав новых высокоточных крылатых ракет, к примеру, X-555, предназначенных для уничтожения как тактических, так и стратегических наземных и морских целей практически всех возможных классов.

tupolev_tu_160_1920x1200

tupolev_tu_160_1920x1200
Кликабельно 3000 рх

tupolev_tu_160_1920x1200
Кликабельно 3000 рх

tupolev_tu_160_1920x1200

Тактико-технические характеристики Ту-160:
Размеры: размах крыла максимальный – 55,7 м., минимальный – 35,6 м., длина – 54,1 м., высота – 13,2 м.
Площадь крыла – 360,0 кв. м.
Масса самолета, кг.
- пустого – 110 000
- нормальная взлетная – 267 600
- максимальная взлетная – 275 000
Тип двигателя – 4 ТРДДФ НК-32, бесфорсажна тяга –4х137,2 кН, на форсаже – 4х247,5 кН.
Максимальная скорость на высоте – 2230 км/ч, крейсерская – 917 км/ч.
Практическая дальность полета без дозаправки: 12 300 км.
Боевой радиус: 6 000 км.
Практический потолок – 15 000 м.
Экипаж – 4 человека

tupolev_tu_160_1920x1200

Вооружение: в двух подфюзеляжных отсеках размещается различная целевая нагрузка общей массой 22 500 кг, максимальная – до 40 000 кг. В состав вооружения входят тактические и стратегические крылатые ракеты X-55 и X-55M, а также аэробаллистические гиперзвуковые УР малой дальности X-15 (M=5) с ядерными и неядерными БЧ, а также корректируемые авиационные бомбы КАБ различных типов до КАБ-1500, обычные виды бомб, а также мины.

tupolev_tu_160_1920x1200
Кликабельно

tupolev_tu_160_1920x1200

tupolev_tu_160_1920x1200

tupolev_tu_160_1920x1200

tupolev_tu_160_1920x1200

tupolev_tu_160_1920x1200

A Tupolev TU-160 strategic bomber performs a demonstration flight in Zhukovsky

Украина утилизировала 2 Ту-160 (№24 с налетом 466 часов и №14 с налетом 100 часов), еще один Ту-160 утилизирован в 2001, один Ту-160 передан в музей, остальные 8 были переданы России

источник текста

160 - Тяжелый многорежимный стратегический бомбардировщик

Тяжелый многорежимный стратегический бомбардировщик с изменяемой  геометрией крыла

Ту-160 создан  в ОКБ ММЗ "Опыт" А.Н.Туполева, главный конструктор Валентин Иванович Близнюк. Предварительные НИОКР по проекту самолета с крылом с изменяемой геометрией начаты в 1972 г. Проектирование окончательного варианта "изделия 70" начато в 1975  г.  по  постановлению Совмина СССР от 26 июня 1974 г. и Постановлению Совмина СССР №1040-348 от  19.12.1975  г.

Разработка эскизного проекта и создание полноразмерного макета будущего Ту-160 были выполнены в 1976-1977 годах.

Производство первых прототипов (машины 70-01 для летных испытаний, 70-02 для статических испытаний, 70-03 - предсерийный самолет) начато в 1977 г. на ММЗ "Опыт". Одновременно начата подготовка серийного производства на Казанском авиационном заводе №22. В мае 1980 г. прототип 70-01 построен и перевезен на аэродром ЛИИ в Жуковском. Окончательная сборка самолета завершена в январе 1981 г. и начаты наземные испытания самолета. Выкатка самолета 70-01 на летное поле состоялась 18 августа 1981 г. Проверки систем и оборудования начаты 22 октября 1981 г. и 14 ноября 1981 г. самолет под управлением экипажа летчика-испытателя Б.И. Веремея совершил первую пробежку.

Ту-160 (фото Сергей Бровко, 21.03.2008 г.)

Первый полет  самолета 70-01 состоялся  18 декабря 1981 г. (экипаж Б.И.Веремея, второй пилот С.Т.Агапов, штурманы - М.М.Козел, А.В.Еременко). В том же году на Казанском авиазаводе было начато производство двух опытных серий (8 самолетов). Программа летных испытаний Ту-160 опытной серии была начата в 1983 г. Первый полет предсерийного Ту-160 (70-03) - 6 октября 1984 г.  Первый полет первого серийного Ту-160  (самолет 01-01 из первой опытной серии) - 10.10.1984 г., второго (№01-02) - 16.03.1985 г., третьего (№02-01) - 25.12.1985 г., четвертого (№02-02) - 15.08.1986 г. Головной  Ту-160 (№70-01) впервые достиг скорости звука в ходе испытаний в феврале 1985 г. В ходе испытаний потерян один самолет (№01-02, весна 1987 г., экипаж катапультировался).

Первые два Ту-160 опытной серии поступили в 184-й гвардейский  полк ДА ВВС СССР в Прилуках на Украине 17 апреля 1987 г. до завершения государственных испытаний. Крупносерийное производство Ту-160С (наименование в серии) на заводе им.С.П.Горбунова в г.Казани начато в мае 1987 г. Государственные испытания Ту-160 завершились в 1989 г. пусками ракет Х-55. Ту-160 принят на вооружение ВВС России 30 декабря 2005 г.

На самолете установлено 44 мировых рекорда (см. сайт ФАИ).

Ту-160 в ВВС России

По состоянию на 2017 г. 11 самолетов Ту-160 вооруженных крылатыми ракетами Х-55 / Х-555 и Х-101 / Х-102 входят в состав 121-го Гвардейского полка дальней авиации (6950-я Гвардейская авиационная база, г.Энгельс).

Конструкция самолета

Самолет классической аэродинамической схемы с интегральная конструкцией фюзеляжа, крылом изменяемой стреловидности, дифференциальным цельноповоротным стабилизатором и цельноповоротной верхней частью киля. Два отсека размещения полезной нагрузки расположены тандемом (друг за другом). Самолет оборудован приемным устройством дозаправочной системы типа "шланг-конус".

Двигательная установка

4 х ТРДДФ НК-32 (изделие "Р") ОКБ КМЗ "Труд" главного конструктора Н.Д.Кузнецова. Тяга двигателя - 14000 кг (номинал), на форсаже - 25000 кг.

ТТХ самолета

Экипаж - 4 чел.(два пилота,штурман и оператор размещаются в двух кабинах)
Длина - 54,095 м

Размах крыла:
◊ на взлете/посадке - 55,7 м (по эскизному проекту)
 на взлете/посадке - 57,7 м (в серии)
 на крейсерском режиме - 50,7 м
 на максимальной скорости - 35,6 м

Размах стабилизатора - 13,25 м
Высота - 13,1 м
Площадь крыла:
400 кв.м (при минимальной стреловидности)
370 кв.м (при максимальной стреловидности)

Стреловидность крыла - 20-35-65 град. на разных режимах
Колея шасси - 5,4 м
База шасси - 17,88 м
Размеры отсека вооружения - 2 отсека 11,28 х 1,92 х 1,9 м

Масса взлетная - 275000 кг
Масса взлетная нормальная - 267600 кг
Масса посадочная - 140000-155000 кг
Масса пустого - 110000 кгт
Тяговооруженность - 0,36 (В-1В - 0,25)
Масса топлива - 148000 кг

Масса полезной нагрузки:
◊ норма - 16330 кг
◊ максимальная фактическая - 22400-22500 кг
◊ максимально  допустимая - 45000 кг

Скорость максимальная - 2200 км/ч (2 М)
(на высоте 13000 м на форсажном  режиме  работы двигателей при угле стреловидности 65 град)

Скорость максимальная эксплуатационная - 2000 км/ч
ограничение для строевых частей с целью сохранения ресурса планера)

Скорость максимальная на малой высоте - 1030 км/ч
Скорость взлета - 270-370 км/ч
Скорость посадки - 260-280 км/ч
Скороподъемность - 60-70 м/с

Потолок практический - 15000 м

Дальность полета (без дозаправки):
◊ максимальная - 16000 км
◊ в максимальной ПН - 10500 км

Радиус действия с одной дозаправкой - 7300 км

Боевой радиус системы вооружения без дозаправки - 9150 км
(с учетом дальности КРБД типа Х-55)

Разбег - 900-2200 м (масса 150-275 тонн)
Пробег - 1200-1600 м (масса 140-155 тонн)
Максимальное время полета без дозаправки - 12 часов 50 мин
1989 г., экипаж Валерия Горголя - командира 184-го Гв.ТБАП, г.Прилуки)

Максимальная продолжительность полета - 21 час
2009 г., 2 дозаправки) и 23 часа (09-10.06.2010 г., 2 дозаправки)

Максимальная эксплуатационная перегрузка - 2,5 G

На фото: Кабина Ту-160 и рабочее место оператора (2012г.)


Вооружение

Размещается в 2-х бомбоотсеках с револьверными катапультными ПУ
Варианты:
12 х КР Х-55 / Х-55СМ / Х-555
12 х КР Х-101 или Х-102

Пуск ракеты Х-101 с борта Ту-160 "Владимир Судец" ВВС России, 17.11.2015 г. (с сайта Минобороны РФ)

Оборудование

Прицельно-навигационный комплекс Ту-160 включает в себя астроинерциальную двухканальную навигационную систему К-042К, астровизир АВ-1СМ, автоматическую систему огибания рельефа местности, систему спутниковой навигации ГЛОНАСС и многоканальный цифровой комплекс связи. Вместо штурвала используется ручка управления (джойстик) аналогичная истребительной.

Прицельно-навигационный комплекс "Обзор-К" включет в себя РЛС бомбометания и навигации"Поиск"  и оптико-электронный бомбардировочный прицел ОПБ-15Т "Гроза". Система управления ракетным оружием "Спрут-СМ" (введение целеуказания в ГСН ракет перед пуском, обеспечение применения КРБД).

Бортовой комплекс обороны (БКО) "Байкал" обнаруживает и классифицирует любые РЛС противника, тепловые цели и обеспечивает применение активных средств РЭБ, пассивных ПЛ и ИК-ловушек (средства РЭБ расположены в хвостовом конусе).

Система дозаправки в воздухе со штангой дозаправки ГПТ-2. Катапультные кресла К-36ДМ разработки НПО "Звезда" (главный конструктор Г.И.Северин). Система катапультирования индивидуальная и принудительная для всего экипажа (запуск с любого рабочего места). Катапультирование возможно в режиме "0-0" (нулевая скорость, нулевая высота).

Модификации:

Ту-160 (1969-1972 г.г.) - первый проект на конкурс 1972 г. - бомбардировщик на базе Ту-144.

Ту-160М аванпроект (1972 г.) - проработка вариантов компоновки самолета с изменяемой геометрией крыла.

Ту-160М (1975 г.) - второй проект Ту-160 с изменяемой геометрией крыла.

Ту-160 (изделие 70) - BLACKJACK / RAM-P (1981 г.) - бомбардировщик с изменяемой геометрией крыла опытной серии.

Ту-160 - носитель БПЛА "Ворон" (проект, середина 1970-х годов) - на начальном этапе работ по проекту Ту-160 предусматривалось использование самолета в качестве носителя стратегического сверхзвукового беспилотного разведывательного летательного аппарата "Ворон" разработки ОКБ Туполева со стартовой массой 6300 кг. Проектирование прекращено в середине 1970-х годов в связи с закрытием программы создания БПЛА.

Ту-160П (проект, середина 1970-х годов) - тяжелый истребитель сопровождения вооруженный ракетами "воздух-воздух" большой и средней дальности. Проект не реализован.

Ту-160С - BLACKJACK (1987 г.) - серийный вариант бомбардировщика.

Ту-160ПП (проект, середина 1980-х годов) - самолет постановщик помех, проектирование предполагалось согласно требованиям ВВС еще на этапе разработки проекта Ту-160.  Полномасштабное проектирование начато в середине 1980-х годов, построен полноразмерный макет. Проект не реализован.

Ту-160 модернизация (проект, 1980-е годы) - в процессе проработки модернизации Ту-160 предполагался переход на более экономичные двигатели НК-74, замена оборудования и дооснащение более современным вооружением. Вероятно, данную модернизацию планировалось провести до 1996 г. ( наше предположение).

Ту-160В (проект, 1980-е годы) - вариант Ту-160 с двигателями на жидком водороде с измененной конструкцией фюзеляжа. Проект не реализован.

Ту-160К "Кречет" (проект, 1983-1984 г.г.) - проект оснащения Ту-160 двумя баллистическими ракетами воздушного запуска "Кречет" (КБ "Южное") массой по 24.4 тонны.  Боевой радиус комплекса - 10000 км

Ту-160М (проект, 1990-е годы) - проект Ту-160 с измененными отсеками полезной нагрузки - носитель 2 гиперзвуковых КР Х-90.

Ту-160СК (проект, 1992 г.) - самолет-носитель ракет-носителей "Бурлак" и "Бурлак-Диана" для выведения на орбиту ИСЗ.

Ту-161 (проект, 1990-е годы) - проект модернизации и развития Ту-160 как многорежимного самолета-носителя КРБД.

Ту-160 модернизация / Ту-160М (2006-2007 г.г.) - модернизированный вариант серийных Ту-160 - изначально планировалось произвести модернизацию парка Ту-160 до 1996 г., но фактически работы по модернизации начаты после 2000 г. Изменен состав БРЭО, модернизированы двигатели НК-32 / НК-321 (увеличен ресурс, повышена надежность, испытания завершены в 2006 г.), самолет может нести ракеты Х-555 и Х-101/102. Кроме того, модернизированный вариант может высокоточно применять обычные свободнопадающие бомбы. В части БРЭО устанавливаются новые БЦВМ, система спутниковой навигации разработки МКБ "Компас", увеличиваются дальность и продолжительность полета, модернизирован бортовой комплекс обороны. Первым самолетом прошедшим модернизацию является самолет с серийным №02-02 "Валентин Близнюк" (после модернизации поступил в ВВС 5 июля 2006 г.).

Ту-160М2 - BLACKJACK-M - проект возобновления производства Ту-160. Обсуждение возобновления производства Ту-160 началось весной 2015 г. В июле 2015 г. сообщается, что ОКБ Туполева совместно с КАПО им. Горбунова начата проработка возобновления производства Ту-160. 19 июня 2017 г. заявлено, что в перспективе ВВС будут получать 3-4 Ту-160М2 в год, а всего планируется поставить 50 Ту-160М2. Выкатка из цеха КАПО первого прототипа Ту-160М2 состоялась в ноябре 2017 г. - это самолет Ту-160 №08-04, собранный из советского задела.

"Новый оборонный заказ. Стратегии"

ТУ-160 Белый Лебедь - бомбардировщик стратегического назначения, максимальная скорость и размах крыльев, конструкция, ТТХ и вооружение самолета

Бомбардировщик Ту-160

Когда-то знаменитый авиаконструктор Андрей Николаевич Туполев сказал, что хорошо летают только красивые самолеты. Стратегический сверхзвуковой бомбардировщик Ту-160 создан будто бы специально для подтверждения этих крылатых слов. Практически сразу эта машина получила среди летчиков прозвище «Белый лебедь», которое вскоре стало практически официальным названием этой уникального самолета.

Ту-160 «Белый лебедь» (Blackjack по кодификации НАТО) был создан на рубеже 70-80-х годов прошлого столетия, в самый разгар Холодной войны. Это стратегический сверхзвуковой ракетоносец с изменяемой геометрией крыла, способный преодолевать рубежи противовоздушной обороны на сверхмалых высотах. Создание этих самолетов стало ответом на американскую программу AMSA, в рамках которой был построен не менее знаменитый «стратег» B-1 Lancer. И, надо отметить, что ответ у советских конструкторов получился просто замечательный. Скорость Ту-160 в полтора раза выше, чем у его американского аналога, примерно во столько же раз больше дальность полета и боевой радиус.

В свой первый полет «Белый лебедь» отправился 18 декабря 1981 года, на вооружение машину приняли в 1987 году. Всего за время серийного производства было изготовлено 35 Ту-160, ибо самолеты эти очень не дешевы. Стоимость одного бомбардировщика в ценах 1993 года составляла 250 млн американских долларов.

Ту-160 в полете

Бомбардировщик Ту-160 можно назвать настоящей гордостью российской военной авиации. На сегодняшний день «Белый лебедь» — это самый тяжелый и большой боевой самолет в мире. Каждый Ту-160 имеет собственное имя. Они названы в честь прославленных летчиков, богатырей, авиаконструкторов или спортсменов.

В начале 2015 года Сергей Шойгу заявил о планах возобновления производства самолета Ту-160. Планируется, что первая машина будет передана ВКС РФ уже в следующем десятилетии. Сегодня в составе военно-космических сил России находятся 16 Ту-160.

История создания

В 60-е годы прошлого столетия Советский Союз активно вкладывался в создание межконтинентальных баллистических ракет, практически не уделяя внимания стратегической авиации. Результатом такой политики стало заметное отставание СССР от вероятного противника: к началу 70-х годов советские ВВС имели на вооружении только устаревшие самолеты Ту-95 и М-4, которые практически не имели шансов преодолеть серьезную систему ПВО.

Примерно в это же время в США полным ходом шли работы над созданием нового стратегического бомбардировщика (проект AMSA). Не желая ни в чем уступать Западу, в СССР было принято решение о создании аналогичной машины. Соответствующее постановление Совмина увидело свет в 1967 году.

Ту-160 "Александр Голованов"

Военные выдвинули к будущей машине весьма жесткие требования:

  • Дальность полёта самолета на высоте 18 тыс. метров и при скорости 2,2-2,5 тыс. км/ч должна была составлять 11—13 тыс. км;
  • Бомбардировщик должен был иметь возможность приближаться к цели на дозвуковой скорости, а затем преодолевать рубеж ПВО противника на крейсерской скорости у самой земли или же на высотном полете на сверхзвуке;
  • Дальность полёта бомбардировщика на дозвуковом режиме должна была составлять 11—13 тыс. км у земли и 16-18 тыс. км на большой высоте;
  • Масса боевой нагрузки около 45 тонн.

Изначально в разработке нового бомбардировщика принимали участие ОКБ Мясищева и ОКБ Сухого. Конструкторское бюро Туполева к проекту привлечено не было. Чаще всего причиной этому называют чрезмерную загруженность туполевцев, однако существует и другая версия: на тот момент отношения Андрея Туполева и высшего руководства страны складывались не лучшим образом, поэтому его КБ находилось в определенной опале. Так или иначе, но изначально в разработке новой машины туполевцы участия не принимали.

ОКБ Сухого представило комиссии аванпроект самолета Т-4МС («изделие 200»). В ходе работ над этой машиной конструкторы использовали огромный задел, полученный в процессе создания уникального самолета Т-4 («изделие 100»). Было проработано множество вариантов компоновки будущего бомбардировщика, но в итоге конструкторы остановились на схеме «летающее крыло». Чтобы достичь требуемых заказчиком тактико-технических характеристик, крыло имело изменяемую стреловидность (поворотные консоли).

Ту-160 на аэродроме

Внимательно изучив требования военных к будущему ударному самолету и проведя многочисленные исследования, в ОКБ Мясищева также пришли к варианту самолета с изменяемой геометрией крыла. Однако в отличие от своих оппонентов конструкторы бюро предложили использовать традиционную схему компоновки самолета. В ОКБ Мясищева еще с 1968 года работали над созданием многорежимного тяжелого самолета-ракетоносца («тема 20»), предназначенного для решения трех различных задач. Соответственно, разрабатывались три модификации машины.

Первый вариант задумывался, как самолет для нанесения ядерных ударов по стратегическим объектам противника, вторая модификация задумывалась для уничтожения трансокеанских транспортов противника, а третья – для обнаружения и поражения стратегических подводных лодок в удаленных участках Мирового океана.

Имея за спиной опыт работы по «теме 20», конструкторы ОКБ Мясищева «выдали на гора» проект тяжелого бомбардировщика М-18. Компоновочная схема этого самолета во много повторяла очертания американского В-1 и, возможно, поэтому он считался наиболее перспективным.

Ту-160 в небе

В 1969 году военные выдвинули новые требования к перспективному самолету, и лишь с этого момента к проекту подключилось ОКБ Туполева (ММЗ «Опыт»). Туполевцы имели значительный опыт разработки тяжелых сверхзвуковых самолетов, именно в этом КБ был создан Ту-144 – краса и гордость советской пассажирской авиации. Ранее здесь были созданы бомбардировщики Ту-22 и Ту-22М. ОКБ Туполева подключилась к разработке перспективного реактивного бомбардировщика еще в конце 60-х годов, но изначально их проект считался внеконкурсным. Будущий бомбардировщик туполевцы разрабатывали на основе пассажирского Ту-144.

В 1972 году состоялась презентация проектов, в ней принимали участие три КБ: Мясищева, Сухого и Туполева. Самолет Сухого был отвергнут практически сразу – уж больно необычной и футуристической выглядела в те годы идея использовать «летающее крыло» в качестве сверхзвукового стратегического бомбардировщика. Гораздо больше приемщикам понравился мясищевский М-18, к тому же он практически полностью соответствовал характеристикам, заявленным военными. Туполевская машина поддержки не получила «из-за несоответствия заданным требованиям».

Ту-160 "Василий Решетников"

В многочисленных материалах и публикациях, посвященных этому действительно историческому конкурсу, сотрудники ОКБ Мясищева неизменно называют себя официальными победителями. Однако истина заключается в том, что комиссия так его и не назвала, ограничившись лишь некоторыми рекомендациями о дальнейшем продолжении работ. На их основе были сделаны соответствующие выводы, и вскоре появилось постановление Совмина страны, в котором предписывалось, что завершать проект бомбардировщика будут в ОКБ Туполева. Дело было в том, что конструкторское бюро Мясищева на тот момент просто не обладало необходимой научно-производственной базой для завершения работ. Кроме того, учитывался значительный опыт, который имели туполевцы в создании тяжелых сверхзвуковых самолетов. Так или иначе, все наработки, сделанные конкурсантами ранее, были переданы в ОКБ Туполева.

После 1972 года начались работы по доводке будущего Ту-160: отрабатывалась схема самолета, проводились поиски новых решений по силовой установке машины, подбирались оптимальные материалы, создавались системы бортового оборудования. Проект был настолько сложен и масштабен, что находился под контролем министра авиационной промышленности, а координацией работ занимались его заместители. В его реализацию были вовлечены в той или иной степени более 800 советских предприятий.

Первый полет опытной машины состоялся 18 декабря 1981 года, в канун юбилея советского генсека Брежнева. Всего же на ММЗ «Опыт» было построено три самолета для проведения испытаний. Вторая опытная машина поднялась в воздух только в 1984 году. Американская космическая разведка практически сразу «засекла» начало испытаний нового советского бомбардировщика и следила за ходом испытаний непрерывно. Будущий ракетоносец получил натовское обозначение RAM-P, а позже и собственное название – Blackjack. Вскоре в западной прессе появились первые фото советского «стратега».

В 1984 году серийное производство «Белых лебедей» было развернуто на Казанском авиазаводе. 10 октября 1984 года первый серийный самолет поднялся в воздух. В следующем году в полет отправилась вторая и третья машина, а в 1986 году – четвертая. До 1992 года было изготовлено 35 самолетов Ту-160.

Ту-160 над землей

Производство и эксплуатация

Первые два Ту-160 были переданы советским ВВС в 1987 году.

В 1992 году Россия переживала нелегкие времена экономического кризиса. В бюджете не было денег, а для производства Ту-160 их нужно было очень много. Поэтому первый российский президент Борис Ельцин предложил США прекратить выпуск «Белых лебедей», если американцы откажутся от производства В-2.

На момент распада СССР 19 Ту-160 находились на территории Украинской ССР (г. Прилуки). Независимой Украине, которая отказалась от ядерного оружия, эти самолеты были абсолютно не нужны. В конце 90-х восемь украинских бомбардировщиков Ту-160 в счет погашения долга за энергоносители были переданы в Россию, остальные распилены на металл.

Сборка Ту-160

В 2002 году российское министерство обороны заключило с КАПО контракт на модернизацию всех бомбардировщиков, находящихся в строю.

В 2003 году один из Ту-160 потерпел аварию в Саратовской области, экипаж погиб.

Во время учений, которые проводились в 2006 году, группа Ту-160 смогла незамеченно пройти в воздушное пространство США. Позже об этом журналистам сообщил главком Дальней авиации РФ Хворов, но никаких подтверждений этому факту в дальнейшем не последовало.

Ту-160 над облаками

В 2006 году на вооружение российских ВВС был принят первый модернизированный Ту-160. Годом позже начались регулярные полеты российской стратегической авиации в отдаленные районы, в них принимали (и принимают) участие и «Белые лебеди».

В 2008 году два Ту-160 совершили перелет в Венесуэлу, в качестве аэродрома подскока был использован аэродром в Мурманской области. Полет занял 13 часов. На обратном пути была успешно проведена ночная дозаправка в воздухе.

На начало 2017 года в составе ВКС РФ находилось 16 самолетов Ту-160. В августе 2016 года публике была показана новейшая модификация ракетоносца – Ту-160М. Чуть позже Казанский авиазавод отрапортовал о начале возрождения основных технологий, которые необходимы для возобновления производства Ту-160. Его планируют начать к 2023 году.

Ту-160 "Николай Кузнецов"

Особенности конструкции

Бомбардировщик Ту-160 выполнен по нормальной аэродинамической схеме, это интегральный низкоплан с цельноповоротным килем и стабилизатором. Главной «изюминкой» самолета является его крыло с изменяемым углом стреловидности, причем его центроплан представляет вместе с фюзеляжем единую неразъемную конструкцию. Это позволяет наиболее эффективно использовать внутренние объемы для размещения оборудования, вооружения и топлива. Самолет имеет трехопорное шасси.

По большей части планер самолета изготовлен из алюминиевых сплавов, доля сплавов титана составляет примерно 20%, использованы в конструкции и композитные материалы. Технологически планер состоит из шести частей.

Схема Ту-160

Центральная неразъёмная часть машины включает в себя собственно фюзеляж с кабиной экипажа и двумя грузовыми отсеками, балку центроплана, неподвижную часть крыла, гондолы двигателей и хвостовую часть фюзеляжа.

В носовой части самолета находится антенна РЛС и другое радиооборудование, за ней следует герметичная кабина экипажа.

В состав экипажа Ту-160 входит четыре человека. Для каждого из них предусмотрено катапультное кресло К-36ДМ, позволяющее покидать аварийный самолет на всем диапазоне высот. Более того, для повышения работоспособности эти кресла снабжены специальными массажными подушками. В кабине имеется туалет, кухня и одна койка для отдыха.

Непосредственно за кабиной пилотов расположены два отсека вооружения, в которых размещены узлы для подвески различных средств поражения, а также оборудование для их подъема. Здесь же находятся механизмы для управления створками. Между отсеками вооружения проходит балка центроплана.

В наплывной и хвостовой части бомбардировщика размещаются топливные баки. Их общая емкость составляет 171 тыс. литров. Каждый двигатель получает топливо из собственного бака. Ту-160 оборудован системой заправки в воздухе.

Ту-160 "Валерий Чкалов"

Низкорасположенное крыло Ту-160 имеет значительное удлинение и большой корневой наплыв. Однако главная особенность крыла самолета в том, что оно может изменять свою стреловидность (от 20 до 65 градусов по передней кромке), подстраиваясь под конкретный режим полета. Крыло имеет кессонную конструкцию, в состав его механизации входят предкрылки, двухщелевые закрылки, флапероны и интерцепторы.

Бомбардировщик имеет трехопорное шасси, с управляемой передней и двумя основными стойками.

Силовая установка машины состоит из четырех двигателей НК-32, каждый из которых может развивать тягу 25 кгс в режиме форсажа. Это позволяет самолету развивать максимальную скорость в 2200 км/ч. Двигатели находятся в спаренных мотогондолах, расположенных под крыльями самолета. Воздухозаборники имеют прямоугольное сечение с вертикальным клином размещены под наплывами крыла.

Вооружение

Несмотря на всю свою внешнюю красоту и изящество, Ту-160 – это, в первую очередь, грозное боевое оружие, которому вполне по силам устроить небольшой Армагеддон на другом конце света.

Изначально «Белый лебедь» задумывался как «чистый» ракетоносец, поэтому самое мощное оружие самолета – это стратегические крылатые ракеты Х-55. Они хотя и имеют дозвуковую скорость, но летят на предельно малых высотах, с огибанием рельефа местности, что делает их перехват очень непростым делом. Х-55 способны доставить ядерный заряд на расстояние в 3 тыс. км. Ту-160 может принимать на борт до 12 таких ракет.

Ту-160 на ВПП

Для поражения целей на меньших дистанциях предназначены ракеты Х-15. Это гиперзвуковые ракеты, которые после запуска двигаются по аэробаллистической траектории, заходя в стратосферу (высота до 40 км). На каждом бомбардировщике можно разместить до 24 таких ракет.

Грузовые отсеки Ту-160 могут принимать и обычные авиабомбы, так что «Белый лебедь» можно использовать и как обычный бомбардировщик, хотя, конечно же, это не является его основным назначением.

В будущем Ту-160 планируют вооружить перспективными крылатыми ракетами Х-555 и Х-101. Они имеют большую дальность и могут быть использованы для поражения как стратегических, так и тактических целей.

Сравнение Ту-160 и В-1

Ту-160 – это советский ответ на создание американцами бомбардировщика B-1 Lancer. У нас очень любят сравнивать эти два самолета, потому что советский «стратег» значительно превосходит американца практически по всем основным характеристикам.

Начнем с того, что «Белый лебедь» значительно больше своего оппонента: размах крыла у В-1В – 41 метр, а у Ту-160 – больше 55 метров. Максимальная взлетная масса советского бомбардировщика составляла 275 тыс. кг, а американского – 216 тыс. кг. Соответственно, боевая нагрузка у Ту-160 составляет 45 т, а у В-1В — всего лишь 34 т. Да и дальность полета у советского «стратега» практически в полтора раза выше.

«Белый лебедь» может развивать скорость в 2200 км/ч, что позволяет ему уверенно уходить от истребителей, максимальная скорость В-1В не превышает 1500 км/ч.

Однако при сравнении характеристик этих двух самолетов не следует забывать, что В-1 изначально задумывался, как просто дальний бомбардировщик, а Ту-160 проектировался в качестве стратегического бомбардировщика и «убийцы авианосцев». В США эту роль в основном выполняют подводные лодки-ракетоносцы, а уничтожать вражеские авианесущие группы им и вовсе не нужно по причине полного отсутствия таковых.

Бомбардировщик Ту-160 Белый Лебедь - История Разработки и Применение, Конструкция и Характеристики, Вооружение и Модификации, Достоинства и Недостатки Самолета

20.09.2019

Ту-160 «Белый лебедь»Ту-160 «Белый лебедь»

Ту-160 «Белый лебедь» набирает высоту

Оружие совсем не обязано быть красивым. К примеру, внешность советского боевого вертолета Ми-24 некоторые американские журналисты называют пугающей. Но бывают и обратные примеры, наиболее яркий из которых – это сверхзвуковой стратегический бомбардировщик Ту-160. Совершенство и плавность его основных обводов вызывают невольное восхищение. Конечно, красота – не единственное достоинство Ту-160. «Белый лебедь» — самолёт необычный. Он и сегодня остается самым мощным и самым скоростным стратегическим бомбардировщиком в мире. Кроме того, он является важной частью российской ядерной «триады», и способен нанести непоправимый ущерб любому агрессору.

История разработки бомбардировщика Ту-160 «Белый лебедь»

В 60-е годы прошлого века в СССР активная разработка стратегических бомбардировщиков фактически не велась. Военно-политическому руководству страны долгое время казалось, что время самолетов уходит, и лучше сосредоточить усилия на строительстве баллистических ракет. Эта ситуация изменилась лишь в 1967 году, когда правительство дало задание оборонной промышленности подготовить проект принципиально нового бомбардировщика. В постановлении Совета Министров были указаны желательные параметры этой машины, включая крейсерскую (даже не максимальную!) скорость в 3 500 километров в час при дальности полета в 13 тысяч километров – совершенно фантастические даже для сегодняшнего дня характеристики.

Наибольшим опытом создания тяжелых бомбардировщиков обладало конструкторское бюро А.Н. Туполева, однако, оно поначалу в проектировании новой машины не участвовало.

Т-4МСТ-4МС

Так мог выглядеть Т-4МС – бомбардировщик, спроектированный в КБ П. О. Сухого

Были привлечены два других КБ – П.О. Сухого и В.М. Мясищева. Первое из них разрабатывало проект Т-4МС, основанный на аэродинамической схеме «летающее крыло». В то же время инженеры КБ Мясищева подготовили к 1972 году сразу два перспективных варианта. Один из них, М-18, был по внешнему виду довольно близок к американскому B-1B, который тогда еще только создавался, а второй, М-20, использовал аэродинамическую схему «утка».

КБ А.Н. Туполева привлекли к созданию нового «стратега» в конце 1969 года. По разным причинам, в том числе, возможно, под влиянием Д.Ф.Устинова, это конструкторское бюро вначале попыталось спроектировать самолет на основе пассажирского лайнера Ту-144.

В 1972 году советское Министерство авиационной промышленности провело конкурс, по итогам которого предполагалось выбрать один из проектов стратегического бомбардировщика для последующей «доводки» конструкции и серийного производства. Вариант, предложенный КБ Туполева, был признан наиболее неудачным. Т-4МС произвел сильное впечатление на конкурсную комиссию, однако, военные высказали опасение, что КБ П.О. Сухого не сможет одновременно вести работы по созданию истребителя Су-27, что тогда являлось приоритетным направлением.

Проект Мясищева — М-18 — на этом фоне выглядел наиболее приемлемым. Схожесть с B-1 была скорее плюсом, чем минусом: она указывала на то, что, по крайней мере, компоновка бомбардировщика уже является «проверенной».  В то же время КБ Мясищева не обладало собственной производственной базой и не имело опыта создания сверхзвуковых самолетов.

Чертежи М-20Чертежи М-20

Один из вариантов «альтернативного» проекта М-20, созданного в КБ Мясищева наряду с М-18

Итоговое решение комиссии выглядело парадоксальным: победитель назван не был, а все дальнейшие работы поручили КБ А.Н. Туполева, предложив другим участникам передать в его распоряжение всю техническую документацию.

Глядя на современный «Белый лебедь» Ту 160, может показаться, что за его основу был взят проект Мясищева М-18, но это не совсем так. В частности, далеко не сразу «туполевцы» остановились на варианте самолета с крылом переменной стреловидности. Долго не могли выбрать и наиболее оптимальную компоновку. Окончательное решение о создании бомбардировщика под обозначением Ту-160 вместе с общим техническим заданием, оговаривавшим требуемые характеристики, было зафиксировано в декабре 1975 года специальным постановлением правительства СССР.

Параллельно с работой по созданию самого самолета осуществлялось проектирование его бортового оборудования, силовой установки и системы вооружения. Все эти задачи были необычайно трудными, но их удалось решить в поставленные сроки.

Первый полет Ту-160 совершил 18 декабря 1981 года. Заводские испытания бомбардировщика продлились до 1985 года, после чего они плавно перетекли в государственные. В середине 1989 года самолет был подготовлен к передаче в войска для опытной эксплуатации.

Первые экземпляры Ту-160 были построены в Москве, а серийная сборка осуществлялась затем в Казани. Отдельные части планера при этом изготавливались в Иркутске, Воронеже и Куйбышеве (ныне Самара).

Утилизация Ту-160Утилизация Ту-160

Утилизация «украинского» Ту-160 на аэродроме Прилуки

Дальнейшая судьба стратегического бомбардировщика складывалась сложно, иногда даже трагично. Часть уже выпущенных серийных машин оказалась после распада СССР на территории Украины, где из-за постоянной нехватки финансирования эти самолеты не получали необходимого обслуживания. В итоге 8 из 19 «украинских» Ту-160 были переданы России, один стал экспонатом музея, а 10 были распилены в присутствии не скрывавших своего злорадства американских сенаторов.

Производство модернизированных Ту-160 может быть возобновлено в ближайшие годы, однако, сообщения об этом пока носят довольно противоречивый характер.

Особенности конструкции бомбардировщика

Ту-160 обладает характерной для многих современных военных самолетов интегральной компоновкой. Подъемная сила создается не только его крыльями, но и фюзеляжем. По аэродинамической схеме это низкоплан с цельноповоротным килем и стабилизатором. При изготовлении планера используются композитные материалы, а также сплавы на основе стали, термостойкого алюминия и титана.

Фюзеляж

Планер самолета Ту-160 состоит из следующих основных частей:

  1. Ф1 – обтекатель для бортовой радиоэлектронной станции;
  2. Ф2 – кабина экипажа и отсек радиоэлектронного оборудования;
  3. Ф3 – первый бомбоотсек и передние наплывы, сопряженные с крылом;
  4. Ф4 – центральная балка-кессон;
  5. Ф5 – второй бомбоотсек, гондолы двигателей;
  6. Ф6 – хвостовая часть и киль.

Кабина экипажа сделана общей, командир и пилот расположены в передних креслах, операторы – позади них.

Кабина экипажа Ту-160Кабина экипажа Ту-160

Кабина экипажа Ту-160

Катапультирование любого из членов экипажа допускается во всех режимах полета.

Крыло

Поворотное крыло переменной стреловидности – один из наиболее заметных элементов конструкции Ту-160. Угол наклона передней кромки может изменяться в диапазоне от 20 до 65 градусов. Механизм поворота, использованный на бомбардировщике, скопирован с аналогичного устройства, устанавливаемого на самолетах Ту-22М, с поправкой на увеличенные размеры и вес крыла. Имеется развитая система механизации.

При наземном обслуживании воспрещается перекладывать крыло в «сверхзвуковое» положение, поскольку при этом хвост бомбардировщика «перевешивает» остальную часть самолета и может даже удариться о бетон.

Шасси

Самолет Ту 160 опирается при выруливании, разбеге и пробеге на три стойки шасси. Для размещения двух основных стоек имеются специальные гондолы. При уборке шасси длина этих стоек уменьшается, что позволяет уменьшить общие габариты самолета. Основные тележки – шестиколёсные. Передняя одноосная  поворотная стойка убирается в особую нишу, в которой также оборудован вход в кабину экипажа. Ширина колеи шасси составляет 5,4 метра. Чтобы не допустить попадания в воздухозаборники посторонних предметов во время взлета, передняя стойка оборудована аэродинамическим дефлектором.

Силовая установка

Ракетоносец Ту-160 оснащается четырьмя двухконтурными турбовентиляторными двигателями НК-32, созданными на Куйбышевском моторном заводе (ныне АНТК имени Н.Д. Кузнецова). Серийное производство началось в 1983 году и возобновлено в 2016.

Двигатель для Ту-160Двигатель для Ту-160

Двухконтурный турбовентиляторный двигатель НК-32

Номинальная тяга в режиме крейсерского полета составляет 14 000 кгс, а на форсаже этот показатель достигает 25 000 кгс. Гондолы двигателей находятся под фюзеляжем самолета, по два с каждой стороны.

В отличие от американского B-1B, используются регулируемые воздухозаборники, что и позволяет развивать и длительное время поддерживать скорость в 2 200 километров в час. Лопатки турбины двигателя сделаны таким образом, что попадающие на них радиоволны отражаются о поглощающие элементы конструкции. В результате радиолокационная заметность бомбардировщика уменьшается.

Топливная система

В крыле самолета, а также в его фюзеляже имеется в общей сложности 13 баков для горючего. Во время полета бортовая электроника отслеживает положение центра тяжести бомбардировщика и в случае необходимости перераспределяет топливо, предотвращая разбалансирование машины.

Ту-160 может быть дозаправлен горючим в воздухе. Для этого используется выдвижная  штанга топливоприемника, размещенная в носу самолета.

Оборудование

Бомбардировщик оснащен электродистанционной системой управления, включающей в себя как аналоговые, так и цифровые устройства. Обеспечено четырёхкратное резервирование, имеется также механическая проводка, дублирующая команды в случае необходимости.

Поиск целей и наведение на них наступательного вооружения осуществляется при помощи прибора ОПБ-15Р (оптико-телевизионный прицел) и радиолокационной станции с антенной, направленной прямо по курсу полета. Эти элементы оборудования составляют комплекс «Обзор-К», который используется и для картографирования местности.

Рабочее место штурмана Ту-160Рабочее место штурмана Ту-160

Рабочее место левого штурмана Ту-160

Защита самолета от истребителей и наземных средств ПВО обеспечивается комплексом обороны «Байкал». В его состав входят устройства для отстрела пассивных помех, а также системы радиоэлектронной борьбы и обнаружения работы радаров противника. Долгое время «Байкал» оставался слабым местом Ту-160 (с аналогичной проблемой столкнулись и создатели американских самолетов B-1B), однако, со временем удалось добиться довольно высокого уровня надёжности этого оборудования. Кроме того, предполагается, что у варианта Ту-160 М2 характеристики оборонительных систем будут существенно улучшены.

Приборная доска в кабине экипажа по современным меркам выглядит устаревшей. Многофункциональные индикаторы в ней не устанавливались, аппаратура в основном «унаследована» от Ту-22М.

Вооружение Ту-160

Бомбардировщик способен поднять в воздух до 45 тонн боевой нагрузки, для размещения которой имеется два отдельных отсека.

Использоваться могут три основных варианта вооружения:

  1. 24 аэробаллистические ракеты Х-15. Имеют сравнительно небольшую дальность полёта – до 300 км, зато скорость при этом достигает 5М. Основной вариант боевой части – ядерный, мощность — 300 килотонн. Имеются также противорадарная и противокорабельная модификации;
  2. 12 крылатых ракет Х-55. Дальность полета – 3 500 км, скорость – до 830 км/ч. Боевая часть – ядерная, мощность — от 200 до 500 килотонн. Существует «конвенциальный» вариант Х-555, дальность полета которого – 2 000 км;
  3. 12 крылатых ракет Х-101. Дальность действия – 5 500 км, вес боевой части – 400 (по другим данным — 450) кг. Имеется ядерный вариант ракеты – Х-102, мощность – до 1 мегатонны. Основное преимущество Х-101 и Х-102 – повышенная точность, круговое вероятное отклонение составляет 5 метров.
Ту-160 запускает ракетуТу-160 запускает ракету

Ту-160 запускает крылатую ракету

Ракеты запускаются со специальных барабанных устройств. Прорабатывается возможность использования свободнопадающих и корректируемых авиабомб.

Технические характеристики «Белого лебедя» (ТТХ)

Ту-160 является самым крупным и тяжелым бомбардировщиком в мире. Его основные эксплуатационные параметры таковы:

Вес на взлете 275 тонн максимальный, 267,6 тонны нормальный
Вес самолета без вооружения и топлива 110 тонн
Высота самолета 13,1 м
Размах крыла 35,6/ 50,7/55,7 метра в зависимости от режима полета
Длина самолета 54,1 м
Запас горючего 148 тонн

Следует отметить, что площадь крыла изменяется в зависимости от величины его стреловидности.

Летные характеристики бомбардировщика

В отличие от американского бомбардировщика B-1B, Ту-160 предназначен для полетов в стратосфере, а не у земли. Поэтому при его эксплуатации можно осуществлять полеты с полными баками, достигая тем самым максимально возможной дальности.

Боевой радиус 7 300 км
Дальность полета без дозаправки 13 950 км максимальная, 12 300 км практическая
Практический потолок 16 000 м
Крейсерская скорость 850 км/ч
Максимальная скорость 2 200 км/ч в стратосфере, 1030 км/ч у земли
Длина пробега и разбега 0,9 км

Обращают на себя внимание достигнутые на Ту-160 характеристики скороподъемности  —  4,4 километра в минуту. При выполнении дозаправок этот самолет может находиться в воздухе до 25 часов.

Достоинства и недостатки Ту-160

Ту-160 и F-16Ту-160 и F-16

Ту-160 во время перелета в Венесуэлу. Рядом летит F-16 норвежских ВВС

Несмотря на то, что некоторые американские политики пытаются демонстрировать пренебрежительное отношение к «Белому лебедю», этот самолет и сегодня обладает вполне достаточным потенциалом. К его плюсам, в частности, относятся:

  1. Большая грузоподъёмность – до 45 тонн. Ни один другой стратегический бомбардировщик не способен поднять в воздух столь внушительную массу;
  2. Высокая скорость полета. По этому показателю Ту-160 уникален;
  3. Большой боевой радиус. Если B-1B в этом отношении ближе к тактическим самолетам, то «Белый лебедь» по дальности полета довольно близок к куда более медленным Ту-95 и B-52;
  4. Высокий уровень надёжности. Сегодня Ту-160 по этому показателю опережает, к примеру, средний бомбардировщик Ту-22М3.

Из недостатков машины можно отметить в первую очередь её неспособность применять обычное бомбовое вооружение. Это в значительной мере ограничивает практическое использование Ту-160, особенно в региональных конфликтах. Возможно, в дальнейшем данный недостаток будет устранен.

Кроме того, при наземном обслуживании «Белого лебедя» технический персонал испытывает значительные трудности из-за очень высокого уровня шума, создаваемого двигателями самолета. Приходится даже надевать специальные наушники и противовибрационные пояса.

Модификации бомбардировщика

Развитие конструкции Ту-160 после развала СССР фактически остановилось. По этой причине новых серийных модификаций у «Белого лебедя» не появилось.

Ту-160 с комплексом «Бурлак»Ту-160 с комплексом «Бурлак»

Ту-160 с подвешенным под фюзеляжем комплексом «Бурлак»

Пока можно говорить лишь о нескольких экспериментальных вариантах машины:

  1. Ту-160М и Ту-160М2. Эти проекты предполагают оснащение самолета новыми системами бортового оборудования, включая станции радиоэлектронной борьбы, средства контроля, навигационную систему. Кроме того, после модернизации «Белый лебедь» сможет применять свободнопадающие и корректируемые авиабомбы;
  2. Ту-160П. Проект, предусматривающий переделку самолета в тяжелый дальний истребитель, вооруженный ракетами «воздух-воздух» большого радиуса действия. Напоминает американский проект B-1R;
  3. Ту-160ПП. Существует в виде макета. Основная идея – превращение бомбардировщика в специализированный самолет РЭБ;
  4. Ту-160К. Платформа для запуска баллистических ракет воздушного базирования. Такой бомбардировщик существовал только в виде эскизного проекта;
  5. Ту-161. Экспериментальный самолет с водородной силовой установкой;
  6. Ту-160НК-74. От базового варианта отличается только двигателями. НК-74 экономичны и позволяют увеличить дальность полета.

Отдельного упоминания заслуживает Ту-160СК — самолет, на котором предполагалось разместить двадцатитонную систему «Бурлак», предназначенную для запуска на орбиту Земли космических аппаратов. Первоначальное предназначение этого комплекса, названного «Воздушный старт», – экстренное пополнение группировки военных спутников, однако, возможно и «гражданское» использование.

Боевое применение

Ту-160 в небеТу-160 в небе

Ту-160 во время выполнения одного из боевых вылетов

Бомбардировщик Ту-160 совершал неоднократные вылеты на патрулирование и дежурство в воздухе, но они совершались обычно без оружия на борту. В то же время самолет был многократно использован для нанесения ударов по террористам, находящимся на территории Сирийской республики. Первый такой эпизод состоялся 17 ноября 2015 года.

Боевое применение Ту-160 проходило в «полигонных» условиях, без какого-либо противодействия со стороны противника и напоминало скорее испытания ракет Х-555 и Х-101. В то же время эти удары были своего рода демонстрацией для западных «партнеров», получивших возможность убедиться в том, что Россия обладает современным высокоточным оружием.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

Ту-160М2 — потенциально удачный бомбардировщик

«Стратег» на все времена
По состоянию на 2017 год ВКС уже получили пять Ту-160М. Это, можно сказать, экономичная модернизация, призванная расширить боевой потенциал самолета. Пользу от промежуточных модернизаций оценить сложно: достаточно вспомнить демонтированный (вероятно) оптико-телевизионный прицел: это при том, что роль бомбардировщиков в локальных конфликтах сейчас возрастает. А без применения относительно дешевых «умных» бомб, которые нужно наводить не только с помощью GPS/ГЛОНАСС, сделать по-настоящему полезный самолет затруднительно.

В свою очередь, серийный Ту-160М2 будет не просто машиной новой постройки: он станет совершенно новым самолетом в старой «обертке». Бомбардировщик получит новые вычислительные и бортовые системы и средства контроля, современную бесплатформенную инерциальную навигационную систему, усовершенствованные комплекс РЭБ и топливомерно-расходомерные системы, а также продвинутые системы управления вооружением. Будет, вероятно, «стеклянная кабина»: к слову то, чем не может похвастаться легендарный B-52. Новый двигатель НК-32 серии 02 будет более экономичным, нежели базовая версия, а значит, вырастет боевой радиус крылатой машины. Сейчас он составляет 7300 километров. В общем и целом, Ту-160М2 должен получить все то, чего так не хватало его предшественнику. Всего на первом этапе должны построить десять новых самолетов.

Замена задержится

Ранее проект Ту-160М2 столкнулся с жесткой критикой в свой адрес. Так, например, некоторые эксперты пытались навести на мысль, что России нужен не модернизированный «Белый лебедь», а Перспективный авиационный комплекс дальней авиации. Чисто концептуально он и правда смотрится выигрышней: при сопоставимых крейсерской скорости, дальности и (возможно) боевой нагрузке, ПАК ДА будет малозаметным, то есть, выполненным с широким применением технологии стелс.

Однако советы советами, а создание с нуля малозаметного стратегического бомбардировщика — архисложная задача, даже для США. Напомним, американцы произвели всего лишь 21 «стратег» B-2. При этом цена одной машины при столь малой серии достигла немыслимых двух миллиардов долларов. Проект можно назвать почти провальным, особенно с учетом того, что американцы, как ранее сообщили некоторые западные СМИ, уже готовятся к списанию этих самолетов. Можно почти не сомневаться, что «старик» B-52 переживет невидимку, которая создавалась, чтобы его заменить. Забавное обстоятельство.

По аналогии с B-2, бомбардировщик ПАК ДА должен стать самым сложным боевым авиационным комплексом во всей русской истории. Это означает, что сроки его принятия на вооружение могут сдвигаться еще множество раз: если самолет начнут эксплуатировать в 2030-м, это можно будет считать огромным успехом. Но вообще-то, для начала было бы неплохо его создать, а для этого нужно сделать сразу несколько технологических прорывов, в частности, в вопросе снижения радиолокационной заметности. Как мы знаем, к Су-57 в этом отношении есть целый ряд вопросов. С ПАК ДА все может быть еще сложней.

При всем при этом советские самолеты стареют. Нужно отметить и то, что для России стратегический бомбардировщик — не роскошь, а одно из важных средств защиты региональных и геополитических интересов. Поэтому производство глубоко модернизированных Ту-160 выглядит неплохим вариантом.

Что делать с существующим парком бомбардировщиков — другой вопрос. Проблема в том, что построенные еще в советские годы самолеты Ту-160 уже выработали часть ресурса, а кроме того, их обще количество составляет всего лишь шестнадцать единиц. Многочисленные Ту-95МС сильно устарели морально. Скорее всего, для них изберут вариант очень экономной модернизации, которая не позволит поставить машины в один ряд с B-52H. Ну и конечно следует сразу отмести в сторону абсурдный тезис о том, что заменить стратегические и дальние бомбардировщики смогут Су-34. По всем характеристикам эти ударные самолеты находятся намного ближе к Су-27, чем к «стратегам». В силу всего вышесказанного видится, что создание Ту-160М2 может, как минимум, подстраховать на случай разного рода непредвиденных ситуаций.

Цели и задачи

Другой аспект критики касался непосредственно боевых возможностей самолета Ту-160М2. Стоит сразу сказать, что критика применения стратегической авиации в гипотетическом ядерном конфликте во многом справедлива. Стратегические возможности крылатых ракет авиационного базирования несравнимо скромнее возможностей межконтинентальных баллистических ракет (МБР) и баллистических ракет подводных лодок (БРПЛ). Это касается как скорости полета ракет и их дальности, так и массы боевой части. Поэтому бомбардировщики сейчас видятся не столько как средство ядерного сдерживания, сколько как орудие для локальных войн. Такое оружие может быть очень эффективным, даже несмотря на высокую стоимость эксплуатации «стратегов» в сравнении с истребителями-бомбардировщиками. Один пример: с октября 2014 года по январь 2016 года бомбардировщики B-1B ВВС США участвовали в воздушных ударах по боевикам ИГИЛ в Сирии в городе Кобани. Тогда доля их вылетов составила 3% от общего числа вылетов авиации, противостоящей ИГИЛ. При этом доля сброшенных бомб и других боеприпасов равнялась 40%.

Конечно, для успешного поражения наземных целей стратегический бомбардировщик должен иметь современные продвинутые прицельные комплексы, такие как американский Sniper Advanced Targeting Pod, а ВПК должна предоставить военным не только точные, но и дешевые бомбы, такие как GBU-31, выполненные с использованием комплектов JDAM. Важно и то, что в борьбе с разношерстными группами плохо обученных боевиков, сводится на «нет» фактор малозаметности. Так что отсутствие технологии стелс не станет для Ту-160М2 серьезным недостатком, как это не стало недостатком для B-52H и B-1B.

Для противостояния с противником, который оснащен лучше, чем боевики в Сирии, Ту-160М2 может использовать крылатые ракеты, такие как уже испытанная в деле Х-101. Может показаться, что большой и хорошо заметный на радарах самолет — идеальная мишень. Однако на самом деле, это не совсем так, ведь бомбардировщик может действовать, не входя в зону действия каких-либо противовоздушных комплексов обороны. Даже перспективных. Важно отметить, что в борьбе с ПВО почти всё будут решать характеристики крылатых ракет, такие как дальность, скорость и малозаметность, а не характеристики самого носителя. Те же американцы, например, не сильно «комплексуют» от того, B-52 видно за «тридевять земель», хотя и грозятся в случае большой войны сделать ставку на малозаметные «Спириты».

Разберем этот вопрос более детально. Максимальная дальность запуска уже упомянутой Х-101, по имеющимся данным, составляет 5500 километров. У перспективной Х-БД этот показатель должен быть еще выше. Проще говоря, если у противника будут хотя бы намеки на ПВО, Ту-160М2 сможет выполнять поставленные задачи, находясь очень далеко от опасной зоны. И относительно высокая радиолокационная заметность, как уже отмечалось, не станет серьезным недостатком. Конечно, мы не подразумеваем гипотетический конфликт России и NATO: если он произойдет, то вряд ли будет локальным, а имеющихся у США и России ядерных арсеналов хватит для взаимного уничтожения. Тут уже будет не до прорыва ПВО на каком-то условном участке линии фронта. Война с Китаем вследствие наличия у обеих стран больших арсеналов ядерного оружия тоже маловероятна.

Проще говоря, Ту-160М2 может быть полезным и нужным для России самолетом, который сможет играть роль как «бомбовоза» (если у противника не будет ПВО), так и роль ракетоносца (если таковая будет). Американцы показали неплохой пример модернизации своих бомбардировщиков. И вряд ли сейчас в США найдется много критиков B-52H или даже некогда нелюбимого летчиками B-1B Lancer.

российских стратегических бомбардировщиков Ту-160 приземлились в Венесуэле после 10 000-километрового трансатлантического перелета (ВИДЕО) - RT World News

Венесуэла приветствовала прибытие российских стратегических бомбардировщиков Ту-160 как возможность продемонстрировать свою решимость защищать страну от возможного иностранного военного вмешательства, при необходимости с помощью «друзей».

Два стратегических бомбардировщика Ту-160 совершили в понедельник прекрасную посадку в международном аэропорту имени Симона Боливара, где их встретил почетный караул ВВС Венесуэлы.В оранжевых летных костюмах и боевых касках российские военнослужащие спустились на взлетно-посадочную полосу, где им не терпелось представить своим коллегам уменьшенную модель бомбардировщика «Белый лебедь», на котором они только что пролетели более 10 000 километров, чтобы достичь берегов Карибского моря, чтобы принять участие в «совместных оперативных полетах» с ВВС Венесуэлы.

Мы готовимся защищать Венесуэлу, когда это будет необходимо.

И Венесуэла «сделает это с нашими друзьями, которые выступают за уважительные отношения между государствами», - сказал министр обороны Владимир Падрино Лопес после двух бомбардировщиков вместе с транспортным Ан-124 и самолетом Ил-62. приземлился в Венесуэле.

#AHORA 📹 || Desde la rampa N ° 4 del Aeropuerto Internacional Simón Bolívar, en Maiquetía, G / J @vladimirpadrino, junto al Estado Mayor Superior de la #FANB, da la bienvenida a la Fuerza Aérea Rusa que Participará en los vuelos operativos combinados Rusia 2018 pic.twitter.com/MHHCGYheOH

- Prensa FANB (@PrensaFANB) 10 декабря 2018 г.

В то время как российская делегация назвала свой приезд редким дружеским визитом, министерство обороны Венесуэлы отметило, что оперативные полеты «Россия-Венесуэла 2018» будет представлять «демонстрацию силы. Обучение, как утверждает Каракас, будет способствовать военно-техническому сотрудничеству и будет способствовать обмену практическим опытом между двумя военными.

# NOTICIA🗞 || Los vuelos operativos combinados Россия-Венесуэла 2018, представляет собой una demostración de fuerza que tenrá como objetivo la integrationción de medios de aviación, tanto rusos como venezolanos, en términos de la cooperación técnico intercambioar de elcnico militioar. pic.twitter.com/9x04Pbmj5q

- Prensa FANB (@PrensaFANB) 10 декабря 2018 г.

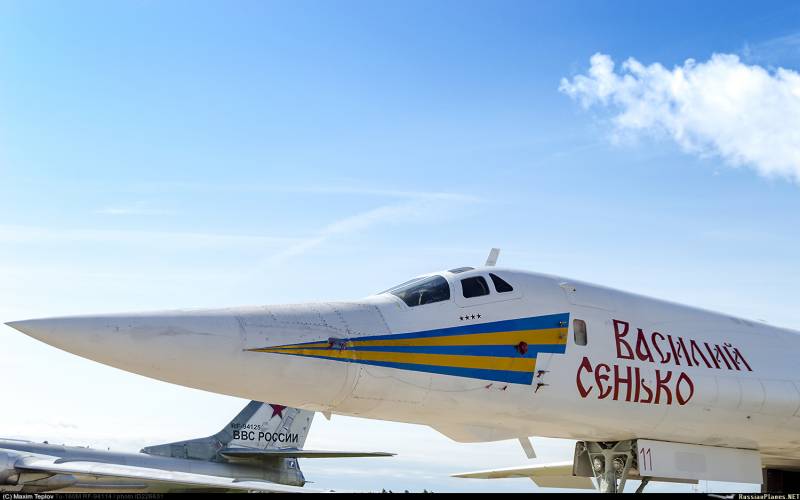

Ту-160, прозванный в России «Белый лебедь» и обозначенный НАТО как «Блэкджек», является самым большим сверхзвуковым боевым самолетом в мире. мир.Самолет дальнего действия, способный нести ядерные и обычные ракеты, может преодолеть расстояние более 12000 километров без дозаправки. Аналогичные беспосадочные полеты ВВС России выполняли в Венесуэлу в 2008 и 2013 годах.

Также на rt.com Норвежские F16 преследовали российские бомбардировщики во время полета в Венесуэлу - Минобороны

Полет в Венесуэлу над Атлантическим океаном, Баренцевым, Норвежским и Карибским морями не остался незамеченным, так как норвежские истребители F-16 сопровождали российские самолеты во время их полета, хотя, по данным Минобороны России, полет был проведено «в строгом соответствии с международными правилами использования воздушного пространства. Размещение бомбардировщиков в латиноамериканской стране последовало за визитом президента Венесуэлы Николаса Мадуро в Москву на прошлой неделе.

Понравилась эта история? Поделись с другом!

.

Túpolev tu-160 - Википедия, свободная энциклопедия

Википедия todavía no tiene una página llamada «Túpolev tu-160».


Busca Túpolev tu-160 en otros proyectos hermanos de Wikipedia:
Wikcionario Wikcionario (diccionario)
Wikilibros Wikilibros (обучающие / руководства)
Wikiquote Викицитатник (цитаты)
Wikiviajes Wikisource (biblioteca)
Wikinoticias Викинотики (нотиции)
Wikiversidad Wikiversidad (Contenido académico)
Commons Commons (изображения и мультимедиа)
Wikiviajes Wikiviajes (viajes)
Wikidata Викиданные (данные)
Wikiespecies Викивиды (особые)
  • Comprueba Comprueba si имеет указание на номер правильного искусства, в Википедии es el lugar donde debería estar la información que buscas.Si el título es righto, a la derecha figuran otros proyectos Wikimedia donde quizás podrías encontrarla.
  • Busca Busca «Túpolev tu-160» en el texto de otras páginas de Wikipedia que ya existen.
  • Nuvola apps fonts.png Проконсультируйтесь по списку произведений искусства на «Туполев ту-160».
  • Enlaces Busca las páginas de Wikipedia que tienen включает «Túpolev tu-160».
  • ¿Borrada? Si ya habías creado la página con este nombre, limpia la caché de tu navegador.
  • Symbol delete vote.svg También puede que la página que buscas haya sido borrada.

Si el artículo incluso así no existe:

  • Crear la página Crea el artículo utilizando nuestro asistente o solicita su creación.
  • Traducir Puedes traducir este artículo de otras Википедии.
  • Aviso En Wikipedia únicamente pueden include enciclopédicos y que tengan derechos de autor Compatible con la Licencia Creative Commons Compartir-Igual 3.0. Никаких текстовых текстов, которые вы не можете найти в Интернете, о том, что вам нужно, чтобы не было никаких условий.
  • Ten en cuenta Ten en cuenta también que:
    • Artículos vacíos o con información minima serán borrados —véase «Википедия: Esbozo» -.
    • Artículos de publicidad y autopromoción serán borrados —véase «Википедия: Lo que Wikipedia no es» -.
,

Российский бомбардировщик Ту-160М2 более совершенный, чем все, что есть в арсенале Пентагона

В интервью «Красной звезде», официальной газете Министерства обороны России ранее на этой неделе, генерал-полковник Бондарев сказал, что первый Ту-160М2 выйдет на государственные испытания весной, добавив, что в последующие годы ВВС рассчитывают получать около трех-четырех самолетов в год.

Помимо глубокой модернизации 16 бомбардировщиков Ту-160 «Белый Лебедь», уже находящихся на вооружении ВКС России, российская оборонная промышленность также включит усовершенствования Ту-160М2 в производство новых Ту-160.Президент России Владимир Путин подписал указ о возобновлении производства Ту-160 на авиазаводе Туполева в Казани в начале этого года. Компания также получила указание начать работы над российским стратегическим бомбардировщиком следующего поколения ПАК-ДА.

Комментируя высказывания Бондарева, независимый военный аналитик и корреспондент "Свободной прессы" Владимир Тучков написал, что обсуждение летных испытаний, которые начнутся весной следующего года, на год раньше, чем планировалось изначально, похоже, указывает на то, что сроки поставки Ту-160М2 военным был резко сокращен.

«Исходя из этого, можно предположить, что Туполев, решая две основные задачи - глубокую модернизацию Ту-160 и разработку ПАК-ДА, мог сосредоточиться на [Ту-160] птице в руке. пока горшок с золотом [ПАК-ДА] на краю радуги может подождать », - пояснил Тучков.

«Конечно, Ту-160М2 - это не просто птица, а орел - на несколько миль впереди всех других стратегических бомбардировщиков в мире», - написал аналитик. Сюда входят как американский B-2 Spirit, так и B-1B Lancer.

По словам Тучкова, «даже базовая модель Ту-160 превосходит американские самолеты. Это правда, что В-2 - самолет-невидимка. Однако у Ту-160 мало причин скрывать: его ракеты могут летать на большие расстояния. до 5 500 км, что означает, что самолету не нужно приближаться к средствам ПВО противника ».

Базовый Ту-160 также имеет лучшую максимальную взлетную массу (275000 кг против 216 365 кг и 171 000 кг), большую максимальную тягу двигателя (4x25000 кгс против 4x14000 кгс и 4x7000 кгс), большую максимальная скорость (2230 км / ч против1328 км / ч и 1010 км / ч), более высокая дальность полета без дозаправки (14000 км против 12000 км и 11100 км), большая максимальная высота полета (21000 м против 18200 м и 15240 м) и большая эксплуатационная нагрузка (45 тонн против 34 тонн и 27 тонн), чем у B-1 и B2.

Американский бомбардировщик B-1B Lancer взлетает. Фотография из архива

Соответственно, аналитик отметил, что вполне логично, что военные наблюдатели США очень серьезно относятся к потенциальной угрозе, исходящей от Ту-160. В прошлом году участник National Interest Дэйв Маджумдар написал, что главное преимущество Ту-160 по сравнению с его американскими аналогами сводится к «сочетанию невероятной скорости и крылатых ракет с ядерной боеголовкой, которые доставляют полезную нагрузку судного дня».«

«По общему признанию, авионика оригинального« Белого лебедя », дебютировавшего в 1981 году, уже немолодая и требует модернизации», - отметил Тучков. Эта задача уже решается с помощью Ту-160М1 - самолета, который уже поставляется военным путем модернизации его приборного оснащения. По его словам, на Казанском авиационном заводе им. Горбунова ведутся ремонтно-модернизационные работы.

Что касается варианта «М2», то «хотя его называют глубокой модернизацией« Белого лебедя », на самом деле это совершенно новый самолет, который будет иметь боевые возможности, неизмеримо превосходящие таковые у его предшественника.Характеристики систем, которые будут установлены на Ту-160М2, засекречены. Однако ожидаемое увеличение возможностей огромно. Заместитель министра обороны Юрий Борисов заявил, что боевая эффективность Ту-160М2 будет в два с половиной раза выше, чем у его предшественника ».

По словам Тучкова, это означает, что, судя по имеющейся информации о процессе глубокой модернизации, от старого Ту-160 в новом самолете останется только его планер.«Все остальное новое. Даже двигатели будут модернизированы. КБ Кузнецова в Самаре разработало новую версию двигателя НК-32 - НК-32-02 с улучшенными характеристиками… Новый двигатель будет производиться с использованием новых оборудование и новые, более совершенные технологии ».

Последнее необходимо, отметил наблюдатель, поскольку производственная цепочка советских времен была практически разрушена после прекращения производства Ту-160 в 1992 году.

В то же время аналитик написал, что «вечная молодость» «Белого лебедя» - то есть возможность дальнейшего обновления по невысокой цене »будет достигнута за счет того, что его бортовые электронные системы связаны по принципам открытой архитектуры.В результате любые новые [электронные] системы с улучшенными возможностями могут быть включены, образно говоря, путем подключения их к разъемам и поворота нескольких винтов. Операционная система самолета адаптирует новую систему почти так же, как новое внешнее устройство адаптируется к компьютеру ».

Но инженеры Концерна радиоэлектронных технологий, проектировавшие электронные системы Ту-160М2, пошли еще дальше, пишет эксперт. По заявлению компании, модульный характер их электронных систем позволяет одной системе при необходимости брать на себя функции другой.Это означает, что даже если одна из компьютерных систем самолета выйдет из строя, ресурсы других могут быть направлены на устранение проблемы. Это, в свою очередь, увеличивает живучесть электронных систем самолета.

© Sputnik / Максим Богодвид

Капитальный ремонт самолетов Ту-160 на Казанском авиазаводе

Соответственно, как отметил Тучков, «вместе с высокой живучестью механических систем самолета, достигаемой за счет параллельного размещения узлов и вентиляционных линий для минимизации опасности возгорания или взрыва на борту,« открытая и модульная архитектура его электронных систем »будет способствовать дальнейшему развитию. повысить надежность самолета.«

Предполагается, что Ту-160М2 будет оснащен радиолокационной системой с активной фазированной антенной решеткой. Он также получит новую систему управления огнем, увеличивающую эффективность его ракет дальнего действия Х-101 и Х-102 (максимальная дальность полета которых составляет 5500 км - самая длинная в мире). Самолет также будет оснащен современной станцией радиоэлектронной борьбы, повышающей живучесть против потенциальных ракетных угроз наземного и воздушного базирования.

В целом, Тучков написал, что эти обновления означают, что у «Белого лебедя» увеличится «мышечная масса», «острота зрения» и, конечно же, «интеллект», что позволит самолету занять место экипажу и решать задачи пилотирования, защиты и собственно нанесения ракетных ударов.«

В конечном итоге военный аналитик отметил, что тот факт, что Ту-160М2 создается параллельно с ПАК-ДА, дает преимущество обоим самолетам, позволяя модернизированному самолету получить передовые технологии, а бомбардировщику следующего поколения дает преимущество. начать разработку.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
