Пистолет Коровина ТТХ (тактико-технические характеристики) , конструкция и фото

Работая на ТОЗ-е, в 1921 году Коровин сконструировал и изготовил свой первый самозарядный пистолет калибра 7,65 мм. По результатам его полигонных испытаний были отмечены такие преимущества как безопасность в обращении, постоянная боеготовность и надежность, но пистолет не подходил для массового производства в следствии сложности конструкции, а сам образец был излишне тяжел.

Осенью 1926 года Тульский Оружейный завод приступил к выпуску нового пистолета, получившего официальное обозначение «Пистолет Тульский, Коровина, образца 1926 года», сокращенно ТК. Примечательно, что пистолет Коровина не был предназначен для вооруженных сил и формально считался «гражданским», но при этом рядовой советский гражданин не мог приобрести это оружие. В царской России достаточно обеспеченный мещанин имел право приобрести в личную собственность пистолет или револьвер при получении соответствующего разрешения, но в СССР короткоствольное оружие было запрещено к гражданскому обороту, лишая простых людей их права на личное оружие и эффективную самооборону в угоду интересам и безопасности правящей элиты. Пистолеты ТК представляли собой не что иное как статусный символ для высшего командного состава РККА и высокопоставленных партийных чиновников. Конечно ТК не был оружием самозащиты, в следствии отсутствия останавливающего и крайне не высокого пробивного действия пули используемого патрона, а так же ряда других причин, о которых будет сказано ниже. В крайнем случае этот пистолет позволял владельцу застрелиться, что бы избежать плена во время войны, к примеру. Кстати именно в этом качестве пистолет Коровина вынужден был использовать во время Великой Отечественной войны командующий 33-й армии генерал-лейтенант Ефремов Михаил Григорьевич при неудачной попытке выйти из окружения весной 1942 года.

Командующим и чиновникам ТК нравился за малые габариты и вес, за счет чего он был удобен в ношении и необременителен, в отличии от крупногабаритного Нагана и появившегося позднее пистолета Токарева. Зачастую пистолет ТК использовался в качестве наградного оружия. Его вручали передовикам производства и стахановцам. Кроме того, пистолет Коровина поставлялся сотрудникам НКВД, которые использовали его в основном для скрытого ношения, либо, опять же, в качестве статусного символа, так как эти пистолеты получало преимущественно руководство. Как оружие оперативника пистолет ТК то же совершенно не подходил по все той же причине, заключающейся в отсутствии эффективности, но и не только. В отличии от того же револьвера системы Нагана, оснащенного ударно-спусковым механизмом с самовзводом, пистолетов Браунинга с автоматическими предохранителями, не говоря уже о немецком пистолете Вальтер модели ПП и ППК с УСМ двойного действия и плавным ходом спускового крючка при стрельбе самовзводом, пистолет Коровина не мог безопасно носиться полной боеготовности, то есть с патроном в патроннике, так как не имел ни самовзвода, ни автоматического предохранителя.

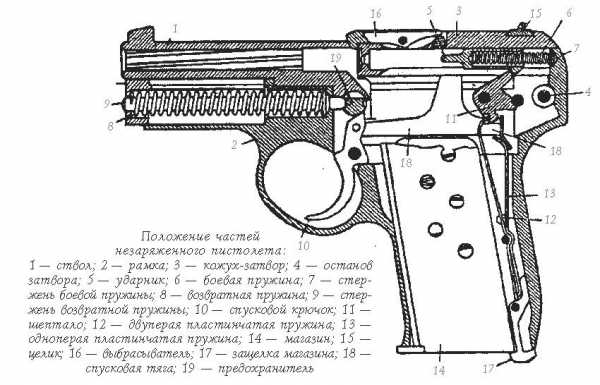

В целом, конструкция ТК достаточно проста. Автоматика работает по схеме использования отдачи при свободном затворе. Возвратная пружина расположена под стволом. Пистолет Коровина имеет затвор-кожух открытого типа, что упростило его изготовление. Ударно-спусковой механизм ударникового типа, одинарного действия. Для безопасной переноски пистолета с патроном в патроннике служит флажковый предохранитель, управляемый вручную, рычаг которого размещается на левой стороне рамы, над спусковой скобой. Ось этого рычага так же служит и замыкателем ствола. Питание пистолета патронами осуществляется из коробчатого однорядного отъемного магазина, присоединяемого к оружию через горловину в рукоятке. Магазин фиксируется защелкой, расположенной внизу рукоятки. С начала 1930- х гг. ТК изготавливались без пазов по обеим сторонам от выбрасывателя и с наклонной насечкой на затворе-кожухе вместо вертикальной. Пистолет ТК выпускался с двумя вариантами щечек рукоятки, которые выполнялись либо из дерева, либо из черного пластика с логотипом ТОЗ. Деревянные щечки выполнялись с крестообразной насечкой или с более крупной вертикальной. До начала 1930-х гг. щечки рукоятки крепились при помощи винтов, пистолеты более позднего выпуска имеют щечки с креплением пружинными защелками, как у пистолета Токарева. Пистолет Коровина ТК производился в 1926-1935 гг. для высокопоставленных чиновников ВКП(б), командного состава РККА, НКВД и в качестве наградного оружия. Точное количество выпущенных пистолетов ТК неизвестно, однако судя по серийным номерам оно составляет порядка 300000 экземпляров.

Пистолет ТК часто сравнивают со знаменитым карманным Браунингом образца 1906 года (FN Browning model 1906), производство которого было начато Fabrique Nationale в 1905 г., а в следующем году обозначение было изменено на model 1906. Образец 1906 года стал таким же хитом в свое время, как и другие пистолеты этого гениального конструктора-оружейника. Однако сравнение пистолетов Коровина и Браунинга не совсем корректно, так как они значительно отличаются между собой по простоте и красоте конструкции, надежности в работе, качеству изготовления и обработки поверхностей, а так же по ТТХ. Пистолет Коровина длиннее Браунинга на целых 13 мм, а общая масса без патронов больше на 43 г. Казалось бы, это небольшие величины, преподносимые некоторыми отечественными околооружейными «специалистами» как несущественные. Но для компактного оружия, преимущество которого заключается в незаметности и необременительности при ношении, лишние сантиметры и граммы крайне не желательны. Некоторые «специалисты» преподносят большую на 14 мм длину ствола как преимущество, но такое увеличение не дает никакого сколь-либо значимого прироста начальной скорости и энергии пули. Преимуществом Коровина является лишь более вместительный магазин на 8 патронов, против магазина Браунинга образца 1906 года емкостью 6 патронов. Однако это положительное качество становится минусом для карманного пистолета из-за большей длины рукоятки. Кстати, в последствии Fabrique Nationale начала выпуск еще более малогабаритного пистолета чем модель 1906 года — пистолет FN Browning Baby.

Тактико-технические характеристики (ТТХ) пистолета Коровина:

Калибр: 6,35mm Browning
Длина оружия: 127 мм
Длина ствола: 67,5 мм
Высота оружия: 98 мм
Ширина оружия: 24 мм
Вес: 423 г. / 485 г. (со снаряженным магазином)
Емкость магазина: 8 патронов
Число нарезов: 6
Начальная скорость: 228 м/с
Дульная энергия пули: 83 Дж
Прицельная дальность: 25 м
R100 на 15 метров составляет 200 мм
R100 на 25 метров составляет 250 мм

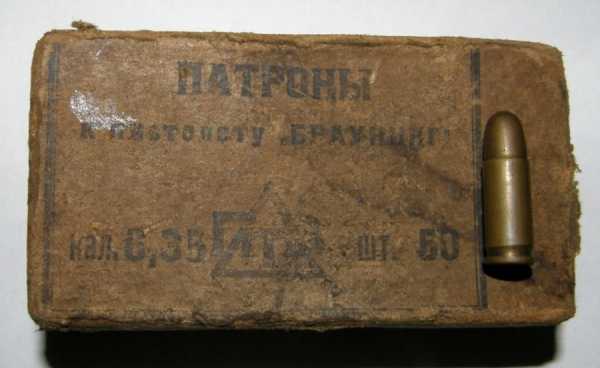

Крупные габариты оружия за счет толстых стенок затвора-кожуха и достаточно прочной рамы допускали использование в пистолете Коровина более мощных патронов с увеличенным пороховым зарядом, создающем во время выстрела большее давление в канале ствола и придающем пуле несколько большую начальную скорость и энергию. В результате для ТК был налажен выпуск патронов 6,35mm Browning (6,35×16SR) отечественного производства с увеличенным пороховым зарядом. При стрельбе этими патронами из пистолета ТК, по сравнению с коммерческими патронами европейского производства, начальная скорость пули и пробивное действие возросли по некоторым данным до 20%. Конечно же ТК мог стрелять и патронами с обычной навеской пороха, но задержки в стрельбе происходили у него как с теми, так и с другими боеприпасами, в основном по причине невысокого качества изготовления самого оружия, а в особенности пружин. При этом никакие ухищрения с более мощным пороховым зарядом были неспособны существенно увеличить останавливающее и пробивное действие пули этого патрона.

Дульная энергия составляет всего 83 Дж. Для сравнения, у пистолета Макарова дульная энергия равна 300 Дж.

В результате, даже в случае попадания пули калибра 6,35 мм в жизненно важные органы противника, его быстрая остановка не может быть гарантирована. То есть нападающий, пусть и получивший смертельное ранение, способен нанести ответный удар. Только прямое попадание в головной мозг может привести к быстрой нейтрализации агрессора. А в стрессовой ситуации на столь точную стрельбу способны очень немногие специалисты с высоким уровнем подготовки к действиям в таких ситуациях. Если же говорить о эффективной дальности стрельбы, то кучность стрельбы из пистолета ТК позволяет поражать головную часть мишени на дистанции до 15 метров. Конечно же такая дистанция стрельбы для карманного пистолета – абсурд. Реальная дистанция применения пистолетов при самообороне варьирующийся от стрельбы в упор до максимум 5 – 6 метров. Как уже отмечалось, ТК невозможно носить готовым к немедленному выстрелу с выключенным предохранителем, патроном в патроннике и взведенным ударником, не рискуя случайным выстрелом, по причине отсутствия самовзвода и автоматического предохранителя. Кроме того, среди недостатков ТК быстро ослабевающая пружина ударника, что в итоге приводит к осечкам. Эргономика отсутствует у ТК полностью. Маленькая рукоять удерживается только средним указательным и большим пальцем, а форма рукоятки не позволяет нормально удерживать пистолет — после выстрела ее приходится перехватывать и вытаскивать указательный палец из спусковой скобы. Не плюс этому пистолету и низкое качество изготовления. Мое личное мнение: Оружие самого последнего шанса, а на практике – просто коллекционный пистолет, и не более того.

huntsmanblog.ru

Пистолет Коровина ТК — характеристики, фото, ттх

Пистолет Коровина ТК (Тульский Коровин) был спроектирован конструктором Сергеем Александровичем Коровиным на Тульском Оружейном заводе (ТОЗ) и является первым советским самозарядным пистолетом. В 1925 году спортивное общество «Динамо» заказало ТОЗ разработку компактного пистолета под патрон 6,35mm Browning. Работа по созданию этого оружия была поручена Коровину. Проектировка, изготовление в металле и подготовка к серийному производству были осуществлены за очень короткий срок. С.А. Коровин уже имел к этому времени достаточный опыт в разработке короткоствольного оружия и был знаком с производственным процессом. В молодости он работал на знаменитой бельгийской Национальной фабрике военного оружия (Fabrique Nationale d’Armes de Guerre) в Эрстале, выпускавшей пистолеты конструкции Джона Браунинга. Работая на ТОЗ-е, в 1921 году Коровин сконструировал и изготовил свой первый самозарядный пистолет калибра 7,65 мм. По результатам его полигонных испытаний были отмечены такие преимущества как безопасность в обращении, постоянная боеготовность и надежность, но пистолет не подходил для массового производства вследствие сложности конструкции, а сам образец был излишне тяжел.

Осенью 1926 года Тульский Оружейный завод приступил к выпуску нового пистолета, получившего официальное обозначение «Пистолет Тульский, Коровина, образца 1926 года», сокращенно ТК. Примечательно, что пистолет Коровина не был предназначен для вооруженных сил и формально считался «гражданским», но при этом рядовой советский гражданин не мог приобрести это оружие. В царской России достаточно обеспеченный мещанин имел право приобрести в личную собственность пистолет или револьвер при получении соответствующего разрешения, но захватившими власть во время октябрьского переворота большевиками короткоствольное оружие в СССР было запрещено к гражданскому обороту, лишая простых людей их права на личное оружие и эффективную самооборону в угоду интересам и безопасности правящей элиты.

Пистолеты ТК представляли собой не что иное как статусный символ для высшего командного состава РККА и высокопоставленных партийных чиновников. Конечно ТК не был оружием самозащиты, в следствии отсутствия останавливающего и крайне не высокого пробивного действия пули используемого патрона, а так же ряда других причин, о которых будет сказано ниже. В крайнем случае этот пистолет позволял владельцу застрелиться, что бы избежать плена во время войны, к примеру. Кстати именно в этом качестве пистолет Коровина вынужден был использовать во время Второй Мировой войны командующий 33-й армии генерал-лейтенант Ефремов Михаил Григорьевич при неудачной попытке выйти из окружения весной 1942 года.

Командующим и чиновникам ТК нравился за малые габариты и вес, за счет чего он был удобен в ношении и необременителен. Зачастую пистолет ТК использовался в качестве наградного оружия. Его вручали передовикам производства и стахановцам. Кроме того, пистолет Коровина поставлялся сотрудникам НКВД, которые использовали его в основном для скрытого ношения, либо, опять же, в качестве статусного символа, так как эти пистолеты получало преимущественно руководство. Как оружие оперативника пистолет ТК то же совершенно не подходил по все той же причине, заключающейся в отсутствии эффективности, но и не только. В отличие от того же револьвера системы Нагана, оснащенного ударно-спусковым механизмом с самовзводом, пистолетов Браунинга с автоматическими предохранителями, не говоря уже о немецком пистолете Вальтер модели ПП и ППК с УСМ двойного действия и плавным ходом спускового крючка при стрельбе самовзводом, пистолет Коровина не мог безопасно носиться полной боеготовности, то есть с патроном в патроннике, так как не имел ни самовзвода, ни автоматического предохранителя.

С начала 1930-х гг. ТК изготавливались без пазов по обеим сторонам от выбрасывателя и с наклонной насечкой на затворе-кожухе вместо вертикальной. Пистолет ТК выпускался с двумя вариантами щечек рукоятки, которые выполнялись либо из дерева, либо из черного пластика с логотипом ТОЗ. Деревянные щечки выполнялись с крестообразной насечкой или с более крупной вертикальной. До начала 1930-х гг. щечки рукоятки крепились при помощи винтов, пистолеты более позднего выпуска имеют щечки с креплением пружинными защелками, как у пистолета Токарева. Пистолет Коровина ТК производился в 1926-1935 гг. для высокопоставленных чиновников ВКП(б), командного состава РККА, НКВД и в качестве наградного оружия. Точное количество выпущенных пистолетов ТК неизвестно, однако судя по серийным номерам оно составляет порядка 300000 экземпляров.

Пистолет ТК часто сравнивают со знаменитым карманным Браунингом образца 1906 года (FN Browning model 1906), производство которого было начато Fabrique Nationale в 1905 г, а в следующем году обозначение было изменено на model 1906. Образец 1906 года стал таким же хитом в свое время, как и другие пистолеты этого гениального конструктора-оружейника. Однако сравнение пистолетов Коровина и Браунинга не совсем корректно, так как они значительно отличаются между собой по простоте и красоте конструкции, надежности в работе, качеству изготовления и обработки поверхностей, а так же по ТТХ. Пистолет Коровина длиннее Браунинга на целых 13 мм, а общая масса без патронов больше на 43 г

Эти отличия, преподносятся некоторыми отечественными околооружейными «специалистами» как несущественные, но для компактного оружия, преимущество которого заключается в незаметности и необременительности при ношении, лишние сантиметры и граммы крайне не желательны. Некоторые «специалисты» даже преподносят большую на 14 мм длину ствола как преимущество, но такое увеличение не дает никакого сколь-либо значимого прироста начальной скорости и энергии пули. На самом деле, преимуществом Коровина является лишь более вместительный магазин на 8 патронов, против магазина Браунинга образца 1906 года емкостью 6 патронов. Однако это положительное качество становится минусом для карманного пистолета из-за большей длины рукоятки. Кстати, в последствии Fabrique Nationale начала выпуск еще более малогабаритного пистолета чем модель 1906 года — пистолет FN Browning Baby.

Реальная дистанция применения пистолетов при самообороне варьирующийся от стрельбы в упор до максимум 5 — 6 метров. Как уже отмечалось, ТК невозможно носить готовым к немедленному выстрелу с выключенным предохранителем, патроном в патроннике и взведенным ударником, не рискуя случайным выстрелом, по причине отсутствия самовзвода и автоматического предохранителя. Кроме того, среди недостатков ТК быстро ослабевающая пружина ударника, что в итоге приводит к осечкам. Эргономика отсутствует у ТК полностью. Маленькая рукоять удерживается только средним указательным и большим пальцем, а форма рукоятки не позволяет нормально удерживать пистолет — после выстрела ее приходится перехватывать и вытаскивать указательный палец из спусковой скобы. Не плюс этому пистолету и низкое качество изготовления. Мое личное мнение: Оружие самого последнего шанса, а на практике — просто коллекционный пистолет, и не более того.

Характеристики пистолета Коровина

Калибр: 6,35mm Browning
Длина оружия: 127 мм
Длина ствола: 67,5 мм
Высота оружия: 98 мм
Ширина оружия: 24 мм
Вес: 423 г / 485 г (со снаряженным магазином)
Емкость магазина: 8 патронов
Число нарезов: 6
Начальная скорость: 228 м/с
Дульная энергия пули: 83 Дж
Прицельная дальность: 25 м
R100 на 15 метров составляет 200 мм
R100 на 25 метров составляет 250 мм

Пистолеты

www.armoury-online.ru

Таблица 1 Тактико-технические характеристики самозарядных пистолетов зарубежного производства»

Примечания: * — Длина без кобуры-приклада, ** — С коробчатым магазином на 8 патронов

Марка пистолета	«Парабеллум» Р.08	«Парабеллум артиллерийский	«Маузер «К-96 обр.1912 г.	«Вальтер» Р.38	«Кольт» М1911	«Браунинг» обр. 1900 г.	«Браунинг» обр. 1903 г.	«Браунинг» обр. 1906 г.	«Маузер» обр. 1910 г.	«Штейер» обр. 1909 г.
Калибр (мм) Патрон	9,0 9×19 «парабеллум»	9,0 9×19 «парабеллум»	7,63 7,63×25 «маузер»	9,0 9×19 «парабеллум»	11,43 11,43×23 (.45АСР)	7,65 7,65×17 «браунинг»	9,0 9×20 «браунинг длинный»	6,35 6,35×16 HR «браунинг»	6,35 6,35×16 HR «браунинг»	6,35 6,35×16 HR «браунинг»
Вес оружия без патронов (кг)	0,89	1.0	1,15	0,87	1,106	0,625	0,93	0,352	0,424	0,339
Вес оружия со снаряженным магазином (кг)	0,99	1.1/1,4	1,26	0,99	1,256	0,679	1,01	0,384	0,473	0,371
Длина оружия (мм)	217	327 *	290 *	212	216	163	205 *	114	135	115
Длина ствола (мм)	102	200	140	125	127	102	128	53,6	76	53
Высота оружия (мм)	135	135 **	140	136	135	115	116	76	100	76
Ширина оружия (мм)	40	40 **	35	35	30,5	31,5	31	23,5	26	19,5
Число нарезов (мм)	6	6	4	6	6	5	6	6	6	4
Длина хода нарезов (мм)	250	250	250	250	406	240	400	.	.
Начальная скорость пули (м/с)	320	350	425	330	246	270	330	190	220	180
Дульная энергия пули (Дж)	410	490	497	436	451	175	389	63	77	52
Боевая скорострельность (выстр/мн)	40	40	35–40	30	30	30	30	25	30	25
Направление выброса гильзы	вверх, вправо	вверх, вправо	вверх	влево	вправо	вверх, вправо	вправо	вправо	вправо	вправо
Емкость магазина (патронов)	8	8/32	10	8	7	7	7 или 10	6	9	6

info.wikireading.ru

ПБ пистолет бесшумный — характеристики, ттх, фото

Пистолет ПБ с присоединенной передней частью ПБС

Пистолет ПБ с открытым затвором-кожухом и магазином

В 1967 году на вооружение групп специального назначения КГБ, «Альфа» и «Вымпел», а так же армейской разведки был принят пистолет, оснащенный интегрированным и съемным глушителем — ПБ («пистолет бесшумный», индекс 6П9) созданный А.А. Дерягиным в ЦНИИ Точмаш основан на конструкции ПМ. Однако пистолет Дерягина является самостоятельной системой в следствии многочисленных изменений и переработок механизмов оружия. Оружие использует штатные патроны 9×18. Так как затвор-кожух сильно укорочен, возвратная пружина размещена вертикально в рукоятке, взаимодействуя через качающийся двухплечный рычаг с затвором-кожухом.

На удлиненном стволе расположена расширительная камера в которой находится рулон металлической сетки, снижающей температуру пороховых газов, отводимых через отверстия выполненные по нарезам ствола. К передней части расширительной камеры резьбовым соединением крепится съемная часть глушителя, в котором размещен сепаратор с шайбами, имеющими разные углы наклона, разделяющими и перенаправляющими поток пороховых газов, которые взаимно снижают свою скорость и звук выстрела резко уменьшается. Начальная скорость пули составляет 290 м/с, то есть ниже скорости звука, в результате чего пуля не создает ударной волны. Пистолет носится в особой, специально разработанной для него кобуре, в которой имеется отделение для съемной части глушителя и второго магазина.

Автоматика работает по схеме использования отдачи при свободном затворе. Ударно-спусковой механизм куркового типа, двойного действия с автоматической постановкой курка на предохранительный взвод. На левой стороне затвора-кожуха расположен рычаг флажкового предохранителя при включении безопасно спускающего курок с боевого взвода. На нижней поверхности рукоятки размещена защелка магазина. Позади основания спусковой скобы, с левой стороны рамы, находится фиксатор щечек рукоятки. Это весьма нестандартное решение, особенно учитывая то, что на месте данной кнопки в основном размещают защелку магазина.

Недостатки пистолета: значительные габариты и масса оружия; необходимость присоединять переднюю часть глушителя для нужного снижения громкости выстрела; хорошо различимый звук соударяющихся металлических деталей на расстоянии 50 метров; управляемый вручную предохранитель, усложняющий обращение с оружием. За долгие годы службы и по результатам опыта боевого применения ПБ зарекомендовал себя надежным и точным оружием с небольшой отдачей и подбросом при стрельбе. Оружие обладает также и лучшей кучностью при скоростной стрельбе благодаря большей, чем у ПМ массе. Но при стрельбе сериями по 5 — 6 выстрелов их звук увеличивается.

Не смотря на массивный глушитель ПБ обладает хорошим балансом. Пистолет отличается большой служебной прочностью и долговечностью. Известны экземпляры с настрелом, в несколько раз превышающим гарантийный, и при этом не имеющие серьезных дефектов. В настоящее время ПБ продолжает находиться на вооружении спецподразделений ФСБ и ВВ МВД РФ, но постепенно заменяется пистолетом ПСС, более соответствующим ставящимся перед таким оружием задачам.

Впечатления: «Звук издаваемый при стрельбе понравился. Машинка легла в руку, как родная. Но это легко объяснимо, так как основа — ПМ. Если делать серии по 5 — 6 выстрелов, звук становиться чуть громче. При неспешной стрельбе громкость звука не изменяется. Баланс нормальный, я ожидал, что он будет «клевать» вниз, но этого не произошло». «Сетки в расширительной камере прогорают за год, если не раньше, даже при условии, что ПБ идет спецкурсом и его берегут».

Характеристики бесшумного пистолета ПБ

Калибр: 9×18 ПМ
Длина оружия: 170/310 мм
Длина ствола: 105 мм
Высота оружия: 134 мм
Ширина оружия: 32 мм
Масса без патронов: 970 г
Емкость магазина: 8 патронов
