UVS-TECH 2009 | Беспилотные летательные аппараты

По завершении очередной выставки «Беспилотные многоцелевые комплексы» — UVS-TECH 2009 всем заинтересованным читателям предлагается обзор российских беспилотных авиационных систем самолетного типа. Он, пожалуй, является наиболее полным перечнем проектов БЛА, как реализованных ранее, так и тех, работа по которым в настоящее время продолжается. БЛА систематизированы по массе и дальности действия.

В России в области создания комплексов с БЛА работает полтора десятка крупных и небольших фирм. Все разработчики идут, как правило, в направлении создания широкой номенклатуры многофункциональных комплексов, способных выполнять разнообразные задачи. В итоге, потенциальным заказчикам предлагается множество, по сути, однотипных образцов БЛА, решающих схожие задачи.

К сожалению, в России не существует принятой классификации БЛА. Классифицировать имеющиеся на данный момент на отечественном рынке образцы и проекты БЛА, используя категории ассоциации беспилотных систем UVS International, не вполне возможно. Кроме того, возникают проблемы с трактовкой российскими разработчиками некоторых характеристик, к примеру, дальности действия БЛА. Для систематизации имеющихся в настоящее время в России систем БЛА предлагается следующая классификация, основанная на взлетной массе и/или дальности действия.

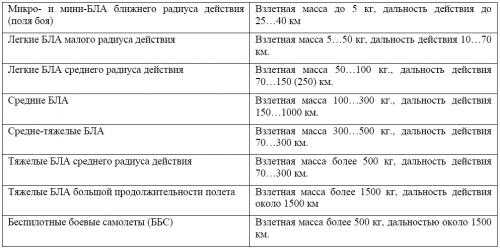

Таблица 1. Классификация БЛА

Микро и мини БЛА ближнего радиуса действия

Класс миниатюрных сверхлегких и легких аппаратов и комплексов на их основе с взлетной массой до 5 кг начал появляться в России относительно недавно, но уже довольно широко представлен. БЛА предназначены для индивидуального оперативного использования на малых дальностях на удалении до 25…40 км. Они просты в эксплуатации и транспортировке, выполняются складными и позиционируются как «носимые», запуск осуществляется, как правило, с руки.

В области создания БЛА такого типа активно работает ижевская компания «Беспилотные системы». К ним можно отнести сверхлегкий БЛА мониторинга ZALA 421-11, первый полет которого был выполнен в 2007 году. Весь комплекс помещается в кейс стандартного размера. По набору целевой нагрузки аппарат идентичен другой модели — ZALA 421-08. В состав этого переносного малогабаритного комплекса входит два БЛА, станция управления и контейнер-рюкзак для перевозки. При этом общая масса комплекса составляет всего 8 кг. Для мониторинга используется сменный блок (ТВ-, ИК-камеры, фотоаппарат). Летом 2008 года были выполнены испытательные полеты корабельной модификации с борта ледокола для проведения разведки и поиска объектов на воде. В соответствии с требованиями Пограничной службы компанией недавно был разработан легкий БЛА ZALA 421-12 с увеличенной продолжительностью полета. Аппарат позволяет вести наблюдение при помощи полноценной гиростабилизированной камеры двух осях с возможностью обзора нижней полусферы и с оптическим увеличением в 26 раз. БЛА способен вести мониторинг днем и ночью. Навигация осуществляется по сигналам GPS/ГЛОНАСС.

Казанская фирма «ЭНИКС» представляет в этом классе целое семейство аппаратов и комплексов, базовым для которых стал Т23 «Элерон». Это БЛА для дистанционного наблюдения за объектами и мониторинга наземной обстановки. Аппарат выполнен по схеме «летающее крыло» со складными консолями, в хвостовой части расположен электрический двигатель с толкающим винтом. БЛА может оснащаться широким набором средств наблюдения, включая стабилизированную ТВ-систему, фотокамеру и т.д.). Весь комплекс может транспортироваться в заплечных контейнерах или автотранспортом. Разработка базового варианта была завершена в 2003 году, с 2004 года начато его производство. В 2008 году проводилась опытная эксплуатация комплекса на полярной станции СП-35 совместно с ГНЦ РФ ААНИИ. Гражданский вариант «Элерона» имеет наименование Т25. Полезная нагрузка – стабилизированная ТВ-система (в модификации Т25Д), ИК-камера (Т25Н) или фотоаппарат. Развитием Т23 является семейство БЛА типа «Элерон-3» и «Гамаюн-3». Об их создании было объявлено в 2008 году. БЛА «Элерон-3» планируется создать минимум в семи модификациях, отличающихся, в основном, целевой нагрузкой, в состав которой могут входить ТВ-, ИК-камера, фотоаппарат, ретранслятор, станция РТР и постановки помех. При имитации воздушных целей могут устанавливаться линзы Люнеберга и ИК-излучатели. Навигация осуществляется по сигналам GPS/ГЛОНАСС. Станция управления унифицирована с комплексом «Элерон-10» (Т10). На основе аппарата типа «Элерон» в ОАО «Иркут» создан авиационный комплекс дистанционного зондирования «Иркут-2М». В 2007 г. БЛА был принят на снабжение МЧС РФ.

СКБ «Топаз» предлагает свой портативный комплекс дистанционного наблюдения. В его состав входит малогабаритный БЛА «Локон». Полезная нагрузка включает ТВ-, ИК-камеры и фотоаппарат. К наземной составляющей комплекса относятся пункт управления, приема и обработки информации и контейнеры для переноски БЛА. Производство ведется на «Истринском экспериментально-механическом заводе» (ИЭМЗ).

К микро- и мини-БЛА относится и ряд собственных разработок ИЭМЗ. В частности, специалистами завода разработан для аэрофоторазведки базовый БЛА «Истра-010» массой 4 кг. Предприятие изготовило пять комплектов таких БЛА для опытной войсковой эксплуатации и передало их в МО РФ. В комплекс входит наземная станция и два летательных аппарата. В 2008 году предприятием велось создание фоторазведчика массой 2,5…3 кг, который является облегченной версией ранее построенного БЛА массой 4 кг.

Давно известен своими разработками в области беспилотных систем Научно-производственный и конструкторский центр «Новик-XXI век». Одна из разработанных компанией систем – комплекс с БЛА «БРАТ». В его состав входит малоразмерный беспилотный аппарат массой 3 кг. Штатной целевой нагрузкой являются две ТВ-камеры или один цифровой фотоаппарат.

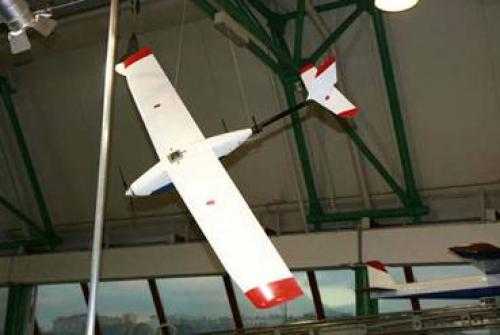

Рисунок 1. БЛА «БРАТ»

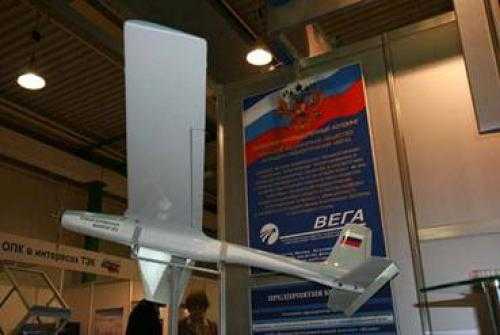

Рисунок 2. БЛА «Локон»

К настоящему моменту в линейке беспилотных систем российской инновационной компании «Аэрокон» – три аппарата серии «Инспектор». Два из них относятся к классу мини-БЛА, а самый «младший» приближается к классу «микро». Комплексы предназначены для решения разнообразных задач наблюдения, в том числе в сложных и стесненных условиях, в городской среде.

Одной из «свежих» разработок в области систем мини-класса является комплекс с БЛА Т-3, созданный компанией «Рисса». БЛА Т-3 разработан для применения в задачах видеонаблюдения в дневное и ночное время, проведения аэрофотосъемки, для использования в качестве носителя ретранслятора радиосигналов. В настоящее время комплекс проходит стадию тестирования предсерийных образцов и доводку наземного оборудования

Таблица 2. Основные характеристики микро и мини БЛА ближнего радиуса действия

Легкие БЛА малого радиуса действия

К классу легких БЛА малого радиуса действия относятся несколько более крупные аппараты — в массовом диапазоне от 5 до 50 кг. Дальность их действия — в пределах 10 – 70 км.

Компания «Новик-XXI век» в данном классе предлагает беспилотный комплекс «ГрАНТ». В его состав входят базовая автоматизированная рабочая станция на шасси УАЗ-3741, транспортно-пусковая установка на шасси УАЗ-3303 и два БЛА «ГрАНТ».Беспилотные аппараты имеют массу 20 кг.

БЛА ZALA 421-04 предлагают «Беспилотные системы». Аппарат выполнен по схеме «летающее крыло» с толкающим винтом. БЛА оснащен системой автоматического управления, позволяющей задавать маршрут, контролировать и корректировать полет в режиме реального времени. Полезная нагрузка – цветная видеокамера на гиростабилизированной платформе. С 2006 г. комплекс состоит на снабжении МВД РФ.

На выставке UVS-TECH 2008 ЗАО «ЭНИКС» впервые объявило о создании на базе беспилотника Т10 двух комплексов мониторинга, адаптированных под конкретные задачи, – «Элерон-10» и «Гамаюн-10». В комплексе «Элерон-10» возможно применение БЛА в нескольких вариантах целевой нагрузки, в том числе с ТВ-, ИК-камерой, фотоаппаратом, ретранслятором, станцией РТР и постановки помех. В 2007-2008 гг. комплекс «Элерон-10» прошел цикл летных испытаний. Похожий аппарат есть и в линейке беспилотников компании «Иркут». Комплекс «Иркут-10» состоит из двух БЛА, наземных средств управления и обслуживания, снабжен линией связи с двумя цифровыми защищенными каналами управления и передачи данных. Готовится серийное производство.

Рисунок 3. БЛА «Элерон-10»

Другое «детище» ЗАО «ЭНИКС» — БЛА Т92 «Лотос». Он предназначен для доставки целевой нагрузки в заданный район или выполнения мониторинга. В качестве полезных нагрузок возможно применение ТВ- и/или ИК-камер. БЛА принимал участие в исследовательских учениях Сухопутных войск на Алабинском полигоне Московского военного округа и в учениях МЧС Республики Татарстан в 1998 г. В настоящее время комплекс находится в эксплуатации. Этому БЛА аэродинамически подобен малогабаритный БЛА Т90 (Т90-11), предназначенный для ведения наблюдения за местностью, оперативного поиска, обнаружения наземных объектов. Его уникальность в том, что он используется в составе РСЗО «Смерч». Проводимая аппаратом корректировка огня РСЗО на дальности до 70 км уменьшает ошибки стрельбы и сокращает расход снарядов. Полезная нагрузка — ТВ камера. В сложенном состоянии БЛА размещается в спецконтейнере и выстреливается при помощи штатного 300-мм реактивного снаряда. По имеющимся данным, комплекс в настоящее время проходит испытания в интересах МО РФ.

Кроме того, в данном классе «ЭНИКС» разрабатывает комплекс дистанционного обзора с легким БЛА Т21. Полезная нагрузка – ТВ-камера. Конструкция БЛА позволяет транспортировать его в небольшом контейнере. Существует проект БЛА Т24, предназначенный для дистанционного мониторинга местности и передачи фото- и видеоизображения на наземный КП. Его компоновка аналогична БЛА «Элерон». Полезная нагрузка стандартная – ТВ/ИК система.

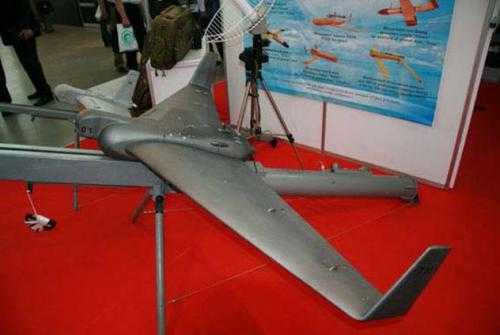

Рисунок 4. БЛА «Типчак» на пусковой катапульте

Рыбинским КБ «Луч» создано несколько БЛА для комплекса воздушной разведки «Типчак». Самый «продвинутый» из них — БЛА-05. Его Госиспытания завершились в 2007 году, в 2008-м — началось его серийное производство. БЛА способен вести поиск объектов и передачу данных в реальном масштабе времени на наземный КП в любое время суток. Полезная нагрузка – совмещенная двухспектральная ТВ/ИК-камера, с возможностью замены на фотоаппаратуру. В дополнение к БЛА-05 предприятие некоторое время назад анонсировало еще два аппарата, предназначенных для применения в комплексе. Один из них БЛА-07 — малогабаритный тактический БЛА. В качестве целевой нагрузки несет совмещенную двухспектральную ТВ/ИК-камеру или фотоаппарат. Его проектирование начато в 2005 г. Следующий аппарат — БЛА-08. Это малоскоростной БЛА с большой продолжительностью полета. Он предназначен для применения в разведывательных системах в интересах различных видов вооруженных сил и родов войск.

Таблица 3. Основные характеристики легких БЛА малого радиуса действия

Легкие БЛА среднего радиуса действия

Ряд отечественных образцов можно отнести к классу легких БЛА среднего радиуса действия. Их масса находится в пределах 50 — 100 кг.

К ним, в частности, относится многоцелевой БЛА Т92М «Чибис», созданный ОАО «ЭНИКС». Аппарат аэродинамически почти полностью унифицирован с выпускаемыми серийно воздушными мишенями Е95М и Е2Т. В качестве полезных нагрузок возможно применение ТВ- и ИК-камер. Двигательная установка – поршневой двигатель вместо ПуВРД M135. Комплекс находится в стадии подготовки к эксплуатации.

Недавно компанией «Беспилотные системы» создан новый БЛА ZALA 421-09, который предназначен для мониторинга земной поверхности и обладает большой продолжительностью полета — 10,5 часов. Он снабжается лыжным или колесным шасси. Целевая нагрузка – ТВ-, ИК-камера, фотоаппарат на гиростабилизированной платформе.

Весьма интересны разработки компании «Транзас» — БЛА «Дозор-2» и «Дозор-4». Оба аппарата имеют сходную компоновку. БЛА «Дозор-2» служит для мониторинга объектов народнохозяйственного и военного назначения, доставки необходимого груза, патрулирования границ, цифровой картографии. Его полезная нагрузка – автоматическая цифровая фотокамера, видеокамеры переднего и бокового обзора высокого разрешения, ИК-система ближнего и дальнего диапазонов. Весь комплекс размещен на базе автомобиля повышенной проходимости. Создание комплекса было начато в 2005 г. В текущем году он прошел испытания в интересах Пограничной службы, несколько комплектов заказала одна из российских нефтедобывающих компаний для наблюдения за трубопроводами. «Дозор-4» — модификация БЛА «Дозор-2». Уже запущена в производство партия этих БЛА в количестве 12 аппаратов для проведения войсковых испытаний в интересах Пограничной службы ФСБ РФ.

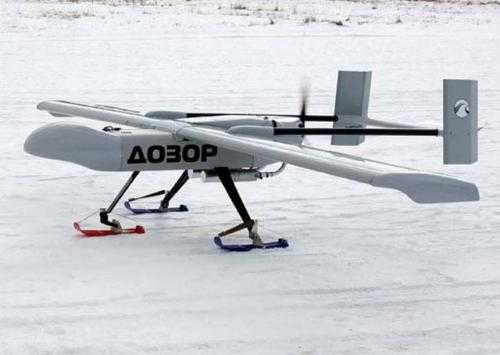

Рисунок 5. БЛА «Дозор-4»

К рассматриваемому классу относится и достаточно старый комплекс «Строй-П» разработки московского НИИ «Кулон» с БЛА «Пчела-1Т». В настоящее время комплекс модернизирован («Строй-ПД») в части круглосуточного применения. Кроме того, в перспективе в его состав предполагается введение других БЛА.

Таблица 4. Основные характеристики легких БЛА среднего радиуса действия

Средние БЛА

Взлетная масса средних БЛА лежит в диапазоне от 100 до 300 кг. Они предназначены для применения на дальностях 150 – 1000 км.

В ЗАО «ЭНИКС» в этом классе создан многоцелевой БЛА М850 «Астра». Основное его назначение – применение в качестве многоразовой воздушной мишени для тренировки расчетов ПВО. Однако он может использоваться и для выполнения работ, связанных с оперативным мониторингом земной поверхности. Для этого возможна установка дополнительного целевого оборудования. Аппарат интересен тем, что имеет воздушный старт, который может осуществляться с внешней подвески самолета или вертолета. Компоновочно аналогичен многоразовой воздушной мишени Е22/ Е22М «Берта» новый беспилотник Т04 большой дальности действия. Разработка аппарата, предназначенного для ведения многоспектрального мониторинга, была начата в 2006 году.

Впервые на выставке UVS-TECH-2007 был продемонстрирован новый БЛА «Беркут» оперативного мониторинга территорий и объектов. Разработчик – ОАО «Туполев». Аппарат обладает большой продолжительностью полета. Целевая нагрузка – ТВ- и ИК- камеры, датчики наблюдения, радиолиния передачи данных и телеметрическая аппаратура. В 2007 году было разработано техпредложение на этот БЛА.

Также к системам рассматриваемого диапазона относится комплекс дистанционного зондирования «Иркут-200». В состав комплекса входят два БЛА, наземная станция управления и средства технического обслуживания. Полезная нагрузка – ТВ-камера, тепловизионная камера, радиолокационная станция и цифровой фотоаппарат. В настоящее время комплекс находится в стадии разработки и испытаний.

Недавно НПО им. С.А. Лавочкина представило один из своих проектов БЛА для дистанционного зондирования — Ла-225 «Комар». Во время продолжительного полета на большом удалении он способен осуществлять передачу видеоинформации в режиме реального времени на наземный пункт. Старт, посадка и управление производится с мобильного наземного комплекса. БЛА находится в стадии разработки и подготовки испытаний. Макетный образец впервые продемонстрирован на МАКС-2007.

Фирмой «Истра-Аэро» разработаны, по меньшей мере, два варианта БЛА с массой 120-130 кг. Это многофункциональный БЛА и БЛА РЭБ («Бином»). Последний из них, согласно заявлению фирмы, в составе комплекса радиоэлектронной борьбы проходит летные испытания. Он предназначен для создания помех радарам ПРО-ПВО или системам спутниковой навигации. Станции помех поставляет фирма «Авиаконверсия». Навигация осуществляется без использования спутниковых систем GPS/ ГЛОНАСС. Проект развивается, его создание рассчитано на длительный срок.

Таблица 5. Основные характеристики средних БЛА

Средне-тяжелые БЛА

Средне-тяжелые БЛА имеют схожую с БЛА предыдущего класса дальность применения, но обладают несколько большей взлетной массой – от 300 до 500 кг.

К этому классу следует отнести «потомков» воздушной мишени «Дань», созданные казанским ОКБ «Сокол». Это комплекс экологического мониторинга «Данэм», предназначенный для решения задач обзора, контроля и охраны объектов большой площади и протяженности над земной и водной поверхностью. В его состав входят БЛА (один или несколько), мобильный наземный пункт управления, а также средства наземного обслуживания. Система управления – комбинированная (программная и радиокомандная). Целевое оборудование – оптико-электронная система с ТВ- и тепловизионным каналами. В настоящее время проект находится в стадии отработки систем. Та же фирма предлагает комплекс беспилотных летательных аппаратов «Дань-Барук», предназначенный для ведения воздушной разведки. Он интересен тем, что обладает возможностью нанесения ударов по отдельным целям. БЛА имеет большую продолжительность полета и высотность. В состав комплекса также входят один или несколько беспилотных аппаратов, мобильный наземный пункт управления, а также средства наземного обслуживания. Полезная нагрузка – обзорно-прицельная система, бортовые средства поражения (два контейнера с самоприцеливающимися и кумулятивно-осколочными боевыми элементами). Реализация проекта находится в стадии ОКР.

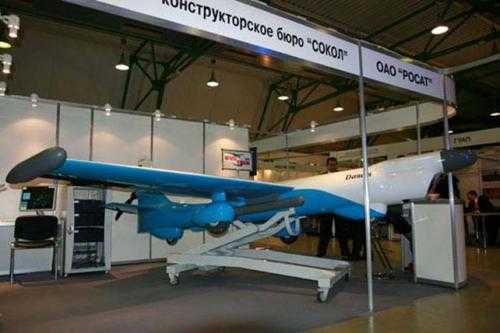

Рисунок 6. БЛА «Данэм»

Авиационная система дистанционного контроля и инспекции с разведывательным БЛА «Колибри» разработана фирмой М.А.К. Она предназначена для ведения разведки в интересах различных видов войск в тактической и оперативно-тактической глубине. В состав комплекса входят БЛА-О (обзорный) и БЛА-Р (ретранслятор), наземный пункт дистанционного управления, приема и обработки целевой информации, станция привода и посадки БЛА на ВПП. БЛА предполагается оснастить различной аппаратурой разведки – телекамерой или тепловизионным оборудованием, размещенным на стабилизированной платформе. Передача информации осуществляется в реальном масштабе времени. Заявляется, что в конструкции БЛА использованы радиопоглощающие покрытия. Первый полет выполнен в 2005 году.

Новой разработкой НИИ «Кулон» является комплекс воздушного наблюдения с БЛА «Аист». Аппарат, в отличие от других БЛА, имеет в составе силовой установки два поршневых двигателя с тянущими винтами на крыле. Наземный пункт комплекса может не только обрабатывать информацию, поступающую от БЛА, но и обеспечивать информационный обмен с внешними потребителями. Полезная нагрузка – широкозахватная двухспектральная (ТВ/ИК) строчная аппаратура, бортовая РЛС с синтезированной апертурой, бортовой регистратор информации, радиолиния. Для детального наблюдения может использоваться гиростабилизированная оптико-электронная система в составе совмещенных ТВ и ИК камер и лазерного дальномера. Военный вариант имеет обозначение «Юлия». БЛА может быть интегрирован в другие комплексы вместе с БЛА иного типа.

Недавно «Транзас» и «Р.Е.Т. Кронштадт» анонсировали свою перспективную разработку — комплекс с тяжелым средневысотным БЛА большой продолжительности полета «Дозор-3». Он предназначен для сбора информации о протяженных и площадных объектах, находящихся на значительном удалении от аэродрома, в простых и сложных метеоусловиях, днем и ночью. Полезная нагрузка БЛА может включать различные наборы оборудования, в том числе видеокамеры переднего и бокового обзора, тепловизор, РЛС переднего и бокового обзора с синтезированной апертурой, автоматическую цифровую фотокамеру высокого разрешения. Передача высококачественной информации будет происходить в режиме реального времени. Комплекс будет оснащен комбинированной системой управления с режимами автономного управления и дистанционного пилотирования.

Таблица 6. Основные характеристики средне-тяжелых БЛА

Тяжелые БЛА среднего радиуса действия

Данный класс включает БЛА полетной массой от 500 кг и более, предназначенные для применения на средних дальностях 70 – 300 км.

В классе «тяжелых» ОАО «Иркут» разрабатывает авиационный комплекс дистанционного зондирования «Иркут-850». Он предназначен как для мониторинга, так и для доставки грузов. Его неординарность в возможности выполнять как беспилотный, так и пилотируемый полет, так как он создается на базе мотопланера Stemme S10VT. Полезная нагрузка БЛА – ТВ-камера, тепловизионная камера, РЛС и цифровой фотоаппарат. Переход от пилотируемого к дистанционно управляемому варианту не требует проведения специальных работ. Отличительные особенности – многозадачность, применение различной полезной нагрузки, низкая стоимость эксплуатации и жизненного цикла, автономность. Испытания завершены, подготовлен серийный выпуск.

Другим представителем данного класса является многофункциональный авиационный комплекс мониторинга «Нарт» (А-03). Разработчик — ООО «Научно-производственный центр «Антиград-Авиа». Его также отличает способность доставлять грузы. Варианты исполнения — стационарный или мобильный. Набор аппаратуры наблюдения может быть различным. Комплекс ориентирован на применение в интересах Росгидромета, МЧС, Министерства природных ресурсов, силовых ведомств и т.д.

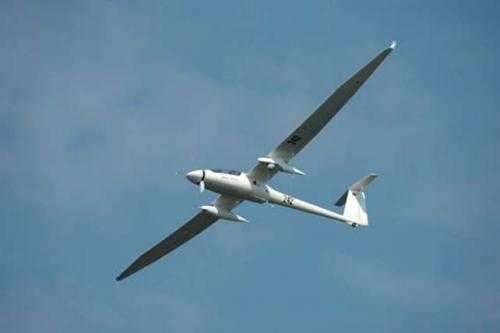

Рисунок 7. БЛА «Иркут-850»

К этому же классу может быть отнесен БЛА Ту-243, входящий в состав комплекса фото- и ТВ- разведки «Рейс-Д». Он является модернизированным вариантом БЛА Ту-143 «Рейс» и отличается от него полностью обновленным составом разведывательного оборудования, новым пилотажно-навигационным комплексом, увеличенным запасом топлива и некоторыми другими особенностями. Комплекс состоит на вооружении ВВС России. В настоящее время предлагается дальнейшая модернизация БЛА в вариантах разведчика «Рейс-Д-Р» и ударного БЛА «Рейс-Д-У». В ударном варианте он может оснащаться обзорно-прицельной системой и СУО. Вооружение может состоять из двух блоков КМГУ внутри грузоотсека. В 2007 г. было объявлено о намерении «реанимировать» проект многоцелевого оперативно-тактического беспилотного комплекса с БЛА Ту-300 «Коршун», предназначенного для решения широкого круга задач разведки, поражения наземных целей и ретрансляции сигналов. Полезная нагрузка –аппаратура радиотехнической разведки, РЛС бокового обзора, фотоаппараты, ИК-камеры или авиационные средства поражения на внешней подвеске и во внутреннем отсеке. Доработка должна, коснуться повышения характеристик и использования нового оборудования. Планируется расширить номенклатуру применяемого вооружения и включить обычные и корректируемые авиабомбы, глубинные бомбы и управляемые ракеты класса «воздух–поверхность».

Таблица 7. Основные характеристики тяжелых БЛА среднего радиуса действия

Тяжелые БЛА большой продолжительности полета

Достаточно востребованная за рубежом категория беспилотных аппаратов большой продолжительности полета, к которой относятся американские БЛА Predator, Reaper, Global Hawk, израильские БЛА Heron, Heron TP, в нашей стране совершенно пустует. ОАО «ОКБ Сухого» периодически сообщает о продолжении работ по ряду комплексов большой дальности серии «Зонд». Их планировалось использовать для мониторинга в радиолокационном и оптико-электронном диапазонах, а также для решения задач УВД и ретрансляции каналов связи. Впрочем, по-видимому, данные проекты ведутся в вялотекущем режиме и перспективы их реализации достаточно туманны.

Беспилотные боевые самолеты (ББС)

В настоящее время в мире активно ведутся работы по созданию перспективных БЛА, имеющих возможность нести на борту оружие и предназначенных для ударов по наземным и надводным стационарным и подвижным целям в условиях сильного противодействия сил ПВО противника. Они характеризуются дальностью действия около 1500 км и массой от 1500 кг. На сегодняшний день в России в классе ББС представлено два проекта.

Так, ОАО «ОКБ им. А.С. Яковлева» работает над унифицированным семейством тяжелых БЛА «Прорыв». В нем широко используются агрегаты и системы учебно-боевого самолета Як-130. В составе разрабатываемого семейства планируется создать ударный БЛА «Прорыв-У». Аппарат планируется выполнить по малозаметной схеме «летающее крыло» с внутренним размещением боевой нагрузки.

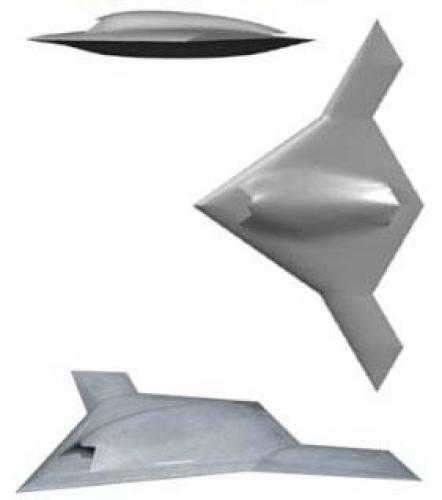

Рисунок 8. ББС «Скат»

Еще один проект в этой категории — ББС «Скат» Российской самолетостроительной корпорации «МиГ». В 2007 был продемонстрирован полноразмерный макет этого ББС. Этот перспективный тяжелый боевой БЛА также выполнен по малозаметной схеме «летающее крыло» без хвостового оперения с верхнерасположенным воздухозаборником. Оружие размещается во внутренних отсеках аппарата.

Таблица 8. Основные характеристики ББС

Заключение

Приблизительно половина имеющихся и проектируемых систем БЛА в России относится к первым категориям, то есть к самым легким. Это объясняется тем, что для разработки этих аппаратов требуются наименьшие финансовые вложения.

В категории средних БЛА реализованных проектов всего несколько. Возможно, через некоторое время ситуация изменится, и проектируемые сегодня системы будут воплощены.

Наполнение последних двух категорий достаточно условно. Как было отмечено выше, ниша тяжелых БЛА большой продолжительности полета практически пустует. Возможно, это обстоятельство подвигло наших военных обратить внимание на разработки зарубежных компаний. Что касается боевых БЛА, то их создание – дело еще более отдаленного будущего.

Евгений Ерохин, Денис Федутинов. Статья с uav.ru.

bp-la.ru

Охотник-У. Технические характеристики. Фото.

Охотник-У – российский военный многоцелевой беспилотный летательный аппарат, разрабатываемый ОКБ «Сухой».

Инновационный и уникальный в своём роде сверхтяжёлый беспилотный летательный аппарат модели Охотник-У стал проектироваться в 2012 году, при этом, изначальным исполнителем данного проекта выступал РСК «МиГ», однако, из-за ряда возникших сложностей, впоследствии, наработки были переданы ОКБ «Сухой», специалисты которого продолжили доработку этого воздушного средства.

Предполагаемая дата реализации прототипа российского военного ударного беспилотного летательного аппарата модели Охотник-У намечена на 2020 год, однако, из-за особой секретности проекта, какие-либо сведения о нём практически отсутствуют, за исключением предварительного изображения концепции конструкции дрона, а также сведений о том, что устройство будет обладать модульной конструкцией, что в свою очередь должно обеспечить быстрое разворачивание этого летательного средства, а также возможность его переоборудования под конкретные выполняемые задачи.

Беспилотное воздушное средство модели Охотник-У обладает массой в 20 тонн, что в свою очередь будет требовать наличия специально подготовленной площадки для его запуска, при этом, по некоторым неофициальным данным, устройство может развивать крейсерскую скорость полёта до 800 км\ч., и преодолевать дистанции в 3500 километров.

Учитывая всё те же неофициальные сведения, беспилотное воздушное средство модели Охотник-У будет оснащено двумя реактивными двигателями, однако, их мощностные характеристики остаются пока что неизвестными.

Технические характеристики Охотник-У.

Длина: неизвестно;
Размах крыльев: неизвестно;
Высота: неизвестно;
Максимальная взлётная масса: 20000.;
Крейсерская скорость полёта: 800 км\ч.;
Максимальная скорость полёта: 920 км\ч.;
Максимальная дальность полёта: 3500 км.;
Максимальная высота полёта: 10500 м.;
Тип авиадвигателя: реактивный;
Силовая установка: неизвестно;
Мощность: неизвестно.

Другие БПЛА

Самолеты

avia.pro

Топ 10 беспилотных летательных аппаратов

10 – Fire Scout/Sea Scout от корпорации Northrop Grumman

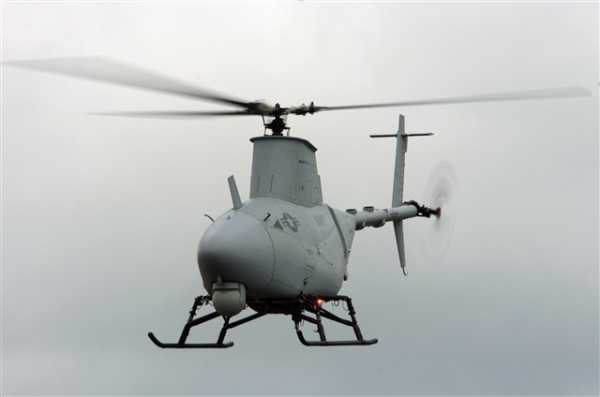

Беспилотный летательный аппарат RQ-8A Fire Scout, построенный на базе лёгкого пилотируемого вертолёта Schweizer Model 330SP, способен проводить разведку и следить за целью, неподвижно оставаясь в воздухе на протяжении более чем 4 часов на расстоянии почти 200 километров от места запуска. Взлёт-посадка производится вертикально, а контроль над аппаратом осуществляется через навигационную систему GPS, что позволяет Fire Scout работать в автономном режиме и управляться через наземную станцию, которая может контролировать 3 БПЛА одновременно. Улучшенная версия, Sea Scout, способна нести высокоточные ракеты класса «земля-воздух». Для армии Соединённых Штатов разработана ещё более усовершенствованная модель, MQ-8, полностью соответствующая критериям боевой автоматизированной системы следующего поколения. США планирует закупить до 192 таких аппаратов для армии и флота.

9 – RQ-2B Pioneer

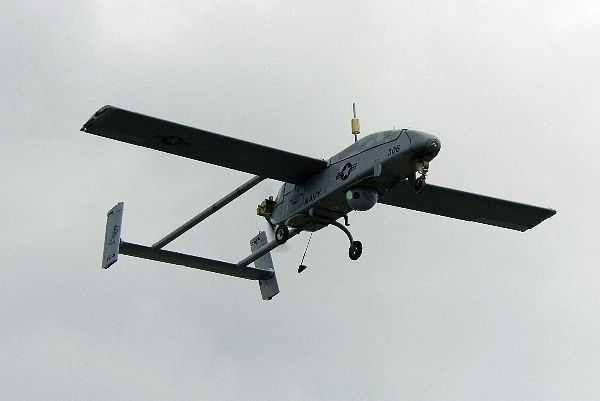

Проверенный временем аппарат RQ-2B Pioneer (производства совместного, американо-израильского предприятия Pioneer UAV) состоит на вооружении морской пехоты, военно-морского флота и армии Соединённых Штатов с 1986 года. Pioneer способен днём и ночью на протяжении 5 часов проводить разведку и наблюдение, захватывать цель на автоматическое сопровождение, обеспечивать поддержку корабельного огня и производить оценку разрушений в ходе всей военной операции. Аппарат может взлетать как с корабля (с помощью ракеты или катапульты), так и с наземной взлётно-посадочной полосы. В обоих случаях посадка производиться с помощью специального тормозного механизма. Длина его составляет 4 с лишним метра, размах крыла – 5 м. Высотный потолок достигает отметки 4,5 км. Взлётный вес аппарата составляет 205 кг. К тому же, Pioneer может нести 34-килограмовую полезную нагрузку либо из оптических и инфракрасных сенсоров, либо оборудования для обнаружения мин и химического оружия.

8 – Scan Eagle от Боинга

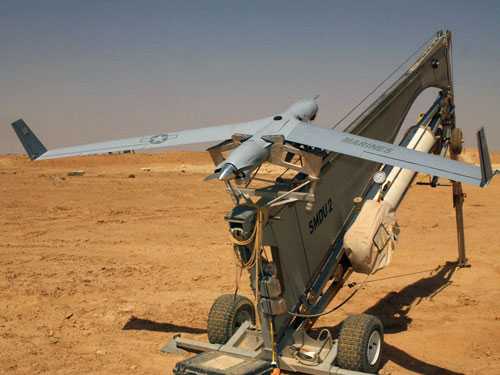

18-килограмовый Scan Eagle, cпроектированный на базе БПЛА Insight от компании Insitu, может патрулировать обозначенную область более 15 часов на скорости чуть ниже 100 км/ч на высоте около 5 км. Аппарат с полезной нагрузкой до 5,9 кг может быть запущен с любой местности, в том числе и с кораблей. Как заявляет корпус морской пехоты США, Scan Eagle, размах крыла которого составляет 3 м, невидим для вражеских радаров и едва слышен на расстоянии более чем 15 метров. Контроль над аппаратом осуществляется через GPS, а максимальная скорость достигает 130 км/ч. Вмонтированная в носовую часть универсальная турель в карданном подвесе оснащается либо оптической камерой с запоминающим устройством, либо инфракрасным сенсором.

7 – Global Hawk от Northrop Grumman

Самый большой в мире беспилотный летательный аппарат RQ-4 Global Hawk стал первым БПЛА, сертифицированным Федеральным авиационным агентством США, что позволяет Global Hawk летать по составленным специально для него планам полётов и использовать гражданские воздушные коридоры в Соединённых Штатах без предварительного уведомления. Вероятно, благодаря этой разработке развитие беспилотной гражданской авиации значительно ускорится. RQ-4 с успехом долетел из США в Австралию, выполнив по пути разведывательное задание, и вернулся обратно через Тихий океан. Как видно, дистанция полёта данного БПЛА впечатляет. Цена одного Global Hawk, включая затраты на освоение, составляет 123 млн долларов. Аппарат способен взбираться на высоту 20 км и оттуда проводить разведку и наблюдение, почти в реальном времени обеспечивая командование высококачественными снимками.

6 – MQ-9 Reaper от General Atomics

Специально для ВВС США был разработан беспилотный летательный аппарат класса MQ, где “M” означает многофункциональность, а “Q” – автономность. Reaper был спроектирован на основе ранней и крайне успешной разработки, Predator, компании General Atomics. Кстати, сначала Reaper был назван “Predator B”. ВВС США используют этот аппарат в Афганистане и Ираке преимущественно для поисково-ударных действий. MQ-9 Reaper способен нести ракеты AGM-114 Hellfire и бомбы лазерного наведения. Максимальный взлётный вес аппарата составляет 5 т. На высоте до 15 км скорость достигает 370 км/ч. Максимальная дальность полёта – 6000 км. В качестве полезной нагрузки 1,7 т может быть современный комплекс видео и инфракрасных сенсоров, радиометр (совмещённый с РЛС с синтезированной аппаратурой), лазерный дальномер и целеуказатель. MQ-9 может быть разобран и загружен в контейнер для доставки на любую авиабазу США. Каждая система Reaper, в которую входит 4 аппарата, оснащённых сенсорами, стоит 53,5 млн долларов.

5 – AeroVironment Raven и Raven B

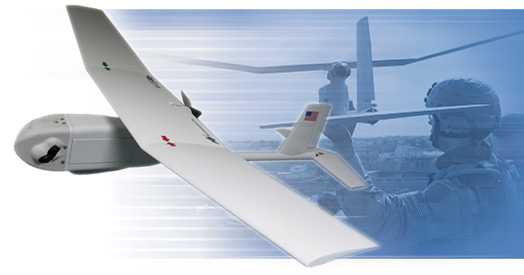

RQ-11A Raven, разработанный в 2002–2003 гг, является главным образом полуразмерной версией AeroVironment Pointer 1999 года, но благодаря более совершенному техническому оснащению аппарат теперь несёт на борту управляющее оборудование, полезную нагрузку и такой же модуль системы навигации GPS. Сделанный из кевлара каждый 1,8-килограмовый Raven стоит порядка 25000–35000 долларов. Рабочая дистанция RQ-11A составляет 9,5 км. Аппарат может оставаться в воздухе на протяжении 80 минут после взлёта на крейсерской скорости 45–95 км/ч. Версия Raven B весит немногим больше, но имеет более высокие ТТХ, более совершенные сенсоры и способен нести лазерный целеуказатель. Однако Raven и Raven B часто при посадке разбиваются на части, но после ремонта они снова готовы к «бою».

4 – Bombardier CL-327

Если посмотреть на Bombardier CL-327 VTOL, то становится ясно, почему его часто зовут «летающим орехом», однако, несмотря на столь смешное прозвище, CL-327 является крайне функциональным БПЛА. Он оснащён турбовальным двигателем WTS-125, мощность по валу которого – 100 л.с. CL-327, максимальный вес которого при взлёте составляет 350 кг, может проводить обследование местности, патрулировать границы, а также применяться как ретранслятор и принимать участие в военно-разведовательных миссиях и операция по борьбе с наркотиками. Аппарат может неподвижно оставаться в воздухе почти 5 часов на расстоянии более 100 км от места запуска. Полезная нагрузка составляет 100 кг, а высотный потолок – 5,5 км. На борту могут находиться различные сенсоры и системы передачи данных. Управление аппаратом осуществляется с помощью GPS или инерционной системой навигации.

3 – Yamaha RMAX

Минивертолёт Yamaha RMAX, чуть ли не самый распространённый гражданский БПЛА (около 2000 единиц), способен выполнить самые различные задачи, начиная от орошения полей и заканчивая исследовательскими миссиями. Аппарат оснащается двухтактным поршневым двигателем Yamaha, но потолок высоты программно ограничен и достигает всего 140–150 м. В качестве полезной нагрузки RMAX может нести как обычные, так и видеодиакамеры для проведения исследований, однако действительно большую популярность он заработал среди фермеров за эффективное распыление веществ для борьбы с вредителями на рисовых и других плантациях в Японии. Кроме того, RMAX отлично проявил себя в апреле 2000 года, позволив близко рассмотреть процесс извержения горы Усу на о. Хоккайдо. Эта операция стала также первым опытом автономного удалённого контроля за вертолётом вне зоны видимости.

2 – Desert Hawk от Lockheed Martin

Desert Hawk, первоначально разрабатывавшийся в соответствии с требованиями ВВС США для защиты и контроля за воздушными объектами, поступил в производство в 2002 году. Сделан аппарат из надёжного материала, пенополипропилена. Толкающий пропеллер приводится в действие электромотором. Запуск Desert Hawk производится двумя людьми с помощью амортизирующего 100-метрового троса, который присоединяется к аппарату и затем просто отпускается. Нормальная высота для данного БПЛА составляет 150 м, но, между тем, максимальный потолок достигает 300 м. Осуществляя контроль за летательным аппаратом через систему GPS и запрограммированные точки маршрута, военные активно используют Desert Hawk в Ираке для патрулирования заданных областей. Маршрут может быть скорректирован прямо во время полёта посредством наземной станции управления, которая может контролировать 6 БПЛА одновременно. Крейсерская скорость Desert Hawk составляет 90 км/ч, а рабочий диапазон – 11 км.

1 – MQ-1 Predator от General Atomics

Средневысотный БПЛА с большой продолжительностью полёта для изоляции района боевых действий, обладает способностью проведения боевой разведки. Крейсерская скорость Predator составляет приблизительно 135 км/ч. Дистанция полёта достигает более чем 720 км, а высотный потолок – 7,6 км. MQ-1 может нести две лазерных ракеты AGM-114 Hellfire. В Афганистане он стал первым в истории БПЛА, уничтожившим военные силы противника. Система Predator в полном комплекте включает в себя 4 летательных аппарата, оснащённых сенсорами, наземную станцию управления, первичную спутниковую линию передачи данных и около 55 человек персонала для круглосуточного обслуживания. 115-сильный поршневой двигатель Rotax 914F позволяет разогнаться до 220 км/ч. MQ-1 может взлетать с жёстких взлётно-посадочных полос размерами от 1500х20 м. При этом для взлёта необходимо, чтобы аппарат находился в зоне видимости, хотя спутниковое управление обеспечивает загоризонтную связь.

——

Каждый человек находится в центре каких-нибудь событий. Изменения в политике, экономики и других сферах государства влияют на его благополучие, также на всех остальных. Вашему вниманию www.griffon.media/news представлены свежие новости мира. Заходите и читайте. Будьте в курсе всех событий.

infuture.ru

Вопросы обоснования требований к БАК военного назначения

Создание нового боевого комплекса считается целесообразным в том случае, если он в системе вооружения в расчетных условиях применения обеспечит достижение потребного уровня эффективности с наименьшими затратами при решении прогнозируемого объема боевых задач. Прежде чем начать разработку конкретного технического образца, необходимо определить назначение боевого комплекса, перечень задач, для которых он предназначается в системе вооружения, желаемую эффективность их решения, требования к основным обликовым параметрам во взаимосвязи с возможностями технической реализации, допустимыми сроками и стоимостью создания.

Решение означенных вопросов является предметом системной методологии, получившей наименование внешнее проектирование авиационных боевых комплексов. Основным предназначением этой методологии является обоснование совокупности требований к проектируемому авиационному комплексу на основе исследовательского формирования и оптимизации его облика по комплексному критерию «эффективность-стоимость-риски» с использованием соответствующих операционных моделей, моделей боевого комплекса и летательного аппарата. Особенностью таких исследований является необходимость рассмотрения проектируемого изделия как объекта разработки, производства и целевого применения в составе группировок боевых систем.

Методология внешнего проектирования, развиваемая в ГосНИИАС, включает взаимосвязанный комплекс исследовательских задач, упорядоченных в виде итерационной процедуры. Цикл исследований состоит из следующих основных этапов (см. рисунок 1):

выявление дефицита функциональных свойств авиационных комплексов (АК) и их группировок, выявление потребности в новых качествах на основе исследования функционирования боевых систем на операционных моделях;
анализ научно-технического задела и формирование возможных технических путей и способов устранения дефицита функциональных свойств АК;
формирование альтернативных вариантов облика, включая формирование функционально-параметрической модели комплекса, и оптимизация облика для вариантов технической концепции;
типажно-парковые исследования, оптимизация программ развития, определение рациональных вариантов облика и области целевого применения в составе группировок совместно с существующими и планируемыми к разработке другими типами вооружений, оценка технической реализуемости, критических технологий и рисков создания, ресурсных и временных характеристик; комплексная оценка эффективности.

Основным инструментом технологии является математическое моделирование, используемое для оценки эффективности применения существующих и разрабатываемых авиационных комплексов в прогнозируемых условиях и в составе боевой системы, для выявления дефицитов и формирования вариантов облика АК в виде функционально-параметрической модели, для решения ряда оптимизационных задач облика и типажа. Согласование решений на каждом этапе в рамках используемой декомпозиции осуществляется с использованием итерационной процедуры.

Существенным элементом предлагаемой технологии является формирование в процессе работы функционально-параметрической модели АК, которая служит основой для анализа эффективности, тактико-технических и стоимостных характеристик. Для авиационных комплексов эта модель, в том числе, отражает взаимосвязь характеристик размерности (взлетной массы) и стоимости летательного аппарата с обликовыми параметрами, определяющими его эффективность.

В процессе исследований происходит формирование информации о создаваемом комплексе от общих концептуальных требований в терминах «дефицита» свойств до облика АК в терминах тактико-технических требований. Важной составляющей и результатом исследований являются оценки рисков и потребных ресурсов для реализации, включая потребные уровни финансирования, уровни технологического обеспечения и перечень критических технологий.

Рассматривая возможную роль БЛА в перспективной системе вооружения во взаимосвязи с особенностями исследований и в рамках обозначенной методологии внешнего проектирования, можно отметить следующее.

Основные дефициты развития перспективной системы вооружения связываются с возможностями реализации новых военно-стратегических концепций и технологий ведения боевых действий, в том числе технологий сетецентрических и бесконтактных войн, разведывательно-ударных действий, высокоточного и избирательного поражения и др.

В ведущих военных державах мира боевые беспилотные летательные аппараты активно развиваются. В первую очередь, следует выделить БЛА разведывательного назначения, развитие которых связано с восполнением дефицита информационного обеспечения боевых действий, в особенности в связи с увеличением значимости высокодинамичных конфликтов (в том числе локальных), где важное значение приобретает оперативность информационного (разведывательного) обеспечения и реализация разведывательно-ударных действий в реальном масштабе времени. Зарубежный опыт применения беспилотных летательных аппаратов в локальных конфликтах подтверждает перспективность этого типа БЛА. В типаже разведывательных БЛА следует выделить долгобарражирующие высотные БЛА типа Global Hawk (который по функциям в определенной степени является аналогом самолета разведки и управления типа «JSTARS»), а также разведывательные БЛА меньшей размерности для решения задач тактического уровня.

В качестве второго перспективного направления БЛА военного назначения на фоне технологических достижений последних десяти лет рассматриваются боевые (ударные) БЛА. Место которых в системе перспективных вооружений на Западе связывается с дефицитами приемлемых уровней показателей «стоимость-эффективность» при решении боевых задач в условиях активного противодействия противника, а также увеличения значимости фактора минимизации потерь летного состава. За рубежом ведущие позиции в области ударных БЛА занимают США, наиболее известные и значимые разработки связаны с БЛА типа Northrop Grumman X-47, Boeing Х-45 и Predator-B MQ-9 (Reaper) фирмы General Atomics. В Европе работы ведутся на уровне разработки критических

технологий в рамках технологической программы БЛА NEURON и демонстрационного боевого БЛА Barracuda. Эти ударные комплексы рассматриваются как боевые единицы на уровне пилотируемых ударных комплексов, которые включаются в единое информационно-управляющее пространство вооруженных сил и выполняют свои функции с использованием общих для ВВС или ВМС стандартов и линий обмена данными и управления.

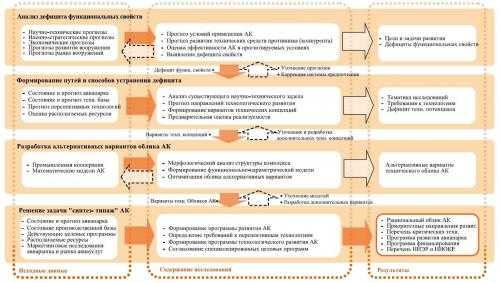

Концептуальная схема технологии внешнего проектирования
