Малокалиберный карабин ТОЗ 78 характеристики





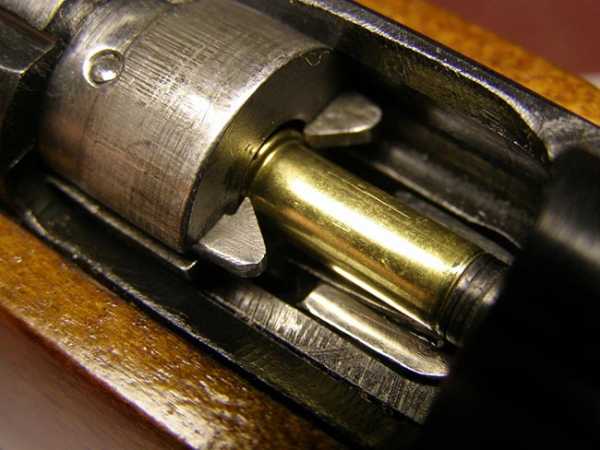

Перезарядка карабина осуществляется вручную: поворотом и отводом назад продольно–скользящего затвора. Конструкция затвора и затворной коробки исключает возможность загрязнения внутренних частей карабина. Затвор разборный, позволяющий с легкостью проводить его обсуживание.









Взведение боевой пружины осуществляется в момент отпирания канала ствола и дополнительным поджатием её при запирании. Двухэтапное взведение боевой пружины позволяет снизить до минимума усилие открывание и закрывание затвора. (Перезарядку можно осуществлять одним пальцем, прим. автора)

Спусковой механизм имеет две регулировки: рабочий ход и усилие спускового крючка. Винты регулировки расположены пред спусковым крючком. Задний винт регулирует ход спуска, а передний регулирует усилие спуска. Спусковой механизм снабжён перехватывателем, который обеспечивает безопасность карабина и исключает случайные выстрелы при ударах и падениях карабина.

Прицел открытого типа. Целик барабанного типа с метками на 25, 50, 75 и 100 м. Мушка закрытая с возможностью регулирования как по вертикали, так и по горизонтали. Завод в стандартной комплектации комплектует карабин оптическим прицелом.



Характеристики ТОЗ – 78

Калибр 5,6 мм.

Количество и направление нарезов 4, левое

Длина ствола 536 мм.

Длина карабина 1000 мм.

Усилие спуска 0,45 – 2,0 Масса 2,7 кг.

Ёмкость магазина 5, 10 патронов.

Буква «Л» в обозначении карабина означает, что ложа выполнена со щекой.





clubhunters.ru

Карабин ТОЗ-78. Обзор мелкокалиберного оружия, каким оно должно быть

Видеообзор карабина ТОЗ-78.
В обзоре коротко коснулись истории создания, подробно рассмотрены конструкция и принцип работы автоматики, а также произведен отстрел оружия.

ТОЗ-78 - малокалиберный магазинный карабин под патрон кольцевого воспламенения .22LR, разработанный в 1986 году, Тульским оружейным заводом, в качестве модели, для замены устаревших ТОЗ-16, ТОЗ-17 и ТОЗ-18.

Оружие предназначено, в первую очередь, для охоты на мелкого зверя и птицу (как для любительской, так и профессиональной охоты). Также вполне пригоден для развлекательной или спортивной стрельбы.
ТОЗ-78 - надежное и простое оружие с хорошей прикладистостью, очень простое в обращении и в эксплуатации, ставшее в свое время популярным карабином для охоты.

ТОЗ-78 относится к категории болтовых карабинов.
Перезарядка оружия при стрельбе происходит вручную при помощи продольно скользящего затвора с поворотом при запирании.
ТОЗ-78 имеет указатель взведения: при взведенном курке ударник выдвигается назад за наклонный торец колпачка, при спущенном курке торец ударника совпадает с наклонным торцом колпачка затвора.
Спусковой механизм имеет возможность регулирования усилия спуска и хода спускового крючка. Также, спусковой механизм имеет предохранитель от выстрела при случайном нажатии на спусковой крючок.
Магазины секторные однорядные - на 5 и 10 патронов. Снимаются магазины при помощи традиционной защёлки.

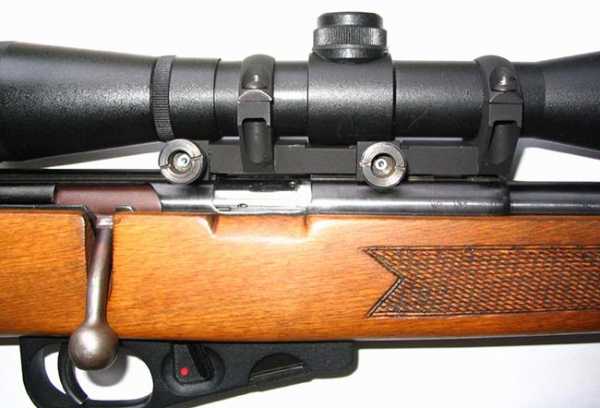

Механические прицельные приспособления состоят из закрытой, регулируемой по вертикали и горизонтали мушки и открытого четырехпозиционного прицела с делениями на 25, 50, 75 и 100 м. В стандартный комплект ТОЗ-78 входит 2,5-кратный оптический прицел на кронштейне, конструкция которого позволяет перемещать его вдоль ствольной коробки и стрелять с открытым прицелом, не снимая оптического.
Ствол выполнен по новой технологии, повлекло за собой увеличение массы и прочности, а более надежное крепление к ствольной коробке.
Ложе выполнено по пистолетному типу, обычно из березы. Экспортные изделия могут иметь ложе из бука или ореха. Затылок выполнен из прочного пластика, а шейка и цевьё имеют удобную насечку.
В ряде деталей применены высокопрочные лёгкие сплавы и композитные материалы.
Гарантийный ресурс карабина составляет 15 000 выстрелов.

Существует ряд модификаций этого оружия:
• ТОЗ-78 — стандартная модель. Комплектуется оптическим прицелом и четырьмя магазинами секторного типа — двумя на 5 патронов и двумя на 10 патронов.
• ТОЗ-78-01 — бюджетная версия. Не имеет оптического прицела и комплектуется двумя коробчатыми магазинами: одним на 5, и одним — на 10 патронов.

• ТОЗ-78-04 — экспортный вариант. Отличается резьбой на дульной части ствола.
• ТОЗ-78-05 — ствол этой модификации имеет повышенную прочность. В комплекте поставки есть оптический прицел. Конструкция карабина лишена прицела открытого типа.
• ТОЗ-78-06 — экспортный вариант ТОЗ-78-05. С утяжелённым стволом и оптическим прицелом, без механических прицельных приспособлений, с резьбой на дульной части ствола. Может иметь сувенирное исполнение – с инкрустацией драгметаллами, резьбой и прочими украшениями.

Характеристики:
- Патрон: .22 Long Rifle
- Калибр, мм: 5,6
- Масса, кг: 2,7-3,0
- Длина, мм: 1000
- Длина ствола, мм: 536
- Ширина, мм: 80
- Высота, мм: 210 (без оптического прицела
- Вид боепитания: секторный магазин на 5 или 10 патронов
- Начальная скорость пули, м/с: ~ 300
- Прицельная дальность, м: 100
- Максимальная дальность, м: 300
- Скорострельность, выстрелов/мин: до 30 выстрелов в минуту

weaponland.ru

Охотничьи карабины ТОЗ-78 - Охотникам об Охоте!

ТОЗ-78В. Малокалиберная винтовка для военно-прикладного многоборья под патрон калибра 5,6 мм кольцевого воспламенения с максимальным эксплуатационным давлением пороховых газов не более до 2000 кгс/см2. Разработана на Тульском оружейном заводе в комплексе с унифицированными спортивными винтовками: стандартной ТОЗ-78С, ТОЗ-78БК для упражнения «Бегущий кабан» и ТОЗ-78БИ для биатлона. Серийное производство было запланировано на 1987 г. Все эти винтовки имеют однотипные по конструкции затворы, ствольные коробки и спусковые механизмы. Затвор скользящий со взведением боевой пружины в процессе отпирания канала ствола и последующим поджатием при запирании. Спусковой механизм имеет регулировки усилия спуска в пределах 0,45—2 кгс.

В целях безопасности механизм оружия снабжен перехватывателем шептала, что исключает случайные выстрелы при падениях и ударах и позволяет устанавливать минимальные усилия и рабочий ход спуска.

В комплект к винтовке ТОЗ-78В входят два 5-местных магазина. Для выполнения упражнения «Стрелковый поединок» используется специальный вкладыш, обеспечивающий ведение скоростной стрельбы без магазина. При этом нет необходимости вручную вставлять патрон в патронник — достаточно положить его в окно коробки. Винтовка снабжена открытым прицелом. Увеличенный диаметр намушника обеспечивает большое поле зрения, что важно при выполнении упражнения «Стрелковый поединок». Ручной и плечевой ремни аналогичны ремням винтовки ТОЗ-78БИ. Масса не более 3 кг.

Охотничьи карабины ТОЗ-78.

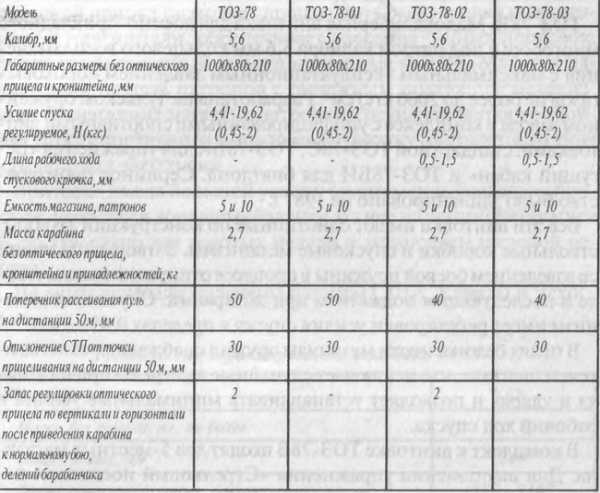

Технические характеристики охотничьих карабинов ТОЗ- 78.

На базе конструкции спортивных винтовок серии ТОЗ-78 созданы карабины для промысловой охоты ТОЗ-78, ТОЗ-78-01, ТОЗ-78-02 и TO3-78-03 калибра 5,6 мм под патрон кольцевого воспламенения. Карабины ТОЗ-78 и ТОЗ-78-02 имеют открытый и оптический прицелы, а карабины ТОЗ-78-01 и TO3-78-03 толькооткрытые прицелы. Мушка в карабинах прямоугольная, регулируемая. Карабины комплектуются магазинами на 5 и 10 патронов, двумя отвертками, модели ТОЗ-78-02 и TO3-78-03 - шомполом и протиркой.

Комплекс унифицированных спортивных малокалиберных винтовок ТОЗ-78 (сверху вниз): ТОЗ-78БК для упражнения «Бегущий кабан» у ТОЗ-78БИ для биатлона, стандартная ТО3-78С и ТО3-78В для военно-прикладного многоборья.

Устройство. Затвор карабина разборный, скользящий, с поворотом при запирании. Взведение боевой пружины происходит в процессе отпирания при повороте рукоятки затвора. Извлечение стреляных гильз осуществляется при энергичном перемещении затвора назад.

Спусковой механизм имеет регулировки величины усилия спуска и хода спускового крючка. Регулировочные винты расположены перед спусковым крючком. Передний винт регулирует усилие спуска, которое возрастает при завертывании винта, задний винт регулирует ход спуска - при его завертывании ход спуска уменьшается. Спусковой механизм снабжен предохранителем от выстрела при случайном нажатии на спусковой крючок. Когда предохранитель стоит в положении огонь, то на корпусе спускового механизма открывается красная точка. При постановке предохранителя в положение предохранение красная точка закрывается предохранителем, при этом фиксатор входит в паз рукоятки и не дает возможности открыть затвор.

Карабин ТОЗ-78 имеет указатель взведения. При взведенном курке ударник выдвигается за торец затвора; при спущенном курке торцы ударника и затвора совпадают. Сборочные единицы и детали карабинов приведены на рисунке «Сборочные единицы и детали охотничьих карабинов ТОЗ-78»

Разборка и сборка. Приступая к разборке, прежде всего следует убедиться в том, что карабин не заряжен, для чего необходимо проверить отсутствие патрона в патроннике и в магазине.

Неполную разборку карабина для чистки и смазки производить в следующей последовательности:
- нажать на защелку 59 и вынуть магазин 61 или 68; нажать на крючок спусковой 43, открыть затвор и вынуть его из коробки 30.
При сборке карабина, нажав на крючок спусковой, вставить затвор. Вставить магазин.

Полную разборку карабина производить в следующей последовательности.
1) Произвести описанную выше неполную разборку. При разборке карабинов ТОЗ-78 и ТОЗ-78-02 повернуть рукоятку 23 против часовой стрелки и снять оптический прицел 28 вместе с кронштейном 26.

2) Разобрать затвор:
- взявшись левой рукой за переднюю часть затвора, правой рукой повернуть рукоятку 7 по часовой стрелке, после чего повернуть колпачок 14 против часовой стрелки до упора и снять колпачок;
- вынуть ударник 12 вместе с курком 11 и втулкой 13; снять втулку и курок;
- отделить рукоятку от затвора;
- снять компенсатор.
Сборку затвора производить в обратной последовательности. Вставляя ударник с курком и втулкой в затвор, необходимо следить, чтобы винтовые поверхности рукоятки и курка совпадали. При этом курок должен занять крайнее переднее положение.
3) Для того, чтобы отделить ствол 15 с коробкой 30 от ложи 34 следует: отвернуть винты 29 и 70, отделитьложу отстволас коробкой.
Сборку ложи со стволом с коробкой производить в обратной последовательности.
4) Для того, чтобы отделить спусковой механизм от ствола с коробкой, необходимо отогнуть шайбы 53 и отвернуть два винта 54 крепления корпуса 60 к коробке, снять шайбы.
Для присоединения спускового механизма к стволу с коробкой завернуть винты, подложив под них шайбы так, чтобы концы шайб вошли в соответствующие пазы корпуса. После затяжки винтов необходимо подогнуть шайбы на одну из граней головки винта.
Разборку магазина производить в следующей последовательности:
- через отверстие в крышке 65 или 66 утопить защелку 64 и снять крышку;
- извлечь защелку, пружину 63 или 67 и подаватель 62 из магазина.
Сборку магазина производить в обратной последовательности. По окончании сборки проверить взаимодействие механизмов карабина.
Разборка и сборка остальных сборочных единиц карабина производится в случае крайней необходимости и только в ружейной мастерской.

Сборочные единицы и детали охотничьих малокалиберных карабинов TOЗ-78: 1 — ось; 2 — фиксатор; 3 — пружина; 4 — экстрактор; 5 — затвор; 6 — компенсатор; 7 — рукоятка; 8 — пружина; 9 — шайба; 10 — штифт; 11 — курок; 12 — ударник; 13 — втулка; 14 — колпачок; 13 — ствол; 16 — штифт; 17 — штифт; 18 — штифт; 19 — прицел; 20 — целик; 21 — пружина; 22 — фиксатор; 23 — рукоятка; 24 — втулка; 25 — винт; 26 — кронштейн; 27 — болт; 28 — прицел оптический П0-1М; 29 — винт; 30 — коробка; 31 - винт; 32 — вкладыш; 33 — втулка; 34 — ложа; 35 — прокладка; 36 — затылок; 37 — шуруп; 38 — антабка; 39 — пружина; 40 - штифт; 41 — шептало; 42 - шептало промежуточное; 43 — крючок спусковой; 44 - рычаг; 45 — гайка; 46 — винт; 47 — винт; 48 — пружина; 49 — гайка; 50 — фиксатор; 51 — пружина; 52 — предохранитель; 53 — шайба; 54 — винт; 55 — пружина; 56 — штифт; 57 — штифт; 58 — пружина; 59 — защелка; 60 — корпус; 61 — магазин; 62 — подаватель; 63 — пружина; 64 — защелка; 65 — крышка; 66 — крышка; 67 — пружина; 68 — магазин; 69 — антабка; 70 — винт; 71 — глазок; 72 — гайка; 73 — ползун; 74 — корпус; 75 — мушка.

Подготовка к стрельбе. Удалить смазку с наружных поверхностей карабина и из канала ствола, протереть насухо канал ствола. Осмотреть карабин и проверить работу механизмов без патронов. При пользовании открытым прицелом оптический прицел снимать не обязательно.
Снаряжение магазина. Для снаряжения магазина закраину патрона поместить в вырез, находящийся в средней части окна магазина, и, надавив патроном на подаватель, опустить его вниз, а затем завести патрон под крылышки магазина. Аналогично закладываются все последующие патроны. Снимать заводскую смазку с патронов не рекомендуется.
Установка оптического прицела. Закрепить кронштейн на коробке поворотом рукоятки, навернутой на болт 27. При слабой затяжке кронштейна в пазах коробки отвернуть рукоятку, сдвинуть болт и подобрать необходимое положение головки болта в пазу кронштейна.

Регулирование положения мушки. При индивидуальном приведении карабина к нормальному бою с открытым прицелом производится перемещение мушки 75. По вертикали мушка ввертывается или вывертывается при помощи отвертки с пазом под мушку. По горизонтали мушка передвигается вместе с пластмассовым ползуном 73 легкими ударами по ползуну через выколотку из мягкого металла.

Мушка ТОЗ-78 регулируется по вертикали выворачиванием и по горизонтали передвижением полозков

Чистка и смазка. Механизмы карабина должны быть всегда смазаны тонким слоем ружейной смазки. Осмотр, чистку и смазку карабина производить немедленно после стрельбы и в дальнейшем, при хранении без употребления - не реже одного раза в три месяца. При осмотре следует обратить внимание на надежность затяжки крепежных винтов.

Чистку канала ствола и патронника производить щетинистым ершиком со щелочным раствором до полного удаления порохового нагара. Отложения свинца удалять из канала ствола и патронника ершиком из тонкой стальной или латунной проволоки, обильно смазанным ружейной смазкой. После чистки канал ствола, патронник и другие металлические детали протереть насухо и нанести тонкий слой смазки. Ложу протереть сухой ветошью.
