Ружье ТОЗ-34 🔥 ттх, конструкция, модификации, принцип работы

Охотничье ружье ТОЗ-34 можно смело считать легендарной. Эта тульская вертикальная двустволка производится на предприятии уже более 50 лет. За столько лет производства ружье ТОЗ-34 выпущено миллионным тиражом.

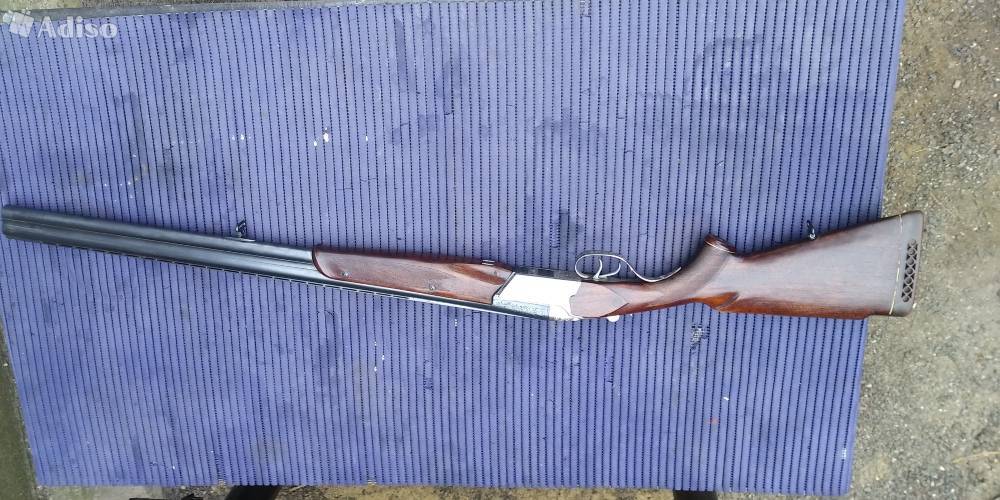

Ружье марки ТОЗ-34 — это легкое охотничье оружие с низкой посадкой стволов. Оно отличается оригинальной конструкцией, надежностью в использовании, высокой кучностью при стрельбе и великолепным балансом. Данная вертикалка считается самой известной отечественной разработкой, в частности в СССР.

ТОЗ-34 — это типичная рабочая лошадка, ружье в равной степени подходящее для любых охот. Оно достаточно легкое для ходовых охот, у него хороший резкий бой для охоты на пролете, и точный второй выстрел, что делает его отличным спортивным ружьем. Некоторые охотники успешно добывают им копытных, в том числе и крупных.

Содержание

1. История разработки и создания ТОЗ-34
2. Общее описание ТОЗ-34
3. Конструкция
4. Принцип работы
5. Технические характеристики
6. Модификации ружья ТОЗ-34
7. Сборка и разборка
8. Достоинства ТОЗ-34
9. Недостатки ТОЗ-34
10. Охота
11. Тюнинг
12. Источники

История разработки и создания ТОЗ-34

Ружье ТОЗ-34 было разработано на Тульском оружейном заводе в далеком 1964 году молодым талантливым конструктором Николаем Ивановичем Коровяковым.

Интересным фактом является то, что Н.И. Коровяков не имел специального технического образования и не был профессиональным оружейником. Возможно именно это позволило ему отойти от общепринятых клише и создать ружье по настоящему оригинальной конструкции. Конструктор Коровяков не боялся экспериментировать и находил интересные, нетривиальные идеи.

В 1965 году ружье ТОЗ-34 завоевало золотую медаль на профильной выставке на ярмарке в Лейпциге за оригинальность конструкции.

С 1968 года ружье выпускается в штучном исполнении, а с 1969 года поставлено в серийное производство. Сразу же после запуска ружья в серийное производство, появилась модификация ружья ТОЗ-34Е, с автоматическим выбрасывателем гильз (эжектором).

Ружье ТОЗ-34 быстро завоевало популярность у советских охотников, как любителей, так и промысловиков. Это была первая модель советского ружья с вертикально расположенными стволами, отличающаяся универсальностью и имеющая малый вес.

Большинству охотников ТОЗ-34 известно как ружье 12 калибра, но в свое время выпускались и ружья других калибров: 16, 20, 28 и даже 32. Ружья этих калибров производились в небольших количествах, делались они на колодке 12 калибра и не пользовались особым спросом у охотников из-за своего большого веса.

В настоящее время ружье ТОЗ-34 выпускается уже более 50 лет, за это время было выпущено более миллиона ружей различных вариантов исполнения.

Согласно гарантии завода-изготовителя ресурс ружья ТОЗ-34 составляет 12 тысяч выстрелов, однако на практике большинство ружей спокойно выдерживают настрел в 20-30 тысяч выстрелов. По слухам, имеются ружья ТОЗ-34 имеющие настрел в 100 тысяч выстрелов и продолжающие исправно работать.

Тульский оружейный завод разрабатывал и даже производил несколько моделей гладкоствольных ружей, которые должны были заменить собой легендарное ТОЗ-34: ТОЗ-84, ТОЗ-91, ТОЗ-120, ТОЗ-200, но все они так и не смогли даже близко сравниться по популярности среди охотников с ТОЗ-34.

Знатоки оружия советуют покупать на вторичном рынке ружья ТОЗ-34 выпущенные с 1970 по 1990 год, а также выпущенные после 2000 года. Ружья этих годов выпуска выполнены из качественных материалов, имеют более высокое качество подгонки деталей и лучшее качество сборки.

Общее описание ТОЗ-34

По сравнению с одноствольным охотничьим оружием, двустволки обладают рядом преимуществ:

• Из двустволки можно быстро произвести второй выстрел, не тратя время на перезарядку оружия.
• Их надежность значительно превосходит автоматическое оружие, так как конструкция двустволок предельно простая.
• В большинстве случаев двустволки обладают лучшим балансом, чем одноствольные ружья.
• Вес двустволки значительно меньше веса автоматических ружей.

Хотя новые модели ружей и превосходят ТОЗ-34 по некоторым параметрам, в те годы это был бесспорный лидер среди двустволок.

Характеристики ТОЗ-34 отличаются следующими параметрами:

• Высокая кучность оружия.
• Отличная прикладистость.
• Превосходная сбалансированность.

Совокупность данных параметров сделала из ТОЗ-34 настоящую легенду советского охотничьего оружия.

Ружья ТОЗ-34 выпускаются до сих пор в нескольких исполнениях, наибольшей популярностью из которых пользуются ружья ТОЗ-34 12 калибра. Для подарка отлично подойдет «штучная» двустволка сувенирного исполнения. Она украшена чеканкой и интересной гравировкой.

При всех достоинствах данной модели, специалисты рекомендуют приобретать ТОЗ-34 ранних годов выпуска, а точнее до 1990 года, так как после развала СССР качество сборки и обработки деталей данных ружей существенно снизилось, завод стал гнаться за количеством, а не за качеством.

Конструкция

Несмотря на то, что бокфлинт ТОЗ-34 выпускается с 1969 года, уникальность его конструкции до сих пор не повторяется ни в одной современной модели. Хотя модель и имеет один серьезный недостаток, выражающийся в слабости боевых пружин, оно до сих пор достаточно популярно, благодаря своей легкости, простоте конструкции и высокому ресурсу. Не стоит стрелять из ТОЗ-34 усиленными патронами (например «Магнум»), это может привести к поломке.

Хотя стволы ТОЗ-34 достаточно надежны, мощные патроны часто приводят к растрескиванию пистолетной рукояти.

Вертикальные стволы ружья легко снимаются. Они скреплены муфтой и планками. Ствольные каналы хромированные, что позволяет улучшить кучность боя ТОЗ-34. Сужения стволов классической двустволки разные, верхний 1 мм, а нижний 0,6 мм.

Стволы оружия соединены со ствольной коробкой по уникальной схеме. Для этого в конструкции ТОЗ-34 применены кольцевые шарниры, которые частично срезаны для того, чтобы стволы можно было отсоединить.

Хромируемый патронник допускает применение патронов с гильзой 70 мм. Стреляные гильзы извлекаются в различных модификациях по разной схеме:

• В классическом ружье ТОЗ-34 они выдвигаются за счет работы выбрасывателя;
• В ТОЗ-34Е происходит автоматическое выбрасывание гильзы за счет работы эжектора. Причем выбрасывается только стреляная гильза, а целый патрон в другом стволе лишь немного выдвигается.

Ударно-спусковой механизм ТОЗ-34 крепится на отдельном основании и имеет внутренние курки. Спусковых крючка у ТОЗ-34 2, каждый отвечает за свой ствол. Для обеспечения безопасности при обращении с ружьем в конструкции предусмотрены специальные перехватыватели курков. Имеется в конструкции и предохранитель, который запирает шептало. Переднее положение предохранителя означает «огонь», заднее «предохранение». Правая сторона ствольной коробки имеет специальный флажок, служащий для упрощения процедуры разборки ружья.

Неотъемное цевье состоит из двух частей, каждая из которых крепится к ружью винтами. Прикладная шейка имеет пистолетную форму, что обеспечивает удобное удержание ружья в руках при стрельбе. Сам приклад выпускается из дерева различных пород.

Принцип работы

Оригинальное решение, которое было применено при разработке двустволки ТОЗ-34, обусловило нетипичное взаимодействие деталей ружья, которые участвуют в процессе открытия и закрытия стволов. Вместе с тем, применение такой нетипичной схемы позволило значительно увеличить ресурс ружья и сделать его практически безотказным.

Для того, чтобы открыть стволы, нужно отвести рычаг отвечающий за запирание стволов до упора вправо. При отжимании, рычаг воздействует на рамку запирания, выводя ее из паза. При этом курки отжимаются. Когда курки отжаты, они освобождают бойки, которые отжимаются за пластину под воздействием пружин.

Так как рычаг взведения имеет упор с коробкой, при открывании стволов они не вращаются. Когда курки взведены, это отжимает указатели взведения вверх, что в свою очередь служит сигналом того, что курки взведены. Когда ружье открывается, верхние скосы коробки воздействуют на выталкиватель, который выдвигается вместе с гильзами, выбрасывая их.

Когда происходит процедура открывания, то курки остаются во взведенном состоянии. Данное движение воздействует на рычаг взведения. Рамка запирающая стволы освобождается, при этом запирая стволы, после чего рычаг запирания возвращается в исходную позицию. Если рычаг сам не вернулся на свое место, его нужно довести туда с помощью руки.

Для произведения выстрела из ТОЗ-34 нужно снять ружье с предохранителя, прицелиться и нажать на курок.

После стрельбы ружье тщательно прочищается от нагара и помещается в сейф на хранение. Хранить ТОЗ-34 следует в незаряженном состоянии и со спущенными курками. Если не спустить курки, это может ослабить пружины.

Технические характеристики

ТТХ ТОЗ-34 выглядят следующим образом:

• Калибр: 12, 20, 28;
• Патрон: 12/70, 20/70, 28/70;
• Длина ствола при калибре 12 и 20: 711 миллиметров;
• Длина ствола при калибре 28: 660 миллиметров;
• Длина ружья 12 и 20 калибра: 1160 миллиметров;
• Длина ружья 20 калибра: 1110 миллиметров;
• Масса: 3300 г;
• Дульное сужение верх: чок;
• Дульное сужение низ: получок;
• Производитель: ПАО «Тульский оружейный завод».

Характерные данные	Показатели	Сравнительные данные с прочими простыми ружьями для охоты
Масса	3,2 кг	Легче остальных
Длина ружья	1,1 м	Типичный
Стволовая длина у ТОЗ 34 12 калибра	660-711 мм	Типичная
Протяженность патронника	70 мм	Стандартная
Ресурс боя	12 000 выстрелов	Повышенный
Кучность	Вверху – 60, внизу ствола – 50 с 35 м в 7,5 мм мишень	Повышенная
Калибры	12, 16, 20, 28, 32; 5,6 мм, 9,53 мм	В приоритете
Патроны	Картечь, дробь или пули при размере гильзы в 70 мм, они бывают из пластмассы, металла и бумаги	Стандартно

Параметры охотничьего гладкоствольного оружия зависят о выделки каналов стволов и их взаимного расположения. В случае с ТОЗ-34, они расположены вертикально. Стоит коротко упомянуть о дульном сужении, это характеристика гладкоствольного оружия, влияющая на разлет дроби по конусу.

Параметры кучности для 12 калибра:

Исполнение	Верхний ствол, дальность 35 м, диаметр мишени 750 мм, %	Нижний ствол, дальность 35 м, диаметр мишени 750 мм, %
ТОЗ-34, рядовой и орнаментный	60	50
ТОЗ-34, штучный и сувенирный	65	55

Вес оружия ТОЗ-34 составляет 3,15 кг, при хорошем балансе. Что в свою очередь позволяет добиться неплохой кучности при стрельбе навскидку.

Нужно отметить, что при использовании металлических гильз кучность оружия немного снижается. Также изменение точности отмечается при использовании боеприпасов от разных производителей.

Самостоятельное снаряжение патронов нужно производить в сухом месте, без открытых источников огня.

Модификации ружья ТОЗ-34

Бокфлинт ТОЗ-34 выпускался в нескольких основных модификациях. Основные различия были в устройстве приклада, УСМ и наличии системы механического выбрасывателя.

Известны следующие серийные модификации ТОЗ-34:

• ТОЗ-34Р, с мягким затыльником, иногда встречалась щека;
• ТОЗ-34Е, с эжекторным механизмом, а также модель ЕР;
• ТОЗ-34-5,6/28 выпущенный малой партией бокбюксфлинт, верхний – калибра 5,6 мм «Long Rifle», нижний дробовой 28 или 20;
• ТОЗ-34-1, одноствольное промысловое ружье 12 калибра с применением кольцевого шарнира ТОЗ-34. Оно облегчено и приспособлено для использования с нарезным вкладышем длиной 30 см;
• ТОЗ-34Ш – штучное ружье, сувенирной версии, имеет чеканку и гравировку;
• ТОЗ-55 «Зубр», промысловый бокбюксфлинт, на базе ТОЗ-34, 12-ый верхний, нижний – нарезной под штуцерный 9х53 мм;
• ТОЗ-34М, отличается более современным видом и пазом под кронштейн оптики.

Существовал ряд экспериментальных и штучных образцов собранных по подобию ружья ТОЗ-34, описания и распространения они не получили.

Также стоит отметить и СХП на базе этого ружья под патрон 10х31.

Ружья ТОЗ-34 различаются по исполнению:

• Обычное исполнение — обычное ружье, предназначенное для охоты.
• Орнаментное исполнение — обозначаются буквой «У», по сути представляет собой обычное ружье, просто имеет чуть больше гравировки орнамента выполненной на металлических деталях ружья.
• Сувенирное исполнение — обозначаются буквой «С», имеют затейливую сложную гравировку ручной работы, приклад и цевье ружья украшены резьбой по дереву. Некоторые модели могут быть инкрустированы драгоценными камнями. У сувенирных исполнений ружья гравировка и чеканка считаются высокохудожественными и занимают больше площади по сравнению со всеми другими исполнениями.
• Штучное исполнение — обозначаются буквой «Ш», ружье улучшенного качества, может иметь хромирование, чеканку и гравировку на металлических деталях ружья.

Сборка и разборка

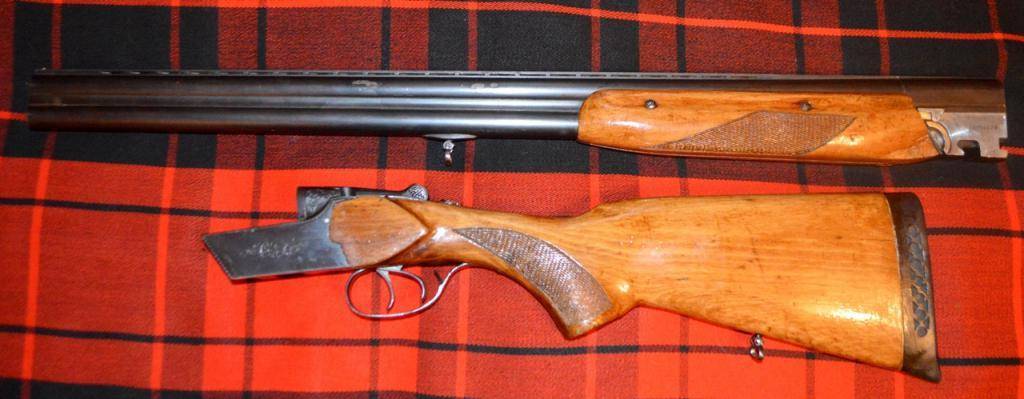

Разборка ТОЗ 34 бывает полной и неполной. Неполная разборка выполняется для транспортировки оружия к месту охоты. Для того чтобы разобрать карабин, необходимо:

• снять ружье с предохранителя;
• плавно спустить курки;
• переключить до упора флажок;
• повернуть рычаг отпирания вправо и покачивая дула, отделить их от ствольной коробки;
• повернуть рычаг в первоначальную позицию

При полной разборке нужно сделать неполную, затем открутить винты цевья и снять его, выкрутить винт спусковой скобы, после чего повернуть ее на угол 90 градусов. Потом можно будет открутить винты ствольной коробки и вынуть ее из ложи вместе с ударно спусковым механизмом.

Дальнейшая разборка орудия требует специального оснащения и производится только в условиях специальных оружейных мастерских. Сборка выполняется в последовательности, обратной разборке.

Достоинства ТОЗ-34

Самым главным достоинством ТОЗ-34 считается непревзойденная кучность и точность боя, сопоставимая с топовыми ружьями именитых производителей. Виной тому — удачная конструкция стволов. Верхний ствол имеет сверловку типа «чок», нижний — «получок».

Бескурковая (с внутренним расположением курков) конструкция позволяет повысить скорость стрельбы. Из цепочки операций по заряду орудия новым патроном исключено звено взведения курков, что в значительной степени повышает оперативность зарядки. Взведение курков происходит автоматически в процессе заламывания стволов.

34-ка идеально сбалансирована. Она удобна в использовании стрелком любого роста. Хорошая прикладистость вместе с малым весом позволяет очень быстро вскинуть ружье, что еще более повышает оперативность выстрела, столь важную при охоте на дичь.

Главное — не забыть снять орудие с предохранителя.

Неполная сборка и разборка не представляет большой сложности. На орудиях до 1979 года откидывание стволов делалось с помощью спускового крючка, что вызывало массу нареканий пользователей. В некоторых случаях стволы невозможно было заломить, а в других они сами «отваливались» в самый неподходящий момент. В дальнейшем от такой конструкции заводу пришлось отказаться и применить специальный флажок.

Интересно знать: изобретателем ТОЗ-34 считается Николай Иванович Коровяков — талантливый советский инженер. Николай Иванович не имел специального технического образования и тем более не был профессиональным оружейником. Возможно, именно незнание общепринятых клише и позволило ему создать ружье столь оригинальной конструкции. Он не боялся экспериментировать и интуитивно находил правильные решения.

Главным недостатком с уверенностью можно назвать низкое качество сборки — бич советской и российской промышленности. Пока создатель лично контролировал качество изготовления, оно находилось на приемлемом уровне. Как только изобретатель ушел в другие проекты, собирать орудие стали из рук вон плохо.

Еще один минус модели — несъемное цевье. Для его отделения нужен специальный инструмент, который не всегда есть под рукой на охоте. В результате усложняется обслуживание стволов.

Опытные охотники отмечают несовершенство механизма отпирания стволов. Применение флажка лишь частично решило проблему. Узел остался не слишком надежным чисто механически, да и ситуации, когда в руках у охотника при зарядке в спешке оставались две отдельные части ружья, не были редкостью.

Модель имеет и другие, менее значительные недостатки. К ним относятся отполированная до зеркального блеска ствольная коробка, бликующая на солнце и выдающая дислокацию стрелка, неудобное прицеливание и другие. Кроме того, ТОЗ-34 не прощает неточностей при зарядке патронов порохом и очень быстро откликается на это «болтанкой» стволов.

Однако при всех своих недостатках ресурс составляет 12 тысяч выстрелов согласно гарантии завода-изготовителя. На практике эта цифра гораздо больше и в среднем равна 20-30 тысяч. Встречаются экземпляры, имеющие настрел около 100 000 выстрелов и имеющие приемлемое состояние.

Опытные охотники советуют покупать на вторичном рынке изделия, выпущенные в период с 1970 до 1990 года. Качество в это время было неплохим, как и материалы, из которых изготавливали детали. Наиболее низким качество было в период с 1990 по 2000 годы. К оружию, которое тульский завод производит в настоящее время, вопросов по качеству не возникает — его смело можно покупать в оружейных магазинах.

Охота

Ружье ТОЗ-34 используется охотниками для охоты на все виды дичи, от охоты по перу вплоть до охоты на крупных копытных и хищников.

Ранее уже говорилось о высокой кучности ружья ТОЗ-34, из-за которой у охотника могут быть сложности на охотах предусматривающих выстрел на близкой дистанции. Для таких охот как охота на рябчика, охота с легавой собакой, охота на вальдшнепа на тяге ружье подходит плохо.

Для таких охот как охота на глухаря на току, охота на тетерева, охота на уток, охота на зайца ружье ТОЗ-34 будет подходящим вариантом.

Подобрав правильную пулю, с ружьем ТОЗ-34 вполне можно успешно охотиться на копытных. При подборе пули для ТОЗ-34 следует попробовать пристрелять ружье такими гладкоствольными пулями как: пуля Гуаланди, пуля Полева, пуля Бреннеке. Выбрать нужно ту, которая по результатам пристрелки покажет хорошую точность и кучность.

Тюнинг

Ружье ТОЗ-34 не предполагает больших возможностей по тюнингу, существуют только две возможности по тюнингу, которые владелец ружья может реализовать:

• Установка оптического или коллиматорного прицела. Некоторые охотники, которые предполагают охотиться с ружьем на копытных, ставят на ружье оптический или коллиматорный прицел. Прицел должен обладать минимальным весом, не более 200 грамм, кроме этого нужно найти специальный кронштейн для прицела.
• Замена приклада. Некоторые владельцы меняют на ружье приклад на приклад подходящий им по их антропометрическим данным, для этого им приходится заказывать приклад мастеру изготавливающему приклады по индивидуальным заказам. Кроме этого можно подыскать себе серийный приклад, который может быть выполнен из разных материалов: ореха, бука, может быть покрыт художественной резьбой или без нее. В продаже имеется большой выбор прикладов для ТОЗ-34 на любой вкус и кошелек.

ТОЗ-34 представляет собой надежное и сбалансированное оружие, которое можно порекомендовать как новичку, к слову ТОЗ-34 32 калибра подойдет даже девушке, так и профессиональному охотнику. Единственный момент, на который стоит обратить внимание это выбор качественных стволов при приобретении.

Источники

• https://huntland.ru/index.php/2019/05/25/toz-34/
• https://www.huntworld.ru/blog/okhotniche-ruzhe-toz-34-zhivaya-legenda-iz-tuly/
• https://www.armoury-online.ru/articles/sg/ru/toz-34/
• https://warbook.club/oruzhie/vintovki/toz_34/
• https://ohota360.ru/ruzhe-toz-34.html
• https://warways.ru/ognestrelnoe-oruzhie/vintovki-ruzhya-karabiny/toz-34.html

ТОЗ 34 — характеристики, фото, ттх

Главная | Оружие | Гладкоствольное оружие | Россия | ТОЗ 34

Как отличить по-настоящему удачное ружье от обычных, пусть и неплохих моделей? Да очень просто. Главное отличие — проверка временем. Продолжительность выпуска такого ружья может исчисляться десятилетиями, количество проданных экземпляров — сотнями тысяч. Именно такую историю имеет модель, которой посвящен наш обзор. Итак, ТОЗ — 34, легендарная «вертикалка» тульского завода.

История создания. Что особенного в ТОЗ 34

Так чем же хорошо это ружье? Все просто. ТОЗ-34 имеет непревзойденную точность выстрела по сравнению с конкурентами. Именно она сделала 34-ку культовой. Причем точность эта доступна не только охотникам с большим опытом, но и новичкам. Человек покупал это ружье, шел на охоту первый раз в жизни и приходил с дичью.

За это тридцатьчетвертому прощали и не самое лучшее качество сборки, явные изъяны конструкции и другие минусы. Ведь самое главное в охоте — это добыча. А она либо есть, либо ее нет. И с этим у ТОЗ-34 было все в полном порядке.

Кроме того, 34-ка совершила настоящую революцию в оружейной промышленности СССР. Это была первая модель с вертикальным расположением стволов, да еще и имеющая такой малый вес. Масса тридцатьчетвертого была от 3,15 до 3,3 килограмма, в зависимости от плотности древесины приклада и цевья.

Низкая посадка стволов в ствольной коробке, бескурковая конструкция, оригинальное крепление стволов добавило интереса к модели со стороны охотников. Модель быстро вошла в моду и стала мечтой любителей любительской и промысловой стрельбы.

Чок и получок: что это такое?

Чок был придуман в 19 веке
Чтобы лучше разобраться в терминологии, следует рассмотреть значение понятий чок и получок. Чок – это сужение дула, которое способствует стрельбе дробью и оказывает влияние на кучность выстрела. Также его называют раструбом.

Нужно понимать, что сильный, средний чок или получок – это очень условные ориентиры, которые зависят от изготовителя. К примеру, обычный чок у различных фирм может предполагает сужения в 0.75, 0.9 или 1 мм.

Также нужно отметить, что кучность выстрела зависит не только от величины сужения, но и от самой формы чока.

Плюсы модели

Как отмечалось ранее, самым главным достоинством ТОЗ-34 считается непревзойденная кучность и точность боя, сопоставимая с топовыми ружьями именитых производителей. Виной тому — удачная конструкция стволов. Верхний ствол имеет сверловку типа «чок», нижний — «получок».

Бескурковая (с внутренним расположением курков) конструкция позволяет повысить скорость стрельбы. Из цепочки операций по заряду орудия новым патроном исключено звено взведения курков, что в значительной степени повышает оперативность зарядки. Взведение курков происходит автоматически в процессе заламывания стволов.

34-ка идеально сбалансирована. Она удобна в использовании стрелком любого роста. Хорошая прикладистость вместе с малым весом позволяет очень быстро вскинуть ружье, что еще более повышает оперативность выстрела, столь важную при охоте на дичь. Главное — не забыть снять орудие с предохранителя.

Неполная сборка и разборка не представляет большой сложности. На орудиях до 1979 года откидывание стволов делалось с помощью спускового крючка, что вызывало массу нареканий пользователей. В некоторых случаях стволы невозможно было заломить, а в других они сами «отваливались» в самый неподходящий момент. В дальнейшем от такой конструкции заводу пришлось отказаться и применить специальный флажок.

Интересно знать: изобретателем ТОЗ-34 считается Николай Иванович Коровяков — талантливый советский инженер. Николай Иванович не имел специального технического образования и тем более не был профессиональным оружейником. Возможно, именно незнание общепринятых клише и позволило ему создать ружье столь оригинальной конструкции. Он не боялся экспериментировать и интуитивно находил правильные решения.

Особенности конструкции

Конструкция ТОЗ-34 представляет собой ружье с двумя вертикально расположенными стволами. Эта модель относится к бескурковым видам и имеет традиционно различные диаметры стволов. Верхний сделан под стандарт «чок» с плавным коническим сужением к выходу. Нижний же выполнен под стандарт «получок» – так же коническая форма, но с менее выраженным сужением. Благодаря такой конструкции стволов, рассматриваемая «вертикалка» отличается высокой точностью и сравнима по этой характеристике с дорогостоящими ружьями фирм Browning, Beretta и Bernardelli.

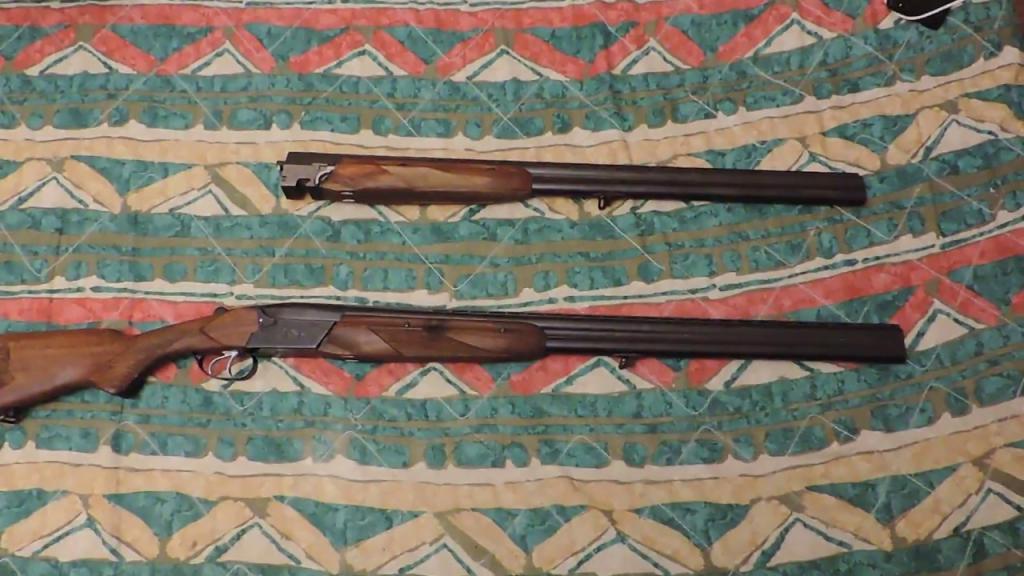

У ТОЗ-34 съёмные стволы, установленные вертикально и объединённые друг с другом специальной межствольной планкой и казенной муфтой. Сверху на стволе установлена прицельная планка. Она может быть как сплошной, так и вентилируемой. При разработке ружья ТОЗ-34 конструктор решил использовать уникальную и не имеющую аналогов методику соединения колодки ружья с блоком стволов с помощью кольцевых частично срезанных шарниров. Такое решение является дорогостоящим и трудоёмким в исполнении, так как для его реализации нужно очень качественно подгонять выступы и пазы. С другой стороны, применение метода крепления с кольцевыми шарнирами позволило расположить стволы ниже, чем на моделях конкурентов и тем самым снизить массу оружия, улучшить его эстетические качества.

В ружье патронники и каналы стволов делают хромированными, благодаря чему удается повысить устойчивость к воздействию коррозии. Патронник у этой модели имеет длину 70 мм, что позволяет применять разные типы патронов, в том числе с:

• — металлическими;
• — пластмассовыми;
• — бумажными гильзами.

При этом эксперты всё-таки рекомендуют пользоваться при эксплуатации ТОЗ-34 патронами с пластиковыми гильзами, так как они дают максимальную кучность во время стрельбы. Оружие позволяет применять патроны с дробью, картечью и снаряженными пулями.

При стрельбе из ружья важнейшим показателем качества является высокая кучность. Модель ТОЗ-34 известна как чрезвычайно точное оружие, при стрельбе из которого получается высокая кучность попадания. Опытный стрелок, применяя стандартный ТОЗ-34 по цели с диаметром 750 мм, добивается кучности с верхнего ствола 60 % и с нижнего 50 %.

Если же используется оружие, выполненное штучно, тогда кучность будет еще выше: с верхнего – 65%, а с нижнего – 55%.

Важным преимуществом ружья является автоматическое возведение двух скрытых курков во время переламывания. Благодаря этой особенности удается значительно ускорить перезарядку, что очень важно в процессе охоты. В среднем, опытному стрелку для этого нужно не более десяти секунд (это вместе с экстракцией отстрелянных гильз).

В ходе производства ружья конструктор внес изменения в схему перезарядки со стандартным переламыванием. Он решил отказаться от метода перезарядки, требующего выжимания курка, и сменил его специальным замком, дополненным флажковым фиксатором. Это нововведение позволило избавить ружьё от проблемы внезапного переламывания, которая не только доставляла неудобство владельцам, но и являлась весьма небезопасной.

В модели ТОЗ-34 каждый ствол имеет отдельный спусковой крючок, что позволяет стрелку выбирать для выстрела определенный патрон (при желании даже можно заряжать в стволы разные типы патронов). При этом конструкция предусматривает один предохранитель для обоих стволов. Сами стволы имеют разную толщину. Наиболее толстая их часть располагается в казенной части оружия. Это объясняется тем, что именно в этой области оружие подвергается самым серьёзным нагрузкам. Ближе к середине ствол становиться тоньше, а к дульному отверстию он снова расширяется. Такая форма нужна для снижения вибрации во время выстрела. Приклад и рукоять, как и в большинстве моделей двуствольных ружей, изготовлены из древесины. Обычно используют массив березы или бука. Однако в штучных изделиях применяют орех. Цевье делают из того же дерева, что и ствол с прикладом, после чего его жестко прикрепляют к стволам. Поэтому отсоединить эту деталь возможно только при наличии специального инструмента.

Ружье ТОЗ-34 305-летие ТОЗ 12/76 (орех, резьба, серебро)

Минусы модели

Главным недостатком с уверенностью можно назвать низкое качество сборки — бич советской и российской промышленности. Пока создатель лично контролировал качество изготовления, оно находилось на приемлемом уровне. Как только изобретатель ушел в другие проекты, собирать орудие стали из рук вон плохо.

Еще один минус модели — несъемное цевье. Для его отделения нужен специальный инструмент, который не всегда есть под рукой на охоте. В результате усложняется обслуживание стволов.

Опытные охотники отмечают несовершенство механизма отпирания стволов. Применение флажка лишь частично решило проблему. Узел остался не слишком надежным чисто механически, да и ситуации, когда в руках у охотника при зарядке в спешке оставались две отдельные части ружья, не были редкостью.

Модель имеет и другие, менее значительные недостатки. К ним относятся отполированная до зеркального блеска ствольная коробка, бликующая на солнце и выдающая дислокацию стрелка, неудобное прицеливание и другие. Кроме того, ТОЗ не прощает неточностей при зарядке патронов порохом и очень быстро откликается на это «болтанкой» стволов.

Однако при всех своих недостатках ресурс составляет 12 тысяч выстрелов согласно гарантии завода-изготовителя. На практике эта цифра гораздо больше и в среднем равна 20-30 тысяч. Встречаются экземпляры, имеющие настрел около 100 000 выстрелов и имеющие приемлемое состояние.

Интересно знать: опытные охотники советуют покупать на вторичном рынке изделия, выпущенные в период с 1970 до 1990 года. Качество в это время было неплохим, как и материалы, из которых изготавливали детали. Наиболее низким качество было в период с 1990 по 2000 годы. К оружию, которое тульский завод производит в настоящее время, вопросов по качеству не возникает — его смело можно покупать в оружейных магазинах.

Прочие надписи и знаки.

Поскольку информация о технологических маркировках крайне скудна и не столь интересна, остается рассказать о знаках, обязательных только в некоторых случаях и о необязательных знаках и надписях.

4.1. Знак Качества по ГОСТ 1.9-67 присваивался разным моделям ружей в разные годы, например на ИЖ-26Е он стал наноситься с 1970 года только на ружья, предназначенные для внутреннего рынка страны. На ружьях экспортного исполнения, проданных в Союзе, этот знак отсутствует. Отменён в конце 1990 года.

4.2. Надпись «Сделано в СССР» наносилась только на коробки ружей экспортного исполнения, обычно на русском языке или, по требованию заказчика, на английском. В марте 1992 года надпись логично трансформировалась на «Сделано в России». На ружьях для внутреннего рынка может отсутствовать.

4.3. Вероятно стоит упомянуть, что фирмы-производители двуствольных дробовиков стран ПМК маркируют на стволах их массу, однако эта маркировка совсем не упоминается в перечне обязательных. Смысл ее нанесения совершенно неясен, на ружьях российского производства не встречается.

4.4. Знаки собственников. По особым указаниям на стволах отдельных партий ружей наносились надписи с названиями фирм-импортеров. Например, на одной из партий ружей ИЖ-81 справа на стволе по просьбе заказчика было написано лазером:

IMPORTED BY CAI ST.ALB.VT

please read owners manual before firing

Последняя строка переводится как «перед использованием, пожалуйста, читайте руководство по эксплуатации». Такая надпись сейчас обычна не только для американских охотничьих ружей.

Иногда по частным заказам на заводе (и не только) на личинке или спусковой скобе ружья наносились причудливые монограммы владельца. Монограмма или дарственная надпись может быть нанесена и на специальной пластине, врезанной в приклад.

Вот и всё, что вкратце можно сказать о надписях на ижевских ружьях.

Читать киберфантастику онлайн на Призрачных мирах

Источник

Модификации

В настоящее время ТОЗ-34 производится трех калибров — 12, 20 и 28. Каждый калибр имеет различные модификации, незначительно отличающиеся друг от друга. Буква «Р» в маркировке говорит о наличии резинового затыльника приклада, буква «Е» ставится на модификациях, имеющих эжекторную систему.

Буквой «У» обозначаются орнаментные ружья, буквой «С» — сувенирные, «Ш» — штучные. Сувенирные модели имеют гравировку ручной работы, а приклад и цевье украшены резьбой по дереву. Помимо этого модель может быть инкрустирована драгоценными камнями.

Небольшими партиями выпускались модификации 34-5,6/20 и 34-5,6/28 — промысловые модификации, имеющие верхний нарезной ствол. Такое оружие могло оснащаться оптическим прицелом.

Тактико-технические характеристики

Ружье ТОЗ сделано для условий «стандартной» охоты. В наиболее распространенном варианте 12 калибра оно может быть с успехом использовано для добычи птицы, пушного зверя и даже крупных копытных, хотя в последнем случае нарезное оружие, конечно, предпочтительнее. Наиболее важные характеристики ТОЗ-34 можно свести в следующую таблицу:

Вес ружья	3,1-3,3 кг
Длина ствола (для 12 калибра)	660-711 мм
Общая длина	1 160 мм
Кучность при стрельбе на 35 метров	Из верхнего ствола – 60, из нижнего 50 по мишени размеров 75 мм
Варианты калибров	12, 16, 20, 28, 32, имеются варианты с нарезными стволами 9 и 5,6 мм
Боеприпасы	Картечные, дробовые и пулевые патроны с металлическими, бумажными или пластиковыми гильзами

Ружья 12 калибра делались крупными партиями, остальные варианты – в основном штучно, особенно редко встречаются модификации самого мелкого, 32 калибра.

Устройство. Разборка и сборка

Модель имеет простую оригинальную конструкцию. Стволы съемные. Ударно-спусковое устройство с внутренним расположением курков. Помещено на отдельном основании. Курки взводятся автоматически при заломе стволов. Предохранитель неавтоматический.

Разборка ТОЗ 34 бывает полной и неполной. Неполная разборка выполняется для транспортировки оружия к месту охоты. Для того чтобы разобрать карабин, необходимо:

• снять ружье с предохранителя;
• плавно спустить курки;
• переключить до упора флажок;
• повернуть рычаг отпирания вправо и покачивая дула, отделить их от ствольной коробки;
• повернуть рычаг в первоначальную позицию

При полной разборке нужно сделать неполную, затем открутить винты цевья и снять его, выкрутить винт спусковой скобы, после чего повернуть ее на угол 90 градусов. Потом можно будет открутить винты ствольной коробки и вынуть ее из ложи вместе с ударно спусковым механизмом.

Дальнейшая разборка орудия требует специального оснащения и производится только в условиях специальных оружейных мастерских. Сборка выполняется в последовательности, обратной разборке.

Немного истории

Чтобы разобраться, чок и получок – что это, необходимо обратиться к исторической сводке. Чок изобрел охотник из Америки Фред Кимбл в далеком 1870 году. Толчком к созданию дульного сужения стало то, что проявлялась сильная осыпь ружья с цилиндрической сверловкой. Вполне логичным было предположение, что если дуло оружия несколько сузить, то таким образом удастся снизить разлет и создать более качественную кучность выстрела.

Однако после сужения ствола ружья, Кимбл получил еще худший результат, что вынудило его отказаться от такой идеи. Причиной провала охотника было отсутствие у него точных приборов для измерения. Тогда, вернув ружье в первоначальное состояние, Фред Кимбл произвел выстрел, и был поражен плотностью и кучностью дроби.

Подобный эффект был достигнут по той причине, что в результате всех манипуляций, ружье сохранило небольшое сужение, вызвав тем самым значительную разницу при выстрелах. Достигнутый результат не побудил Фреда Кимбла запатентовать изобретение, однако это было бы бессмысленным, поскольку за 10 лет до этого британец Маркус Пейп уже успел изобрести сужение ствола по конусовидному типу.

Это интересно. Технология сужения в Европе носит название конической, а американцы называют её американской.

Аналоги

Основным конкурентом изделия тульских оружейных мастеров является ижевское ружье ИЖ-27. Оно имеет более прочную и надежную конструкцию, бОльшие размеры и вес. Качество боя у ижевского орудия чуть ниже, чем у ТОЗа. Это объясняется иной сверловкой стволов и другим дульным сужением.

Другие конкуренты тридцатьчетвертого — МР 233, ТОЗ-120 и некоторые орудия импортного производства. Последнее время на рынке появляется продукция китайских заводов, среди которой встречаются вполне достойные модели.

Основные производители чоков

Наиболее крупные производители чоков — это всем известные оружейные компании Benelli, Browning, Fabarm и другие. В русском сегменте наибольшим спросом у охотников пользуются дульные насадки Вятско-Полянского машиностроительного и ТОЗ (Тульский оборонный завод).

В России популярны чоки и менее известных марок западных заводов:

• Comp-N-Choke — компания производит чоки для охотничьих и спортивных ружей, от 10 до 20 калибра;
• Briley — огромнейший модельный ряд чоков, от чоков с напором до сильных. Дульные сужения выпускаются под большинство популярных видов гладкоствольных ружей, реализована система скидок постоянным клиентам и удобная доставка в любую точку планеты в течение 1 месяца;
• Kick’s — в основном производит насадки для стрельбы на птиц, для калибра 10 и 12. Имеются дульные сужения разных размеров, от цилиндров с напором до чоков с напором.

В целом, появление на оружейном рынке сменных дульных насадок с различным сужением позволило охотникам и спортивным стрелкам добиваться любых намеченных целей в области кучности и дальности выстрела. Сейчас мало кто из производителей ружей обходится без собственной линейки дульных насадок.

Некоторые охотники производят их самостоятельно, но занятие это кропотливое и очень опасное. Неправильная насадка может привести к взрыву ствола и серьезным ранениям. Мы рекомендуем приобретать чоки только у проверенных производителей. Удачной охоты!

Двуствольное ружье Survarium ТОЗ-34 [Полная анимация]

Скачать

ВикторМор

Все версии

1,0 (текущий)

5450 загрузок, 15,6 МБ
18 мая 2017 г.

Еще моды от ViktorMor:

Metro Exodus — Бульдог [Полная анимация]

1.0

Автор: ViktorMor

• Избранное

Fallout 4 Gatling Laser [анимация]

1.0

Автор: ViktorMor

• Снайперская винтовка

Побег из Таркова — СВ-98 с навесным оборудованием [Полностью анимированный]

1.0

Автор: ViktorMor

• Штурмовая винтовка
• Избранное

Побег из Таркова Карабин M4A1 [Полная анимация]

Автор: ViktorMor

• Анимированный
• Оружие
• Штурмовая винтовка
• Винтовка
• Избранное

Побег из Таркова АК-74 [Полная анимация]

1.0

Автор: ViktorMor

5.0 / 5 звезд (8 голосов)

Двуствольное ружье ТОЗ-34 от Survarium.

Особенности:
— Высокополигональные/2K текстуры
— Полная анимация
— Правильная цель от первого лица
-Новые снаряды

Кредиты:
— 3Doomer, сделавший GIMS Evo
-Восток Игры, которые сделали Survarium

Установить:
Заменить файлы в Grand Theft Auto V\mods\update\x64\dlcpacks\lowrider2\dlc. rpf\x64\models\cdimages\weapons.rpf\

У ВАС НЕТ РАЗРЕШЕНИЯ НА ПЕРЕЗАГРУЗКУ ЭТОГО МОДА НА ДРУГИЕ САЙТЫ!

Показать полное описание

Дробовик


Первая загрузка: 18 мая 2017 г.
Последнее обновление: 19 мая 2017 г.
Последнее скачивание: 19 часов назад

Все версии

1,0 (текущий)

5450 загрузок, 15,6 МБ
18 мая 2017 г.

Еще моды от ViktorMor:

Metro Exodus — Бульдог [Полная анимация]

1.0

Автор: ViktorMor

• Избранное

Fallout 4 Gatling Laser [анимация]

1.0

Автор: ViktorMor

• Снайперская винтовка

Побег из Таркова — СВ-98 с навесным оборудованием [Полностью анимированный]

1. 0

Автор: ViktorMor

• Штурмовая винтовка
• Избранное

Побег из Таркова Карабин M4A1 [Полная анимация]

Автор: ViktorMor

• Анимированный
• Оружие
• Штурмовая винтовка
• Винтовка
• Избранное

Побег из Таркова АК-74 [Полная анимация]

1.0

ВикторМор

• Описание
• Комментарии (12)
Двуствольное ружье ТОЗ-34 от Survarium.

Особенности:
— Высокополигональные/2K текстуры
— Полная анимация
— Правильный прицел от первого лица
-Новые снаряды

Кредиты:
— 3Doomer, сделавший GIMS Evo
-Восток Игры, которые сделали Survarium

Установить:
Заменить файлы в Grand Theft Auto V\mods\update\x64\dlcpacks\lowrider2\dlc.rpf\x64\models\cdimages\weapons.rpf\

У ВАС НЕТ РАЗРЕШЕНИЯ НА ПЕРЕЗАГРУЗКУ ЭТОГО МОДА НА ДРУГИЕ САЙТЫ!

Дробовик


Первая загрузка: 18 мая 2017 г.
Последнее обновление: 19 мая 2017 г.
Последнее скачивание: 19 часов назад

ТОЗ-34 от >:3

[color=#ff3333][size=x-large]Примечание: этот мод снят с производства — проверьте эту [страницу](https://wiki.modworkshop.net/books/ payday-2-mod-creation/page/custom-weapons#bkmrk-discontinued) для получения подробной информации.[/size][/color] Этот мод добавляет ТОЗ-34 в качестве отдельного основного дробовика. Уровень разблокировки: 43 Оружие будет отображаться как Beretta S07 (Joceline O/U 12G) для других игроков. [color=#ff3333][size=x-large][url=http://modwork.shop/14924) Требуется библиотека BeardLib[/url].[/size][/color] [color=#ff3333][size=x-large][url=https://superblt.znix.xyz/]SuperBLT[/url] требуется.[/size][/color] [color=#ff3333][size=x-large][url=http://modwork.shop/24177]WeaponLib[/url] требуется. [/size][/color] [color=#ff3333][size=x-large][url=http://modwork.shop/22207]Описание вложений[/url] обязательно.[/size][/color] [b]Извлечь содержимое архива в «mod_overrides».[/b] [url=https://www.youtube.com/watch?v=NRk5S-G1VgY]Как установить пользовательские карты, оружие и т. д. (Beardlib + BLT + Mod_overrides)[/url] руководство [url=https://www .youtube.com/user/GamingIndigo]Мастер Индиго[/url] [b]Дополнительные моды для этого пользовательского оружия:[/b] [URL=https://modwork.shop/19169]Пользовательские вложения для нестандартного оружия[/url] — Добавляет данные пользовательских вложений к этому оружию. [url=https://modwork.shop/24209]Значки в стиле FedNet для нестандартного оружия[/url] — Заменяет значок инвентаря на значок в стиле Fednet. [b]Примечание об удалении пользовательского оружия/модулей:[/b] Перед удалением каких-либо файлов пользовательских модов всегда продавайте собственное оружие / удаляйте пользовательские вложения с оружия. Если этого не сделать, есть шанс, что игра больше не запустится из-за того, что скрипт очистки не смог удалить все несуществующие данные, что приводит к сбою при загрузке сохранения. BeardLib сама по себе должна предотвращать сбои, вызванные этой проблемой, в качестве альтернативы можно использовать мод [url=http://modwork.shop/23732]Fixes[/url].

1,39 — Незначительные корректировки кода. — Исправлена ​​ошибка экипажа NPC. — Скорректирован железный прицел stance_mod и отключена анимация отдачи рекламы, чтобы предотвратить отсечение модели во время этой анимации. [спойлер] 1,38 — Упрощенный код прицела. 1,36 — Обновлен мод для последнего обновления пользовательских точек крепления. 1,35 [color=#ff3333]- Оружие теперь требует [/color][url=http://modwork.shop/22546]Пользовательские точки крепления[/url][color=#ff3333] мод.[/color] — Добавлена ​​поддержка прицелов — Добавлена ​​поддержка гаджетов. — Добавлен дроссель. 1,34 — Добавлен звук стрельбы из Survarium. — Улучшено описание Magnum 000 Buckshot. 1,33 — Исправлено оружие, использующее неверный индекс ammo_pickup. 1,31/1,32 — Обновлен менеджер модов BeardLib. — Мелкие доработки. — Добавлено описание вложений с дополнительной статистикой. 1,3 — Исправлен базовый класс. — Улучшения XML/кода. — Улучшено сглаживание модели на деревянных деталях. — Улучшены текстуры металлических деталей. — Duckbill и Choke перемещены в категорию «Расширения ствола», чтобы их теперь можно было использовать с коротким стволом. — Добавлен рефлекторный прицел NcSTAR. 1,26 — Добавлена ​​поддержка обновления Henchmen. 1,25 — Исправлена ​​невидимость длинного ствола при анимации перезарядки. — Улучшена текстура DeltaPoint Pro. — Улучшена модель короткоствола. — Улучшена модель Forend. — Добавлены патроны Magnum 000 Buckshot. 1,24 — Добавлен прицел DeltaPoint Pro. 1,23 — Скорректирована статистика. — Утконос теперь имеет увеличенный горизонтальный разброс. 1,22 — Скорректирована статистика. 1,2 — Улучшения сглаживания модели. — Скорректирована статистика. — Добавлен модифицированный дроссель. 1.1 — Исправлен уровень разблокировки/стоимость оружия. — Скорректированы характеристики оружия. — Добавлен утконос. — Добавлен короткий ствол.
