ЗРК 9К331 Тор-М1 Фото. Видео. ТТХ. Устройство

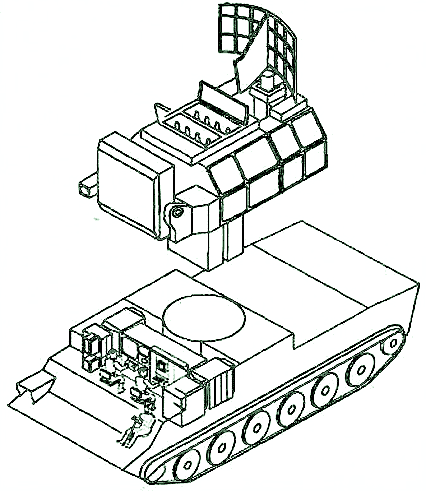

Работы по созданию нового ЗРК малой дальности 9К331 «Тор-М1» в СССР были завершены в 1983 году, испытания комплекса проходили в 1984 году, а в 1986 году новый комплекс поступил на вооружение Советской Армии. В состав ЗРК входят: боевая машина (БМ) 9АЗЗО, зенитная управляемая ракета (ЗУР) 9МЗЗО, транспортно-заряжающая машина, транспортная машина и ремонтные средства. БМ 9АЗЗО представляет собой гусеничную легко бронированную машину ГМ-355 Минского транспортного завода с вращающейся башней большого размера, в которой размещено радиоэлектронное оборудование и 8 ЗУР.

ЗРК Тор-М1 — видео

Электронное оборудование зенитно-ракетного комплекса 9К331 «Тор-М1» включает: 1) станцию обнаружения целей (СОЦ) с системами опознавания и стабилизации антенны; 2) станцию наведения (СН) с фазированной антенной решеткой (ФАР) с одним целевым каналом, двумя ракетными каналами и каналом координатора захвата ЗУР; 3) специальную ЭВМ; 4) устройство вертикального пуска для 8 ЗУР; 5) аппаратуру стартовой автоматики и предстартового контроля ЗУР; 6) навигационную систему; 7) систему документирования процесса боевой работы; 8) автономную систему электропитания на основе газотурбинного двигателя (ГТД).

ЗРК «Тор-М1» способен вести разведку целей в движении и открывает огонь с короткой остановки. БМ 9АЗЗО может одновременно обстреливать одну цель двумя ракетами, запущенными с интервалом не менее 4 секунд. Защита от противорадиолокационных ракет обеспечивается уничтожением их в полете. После модернизации в 1991 году появился ЗРК 9К331 «Тор-М1». На БМ 9М331 была установлена более мощная ЭВМ, обеспечивающая возможность одновременного обстрела двух целей, а в СОЦ вошли более мощная система помехозащиты и более чувствительный приемник, а также аппаратура сопряжения и связи с более современным, чем ПУ-12М, подвижным пунктом управления «Ранжир» 9С737. После распада СССР машины «Тор-М1»стали строиться на базе гусеничного транспортера ГМ-5955 Мытищинского машиностроительного завода. 8 ЗУР 9М331 теперь собраны в два пусковых ракетных модуля 9М334.

СОЦ 9К331 «Тор-М1» осуществляет круговой обзор и способна обнаруживать самолеты на дальностях до 27 км, а беспилотные средства — до 15 км. ЭВМ осуществляет обработку 24 целей и выдает целеуказание на станцию наведения, которая, используя ФАР, начинает сопровождать указанные цели. При пуске ракеты выбрасываются вертикально вверх катапультой и двигаются в направлении обстреливаемой цели. На высоте 20 м происходит запуск маршевого двигателя. Станция наведения быстро сканирующим лучом ФАР одновременно начинает сопровождать и летящие ракеты с дальности 250 м.

Передача команд управления полетом на борт ракет обеспечивается этим же лучом ФАР. Ракеты 9МЗЗО и 9М331 имеют твердотопливные двигатели, осколочно-фугасные боевые части и неконтактные радиовзрыватели. ЗРК «Тор» и «Тор-М1» находятся на вооружении зенитных ракетных полков (танковых дивизий), состоящих из командного пункта (оснащен машинами боевого управления МП22 и обработки информации МП25, РЛС обнаружения 9С18 «Купол», П-19, «Каста-2-2»), четырех батарей (по 4 БМ 9АЗЗО или 9А331 и одному пункту управления ПУ-12М или «Ранжир») и подразделений обеспечения.

Тактико-технические характеристики ЗРК 9К331 Тор-М1

— Разработчик: Алмаз-Антей
— Годы разработки: с 1972 по 1983
— Годы производства: с 1983
— Годы эксплуатации: с 1986

— Экипаж, чел. : 4 (9А330). 3 (9А331)

Вес ЗРК 9К331 Тор-М1

— Боевая масса, т: 32

Габаритные размеры ЗРК 9К331 Тор-М1

— База, мм: 5055
— Клиренс, мм: 450

Вооружение ЗРК 9К331 Тор-М1

— 8 х ЗУР 9М330

Дальность поражения ЗРК 9К331 Тор-М1

— Дальность стрельбы системы, км: 12 (макс.), 1,5 (мин.)
— Высота поражаемых целей: 6 км (макс.), 10м (мин.)
— Максимальная скорость поражаемых целей, м/с: 700
— Время реакции ЗРК, сек: 9,4 (с короткой остановки), 7,4 (с позиции)

Вероятность поражения ЗРК 9К331 Тор-М1

— а) истребителя — до 0,8;
— б) вертолета-0,5-0,88;
— в) беспилотного аппарата — 0,89-0,9

Двигатель ЗРК 9К331 Тор-М1

— Мощность двигателя, л. с.: 840

Скорость ЗРК 9К331 Тор-М1

— Скорость по шоссе, км/ч: 65
— Запас хода по шоссе, км: 500

— Удельное давление на грунт, кг/см²: не более 0,8
— Преодолеваемый подъём, град. : 35
— Преодолеваемый ров, м: 2,0
— Преодолеваемый брод, м: 1,0

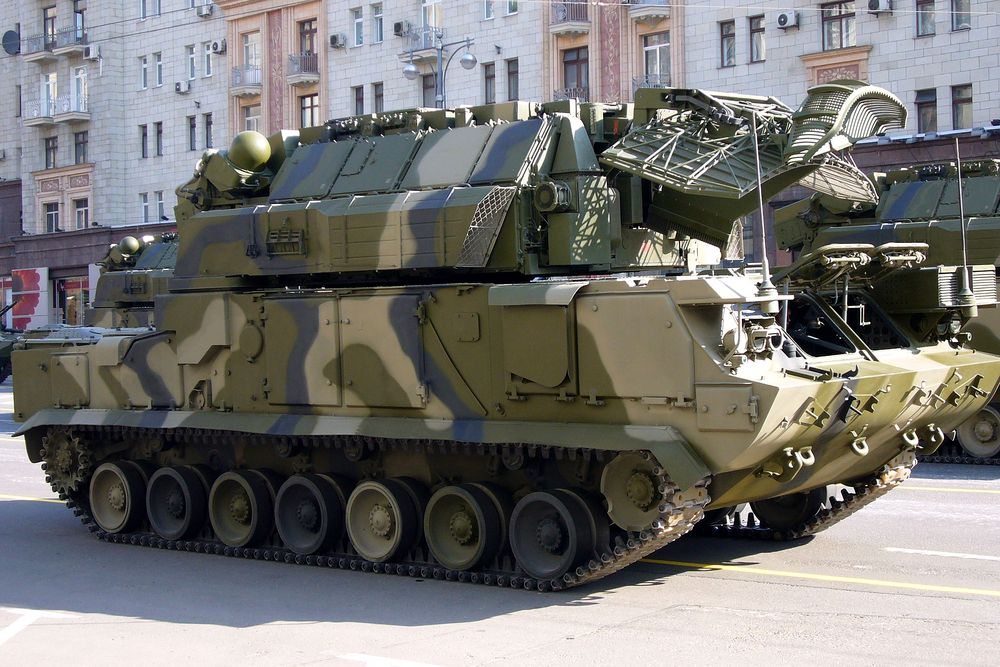

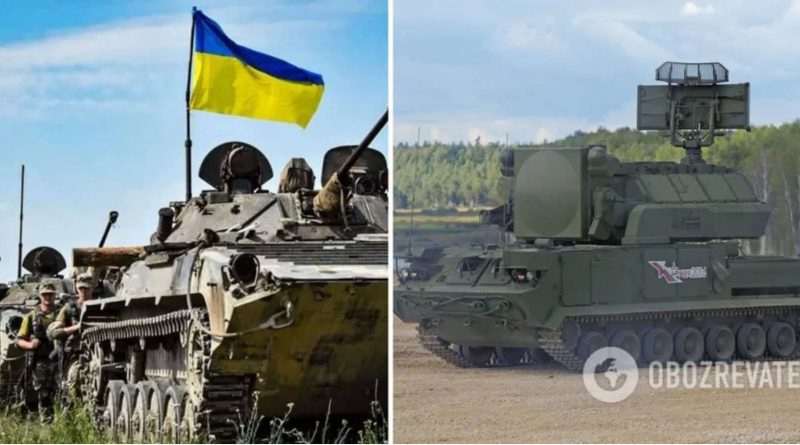

Фото ЗРК 9К331 Тор-М1
