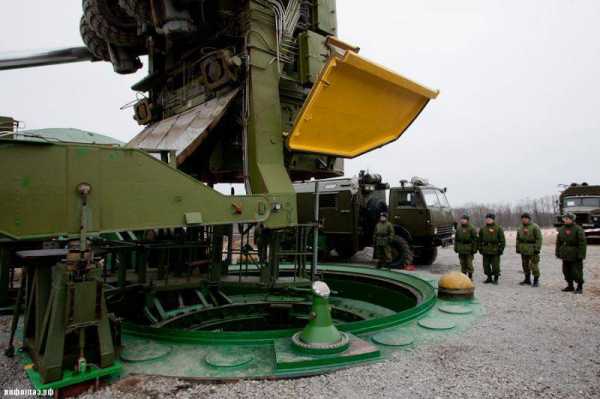

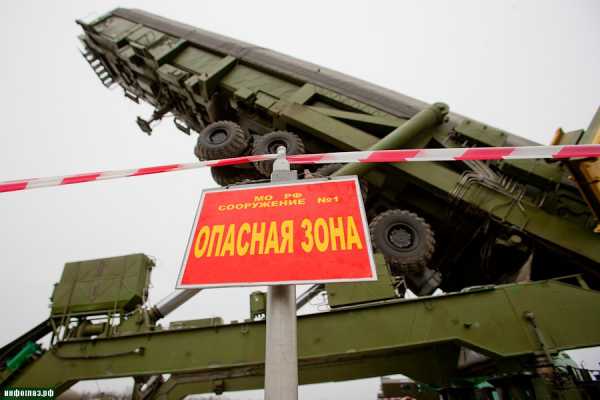

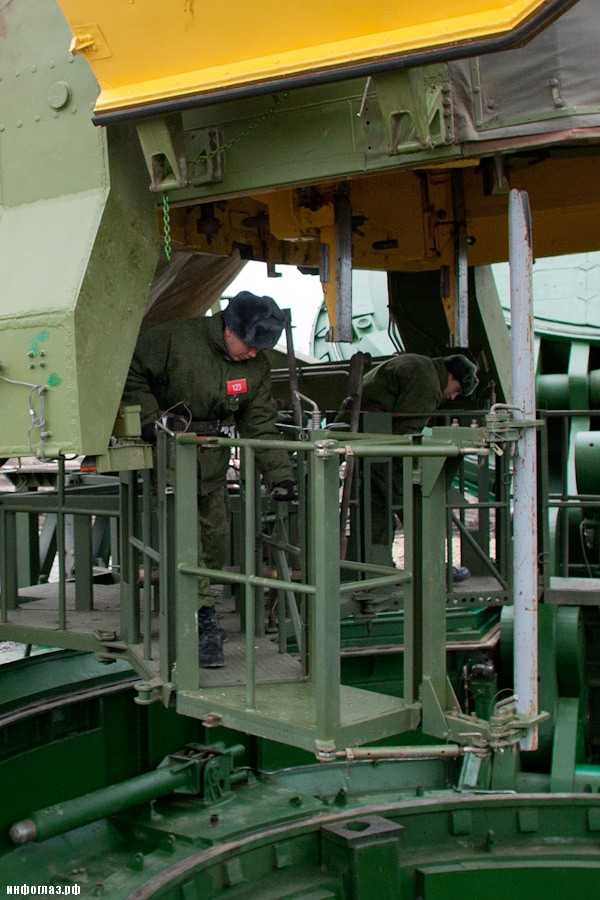

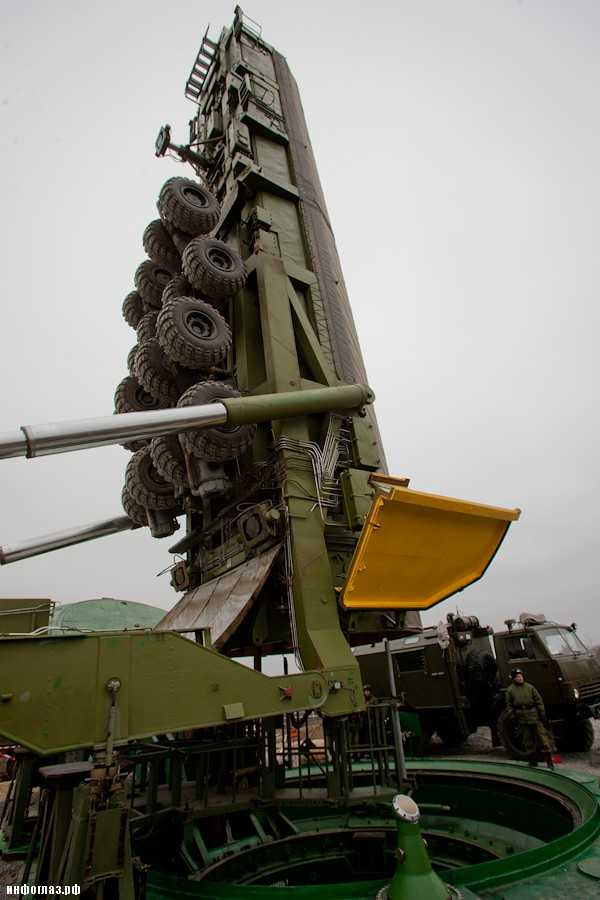

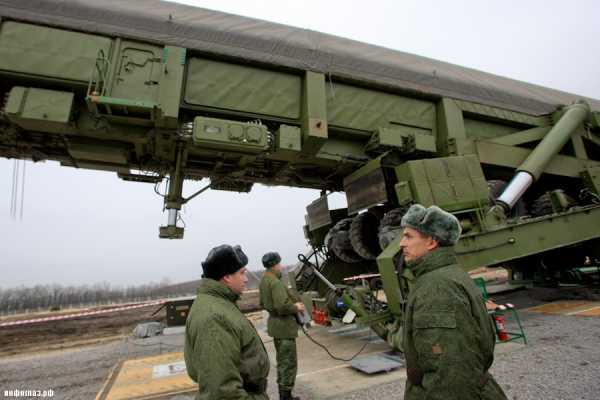

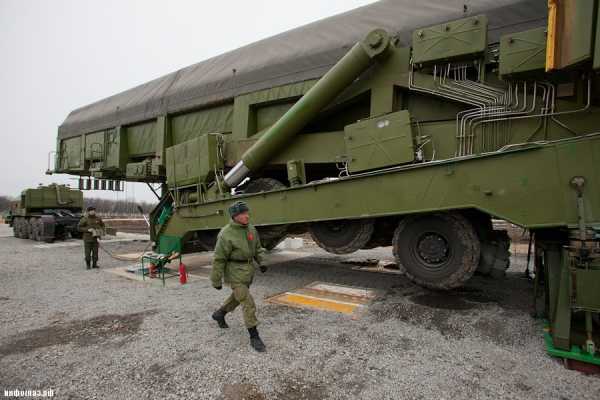

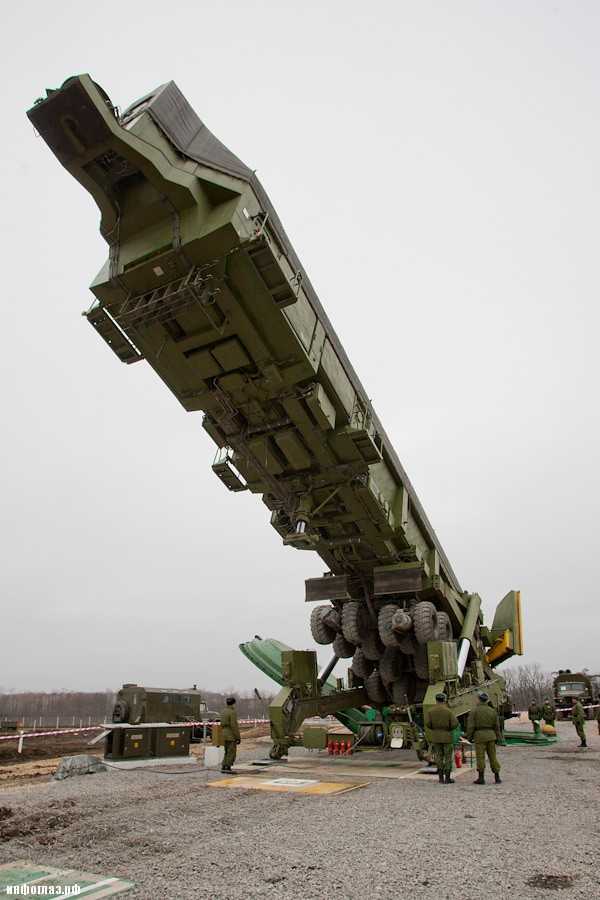

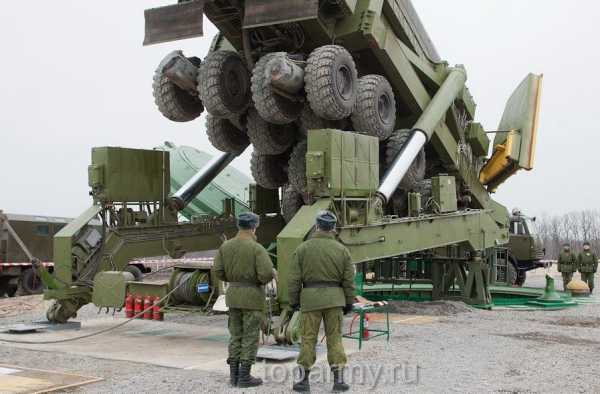

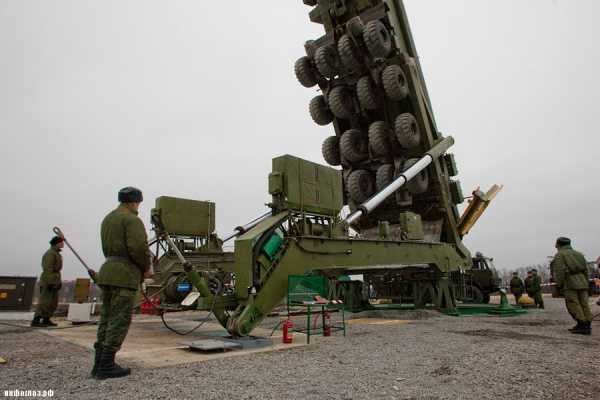

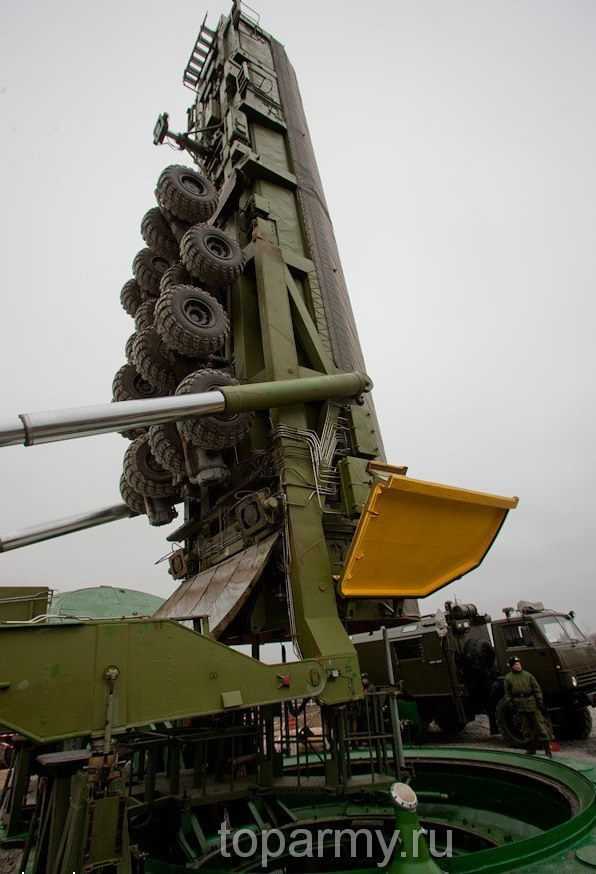

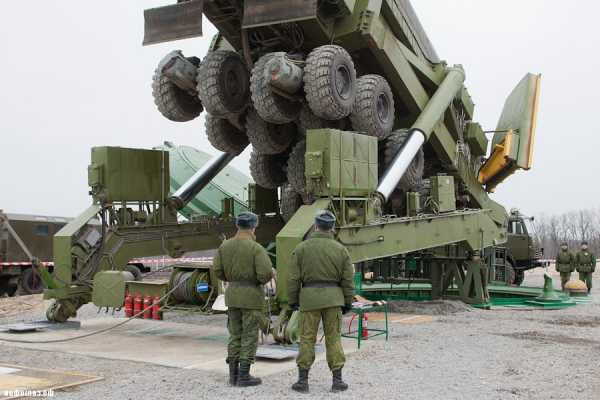

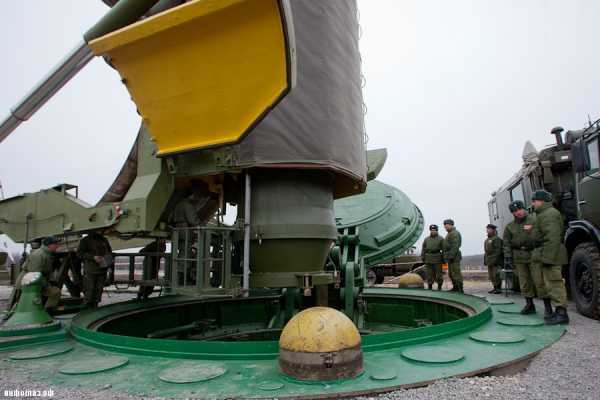

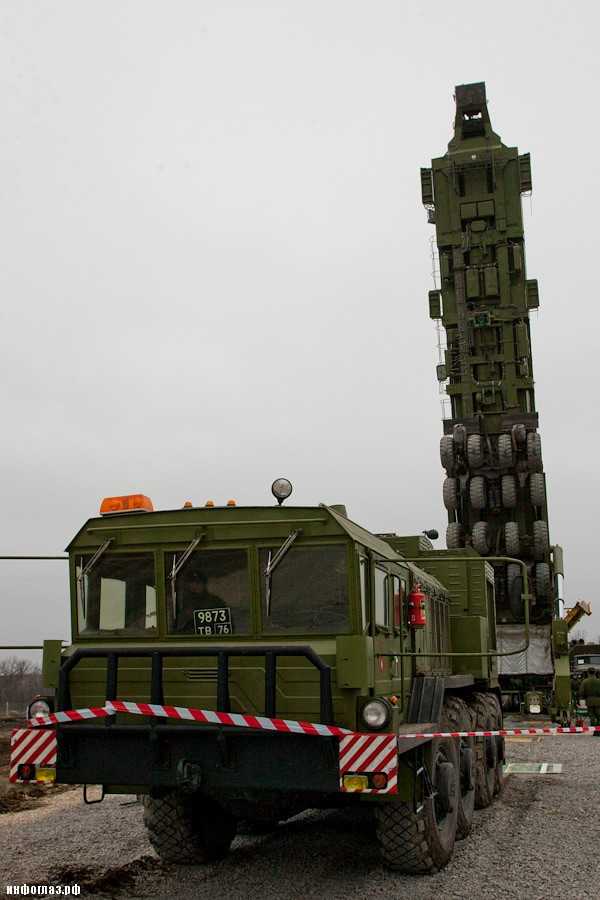

Загрузка в шахту межконтинентальной баллистической ракеты «Тополь-М»

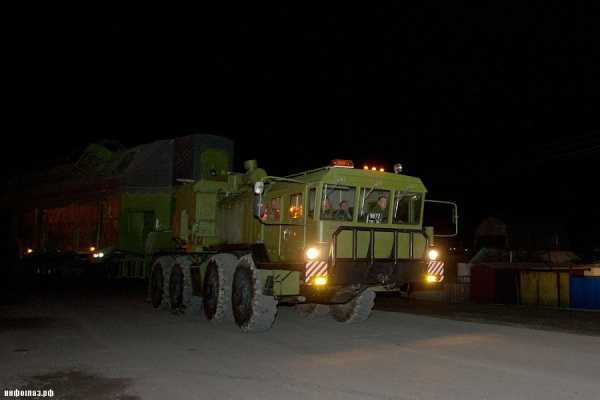

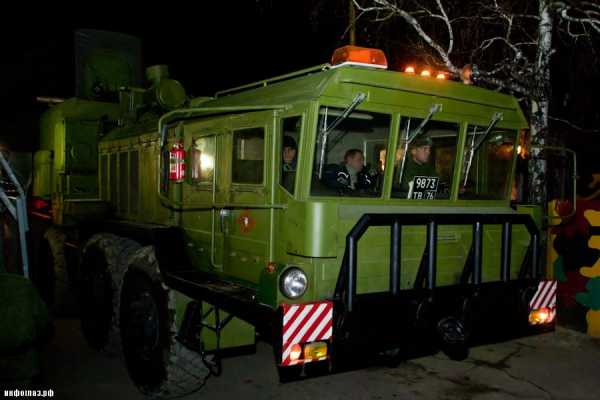

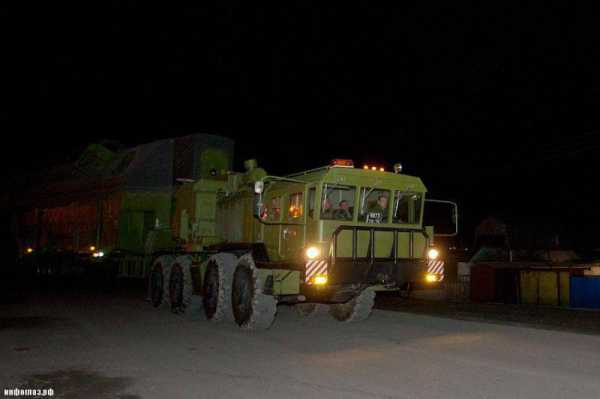

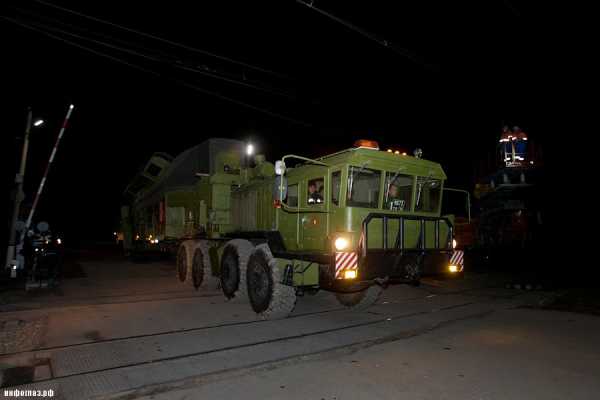

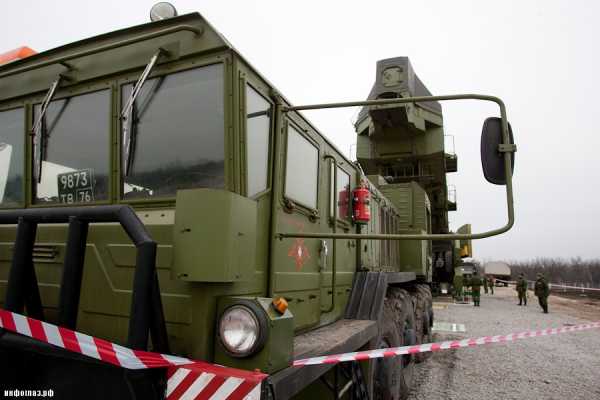

Транспортировка и загрузка в шахту межконтинентальной баллистической ракеты ракетного комплекса 5-го поколения РТ-2ПМ2 «Тополь-М»

Место действия: 60-я Таманская ордена Октябрьской Революции Краснознамённая ракетная дивизия

Комплекс РТ-2ПМ2 «Тополь-М» (код РС-12М2, по классификации НАТО — SS-27 Sickle «Серп») — российский ракетный комплекс стратегического назначения с межконтинентальной баллистической ракетой, разработанный в конце 1980-х — начале 1990-х годов на базе комплекса РТ-2ПМ «Тополь».

• Первая межконтинентальная баллистическая ракета, разработанная в России после распада СССР. Принята на вооружение в 1997 году. Головным разработчиком ракетного комплекса является Московский институт теплотехники (МИТ).

Ракета комплекса «Тополь-М» является твёрдотопливной, трёхступенчатой. Предельная дальность — 11 000 км. Несёт один термоядерный боевой блок мощностью 550 кт. Базируется ракета как в шахтных пусковых установках (ШПУ), так и на мобильных пусковых установках. В шахтном варианте базирования принята на вооружение в 2000 году.

Предназначена для выполнения задач по нанесению ядерного удара по территории противника в условиях противодействия существующих и перспективных систем ПРО, при многократном ядерном воздействии по позиционному району, при блокировке позиционного района высотными ядерными взрывами. Применяется в составе комплекса 15ПО65 шахтного базирования и 15П165 мобильного базирования.

Стационарный комплекс «Тополь-М» включает в себя 10 межконтинентальных баллистических ракет, смонтированных в шахтных пусковых установках, а также командный пункт.

Основные характеристики:

Количество ступеней — 3

Длина (с ГЧ) — 22,55 м

Длина (без ГЧ) — 17,5 м

Диаметр — 1,81 м

Стартовая масса — 46,5 т

Забрасываемый вес 1,2 т

Вид топлива — твёрдое смесевое

Максимальная дальность — 11000 км

Тип головной части — моноблочная, ядерная, отделяемая

Количество боевых блоков — 1 + около 20 муляжей

Мощность заряда — 550 Кт

Система управления — автономная, инерциальная на базе БЦВК

Способ базирования — шахтный и мобильный

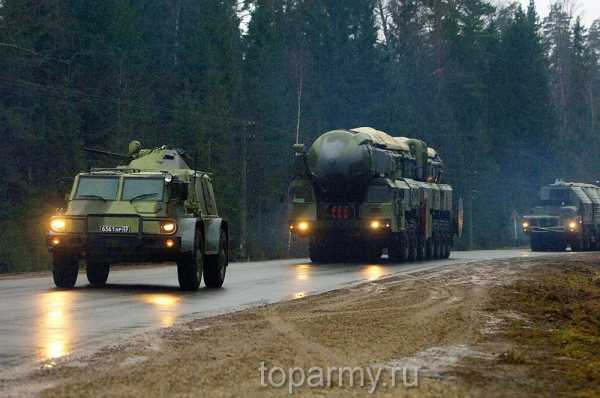

Мобильный комплекс «Тополь-М» представляет собой одну ракету, помещённую в высокопрочный стеклопластиковый транспортно-пусковой контейнер (ТПК), смонтированный на восьмиосном шасси МЗКТ-79221 высокой проходимости и конструктивно практически не отличается от шахтного варианта. Вес пусковой установки — 120 тонн. Шесть пар колес из восьми являются поворотными, что обеспечивает радиус поворота 18 метров.

Давление на грунт установки в два раза меньше, чем обычного грузового автомобиля. Двигатель V-образный 12-ти цилиндровый дизель с турбонаддувом ЯМЗ-847 мoщнocтью 800 л.c. Глубина преодолеваемого брода до 1,1 метра.

При создании систем и агрегатов мобильного «Тополь-М» использован ряд принципиально новых технических решений по сравнению с комплексом «Тополь». Так, система неполного вывешивания даёт возможность развёртывать ПУ «Тополь-М» даже на мягких грунтах. Улучшены проходимость и маневренность установки, что повышает её живучесть.

«Тополь-М» способен производить пуски из любой точки позиционного района, а также обладает улучшенными средствами маскировки, как против оптических, так и других средств разведки (в том числе за счёт снижения инфракрасной компоненты демаскирующего поля комплекса, а также применения специальных покрытий, снижающих радиолокационную заметность).

Межконтинентальная ракетасостоит из трёх ступеней с твёрдотопливными маршевыми двигателями. В качестве топлива используется алюминий, в роли окислителя выступает перхлорат аммония. Корпуса ступеней выполнены из композитов. Все три ступени оборудованы поворотным соплом для отклонения вектора тяги (решётчатые аэродинамические рули отсутствуют).

Система управления – инерциальная, на основе БЦВК и гиростабилизированной платформы. Комплекс высокоскоростных командных гироскопических приборов обладает улучшенными точностными характеристиками. Новый БЦВК обладает повышенной производительностью и стойкостью к воздействию поражающих факторов ядерного взрыва. Обеспечено прицеливание за счёт реализации автономного определения азимута контрольного элемента, установленного на гиростабилизированной платформе, с помощью наземного комплекса командных приборов, размещенного на ТПК. Обеспечена повышенная боеготовность, точность и ресурс непрерывной работы бортовой аппаратуры.

Метод старта — миномётный для обоих вариантов. Маршевый твёрдотопливный двигатель ракеты позволяет ей набирать скорость намного быстрее предыдущих типов ракет аналогичного класса, созданных в России и Советском Союзе. Это значительно затрудняет её перехват средствами ПРО на активном участке полёта.

Ракета оснащена отделяемой головной частью с одним термоядерным боевым блоком мощностью 550 Кт тротилового эквивалента. Головная часть также оборудована комплексом средств преодоления ПРО. Комплекс средств преодоления ПРО состоит из пассивных и активных ложных целей, а также средств искажения характеристик головной части. Несколько десятков вспомогательных двигателей коррекции, приборы и механизмы управления позволяют боевой части совершать манёвры на траектории, затрудняя её перехват на конечном участке траектории.

Ложные цели неотличимы от боевых блоков во всех диапазонах электромагнитного излучения (оптическом, лазерном, инфракрасном, радиолокационном). Ложные цели позволяют имитировать характеристики боевых блоков практически по всем селектирующим признакам на внеатмосферном, переходном и значительной части атмосферного участка нисходящей ветви траектории полета боевых блоков ракеты, являются стойкими к поражающим факторам ядерного взрыва и излучению сверхмощного лазера с ядерной накачкой. Впервые спроектированы ложные цели, способные противостоять РЛС со сверхразрешением.

В связи с прекращением существования договора СНВ-2, запрещавшего создание многозарядных межконтинентальных баллистических ракет, Московский институт теплотехники работает над оснащением «Тополей-М» разделяющимися головными частями индивидуального наведения. Возможно, результатом этих работ является РС-24 «Ярс». Проходят испытания мобильного варианта этого комплекса, размещённого на шасси восьмиосного тягача МЗКТ-79221.

Высокая устойчивость ракеты 15Ж65 к воздействию систем ПРО потенциального противника достигается за счёт:

Сокращения по времени и протяжённости активного участка путём крайне быстрого разгона ракеты. Время разгона до конечной скорости (свыше 7 км/с) составляет менее 3 мин.

Возможности ракеты маневрировать на активном участке, усложняющей решение противником задачи перехвата, а также совершать программный манёвр при прохождении облака ядерного взрыва

Защитного покрытия корпуса новой разработки, обеспечивающего комплексную защиту от поражающих факторов ядерного взрыва и оружия, основанного на новых физических принципах.

Комплекса преодоления ПРО, включающего пассивные и активные ложные цели и средства искажения характеристик головной части. ЛЦ неотличимы от боевых блоков во всех диапазонах электромагнитного излучения (оптическом, лазерном, инфракрасном, радиолокационном), позволяют имитировать характеристики боевых блоков практически по всем селектирующим признакам на внеатмосферном, переходном и значительной части атмосферного участка нисходящей ветви траектории полета боевых блоков ракеты, вплоть до высот 2 — 5 км; являются стойкими к поражающим факторам ядерного взрыва и излучению сверхмощного лазера с ядерной накачкой и пр. Впервые спроектированы ЛЦ, способные противостоять РЛС со сверхразрешением. Средства искажения характеристик головной части состоят из радиопоглощающего (совмещенного с теплозащитным) покрытия ГЧ, генераторов активных помех и пр. Радиолокационная заметность боевого блока снижена на несколько порядков, ЭПР составляет 0,0001 кв.м. Дальность его обнаружения снижена до 100 — 200 км. Оптическая — и ИК-заметность ББ предельно снижена за счёт эффективного охлаждения поверхности ББ на заатмосферном участке и снижению светимости спутного следа ББ на атмосферном участке, достигаемой в т.ч. за счёт впрыска в следовую область специальных жидких продуктов, снижающих интенсивность излучения. В результате принятых мер обеспечивается преодоление моноблочной ГЧ перспективной многоэшелонированной системы ПРО с элементами космического базирования с вероятностью 0.93 — 0.94. Высоко- и заатмосферный участок ПРО преодолевается с вероятностью 0.99, атмосферный — с вероятностью 0.93 — 0.95.

Ракета 15Ж65 оснащена термоядерной моноблочной БЧ мощностью 0.55 МГт. Проведены испытания МБР с РГЧ (от 3 до 6 разделяющихся головных частей мощностью 150 кт.) В перспективе планируется оснащение ракеты маневрирующей ГЧ (испытания которой также успешно проведены в 2005 г. и продолжаются), в связи с чем возможность перехвата ГЧ, по мнению российских специалистов, будет практически сведена к нулю.

Круговое вероятное отклонение — не более 200 м, что позволяет ГЧ полумегатонной мощности уверенно поражать сильнозащищённые точечные цели (в частности, КП и ШПУ). В силу ограниченного забрасываемого веса, ограничивающего мощность ЯБЧ, ракета «Тополь-М» в отличие от ракеты 15А18 «Воевода» (мощность моноблочной ГЧ которой составляла 20-25 МГт) имеет ограничения по осуществлению уничтожающего воздействия по крупной площадной цели.

Комплекс 15П165 мобильного базирования обладает уникальными характеристиками начальной выживаемости, способен функционировать скрытно и автономно в течение длительного периода времени. Площадь патрулирования комплекса — 250 000 кв.км.

Ракета «Тополь-М» унифицирована с ракетой «Булава» морского базирования, создаваемых для вооружения РПКСН проекта 955. Конкурентом «Булавы» является жидкостная МБР Р-29РМУ2 «Синева». Она существенно превосходит «Булаву» (как и все другие МБР) по энергомассовому совершенству, но уступает по важному для российских ракет морского базирования критерию — выживаемости на активном участке за счёт меньшей скорости разгона и большей уязвимости от лазерного оружия, свойственной жидкостным ракетам по сравнению с твёрдотопливными. Однако ракета «Булава», со стартовой массой около 37 тонн, существенно уступает по ударной мощи существующим более тяжёлым твёрдотопливным ракетам, в том числе ракете «Трайдент»-2 со стартовой массой 59 тонн. (БЧ «Булавы» — 6х150 кт, «Трайдент-2″ (теоретически) — 8х475 кт). Проект оснащения морской составляющей ядерных сил России ПЛАРБ с лёгкими баллистическими ракетами «Булава» подвергается критике специалистов, указывающих на необходимость вооружения отечественных ПЛАРБ высокотехнологичной твёрдотопливной БРПЛ Р-39УТТХ, испытания которой были свёрнуты в 90-х гг. и которая, в случае постановки на вооружение, не имела бы мировых аналогов среди БРПЛ по ударной мощи и лётно-техническим характеристикам.

источник

—

Давайте вспомним, что представляла из себя Система противоракетной обороны Москвы, а так же какой была (а может быть и есть) Система гарантированного ответного ядерного удара «Периметр»

Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия — http://infoglaz.ru/?p=19507

masterok.livejournal.com

Загрузка в шахту межконтинентальной баллистической ракеты «Тополь-М»

Место действия: 60-я Таманская ордена Октябрьской Революции Краснознамённая ракетная дивизия

Комплекс РТ-2ПМ2 «Тополь-М» (код РС-12М2, по классификации НАТО — SS-27 Sickle «Серп») — российский ракетный комплекс стратегического назначения с межконтинентальной баллистической ракетой, разработанный в конце 1980-х — начале 1990-х годов на базе комплекса РТ-2ПМ «Тополь».

Ракета комплекса «Тополь-М» является твёрдотопливной, трёхступенчатой. Предельная дальность — 11 000 км. Несёт один термоядерный боевой блок мощностью 550 кт. Базируется ракета как в шахтных пусковых установках (ШПУ), так и на мобильных пусковых установках. В шахтном варианте базирования принята на вооружение в 2000 году.

Стационарный комплекс «Тополь-М» включает в себя 10 межконтинентальных баллистических ракет, смонтированных в шахтных пусковых установках, а также командный пункт.

Основные характеристики:

Количество ступеней — 3

Длина (с ГЧ) — 22,55 м

Длина (без ГЧ) — 17,5 м

Диаметр — 1,81 м

Стартовая масса — 46,5 т

Забрасываемый вес 1,2 т

Вид топлива — твёрдое смесевое

Максимальная дальность — 11000 км

Тип головной части — моноблочная, ядерная, отделяемая

Количество боевых блоков — 1 + около 20 муляжей

Мощность заряда — 550 Кт

Система управления — автономная, инерциальная на базе БЦВК

Способ базирования — шахтный и мобильный

Мобильный комплекс «Тополь-М» представляет собой одну ракету, помещённую в высокопрочный стеклопластиковый транспортно-пусковой контейнер (ТПК), смонтированный на восьмиосном шасси МЗКТ-79221 высокой проходимости и конструктивно практически не отличается от шахтного варианта. Вес пусковой установки — 120 тонн. Шесть пар колес из восьми являются поворотными, что обеспечивает радиус поворота 18 метров.

Межконтинентальная ракета состоит из трёх ступеней с твёрдотопливными маршевыми двигателями. В качестве топлива используется алюминий, в роли окислителя выступает перхлорат аммония. Корпуса ступеней выполнены из композитов. Все три ступени оборудованы поворотным соплом для отклонения вектора тяги (решётчатые аэродинамические рули отсутствуют).

Система управления – инерциальная, на основе БЦВК и гиростабилизированной платформы. Комплекс высокоскоростных командных гироскопических приборов обладает улучшенными точностными характеристиками. Новый БЦВК обладает повышенной производительностью и стойкостью к воздействию поражающих факторов ядерного взрыва. Обеспечено прицеливание за счёт реализации автономного определения азимута контрольного элемента, установленного на гиростабилизированной платформе, с помощью наземного комплекса командных приборов, размещенного на ТПК. Обеспечена повышенная боеготовность, точность и ресурс непрерывной работы бортовой аппаратуры.

Метод старта — миномётный для обоих вариантов. Маршевый твёрдотопливный двигатель ракеты позволяет ей набирать скорость намного быстрее предыдущих типов ракет аналогичного класса, созданных в России и Советском Союзе. Это значительно затрудняет её перехват средствами ПРО на активном участке полёта.

Ложные цели неотличимы от боевых блоков во всех диапазонах электромагнитного излучения (оптическом, лазерном, инфракрасном, радиолокационном). Ложные цели позволяют имитировать характеристики боевых блоков практически по всем селектирующим признакам на внеатмосферном, переходном и значительной части атмосферного участка нисходящей ветви траектории полета боевых блоков ракеты, являются стойкими к поражающим факторам ядерного взрыва и излучению сверхмощного лазера с ядерной накачкой. Впервые спроектированы ложные цели, способные противостоять РЛС со сверхразрешением.

Высокая устойчивость ракеты 15Ж65 к воздействию систем ПРО потенциального противника достигается за счёт:

Сокращения по времени и протяжённости активного участка путём крайне быстрого разгона ракеты. Время разгона до конечной скорости (свыше 7 км/с) составляет менее 3 мин.

Возможности ракеты маневрировать на активном участке, усложняющей решение противником задачи перехвата, а также совершать программный манёвр при прохождении облака ядерного взрыва

Защитного покрытия корпуса новой разработки, обеспечивающего комплексную защиту от поражающих факторов ядерного взрыва и оружия, основанного на новых физических принципах.

Комплекса преодоления ПРО, включающего пассивные и активные ложные цели и средства искажения характеристик головной части. ЛЦ неотличимы от боевых блоков во всех диапазонах электромагнитного излучения (оптическом, лазерном, инфракрасном, радиолокационном), позволяют имитировать характеристики боевых блоков практически по всем селектирующим признакам на внеатмосферном, переходном и значительной части атмосферного участка нисходящей ветви траектории полета боевых блоков ракеты, вплоть до высот 2 — 5 км; являются стойкими к поражающим факторам ядерного взрыва и излучению сверхмощного лазера с ядерной накачкой и пр. Впервые спроектированы ЛЦ, способные противостоять РЛС со сверхразрешением. Средства искажения характеристик головной части состоят из радиопоглощающего (совмещенного с теплозащитным) покрытия ГЧ, генераторов активных помех и пр. Радиолокационная заметность боевого блока снижена на несколько порядков, ЭПР составляет 0,0001 кв.м. Дальность его обнаружения снижена до 100 — 200 км. Оптическая — и ИК-заметность ББ предельно снижена за счёт эффективного охлаждения поверхности ББ на заатмосферном участке и снижению светимости спутного следа ББ на атмосферном участке, достигаемой в т.ч. за счёт впрыска в следовую область специальных жидких продуктов, снижающих интенсивность излучения. В результате принятых мер обеспечивается преодоление моноблочной ГЧ перспективной многоэшелонированной системы ПРО с элементами космического базирования с вероятностью 0.93 — 0.94. Высоко- и заатмосферный участок ПРО преодолевается с вероятностью 0.99, атмосферный — с вероятностью 0.93 — 0.95.

Ракета «Тополь-М» унифицирована с ракетой «Булава» морского базирования, создаваемых для вооружения РПКСН проекта 955. Конкурентом «Булавы» является жидкостная МБР Р-29РМУ2 «Синева». Она существенно превосходит «Булаву» (как и все другие МБР) по энергомассовому совершенству, но уступает по важному для российских ракет морского базирования критерию — выживаемости на активном участке за счёт меньшей скорости разгона и большей уязвимости от лазерного оружия, свойственной жидкостным ракетам по сравнению с твёрдотопливными. Однако ракета «Булава», со стартовой массой около 37 тонн, существенно уступает по ударной мощи существующим более тяжёлым твёрдотопливным ракетам, в том числе ракете «Трайдент»-2 со стартовой массой 59 тонн. (БЧ «Булавы» — 6х150 кт, «Трайдент-2″ (теоретически) — 8х475 кт). Проект оснащения морской составляющей ядерных сил России ПЛАРБ с лёгкими баллистическими ракетами «Булава» подвергается критике специалистов, указывающих на необходимость вооружения отечественных ПЛАРБ высокотехнологичной твёрдотопливной БРПЛ Р-39УТТХ, испытания которой были свёрнуты в 90-х гг. и которая, в случае постановки на вооружение, не имела бы мировых аналогов среди БРПЛ по ударной мощи и лётно-техническим характеристикам.

topwar.ru

Тополь М фото видео ракетных войск стратегического назначения

Тополь М фото видео ракетных войск стратегического назначения, девиз дивизии ракетных комплексов «Тополь-М», «каждый пуск ракеты «Тополь-М» — на отлично!» Предназначен для нанесения ответного и ответно — встречного удара. В конце статьи, как всегда видео.
В 1985 году на боевое дежурство заступил первый полк подвижных грунтовых ракетных комплексов РТ-2ПМ «Тополь», не путать с «М-кой», в сети фото обеих комплексов обычно встречается именно как «Тополь М», ниже по тексту есть фото, примерно с одного ракурса, на котором их можно сравнить. Для начала поговорим о более старом. Ну и подсказка как сходу отличить версии.

Вид защитной крышки ТПК и комплекса командных приборов ПГРК «Тополь», обрати внимание, нечто подобное на лючок на крышке, так вот на М-ке она на другой стороне.

Подвижность стала кардинальным решением проблемы скрытности действий и живучести межконтинентальных ракетных комплексов (весьма спорный вопрос, скрытность и подвижность при такой массе и габаритах, прежде всего привязанность к базе, сколько км он от нее отъедет, для него нужна дорога, причем неплохая, так что понятие «подвижный» весьма условно, при современных средствах космической разведки металлический объект длиной более 24 м, диаметром около 3,5 и высотой почти 5 м, к тому же выделяющий большое количество тепла и электромагнитного излучения, навряд ли, можно будет спрятать.
Комплекс который РЕАЛЬНО трудно, было отследить, назывался боевой железнодорожный ракетный комплекс (БЖРК) РВСН ликвидирован в 2005 году, гляньте кто был у руля страны в то время. Кстати нашими друзьями американцами, проблема пуска с ж\д платформы так и не была решена).

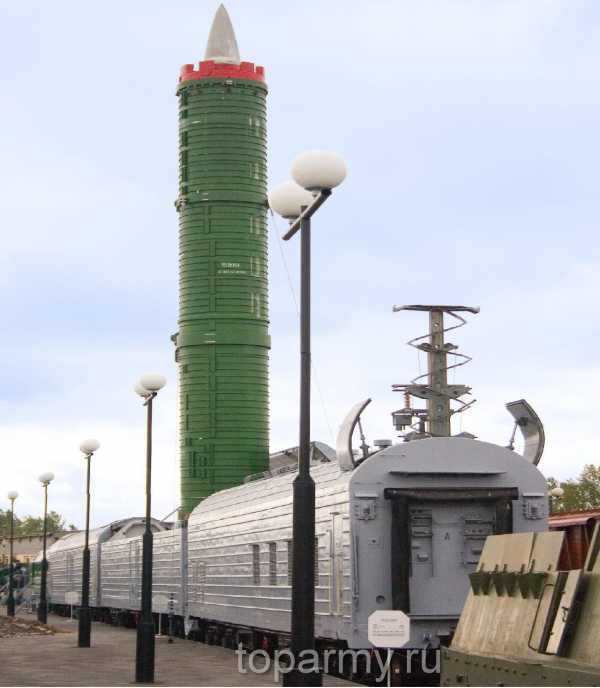

боевой железнодорожный ракетный комплекс фото

Тем не менее, распределение по случайному закону комплексов с высокой степенью боеготовности выводило их из-под «обезоруживающего» удара противника. Не зря «Тополь», получивший в США и НАТО обозначение SS-25 Sickle, вызвал там бурное беспокойство. Круто, мы знаем какие наши средства вызывают у НАТО «беспокойство». А что ты знаешь об их «игрушках»? Тамогавк крылатые ракеты морского базирования BGM-109 она же Томахок, кстати в черное море Donald Cook ничуть не таясь завез их под 60 штук (!), к слову радиус у них 2500 км, подробно об инциденте смотри Су 24 и эсминец дональд кук Donald Cook, ну а новейшие какие, на слуху пожалуй еще Трайдент, об ней чуть позднее И ЭТО ДАЛЕКО НЕ ВСЕ. Так что вскоре начались работы по созданию нового комплекса, точнее — системы комплексов различного типа базирования, да-да еще во времена СССР, так что как не крути, а ядерный щит все еще советский, корни так уж точно оттуда.

Ракетный комплекс «Тополь-М» на параде Победы. Москва, 2011 год, обрати внимание нет люка на защитной крышке

Постановлением Военно-промышленной комиссии от 9 сентября 1989 года задавалась опытно-конструкторская работа «Универсал» — трехступенчатая твердотопливная межконтинентальная баллистическая ракета для подвижного и стационарного (шахтного) комплексов. Работы предполагали кооперацию Московского института теплотехники (головного разработчика подвижного комплекса «Тополь») и днепропетровского КБ «Южное» (традиционного разработчика шахтных МБР). Но распад СССР сделал кооперацию невозможной. В 1992 году было решено использовать наработки по «Универсалу» для создания комплекса «Тополь-М» повышенной боеготовности и точности стрельбы. В феврале 1993 года появился указ Президента РФ о разработке модернизированного комплекса «Тополь-М». Будучи глубокой модернизацией существующего комплекса, он не нарушал бы действующие международные соглашения, но позволил бы в долгосрочной перспективе сохранять боеготовность и эффективность Ракетных войск стратегического назначения.

В связи с этим большое внимание уделялось возможности преодоления перспективной противоракетной обороны потенциального противника (который оставался прежним, ясен пень, имеем в виду не потенциал, а противника). Комплекс рассчитывался на нанесение ответного и ответно-встречного удара, то есть должен был сохранять возможность успешного пуска даже при воздействии поражающих факторов ядерного взрыва, прохождения через атмосферный «ядерный зонтик». Требовалось длительное боевое дежурство в различных степенях готовности.

Эшелонированная система охраны ракетного комплекса «Тополь-М», количество задействованных сил охраны, держится в секрете и постоянно меняется

Кому интересно можно посмотреть «Ракеты (ПГРК) РС-24 Ярс», машинка покруче «тополька», самое известное отличие многоголовость. Там есть и видео запуска , подробно показаны машины системы управления, сопровождения и охраны. Они у обеих ПГРК сходны.

Возвращаемся к «тополю». Головным разработчиком оставался Московский институт теплотехники, где работы возглавлял генеральный конструктор Б. Н. Лагутин, а с 1997 года — Ю. С. Соломонов. Ядерный заряд создавался под руководством Г. Н. Дмитриева в РФЯЦ-НИИ экспериментальной физики (г. Арзамас-1б), система управления — в НПО автоматики и приборостроения (г. Москва) под руководством В. Л. Лапыгина и Ю. В. Трунова, заряды твердого смесевого топлива двигателей — в Федеральном центре двойных технологий «Союз» (г. Дзержинский МО) под руководством 3. П. Пака и Ю. М. Милехина, графитовые и композитные элементы конструкции — в ЦНИИ Спецмаш, возглавляемом В. А. Барыниным, автоматизированная система боевого управления — в НПО «Импульс» под руководством Б. Г. Михайлова. Пусковая установка для подвижного варианта разрабатывалась волгоградским ЦКБ «Титан» под руководством В. А. Шурыгина, гидроприводы самоходных пусковых установок — ЦНИИ АГ под руководством В. Л. Солунина, доработку шахтных установок вело московское ОКБ «Вымпел» под руководством Д. К. Драгуна.

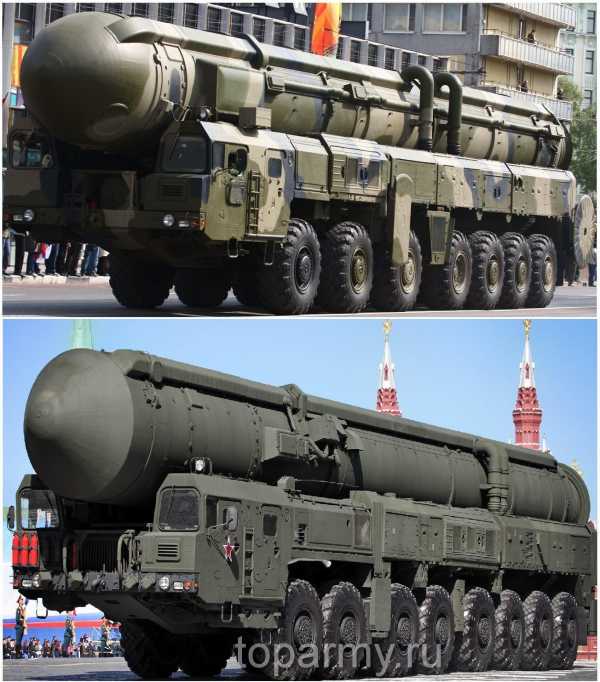

Сравнение ракетных комплексов Тополь и Тополь М, вид с одинакового ракурса фото

Использовались новые методики моделирования и экспериментальной отработки с сокращением числа опытных пусков.

Подвижный вариант комплекса получил индекс 15П165,
шахтный — 15П065,
сама ракета — 15Ж65.
«Тополь-М» получил обозначение РТ-2ПМ2, по международным договорам обозначается РС-12М2, в США и НАТО ему присвоили обозначение SS-27 Sickle В.

Работы сильно тормозились резким сокращением финансирования, распадом научных и производственных связей, уходом из «оборонки» квалифицированных кадров. Тем кто в те годы жил, помнят какой был бардак (и это слабо сказано). Тем не менее 20 декабря 1994 года на полигоне Плесецк произведен первый успешный пуск из шахтной пусковой установки. В 1995-1997 годах пуски продолжились. Шестой испытательный пуск ракеты был успешно произведен 8 декабря 1998 года. 27 декабря того же года на опытно-боевое дежурство под Татищево заступили первые «Тополь-М» в шахтном варианте — использованы переоборудованные шахты снимаемых с дежурства УР-1 ООН. 30 декабря 1998 года заступил на боевое дежурство первый полк «Тополь-М», не путай речь идет именно о шахтном варианте. Летом 2000 года шахтный вариант «Тополь-М» принят на вооружение. По окончании отработки шахтного варианта активизировались работы по подвижному комплексу.

Ракета комплекса «Тополь-М» стала первой серийной универсальной межконтинентальной ракетой наземного базирования, при этом в значительной степени унифицированной с РС-30 «Булава» морского базирования. Вот немного фото загрузки в шахту, действо к слову весьма впечатляющее. Ключевое слово унифицирована, по большей части ракету ассоциируют с подвижным грунтовым комплексом, как видите есть и шахтное базирование, пропорции соотношения мне неизвестны, но подвижек наверное будет поменьше.

Стационарный комплекс «Тополь-М» состоит из 10 межконтинентальных баллистических ракет находящихся в шахтах стационарного базирования, под управлением командного блока

20 сентября 2000 года подвижный вариант «Тополь-М» произвел первый пуск. 24 декабря 2004 подвижным «Тополь-М» успешно проведен последний испытательный пуск с космодрома Плесецк — головная часть ракеты достигла назначенной цели на полигоне Кура на Камчатке. Через два года в 2006-ом, первый дивизион подвижных «Тополь-М» (три комплекса) заступил на боевое дежурство. К началу 2011-го на боевом дежурстве, согласно открытым источникам, состояло 52 шахтных и 18 подвижных комплексов «Тополь-М». Серийное производство ракет наладило ГПО «Боткинский завод», пусковых установок подвижного варианта — Волгоградское ПО «Баррикады».
«Согласно Договору СНВ-1, масса, габариты и некоторые конструктивные особенности МБР «Тополь-М» жестко ограничены.«

Межконтинентальная баллистическая ракета легкого класса 15Ж65 имеет три маршевые твердотопливные ступени. Управление полетом первой ступени — поворотом центрального сопла, второй и третьей ступеней — поворотом частично утопленного в камеру сгорания сопла с раскладывающимся сопловым насадком. Для уменьшения массы ракеты корпуса ступеней типа «кокон» выполнены из композиционного материала, а сопла маршевых двигателей изготовлены из углерод- углеродного материала.
Система управления — автономная инерциальная, на основе бортовой цифровой вычислительной машины повышенной производительности и гиростабилизированной платформы, с улучшенными точностными характеристиками командных гироскопических приборов. Использована элементная база с повышенной надежностью и стойкостью к поражающим факторам ядерного взрыва. На наружную поверхность корпуса ракеты нанесено защитное покрытие, на корпус герметичного приборного отсека — специальное покрытие с высоким содержанием редкоземельных элементов, кабельная сеть полностью экранирована и защищена.

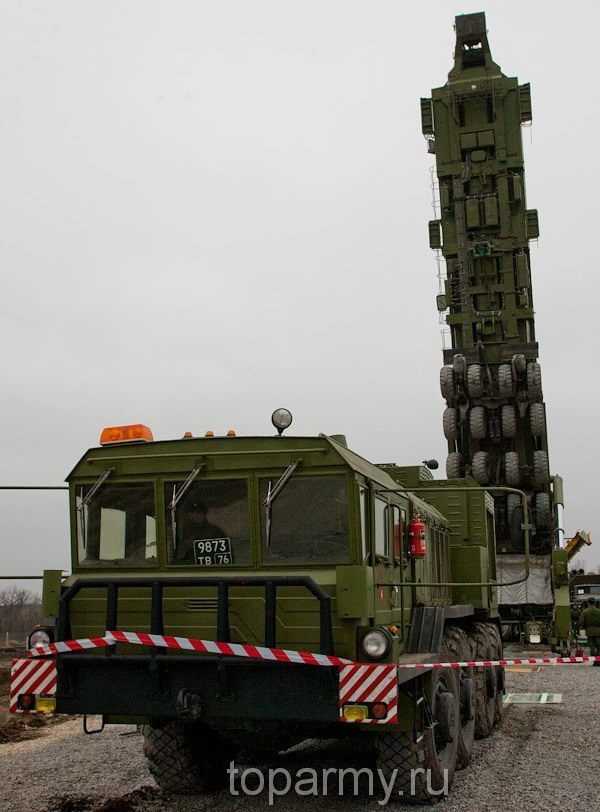

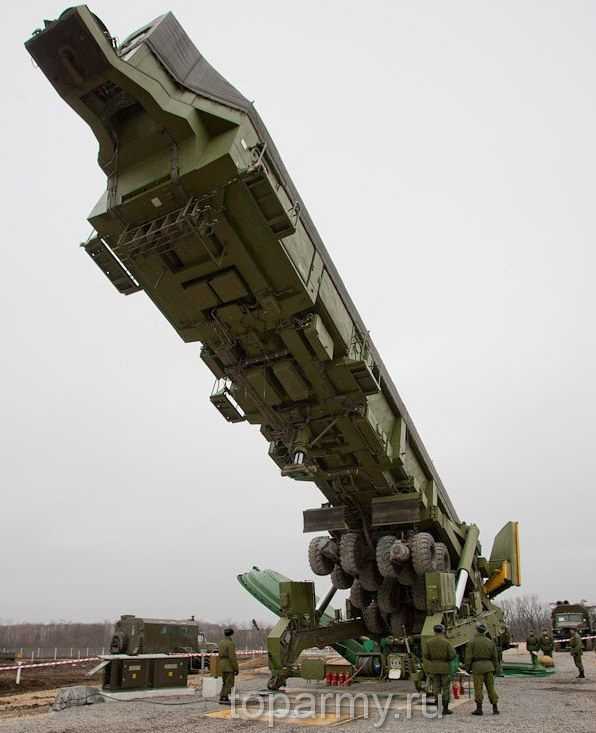

Фото комплекс 5-го поколения РТ-2ПМ2 «Тополь-М загрузка баллистической ракеты в шахту, дальность доставки заряда 11 000 км

Ракета принята с моноблочной отделяемой головной частью с высокоскоростным термоядерным боевым блоком мощностью 550 кт в тротиловом эквиваленте. Комплекс средств преодоления ПРО включает пассивные и активные ложные цели, а также средства искажения характеристик. При этом ложные цели трудно отличимые от боевого блока в различных диапазонах электромагнитного излучения на внеатмосферном, переходном и значительной части атмосферного участка нисходящей ветви траектории, не селектируются РЛС со сверхразрешением. Средствами искажения характеристик головной части служат радиопоглощающее покрытие (совмещено с теплозащитным), аэрозоли, создающие инфракрасное излучение, генераторы активных радиопомех. В числе возможных средств ПРО учитывалось и оружие на новых принципах — например, лазеры с ядерной накачкой. Она поставляется и хранится в транспортно-пусковом контейнере (ТПК), в пусковых установках 15П765-35 либо 15П765-60 и унифицированный командный пункт высокой защищенности типа 15В222, также установленный в шахте на амортизированном подвесе.

Фото Тополя М стационарного комплекса, Тополь-М» унифицирована с ракетой «Булава» морского базирования, их конкурент «Синева»

Ракета подвижного грунтового ракетного комплекса размещается в высокопрочном стеклопластиковом ТПК, конструктивно аналогичным металлическому. Базой для автономной пусковой установки 15У175 грунтового комплекса послужило специальное полноприводное восьмиосное шасси МЗКТ-79221 (МАЗ-7922) с 800-сильным дизельным двигателем и шестью поворотными парами колес. Шасси отличается повышенной проходимостью, хорошей поворотливостью (радиус поворота 18 м при длине машины 22 м). Система неполного вывешивания позволяет развертывать пусковую установку на мягких грунтах. Установка снабжена навигационной аппаратурой повышенной точности, средствами маскировки в различных диапазонах. Также на колесных шасси повышенной проходимости выполнены подвижный командный пункт и машина обеспечения боевого дежурства.
В шахтном варианте в металлических ТПК устанавливаются в имеющиеся шахты ракет, снимаемых с боевого дежурства.

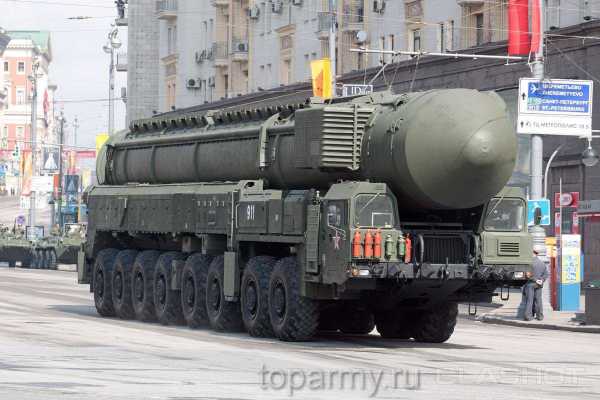

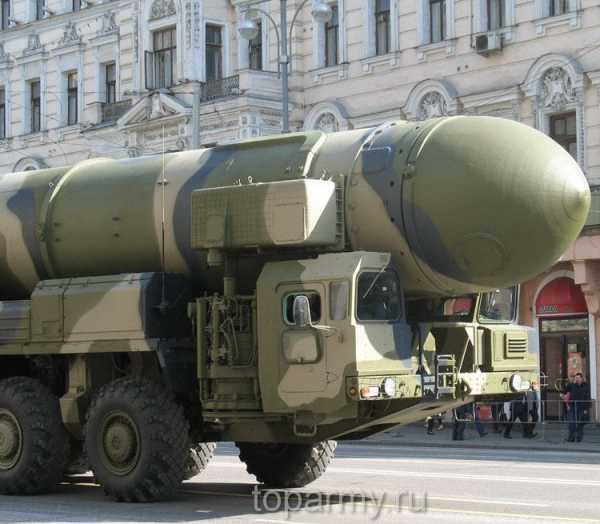

Тополь М фото на параде Победы. Москва, 2011год

Стартовая масса, кг: 47100
Максимальный диаметр ступени, мм: 1 -й — 1860, 2-й — 1610, 3-й – 1580
Полная длина, мм: 22 700
Длина ракеты без головной части, мм: 17 500
Тяга двигателя ступени, т: 1-й — 90,8, 2-й — около 50,3-й — около 25
Диаметр пускового контейнера, мм: 1950-2050
Максимальная дальность стрельбы, км: 11 000
Боевая часть — моноблочная, термоядерная, мощность кт: 550
Масса боевой части, кг: 1200 Самоходная пусковая установка: 15У175
Масса самоходной пусковой установки с ракетой, кг: 120 000
Максимальная скорость хода, км/ч: 45. Запас хода, км: 500

Тополь М фото видео ракетных войск стратегического назначения испытания
Шахтный комплекс включает 10 ракет, в пусковых установках 15П765-35 либо 15П765-60 и унифицированный командный пункт высокой защищенности типа 15В222, также установленный в шахте на амортизированном подвесе.
Ракета подвижного грунтового ракетного комплекса размещается в высокопрочном стеклопластиковом ТПК, конструктивно аналогичным металлическому. Базой для автономной пусковой установки 15У175 грунтового комплекса послужило специальное полноприводное восьмиосное шасси МЗКТ-79221 (МАЗ-7922) с 800-сильным дизельным двигателем и шестью поворотными парами колес. Шасси отличается повышенной проходимостью, хорошей поворотливостью (радиус поворота 18 м при длине машины 22 м).

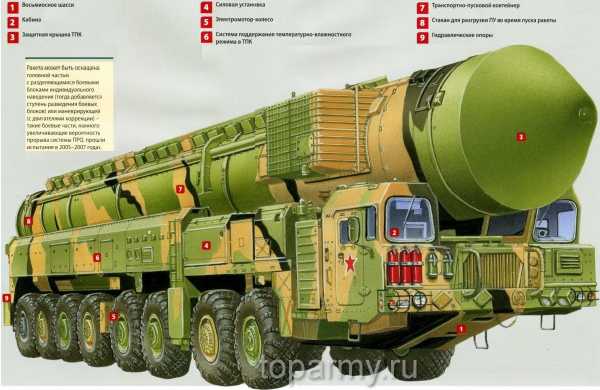

Устройство и компоновка ракетного комплекса Тополь М

Система неполного вывешивания позволяет развертывать пусковую установку на мягких грунтах. Установка снабжена навигационной аппаратурой повышенной точности, средствами маскировки в различных диапазонах. Также на колесных шасси повышенной проходимости выполнены подвижный командный пункт и машина обеспечения боевого дежурства.
В шахтном варианте ракеты в металлических ТПК устанавливаются в имеющиеся шахты ракет, снимаемых с боевого дежурства.

Комплекс РТ-2ПМ2 Созданный «Тополь-М» на базе комплекса РТ-2ПМ «Тополь»

Пуск Тополь М фото видео ракетных войск стратегического назначения

пуск ракеты тополь

Применение «Тополь-М» можно рассмотреть на примере подвижного грунтового комплекса. Как и его предшественник, он может производить пуск ракеты из любой точки позиционного района, как с маршрута боевого патрулирования, так и во время стоянки из гаражных укрытий с раздвигающейся крышей. Наземный комплекс командных приборов, размещенный на ТПК ракеты «Тополь-М», обеспечивает прицеливание за счет реализации автономного определения азимута контрольного элемента, установленного на гиростабилизированной платформе. Перед пуском ТПК поднимается в вертикальное положение. Вот как и обещал нарезал небольшое видео, смотрим, если не лень можно «лайкануть».

Заодно можно глянуть, презентацию канальчика на ютубе, где ну просто море различных пусков ракет.

Старт ракеты — «минометный». Двигатель первой ступени включается после выхода ракеты из контейнера. Увеличение мощности твердо-топливных зарядов позволило увеличить забрасываемую массу и сократить длительность и высоту активного участка траектории, тем самым затруднив противнику перехват. Предусмотрен программный маневр на старте при прохождении облака ядерного взрыва. Вместе с описанными средствами защиты это позволяет производить пуск даже после ядерного воздействия по соседним объектам комплекса и при блокировании позиционного района высотным ядерным взрывом. После окончания активного участка головная часть совершает полет по баллистической траектории. Круговое вероятное отклонение составляет 200 м. В сочетании с мощностью боевого блока это позволяет поражать любые малогабаритные высокопрочные стратегические цели.

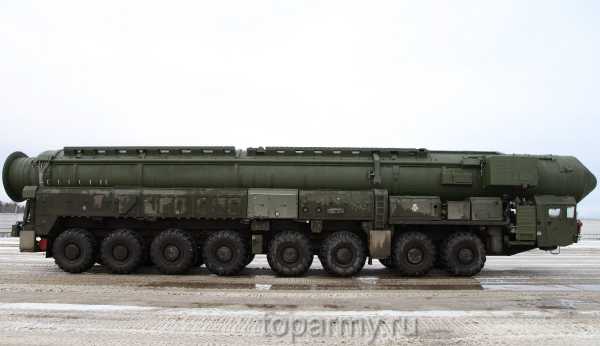

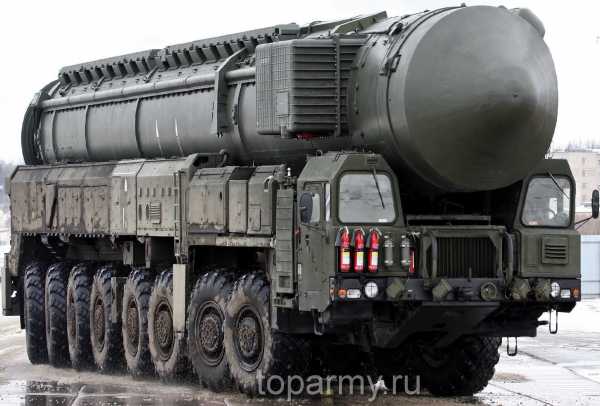

Подвижный грунтовый ракетный комплекс «Тополь-М» ракетных войск стратегического назначения фото

Ракета может быть оснащена головной частью с разделяющимися боевыми блоками индивидуального наведения (тогда добавляется ступень разведения боевых блоков) или маневрирующей (с двигателями коррекции) — такие боевые части, намного увеличивающие вероятность прорыва системы ПРО, прошли испытания в 2005-2007 годах. Так, что же в нейзамечательного.

Время работы двигателя первой ступени — 60 с, второй — 64 с, третьей — 56 с. Таким образом, ракета набирает максимальную скорость за три минуты. Что считается крайне быстрым разгоном
При прохождении облака ядерного взрыва, совершает программный манёвр, активно маневрирует на отрезке перехвата.
Защитное покрытие корпуса ракеты, обеспечивает защиту от поражающих факторов ядерного взрыва и… внимание оружия, основанного на новых физических принципах (кто знает прошу осветить про что идет речь?).
При преодолении средств ПРО, может осуществлять запуск пассивных и активных ложных целей по своим характеристикам при облучении различными типами обнаружения, не отличимыми от боевых. Заметность снижена на порядок, предполагаемая дальность обнаружения ракеты на подходе к цели около 100-200 км.
Ракета унифицирована с знаменитой ракетой морского базирования «Булавой», многие выпуски новостей посвящены именно «Булаве» стартовая масса 37 тонн. Но она уступает по ударной мощи более тяжёлым твёрдотопливным ракетам, к примеру такой как «Трайдент»-2 стартовая масса 59 тонн. (Сравним боевая часть «Булавы» — 150кт х 6, теоретически «Трайдент-2″— 8х475 кт). Некоторые спецы, подвергают критике, оснащение морской составляющей лёгкими баллистическими ракетами типа «Булава», указывая на необходимость создания твёрдотопливной БРПЛ Р-39УТТХ, испытания по ней были прекращены в 90-х гг. если бы дело дошло до постановки на вооружение, она бы не имела мировых аналогов по ударной мощи и ЛТХ среди баллистических ракет подводных лодок.

toparmy.ru

Межконтинентальная баллистическая ракета Тополь-М» (РС-12М2) 2000

В конце 1993 года Россия заявила о разработке новой отечественной ракеты, призванной стать основой перспективной группировки ракетных войск стратегического назначения. Разработка ракеты РС-12М2, получившей название «Тополь-М», ведется российской кооперацией предприятий и конструкторских бюро. Головным разработчиком ракетного комплекса является Московский институт теплотехники.

Ракета «Тополь-М» создается как модернизация МБР РС-12М. Условия модернизации определены Договором СНВ-1, согласно которому новой считается ракета, отличающаяся от существующей (аналога) по одному из следующих признаков:

числу ступеней;
виду топлива любой из ступеней;
стартовой массе более чем на 10%;
длине либо собранной ракеты без головной части, либо по длине первой ступени ракеты более чем на 10%;
диаметру первой ступени более чем на 5%;
забрасываемому весу более чем на 21% в сочетании с изменением длины первой ступени на 5% или более.
Таким образом, массово-габаритные характеристики и некоторые особенности конструктивного исполнения МБР «Тополь-М» жестко ограничены.

Этап государственных летных испытаний ракетного комплекса «Тополь-М» проходил на 1-ГИК МО. В декабре 1994 года состоялся первый пуск из шахтной пусковой установки. 28 апреля 2000 Госкомиссия утвердила акт о принятии на вооружение РВСН РФ межконтинентальной баллистической ракеты «Тополь-М».

Дислокация частей полк в Татищево (Саратовская область) (с 12 ноября 1998), в/ч на Алтае (ок. поселка Сибирский, Первомайский район, Атайский Край). Первые две ракеты «Тополь-М» /РС-12М2/ были поставлены на опытно-боевое дежурство в Татищево в декабре 1997 года после проведения четырех испытательных пусков, а 30 декабря 1998 года первый полк из 10 ракет этого типа заступил на боевое дежурство.

Производителем ракет «Тополь-М» является ГП «Воткинский машиностроительный завод». Ядерный боезаряд создан под руководством Георгия Дмитриева в «Арзамасе-16».

Ракета РС-12М2 «Тополь-М» унифицирована с перспективными ракетами «Булава», создаваемыми для вооружения атомных подлодок стратегического назначения проекта 955.

На западе комплекс получил обозначение SS-X-27.

Состав:

В процессе боевого дежурства ракета «Тополь-М» находится в транспортно-пусковом контейнере. Она эксплуатируется в составе стационарного (в шахтных пусковых установках) и мобильного комплексов. При этом в стационарном варианте используются шахтные пусковые установки (ШПУ) ракет, снимаемых с вооружения или уничтожаемых в соответствии с Договором СНВ-2. Стационарная группировка создается путем переоборудования ШПУ МБР среднего класса 15А35 (разработка ОКБ «Вымпел») и МБР тяжелого класса 15А18М (разработка ОКБ КБСМ).

В соответствии с договором СНВ-2 допускается переоборудование 90 ШПУ ракет 15А18 под ракету «Тополь-М», при обеспечении гарантий невозможности установки в такую переоборудованную ПУ тяжелых МБР. Доработка этих ШПУ включает заливку 5м слоя бетона на дно шахты, а также установку специального ограничительного кольца в верхней части пусковой установки. Внутренние габариты шахты тяжелой ракеты избыточны для размещения ракеты «Тополь-М», даже с учетом заливки нижней части ПУ бетоном. Масса ракеты «Тополь-М», ее наружный диаметр и длина меньше массово-геометрических размеров ракеты 15А18М соответственно примерно в 5, 1,5 и 1,5 раза. Чтобы сохранить и применить при переоборудовании агрегаты и системы тяжелой ШПУ, потребовалось провести целый ряд комплексных исследований схемы нагружения ШПУ при ЯВ и старте, системы обслуживания, влияния на газодинамику старта большого внутреннего свободного объема шахты, ограничительного кольца и массивной и крупногабаритной крыши, вопросам загрузки ТПК с ракетой в ПУ и др. При этом ТПК с ракетой должны быть унифицированы для обоих видов ШПУ.

Ресурсосберегающая технология при создании серийных ПУ предусматривает сохранение защитной крыши, барбета, барабана, шахтного ствола с днищем непосредственно на объекте и повторное использование большей части оборудования ПУ 718 приводов защитной крыши, системы амортизации, лифтов и др. оборудования после их демонтажа, отправки на заводы-изготовители, проведения РВР на заводах с испытаниями на стендах. Проблема реализации ресурсосберегающей технологии тесно связана с установлением новых гарантийных сроков для повторно используемого оборудования, в том числе и для шахтного ствола. Размещение ракет «Тополь-М» в доработанные таким образом существующие ШПУ позволяет существенно сократить затраты на разработку и развертывание комплекса.

Успешные летные испытания позволили Государственной комиссии рекомендовать принятие на вооружение в составе ракетного комплекса ШПУ, переоборудованную из ШПУ тяжелых ракет и уже летом 2000 г. такой комплекс указом Президента РФ был принят на вооружение.

При создании систем и агрегатов мобильной пусковой установки, комплекса «Тополь-М» использованы принципиально новые технические решения. Так, система неполного вывешивания дает возможность развертывать ПУ «Тополь-М» даже на мягких грунтах. Улучшены проходимость и маневренность установки, что повышает ее живучесть. «Тополь-М» способен производить пуски из любой точки позиционного района, а также обладает улучшенными средствами маскировки как против оптических, так и других средств разведки.

Перевооружение частей РВСН проводится с использованием уже имеющейся инфраструктуры. Мобильный и стационарный варианты полностью совместимы с существующей системой боевого управления и связи.

Характеристики РК «Тополь-М» позволяют значительно повысить готовность РВСН к выполнению поставленных боевых задач в любых условиях, обеспечивать маневренность, скрытность действий и живучесть частей, подразделений и отдельных пусковых установок, а также надежность управления и автономное функционирование в течение длительного времени (без пополнения запасов материальных средств). Почти в два раза увеличена точность прицеливания, в полтора раза увеличена точность определения геодезических данных, в два раза сокращено время подготовки к пуску.

В отличие от своего предшественника «Тополя» у РС-12М2 «Тополь-М» нет решетчатых стабилизаторов и рулей, а мощность смесевого твердотопливного заряда гораздо выше. Ракеты оснащены моноблочными боеголовками, но, в отличие от всех других стратегических ракет, могут быть в кратчайший срок переоснащены разделяющимися головными частями индивидуального наведения.

Главные достоинства РК «Тополь-М» заключаются в особенностях полета и боевой устойчивости при проникновении сквозь системы возможной противоракетной обороны противника. Три маршевых твердотопливных двигателя позволяют ракете набирать скорость намного быстрее всех предыдущих типов ракет. Более высокая энергетика ракеты позволяет снизить эффективность ПРО на активном участке траектории. Кроме того ракета РС-12М2 несет целый комплекс средств прорыва ПРО больше, чем американская МX с 10 боеголовками.

Для «Тополя-М» создана маневрирующая головная часть, что не позволяет осуществить ее перехват и уничтожение существующими и перспективными системами противоракетной обороны. По заявлению командующего ракетными войсками стратегического назначения Николая Соловцова, оснащение регулярных частей мобильными «Тополями-М» с новыми боеголовками должно начаться в 2006 году. В дальнейшем ежегодно в войска должны поступать до девяти пусковых установок. Параллельно новые боеголовки планируется установить на уже развернутые в количестве 40 единиц шахтные «Тополя-М» и перспективные морские ракеты «Булава», создаваемые для вооружения атомных подлодок.

Впрочем, «Тополь-М», видимо, не является идеальным комплексом; опора на него, как представляется, в значительной мере вызвана отсутствием альтернатив. В ходе дискуссии вокруг договора СНВ-2 в многочисленных публикациях были раскрыты его недостатки. В соответствии с этой информацией, «Тополь» имеет сравнительно небольшую скорость и низкую защищенность, что ограничивает его возможность по выходу из-под удара при коротком времени предупреждения и делает его уязвимым для поражающих факторов ядерного взрыва, таких как ударная волна. Хотя «Тополь-М», судя по всему, удалось усовершенствовать, его весогабаритные характеристики близки к «Тополю», а это ставит объективные пределы на пути преодоления указанных выше недостатков.

9 февраля 2000 г. в 15:59 мск боевым расчетом Ракетных войск стратегического назначения РФ (РВСН) с 1-го Государственного испытательного космодрома «Плесецк» осуществлен успешный испытательный пуск межконтинентальной баллистической ракеты «Тополь-М». Пуск МБР «Тополь-М» (РС-12М2) произведен по боевому полю Кура, расположенному на Камчатке. Ракета поразила учебную цель в заданном районе.

20 сентября 2000 г. произведен первый пуск ракеты РС-12М2 с мобильной пусковой установки.

20 апреля 2004 г. в 21:30 мск совместными боевыми расчетами РВСН и Космических войск России с космодрома Плесецк осуществлен очередной испытательный пуск межконтинентальной баллистической ракеты (МБР) «Тополь-М» с самоходной пусковой установки по плану летных испытаний в интересах РВСН. Это был первый за последние 15 лет пуск в район акватории Гавайских островов дальностью более 11 тысяч километров.

24 декабря 2004 г. осуществлен успешный испытательный пуск ракеты «Тополь-М» с мобильной пусковой установки. Пуск был произведен в 12:39 мск из района полигона Плесецк. Головная часть ракеты достигла назначенной цели на полигоне Кура на Камчатке в 13:03 мск. Произведенный пуск стал четвертым и заключительным пуском ракеты мобильного варианта комплекса Тополь-М, проведенным в рамках испытаний комплекса.

1 ноября 2005 г. с полигона «Капустин Яр» в Астраханской области был проведен успешный испытательный пуск ракеты РС-12М1 «Тополь-М» с маневрирующей головной частью. Этот запуск стал шестым в рамках испытания системы, создаваемой для преодоления американской противоракетной обороны. Пуск был произведен по расположенному в Казахстане десятому испытательному полигону Балхаш (Приозерск).

za-cccp.narod.ru
