ракета, баллистическая, тактико-технические характеристики (ТТХ), радиус поражения, история создания

На протяжении десятилетий единственным оружием, способным поражать важные объекты в тылу противника, оставалась артиллерия особой мощности. Однако развитие ракетного оружия в годы после Второй Мировой войны привело к появлению такой его разновидности, как тактические ракеты.

Относительно небольшая дальность пуска была гораздо выше дальности стрельбы артиллерии, боевая часть мощнее снарядов, а пусковые установки при этом сохраняли мобильность. Одним из типичных и известных представителей тактических ракет является «Точка-У», доставшаяся России в наследство от СССР.

История создания

Одной из первых советских тактических ракет, батареи которых придавались мотострелковым и танковым дивизиям, стала «Луна». Эта довольно простая неуправляемая ракета, оснащённая твердотопливным двигателем, могла забросить осколочно-фугасный заряд массой в 350 кг на дальность свыше 45 км. Точность при этом была удручающей – допускалось километровое отклонение от цели. Частично проблему точности решало применения ядерной боевой части.

Комплекс точка У

Комплекс «Луна» был принят на вооружение в 1960 году, а работы по созданию нового, более современного ТРК стартовали в 1968 году. Изделие получило кодовое название «Точка» и индекс ГРАУ 9К79.

Производство началось в 1973 году, а спустя 10 лет после начала боевого дежурства «Точек» появилась модернизированная ракета «Точка-У» (9К79-1) с увеличенной дальностью полёта.

В НАТО этому комплексу присвоили обозначение SS-21 Scarab («Scarab» — скарабей, «SS» — сокращение от «surface-to-surface» — «поверхность-поверхность»).

Описание конструкции

Главная часть комплекса «Точка-У» — ракета 9М79-1. Она 1-ступенчатая, состоит из ракетной части, включающей в себя двигатель и приборы управления, и головной части – собственно боевого заряда. Двигатель – твердотопливный, с одним составным соплом. Топливный заряд при старте поджигается пиропатронами, соединёнными с воспламенителем.

В хвостовом отсеке, служащем обтекателем сопла, находится турбогенератор, обеспечивающий приборы электроэнергией во время полёта. Там же размещено оперение – складывающиеся крылья, газоструйные и аэродинамические рули. По сравнению с ранними образцами, на двигателе «Точки-У» было заново спроектировано сопло и использован другой топливный заряд.

Перед двигательной установкой находится приборный отсек. В нём находится система управления с цифровым вычислителем. Используется инерциальное наведение, устойчивое к средствам противодействия, причём траектория полёта корректируется не до момента отключения двигателя, а до момента достижения точки прицеливания. Из-за постоянного управления, кстати, ракета не считается баллистической. Аэродинамические рули управляются с помощью гидроприводов, газоструйные рули служат вспомогательным средством и используются только при наборе ракетой скорости.

Головные части соединяются с ракетной болтами, питание на ГЧ подается через кабель.

Основной тип боевой части – осколочно-фугасная 9Н123Ф. Она снаряжена 162 кг смеси гексогена и тротила. Для максимальной эффективности осколочного действия подрыв заряда происходит в воздухе, а ракета перед срабатыванием доворачивает на угол встречи, близкий к прямому. За счёт этого основная масса осколков равномерно разлетается в стороны. Площадь, накрываемая осколками, может доходить до 3 Га. Основная часть осколков при этом имеет массу до 20 г, а самые лёгкие – до 5 г.

Кассетная головная часть 9Н123К содержит 50 суббоеприпасов с индексом 9Н24. Каждый такой боевой элемент снаряжён 1,5 кг гексала и даёт до 316 осколков массой в среднем 7 г. Общая площадь поражения достигает 7 Га.

Точка У конструкция ракеты

Ракеты с кассетной боевой частью считались более эффективными, чем осколочно-фугасные. Так, предполагалось, что уничтожить артиллерийскую батарею (в том числе самоходную) может одна ракета с БЧ 9Н123К. Для поражения такой же цели осколочно-фугасными зарядами требовалось две ракеты. Если координаты цели определялись с меньшей точностью (до 150 м), штатный расход составлял две кассетные и четыре осколочные ракеты.

Существует вариант осколочно-фугасной боевой части, оснащённой радиолокационной головкой самонаведения. Такие ракеты предполагалось применять против радарных установок, на излучение которых они бы наводились.

Ядерные боевые части для «Точки-У» имели заряд мощностью до 100 (по другим данным – до 200) килотонн.

Ракеты с химическим зарядом несли в головной части 65 суббоеприпасов снаряжённых зоманом или газом VR.

Транспортно-пусковой установкой для комплекса «Точка-У» служит 6-колёсный вездеход-амфибия марки БАЗ-5921. Машина оснащается 6-цилиндровым дизелем, механической 5-скоростной коробкой передач. Передвижение по воде осуществляется с помощью водомётов, высокую маневренность обеспечивает наличие задней управляемой оси. Машина оснащалась средствами защиты от оружия массового поражения. Ракета приводилась в стартовое положение за 15 секунд.

Поскольку вся необходимая прицельная и пусковая аппаратура размещаются на борту автомобиля, даже одна пусковая установка может автономно произвести пуск и выполнить боевую задачу.

Тактический ракетный комплекс "Точка-У". Инфографика

В состав ракетных батарей также вошли транспортно-заряжающие машины на шасси БАЗ-5922 и транспортные автопоезда, состоящие из тягача ЗиЛ-131 и активного полуприцепа. Перегрузка ракеты с заряжающей машины на пусковую занимала от 15 до 30 минут. Все машины, входящие в состав комплекса (кроме автопоедов) авиатранспортабельными, перевозились обычно тяжёлыми самолётами АН-22 или Ил-76.

Боевое применение

Две-три пусковые машины составляли батарею, а три батареи – дивизион. До трёх дивизионов, в свою очередь, составляли бригаду. Тактические ракетные комплексы «Точка» стояли на вооружении Советского Союза и стран Варшавского договора.

После 1991 года в странах ОВД их начали выводить из эксплуатации, но в большинстве постсоветских стран они всё ещё находятся на вооружении.

На экспорт «Точки» поставлялись не очень активно – их имеют только некоторые арабские страны, конкретно – Сирия и Йемен. Кроме того, в КНДР производилась местная копия под названием KN-02.

Именно Йемен, кстати, стали первой страной, опробовавшей советские установки в бою. В 1994 году «Точки» участвовали в гражданской войне, а с 2018 года используются против сил Саудовской Аравии. Вообще основным полем применения этих тактических комплексов стали именно гражданские войны. Так, в конце 90-х годов российские войска использовали это оружие во второй чеченской кампании.

Точка У на параде

По некоторым докладам, украинские силы использовали на Донбассе минимум одну батарею пусковых установок. С 2014 года «Точки» применяются и сирийскими войсками.

Тактико-технические характеристики

Тактический ракетный комплекс «Точка-У» можно сравнить с двумя американскими аналогами. Первый – комплекс «Лэнс», разработанный одновременно с ранними модификациями «Точки». Второй – современная ракета ATACMS, запускаемая с пусковой установки РСЗО MLRS.

 9К79-1 «Точка-У»MGM-52 LanceMGM-168A ATACMS
Масса ракеты, т21,51,6
Масса боевой части, кг482454227
Дальность стрельбы, км12070-120270
Вероятное отклонение, м 9545020

Ракеты «Лэнс», служившие, в первую очередь, средством доставки ядерных зарядов, имели сравнительно низкую точность, а дальность сильно зависела от массы установленной боеголовки. С вооружения MGM-52 сняли вскоре после распада СССР.

Ракетный комплекс Точка-У

Пришедшее на смену «Лэнсу» представители семейства ATACMS имеют меньшую, по сравнению с «Точкой» массу боевой части, но большую дальность, а высокую точность им обеспечивает возможность наведения по данным спутниковой навигации. Исключение составляет ранняя (без спутникового наведения) модификация MGM-140A – её кассетная боевая часть имела массу в 560 кг, а дальность при этом составляла 165 км. Ядерные и химические заряды для семейства ATACMS не разрабатывались.

Несмотря на разработку и запуск в производство новых ракетных комплексов «Искандер», «Точка-У» остаётся грозной боевой силой.

В нём сочетаются большая мощность, достаточно высокая точность, сравнительно невысокая стоимость и традиционная для советской техники неприхотливость в эксплуатации. Если вспомнить, что разработка комплекса началась ещё в 60-е годы, то можно признать, что «Точка» по крайней мере некоторое время была лучшей в своём классе.

Видео

Тактическая ракетная «Точка»

В середине шестидесятых годов министерство обороны Советского Союза инициировало работы по созданию нового тактического ракетного комплекса с высокоточной баллистической ракетой. Подразумевалось, что боевой потенциал нового комплекса будет увеличен не за счет более мощной боевой части, а при помощи большей точности наведения. Испытания и эксплуатация предыдущих тактических ракетных комплексов подтвердили правильность такого подхода: более точная ракета могла бы уничтожать цели с большой эффективностью, даже не имея особо мощной боевой части.
Тактическая ракетная «Точка»

Пуск ракеты 9М79 «Точка» комплекса 9К79-1 «Точка-У», полигон Капустин Яр, 22.09.2011 г. (автор фото — Вадим Савицкий, http://twower.livejournal.com, http://militaryrussia.ru)

Разработка сразу двух новых ракетных комплексов началась в МКБ «Факел». За основу для ракеты «земля-земля» была взята зенитная ракета В-611 комплекса М-11 «Шторм» корабельного базирования. Первым появился проект «Ястреб». В нем предполагалось использовать радиоэлектронную систему наведения ракеты. В таком случае баллистический боеприпас совершал бы полет на активном участке траектории в соответствии с командами, посылаемыми с земли. Немного позже, в 1965 году, на базе «Ястреба» создали проект «Точка». От предыдущего ракетного комплекса «Точку» отличала система наведения. Вместо сравнительно сложной в производстве и эксплуатации радиокомандной предложили использовать инерциальную, как на нескольких предыдущих отечественных тактических ракетных комплексах.

Оба проекта МКБ «Факел» так и остались на стадии разработки и испытаний отдельных агрегатов. Ориентировочно в 1966 году вся документация по проектам была передана в коломенское Конструкторское бюро машиностроения, где работы продолжились под руководством С.П. Непобедимого. Уже на ранних стадиях проработки стало ясно, что наиболее удобным и перспективным вариантом тактического ракетного комплекса будет «Точка» с ракетой, оснащенной инерциальной системой наведения. Именно этот проект и получил дальнейшее развитие, хотя в дальнейшем был почти полностью переработан.

Активные работы по проекту начались в 1968 году, в соответствии с постановлением Совмина СССР от 4 марта. В новом проекте было задействовано около 120 предприятий и организаций, поскольку требовалось создать не только ракету, но и колесное шасси, пусковую установку, комплекс электронного оборудования и т.д. Основными разработчиками и производителями агрегатов комплекса «Точка» были ЦНИИ автоматики и гидравлики, создавший систему управления ракеты, волгоградский завод «Баррикады», сделавший пусковую установку, а также Брянский автомобильный завод, на колесном шасси которого в итоге были смонтированы все элементы комплекса.

Тактическая ракетная «Точка»

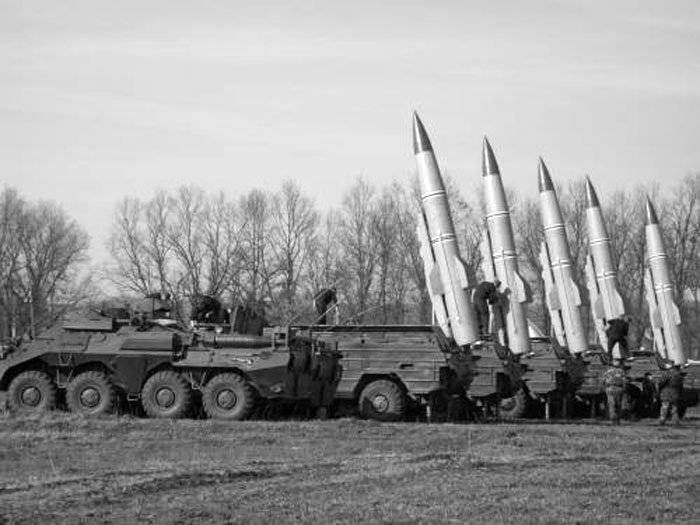

Ракетные комплексы 9К79-1 «Точка-У» с ракетами 9М79М «Точка» на учениях ракетно-артиллерийских подразделений 5-й общевойсковой армии Восточного военного округа, Сергеевский общевойсковой полигон, март 2013 г. Пуск ракет 9М79М «Точка» был условным. (http://pressa-tof.livejournal.com, http://militaryrussia.ru)

Стоит отметить, существовало два варианта пусковой установки. Первый был спроектирован самим КБ машиностроения вместе с ракетой и применялся только на полигонных испытаниях. Именно с таким агрегатом производились первые два испытательных пуска в 1971 году на полигоне Капустин Яр. Чуть позже начались испытания комплекса с применением боевых машин, оснащенных пусковой системой разработки конструкторов завода «Баррикады». Уже в 1973 году на Воткинском машиностроительном заводе началась сборка ракет. В том же году состоялись первые этапы государственных испытаний, по результатам которых в 1975 году ракетный комплекс «Точка» был принят на вооружение. Индекс ГРАУ комплекса – 9К79.

Основой комплекса «Точка» стала твердотопливная одноступенчатая ракета 9М79. Боеприпас длиной 6400 миллиметров и диаметром 650 имел решечатые рули размахом около 1350-1400 мм. Стартовая масса ракеты – две тонны, около полутора из которых приходилось на ракетный блок. Остальной вес боеприпаса был обусловлен 482-килограмовой боевой частью и системой управления. Разгон ракеты 9М79 на активном участке траектории осуществлялся однорежимным твердотопливным двигателем с топливом на основе каучука, алюминиевого порошка и перхлората аммония. Около 790 килограмм топлива выгорали за 18-28 секунд. Удельный импульс – около 235 секунд.

Инерциальная система наведения ракеты 9М79 имела в своем составе набор различной аппаратуры, как то командно-гироскопический прибор, дискретно-аналоговый вычислитель, датчик угловых скоростей и ускорения и т.п. Основа системы наведения – командно-гироскопический прибор 9Б64. На гиростабилизированной платформе этого прибора имелись средства ее выставления, а также два акселерометра. Данные со всех датчиков системы наведения передавались на вычислитель 9Б65, который автоматически просчитывал траекторию полета ракеты, сравнивал ее с заданной и при необходимости выдавал соответствующие команды. Корректирование траектории производилось при помощи четырех решечатых рулей в хвостовой части ракеты. При работающем двигателе также использовались газодинамические рули, находившиеся в потоке реактивных газов.

Поскольку боевая часть ракеты 9М79 не отделялась в полете, конструкторы предусмотрели управление на конечном участке траектории, что значительно увеличило точность попадания в цель. На этом этапе полета автоматика удерживала ракету в пикировании с углом в 80° к горизонту.

Тактическая ракетная «Точка»

Ракетные комплексы 9К79-1 «Точка-У» с ракетами 9М79М «Точка» на учениях ракетно-артиллерийских подразделений 5-й общевойсковой армии Восточного военного округа, Сергеевский общевойсковой полигон, март 2013 г. Пуск ракет 9М79М «Точка» был условным. (http://pressa-tof.livejournal.com, http://militaryrussia.ru)

Данные о цели вводились в систему наведения ракеты непосредственно перед пуском, до подъема ракеты в вертикальное положение. Контрольно-пусковая аппаратура 9В390 с электронной вычислительной машиной 1В57 «Аргон» рассчитывала полетное задание, после чего данные передавались на вычислитель ракеты. Интересен способ поверки гиростабилизированной платформы системы наведения. В ее нижней части имелась многогранная призма, которую использовала специальная оптическая система, размещенная на боевой машине. Через специальный иллюминатор в борту ракеты аппаратура определяла положение платформы и выдавала команды на его исправление.

На ранних стадиях проекта «Точка» предлагалось сделать самоходную пусковую установку на базе одной из машин Харьковского тракторного завода. Однако по результатам сравнения было выбрано плавающее шасси БАЗ-5921, созданное на Брянском автозаводе. На его основе создали боевую машину 9П129. Примечательно, что за установку всего целевого оборудования на колесное шасси отвечал не Брянский автозавод, а волгоградское предприятие «Баррикады». В серийном производстве пусковых установок и транспортно-заряжающих машин заняли Петропавловский завод тяжелого машиностроения.

Шестиколеская полноприводная самоходная пусковая установка 9П129 оснащалась 300-сильным дизельным двигателем. Такая силовая установка позволяла боевой машине с ракетой разгоняться до 60 километров в час по шоссе. На бездорожье скорость снижалась до 10-15 км/ч. При необходимости машина 9П129 могла пересекать водные преграды со скоростью до 10 км/ч, для чего использовались два водомета. При боевой массе с ракетой около 18 тонн самоходная пусковая установка была пригодна для перевозки военно-транспортными самолетами. Интересно оснащение отсека для ракеты. В передней его части самоходная пусковая установка имела специальный теплозащитный кожух, который предохранял боевую часть ракеты от перегрева или переохлаждения.

На подготовку к пуску с марша по нормативам отводилось не более 20 минут. Большая часть этого времени уходила на обеспечение устойчивости пусковой установки при пуске. Прочие процедуры были куда быстрее. Так, на передачу команд в систему управления ракеты требовалось менее секунды, а последующий подъем ракеты в вертикальное положение занимал всего 15 секунд, после чего ракета сразу могла стартовать. Вне зависимости от дальности до цели возвышение направляющей пусковой установки составляло 78°. При этом механизмы машины 9П129 позволяли доворачивать направляющую и ракету в горизонтальной плоскости на 15° вправо или влево от оси машины. Полет ракеты 9М79 на максимальную дальность в 70 километров занимал чуть более двух минут. За это время расчет из трех или четырех человек должен был перевести боевую машину в походное положение и уйти с позиции. На процедуру перезарядки отводилось 19-20 минут.

Тактическая ракетная «Точка»

Примерные проекции ракет В-611 (ЗРК «Волна»), В-614 «Точка», 9М79 «Точка», 9М79-1 «Точка-У» и разрез ракеты 9М79 (последние три с фугасными БЧ). 17.01.2010 г. рисунок основан на проекциях неизвестного автора с существенными правками размеров, пропорций и модификациями, http://military.tomsk.ru

Помимо ракеты и самоходной пусковой установки в состав комплекса «Точка» включили транспортно-заряжающую машину 9Т128 на базе брянского шасси БАЗ-5922. В грузовом отсеке этой машины имеется два ложемента для ракет с теплозащитными кожухами боевых частей. Погрузка ракет в транспортно-заряжающую машину и установка на пусковой направляющей осуществляются при помощи крана, которым оборудована 9Т128. При необходимости ракеты могут храниться в грузовом отсеке транспортно-заряжающей машины, но для длительного хранения рекомендуется использовать специальные металлические транспортные контейнеры. Для перевозки ракет или боевых частей в контейнерах используются транспортные машины 9Т222 или 9Т238, представляющие собой седельный тягач с полуприцепом. На одном полуприцепе можно разместить две ракеты или четыре боевые части.

В 1983 году на вооружение приняли комплекс «Точка-Р». От базового комплекса он отличался лишь ракетой с новой системой наведения. С ракетным блоком 9М79 совместили систему наведения 9Н915 с пассивной радиолокационной головкой самонаведения. Она способна захватывать излучающую цель на дальности около 15 километров, после чего ракета наводится на нее при помощи стандартных систем управления. Комплекс «Точка-Р» сохранил возможность применения ракет со стандартной инерциальной системой наведения.

В 1984 году стартовали работы по модернизации комплекса «Точка» с целью повышения его характеристик. Испытания обновленного комплекса 9К79-1 «Точка-У» начались летом 1986 года. В 1989 году он был принят на вооружение и поставлен в серийное производство. В ходе модернизации боевая машина комплекса претерпела некоторые изменения, прежде всего связанные с обновлением ракеты. В итоге полная масса самоходной пусковой установки 9П129-1, а затем и 9П129-1М увеличилась на 200-250 килограмм. Ракета 9М79-1 при модернизации получила новый двигатель с зарядом топлива в 1000 килограмм. Применение более эффективной топливной смеси позволило увеличить дальность полета до 120 километров.

Незадолго до модернизации комплекс «Точка» получил ракеты и боевые части новых типов. Таким образом, в настоящее время «Точка-У» может эксплуатировать следующие управляемые баллистические боеприпасы:
— 9М79. Базовая модель ракеты, появившаяся вместе с самим комплексом;
— 9М79М. Первая модернизация ракеты. Изменения затронули в основном технологическую часть производства. Кроме того, обеспечена совместимость с новой пассивной радиолокационной головкой самонаведения. В таком случае ракета носит название 9М79Р;
— 9М79-1. Ракета комплекса «Точка-У» с увеличенной дальностью полета;
-9М79-ГВМ, 9М79М-ГВМ, 9М79-УТ и т.п. Массогабаритные и учебно-тренировочные макеты боевых ракет. Производились с широким использованием их деталей, но часть агрегатов, такие как блок топлива, пиропатроны и т.п. заменялись имитаторами.

Номенклатура боевых частей для ракет «Точка» выглядит следующим образом:
— 9Н123. Осколочно-фугасная боевая часть сосредоточенного действия. Разрабатывалась вместе с ракетой 9М79 в конце шестидесятых годов. Несет 162,5 килограмма тротило-гексогеновой смеси и 14,5 тыс. полуготовых осколков. Боевая часть 9Н123 при взрыве разбрасывает осколки трех видов: шесть тысяч осколков весом около 20 грамм, четыре тысячи десятиграммовых и 4,5 тысячи поражающих элементов весом около пяти с половиной грамм. Осколки поражают цели на площади до трех гектаров. Также стоит отметить компоновку этой боевой части. Для равномерного поражения площади, из-за наклона последнего участка траектории полета ракеты, блок заряда взрывчатого вещества расположен под углом к оси боевой части;
— 9Н123К. Осколочная боевая часть с 50 суббоеприпасами. Каждый из них представляет собой осколочный элемент весом в 7,45 килограмм, около полутора из которых приходится на взрывчатое вещество. Каждый суббоеприпас разбрасывает на сравнительно малой площади по 316 осколков, но благодаря раскрытию кассеты на высоте около 2200-2250 метров одна боевая часть 9Н123К способна «засеять» осколками до семи гектаров. Суббоеприпасы стабилизируются в падении ленточными парашютами;
— Ядерные боевые части моделей 9Н39 мощностью 10 килотонн и 9Н64 мощностью не менее 100 кт (по другим данным, до 200 кт). К индексу ракет, оснащенных ядерными боевыми частями, добавлялась литера «Б» и соответствующая цифра. Так, боеголовка 9Н39 применялась на ракете 9М79Б, а 9Н64 – на 9М79Б1;
— Химические боевые части 9Н123Г и 9Н123Г2-1. Обе боевые части несут по 65 суббоеприпасов, снаряженных отравляющими веществами, V-газом и зоманом соответственно. Общая масса веществ составляла 60 килограмм для боевой части 9Н123Г и 50 для 9Н123Г2-1. Согласно разным источникам, общее количество произведенных химических боеголовок не превышает несколько десятков. К настоящему времени большая часть химических боевых частей утилизирована или готовится к уничтожению;
— Учебно-тренировочные головные части, предназначены для обучения личного состава работе с боевыми частями, оснащенными реальным боезарядом. Учебно-тренировочные блоки имеют такие же обозначения, как и боевые, но с литерами «УТ».

Тактическая ракетная «Точка»

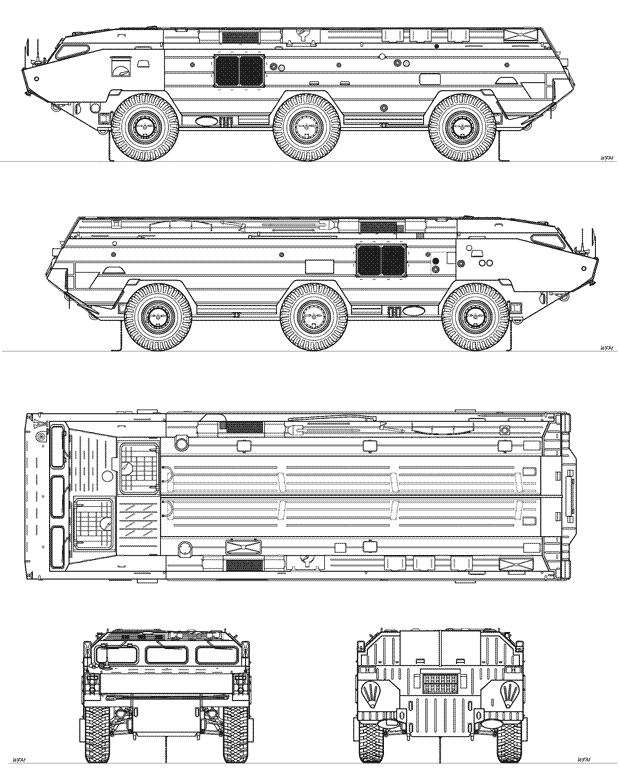

Самоходная пусковая установка 9П129М ОТР «Точка»

Тактическая ракетная «Точка»

Транспортно-заряжающая машина 9Т218 ОТР «Точка»

Тактическая ракетная «Точка»

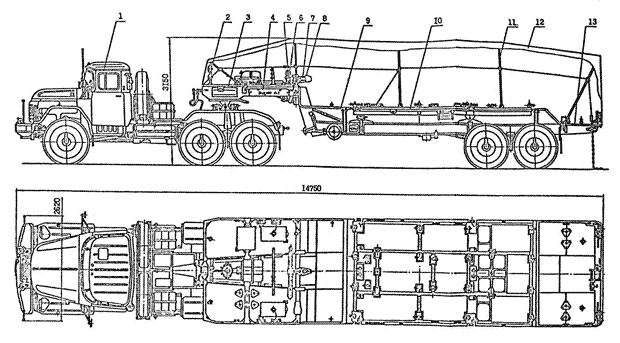

Транспортная машина 9Т238

Тактическая ракетная «Точка»

Компоновка ракеты «Точка» / «Точка-У» (схема с сайта http://rbase.new-factoria.ru)

Ракетные комплексы «Точка» начали поступать в войска уже в 1976 году. Всего через несколько лет первые такие системы отправились служить на базы, размещенные на территории ГДР. После вывода советских войск из Германии все комплексы «Точка» и «Точка-У», ввиду военно-политической обстановки, оказались сосредоточенными в европейской части страны. К моменту распада Советского Союза общее количество «Точек» всех модификаций приблизилось к трем сотням. В 1993 году эти тактические ракетные комплексы были показаны зарубежной публике, причем эта демонстрация имела вид настоящей боевой работы. Во время самой первой выставки вооружений и военной техники IDEX (Абу-Даби, Объединенные Арабские Эмираты) российские ракетчики провели пять пусков ракет комплекса «Точка-У» и поразили условные цели с максимальным отклонением не более 45-50 метров.

Позже, во время первой войны в Чечне некоторое количество «Точек» активно использовалось при обстреле позиций боевиков. Ракетные комплексы этого типа работали и во время второй чеченской войны, в 1999 и 2000 году. По разным данным, в ходе двух кавказских конфликтов было израсходовано не менее полутора сотен ракет с осколочно-фугасными боевыми частями. Подтвержденные сведения о применении кассетных боеголовок и боевых блоков других типов отсутствуют. Последнее на данный момент боевое применение комплексов семейства «Точка» относится к «Войне трех восьмерок» в августе 2008-го года. Зарубежные источники говорят о 10-15 запусках ракет по грузинским позициям и объектам.

Тактическая ракетная «Точка»

Дислокация дивизиона комплексов ОТР 9К79 «Точка-У» в Южной Осетии, 10 августа 2008 г. (http://www.militaryphotos.net)

Помимо России ракетными комплексами «Точка» располагают другие страны, прежде всего бывшие советские республики. Некоторое количество самоходных пусковых установок, вспомогательной техники и ракет осталось в Белоруссии, Украине, Казахстане, Армении и Азербайджане. Кроме того, некоторые из этих стран покупали или продавали оставшиеся «Точки», в том числе и друг другу. За пределами бывшего СССР ракетными комплексами «Точка» владеют Болгария (от нескольких единиц до нескольких десятков), Венгрия, Ирак, Северная Корея и некоторые другие страны. Существует мнение, что конструкторы КНДР тщательно изучили поставленные комплексы «Точка» и на их основе создали свою ракетную систему KN-2 Toska («Гадюка»).

В настоящее время в вооруженных силах России имеется не более 150 боевых машин 9П129 и ее модификаций, а также прочей техники комплексов «Точка», «Точка-Р» и «Точка-У». Несколько лет назад с завидной регулярностью появлялись слухи о возможном начале работ по модернизации ракетных комплексов, в результате которой они могли бы значительно увеличить свои боевые возможности. Фигурировало даже название такой модернизации – «Точка-М». Однако к концу прошлого десятилетия руководители министерства обороны решили отказаться от развития комплекса «Точка» в пользу более нового и перспективного 9К720 «Искандер». Таким образом, имеющиеся комплексы семейства «Точка» будут служить до истечения срока эксплуатации и израсходования имеющегося запаса ракет. Со временем они закончат свою службу и уступят место более новым тактическим ракетным комплексам.

Тактическая ракетная «Точка»

Ракета 9М79М «Точка» на учениях ракетно-артиллерийских подразделений 5-й общевойсковой армии Восточного военного округа, Сергеевский общевойсковой полигон, март 2013 г. Пуск ракет 9М79М «Точка» был условным. (http://pressa-tof.livejournal.com, http://militaryrussia.ru)

Тактическая ракетная «Точка»

Пуск ракеты 9М79-1 «Точка-У» ВС Казахстана на учениях «Боевое содружество-2011», полигон Сары-Шаган, сентябрь 2011 г. (фото — Григорий Беденко, http://grigoriy_bedenko.kazakh.ru/)

Тактическая ракетная «Точка»
Тактическая ракетная «Точка»

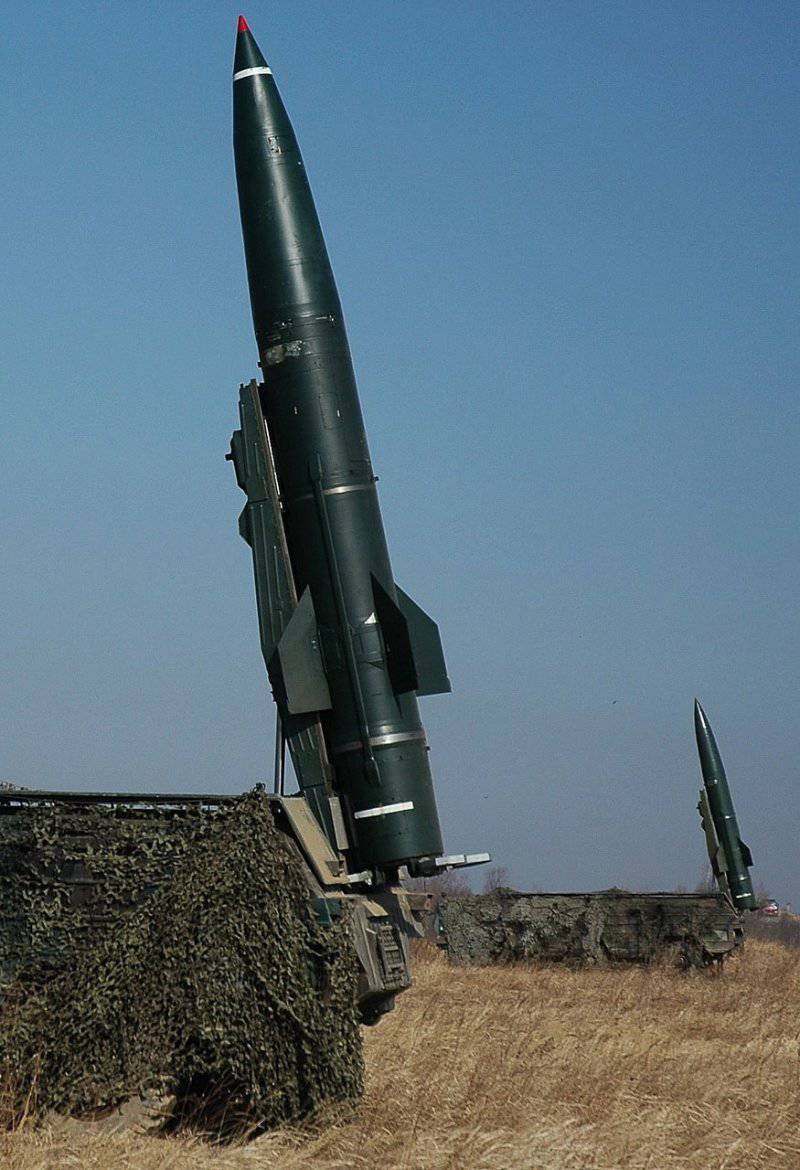

Установка «Точка-У» с ракетой «Точка» 152-й РБР на стрельбах на полигоне Павленково в Калининградской области, 08.10.2009 г. (фото из архива Konst, http://www.militaryphotos.net)

Тактическая ракетная «Точка»

Пуски ракет «Точка» осуществляет 308-й отдельный дивизион 465 ракетной бригады ВС Белоруссии, февраль 2012 г. (фото — Рамиль Насибулин, http://vsr.mil.by)

По материалам сайтов:
http://rbase.new-factoria.ru/
http://kap-yar.ru/
http://arms-expo.ru/
http://русская-сила.рф/
http://militaryrussia.ru/blog/topic-191.html

Характеристики ТТХ, Радиус Поражающего Действия Оружия, Скорость и Боевое Применение Баллистической Ракеты

29.04.2019

Виды современного ракетного оружия весьма многочисленны и разнообразны. Стратегические ракеты созданы для поражения целей, находящихся на расстоянии в десятки тысяч километров, и обычно несут ядерный заряд. Однако существуют и другие ракеты, задачей которых является поражение важных объектов, расположенных в ближайшем тылу противника. Такие ракеты называются тактическими и оперативно-тактическими. Они также могут иметь ядерную боевую часть (БЧ), но даже с обычной боеголовкой подобные ракеты представляют собой грозное оружие, способное значительно изменить ситуацию на локальном участке вооруженного конфликта.

Тактический ракетный комплекс Точка-УТактический ракетный комплекс Точка-У

В СССР умели делать не только стратегические межконтинентальные ракеты, способные уничтожать целые государства. Еще с 50-х годов прошлого столетия советские конструкторы занимались разработкой тактических и оперативно-тактических ракетных комплексов. Такие названия, как «Луна», «Ока», «Эльбрус» (это и есть знаменитый «Скад») были хорошо известны вероятному противнику. Одной из самых удачных советских разработок в данной области стал тактический ракетный комплекс «Точка» (а затем и «Точка-У»).

«Точка-У» и сегодня стоит на вооружении российской армии, кроме того, эта ракета используется в армиях еще нескольких стран мира.

Тактический ракетный комплекс Точка-УТактический ракетный комплекс Точка-У

История создания

Работы по созданию ракетного комплекса «Точка» начались в 1968 году. Именно в этом году увидело свет постановление Совмина СССР, согласно которому главным исполнителем работ назначалось КБ Машиностроения (г. Коломна), его руководителем в тот момент был талантливый советский оружейный конструктор Непобедимый.

Новый ракетный комплекс создавался для поражения важных объектов в тактическом тылу противника. Точность новой ракеты была задекларирована прямо в названии проекта – «Точка».

Тактический ракетный комплекс Точка-УТактический ракетный комплекс Точка-У

В этот же период были определены и другие предприятия-участники нового проекта: шасси для нового комплекса должен был изготовить Брянский автозавод, ЦНИИ Автоматики и гидравлики занималось разработкой системы управления, а ПО «Баррикады» — пусковой установки.

Испытания нового ракетного комплекса начались через три года, а в 1973 году стартовало его серийное производство, но на вооружение «Точку» приняли только в 1976 году. Комплекс оснащался ракетами 9М79, которые могли нести два вида боевых частей: осколочно-фугасную и ядерную. Дальность полета новой ракеты составляла 70 км, а вероятное отклонение от заданной точки – 250 метров.

Сразу после приема комплекса «Точка» на вооружение, началась работа над новой модификацией ракеты, которая планировали оснастить новой электроникой. Новая ракета оснащалась пассивной головкой самонаведения и получила индекс «Точка-Р». Однако на вооружение новый ракетный комплекс так и не взяли.

Тактический ракетный комплекс Точка-УТактический ракетный комплекс Точка-У

В 1984 году начались работы над модернизацией комплекса «Точка». Военные хотели улучшить основные его характеристики, а именно дальность полета ракеты и ее точность. Испытания проводились с 1986 по 1988 год, а через год «Точка-У» приняли на вооружение.

Усовершенствованный комплекс может стрелять и ракетами «Точки».

Результатом модернизации комплекса стало значительное улучшение его основных характеристик. Дальность поражения целей увеличилась до 120 км, а также значительно улучшилась точность ракеты – вероятное отклонение ракеты от цели уменьшилось до 100 метров. Новые ракеты получили более совершенную систему навигации и наведения.

Тактический ракетный комплекс Точка-УТактический ракетный комплекс Точка-У

Боевое применение

Ракетные комплексы успели принять участие в нескольких локальных конфликтах. Российская армия активно применяла «Точку-У» против сепаратистов в ходе обеих чеченских кампаний.

Также эти комплексы применялись российской армией против грузинских войск в ходе войны в 2008 году.

Тактический ракетный комплекс Точка-УТактический ракетный комплекс Точка-У

Весьма активно и эффективно «Точку-У» использовала украинская армия во время конфликта на востоке Украины.

Йеменские хуситы нанесли удар «Точкой-У» по лагерю саудовский войск и их союзников. Есть информация, что в результате погибли более сотни военнослужащих, были уничтожены несколько десятков единиц бронетехники и даже несколько вертолетов.

Тактический ракетный комплекс Точка-УТактический ракетный комплекс Точка-У

Описание комплекса

Ракетный комплекс «Точка-У» разрабатывался для поражения в тактическом тылу противника одиночных, групповых, а также площадных целей, которые представляют значительную важность: командные пункты и узлы связи, стоянки самолетов и вертолетов, склады боеприпасов и горючего.

В состав комплекса входит:

  • ракеты 9М79-1, на которые могут быть установлены различные виды боевых частей;
  • пусковая установка;
  • транспортная машина;
  • транспортно-заряжающая машина;
  • контрольно-испытательная машина;
  • машина технического обслуживания;
  • учебно-тренировочные средства;
  • комплект арсенального оборудования.

«Точка-У» — это весьма универсальное средство, которое можно использовать в любом конфликте и для решения разных задач. На ракету можно устанавливать разные виды боевых частей: фугасные, кассетные, БЧ, содержащие различные виды химического или биологического оружия. Также ракету можно использовать для доставки ядерного оружия (до 100 кт).

Тактический ракетный комплекс Точка-УТактический ракетный комплекс Точка-У

Основным элементом комплекса является твердотопливная баллистическая ракета 9М79М (9М79-1), которая имеет одну ступень. Ракета управляется на всем протяжении ее полета, от запуска до поражения цели.

Боевой блок не отделяется на завершающем этапе полета, более того, двигатель работает от запуска ракеты до ее встречи с целью. Он имеет всего один режим работы и за время своей работы сжигает более 800 килограмм топлива.

Тактический ракетный комплекс Точка-УТактический ракетный комплекс Точка-У

Корпус ракеты состоит из головной и ракетной части. Он изготавливается из специального алюминиевого сплава. Головная часть крепится с помощью шести болтов.

Расположение рулей и аэродинамических поверхностей ракеты Х-образное. Ракетная часть состоит из хвостового, двигательного и приборного отсеков и аэродинамических поверхностей. В ее передней части расположен приборный отсек, а в средней части – двигательный отсек. В хвостовом отсеке расположено сопло двигателя, источник питания, а также часть системы управления. Там же расположены решетчатые аэродинамические рули.

Всего ракета имеет четыре трапециевидных крыла, четыре газоструйных руля и столько же аэродинамических рулей. В походном положении все крылья складываются. Сразу после запуска управление ракетой осуществляется с помощью газоструйных рулей, а затем в дело вступают аэродинамические решетчатые рули.

Тактический ракетный комплекс Точка-УТактический ракетный комплекс Точка-У

Твердотопливный двигатель состоит из камеры сгорания и соплового блока, с топливным зарядом и системой воспламенения. Для изготовления двигателя используется легированные стали, материалы на основе графита и вольфрамовые сплавы.

Топливный заряд представляет собой моноблок, основным горючим материалом которого является алюминиевый порошок, а связующим веществом — каучук. Окислителем выступает перхлорат аммония. Во время работы двигателя топливный заряд горит с равномерной скоростью, обеспечивая постоянную площадь горения от самого запуска до поражения цели.

Система воспламенения состоит из двух пиропатронов и воспламенителя. Во время запуска пиропатроны зажигают воспламенитель, который, в свою очередь, зажигает топливный заряд.

Тактический ракетный комплекс Точка-УТактический ракетный комплекс Точка-У

Бортовая система управления ракетой инерциальная, она оснащена бортовым вычислительным комплексом и гироскопом 9Б64, что обеспечивает высокую точность поражения целей. Также в состав бортовой системы управления входят датчики угловых скоростей и ускорений.

Ракета управляется на всей баллистической траектории полета, в отличие от более ранних образцов советских тактических и оперативно-тактических ракет, у которых управление происходило только до определенного момента (обычно до достижения заданной скорости).

При приближении к объекту поражения ракета совершает маневр, который обеспечивает практически прямой угол встречи заряда с целью. Подрыв фугасной боевой части «Точки-У» происходит на высоте 20 метров, что усиливает его поражающее действие. Воздушный подрыв осуществляется с помощью лазерного датчика.

Тактический ракетный комплекс Точка-УТактический ракетный комплекс Точка-У

Ракетный комплекс «Точка-У» весьма мобилен и имеет хорошую скорость благодаря шестиколесной полноприводной установке 9П129, на которой он выполнен. На шоссе он может развивать скорость до 60 км/ч с полной боевой загрузкой. Машина может преодолевать и водные препятствия со скоростью 10 км/ч.

Электроника пусковой установки полностью самостоятельно проводит все необходимые для старта манипуляции, вмешательство экипажа минимально. Ввод полетных данных производится в горизонтальном положении ракеты через специальный иллюминатор в ее корпусе. Для расчета задания и траектории полета используются данные космической разведки и аэрофотосъемки.

Тактический ракетный комплекс Точка-УТактический ракетный комплекс Точка-У

Запуск ракеты можно производить почти с любой площадки, скорость развертывания при стрельбе с марша составляет 16 минут, а из положения «готовность №1» — всего лишь 2 минуты. Требование при этом только одно: цель должна находиться в секторе 15 градусов от продольной оси ракеты.

Пусковая установка может покинуть место запуска через две-три минуты. Ракета выводится на пусковой угол только за пятнадцать секунд до пуска. Этим значительно осложняется работа вражеской разведки.

Экипаж пусковой установки состоит из четырех человек: начальника расчета, водителя, старшего операторы и оператора.

Ракеты комплекса поставляются в войска уже в собранном виде и могут храниться в течение десяти лет (в неядерном снаряжении). Размещение ракеты на пусковой установке производится с помощью транспортно-заряжающей машины, которая также выполнена на базе шасси БАЗ-5922. В герметичном кузове машины находится две ракеты. Для погрузки на пусковую установку транспортно-заряжающая машина оборудована специальным краном. Заряжание может проводиться на любых, даже на необорудованных площадках.

Тактический ракетный комплекс Точка-УТактический ракетный комплекс Точка-У

Процесс заряжания занимает примерно двадцать минут.

Кроме транспортно-заряжающей машины, в состав комплекса входит и транспортная машина, которая не имеет погрузочного оборудования.

Несмотря на солидный возраст, ракетные комплексы «Точка-У» не планируют снимать с вооружения. Возможно, со временем, когда промышленность сможет изготовить для российской армии более современные ракетные комплексы «Искандер» в достаточном количестве.

Технические характеристики

Ниже представлены тактико-технические характеристики тактического ракетного комплекса «Точка».

Общие данные
Тип Тактический
Дальность стрельбы, км:
минимальная 15
максимальная 70
Типы боевых частей простые, ядерные
Условия эксплуатации:
температура, °С от -40 до +50 (до 6 часов – от -60 до +40, от +50 до +60)
скорость ветра, м/с до 25
Авиатранспортабельность Да
Самоходная пусковая установка
Экипаж, чел 3
База колёсная, 6х6
Масса,т:
пустой 17,8
снаряженной 18,145
Клиренс, мм 400
Двигатель дизель 5Д20Б-300
Мощность, л. с. 300
Максимальная скорость, км/ч:
по шоссе 60
по грунту 40
по бездорожью 15
на плаву 8
Запас хода, км 650
Время, мин:
подготовки к пуску из готовности №1 1-2
подготовки к пуску с марша 16-20
ухода с огневой позиции 1,5
Интервал между пусками, мин 40
Транспортно-заряжающая машина
Экипаж, чел 3
База колёсная, 6х6
Масса снаряженной, т 18,15
Клиренс, мм 400
Двигатель дизель 5Д20Б-300
Мощность, л. с. 300
Максимальная скорость, км/ч:
по шоссе 60
по грунту 40
по бездорожью 15
на плаву 8
Запас хода, км 650
Время перезарядки пусковой установки, мин 19
ТТХ ракеты 9М79
Тип твердотопливная, одноступенчатая
Типы боевых частей ядерная, осколочно-фугасная, кассетная осколочная
Система управления автономная, инерциальная
Органы управления газодинамические и аэродинамические рули
Длина, мм:
ракеты 6400
боевой части 2325
Масса, кг:
ракеты на старте 2000
боевой части 482
топлива 926
Топливо ДАП-15В
Тяга двигателя, кгс 9788
Время работы двигателя, сек 18,4-28
Высота траектории, км »
6-26″
Время полёта, сек 43-163

Видео о ракетном комплексе

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

Вся суть в названии: ракетный комплекс «Точка-У»

Постановлением Совета министров СССР от 4 марта 1968 года требовалось создать новый тактический ракетный комплекс для поражения точечных целей в глубине вражеской обороны. Требуемая точность попадания в цель отразилась на названии темы: «Точка». Головным исполнителем проекта сделали Коломенское конструкторское бюро машиностроения, а главным конструктором проекта назначили С.П. Непобедимого. Также определили другие предприятия, занятые в проекте: Брянский автозавод должен был сделать шасси для машин комплекса, ЦНИИ Автоматики и гидравлики – системы управления ракеты, а волгоградское ПО «Баррикады» отвечало за пусковую установку. Серийное производство самих ракет планировалось развернуть в Воткинске.

Заводские испытания первой версии «Точки» начались в 1971 году, а еще через два года развернули серийное производство. Но по ряду причин «Точка» была принята на вооружение только в 1976-м. Дальность пуска ракеты составила 70 километров, а отклонение от цели – не более 250 метров. Сразу после выхода «Точки» на испытания в ЦНИИ АГ начали работу над новой электроникой для модификации ракеты под названием «Точка-Р». Эта ракета должна была иметь пассивную радиолокационную головку самонаведения, однако в итоге было решено отдать противорадиолокационную нишу более легким ракетам. С 1989 года в войска пошел обновленный комплекс «Точка-У», в состав которого вошли новые ракеты 9М79М и 9М79-1. Кроме того, заменили новой и часть наземной аппаратуры.

В результате замены ракеты максимальная дальность поражения цели выросла до 120 км, а минимальная так и осталась на уровне 15-ти. Также значительно улучшилась точность – отклонение теперь не превышает ста метров, хотя в основном имеет куда меньшие значения. Так, на международной выставке IDEX-93 пять ракет «Точки-У» не промахивались более чем на 50 метров. Минимальная же ошибка была в пределах 5-7 метров. Такая высокая точность была достигнута применением новой аппаратуры наведения, имеющейся в самих ракетах 9М79М и 9М79-1. В отличие от предыдущих тактических ракет система наведения «Точки» всех модификаций обеспечивает корректирование курса на всем протяжении полета, вплоть до попадания в цель. Инерциальная автоматика управления ракеты состоит из командно-гироскопического прибора, дискретного аналогового вычислителя, автоматики гидропривода и набора датчиков. В первые несколько секунд полета, до достижения определенной скорости, управление ракетой осуществляется при помощи газовых рулей, а далее на всем протяжении полета корректировка курса производится при помощи аэродинамических рулей решечатой конструкции. Двигатель 9М79 работает на твердом топливе и имеет всего один режим. Цилиндрический блок топлива с продольными проточками запускается при помощи воспламенителя (брикеты специального состава и дымного пороха). Горение топливной смеси идет до встречи ракеты с целью – «Точка» является первым советским тактическим комплексом, где перед последним этапом полета не происходит отключение двигателя.

Вся суть в названии: ракетный комплекс «Точка-У»

В оперение ракеты кроме четырех решечатых рулей входят четыре трапециевидных крыла. В походном положении все выступающие детали складываются, поворачиваясь относительно корпуса ракеты. Для ракет 9М79М и 9М79-1 разработано несколько типов боевой части различного назначения:
— 9Н39 – ядерная боевая часть с зарядом АА-60 мощностью 10-100 килотонн в тротиловом эквиваленте;
— 9Н64 – ядерная БЧ с зарядом АА-86. Мощность до 100 кт.
— 9Н123Ф – осколочно-фугасная боевая часть с 162,5 кг взрывчатого вещества и 14500 готовыми осколками. При взрыве на высоте 20 метров осколками поражаются объекты на площади до 3 га;
— 9Н123К – кассетная боевая часть. Содержит 50 осколочных элементов с 1,5 кг взрывчатого вещества и 316 осколками в каждом. На высоте в 2250 метров над поверхностью автоматика производит раскрытие кассеты, вследствие чего осколками засеивается до семи гектаров;
— 9Н123Г и 9Н123Г2-1 – боевые части, снаряжаемые 65 элементами с отравляющими веществами. Всего в БЧ умещается 60 и 50 кг веществ соответственно. Имеется информация о разработке этих головных частей, но о производстве или применений данных нет. Скорее всего, их не стали доводить и запускать в серию.

Также иногда утверждается, что существуют агитационные и противорадиолокационные головные части, но официальных данных по ним нет. Головная часть крепится к ракете при помощи шести болтов. В буквенно-цифровой индекс ракеты добавляется буква, соответствующая типу боевого блока – 9М79-1Ф для осколочно-фугасного, 9М79-1К для кассетного и т.д. В собранном виде ракета с неядерной боевой частью может храниться до 10 лет. По расчетам, для поражения батареи РСЗО или тактических ракет требуется затратить 2 ракеты с кассетной БЧ или четыре с фугасной. На поражение артиллерийской батареи требуется вдвое меньший расход боеприпасов. Для засеивания осколками и уничтожения живой силы и легкой техники на площади до 100 га должно уходить четыре кассетные или восемь фугасных ракет.

Вся суть в названии: ракетный комплекс «Точка-У»Пуск ракеты производится с машины 9П129М-1, выполненной на шасси БАЗ-5921. Аппаратура пусковой установки позволяет самостоятельно проводить все необходимые приготовления к пуску и расчеты, связанные с прицеливанием и полетным заданием ракеты. Старт может производиться практически с любой площадки достаточных размеров, а на приготовления к нему требуется около 16 минут в случае стрельбы с марша или 2 минуты из состояния готовности №1. Единственные требование к размещению пусковой установки касаются состояния поверхности площадки и размещения машины – цель должна находится в секторе ±15° от ее продольной оси. На свёртывание установки и покидание места пуска требуется не более полутора-двух минут. Интересен тот факт, что ракета (в походном положении размещается в грузовом отделении пусковой машины на подъемной направляющей) переводится на пусковой угол возвышения 78° только за 15 секунд до запуска. Это помогает затруднить работу разведке противника. Экипаж пусковой машины – четыре человека: начальник расчета, механик-водитель, старший оператор (он же замначальника расчета) и оператор.

Ракеты размещаются на пусковой установке при помощи транспортно-заряжающей машины 9Т218-1 (сделана на шасси БАЗ-5922). В ее герметизированном грузовом отделении может разместиться две ракеты с пристыкованными головными частями. Для погрузки ракет в пусковую машину на транспортно-заряжающей имеется кран и ряд сопутствующего оборудования. Погрузочные работы можно производить на любой, в том числе и неподготовленной площадке, на которой могут бок о бок стать пусковая и заряжающая машина. На перегрузку одной ракеты уходит около двадцати минут.

Также в состав комплекса входит транспортная машина 9Т238, отличающаяся от транспортно-заряжающей только отсутствием погрузочной аппаратуры. 9Т238 может одновременно перевозить до двух ракет или четырех головных частей в транспортных контейнерах.

За двадцать с лишним лет своей службы «Точке-У» довелось участвовать в боевых действиях всего несколько раз. Генерал Г. Трошев в своей книге «Чеченский излом» писал, что благодаря использованию этого ракетного комплекса удалось предотвратить уход террористов из села Комсомольское. Боевики пытались пройти между позициями армии и бойцов МВД, но ракетчики точным залпом накрыли их. При этом федеральные силы, несмотря на небольшие расстояния, потерь от удара «Точки» не понесли. Также в прессе были сведения о применении «Точек» по складам и лагерям террористов. Во время войны в Южной Осетии в августе 2008 года появлялась информация о применении российской стороной «Точек-У».

Несмотря на свой уже солидный возраст, тактический ракетный комплекс «Точка-У» пока не планируется снимать с вооружения. Существует версия, что случится это не раньше того времени, когда в российской армии будет достаточное количество оперативно-тактических «Искандеров».

Тактический ракетный комплекс 9К79-1 Точка-У

Систему управления.Система управления — автономная, инерциальная, с бортовым цифровым вычислительным комплексом. Ракета управляема на всей траектории, что обеспечивает высокую точность попадания. При подлёте к цели для более эффективного использования энергии взрыва БЧ ракета совершает манёвр (доворот по углу тангажа), что обеспечивает угол встречи заряда с целью близкий к 90°. С этой же целью ось заряда осколочно-фугасной БЧ 9Н123Ф развёрнута вниз относительно оси корпуса головной части на определенный угол. Для достижения максимальной площади поражения обеспечивается воздушный подрыв БЧ 9Н123Ф на высоте 20 метров.

Бортовая аппаратура системы управления 9Б63 ракеты 9М79:

  • командно-гироскопический прибор 9Б64
  • дискретно-аналоговое вычислительное устройство 9Б65
  • гидропривод 9Б616:
    • блок автоматики 9Б66
    • питающая гидравлическая установка 6Б67
    • рулевая машина верхняя 9Б68 – 2 шт., рулевая машина нижняя 9Б69 – 2 шт.,
  • турбогенераторный источник питания 9Б149:
    • блок управления 9Б150
    • блок сопротивлений 9Б151
    • газотурбинный блок 9Б152
    • блок регуляторов 9Б242
  • датчик угловых скоростей и ускорений ДУСУ1-30В
  • комплект кабелей

Бортовая аппаратура системы управления 9Б84-1 ракеты 9М79-1:

  • командно-гироскопический прибор 9Б64-1
  • дискретно-аналоговое вычислительное устройство 9Б638
  • гидропривод 9Б640:
    • блок автоматики 9Б66-1
    • питающая гидравлическая установка 6Б639
    • рулевая машина 9Б89 – 4 шт.
  • турбогенераторный источник питания 9Б185:
    • блок управления 9Б150-1
    • блок сопротивлений 9Б189
    • газотурбинный блок 9Б186
    • блок регуляторов 9Б242-1
  • датчик угловых скоростей и ускорений ДУСУ1-30В
  • комплект кабелей

Ракета комплектуется следующими типами боевых частей:

  • АА-60 — ядерная мощностью от 10 до 100кт,
  • АА-86 — ядерная особой важности,
  • АА-92 — ядерная
  • 9Н123Ф — осколочно-фугасная сосредоточенного действия (см. описание),
  • 9Н123К — кассетная (см. описание),
  • 9Н123Ф-Р — осколочно-фугасная с пассивной радиолокационной ГСН.

Боевая часть ракеты в полете не отделяется. Стыковка ракетной и боевой частей осуществляется 6-ю откидными болтами с самоконтрящимися гайками по кольцевому соединению, электрическая связь БЧ с ракетной частью осуществляется кабелем через разъем Ш45. Наличие сменных БЧ расширяет диапазон применения комплекса и расширяет его эффективность. Ракеты в обычном снаряжении допускают хранение в окончательно собранном виде в течении 10 лет. Сборочные работы с ракетами в войсках проводить не требуется. При проведении регламентных работ не требуется извлекать приборы из корпуса ракеты.

В расчетах полётного задания при наведении «Точки» на цель используются цифровые карты местности, полученные по результатам космической или аэрофотосъемки территории противника.

Пусковая установка и транспортно-заряжающая машина

Пусковая установка комплекса Точка-УОсновные боевые машины комплекса 9К79-1 «Точка-У»- пусковая установка 9П129М-1 и транспортно-заряжающая машина 9Т218-1

  • Аппаратура пусковой установки 9П129М-1 сама решает все задачи по привязке точки старта, расчету полетного задания и прицеливанию ракеты. Никакой топогеодезической и инженерной подготовки стартовых позиций и метеообеспечения при проведении пусков ракет не требуется. При необходимости через 16-20 минут после завершения марша и прибытия на позицию ракета может стартовать к цели, а еще через 1,5 минуты пусковая установка уже способна покинуть эту точку, чтобы исключить вероятность своего поражения ответным ударом. Во время прицеливания, несения боевого дежурства, а также при выполнении большинства операций пускового цикла ракета находится в горизонтальном положении и ее подъем начинается только за 15 секунд до старта. Этим обеспечивается высокая скрытность подготовки удара от средств слежения противника. В грузовом отделении пусковой установки смонтирована направляющая с механизмом изменения угла возвышения, на которой может транспортироваться одна ракета. В походном положении направляющая с ракетой установлена горизонтально, при этом грузовое отделение закрывается сверху двумя створками. В боевом положении створки раскрыты и направляющая установлена под углом возвышения 78°. Сектор стрельбы составляет ±15° от продольной оси ПУ.

  • Транспортно-заряжающая машина 9Т218-1 (ТЗМ) основное средство оперативного обеспечения стартовых батарей боезапасом для нанесения ракетных ударов. В ее герметизированном отсеке могут храниться и перевозиться по району боевых действий две полностью готовые к пуску ракеты с пристыкованными головными частями. Специальное оборудование машины, включающее гидропривод, стреловой кран и некоторые другие системы, позволяют в течение примерно 19 минут осуществить заряжание пусковой установки. Эта операция может быть выполнена на любой неподготовленной в инженерном отношении площадке, размеры которой позволяют поставить рядом бортами пусковую установку и транспортно-заряжающую машину. Ракеты в металлических контейнерах могут также храниться и перевозиться на транспортных машинах комплекса. Каждая из них способна разместить две ракеты или четыре головные части.

Пусковая установка и транспортно-заряжающая машина смонтированы на колесных шасси 5921 и 5922 Брянского автозавода. На обоих шасси установлен шестицилиндровый дизельный двигатель 5Д20Б-300. Все колеса шасси ведущие, шины с регулируемым посредством централизованной системы давлением воздуха 1200 х 500 х 508. Шасси имеют достаточно большой клиренс 400 мм. Для движения по воде предусмотрены водометные движители насосы пропеллерного типа. Подвеска всех колес независимая торсионная. Колеса первой и третьей пар — управляемые. На воде шасси управляется заслонками водометов и встроенных в корпус каналов. Обе машины способны передвигаться по дорогам всех категорий и вне их.

Кроме транспортной машины 9Т238 в состав комплекса так же входит транспортная машина 9Т222. Внешне они очень похожи и возможности по транспортировке у них идентичны. Обе являются активным автопоездом — т.е. мосты полуприцепа являются ведущими. Принципиальная разница между этими агрегатами в способе передачи крутящего момента от тягача к мостам полуприцепа — в одном случае передача гидравлическая, а в другом — механическая

Организационно комплекс входит в состав МСД или ТД, а также в отдельные бригады ( по 2-3 РДН), в дивизионе — 2-3 стартовые батареи, в батарее 2-3 пусковые установки. . Боевая работа проводится с ходу расчетом из 3-х человек в минимальные сроки. Благодаря наличию в ПУ системы топопривязки, прицеливания, средств связи, а также средств жизнеобеспечения при действиях на зараженной местности расчет ПУ может осуществлять пуски ракет из кабины.

Ракетный комплекс 9К79 (9К79-1) может транспортироваться самолетами АН-22, ИЛ-76 и т.д. Ракеты, ракетные части и БЧ могут транспортироваться вертолетами типа МИ-6, В-12, МИ-8.

Тактический ракетный комплекс точка-у: характеристики, скорость и боевое применение

Баллистическая ракета «Точка-У». Характеристики, фото, ттх

Создание ракетного тактического комплекса «Точка» (предшественника ракеты «Точка-У») было инициировано в марте 1968 года постановлением Совмина СССР.

Руководство страны поставило задачу создать высокоточную ракету с современными характеристиками для уничтожения малоразмерных объектов противника.

Разработку поручили коллективу коломенского КБ Машиностроения, возглавляемого Сергеем Павловичем Непобедимым.

Почерк Непобедимого

С.П. Непобедимый удивительным образом соответствовал своей фамилии, создавая оружие победы, которому не было равных. В его послужном списке значатся противотанковые ракетные комплексы «Шмель», «Малютка», первый советский ПЗРК «Стрела» и его последующие модификации, ПЗРК следующего поколения — «Стрела» и «Игла».

Руководитель разработки «Точки»

В 70-80 годы возглавляемое им КБ Машиностроения создает новый тип оружия – сверхзвуковые ПТУР «Штурм», «Атака» и «Хризантема».

Позже по его инициативе были созданы ракетные комплексы «Точка», «Ока» и начата разработка ракетного комплекса «Искандер», работу над которым уже завершали его ученики.

От «Точки» к «Точке-У»

Испытания «Точки» продолжались 5 лет, и в 1976 году комплекс был принят на вооружение. Он мог поражать цели на дальности до 70 км с возможным отклонением от нее в пределах 250 метров.

В это же время КБ приступило к созданию модифицированной версии комплекса — «Точка-Р» с пассивной радиолокационной головкой самонаведения для борьбы с РЛС противника.

Однако вскоре от «Точки-Р» пришлось отказаться, но работы по обновлению элементов комплекса продолжались до 1989 года, когда в войска стали поступать первые «Точки-У».

Готовность к любой войне

Комплекс «Точка-У» — это «универсальный солдат», готовый воевать и побеждать в любой войне.

Его ракеты 9М79М и 9М79-1 «заточены» сразу под несколько типов боеголовок – ядерных (до 100 кт), осколочно-фугасных, кассетных, а также БЧ с отравляющими веществами.

В любом из перечисленных вариантов при попадании объект подвергается полному и гарантированному уничтожению. По сравнению с первоначальным вариантом дальность полета ракеты увеличилась до 120 км.

Ракета и ее характеристики

Безусловно, что главным «действующим лицом» системы является одноступенчатая твердотопливная ракета 9М79. Ее габариты – 640 х 65 см (длина, диаметр). Из двух тонн общей массы примерно 500 кг приходится на боевой блок.

Ракету разгоняет однорежимный твердотопливный двигатель, сжигающий за время полета (до 28 сек) около 800 кг топлива.

Управление полетом осуществляет инерциальная система наведения, основа которой – гироскоп 9Б64 и вычислительное устройство 9Б65. У «Точки-У» не предусмотрено отделение боевого блока в конце полета.

Ракета пикирует на цель практически под прямым углом, что гарантирует высокую точность поражения.

Стартовый комплекс

«Точка-У» очень мобильна, благодаря 6-колесной полноприводной самоходной установке 9П129 с 300-сильным дизелем. По шоссе с полной боевой загрузкой установка спокойно разгоняется до 60 км/ч. Не помеха ей бездорожье и водные преграды, которые она преодолевает на плаву со скоростью 10 км/ч.

Пуск ракеты 9М79М

Чтобы произвести пуск из готовности №1 экипажу из 4 человек достаточно всего 2 минуты, а для расчета, совершающего марш, этот норматив увеличивается до 16 минут.

Участие в конфликтах

Воронка от ракеты в районе Донецка

«Точка-У» успела повоевать в Чеченской республике, в Южной Осетии в августе 2008 года. Были отмечены случаи применения комплекса на юго-востоке Украины со стороны ВСУ. «Точка-У» применялась правительственными войсками Сирии против исламистов.

«Точка-У» продолжает службу. Принято решение, что постепенно по мере истечения срока эксплуатации комплексы будут сниматься с вооружения и заменяться более современными «Искандерами».

Источник: https://www.techcult.ru/technics/2037-tochka-u

Тактический ракетный комплекс 9К79-1 «Точка-У»

Основное вооружение ракетных бригад советской и российской армии, предшественник комплексов «Искандер».

Дальнейшее развитие тактического ракетного комплекса дивизионного (с 1980-х годов — армейского) звена 9К79 «Точка».

Предназначен для поражения точечных малоразмерных целей в глубине обороны противника: наземных средств разведывательно-ударных комплексов, пунктов управления войск, мест базирования самолетов и вертолетов, районов сосредоточения войсковых резервов, хранилищ боеприпасов, топлива и других материальных средств.

Разработчик — коломенское «КБ Машиностроения», главный конструктор Сергей Непобедимый. В исходной версии (9К79 «Точка») принят на вооружение в 1975 году, версия «Точка-У» появилась в 1989 году — была увеличена дальность действия, повышена точность, система управления сделана на новой элементной базе.

Реконструкция проекций ракет 9М79 «Точка» и 9М79−1 «Точка-У». Слева-направо: первые четыре — учебные ракеты «Точка», пятая и шестая — ракеты «Точка-У». Изображение: military.tomsk.ru

Комплекс выполнен на плавающем колесном шасси БАЗ-5921 Брянского автозавода. Колесная формула «6×6». Скорость по шоссе до 60 км/ч, по грунту до 40 км/ч, на плаву 6−10 км/ч по разным данным. Запас хода до 650 км. Пусковая авиатранспортабельна, может перевозиться самолетами Ан-22 и Ил-76, ограниченно — Ан-12Б. С марша до момента выстрела разворачивается за 16 минут.

Ракета комплекса 9М79−1 — одноступенчатая, с неотделяемой боевой частью. Двигатель твердотопливный, однорежимный. Система управления инерциальная автономная, с бортовым вычислительным комплексом. Длина ракеты 6,4 метра, масса 2 тонны. Максимальная скорость полета 1000 м/с. Подлетное время на максимальную дальность 138 секунд.

Дальность стрельбы от 20 до 120 км. Боевые части имеют массу 482 кг и бывают ядерные (трех типов), осколочно-фугасные (двух типов, заряд 165 кг тротил-гексогеновой смеси), кассетные (50 осколочных суббоеприпасов по 7,5 кг каждый). В прошлом имелись химические боевые части, снаряженные нервно-паралитическими рецептурами («веществом 33» и зоманом).

Для комплекса также разрабатывалась ракета 9М79−1ФР («Точка-Р») с осколочно-фугасной БЧ, оснащенная пассивной радиолокационной головкой самонаведения и способная наводиться на радиоизлучающие цели (радиостанции, РЛС и пр.) с дистанции не менее 15 км.

«Точка-У» успешно применялась в обеих чеченских кампаниях, а также во время Пятидневной войны с Грузией в августе 2008 года.

По состоянию на сегодня в вооруженных силах РФ числится около 200 пусковых установок ракетных комплексов «Точка» и «Точка-У»; они постепенно будут заменяться на более современный оперативно-тактический ракетный комплекс «Искандер».

Источник: https://defendingrussia.ru/enc/otrk/takticheskij_raketnyj_kompleks_9k791_tochkau-1049/

Тактический ракетный комплекс 9К79 «Точка-У»

Разработка дивизионного ракетного комплекса «Точка» была начата по Постановлению Совета министров от 4 марта 1968 года.

Комплекс «Точка» предназначался для поражения ракетной установкой наземных средств разведывательно-ударных комплексов, пунктов управления различных родов войск, стоянок самолетов и вертолетов, резервных группировок войск, хранилищ боеприпасов, топлива и других материальных средств.

Головным исполнителем по теме было назначено Коломенское КБ машиностроения, а главным конструктором С. П. Непобедимый. Система управления ракеты была разработана в ЦНИИ АГ.

Пусковая установка была спроектирована и серийно производилась ПО «Баррикады» в г. Волгограде. Серийное производство ракет вел Воткинский машиностроительный завод.

Шасси для пусковой установки и транспортно-заряжающих машин изготавливались в Брянске.

Два первых пуска управляемых ракет «Точка» были произведены в 1971 году в ходе заводских летно-конструкторских испытаний. Серийное производство ракеты было начато в 1973 году, хотя официально комплекс был принят на вооружение в 1976 году. Комплекс «Точка» имел дальность стрельбы от 15 до 70 км и среднее круговое отклонение 250 м.

В апреле 1971 года началась разработка модификации «Точка-Р», с пассивной системой самонаведения на радиоизлучающие цели (РЛС, радиостанции и т. д.).

Система наведения обеспечивала дальность захвата цели на расстоянии не менее 15 км. При этом конструкция ракеты, за исключением боеголовки, оставалась без изменений.

Предполагалось, что точность наведения «Точки-Р» на непрерывно работающую цель не превышает 45 м, а район поражения составляет свыше двух гектаров.

В 1989 году на вооружение принимается модифицированный комплекс 9К79 «Точка-У». Основным отличием его является большая дальность и меткость стрельбы.

На западе комплекс получил обозначение SS-21 « Scarab».

Комплекс «Точка-У» вооружен ракетой 9М79, которая имеет исполнения 9М79Ф, 9М79К и т. д., в зависимости от типа боевой части. Головная часть может быть ядерная АА-60, фугасная 9Н123Ф, кассетная 9Н123К и другие. Кассетная головная часть содержит кассету с пятьюдесятью суббоеприпасами осколочного действия.

Двигатель ракеты твердотопливный однорежимный. Головная часть ракеты в полете не отделяется. Ракета управляема на всей траектории, что обеспечивает высокую точность попадания. На конечном участке траектории происходит доворот ракеты и вертикальное пикирование на цель.

Для достижения максимальной площади поражения обеспечивается воздушный подрыв головной части над целью.

Система управления ракеты автономная, инерциальная, с бортовым цифровым вычислительным комплексом. Ее исполнительными органами служат решетчатые аэродинамические рули, размещенные на хвостовом отсеке ракеты и приводимые в действие рулевыми машинками.

На начальном отрезке траектории, когда скорость ракеты недостаточна для эффективного действия аэродинамических рулей, управление происходит с помощью газодинамических рулей.

Питание бортовых потребителей электроэнергии осуществляется от генератора, турбина которого приводится во вращение горячим газом, вырабатываемым блоком газогенераторов.

Для наведения «Точки-У» на цель используются цифровые карты местности, полученные по результатам космической или аэрофотосъемки территории противника. Сейчас основным источником фотоснимков служит архив Центра космической разведки ГРУ.

Основные боевые машины комплекса — пусковая установка 9П129М-1 и транспортно-заряжающая машина 9Т218–1

Аппаратура пусковой установки 9П129М-1сама решает все задачи по привязке точки старта, расчету полетного задания и прицеливанию ракеты. Никакой топогеодезической и инженерной подготовки стартовых позиций и метеообеспечения при проведении пусков ракет не требуется.

При необходимости через 16–20 минут после завершения марша и прибытия на позицию ракета может стартовать к цели, а еще через 1,5 минуты пусковая установка уже способна покинуть эту точку, чтобы исключить вероятность своего поражения ответным ударом.

Во время прицеливания, несения боевого дежурства, а также при выполнении большинства операций пускового цикла ракета находится в горизонтальном положении и ее подъем начинается только за 15 секунд до старта. Этим обеспечивается высокая скрытность подготовки удара от средств слежения противника.

В грузовом отделении пусковой установки смонтирована направляющая с механизмом изменения угла возвышения, на которой может транспортироваться одна ракета. В походном положении направляющая с ракетой установлена горизонтально, при этом грузовое отделение закрывается сверху двумя створками.

В боевом положении створки раскрыты и направляющая установлена под требуемым углом возвышения.

Транспортно-заряжающая машина 9Т218–1 (ТЗМ) основное средство оперативного обеспечения стартовых батарей боезапасом для нанесения ракетных ударов.

В ее герметизированном отсеке могут храниться и перевозиться по району боевых действий две полностью готовые к пуску ракеты с пристыкованными головными частями.

Специальное оборудование машины, включающее гидропривод, стреловой кран и некоторые другие системы, позволяют в течение примерно 19 минут осуществить заряжание пусковой установки.

Эта операция может быть выполнена на любой неподготовленной в инженерном отношении площадке, размеры которой позволяют поставить рядом бортами пусковую установку и транспортно-заряжающую машину. Ракеты в металлических контейнерах могут также храниться и перевозиться на транспортных машинах комплекса. Каждая из них способна разместить две ракеты или четыре головные части.

Пусковая установка и транспортно-заряжающая машина смонтированы на колесном шасси 5921 и 5922. На обоих шасси установлен шестицилиндровый дизельный двигатель 5Д20Б-300. Все колеса шасси ведущие, шины с регулируемым посредством централизованной системы давлением воздуха 1200 х 500 х 508.

Шасси имеют достаточно большой клиренс 400 мм. Для движения по воде предусмотрены водометные движители насосы пропеллерного типа. Подвеска всех колес независимая торсионная. Колеса первой и третьей пар — управляемые. На воде шасси управляется заслонками водометов и встроенных в корпус каналов.

Обе машины способны передвигаться по дорогам всех категорий и вне их.

Кроме пусковой установки и ТЗМ в состав комплекса входят автоматизированная контрольно-испытательная машина, машина технического обслуживания, комплект арсенального оборудования и учебные средства.

Организационно комплекс входит в состав МСД или ТД, а также в отдельные бригады (по 2–3 РДН), в дивизионе — 2–3 стартовые батареи, в батарее 2–3 пусковые установки. Боевая работа проводится с ходу расчетом из 3-х человек в минимальные сроки.

Во время демонстрации комплекса «Точка-У» на международной выставке IDEX-93 было выполнено 5 пусков, в ходе которых минимальное отклонение составило несколько метров, а максимальное менее 50 м.

Комплекс «Точка-У» активно использовался федеральными силами для уничтожения военных объектов в Чечне. В частности, комплекс применялся 58-й общевойсковой армией для нанесения ударов по позициям боевиков в районе Бамута.

В качестве целей были выбраны крупный склад вооружения и укрепленный лагерь террористов.

Их точное местоположение было выявлено средствами космической разведки, которые отслеживали затем баллистическую траекторию полета ракет до момента поражения.

Источник: http://war-arms.info/raketnoe-oruzhie/raketnie-kompleksi-obschego-naznacheniya/sssr-rf/takticheskiy-raketniy-kompleks-9k79-tochka-u.html

Украинский арсенал: тактические ракетные комплексы «Точка-У»

Символом войны на Донбассе стали оперативно-тактические ракеты «Точка-У», которые боевиками представлялись как «оружие массового поражения мирных жителей», а некоторыми нашими военными экспертами — как «чудо-оружие», которым были нанесены максимальные потери российскому корпусу вторжения в августе 2014 года и позже. Истина, как видится, лежит где-то посредине.

Ракетный комплекс «Точка» в советской армии был дивизионного подчинения (имеет дальность стрельбы от 15 до 70 км и среднее круговое отклонение в 250 метров) и предназначался для поражения точечных малоразмерных целей в глубине обороны противника: наземных средств разведывательно-ударных комплексов, пунктов управления различных родов войск, стоянок самолетов и вертолетов, резервных группировок войск, складов боеприпасов, топлива и других материальных средств.

Учебные занятия по подготовке ОТРК «Точка-У», июнь 2016 г.

Головным исполнителем по теме было Коломенское КБ машиностроения, а главным конструктором — С. П. Непобедимый. Пусковая установка спроектирована и серийно производилась ПО «Баррикады» в г.

Волгограде, серийное производство ракет вел Воткинский машиностроительный завод, при этом шасси для пусковой установки и транспортно-заряжающих машин изготавливались в Брянске.

То есть так получилось, что производство всех компонентов было сосредоточено на территории РСФСР, что впоследствии сыграло отрицательную роль в судьбе комплекса в украинской армии.

Серийное производство ракеты было начато в 1973 году, хотя официально комплекс принят на вооружение в 1976 году.

На момент распада СССР на территории Украины дислоцировалось 6 ракетных бригад, вооруженных тактическими ракетными комплексами 9К79 (9К79-1) «Точка-У». Всего в них числилось 90 пусковых установок 9П129, 9П129М и 9П129-1М, 114 ракет 9М79 и 9М79М и 336 ракет 9М79-1 1978-1991 гг. выпуска, а также 530 осколочно-фугасных 9Н123Ф и кассетных 9Н123К боевых частей.

За время независимости комплекс удалось сохранить на вооружении, так как он не попадал ни под какие ограничения договора о ракетах средней и малой дальности (РСМД).

Однако физическое устаревание привело к тому, что на весну 2014 года все немногочисленные пусковые установки были сведены в единственную 19-ю ракетную бригаду (пункт базирования — г.

Хмельницкий), которая непосредственно подчинялась командованию сухопутных войск.

Собственно говоря, в качестве ракетной бригады соединение выступает только с 1999 года, после сокращения с масштабов дивизии. В 2005 году 1-й и 2-й дивизионы получили тактические ракетные комплексы 9К79-1 «Точка-У», а только осенью 2007 года 3-й дивизион сменил свои порядком устаревшие «Эльбрусы».

По состоянию на 2009 год у 19-й бригады на вооружении в первом и втором ракетных дивизионах было по 4 пусковых установки 9П129-1М выпуска 1989-1990 г.г., а в третьем дивизионе — 4 пусковых установки 9П129М 1986-1987 годов выпуска. По всей видимости, в таком же состоянии бригаду застала весна 2014 года.

Стоит отметить, что количество пусковых установок ограничивалось только наличием «живых» ракет. А вот с этим были проблемы.

Остатки двух ракет, запущенных по Саур-Могиле.

Всего непосредственно для применения были готовы (по состоянию на 2009 год) 94 ракеты 9М79М и 9М79-1 (ракеты 9М79М — 1987-88 годов выпуска, а 9М79-1 — 1990-91 годов выпуска). Еще какое то количество ракет было в арсеналах. В целом это порядка 300 ракет разных годов выпуска.

Понятное дело, что в ходе боевых действий старались применять только относительно «новые» ракеты 1989 — 1991 годов выпуска.

Положение с ракетами было проблемным, поскольку обслуживанием и продлением срока эксплуатации ракет после 1991 года занималась одна-единственная российская контора — ОАО «НПК «Конструкторское бюро машиностроения». Однако отношения последнего времени не способствовали такой уж крепкой дружбе, несмотря на явно пророссийский курс президента Януковича, и россияне по разным причинам отказывались продлевать ресурс ракет.

Поэтому в определенный момент Министерство обороны Украины своими внутренними документами просто по факту продлило срок технической пригодности ракет 9М79М и 9М79-1.

Таким образом, по документам получалось, что исправные, но просроченные ракеты могут применяться, однако для «юридического обоснования» их применения необходимо наличие официально введенного режима военного положения в стране.

Поэтому в зоне антитеррористической операции ракеты применялись фактически нелегально, однако военные об этом стараются лишний раз не говорить, окутывая свою службу шлейфом секретности.

Пусковая установка 19-й ракетной бригады в степях Донбасса, лето 2014 г. Машина имеет собственное имя «Умка» и несет отметки о 10 выполненных пусках.

После того, как в июле 2014 года российские вооруженные формирования фактически установили бесполетную зону в районе приграничных боев, командованию группировки на Донбассе потребовалась «длинная рука».

В экстренном порядке на аэродром Краматорск был переброшен по крайней мере один дивизион, который стал «работать» по целям в районе границы. Впервые «Точки-У» были применены в ходе боев за Саур-Могилу 28 — 29 июля 2014 года. По всей видимости, 1-м дивизионом был осуществлен парный пуск (впоследствии все пуски были, как правило, парные).

Хотя ракеты и накрыли цель (батарею «Градов»), однако катастрофического поражения не нанесли. Зато сам факт позволил начать пропагандистскую кампанию в российских СМИ о «карателях» и применении ракет против «мирных ополченцев».

При этом скромно замалчивалось, что российская армия широко применяла такое оружие как в ходе чеченских войн, так и в ходе войны с Грузией в 2008 году.

В дальнейшем пуски осуществлялись не только с аэродрома Краматорска, но и с полевых площадок в районе Светлодарска, а в августе 2014 года даже из района Волновахи. После сентября 2014 года все комплексы были собраны в Краматорске.

В конце августа именно «Точки» были одними из средств противодействия российскому вторжению. И в том, что из-под Иловайска вышла более чем половина наших бойцов есть и заслуга ракетчиков 19-й бригады.

Понимая, что группировка попала в ловушку, Генеральный штаб отдел приказ нанести огневое поражение противнику всеми наличными силами для того, чтобы дать бойцам возможность прорваться.

Кроме штурмовиков Су-25 (один из которых был сбит россиянами), РСЗО «Смерч» (примерно 15 ударов), по высотам и известным местам скопления россиян в районе «зеленого коридора» работали и «Точки» (всего более 12 групповых и одиночных пусков). Кстати, именно поэтому Старобешевский район в местах боев буквально усеян обломками ракет.

Остатки ракеты «Точка-У» где-то на Донбассе.

Тут, кстати, стоит сделать небольшое отступление. Хотя боевики и публикуют многочисленные фотографии остатков ракет, но это не значит, что они сбитые или вообще отработали в этом районе.

Дело в том, что при применении 9М79, 9М79М и 9М79-1 как с кассетной, так и с фугасной боевой частью корпус ракетной части (где размещается твердотопливный заряд двигателя) остается малоповрежденным. Обычно сминаются и обгорают только передняя и задняя его части.

При этом ракетная часть может «улететь» от района поражения (места срабатывания боевой части) довольно далеко.

После Иловайска активно накрывались порядки российских частей и в Приазовье (в частности, под Новоазовском), что крайне отрицательно сказалось на морали входивших батальонных групп, укомплектованных в том числе и солдатами срочной службы.

Множество пусков бригада осуществила во время событий под Дебальцево зимой 2015 года. Об их эффективности судить сложно, но можно ответственно говорить, что несколько складов и мест размещения боевиков взлетели на воздух именно после наших ударов «Точками».

Немного остановлюсь на еще одном заблуждении — мифе, что российское ПВО сбивало «старые разваливающиеся в воздухе» украинские ракеты,  что называется, «пачками».

В реальности перехватить квазибаллистическую «Точку» может только такой мощный ЗРК, как С-300В с тяжелыми противоракетными ЗУР.

Однако расстояния на донбасском театре боевых действий достаточно невелики, поэтому перехват практически невозможен.

А истории о том, как расчеты «Панцирь-С1» или «Стрела-10» cбивали «Точки», это вообще из разряда бреда. Если по чем-то и вели огонь, то максимум по отделившемуся двигателю.

Последний известный автору случай применения «Точки» отмечен 13 февраля 2015 года. Тогда в ответ на обстрел российскими «Смерчами» аэродрома Краматорск был нанесен «удар возмездия» по месту базирования российских комплексов — в районе железнодорожной станции Иловайск.

Тогда же под раздачу попал и эшелон с личным составом, боекомплектом и топливом. Россияне тогда понесли достаточно серьезные потери, а вот «реактивщикам» удалось в последний момент уйти из-под удара.

Кстати, сам факт поражения подтвержден местными жителями, к тому же остатки одной из ракет еще осенью 2015 года можно было увидеть в районе станции.

Всего на основе фото- и видеофиксации на сегодняшний день мне удалось идентифицировать серийные номера как минимум 20 выпущенных ракет в период с июля 2014-го по февраль 2015 года. Всего же пусков, по моим данным, было как минимум 60.

Данные по применению ракет «Точка-У»

Еще один вопрос, который является весьма непростым и вряд ли когда-нибудь будет прокомментирован военными. Речь идет о потерях.

По данным автора, за период войны в результате самоподрывов были потеряны две пусковые установки — одна в 20-х числах августа 2014 года в районе Светлодарска, время и место второго происшествия пока остается тайной. Как и то, погибли ли военнослужащие в этих случаях.

2015 — 2016 годы были использованы с пользой для наращивания мощи армии. В том числе были восстановлены и несколько пусковых установок с баз хранения. По факту на сегодня в составе 19-й ракетной бригады уже пять дивизионов — четыре боевых и один учебный.

То есть можно говорить о том, что в боевом составе находится 20 пусковых установок, количество же ракет неизвестно. И нет никаких сомнений, что в случае возобновления полномасштабных боевых действий это оружие снова будет пущено в ход.

Источник: https://fraza.ua/analytics/259327-ukrainskij-arsenal-takticheskie-raketnye-kompleksy-tochka-u-

Оперативно-тактический ракетный комплекс «Точка», Точка-У 9К79 SS-21 «Scarab»



Разработка дивизионного ракетного комплекса «Точка» была начата по Постановлению Совета министров от 4 марта 1968 года. Головным исполнителем по теме было назначено Коломенское КБ машиностроения, а главным конструктором С.П. Непобедимый.

Система управления ракеты была разработана в ЦНИИ АГ. Пусковая установка была спроектирована и серийно производилась в ПО «Баррикады» в г.Волгограде. Серийное производство ракет вел Воткинский машиностроительный завод.

Шасси для пусковой установки и транспортно-заряжающих машин изготавливались в Брянске.

Комплекс «Точка» предназначался для поражения ракетной установкой наземных средств разведывательно-ударных комплексов, пунктов управления различных родов войск, стоянок самолетов и вертолетов, резервных группировок войск, хранилищ боеприпасов, топлива и других материальных средств. Комплекс «Точка» имел дальность стрельбы от 15 до 70 км и среднее круговое отклонение 250 м.

Два первых пуска управляемых ракет «Точка» были произведены в 1971 году в ходе заводских лётно-конструкторских испытаний. Серийное производство ракеты было начато в 1973 году, хотя официально комплекс «Точка» был принят на вооружение в 1976 году. В апреле 1971 года началась разработка модификации «Точка-Р», с пассивной системой самонаведения на радиоизлучающие цели (РЛС, радиостанции и т.д.).

Система наведения обеспечивала дальность захвата цели на расстоянии не менее 15 км. При этом конструкция ракеты, за исключением боеголовки, оставалась без изменений. Предполагалось, что точность наведения «Точки-Р» на непрерывно работающую цель не превышает 45 м, а район поражения будет свыше двух гектаров.

В 1970 году началось проектирование боеголовок с ОВ как в моноблочном, так и в кассетном исполнении.

В 1989 году на вооружение принимается модифицированный комплекс 9К79 «Точка-У». Основным отличием его является большая дальность и точность стрельбы.

Комплекс вооружён ракетой 9М79, которая имеет исполнения 9М79Ф, 9М79К и т.д., в зависимости от типа боевой части. Головная часть может быть ядерная АА-60, фугасная 9Н123Ф, кассетная 9Н123К и другие.

Кассетная головная часть содержит кассету с пятьюдесятью суббоеприпасами осколочного действия.

Двигатель ракеты твердотопливный однорежимный. Головная часть ракеты неотделяемая. Ракета управляема на всей траектории, что обеспечивает высокую точность попадания. Старт ракеты осушествляется с наклонной направляющей, а после пуска ракета производит доворот в сторону цели.

Направление заезда пусковой установки на цель для «Точки» составляет +- 15 градусов, что при засечке траектории уменьшает вероятность определения точки пуска. На конечном участке траектории происходит доворот ракеты и вертикальное пикирование на цель.

Для достижения максимальной площади поражения обеспечивается воздушный подрыв головной части над целью.

Система управления ракеты автономная, инерциальная, с бортовым цифровым вычислительным комплексом. Ее исполнительными органами служат решетчатые аэродинамические рули, размещенные на хвостовом отсеке ракеты и приводимые в действие рулевыми машинками.

На начальном отрезке траектории, когда скорость ракеты недостаточна для эффективного действия аэродинамических рулей, управление происходит с помощью газодинамических рулей.

Питание бортовых потребителей электроэнергии осуществляется от генератора, турбина которого приводится во вращение горячим газом, вырабатываемым блоком газогенераторов.

Основные боевые машины комплекса (пусковая установка 9П129М-1 и транспортно-заряжающая машина 9Т218-1) смонтированы на колесном шасси 5921 и 5922. На обоих шасси установлен шестицилиндровый дизельный двигатель 5Д20Б-300. Все колеса шасси ведущие, шины с регулируемым давлением воздуха 1200 х 500508. Шасси имеют достаточно большой клиренс 400 мм.

Для движения по воде предусмотрены водометные движители насосы пропеллерного типа. На воде шасси управляется заслонками водометов и встроенных в корпус каналов. Обе машины способны передвигаться по дорогам всех категорий и вне их. Никакой топогеодезической и инженерной подготовкистартовых позиций и метеообеспечения при проведении пусков ракет не требуется.

Аппаратура пусковой установки сама решает все задачи по привязке точки старта, расчёту полётного задания и прицеливанию ракеты.

При необходимости через 1620 минут после завершения марша и прибытия на позицию ракета может стартовать к цели, а еще через 1,5 минуты пусковая установка уже способна покинуть эту точку, чтобы исключить вероятность своего поражения ответным ударом.

Во время прицеливания, несения боевого дежурства, а также при выполнении большинства операций пускового цикла ракета находится в горизонтальном положении и ее подъем начинается только за 15 секунд до старта. Этим обеспечивается высокая скрытность подготовки удара от средств слежения противника.

Транспортно-заряжающая машина основное средство оперативного обеспечения стартовых батарей боезапасом для нанесения ракетных ударов. В ее герметизированном отсеке могут храниться и перевозиться по району боевых действий две полностью готовые к пуску ракеты с пристыкованными головными частями.

Специальное оборудование машины, включающее гидропривод, стреловой кран и некоторые другие системы, позволяют в течение примерно 19 минут осуществить заряжание пусковой установки. Эта операция может быть выполнена на любой неподготовленной в инженерном отношении площадке, размеры которой позволяют поставить рядом бортами пусковую установку и транспортно-заряжающую машину. Ракеты в металлических контейнерах могут также храниться и перевозиться на транспортных машинах комплекса. Каждая из них способна разместить две ракеты или четыре головные части.

Во время демонстрации комплекса «Точка-У» на международной выставке IDEX-93 было выполнено 5 пусков, в ходе которых минимальное отклонение составило несколько метров, а максимальное менее 50 м.

Боевое применение комплекса «Точка-У».

Комплекс «Точка-У» активно использовался федеральными силами для уничтожения военных объектов в Чечне. В частности, комплекс применялся 58-й общевойсковой армией для нанесения ударов по позициям боевиков в районе Бамута.

В качестве целей были выбраны крупный склад вооружения и укрепленный лагерь террористов.

Их точное местоположение было выявлено средствами космической разведки, которые отслеживали затем баллистическую траекторию полёта ракет до момента поражения.

В 1999 году «стараниями» украинских ракетчиков «Точка-У» прогремела на весь мир.

20 апреля с полигона «Гончаровский», расположенного в 130 км к северу от Киева была запущена ракета, которая затем отклонилась от курса и в 15:05 угодила в жилой дом в Броварах, пробив девять этажей.

В результате трагического инцидента погибли 3 и были ранены 5 человек. К счастью, ракета не была оснащена боеголовкой, иначе жертв было бы значительно больше.

В 2014-2015 комплексы «Точка-У» использовались украинскими вооружёнными силами в боевых действиях против армий ДНР и ЛНР.   Сведений о поражении каких-либо целей единичными пусками не поступало. Последний известный пуск был перехвачен ПВО ДНР.

Тактико-технические характеристики

Ракетный комплекс 9К79-1 «Точка-У»
  Год принятия на вооружение   1989
  Разработчик   КБ машиностроения г.

Коломна

  Дальность стрельбы минимальная, км   15 — 20
  Дальность стрельбы максимальная, км   120
  Высота траектории полета ракеты, км   6-26
  Полетное время на максимальную дальность, с   163
  Отклонение ракеты от цели с учетом ошибки в определении координат целей не более 100м и точки пуска не более 80м, м:             — на дальность 35км с БЧ 9Н123Ф             — на дальность 35км с БЧ 9Н123К             — на дальность 70км с БЧ 9Н123Ф

            — на дальность 70км с БЧ 9Н123К

  165   210   200

  235

  Время подготовки к пуску из готовности №1, мин   2
  Время подготовки к пуску с марша, мин   16
  Старт   наклонный по углом 78 градусов
Ракета 9М79-1
  Количество ступеней, шт   1
  Диаметр миделевого сечения, мм   650
  Длина ракеты, мм   6410
  Длина ракетной части, мм   4085
  Размах рулей, мм   1440
  Стартовая масса ракеты, кг   2010
  Масса снаряженной ракетной части, кг   1528
Пусковая установка 9П129М-1
  Масса пусковой установки (с ракетой и расчетом),кг   18145
  Технический ресурс , км   15000
  Экипаж, чел.   3
  Температурный диапазон эксплуатации, град.С   от -40 до +50
  Срок эксплуатации, лет   не менее 10, из них 3 года в полевых условиях
  Колесная формула   6×6
  Масса ПУ,кг   17800
  Грузоподъемность,кг   7200
  Скорость на суше, км/ч   70
  Скорость на плаву, км/ч   8
  Запас хода, км   650
  Двигатель   дизельный, жидкостного охлаждения
  Мощность двигателя, л.с   300 при 2600 об/мин

Добавить комментарий Комментариев к статье: 5

Источник: http://www.kap-yar.ru/?pg=250

боевая тактическая ракетная установка, запуск баллистических снарядов, скорость и дальность полета, использование

В середине 60-х годов в Советском Союзе активно шло развитие ракетной военной техники. Ракетный бум объяснялся огромной любовью тогдашнего руководителя СССР Н. С. Хрущева к ракетам. Помимо создания огромных межконтинентальных ракет, способных в считанные минуты доставить смертоносный ядерный боезаряд через океан, в стране велись работы над созданием модификаций тактических ракет. Ракеты пришли даже в ту область военно-технического оснащения армии, где доминировала ствольная артиллерия. По мнению Генерального Секретаря ЦК КПСС Н.С. Хрущев ракеты должны были господствовать на поле боя. Следует отдать должное Никите Сергеевичу – с его подачи ракетная техника заняла достойное место в арсенале тактических средств вооружения.

Хрущев

Хрущев

Именно в тот период был заложен технологический ресурс, создана мощнейшая научно-исследовательская база ракетостроительной отрасли. В дальнейшем, советские конструкторы, используя многочисленные конструкторские наработки, сумели создать не один успешный проект, среди которых на особом счету стоит ракетный комплекс «Точка У». Это оружие явилось полной неожиданностью для американцев и их союзников по блоку НАТО. Армии стран Варшавского Договора получили в свои руки мощное и высокоточное тактическое оружие. Действительно, тактико-технические данные, которыми обладала советская разработка, делали передний край западных союзников полностью беззащитным от внезапного тактического ракетного удара.

Точка У

Точка У

Запад в то время не мог адекватно ответить Советскому Союзу. В Европе на смену устаревшим и слабеньким ракетным комплексам MGR-1 «Онест Джон» с дальностью полета в полсотни километров, пришли более мощные ракетные оперативно-тактические комплексы MGM-52 «Ланс». Это оружие было куда мощнее и тяжелее. Советский ТРК «Точка», серийно выпускавшийся, начиная с 1973 года, и принятый официально на вооружение в 1975 году, обладал большей мобильностью и гибкостью для использования в тактических целях. Недаром военные эксперты сравнивали советский ракетный комплекс с хирургическим скальпелем. Американская ракета была схожа на тяжелую дубину, которой пришлось вступить в единоборство с советской ракетой-рапирой, острой и молниеносной.

Ракета Ланс

Ракета Ланс

Как создавался советский тактический ракетный комплекс «Точка У»

Еще в середине 60-х годов с подачи Министерства Обороны СССР были начаты работы по созданию проекта советской оперативно-тактической ракеты ближнего радиуса действия, способной наносить точные удары по обороне противника на глубину до 100 км. Впервые для советских средств вооружения ставка делалась не на мощность боезаряда, на достижение высокой точности попадания. Предыдущие опытные стрельбы и работы, ведущиеся в этом направлении, наглядно демонстрировали правильность выбранного курса. Военные указывали на то, что только высокоточное оружие может обеспечить необходимый результат на поле боя. Ушла в прошлое артиллерийская стрельба по площадям. Требовалось иметь в передней полосе обороны мощные тактические средства огневой поддержки, способные точечно поразить определенный объект в полосе обороны вероятного противника.

М11 Шторм

М11 Шторм

Началом старта проекта по созданию нового советского ракетного комплекса ограниченной дальности стало мартовское Решение Совета Министров СССР в 1968 году. В соответствии с требованиями, озвученными в техническом задании, в основе проекта должны были быть использованы наработки, сделанные на базе ракетного комплекса морского базирования М-11 «Шторм». В частности, для работы были использованы ракеты данной ракетной системы. Первоначально решение задачи по созданию тактического ракетного комплекса велись в КБ «Факел», которое подготовило проектную документацию для комплекса «Ястреб». В новом проекте система управления ракеты во время полета должна была бы опираться на управление с земли. Другими словами для достижения необходимой точности попадания курс ракеты требовалось постоянно корректировать.

Однако такой вариант управления и наведения не устраивал военных. Советским конструкторам потребовалось полностью изменить систему наведения ракеты на цель. Эти работы и стали причиной того, что новая разработка еще в 1965 году получила название «Точка». Инженеры оставили без изменения основные узлы и детали ракеты, установив на ней вместо радиоэлектронного блока управления полетом, более простую инерциальную систему наведения.

С 1968 года вплотную созданием нового ракетного комплекса на базе существующих рабочих проектов занялось КБ машиностроения в г. Коломна (Московская обл.). Это предприятие было конструкторской вотчиной маэстро С.П.Непобедимого, создателя лучших образцов ракетной техники.

С.П. Непобедимый

С.П. Непобедимый

Для справки: Под руководством С.П. Непобедимого в Советском Союзе в разное время были созданы эффективные средства вооружения. В частности, противотанковые управляемые ракеты «Шмель» и «Малютка» сожгли не одну сотню израильских танков во время военных действий на Ближнем Востоке. Советские ПЗРК «Стрела» стали на долгое время одним из основных средств ПВО сухопутных войск на уровне батальона, полка.

Перед коллективом Коломенского КБ была поставлена задача, создать ракетный комплекс, который бы обладал высокой точностью стрельбы для уничтожения малоразмерных целей. Прежде чем новое средство вооружения увидело свет, советским конструкторам пришлось пройти сложный и тернистый путь. В ходе последующей работы разработчики приняли решение отказаться от прежних конструкторских наработок, оставив без изменения саму концепцию ракетного комплекса.

Точка перед пуском

Точка перед пуском

Проектная документация была полностью переработана и дополнена целым рядом технических новшеств. Следует отметить, что рабочий проект, созданный коллективом Коломенского КБ, оказался приемлемым для освоения советской промышленностью. К тому же удалось добиться существенного удешевления технологической части проекта. Последующие испытания, затянувшиеся на целых 5 лет, позволили создать оружие, опередившее свое время. В данном случае произошла любопытная ситуация. Комплекс еще проходил государственные испытания, а серийное производство уже было запущено на Воткинском механическом заводе в 1973 году. Официально новый советский оперативно-тактический ракетный комплекс «Точка» был принят на вооружение в 1976 году.

ТРК «Точка У» — последующий шаг в развитии тактического ракетного вооружения

Принятый на вооружение Советской Армии ракетный комплекс «Точка» мог обеспечить поражение малоразмерных целей противника на расстояние до 70 км. На конечном этапе траектории полета ракеты допускалось отклонение от цели в пределах 250 м. В процессе создания нового вооружения участвовало более 120 предприятий страны различного профиля. На волгоградском заводе «Баррикады» сумели создать пусковую установку для новой ракеты, которая отличалась простотой и надежностью конструкции. Особая заслуга в деле создания нового ракетного комплекса принадлежит советским автомобилестроителям. Оперативно-тактический комплекс получил новое уникальное по своим ходовым качествам шасси, повышенной проходимости.

Место падения ракеты

Место падения ракеты

Полученные тактико-технические характеристики для начала удовлетворяли военных, однако в ходе последующих полевых стрельб, было выявлено следующее:

  • дальность полета ракеты не отвечала требованиям и условиям, которые присутствовали в полосе обороны;
  • точность попадания ракеты необходимо было увеличить, сведя к минимуму вероятность нанесения повреждений по прилегающей к цели территории;
  • требовалось улучшить работу системы наведения ракеты на цель, сделав ее максимально автономной во время полета.
Точка Р

Точка Р

Последующая модернизация ракетного комплекса получила название «Точка Р». Ракета стала оснащаться пассивной радиолокационной головкой наведения для противоборства с вражескими РЛС. Попытки улучшить технические характеристики ракетного комплекса простой переделкой навигационной системы и схемы управления полетом ракеты, привели к тому, что с 1983 года в серию пошла модификация ракеты «Точка Р». Назвать данный вариант модернизации успешным будет преувеличением. В дальнейшем данная разработка была снята с производства, уступив место на заводском конвейере более совершенной версии — ракетному комплексу «Точка У». Это оружие было принято на вооружение ракетно-артиллерийскими частями Советской Армии в 1989 году.

Цели и назначение модернизированной системы остались те же — уничтожение малоразмерных объектов противника в прифронтовой полосе. Ракетный комплекс состоял из следующих компонентов:

  • боевая ракета с неотделяемой боевой частью;
  • инерциальная система управления полетом ракеты;
  • пусковая установка на самоходном шасси;
  • транспортно-заряжающая установка на самоходном шасси;
  • машина автоматического контроля и испытаний;
  • машина боевого обеспечения и обслуживания.
Батарея Точки У

Батарея Точки У

Из оперативно-тактических ракетных комплексов «Точка У» были сформированы батареи. В состав ракетно-артиллерийского дивизиона, которые были в каждой мотострелковой или танковой дивизии, входило 2-3 батареи. Таким образом, сухопутные войска получали в свое распоряжение мощное оружие дальнего боя, способное на расстоянии 100-120 км нанести противнику существенный урон. Главными целями в данном случае являлись объекты транспортной и тыловой инфраструктуры, аэродромы, объекты связи и управления.

Технические характеристики и особенности конструкции

Ракетный комплекс являлся мобильным средством огневого поражения. Пусковая установка была установлена на самоходное шасси с колесной схемой 6х6. Мощность дизельного двигателя составляла 300 л/с. В полном боевом снаряжении самоходная пусковая установка могла развить на шоссе скорость 60 км/ч. Отличительной особенностью пусковой установки являлась повышенная проходимость транспортного средства. Машина могла преодолевать вплавь водные преграды, двигаться по пересеченной местности и бездорожью.

Самоходное шасси

Самоходное шасси

Масса пусковой установки на колесном шасси в боевом снаряжении составлял 18 тонн. Запас хода составлял 650 км. Советские транспортеры, созданные на заводе «баррикады» имели огромный технологический ресурс – 15 тыс. км. Ракетный комплекс мог действовать в различных климатических условиях, как при низких температурах, так и в условиях жаркого климата. Управлял передвижной пусковой установкой экипаж, состоящий из 4-х человек. Для приведения ракетного комплекса в готовность к пуску, экипажу требовалось расчетного времени не более 2 минут. Запуск ракеты с марша осуществлялся спустя 15 минут, отведенных на подготовку.

Подготовка к пуску

Подготовка к пуску

Отдельного внимания заслуживает ракета 9М79, которой оснащались ракетные комплексы «Точка У». Снаряд имел длину 6400 мм при диаметре корпуса 650 мм. Общий вес снаряженной ракеты составлял 2010 кг. Их этой массы на полезную нагрузку отводилось 500 кг. Старт и полет ракеты обеспечивался работой твердотопливного ракетного двигателя, работа которого на марше имела продолжительность 28 секунд. Последующий полет снаряда осуществлялся за счет полученной инерции. За это время успевало сгореть до 800 кг топлива. Дальность полета ракеты 9М79 составляла:

  • минимум 15 км;
  • максимум 120 км;
  • максимальное отклонение от цели составляло 40 м.

Ракета оснащалась неотделяющейся боеголовкой, которая на завершающем этапе полета имела прямой угол падения. Такая особенность полета обеспечивала высокую точность попадания. В Советском Союзе ракетные комплексы «Точка У» в основном оснащались боевыми частями трех типов – тактическими ядерными боезарядами мощностью до 100 кт, осколочно-фугасными и кассетными.

Типы ракет Точка

Типы ракет Точка

Весь полет ракеты, начиная со старта и до попадания в цель, осуществлялся автономно. Нацеливание на цель осуществлялся на основе цифровых данных. Последующую работу по контролю за правильностью боевого курса выполняла инерциальная система наведения. В целом, тактико-технические характеристики ракетного комплекса «Точка У» были передовыми для своего времени, что обеспечило его длительную эксплуатацию.

c ++ — Приведение типов std :: complex к __complex128

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. работы Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
,

индивидуальных (x, y) точек графика — WebMath

Быстрый! Мне нужна помощь с: Выберите элемент справки по математике … Исчисление, производные Исчисление, Интеграция Исчисление, правило частных Монеты, Подсчет Комбинации, Найти все Комплексные числа, сложение Комплексные числа, вычисление с помощью Комплексные числа, умножение Комплексные числа, степени Комплексные числа, вычитание Конверсия, Площадь Преобразование, длина Конверсия, Масса Конверсия, Мощность Конверсия, Скорость Конверсия, температуры Конверсия, Объем Анализ данных, определение среднего Анализ данных, поиск стандартного отклонения Анализ данных, гистограммы Десятичные дроби, преобразовать в дробь Электричество, Стоимость Факторинг, целые числа Факторы, наибольшее общее Факторы, наименее распространенные Дроби, сложение Дроби, Сравнение Дроби, преобразование Дроби, преобразовать в десятичные числа Дроби, Деление Дроби, Умножение Дроби, уменьшение Дроби, вычитание Дроби, что это такое Геометрия, Коробки Геометрия, Круги Геометрия, Цилиндры Геометрия, Прямоугольники Геометрия, Правые треугольники Геометрия, Сферы Геометрия, Квадраты Графики, Линии Графики, Любая функция Графики, Круги Графики, Эллипсы Графики, Гиперболы Графики, неравенства Построение графиков, полярный график Построение графика, точка (x, y) Неравенства, Графики Неравенства, Решение Проценты, сложный Интерес, простой Линии, уравнение от точки и наклона Линии, уравнение по наклону и y-int Линии, уравнение из двух точек Кредит, график платежей Лотерея, поиск шансов Математика, практика полиномов Математика, практика основ Метрическая система, конвертация Числа, сложение Числа, расчет с помощью Числа, Расчет с переменными Числа, деление Числа, умножение Числа, сравнение числовой строки Цифры, Числовая строка Числа, значение места Числа, произношение Числа, округление Числа, вычитание Параболы, Графики Полиномы, сложение / вычитание Полиномы, завершающие квадрат Полиномы, Деление Многочлены, разность квадратов факторинга Многочлены, факторинг трехчленов Полиномы, факторинг с GCF Многочлены, Умножение Полиномы, возведение в степень Практика, Математические задачи Пропорции, какие они Квадратичные уравнения, Квадратичная формула Квадратичные уравнения, решаем факторингом Радикалы, другие корни Радикалы, квадратные корни Коэффициенты, какие они Пенсия, сбережения на Цена продажи, расчет Научная запись, преобразование Научное обозначение, деление Научное обозначение, Умножение Фигуры, Прямоугольники Упрощение, что угодно Упрощение, экспоненты Упрощение, как термины Упрощение, Продукты Время, думая о Совет, представляя Тригонометрия, Выражения Тригонометрия, Правые треугольники Windchill, Рисование

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
