российский броневик, армейская и гражданская версия, технические характеристики, салон

В начале XXI века в Российской Федерации произошёл качественный скачок вперёд в деле создания и принятия в эксплуатацию новой боевой техники. В том числе и образцов ранее не имевших аналогов в войсках СССР, одним из таких образцов является бронеавтомобиль «Тигр».

Как ни странно это будет звучать, но, в отличие от других образцов вооружения, эта машина не имеет корней в Министерстве обороны, её разработка велась по заказу третьего лица, и лишь после разработки и опробования она была принята на вооружения РА и МВД РФ.

Содержание

История возникновения

Необходимость использования в армии автомобилей проявилась еще во время Второй Мировой войны, её не зря называли «войной моторов», использовались не только транспортные возможности авто, но и мобильные характеристики легковых автомобилей.

Тигр на параде

Стоит отметить активное использование «Виллисов», «Доджей» и «Лендроверов» в войсках с целью проведения разведки, патрулирования и диверсионных операций. Известны, например, факты установки на автомобили артустановок, пулеметов с целью усиления вооружения и длительная и эффективная патрульная служба «розовых пантер» в Африке.

После мировой войны доктрина мобильных сил незначительно поменялась.

Для армейских подразделений требовались легкие и маневренные автомобили с повышенной проходимостью. Но в России к этой доктрине пришли только на границе веков, когда стало понятно, что прорыв танковых клиньев и использование дивизий и армейских соединений в мобильном конфликте себя не оправдывают.

Были разработаны и новые требования к армейскому автомобилю, в их число входили:

  • возможность обеспечения легкой броневой защиты экипажа и десанта;
  • установка вооружения, в том числе и ПТУР;
  • надежная база и двигатель;
  • повышенная проходимость;
  • возможность использования в различных климатических поясах.

Наиболее известным образцом подобного транспортного средства является бронеавтомобиль типа HMMWV, производства США, его гражданская версия «Хаммер» известна практически всем. Но, на момент принятия новой доктрины подобные «Хамви» автомобили в числе имевшихся в РА отсутствовали. Бронеавтомобиль Министерство обороны получило по довольно интересному варианту развития событий.

Бронеавтомобиль Тигр с Птрк Корнет

Король Иорданского Королевства Абдалла II принял решение организовать в стране собственное производство военной техники. Компанию назвали — King Abdullah II Design and Development Bureau, в переводе: конструкторское бюро короля Аблуллы II. Перед КБ стояла задача: спроектировать национальные образцы боевых транспортных средств, в том числе и легкого бронеавтомобиля типа «Хамви».

Разработку проекта поручили арабскому предприятию Bin Jabr Group Ltd, которое в свою очередь обратилось за помощью для создания многоцелевого транспортного средства к российской компании ГАЗ. Цена контракта составила $ 60 млн.

Согласно условиям контракта, российские конструкторы взяли обязательство построить три опытные машины с различным вариантом кузова.

Экспортный заказ изначально планировался как аналог HMMWV, и гражданская разновидность авто не обсуждалась. Основным требованием технического задания к бронеавтомобилю было следующее:

  • низкая стоимость производства;
  • возможность эксплуатации в условиях пустыни, а значит высокой температуры и большого количества пыли, чего не выдерживали американские «Хамви»;
  • высокая манёвренность и проходимость;
  • большой объем для транспортировки личного состава или специального оборудования;
  • возможность установки бронирования для защиты личного состава от стрелкового оружия или минных заграждений.

Прообразом для нового армейского внедорожника стал гражданский «Хаммер». К участию в создании броневика подключили некоторые КБ российских предприятий. Через небольшой период времени, условия контракта были исполнены, и заказчику продемонстрировали готовые модели. Прототип обозначили индексом ГАЗ -2975 «Тигр».

Военная Машина Тигр

Созданный прототип соответствовал условиям заказа и был принят арабской стороной без нареканий. Три единицы новой техники были представлены на международной выставке вооружения IDEX-2001, проходившей в Абу-Даби(ОАЭ) с 18 по 22 марта 2001 года. Автомобиль носил название — Tiger HMTV (High Mobility Transportation Vehicle — высокомобильное транспортное средство).

Успех воодушевил партнёров на совместное производство, которое планировалось на предприятиях BJG и ГАЗ.

На Ближнем Востоке начали самостоятельно выпускать HMTV с 2005 года, и количество собранной техники составило 500 единиц. Автомобиль получил название «Nimr».

В тоже время у российских промышленников остались необходимые чертежи и разработки для развития проекта бронеавтомобиля такого класса, но уже приспособленного для российских условий. В процессе испытаний, проходивших на исходе 2002 года в Московском СОБРе, бронеавтомобилем «Тигр» всерьёз заинтересовалось руководство МВД.

На партию внедорожников был сделан первый заказ, который поручили Арзамасскому машиностроительному заводу. Завод занимается выпуском и ремонтом БТР и освоение лёгкого бронеавтомобиля было вполне практично поручить именно этому предприятию, имевшему значительны опыт в производстве бронекорпусов.

Конструкция

Технические характеристики автомобиля «Тигр» вполне на уровне зарубежных аналогов, отличает его только одно, он способен нести службу в условиях нашего, российского климата. Что автоматически означает его универсальность: пустыня, тундра, лесостепь – «Тигр» свободно акклиматизируется к любому климату и грязи.

Автомобиль имеет рамную конструкцию, кузов цельнометаллический, на каркасной основе.

Грузовой отсек отделен от отделения управления перегородкой, но для упрощения эксплуатации эту панель сделали съёмной. В грузовом салоне может располагаться различное радиотехническое оборудование, сиденья для десанта или боекомплект к установленному вооружению. Полторы тонны возимого веса это вполне оптимально для этого класса авто.

Салон бронеавтомобиля Тигр

Стандартная комплектация состоит из следующих узлов и систем:

  • независимая подвеска колёс с рабочими элементами торсионов;
  • гидравлический усилитель руля;
  • система блокировки дифференциала главной передачи;
  • автоматическая регулировка давления в шинах.

Дополнительное оснащение:

  • система кондиционирования;
  • электрический привод открытия/закрытия стёкол;
  • антиблокировочная тормозная система ABS;
  • аудиосистема.

Силовая установка может иметь несколько вариантов, среди которых двигатель Cummins «В» с рабочим объёмом V-5.9 и ЯМЗ-534/V-4.5. Вырабатываемая мощность от 180 до 215 л/с.

Тактико-технические характеристики

В таблице приведены основные характеристики «Тигра» и его конкурента «Хамви»;

МодельГАЗ-2330HMMWV-M1151A1
Колесная формула 4 Х 44 Х 4
Длина, мм57504550
Ширина, мм22102160
Высота, мм22051850
Клиренс, мм400405
Межосевая колёсная база, мм33003300
Колея, мм18501650
Шина335/80 R20370х125 R16.5
Разрешённая масса ТС, кг60005900
Грузоподъёмность, кг12502400
Топливный бак, л70 х 295
Предельная скорость, км/ч140129
Предельная дальность хода, км1000480
Допустимый угол подъёма32 град.60 град.
Допустимый угол спуска30 град.-
Крен30 град.-
Максимальная глубина брода, мм1200760
Радиус поворота, м 10-

Как уже было написано выше, российский «Тигр» создавался в качестве ответа американскому HMMWV по заказу Ближневосточной компании.

ВПК-233136 Тигр

Объединяет эти машины общий тип – это рамная платформа с возможность установки различных кузовов. Трансмиссия имеет разный тип: на американце автоматическая 4-х ступенчатая коробка, а на российском механическая КПП. (АКПП предусмотрена на гражданской версии).

Западная модель оснащена восьмицилиндровым V-образным двигателем Detroit Diesel объемом 6,5 литров, а россиянин дизельным ЯМЗ 4,4 литра.

Но разница в объёмах не дала преимущества американцу в мощности: 195 л/с против 215 л/с в пользу ярославца.

Амн 233114 Тигр-м

Вместимость экипажа в HMMWV – 4 человека, в Арзамасском броневике могут разместиться по посадочным местам 6 бойцов. Как видно, техника действительно очень схожа. В таблице приведены основные характеристики «Тигра» и его конкурента «Хамви»;

Модификации

Бронированный автомобиль имеет множество модификаций, которые разработаны для решения конкретных задач.

  • ГАЗ-2975, является прототипом ГАЗ-2330;
  • ГАЗ-2330, небронированный внедорожник с двух- и трёхдверным кузовом. Это базовая модель всего семейства армейской машины;
  • ГАЗ-233034 СПМ-1 — броневик для полиции с III классом защиты салона;
  • ГАЗ-233036 СПМ-2 – броневик, имеющий V класс бронезащиты, грузовой салон рассчитан на 7 бойцов ОМОН или СОБР в полном боевом снаряжении;
  • «Абаим-Абанат» СПМ-1. От базовой модели СПМ отличается только наличием подъемной штурмовой платформы, предназначена для антитеррористических групп СпН МВД и ФСБ.
  • СБРМ СПМ-1 – боевая машина разведки для Росгвардии, на основе СТС «Тигр», оснащена оборудованием для наблюдения и штатным пулемётом. Экипажа 4 человека;
  • Р-145БМА СПМ-2 – в салоне располагается блок радиосвязи и управления;
  • АПЕ МБ СПМ-2 — мобильный штаб для командования МВД или войск Росгвардии;
  • П-265 – передвижной узел связи, армейского типа;
  • Тигр — «проект 420» — оснащается американскими двигателями Cummins и узлами трансмиссии Chrysler, предназначенными в США для мощного пикапа Dodge Ram;
  • Тигр-6А – четырёхдверный командный броневик;
  • СБМ ВПК-233136 СПМ-2 – более развитая концепция внедорожника для Росгвардии. Крыша оснащена двумя люками. Может устанавливается универсальная турель спарка Корд-ПКБ-АГС. Окна, двери и борта оснащены бойницами;
  • МЗ-304 «Горец» — передвижной миномётный комплекс вооруженный 120-мм минометом типа 2Б11;
  • ГАЗ-3121 «Тигр-2», гражданская версия военного внедорожника. В настоящий момент его можно свободно приобрести. Однако, не всем по карману покупка авто в стиле Military. Внедорожник оснащён американским атмосферным двигателем Cummins B205 и трансмиссией Chrysler. Вес машины 3500 кг. Средний расход дизельного топлива от 15 литров.
  • Заключение

    За 12 лет серийного производства военных и гражданских версий, от эксплуатантов поступают положительные отзывы.

    Два Тигра

    «Тигр» — высокомобильное средство передвижения, благодаря конструкции которого, бойцы чувствуют себя в безопасности, а частные лица ощущают максимальную уверенность во внешнем виде, системе управления, узлах и агрегатах мощного внедорожника.

    По отзывам бойцов специальных подразделений, принимавших участие в локальных боевых конфликтах, ТС проявило себя, как надёжная боевая единица.

    Находясь на службе, бронированный автомобиль спасёт ещё не одну жизнь солдату и офицеру, а его грозный вид может заставить сложить оружие врагов и не испытывать судьбу на прочность.

    Видео

День инноваций ЮВО: бронеавтомобиль «Тигр»

С середины прошлого десятилетия российская промышленность строит автомобили семейства «Тигр». В рамках единой линейки, основанной на общих идеях и агрегатах, строятся несколько типов автомобильной техники различного предназначения с отличающимися характеристиками. Такая техника поставляется вооруженным силам и министерству внутренних дел России, а также некоторым зарубежным заказчикам. В ходе недавней выставки «День инноваций Южного военного округа» Минобороны и МВД представили сразу два броневика «Тигр», используемые в их подразделениях.
Броневики семейства «Тигр» предназначены для выполнения различных задач, связанных с перевозкой людей или небольших грузов. Таким образом, эта техника может выполнять функции транспорта, а также осуществлять патрулирование заданных районов или сопровождать автоколонны. Машины семейства имеют схожую конструкцию и ряд унифицированных агрегатов, но отличаются некоторыми узлами, в первую очередь типами корпусов. Подобная модульная архитектура позволяет потенциальному заказчику выбрать машину, наиболее полно соответствующую его требованиям.

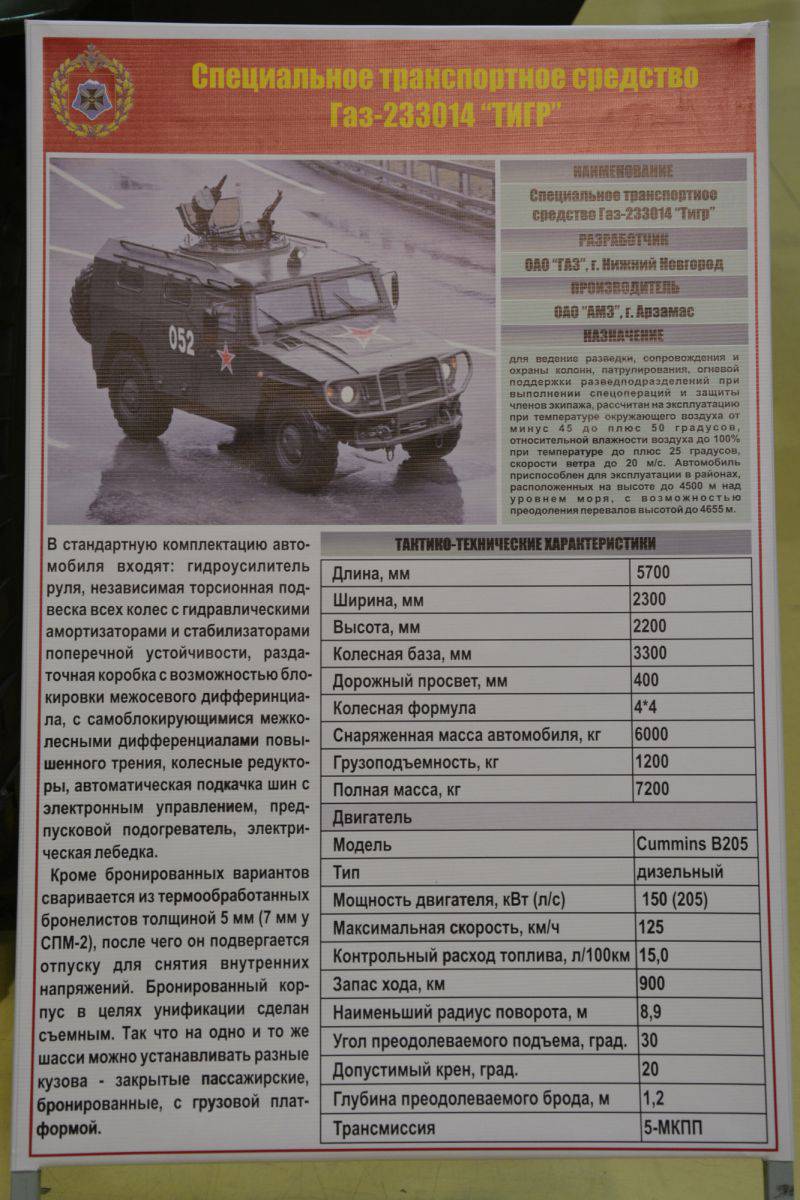

Для вооруженных сил России был создан бронеавтомобиль ГАЗ-233014 «Тигр». Главной особенностью этой машины является бронекорпус, свариваемый из листов толщиной 5 мм. С целью обеспечения высокой степени унификации разных машин семейства корпус выполняется в виде отдельного модуля, монтируемого на шасси. Использованная броня соответствует 3 классу защиты по отечественным стандартам. Таким образом, силовая установка и экипаж защищены от пуль автоматов калибра до 7,62 мм (без бронебойных сердечников).

Армейский «Тигр» оснащается дизельным двигателем Cummins B205 мощностью 205 л.с. Также возможно использование мотор ГАЗ-562 мощностью 110 л.с. Двигатель сопряжен с механической коробкой передач и трансмиссией, передающей крутящий момент на все четыре колеса. Двигатель обеспечивает максимальную скорость на шоссе порядка 125 км/ч. Полная масса машины – 7,2 т, из которых 1,2 т приходится на груз.

Броневик ГАЗ-233014 имеет шесть мест для перевозки экипажа и десанта. Два располагаются в передней части салона, остальные – в средней и задней. Четыре кресла устанавливаются у бортов. В армейской конфигурации бронеавтомобиль имеет две бортовые и одну распашную кормовую дверь. Также предусматривается люк в крыше, на котором имеются крепления для установки оружия. Обзор обеспечивается крупным лобовым стеклом и несколькими окнами в бортах и кормовых дверях.

Подразделения министерства внутренних дел закупают и используют вариант броневика под названием ГАЗ-233036 СПМ-2. Эта машина имеет примерно такое же предназначение, как армейский «Тигр», но с поправкой на специфику работы МВД. Кроме того, «Тигры» в армейском и полицейском исполнении отличаются некоторыми особенностями конструкции. В частности, МВД пожелало получить броневик с повышенным уровнем защиты.

Модификация СПМ-2 оснащается дизельным двигателем Cummins B205 или ЯМЗ-5347-10 мощностью до 205 л.с. За счет сохранения основных показателей веса полицейский броневик имеет примерно такие же характеристики подвижности, как и его армейский «собрат». Максимальная скорость на шоссе достигает 125 км/ч. Грузоподъемность – до 1,2 т.

Главным отличием «Тигров» для Минобороны и МВД является конструкция корпуса. В версии ГАЗ-233036 машина оснащается бронекорпусом, сваренным из листов толщиной 7 мм. Такой корпус соответствует 5 классу защиты и обеспечивает безопасность экипажа при обстреле из автоматов калибра 7,62 мм с использованием бронебойных боеприпасов или из винтовок того же калибра с небронебойными пулями.

Также СПМ-2 отличается от ГАЗ-233014 наличием двух люков в крыше, амбразурами в бронестеклах и более вместительным боевым отделением. Полицейский броневик может перевозить до восьми человек, включая водителя.

К настоящему времени были разработаны несколько модификаций бронеавтомобилей «Тигр», которые производятся серийно и поставляются заказчикам, как российским, так и зарубежным. Время от времени на различных выставках демонстрируются новые варианты использования броневиков. К примеру, не так давно был представлен вариант машины с противотанковым ракетным комплексом «Корнет». Несколько таких броневиков приняли участие в Параде Победы на Красной площади 9 мая этого года.

На недавней выставке в Ростове-на-Дону демонстрировались два броневика в более простых конфигурациях. Так, выставочный образец армейского ГАЗ-233014 получил пулемет «Печенег», установленный на креплениях люка, а полицейский ГАЗ-233036 вообще не был оснащен каким-либо собственным оружием. Другие особенности конструкции этих машин можно увидеть в нашем фотообзоре.


Броневик привлек внимание посетителей - места в кабине все время были заняты интересующимися

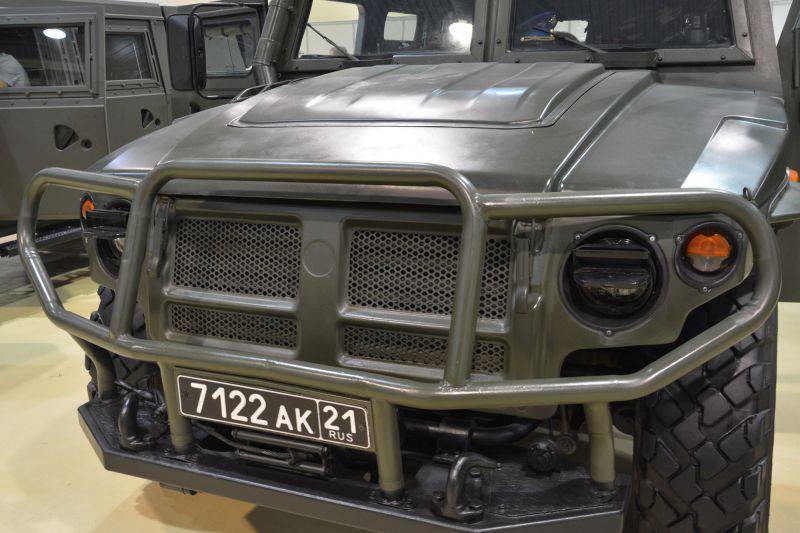

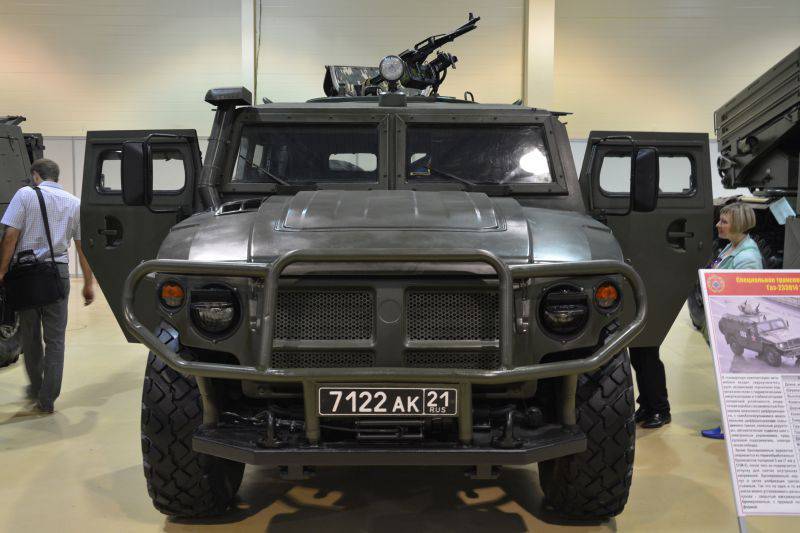

Характерные решетка радиатора и "кенгурятник"

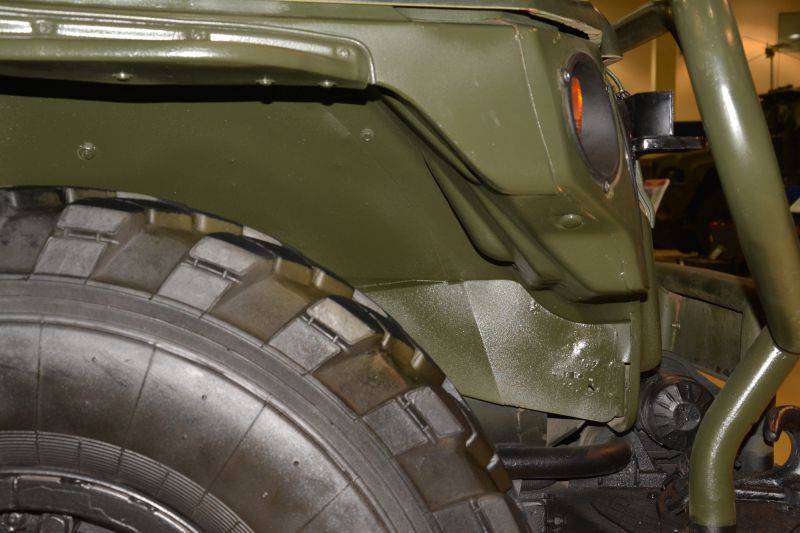

В конструкции корпуса предусмотрена защита двигателя

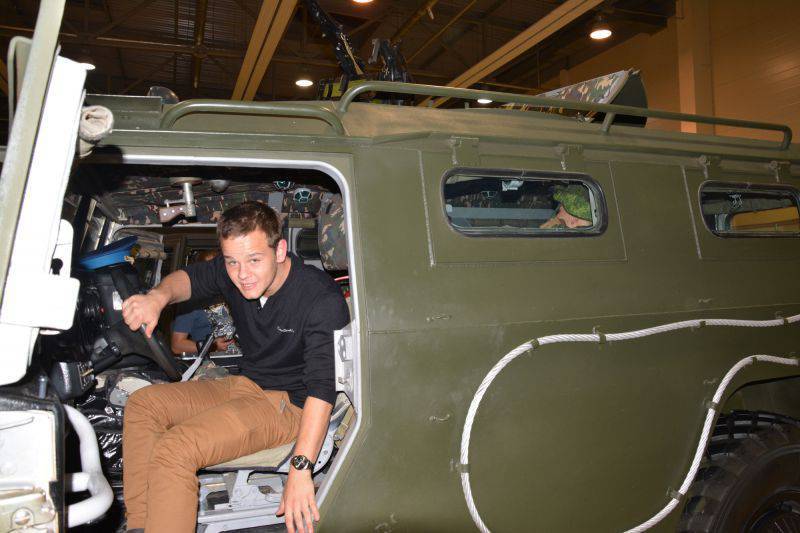

Броневик удобен для посадки и высадки

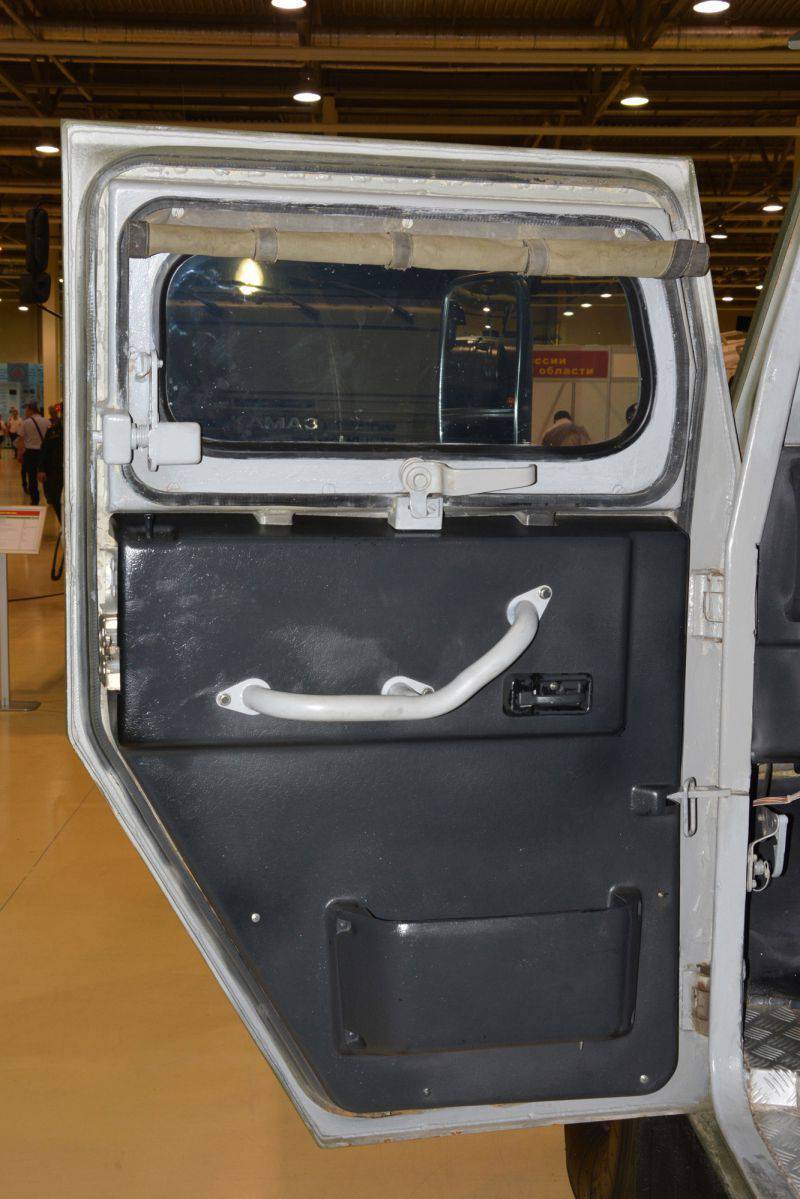

Дверь водителя. Все механизмы убраны под декоративную панель

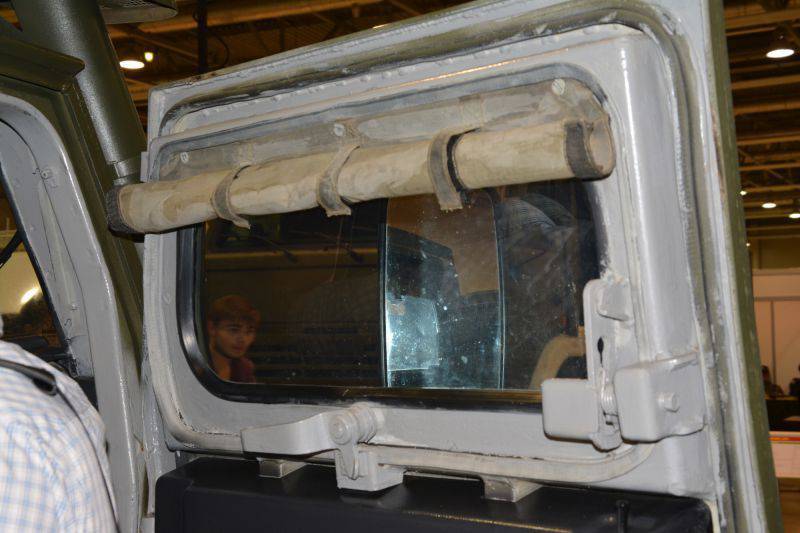

Шторка на окне командирской двери

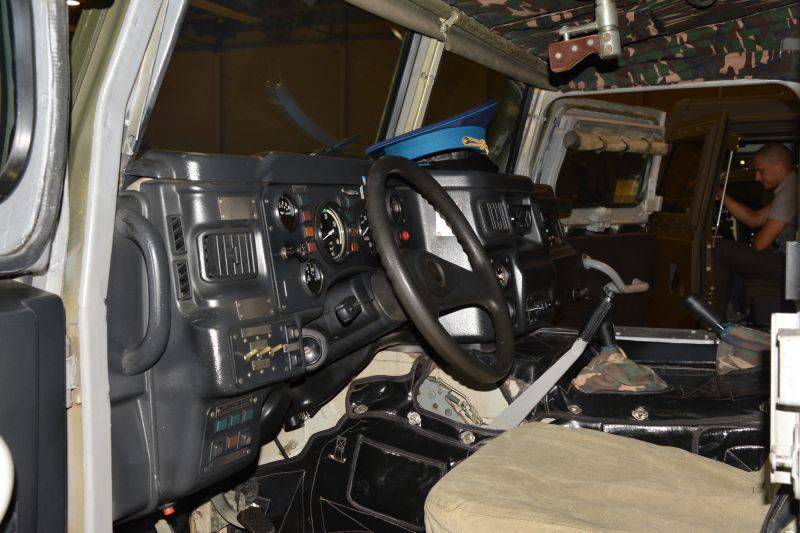

Рабочее место водителя

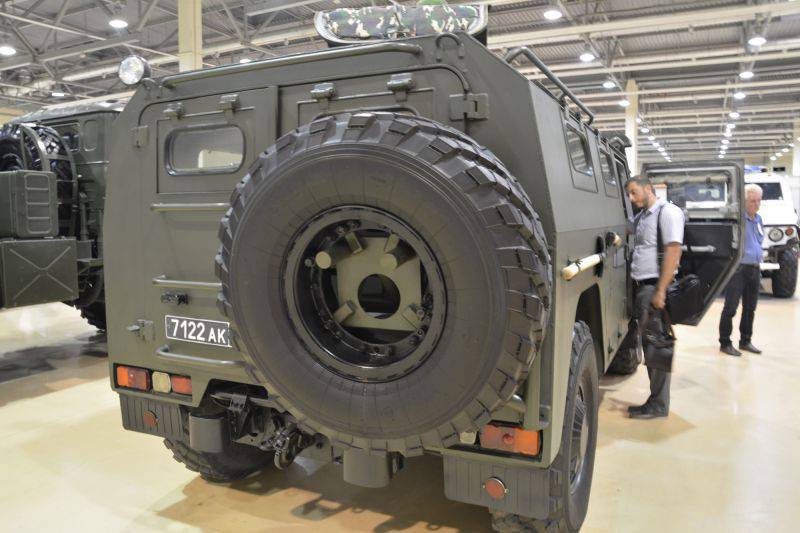

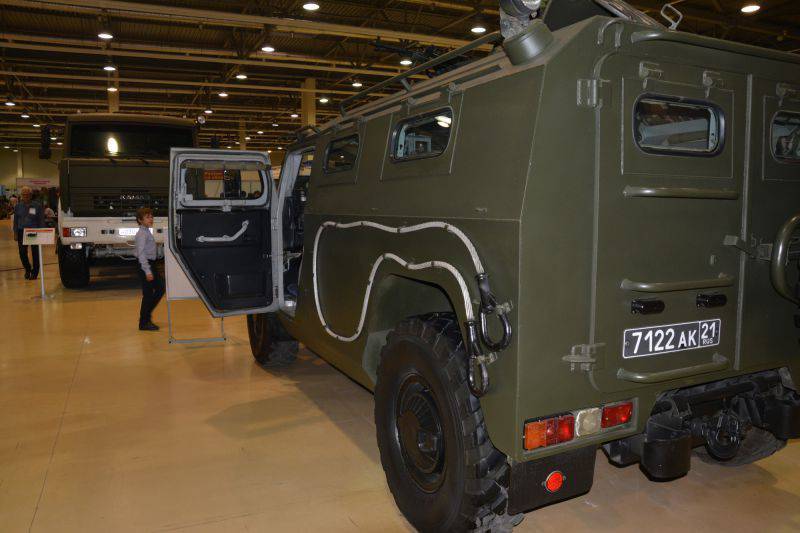

Задняя часть машины с разных ракурсов

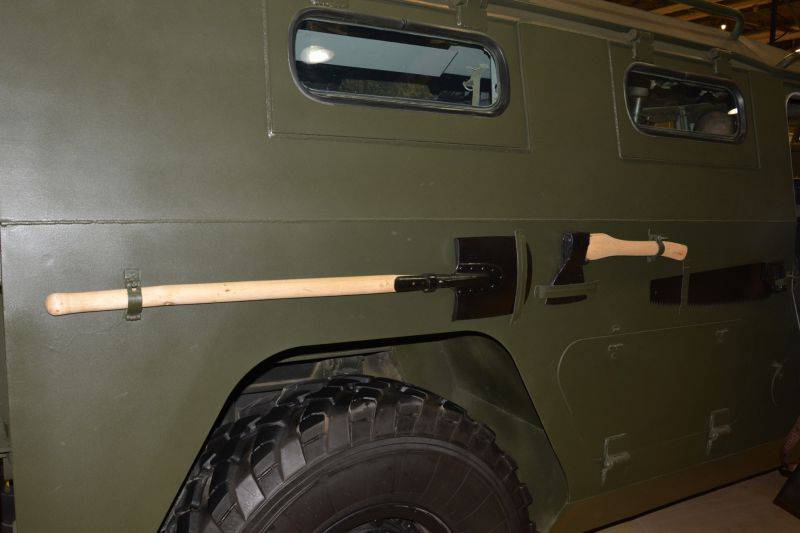

Шанцевый инструмент перевозится на правом борту

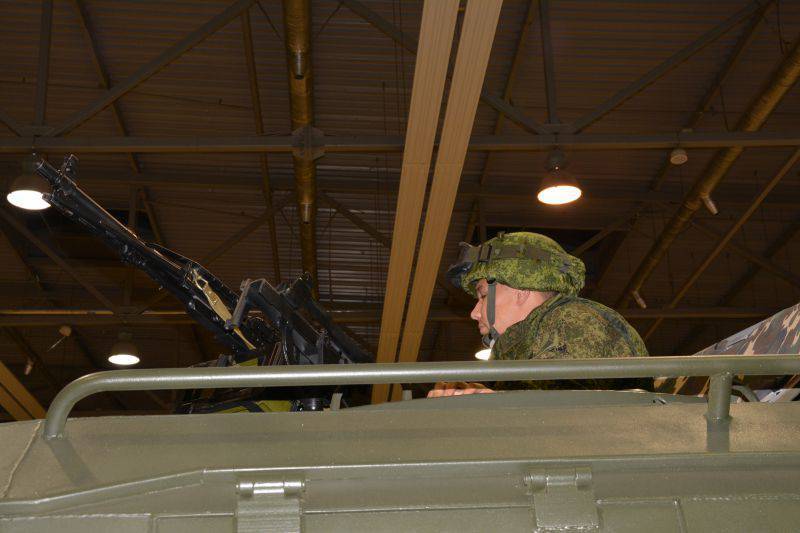

Выставочный "Тигр" вооружен пулеметом на специальной установке люка
Крышка люка состоит из двух частей
Характерная ступица колеса

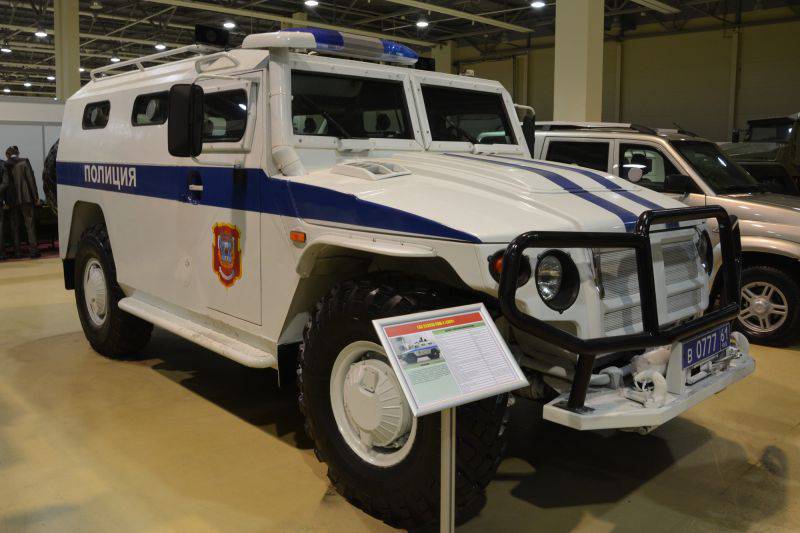

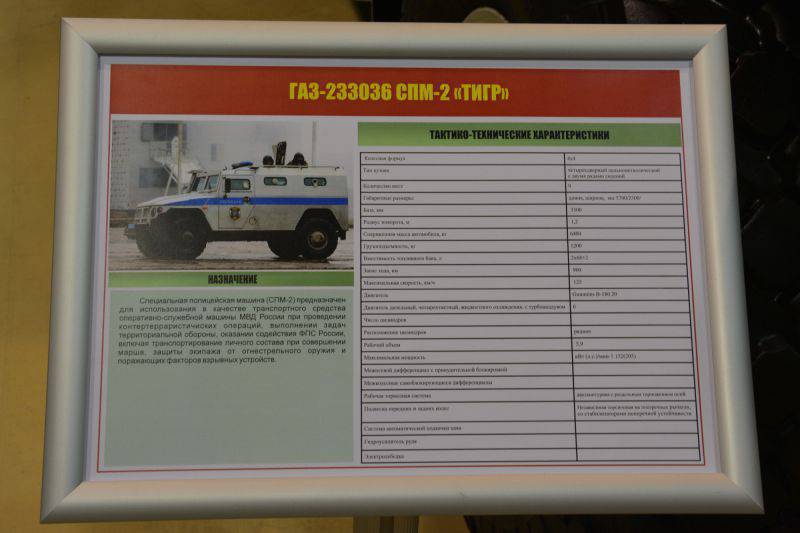

Полицейский "Тигр" версии СПМ-2

обзор, цена гражданского и военного Тигр (ГАЗ-2330)

Брутальные американские военные автомобили HMMWV, более известные как «Хаммер», стали «законодателями моды» в классе легкой армейской колесной техники.

Несмотря на ряд своих недостатков, внедорожник все же имеет и сильные стороны, но его высокая цена отпугивала потенциальных клиентов. Поэтому, когда иорданская армия разместила в ОАЭ подряд на разработку нового бронеавтомобиля, заказ был делегирован на Арзамасский автозавод, имевший хорошие наработки по созданию бронетранспортеров.

Опытные образцы автомобиля Тигр, разработанные дочерним предприятием ГАЗ – ЗАО «ПКТ», были готовы в 2001 году, но заказчик в лице Bin Jabr Group Ltd из ОАЭ заявил, что у автомобиля слишком высокий расход топлива и цена. Контракт на производство «Тигров» для иорданской армии был расторгнут, а заказчик выкупил только техническую документацию и три опытных образца.

Вскоре арабская компания создала совместное предприятие и на основе технической документации от ЗАО «ПКТ» разработала модернизированный вариант «Тигра» с более мощным мотором, импортной трансмиссией и несколько измененной геометрией кузова. Он успешно выпускается под названием Nimr для стран Ближнего Востока в нескольких модификациях.

Конструкция

При создании бронеавтомобиля «Тигр» инженеры из ЗАО «ПКТ» взяли за основу вышеупомянутый HMMWV, но часть элементов разработана полностью с нуля, а другая взята из основ бронетранспортера БТР-80 и автомобиля повышенной проходимости ГАЗ-3937 «Водник».

Кузов и платформа

Газ Тигр имеет прочное рамное шасси лонжеронного типа, на котором устанавливается модульный кузов и большая часть агрегатов: двигатель, трансмиссия и раздатка и другие.

Компоновка классическая капотная – спереди находится моторное пространство, далее расположена кабина, а за ней десантный отсек, отделенный броневой переборкой.

Машина Тигр Машина Тигр

В военной комплектации бронезащита кузова интегрирована в каркас – вместо обшивки броневыми панелями, как на большинстве бронеавтомобилей, борта и крыша кузова изготавливаются непосредственно из катаной гомогенной стали толщиной от 5 до 7 мм в зависимости от модификации. Такая защита выдерживает выстрел обычным (не бронебойным) боеприпасом с близкого расстояния из любого ручного стрелкового оружия калибром 7.62 мм.

Но в современных реалиях такая защита спасет разве что от банды грабителей банков. Гражданская война в Сирии, затяжные конфликты в Ливии, Ираке и Афганистане показали, что патроны с усиленным сердечником у бойцов – не редкость, да и у каждого снайпера есть специальные бронебойные пули, прошивающие насквозь.

Кстати, защищается только кузов пассажирского и десантного отделения – капот изготовлен из обычной стали, и хватит пары выстрелов, чтобы вывести автомобиль из строя. К тому же у него полностью отсутствует противоминная защита (от подрыва), являющаяся стандартом для современной военной техники такого класса, поэтому даже небольшой фугас гарантированно уничтожит и машину, и десант в ней.

Газ Тигр Газ Тигр

В штатской версии кузов изготавливается из обычной стали, поэтому гражданский Тигр намного легче военного собрата – «всего» 3.5 тонны, в то время как у бронеавтомобиля она составляет от 5.3 до 7.6 т.

Газ Тигр гражданский Газ Тигр гражданский

Интерьер

Рассматривать оснащение военной версии нет смысла – любой армейский автомобиль имеет простой и утилитарный салон, что вполне логично, ведь военная техника должна быть, в первую очередь, функциональной.

Но в гражданской версии разработчики уделили оснащению салона больше внимания. Вместо простых каркасных сидений, устанавливаются удобные кресла с кожаной обивкой. На передней панели, кроме стандартных приборов, размещается дисплей мультимедийной системы, все элементы зашиты качественным пластиком. Также имеются электропакет, регулировка сидений, парктроник и кондиционер.

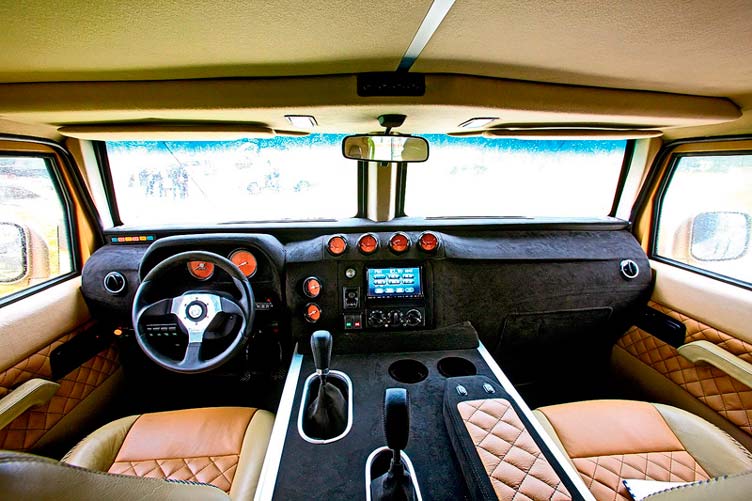

Газ Тигр: салон гражданской версии Газ Тигр: салон гражданской версииЛюксовая версия салона в гражданском варианте

Но несмотря на приличные размеры, ГАЗ-2330 Тигр страдает той же болезнью, что и знаменитый «Хаммер» — по центру салона идет громадный туннель трансмиссии, поэтому сзади с комфортом может разместиться только 2 человека, тогда как почти все трехдверные внедорожники рассчитаны на пятерых, не говоря уже о современных люксовых моделях с семиместным салоном.

Двигатели и трансмиссия

В качестве силовых агрегатов используется несколько вариантов турбодизельных моторов: отечественные ЯМЗ-534 объемом 6.7 л и мощностью 205 л. с., а также 5.9-литровые Cummins B-180 и B-215 на 180 и 215 л. с. соответственно.

Отечественный двигатель изготавливается на Ярославском заводе, а моторы Cummins поставляются из КНР, где производятся по лицензии. Несмотря на приличный объем и высокий крутящий момент около 700 Нм, моторы слишком слабые даже для гражданской версии весом в 3500 кг, не говоря о более тяжелой военной. Те же арабы, изначально заказавшие «Тигр», в своем варианте Nimr устанавливают турбированный дизель MTU 6R 106 мощностью 325 л. с.

Расход топлива у Тигра впечатляет. В гражданской версии, благодаря снижению полной массы почти в два раза, удалось довести его до 20-25 л/100 км в городе и до 15 л на трассе. Но у военных образцов показатель составляет 35-40 л/100 км – непозволительно много для колесной техники.

Ходовая часть

Машина Тигр имеет привод на все колеса. В военной версии используется 5-ступенчатая механическая трансмиссия, в гражданском варианте предлагается возможность установки 4-диапазонного автомата. Также имеется раздаточная коробка с блокировкой межосевого дифференциала, а оба моста оборудуются самоблокирующими межколесными дифференциалами.

Внедорожник Тигр Внедорожник Тигр

Торсионная подвеска во многом идентична устанавливающейся в БТР-80. Она оснащается гидравлическими амортизаторами со стабилизаторами поперечной устойчивости и легко переносит любые нагрузки. Колеса типоразмера 335/80 R20 изготавливаются из прочной резины и имеют усиленный корд, а благодаря системе автоматической подкачки могут приспосабливаться к преодолению различных преград. Кстати, в гражданской версии эта система тоже используется.

Достоинства и недостатки

Часто эксперты сравнивают автомобиль Тигр с конкурентом – американским HMMWV. Действительно, по многим показателям, если почти не по всем, Тигр обставляет зарубежный аналог – проходимость выше, мощность двигателя больше, вместо тонкой брони, с трудом выдерживающей пулю из обычного АК на расстоянии в 100 м – полноценная гомогенная толщиной от 5 до 7 мм.

Военный автомобиль Тигр Военный автомобиль Тигр

Но именно тот факт, что при проектировании Тигра заказчики из ОАЭ ориентировались на американский HMMWV, и является главной проблемой. Популярный и распиаренный Хаммер разработан в 1985 году, причем на протяжении всего своего производства он доводился до ума.

В итоге уже в середине 2000 годов армейское командование не раз направляло в Пентагон запросы на разработку нового бронеавтомобиля для армии и КМП, т. к. во время локальных конфликтов боевые потери Хаммеров были больше, чем всей остальной техники вместе взятой.

Главная проблема – отсутствие рациональной формы днища, устойчивой к взрывной волне. Эта же «болезнь» перешла и к Тигру. Сейчас на вооружение американской армии принят новый бронеавтомобиль L-ATV и закуплены южноафриканские RG-31 Mk 6E и RG-33.

Конструкция ходовой части имеет неплохой задел, но слишком высокая масса машины при мощности двигателя всего в 200 л.с. существенно ограничивает проходимость. То, что гражданская версия Тигра рекламируется в качестве «полноценного внедорожника для охоты и серьезного бездорожья», является неприкрытым пиаром – для офф-роада лучше подойдет джип Нива Рысь или вездеход Хищник, которые намного легче, проще, экономичнее и дешевле.

Модификации автомобиля «Тигр»

Всего на Арзамасском заводе разработали больше десятка вариантов «Тигра» как в военных, так и в гражданской модификациях. Но на деле в серийное производство пошли лишь несколько из них и то мелкими партиями:

  • ГАЗ-233034 «Тигр» (СПМ-1). Версия для МВД с бронированием по 3 классу защиты. Предназначается для перевозки 7 человек десанта, не имеет креплений тяжелого оружия класса автоматического гранатомета или пулемета.
  • ГАЗ-233036 «Тигр» (СПМ-2). Улучшенный вариант для МВД с усиленной до 5 кл. бронезащитой.
  • АМН 233114 «Тигр-М» – армейская версия. Серьезная защита 5 класса с частичным бронированием капота, крепления в верхнем люке для установки оружия, увеличенный десантный отсек, модернизированная тормозная система, дизель ЯМЗ-534.
  • ГАЗ-233014 СТС «Тигр» – улучшенная версия «Тигр-М». Имеет облегченную конструкцию с бронезащитой 3 класса, количество десанта уменьшено до 4 человек, устанавливаются дизели Cummins, усовершенствованные кронштейны крепления пулемета и автоматического гранатомета. Снижение массы до 5.3 т. позволило существенно повысить проходимость.

Стоимость

Цена внедорожника Тигр в гражданской версии составляет от $90 000 и выше, в зависимости от комплектации и оборудования. Люксовые модификации с оригинальной отделкой салона и эксклюзивным оснащением стоят от $150 000.

Стоимость военного образца начинается с $60 000 и до $100 000.

на что способен российский армейский автомобиль «Тигр-М» — РТ на русском

Войска Восточного военного округа получили партию новейших бронированных автомобилей «Тигр-М», сообщили в Минобороны РФ. По информации ведомства, поставленные машины предназначены для ведения разведки, патрулирования и огневой поддержки. На сегодняшний день автомобили стоят на вооружении армейского спецназа, ВДВ, мотострелковых войск, военной полиции и ряда силовых структур РФ. Отечественная машина совмещает качества вездехода и скоростного манёвренного транспортного средства. По мнению специалистов, «Тигр» превосходит зарубежные образцы по защищённости, проходимости и надёжности.

Общевойсковое объединение в Бурятии получило четыре новейших универсальных бронированных автомобиля специального назначения «Тигр-М» с колёсной формулой 4×4, сообщает пресс-служба Восточного военного округа (ВВО). Отмечается, что машины значительно повысят боевые возможности войск при выполнении различных задач.

«Машина предназначена для ведения разведки, сопровождения и охраны колонн, патрулирования и огневой поддержки. Бронеавтомобиль обеспечивает высокую защищённость экипажа, груза и узлов автомобиля от стрелкового вооружения и фугасов в боевых условиях», — говорится в сообщении пресс-службы ВВО.

Также по теме

Бронеавтомобиль Тайфун К-4386 В поисках нового «Тайфуна»: в чём уникальность российских военных бронеавтомобилей

Минобороны провело комплексные испытания семейства бронеавтомобилей «Тайфун» с целью их модернизации. В общей сложности было...

Модернизированный «Тигр» поставляется в армию последние несколько лет. Из официальной информации Минобороны следует, что эти бронеавтомобили в плановом порядке поступают в части всех военных округов. Ими вооружаются подразделения спецназа, ВДВ, мотострелковых войск, военной полиции и силовых структур РФ.

Производство машин развёрнуто на мощностях ООО «Военно-промышленная компания». В войсках «Тигр» заменяет внедорожник УАЗ «Гусар», который относится к классу лёгких штурмовых автомобилей. Турель данного автомобиля позволяет устанавливать 30-мм автоматический гранатомёт, пулемёты калибра 7,62-мм и 12,7-мм.

Однако этот автомобиль имеет ряд существенных недостатков. В частности, он оснащён импортными комплектующими (двигатель и механическая коробка переключения передач). Помимо этого, «Гусар» заметно уступает по своим ходовым качествам, комфорту и уровню защищённости образцам нового поколения отечественных бронемашин, пояснил в разговоре с RT коммерческий директор журнала «Арсенал Отечества» Алексей Леонков.

«Самый главный недостаток УАЗа — это отсутствие даже нормальной противопульной защиты. Естественно, что такой транспорт не спасёт экипаж от взрыва фугаса и поражения осколками. УАЗы — это хорошие внедорожники, но к ведению боевых действий они приспособлены очень слабо. Поэтому полная замена «Гусаров» — закономерный и необходимый процесс», — сказал Леонков.

Неприхотливость и «всеядность»

«Тигр-М» выпускается в трёх версиях: многоцелевая модификация представлена АМН-233114, специального назначения — АСН-233115, бронированная — СБМ ВПК-233136. На международном военно-техническом форуме «Армия-2017» был представлен вариант машины связи «Тигр-УС» для замены строевых командно-штабных машин. Однако актуальная информация о судьбе данного образца отсутствует.

Все виды «Тигров» сочетают в себе качества вездехода и скоростного манёвренного автомобиля. Они отличаются высокой проходимостью и неприхотливостью. Отечественные машины могут эксплуатироваться в любых географических районах в температурном диапазоне от -50 до +50 °С.

Бронеавтомобиль Тайфун К-4386
  • Mодернизированные бронеавтомобили «Тигр-М»
  • © Министерство обороны РФ

В материалах «Рособоронэкспорта» говорится, что «Тигр-М» способен выполнять задачи на высотах до 4,5 тыс. м, преодолевать горные перевалы, выдерживать запылённость воздуха до 1,5 г/м³ и порывы ветра до 20 м/с. Автомобилю под силу преодолеть брод глубиной 1,2 м, вертикальную стенку высотой 0,4 м и ров шириной 0,5 м.

«На нём («Тигре-М») установлена независимая торсионная подвеска, позволяющая достигать максимально возможных скоростей при движении по пересечённой местности, сохраняя при этом высокий уровень комфорта для экипажа и перевозимого десанта», — говорится на сайте «Рособоронэкспорта».

Также по теме

Новейший автомат АК-308 Для одиночной стрельбы натовским патроном: какими достоинствами обладает новейший российский автомат АК-308

Новейший российский автомат АК-308 был разработан для поставок за рубеж, однако он может заинтересовать и отечественных заказчиков. Об...

Скорость многоцелевой версии «Тигра-М» по шоссе составляет не менее 110 км/ч (по бездорожью — до 90 км/ч), запас хода — свыше 1 тыс. км. На машине установлен двигатель ЯМЗ 5347-10/53472-10 разработки ОАО «Автодизель» (Ярославский моторный завод) номинальной мощностью 215 л. с. и рабочим объёмом 4,43 л. Ресурс силовой установки до капитального ремонта — 300 тыс. км.

В интервью RT в конце 2017 года генеральный директор ВПК Александр Красовицкий назвал «Тигр-М» «всеядной» машиной. По его утверждению, автомобиль способен работать на любом виде топлива — «будь то керосин, солярка, бензин» — и развивать скорость до 155 км/ч.

Все колёса «Тигра-М» оснащены гидравлическими телескопическими амортизаторами. Машина производится как с механической, так и с автоматической коробкой передач. Узлы автомобиля унифицированы с агрегатами бронетранспортёра БТР-80, получившего положительные отзывы военных за манёвренность, проходимость и надёжность.

«В качестве стандартного оборудования на машину устанавливаются централизованная система подкачки шин, позволяющая водителю изменять давление в шинах на ходу в зависимости от дорожных условий, электрическая лебёдка с тяговым усилием 4000 кг и фильтровентиляционная установка», — отмечается в материалах «Рособоронэкспорта».

Броня и огневая мощь

Пожалуй, наиболее важным достоинством «Тигра-М» стало повышение уровня защищённости экипажа, говорят эксперты. Лобовая проекция машины обладает пятым классом баллистической защиты из шести возможных. Такие бронелисты выдерживают попадание пуль из автомата Калашникова и снайперской винтовки Драгунова (СВД) с дистанции 5 или 10 м. Бортовые и кормовые проекции автомобиля имеют третий класс защиты.

Благодаря цельносварному корпусу, изготовленному из броневой катаной стали, экипаж «Тигра-М» будет защищён от осколков артиллерийских боеприпасов и поражающих элементов фугасных снарядов, если даже они сдетонируют в непосредственной близости от автомобиля.

Новейший автомат АК-308
  • Бронемашины «Тигр» во время тренировки перед военным парадом на авиабазе Хмеймим в Сирии
  • РИА Новости
  • © Максим Блинов

Помимо этого, экипаж машины способен сохранить мобильность при подрыве 0,6 кг взрывчатого вещества под колесом или днищем. Также «Тигр-М» оснащён пулестойкими шинами с противовзрывными вставками. Внутренняя поверхность автомобиля обшита антиосколочной защитой, выполненной из тканей на основе арамидной нити.

Также по теме

Макет автономной боевой машины TL1 компании General Dynamics «Американцам нужно быть поскромнее»: как США пытаются разработать боевые наземные роботы

Национальный консорциум США в области передовых военно-транспортных технологий сообщил, что для участия в новом этапе разработки...

«Тигр» — это боевая бронированная машина. Она у нас есть в разных классах защиты, включая автомобили пятого класса, которые выдерживают пулю из автомата Калашникова с термоупрочнённым сердечником. Это достаточно серьёзная нагрузка, при этом не только на броню, но и на стекло, швы и другие элементы», — рассказал ранее RT Красовицкий.

Весьма солидно выглядит и вооружение «Тигра-М». При необходимости военнослужащие могут установить на поворотной турели машины пулемёты «Корд», «Печенег», автоматический станковый гранатомёт АГС-17 «Пламя», средства разведки, связи и радиоэлектронной борьбы. Стрельбу из автоматов военнослужащие могут вести как из люка, так и из открывающихся окон.

Однако наиболее безопасным способом ведения огня из «Тигра» считается стрельба из боевого модуля с дистанционным управлением. В частности, отечественные машины оснащаются комплексом «Арбалет-ДМ», который включает два пулемёта и один гранатомёт.

Модернизированные «Тигры» прошли боевое крещение в Сирии. Именно на этих бронеавтомобилях перемещались российские военнослужащие и сотрудники военной полиции. По мнению Алексея Леонкова, отечественная машина достойно показала себя.

«Ключевое преимущество семейства бронемашин «Тигр» состоит в том, что они сконструированы специально для нахождения в зоне боевых действий. По этой причине у них очень серьёзный уровень защиты, в том числе противоминной, а также весьма мощное вооружение. Крайне важно, что экипаж может вести огонь из дистанционного боевого модуля», — сказал Леонков.

Аналогичной точки зрения придерживается военный эксперт Алексей Хлопотов. В комментарии RT он высоко оценил широкие боевые возможности и надёжную ходовую часть «Тигра-М». По его мнению, по многим параметрам отечественная машина превосходит ближайших зарубежных конкурентов — американский внедорожник HMMWV и итальянский автомобиль Iveco.

«Конструктивно «Тигр» ближе к бронетранспортёру, поэтому «иностранцы» уступают ему в защищённости, подвижности и проходимости. Российские инженеры создали универсальную платформу с глубоким модернизационным потенциалом. «Тигр-М» стал популярным автомобилем в войсках, уже появились полицейские и гражданские версии. Думаю, что в перспективе машину «Тигр-М» ожидает успех на зарубежных рынках», — прогнозирует Хлопотов.

цена, фото и технические характеристики

ГАЗ Тигр — это многоцелевой внедорожник, разработанный российским концерном ГАЗ и выпущенный на потребительский рынок в 2002 году. Автомобиль получился настолько удачным, что потом была выпущена его армейская вариация — ГАЗ-2975 Тигр с бронированным кузовом и многослойными стеклами, которые способны выдерживать прямое попадание пули. Интересно то, что изначально эти авто разрабатывались по заказу ОАЭ, а уже после выполнения заказа их выпустили и на российский потребительский рынок.

 тигр газ 2330 тигр газ 2330

Так выглядит Газ 2330 Тигр


Впервые их представили в конце 2001 года в Абу-Даби на выставке, посвященной разработкам в армейском секторе. Вернуться к оглавлению

Технические характеристики ГАЗ Тигр

Естественно, что ГАЗ-2330 Тигр имеет полный привод (база 4х4), возможность блокировать дифференциал (то есть переключаться в режим одноприводного авто), обладает повышенной проходимостью. Клиренс — 400 мм, чего более чем достаточно для передвижения в самых сложных условиях бездорожья. Однако вес такого агрегата составляет порядка 6 т. Чуть позже производитель выпустил модификацию автомобиля ГАЗ-233001 Тигр, которая обладала аналогичными техническими характеристиками, но уже имела небронированный кузов. За счет этого массу автомобиля удалось снизить практически до 3 т.
Разработкой двигателя для данного авто занималась компания Cummins.

газ 2330  двигатель газ 2330  двигатель

Двигатель автомобиля газ 2330 Тигр


В классической версии авто использовался силовой агрегат Cummins B205, который выдавал мощность в 204 л.с. и был снабжен турбонаддувом. Этого было более чем достаточно для развития скорости в 120-140 км/ч с полной нагрузкой (те самые 6 т). Этот же агрегат позже перекочевал и в армейскую версию транспортного средства. На момент старта продаж гражданской вариации его оценивали в 120 000 долларов. И это была относительно небольшая стоимость, учитывая, что автомобиль был защищен по второму классу, то есть был вполне пригоден для ведения боевых действий. Естественно, что в гражданской версии он перетерпел многие изменения касательно звукоизоляции, установленного оборудования, но принцип работы оставался идентичным заданному изначально. Вернуться к оглавлению

Возможности ГАЗ Тигр

Еще непосредственно на выставке было продемонстрировано, как Тигр гражданский с легкостью выполнял подъем по грунтовому покрытию под углом в 45°.

покраска газ 2330 покраска газ 2330

Вариант покраски газ 2330 Тигр


При этом его подвеска была полностью независимой, то есть каждое из колес имело возможность опускаться/подниматься независимо от параллельного. За счет этого автомобиль с легкостью преодолевал любые преграды на дороге в виде булыжников, ям, а полный привод позволял легко выбираться даже из глубоких грязевых луж.

В сентябре 2006 года был представлен опытный обновленный Тигр 2, в котором предустанавливался двигатель Steyr мощностью в 190 л.с. А комплектация ходовой части осталась без каких-либо изменений. В ней, как и в армейской версии Тигр 2, была предусмотрена централизованная система подкачки шин, регулировки давления. Цена осталась на прежнем уровне — от 120 000 долларов и выше, в зависимости от выбранной комплектации. В армейском ГАЗ Тигр технические характеристики были немного доработаны в сторону лучшей защищенности основных агрегатов.

армейский газ 2330армейский газ 2330

Внешний вид армейского автомобиля Тигр


За счет этого повредить авто было практически невозможно, так как в плане защиты он лишь по немногим параметрам уступал американскому Хаммеру, который считается одним из лучших армейских автомобилей. Вот только на ГАЗ Тигр цена была практически в 3 раза ниже, что и являлось главным преимуществом.
В 2007 году был представлен ГАЗ-СП46 Тигр, который также является производной модификацией классического ГАЗ-2330. Его особенность — очень привлекательный внешний вид и особый статус защиты, который журналистам так и не раскрыли. Неудивительно, ведь данное транспортное средство использовалось для следующих случаев:
  • участия в парадах;
  • для перевозки первых лиц государства;
  • для защиты первых лиц в случае нападения и введения военного положения;
  • для иных особых целей, не указанных в основной документации.

Эта версия Тигра, конечно же, в продажу не поступала.
ГАЗ 2330 ТигрГАЗ 2330 Тигр
Всего несколько таких автомобилей числятся на данный момент на балансе Госдумы и администрации президента Российской Федерации. ОАЭ в их покупке было отказано. Технические характеристики данной вариации Тигра до нынешних пор не установлены.

Следует упомянуть и о ГАЗ-233034 Тигр, который является модификацией гражданского Тигра, но уже под нужды полиции. Обладает третьим классом баллистической защиты, имеет специальные заслонки в бронированных стеклах, через которые можно вести прицельную стрельбу.

Данный автомобиль имел люк, через который состав экипажа мог вести стрельбу из личного оружия непосредственно во время движения. В этой версии была предусмотрена возможность установить блок рации для обеспечения связи со штабом управления. Чуть позже в Тигр 2 появилась возможность установки дополнительного оборудования, использующегося в правоохранительных органах.

Вернуться к оглавлению

Предельно возможная нагрузка на кузов автомобиля

Кузов Тигр 2 и других модификаций внедорожника на базе Газ, за исключением СПМ-2, изготавливается из катанных, обработанных термическим методом бронелистов толщиной в 5 мм. Этого было более чем достаточно для предоставления стойкости против пули автомата Калашникова. Немаловажен тот факт, что сам кузов является съемным для осуществления быстрого ремонта и доступа ко всем агрегатам. Это особенно важно, так как изначально автомобиль был ориентирован именно на эксплуатацию в зоне боевых действий.

В вариации СПМ-2 толщина кузова была увеличена до 7 мм, если верить опубликованной технической документации. А чуть позже появились автомобили Nimr, которые выпускались компанией AIA. Прототипом как раз послужил отечественный Тигр 2. И в некоторых модификациях этого авто толщина кузова была увеличена до 9 мм.

 газ тигр 2  газ тигр 2

Так выглядит Газ Тигр 2


Правда, в свободной продаже они так и не появились и использовались лишь для перевозки первых лиц в некоторых государствах (среди них — Китай, Сирия и др.). В свое время выпускали еще штабную вариацию Тигра — КШМ Р-145БМА Тигр. Это была модификация армейского варианта с увеличенной до пятого класса защитой. Вот это авто с легкостью выдерживало прямое попадание из более мощных орудий по типу РПГ. Правда, гарантию того, что автомобиль после такого воздействия сможет снова поехать, никто не давал, однако защита личного состава обеспечивалась в полной мере. Вернуться к оглавлению

Возможности гражданского ГАЗ-2330

ГАЗ-2330 еще в заводской комплектации включал в себя гидроусилитель руля, благодаря чему управлять им было очень просто, пневматическое усиление тормозов (которые по факту были гидравлическими). Подвеска — торсионная, которая, согласно уверениям производителя, с легкостью справлялась с преодолением барьеров высотой в 1,2 м.

гражданский газ 2330 гражданский газ 2330

Гражданская модификация автомобиля газ 2330 Тигр


Его цена — от 80 000 долларов на данный момент. Кстати, выпускаются они и сегодня, но всего было произведено 1200 моделей (преимущественно — под заказ). Невзирая на весьма производительный двигатель, Тигр потреблял всего 25 л топлива на 100 км, что считается очень даже экономным режимом эксплуатации.

При этом мотор продолжал работать практически в любых условиях, будь это 30-градусный мороз или 50-градусная жара. За охлаждение отвечал вместительный радиатор с жидкостным охлаждением (Тосол-40 или Тосол-60, в зависимости от модификации).

Нужно упомянуть, что в традиционного Тигра ставили 205-силовой двигатель, тогда как в Тигра 2 — 195-сильный. Последний потреблял всего 22 л, однако выдавал практически идентичную мощность, позволяя разогнаться до 100 км/ч всего за 32 секунды.

салон газ 2330салон газ 2330

Дизайн салона автомобиля Тигр


Максимально предельная скорость — 160 км/ч, однако достигнуть ее удавалось только при эталонных условиях. В «полевых» удавалось достичь всего 127 км/ч при минимальной нагрузке (только 2 члена экипажа, без дополнительной комплектации).

В 2010 году цена на гражданскую модификацию Тигр была снижена до 74 000 долларов. Однако на спрос это практически никоим образом не повлияло. Вероятнее всего, те, кто мог позволить себе приобрести данное транспортное средство, отдавали предпочтение более популярному во многих странах Хаммеру h3, который стал практически всенародным внедорожником с повышенной проходимостью. Однако Тигр выпускается и по сей день. Связавшись с представителем компании, его без проблем можно заказать, в том числе выбрав модификацию двигателя, комплектацию дополнительным оборудованием.

Вернуться к оглавлению

Параметры колесной базы и дополнительное оборудование

Помимо бронированного кузова, Тигр может похвастаться уникальной колесной базой, разработанной непосредственно при участии лучших инженеров концерна ГАЗ. Ее технические характеристики следующие:

  • общая ширина — 330 см;
  • ширина — 230 см;
  • ширина задней и передней колеи — 184 см.

Допустимая грузоподъемность составляет 1500 кг, включая личный состав. По этой причине в полицейскую вариацию Тигра вмещается до 11 бойцов десанта, а также 2 члена экипажа (водитель, штурман), базовая радиостанция.
Следует заметить, что конструкция подвески частично позаимствована у БТР. Например, те же дифференциалы — самоблокирующиеся, кулачкового типа. Рычаги сдвоенные, за счет чего разбить подвеску даже при крайне агрессивной езде практически невозможно, даже при максимальной загруженности.

габариты газ 2330 габариты газ 2330

Габаритные размеры различных модификаций автомобиля ГАЗ 2330 Тигр


Естественно, что из дополнительного оборудования в армейской вариации автомобиля предусмотрена возможность устанавливать боевые орудия, спутниковую связь. А в гражданской по выбору покупателя производитель встраивал акустическую систему, кондиционер, климат-контроль, лебедку, антиблокировочную систему, дополнительный отопитель, электрические стеклоподъемники, независимый отопитель (работает, только когда температура окружающей среды опускается ниже 18°С).

Стоимость старшей вариации с полным пакетом оборудования — 120 000 долларов. В Тигр-2 комплектация сохранялась аналогичная, за исключением дополнительного отопителя. Грузоподъемность была снижена до 1200 кг, но не за счет ослабления ходовой части, а за счет менее производительного двигателя.

ходовая газ 2330 ходовая газ 2330

Процесс сборки ходовой ГАЗ 2330 Тигр


И кстати, эта вариация продавалась намного лучше, невзирая на аналогичную стоимость. На текущий момент представлен прототип Тигр 3, но пока что он находится в стадии активной доработки. В отличие от традиционного гражданского Тигра, в нем кардинально будет переработан салон. В любом случае вся серия автомобилей получилась весьма успешной и качественной, хоть и неудачной в коммерческом плане.
Бронеавтомобиль "Тигр" - технические характеристики и фото

Вряд ли можно ошибиться, назвав российский бронеавтомобиль «Тигр» самым большим, защищенным и высокопроходимым отечественным внедорожником. Это транспортное средство, выпускаемое на Арзамасском автозаводе, может быть оборудовано различными типами вооружения и способно преодолевать самые трудные дорожные препятствия. Параметры защиты экипажа и проходимости, которые имеет отечественная машина, настолько высоки, что даже знаменитый «Хаммер» не способен составить ей конкуренцию.

Историческая справка

С момента появления первых автомобилей у их разработчиков сразу стали возникать идеи оборудования экипажей системой защиты от осколков и пуль. Эти замыслы были воплощены в жизнь спустя короткое время — с началом Первой мировой войны, период которой можно считать звездным часом «железных монстров». Первые российские бронеавтомобили производились в 1904 г. французской фирмой «Шарон, Жиридо и Вуа». Уже в январе 1905 года эти машины заняли свое место в действующей армии. Кстати, автором такого транспортного средства являлся М. А. Накашидзе, служивший тогда подъесаулом в Сибирском казачьем полку. Бронеавтомобили того времени по мобильности были сравнимы с кавалерией и имели надежную защиту от пуль. Наличие собственного вооружения и недостатки тогдашних танков сделали из этого «чудо-оружия» реальное средство ведения боя.

Российские бронеавтомобили

Современные реалии

Прошло время, изменилась военная стратегия, облик современной армии, а разработка и производство такой техники, благодаря росту промышленных возможностей, перешли на совершенно новый уровень. Сегодняшние модели бронеавтомобилей являются защищенными транспортными средствами, повышающими мобильности воинских и специальных подразделений. Такие машины применяются в армии — для проведения разведки, рейдов по тылам противника, доставки солдат к месту боя и их огневой поддержки. Особый интерес к этой технике проявляют и полицейские спецподразделения, вынужденные работать в стесненных городских условиях.

Модели бронеавтомобилей зарубежного производства

Вновь и вновь возникающие военные конфликты с участием стран-членов НАТО заставляют эти государства уделять повышенное внимание безопасности своих солдат. Армия США в 2009 году заказала компании Oshkosh Truck производство 1000 новых бронемашин марки M-ATV. Это мощный, хорошо защищенный броневик массой 14,5 тонн и грузоподъемностью до 1900 кг. Машина оснащена турбодизелем мощностью 370 л/с, который позволяет ей двигаться со скоростью 105 км/ч. Наряду с этим заказом, министерство обороны США объявило тендер на разработку замены старому доброму HMMWV – «Хаммеру», который долгие годы стоит на вооружении во многих странах мира. Из других машин такого класса нужно отметить немецкие ATF Dingo, имеющие V-образное днище с противоминной защитой и LAPV Enok, обладающие отличными скоростными характеристиками. Из техники стран бывшего СССР наиболее известны украинские бронеавтомобили «Дозор-Б» и KrAZ MPV TC.

Украинские бронеавтомобили

Отечественные разработки

Современные российские бронеавтомобили стали активно разрабатываться отечественными конструкторами с конца 90-х. На Горьковском автозаводе работы по созданию такой техники велись группой проектировщиков, которой руководил опытный инженер А. Г. Масягин. Учеными были тщательно изучены все достоинства и недоработки зарубежной техники. В результате проведенной работы, конструкторы КБ разработали абсолютно новую машину, которая отвечала всем современным стандартам. Это транспортное средство получило название бронеавтомобиль «Тигр» (СТС ГАЗ-2330). Осенью 2002-го первые опытные образцы такой техники поступили для эксплуатации в отряд столичного СОБРа. Спустя некоторое время, руководством МВД России было издано указание об оснащении всех своих спецподразделений машинами «Тигр» и размещен заказ на партию этих бронеавтомобилей.

Российский бронеавтомобиль Тигр

Конструктивные особенности автомобиля

Руководство Арзамасского автозавода учло все пожелания сотрудников спецслужб, и в конце 2003 года бронеавтомобиль «Тигр» был запущен в производство. Бытует мнение, что при его создании использовались узлы и агрегаты ГАЗ-66. Это неверно, так как общего у них — только колесная формула. ГАЗ-2330 имеет жесткую раму, на которую монтируется независимая торсионная подвеска, снабженная гидравлическими амортизаторами. Кузов армейской (полицейской) модели – бронированный, трехдверный и рассчитан на транспортировку 6–9 военнослужащих, а также до 1,2 тонн груза. Силовая установка машины состоит из мощного дизельного двигателя, пятиступенчатой МКПП и механизма сцепления с гидроусилителем. Автомобиль оснащен двухступенчатой раздаточной коробкой, которая имеет электропневматический привод блокировки, и двумя мостами с дифференциалами высокого трения. Колеса «Тигра» снабжены специальными покрышками, предназначенными для преодоления труднопроходимой местности.

Конструкция ходовой части

Чтобы соответствовать современным требованиям, бронеавтомобиль «Тигр» должен с одинаково высокой скоростью передвигаться и по шоссейным, асфальтированным трассам, и в условиях бездорожья. Выполнение этой задачи обеспечивается конструктивными особенностями новых торсионов, прочной рычажной подвеской и энергоемкими амортизаторами. Наличие таких элементов позволяет машине сохранять устойчивость в процессе движения как по сухой, так и по мокрой дороге. Модифицированная подвеска, постоянный полный привод, высокий клиренс, блокировка межосевого и межколесного дифференциалов, а также грамотно спроектированная колесная база способствуют отличной проходимости автомобиля по сырым, болотистым грунтам. Ходовая часть «Тигра» обеспечивает комфортное передвижение экипажа со скоростью до 150 км/ч по шоссе и до 75 км/ч по бездорожью.

Силовая установка

Бронеавтомобиль «Тигр», технические характеристики которого прошли испытания на полигонах спецподразделений МВД, был оборудован турбированным двигателем Cammins B205 американского производства. Этот дизельный мотор, развивающий мощность до 210 л/с, обладает отличными динамическими качествами. В последнее время на машинах этой марки устанавливаются, преимущественно, российские дизельные двигатели с турбонаддувом марки ЯМЗ-534. Эти шестицилиндровые моторы компактнее импортных аналогов, но имеют большую (235 л/с) мощность и соответствуют экологическому стандарту «Евро-3».

Установка вооружения

Крыша армейской модели «Тигра» оборудована поворотной платформой, на которой монтируются турели для нескольких видов современного стрелкового вооружения — крупнокалиберных пулеметов «Корд» или «Печенег» и гранатометов АГС-17 или АГС-30. Размеры и конструкция люка автомобиля обеспечивают ведение огня, в разных направлениях, сразу двумя стрелками. Также существует несколько отдельных, бронированных орудийных модулей отечественного и иностранного производства, устанавливаемых на военную версию машины. Бронеавтомобиль «Тигр» оснащен специальными отсеками для размещения боекомплекта, а также креплениями дополнительного вооружения – ручных реактивных гранат и ПЗРК. На армейском варианте машины также установлены два мощных поисковых прожектора, которые управляются из салона.

Удобство в эксплуатации

Все разновидности «Тигра» имеют в своем арсенале дистанционную регулировку давления воздуха в шинах, систему автоматического пожаротушения и подогрев двигателя, который способствует его запуску при сверхнизких температурах. Машины оборудованы электроприводными лебедками. Руль и передние сиденья регулируются как по высоте, так и по горизонтали. На технике могут устанавливаться АКПП, кондиционер и антиблокировочная система. Недавно с конвейера Арзамасского автозавода сошел бронеавтомобиль «Тигр», модель которого была оснащена бортовой системой управления, имеющей функции информационного контроля за работой электрооборудования, а также навигации.

Модификации автомобиля

Существуют две основные версии специального автомобиля «Тигр». СПМ ГАЗ-233034 и ГАЗ-233036 являются специальными машинами полиции и используются как оперативно-служебный транспорт МВД России.

Бронеавтомобиль Тигр фотоКузовы этой техники имеют отличное бронирование и оснащены местами водителя, старшего группы, а также семи членов экипажа. Крыша СПМ оборудована двумя люками без кронштейнов для установки оружия. Бронеавтомобиль «Тигр», фото которого вы видите – СТС ГАЗ-233014. Бронеавтомобиль ТигрОн является специальным транспортным средством – машиной для армейских подразделений. В ее крыше расположен объемный люк с креплениями для вооружения. Цельнометаллический кузов имеет бронезащиту третьего класса прочности. Стекла машины надежно бронированы и могут открываться для ведения огня членами экипажа. Армейский «Тигр», помимо кресла водителя, вмещает в себя места командира машины и четырех десантников. Здесь отведены особые ниши под боекомплект, дополнительное вооружение, радиостанцию и систему блокировки взрывных радиоуправляемых устройств. Помимо основных версий, выпущены несколько модификаций спецавтомобилей для командования, машин с усиленной защитой против мин, транспорта с установленными ракетными комплексами и так далее.

Бронеавтомобиль «Тигр». Гражданский вариант

В 2009 году на автозаводе началось производство небронированного автомобиля «Тигр» — ГАЗ-233001. Машина собрана на базе спецавтомобилей, с применением всех технологий, которые предназначались для изготовления военной техники. Модель имеет цельнообъемный пятидверный кузов с большим грузовым отсеком и способна перевозить четырех человек, а также 1,5 тонны груза. Полный привод, увеличенный дорожный просвет, независимая подвеска и две электролебедки обеспечивают гражданскому «Тигру» отличную проходимость в условиях бездорожья. Автомобиль оснащен мощным, но экономичным дизельным мотором и двумя вместительными баками для топлива, дающими возможность проехать 800 км без дозаправки. Максимальная скорость, которую способен развивать гражданский вариант «Тигра» составляет 160 км/ч. Машина оборудована вместительным багажником, а также имеет лестницу на задней двери. В крыше установлен люк с электрическим приводом. В отделке интерьера салона использованы натуральные кожа и замша. Машина оборудована электрорегулировкой передних сидений, видеокамерой заднего обзора и электрическими стеклоподъемниками.

Бронеавтомобиль Тигр гражданский

Основные тактико-технические характеристики автомобиля

НаименованиеСпецавтомобили "Тигр"Гражданский "Тигр"
Длина (мм)57005160
Ширина (мм)23002300
Высота (мм)23002150
Масса (кг)76006200
Грузоподъемность (кг)12001500
Макс. скорость (км/ч)140160
Клиренс (мм)400400
Расход топлива (л)3520
Макс. мощность двигателя (л/с)235205

Бронеавтомобили России

Помимо бронетехники марки «Тигр» необходимо упомянуть еще несколько машин такого же класса. Наибольшую известность получил автомобиль «Рысь», лицензионный аналог итальянского IVECO LMV L65.

Бронеавтомобили Рысь и ТигрТакже российские производители выпускают машины «Волк», «Медведь» и «Тайфун», которые используются, в основном, МЧС и спецслужбами. Бронеавтомобили «Рысь» и «Тигр» одно время очень серьезно боролись между собой за право быть принятыми на вооружение российской армией. Нешуточная интрига сохранялась довольно долго. В итоге именно бронеавтомобиль «Тигр», технические характеристики которого намного превзошли показатели своего конкурента, одержал заслуженную победу в этом состязании. Нужно отметить, что эти машины уже успели принять участие в полномасштабных боевых действиях. Появление «Тигров» в августе 2008 года в Южной Осетии помогло сберечь жизни многих наших военнослужащих, задействованных в операции по принуждению Грузии к миру. Все без исключения модели СТС ГАЗ-2330 отмечены только лучшими отзывами от представителей силовых структур и организаций, которые эксплуатируют эту технику.
Бронеавтомобиль Тигр - история, характеристики, фото и видео

Основным элементом автомобиля является сварная рама. На раму устанавливается кузов и остальные необходимые элементы. Для крепости рама усиливается лонжеронами. Кузов автомобиля выполнен из цельных стальных листов. Отличительной особенностью кузова является то, что существует разделение между пассажирским и грузовым отсеками. Этот внедорожник способен перевести до 1,5 тонны груза, чего не может сделать ни один аналогичный автомобиль. При стандартной комплектации Тигр рассчитан на перевозку до 9 людей в пассажирском отделении, и 2-4 человека в грузовом.

В стандартной комплектации Тигра установлен гидроусилитель руля для более легкого управления машиной, для более плавного хода установлена независимая торсионная подвеска. Прижившееся на других автомобилях подобного типа автоматическое накачивание шин получило и здесь свое применение. Современные внедрения тоже не обошли стороной. По желанию заказчика можно установить следующую комплектацию:

  • электрические стеклоподъемники;
  • система аудио;
  • кондиционер;
  • ABS.

Вообще многие технические решения позаимствованы у БТР-80. В основном это подвеска колес, межколесные дифференциалы, которые серьезно помогают для преодолевания трудной и заболоченной местности, а так же устойчивости на высоких скоростях.

Основные технические характеристики

На Тигры устанавливают шестицилиндровые рядные двигатели, оснащенные турбонадувом Cummins серии «В, которые имеют мощность в 205 лошадиных сил или 150 кВт.

Габаритные размеры данного агрегата внушительные и имеют следующие значения: длина составляет 5 метров 70 сантиметров, ширина и высота — по 2 метра 20 сантиметров. Колесная формула автомобиля — 4х4. Размер шин составляет 335/80 R20 и позволяет уверенно передвигаться по любым видам дорог и бездорожью. Масса при полном оснащении достигает шести тонн. При полной заливке баков, которых аж два штуки по 70 литров, Тигр преодолевает 1000 км. Наибольшая скорость, которую может развивать эта модель ГАЗа достигает 140 км/ч, а вот спидометр промаркировали до 160 км/. При развороте потребуется около 10 метров пространства. Тигры, обладающие броней, имеют различный класс защиты, который зависит от модели.

1:32 High Simulation Русский тигр Бронированная полицейская машина Спецназ Пятидверный голос Акустооптическая модель легкового автомобиля Модель автомобиля | |

Во избежание международных перевозок на большие расстояния, большая часть игрушек из нашего магазина будет отправлена ​​с оригинальной коробкой, которая может принести непосредственную пользу нашим покупателям. В то же время, чтобы снизить цену, большинство игрушек будут упакованы без стандартной экспортной упаковки.

Оптовый заказ, пожалуйста, свяжитесь с нами по оптовой цене с большой скидкой и отправьте курьерским!

1.Материал: ABS экологически чистый пластик и сплав.

2. Упаковка: с OPP или с коробкой.

3.Super цена для оптовых, пожалуйста, свяжитесь с нами.

ПРИМЕЧАНИЕ: все легкосплавные автомобили без батареи

undefined

undefined

,
1:32 Литье под давлением легкового автомобиля Tiger Armored Car Аварийный автомобиль Аварийный автомобиль Автоцистерна Звук и откат легкового автомобиля Модель Дети Подарки | |

1. Уважаемые гости, добро пожаловать в наш магазин, вы купите качественные и интересные игрушки в нашем магазине. Следите за нашими магазинами, чтобы мы могли продавать вам новые продукты. Если эта страница не может найти продукт, который вы ищете, пожалуйста, найдите время, чтобы посетить наш магазин. Там могут быть продукты, которые вам нравятся, спасибо!

2. Мы предоставляем услуги консигнации, добро пожаловать оптом.

3. Если продукт не находится в оригинальной упаковке, мы будем использовать полиэтиленовые или пузырьковые колонны для защиты продукта. Не беспокойтесь о повреждении изделия.

4. Примечание. В данном изделии нет батареи (ее можно установить самостоятельно). Спасибо за Ваше понимание. Мы рады Вам помочь. счастливые покупки!

1:32 Литье под давлением легкового автомобиля Тигр Бронированный автомобиль Аварийный автомобиль Аварийный автомобиль Автомобиль-цистерна Звук и откат легированного автомобиля Модель Дети Подарки










.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
