До развала Советского Союза конструкторы успели разработать и запустить в производство три поколения плавающих восьмиколёсных бронетранспортёров. И между «отцом» семейства бронемашин БТР-60 и поздним БТР-80 поместился «промежуточный» БТР-70.
Этот плавающий бронетранспортёр до сих пор стоит на вооружении в десятках стран, и даже в России продолжает оставаться на хранении. Хотя по сегодняшним меркам его огневая мощь и защищённость не очень высоки, существуют программы модернизации этих машин. А надёжность и неприхотливость БТР-70 вызывают заслуженное уважение даже сейчас.
История создания
Повседневная эксплуатация и боевое применение бронетранспортёров БТР-60 показали, что в целом удачная и перспективная концепция реализована не совсем блестяще. Например, «сдвоенная» силовая установка с двумя моторами и двумя коробками передач, обеспечивая бронетранспортёру высокую живучесть, усложняла ремонт и обслуживание. Да и сами двигатели ГАЗ-40 были уже устаревшими.
Неудачно был решён вопрос высадки десанта – ранние БТР-60 не имели крыши, и мотострелки спешивались, спрыгивая с бортов. А на БТР-60ПБ с крышей и усиленным вооружением в башне для высадки предусматривались тесные люки в той же преславутой крыше и бортах.
Для устранения недостатков было решено начать разработку усовершенствованного БТРа, чем и занялось конструкторское бюро при заводе ГАЗ.
Работами руководил И.С. Мухин. Принятие на вооружение БТР-70 состоялось в 1971 году, но серийный выпуск начался только 5 лет спустя. С 1981 года сборку «семидесятых» на ГАЗ прекратили и БТР-70 выпускался только в Арзамасе.
Конструкция

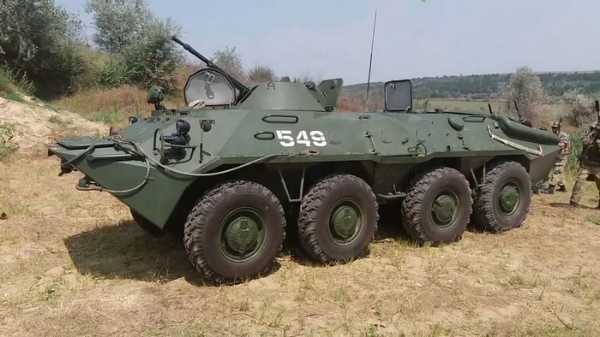

Герметичный корпус БТР-70 сварен из стальной брони толщиной от 6 до 10мм. Такая броня, с учётом рациональных углов наклона, могла защитить от бронебойных пуль нормального калибра (в лобовой проекции). Расположенная в корме силовая установка изменилась – от 2 моторов решили не отказываться, но теперь бронетранспортёр имел 8-цилиндровые двигатели ЗМЗ-4905. При этом теперь оба двигателя работали на одну коробку передач – механическую с четырьмя ступенями.
Для повышения пожарной безопасности топливные баки изолировали от моторного отделения, установили автоматическую систему пожаротушения. Водитель получил возможность отключать неисправный двигатель от силовой передачи прямо с рабочего места. Изменили конструкцию водомёта и щитка-волноотражателя.
Другое важное изменение коснулось размещения десанта. На БТР-70 мотострелки сидели уже не лицом по ходу движения, а спиной к спине, лицом к бортам. Это позволяло бойцам вести огонь из своего оружия через 6 амбразур в бортах (по три в каждом). Обстановку мотострелки контролировали с помощью 2-х приборов наблюдения (по одному на борт). Для облегчения посадки-высадки появились нижние бортовые люки между вторым и третьим колесом. Бронетранспортёры поздних лет выпуска дополнительно получили амбразуры в люках крыши (для стрельбы вверх).

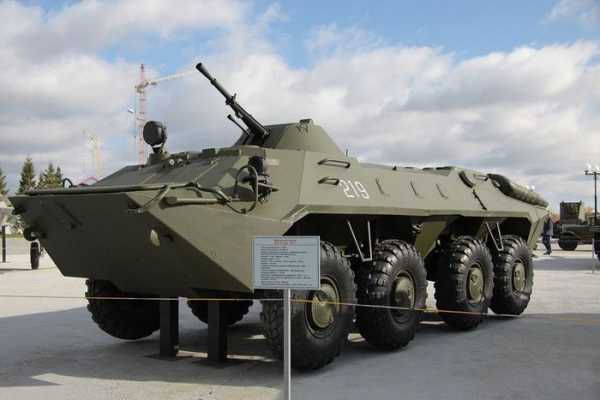

Вооружение бронетранспортёра БТР-70 осталось неизменным – пулемёт КПВТ калибра 14,5мм и спаренный с ним ПКТ калибра 7,62мм.
А вот их установка изменялась. Сначала, как и на «шестидесятом», использовалась башня, унифицированная с БРДМ-2. Затем башню дооборудовали прибором наблюдения, позволяющим осматривать задний сектор. А потом пулемётную установку заменили на БПУ-1, угол наведения которой позволял вести зенитный огонь.
Кроме того, внутри боевого отделения укладывались два автомата АК для экипажа, а так же два станковых гранатомёта АГС-17, два ПЗРК «Стрела-3» и гранатомёт РПГ-7. Боекомплект башенных пулемётов – 500 и 2000 патронов (для КПВТ и ПКТ соответственно).
Модификации
БТР-70 стал базой для машин спецназначения – в основном командирских. Это БТР-70КШМ, БТР-70МС. Такая техника обычно не имела вооружения, иногда сохранялся один пулемёт ПКТ. На шасси БТР-70 пытались создавать легкие самоходные орудия, но огневую мощь САУ «Жало» с пушкой калибра 85мм сочли недостаточной, а 120мм орудие «Нона» пошло в серию уже на базе бронетранспортёра следующего поколения – БТР-80.
В настоящее время различные страны предлагают модернизировать «семидесятые». Российский бронетранспортер БТР-70М оснащается дизельным двигателем. В Украине бронетранспортёры под таким же названием получили не только новую силовую установку, но и увеличенные бортовые люки. На белорусских и азербайджанских модификациях предусматривается установка автоматических пушек калибра до 30мм.
Боевое применение
Война в Афганистане стала первым конфликтом для БТР-70. Причём попал он туда не сразу – поначалу новые бронетранспортёры отправляли в западные округа и в Германию. В Афганистане «семидесятый» зарекомендовал себя неплохо и гораздо лучше, чем «шестидесятый». Более мощные двигатели лучше подходили для горного климата, а башня с установкой БПУ-1 давала возможность обстреливать моджахедов, засевших на высоких склонах.
В то же время по защищённости БТР-70 предка не превосходил.

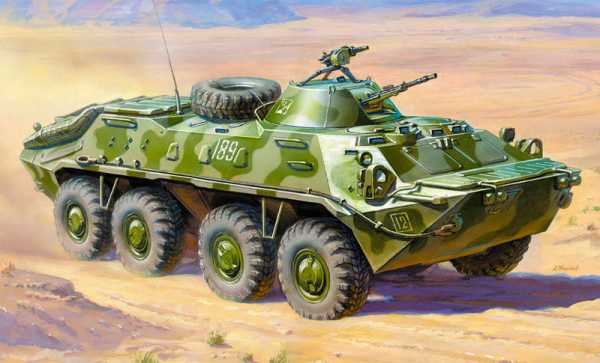

Это частично решалось с помощью разработанного комплекта навесной брони. А для повышения огневой мощи на башне иногда ставили гранатомёт АГС-17.
После распада СССР БТР-70 участвовал в вооружённых конфликтах на постсоветском пространстве – в Приднестровье, Абхазии, Чечне. В настоящее время бронетранспортёры используются Украиной в столкновениях с республиками Донбасса.
В 90-е годы Турция, закупив в объединённой Германии ранее принадлежавшие ННА ГДР бронетранспортёры, применяла их против повстанцев Курдистана. А машины БТР-70, отправленные в Сирию, участвуют в протекающей там гражданской войне. БТР-70 побывали и в бывшей Югославии (в составе миротворческого контингента), и в Африке. В гражданской войне в Анголе организация FAPLA использовала небольшое количество «семидесятых», причём остаётся неизвестным, откуда бронетранспортёры были получены.
Тактико-технические характеристики
На момент разработки и внедрения в производство прямых аналогов у БТР-70 практически не было. Можно сравнить его с американским гусеничным бронетранспортером М113, до сих пор широко распространённым.
| БТР-70 | М113 | |
|---|---|---|
| Экипаж, человек | 3 + 7 | 2 + 11 |
| Вес, т | 11,5 | 12,3 |
| Длина, м | 7,5 | 4,8 |
| Высота, м | 2,3 | 2,5 |
| Максимальная скорость, км/ч | 80 | 67 |
| Вооружение | 14,5мм пулемёт, 7,62мм пулемёт | 12,7мм пулемёт |
Советский бронетранспортёр превосходил американский по вооружению – единственный пулемёт М113 стоял на открытой турели, в лучшем случае закрывался щитком. Кроме того, десант М113 не мог участвовать в бою, ведя огонь из машины. Зато американцы быстро заменили бензиновый мотор на дизельный и лучше продумали схему высадки десанта – она осуществлялась через кормовую дверь бронетранспортёра.
Стоит заметить, что фактически мотострелки крайне редко использовали для ведения огня амбразуры, а в Афганистане вообще предпочитали ездить «на броне», а не под ней, так что это теоретическое преимущество на практике мало защищало. Любое повышение давления внутри корпуса «под броней», выводило из строя, в лучшем случае временно, всех мотострелков. Для этого достаточно было попадания какого угодно вида кумулятивного боеприпаса в любую точку корпуса данного БТР.
БТР-70 стал своеобразной «работой над ошибками», допущенными при создании «шестидесятого». Улучшились ходовые качества, удобнее разместили десант, доработали вооружение. Однако силовая установка по-прежнему оставалась слишком сложной и неудобной в обслуживании. Решение этой проблемы было найдено уже на БТР-80.
Видео
warbook.club
Бронетранспортер БТР-70 (СССР) | Армии и Солдаты. Военная энциклопедия
Характеристики бронетранспортера БТР-70 | |
|---|---|
 | |
| Страна: | СССР |
| Тип: | Бронетранспортер (8 × 8) |
| Дата выпуска: | 1971 г. |
| Длинна: | 7,56 м |
| Ширина: | 2,8 м |
| Высота: | 2,24 м |
| Броня, лоб: | 8-10 мм |
| Броня, борт: | 6 мм |
| Броня, башня: | 6 мм |
| Экипаж: | 2 человека + 8 десантников |
| Двигатель: | 2х бензиновых двигателя ЗМЗ-4905, мощностью по 120 л.с. |
| Дальность хода: | до 600 км |
| Максимальная скорость: | 80 км/ч (10 км/ч на плаву) |
| Масса: | 11,5 тонн |
| Вооружение: | 1х пулемет КПВТ (14,5-мм), 1х пулемет ПКТ (7,62-мм). |
«Советский бронетранспортер БТР-70. История создания, особенности конструкции и эксплуатации, основные модификации»
История создания бронетранспортера БТР-70
К началу 1970-х г.г., возникла необходимость дальнейшей модернизации состоящего на вооружении армии бронетранспортера БТР-60. Первоначально предполагалось создать нечто вроде «колесной БМП»: на ту же базу, что и у БТР-60 поставить башню аналогичную башне БМП-1, с соответствующим вооружением, но оставить возможность транспортировки боевого отделения десантников. Прототип получивший название БМП ГАЗ-50 в серию не пошел, однако, на его основе вскоре был создан БТР-70, бронетранспортер нового поколения, отличающийся более мощными двигателями, и как следствие — высокой проходимостью.
Основным предназначением БТР-70 является транспортировка мотострелковых подразделений к полю боя и поддержка этих подразделений, ведущих бой в пеших порядках, огнём из установленного пулеметного вооружения. Машина отличается выдающейся проходимостью, способна с ходу преодолевать окопы и траншеи, водные преграды. Была отмечена в многих десятках боевых конфликтов конца 20-го, начала 21-го веков, и до сих пор состоит на вооружении свыше 20 стран мира (страны бывшего Варшавского договора, а также Мексика, Куба, Замбия, Пакистан, Никарагуа и др.).

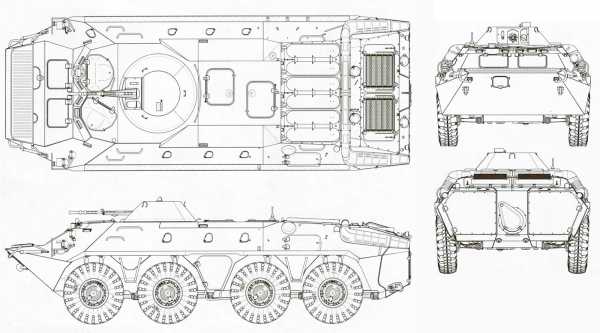

Чертеж бронетранспортера БТР-70
БТР-70 принят на вооружение СССР в 1971 году, в серийное производство запущен в 1976 году. Выпускался на Горьковском автомобильном заводе, с 1981 года- на Арзамасском заводе автомобильных запчастей.
Конструкция бронетранспортера БТР-70

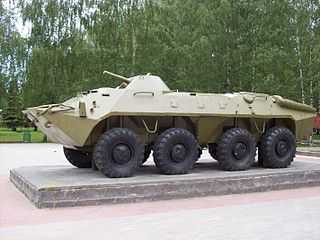

Бронетранспортер БТР-70 внешне, и по основным конструктивным деталям, повторяет своего предшественника — БТР-60. Бронекорпус сварной, водонепроницаемый, с броневой крышей. Броня обеспечивает защиту от пуль и осколков. Отделение управления в передней части корпуса, боевое (десантное) отделение с башней кругового вращения — в средней, отделение силовой установки — в корме, трансмиссионное отделение — между днищем броневого корпуса и полом десантного отделения. Бронетранспортёр четырёхосный, полноприводный, с управляемыми колёсами первого и второго мостов.
В отделении управления размещаются водитель (слева) и командир машины (справа). На крыше корпуса над отделением управления имеются два люка для входа и выхода командира и водителя.
В боевом (десантном) отделении, где имеются два одноместных, два трёхместных продольных сиденья, а также одно подвесное сиденье пулемётчика в башенной установке (аналогичной установке БТР-60ПБ), размещаются пулемётчик бронетранспортёра и десантируемая часть боевого расчёта. Продольные сиденья устроены таким образом, что их возможно разложить и оборудовать шесть мест для отдыха личного состава, из которых два места для отдыха будут расположены вверху, а четыре — внизу. Посадка и высадка десанта осуществляются через два боковых десантных люка, расположенных между нишами колёс второго и третьего мостов с каждого борта машины, а также через люки в броневой крыше корпуса над десантным отделением.

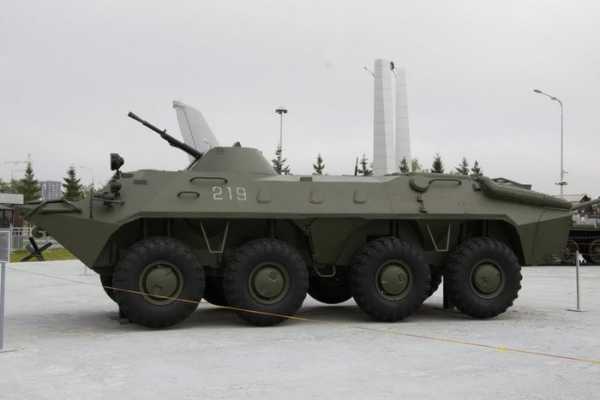

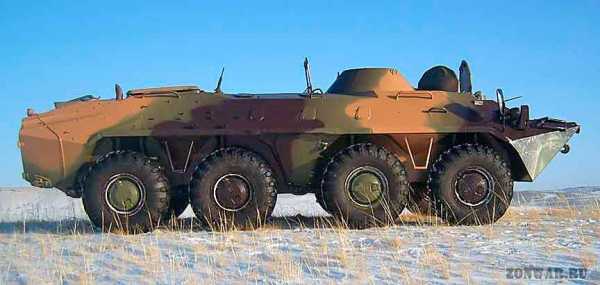

Бронетранспортер БТР-70, вид сбоку.
Силовая установка отделена от боевого герметичной перегородкой. При этом правый двигатель обеспечивает привод ведущих колёс первого и третьего мостов, левый двигатель — ведущих колёс второго и четвёртого мостов. Для каждого двигателя предусмотрена своя система электрического спуска, состоящая из стартера, реле включения, реле блокировки и кнопки стартера. Двигатели БТР-70 нужно запускать строго по очереди.
Размещение силовой установки в кормовой части корпуса обеспечивает удобное размещение водителя, хорошую обзорность и условия для ведения огня из штатного вооружения бронетранспортёра и личного оружия расчёта, уменьшается шум и загазованность в десантном отделении, уменьшается вероятность поражения двигателей, однако усложняются приводы управления двигателями и трансмиссией, усложняется удобное и безопасное десантирование расчёта.
Отделение управления и десантное отделение образуют герметизированную часть бронекорпуса, в которую, фильтровентиляционная установка подаёт очищенный от пыли и заражающих частиц воздух. Система РХБЗ имеет приборы для индикации радиационной и химической обстановки.
В состав противопожарного оборудования входит автоматическая система пожаротушения, которая в случае пожара обеспечивает остановку двигателей, закрытие жалюзи воздухопритока и воздухоотвода и подачу огнегасящей смеси к месту пожара.
Силовая установка состоит из двух четырёхтактных карбюраторных двигателей ЗМЗ-4905, жёстко закреплённых на общей для обоих двигателей раме в сборе со сцеплением, коробкой передач и коробкой отбора мощности на привод водомёта. Рама с закреплёнными на ней двигателями устанавливается в корпусе на семи опорах с резиновыми подушками и крепится болтами, одной поперечной и двумя продольными тягами.
Система охлаждения двигателя ЗМЗ-4905 — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Общая ёмкость соединённых друг с другом систем охлаждения двигателей силовой установки бронетранспортёра составляет 70 л при заполнении водой и 69 л при заполнении низкозамерзающей жидкостью.
Бронетранспортёр БТР-70 оснащён двумя топливными баками ёмкостью по 145 л каждый, установленными в кормовой части корпуса, герметически изолированными от остального внутреннего объёма бронекорпуса и закрытыми сзади бронеплитами.
Глушители БТР-70 имеют эжекционный способ охлаждения и оборудованы тепловыми экранами, снижающими заметность бронетранспортёра в инфракрасном диапазоне.

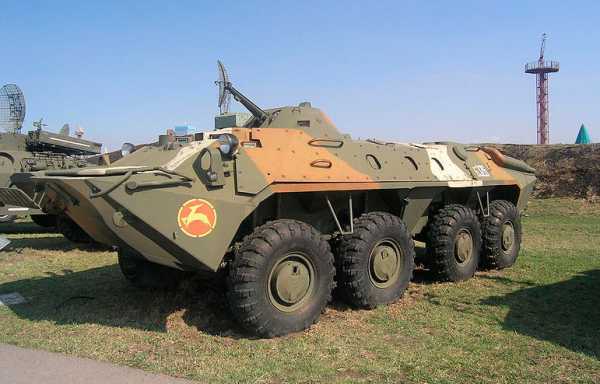

Бронетранспортер БТР-70. Обратите внимание на дверцу выхода десанта — она занимает только нижнюю часть корпуса, и практически исключает десантирование на ходу. Эта деталь — характерное отличие от БТР-80, где дверца размещена более рационально.
Подвеска БТР-70 — независимая, двухрычажная, трапециевидная, с поперечным расположением рычагов, торсионная, с телескопическими амортизаторами. Соединение колеса с корпусом осуществляется через два неодинаковых по длине рычага — верхний короткий и нижний длинный. Концы рычагов шарнирно соединены с корпусом и картером колёсного редуктора.
Также, бронетранспортер БТР-70 оснащен:
- системой регулирования давления воздуха в шинах.
- кормовым водомётом с водяным рулём и трубами заднего хода
- водооткачивающим оборудованием производительностью до 700 л/мин. и трюмным электронасосом производительностью 200 л/мин.
- лебёдкой самовытаскивания с тяговым усилием 4500 кгс
- комплектом шанцевого инструмента и такелажного оборудования

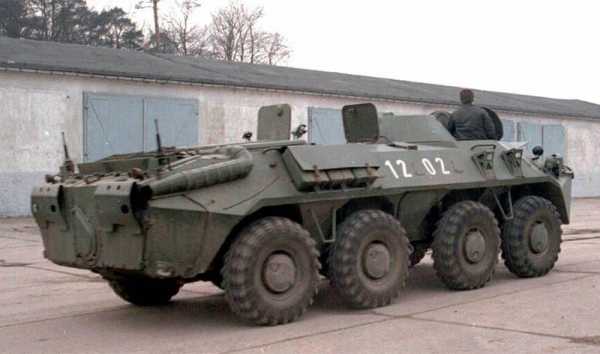

Бронетранспортер БТР-70, вид сзади
Модификации бронетранспортера БТР-70
- БТР-70М — модернизированный вариант БТР-70. Новый дизельный (вместо бензиновых) двигатель КамАЗ-7403 мощностью 260 л.с., агрегаты трансмиссии взяты от БТР-80.
- БТР-70КШМ — командно-штабная машина на базе БТР-70
- БТР-70МС — машина радиосвязи. Отсутствует башня, установлены дополнительные радиостанции.
- ТАВ-77 — румынский вариант БТР-70 производившийся по лицензии.
- БТР-70МД — (Казахстан) Модификация с двигателем Д-235.9Е2 (270 л.с.) и тепловизорами ATS-10 турецкой компании «Аселсан».
- БТР-70М — (Украина) Вместо двух бензиновых двигателей установлен многотопливный дизельный двигатель УТД-20 украинского производства. Вооружение — 14,5-мм крупнокалиберный пулемёт КПВТ и 7,62-мм спаренный пулемёт ПКТ. Боковые люки — по типу БТР-80.
- БТР-70 «Гром» — (Украина) Вместо двух бензиновых двигателей установлен многотопливный дизельный двигатель УТД-20 и боевой модуль «Гром» (1х 30-мм автоматическая пушка, 1х 7,62-мм пулемёт, 1х 30-мм автоматический гранатомет и ПТРК «Барьер» с боезапасом в 4 ПТУР) вместо штатной башни. Боковые люки — по типу БТР-80.
- БТР-70 КБА-2 — (Украина) Вместо двух бензиновых двигателей установлен многотопливный дизельный двигатель УТД-20, пулемет КПВТ заменен на 30-мм пушку КБА-2. Боковые люки — по типу БТР-80.
- БТР-70Т — (Украина, ООО НПК «Техимпекс»). Боковые люки как у БТР-80, радиостанция Р-173, два новых дизельных двигателя Д245.30Е2 суммарной мощностью 312 л.с., передние и задние габаритные фонари БТР-80, новые колёса с бескамерными шинами. Вместо башни может быть установлен боевой модуль.

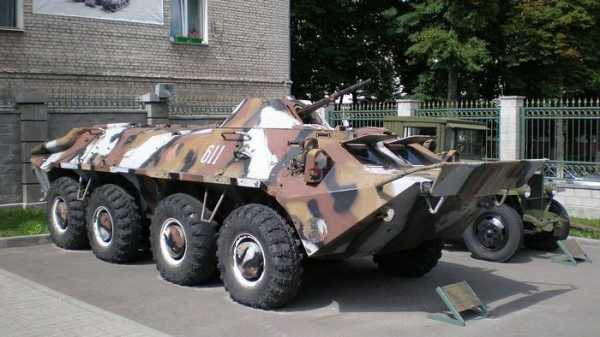

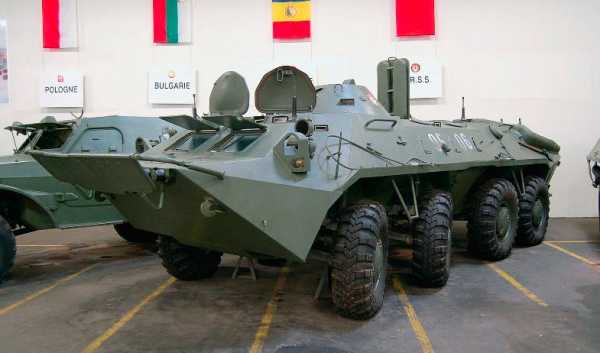

Бронетранспортер БТР-70. Поворотными служат обе передние пары колес, что дает довольно крупной по габаритам машине, довольно малый радиус разворота. Характерная деталь на фото — волнолом в передней части БТР, приведенный в режим преодоления водной преграды.
- БТР-70ДИ (БТР-7) — (Украина, «Николаевский бронетанковый завод»). На машине установлен комплекс активной защиты «Заслон», телевизионный, комбинированный дневной и ночной прицел с лазерным дальномером и система панорамного обзора «Панорама», автоматическая система пожаротушения, кондиционер, два дизельных двигателя FPT «Iveco» Тектор (ЕВРО-3), механическая шестиступенчатая коробка передач. Усилена противоминная защита, 3А и 3В по классификации НАТО. Модернизировано боевое отделение, установлены 30-мм автоматический гранатомёт АГС-17, ПТРК «Барьер» (4 ПТУР). Может устанавливаться 30-мм автоматическая пушка ЗТМ-2 и оснащаться беспилотным летательным аппаратом, способным проводить разведку в радиусе около 20 км.
- БТР-70М-А1 — (Белоруссия) Установлены два дизельных двигателя мощностью 136 л.с., с электронным управлением. Предусмотрена установка боевого модуля БМ-30, вместо стандартной башни и кондиционера мощностью 10 кВт.
- БТР-70МБ1 — (Белоруссия, ОАО «140-й ремонтный завод»). Установлены боковые десантные люки, водомётный движитель, сиденья и элементы трансмиссии от БТР-80, дизельный двигатель мощностью 260 л.с., радиостанция Р-173М
- Кобра-К — (Белоруссия и Словакия). Установлен боевой модуль Cobra, оснащённый 30-мм автоматической пушкой 2А42, спаренным пулемётом ПКТ и усовершенствованной системой управления огнем. Машина оснащена дымовой системой «Туча», немецкой системой кондиционирования DATO-V. Предусмотрена замена двигателей на один дизельный КамАЗ-7403, мощностью 260 л.с. Экипаж увеличен до 3 человек (число десантников не изменилось).
