технические характеристики (ТТХ), расход топлива на 100 км, грузоподъёмность, военный автомобиль

В отличие от американских войск, где стали использовать унифицированные между собой грузовики, не предназначенные для продажи населению, советская армия применяла автомобили, созданные на основе народнохозяйственных. Исключением не стал и КамА3 4310.

Ещё в 60-е годы на заводе ЗиЛ начали разработку нового семейства машин, в состав которого входил и армейский полноприводный грузовик. Однако партия и правительство, решили, что производиться эти автомобили будут на строящемся в Татарстане заводе. И после освоения базовых бортовых грузовиков в 1980 году начался выпуск армейского вездехода.

Устройство автомобиля

По конструкции КамАЗ 4310 в основном схож с первой освоенной моделью 5320. Кабина, расположенная над двигателем, полностью аналогична кабинам «гражданских» КамАЗов. Она трёхместная, снабжена шумо- и теплоизоляцией. Для комфорта водителя его сиденье регулируется и оснащено подрессориванием. Задние опоры кабины также одновременно являются рессорами. Допускалась установка кабины со спальным местом, отдельного индекса такие грузовики не имели.

Двигатель модели 740.10 – восьмицилиндровый дизель объёмом 10.8 литров, его мощность достигала 210 л.с. Система охлаждения рассчитана на использование только антифризов (тосол), воду в неё заливать нельзя. Топливо в мотор поступало из двух баков емкостью по 125 литров. Коробка передач осталась механической, пятиступенчатой, но теперь крутящий момент через неё передавался на все шесть колёс. Для этого в конструкцию ввели раздаточную коробку с понижающей передачей и блокировкой межосевого дифференциала.

Подвеска грузовика рессорная, рулевое управление с гидравлическим усилителем.

Бездисковые колёса модели 5320 сменились дисковыми с широкопрофильными шинами. Сдвоенные колёса задних мостов уступили место односкатным. Запасное колесо подвешивалось к переднему борту кузова, между ним и кабиной. Тормозная система с пневматическим приводом, тормозные механизмы – барабанные. Установлен вспомогательный моторный тормоз. Армейские машины оснащались механической лебёдкой, которую приводил в действие вал отбора мощности. Длина троса – около 80 метров.

Народнохозяйственные исполнения грузовика предназначались для работы с двухосным прицепом ГКБ-8350 грузоподъёмностью до 8 тонн. Для военных автомобилей был разработан низкорамный прицеп 2-ПН-4М, который мог перевозить до 4 тонн. На армейские машины также зачастую вместо бортовой платформы устанавливались унифицированные кузова-фургоны (КУНГ).

В целом, для конца 70-х годов конструкция автомобиля была вполне современной, а для СССР – даже передовой. Благодаря сочетанию высоких эксплуатационных характеристик, неприхотливости и простоты в обслуживании, они остались незаменимыми ещё на целые десятилетия. А относительно высокий расход топлива могло помочь снизить правильное вождение.

Модификации КамАЗ 4310

Параллельно с основной моделью грузовика в серию запустили и КамАЗ 43105 – вариант для народного хозяйства. На него устанавливался кузов от «гражданских» 5320, имеющий большие габариты и потому увеличивающий грузоподъёмность до 7 тонн. Расположение некоторых узлов при этом тоже стало ближе к изначальной модели: запасное колесо помещалось в кузове, вместо двух топливных баков по обоим бортам ставили один – слева, а справа расположили аккумуляторную батарею.

В 1989 году оба варианта были модернизированы, получив индексы 43101 и 41106.

Основным отличием стала замена двигателя на КамАЗ 740.20 с увеличенной до 220 л.с. мощностью.

Позднейшие модификации: КамАЗ 43114 (армейский) и 43115 (народнохозяйственный) получили новые моторы с турбонаддувом семейства КамАЗ 7403.

Мощность возросла до 260 сил. Существовал и полноприводный тягач под индексом 4410. Для работы с ним предназначались специально сконструированные полуприцепы, например, ОдАЗ-9530. Дальнейшим развитием идеи тягача повышенной проходимости стал вариант под обозначением 44108.

Необычной для грузовика военного назначения стала спортивная модификация С4310. Чтобы КамАЗ мог соревноваться в ралли-рейдах, на него установили форсированный (с помощью турбокомпрессоров) двигатель и усиленную подвеску. Первые же выступления грузовиков со стартовыми номерами «502» и «503» в конце 80-х годов оказались удачными.

Но к середине 90-х С4310 уступил место специально сконструированным гоночным грузовикам.

Впрочем, со сцены машина ушла не окончательно и ещё долгое время использовалась в качестве технички команды. Интересно, что С4310 стал одним из первых КамАЗов, название которых на облицовке набиралось латиницей. Дело в том, что традиционная надпись прочитывались иностранцами, как «Кама-3».

А вот так называемый «Тайфун-1» прямо связан с военной службой. В 90-е кабину и КУНГ КамАЗа 4310 оборудовали навесной бронезащитой. Однако эта разработка осталась «пробным шаром» и общего с поздними бронегрузовиками серии «Тайфун» имеет мало.

Технические характеристики грузовика

Рассмотрим основные параметры грузовика. Для наглядности сопоставим его с производившимся в 80-е годы для армии США грузовиком семейства М939.

  КамАЗ 4310 М939
Длина, м 7,65 7,8
Ширина, м 2,5 2,5
Высота, м 3,2 2,9
Масса, т 8,4 9,8
Размеры кузова, м 4,8 х 2,3 4,3 х 2,1
Грузоподъёмность, т 6 5
Наибольшая скорость, км/ч 85 101
Расход топлива 31 литр на 100 километров

Американский грузовик уступает КамАЗу по такой характеристике, как паспортная грузоподьёмность.

Но, очевидно, военные не считали это недостатком, а для гражданской работы М939 и не предназначался. Зато на него устанавливался более мощный (240 л.с.) двигатель, а коробка передач была автоматической.

А вот некоторые технические особенности, увеличивающие проходимость, на КамАЗе присутствовали изначально, а у американцев появились только после модернизации. К ним относятся использование одиночных колёс на задних осях и система регулирования давления в шинах.

Видео

warbook.club

Бортовые автомобили Камаз-4310, Камаз-4308 и их характеристики

_______________________________________________________________________________

Бортовые автомобили Камаз-4310, Камаз-4308 и их характеристики

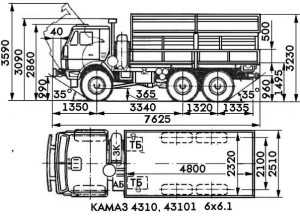

Технические характеристики Камаз-4310

Автомобиль Камаз-4310 выпускался Камским автозаводом до 1990 г. (с 1990
гг. впускались автомобили Камаз-43101, Камаз-43105 и Камаз-43106 ).

Кузов Камаз 4310 — металлическая платформа с откидными задним и боковыми
бортами, оснащена каркасом и тентом, настил пола — деревянный.

Платформа Камаз-4310 снабжается по заказу надставными боковыми
решетчатыми бортами с откидными боковыми и средней съемной скамейками
для перевозки 30 человек.

Кабина Камаз-4310 — трехместная, откидывающаяся вперед гидравлическим
подъемником, с шумо-и термоизоляцией, без спального места (по заказу со
спальным местом) оборудована независимым отопителем.

Сиденье водителя подрессоренное, регулируется по массе водителя, длине,
наклону спинки.

Имеются модификации тропического исполнения. Основные прицепы: для
Камаз-43101 — 2ПН-4М, для Камаз-43105 и Камаз-43106 — ГКБ-8350.

Автомобили-самосвалы Камаз-6520, Камаз-65115 и их параметры

Основные характеристики Камаз-4310

Грузоподъемность, кг — 6000
Снаряженная масса, кг — 8745
В том числе:
— на переднюю ось — 4315
— на тележку — 4430
Полная масса с учетом дополнительного снаряжения, кг — 15205
В том числе:
— на переднюю ось — 5020
— на тележку — 10185
Допустимая масса прицепа, кг
— по дорогам с твердым покрытием — 10000
— по видам дорог — 7000
Макс, скорость автомобиля, км/ч — 85
То же, автопоезда — 80
Время разгона автомобиля до 60 км/ч, с — 35
Максимальный угол преодолеваемого автомобилем подъема, град — 31
То же, автопоездом -20
Выбег автомобиля с 50 км/ч, м — 600
Тормозной путь автомобиля с 40 км/ч, м — 17,2
То же, автопоезда — 18,4
Контрольный расход топлива, л/ 1 00 км, автомобиля при 60 км/ч — 30,0
То же, автопоезда — 37,0
Глубина преодолеваемого брода с твердым дном при номинальном давлении в
шинах, м:
— без подготовки — 0,8
— с предварительной подготовкой продолжительностью не более 15 мин — 1,5
Радиус поворота, м:
— по внешнему колесу — 10,5
— габаритный — 11,3

Двигатель Камаз-4310

Двигатель Камаз-740 устанавливается на автомобили Камаз-4310, 43105, а
модель двигателя Камаз-740.10 — на авто Камаз-43101, 43106.

Данные двигателя Камаз-740 : мощность 151 кВт (210 л.с.) при 2600
об/мин, крутящий момент — 637 Н/м (65кг/см) при 1600 — 1800 об/мин,

Данные двигателя Камаз-740-10 : мощность 164 кВт (220 л.с.) при 2600
об/мин, крутящий момент — 667 Н/м (68 кгс-м) при 1600-1800 об/мин.

Трансмиссия Камаз-4310

Коробка передач Камаз 4310 — 5 -ступенчатая, с синхронизатора ми на II,
III. IV и V передачах, передаточные числа: I-7,82; II-4,03; III-2,50;
IV- 1,53; V-1,0;
ЗХ-7,38.

Раздаточная коробка Камаз-4310 — с двухступенчатым редуктором и
цилиндрическим блокируемым межосевым дифференциалом планетарного типа,
распределяющим крутящий момент между постоянно включенным передним
мостом и мостами задней тележки в отношении 1:2. Передаточные числа:
I-1,692; II-0,917.

Управление раздаточной коробкой Камаз — дистанционное, с
электропневматическим приводом переключения передач. Привод механизма
блокировки
дифференциала — пневматический, с дистанционным управлением.

Отбор мощности от раздаточной коробки — до 44,12 кВт (60 л.с.).
Карданная передача — четыре карданных вала.

Главная передача ведущих мостов — двойная: пара конических шестерен со
спиральным зубом и пара цилиндрических косозубых шестерен;
передаточное число 7,22.

Передний мост — с шарнирами равных угловых скоростей дискового типа
(Тракта). Средний мост — проходной.

Колеса и шины Камаз-4310

Колеса — дисковые, обод 310-533. Шины 1220×400-533 модели ИП-184
(широкопрофильные), на автомобиле Камаз-43101 — с регулируемым давлением

воздуха в пределах 0.8-3,2 кгс/см в зависимости от дорожных условий. На
автомобилях Камаз-43105 и Камаз-43106 давление воздуха в шинах
передних и задних колес 3,5 кгс/см. Число колес 6+1.

Подвеска Камаз-4310

Передняя подвеска автомобиля Камаз-4310 — на полуэллиптических рессорах,
с амортизаторами, с задними скользящими концами рессор. Задняя
подвеска Камаз-4310 — балансирная, на полуэллиптических рессорах, с
реактивными штангами, концы рессор — скользящие.

Тормоза Камаз-4310

Рабочая тормозная система Камаз — с барабанными механизмами (диаметр 400
мм, ширина накладок 140 мм, разжим — кулачковый), двухконтурным
пневматическим приводом (тормозные камеры: передние типа 24, тележки —
24/24 с пружинными энергоаккумуляторами).

Стояночный тормоз — на тормоза тележки от пружинных энергоаккумуляторов,
привод — пневматический. Запасной тормоз — совмещен со стояночным.

Вспомогательный тормоз — моторный замедлитель с пневматическим приводом.
Привод тормозов прицепа — комбинированный (двух- и однопроводный).
Пневматический привод тормозов оборудован термодинамической осушкой
сжатого воздуха.

Рулевое управление Камаз-4310

Рулевой механизм — винт с шариковой гайкой и поршень-рейка, зацепляющая
с зубчатым сектором вала сошки. Гидроусилитель (ГУР) — встроенный
передаточное число рулевого механизма 20.

Электрооборудование Камаз-4310

Напряжение 24 В, аккумуляторной батареи 6СТ-190ТР или 190TM (2 шт.),
генератор Г288-Е (Камаз- 43101 ) с регулятором напряжения 111.3702;

генератор Г273-В (Камаз-43105 и 43106) с регулятором напряжения Я 120-М;
стартер СТ142-Б1.

Лебедка Камаз-4310

Лебедка Камаз — барабанного типа, с червячным редуктором и ленточным
тормозом. Привод — от коробки отбора мощности через карданную передачу.
Трос выдается вперед и назад (с применением блока).

Максимальное тяговое усилие: палиспастом при выдаче троса вперед — 10800
кгс, назад — 15400 кгс; без палиспаста вперед — 5400 кгс, назад — 7700
кгс.
Рабочая длина троса при выдаче вперед 74,5-76,5 и при выдаче назад
81,5-83,5 м.

Заправочные объемы и рекомендуемые эксплуатационные материалы

Топливные баки:

— Камаз-43101 — 2×125 л,
— Камаз-43105 и -43106 — 250 л, дизельное топливо;

Система охлаждения — 36,6 л (с подогревателем) тосол А-40;
Система смазки двигателя — 33 л, летом М-10Г2К,зимой М-8Г2К, заменитель
(всесезонно) ДВ-АСЗп-10В;
Гидроусилитель рулевого управления (ГУР) — 4,2 л, масло марки Р;
Коробка передач — 8,5, ТСп-15К;
Раздаточная коробка — 5,4 л (с коробкой отбора мощности), ТСп-15К;
Картер переднего ведущего моста — 5,3 л, ТСп-15К;
Картеры заднего и среднего ведущих мостов — 2×7 л, ТСп-15К;
Редуктор лебедки — 3,9л, ТСп-15К;
Гидропривод выключения сцепления — 0,28 л, тормозная жидкость ГТЖ-2 2М
или «Нева».

Масса агрегатов автомобиля Камаз-4310 (в кг):

Двигатель Камаз 740 — 720
Сцепление — 50
Коробка передач — 250
Раздаточная коробка с коробкой отбора мощности — 210;

Карданные валы:
— переднего моста — 23
— промежуточного моста — 38
— заднего моста — 19
— основного моста — 23

Передний мост — 640
Задний мост — 543
Средний мост — 552
Рама — 594
Кабина в сборе — 533
Платформа — 925
Лебедка — 365

Технические характеристики Камаз-4308

В конце 2003 года на Камском автозаводе собраны первые опытные образцы
грузового автомобиля Камаз-4308. Бортовой автомобиль Камаз-4308
грузоподъемностью 5,5 тонн стал уже серийным и будет конкурировать с
аналогом завода МАЗ.

Камаз 4308 комплектуется двигателем марки Cummins. Двигатель отвечает
нормам «Евро-2», его мощность — 178 л.с.

Сцепление для грузовика Камаз 4308 комплектуется вместе с двигателем. На
этот грузовой автомобиль устанавливается коробка передач модели 141
(без делителя) производства ОАО «Камаз», а также возможна установка КПП
ZF импортного производства.

Передние и задние мосты автомобиля Камаз-4308 производятся на Камском
автозаводе.

Тормоза, впервые для отечественных серийных грузовиков, дисковые и
спереди, и сзади. Поэтому низкорамный бортовой автомобиль Камаз-4308
вписывается во все международные нормы и отличается точной реакцией на
действия водителя.

Тормозные механизмы для грузовика Камаз-4308 поставляет фирма Халдекс из
Швеции. Рулевой механизм грузовика отличается легкостью
управления и высокой информативностью поскольку на серийных моделях
Камаз-4308 стоит гидроусилитель рулевого управления. Кабина а/м Камаз

4308 серийная, но снаружи появились новые бампер, ступенька с крылом.

Светотехника бортового авто Камаз-4308 с двойными фарами. Передняя
панель в кабине — стеклопластиковая. Также предусмотрена установка двух
типов кузова: бортовой платформы и фургона.

В разработке Камаз-4308 использованы комплектующие более 18 ведущих
компаний автомобильной промышленности: проверенный временем
двигатель CUMMINS, топливная аппаратура BOSCH, тормозной механизм
HALDEX, трансмиссия ZF (по желанию заказчика) и многие другие узлы и
агрегаты.

Модель получила более продуманную кабину в плане эргономики. Панель
приборов сделана из стеклопластика, в обивке применены материалы
улучшенного качества.

Все модификации Камаз-4308 оснащены гидроусилителем руля. Тормоза
дисковые спереди и сзади. На отечественных грузовиках такой тип
тормозной
системы применяется впервые в лице данной модели.

Дизельный силовой агрегат CUMMINS, которым оснащают Камаз 4308,
отличается высокой производительностью при минимальных затратах топлива.

Камаз 4308 за весь период производства сумел зарекомендовать себя, как
надежный помощник в малом и среднем бизнесе.

Основные характеристики Камаз-4308

Весовые параметры и нагрузки:

Снаряженная масса а/м, кг — 5890
— нагрузка на переднюю ось, кг — 3260
— нагрузка на задний мост, кг — 2630
Грузоподъемность а/м, кг — 5860
Полная масса а/м, кг — 11900
— нагрузка на переднюю ось, кг — 4350
— нагрузка на задний мост, кг — 7550
Допустимая масса прицепа, кг — 8000
Полная масса автопоезда, кг — 19900

Двигатель Камаз-4308

Модель двигателя — CUMMINS 4 ISBe 185 (Евро-3)
Тип — дизельный с турбонаддувом, с промежуточным охлаждением
наддувочного воздуха
Максимальная полезная мощность, кВт (л. с.) — 133 (179)

Номинальная мощность, брутто, кВт (л. с.) — 136 (185)
— при частоте вращения коленчатого вала, об/мин — 2500

Максимальный полезный крутящий момент, Н/м (кг/см) — 636 (65)
— при частоте вращения коленвала, об/мин — 1700

Расположение и число цилиндров — рядное, 4
Рабочий объем, л — 4,5
Система питания: Вместимость топливных баков, л — 210

Электрооборудование двигателя Камаз-4308

Напряжение, B — 24
Аккумуляторы, В/А/ч — 2×12/190
Генератор, В/Вт — 28/2000

Сцепление Камаз-4308

Тип — однодисковое, диафрагменное, вытяжного типа
Привод сцепления — гидравлический с пневмоусилителем
Диаметр ведомого диска, мм — 395

Коробка передач Камаз-4308

Тип КПП — механическая, шести-ступенчатая
Управление КПП — механическое, дистанционное

Ведущий мост Камаз-4308

Тип главной передачи — гипоидная
Передаточное отношение — 4,22

Тормоза Камаз-4308

Тип — дисковые (передние и задние)
Размерность, дюймов — 19,5

Колеса и шины

Тип колес — дисковые
Размер обода — 6,75-19,5
Размер шин — 245/70 R19,5

Кабина Камаз-4308

Тип — расположена над двигателем, с высокой крышей
Исполнение — без спального места

Платформа Камаз-4308

Платформа — бортовая, с металлическими откидными бортами, в зависимости
от комплектации оборудуется каркасом и тентом

Внутренние размеры, мм — 5160×2470
Высота бортов, мм — 750
Погрузочная высота (полная/снаряженная масса), мм — 1070/1175

Характеристика автомобиля Камаз-4308 полной массой 11900 кг

Максимальная скорость, не менее, км/ч — 105
Угол преодолеваемого подъема, не менее, % — 25
Внешний габаритный радиус поворота, м — 8,5



_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

avtotehtrans.ru

Технические характеристики КамАЗ-4310

1981–1989 1981–1989 1989–
основные
расположение руля слева
количество дверей 2 3 2
количество мест
из них неполноценных 0
конструкция рамная
двигатель
название КамАЗ КамАЗ-740.10
тип Поршневой
расположение спереди, продольно
материал блока чугун
цилиндры/клапаны V8/2 /2
объем 10 857 см³
мощность
мощность 210 л.с. 220 л.с. 260 л.с. 220 л.с.
топливо дизель
турбонаддув нет
охлаждение жидкостное
трансмиссия
привод полный
коробка передач МКПП (КамАЗ-14) МКПП (КамАЗ-141) МКПП
подвеска и рулевое управление
передняя подвеска
тип упругого элемента рессорная на продольных полуэллиптических рессорах
тип направляющего аппарата зависимая
амортизаторы
регулируемость нет
задняя подвеска
тип упругого элемента рессорная
тип направляющего аппарата зависимая
амортизаторы
регулируемость нет
тип рулевого управления С гидроусилителем
тип передней подвески (уст.) Зависимая Зависимая, рессорная
тип задней подвески (уст.) Зависимая Зависимая, рессорная
электрика
напряжение бортовой сети 24 V
эксплуатационные характеристики
Система «старт-стоп» нет
тормозная система
ABS нет
передние тормоза
тип барабанные
материал металл
перфорированные нет
задние тормоза
тип барабанные
материал металл
перфорированные нет
колёса и диски
материал дисков сталь
место производства Набережные Челны, Татарстан, РФ Россия, Татарстан, Нефтекамск Россия, Татарстан, Нефтекамск

www.autowp.ru

КамАЗ-4310

В 1969 году в Набережных Челнах началось строительство
комплекса заводов по производству большегрузных автомобилей и дизельных
двигателей. Одновременно рядом заводов Министерства автомобильной
промышленности СССР началась разработка семейства перспективных
автомобилей для него. Семейство вкючало в себя и полноприводные
автомобили, предназначенные главным образом для армии. Проектирование
велось в УКЭР ЗиЛа под руководством главного конструктора В.А.Вязмина.
Общее руководство осуществлял А.М.Кригер. Для удешевления производства
и эксплуатации конструкция создавалась унифицированной по многим
узлам и агрегатам с другими грузовиками КамАЗ.

С пуском КамАЗа в 1976 году в серию в первую очередь пошли народохозяйственные
модели. После их освоения настала очередь семейства КамАЗ-4310. Первая
промышленная партия была изготовлена в феврале 1981 года как подарок
XXVI съезду КПСС (5 автомобилей прибыли в Москву к открытию съезда).
Серийное производство началось в 1983 году.

КамАЗ-4310 предназначен для перевозок грузов, людей и буксировки
прицепов по всем видам дорог и бездорожью. На военных аэродромах
может использоваться для буксировки различных ЛА.

КамАЗ-4310 выполнен по компоновочной схеме с кабиной над двигателем.
Для увеличения проходимости применены неотключаемый полный привод,
короткие передний и задний свесы, односкатная ошиновка, система
регулирования давления в шинах (от 0,7 до 3,0 кгс/см2).
Кабина трёхместная, цельнометаллическая, оборудована автономным
отопителем. Может устанавливаться как обычная кабина, так и удлинённая
со спальным местом. Сиденье водителя подрессоренное, регулируется
по массе водителя, длине, наклону спинки. Для доступа к двигателю
кабина откидывается вперёд гидравлическим подъёмником. Кузов цельнометаллический
с задним открывающимся бортом, откидными скамейками, дугами и тентом.
Силовая установка состоит из 8-цилиндрового V-образного четырёхтактного
дизеля КамАЗ-740.10. Сцепление КамАЗ-14, двухдисковое сухое. Коробка
передач КамАЗ-141, 5-ступенчатая с синхронизаторами на II, III, IV и
V передачах. Раздаточная коробка двухступенчатая с межосевым блокируемым
дифференциалом. Главная передача двойная: пара конических шестерён
со спиральным зубом и пара цилиндрических косозубых шестерён.
Передний мост оснащён шарнирами равных угловых скоростей дискового
типа «Тракта». Средний мост проходной. Подвеска рессорная с гидравлическими
телескопическими амортизаторами. Рабочий тормоз барабанный на все
колёса с раздельным пневматическим приводом. Имеется вспомогательный
тормоз — моторный замедлитель с пневматическим приводом. Рулевое
управление снабжено гидроусилителем. В передней части имеется лебёдка
для самовытаскивания с приводом от коробки отбора мощности. Трос
лебёдки может выдаваться вперёд и назад.

Дальнейшим развитием КамАЗ-4310 стало семейство унифицированных
автомобилей высокой проходимости «Мустанг» (КамАЗ-4350, КамАЗ-5350,
КамАЗ-6550).

Модификации автомобиля:

  • КамАЗ-4310 — базовый. Отличался укороченной платформой с тентом, задним
    откидным бортом и откидными сиденьями (на 30 чел.) вдоль бортов. Выпускался
    в 1983-1990 годах.
  • КамАЗ-43101 — транспортный (опытный). Отличался грузовой платформой от
    КамАЗ-5320 с тремя откидными бортами.
  • КамАЗ-43101 — модернизированный вариант КамАЗ-4310. Отличался двигателем
    КамАЗ-740.10-20 мощностью 220 л.с. Грузоподъёмность увеличена до 6 т.
    Выпускался в 1989-2000 годах.
  • КамАЗ-431010 — спортивный. Изготовлен для ралли Париж — Даккар. В 1992
    году участвовал в марафоне Париж — Москва — Пекин.
  • КамАЗ-43102 — вариант КамАЗ-43101 с кабиной со спальным местом (опытный).
  • КамАЗ-43103 — вариант КамАЗ-4310 с кабиной со спальным местом (опытный).
  • КамАЗ-43105 — гражданский транспортный. Отличался отсутствием лебёдки
    и системы регулирования давления в шинах.
  • КамАЗ-43106 — гражданский транспортный. Отличался двигателем КамАЗ-740.10-20.
    Выпускался в 1989-2000 годах.
  • КамАЗ-43114 — модернизированный армейский. Отличается дизелем с
    турбонаддувом КамАЗ-7403.10 мощностью 260 л.с. Выпускается с 1996 года.
  • КамАЗ-43115 — модернизированный транспортный. Отличается двигателем
    КамАЗ-7403.10. Выпускается с 1998 года.
  • КамАЗ-43118 — транспортный с увеличенной грузовой платформой. Отличается
    двигателем КамАЗ-7403.10. Выпускается с 1996 года.
  • КамАЗ-4326 — двухосный грузоподъёмностью 4 т.
  • КамАЗ-4410 — седельный тягач. Предназначен для буксировки специальных
    полуприцепов полной массой до 12 т.
  • КамАЗ-44108 — модернизированный седельный тягач.

Технические харктеристики

Габариты, мм:

длина

ширина

высота

7650

2500

2860
База, мм 3340+1320
Колея, мм 2010
Дорожный просвет, мм 365
Радиус поворота, м 11,3
Масса, кг:

в снаряженном состоянии с лебёдкой

полная

8715

15200
Грузоподъёмность, кг 5000
Допустимая масса буксируемого прицепа, кг 7000
Двигатель:

тип

число цилиндров

рабочий объём, см2
степень сжатия

мощность, л.с.

КамАЗ-740.10
8

10850

17

210
Число передач 5×2
Колёсная формула 6×6
Размер шин 1220×400-533
Запас топлива, л 2×125
Скорость максимальная, км/ч 85
Запас хода, км 830

Литература

  1. Гоголев Л.Д. Автомобили-солдаты. — М.: «Патриот», 1990. — С. 98-99.
  2. Колеватов А. Афганские километры КамАЗа. Полноприводный автомобиль КамАЗ-4310 // Автомобильный моделизм. — 2005. — №3. — С. 4-8.
  3. Платонов В.Ф. Полноприводные автомобили. — М.: «Машиностроение», 1989. — С. 55-64.
  4. Технические средства тылового обеспечения. — М.: Воениздат, 2003. — С. 13-18.

aviaros.narod.ru

Описание и параметры бортовых автомобилей Камаз-4310, Камаз-4308

_______________________________________________________________________________________

Технические характеристики и параметры
грузовика Камаз-4310

Автомобиль Камаз-4310 выпускался Камским автозаводом до 1990 г. (с 1990 гг.
впускались автомобили Камаз-43101, Камаз-43105 и Камаз-43106 ).

Кузов Камаз 4310 — металлическая платформа с откидными задним и боковыми
бортами, оснащена каркасом и тентом, настил пола — деревянный.

Платформа Камаз-4310 снабжается по заказу надставными боковыми решетчатыми
бортами с откидными боковыми и средней съемной скамейками для перевозки 30
человек.

Кабина Камаз-4310 — трехместная, откидывающаяся вперед гидравлическим
подъемником, с шумо-и термоизоляцией, без спального места (по заказу со спальным
местом) оборудована независимым отопителем.

Сиденье водителя подрессоренное, регулируется по массе водителя, длине, наклону
спинки.

Имеются модификации тропического исполнения. Основные прицепы: для Камаз-43101 —
2ПН-4М, для Камаз-43105 и Камаз-43106 — ГКБ-8350.

Автомобили-самосвалы Камаз-6520, Камаз-65115 и их параметры

Основные показатели а/м Камаз-4310

Грузоподъемность, кг — 6000
Снаряженная масса, кг — 8745

В том числе:

— на переднюю ось — 4315
— на тележку — 4430

Полная масса с учетом дополнительного снаряжения, кг — 15205

В том числе:

— на переднюю ось — 5020
— на тележку — 10185

Допустимая масса прицепа, кг

— по дорогам с твердым покрытием — 10000
— по видам дорог — 7000

Макс, скорость автомобиля, км/ч — 85
То же, автопоезда — 80
Время разгона автомобиля до 60 км/ч, с — 35
Максимальный угол преодолеваемого автомобилем подъема, град — 31
То же, автопоездом -20
Выбег автомобиля с 50 км/ч, м — 600
Тормозной путь автомобиля с 40 км/ч, м — 17,2
То же, автопоезда — 18,4
Контрольный расход топлива, л/ 1 00 км, автомобиля при 60 км/ч — 30,0
То же, автопоезда — 37,0

Глубина преодолеваемого брода с твердым дном при номинальном давлении в шинах,
м:

— без подготовки — 0,8
— с предварительной подготовкой продолжительностью не более 15 мин — 1,5

Радиус поворота, м:

— по внешнему колесу — 10,5
— габаритный — 11,3

Двигатель Камаз-4310

Двигатель Камаз-740 устанавливается на автомобили Камаз-4310, 43105, а модель
двигателя Камаз-740.10 — на авто Камаз-43101, 43106.

Данные двигателя Камаз-740 : мощность 151 кВт (210 л.с.) при 2600 об/мин,
крутящий момент — 637 Н/м (65кг/см) при 1600 — 1800 об/мин,

Данные двигателя Камаз-740-10 : мощность 164 кВт (220 л.с.) при 2600 об/мин,
крутящий момент — 667 Н/м (68 кгс-м) при 1600-1800 об/мин.

Трансмиссия Камаз-4310

Коробка передач Камаз 4310 — 5 -ступенчатая, с синхронизатора ми на II, III. IV
и V передачах, передаточные числа: I-7,82; II-4,03; III-2,50; IV- 1,53; V-1,0;
ЗХ-7,38.

Раздаточная коробка Камаз-4310 — с двухступенчатым редуктором и цилиндрическим
блокируемым межосевым дифференциалом планетарного типа, распределяющим крутящий
момент между постоянно включенным передним мостом и мостами задней тележки в
отношении 1:2. Передаточные числа: I-1,692; II-0,917.

Управление раздаточной коробкой Камаз — дистанционное, с электропневматическим
приводом переключения передач. Привод механизма блокировки дифференциала —
пневматический, с дистанционным управлением.

Отбор мощности от раздаточной коробки — до 44,12 кВт (60 л.с.). Карданная
передача — четыре карданных вала.

Главная передача ведущих мостов — двойная: пара конических шестерен со
спиральным зубом и пара цилиндрических косозубых шестерен; передаточное число
7,22.

Передний мост — с шарнирами равных угловых скоростей дискового типа (Тракта).
Средний мост — проходной.

Колеса и шины Камаз-4310

Колеса — дисковые, обод 310-533. Шины 1220×400-533 модели ИП-184
(широкопрофильные), на автомобиле Камаз-43101 — с регулируемым давлением
воздуха в пределах 0.8-3,2 кгс/см в зависимости от дорожных условий. На
автомобилях Камаз-43105 и Камаз-43106 давление воздуха в шинах
передних и задних колес 3,5 кгс/см. Число колес 6+1.

Подвеска Камаз-4310

Передняя подвеска автомобиля Камаз-4310 — на полуэллиптических рессорах, с
амортизаторами, с задними скользящими концами рессор. Задняя
подвеска Камаз-4310 — балансирная, на полуэллиптических рессорах, с реактивными
штангами, концы рессор — скользящие.

Тормоза Камаз-4310

Рабочая тормозная система Камаз — с барабанными механизмами (диаметр 400 мм,
ширина накладок 140 мм, разжим — кулачковый), двухконтурным пневматическим
приводом (тормозные камеры: передние типа 24, тележки — 24/24 с пружинными
энергоаккумуляторами).

Стояночный тормоз — на тормоза тележки от пружинных энергоаккумуляторов, привод
— пневматический. Запасной тормоз — совмещен со стояночным.

Вспомогательный тормоз — моторный замедлитель с пневматическим приводом. Привод
тормозов прицепа — комбинированный (двух- и однопроводный). Пневматический
привод тормозов оборудован термодинамической осушкой сжатого воздуха.

Рулевое управление Камаз-4310

Рулевой механизм — винт с шариковой гайкой и поршень-рейка, зацепляющая с
зубчатым сектором вала сошки. Гидроусилитель (ГУР) — встроенный передаточное
число рулевого механизма 20.

Электрооборудование Камаз-4310

Напряжение 24 В, аккумуляторной батареи 6СТ-190ТР или 190TM (2 шт.), генератор
Г288-Е (Камаз- 43101 ) с регулятором напряжения 111.3702;
генератор Г273-В (Камаз-43105 и 43106) с регулятором напряжения Я 120-М; стартер
СТ142-Б1.

Лебедка Камаз-4310

Лебедка Камаз — барабанного типа, с червячным редуктором и ленточным тормозом.
Привод — от коробки отбора мощности через карданную передачу. Трос выдается
вперед и назад (с применением блока).

Максимальное тяговое усилие: палиспастом при выдаче троса вперед — 10800 кгс,
назад — 15400 кгс; без палиспаста вперед — 5400 кгс, назад — 7700 кгс.
Рабочая длина троса при выдаче вперед 74,5-76,5 и при выдаче назад 81,5-83,5 м.

Заправочные объемы и рекомендуемые эксплуатационные материалы

Топливные баки:

— Камаз-43101 — 2×125 л,
— Камаз-43105 и -43106 — 250 л, дизельное топливо;

Система охлаждения — 36,6 л (с подогревателем) тосол А-40;
Система смазки двигателя — 33 л, летом М-10Г2К,зимой М-8Г2К, заменитель
(всесезонно) ДВ-АСЗп-10В;
Гидроусилитель рулевого управления (ГУР) — 4,2 л, масло марки Р;
Коробка передач — 8,5, ТСп-15К;
Раздаточная коробка — 5,4 л (с коробкой отбора мощности), ТСп-15К;
Картер переднего ведущего моста — 5,3 л, ТСп-15К;
Картеры заднего и среднего ведущих мостов — 2×7 л, ТСп-15К;
Редуктор лебедки — 3,9л, ТСп-15К;
Гидропривод выключения сцепления — 0,28 л, тормозная жидкость ГТЖ-2 2М или
«Нева».

Масса агрегатов автомобиля Камаз-4310 (в кг):

Двигатель Камаз 740 — 720
Сцепление — 50
Коробка передач — 250
Раздаточная коробка с коробкой отбора мощности — 210;

Карданные валы:
— переднего моста — 23
— промежуточного моста — 38
— заднего моста — 19
— основного моста — 23

Передний мост — 640
Задний мост — 543
Средний мост — 552
Рама — 594
Кабина в сборе — 533
Платформа — 925
Лебедка — 365

Технические данные и характеристики грузового
автомобиля Камаз 4308

В конце 2003 года на Камском автозаводе собраны первые опытные образцы грузового
автомобиля Камаз-4308. Бортовой автомобиль Камаз-4308 грузоподъемностью 5,5 тонн
стал уже серийным и будет конкурировать с аналогом завода МАЗ.

Камаз 4308 комплектуется двигателем марки Cummins. Двигатель отвечает нормам
«Евро-2», его мощность — 178 л.с.

Сцепление для грузовика Камаз 4308 комплектуется вместе с двигателем. На этот
грузовой автомобиль устанавливается коробка передач модели 141 (без делителя)
производства ОАО «Камаз», а также возможна установка КПП ZF импортного
производства.

Передние и задние мосты автомобиля Камаз-4308 производятся на Камском
автозаводе.

Тормоза, впервые для отечественных серийных грузовиков, дисковые и спереди, и
сзади. Поэтому низкорамный бортовой автомобиль Камаз-4308 вписывается во все
международные нормы и отличается точной реакцией на действия водителя.

Тормозные механизмы для грузовика Камаз-4308 поставляет фирма Халдекс из Швеции.
Рулевой механизм грузовика отличается легкостью управления и высокой
информативностью поскольку на серийных моделях Камаз-4308 стоит гидроусилитель
рулевого управления. Кабина а/м Камаз
4308 серийная, но снаружи появились новые бампер, ступенька с крылом.

Светотехника бортового авто Камаз-4308 с двойными фарами. Передняя панель в
кабине — стеклопластиковая. Также предусмотрена установка двух типов кузова:
бортовой платформы и фургона.

В разработке Камаз-4308 использованы комплектующие более 18 ведущих компаний
автомобильной промышленности: проверенный временем двигатель CUMMINS, топливная
аппаратура BOSCH, тормозной механизм HALDEX, трансмиссия ZF (по желанию
заказчика) и многие другие узлы и агрегаты.

Модель получила более продуманную кабину в плане эргономики. Панель приборов
сделана из стеклопластика, в обивке применены материалы улучшенного качества.

Все модификации Камаз-4308 оснащены гидроусилителем руля. Тормоза дисковые
спереди и сзади. На отечественных грузовиках такой тип тормозной системы
применяется впервые в лице данной модели.

Дизельный силовой агрегат CUMMINS, которым оснащают Камаз 4308, отличается
высокой производительностью при минимальных затратах топлива.

Камаз 4308 за весь период производства сумел зарекомендовать себя, как надежный
помощник в малом и среднем бизнесе.

Основные параметры а/м Камаз-4308

Весовые параметры и нагрузки:

Снаряженная масса а/м, кг — 5890
— нагрузка на переднюю ось, кг — 3260
— нагрузка на задний мост, кг — 2630
Грузоподъемность а/м, кг — 5860
Полная масса а/м, кг — 11900
— нагрузка на переднюю ось, кг — 4350
— нагрузка на задний мост, кг — 7550
Допустимая масса прицепа, кг — 8000
Полная масса автопоезда, кг — 19900

Двигатель Камаз-4308

Модель двигателя — CUMMINS 4 ISBe 185 (Евро-3)
Тип — дизельный с турбонаддувом, с промежуточным охлаждением наддувочного
воздуха
Максимальная полезная мощность, кВт (л. с.) — 133 (179)

Номинальная мощность, брутто, кВт (л. с.) — 136 (185)
— при частоте вращения коленчатого вала, об/мин — 2500

Максимальный полезный крутящий момент, Н/м (кг/см) — 636 (65)
— при частоте вращения коленвала, об/мин — 1700

Расположение и число цилиндров — рядное, 4
Рабочий объем, л — 4,5
Система питания: Вместимость топливных баков, л — 210

Электрооборудование двигателя Камаз-4308

Напряжение, B — 24
Аккумуляторы, В/А/ч — 2×12/190
Генератор, В/Вт — 28/2000

Сцепление Камаз-4308

Тип — однодисковое, диафрагменное, вытяжного типа
Привод сцепления — гидравлический с пневмоусилителем
Диаметр ведомого диска, мм — 395

Коробка передач Камаз-4308

Тип КПП — механическая, шести-ступенчатая
Управление КПП — механическое, дистанционное

Ведущий мост Камаз-4308

Тип главной передачи — гипоидная
Передаточное отношение — 4,22

Тормоза Камаз-4308

Тип — дисковые (передние и задние)
Размерность, дюймов — 19,5

Колеса и шины

Тип колес — дисковые
Размер обода — 6,75-19,5
Размер шин — 245/70 R19,5

Кабина Камаз-4308

Тип — расположена над двигателем, с высокой крышей
Исполнение — без спального места

Платформа Камаз-4308

Платформа — бортовая, с металлическими откидными бортами, в зависимости от
комплектации оборудуется каркасом и тентом

Внутренние размеры, мм — 5160×2470
Высота бортов, мм — 750
Погрузочная высота (полная/снаряженная масса), мм — 1070/1175

Характеристика автомобиля Камаз-4308 полной массой 11900 кг

Максимальная скорость, не менее, км/ч — 105
Угол преодолеваемого подъема, не менее, % — 25
Внешний габаритный радиус поворота, м — 8,5

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

specautotex.ru

Камаз 4310 технические характеристики

На протяжении нескольких десятилетий камский автомобильный завод занимает лидирующие позиции не только на отечественном, но и на мировом автомобильном рынке. Одной из наиболее успешных моделей, получившей признание широких масс, является грузовой автомобиль КамАЗ 4310, сочетающий в себе превосходную проходимость, хорошие технические характеристики и высокую надежность. Благодаря этому, автомобиль успешно применяется во многих отраслях для выполнения различных задач: от перевозки людей, до транспортировки многотонных грузов.

Обзор грузового автомобиля КамАЗ 4310

Серийное производство многотонных грузовиков КамАЗ 4310 впервые было запущено в начале 80-х годов XX века. В то время транспортное средство разрабатывалось для советской армии, однако, и в наши дни этот автомобиль является образцом высочайшего качества и надежности. КамАЗ 4310 способны:

  • без особого труда преодолевать разные препятствия;
  • переправляться через реки и водоемы глубиной до полутора метра;
  • перевозить многотонные грузы.

За время своего существования КамАЗ 4310 неоднократно занимал лидирующие места в многочисленных рейтингах и множество раз попадал на обложки известных журналов, публикуемых статьи о сельском хозяйстве, химической и нефтегазодобывающей промышленности.

Грузовой автомобиль имеет стандартную конструкцию, при которой двигатель располагается под кабиной водителя, оснащенной независимой системой отопления и обладающей превосходными тепло- и шумоизоляционными характеристиками. Помимо этого по спецзаказу инженеры могут оснастить кабину дополнительным местом для отдыха водителя.

Салон автомобиля обладает хорошей эргономичностью: все датчики и элементы управления расположены в хорошо продуманных местах и обеспечивают максимальную информативность и обзорность.

Кузов грузовика цельнометаллический, выполненный из высококачественной стали, обеспечивающей высокую прочность и износостойкость транспортного средства. Длина КамАЗ 4310 достигает 7650 мм, ширина кузова составляет 2500 мм, а высота автомобиля — 3200 мм.

Технические характеристики

Грузоподъемность автомобиля составляет 6 тонн, благодаря чему КамАЗ 4310 является идеальным решением для перевозки крупногабаритных грузов, промышленного оборудования или готовой продукции. Сопряженная масса автомобиля составляет 8410 килограмм, однако, при полном снаряжении она увеличивается до 15 тонн.

С конвейера КамАЗ 4310 может выходить на двух типах силовых агрегатов:

  • мотор мощностью 210 лошадиных сил при 2600 оборотах в минуту;
  • двигатель с максимальной мощностью 220 лошадок при тех же оборотах.

Оба силовых агрегата работают совместно с современной пятиступенчатой механической коробкой передач, оснащенной электропневматическим усилителем, обеспечивающим легкое переключение скоростей. Помимо этого, чтобы не терять мощность двигателя и обеспечить стабильную передачу крутящего момента в условиях полного бездорожья, в автомобиле отвечает двухступенчатая раздаточная трансмиссия с электропневматическим приводом.

За безопасность движения отвечают барабанные тормоза. Рулевое управление оснащено гидравлическим усилителем, благодаря чему КамАЗ 4310 очень маневренный и без проблем плавно преодолевает даже крутые повороты.

Комплектации и цены

Цены на грузовой автомобиль КамАЗ 4310 могут варьировать от 10 до 30 тысяч долларов, в зависимости от комплектации, годы выпуска и пробега транспортного средства. Как правило, выпуск грузовика осуществляется исходя из нужд и потребностей каждого потенциального покупателя. В основном этот автомобиль выпускается для вооруженных сил Российской Федерации и применяется для перевозки личного состава, а также доставки продовольствия и боеприпасов. Бронированное шасси делает КамАЗ 4310 идеальным транспортным средством для проведения военных операций.

Выводы

Грузовой автомобиль КамАЗ 4310 — это идеальное сочетание высоких технических и эксплуатационных характеристик в соотношении с невысокой стоимостью. Эти автомобили разрабатывались исходя из особенностей нашей страны и адаптированы для работы в тяжелых климатических и рельефных условиях.

С момента начала выпуска и по наши дни, это транспортное средство завоевало доверие потребителей и нашло применение во многих отраслях для перевозки людей и транспортировки объемных грузов. Высокое качество всех механических узлов и деталей, делают КамАЗ 4310 одним из самых надежных современных автомобилей в мире. Модели, выпущенные еще в начале 90-х годов, показывают высокие рабочие характеристики и надежно используются в наше время. А адаптивная сборка, рассчитанная под нужды конкретного заказчика, сулит автомобилю долгое и светлое будущее.

autobrains.ru

КамАЗ-4310, Российская Федерация | Энциклопедия оружия

Описание

КамАЗ-4310 представляет собой войсковой вариант коммерческого грузовика.

Многоцелевой армейский автомобиль оснащен V-образным восьмицилиндровым дизельным двигателем мощностью 210 л. с. Все три оси у машины — ведущие, привод на передние колеса постоянный, неотключаемый. Трансмиссия — десятиступенчатая с диапазоном тяговых усилий 14,43. В схему трансмиссии входит межосевой блокируемый дифференциал. Автомобиль оборудован системой централизованного регулирования давления воздуха в шинах. Колеса — увеличенного диаметра, имеющие шины с развитыми грунтозацепами. КамАЗ-4310 унифицирован по значительному числу узлов и агрегатов с коммерческими автомобилями, выпускаемыми Камским автозаводом.

Серийный выпуск автомашины КамАЗ-4310 начался в 1980 году. В 1989 году грузовик был модернизирован — на нем был установлен двигатель повышенной мощности (220 л. с.). Этот автомобиль производится под обозначением КамАЗ-43101.

На базе армейских автомобилей выпускаются их гражданские модификации: КамАЗ-43105 и КамАЗ-43106. Обе модели находятся в производстве с 1989 года. Их грузоподъемность — 7 т, они имеют грузовую платформу увеличенных размеров.

Военные автомобили КамАЗ выпускаются в вариантах бортовой машины (с лебедкой и без нее) и шасси. По требованию заказчика также было построено некоторое количество частично бронированных полноприводных грузовиков КамАЗ. На шасси КамАЗ-4310 производится аэродромный пожарный автомобиль АА-600, нашедший применение в частях авиации Вооруженных Сил.

ТТХ

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Колесная формула 6х6
Грузоподъемность 6000 кг
Двигатель карбюраторный, жидкостного охлаждения
Число цилиндров 8
Рабочий объем двигателя 10,85 л
Номинальная мощность 210 л. с.
Максимальная скорость 85 км/ч

war-arms.info

Отправить ответ

avatar
  Подписаться
Уведомление о
