Рассказы об оружии. Танк Т-26 снаружи и внутри. Часть 2 » Военное обозрение

Рассказав в первой части о танке Т-26 образца 1933 года, мы плавно переходим ко второму экземпляру, который нам удалось пощупать и увидеть в действии.

Так же, как и первый Т-26, этот танк находится в открытой экспозиции Музея отечественной военной истории в селе Падиково Московской области.

Заметно, что за 6 лет (с 1933-го по 1939-й) танк прошел определенный путь развития.

В первом материале мы остановились на том, что Т-26 однобашенной компоновки пошел в серийное производство в 1933 году. Но к 1939 году это была уже несколько другая машина. Мы остановимся на самых значительных с нашей точки зрения моментах.

В то время танки командиров оснащались радиостанциями. Это было прекрасно. Радиостанции комплектовались поручневыми антеннами. Это был минус, причем громадный.

Мало того, что из-за размещения рации задней части башни боекомплект пришлось уменьшить со 136 до 96 снарядов. Опыт боев в Испании и у озера Хасан показал, что противник обычно сосредотачивает огонь именно на танках, с характерным ободком вокруг башни. Поручневую антенну заменили менее заметной штыревой. По опыту боевого применения танки обзавелись фарами: над пушкой для ведения огня ночью и для водителя.

С 1935 года бронелисты корпуса и башни стали соединять с помощью электросварки вместо заклепок, боекомплект пушки уменьшили до 122 выстрелов (82 для танка с радиостанцией), но увеличили емкость бензобаков.

С 1937 года на Т-26 появилось внутреннее переговорное устройство типа ТПУ-3, двигатель форсировали до 95 л.с.

На танках появились конические башни, сваренные из 15-мм бронелистов. Такие башни лучше выдерживали попадания обычных, не бронебойных пуль.

1938 год стал эпохальным в плане нововведений для Т-26. На танках начали устанавливать стабилизатор линии прицеливания пушки в вертикальной плоскости. В днище появился аварийный люк. В пушках выпуска 1937 и 1938 годов появился электрический затвор, обеспечивавший производство выстрела как ударным способом, так и с помощью электротока. Пушки с электрозатвором оснащались телескопическим прицелом ТОП-1 (с 1938 года — ТОС).

Если хорошо так задуматься – для «совсем устаревшего» танка – весьма и весьма неплохо.

Танки, выпускавшиеся с февраля 1939 года, имели подбашенную коробку с наклонными бронелистами, задний башенный пулемет убрали и боекомплект пушки довели до 205 снарядов (на машинах с радиостанцией до 165).

Перископы для командира и стрелка

Еще раз попробовали повысить мощность двигателя и довели ее до 97 л. с.

С 1940 года подбашенную коробку стали выполнять из 20-мм гомогенной стали вместо цементированной.

Выпуск Т-26 прекратили в первой половине 1941 года, но в июле-августе 1941 года в Ленинграде достроили около сотни машин из неиспользованного задела корпусов. Всего Красная Армия получила более 11000 легких танков Т-26 двадцати трех модификаций, включая огнеметные (тогда называвшиеся «химическими») и саперные (мостовые).

Вот такой танк встречал войну в основной массе советской бронетехники.

По личным ощущениям. Небольшая, но удобная для всех членов экипажа машина. Довольно много места, можно неплохо так перемещаться в танке. Если сравнить с Т-34, который сам побольше будет, но потеснее. Удобная машина, вот ничего больше не сказать. Чувствуются английские корни.

ТТХ легкого танка Т-26 образца 1939 г.

Масса в снаряженном состоянии: 10 250 кг
Экипаж: 3 чел

Бронирование:
Лоб корпуса/угол наклона: 15 мм/28-80°
Башня/угол наклона: 15-10 мм/72°
Борт/угол наклона: 15 мм/90°

Корма/угол наклона: 15 мм/81°

Вооружение:

45-мм пушка образца 1934-1938гг, два 7,62-мм пулемета ДТ

Боекомплект:

205 выстрелов, 3654 патрона (для танка с рацией 165 и 3087 соответственно)

Двигатель:

Т-26, 4-цилиндровый, карбюраторный, воздушного охлаждения
Мощность двигателя: 97 л. с. при 2200 об/мин
Количество передач: 5 вперед, 1 назад
Емкость топливного бака: 292 л.
Скорость по шоссе: 30 км/ч.
Запас хода по шоссе: 240 км

Преодолеваемые препятствия:

Подъем: 35 град.
Ширина рва: 1,8 м
Высота стенки: 0,55 м
Глубина брода: 0,8 м

Насколько был хорош в бою Т-26, насколько он устарел фактически, мы поговорим в следующей части.

topwar.ru

Рассказы об оружии. Танк Т-26

Боевой путь Т-26 был весьма долгим и непростым. Гражданская война в Испании, Хасан, Халхин-Гол, война с Финляндией, Великая Отечественная война. Последним местом применения Т-26 стали поля разгрома японской Квантунской армии на Дальнем Востоке.

Предшественником Т-26 был танк Т-18, который являлся копией французского «Рено» FT-17. К 1929 году пришло понимание необходимости создания более современной машины и об общем отставании советского танкостроения.

В 1930 году была создана закупочная комиссия под руководством И. Халепского и начальника инженерно-конструкторского бюро по танкам С. Гинзбурга, чьей задачей являлись отбор и закупка образцов танков, тракторов и автомобилей, пригодных для принятия на вооружение РККА.

Весной 1930 года комиссия посетила Великобританию, считавшуюся в те годы мировым лидером в производстве бронетехники. Внимание комиссии привлёк лёгкий танк Mk.E, созданный фирмой «Виккерс-Армстронг» в 1928—1929 годах и предлагавшийся на экспорт.

«Виккерс-Армстронг» предлагала несколько вариантов танка, в частности «Модель A» с двумя одноместными башнями с 7,7-мм пулемётами «Виккерс» и «Модель B» с двухместной башней с 37-мм короткоствольной пушкой и 7,7-мм пулемётом. Был закуплен только двухбашенный танк, получивший обозначение В-26.

Для производства Т-26, за отсутствием альтернатив, был выбран ленинградский завод «Большевик», до этого занимавшийся выпуском Т-18. Весной 1931 года отдел завода, который состоял лишь из 5 человек, подготовил к производству и изготовил два эталонных экземпляра танка. К 1 мая были закончены рабочие чертежи, а 16 июня одобрен технологический процесс и начато изготовление оборудования для массового производства.

Конструкция танка в ходе производства постоянно совершенствовалась. Помимо ввода новых башен, в 1931 году двигатель был отодвинут к корме, чтобы обеспечить ему лучшие условия работы, а с начала 1932 года были введены новые топливный и масляный баки, а с 1 марта того же года на Т-26 начали устанавливать короб над решёткой воздуховывода, защищавший двигатель от попадания осадков.

Параллельно выпускались два варианта танков — с пулемётным вооружением и с пулемётно-пушечным, состоявшим из пулемёта ДТ-29 в левой башне и 37-мм пушки в правой. Пулемётные танки в конце 1932 года начали выпускаться с шаровыми установками для новых пулемётов ДТУ, но поскольку последние были вскоре сняты с производства, танки этих серий оказались безоружными и на них в дальнейшем пришлось заменить лобовые листы башен на подходящие для установки старых ДТ-29.

fishki.net

Рассказы об оружии. Танк Т-26 » Военное обозрение

Продолжаем нашу серию материалов из музея военной истории в Падиково. Сегодня нашим героем будет советский легкий танк Т-26. Машина своеобразная и спорная, но тем не менее, танк прошел не одну войну и достоин самой подробной разборки как снаружи, так и изнутри.

На пушечных танках устанавливались 37-мм пушка Гочкиса или её модифицированный советский вариант «Гочкис-ПС».

Реально работа над однобашенным Т-26 началась лишь в 1932 году. Освоение сборки конической башни из криволинейных бронелистов представляло сложности для советской промышленности, поэтому первая башня такого типа, созданная Ижорским заводом к весне 1932 года и предназначавшаяся для танка БТ-2, имела цилиндрическую форму. На испытаниях клёпаного и сварного вариантов башни предпочтение было отдано первому, который был рекомендован для принятия на вооружение после доработки выявленных недостатков и добавления в кормовой части ниши для установки радиостанции.

Пока шли работы над башней, решался также вопрос о вооружении танка. В мае 1932 года на замену 37-мм противотанковым орудиям была принята 45-мм пушка обр. 1932 г., ставшая также кандидатом на вооружение танков. По сравнению с 37-мм пушкой, 45-мм пушка имела примерно такую же бронепробиваемость, но осколочный снаряд был более эффективен, так как снаряжался большим зарядом взрывчатого вещества.

В начале 1933 года конструкторским бюро завода № 174 была разработана спаренная установка 45-мм пушки и пулемёта, в марте 1933 года успешно прошедшая заводские испытания. Тогда же было принято решение о принятии на вооружение однобашенного Т-26 с 45-мм пушкой.

Именно этот танк сегодня находится у нас на рассмотрении.

Основное вооружение однобашенных модификаций составляла 45-мм нарезная полуавтоматическая пушка обр. 1932 г. (20-К), а с 1934 года — её модифицированный вариант образца 1932/34 гг. Полуавтоматика орудия образца 1932/34 гг. работала лишь при стрельбе бронебойными снарядами, тогда как при стрельбе осколочными, из-за меньшей длины отката, она работала, обеспечивая только автоматическое закрытие затвора при вкладывании в него патрона, тогда как открытие затвора и экстракция гильзы осуществлялись вручную. Практическая скорострельность орудия составляла 7—12 выстрелов в минуту.

Пушка размещалась в спаренной с пулемётом установке, на цапфах в лобовой части башни. Наведение в горизонтальной плоскости осуществлялось поворотом башни при помощи винтового поворотного механизма. Механизм имел две передачи, скорость вращения башни на которых за один оборот маховика наводчика составляла 2 или 4°. Наведение в вертикальной плоскости, с максимальными углами от −6 до +22°, осуществлялось при помощи секторного механизма.

Наведение спаренной установки осуществлялось при помощи панорамного перископического оптического прицела ПТ-1 обр. 1932 г. и телескопического ТОП обр. 1930 г. ПТ-1 имел увеличение х2,5 и поле зрения 26°, а его прицельная сетка была рассчитана на ведение огня на дальность до 3,6 км бронебойными снарядами, 2,7 км — осколочными и до 1,6 км — из спаренного пулемёта.

Для стрельбы ночью и в условиях пониженной освещённости прицел снабжался подсветкой шкал и перекрестья прицела. ТОП имел увеличение х2,5, поле зрения 15°, и прицельную сетку, рассчитанную на ведение огня на дальность до, соответственно, 6, 4, 3 и 1 км. С 1938 года на части танков устанавливался телескопический прицел ТОП-1 (ТОС-1), стабилизированный в вертикальной плоскости, с аналогичными ТОП оптическими характеристиками. Прицел снабжался коллиматорным устройством, при колебаниях пушки в вертикальной плоскости автоматически производивший выстрел при совпадении положения орудия с линией прицеливания. Пушка обр. 1934 г., приспособленная для использования со стабилизированным прицелом, обозначалась как обр. 1938 г. Из-за сложности использования и обучения наводчиков, к началу Великой Отечественной войны стабилизированный прицел был снят с вооружения.

Башня Т-26 изнутри:

Базовым средством внешней связи на Т-26 служила флажковая сигнализация и все двухбашенные танки располагали только ей. На части выпускаемых однобашенных танков, получавших обозначение Т-26РТ, с осени 1933 года устанавливалась радиостанция модели 71-ТК-1. Доля РТ-26 определялась лишь объёмом поставок радиостанций, которыми в первую очередь оснащались машины командиров подразделений, а также часть линейных танков. Максимальная дальность связи в телефонном режиме составляла 15—18 км в движении и 25—30 км с места, в телеграфном — до 40 км; при наличии помех от одновременной работы множества радиостанций, дальность связи могла снижаться вдвое.

Для внутренней связи между командиром танка и механиком-водителем на танках ранних выпусков использовалась переговорная труба, позднее заменённая светосигнальным устройством. На оснащённых радиостанцией танках с 1937 года устанавливалось танковое переговорное устройство ТПУ-3 на всех членов экипажа.

На базе Т-26 было разработано большое количество машин различного назначения и САУ.

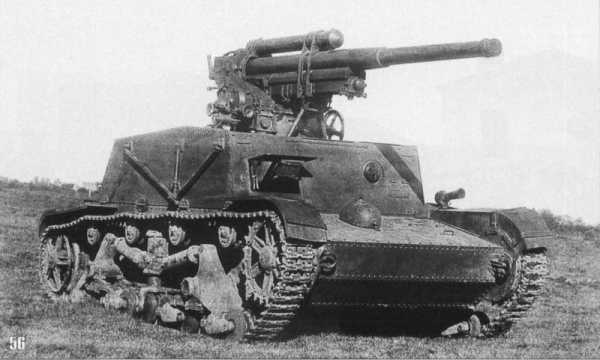

76,2-мм пушка сопровождения, предназначавшаяся для артиллерийской подготовки и поддержки танков и в качестве противотанкового средства.

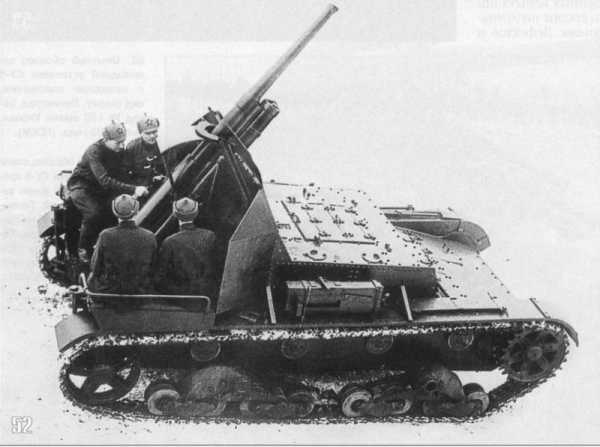

76-мм (на снимке) и 37-мм зенитная автоматическая пушка для обеспечения противовоздушной обороны механизированных частей на марше.
ТР-4 — бронетранспортёры ТР-4 и ТР-26, транспортеры боеприпасов ТР-4-1 и ТР-26, транспортер ГСМ ТЦ-26.

Т-26-Т — бронированный артиллерийский тягач на основе шасси Т-26. Ранняя версия была с незащищённой башней, поздняя Т-26-Т2 была полностью бронированная. Небольшое число танков было произведено в 1933 году для моторизованной артиллерийской батареи, для буксирования дивизионных 76,2-мм пушек. Некоторые из них оставались вплоть до 1945 года.

СТ-26 — сапёрный танк (мостоукладчик). Производился с 1933 по 1935 год. Всего собрано 65 машин.

Наряду с БТ танки Т-26 составляли основу советского танкового парка перед началом и Великой Отечественной войной и в её начальный период.

Следует отметить, что танки типа Т-26 в своё время были популярны, но отсутствие координации в танковых частях (отсутствие рации) и тихоходность Т-26 делали его лёгкой добычей для танков противника. Но легкий танк не воюет с танками согласно военной доктрины того времени.

Комплектация по принципу «все свое вожу с собой».

Легкий танк поддерживает пехоту, уничтожает орудия и пулеметы противника, это его основные цели. Хотя для 45-мм пушки Т-26 не была проблемой броня основных немецких танков Т-1 и Т-2 и чешского Т-38.

Да, бронирование танка было противопульным. Несмотря на слабую бронезащиту, танк был живуч из-за того, что двигатель и баки располагались в кормовом отделении за выгородкой.

Броневая защита Т-26 была рассчитана максимум на противодействие винтовочным пулям и осколкам снарядов. В то же время, броня Т-26 легко пробивалась бронебойными винтовочными пулями с дистанции 50-100 м.

На 22 июня 1941 в РККА насчитывалось около 10 тысяч Т-26. Но не противопульное бронирование и низкая подвижность танка были одними из факторов, приведших к низкой эффективности применения этих танков в начальный период Великой Отечественной войны. Бронирование большинства немецких танков и самоходных орудий того времени не было неуязвимым для 45-мм орудий Т-26. Большинство танков Т-26 было потеряно советской стороной в первые полгода войны далеко не от столкновений с немецкими танками.

Сегодня известно, что значительная часть потерь танковых войск РККА летом 1941 года носила небоевой характер. Обслуживающий инженерный персонал из-за внезапности начала войны, не был призван в части материального обеспечения танковых частей. Так же не были переданы в РККА трактора для эвакуации техники и топливозаправщики. Танки во время форсированных маршей ломались и бросались, оставлялись вследствие отсутствия топлива.

Основной причиной потерь для Т-26 стало отсутсвие должного руководства и снабжения. Там, где вопросов по снабжению не стояло, Т-26 показал себя вполне достойным соперником немецким легким танкам. Т-1 и Т-2 не сильно превосходили Т-26 в плане бронирования и скорости, а по вооружению Т-26 однозначно их превосходил.

Увы, но причиной больших потерь этого танка стал человеческий фактор.

В заключение хотим предложить вам небольшой видеорассказ научного сотрудника музея военной истории Максима Рябоконя. Хоть видео у нас на сайте и не пользуются популярностью, но рассказ того стоит.

Источники:
Коломиец М. В. Т-26. Тяжёлая судьба лёгкого танка.
Свирин М. Н., Бескурников А. А. Первые советские танки.
Барятинский М. Б. Лёгкий танк Т-26.

topwar.ru

Легкий танк Т-26 (СССР) | Армии и Солдаты. Военная энциклопедия

Характеристики легкого танка Т-26

Страна:	СССР
Тип:	Легкий танк
Дата выпуска:	1931 год
Длинна:	4,62 м
Ширина:	2,44 м
Высота:	2,41 м
Броня, лоб:	16 мм
Броня, борт:	16 мм
Броня, башня:	16 мм
Экипаж:	3 человека
Двигатель:	ГАЗ Т-26, 97 л.с.
Дальность хода:	225 км (по дороге)
Максимальная скорость:	37 км/ч (по дороге)
Масса:	10,3 т
Вооружение:	1х 45-мм 20К образца 1932 г. (165 снарядов), 3× 7,62-мм пулемета ДТ (3654 патронов)

К 30-м годам дела с танковыми войсками СССР обстояли не важно — уже были «свои» Т-18, Т-24, готовился к запуску БТ-2, однако все ещё продолжался поиск наиболее оптимальной конструкции, и Управление механизации и моторизации Красной Армии продолжало присматриваться к зарубежным образцам боевой техники.

13 февраля 1931 года Реввоенсовет СССР постановил принять на вооружение Красной Армии английский танк Vickers Е под обозначением Т-26 и рекомендовал начать серийный выпуск этой машины. Главным производителем танков должен был стать Сталинградский тракторный завод, где предполагалось собирать ежегодно по 13800 танков этого типа.

Однако к тому времени СТЗ еще не был введен в строй, поэтому заказ временно разместили на заводе «Большевик» в Ленинграде. Вскоре танковое отделение завода выделилось в самостоятельный Завод № 174 им. К. Е. Ворошилова. На этом заводе построили 12000 танков Т-26.

Т-26 двухбашенный, с пулеметами ДТ

Первые серийные Т-26 были двухбашенными и по конструкции практически не отличались от английских прототипов, они стали поступать в части осенью 1931 года. В каждой башне размещался один человек, башни вращались независимо в секторе около 270°.

Многоликий Т-26

За десять лет с 1931 по 1941 появилось 23 модификации Т-26. Главным проектировщиком и создателем большинства модификаций, ответственным за модернизацию танка, был инженер С. А. Гинзбург — главный конструктор и начальник КБ ОКМО (Завода № 185) в Ленинграде.

На протяжении первых двух лет танк Т-26 выпускался исключительно в двухбашенном варианте (Т-26 обр. 1931 и 1932 г.г.) с двумя пулеметами ДТ. Танки образца 1933-1937 годов имели уже одну башню цилиндрической формы, а 1938-1939 г.г., опять же одну башню, но коническую. В обоих последних вариантах в качестве вооружения использовалась 37-мм или 45-мм пушка и пулемет ДТ.

Первые модели однобашенных Т-26 имели башню аналогичную башне танка БТ-5. Благодаря её размеру, в ней удалось установить 45-мм пушку 20K образца 1932-38 года со спаренным пулеметом ДТ. Это была самая массовая модификация танка, всего советская промышленность дала более 5000 таких машин. Также танки Т-26 оснащались 37-мм советским вариантом пушки Гочкиса, но некоторые модели получили и 37-мм пушку образца 1930 г., хорошо различимую по длинному стволу орудия.

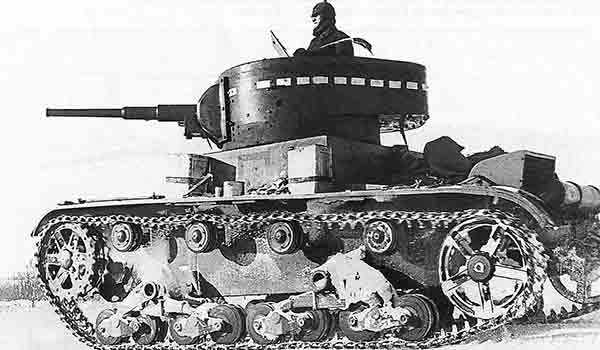

Т-26 с цилиндрической башней и поручневой антенной

В ходе серийного выпуска конструкция танка подвергалась многочисленным изменениям и доработкам: была увеличена емкость топливных баков, танк оснастили зенитным пулеметом, начиная с 1937 года все танки были радиофицированы (радиостанция 71-ТК-З), вместо клепки широко использовали сварку, пушка получила литую маску, были усовершенствованы прицелы, для стрельбы в темноте пушку оснастили мощным прожектором, разные модификации танка отличались друг от друга возимым боезапасом и постоянно возрастающей массой.

В 1938 году появилась новая модификация танка Т-26, оснащенная сварной конической башней. В башне разместили модернизированную 45-мм пушку 20K образца 1932/38 года с улучшенным прицелом (некоторые танки оснащались телескопическим прицелом ТОС со стабилизированной линией прицеливания). В днище танка проделали дополнительный (аварийный) люк и в очередной раз увеличили емкость топливных баков.

В 1939 году появилась ещё одна танка Т-26 — образца 1939 года, самая совершенная. Эта модификация имела наклоненные бронеплиты подбашенной части корпуса, улучшенные жалюзи воздухозаборника как того требовал опыт испанской войны (для защиты от бутылок с зажигательной смесью), вместо пулемета в задней части башни разместили дополнительный боезапас. До конца 1939 года было выпущено более 1300 таких танков.

Т-26 с конической башней

Основные модификации легкого танка Т-26

T-26ПT — двухбашенный танк с радиостанцией 71-ТК-1 (1933 г.), выпущено 96 машин.

OT-26 (ХT-26) — химический (огнеметный) танк (1933-1934 гг.). Вооружение: огнеметная установка и пулемет ДТ, выпущена небольшая партия машин.

T-26ПT — с цилиндрической башней и радиостанцией 71-ТК-1 (71-ТК-З) — (1933-1940 гг.). Выпущено 3938 машин.

T-26A (T-26-4) — артиллерийский танк (1933 г.). Вооружение: 76,2-мм пушка КТ-26 и 2 пулемета ДТ.

СT-26 — саперный танк (мостоукладчик) (1933-1935 гг.). Вооружение: пулемет ДТ, выпущено 65 машин.

TT-26 — легкий химический (огнеметный) танк подавления, вооружение: пулемет ДТ и огнеметная установка.

TУ-26 — танк управления, вооружение: 45-мм танковая пушка 20K образца 1932/38 года и пулемет ДТ, выпущено 55 машин.

OT-130 — химический (огнеметный) танк (1938 г.). Вооружение: огнеметная установка и пулемет ДТ, выпускался серийно.

OT-131 — химический (огнеметный) танк (1938 г.). Вооружение: огнеметная установка и пулемет ДТ.

OT-132 — химический (огнеметный) танк (1938 г.). Вооружение: огнеметная установка и пулемет ДТ.

OT-133 — химический (огнеметный) танк (1939 г.). Вооружение: огнеметная установка и 2 пулемета ДТ, выпускался серийно.

OT-134 — химический (огнеметный) танк (1940 г.). Вооружение: 45-мм танковая пушка 20K образца 1932/38 г., 2 пулемета ДТ и огнеметная установка, выпущен опытный образец. Всего было выпущено 1336 огнеметных танков.

источник: компиляция по материалам из открытых источников сети интернет

armedman.ru

Танки Т-26 в Китае — история в фотографиях — LiveJournal

Profile

Name: история в фотографиях

Entry Tags

1020-е, 1400-е, 1500-е, 1600-е, 1700-е, 1800-е, 1830-е, 1840-е, 1850-е, 1860-е, 1870-е, 1880-е, 1890-е, 1900, 1900-е, 1905-е, 1910—е, 1910-е, 1912-е, 1917, 1920, 1920-е, 1930-е, 1930-е история России, 1940, 1940—е, 1940-е, 1945, 1950-е, 1960, 1960-е, 1960-е? дети, 1970-е, 1980-е, 1990, 1990-е, 1990е, 1993, 1997, 2000-е, 2010-е, XIII век, XIX век, XVI век, XVII век, cемейный архив, Азия, Афганистан, Африка, Африка политика, Балканы, Батька Махно, Белое Движение, Белое движение, Ближний Восток, ВСХВ, Валуа, Великая Отечественная война, Великая Отечественная войнв, Великая война, Великая отечественная война, Виндзоры, Военная история, Восток, Вторая мировая, Вторая мировая война, Вторая мировая война. авиация, Втроая мировая война, Гитлер, Гражданская война, Гражданская война в США, Греция, Европа, Зачем — не знаю, Кавказ, Красный крест, Крым, Крымская война, Латинская Америка, Ленин, Ливия, МГУ, Москва, НКВД, Николай II, ОГПУ, Первая мировая, Первая мировая война, Подмосковье, Пушкин, РККА, Романовы, Русско-японская война, СМИ, СССР, США, Серебряный век, Средние века, Сталин, Сталинград, Сталинградская битва, Униформа, ХХ век, Халкин-гол, авация, авиация, авиация. флот, авто, авто-история, авто=история, автомобилизм, авторская фотография, авторские фотографии, агит, агитация, агитация ( историческая), агитация (историческая), актеры, актуальная история, алхимия, анархисты, анархия, аристократия, армия, армия танки, артиллерия, артисты, археология, архитектура, балет, белые, благотворительность, болезнь, броневики, бронепоезда, быт, быт. люди, вещи, видео, военная иситория, военная история, военная история. Первая мировая война, военная истрия, война, война в Афганистане, война в Корее, война в Чечне, война во Вьетнаме, вопрос, враги, всякая всячина, вторая мировая, выборы, выставки, геополитика, геральдика, герои, горо, города, города России, города СССР, города люди, гравюры, гражданская война, графика, даты, дворянство, демонстрации, деньги, деревня, дереыня, детвора, дети, детские игрушки, дипломатия, дирижабли, доброе, документы, дореволюционные фотографии, достояние человечества, драгоценности, еда, жандармы, железная дорога, железные дороги, женщин, женщина, женщины, жесть, живопись, животные, жизнь, жут, жуть, за, забавно, забавное, загадка, загадки, заговоры, зачем-не знаю, игрушки, игры, игры. люди, изобретения, иконы, индейцы, интевенция, интересно, интересное, интересное кино, искусство, искусствр, исория СССР, истори СССР, истории СССР, исторические события, история, история CCCР, история Австралии, история Австрии, история Алжира, история Америки, история Англии, история Аргентины, история Армении, история Афганистана, история Африки, история Белоруссии, история Болгарии, история Бразилии, история ВКП (б), история Великборитании, история Великбритании, история Великобритании, история Венгрии, история Вьетнама, история Германии, история Германии. маразматические заголо, история Германиилюди, история Германия, история Греции, история Грузии, история Европы, история Египта, история Израиля, история Индии, история Ирака, история Ирана, история Ирландии, история Испании, история Италии, история КНДР, история Камбоджи, история Канады, история Киева, история Китая, история Кореи, история Кубы, история Латвии, история Ленинграда, история Мексики, история Монголии, история Москвы, история Нидерландов, история Норвегии, история Пакистана, история Петербурга, история Петрограда, история Польши, история Польшы, история РККА, история РСФСР, история РФ, история Росс, история Росси, история России, история России. военная история, история Российской Федерации, история Россия, история Румынии, история ССР, история СССР, история СССР отдых, история СССР. кино, история СССС, история ССССР, история США, история США., история США? 1930-е, история Санкт-Петербурга, история Сербии, история Таиланда, история Тайланда, история Тибета, история Турции, история Узбекистана, история Украины, история Финляндии, история Финляндии., история Франции, история Чехии, история Чехословакии, история Чили, история Швеции, история Эстонии, история Югославии, история Японии, история авиации, история дипломатии, история фотографии, истороия СССР, истрия Чехословании, истроия СССР, кавалерия, казачество, казни, казнь, карикатура, карикатуры, картины, картография, карты, катакомбы, катастрофы, кино, кладбища, книги, ко, коварство и любовь, коллаборанты, коллаборационисты, коллекционные фотографии, компромат, комсомол, конструкторы, констукторы, космос, красавец-мужчина, краскомы, красота, криминал, криминалистика, курьезы, линчности, линчости, литература, личности, личности. детвора, личности. забавное, личность, личнсти, личости, любовь, люди, люди. Вторая мировая война, маразм, мастера фотографии, мебель, медицина, мемуары, мерзавцы, метро, метрополитен, милиция, милосердие, миниатюры, мнение, мода, мода. животные, модераторское, монархия, монастыри, морархия, мото, мошенники, музеи, музыка, музыка. театр, на радость модераторам, на радость модератору, на усмотрение сообщников, на усмотрение ссобщников, награды, напитки, народный костюм, наука, нацизм, национальный костюм, наши герои, ненавижу, необычно, нет слов, новейшая история, ню, образование, образование бесплатно, общество, одежда, одинокий путник, ой-ой, оккупация, опера, опрос, опять Бардо, опять Бордо, опять Монро, оружие, отдых, открытки, офф-топ, охота, памятники, парады, партизаны, пейзаж, печальное, пин ап, писатели, плакат, плакаты, побасенки, побасёнки, победа, победители, победителиь, подвиги, политика, полиция, поскачите с автором, поэзия

foto-history.livejournal.com

Танковый музей в Финляндии, часть 5

Музей в Пароле может похвастаться интересной подборкой танков Т-26.
Причём от прародителя Vickers 6-ton, до самых последних вариантов танка с конической башней.
Именно благодаря трофеям, среди которых были, естественно, не только Т-26, финский танковый музей в Парола располагает наиболее богатой, после нашей Кубинки, коллекцией советских боевых машин 30-40-х годов.

Вся информация взята с указательных табличек перед экспонатами.

Вот вся линейка Т-26 и видна.

На переднем плане английский лёгкий 6-ти тонный танк Vickers-Armstrongs (Vickers-Armstrongs 6 Ton Tank).

Данная машина изготовленна в Ньюкасле, в ноябре 1939 года.

Танк вооружен трофейным советским 45-мм танковым орудием.

В промежутке между войнами на все танки Vickers установили трофейные советские пушки для унификации боеприпасов.

Танки были на вооружении вплоть до 1962 года, когда были списаны последние из них.

Этот танк перевезена в Танковый музей летом 1987 года из Сарриоярви

В Пароле есть Vickers и с аутентичной пушкой-его показывал ранее.

Вид спереди, к сожалению получилось, почему-то только так-мыло.
Интересно, почему ствол заварен?

Т-26 обр. 1933г. (первоначальная производственная серия)
Доставлен в музей из Сякюля в 1989 году.
Это танк первоначальной серии, он отличается от последующих моделей остроугольной формой заднего выступа башни, а также люком башни.
Кроме того, отверстие забора воздуха для охлаждения двигателя в задней части корпуса сохранено таким же, как у английского Викерса.
Этот экземпляр является единственным в мире сохранившимся экземпляром из первоначальной производственной серии.

Т-26 обр. 1933г.
Эта машина перевезена в Танковый музей из Риихимяки в мае 1985 года.

Корпус танка и башня изготовлены с использованием заклепок.
Задний выступ башни увеличен, углы скруглены и добавлен люк.
Отверстие забора воздуха для охлаждения двигателя закрыто волнообразной пластиной.

Т-26 обр. 1937г.
Доставлен в Танковый музей из Танковой бригады в Пароланнумми в 1975 году.
Танк является трофеем Зимней войны, он выставлялся в выставочном павильоне в Хельсинки в 1940 году.
Машина никогда не была восстановлена из-за полученных попаданий, и только чудом избежала разборки на слом.
В танке Т-26 модели 1937 года впервые применено наклонное бронирование корпуса и башни.

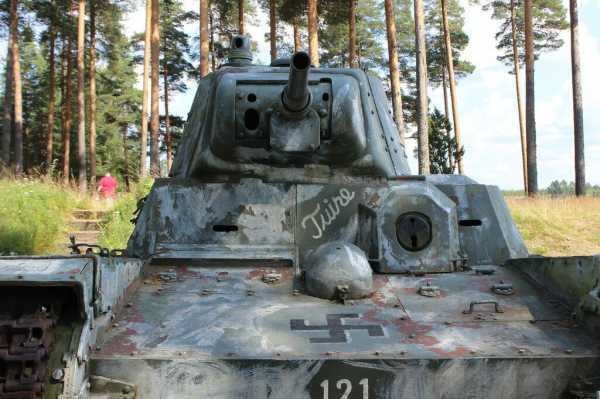

Т-26 (ОТ-133).
Представленный экземпляр переоборудован в Финляндии из огнеметной версии ОТ-133 в обычный легкий танк.
Из корпуса и башни было снято огнеметное оборудование, в башню установили пушку.
Также из башни был снят направленный назад пулемет.
Поскольку в огнеметных танках башня была смещена на правую сторону, в корпус такого танка можно было установить дополнительный пулемет и разместить стрелка.
Модификацию выполняли 1942-1943 гг.
Танк имеет характерный для поздних моделей широкий корпус и башню скошенной формы.

Далее покажу эти же танки но с разных ракурсов.
На этом танке все повреждения боевые.
Как я уже тан выставлялся на экспозиции трофеев в Хельсинки в 1940 году.

В сети нашёл его фото с этой выставки.
Танк с той поры не ремонтировался и не перекрашивался.

Заглянул внутрь танка-он практически пустой.

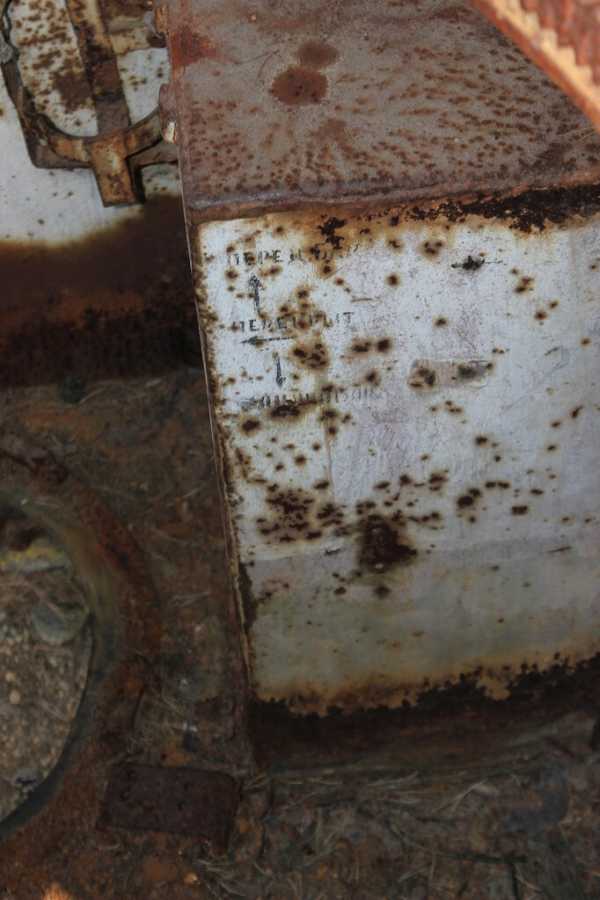

Сохранились кое какие надписи на русском языке.

Это Т-26-ранний.

А это Виккерс, можно сравнить наглядно.

Ну и в конце покажу заводскую табличку Виккреса крпным планом.

В следующей части покажу остальные машины с наружной экспозиции.

avp23649.livejournal.com

Легкий танк Т-26. Описание танка, башни, корпуса, вооружения танка Т-26,

Танк Т-26 с единственной башней родился из концепции «танка-истребителя», танка вооруженного мощным 37-мм орудием в единственной башне конической формы. По наметкам в качестве таковой могла быть использована башня Т-19. За такую конструкцию, как основной машины выступал С.Гинзбург, тогда как Тухачевский считал двухбашенную схему более предпочтительной для зачистки окопов от вражеской пехоты.

Первоначальный проект танка.

К практической реализации проекта танка-истребителя удалось преступить только в тридцать втором году. Из-за технологических сложностей от конической башни временно пришлось отказаться. В начале марта Ижорский завод представил на обсуждение УММ РККА собственный проект цилиндрической башни увеличенного размера, с вооружением из пушки и пулемета, унифицированной для танков БТ и Т-26.

Проект был принят благожелательно и вскоре Ижорский завод изготовил две башни собственной конструкции. Обе башни вооружены спаренной установкой из 37-мм пушки и пулемета. Основные отличия в основном технологические:

сварная башня с двустворчатым люком;
клепанная с одностворчатым люком;

Предпочтение отдали клепанной конструкции. При обстреле из станкового пулемета она показала лучшую стойкость, тогда как сварные швы трескались при попадании пуль радом с ними, листы дна и, крыши оказались деформированными. Разумеется, все понимали, что дело тут в несовершенстве технологии, но все же решили остановится на клепанном соединении.

На протяжении первых двух осенних месяцев 1932 г., в клепаную башню установили 37- мм пушку и провели ее испытания, которые она прошла в целом успешно и была рекомендована в производство для комплектации танков Т-26. Единственно военные настаивали на установке в корме башни ящика из брони, в котором возможно было бы разместить либо дополнительный боекомплект, либо радиостанцию.

К тому моменту, когда только начали осваивать «большую башню» в производстве, на испытания поступила 45-мм танковая пушка обр. 1932 г. (20К). Орудие конструкции КБ завода им. Калинина, в котором за основу была взята 37-мм пушка «Ренметалл».

Незначительно выигрывая в пробиваемости брони перед 37-мм пушкой, тем не менее, 45-мм орудие сулило значительный выигрыш в осколочном действии снаряда. Так что решено было испытать ее башне Т-26 и принять на вооружение, с условием позднейшего устранения выявленных недостатков.

Для установки 45-мм пушки в конструкцию башни Т-26 пришлось внести некоторые изменения, поскольку башня существующей конструкции оказалась тесной. КБ 174 завода оперативно разработала несколько проектов, из которых УММ РККА выбрала проект с более развитой нишей в корме. Сама же башня по конструкции повторяла предыдущую, отличаясь тем, что ниша являлась продолжением бортовых листов. Соединения бронелистов сварные, хотя в некоторых местах использовалась клепка.

В публикациях танковой тематики, однобашенный вариант танка Т-26 обычно называется вариантом обр.33 г., хотя в бумагах того времени, это обозначение отсутствует.

Согласно первоначальным планам, выпуск Т-26 с 45-мм пушкой должен был начаться весной 1933г., но из-за отсутствия, как самих пушек, так и оптики их производство только летом. За исключением башни, новая машина поначалу не отличалась от двухбашенного варианта. Год спустя в конструкцию Т-26 внесли некоторые изменения, в башне установлен вентилятор, а сама она несколько смещена влево.

Поначалу 20K приносила множество проблем. Как с полуавтоматикой, которая не выбрасывала стреляную гильзу, так и с самим выпуском этих орудий. Полукустарное производство не обеспечивало взаимозаменяемости деталей, да и сами орудия постоянно выходили из строя.

С декабря тридцать третьего года, в производство поступило удушенное орудие, которое сейчас называют обр. 34г., или как раньше обр.32/34г. Конструкцию пушки удалось значительно улучшить, также и как ее надежность. Именно это орудие стало самым массовым в отечественном танкостроении перед войной. Для этого орудия, вначале тридцать четвертого года разработана «тяжелая граната» О-240, которая использовалась в советских танках до самого конца войны.

Осенью 1933г на комплектацию танков Т-26 поступила р/с 71-ТК-1 в комплекте с поручневой антенной. Дана модификация не была командирской, как принято считать, все танки делились на радийные и линейные и выпускались в определенных пропорциях.

В конце тридцать пятого года, кормовую нишу стали оборудовать шаровой установкой с пулеметом ДТ. Примерно в это же время часть пулеметов, стали оборудовать двукратной оптикой и введен увеличенной емкости бак увеличивший запас хода в два раза.

В тридцать седьмом году для защиты от атакующих самолетов Т-26 оборудовали турелью П-40 с зенитным пулеметом, год спустя ей нас смену пришла ее модифицированная модель.

Для упрощения производства в 1935г., на смену сварной маске пушки пришла штампованная, и некоторое время выпускались одновременно. В этом же году на Т-26 стали устанавливать фары для ночной стрельбы. Фары крепили на маске самке орудия, из расчета на каждый пятый Т-26, вплоть до конца осени 1939года.

Новые тенденции в танкостроении.

Если на момент своего рождения в СССР танк Т-26 фактически являлся самым сильным танков в своем весовом классе, то уже начиная со второй половины тридцатых годов, ситуация кардинально изменилась. Зарубежное танкостроение смогло освоить выпуск танков по мощности вооружения сопоставимом с танком Т-26 и превосходящих его по подвижности и бронированию. Наиболее интересных результатов добились конструкторы Чехословакии, Японии и Франции.

Оценка зарубежных танков принесла в целом неутешительный результат- развитие советских танков происходило, главным образом, по пути увеличениях бронирования и не затрагивала такие важные узлы как двигатель и трансмиссия. Что привело к тому, что танки Т-26 стали перегруженными и склонными к частым поломкам.

По мнению советских конструкторов, танк Т-26 себя полностью исчерпал к началу 1937г. Так С.Гинзбург, еще в начале осени 1936г, предложил новый проект танка сопровождения пехоты, который по ряду причин не нашел поддержки у военных.

Планы модернизации Т-26 на тридцать седьмой год, по-прежнему не отличались оригинальностью. Они предусматривали:

увеличение мощности двигателя танка Т-26 до 105-107 лошадиных сил;
увеличение б/к до 204 артвыстрелов и 58 дисков к пулеметам;
улучшение бронезащиты, для чего следовало перейти на 20-22 мм бронелисты для корпуса и башни Т-26 и расположить их под углом;
усиление подвески;
улучшить возможность эвакуации из танка в условиях боя.

Мощность удалось увеличить благодаря новому карбюратору и повышению оборотов двигателя. Однако такое решение привело к массовому обрыву клапанов в ходе эксплуатации танка. Что в условиях того времени, неизбежно привело к обвинениям в вредительстве и последующему аресту причастных к этому специалистов. Производство и приемка Т-26 была прекращена вплоть выявления и устранения причин. Как следствие производственный план на тридцать седьмой год был сорван, а репрессии поставили крест на дальнейшей модернизации.

Но все, же некоторые изменения удалось внедрить, так установка нового карбюратора и перевод двигателя на питание бензином первого сорта позволили несколько поднять мощность.

Модернизация танка Т-26 в 1938г.

Выпуск новой модификации Т-26 начат в 1938г. Машина получила мотор мощностью в 100 л/с, и отечественный более мощный стартер. Корпус, с рациональным наклоном броневых листов, в срок готов не был. Корпуса танков были аналогичны сварным корпусам предыдущих годов выпуска. Эвакуационный люк удалось добавить в тридцать восьмом году. Коническая башня была готова в срок, как следствие на испытания пошел Т-26 с новой башней, прежним корпусом, форсированным двигателем и усиленными рессорами подвески.

Испытания весны 1938г., выявили тот факт, что Т-26 является по-прежнему перегруженной, а проходимость ее недостаточна. Вооружение все еще остается актуальным, но бронирование не соответствует современным тенденциям, а возможности его усиления отсутствуют. Испытатели танка особо подчеркнули, что Т-26 является машиной устаревшей конструкции и необходимость срочно разработать ему замену.

Модернизация танка в 1939г.

Следующий этап модернизации модель Т-26-1 или обр.1939 года, вобрал в себя те технические решения, которым помешали репрессии 1937года. Данная модернизация включала подбашенную коробку с наклонными бронелистами, а также усиленные рессоры. Толщина бортовых листов увеличена до двадцати миллиметров, но по сути бронезащита осталась прежней, так как цементованные бронелисты заменили гомогенной броней. Лобовой щиток башни, щиток механика- водителя стали изготавливать штамповкой.

Боекомплект удалось поднять только до 186 выстрелов в линейном, либо до 165 выстрелов в радийном танке. Этого удалось достичь, отказавшись от кормового и запасного пулеметов. На замену обычных топливных баков пришли бакелитовые, которые менее страдали от прострела. Была введена дополнительная защита радиатора, антенна заменена на штыревую и прочее.

Изменения, внесенные в конструкцию Т-26, привели к тому, что его масса увеличилась до 10,3т. Несмотря на то, что конструкцию ходовой усилили, она все равно работала на пределе. Часто на поворотах слетали гусеницы, плавность хода Т-26 значительно снизилась.

В начале сорок первого года выпуск Т-26 заводом №147 был прекращен. Производство должно было переориентировано на выпуск Т-50, но по множеству причин этого так и не произошло. С началом войны выпуск Т-26 возобновился, благо имелся большой задел башен, корпусов и разного рода улов и агрегатов. Данные по количеству выпущенных машин в сорок первом году сильно разнятся.

Из архива.

вход. № 516 с 4 апреля 1939 года
ЗАМЕЧАНИЯ
об известных мне дефектах и недостатков наших танков к рекомендации по их устранению / из опыта танковых боев в районе озера ХАСАН/.

Машина Т — 26.

Масляный радиатор имеет доступ к себе, через который противник свободно монет его проколоть штыком.
Сверху поставить обратные жалюзи, которые должны состоять из поворачивающихся пластин. Пластины должны быть одна под другой.
У танков старого выпуска люк водителя намертво не закрывался. Были случаи, когда противник открывал его уничтожал экипаж.
Таких танков Т-26 у нас очень много.
Вентиляцию в бою применять нельзя, так как угрожает опасность попадания пуль и свинцовых брызг внутрь машины. Вентиляцию сделать как у машины БТ.
Во время боя очень много скопляется пороховых газов вверху башни, что вредно отражается на здоровье экипажа, шли случаи угара. Необходимо сделать вентилятор вверху башни, где находится люк для установки перископа.
Воздух в танке во время боя, вследствие наличия большого количества пороховых газов, большой температуры воздуха от моторной установки, пота и прочих причин, неблагоприятно сказывается на дыхании экипажа. Дышать наружным воздухом через специальную трубку, о заделанным химическим фильтром.
Ходовая часть с наружной стороны не защищена.
Очень частые случаи попаданий в танк. Сделать обтекаемую броню корпуса и башни.
Крепление башни недостаточно прочное, о чем говорят несколько случаев сбрасывания башни на землю.
Сбрасывание гусениц. Гусеницы сбрасывались потому, что существующий гусеничный ход вообще не отвечает условиям подвижности танка. Так при поворотах, не говоря уже о резком, гусеница сбрасывается, а без резких поворотах на поле боя не обойтись.
Были частые случаи, когда резиновые бандажи слетали с катков.
Были случаи, когда снарядом заклинивало выходные люки, а танк загорался. Экипаж не мог выйти из танка и сгорал вместе с танком.
Плохая видимость из танка во время боя, а в ряде танков, особенно старого выпуска, в башнях вообще нет смотровых щелей, а имеющихся явно-недостаточно для обозрения местности.
Танки горят очень сильно вследствие наличия бензина, резиновых бандажей и очень частой покраски по случаю праздников и приезда больших начальников.
При перекраске новый слой не ложить на старый, а предварительно старую краску снимать.
Большое мертвое пространство. Когда противник оказывался в мертвом пространстве, то он становился неуязвимым для огневых средств танка Т-26.

Танк Т-26 на видео.

Танк Т-26 видео
Оружейка. Лёгкий танк Т-26. Видео

ww2tanki.ru

Т 26 фото – Рассказы об оружии. Танк Т-26 снаружи и внутри. Часть 2 » Военное обозрение
